Echo hcas-235es Operator's Manual

Download

1????

ENGLISH

FRANÇAIS

DEUTSCH

ITALIANO

ESPAÑOL

OPERATOR'S MANUAL

MANUEL D'UTILISATION

BEDIENUNGSANLEITUNG

MANUALE D'ISTRUZIONI

MANUAL DE INSTRUCCIONES

HCAS-235ES

WARNING

READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.

AVERTISSEMENT

LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RE-GLES DE SECURITE. LE NON-RESPECT DES REGLES DE SECU-RITE ENTRAINE UN RISQUE DE BLESSURE GRAVE.

WARNUNG

LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.

AVVERTENZA

LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA-VORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA-TA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.

ADVERTENCIA

LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA-CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACER-LO, PODRÍA SUFRIR LESIONES GRAVES.

1Top cover

ENGLISH (Original instructions)

OPERATOR'S MANUAL

HEDGE CLIPPER

HCAS-235ES

WARNING

READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.

Important information

2Important information

Please ensure that you read the operator's manual before using your product.

 Intended use of this product

 ECHO Hedge Clipper are lightweight, high-performance, petrol engined units designed for hedge and shrub trimming.  Do not use this unit for any purpose other than aforementioned.

 Users of the product

 You should not use this product until you have read the operator's manual carefully and fully absorbed its content.  This product should not be used by anyone who has failed to read the operator's manual properly, is suffering from a

cold, tiredness or otherwise in poor physical condition, or children.

 Keep in mind that the operator or user is responsible for accidents or hazards occurring to other people or their prop-

erty.

 About your operator's manual

 This manual contains necessary information about the operation and maintenance of your product. Please read it care-

fully and absorb its contents.

 Always keep your manual in a place where it is readily accessible.  If you have lost your manual or it is damaged and no longer readable, please purchase a new one from your ECHO

DEALER.

 The units used in this manual are SI units (International System of Units). Figures in parentheses are reference values,

and there may be a slight conversion error in some cases.

 Loaning or assigning your product

 When loaning the product described in this manual to another party, ensure that the person borrowing and working with

the product receives the operator's manual along with the product. If you assign your product to another party, please enclose the operator's manual with the product when handing it over.

 Enquiries

 Please contact your ECHO DEALER for requests regarding information about your product, the purchase of consum-

ables, repairs, and other such enquiries.

 Notices

 The content of this manual may be changed without notice for the purpose of upgrades to the product. Some of the

illustrations used may differ from the product itself in order to make the explanations clearer.

 This product requires the assembly of some parts.  Please consult your ECHO DEALER if anything is unclear or of concern.

 Feature of this model: "ES" START

 "ES" ST ART generates enough revolving power to rotate crankshaft up to a speed to ignite the engine and bring almost

no kickback. "ES" START makes engine start far easier than you ever expect.

Manufacturer

YAMABIKO CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN

Authorized Representative in Europe

Atlantic Bridge Limited

Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, United Kingdom

Contents

For safe use of your product ............................................................................................... 4

Warning notices ............................................................................................................. 4

Other indicators ............................................................................................................. 4

Symbols .........................................................................................................................4

Location in which the safety decal is attached............................................................... 5

Handling fuel.................................................................................................................. 6

Handling the engine....................................................................................................... 7

Handling the product ..................................................................................................... 8

Packing list........................................................................................................................ 12

Description........................................................................................................................ 13

Before you start ................................................................................................................14

Assembly ..................................................................................................................... 14

Adjusting Cutting Angle ............................................................................................... 15

Preparing the fuel ........................................................................................................ 16

Engine operation............................................................................................................... 17

Starting the engine ...................................................................................................... 17

Stopping the engine..................................................................................................... 18

Hedge and shrub trimming operation ............................................................................... 19

Basic hedge trimming operation .................................................................................. 19

Maintenance and care ...................................................................................................... 20

Servicing guidelines ..................................................................................................... 20

Maintenance and care ................................................................................................. 20

Storage ............................................................................................................................. 26

Long-term storage (30 days or more) .......................................................................... 26

Disposal procedure ........................................................................................................... 27

Specifications.................................................................................................................... 28

Declaration of conformity .................................................................................................. 29

For safe use of your product

Be careful to read this section before using your product.

For safe use of your product

 The precautions described in this section contain important safety information. Please observe them carefully.  You must also read the precautions that appear in the body of the manual itself.

Text following a [diamond mark] mark describes the potential consequences of failing to observe the precaution.

Warning notices

Situations where there is a risk of physical injury to the operator and other people are indicated in this manual and on the product itself by the following warning notices. Always read and observe them carefully in order to ensure safe operation.

DANGER WARNING CAUTION

This symbol accompanied by the word "DANGER" calls attentions to an act or a condition which will lead to serious personal injury or death of operators and bystanders.

Other indicators

As well as warning notices, this manual uses the following explanatory symbols:

This symbol accompanied by the word "WARNING" calls attentions to an act or a condition which can lead to serious personal injury or death of operators and bystanders.

"CAUTION" indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

NOTE IMPORTANT

Circle and slash symbol means whatever is shown is prohibited.

This enclosed message provides tips for use, care and maintenance of the product.

Framed text featuring the word "IM- PORTANT" contains important information about the use, checking, maintenance and storage of the product described in this manual.

Symbols

In this manual and on the product itself, a series of explanatory symbols is used. Please make sure that you fully understand what each symbol means.

Symbol form/shape Symbol description/applica-

tion

Carefully read the operator's manual

Wear eyes, ears and head protection

Safety / Alert

Finger severing

Symbol form/shape Symbol description/applica-

tion

Petrol and oil mixture

Purge bulb (Primer)

Carburettor adjustment

- Low speed mixture

Carburettor adjustment

- High speed mixture

Emergency stop

Carburettor adjustment

- Idle speed

For safe use of your product

Symbol form/shape Symbol description/applica-

tion

Do not use the product in places with poor ventilation

Beware of fire

Beware of electric shocks Environmental protection!

Beware of high-temperature areas

Engine start

Symbol form/shape Symbol description/applica-

tion

Choke Control "Cold Start" Position (Choke Closed)

Choke Control "Run" Position (Choke Open)

Guaranteed sound power level

Location in which the safety decal is attached

 The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what

the decal means before using your product.

 If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal

from your ECHO DEALER and attach it in the location shown in the illustrations below. Ensure that the decal is readable at all times.

1. Safety decal (Part number 890617-12361)

2. Safety decal (Part number X505-002310)

For safe use of your product

Handling fuel

DANGER

Always keep well away from fire when refuelling

Fuel is highly inflammable and leads to a risk of fire if mishandled. Use extreme care when mixing, storing or handling or serious personal injury may result. Be careful to observe the following instructions.

 Do not smoke or hold a flame near when refuelling.  Do not fuel up while the engine is hot or in operation.  If you do so, the fuel could ignite and cause fire, leading to burns.

About the container and refuelling place

 Use an approved fuel container.  Fuel tanks/cans may be under pressure.

Always loosen fuel caps slowly allowing pressure to equalize.

 DO NOT fill fuel tanks indoors.

ALWAYS fill fuel tanks outdoors over bare ground.

Fuel spills can cause fire

Observe the following precautions when refuelling:  Do not add so much fuel that it reaches the mouth of the

fuel tank. Keep the fuel within the prescribed level (up to the shoulder level of the fuel tank).

 Mop up any fuel that overflows or spills out due to over-

filling.

 Tighten the fuel tank cap securely after refuelling.  Fuel spills can cause fire and burns when ignited.

1. Fuel tank

2. Shoulder level

Do not start the engine in the area where you refueled

 You must not start the engine in the place where you

carried out the refuelling. Move at least 3m from the place where you refueled before starting the engine.

 Fuel leaks that occur while refuel-

ling can cause fire if ignited.

Fuel leaks cause fire

 After refuelling, always check

that there are no leaks or discharges of fuel from the fuel pipe, fuel system grommets, or around the fuel tank cap.

 If you do find fuel leaks or discharges, stop using the

product immediately and contact your ECHO DEALER to have it repaired.

 Any fuel leaks could cause fire.

For safe use of your product

Handling the engine

WARNING

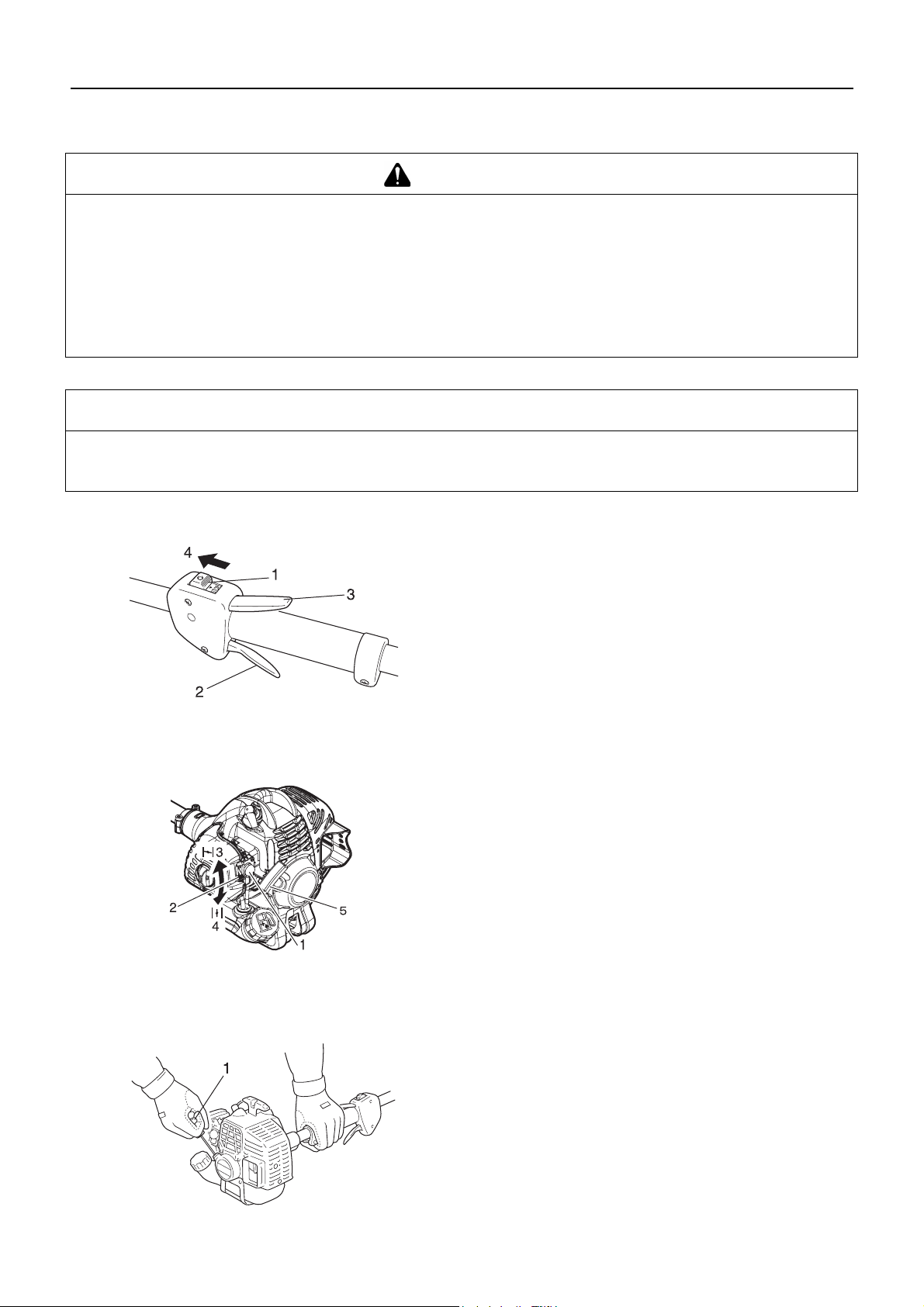

Starting the engine

Be particularly careful to observe the following precautions when starting the engine:

 Always ensure all handles and guards are fitted  Check that none of the nuts and bolts are loose  Check that there are no fuel leaks  Check that the cutter blades is not damaged or exces-

sively worn. If you find any abnormalities, do not use the product.

 Place the product in a flat, well ventilated place  Leave plenty of space around the product and do not al-

low people or animals near it

 Remove obstructions, if any  Make sure that the cutter blades is not touching the

ground or any obstacles

 Start the engine with the throttle trigger in the idle speed

position

 Hold the product firmly to the ground when starting the

engine

 Do not start the engine holding the product in the air  Failure to observe the precautions could cause an accident

or injury, or even lead to a fatality.

Put safety first in the case of fire or smoke

 If fire comes from the engine or smoke appears from

any area other than the exhaust vent, first distance yourself from the product to ensure your physical safety.

 Use a shovel to throw sand or other such

material on the fire to prevent it from spreading, or put it out with a fire extinguisher.

 A panicked reaction could result in the fire and

other damage becoming more extensive.

Exhaust fumes are toxic

 The exhaust fumes from the engine contain toxic gases.

Do not operate the product indoors or in a plastic greenhouse or in other ill ventilated places.

 The exhaust fumes could cause poisoning.

Once the engine has started, check for abnormal vibrations and sounds

 Check that there are no abnormal vibrations or sounds

once the engine starts. Do not use the product if there are abnormal vibrations or sounds. Contact your ECHO DEALER to have it repaired.

 Accidents involving parts that fall or shatter off can cause

wounds or serious injury.

Do not touch high temperature or high voltage components while the product is running

Do not touch the following high temperature or high voltage components while the product is running or for some time after it stops.  Silencer, spark plug, gear housing, and

other high temperature components

 You could burn yourself if you touch a high

temperature component.

 Spark plug, spark plug wire, and other

high voltage components

 You could receive an electric shock if you

touch a high voltage component while the product is running.

Turn off the engine when checking or maintaining the product

Observe the following precautions when checking and maintaining your product after use:  Turn the engine off and do not attempt to check or main-

tain the product until the engine has cooled

 You could burn yourself.  Remove the spark plug cap before performing checks

and maintenance

 An accident could occur if the product starts unexpectedly.

Checking the spark plug

Observe the following precautions when checking the spark plug.  If the electrodes or terminals are worn, or if there are

cracks in the ceramics, replace them with new parts.

 The spark test (for checking whether the spark plug is

sparking) must be carried out by your ECHO DEALER.

 The spark test must not be carried out in proximity of

the spark plug hole.

 The spark test must not be performed in places where

there are fuel spills or inflammable gases

 You must not touch the

metal parts of the spark plug

 The spark plug could ig-

nite a fire or give you an electric shock.

For safe use of your product

Handling the product

General precautions

WARNING

Operator's manual

 Be careful to read the operator's manual

properly before using your product in order to ensure correct operation.

 Failure to do so could lead to an accident or

serious injury.

Do not use the product for anything other than its intended purpose

 You must not use the product for any purpose other

than those described in the operator's manual.

 To do so could lead to an accident or serious injury.

Do not modify the product

 You must not modify the product.  To do so could lead to an accident or serious injury. Any

malfunction resulting from a modification to the product will not be covered by the manufacturer's warranty.

Loaning or assigning your product

 When loaning your product to another party, ensure

that the person borrowing the product receives the operator's manual along with it.

 If you assign your product to another party, please en-

close the operator's manual with the product when handing it over.

 Failure to do so could lead to an accident or serious injury.

Being prepared in case of an injury

In the unlikely event of an accident or injury, please ensure that you are prepared.

 First aid kit  Towels and wipes (to stop any bleeding)  Whistle or mobile phone (for calling outside help)  If you are unable to perform first aid or call for outside help,

the injury could worsen.

Do not use the product unless it has been checked and maintained

 You must not use the product unless it has been

checked and maintained. Always ensure that the product is checked and maintained on a regular basis.

 Failure to do so could lead to an accident or serious injury.

For safe use of your product

Precautions for use

DANGER

Always stop the engine when a blades jam occurs

 Do not attempt to remove an object causing a blades jam if the engine is running.  Physical injury can occur if a blades jam is removed and the blades starts moving.

WARNING

Users of the product

The product should not be used by:

 people who are tired  people who have taken alcohol  people who are on medication  people who are pregnant

 people who are in poor physical

condition

 people who have not read the op-

erator's manual

 children  Failure to observe these instruc-

tions could lead to an accident.

Environment of use and operation

 Do not use the product in places where there is no sure

foothold, such as on steep slopes or after rainfall, as such places are slippery and dangerous.

 Maintain footing and balance at all times. Do not stand

on slippery, uneven or unstable surfaces. Do not work in odd positions or on ladders. Do not over reach.

 Do not operate the product at night or in dark places

with poor visibility.

 Heavy protective clothing can increase operator fatigue

which may lead to heat stroke. Schedule heavy work for early morning or late afternoon hours when temperatures are cooler.

 A serious injury could result if you fall or slip, or fail to oper-

ate the product correctly.

Turn off the engine when moving around

When moving around in the situations described below, turn off the engine and ensure that the cutter blades has stopped moving, then fit the blade cover and position the silencer away from yourself.

 Moving to the place where you are working  Moving to another area while you are working  Leaving the place where you have been working  Failure to observe these precautions could cause burns or

serious injury.

 When transporting the product by car, empty the fuel

tank, fit the blade cover, and secure the product firmly in place to prevent it from moving around.

 Travelling by car with fuel in the fuel tank could lead to a fire.

Vibration and cold

It is believed that a condition called Raynaud's Phenomenon which affects the fingers of certain individuals may be brought about by exposure to vibration and cold. Exposure to vibration and cold may cause tingling and burning, followed by loss of colour and numbness in the fingers. The following precautions are strongly recommended because the minimum exposure which might trigger the ailment is unknown.  Keep your body warm, especially the head and neck,

feet and ankles, and hands and wrists.

 Maintain good blood circulation by performing vigorous

arm exercises during frequent work breaks, and also by not smoking.

 Limit the number of hours of operation.

Try to fill each day with jobs where operating the hedge trimmer or other hand-held power equipment is not required.

 If you experience discomfort redness and swelling of

the fingers, followed by whitening and loss of feeling, consult your physician before exposing yourself further to cold and vibration.

 Failure to observe these instructions could result in damage

to your health.

Repetitive stress injuries

It is believed that over-using the muscles and tendons of the fingers, hands, arms and shoulders may cause soreness, swelling, numbness, weakness and extreme pain to the areas just mentioned. Certain repetitive hand activities may put you at a high risk for developing a repetitive stress injury (RSI). To reduce the risk of RSI, do the following:  Avoid using your wrist in a bent, extended or twisted

position.

 Take periodic breaks to minimize repetition and rest

your hands. Reduce the speed and force in which you do the repetitive movement.

 Do exercises to strengthen hand and arm muscles.  See a doctor if you feel tingling, numbness or pain in

your fingers, hands, wrists or arms. The sooner RSI is diagnosed, the more likely permanent nerve and muscle damage can be prevented.

 Failure to observe these instructions could result in damage

to your health.

For safe use of your product

WARNING

Remove foreign objects and obstructions before working with the product

 Inspect area that the product will be used in. Remove

stones, metal objects and any other object that could jam or damage the product.

 An accident or serious injury can occur if foreign objects

throw the cutting device.

Turn off the engine immediately if anything goes wrong

In the following situations, turn off the engine immediately and ensure that the cutting device has stopped before checking each area of the product. Replace any damaged parts.  If the cutting device hits a rock, tree, post, or other such

obstruction while you work.

 If the product suddenly starts to vibrate abnormally.  Continuing to use parts when they are damaged could lead

to an accident or serious injury.

Operation

 Hold the front and rear handles with both hands with

 Never remove hands from the product when the blades

 Only adjust cutting angle with unit resting flat on the

 Failure to observe these instructions will cause the product

thumbs and fingers tightly encircling the handles.

are moving.

ground, with the switch in the "STOP" position. Never adjust blade angle while standing.

to be held unsteadily and could result in serious injury.

The area within a 15 m radius is a danger zone

The area within a 15 m radius of the product is a danger zone. Be careful to observe the following precautions while working with the product.  Do not allow children and other people or pets to enter

the danger zone.

 If another person enters the danger zone, turn off the

engine to stop the blades.

 When approaching the operator, signal to him by, for

example, throwing twigs from outside the danger zone, and then check that engine has been switched off and the blades has stopped moving.

 Do not allow anyone to hold the material you are cut-

ting.

 Any contact with the cutter blades could cause serious inju-

ry.

Do not use the product when the cutter blades is moving at idle speed

 You must not use the product while the cutter blades is

moving if the Hedge Clipper is running with the throttle trigger in the idle speed position. Turn off the engine immediately and adjust the carburettor.

 To do so could lead to an accident or serious injury.

Make sure that the cutter blades is stopped before putting the product on the ground

 When you turn off the engine, check to ensure the cutter

blades has stopped moving before you lower the product to the ground.

 Even if the engine has been turned off, the blades can still

cause an injury while free-wheeling.

Remove debris from the silencer

 If objects such as grasses, leaves, twigs or excessive

grease got stuck over the area around the silencer of the engine, stop the engine and remove them paying attention not to touch hot spots.

 Failure to do so could lead to a fire.

WARNING

Do not use the product to cut hard objects

 Do not use the product to cut hard objects such as

wires or steel plates.

 If the blades strikes an obstruction or is prevented from

functioning properly, stop the engine and inspect the blades for damage.

 Failure to follow these instructions could cause breakage of

the product or an accident.

Never use the product getting on a ladder or a stool

 Do not overreach or stand on unstable surfaces.  Do not use the product when being at the top of the lad-

der or standing on a stool.

 Failure to do so could lead to an accident or serious injury.

For safe use of your product

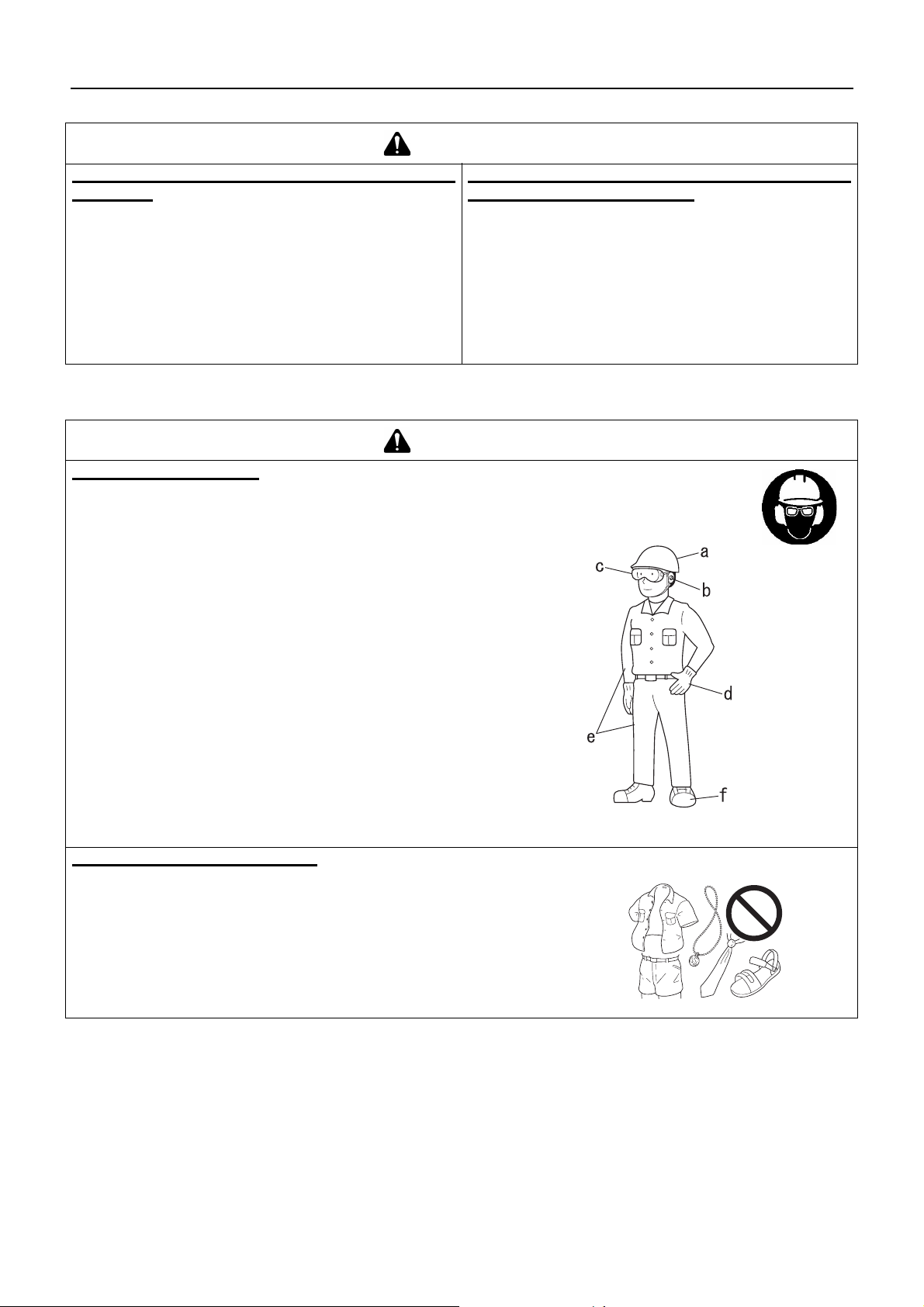

Protective gear

WARNING

Wear protective gear

Always wear the following protective gear when working with the hedge trimmer. a Head protection (helmet): Protects the head b Ear muffs or ear plugs: Protect the hearing c Safety goggles: Protect the eyes d Safety gloves: Protect the hands from cold and vibration e Work clothes that fit (long sleeves, long trousers): Pro-

tect the body

f Heavy duty, non-slip protective boots or non-slip work

shoes : Protect the feet

 Failure to observe these precautions could result in damage

to your sight or hearing, or lead to a serious injury.

When necessary, please use the protective gear below.

Dust mask: Protects the breathing apparatus Bee net: To deal with attacks by bees Full face shield: When trimming overhead, wear head pro-

tection meeting CE with a full face shield.

Wear proper clothing

Do not wear ties, jewellery, or loose, dangling clothing which could be caught in the unit. Do not wear open toed footwear, or go bare-foot or barelegged.

 Failure to observe these precautions could result in damage to your sight or

hearing, or lead to a serious injury.

Packing list

 The following parts are packed separately in the packing box.  When you have unpacked the box, please check the parts that it contains.  Contact your ECHO DEALER if anything is missing or broken.

Packing list

Number Part name Quantity

1 Power head with drive shaft 1

2 Blade cover 1

3 L-wrench 1

4 4 mm hexagonal wrench 1

5 Open end wrench 1

6 T-wrench 1

7 Safety glasses 1

8 Operator's manual 1

Description

1. Blades Double reciprocating blades mounted to a blade support bar. Double-sided blades are capable of cutting on either side of the blade.

2. Blade indexing ring Pull ring out and turn 1/4 turn to lockout position when adjusting blade angle.

3. Gear housing assembly Gear housing contains drive gears for transmitting power to cutting blades. Pivoting design permits blades to articulate 75 degrees in 15-degree increments.

4. Blade adjustment handle Provides secure hand grip for adjusting cutting blade angle.

5. Front handle (for the left hand) Handle locaqted towards the cutting devise.

6. Drive shaft assembly Includes the flex drive shaft, rear handle assembly, front handle and safety decal.

7. Ignition switch Controls engine ignition. Move switch for- ward to start and run engine, back to "STOP"position to stop engine.

8. Throttle trigger lockout Locks throttle trigger in the idling position until you have a proper grip with your right hand around the handle.

9. Grip, right hand, rear Cushioned grip for Right Hand.

10. Spark plug

11. Silencer cover Cover the silencer not to make operator touch to hot surface of silencer.

12. Starter handle Pull handle to start the engine. ("ES" START)

13. Fuel tank cap For closing the fuel tank.

14. Fuel tank Contains fuel and fuel filter.

15. Air cleaner cover Covers air filter.

16. Throttle trigger Activated by the operator's finger for controlling the engine speed.

17. Blade cover Used to cover blade during transport and storage. Remove blade cover before using unit.

Before you start

Assembly

WARNING

Read the operator's manual carefully to ensure that you assemble the product correctly.

 Using a product that has been incorrectly assembled could lead to an accident or serious injury.

Tools required:

4 mm hexagonal wrench, Screw driver.

Parts required:

Power head with drive shaft assembly and gear box with blade

assembly.

1. Slide the gear box with blade assembly on the drive shaft. Be certain the flex drive shaft engages the hole in driver gear.

1. Bolt

2. Locating hole

3. Screw

2. Align the screw with the locating hole in the drive shaft housing, tighten screw and bolt.

WARNING

 Wear heavy duty gloves when working with the hedge

clipper blades. When replacing the hedge clipper blades during a trimming task, ensure that the engine is switched off and that the blades have stopped.

 Ensure that the fuel tank cap is securely in place.  Failure to do so could lead to an injury or serious accident,

or cause a fire.

1. Front handle

2. Arrow mark

IMPORTANT

Do not install the handle to be located farther from you than the arrow mark ( ) and the safety decals.

3. Safty decals

Before you start

Adjusting Cutting Angle

DANGER

 Never adjust cutting assembly with engine running.  Failure to do so could lead to an injury or serious accident.

WARNING

 Hedge clipper blades are sharp. Always wear gloves when adjusting cutting assembly.  Do not stand hedge clipper on end when adjusting cutting angle, otherwise serious injury may result.  Gear case assembly becomes HOT during use. Always grip assembly at blade-adjustment handle when making cut-

ting angle adjustments, otherwise serious injury may result.

 Failure to do so could lead to an injury or serious accident.

1. Place unit on a flat clear area. Assure Ignition Switch is in the "STOP" position.

1. Ignition switch 2. Throttle trigger

1. Indexing ring 2. 1/4 turn

1. Adjustment handle 2. 1/4 turn

2. Pull out indexing ring, and turn 1/4 turn to lockout position.

3. Turn hedge clipper 1/4 turn so that indexing ring faces downward.

4. Rotate blades to desired cutting position.

5. Turn indexing ring 1/4 turn to lock blade in place.

1. Indexing ring 2. 1/4 turn

Before you start

Preparing the fuel

DANGER

 Fuel is highly inflammable and there is a risk of fire if it is handled incorrectly. Carefully read

and observe the precautions in the section of this manual titled "For safe use of your product".

 Once the refuelling is complete, securely tighten the fuel tank cap and do not forget to

check that there are no leaks or discharges of fuel from the fuel pipe, fuel system grommets, or around the fuel tank cap. If you do find fuel leaks or discharges, stop using the product immediately and contact your ECHO DEALER to have it repaired.

 If the fuel ignites, it could cause burns and fire.

CAUTION

There is difference in pressure between the fuel tank and the outside air. When refuelling, loosen the fuel tank cap slightly to eliminate the difference in pressure.

 Otherwise, fuel may get spewed.

NOTE

Stored fuel ages. Do not mix more fuel than you expect use in thirty (30) days. Do not mix directly in fuel tank.

Fuel

Fuel supply

1. Fuel tank 2. Shoulder level

 Fuel is a mixture of regular grade petrol and an air-cooled 2-

stroke engine oil of reputable brand name. Minimum 89 Octane unleaded petrol is recommended. Do not use fuel containing methyl alcohol or more than 10 % of ethyl alcohol.

 Recommended mixture ratio; 50 : 1 (2 %) for ISO-L-EGD

Standard (ISO/CD 13738), JASO FC, FD grade and ECHO Premium 50 : 1 oil.

- Do not mix directly in engine fuel tank.

- Avoid spilling petrol or oil. Spilled fuel should always be wiped up.

- Handle petrol with care, it is highly inflammable.

- Always store fuel in approved container.

 Always refuel in a well ventilated location. Do not pour fuel in-

doors.

 Place the product and the refuelling tank on the ground when

performing the refuelling operation. Do not refuel the product on the loading platform of a truck, or in other such places.

 Always ensure that the fuel level remains below the shoulder

level of the fuel tank when refuelling.

 There is a difference in pressure between the fuel tank and the

outside air. When refuelling, loosen the fuel tank cap slightly to eliminate the difference in pressure.

 Always wipe up any fuel spills.  Move at least 3m away from where you refueled before you

start the engine.

 Keep the refuelling tank in a shaded area away from fire.

Engine operation

Starting the engine

WARNING

 When starting the engine, observe the precautions described from Page 4 in the section "For safe use of your prod-

uct" to ensure that you operate the product correctly.

 The attachment will operate immediately when the engine starts and could result in loss of control and possible se-

rious injury. Keep movable parts of the attachment off the ground and away from objects that could become entangled or thrown.

 If the blades moves even though the throttle trigger is in the idle speed position when the engine is started, adjust

the carburettor before using the product.

 Blades will start moving as engine attains clutch engagement speed.  Failure to observe the precautions could cause an accident or injury, or even lead to a fatality.

NOTE

 Pull out the starter grip gently at first, and then more rapidly. Do not pull the starter rope out to more than 2/3 of its length.  Do not let go of the starter grip as it returns.

Starting a cold engine

(Connect the spark plug cap if the product has been in storage for a long period of time)

1. Ignition switch

2. Throttle trigger

1. Purge bulb

2. Choke lever

3. Cold Start

The starting procedure depends on whether the engine is cold or warm. A cold engine is started as follows.

3. Throttle trigger lockout

4. Start

1. Remove the blade cover and check the cutter blades. If anything is wrong, replace it with a new one.

2. Placing the product on level ground, check to ensure that the blades does not come into contact with the surface of the ground or any other impediment using a beam or other such implement.

3. Check that there are no fuel leaks.

4. Move the ignition switch to the Start position.

5. Move the choke lever to the "Cold Start" position.

6. Alternately press and release the purge bulb until the fuel is sucked up into it.

4. Run

5. Starter handle

1. Starter handle ("ES" START)

7. Checking that the area around you is safe, hold the front handle firmly with your right hand as shown in the illustration, pulling several times on the starter grip.

8. If you hear an explosion-like sound and the engine stops immediately, move the choke lever to the "Run" position and continue pulling on the starter grip to start the engine.

9. If the engine starts immediately when you carry out the instructions in step 7, above, return the choke lever gently to the "Run" position.

10. Leave the engine to warm up at idle speed for a while.

11. Depress the throttle trigger lockout and gradually squeeze the throttle trigger.

Engine operation

Engine warm-up

Starting a warm engine

1. Once the engine starts, allow it to warm up for 2 to 3 minutes at idling (i.e. low speed).

2. Warming the engine helps to lubricate its internal workings more smoothly. Allow the engine to warm up fully, especially when it is cold.

1. Move the ignition switch to the Start position.

2. Make sure that the throttle trigger is at the idle speed position.

1. Ignition switch

2. Throttle trigger

1. Purge bulb

2. Choke lever

3. Cold Start

3. Throttle trigger lockout

4. Start

4. Run

5. Starter handle

Stopping the engine

1. Ignition switch 2. Throttle trigger

3. Check that the choke lever is in the "Run" position.

4. If fuel tank is not empty, pull on the starter grip to start the engine.

5. If no fuel is visible in the purge bulb, alternately press and release the purge bulb until the fuel is sucked up into it.

6. Checking that the area around you is safe and pull on the starter grip to start the engine.

1. Release the throttle trigger and set the engine to idling (i.e. low speed).

2. Move the ignition switch to the Stop position.

3. In the event of an emergency, stop the engine immediately using the ignition switch.

4. If the engine fails to stop, move the choke lever to the "Cold Start" position. The engine will stall and come to a halt (a choke stop).

∗ If the engine fails to stop when the ignition switch is used, have

the ignition switch checked and repaired by your ECHO DEALER before you use the product again.

Hedge and shrub trimming operation

Basic hedge trimming operation

NOTE

 This product is designed to cut shrubs and hedges with branches no larger than 6 mm in diameter.  When starting to trim, run the engine at full throttle. Cutting at less at than full speed can damage the clutch by allowing it to

slip. When you do not conduct trimming or cutting work, do not run the engine at full throttle.

Pulling the throttle trigger after the engine is started will cause the engine speed to rise and the cutter blades to start moving. Adjust the engine speed depending on, for example, the amount of the hedges to be cut.

1. Throttle trigger

2. High speed

3. Idling

1. Hold trimmer firmly and squeeze throttle trigger to accelerate engine.

2. Tilt trimmer so cutting teeth are angled slightly toward the hedge or shrub and proceed to cut.

WARNING

 Never remove hands from unit when blades are moving.  The engine continues running even when the blades

have stopped due to an obstruction. If this occurs, stop the engine, disconnect ignition cable and remove the obstruction.

 Failure to do so could lead to an injury or serious accident,

or cause a fire.

Maintenance and care

Servicing guidelines

Area Maintenance Page Before use Monthly

Air filter Clean/Replace 20 •

Fuel filter Inspect/Clean/Replace 21 •

Spark plug Inspect/Clean/Adjust/Replace 23 •

Carburettor Adjust/Replace and adjust 21 •

Cooling system Inspect/Clean 21 •

Silencer Inspect/Tighten 22 •

Silencer Clean 22 •*

Drive Shaft Grease 24 •**

Gear housing Grease 24 •***

Starter Inspect - •

Blades Inspect/Clean/Lubricate 23 •

Fuel system Inspect 22 •

Screws, bolts and nuts Inspect/Tighten/Replace - •

IMPORTANT

Time intervals are maximum. Actual use and your experience will determine the frequency of required maintenance. Record dates of monthly and yearly inspections. * Or 100 hours, whichever occurs first. ** Or 25 hours, whichever occurs first. *** Or 15-25 hours, whichever occurs first.

Maintenance and care

If you have any questions or problems, please contact your ECHO DEALER.

Cleaning air filter

 Close choke. Loosen air cleaner cover knob and remove air

cleaner cover.

 Remove air filter (air filter is located inside air cleaner cover).  Brush dirt from filter or clean with compressed air.  Reinstall air filter with cover, after installing air filter to cover.  Tighten air cleaner cover knob.

1. Air filter 2. Air cleaner cover

Maintenance and care

Cleaning fuel filter

 Use a piece of metal wire or the like to pick up fuel filter

through fuel tank opening.

 Pull old filter from fuel line.  Install new fuel filter.

NOTE

If filter is excessive dirty or no longer fits properly, replace it.

1. Fuel filter 2. Fuel line

Carburettor adjustment

WARNING

When carburettor adjustment is completed, cutting attachment should not move at idle, otherwise serious personal injury may result.

CAUTION

When starting, idle speed adjuster (T) should be adjusted not to rotate the cutting attachment. When there is some trouble with the carburettor, contact your dealer.

Every unit is test run at the factory and the carburettor is fine tuned for maximum performance. Before adjusting carburettor, clean or replace air filter, start engine and run several minutes to bring it to operating temperature.

To adjust the carburettor proceed as follow:

Turn "idle" speed adjustment screw (T) clockwise until cutting atttachment begins to turn, then turn screw(T) out anticlockwise until cutting attachment stops turning. Turn screw (T) out, anticlockwise, and additional 1 turn.

T: Idle speed adjustment screw

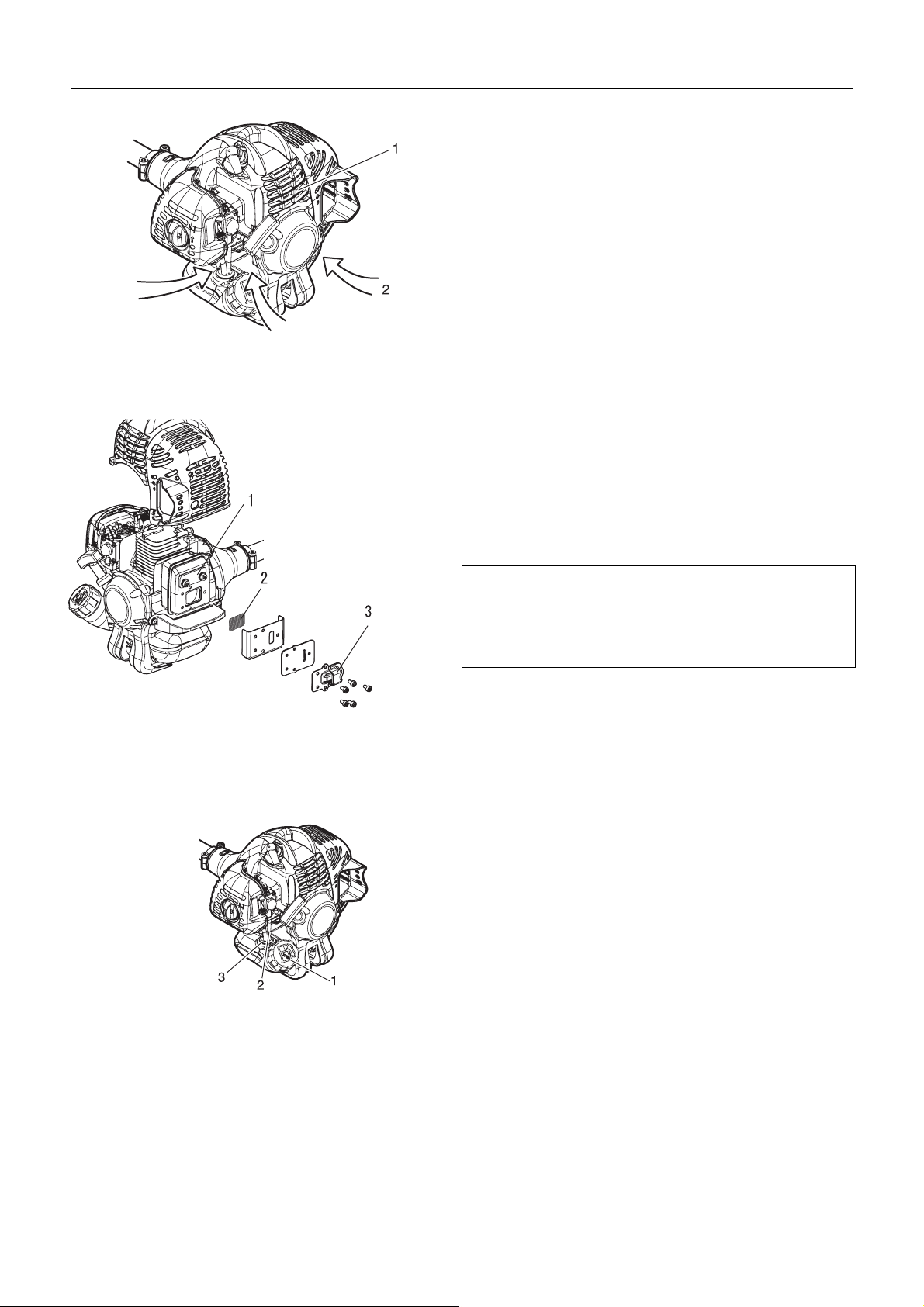

Cleaning cylinder fins

IMPORTANT

To maintain proper engine operating temperature, cooling air must pass freely through the cylinder fin area. This flow of air carries combustion heat away from the engine. Overheating and engine seizure can occur when:  Air intakes are blocked, preventing cooling air from reaching the cylinder, or  Dust and grass build up on the out side of the cylinder. This build-up insulates the engine and prevents the heat from

leaving. Removal of cooling passage blockages or cleaning of cylinder fins is considered "Normal Maintenance". Any resultant failure attributed to lack of maintenance is not warranted.

Maintenance and care

1. Cylinder fins 2. Air intake

Cleaning silencer

 Remove dust and dirt from between fins.  Before each use, remove accumulated debris from bottom en-

gine intake grille located between the fuel tank and starter.

 Remove the silencer cover.  Remove the spark arrester screen cover and the screen from

the silencer body.

 Clean carbon deposits from silencer components.  Replace the screen if it is cracked, or has holes burned

through.

 Assemble the components in reverse order.

1. Silencer

2. Spark arrester screen

Check fuel system

NOTE

Carbon deposits in silencer will cause drop in engine output.The spark arrester screen must be checked periodically.

3. Screen cover

 Check before every use.  After refuelling, make sure fuel does not leak or exude from

around fuel pipe, fuel grommet or fuel tank cap.

 In case of fuel leakage or exudation there is a danger of fire.

Stop using the machine immediately and request your dealer to inspect or replace.

1. Fuel tank cap

2. Fuel grommet

3. Fuel pipe

Maintenance and care

Check spark plug

 Check plug gap. Correct gap is 0.6 mm to 0.7 mm.  Inspect electrode for wear.  Inspect insulator for oil or other deposits.  Replace plug if needed and tighten to 15 N•m - 17 N•m (150

kgf•cm to 170 kgf•cm).

a: 0.6 - 0.7 mm

Care for cutting blades

CAUTION

 Wear gloves to protect hands from sharp blades.  If you experience any problems with sharpening the blade, we recommend that you take it to your ECHO DEALER.  Failure to observe these precautions could lead to injury.

Lubricating blades

Tools required:

Clean rag, Brush, Oil can.

Parts required:

20W engine Oil (lubrication), 50 : 50 mixture of kerosene and

20W Oil (cleaning).

WARNING

 Always disconnect spark plug wire before servicing

cutting attachment.

 Failure to observe the precautions could cause an accident

or injury, or even lead to a fatality.

1. Brush loose debris from blade and coat both sides of blade with the 50 : 50 cleaning mixture.

2. Allow cleaning mixture to soften the remaining gummy residue then wipe it from the blade.

3. Apply clean oil to the entire length of the blade. Be certain the blade bolts are lubricated.

4. Wipe excess oil from the blade before putting the unit back in service.

Sharpening blades (As needed)

NOTE

Use a disk grinder, endless abrasive belt, or smooth flat file.

1. Remove all nuts and bolts securing cutters to frame bar.

2. Remove cutters.

3. Hold a cutter in a vice.

4. File and reshape the cutter edges as shown.

5. If frame bar is deformed or damaged, replace with new one.

(A):6 mm radius (B):100° (Approx.) (C):45°

Maintenance and care

Adjusting gap between blades (As needed)

Loosen the locknuts. Tighten the blade bolts until snug with 10 mm open end wrench. Loosen the bolts 1/2 turn. Hold the bolts from turning and tighten the locknuts with Twrench.

1. Bolt

2. Locknut

3. Loosen 1/2 turn

Lubricating gear housing

1. Grease fitting

Lubricating drive shaft

 Wear gloves to protect hands from sharp blades.  Failure to observe these precautions could lead to injury.

Tools required:

Grease gun, Rag.

Parts required:

Lithium based grease.

1. Clean dirt from grease fitting.

2. Hold the product firmly and carefully pump grease in fitting. Do not force grease. Too much pressure will force grease past seals and cause damage. Apply 1 - 2 pumps of

grease every 15 - 25 hours of operation.

NOTE

Use good quality lithium multi grease.

WARNING

1. Screw 2. Bolt

1. Drive shaft

Tools required:

4 mm hexagonal wrench, Clean rag, Small brush, Screw driv-

er.

Parts required:

Lithium based grease.

1. Carefully remove screw and loosen bolt. Remove the flex drive shaft assembly from the gear housing.

2. Pull the drive shaft from the drive shaft assembly, and wipe clean. Re-coat with a thin coating 15 mL of grease.

3. Slide the flex shaft back into the drive shaft assembly, being careful not to get dirt on the flex shaft.

4. Align the screw hole in gear case with the locating hole in drive shaft assembly, install and tighten screw, and tighten bolt.

Maintenance and care

Troubleshooting table

Problem Diagnosis Cause Solution

The engine does not start

 There is no fuel in the fuel tank  The ignition switch is in the Stop posi-

tion

 Excess fuel suction  Electrical fault  Carburettor malfunction or internal

sticking

 Internal engine malfunction

 Fuel supply  Move to the Start position

 Start the engine after servicing  Consult your ECHO DEALER  Consult your ECHO DEALER

 Consult your ECHO DEALER

Engine is difficult to start, fluctuating rotation

Engine starts but no acceleration is possible

The engine stops 

The engine fails to stop

The cutter blades moves when the engine is idling

The cutter blades gets blunt

Fuel is entering the overflow pipe

No fuel is entering the overflow pipe

The spark plug is dirty or damp

 Fuel degradation  Carburettor problem

 Fuel filter is clogged  Fuel system is clogged  Internal carburettor parts sticking

 Fuel degradation  Incorrect electrode gap  Carbon deposits  Electrical fault

 Dirty air filter  Dirty fuel filter  Blocked fuel passage  Carburettor adjustment problem  Blocked exhaust vent or silencer vent

Carburettor adjustment problem

 Electrical fault

 Ignition switch malfunction  Perform an emergency stop

 Carburettor adjustment problem  Damaged clutch spring

 Worn cutter blades  Big gap between upper blade and low-

er blade

 Slippage of the clutch

 Replace with new fuel  Consult your ECHO DEALER

 Clean or replace  Consult your ECHO DEALER  Consult your ECHO DEALER

 Replace  Replace  Replace  Consult your ECHO DEALER

 Clean or replace  Clean or replace  Consult your ECHO DEALER  Adjust  Clean

 Adjust  Consult your ECHO DEALER

and consult your ECHO DEALER

 Adjust  Consult your ECHO DEALER

 Consult your ECHO DEALER  Consult your ECHO DEALER

 Consult your ECHO DEALER

 Checking and maintenance requires specialist knowledge. If you are unable to check and maintain the product or deal with a

fault yourself, consult your ECHO DEALER. Do not attempt to dismantle the product.

 Consult your ECHO DEALER in the event of a problem that is not covered in the table above, or other such concerns.  For spare parts and consumables, please use only genuine parts and designated products and components. Using parts from

other manufacturers or non-designated components may result in a malfunction.

NOTE

"ES" START (See page 2)

When starter handle cannot be pulled lightly, the trouble is diagnosed as failure of engine inside. Please consult your dealer. If disassembled inadvertently, it can cause injury.

Storage

Long-term storage (30 days or more)

WARNING

Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks.

 You could cause a fire.

When storing the product for long periods of time (30 days or more), ensure that the following preparations for storage are carried out.

1. Empty the fuel tank completely.

A. Remove any fuel from the fuel tank.

B. Alternately press and release the purge bulb a number

of times to remove the fuel from the purge bulb.

C. Start the engine and run it at idle speed until it comes to

a natural stop.

1. Ignition switch

2. Throttle trigger

3. Stop

2. Move the ignition switch to the Stop position.

3. Wipe clean any grease, oil, dust, dirt and other materials on the outside of the hedge clipper.

4. Perform the periodic checks prescribed in this manual.

5. Check that the screws and nuts are tightened. Tighten up any that are loose.

6. Remove the spark plug and add the appropriate quantity (around 10 mL) of clean, new 2-stroke engine oil to the cylinder via the installation socket.

A. Place a piece of clean cloth over the spark plug installa-

tion socket.

B. Pull 2 or 3 times on the starter grip to distribute the en-

gine oil into the cylinder.

C. Observe the piston location through the spark plug hole.

Pull the recoil starter handle slowly until the piston reaches the top of its travel and leave it there.

7. Fit the spark plug. (Do not connect the spark plug cap. )

8. Lubricate the blades with a heavy coat of oil to prevent rust.

1. Spark plug wire 2. Spark plug

1. Blade cover 2. Blades

9. Once the product is sufficiently cool and dry, fit the blade cover onto the cutter blades and wrap the engine section in a plastic bag or other covering before putting them in storage.

10. Store the product in a dry, dust free place, out of the reach of children and other unauthorized persons.

Disposal procedure

 Dispose of waste oil in accordance with local regulations.  Major plastic parts making up the product have codes showing

their materials. The codes refer to the following materials; dispose of those plastic parts in accordance with local regulations.

Mark Material

>PA6-GF< Nylon 6 - Glass fiber

>PP-GF< Polypropylene - Glass fiber

>PE-HD< Polyethylene

 Please contact your ECHO DEALER in case you do not know

how you should dispose of waste oil / plastic parts.

Specifications

HCAS-235ES

Mass:

Unit, empty tank kg 6.5

Unit, full tank kg 6.8

Volume: Fuel tank L 0.44

Cutting device:

Type Dual action, double sided

Length mm 510

Pitch mm 35

Height mm 21

Gear ratio and lubrication: 3.95 reduction and good quality lithium grease

External Dimensions: length × width × height mm 1698 × 246 × 235

Engine:

Type Air cooled Two stroke single cylinder

Engine displacement mL (cm³) 21.2

Maximum shaft brake power, measured in accordance with ISO 8893

Engine speed at maximum engine power r/min 7500

Recommended maximum engine speed r/min 10500

Recommended engine idling speed r/min 3000

Carburettor Diaphragm type

Ignition Flywheel magneto - CDI system

Spark plug NGK BPMR8Y

Starter Recoil starter ; "ES" START (See page 2)

Clutch Automatic Centrifugal

Fuel: Regular grade petrol. Minimum 89 Octane unleaded

Oil Two stroke, air-cooled engine oil. ISO-L-EGD Stand-

Ratio 50 : 1 (2 %)

Fuel consumption at maximum engine power L/h 0.45

Specific fuel consumption at maximum engine power g/(kW•h) 505

kW 0.66

petrol is recommended. Do not use fuel containing methyl alcohol or more than 10 % of ethyl alcohol.

ard (ISO/CD 13738), JASO FC, FD grade and ECHO Premium 50 : 1 oil.

Sound Pressure Level: (ISO 22868) LpAav = dB(A) 90.4

Guaranteed Sound Power Level: (2000/14/EC) L

Vibration levels: (ISO 22867)

Front handle m/s² 9.5

Rear handle m/s² 6.4

These specifications are subject to change without notice.

= dB(A) 108

The undersigned manufacturer:

YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME; TOKYO 198-8760 JAPAN

declares that the hereunder specified new unit:

PORTABLE HEDGE CLIPPER

Brand: ECHO Type: HCAS-235ES

assembled by:

ECHO, INCORPORATED 400 Oakwood Road Lake Zurich, Illinois 60047-1564

Declaration of conformity

complies with:

* the requirements of Directive 98/37/EC (1998) (use of harmonized standard ISO 10517 (EN 774))

* the requirements of Directive 2004/108/EC (use of harmonized standards EN ISO 14982)

* the requirements of Directive 2002/88/EC

* the requirements of Directive 2000/14/EC

Conformity assessment procedure followed ANNEX V

Measured sound power level : 105 dB(A)

Guaranteed sound power level : 108 dB(A)

HCAS-235ES Serial Number 37002001 and up

Tokyo,October 1st 2009

YAMABIKO CORPORATION

U.S.A.

Authorized Representative in Europe:

Company: Atlantic Bridge Limited Address: Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, United Kingdom

K. OYURI General Manager Mr. Philip Wicks

7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145.

2009

X750-012541

X750225-7301

Printed in Japan 0x0xxxx zzzz ES

1Couvercle supérieur

FRANÇAIS (Instructions originales)

MANUEL D'UTILISATION

TAILLE-HAIES

HCAS-235ES

AVERTISSEMENT

LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES REGLES DE SECURITE. LE NON-RESPECT DES REGLES DE SECURITE ENTRAINE UN RISQUE DE BLESSURE GRAVE.

Information importante

2Information importante

Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil pour la première fois.

 Utilisation de l'appareil

 Les taille-haies ECHO sont des machines légères, très performantes, équipées d'un moteur à essence et conçues pour

tailler haies et arbustes.

 Ne pas utiliser cet appareil pour d'autres applications que celles mentionnées ci-dessus.

 Utilisateurs de l'appareil

 Lire attentivement ce manuel d'utilisation et intégrer les informations qu'il contient avant d'utiliser l'appareil pour la pre-

mière fois.

 Toute personne n'ayant pas lu attentivement ce manuel d'utilisation, enrhumée, fatiguée ou en mauvaise condition

physique ne doit pas utiliser cet appareil. Ne pas laisser un enfant manipuler l'appareil.

 L'utilisateur est tenu pour responsable en cas d'accidents ou de risques pouvant entraîner des blessures corporelles

ou des dommages matériels.

 A propos du manuel d'utilisation

 Ce manuel contient les informations nécessaires à l'utilisation et à l'entretien de l'appareil. L'utilisateur doit donc le lire

attentivement et intégrer les informations qu'il contient.

 Toujours conserver le manuel à portée de main.  En cas de perte du manuel ou si ce dernier a été détérioré et n'est plus lisible, s'adresser au REVENDEUR ECHO pour

en obtenir un nouveau.

 Les unités utilisées dans ce manuel sont les unités SI (Système international d'unités). Les chiffres indiqués entre pa-

renthèses sont des valeurs de référence. De légères erreurs de conversion peuvent survenir dans certains cas.

 Prêt ou cession de l'appareil à un tiers

 Si l'appareil décrit dans ce manuel est prêté à un tiers, veiller à lui confier également le manuel d'utilisation fourni avec

l'appareil. Si l'appareil est cédé à un tiers, transmettre le manuel d'utilisation fourni avec l'appareil lors de la vente.

 Renseignements

 Contacter un REVENDEUR ECHO pour toute demande d'information concernant l'appareil, l'achat de consommables,

les réparations ou pour tout autre renseignement.

 Remarques

 ECHO se réserve le droit de modifier sans préavis le contenu de ce manuel en fonction des améliorations apportées

au produit. Il se peut que certains des schémas de ce manuel soient différents de l'appareil. Ces différences ont pour objectif de rendre les explications plus claires.

 L'appareil nécessite le montage de certains éléments.  En cas de doute, consulter un REVENDEUR ECHO.

 Caractéristique spécifique à ce modèle : DEMARRAGE « ES »

La fonction DEMARRAGE « ES » génère une puissance de rotation qui permet de faire tourner le vilebrequin à un régi-

me suffisamment élevé pour allumer le moteur pratiquement sans provoquer de rebond. Avec la fonction DEMARRAGE « ES », démarrer le moteur devient un jeu d'enfant.

Fabricant

YAMABIKO CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760 JAPON

Représentant autorisé en Europe

Atlantic Bridge Limited

Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Royaume-Uni

Table des matieres

Pour utiliser l'appareil en toute sécurité .............................................................................. 4

Etiquettes et symboles d'avertissement ........................................................................ 4

Autres indications .......................................................................................................... 4

Symboles ....................................................................................................................... 4

Emplacement de l'étiquette de sécurité ......................................................................... 5

Manipulation du carburant ............................................................................................. 7

Manipulation du moteur ................................................................................................. 8

Manipulation de l'appareil .............................................................................................. 9

Contenu de l'emballage .................................................................................................... 13

Description........................................................................................................................ 14

Avant de commencer ........................................................................................................ 15

Assemblage ................................................................................................................. 15

Réglage de l'angle de coupe ....................................................................................... 16

Préparation du carburant ............................................................................................. 17

Fonctionnement du moteur ............................................................................................... 18

Démarrage du moteur.................................................................................................. 18

Arrêt du moteur............................................................................................................ 20

Taille de haies et d'arbustes ............................................................................................. 21

Taille de haie de base ................................................................................................. 21

Entretien ........................................................................................................................... 22

Instructions d'entretien de l'appareil ............................................................................ 22

Entretien ...................................................................................................................... 22

Remisage.......................................................................................................................... 28

Remisage de longue durée (30 jours ou plus)............................................................. 28

Procédure d'élimination des déchets ................................................................................ 30

Caractéristiques ................................................................................................................31

Déclaration de conformité ................................................................................................. 32

Pour utiliser l'appareil en toute sécurité

Lire attentivement cette section avant d'utiliser l'appareil pour la première fois.

Pour utiliser l'appareil e n toute sécuri té

 Les mesures de précaution décrites dans cette section contiennent des informations essentielles pour la sécurité. Les

suivre scrupuleusement.

 Il est également nécessaire de prendre connaissance des mesures de précaution exposées tout au long de ce manuel.

Le texte précédé d'une puce [en forme de losange] décrit les risques encourus en cas de non-respect d'une mesure de précaution.

Etiquettes et symboles d'avertissement

Les étiquettes et les symboles d'avertissement dans le manuel et sur l'appareil signalent les situations pouvant entraîner un risque de blessure de l'utilisateur et d'autres personnes. Pour des raisons de sécurité, toujours lire et suivre attentivement les instructions figurant sur ces étiquettes.

DANGER AVERTISSEMENT ATTENTION

Ce symbole associé au mot « DANGER » signale une action ou une situation présentant un risque de blessure corporelle grave ou d'accident mortel pour l'utilisateur et les personnes à proximité.

Autres indications

Outre les étiquettes et les symboles d'avertissement, ce manuel contient les symboles d'explication suivants :

Ce symbole associé au mot « AVERTISSEMENT » signale une action ou une situation présentant un risque de blessure corporelle grave ou d'accident mortel pour l'utilisateur et les personnes à proximité.

« ATTENTION » signale une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner une blessure légère à modérée.

REMARQUE IMPORTANT

Le cercle barré indique une interdiction.

Ce type de message fournit des conseils relatifs à l'utilisation et à l'entretien de l'appareil.

Le texte dans l'encadré où figure le mot « IMPORTANT » donne des informations importantes concernant l'utilisation, la vérification, l'entretien et le remisage de l'appareil décrit dans ce manuel.

Symboles

De nombreux symboles d'explication sont utilisés dans ce manuel et sur l'appareil lui-même. S'assurer d'avoir bien compris la signification de chacun de ces symboles.

Forme des symboles Description / application des

symboles

Lire attentivement le manuel d'utilisation

Port obligatoire de protections pour les yeux, les oreilles et la tête

Alerte / sécurité

Risque de sectionnement des doigts

Forme des symboles Description / application des

symboles

Mélange d'essence et d'huile

Pompe d'amorçage (charge d'amorçage)

Réglage du carburateur - Mélange bas régime

Réglage du carburateur - Mélange haut régime

Pour utiliser l'appareil en toute sécurité

Forme des symboles Description / application des

symboles

Arrêt d'urgence

Ne pas utiliser l'appareil dans des endroits mal aérés

Attention aux risques d'incendie

Attention aux risques de choc électrique

Attention aux températures élevées

Forme des symboles Description / application des

symboles

Réglage du carburateur Régime de ralenti

Commande de starter en position « Démarrage à froid » (starter fermé)

Commande de starter en position « Marche » (starter ouvert)

Protection de l'environnement !

Niveau de puissance sonore garanti

Démarrage du moteur

Emplacement de l'étiquette de sécurité

 L'étiquette de sécurité ci-dessous figure sur les appareils décrits dans ce manuel. S'assurer de bien comprendre la signification

de l'étiquette avant d'utiliser l'appareil.

 Si l'étiquette devient illisible avec le temps ou si elle s'est décollée ou a été déchirée, contacter un REVENDEUR ECHO pour

obtenir une nouvelle étiquette et la coller à l'emplacement indiqué sur les illustrations ci-dessous. Veiller à ce que l'étiquette soit toujours lisible.

Pour utiliser l'appareil en toute sécurité

1. Etiquette de sécurité (numéro de pièce 890617-12361)

2. Etiquette de sécurité (Numéro de pièce X505-002310)

Pour utiliser l'appareil en toute sécurité

Manipulation du carburant

DANGER

Toujours effectuer le ravitaillement à l'écart de toute flamme

Le carburant est hautement inflammable et entraîne un risque d'incendie en cas de mauvaise manipulation. Rester extrêmement vigilant lors du mélange, du stockage ou de la manipulation du carburant. Toute erreur entraîne un risque de blessure corporelle grave. Observer scrupuleusement les règles de sécurité suivantes.

 Il est interdit de fumer lors du ravitaillement. Effectuer le ravitaillement à l'écart de toute flamme.  Il est interdit de ravitailler l'appareil lorsque le moteur est chaud ou en marche.  En effet, le carburant risque de s'enflammer et de provoquer un incendie, entraînant ainsi un risque de brûlure.

A propos du réservoir et du point de ravitaillement

 Utiliser un réservoir de carburant agréé.  Les bidons/réservoirs de carburant peuvent être sous

pression. Toujours desserrer le bouchon du réservoir de carburant de façon progressive pour permettre l'égalisation de la pression.

 NE JAMAIS remplir les réservoirs de carburant dans un

endroit fermé. TOUJOURS remplir les réservoirs de carburant à l'extérieur, à même le sol.

Tout déversement de carburant entraîne un risque d'incendie

Respecter les règles de sécurité suivantes lors du ravitaillement :  Ne pas remplir le réservoir de carburant jusqu'en haut.

Remplir le réservoir jusqu'au niveau recommandé (jusqu'à l'épaulement du réservoir de carburant).

 Essuyer le carburant renversé en cas de débordement

ou de trop plein du réservoir.

 Une fois le ravitaillement effectué, revisser fermement

le bouchon du réservoir de carburant.

 Tout déversement de carburant, s'il s'enflamme, entraîne un

risque d'incendie et de brûlure.

Ne pas démarrer le moteur à l'endroit où le ravitaillement a été effectué

 Il ne faut pas démarrer le moteur à l'endroit où le ravi-

taillement a été effectué. S'éloigner d'au moins 3 mètres de l'endroit où le ravitaillement a été effectué avant de démarrer le moteur.

 Les fuites de carburant qui peu-

vent survenir lors du ravitaillement entraînent un risque d'incendie si le carburant s'enflamme.

Toute fuite de carburant entraîne un risque d'incendie

 Après le ravitaillement, toujours

vérifier qu'il n'y a pas de fuite ou d'écoulement de carburant au niveau du tuyau de carburant, du passe-tuyau de carburant ou autour du bouchon du réservoir de carburant.

 En cas de fuite ou d'écoulement de carburant, interrom-

pre immédiatement l'utilisation de l'appareil et contacter un REVENDEUR ECHO pour effectuer les réparations nécessaires.

 Toute fuite de carburant entraîne un risque d'incendie.

1. Réservoir de carburant

2. Epaulement

Pour utiliser l'appareil en toute sécurité

Manipulation du moteur

AVERTISSEMENT

Démarrage du moteur

Veiller à bien respecter les mesures de précaution suivantes lors du démarrage du moteur :  Toujours vérifier que toutes les poignées et protections

sont fixées

 Vérifier que tous les écrous et toutes les vis sont bien

serrés

 Vérifier qu'il n'y a pas de fuite de carburant  Vérifier que les lames ne sont pas endommagées ni ex-

cessivement usées. Si des anomalies sont constatées, ne pas utiliser l'appareil.

 Placer l'appareil sur une surface plane et dans un en-

droit bien aéré

 Etablir un périmètre de sécurité autour de l'appareil et

s'assurer que personne ni aucun animal ne se trouve à proximité.

 Retirer tout obstacle éventuel  Vérifier que les lames ne touchent pas le sol ou tout

autre obstacle.

 Pour le démarrage du moteur, mettre la gâchette d'ac-

célérateur en position de régime de ralenti.

 Maintenir fermement l'appareil au sol lors du démarrage

du moteur

 Ne pas démarrer le moteur en tenant l'appareil en l'air  Le non-respect de ces mesures de précaution entraîne un

risque d'accident et de blessure grave, voire mortelle.

Le bon réflexe en cas d'incendie ou de fumée

 Si le moteur prend feu ou si de la fumée s'échappe de

l'appareil à un autre endroit que la sortie d'échappement, la première chose à faire est de s'éloigner de l'appareil pour éviter tout risque de blessure.

 A l'aide d'une pelle, jeter du sable ou un

autre matériau équivalent sur les flammes pour éviter que l'incendie ne se propage, ou éteindre les flammes avec un extincteur.

 Ne pas céder à la panique permet d'éviter que l'incendie ne

se propage et donc de limiter l'étendue des dégâts.

Toxicité des fumées d'échappement

 Les fumées d'échappement du moteur contiennent des

gaz toxiques. Ne pas utiliser l'appareil dans un endroit fermé, dans une serre en plastique ou dans tout autre endroit mal aéré.

 Il existe un risque d'intoxication due aux fumées d'échapp-

ement.

Une fois le moteur démarré, vérifier que l'appareil n'émet aucun son ou vibration anormal(e).

 Lorsque le moteur est démarré, vérifier que l'appareil

n'émet aucun son ou vibration anormal(e). Ne pas utiliser l'appareil en cas de son ou vibration anormal(e). Contacter un REVENDEUR ECHO pour effectuer les réparations nécessaires.

 La chute ou la rupture accidentelle de pièces entraîne un ris-

que de blessure grave.

Ne pas toucher les composants sous haute tension ou sous haute température lors du fonctionnement de l'appareil

Ne pas toucher les composants sous haute tension ou sous haute température suivants lors du fonctionnement de l'appareil et pendant la phase qui suit l'arrêt de l'appareil.  Silencieux, bougie d'allumage, carter d'en-

grenage et autres composants sous haute température.

 Il existe un risque de brûlure en cas de contact

avec un composant sous haute température.

 Bougie d'allumage, fil de la bougie et

autres composants sous haute tension

 Il existe un risque de choc électrique en

cas de contact avec un composant sous haute tension pendant le fonctionnement de l'appareil.

Arrêter le moteur pour la vérification et l'entretien de l'appareil

Respecter les mesures de précaution suivantes lors de la vérification et de l'entretien de l'appareil après utilisation :  Couper le moteur et attendre qu'il refroidisse avant la

vérification ou l'entretien de l'appareil.

 Il existe un risque de brûlure.  Retirer le protecteur de bougie avant d'effectuer les

opérations de vérification ou d'entretien

 Il existe un risque d'accident en cas de démarrage intem-

pestif de l'appareil.

Vérification de la bougie d'allumage

Respecter les mesures de précaution suivantes lors de la vérification de la bougie d'allumage.  En cas d'usure des électrodes ou des bornes, ou en cas

de fissure de la céramique, procéder au remplacement de ces composants.

 L'essai de l'étincelle (destiné à vérifier si la bougie d'al-

lumage émet une étincelle) doit être effectué par votre REVENDEUR ECHO.

 L'essai de l'étincelle ne doit pas être effectué à proximi-

té du trou de bougie.

 L'essai de l'étincelle ne doit pas être effectué à proximi-

té de flaques de carburant ou de gaz inflammables

 Ne pas toucher les par-

ties métalliques de la bougie d'allumage

 La bougie d'allumage ris-

que de provoquer un incendie ou un choc électrique.

Pour utiliser l'appareil en toute sécurité

Manipulation de l'appareil

Mesures de précaution générales

AVERTISSEMENT

Manuel d'utilisation

 Lire attentivement le manuel d'utilisation

avant d'utiliser l'appareil pour la première fois afin d'éviter toute erreur d'utilisation.

 Le non-respect de cette mesure de précaut-

ion entraîne un risque d'accident ou de blessure grave.

Ne pas détourner l'appareil de son utilisation normale

 Utiliser l'appareil uniquement pour les tâches décrites

dans ce manuel d'utilisation.

 Le non-respect de cette règle de sécurité entraîne un risque

d'accident ou de blessure grave.

Ne pas modifier l'appareil

 Aucune modification ne doit être apportée à l'appareil.  Le non-respect de cette règle de sécurité entraîne un risque

d'accident ou de blessure grave. Tout dysfonctionnement dû à une modification de l'appareil n'est pas couvert par la garantie du fabricant.

Prêt ou cession de l'appareil à un tiers

 Si l'appareil est prêté à un tiers, veiller à lui confier égal-

ement le manuel d'utilisation fourni avec l'appareil.

 Si l'appareil est cédé à un tiers, transmettre le manuel

d'utilisation fourni avec l'appareil lors de la vente.

 Le non-respect de cette règle de sécurité entraîne un risque

d'accident ou de blessure grave.

Savoir réagir en cas de blessure

Même si les cas de blessure ou d'accident restent exceptionnels, l'utilisateur doit savoir réagir à ces situations.

 Kit de premiers secours  Serviettes et lingettes (pour arrêter les saignements)  Sifflet ou téléphone portable (pour appeler de l'aide)  Si l'utilisateur n'est pas capable de prodiguer les premiers

soins ou d'appeler à l'aide, la blessure peut s'aggraver.

Ne pas utiliser l'appareil avant d'avoir effectué les opérations de vérification et d'entretien nécessaires

 Il ne faut pas utiliser l'appareil avant d'avoir effectué les

opérations de vérification et d'entretien nécessaires. Veiller à ce que l'appareil soit vérifié et entretenu régulièrement.

 Le non-respect de cette règle de sécurité entraîne un risque

d'accident ou de blessure grave.

Précautions d'utilisation

DANGER

Toujours couper le moteur en cas de blocage des lames.

 Ne pas essayer de retirer l'objet à l'origine du blocage si le moteur est en marche.  Le mouvement des lames lors du retrait de l'objet à l'origine du blocage peut entraîner des blessures.

Pour utiliser l'appareil en toute sécurité

AVERTISSEMENT

Utilisateurs de l'appareil

L'appareil ne doit pas être utilisé si :

 l'utilisateur est fatigué  l'utilisateur a consommé de l'alcool  l'utilisateur prend des médicaments  la personne qui souhaiter utiliser l'appareil est enceinte

 l'utilisateur est en mauvaise

condition physique

 l'utilisateur n'a pas lu le manuel

d'utilisation

 la personne qui souhaite utiliser

l'appareil est un enfant

 Le non-respect de ces règles de

sécurité entraîne un risque d'accident.

Environnement d'utilisation et fonctionnement de l'appareil

 Ne pas utiliser l'appareil sur une surface instable, com-

me un terrain en pente raide ou détrempé. Ces types de terrain sont glissants et donc dangereux.

 Garder un bon appui et l'équilibre en permanence. Ne

pas se tenir sur des surfaces glissantes, inégales ou instables. Ne pas travailler dans des positions non sécurisées ou sur une échelle. Veiller à ne pas trop éloigner l'appareil du buste.

 Ne pas utiliser l'appareil la nuit ou dans des endroits

mal éclairés offrant de mauvaises conditions de visibilité.

 Le port de vêtements de protection lourds peut aug-

menter la fatigue de l'utilisateur et entraîner un coup de chaleur. Planifier les tâches exigeantes tôt le matin ou en fin d'après-midi lorsque la température est plus basse.

 Toute chute, dérapage ou utilisation incorrecte de l'appareil

entraîne un risque de blessure grave pour l'utilisateur.

Couper le moteur pour se déplacer

Dans les exemples de déplacements décrits ci-dessous, couper le moteur et s'assurer que les lames se sont immobilisées, puis remettre en place l'étui protecteur de lame et tenir le silencieux à distance.

 Se déplacer vers le lieu de travail  Se déplacer vers un autre endroit tout en travaillant  Quitter le lieu de travail  Le non-respect de ces mesures de précaution entraîne un

risque de brûlure ou de blessure grave.

 Pour transporter l'appareil dans une voiture, vider le

réservoir de carburant, remettre en place l'étui protecteur de lame et s'assurer que l'appareil est bien calé pour éviter qu'il se déplace lors du trajet.

 Rouler en voiture avec du carburant dans le réservoir de

carburant entraîne un risque d'incendie.

Exposition aux vibrations et au froid

Les personnes exposées aux vibrations et au froid peuvent être victimes du phénomène de Raynaud, une affection qui touche les doigts. L'exposition à des vibrations et au froid peut provoquer une sensation de picotement et de brûlure, suivie d'une cyanose et d'un engourdissement des doigts. Il est vivement recommandé de respecter les mesures de précaution suivantes car le seuil d'exposition minimum pouvant provoquer l'apparition de ce phénomène reste inconnu à ce jour.  Limiter la perte de chaleur corporelle, en protégeant en

priorité la tête, le cou, les pieds, les chevilles, les mains et les poignets.

 Stimuler la circulation sanguine en interrompant le tra-

vail régulièrement pour remuer énergiquement les bras, et éviter de fumer.

 Limiter le nombre d'heures d'utilisation. Essayer d'in-

tégrer à l'emploi du temps de la journée des tâches ne nécessitant pas l'utilisation du taille-haie ou d'une autre machine portative.

 En cas d'inconfort, de rougeur et de gonflement au ni-

veau des doigts, suivis d'un blanchiment et d'une perte de sensibilité, consulter un médecin avant de s'exposer à nouveau au froid et aux vibrations.

 Le non-respect de ces instructions peut être dangereux pour

la santé.

Lésions attribuables au travail répétitif

Une trop grande sollicitation des muscles et des tendons des doigts, des mains, des bras et des épaules peut entraîner l'apparition d'inflammations, de gonflements, d'engourdissements, d'une sensation de faiblesse ou d'une douleur aiguë dans ces parties du corps. L'apparition de lésions attribuables au travail répétitif (LATR) est très fréquente chez les personnes pratiquant certaines activités manuelles répétitives. Pour réduire le risque d'apparition de LATR, respecter les mesures de précaution suivantes :  Eviter de plier, d'étirer ou de tordre le poignet pendant

le travail.

 Faire des pauses régulières pour réduire l'effet répétitif

et pour reposer ses mains. Effectuer le mouvement répétitif plus lentement et en faisant moins d'effort.

 Faire des exercices de musculation des mains et des

bras.

 En cas de picotements, d'engourdissement ou de dou-

leur dans les doigts, les mains, les poignets ou les bras, consulter un médecin. Plus les LATR sont diagnostiquées précocement, plus les chances d'empêcher les lésions nerveuses et musculaires irréversibles sont grandes.

 Le non-respect de ces instructions peut être dangereux pour

la santé.

Pour utiliser l'appareil en toute sécurité

AVERTISSEMENT

Retirer tous les corps étrangers et toutes les sources de blocage de l'appareil avant de l'utiliser

 Inspecter la zone dans laquelle l'appareil doit être utili-

sé. Retirer les pierres, objets métalliques et tout autre objet susceptible de bloquer ou d'endommager l'appareil.

 La projection de corps étrangers par l'outil de coupe peut

entraîner un accident ou des blessures graves.

Couper immédiatement le moteur en cas d'anomalie

Couper immédiatement le moteur et attendre que l'outil de coupe soit complètement arrêté avant d'inspecter les composants de l'appareil. Remplacer toute pièce endommagée.  Si l'outil de coupe heurte une pierre, un arbre, un poteau

ou tout autre obstacle au cours de son utilisation.

 Si l'appareil se met à vibrer soudainement de façon

anormale.

 L'utilisation prolongée de pièces endommagées entraîne un

risque d'accident ou de blessure grave.

Fonctionnement

 Enserrer fermement les poignées avant et arrière avec

les deux mains, entre le pouce et les doigts.

 Ne jamais retirer les mains de l'appareil lorsque les la-

mes sont en mouvement.

 Ne régler l'angle de coupe que lorsque l'appareil repose

à plat sur le sol avec l'interrupteur en position « ARRET ». Ne jamais régler l'angle des lames debout.

 Le non-respect de ces instructions entraîne une mauvaise

prise en main de l'appareil et risque de causer des blessures graves.

La zone comprise dans un rayon de 15 mètres autour de l'appareil est une zone dangereuse

La zone comprise dans un rayon de 15 mètres autour de l'appareil est une zone dangereuse. Veillez à bien respecter les mesures de précaution suivantes lors de l'utilisation de l'appareil.  Ne laisser personne (enfants, animaux ou autres per-

sonnes) pénétrer dans cette zone dangereuse.

 Si quelqu'un pénètre dans la zone dangereuse, couper

le moteur pour arrêter les lames.

 Lorsqu'une personne s'approche de l'utilisateur, elle

doit lui signaler sa présence en lançant des brindilles, par exemple, sans entrer dans la zone dangereuse. Elle doit ensuite vérifier que le moteur est coupé et que les lames se sont immobilisées.

 Ne laisser personne tenir le matériau en train d'être cou-

pé.

 Tout contact avec les lames risque de causer des blessures

graves.

Ne pas utiliser l'appareil si les lames tournent alors que le moteur est au ralenti

 Ne pas utiliser l'appareil si les lames tournent alors que

le taille-haies fonctionne avec la gâchette d'accélérateur en position de ralenti. Arrêter le moteur immédiatement et régler le carburateur.

 Le non-respect de cette règle de sécurité entraîne un risque

d'accident ou de blessure grave.

Vérifier que les lames ne tournent pas avant de poser l'appareil au sol

 Lorsque le moteur est coupé, vérifier que les lames se

sont immobilisées avant de poser l'appareil au sol.

 Même si le moteur est coupé, les lames peuvent continuer

de tourner en rotation libre et entraîner un risque de blessure.

Retirer les débris accumulés dans le silencieux

 Si des objets tels que de l'herbe, des feuilles, des brin-

dilles ou une quantité excessive de graisse s'accumulent dans la zone entourant le silencieux du moteur, arrêter le moteur et les retirer en prenant garde à ne pas toucher de zones chaudes de l'appareil.

 Le non-respect de cette mesure de précaution entraîne un

risque d'incendie.

Pour utiliser l'appareil en toute sécurité

AVERTISSEMENT

Ne pas utiliser l'appareil pour découper des objets durs

 Ne pas utiliser l'appareil pour découper des objets durs

tels que des câbles ou des plaques d'acier.

 Si les lames heurtent un obstacle ou si elles ne fonc-

tionnent pas correctement, arrêter le moteur et vérifier que les lames ne sont pas endommagées.

 Le non-respect de ces instructions risque d'endommager

l'appareil ou de causer un accident.

Equipement de protection

AVERTISSEMENT

Port d'un équipement de protection

Toujours porter l'équipement de protection suivant pour utiliser un taille-haie. a Protection de la tête (casque) : protège la tête b Casque de protection anti-bruit ou protecteurs

d'oreilles : protègent l'ouïe c Lunettes de sécurité : protègent les yeux d Gants de sécurité : protègent les mains contre le froid et

les vibrations

e Vêtements de travail adaptés (manches longues, panta-

lons longs) : protègent le corps f Bottes résistantes avec semelles anti-dérapantes ou

chaussures de travail avec semelles anti-dérapantes :

protègent les pieds  Le non-respect de ces mesures de précaution peut entraîn-

er une dégradation de la vue ou de l'ouïe de l'utilisateur, ain-

si qu'un risque de blessure grave.

Si nécessaire, utiliser les équipements de protection cidessous.

Masque anti-poussière : protège les voies respiratoires Voilette de protection : protège contre les piqûres

d'abeilles Protection faciale intégrale : Lors d'opérations de taille en

hauteur, porter un casque conforme aux normes CE et une

protection faciale intégrale.

Ne jamais utiliser l'appareil sur une échelle ou un tabouret

 Ne pas porter l'appareil à bout de bras ou ne pas se tenir

sur des surfaces instables.

 Ne pas utiliser l'appareil en haut d'une échelle ou sur un

tabouret.

 Le non-respect de cette règle de sécurité entraîne un risque

d'accident ou de blessure grave.

Port de vêtements adaptés

Ne pas porter de cravates, bijoux ou vêtements amples qui pourraient se prendre dans l'appareil. Ne pas porter de chaussures ouvertes, ne pas travailler pieds nus ou jambes nues.

 Le non-respect de ces mesures de précaution peut entraîner une dégradation

de la vue ou de l'ouïe de l'utilisateur, ainsi qu'un risque de blessure grave.

Contenu de l'emballage

 Les pièces suivantes sont conditionnées séparément dans le carton d'emballage.  Lors de l'ouverture du carton, passer en revue les pièces qu'il contient.  Contacter un REVENDEUR ECHO si une pièce est manquante ou endommagée.

Contenu de l'emballage

Numéro Désignation Quantité

1 Tête de l'appareil avec arbre de transmission 1

2 Etui protecteur de lame 1

3 Clé coudée 1

4 Clé hexagonale de 4 mm 1

5 Clé à fourche 1

6 Clé à pipe 1

7 Lunettes de sécurité 1

8 Manuel d'utilisation 1

Description

1. Lames Lames bifaces alternatives montées sur une barre

de support de lame. Les lames bifaces permettent de couper d'un côté comme de l'autre de la lame.

2. Bague d'indexage de lame Extraire la bague et la tour-

ner d'1/4 de tour en position de blocage lors du réglage de l'angle des lames.

3. Carter d'engrenage Le carter d'engrenage abrite les en-

grenages assurant la transmission de la puissance aux lames de coupe. La conception pivotante permet d'articuler les lames sur une plage de 75 degrés par incréments de 15 degrés.

4. Poignée de réglage de lame Offre une bonne prise en

main lors du réglage de l'angle des lames.

5. Poignée avant (pour la main gauche) Poignée située à

proximité de l'outil de coupe.

6. Ensemble arbre de transmission Comprend l'arbre de

transmission flexible, la poignée arrière, la poignée avant et l'étiquette de sécurité.

7. Interrupteur marche/arrêt Permet de mettre/couper le

contact du moteur. Déplacer l'interrupteur vers l'avant pour mettre le moteur en marche et vers l'arrière en position « ARRET » pour le couper.

8. Blocage de la gâchette. Bloque la gâchette en position

de ralenti jusqu'à ce que l'utilisateur puisse positionner correctement sa main droite sur la poignée.

9. Poignée arrière droite Poignée matelassée pour la main

droite.

10. Bougie d'allumage

11. Couvercle de silencieux. Recouvre le silencieux pour

empêcher tout contact avec la surface brûlante du silencieux.

12. Poignée de lanceur. Tirer sur la poignée pour démarrer le moteur. (DEMARRAGE « ES »)

13. Bouchon du réservoir de carburant. Ferme le réservoir de carburant.

14. Réservoir de carburant Contient le carburant et le filtre à carburant.

15. Couvercle de filtre à air. Recouvre le filtre à air.

16. Gâchette d'accélérateur. Activée par le doigt de l'utilisateur pour contrôler le régime moteur.

17. Etui protecteur de lame Utilisé pour recouvrir la lame lors du transport et du remisage. Retirer l'étui protecteur de lame avant d'utiliser l'appareil.

Avant de commencer

Assemblage

AVERTISSEMENT

Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement.

 L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave.

Outils nécessaires :

clé hexagonale de 4 mm, tournevis.

Pièces nécessaires :

tête de l'appareil avec arbre de transmission et transmission

avec lames.

1. Installer la transmission et les lames sur l'arbre de transmission. Veiller à ce que l'arbre de transmission flexible s'enga-

1. Vis

2. Trou de positionnement

3. Vis

ge dans le trou du pignon d'entraînement.

2. Aligner la vis sur le trou de positionnement du carter de l'arbre de transmission, serrer la vis et le boulon.

1. Poignée avant

2. Repère en forme de flèche

AVERTISSEMENT

 Porter des gants résistants lorsque les lames du taille-

haies doivent être manipulées. En cas de remplacement des lames du taille-haies lors d'une opération de taille, s'assurer que le moteur est coupé et que les lames sont immobiles.

 S'assurer que le bouchon du réservoir de carburant est

bien vissé.

 Le non-respect de cette instruction peut entraîner un risque

de blessure ou d'accident grave, ou encore d'incendie.

IMPORTANT

Ne pas installer la poignée plus loin que le repère en forme de flèche ( ) et les étiquettes de sécurité.

3. Etiquettes de sécurité

Avant de commencer

Réglage de l'angle de coupe

DANGER

 Ne jamais régler le dispositif de coupe alors que le moteur est en marche.  Le non-respect de cette règle de sécurité entraîne un risque d'accident ou de blessure grave.

AVERTISSEMENT

 Les lames du taille-haies sont tranchantes. Toujours porter des gants lors du réglage du dispositif de coupe.  Ne pas poser le taille-haies à la verticale lors du réglage de l'angle de coupe. Cela risque de provoquer des blessures

graves.

 Le carter d'engrenage CHAUFFE pendant l'utilisation. Toujours saisir l'appareil par la poignée de réglage de lame

lors du réglage de l'angle de coupe, faute de quoi des blessures graves pourraient survenir.

 Le non-respect de cette règle de sécurité entraîne un risque d'accident ou de blessure grave.

1. Placer l'appareil sur une zone plate et dégagée. Veiller à ce que l'interrupteur marche/arrêt soit en position « ARRET ».

1. Interrupteur marche/arrêt

1. Bague d'indexation 2. 1/4 de tour

1. Poignée de réglage 2. 1/4 de tour

2. Gâchette d'accélérateur

2. Extraire la bague d'indexation et la tourner d'1/4 de tour en position de blocage.

3. Tourner le taille-haies d'1/4 de tour de sorte que la bague d'indexation soit orientée vers le bas.

4. Faire pivoter les lames dans la position de coupe souhaitée.

1. Bague d'indexation 2. 1/4 de tour

5. Tourner la bague d'indexation d'1/4 de tour pour bloquer la lame en position.

Avant de commencer

Préparation du carburant

DANGER

 Le carburant est un produit hautement inflammable. Toute manipulation incorrecte du car-

burant entraîne un risque d'incendie. Lire attentivement et respecter les mesures de précaution indiquées dans la section du manuel intitulée « Pour utiliser l'appareil en toute sécurité ».

 Une fois le ravitaillement effectué, visser fermement le bouchon du réservoir de carburant

et vérifier qu'il n'y a pas de fuite ou d'écoulement de carburant au niveau du tuyau et du passe-tuyau de carburant, ou autour du bouchon du réservoir de carburant. En cas de fuite ou d'écoulement de carburant, interrompre immédiatement l'utilisation de l'appareil et contacter un REVENDEUR ECHO pour effectuer les réparations nécessaires.

 Si le carburant s'enflamme, il entraîne un risque de brûlure et d'incendie.

ATTENTION

Il existe une différence de pression entre le réservoir de carburant et l'air extérieur. Lors du ravitaillement, dévisser légèrement le bouchon du réservoir de carburant pour égaliser la pression.

 Dans le cas contraire, le carburant risque de se déverser.

REMARQUE

Le carburant vieillit lorsqu'il est stocké. Ne préparer qu'une quantité de carburant suffisante pour une consommation de trente (30) jours. Ne pas faire le mélange directement dans le réservoir de carburant.

Carburant

 Le carburant est un mélange d'essence ordinaire et d'une hui-

le moteur de grande marque pour moteur deux temps à refroidissement par air. Il est conseillé d'utiliser de l'essence sans plomb d'indice d'octane 95 au minimum. Ne pas utiliser de carburant contenant du méthanol ou plus de 10 % d'éthanol.

 Richesse du mélange recommandée ; 50 : 1 (2%) selon la

norme ISO-L-EGD (ISO/CD 13738), la norme JASO FC, FD et l'huile ECHO Premium 50 : 1.

- Ne pas faire le mélange directement dans le réservoir de carburant.

- Eviter de renverser du carburant ou de l'huile. Toujours essuyer les projections de carburant.

- Manipuler le carburant avec précaution : il est hautement inflammable.

- Toujours stocker le carburant dans un récipient approprié.

Alimentation en carburant

 Toujours effectuer le ravitaillement dans un endroit bien aéré.

Ne jamais effectuer le ravitaillement dans un endroit fermé.

 Placer l'appareil et le réservoir de ravitaillement sur le sol lors

du ravitaillement. Ne jamais ravitailler l'appareil sur la plateforme de chargement d'un camion ou autre endroit du même type.

 Toujours s'assurer que le niveau de carburant ne dépasse pas

l'épaulement du réservoir lors du ravitaillement.

 Il existe une différence de pression entre le réservoir de car-

burant et l'air extérieur. Lors du ravitaillement, dévisser légèrement le bouchon du réservoir de carburant pour égaliser la pression.

 Toujours essuyer les projections de carburant.  S'éloigner d'au moins 3 mètres de l'endroit du ravitaillement

1. Réservoir de carburant 2. Epaulement

avant de démarrer le moteur.

 Entreposer le réservoir de ravitaillement dans un endroit om-

bragé et loin de toute flamme.

Fonctionnement du moteur

Démarrage du moteur

AVERTISSEMENT

 Lors du démarrage du moteur, respecter les mesures de précaution décrites à partir de la page 4 dans la section

« Pour utiliser l'appareil en toute sécurité » pour garantir une utilisation correcte de l'appareil.

 L'outil de coupe se met en marche dès que le moteur démarre. Attention aux pertes de contrôle et aux éventuelles

blessures graves. Tenir les pièces mobiles au dessus du sol et à distance des objets susceptibles d'être happés ou projetés.

 Si les lames sont en mouvement bien que la gâchette d'accélérateur soit en position de ralenti alors que le moteur

est en marche, régler le carburateur avant tout utilisation de l'appareil.

 Les lames commencent à fonctionner lorsque le moteur atteint la vitesse d'enclenchement de l'embrayage.  Le non-respect de ces mesures de précaution entraîne un risque d'accident et de blessure grave, voire mortelle.

REMARQUE

 Tirer la poignée de lanceur, doucement dans un premier temps, puis plus rapidement. Ne pas tirer la corde de lanceur à plus

de 2/3 de sa longueur.

 Ne pas lâcher la poignée de lanceur lorsqu'elle revient.

Démarrage du moteur à froid

1. Interrupteur marche/arrêt

2. Gâchette d'accélérateur

1. Pompe d'amorçage

2. Manette de starter

3. Démarrage à froid

3. Blocage de la gâchette

4. Démarrage

4. Marche

5. Poignée de lanceur

(Connecter le protecteur de bougie si l'appareil n'a pas fonctionné depuis longtemps)

La procédure de démarrage est différente si le moteur est froid ou chaud. Le démarrage à froid du moteur s'effectue de la manière suivante.

d'accélérateur

1. Retirer l'étui protecteur de lame et contrôler l'état des lames. En cas de problème, procéder au remplacement de la lame.

2. Après avoir posé l'appareil sur une surface plane, vérifier que les lames ne sont pas en contact avec le sol ou avec d'autres obstacles, en utilisant une poutre ou un autre objet similaire.

3. Vérifier qu'il n'y a pas de fuite de carburant.

4. Placer l'interrupteur marche/arrêt en position Marche.

5. Placer la manette de starter en position « Démarrage à froid ».

6. Comprimer et relâcher la pompe d'amorçage jusqu'à ce que le carburant soit aspiré.

1. Poignée de lanceur DEMARRAGE « ES »

Mise en température du moteur

Fonctionnement du moteur

7. Après avoir vérifié que la zone entourant l'utilisateur ne présente aucun risque, tenir fermement la poignée avant avec la main droite comme illustré sur l'image et tirer la poignée de lanceur à plusieurs reprises.

8. Si un bruit d'explosion retentit et si le moteur s'arrête aussitôt, basculer la manette de starter en position « Marche » et continuer à tirer la poignée de lanceur pour démarrer le moteur.

9. Si le moteur démarre immédiatement en suivant les instructions de l'étape 7 ci-dessus, remettre doucement la manette de starter en position « Marche ».

10. Laisser le moteur chauffer en régime de ralenti pendant quelques instants.

11. Appuyer sur le blocage de la gâchette et actionner progressivement la gâchette d'accélérateur.

1. Lorsque le moteur démarre, le laisser chauffer au ralenti (c.à-d. à bas régime) pendant 2 à 3 minutes.

2. La mise en température du moteur permet de lubrifier progressivement son mécanisme interne. Laisser le moteur chauffer jusqu'à atteindre la température adéquate, surtout par temps froid.

Démarrage du moteur à chaud

1. Interrupteur marche/arrêt

2. Gâchette d'accélérateur

3. Blocage de la gâchette d'accélérateur

4. Démarrage

1. Placer l'interrupteur marche/arrêt en position Marche.

2. Veiller à ce que la gâchette d'accélérateur soit en position de régime de ralenti.

3. Vérifier que la manette de starter est en position « Marche ».

4. Si le réservoir de carburant n'est pas vide, tirer la poignée de lanceur pour démarrer le moteur.

5. En cas d'absence de carburant dans la pompe d'amorçage, comprimer et relâcher la pompe jusqu'à ce que le carburant soit aspiré.

6. Vérifier que la zone autour de l'utilisateur ne présente aucun risque et tirer sur la poignée du lanceur pour démarrer le moteur.

1. Pompe d'amorçage

2. Manette de starter

3. Démarrage à froid

4. Marche

5. Poignée de lanceur

Fonctionnement du moteur

Arrêt du moteur

1. Interrupteur marche/arrêt

1. Relâcher la gâchette d'accélérateur et faire tourner le moteur au ralenti (c.-à-d. à bas régime).

2. Placer l'interrupteur marche/arrêt en position Arrêt.

3. En cas d'urgence, couper immédiatement le moteur à l'aide de l'interrupteur marche/arrêt.

4. Si le moteur ne s'arrête pas, placer la manette de starter en position « Démarrage à froid ». Le moteur cale et s'arrête (arrêt du starter).

∗ Si le moteur ne s'arrête pas à l'aide de l'interrupteur marche/

arrêt, demander au REVENDEUR ECHO de vérifier et de réparer l'interrupteur avant d'utiliser l'appareil à nouveau.

2. Gâchette d'accélérateur

Taille de haies et d'arbustes

Taille de haies et d 'arbustes

Taille de haie de base

REMARQUE

 Cet appareil a été conçu pour couper des arbustes et des haies ayant des branches ne dépassant pas 6 mm de diamètre.  Lors du début de la taille, faire fonctionner le moteur à plein régime. Couper à une vitesse inférieure au plein régime risque

d'endommager l'embrayage en lui permettant de patiner. Lors de travaux autres que taille et découpe, ne pas faire fonctionner le moteur à plein régime.

Actionner la gâchette d'accélérateur après le démarrage du moteur entraîne l'augmentation du régime moteur et le mouvement des lames. Régler le régime moteur en fonction de la quantité de haies à couper, par exemple.

1. Gâchette d'accélérateur

2. Régime élevé

3. Ralenti

1. Tenir fermement le taille-haies et appuyer sur la gâchette d'accélérateur pour augmenter le régime moteur.

2. Incliner le taille-haies pour que les dents de coupe soient légèrement en oblique par rapport à la haie ou à l'arbuste, puis tailler.

AVERTISSEMENT

 Ne jamais retirer les mains de l'appareil lorsque les la-

mes sont en mouvement.

 Le moteur continue à tourner même si les lames se sont

arrêtées en raison d'un obstacle. Dans ce cas, couper le moteur, débrancher le câble de bougie et retirer l'obstacle.

 Le non-respect de cette instruction peut entraîner un risque

de blessure ou d'accident grave, ou encore d'incendie.

Entretien

Instructions d'entretien de l'appareil

Pièce Entretien Page Avant utilisation Tous les mois

Filtre à air Nettoyer / remplacer 22 •

Filtre à carburant Contrôler / nettoyer / remplacer 23 •

Bougie d'allumage Contrôler / nettoyer / régler / rem-

placer

Carburateur Régler / remplacer et régler 23 •

Circuit de refroidissement Contrôler / nettoyer 23 •

Silencieux Contrôler/serrer 24 •

Silencieux Nettoyer 24 •*

Drive Shaft Lubrifier 26 •**

Carter d'engrenage Lubrifier 26 •***

Lanceur Contrôler - •

Lames Contrôler/nettoyer/lubrifier 25 •

Circuit d'alimentation Contrôler 24 •

Vis, boulons et écrous Contrôler/serrer/remplacer - •

25 •

IMPORTANT

Les intervalles indiqués sont un maximum. La fréquence des opérations d'entretien varie en fonction de l'utilisation réelle de l'appareil et de l'expérience de l'utilisateur. Noter les dates des inspections mensuelles et annuelles. * Ou 100 heures, si ce seuil est atteint avant la fin de la période indiquée. ** Ou 25 heures, selon la première échéance. *** Ou 15-25 heures, selon la première échéance.

Entretien

En cas de questions ou de problèmes, contacter un REVENDEUR ECHO.

Nettoyage du filtre à air

 Couper le starter. Dévisser le bouton du couvercle de filtre à

air et déposer le couvercle du filtre à air.

 Retirer le filtre à air (le filtre à air est situé à l'intérieur du cou-

vercle de filtre à air).

 Brosser le filtre pour le désencrasser ou le nettoyer à l'air com-

primé.

 Remettre le filtre à air et le couvercle en place, après avoir as-

semblé le filtre à air et le couvercle.

 Serrer le bouton du couvercle du filtre à air.

1. Filtre à air 2. Capot du filtre à air

Entretien

Nettoyage du filtre à carburant

 Utiliser un fil métallique ou équivalent pour faire sortir le filtre

à carburant par l'orifice du réservoir de carburant.

 Tirer l'ancien filtre hors du tuyau d'alimentation.  Installer le filtre à carburant neuf.

REMARQUE

Si le filtre est extrêmement encrassé ou n'est plus correctement ajusté, il faut le remplacer.

1. Filtre à carburant 2. Tuyau d'alimentation de carburant

Réglage du carburateur

AVERTISSEMENT

Une fois le carburateur réglé, l'outil de coupe ne doit plus bouger en régime de ralenti. Dans le cas contraire, il peut entraîner un risque de blessure grave.

ATTENTION

Au démarrage, le dispositif de réglage du régime de ralenti (T) doit être réglé de telle sorte que l'outil de coupe ne tourne pas. En cas de problème avec le carburateur, contacter le revendeur.

Chaque appareil est testé en usine et le carburateur est réglé avec précision pour offrir un niveau de performance optimal. Avant de régler le carburateur, nettoyer ou remplacer le filtre à air, démarrer le moteur et le laisser tourner quelques minutes pour qu'il atteigne sa température de fonctionnement.

Pour régler le carburateur, procéder comme suit :

Tourner la vis de réglage du régime de « ralenti » (T) dans le sens des aiguilles d'une montre jusqu'à ce que l'outil de coupe commence à tourner, puis tourner la vis (T) dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'outil de coupe arrête de tourner. Tourner la vis (T) d'un tour supplémentaire dans le sens inverse des aiguilles d'une montre.

T : Vis de réglage du régime de ralenti

Nettoyage des ailettes de cylindre

IMPORTANT

Pour maintenir la température de fonctionnement correcte du moteur, l'air de refroidissement doit circuler librement à travers la zone des ailettes de cylindre. Ce flux d'air évacue la chaleur de combustion du moteur. Un risque de surchauffe et de grippage du moteur existe si :  L'admission d'air est bloquée, empêchant l'air de refroidissement d'atteindre le cylindre, ou  De la poussière et de l'herbe s'accumulent à l'extérieur du cylindre. Cette accumulation isole le moteur et empêche

la chaleur de s'évacuer. Les opérations de désencrassage du système de refroidissement ou de nettoyage des ailettes de cylindre sont considérées comme des « Opérations d'entretien normales ». Tout dysfonctionnement dû à un mauvais entretien de l'appareil n'est pas couvert par la garantie.

Entretien

1. Ailettes de cylindre 2. Admission d'air

Nettoyage du silencieux

 Retirer la poussière et les impuretés entre les ailettes.  Avant chaque utilisation, retirer les débris qui se sont accumu-

lés sur la grille de prise d'air du moteur située entre le réservoir de carburant et le lanceur.

 Retirer le couvercle du silencieux.  Déposer le couvercle pare-étincelles et l'écran pare-étincelles

du silencieux d'échappement.

 Nettoyer les dépôts de carbone sur les composants du silen-

cieux.

 Remplacer l'écran s'il présente des fissures ou des trous dus

à des brûlures.

 Remonter les composants dans l'ordre inverse.

1. Silencieux

2. Ecran pare-étincelles

3. Couvercle de l'écran

Vérifier le circuit d'alimentation

1. Bouchon du réservoir de carburant

2. Passe-tuyau de carburant

3. Tuyau de carburant

REMARQUE

Les dépôts de carbone présents dans le silencieux d'échappement entraînent une perte de puissance du moteur. Contrôler régulièrement l'écran pare-étincelles.

 Vérifier avant chaque utilisation.  Après le ravitaillement, vérifier qu'il n'y a pas de fuite ou

d'écoulement de carburant au niveau du tuyau, du passetuyau de carburant ou du bouchon du réservoir de carburant.

 Toute fuite ou écoulement de carburant constitue un risque

d'incendie. Interrompre immédiatement l'utilisation de l'appareil et demander à un revendeur de le contrôler ou de le remplacer.

Entretien

Vérification de la bougie d'allumage

 Vérifier l'écartement des bougies. L'écartement correct est

compris entre 0,6 mm et 0,7 mm.

 Vérifier si l'électrode est usée.  Vérifier s'il y a de l'huile ou d'autres dépôts sur l'isolant.  Remplacer la bougie si nécessaire et la serrer à 15 N•m -

17 N•m (150 kgf•cm - 170 kgf•cm).

a: 0,6- 0,7mm

Entretien des lames de coupe

ATTENTION

 Porter des gants pour protéger les mains des lames affûtées.  En cas de problème lors de l'affûtage de la lame, nous recommandons de s'adresser à un REVENDEUR ECHO.  Le non-respect de ces mesures de précaution entraîne un risque de blessure.

Lubrification des lames

Outils nécessaires :

chiffon propre, brosse, bidon d'huile.

Pièces nécessaires :

huile moteur 20W (lubrification), mélange de 50 % de kérosè-

ne et 50 % d'huile 20W (nettoyage).

AVERTISSEMENT

 Toujours débrancher le fil de la bougie avant d'effectuer

l'entretien de l'outil de coupe.

 Le non-respect de ces mesures de précaution entraîne un

risque d'accident et de blessure grave, voire mortelle.

1. Brosser les débris secs de la lame et enduire les deux côtés de la lame du mélange de nettoyage (50 % de kérosène, 50 % d'huile).

2. Laisser la solution de nettoyage décoller les résidus poisseux restants, puis les éliminer de la lame.

3. Appliquer de l'huile propre sur toute la longueur de la lame. S'assurer que les boulons de la lame sont bien lubrifiés.

4. Essuyer l'excédent d'huile de la lame avant de remettre l'appareil en service.

Affûtage des lames (selon les besoins)

REMARQUE

Utiliser une ponceuse à disque, une bande abrasive sans fin ou une lime plate lisse.

1. Retirer tous les écrous et vis fixant les dents à la barre de châssis.

2. Retirer les dents.

3. Placer une dent dans un étau.

4. Limer et rectifier les bords de la dent comme indiqué.

5. Si la barre de châssis est déformée ou endommagée, la remplacer par une neuve.

(A):rayon de 6 mm (B):100° (environ) (C):45°

Entretien

Réglage de l'écart entre les lames (selon les besoins)

Desserrer les contre-écrous. Serrer les vis de la lame jusqu'à ce qu'elles ne tournent plus avec une clé à fourche 10 mm. Serrer les boulons d'un 1/2 tour. Maintenir les boulons pour les empêcher de tourner et serrer les contre-écrous à l'aide d'une clé à pipe.

1. Vis

2. Contre-écrou

3. Desserrer d'un 1/2 tour

Lubrification du carter d'engrenage

Outils nécessaires :

pistolet graisseur, chiffon.

Pièces nécessaires :

graisse au lithium.

1. Nettoyer les impuretés présentes sur le graisseur.

2. Maintenir fermement l'appareil et pomper soigneusement l'huile présente dans le graisseur. Ne pas forcer le passage

1. Graisseur

de la graisse. Une pression excessive entraîne le passage forcé de la graisse au-delà des joints et cause des dommages. Appliquer 1 ou 2 mesure(s) de graisse toutes les

15 -25 heures de fonctionnement.

REMARQUE

Utiliser une graisse multi-usage au lithium de bonne qualité.

Lubrification de l'arbre de transmission

AVERTISSEMENT

 Porter des gants pour protéger les mains des lames affûtées.  Le non-respect de ces mesures de précaution entraîne un risque de blessure.

1. Vis 2. Vis

1. Arbre de transmission

Outils nécessaires :

clé hexagonale de 4 mm, chiffon propre, petite brosse, tourne-

vis.

Pièces nécessaires :

graisse au lithium.

1. Retirer avec précaution la vis et desserrer le boulon. Retirer l'arbre de transmission flexible du carter d'engrenage.

2. Retirer l'arbre de transmission de l'ensemble d'arbre de transmission et le nettoyer. L'enduire à nouveau d'une fine couche de 15 ml de graisse.

3. Réinsérer l'arbre flexible dans l'ensemble arbre de transmission en veillant à ne pas déposer d'impuretés sur l'arbre flexible.

4. Aligner l'orifice de vis du carter d'engrenage sur le trou de positionnement de l'ensemble arbre de transmission, poser et serrer la vis, puis serrer le boulon.

Guide de dépannage

Problème Diagnostic Cause Solution

Le moteur ne démarre pas

Le moteur démarre difficilement, tourne de manière irrégulière

Le carburant pénètre dans le tuyau de trop plein

Aucun carburant ne pénètre dans le tuyau de trop plein

 Il n'y a pas de carburant dans le rés-

ervoir de carburant

 L'interrupteur marche/arrêt est en po-

sition Arrêt

 Alimentation en carburant excessive  Dysfonctionnement électrique  Dysfonctionnement du carburateur ou

blocage interne

 Dysfonctionnement interne du moteur

 Dégradation du carburant  Problème de carburateur

 Le filtre à carburant est colmaté  Le circuit d'alimentation est colmaté  Blocage de pièces internes du carbu-

rateur

 Alimentation en carburant  Basculer en position Marche

 Démarrer le moteur après révision  Consulter un REVENDEUR ECHO  Consulter un REVENDEUR ECHO

 Consulter un REVENDEUR ECHO

 Remplacer le carburant  Consulter un REVENDEUR ECHO

 Nettoyer ou remplacer  Consulter un REVENDEUR ECHO  Consulter un REVENDEUR ECHO

Entretien

Le moteur démarre mais impossible d'accélérer

Le moteur s'arrête

Le moteur ne s'arrête pas

Les lames sont en mouvement lorsque le moteur fonctionne au ralenti

Les lames s'émoussent

La bougie d'allumage est encrassée ou humide

 Dégradation du carburant  Ecartement incorrect des électrodes  Dépôts de calamine  Dysfonctionnement électrique

 Filtre à air encrassé  Filtre à carburant encrassé  Passage de carburant obstrué  Problème de réglage du carburateur  Blocage de la sortie d'échappement

ou de l'échappement de silencieux

 Problème de réglage du carburateur  Dysfonctionnement électrique

 Dysfonctionnement de l'interrupteur

marche/arrêt

 Problème de réglage du carburateur  Ressort d'embrayage endommagé

 Lames usées  Ecart important entre la lame supér-

ieure et la lame inférieure

 Patinage de l'embrayage

 Remplacer  Remplacer  Remplacer  Consulter un REVENDEUR ECHO

 Nettoyer ou remplacer  Nettoyer ou remplacer  Consulter un REVENDEUR ECHO  Régler  Nettoyer

 Régler  Consulter un REVENDEUR ECHO

 Procéder à un arrêt d'urgence et

consulter le REVENDEUR ECHO

 Régler  Consulter un REVENDEUR ECHO

 Consulter un REVENDEUR ECHO  Consulter un REVENDEUR ECHO

 Consulter un REVENDEUR ECHO

 La vérification et l'entretien de l'appareil nécessitent des connaissances spécialisées. Si l'utilisateur ne possède pas les com-

pétences requises pour effectuer les opérations de vérification et d'entretien de l'appareil ou pour remédier à un dysfonctionnement, il doit consulter un REVENDEUR ECHO. Ne pas essayer de démonter l'appareil.

 En cas de problème autre que ceux décrits dans le tableau ci-dessus, consulter un REVENDEUR ECHO.  En ce qui concerne les pièces de rechange et les consommables, utiliser uniquement des pièces d'origine et les produits et

les composants recommandés. L'utilisation de pièces d'autres marques ou de composants inappropriés peut entraîner un dysfonctionnement de l'appareil.

REMARQUE

DEMARRAGE « ES » (voir page 2)

Lorsqu'il est impossible de tirer doucement sur la poignée, il s'agit d'une défaillance interne du moteur. Consulter le revendeur. Démonter la poignée pourrait entraîner un risque de blessure.

Remisage

Remisage de longue durée (30 jours ou plus)

AVERTISSEMENT

Ne pas entreposer l'appareil dans un endroit clos contenant des vapeurs de carburant, ou à proximité de sources de flammes ou d'étincelles.

 Il existe un risque d'incendie.

Si l'appareil doit être remisé pendant une longue période (30 jours ou plus), respecter les instructions de remisage suivantes.

1. Vider totalement le réservoir de carburant.

A. Vider le réservoir de carburant.

B. Comprimer et relâcher la pompe d'amorçage à plu-

sieurs reprises pour évacuer le carburant présent dans la pompe d'amorçage.

C. Démarrer le moteur et le laisser tourner au régime de

ralenti jusqu'à ce qu'il s'arrête de lui-même.

1. Interrupteur marche/arrêt

2. Gâchette d'accélérateur

3. Arrêt

2. Placer l'interrupteur marche/arrêt en position Arrêt.

3. Nettoyer toute trace de graisse, d'huile, de poussière, d'impureté et tout au autre matériau présents sur l'extérieur du taille-haie.

4. Effectuer les vérifications périodiques conseillées dans ce manuel.

5. Vérifier que tous les écrous et vis sont serrés. Resserrer les écrous et les vis desserrés.

6. Retirer la bougie d'allumage et ajouter la quantité d'huile appropriée (environ 10 ml) d'huile propre pour moteur à 2 temps dans le cylindre via la douille d'installation.

A. Placer un linge propre sur la douille d'installation de la

bougie d'allumage.

B. Tirer 2 ou 3 fois la poignée du lanceur pour répartir l'hui-

le dans le cylindre.

C. Observer l'emplacement du piston à travers le trou de

bougie. Tirer la poignée de lanceur à rappel automatique jusqu'à ce que le piston atteigne le sommet de sa course et le laisser dans cette position.

7. Installer la bougie d'allumage. (Ne pas connecter le protecteur de bougie. )

8. Lubrifier les lames en appliquant une couche généreuse d'huile afin de les empêcher de rouiller.

1. Fil de la bougie 2. Bougie d'allumage

1. Etui protecteur de lame 2. Lames

Remisage

9. Une fois que l'appareil est suffisamment froid et sec, placer l'étui protecteur sur les lames et envelopper le bloc moteur dans un sac plastique ou autre avant de le remiser.

10. Entreposer l’appareil dans un endroit sec, à l’abri de la poussière, hors de portée des enfants et de toute personne non autorisée.

Procédure d'élimination des déchets

Procédure d'élimination des déchet s

 Veuillez procéder à l'élimination de l'huile usagée conformé-

ment à la législation locale en vigueur.

 Les pièces plastiques principales de l'appareil portent des co-

des indiquant la nature de leurs matériaux de composition. Ces codes font référence aux matériaux suivants ; veuillez procéder à l'élimination de ces pièces plastiques conformément à la législation locale en vigueur.

Code Matériau

>PA6-GF< Nylon 6 - Fibre de verre

>PP-GF< Polypropylène - Fibre de verre

>PE-HD< Polyéthylène

 Si vous ne connaissez pas la procédure à suivre pour vous dé-

barrasser de l'huile usagée ou des pièces plastiques, contactez votre revendeur ECHO.

Caractéristiques

HCAS-235ES

Masse :

Appareil, réservoir vide kg 6,5

Appareil, réservoir plein kg 6,8

Volume : Réservoir de carburant l 0,44

Outil de coupe :

Type Double action, biface

Longueur mm 510

Pas mm 35

Hauteur mm 21

Rapport de vitesse et lubrification : Réduction de 3,95 et huile lithium de bonne qualité

Dimensions externes : longueur × largeur × hauteur mm 1698 × 246 × 235

Moteur :

Type Monocylindre 2 temps à refroidissement par air

Cylindrée mL (cm³) 21,2

Puissance maximum du frein de transmission, mesurée selon la norme ISO 8893

Régime moteur à puissance maximale tr/min 7500

Régime moteur maximum recommandé tr/min 10500

Régime moteur de ralenti recommandé tr/min 3000

Carburateur Type de diaphragme

Allumage Volant magnétique - système CDI

Bougie d'allumage NGK BPMR8Y

Lanceur Lanceur à rappel automatique ; DEMARRAGE

Embrayage Centrifuge automatique

Carburant : Essence ordinaire. Il est conseillé d'utiliser de l'essen-

Huile Huile pour moteur 2 temps à refroidissement par air.

Richesse 50 : 1 (2 %)

Consommation de carburant à la puissance moteur maximale

Consommation de carburant spécifique à la puissance moteur maximale

kW 0,66

«ES» (voir page 2)

ce sans plomb d'indice d'octane 95 au minimum. Ne pas utiliser de carburant contenant du méthanol ou plus de 10 % d'éthanol.

Norme ISO-L-EGD (ISO/CD 13738), norme JASO FC, FD et huile ECHO Premium 50 : 1.

l/h 0,45

g/(kW•h) 505

Niveau de pression sonore : (ISO 22868) LpAav = dB(A) 90,4

Niveau de puissance sonore garanti : (2000/14/EC)

Vibrations : (ISO 22867)

Poignée avant m/s² 9,5

Poignée arrière m/s² 6,4

Ces caractéristiques sont susceptibles d'être modifiées sans préavis.

dB(A) 108

Déclaration de conformité

Le fabricant soussigné :

YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME ; TOKYO 198-8760 JAPON

déclare que l'appareil neuf désigné ci-après :

TAILLE-HAIES PORTATIF

Marque : ECHO Type : HCAS-235ES

assemblée par :

ECHO, INCORPORATED 400 Oakwood Road Lake Zurich, Illinois 60047-1564

Déclaration de confor mité

est conforme aux :

* spécifications de la Directive 98/37/CE (1998) (utilisation de la norme harmonisée ISO 10517 (EN 774))

* aux spécifications de la directive 2004/108/CEE (utilisation des normes harmonisées EN ISO 14982)

* spécifications de la Directive 2002/88/CE

* spécifications de la Directive 2000/14/CE

Procédure d'évaluation de la conformité suivant l'ANNEXE V

Niveau sonore mesuré : 105 dB(A)

Niveau de puissance sonore garanti : 108 dB(A)

HCAS-235ES Numéros de série 37002001 et suivants

Tokyo, le 1er octobre 2009

YAMABIKO CORPORATION

U.S.A.

Représentant autorisé en Europe:

Société: Atlantic Bridge Limited Adresse: Atlantic House, PO Box 4800, Earley Reading RG5 4GB, Royaume-Uni

K. OYURI Directeur général M. Philip Wicks

1Remarques et dos de couverture

NOTES

2009

X750-012541

X750225-7301

7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760 JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145.

2009

X750-012541

X750225-7301

Imprimé au Japon

0x0xxxx zzzz ES

1Buchdeckel

DEUTSCH (Originalanweisungen)

BEDIENUNGSANLEITUNG

HECKENSCHNEIDER

HCAS-235ES

WARNUNG

LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.

Wichtige Informationen

2Wichtige Informationen

Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden.

 Beabsichtigter Zweck dieses Produkts

 ECHO-Heckenschneider zeichnen sich durch ihr geringes Gewicht sowie ihre hohe Leistungsfähigkeit aus. Sie sind

mit Benzinmotoren ausgestattet und eignen sich zum Schneiden von Hecken und Sträuchern.

 Verwenden Sie das Gerät nur für den oben angegebenen Zweck.

 Benutzer des Geräts

 Verwenden Sie dieses Produkt erst, nachdem Sie die Bedienungsanleitung sorgfältig gelesen und den Inhalt genau

verstanden haben.

 Das Produkt darf von keiner Person verwendet werden, die die Bedienungsanleitung nicht gelesen hat, an Erkältung,

Müdigkeit oder einer anderen körperlichen Schwäche leidet. Das Produkt darf nicht von Kindern verwendet werden.

 Seien Sie sich bewusst, dass der Benutzer für Unfälle bzw. Gefährdungen anderer Personen oder deren Eigentum

verantwortlich ist.

 Allgemeines zu dieser Bedienungsanleitung

 Diese Bedienungsanleitung enthält wichtige Informationen über die Bedienung und Instandhaltung Ihres Produkts.

Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut.

 Bewahren Sie die Anleitung stets an einem schnell zugänglichen Ort auf.  Sollte die Anleitung verloren gehen oder aufgrund von Beschädigungen nicht mehr lesbar sein, besorgen Sie sich bitte

eine neue Anleitung von Ihrem ECHO-Händler.

 Die in dieser Anleitung verwendeten Einheiten sind SI-Einheiten (Système International d'unités; Internationales

Einheitensystem). Zahlenangaben in Klammern sind Referenzwerte, bei denen mitunter geringe Umrechnungsfehler vorliegen können.

 Verleihen oder Übereignen des Produkts

 Wenn Sie das in dieser Anleitung beschriebene Produkt verleihen, muss die Person, die das Produkt ausleiht und

verwendet, auch die zugehörige Bedienungsanleitung erhalten. Wenn Sie das Produkt einer anderen Person übereignen, muss die Bedienungsanleitung zusammen mit dem Produkt ausgehändigt werden.

 Anfragen

 Bei Fragen bezüglich Informationen zum Produkt, Erwerb von Verbrauchsmaterial, zu Reparaturen u. Ä. wenden Sie

sich bitte an Ihren ECHO-Händler.

 Anmerkungen

 Um Weiterentwicklungen des Produkts Rechnung zu tragen, bleiben dem Hersteller Änderungen am Inhalt dieser

Anleitung vorbehalten. Einige Abbildungen in dieser Anleitung können vom Produkt abweichen, um Sachverhalte klarer darzustellen.

 Vor Inbetriebnahme des Produkts müssen einige Teile montiert werden.  Bei Unklarheiten oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler.

 Sonderfunktion dieses Modells: „ES-Start"

 Der „ES-Start" erzeugt ausreichend Drehmoment, um die Kurbelwelle auf die für die Zündung erforderliche Drehzahl

zu beschleunigen, wobei kaum Rückschlag entsteht. Der „ES"-Start erleichtert das Starten des Motors erheblich.

Hersteller

YAMABIKO CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN

Autorisierter Repräsentant in Europa

Atlantic Bridge Limited

Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, United Kingdom

Inhalt

Sichere Verwendung des Produkts .................................................................................... 4

Warnhinweise ................................................................................................................ 4

Sonstige Kennzeichnungen........................................................................................... 4

Symbole.........................................................................................................................4

Stelle, an der sich der Sicherheitsaufkleber befindet..................................................... 5

Umgang mit Kraftstoff .................................................................................................... 7

Umgang mit dem Motor ................................................................................................. 8

Umgang mit dem Produkt.............................................................................................. 9

Packliste ........................................................................................................................... 13

Beschreibung....................................................................................................................14

Bevor Sie beginnen .......................................................................................................... 15

Zusammenbau............................................................................................................. 15

Verstellen des Schnittwinkels ...................................................................................... 16

Bereitstellen des Kraftstoffs......................................................................................... 17

Bedienung des Motors ...................................................................................................... 18

Starten des Motors ...................................................................................................... 18

Stoppen des Motors .................................................................................................... 19

Schneiden von Hecken und Sträuchern ........................................................................... 20

Grundlagen / Heckenschneiden .................................................................................. 20

Wartung und Pflege .......................................................................................................... 21

Wartungsrichtlinien ...................................................................................................... 21

Wartung und Pflege ..................................................................................................... 21

Lagerung........................................................................................................................... 29

Langfristige Lagerung (30 Tage und länger) ............................................................... 29

Entsorgungshinweise........................................................................................................ 31

Technische Daten............................................................................................................. 32

EG-Konformitätserklärung ................................................................................................ 33

Sichere Verwendung des Produkts

Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden.

Sichere Verwendung des Produkts

 Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig.  Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung.

In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Sicherheitshinweisen beschrieben.

Warnhinweise

Auf Situationen, in denen eine Verletzungsgefahr für den Bediener und andere Personen besteht, wird in dieser Anleitung und auf dem Produkt selbst durch die nachstehenden Warnhinweise aufmerksam gemacht. Lesen Sie diese Warnhinweise genau durch, und befolgen Sie sie, um sicheres Arbeiten zu gewährleisten.

GEFAHR WARNUNG VORSICHT

Dieses Symbol in Verbindung mit dem Wort „GEFAHR" macht auf Handlungen oder Bedingungen aufmerksam, die zu schweren Verletzungen oder zum Tod von Bediener und umstehenden Personen führen.

Sonstige Kennzeichnungen

Zusätzlich zu den Warnhinweisen werden in dieser Anleitung folgende erklärende Symbole verwendet:

Dieses Symbol in Verbindung mit dem Wort „WARNUNG" macht auf Handlungen oder Bedingungen aufmerksam, die zu schweren Verletzungen oder zum Tod von Bediener und umstehenden Personen führen können.

„VORSICHT" warnt vor einer Gefahrensituation, in der es zu leichten bis mäßigen Verletzungen kommen kann.

HINWEIS WICHTIG

Kreis mit umgekehrtem Schrägstrich bedeutet, dass das Dargestellte unzulässig ist.

Symbole

In dieser Anleitung und auf dem Produkt selbst werden verschiedene erklärende Symbole verwendet. Vergewissern Sie sich, dass Sie die Bedeutung der einzelnen Symbole genau verstehen.

Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols

Bedienungsanleitung sorgfältig durchlesen

Augen-, Ohren- und Kopfschutz tragen

Hinweise dieser Art enthalten Tipps zur Verwendung, Pflege und Wartung des Produkts.

Umrahmter Text mit der Überschrift „WICHTIG" enthält wichtige Informationen zur Verwendung, Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.

Benzin- und Ölgemisch

Kraftstoffpumpe

Sicherheit/Alarm

Gefahr der Fingerabtrennung

Vergaserjustierung – Niederlastbetrieb

Vergaserjustierung – Volllastbetrieb

Sichere Verwendung des Produkts

Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols

NOTAUS

Nicht in Räumen mit schlechter Belüftung verwenden

Achtung, Brandgefahr

Achtung, Stromschlag-Gefahr Schutz der Umwelt!

Achtung, heiße Bereiche

Vergaserjustierung – Leerlaufdrehzahl

Choke-Position bei Kaltstart (Choke geschlossen)

Choke-Position bei Betrieb (Choke geöffnet)

Garantierter Schallleistungspegel

Motorstart

Stelle, an der sich der Sicherheitsaufkleber befindet

 Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie

sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.

 Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat,

erwerben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem ECHO-Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an. Der Sicherheitsaufkleber muss stets gut lesbar sein.

1. Sicherheitsaufkleber (Teilenummer 890617-12361)

Sichere Verwendung des Produkts

2. Sicherheitsaufkleber (Teilenummer X505-002310)

Sichere Verwendung des Produkts

Umgang mit Kraftstoff

GEFAHR

Beim Auftanken in sicherer Entfernung von Brandherden bleiben

Kraftstoff ist leicht entflammbar und kann bei falschem Umgang schnell in Brand geraten. Gehen Sie beim Mischen, Lagern und Betanken mit äußerster Vorsicht vor. Andernfalls kann es zu schweren Brandverletzungen kommen. Befolgen Sie sorgfältig die folgenden Anweisungen.

 Beim Betanken auf keinen Fall rauchen oder Feuer in die Nähe bringen.  Niemals betanken, während der Motor heiß ist oder läuft.  Andernfalls könnte sich der Kraftstoff entzünden und zu Verbrennungen führen.

Behälter und Ort des Betankens

 Nur zugelassene Kraftstoffbehälter verwenden.  Kraftstofftanks und -kanister können unter Druck

stehen. Kraftstofftankdeckel immer langsam öffnen, damit sich der Druck ausgleichen kann.

 Kraftstofftanks NIEMALS in geschlossenen Räumen

befüllen. Kraftstofftanks IMMER im Freien und auf sicherem Untergrund befüllen.

Verschütteter Kraftstoff ist feuergefährlich

Befolgen Sie beim Betanken folgende Sicherheitsregeln:  Füllen Sie den Tank nicht bis zur Einfüllöffnung auf.

Befüllen Sie den Tank nur bis zur vorgeschriebenen Höhe (nur bis zum Ansatz des Einfüllstutzens).

 Wischen Sie Kraftstoff, der aufgrund von Überfüllung

über- oder ausläuft, sofort auf.

 Verschließen Sie den Kraftstofftankdeckel nach dem

Betanken wieder fest.

 Verschütteter Kraftstoff kann sich entzünden und

Verbrennungen verursachen.

Motor nicht am Ort der Betankung starten

 Der Motor darf nicht an dem Ort gestartet werden, an

dem die Betankung stattfand. Bevor Sie den Motor starten, entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte.

 Beim Betanken übergelaufener

Kraftstoff kann sich leicht entzünden.

Ausgetretener Kraftstoff stellt eine Brandgefahr dar

 Achten Sie nach dem Betanken

stets darauf, dass aus der Kraftstoffleitung, an den Kraftstoffdichtungen und rund um den Kraftstofftankdeckel kein Kraftstoff austritt.

 Sollten Sie feststellen, dass Kraftstoff austritt, stellen

Sie sofort die Verwendung des Produkts ein, und wenden Sie sich an Ihren ECHO-Händler, um es reparieren zu lassen.

 Ausgetretener Kraftstoff stellt in jedem Fall eine

Brandgefahr dar.

1. Kraftstofftank

2. Ansatz des Einfüllstutzens

Sichere Verwendung des Produkts

Umgang mit dem Motor

WARNUNG

Starten des Motors

Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln:  Stellen Sie beim Einsatz des Gerätes stets sicher, dass

alle Griffe und Schutzvorrichtungen montiert sind.

 Überprüfen Sie, ob alle Schrauben und Muttern fest

angezogen sind.

 Vergewissern Sie sich, dass nirgendwo Kraftstoff

ausgetreten ist.

 Stellen Sie sicher, dass die Schneidmesser weder

beschädigt noch übermäßig abgenutzt sind. Nehmen Sie das Gerät nicht in Betrieb, wenn Ihnen Unregelmäßigkeiten auffallen.

 Platzieren Sie das Produkt an einem ebenen, gut

belüfteten Ort.

 Sorgen Sie für ausreichenden Abstand rund um das

Produkt, und lassen Sie keine Personen oder Tiere in die Nähe.

 Entfernen Sie jegliche Hindernisse.  Stellen Sie sicher, dass die Schneidmesser weder mit

dem Boden oder noch mit irgendwelchen Hindernissen in Berührung kommen können.

 Starten Sie den Motor mit dem Gashebel in der

Leerlaufstellung.

 Halten Sie das Produkt beim Starten des Motors auf

dem Boden fest.

 Halten Sie das Gerät beim Starten des Motors nicht in

die Luft.

 Eine Nichtbefolgung der Sicherheitsregeln kann zu

Unfällen, Verletzungen oder sogar zum Tod führen.

Nach dem Starten des Motors auf ungewöhnliche Vibrationen oder Geräusche achten

 Vergewissern Sie sich, dass nach dem Starten des

Motors keine ungewöhnlichen Vibrationen oder Geräusche wahrzunehmen sind. Verwenden Sie das Produkt nicht, wenn Sie ungewöhnliche Vibrationen oder Geräusche feststellen. Wenden Sie sich an Ihren ECHO-Händler, um es reparieren zu lassen.

 Durch abfallende oder absplitternde Teile kann es zu

schweren Verletzungen kommen.

Während des Betriebs keine stark erhitzten oder spannungsführenden Teile berühren.

Die folgenden stark erhitzten oder spannungsführenden Teile des Produkts dürfen während des Betriebs und einige Zeit danach nicht berührt werden:  Schalldämpfer, Zündkerze, Gehäuse und

andere stark erhitzte Teile.

 Berührungen solcher stark erhitzter Teile

können zu Verbrennungen führen.

 Zündkerze, Zündkabel und andere

spannungsführende Teile

 Sie könnten einen Stromschlag erleiden,

wenn Sie während des Betriebs ein spannungsführendes Teil berühren.

Bei Feuer oder Rauch steht Sicherheit an erster Stelle

 Wenn Flammen aus dem Bereich des Motors kommen

oder Rauch aus einem anderen Teil als dem Auspuff austritt, entfernen Sie sich zunächst von dem Produkt, um Ihre eigene körperliche Sicherheit zu gewährleisten.

 Werfen Sie mit einer Schaufel Sand oder

ähnliches Material auf das Feuer, um eine Ausbreitung zu verhindern, oder löschen Sie den Brand mit einem Feuerlöscher.

 Eine Panikreaktion könnte zu einer

Ausbreitung des Feuers oder anderen Schäden führen.

Auspuffgase sind giftig

 Die Auspuffgase des Motors enthalten giftige

Substanzen. Verwenden Sie das Produkt nicht in geschlossenen Räumen, in Treibhäusern aus Kunststoff oder an anderen schlecht belüfteten Orten.

 Die Auspuffgase können zu Vergiftungen führen.

Schalten Sie den Motor ab, bevor Sie das Produkt überprüfen oder warten

Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten:  Motor abschalten und Produkt erst überprüfen bzw.

warten, wenn der Motor abgekühlt ist

 Andernfalls können Sie sich verbrennen.  Entfernen Sie den Zündkerzenstecker, bevor Sie

Überprüfungen und Wartungen durchführen.

 Wenn das Produkt unerwarteterweise gestartet wird, kann

es zu Unfällen kommen.

Überprüfen der Zündkerze

Beachten Sie beim Überprüfen der Zündkerze die folgenden Sicherheitsregeln:  Wenn die Elektroden oder Kontakte verschlissen sind

oder die Keramikteile Risse aufweisen, ersetzen Sie sie durch neue Teile.

 Die Funkenprüfung (zur Feststellung, ob die Zündkerze

einen Zündfunken wirft) muss von Ihrem ECHOHÄNDLER durchgeführt werden.

 Die Funkenprüfung darf nicht in der Nähe der

Zündkerzenöffnung durchgeführt werden.

 Die Funkenprüfung darf nicht an Orten durchgeführt

werden, an denen verschütteter Kraftstoff oder entflammbare Gase vorhanden sind.

 Die Metallteile der

Zündkerze dürfen nicht berührt werden.

 Die Zündkerze könnte ein

Feuer entzünden oder Ihnen einen elektrischen Schlag versetzen.

Sichere Verwendung des Produkts

Umgang mit dem Produkt

Allgemeine Sicherheitsregeln

WARNUNG

Bedienungsanleitung

 Lesen Sie die Bedienungsanleitung vor

der Inbetriebnahme des Produkts aufmerksam durch, um eine korrekte Bedienung zu gewährleisten.

 Andernfalls kann es zu Unfällen

bzw.schweren Verletzungen kommen.

Produkt nur für den vorgesehenen Zweck verwenden

 Das Produkt darf nicht für andere als die in dieser

Bedienungsanleitung genannten Zwecke verwendet werden.

 Andernfalls kann es zu Unfällen bzw. schweren

Verletzungen kommen.

Keine Veränderungen am Produkt vornehmen

 An dem Produkt dürfen keine Veränderungen

vorgenommen werden.

 Andernfalls kann es zu Unfällen bzw. schweren

Verletzungen kommen. Funktionsfehler, die auf Veränderungen am Produkt zurückzuführen sind, fallen nicht unter die Herstellergarantie.

Verleihen oder Übereignen des Produkts

 Wenn Sie das Produkt verleihen, muss die ausleihende

Person auch die zugehörige Bedienungsanleitung erhalten.

 Wenn Sie das Produkt einer anderen Person

übereignen, muss die Bedienungsanleitung zusammen mit dem Produkt ausgehändigt werden.

 Andernfalls kann es zu Unfällen bzw. schweren

Verletzungen kommen.

Vorsorge für den Fall von Verletzungen

Für den unwahrscheinlichen Fall, dass es dennoch zu Verletzungen kommt, sollten Sie folgende Dinge vorbereitet haben:

 Verbandskasten  Hand- und Wischtücher (um etwaige Blutungen zu

stoppen)

 Trillerpfeife oder Mobiltelefon (um Hilfe rufen zu

können)

 Wenn Sie weder erste Hilfe leisten noch Hilfe rufen können,

kann sich die Verletzung verschlimmern.

Produkt nur verwenden, wenn es überprüft und gewartet wurde

 Das Produkt darf nur verwendet werden, wenn es

überprüft und gewartet wurde. Die Überprüfung und Wartung des Produkts muss regelmäßig durchgeführt werden.

 Andernfalls kann es zu Unfällen bzw. schweren

Verletzungen kommen.

Sicherheitsregeln für die Benutzung

GEFAHR

Stellen Sie den Motor, wenn die Schneidmesser blockieren, immer sofort ab!

 Versuchen Sie niemals, bei laufendem Motor einen Gegenstand, der ein Klemmen der Schneidmesser verursacht,

zu entfernen.

 Beim plötzlichen Wiederanlaufen der Schneidmesser besteht Verletzungsgefahr.

Sichere Verwendung des Produkts

WARNUNG

Benutzer des Geräts

Das Gerät darf von folgenden Personen nicht verwendet werden:

 übermüdeten Personen  alkoholisierten Personen  unter Medikamenteneinfluss stehenden Personen  schwangeren Frauen

 Personen in schlechter

körperlicher Verfassung

 Personen, die die

Bedienungsanleitung nicht gelesen haben

 Kindern  Eine Nichtbefolgung dieser

Anweisungen kann zu Unfällen führen.

Arbeitsumgebung und Bedienung

 Verwenden Sie das Gerät nicht an Orten ohne sicheren

Untergrund, etwa an steilen Hängen oder nach Regengüssen, da solche Stellen rutschig und gefährlich sind.

 Sorgen Sie stets für sicheren Stand, und halten Sie das

Gleichgewicht. Stellen Sie sich nicht auf rutschigen, unebenen oder instabilen Untergrund. Arbeiten Sie nicht in ungünstigen Stellungen oder auf Leitern. Strecken Sie sich nicht zu weit nach vorn.

 Verwenden Sie das Gerät nicht nachts oder an dunklen

Stellen mit schlechten Sichtverhältnissen.

 Schwere Schutzkleidung kann zur Ermüdung des

Anwenders und zu einem Hitzschlag führen. Planen Sie schwere Arbeiten für den frühen Morgen oder den späten Nachmittag ein, wenn es kühler ist.

 Wenn Sie fallen oder ausrutschen oder das Gerät nicht

mehr voll beherrschen, kann dies zu schweren Verletzungen führen.

Motor beim Wechsel des Arbeitsorts abstellen

Stellen Sie den Motor aus, wenn Sie sich in den unten beschriebenen Situationen an eine andere Stelle bewegen, und warten Sie, bis sich die Schneidmesser nicht mehr bewegen. Bringen Sie dann die Messerabdeckung an, und halten Sie den Schalldämpfer von Ihrem Körper weg.

 Sie suchen Ihren Arbeitsbereich auf  Sie wechseln im Verlauf der Arbeit den Arbeitsbereich  Sie verlassen Ihren bisherigen Arbeitsbereich  Bei Nichtbeachtung dieser Sicherheitsregeln können

Verbrennungen oder andere schwere Verletzungen die Folge sein.

 Zum Transport des Produkts in Kraftfahrzeugen

entleeren Sie seinen Kraftstofftank, bringen Sie die Messerabdeckung an, und sichern Sie das Produkt so, dass es nicht verrutschen kann.

 Ein Transport des Produkts mit befülltem Kraftstofftank stellt

eine Brandgefahr dar.

Vibration und Kälte

Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen. Die nachstehend aufgeführten Vorkehrungen werden dringend empfohlen, da die Mindestwerte, bei denen diese Krankheit ausgelöst wird, nicht bekannt sind.  Halten Sie Ihren Körper warm, insbesondere Kopf und

Nacken, Füße und Fußgelenke sowie Hände und Handgelenke.

 Legen Sie häufige Pausen ein, in deren Verlauf Sie den

Kreislauf durch intensive Armübungen anregen, und rauchen Sie nicht.

 Begrenzen Sie die Dauerbetriebszeiten auf ein

Minimum. Teilen Sie jeden Arbeitstag so ein, dass auch Arbeiten ohne Trimmer oder tragbare Motorgeräte verrichtet werden.

 Wenn Ihre Finger schmerzen, rot und angeschwollen

sind und schließlich bleich und gefühllos werden, müssen Sie einen Arzt aufsuchen, bevor Sie sich weiterhin Kälte und Vibrationen aussetzen.

 Eine Nichtbefolgung dieser Anweisung kann zu

gesundheitlichen Schäden führen.

RSI-Syndrom

Es wird angenommen, dass eine Überanstrengung der Muskeln und Sehnen der Finger, Hände, Arme und Schultern in den betreffenden Körperteilen Schmerzen, Schwellungen, Gefühllosigkeit, Schwäche und auch akuten Schmerz verursachen kann. Durch bestimmte ständig wiederholte Handbewegungen steigt das Risiko für die Entwicklung eines RSI-Syndroms. Auf folgende Art mindern Sie das Risiko des RSI-Syndroms:  Achten Sie darauf, dass Sie Ihr Handgelenk nicht zu

sehr beugen, strecken oder verdrehen.

 Legen Sie von Zeit zu Zeit Pausen ein, um wiederholte

Bewegungen zu minimieren, und lassen Sie Ihre Hände ruhen. Reduzieren Sie die Geschwindigkeit und den Kraftaufwand, mit denen Sie die Wiederholungsbewegung ausführen.

 Führen Sie geeignete Übungen zur Stärkung der Hand-

und Armmuskulatur durch.

 Suchen Sie einen Arzt auf, wenn Sie ein Prickeln,

Gefühllosigkeit oder Schmerzen in Ihren Fingern, Händen, Handgelenken oder Armen bemerken. Je früher das RSI-Syndrom erkannt wird, desto eher lässt sich eine dauerhafte Schädigung von Nerven und Muskeln verhindern.

 Eine Nichtbefolgung dieser Anweisung kann zu

gesundheitlichen Schäden führen.

Sichere Verwendung des Produkts

WARNUNG

Vor dem Arbeiten mit dem Produkt alle Fremdkörper und Hindernisse aus dem Arbeitsbereich entfernen

 Überprüfen Sie den Bereich, in dem das Gerät

eingesetzt werden soll. Entfernen Sie alle Steine, Metallteile und anderen Gegenstände, die das Gerät blockieren oder beschädigen könnten.

 Vom Schneidmesser abprallende Gegenstände können

Unfälle und schwere Verletzungen verursachen.

Motor bei Problemen sofort abstellen

Stellen Sie den Motor in den nachfolgend genannten Situationen sofort ab, und vergewissern Sie sich, dass sich die Schneidvorrichtung nicht mehr bewegt. Überprüfen Sie dann die einzelnen Bereiche des Geräts. Ersetzen Sie beschädigte Teile durch neue.  Die Schneidvorrichtung kommt beim Arbeiten mit

einem Stein, Baum, Pfosten oder einem anderen Hindernis in Berührung.

 Das Produkt beginnt plötzlich, ungewöhnlich zu

vibrieren.

 Wenn beschädigte Teile weiter verwendet werden, kann

dies zu Unfällen bzw. schweren Verletzungen führen.

Betrieb

 Halten Sie mit einer Hand den vorderen und mit der

anderen den hinteren Griff fest, die Daumen und Finger Ihrer beiden Hände müssen dabei den Griff fest umschließen.

 Entfernen Sie niemals die Hände vom Gerät, solange

sich das Schneidmesser bewegt.

 Legen Sie das Gerät flach auf den Boden, wenn Sie den

Schnittwinkel ändern möchten, und sorgen Sie dafür, dass sich der Schalter dabei in der Stellung „STOP" befindet. Ändern Sie den Schnittwinkel niemals im Stehen!

 Bei Nichtbeachtung dieser Anweisungen wird das Gerät

nicht ausreichend stabilisiert; dies kann zu schwerwiegenden Verletzungen führen.

Gefahrenzone im 15-m-Radius

Der Bereich in einem Radius von 15 m rund um dieses Gerät gilt als Gefahrenzone. Beachten Sie bei der Arbeit mit diesem Gerät folgende Sicherheitsregeln:  Lassen Sie keine Personen (insbesondere Kinder) oder

Tiere in die Gefahrenzone.

 Betritt eine andere Person die Gefahrenzone, stellen Sie

den Motor aus, damit sich die Schneidmesser nicht mehr bewegen.

 Wenn Sie sich dem Bediener nähern möchten, machen

Sie ihn auf Ihre Absicht aufmerksam, zum Beispiel, indem Sie ihm aus einigem Abstand Zweige ins Sichtfeld werfen. Warten Sie dann, bis der Motor ausgestellt ist und die Schneidmesser stillstehen.

 Gestatten Sie keiner Person, das von Ihnen zu

schneidende Material festzuhalten.

 Jeder Kontakt mit den Schneidmessern kann zu schweren

Verletzungen führen.

Verwenden Sie das Gerät nicht, wenn sich die Schneidmesser im Leerlauf befinden.

 Das Gerät darf nicht verwendet werden, wenn sich die

Schneidmesser bewegen, obwohl sich der Gashebel des Heckenschneiders in Leerlaufposition befindet. Schalten Sie den Motor sofort aus und justieren Sie den Vergaser.

 Andernfalls kann es zu Unfällen bzw. schweren

Verletzungen kommen.

Stellen Sie sicher, dass sich die Schneidmesser nicht mehr bewegen, bevor Sie das Gerät auf den Boden legen.

 Setzen Sie das Produkt nach dem Ausschalten des

Motors nur ab, wenn Sie sicher sind, dass die Schneidmesser wirklich stillstehen.

 Auch nach dem Ausschalten des Motors können die

Schneidmesser beim Nachlaufen noch Verletzungen verursachen.

Schneidgut vom Schalldämpfer entfernen

 Wenn sich im Bereich des Schalldämpfers

Gegenstände wie z. B. Gras, Blätter, Zweige oder zu viel Schmiermittel ansammeln, stellen Sie den Motor ab und entfernen Sie diese Gegenstände. Achten Sie dabei darauf, nicht mit heißen Oberflächen in Berührung zu kommen.

 Andernfalls kann es zu einer Brandentwicklung kommen.

Sichere Verwendung des Produkts

WARNUNG

Produkt nicht zum Schneiden harter Gegenstände verwenden

 Verwenden Sie das Gerät nicht zum Schneiden harter

Gegenstände (z. B. Drähte oder Stahlplatten).

 Stellen Sie den Motor aus, wenn die Schneidmesser auf

ein Hindernis treffen oder nicht ordnungsgemäß funktionieren, und untersuchen Sie die Schneidmesser anschließend auf Schäden.

 Die Nichtbefolgung dieser Anweisungen kann zu einer

Beschädigung des Gerätes und zu Unfällen führen.

Schutzausrüstung

WARNUNG

Schutzausrüstung tragen

Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: a Kopfschutz (Helm): schützt den Kopf b Gehörschutzbügel oder Ohrenstöpsel: schützen das

Gehör

c Schutzbrille: schützt die Augen d Sicherheitshandschuhe: schützen die Hände vor Kälte

und Vibration

e Eng anliegende Arbeitskleidung (lange Ärmel, lange

Hosen): schützt den Körper

f Robuste, rutschfeste Stiefel oder rutschfeste

Arbeitsschuhe: schützen die Füße

 Bei Nichtbeachtung dieser Sicherheitsvorkehrungen sind Ihr

Augenlicht und Ihr Gehör gefährdet, und es drohen sonstige schwere Verletzungen.

Falls erforderlich, verwenden Sie auch folgende Schutzausrüstung:

Staubmaske: schützt das Atmungssystem Bienennetz: schützt vor angreifenden Bienen Schutzmaske: Tragen Sie bei der Überkopfarbeiten einen

Kopfschutz mit CE-Kennzeichnung und Schutzmaske.

Verwenden Sie das Produkt nicht, wenn Sie auf einer Leiter oder einem Stuhl stehen

 Führen Sie keine Schneidarbeiten durch, wenn Sie auf

einer instabilen Oberfläche stehen oder sich zum Schneiden strecken müssen.

 Verwenden Sie das Gerät nicht, wenn Sie sich ganz

oben auf einer Leiter befinden oder auf einem Stuhl stehen.

 Andernfalls kann es zu Unfällen bzw. schweren

Verletzungen kommen.

Geeignete Schutzkleidung tragen

Tragen Sie keine Krawatten, Schmuckstücke oder lose, weite Kleidungsstücke, die sich im Gerät verfangen könnten. Tragen Sie keine offenen Schuhe, und arbeiten Sie nicht barfuß oder in kurzen Hosen.

 Bei Nichtbeachtung dieser Sicherheitsvorkehrungen sind Ihr Augenlicht und Ihr

Gehör gefährdet, und es drohen sonstige schwere Verletzungen.

Packliste

 Die nachfolgend genannten Einzelteile sind in der Verpackung enthalten.  Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts.  Sollten Teile fehlen oder beschädigt sein, wenden Sie sich an Ihren ECHO-Händler.

Packliste

Nummer Bezeichnung des Teils Menge

1 Motorkopf mit Antriebswelle 1

2 Messerabdeckung 1

3 L-Schlüssel 1

4 4-mm-Sechskantschlüssel 1

5 Gabelschlüssel 1

6T-Schlüssel 1

7Schutzbrille 1

8 Bedienungsanleitung 1

Beschreibung

1. Messer Doppelte, hin- und herlaufende Messer, auf einer

Messer-Führungsleiste montiert. Zweischneidige Messer sind auf beiden Messerseiten geschärft.

2. Messer-Indexierring Ziehen Sie den Ring zum Ändern

des Schnittwinkels heraus, und drehen Sie ihn um 90° in die Entriegelungsstellung.

3. Getriebegehäuse Im Getriebegehäuse befindet sich das

Getriebe, über das die Schneidmesser angetrieben werden. Durch die drehbare Lagerung können die Schneidmesser um insgesamt 75° verstellt werden und so verschiedene Stellungen in Winkelschritten von 15° einnehmen.

4. Messereinstellgriff Bietet einen sicheren Griff beim

Verstellen des Schnittwinkels.

5. Vorderer Handgriff (für die linke Hand) Zur

Schneidvorrichtung hin angebrachter Handgriff.

6. Antriebswellenbaugruppe Mit flexibler Antriebswelle,

hinterer Griffbaugruppe, vorderem Griff und Sicherheitsaufkleber.

7. Stoppschalter Dient dem Starten des Motors. Bewegen

Sie den Schalter nach vorn, um den Motor zu starten und zurück in die Stellung „STOP", um den Motor zu stoppen.

8. Gashebelsperre Dient zum Arretieren des Gashebels im

Leerlauf, bis Sie mit der rechten Hand den Griff ganz umgriffen haben.

9. Griff hinten rechts Gepolsterter Griff für die rechte Hand.

10. Zündkerze

11. Auspuffabdeckung Dient zum Schutz vor

versehentlicher Berührung mit dem heißen Schalldämpfer.

12. Startergriff An diesem Griff ziehen, um den Motor zu starten. („ES-Start")

13. Kraftstofftankdeckel Verschließt den Kraftstofftank.

14. Kraftstofftank Enthält Kraftstoff und Kraftstofffilter.

15. Luftfilterabdeckung Deckt den Luftfilter ab.

16. Gashebel Regelt die Motordrehzahl und wird durch den Bediener mit einem Finger betätigt.

17. Messerabdeckung Zum Abdecken des Messers während des Transports und der Lagerung. Entfernen Sie die Messerabdeckung, bevor Sie das Gerät verwenden.

Bevor Sie beginnen

Zusammenbau

WARNUNG

Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen.

 Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen

führen.

Erf. Werkzeuge:

4-mm-Sechskantschlüssel, Schraubendreher.

Erf. Teile:

Motorkopf mit Antriebswellenbaugruppe und Getriebe mit

Messerbaugruppe.

1. Schieben Sie das Getriebe mit der Messerbaugruppe auf die Antriebswelle. Vergewissern Sie sich, dass die flexible

1. Schraube

2. Positionierloch

3. Schraube

Antriebswelle in das Loch im Antriebsrad eingreift.

2. Richten Sie die Schraube und das Positionierloch im Antriebswellengehäuse aufeinander aus, und ziehen Sie beide Schrauben fest.

1. Vorderer Griff

2. Pfeilmarkierung

WARNUNG

 Tragen Sie beim Arbeiten mit den Schneidmessern des

Heckenschneiders robuste Handschuhe. Vergewissern Sie sich, dass der Motor zuerst ausgeschaltet wurde und die Messer zum Stillstand gekommen sind, wenn die Schneidmesser des Heckenschneiders während der Arbeit ausgetauscht werden müssen.

 Stellen Sie sicher, dass der Kraftstofftankdeckel fest

zugeschraubt ist.

 Andernfalls kann es zu Unfällen, schweren Verletzungen

oder Bränden kommen.

WICHTIG

Montieren Sie den Griff so, dass er nicht weiter von Ihnen entfernt ist als die Pfeilmarkierung und die Sicherheitsaufkleber( ).

3. Sicherheitsaufkleber

Bevor Sie beginnen

Verstellen des Schnittwinkels

GEFAHR

 Verstellen Sie die Messer niemals bei laufendem Motor!  Andernfalls kann es zu Verletzungen bzw. schweren Unfällen kommen.

WARNUNG

 Die Schneidmesser des Heckenscheiders sind extrem scharf. Verstellen Sie die Schneidmesser niemals ohne

Handschuhe.

 Stellen Sie den Heckenschneider niemals mit einem Ende auf den Boden, um den Schnittwinkel zu verstellen.

Ansonsten können schwere Verletzungen die Folge sein.

 Getriebegehäuse wird im Betrieb HEISS. Halten Sie das Gerät immer an der Messergriffbaugruppe fest, wenn Sie den

Schnittwinkel verstellen. Ansonsten können schwere Verletzungen die Folge sein.

 Andernfalls kann es zu Verletzungen bzw. schweren Unfällen kommen.

1. Legen Sie das Gerät auf einer ebenen und sauberen Fläche ab. Stellen Sie sicher, dass sich der Stoppschalter in der Stellung „STOP" befindet.

1. Zündschalter 2. Gashebel

1. Indexierring 2. Drehung 90°

1. Einstellgriff 2. Drehung 90°

2. Ziehen Sie den Indexierring heraus, und drehen Sie ihn um 90° in die Entriegelungsstellung.

3. Drehen Sie den Heckenschneider um 90°, sodass der Indexierring nach unten zeigt.

4. Drehen Sie die Schneidmesser in die gewünschte Schneidposition.

5. Drehen Sie den Indexierring um 90°, um die Schneidmesser in diesem Winkel zu fixieren.

1. Indexierring 2. Drehung 90°

Bevor Sie beginnen

Bereitstellen des Kraftstoffs

GEFAHR

 Kraftstoff ist leicht entflammbar und kann bei falschem Umgang schnell in Brand geraten.

Lesen und befolgen Sie die Sicherheitsanweisungen im Abschnitt „Sichere Verwendung des Produkts" in dieser Bedienungsanleitung.

 Nachdem Sie den Tank mit Kraftstoff befüllt haben, schrauben Sie den Tankdeckel fest zu,

und stellen Sie sicher, dass aus der Kraftstoffleitung, an den Dichtungen und im Bereich des Tankdeckels kein Kraftstoff austritt. Sollten Sie feststellen, dass Kraftstoff austritt, stellen Sie sofort die Verwendung des Produkts ein, und wenden Sie sich an Ihren ECHOHändler, um es reparieren zu lassen.

 Eine Entzündung des Kraftstoffs kann zu Verbrennungen und Bränden führen.

VORSICHT

Im Kraftstofftank und in der Umgebungsluft herrschen unterschiedliche Drücke. Lösen Sie deshalb zum Betanken den Tankdeckel zunächst nur leicht, um die Druckdifferenz auszugleichen.

 Andernfalls kann es vorkommen, dass Kraftstoff herausspritzt.

HINWEIS

Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Mischen Sie den Kraftstoff nicht direkt im Kraftstofftank.

Kraftstoff

Kraftstoffversorgung

1. Kraftstofftank 2. Ansatz des Einfüllstutzens

 Der Kraftstoff ist ein Gemisch aus Normalbenzin und

hochwertigem Markenöl für luftgekühlte Zweitaktmotoren. Verwenden Sie bleifreies Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol.

 Empfohlenes Mischverhältnis: 50 : 1 (2%) für Öl nach ISO-L-

EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50 : 1 Öl.

- Mischen Sie den Kraftstoff nicht direkt im MotorKraftstofftank.

- Achten Sie darauf, dass kein Benzin oder Öl verschüttet wird. Wischen Sie verschütteten Kraftstoff stets auf.

- Gehen Sie mit Benzin vorsichtig um. Es ist äußerst leicht entzündlich.

- Lagern Sie Benzin nur in zugelassenen Behältern.

 Führen Sie die Betankung nur an gut belüfteten Orten durch.

Füllen Sie Kraftstoff niemals in Innenräumen ein oder um.

 Platzieren Sie das Produkt und den Befüllungskanister

während des Betankens auf dem Boden. Führen Sie die Betankung nicht auf der Ladefläche von Lkws oder an ähnlichen Orten durch.

 Achten Sie beim Betanken stets darauf, dass der Füllstand

den Ansatz des Einfüllstutzens nicht übersteigt.

 Im Kraftstofftank und in der Umgebungsluft herrschen

unterschiedliche Drücke. Lösen Sie deshalb zum Betanken den Tankdeckel zunächst nur leicht, um die Druckdifferenz auszugleichen.

 Wischen Sie verschütteten Kraftstoff sofort auf.  Bevor Sie den Motor starten, entfernen Sie sich mindestens

3 m von der Stelle, an der die Betankung durchgeführt wurde.

 Bewahren Sie den Befüllungskanister an einem schattigen Ort

in weiter Entfernung von Brandquellen auf.

Bedienung des Motors

Starten des Motors

WARNUNG

 Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4 im Abschnitt „Sichere Verwendung

des Produkts", um eine einwandfreie Bedienung des Geräts sicherzustellen.

 Das Gerät startet, sobald der Motor eingeschaltet wird. Dies kann zu einem Kontrollverlust und zu schweren

Verletzungen führen. Halten Sie die beweglichen Teile des Geräts fern vom Boden und von Gegenständen, die eingezogen oder weggestoßen werden könnten.

 Justieren Sie zunächst den Vergaser, wenn sich die Schneidmesser beim Starten bewegen, obwohl sich der

Gashebel in der Leerlaufstellung befindet. Erst danach können Sie das Gerät gefahrlos verwenden.

 Die Schneidmesser setzen sich in Bewegung, sobald der Motor die Drehzahl erreicht, bei der die Kupplung einrückt.  Eine Nichtbefolgung der Sicherheitsregeln kann zu Unfällen, Verletzungen oder sogar zum Tod führen.

HINWEIS

 Ziehen Sie den Startergriff zuerst langsam und dann allmählich schneller heraus. Ziehen Sie das Starterseil höchstens auf 2/

3 seiner Länge heraus.

 Lassen Sie den Startergriff beim Zurückschnellen nicht los.

Starten eines kalten Motors

1. Zündschalter

2. Gashebel

1. Kraftstoffpumpe

2. Chokehebel

3. Kaltstart

3. Gashebelsperre

4. Starten

4. Betrieb

5. Startergriff

(Stecken Sie den Zündkerzenstecker wieder auf, wenn das Produkt lange Zeit nicht benutzt wurde.)

Beim Starten kommt es darauf an, ob der Motor kalt oder warm ist. Gehen Sie bei einem kalten Motor folgendermaßen vor:

1. Entfernen Sie die Schneidmesserabdeckung, und überprüfen Sie die Schneidmesser. Falls es Schäden aufweist, ersetzen Sie es durch ein neues.

2. Legen Sie das Produkt flach auf den Boden, und sorgen Sie durch Unterlegen eines Balkens oder eines ähnlichen Hilfsmittels dafür, dass die Messer weder den Boden noch irgendein Hindernis berühren.

3. Vergewissern Sie sich, dass nirgendwo Kraftstoff austritt.

4. Stellen Sie den Zündschalter auf „Start".

5. Stellen Sie den Chokeknopf auf die Position „Kaltstart".

6. Betätigen Sie die Kraftstoffpumpe so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat.

1. Startergriff („ES-Start")

7. Nachdem Sie die Sicherheit des Arbeitsbereichs überprüft haben, umfassen Sie den vorderen Handgriff fest mit der rechten Hand (siehe Abbildung), und ziehen Sie mehrmals am Startergriff.

8. Falls Sie ein explosionsartiges Geräusch hören und der Motor sofort stillsteht, stellen Sie den Chokeknopf auf „Run" (Betrieb), und ziehen Sie wiederholt am Startergriff, um den Motor zu starten.

9. Falls der Motor beim Ausführen von Schritt 7 (siehe oben) sofort anspringt, stellen Sie den Chokehebel langsam wieder auf „Run" (Betrieb).

10. Lassen Sie den Motor eine Weile im Leerlauf warmlaufen.

11. Lösen Sie die Gashebelsperre und betätigen Sie langsam

Warmlaufen des Motors

Starten eines warmen Motors

Bedienung des Motors

den Gashebel.

1. Sobald der Motor läuft, lassen Sie ihn 2 bis 3 Minuten im Leerlauf (niedrige Drehzahl) warmlaufen.

2. Das Warmlaufen des Motors sorgt für eine gleichmäßigere Schmierung im Inneren. Lassen Sie den Motor vollständig warmlaufen, insbesondere bei Kälte.

1. Stellen Sie den Zündschalter auf „Start".

2. Stellen Sie sicher, dass sich der Gashebel in der Leerlaufstellung befindet.

1. Zündschalter

2. Gashebel

1. Kraftstoffpumpe

2. Chokehebel

3. Kaltstart

3. Gashebelsperre

4. Starten

4. Betrieb

5. Startergriff

Stoppen des Motors

1. Zündschalter 2. Gashebel

3. Stellen Sie sicher, dass sich der Chokehebel in der Position „Run" (Betrieb) befindet.

4. Sofern Kraftstoff im Tank vorhanden ist, ziehen Sie am Startergriff, um den Motor zu starten.

5. Ist kein Kraftstoff in der Kraftstoffpumpe sichtbar, betätigen Sie die Kraftstoffpumpe so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat.

6. Überprüfen Sie die Sicherheit des Arbeitsbereichs, und ziehen Sie zum Starten des Motors am Startergriff.

1. Lassen Sie den Gashebel los und bringen Sie den Motor auf Leerlaufdrehzahl (niedrige Drehzahl).

2. Stellen Sie den Zündschalter in die Position „Stopp".

3. Stoppen Sie den Motor im Notfall sofort mit Hilfe des Zündschalters.

4. Falls der Motor dadurch nicht gestoppt wird, bringen Sie den Chokehebel in die Position „Kaltstart". Der Motor wird „abgewürgt" und dadurch angehalten (Choke-Stopp).

∗ Wenn sich der Motor mit dem Stoppschalter nicht stoppen

lässt, lassen Sie den Zündschalter von Ihrem ECHO-Händler überprüfen und reparieren, bevor Sie das Produkt erneut verwenden.

Schneiden von Hecken und Sträuchern

Schneiden von Hecken und Sträuc hern

Grundlagen / Heckenschneiden

HINWEIS

 Dieses Gerät ist für das Schneiden von Sträuchern und Hecken mit Zweigen von max. 6 mm Durchmesser ausgelegt.  Führen Sie alle Schneidarbeiten bei Vollgas durch. Wenn Sie mit geringeren Geschwindigkeiten als Vollgas arbeiten, schleift

möglicherweise die Kupplung; dies kann zu einer Beschädigung der Kupplung führen. Lassen Sie den Motor nicht mit Vollgas laufen, wenn Sie keine Schneidarbeiten durchführen.

Wenn nach dem Starten des Motors der Gashebel betätigt wird, erhöht sich die Motordrehzahl, und die Messer setzen sich in Bewegung. Stellen Sie die Motordrehzahl je nach Aufgabe ein (z. B. entsprechend der zu schneidenden Hecke/ Aststärke).

1. Gashebel

2. Hohe Drehzahl

3. Leerlauf

1. Halten Sie die Heckenschere fest am Griff und drücken Sie den Gashebel zum Beschleunigen des Motors.

2. Halten Sie die Heckenschere so, dass die Schneidzähne leicht zur Hecke oder zum Gebüsch hin geneigt sind, und beginnen Sie mit dem Schneiden.

WARNUNG

 Niemals die Hände vom Gerätegriff nehmen, solange

sich die Schneidmesser bewegen.

 Der Motor läuft weiter, selbst wenn sich die

Schneidmesser wegen eines Hindernisses nicht mehr bewegen. Wenn das geschieht, stellen Sie den Motor ab, ziehen Sie das Zündkabel ab und entfernen Sie das Hindernis.

 Andernfalls kann es zu Unfällen, schweren Verletzungen

oder Bränden kommen.

Wartung und Pflege

Wartungsrichtlinien

Komponente Wartung Seite Vor der Verwendung Monatlich

Luftfilter Reinigen / ersetzen 21 •

Kraftstofffilter Überprüfen / reinigen / ersetzen 22 •

Zündkerze Überprüfen / reinigen / justieren /

ersetzen

Vergaser Justieren / ersetzen und justieren 22 •

Kühlsystem Überprüfen / reinigen 22 •

Schalldämpfer Überprüfen/festziehen 23 •

Schalldämpfer Reinigen 23 •*

Antriebswelle Schmieren 26 •**

Messerantrieb Schmieren 26 •***

Anlasser Überprüfen - •

Messer Überprüfen/reinigen/schmieren 24 •

Kraftstoffsystem Überprüfen 23 •

Schrauben, Bolzen und Muttern Überprüfen/festziehen/ersetzen - •

24 •

WICHTIG

Angegeben sind die maximalen Zeitabstände. Die Häufigkeit der erforderlichen Wartungsarbeiten richtet sich nach der tatsächlichen Beanspruchung und Ihrer Erfahrung. Zeichnen Sie die Daten der monatlich bzw. jährlich durchgeführten Inspektionen auf! * oder nach 100 Betriebsstunden (jeweils früherer Zeitpunkt gilt). ** Oder 25 Betriebsstunden (jeweils früherer Zeitpunkt gilt). *** Oder 15-25 Betriebsstunden (jeweils früherer Zeitpunkt gilt).

Wartung und Pflege

Bei Fragen oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler.

Reinigen des Luftfilters

 Schließen Sie den Choke. Lösen Sie die Verriegelung der

Luftfilterabdeckung und entfernen Sie die Luftfilterabdeckung.

 Entfernen Sie den Luftfilter (befindet sich unter der

Luftfilterabdeckung).

 Reinigen Sie den Filter durch Abbürsten oder mittels Druckluft.  Bauen Sie nun den Luftfilter wieder ein, und montieren Sie die

Abdeckung.

 Verriegeln Sie die Luftfilterabdeckung.

1. Luftfilter 2. Luftfilterabdeckung

Wartung und Pflege

Reinigung des Kraftstofffilters

 Ziehen Sie den Kraftstofffilter mit Hilfe eines Metalldrahts o. Ä.

durch die Tanköffnung heraus.

 Ziehen Sie den alten Filter von der Kraftstoffleitung ab.  Installieren Sie den neuen Filter.

HINWEIS

Ersetzen Sie den Filter, wenn er stark verschmutzt oder beschädigt ist.

1. Kraftstofffilter 2. Kraftstoffleitung

Justieren des Vergasers

WARNUNG

Nach erfolgter Vergaserjustierung darf sich die Schneidvorrichtung nicht im Leerlauf bewegen; ansonsten besteht die Gefahr schwerer Verletzungen.

VORSICHT

Die Leerlaufanschlagschraube (T) muss so justiert sein, dass sich die Schneidvorrichtung beim Starten nicht dreht. Wenden Sie sich bei Problemen mit dem Vergaser an Ihren Händler.

Jedes Gerät wird werkseitig einem Probelauf unterzogen, bei dem der Vergaser auf optimale Leistung eingestellt wird. Reinigen/wechseln Sie vor der Vergaserjustierung den Luftfilter, starten Sie den Motor, und lassen Sie ihn einige Minuten warmlaufen.

So justieren Sie den Vergaser:

Drehen Sie die Leerlaufanschlagschraube (T) im Uhrzeigersinn, bis die Schneidvorrichtung beginnt, sich zu drehen. Drehen Sie anschließend die Leerlaufanschlagschraube (T) entgegen dem Uhrzeigersinn heraus, bis sich die Schneidvorrichtung nicht mehr dreht. Drehen Sie die Leerlaufanschlagschraube (T) entgegen dem Uhrzeigersinn heraus, und anschließend um eine zusätzliche

T: Leerlauf-Einstellschraube

Umdrehung.

Reinigung der Zylinderrippen

WICHTIG

Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt. Unter folgenden Umständen kann es passieren, dass der Motor heiß läuft und sich fest frisst:  Die Luftzufuhröffnungen sind verstopft. Dadurch gelangt keine Kühlluft zum Zylinder; oder  Staub und Gras haben sich außen am Zylinder angesammelt. Durch diese Ansammlung wird der Motor isoliert, und

die Wärme kann nicht mehr abgegeben werden. Das Beheben von Verstopfungen von Kühlluft-Durchgängen bzw. die Reinigung von Zylinderrippen gelten als normale Wartungsarbeit. Störungen auf Grund mangelhafter Wartung und Pflege fallen nicht unter die Garantie.

1. Zylinderrippen 2. Luftzufuhröffnung

Reinigen des Schalldämpfers

Wartung und Pflege

 Entfernen Sie Staub und Schmutz aus den Zwischenräumen

der Rippen.

 Entfernen Sie vor jeder Verwendung Ansammlungen von

Schneidgut vom unteren Ansauggrill zwischen dem Kraftstofftank und dem Starter.

 Entfernen Sie die Schalldämpferabdeckung.  Entfernen Sie die Abdeckung des Funkenschutzsiebs, und

nehmen Sie anschließend das Sieb vom Schalldämpferkörper ab.

 Entfernen Sie Kohleablagerungen von den Bauteilen des

Schalldämpfers.

 Ersetzen Sie das Sieb, falls es Risse oder Löcher aufweist.  Setzen Sie die Bauteile in umgekehrter Reihenfolge wieder

zusammen.

1. Schalldämpfer

2. Funkenschutzsieb

3. Siebabdeckung

Überprüfen des Kraftstoffsystems

1. Kraftstofftankdeckel

2. Kraftstoffdichtung

3. Kraftstoffleitung

HINWEIS

Kohleablagerungen im Schalldämpfer führen zu einer verminderten Motorleistung. Das Funkenschutzsieb muss regelmäßig überprüft werden.

 Überprüfen Sie diesen Punkt vor jeder Verwendung.  Vergewissern Sie sich nach jeder Betankung, dass kein

Kraftstoff an den Leitungen, Dichtungen oder am Tankdeckel austritt.

 Wenn Kraftstoff oder Kraftstoffdämpfe austreten, besteht

Brandgefahr. Schalten Sie das Gerät in diesem Fall sofort aus, und lassen Sie es von Ihrem Händler überprüfen bzw. austauschen.

Wartung und Pflege

Überprüfen der Zündkerze

 Prüfen Sie den Elektrodenabstand. Der korrekte Abstand

beträgt 0,6 bis 0,7 mm.

 Prüfen Sie die Elektrode auf Verschleiß.  Prüfen Sie den Isolierkörper auf Öl- oder andere

Ablagerungen.

 Ersetzen Sie die Zündkerze ggf. durch eine neue, und ziehen

Sie sie mit 15 N•m - 17 N•m (150 kgf•cm - 170 kgf•cm) fest.

a: 0,6 - 0,7 mm

Pflege der Schneidmesser

VORSICHT

 Zum Schutz der Hände vor den scharfen Schneidmessern stets Schutzhandschuhe tragen.  Bringen Sie das Gerät bitte zu Ihrem ECHO-Händler, wenn beim Schärfen der Schneidmesser Probleme auftreten.  Eine Nichtbeachtung dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

Schmieren der Schneidmesser

Erforderliches Werkzeug:

Sauberer Lappen, Bürste, Ölkanne.

Erforderliche Teile:

Motoröl 20 W (Schmierung), Mischung aus Kerosin und 20-W-

Öl im Verhältnis 50:50 (Reinigung)

WARNUNG

 Ziehen Sie stets das Zündkabel ab, bevor Sie mit der

Wartung der Schneidvorrichtung beginnen.

 Eine Nichtbefolgung der Sicherheitsregeln kann zu

Unfällen, Verletzungen oder sogar zum Tod führen.

1. Bürsten Sie loses Schnittgut vom Messer ab, und reinigen Sie beide Schneidmesserseiten mit der Reinigungsmischung (50:50).

2. Lassen Sie die Reinigungsmischung die Harzrückstände aufweichen und wischen Sie sie dann vom Messer ab.

3. Tragen Sie sauberes Öl auf die gesamte Länge des Messers auf. Vergewissern Sie sich, dass die Messerschrauben geschmiert sind.

4. Wischen Sie überschüssiges Öl vom Messer, bevor Sie es wieder in Betrieb nehmen.

Schneidmesser schärfen (je nach Bedarf)

HINWEIS

Verwenden Sie eine Abrichtschleifmaschine, ein Endlosschleifband oder eine feine Flachfeile.

Wartung und Pflege

1. Entfernen Sie alle Muttern und Schrauben, mit denen die Schneidmesser am Messerhalter befestigt sind.

2. Nehmen Sie das Messer ab.

3. Spannen Sie das Messer in einen Schraubstock.

4. Feilen und formen Sie die Messerschneiden gemäß Abbildung.

5. Falls der Messerhalter verformt oder beschädigt ist, muss er ausgetauscht werden.

(A):6 mm Radius (B):100° (ca.) (C):45°

Wartung und Pflege

Messerabstand einstellen (je nach Bedarf)

Gegenmuttern lösen. Schneidmesserschrauben mit einem 10 mm-Gabelschlüssel festziehen. Schrauben wieder um eine 1/ 2 Umdrehung lösen. Schrauben mit dem Gabelschlüssel in dieser Position halten und Gegenmuttern mit T-Schlüssel festziehen.

1. Schraube

2. Gegenmutter

3. 1/2 Umdrehung lösen

Schmieren des Getriebegehäuses

Erf. Werkzeuge:

Fettpresse, Lappen.

Erforderliche Teile:

Fett auf Lithiumbasis.

1. Wischen Sie den Schmiernippel ab.

2. Halten Sie das Gerät gut fest und schmieren Sie den Schmiernippel vorsichtig. Schmiermittel nicht mit Druck

1. Schmiernippel

aufbringen! Bei zu hohem Druck dringt das Schmiermittel durch die Dichtungen und führt zu einer Beschädigung des Geräts. Schmieren Sie mit 1 bis 2 Fettstößen alle 15 bis

25 Betriebsstunden.

HINWEIS

Verwenden Sie ein hochwertiges Lithium-Mehrzweckfett.

Schmieren der Antriebswelle

WARNUNG

 Zum Schutz der Hände vor den scharfen Schneidmessern stets Schutzhandschuhe tragen.  Eine Nichtbeachtung dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

1. Schraube 2. Schraube

1. Antriebswelle

Erf. Werkzeuge:

4-mm-Sechskantschlüssel, sauberer Lappen, kleine Bürste,

Schraubendreher.

Erforderliche Teile:

Fett auf Lithiumbasis.

1. Drehen Sie die Schraube vorsichtig heraus. Entfernen Sie das Rohr mit der flexiblen Antriebswelle aus dem Getriebegehäuse.

2. Ziehen Sie die Antriebswelle aus der Antriebswellenbaugruppe, und reinigen Sie sie mit dem Lappen. Tragen Sie 15 ml Fett auf, sodass eine dünne Schicht entsteht.

3. Schieben Sie die flexible Antriebswelle in die Antriebswellenbaugruppe zurück. Achten Sie dabei darauf, dass kein Schmutz auf die flexible Antriebswelle gerät.

4. Richten Sie die Schraubenbohrung im Getriebegehäuse und das Positionierloch in der Antriebswellenbaugruppe aufeinander aus, setzen Sie die Schraube ein, und ziehen Sie beide Schrauben fest.

Wartung und Pflege

Fehlerbehebung

Problem Diagnose Ursache Lösung

Der Motor lässt sich nicht starten.

 Im Kraftstofftank ist kein Kraftstoff  Der Stoppschalter befindet sich in der

Position „Stopp"

 Es wurde zu viel Kraftstoff angesaugt  Elektrischer Defekt  Vergaser defekt oder innerlich

verklebt

 Interner Defekt des Motors.

 Kraftstoffversorgung  Auf „Start" stellen

 Motor nach Wartung starten  ECHO-Händler um Rat fragen  ECHO-Händler um Rat fragen

 ECHO-Händler um Rat fragen

Motor lässt sich schwer starten, Drehzahl schwankt

Motor springt an, Drehzahl lässt sich jedoch nicht erhöhen.

Der Motor geht aus  Falsch justierter Vergaser.

Der Motor lässt sich nicht ausschalten

Die Schneidmesser bewegen sich, wenn Motor im Leerlauf ist

Die Schneidmesser werden stumpf

Kraftstoff tritt in das Überlaufrohr ein

In das Überlaufrohr tritt kein Kraftstoff ein.

Die Zündkerze ist verschmutzt oder feucht.

 Kraftstoffalterung  Vergaserstörung

 Kraftstofffilter ist verstopft  Kraftstoffsystem ist verstopft  Innere Vergaserteile sind verklebt

 Kraftstoffalterung  Falscher Elektrodenabstand  Kohlenstoffablagerungen  Elektrischer Defekt

 Verschmutzter Luftfilter  Verschmutzter Kraftstofffilter  Verstopfte Kraftstoffleitung  Falsch justierter Vergaser.  Verstopfte Auspuff- oder

Schalldämpferöffnung

 Elektrischer Defekt

 Fehlfunktion Stoppschalter  NOT-AUS durchführen und

 Falsch justierter Vergaser.  Beschädigte Kupplungsfeder

 Abgenutzte Schneidmesser  Zu großer Abstand zwischen Ober-

und Untermesser

 Kupplung schleift

 Kraftstoff durch neuen

ersetzen

 ECHO-Händler um Rat fragen

 Reinigen oder ersetzen  ECHO-Händler um Rat fragen  ECHO-Händler um Rat fragen

 Ersetzen  Ersetzen  Ersetzen  ECHO-Händler um Rat fragen

 Reinigen oder ersetzen  Reinigen oder ersetzen  ECHO-Händler um Rat fragen  Justieren  Reinigen

 Justieren  ECHO-Händler um Rat fragen

ECHO-Händler um Rat fragen

 Justieren  ECHO-Händler um Rat fragen

 ECHO-Händler um Rat fragen  ECHO-Händler um Rat fragen

 ECHO-Händler um Rat fragen

 Für Überprüfung und Wartung sind entsprechende Fachkenntnisse erforderlich. Wenn Sie das Produkt nicht selbst

überprüfen, warten oder instand setzen können, wenden Sie sich an Ihren ECHO-Händler. Versuchen Sie nicht, das Gerät zu zerlegen.

 Bei Problemen oder Störungen, die nicht in der obigen Tabelle genannt werden, wenden Sie sich an Ihren ECHO-Händler.  Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von

Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen.

HINWEIS

„ES"-START (siehe Seite 2)

Wenn sich der Startergriff nicht leicht betätigen lässt, weist dies auf ein Problem im Motor hin. Bitte wenden Sie sich an Ihren Händler. Bei unsachgemäßer Demontage drohen Verletzungen.

Lagerung

Langfristige Lagerung (30 Tage und länger)

WARNUNG

Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.

 Brandgefahr.

Wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger), gehen Sie folgendermaßen vor:

1. Entleeren Sie den Kraftstofftank vollständig.

A. Entfernen Sie den gesamten Kraftstoff aus dem

Kraftstofftank.

B. Entfernen Sie den Kraftstoff aus der Kraftstoffpumpe,

indem Sie sie mehrmals drücken und wieder loslassen.

C. Starten Sie den Motor, und lassen Sie ihn mit

Leerlaufdrehzahl laufen, bis er von selbst ausgeht.

1. Zündschalter

2. Gashebel

3. Stop

2. Stellen Sie den Zündschalter in die Position „Stopp".

3. Wischen Sie Rückstände von Schmierfett, Öl, Staub und andere Ablagerungen außen am Heckenschneider ab.

4. Führen Sie die regelmäßigen Überprüfungen durch, die in dieser Bedienungsanleitung beschrieben sind.

5. Vergewissern Sie sich, dass Schrauben und Muttern fest angezogen sind. Ziehen Sie lose Schrauben und Muttern fest.

6. Entfernen Sie die Zündkerze, und füllen Sie die erforderliche Menge (ca. 10 ml) frisches Zweitaktmotoröl durch die Zündkerzenöffnung in den Zylinder ein.

A. Legen Sie ein sauberes Tuch über die

Zündkerzenöffnung.

B. Ziehen Sie zwei- bis dreimal am Startergriff, um das

Motoröl im Zylinder zu verteilen.

C. Beobachten Sie die Lage des Kolbens durch die

Zündkerzenöffnung. Ziehen Sie am Griff des Reversierstarters, bis der Kolben den oberen Totpunkt erreicht, und belassen Sie den Griff in dieser Stellung.

7. Bauen Sie die Zündkerze ein (schließen Sie den Zündkerzenstecker nicht an. )

8. Schmieren Sie die Schneidmesser mit genügend Öl, um die Bildung von Rost zu verhindern.

1. Zündkabel 2. Zündkerze

Lagerung

1. Messerabdeckung 2. Messer

9. Lassen Sie das Gerät ausreichend abkühlen und trocknen. Versehen Sie die Schneidmesser anschließend mit der Schneidmesserabdeckung, und hüllen Sie den Motorbereich zur Lagerung in eine Plastiktüte o. Ä.

10. Lagern Sie das Gerät trocken, staubfrei und für Kinder bzw. unbefugte Personen unzugänglich.

Entsorgungshinweise

 Entsorgen Sie Altöl unter Einhaltung der gesetzlichen

Vorschriften Ihres Landes.

 Auf den größeren Kunststoffteilen des Produkts befindet sich

jeweils eine Kennzeichnung (Code) des Werkstoffs. Diese Codes beziehen sich auf die folgenden Werkstoffe; entsorgen Sie diese Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes.

Kennzeichnung Werkstoff

>PA6-GF< Nylon 6 - Glasfaser

>PP-GF< Polypropylen - Glasfaser

>PE-HD< Polyethylen

 Wenn Sie Fragen zur korrekten Entsorgung von Altöl oder

Kunststoffteilen haben, setzen Sie sich bitte mit Ihrem ECHOFachhändler in Verbindung.

Technische Daten

HCAS-235ES

Maße:

Gerät, leerer Tank kg 6,5

Gerät, voller Tank kg 6,8

Fassungsvermögen: Kraftstofftank L 0,44

Schneidvorrichtung:

Typ Gegenläufig, zweiseitig

Länge mm 510

Zahnteilung mm 35

Höhe mm 21

Untersetzungsverhältnis und Schmierung: Untersetzung 3,95; hochwertiges Lithium-

Schmiermittel

Außenabmessungen: Länge x Breite x Höhe mm 1698 × 246 × 235

Motor:

Typ Luftgekühlter Zweitakt-Einzylindermotor

Hubraum ml (cm³) 21,2

Maximale Motorleistung nach ISO 8893 kW 0,66

Motordrehzahl bei maximaler Motorleistung U/min 7500

Empfohlene maximale Motordrehzahl U/min 10500

Empfohlene Leerlauf-Drehzahl U/min 3000

Vergaser Membrantyp

Zündung Schwungradmagnet – CDI-System

Zündkerze NGK BPMR8Y

Anlasser Reversierstarter; „ES-Start" (siehe Seite 2)

Kupplung Automatische Fliehkraftkupplung

Kraftstoff: Bleifreies Normalbenzin. Verwenden Sie bleifreies

Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol.

Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-

EGD-Norm (ISO/CD 13738), JASO FC, FD und ECHO Premium 50 : 1 Öl.

Verhältnis 50 : 1 (2 %)

Kraftstoffverbrauch bei maximaler Motorleistung l/h 0,45

Spezifizierter Kraftstoffverbrauch bei maximaler Motorleistung

Schalldruckpegel: (ISO 22868) LpAav = dB(A) 90,4

Garantierter Schallleistungspegel: (2000/14/EC) L

Schwingungspegel: (ISO 22867)

Vorderer Griff m/s² 9,5

Hinterer Griff m/s² 6,4

Änderungen der technischen Daten vorbehalten.

g/(kW•h) 505

dB(A) 108

Der unterzeichnete Hersteller:

YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME; TOKIO 198-8760 JAPAN

erklärt, dass das nachstehend spezifizierte neue Gerät:

TRAGBARER HECKENSCHNEIDER

Marke: ECHO Typ: HCAS-235ES

montiert durch:

ECHO, INCORPORATED 400 Oakwood Road Lake Zurich, Illinois 60047-1564

EG-Konformitätserklärung

Folgendem entspricht:

* Anforderungen der Richtlinie 98/37/EC (1998) (Verwendung der harmonisierten Norm ISO 10517 (EN 774))

* Anforderungen der Richtlinie 2004/108/EC (Verwendung der harmonisierten Norm EN ISO 14982)

* Anforderungen der Richtlinie 2002/88/EG

* Anforderungen der Richtlinie 2000/14/EG

Konformitätsermittlung nach ANHANG V

Gemessener Schallleistungspegel : 105 dB(A)

Garantierter Schallleistungspegel : 108 dB(A)

HCAS-235ES Seriennummer 37002001 und höher

Tokio, 1. Oktober 2009

YAMABIKO CORPORATION

U.S.A.

Autorisierte Vertretung in Europa:

Unternehmen: Atlantic Bridge Limited Adresse: Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Vereinigtes Königreich

K. OYURI Hauptabteilungsleiter Herr Philip Wicks

7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145.

2009

X750-012541

X750225-7301

Gedruckt in Japan

0x0xxxx zzzz ES

Echo hcas-235es Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
