Page 1

TV LED 632/631/622/621

LED TV

NÁVOD K OBSLUZE

LED TV

NÁVOD NA OBSLUHU

LED TVs

INSTRUCTION MANUAL

 Před uveden ím výrobku do provozu si d ůkladně pročtěte tento náv od abezpečnost ní pokyny, které jsou vtomto n ávodu obsaženy. Návod musí

být vžd y přiložen kpřístroji.

 Pred uvede ním výrobku do prev ádzky si dôklad ne prečítajte tento návod ab ezpečnostné po kyny, ktoré sú vtomto návode o bsiahnuté. Návod

musí byť v ždy priložený kprístroju .

 Alwa ys read the safety& use instruction s carefully before usi ng your appliance for th e  rst tim e. The user´s manual must be always included.

Page 2

Page 3

LED TV

OBSAH

NA ÚVOD ...................................................................................................................................................................................................6

INSTALACE AZAPOJENÍ TELEVIZORU ...........................................................................................................................................6

Instrukce pro sestavení stojánku ......................................................................................................................................................6

Umístění televizoru ................................................................................................................................................................................ 6

Připojení antény anapájení ................................................................................................................................................................ 6

POPI S ........................................................................................................................................................................................................... 7

Tlačítka televizoru arozhraní .............................................................................................................................................................7

Schéma připojení externích zařízení ............................................................................................................................................... 9

OVLÁDÁNÍ TELEVIZORU....................................................................................................................................................................10

Přepínání vstupů ...................................................................................................................................................................................10

Nabídka Obraz .......................................................................................................................................................................................10

Nabídka Zvuk ..........................................................................................................................................................................................11

Nabídka Kanál ........................................................................................................................................................................................12

Nabídka Zámek systému ................................................................................................................................................................... 14

Nabídka Nastavení ...............................................................................................................................................................................15

Ovládání USB ..........................................................................................................................................................................................16

ODSTRAŇOVÁNÍ POTÍŽÍ .................................................................................................................................................................... 17

TECHNICKÝ LIST ...................................................................................................................................................................................18

Page 4

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně auschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny

uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost apéče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené

během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

POZOR

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM

CHCETE- LI SNÍŽIT RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NEOT VÍREJTE

RYT NEBO ZADNÍ PANEL PŘÍSTROJE. UVNITŘ NEJSOU ŽÁDNÉ

K KOMPONENTY, KTERÉ BY MOHL UŽIVATEL SÁM OPRAVIT. VŽDY SE OBRAŤTE NA VYŠKOLENÉ ZAMĚSTNANCE SERVISU.

Symbol blesku se šipkou vrovnoramenném trojúhelníku má varovat uživatele před neizolovaným „nebezpečným napětím“ uvnitř přístroje, které může být dostatečně vysoké, aby osobám způsobilo úraz elektrickým proudem.

Vykřiční k vrovnostranném trojú helníku má informovat uživatel e otom, že se vliteratuře přiložené kpřístroji nachází mnoho důležitých pokynů pro jeho provoz aúdržbu (případně servis).

1. Přečtěte si pečlivě veškeré instrukce.

2. Instrukce uložte pro nahlédnutí vbudoucnu.

3. Věnujte pozornost upozorněním vpříručce.

4. Dodržujte všechny pokyny.

5. Nepoužívejte zařízení vblízkosti vody.

6. Čistěte výhradně suchým hadříkem.

7. Neblokujte větrací otvory. Umístěte vsouladu spokyny výrobce.

8. Neinstalujte vblízkosti zdrojů tepla, jako jsou radiátory, topná tělesa, kamna, nebo jiných spotřebičů (včetně zesilovačů) produkujících teplo.

9. Neobcházejte bezpečnostní funkce uzemněné zásuvky. Vidlice napájecí šňůry je opatřena dvěma kolíky a jedním zemnicím kontaktem, zajišťujícím vaši bezpečnost. Pokud vaše zásuvka neodpovídá vidlici napájecí šňůry tohoto televizoru, požádejte elektrikáře ovýměnu zastaralé zásuvky.

10. Chraňte napájecí šňůru, nešlapejte po ní, zabraňte jejímu smáčknutí, a to zejména v blízkosti vidlice amísta, kde vystupuje zpřístroje.

11. Používejte pouze příslušenství adoplňky doporučené výrobcem.

12. Za bouřky nebo vpřípadě, že nebudete přístroj dlouhou dobu používat, odpojte napájecí šňůru přístroje ze zásuvky.

13. Veškeré opravy svěřte kvali kovaným pracovníkům servisu. Přístroj vyžaduje servis, jestliže je jakýmkoli způsobem poškozen. Například když je poškozena napájecí šňůra nebo zástrčka, do přístroje se dostala tekutina nebo do ně j vnikl cizí předmět, byl vy staven dešti nebo vlhku, došlo kjeho pádu ne bo nefunguje obvyklým způsobem.

NEOTVÍRAT

Page 5

14. Zásuvka, ke které je televizor připojen, slouží kodpojení přístroje od sítě amusí být za všech okolností snadno přístupná.

15. Větrací otvory nesmějí být zakryty takovými předměty jako noviny, ubrusy, záclony atd., protože tím se zabraňuje nezbytnému větrání.

16. Na přístroj nestavte zdroje otevřeného ohně, jako např. hořící svíčky.

17. Dbejte na ekologickou likvidaci baterií.

18. Přístroj je určen kprovozu vmírném klimatu.

19. Zabraňte kapání vody na přístroj ajejímu vniknutí do přístroje. Na přístroj nestavte žádné předměty naplněné tekutinou, jako např. vázy skvětinami.

20. Elektrostatický výboj může způsobit selhání funkce. Funkci zařízení lze manuálně obnovit vypnutím napájení ajeho opětovným zapnutím.

VARO VÁNÍ:

Nevyst avujte přístroj dešti nebo vlh kosti snížíte tak riziko požáru n ebo úrazu elektri ckým proudem.

VARO VÁNÍ:

Baterie chraňte před působením vysokých teplot, například na přímém slunci. Baterie nevhazujte do ohně.

Tento symbol znamená, že se jedná opřístroj vdruhé ochranné třídě, sdvojitou izolací mezi nebezpečným síťovým napětím auživatelsky přístupnými partiemi. Při servisu používejte výhradně identické náhradní díly.

Varování

Tento televizní přijímač využívá při svém provozu vysoké napětí. Neodnímejte zadní kryt přístroje. Veškerý servis svěřte kvali kovaným pracovníkům.

Upozornění

Dejte pozor, aby se napájecí šňůra nezachytila pod televizorem.

Varování

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

Upozornění

O televizor se neopírejte, nenaklánějte jej anestrkejte do něj. Obzvláštní pozornost věnujte přítomnosti dětí. Pád přístroje může způsobit vážné zranění.

Varování

Zabraňte vniknutí cizích předmětů do větracích otvorů přístroje. Televizor chraňte před politím jakýmikoli tekutinami.

Upozornění

Televizor nestavte na nestabilní vozíky, stojany, police nebo stolky. Pád může způsobit poškození přístroje nebo zranění osob.

Upozornění

Nezakrývejte ventilační otvory v zadním krytu přístroje. Dostatečná ventilace je nezbytná pro správnou funkci elektrických komponentů

Upozornění

Jestliže je televizor umístěn do přihrádky obývací stěny nebo jiného uzavřeného prostoru, je nezbytné dodržet minimální vzdálenosti. Přehřívání může zkrátit životnost přístroje amůže být také nebezpečné.

Upozornění

Pokud nebudete televizor delší dobu používat, doporučujeme odpojit napájecí šňůru zelektrické zásuvky.

Page 6

NA ÚVOD

Děkujeme, že jste si zakoupili tento televizor. Abyste již od samého počátku mohli naplno využívat předností

tohoto přístroje, přečtěte si pečlivě tuto příručku auložte ji na příhodné místo pro snadné nahlédnutí vbudoucnu.

POZOR

Nikdy nemanipulujte s žádnými interními komponenty přístroje a neprovádějte žádná nastavení, která nejsou popsána v této příručce. LED televizory používají vysoké napětí. Když čistíte prach nebo kapičky zdispleje nebo skříně přístroje, měli byste nejprve vytáhnout napájecí šňůru ze zásuvky apoté otřít přístroj suchým hadříkem. Při bouřce odpojte napájecí šňůru aanténu, aby nedošlo kpoškození televizoru. Veškeré opravy svěřte kvali kovanému servisu.

INSTALACE AZAPOJENÍ TELEVIZORU

Instrukce pro sestavení stojánku

1. Otevřete kartonovou krabici a vyjměte televizor, příslušenství astojánek (pouze některé modely).

2. Televizor položte na rovný povrch obrazovkou směrem dolů. Kochraně displeje před poškozením použijte deku nebo jinou měkkou látku

3. Nasaďte stojánek do držáku a utáhněte pevně pomocí přiložených šroubů.

4. Sestavení je tímto dokončeno.

Umístění televizoru

• Televizor umístěte vmístnosti tak, aby na obrazovku nedopadalo přímé sluneční světlo.

• Úplná tma nebo odrazy na obrazovce mohou způsobovat únavu zraku. Pro pohodlné sledování se doporučuje měkké nepřímé osvětlení.

• Mezi přístrojem a zdí ponechte dostatek prostoru, umožňujícího cirkulaci vzduchu.

• Vyvarujte se příliš horkým místům, aby nedošlo k případnému poškození skříně přístroje nebo předčasnému stárnutí komponentů.

• Nezakrývejte ventilační otvory televizoru.

Připojení antény anapájení

1. Kabel antény připojte k anténnímu konektoru na zadní straně televizoru.

2. Vidlici napájecí šňůry zapojte do elektrické zásuvky.

3. Televizor zapněte. Stiskněte vypínač na televizoru. Indikační kontrolka se rozsvítí zeleně. Když je TV vpohotovostním režimu (červený svit kontrolky), můžete televizor zapnout stiskem tlačítka na dálkovém ovladači.

Page 7

POPIS

Tlačítka televizoru arozhraní

Tlačítka na TV

Poznámka: Následující popis představuje pouze funkční schéma. Skutečná pozice a uspořádání se může

1 : Zapnutí/vypnutí napájení

SOURCE : Volba externího zdroje signálu MENU : Zobrazení hlavní nabídky apotvrzení vybraných položek CH+/- : Volba kanálu VOL +/- : Nastavení hlasitosti

Tlačítka dálkového ovladače

urůzných modelů lišit.

1. 1: Zapnutí TV nebo vypnutí do pohotovostního režimu.

2. %: Vypnutí nebo zapnutí zvukového výstupu.

3. NUMERICKÁ TLAČÍTKA: Přímé zadání kanálu.

4. MENU: Zobrazení hlavního menu na obrazovce.

5. SOURCE: Stiskněte pro zobrazení dostupných video zdrojů ajejich výběr.

6. ŠIPKY: Pohyb po menu. / ENTER: Potvrzení výběru.

7. EXIT: Návrat do předchozího menu nebo opuštění menu.

8. DISPLAY: Zobrazení informací

9. VOL +/-: Nastavení hlasitosti.

10. GUIDE: Zobrazení informací osledovaném programu

8 0

qa qs

anásledujících programech (v režimu DTV).

11. CH-/CH+: Přepnutí na předchozí nebo následující kanál.

12. RECLIST: Seznam nahrávek

13. FAV/LIST: Přístup kseznamu oblíbených kanálů.

14. FREEZE: Slouží ke zmrazení obrazu na obrazovce.

15. Tlačítka ovládání reprodukce zUSB.

16. REC: Stiskem spustíte nahrávání sledovaného TV pořadu (v režimu DTV).

17. TEXT: Otevření teletextu.

18. Barevná tlačítka: Ovládání funkcí indikovaných na obrazovce

Page 8

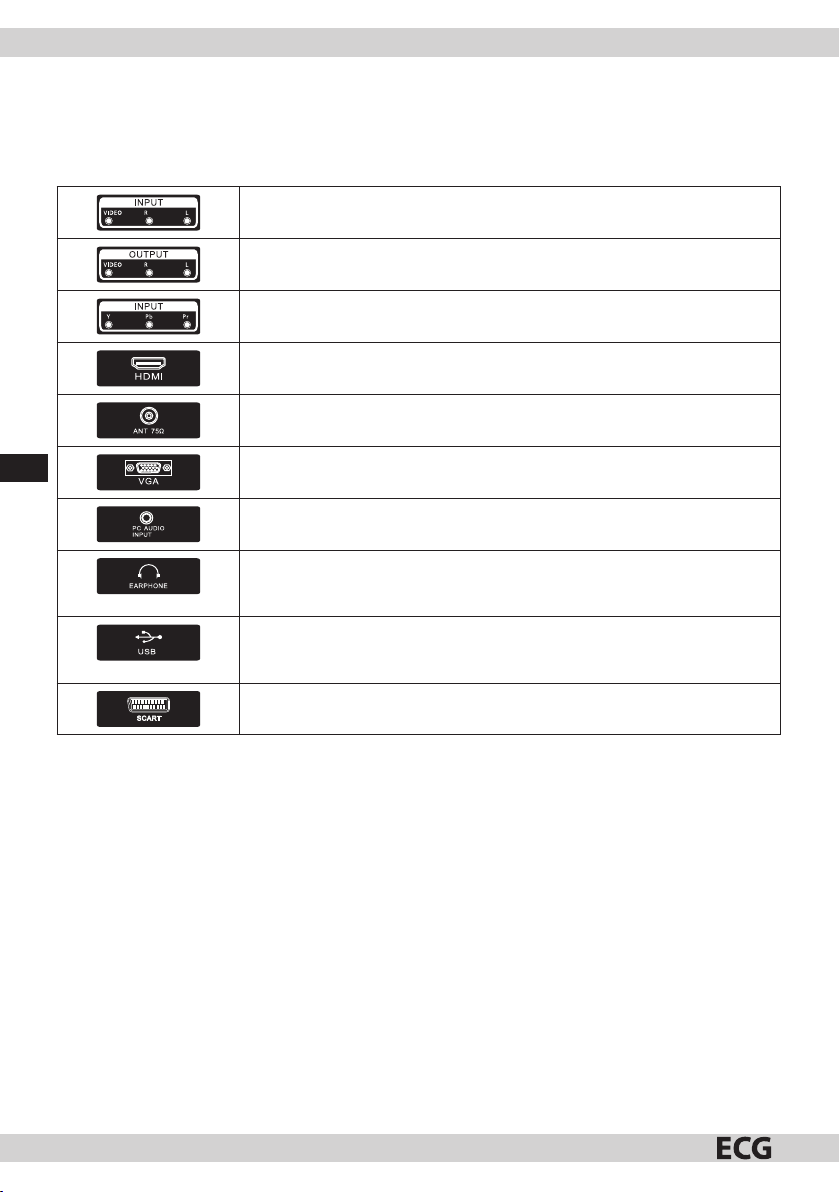

Rozhraní

Poznámka: Následující tabulka uvádí přehled nejrůznějších rozhraní. Skutečná pozice, typ, uspořádání

apočet rozhraní se může ujednotlivých modelů lišit.

AV vstup

Vstup externího video aaudio signálu (levý apravý kanál).

AV výstup

Výstup video aaudio signálu (levý apravý kanál).*

Y Pb Pr vstup

Umožňuje připojení kompozitního videosignálu zDVD/videorekordéru.*

HDMI vstup

Vstup digitálního signálu prostřednictvím HDMI konektoru.

ANT 75

Připojení anténního vstupu (75/VHF/UHF).

VGA vstup

Vstup analogového video signálu zPC.

PC AUDIO vstup

Přivedení audio signálu zPC, když je videosignál připojen pomocí VGA.

Sluchátkový výstup

Při připojení sluchátek se automaticky vypne zvuk zreproduktorů TV.

USB vstup

Umožňuje připojení USB zařízení apřehrávání mediálních souborů nebo nahrávání pořadů na USB.

SCART vstup

Standardně podporuje vstup kompozitního aRGB signálu.*

* Některé modely nemusejí být tímto rozhraním vybaveny

Page 9

Schéma připojení externích zařízení

Set-top boxyDVD

Připoje ní do AV vstupu

Připoje ní do HDMI vstupu

Připoje ní do AV vstupu

Připoje ní USB

Set-top boxy

Připojení pomocí SCART

Připoje ní do AV výstupu

Připoje ní TV kanténnímu ro zvodu

Page 10

OVLÁDÁNÍ TELEVIZORU

Přepínání vstupů

Poznámka: Pouze ilustrativní příklad, typ a počet vstupů závisí na konkrétním modelu

televizoru.

1. Stiskem tlačítka INPUT zobrazíte nabídku vstupních zdrojů.

2. Stiskem tlačítka V/v nebo INPUT vyberte požadovaný vstup.

3. Stiskem tlačítka ENTER přepnete na vybraný vstup.

4. Stiskem tlačítka EXIT nabídku opustíte.

Nabídka Obraz

Stiskem tlačítka MENU zobrazte hlavní nabídku. Pomocí tlačítek b/B vyberte vhlavním menu položku OBRAZ astiskem V/ENTER vstupte do nabídky.

ZDROJ

YPbPr

HDMI1

HDMI2

HDMI3

SOURCE: Kon ec

Obraz

Obrazový režim

Jas Kontrast Ostrost Nasycení Odstín Barevná te plota Poměr stran

Přesun Nastavení Návrat Konec

Obraz

Ostrost Nasycení Odstín Barevná te plota Poměr stran PC nastavení Obrazový režim Pokročilé n astavení

Přesun Nastavení Návrat Konec

Plný

1. Pomocí tlačítek V/v vyberte vnabídce OBRAZ volbu, kterou chcete nastavit.

2. Stiskněte ENTER/ b/B pro nastavení.

3. Když jste snastavením hotovi, stiskněte MENU pro uložení změn anávrat do předchozí nabídky.

Obrazový režim

Stiskem V/v vyberte položku Obrazový režim apomocí tlačítek b/B nastavte. Tip: Stiskem tlačítka PMODE můžete změnit obrazový režim přímo.

Jas/Kontrast/Ostrost/Sytost/Odstín

Stiskem V/v vyberte volbu apomocí tlačítek b/B nastavte.

Jas Nastavení jasu obrazu.

Kontrast Nastavení kontrastu obrazu.

Ostrost Nastavení ostrosti obrazu

Nasycení Nastavení sytosti barev.

Odstín Nastavení barevného odstínu. Pouze pro signál vNTSC formátu.

Barevná teplota

Změna celkového barevného podání obrazu. Stiskem V/v vyberte položku Barevná teplota apomocí tlačítek b/B vyberte zmožností Standard, Teplý aStudený.

Standard Vytváří živý asvěží obraz

Teplý Obraz je laděn do teplých červených odstínů

Studený Obraz je laděn do studených modrých odstínů

Page 11

Poměr stran

Stiskem V/v vyberte položku Poměr stran apomocí tlačítek b/B vyberte požadovaný poměr stran.

Auto Automaticky nastaví poměr stran obrazu podle typu vysílaného pořadu

Plný/4:3/Zoom1/Zoom2 Vyberte zdostupných formátů zobrazení.

PC nastavení

Stiskem INPUT vyberte jako zdroj PC. Stiskem MENU vstupte do hlavní nabídky, poté pomocí b/B vyberte nabídku OBRAZ. Stiskem ENTER/ Vvstupte do nabídky apomocí Vvyberte PC nastavení.

Pokročilé nastavení

Nastavením pokročilých video funkcí můžete provést jemné vyladění parametrů obrazu. Pomocí V/v vyberte položku Pokročilé nastavení apoté stiskem ENTER/B vstupte do podnabídky.

Nabídka Zvuk

Stiskem tlačítka MENU zobrazte hlavní nabídku. Pomocí tlačítek b/B vyberte vhlavním menu položku ZVUK astiskem ENTER/V vstupte do nabídky.

Zvuk

Zvukový re žim

Výšky Basy Vyvážení Prostorový zvuk EQ nastavení AVL SPDIF

Přesun Nastavení Návrat Konec

Zvuk

Basy Vyvážení Prostorový zvuk EQ nastavení AVL SPDIF Audio descri ption Typ zvuku

Přesun Vybrat Návrat Konec

Vyp

Auto

1. Pomocí tlačítek V/v vyberte vnabídce ZVUK volbu, kterou chcete nastavit.

2. Stiskněte ENTER/ b/B pro nastavení.

3. Když jste snastavením hotovi, stiskněte MENU pro uložení změn anávrat do předchozí nabídky.

Zvukový režim

Stiskem V/v vyberte položku Zvukový režim apomocí tlačítek b/B vyberte požadovaný režim.

Výšky / Basy / Vyvážení

Stiskem V/v vyberte volbu apomocí tlačítek b/B nastavte.

Výšky Můžete zvýšit nebo snížit intenzitu vysokých frekvencí.

Basy Můžete zvýšit nebo snížit intenzitu nízkých frekvencí.

Vyvážení Můžete nastavit vyvážení mezi hlasitostí levého apravého kanálu.

Prostorový zvuk

Stiskem V/v vyberte položku Prostorový zvuk apomocí tlačítek b/B vyberte Zap nebo Vyp.

EQ nastavení

Můžete nastavit křivku sedmipásmového ekvalizéru. Pomocí V/v vyberte položku EQ nastavení apoté stiskem ENTER/B vstupte do podnabídky.

AVL

Nastavení automatické kontroly hlasitosti. Stiskem V/v vyberte položku AVL apomocí tlačítek b/B vyberte Zap nebo Vyp.

Page 12

SPDIF

Stiskem V/v vyberte položku SPDIF apomocí tlačítek b/B vyberte Vyp / Auto / PCM.

Audio Description

Pomocí V/v vyberte položku Audio Description apoté stiskem ENTER/B vstupte do podnabídky.

Typ zvuku

Stiskem V/v vyberte položku Typ zvuku apomocí tlačítek b/B vyberte zdostupných možností (Stereo, Dual I, Dual II, Smíšené).

Nabídka Kanál

Stiskem tlačítka MENU zobrazte hlavní nabídku. Pomocí tlačítek b/B vyberte v hlavním menu položku KANÁL astiskem ENTER/V vstupte do nabídky.

1. Pomocí tlačítek V/v vyberte vnabídce KANÁL volbu, kterou

chcete nastavit.

2. Stiskem tlačítka ENTER vstupte do podnabídky.

3. Stiskem tlačítka MENU se vrátíte do předchozí nabídky.

Typ tuneru

Stiskem V/v vyberte položku Typ tuneru apomocí tlačítek b/B vyberte Anténa nebo Kabel.

Autohledání

Pomocí V/v vyberte položku Autohledání apoté stiskem ENTER/B vstupte do podnabídky.

Kanál

Typ t uner u Ant éna

Autohledání Ruční hled ání Úprava kanálu Obecné rozhraní CI Info osignál u

Přesun Nastavení Návrat Konec

Autohledání

Země CZ

Režim DTV+ATV

art

Přesun Nastavení Návrat Konec

Autohledání

Země CZ

Režim DTV+ATV

yp hledání Plný

T ID sítě Auto Frekve nce Auto Symbol ová rychl ost Auto Start

Přesun Nastavení Návrat Konec

Typ tuneru je Anténa Typ tuneru je Kabel

Země

Stiskem b/B vyberte zemi.

Režim

Stiskem b/B vyberte režim: DTV+ATV, DTV, ATV.

Typ hledání

Stiskem b/B vyberte typ vyhledávání kanálů: Pokročilé, Rychle, Plný.

ID sítě

Stiskem b/B vyberte ID sítě: Auto nebo zadejte číslo.

Frekvence

Stiskem b/B vyberte frekvenci: Auto nebo zadejte číslo.

Symbolová rychlost

Stiskem b/B vyberte symbolovou rychlost: Auto nebo zadejte číslo.

Page 13

Start

Stiskem tlačítka ENTER / Bspusťte automatické vyhledávání.

• Nejprve se prohledají digitální kanály, poté kanály analogové.

• Před spuštěním automatické ho prohledání kanálu se ujistěte, že je vybrán správný typ tuneru (Anténa nebo Kabel). Při nesprávném nastavení typu signálů nemusí být nalezeny žádné stanice.

Ruční hle dání

Digitáln í ruční hledání

Analogové r uční ladění

• Mezi nalezené kanály nejsou zařazeny stanice skódovaným vysíláním.

Ruční hledání

Pomocí V/v vyberte položku Ruční hledání a poté stiskem

Přesun Výběr Návrat Konec

ENTER/B vstupte do podnabídky.

Digitální ruční hledání

Pomocí V/v vyberte položku Digitální ruční hledání apoté stiskem ENTER/B vstupte do podnabídky.

Digitál ní ruční hledání

Digitální hledání

Start

ekven ce

Fr Síla

Přesun Nastavení Návrat Konec

Digitál ní ruční hledání

ID sítě Auto

Frekve nce

mbolo vá rychlos t

Sy Modulace Start Síla

Přesun Nastavení Návrat Konec

Typ tuneru je Anténa Typ tuneru je Kabel

ID sítě

Stiskem b/B vyberte ID sítě: Auto nebo zadejte číslo.

Frekvence

Stiskem b/B vyberte frekvenci: Auto nebo zadejte číslo.

Symbolová rychlost

Stiskem b/B vyberte symbolovou rychlost: Auto nebo zadejte číslo.

Modulace

Stiskem b/B vyberte modulaci: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

Start

Stiskem tlačítka ENTER / Bspusťte ladění kanálů.

Analogové ruční ladění

Pomocí V/v vyberte položku Analogové ruční ladění a poté stiskem ENTER/B vstupte do podnabídky.

Analogové ladění

Stiskem b/B vyberte Analogové ladění.

Barevný systém

Stiskem b/B vyberte barevný systém: Auto, PAL nebo SECAM.

Analogo vé ruční ladění

Analogové l adění

Barevný systém Auto

ukový s ystém Auto

Zv AFC Vyp Start

Přesun Nastavení Návrat Konec

Page 14

Zvukový systém

Stiskem b/B vyberte Zvukový systém: Auto, DK, BG, Inebo L.

Modulace

Stiskem b/B vyberte modulaci: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

AFC

Automatické jemné doladění. Stiskem tlačítek b/B vyberte Zap nebo Vyp.

Start

Stiskem tlačítka ENTER / Bspusťte ladění kanálů.

Analogo vé ruční ladění

Analogové l adění 44,25 MH z Barevný systém Auto Zvukový systém Auto AFC Vyp

Stop

Hledání 4 8,25 MHz...

Přesun Výběr Návrat Konec

Úprava kanálů

Pomocí V/v vyberte položku Úprava kanálu a poté stiskem ENTER/B vstupte do podnabídky.

Organizaci kanálů usnadní tři barevná tlačítka dálkového ovladače. Nejprve pomocí V/v zvýrazněte kanál, který chcete vymazat, přesunout, nebo přeskakovat. Poté:

• Stiskněte červené tlačítko pro vymazání kanálu.

• Stiskněte zelené tlačítko pro přeskakování vybraného

Úprava kanálu

800 ONE HD

801 TEN Digita l

02 ONE HD

8 803 ONE Digi tal

kanálu. (Při procházení kanálů pomocí tlačítek CH+/- bude takto označený kanál automaticky přeskakován).

• Stiskem modrého tlačítka označte kanál k přesunutí.

Smazat Přeskok Přesun

Přesun Výběr Návrat Konec

Pomocí tlačítek jej přesuňte na požadovanou pozici.

Rozhraní CI

Pomocí V/v vyberte položku Obecné rozhraní CI apoté stiskem ENTER vstupte do podnabídky. Tato volba je dostupná pouze vDTV režimu as vloženou CI kartou.

Info osignálu

Pomocí V/v vyberte položku Info osignálu apoté stiskem ENTER zobrazte podrobné informace osignálu. Dostupné pouze vDTV režimu.

Nabídka Zámek systému

Stiskem tlačítka MENU zobrazte hlavní nabídku. Pomocí tlačítek b/B vyberte v hlavním menu položku ZÁMEK SYSTÉMU a stiskem ENTER/V vstupte do nabídky.

Zadej hesl o

Povolit Zap

mek kanálu

Zá Rodičovské hodnocení Žádný Zámek kláve snice Vyp Hotelový režim Nové heslo Smazat zámky

Přesun 0-9: Vstup MENU: Návr at EXIT: Konec

Zámek sy stému

Zadej hesl o

Povolit Zap

Zámek kanálu

dičovské hodnocení Žádný

Ro Zámek kláve snice Vyp Hotelový režim Nové heslo Smazat zámky

Přesun Nastavení MENU: Návrat EXIT: Konec

1. Pomocí tlačítek V/v vyberte vnabídce ZÁMEK SYSTÉMU volbu, kterou chcete nastavit.

2. Stiskněte ENTER/ b/B pro nastavení.

3. Když jste snastavením hotovi, stiskněte MENU pro uložení změn anávrat do předchozí nabídky.

Stiskem V/v vyberte položku Povolit apomocí tlačítek b/B vyberte Zap nebo Vyp.

Zámek sy stému

Page 15

• Funkce Zámek kanálu, Rodičovské hodnocení aZámek klávesnice jsou dostupné, pokud je povoleno používání hesla (Povolit nastaveno na Zap).

• Výchozí heslo je 0000. Pokud zapomenete vámi nastavené heslo, obraťte se na servisní středisko.

Zámek kanálu

Stiskem V/v vyberte položku Zámek kanálu astiskem ENTER/B vstupte do podnabídky.

Rodičovské hodnocení

Stiskem V/v vyberte položku Rodičovské hodnocení apomocí tlačítek b/B vyberte požadovanou úroveň ochrany.

Zámek klávesnice

Aktivací této volby můžete zamezit nežádoucímu použití, například dětmi. Stiskem V/v vyberte položku Zámek klávesnice apomocí tlačítek b/B vyberte Zap nebo Vyp.

Hotelový režim

Stiskem V/v vyberte hotelový režim.

Nové heslo

Stiskem V/v vyberte N ové heslo apoté za dejte čtyřmístné čísl o, které chcete použít jako hes lo. Pro potvrzení zadejte heslo znovu.

Smazat zámky

Stiskem V/v vyberte volbu Smazat zámky.

Nabídka Nastavení

Stiskem tlačítka MENU zobrazte hlavní nabídku. Pomocí tlačítek b/B vyberte vhlavním menu položku NASTAVENÍ astiskem ENTER/V vstupte do nabídky.

Nastavení

OSD jazyk Česky

Jazyky zvuku

tulky

Ti Tele tex t Režim nast avení Domov Nastavení času PVR nastaven í

Přesun Nastavení MENU: Návrat EXIT: Konec

Nastavení

Tele tex t Režim nast avení Domov Nastavení času PVR nastave ní

Prvotní nas tavení

OAD Reset

Přesun OK: Výbě r MENU: Návrat EXIT: Konec

1. Pomocí tlačítek V/v vyberte vnabídce NASTAVENÍ volbu, kterou chcete nastavit.

2. Stiskněte ENTER/ b/B pro nastavení.

3. Když jste snastavením hotovi, stiskněte MENU pro uložení změn anávrat do předchozí nabídky.

OSD jazyk

Stiskem V/v vyberte položku OSD jazyk apomocí tlačítek b/B vyberte požadovaný jazyk.

Jazyky zvuku

Stiskem V/v vyberte položku Jazyky zvuku astiskem tlačítka ENTER vstupte do podnabídky. Pomocí tlačítek V/v /b/B vyberte Prvotní jazyk zvuku aDruhotný jazyk zvuku.

Titulky

Stiskem V/v vyberte položku Titulky astiskem tlačítka ENTER vstupte do podnabídky.

Page 16

Tel et ex t

Tato položka umožňuje upravit nastavení teletextu. Dostupné pouze pro DTV aATV zdroj signálu. Stiskem

V/v vyberte položku Te let ex t astiskem tlačítka ENTER / Bvstupte do podnabídky.

Režim nastavení

Stiskem V/v vyberte Režim nastavení.

Nastavení času

Stiskem V/v vyberte položku Nastavení času astiskem tlačítka ENTER / Bvstupte do podnabídky.

PVR nastavení

Stiskem V/v vyberte položku PVR nastavení a stiskem tlačítka ENTER vstupte do podnabídky. Přístroj provede kontrolu připojeného USB.

Prvotní nastavení

Stiskem V/v vyberte Prvotní nastavení a stiskem tlačítka ENTER vstupte režimu prvotního nastavení.

Doleva

Doprava

Výběr

Konec

Souborový manažer Seznam zařízení Plánovaný záznam

OAD

Stiskem V/v vyberte položku OAD astiskem tlačítka ENTER vstupte do podnabídky.

Reset

Stiskem V/v vyberte položku Reset astiskem tlačítka ENTER vstupte do podnabídky.

Ovládání USB

Poznámka: Před ovládáním nabídky USB připojte ktelevizoru USB

Pomocí tlačítek b/B vyberte v nabídce vstupních zdrojů USB astiskem ENTER vstupte do nabídky. Stiskem tlačítka b/B vyberte volbu, kterou chcete v menu USB nastavit, astiskem ENTER vstupte do nabídky.

zařízení atlačítkem INPUT přepněte vstup televizoru na USB.

Foto Hudba Film Text

Page 17

ODSTRAŇOVÁNÍ POTÍŽÍ

Problém Řešení

Žádné napájení • Zkontrolujte, zda je vidlice napájecí šňůry zapojena

Špatný příjem signálu • Vysoké budovy nebo kopce vokolí mohou způsobovat

Žádný obraz • Zkontroluje, že je ktelevizoru řádně připojena anténa.

Obraz je vpořádku, ale beze zvuku • Zvyšte hlasitost.

Zvuk je vpořádku, ale žádný obraz nebo chybné barvy

Sněžení vobraze, šum nebo zasekávající se obraz

Rušivé vodorovné pruhy přes obraz • Rušení způsobované elektrickými spotřebiči, jakou jsou

Televizor nereaguje na povely dálkového ovladače

Žádný obraz vPC režimu • Zkontrolujte řádné připojení video kabelu kVGA

Vertikální chvění (v PC režimu) • Upravte zobrazovací frekvenci obrazu zPC.

Příliš světlý nebo tmavý obraz vPC režimu

do elektrické zásuvky. Televizor odpojte od napájení, vyčkejte cca 60 vteřin apoté jej znovu zapojte azapněte.

odrazy signálu analogového vysílání aduchy obrazu. Kvalitu obrazu můžete zlepšit změnou orientace antény.

• Pokud používáte pokojovou anténu, může být příjem za určitých podmínek ztížený. Zkuste příjem zlepšit změnou orientace antény. Pokud se obraz nezlepší, použijte venkovní anténu.

• Zkuste vybrat jiný kanál aověřte, zda není problém mimo váš přijímač.

• Zkontrolujte, zda není vypnutý zvuk televizoru. Opětovným stiskem tlačítka vypnutí zvuku obnovte původní hlasitost.

• Zvyšte kontrast ajas obrazu.

• Zkontroluje řádné připojení antény.

vysoušeče vlasů nebo vysavače. Vypněte tyto spotřebiče používané vblízkosti televizoru.

• Dálkový ovladač namiřte na senzor dálkového ovládání na televizoru.

• Odstraňte překážky mezi dálkovým ovladačem asenzorem na televizoru.

• Zkontrolujte, zda nejsou vybité baterie vdálkovém ovladači.

konektoru.

• Zkontrolujte, zda je formát obrazu zPC kompatibilní s tímto televizorem.

• V menu upravte jas akontrast obrazu.

Pokud výše uvedené pokyny nepomohou problém odstranit, odpojte televizor na cca 60 vteřin od napájení apoté jej znovu zapojte. Pokud potíže přetrvají, obraťte se na kvali kovaný servis. Nepokoušejte se přístroj opravit vlastními silami.

Page 18

TECHNICKÝ LIST

MODE L 22 LED 632/622 PVR 24 LE D 622 PV R 24 LED 631/621 PVR

Obrazovka

Úhlopříčka 22" (55 cm) 24" (60 cm) 24" (60 cm)

Poměr stran 16:9 16:9 16:9

Rozlišení 1920 × 1080 1920 × 1080 1366 × 768

Dynamický kontrast 1 000 000 : 1 1 000 000 : 1 1 000 000 : 1

Tun er

Digitální tuner HD DVB-T MPEG2/4 HD DVB-T MPEG2/4 HD DVB-T MPEG2/4

Programový průvodce EPG ano ano ano

PVR nahrávání na USB ano ano ano

Funkce Timeshift (časový posun) ano ano ano

Seznam kanálů ano ano ano

Video systé m PAL /NTSC/SECAM PAL /NTSC/SECAM PAL /NTSC/SECAM

Obraz

Progressive Scan ano ano ano

Hřebenový  ltr 3D3D3D

Redukce šumu ano ano ano

OSD menu ano ano ano

Zvuk

Zvukový výkon 2 × 3 W 2 × 3 W 2 × 3 W

Korekce zvuku stereo váha stereo váha stereo váha

Stereo zvuk NICAM/A2 NICAM/A2 NICAM/A2

Konektivita

USB 111

Podporované formáty .mpg\.avi\.ts\.mp4\

.mkv\.ts\.vob\.mp3\ .aac\.jpg\.mp3\ .wav\.m4 a\.aac\ .wmv

HDMI 111

SCART 111

Komponentní YPbPr111

VGA (D-Sub5 pin) 1 1 1

PC Audio vstup 1 1 1

Sluchátkový výstup111

RF IN 111

.mpg\.avi\.ts\.mp4\ .mkv\.ts\.vob\.mp3\ .aac\.jpg\.mp3\ .wav\.m4 a\.aac\ .wmv

Page 19

Obecné speci kace

Rodičovský zámek ano ano ano

Napájení

Příkon max. 36 W max. 48 W max. 48 W

Příkon vpohotovostním režimu ≤0,5 W ≤0,5 W ≤0,5 W

Příkon ve vypnutém stavu 0 W 0 W 0 W

Energetická třída B B B

Hlavní vypínač napájení ano ano ano

Rozměry ahmotnost

Rozměry přístroje se stojanem (š × v× h) mm

Rozměry přístroje bez stojanu (š × v× h) mm

Hmotnost 4 kg 3,9 kg 3,9 kg

Závěsná na stěnu VESA 100 × 100 VESA 100 × 100 VESA 100 × 100

503 × 340 × 176 564 × 371 × 176 564 × 371 × 176

503 × 316 × 51 564 × 347 × 51 564 × 347 × 51

VYUŽITÍ ALIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropsk ých zemích se zave deným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že sproduktem by nemělo být nakládáno jako sdomovním odp adem. Produkt od evzdejte na místo určen é pro recyklaci e lektrických aele ktronických z ařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů př ispívá kochraně přírod ních zdrojů. Více informa cí orecyklaci tohoto p roduktu Vám posk ytne obecní úřad, organizace pro zp racování domovního odpadu nebo prodejní místo, kde jste pro dukt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

08/05

Návod kobsluze je kdispozici na webových stránkách www.ecg.cz Změna textu atechnických parametrů vyhrazena.

Page 20

Page 21

LED TV

OBSAH

INŠTALÁCIA AZAPOJENIE TELEVÍZORA ......................................................................................................................................24

Inštrukcie pre zostavenie stojančeka .............................................................................................................................................24

Umiestnenie televízora .......................................................................................................................................................................24

Pripojenie antény anapájania ..........................................................................................................................................................24

POPIS .........................................................................................................................................................................................................25

Tlačidlá televízora arozhrania ..........................................................................................................................................................25

Schéma pripojenia externých zariadení .......................................................................................................................................27

OVLÁDANIE TELEVÍZORA ..................................................................................................................................................................28

Prepínanie vstupov ...............................................................................................................................................................................28

Ponuka Obraz .........................................................................................................................................................................................28

Ponuka Zvuk............................................................................................................................................................................................29

Ponuka Kanál ..........................................................................................................................................................................................30

Ponuka Zámka systému ......................................................................................................................................................................32

Ponuka Nastavenie ...............................................................................................................................................................................33

Ovládanie USB ........................................................................................................................................................................................34

ODSTRAŇOVANIE ŤAŽKOSTÍ ............................................................................................................................................................35

TECHNICKÝ LIST ....................................................................................................................................................................................36

Page 22

BEZPEČNOSTNÉ POKYNY

Čítajte pozorne auschovajte na budúcu potrebu!

Varovanie: Bezpečnostné opatrenia a pokyny

uvedené v tomto návode nezahŕňajú všetky možné podmienky a situácie, ku ktorým môže dôjsť. Používateľ musí pochopiť, že faktorom, ktorý nie je možné zabudovať do žiadneho zvýrobkov, je zdravý rozum, opatrnosť a starostlivosť. Tieto faktory teda musia byť zaistené používateľom/používateľmi

používajúcimi a obsluhujúcimi toto zariadenie. Nezodpovedáme za škody spôsobené počas prepravy, nesprávnym používaním, kolísaním napätia alebo zmenou či úpravou akejkoľvek časti zariadenia.

Aby nedošlo kvzniku požiaru alebo kúrazu elektrickým prúdom, mali by sa pri používaní elektrických zariadení vždy dodržiavať základné opatrenia, vrátane týchto:

POZOR

RIZIKO ÚRAZU ELEKTRICKÝM PRÚDOM

AK CHCETE ZNÍŽIŤ RIZIKO ÚRAZU ELEKTRICKÝM PRÚDOM, NEOTVÁRAJTE

YT ALEBO ZADNÝ PANEL PRÍSTROJA. VNÚTRI NIE SÚ ŽIADNE

KR KOMPONENTY, KTORÉ BY MOHOL POUŽÍVATEĽ SÁM OPRAVIŤ. VŽDY SA OBRÁŤTE NA VYŠKOLENÝCH ZAMESTNANCOV SERVISU.

Symbol blesku so šípkou vrovnoramennom trojuholníku má varovať používateľa pred neizolovaným „nebezpečným napätím“ vnútri prístroja, ktoré môže byť dostatočne vysoké, aby osobám spôsobilo úraz elektrickým prúdom.

Výkričník v rovnostrannom trojuholníku má informovať používateľa o tom, že sa v literatúre priloženej kprístroju nachádza veľa dôležitých pokynov pre jeho prevádzku aúdržbu (prípadne servis).

1. Prečítajte si pozorne všetky inštrukcie.

2. Inštrukcie uložte pre nahliadnutie vbudúcnosti.

3. Venujte pozornosť upozorneniam vpríručke.

4. Dodržujte všetky pokyny.

5. Nepoužívajte zariadenie vblízkosti vody.

6. Čistite výhradne suchou handričkou.

7. Neblokujte vetracie otvory. Umiestnite vsúlade spokynmi výrobcu.

8. Neinštalujte vblízkosti zdrojov tepla, ako sú radiátory, vykurovacie telesá, pece, alebo iných spotrebičov (vrátane zosilňovačov) produkujúcich teplo.

9. Neobchádzajte bezpečnostné funkcie uzemnenej zásuvky. Vidlica napájacieho kábla je vybavená dvoma kolíkmi ajedným uzemňovacím kontaktom zaisťujúcim vašu bezpečnosť. Ak vaša zásuvka nezodpovedá vidlici napájacieho kábla tohto televízora, požiadajte elektrikára ovýmenu zastaranej zásuvky.

10. Chráňte napájací kábel, nešliapte po ňom, zabráňte jeho stlačeniu, ato najmä vblízkosti vidlice amiesta, kde vystupuje zprístroja.

11. Používajte iba príslušenstvo adoplnky odporúčané výrobcom.

12. Počas búrky alebo v prípade, že nebudete prístroj dlho používať, odpojte napájací kábel prístroja od zásuvky.

13. Všetky opravy zverte kvali kovaným pracovníkom servisu. Prístroj vyžaduje servis, ak je akýmkoľvek spôsobom poškodený. Napríklad, keď je poškodený napájací kábel alebo zástrčka, do prístroja sa dostala tekutina alebo doň vnikol cudzí predmet, bol vystavený dažďu alebo vlhku, došlo kjeho pádu alebo nefunguje obvyklým spôsobom.

NEOTVÁRAŤ

Page 23

14. Zásuvka, ku ktorej je televízor pripojený, slúži na odpojenie prístroja od siete a musí byť za všetkých okolností ľahko prístupná.

15. Vetracie otvory nesmú byť zakryté takými predmetmi ako noviny, obrusy, záclony atď., pretože tým sa zabraňuje nutnému vetraniu.

16. Na prístroj nestavajte zdroje otvoreného ohňa, ako napr. horiace sviečky.

17. Dbajte na ekologickú likvidáciu batérií.

18. Prístroj je určený na prevádzku vmiernej klíme.

19. Zabráňte kvapkaniu vody na prístroj ajej vniknutiu do prístroja. Na prístroj nestavajte žiadne predmety naplnené tekutinou, ako napr. vázy skvetinami.

20. Elektrostatický výboj môže spôsobiť zlyhanie funkcie. Funkciu zariadenia je možné manuálne obnoviť vypnutím napájania ajeho opätovným zapnutím.

VAROVANIE:

Nevystavujte prístroj dažďu alebo vlhkosti, znížite tak riziko požiaru alebo úrazu elektrickým prúdom.

VAROVANIE:

Batérie chráňte pred pôsobením vysokých teplôt, napríklad na priamom slnku. Batérie nevhadzujte do ohňa.

Tento symbol znamená, že ide oprístroj vdruhej ochrannej triede, sdvojitou izoláciou medzi nebezpečným sieťovým napätím apoužívateľsky prístupnými časťami. Pri servise používajte výhradne identické náhradné diely.

Varovanie

Tento televízny prijímač využíva pri svojej prevádzke vysoké napätie. Neodnímajte zadný kryt prístroja. Všetok servis zverte kvali kovaným pracovníkom.

Upozornenie

Dajte pozor, aby sa napájací kábel nezachytil pod televízorom.

Varovanie

Nevystavujte prístroj dažďu alebo vlhkosti, znížite tak riziko požiaru alebo úrazu elektrickým prúdom.

Upozornenie

O televízor sa neopierajte, nenakláňajte ho anestrkajte doň. Zvláštnu pozornosť venujte prítomnosti detí. Pád prístroja môže spôsobiť vážne zranenie.

Varovanie

Zabráňte vniknutiu cudzích predmetov do vetracích otvorov prístroja. Televízor chráňte pred poliatím akýmikoľvek tekutinami.

Upozornenie

Televízor nestavajte na nestabilné vozíky, stojany, police alebo stolčeky. Pád môže spôsobiť poškodenie prístroja alebo zranenie osôb.

Upozornenie

Nezakrývajte ventilačné otvory v zadnom kryte prístroja. Dostatočná ventilácia je nutná na správnu funkciu elektrických komponentov.

Upozornenie

Ak je televízor umiestnený do priehradky obývacej steny alebo iného uzavretého priestoru, je nutné dodržať minimálne vzdialenosti. Prehrievanie môže skrátiť životnosť prístroja amôže byť taktiež nebezpečné.

Upozornenie

Ak nebudete televízor dlhšie používať, odporúčame odpojiť napájací kábel od elektrickej zásuvky.

Page 24

NA ÚVOD

Ďakujeme, že ste si kúpili tento televízor. Aby ste už od samého počiatku mohli naplno využívať prednosti tohto prístroja, prečítajte si pozorne túto príručku auložte ju na príhodné miesto pre jednoduché nahliadnutie vbudúcnosti.

POZOR

Nikdy nemanipulujte so žiadnymi internými komponentmi prístroja anevykonávajte žiadne nastavenia, ktoré nie sú popísané vtejto príručke. LED televízory používajú vysoké napätie. Keď čistíte prach alebo kvapôčky zdispleja alebo skrine prístroja, mali by ste najprv vytiahnuť napájací kábel zo zásuvky apotom utrieť prístroj suchou handričkou. Pri búrke odpojte napájací kábel aanténu, aby nedošlo kpoškodeniu televízora. Všetky opravy zverte kvali kovanému servisu.

INŠTALÁCIA AZAPOJENIE TELEVÍZORA

Inštrukcie pre zostavenie stojančeka

1. Otvorte kartónovú škatuľu a vyberte televízor, príslušenstvo astojanček (iba niektoré modely).

2. Televízor položte na rovný povrch obrazovkou smerom dole. Na ochranu displeja pred poškodením použite deku alebo inú mäkkú látku.

3. Nasaďte stojanček do držiaka a dotiahnite pevne pomocou priložených skrutiek.

4. Zostavenie je týmto dokončené.

Umiestnenie televízora

• Televízor umiestnite vmiestnosti tak, aby na obrazovku nedopadalo priame slnečné svetlo.

• Úplná tma alebo odrazy na obrazovke môžu spôsobovať únavu zraku. Pre pohodlné sledovanie sa odporúča mäkké nepriame osvetlenie.

• Medzi prístrojom a stenou ponechajte dostatok priestoru, umožňujúceho cirkuláciu vzduchu.

• Vyvarujte sa príliš horúcich miest, aby nedošlo k prípadnému poškodeniu skrinky prístroja alebo predčasnému starnutiu komponentov.

• Nezakrývajte ventilačné otvory televízora.

Pripojenie antény anapájania

1. Kábel antény pripojte k anténovému konektoru na zadnej strane televízora.

2. Vidlicu napájacieho kábla zapojte do elektrickej zásuvky.

3. Televízor zapnite. Stlačte vypínač na televízore. Indikačná kontrolka sa rozsvieti zeleno. Keď je TV vpohotovostnom režime (červený svit kontrolky), môžete televízor zapnúť stlačením tlačidla na diaľkovom ovládači.

Page 25

POPIS

Tlačidlá televízora arozhrania

Tlačidlá na TV

Poznámka: Nasledujúci popis predstavuje iba funkčnú schému. Skutočná pozícia ausporiadanie sa môže na

rôznych modeloch líšiť.

1 : Zapnutie/vypnutie napájania

SOURCE : Voľba externého zdroja signálu MENU : Zobrazenie hlavnej ponuky apotvrdenie vybraných položiek CH+/- : Voľba kanálu VOL +/- : Nastavenie hlasitosti

Tlačidlá diaľkového ovládača

1. 1: Zapnutie TV alebo vypnutie do pohotovostného

8 0

qa qs

režimu.

2. %: Vypnutie alebo zapnutie zvukového výstupu.

3. NUMERICKÉ TLAČIDLÁ: Priame zadanie kanálu.

4. MENU: Zobrazenie hlavného menu na obrazovke.

5. SOURCE: Stlačte na zobrazenie dostupných videozdrojov aich výber.

6. ŠÍPKY: Pohyb po menu. / ENTER: Potvrdenie výberu.

7. EXIT: Návrat do predchádzajúceho menu alebo opustenie

menu.

8. DISPLAY: Zobrazenie informácií

9. VOL +/-: Nastavenie hlasitosti.

10. GUIDE: Zobrazenie informácií osledovanom programe anasledujúcich programoch (vrežime DTV).

11. CH-/CH+: Prepnutie na predchádzajúci alebo nasledujúci

kanál.

12. RECLIST: Zoznam nahrávok

13. FAV/LIST: Prístup kzoznamu obľúbených kanálov.

14. FREEZE: Slúži nazmrazenie obrazu na obrazovke.

15. Tlačidlá ovládania reprodukcie zUSB.

16. REC: Stlačením spustíte nahrávanie sledovanej TV relácie (vrežime DTV).

17. TEXT: Otvorenie teletextu.

18. Farebné tlačidlá: Ovládanie funkcií indikovaných na obrazovke

Page 26

Rozhrania

Poznámka: Nasledujúca tabuľka uvádza prehľad najrôznejších rozhraní. Skutočná pozícia, typ, usporiadanie

apočet rozhraní sa môžu na jednotlivých modeloch líšiť.

AV vstup

Vstup externého video- aaudiosignálu (ľavý apravý kanál).

AV výstup

Výstup video- aaudiosignálu (ľavý apravý kanál).*

Y Pb Pr vstup

Umožňuje pripojenie kompozitného videosignálu zDVD/videorekordéra.*

HDMI vstup

Vstup digitálneho signálu prostredníctvom HDMI konektora.

ANT 75

Pripojení anténového vstupu (75/VHF/UHF).

VGA vstup

Vstup analógového videosignálu zPC.

PC AUDIO vstup

Privedenie audiosignálu zPC, keď je videosignál pripojený pomocou VGA.

Slúchadlový výstup

Pri pripojení slúchadiel sa automaticky vypne zvuk zreproduktorov TV.

USB vstup

Umožňuje pripojenie USB zariadenia aprehrávanie mediálnych súborov alebo nahrávanie relácií na USB.

SCART vstup

Štandardne podporuje vstup kompozitného aRGB signálu.*

* Niektoré modely nemusia byť týmto rozhraním vybavené.

Page 27

Schéma pripojenia externých zariadení

Set-top boxyDVD

Pripojenie do HDMI vstupu

Pripojenie do AV vstupu

Pripojenie do AV výstupu

Pripojenie do AV vstupu

Pripojenie USB

Set-top boxy

Pripojenie pomocou SCART

Pripojenie TV kanténovému rozvodu

Page 28

OVLÁDANIE TELEVÍZORA

Prepínanie vstupov

Poznámka: Iba ilustratívny príklad, typ a počet vstupov závisí od konkrétneho modelu

televízora.

1. Stlačením tlačidla INPUT zobrazíte ponuku vstupných zdrojov.

2. Stlačením tlačidla V/v alebo INPUT vyberte požadovaný vstup.

3. Stlačením tlačidla ENTER prepnete na vybraný vstup.

4. Stlačením tlačidla EXIT ponuku opustíte.

Ponuka Obraz

Stlačením tlačidla MENU zobrazte hlavnú ponuku. Pomocou tlačidiel b/B vyberte v hlavnom menu položku OBRAZ a stlačením V/ENTER vstúpte do ponuky.

Obraz

Obrazový režim

Jas Kontrast

osť

Ostr Nasýtenie Odtieň Farebná teplota Pomer strán

Presun Nastavenie Návrat Koniec

1. Pomocou tlačidiel V/v vyberte vponuke OBRAZ voľbu, ktorú chcete nastaviť.

2. Stlačte ENTER/ b/B na nastavenie.

3. Keď ste snastavením hotoví, stlačte MENU na uloženie zmien anávrat do predchádzajúcej ponuky.

Obrazový režim

Stlačením V/v vyberte položku Obrazový režim apomocou tlačidiel b/B nastavte. Tip: Stlačením tlačidla PMODE môžete zmeniť obrazový režim priamo.

Jas/Kontrast/Ostrosť/Sýtosť/Odtieň

Stlačením V/v vyberte voľbu apomocou tlačidiel b/B nastavte.

Jas Nastavenie jasu obrazu.

Kontrast Nastavenie kontrastu obrazu.

Ostrosť Nastavenie ostrosti obrazu

Nasýtenie Nastavenie sýtosti farieb.

Odtieň Nastavenie farebného odtieňa. Iba pre signál vNTSC formáte.

Farebná teplota

Zmena celkového farebného podania obrazu. Stlačením V/v vyberte položku Farebná teplota a pomocou tlačidiel b/B vyberte zmožností Štandard, Teplý aStudený.

Štandard Vytvára živý asvieži obraz

Teplý Obraz je ladený do teplých červených odtieňov

Studený Obraz je ladený do studených modrých odtieňov

Obraz

Ostrosť Nasýtenie Odtieň Farebná teplota Pomer strán PC nastavenie Obrazový režim Pokročilé nastavenie

Presun Nastavenie Návrat Koniec

Plný

ZDROJ

YPbPr

HDMI1

HDMI2

HDMI3

SOURCE: Koniec

Page 29

Pomer strán

Stlačením V/v vyberte položku Pomer strán apomocou tlačidiel b/B vyberte požadovaný pomer strán.

Auto Automaticky nastaví pomer strán obrazu podľa typu vysielanej relácie.

Plný/4:3/Zoom1/Zoom2 Vyberte zdostupných formátov zobrazenia.

PC nastavenie

Stlačením INPUT vyberte ako zdroj PC. Stlačením MENU vstúpte do hlavnej ponuky, potom pomocou b/B vyberte ponuku OBRAZ. Stlačením ENTER/ Vvstúpte do ponuky apomocou Vvyberte PC nastavenie.

Pokročilé nastavenie

Nastavením pokročilých video funkcií môžete jemne vyladiť parametre obrazu. Pomocou V/v vyberte položku Pokročilé nastavenie apotom stlačením ENTER/B vstúpte do podponuky.

Ponuka Zvuk

Stlačením tlačidla MENU zobrazte hlavnú ponuku. Pomocou tlačidiel b/B vyberte vhlavnom menu položku ZVUK astlačením ENTER/V vstúpte do ponuky.

Zvuk

Zvukový režim

Výšky Basy

váženie

Vy Priestorový zvuk EQ nastavenie AVL SPDIF

Presun Nastavenie Návrat Koniec

Zvuk

Basy Vyváženie Priestorový zvuk EQ nastavenie AVL SPDIF Audio Description Typ zvuku

Presun Vybrať Návrat Koniec

Vyp

Auto

1. Pomocou tlačidiel V/v vyberte vponuke ZVUK voľbu, ktorú chcete nastaviť.

2. Stlačte ENTER/ b/B na nastavenie.

3. Keď ste snastavením hotoví, stlačte MENU na uloženie zmien anávrat do predchádzajúcej ponuky.

Zvukový režim

Stlačením V/v vyberte položku Zvukový režim apomocou tlačidiel b/B vyberte požadovaný režim.

Výšky / Basy / Vyváženie

Stlačením V/v vyberte voľbu apomocou tlačidiel b/B nastavte.

Výšky Môžete zvýšiť alebo znížiť intenzitu vysokých frekvencií.

Basy Môžete zvýšiť alebo znížiť intenzitu nízkych frekvencií.

Vyváženie Môžete nastaviť vyváženie medzi hlasitosťou ľavého apravého kanálu.

Priestorový zvuk

Stlačením V/v vyberte položku Priestorový zvuk apomocou tlačidiel b/B vyberte Zap alebo Vyp.

EQ nastavenie

Môžete nastaviť krivku sedempásmového ekvalizéra. Pomocou V/v vyberte položku EQ nastavenie apotom stlačením ENTER/B vstúpte do podponuky.

AVL

Nastavenie automatickej kontroly hlasitosti Stlačením V/v vyberte položku AVL apomocou tlačidiel b/B vyberte Zap alebo Vyp.

Page 30

SPDIF

Stlačením V/v vyberte položku SPDIF apomocou tlačidiel b/B vyberte Vyp / Auto / PCM.

Audio Description

Pomocou V/v vyberte položku Audio Description apotom stlačením ENTER/B vstúpte do podponuky.

Typ zvuku

Stlačením V/v vyberte položku Typ zvuku apomocou tlačidiel b/B vyberte zdostupných možností (Stereo, Dual I, Dual II, Zmiešané).

Ponuka Kanál

Stlačením tlačidla MENU zobrazte hlavnú ponuku. Pomocou tlačidiel b/B vyberte vhlavnom menu položku KANÁL astlačením ENTER/V vstúpte do ponuky.

1. Pomocou tlačidiel V/v vyberte vponuke KANÁL voľbu, ktorú

chcete nastaviť.

2. Stlačením tlačidla ENTER vstúpte do podponuky.

3. Stlačením tlačidla MENU sa vrátite do predchádzajúcej ponuky.

Typ tunera

Stlačením V/v vyberte položku Typ tunera apomocou tlačidiel b/B vyberte Anténa alebo Kábel.

Autohľadanie

Pomocou V/v vyberte položku Autohľadanie apotom stlačením ENTER/B vstúpte do podponuky.

Kanál

Typ tunera Anténa

Autohľadanie Ručné hľadanie

va kanálu

Úpra Všeobecné rozhranie CI Info osignáli

Presun Nastavenie Návrat Koniec

Autohľadanie

Krajina CZ

Režim DTV+ATV

Štar

Presun Nastavenie Návrat Koniec

Autohľadanie

Krajina CZ

Režim DTV+ATV

yp hľadania Plný

T ID siete Auto Frekvencia Auto Symbolová rýchlosť Auto Štart

Presun Nastavenie Návrat Koniec

Typ tunera je Anténa Typ tunera je Kábel

Krajina

Stlačením b/B vyberte krajinu.

Režim

Stlačením b/B vyberte režim: DTV+ATV, DTV, ATV.

Typ hľadania

Stlačením b/B vyberte typ vyhľadávania kanálov: Pokročilé, Rýchlo, Plný.

ID siete

Stlačením b/B vyberte ID siete: Auto alebo zadajte číslo.

Frekvencia

Stlačením b/B vyberte frekvenciu: Auto alebo zadajte číslo.

Symbolová rýchlosť

Stlačením b/B vyberte symbolovú rýchlosť: Auto alebo zadajte číslo.

Page 31

Štart

Stlačením tlačidla ENTER / Bspustite automatické vyhľadávanie.

• Najprv sa prehľadajú digitálne kanály, potom kanály analógové.

• Pred spustením automatického prehľadania kanálu sa uistite, že je vybratý správny typ tunera (Anténa alebo Kábel). Pri nesprávnom nastavení typu signálov nemusia byť nájdené

Ručné hľadanie

Digitálne ručné hľadanie

Analógové ručné ladenie

žiadne stanice.

• Medzi nájdené kanály nie sú zaradené stanice skódovaným vysielaním.

Ručné hľadanie

Presun Výber Návrat Koniec

Pomocou V/v vyberte položku Ručné hľadanie a potom stlačením ENTER/B vstúpte do podponuky.

Digitálne ručné hľadanie

Pomocou V/v vyberte položku Digitálne ručné hľadanie a potom stlačením ENTER/B vstúpte do podponuky.

Digitálne ručné hľadanie

Digitálne hľadanie

Štart

rekvencia

F Sila

Presun Nastavenie Návrat Koniec

Digitálne ručné hľadanie

ID siete Auto

Frekvencia

ymbolová rýchlosť

S Modulácia Štart Sila

Presun Nastavenie Návrat Koniec

Typ tunera je Anténa Typ tunera je Kábel

ID siete

Stlačením b/B vyberte ID siete: Auto alebo zadajte číslo.

Frekvencia

Stlačením b/B vyberte frekvenciu: Auto alebo zadajte číslo.

Symbolová rýchlosť

Stlačením b/B vyberte symbolovú rýchlosť: Auto alebo zadajte číslo.

Modulácia

Stlačením b/B vyberte moduláciu: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

Štart

Stlačením tlačidla ENTER / Bspustite ladenie kanálov.

Analógové ručné ladenie

Pomocou V/v vyberte položku Analógové ručné ladenie apotom stlačením ENTER/B vstúpte do podponuky.

Analógové ladenie

Stlačením b/B vyberte Analógové ladenie.

Farebný systém

Stlačením b/B vyberte farebný systém: Auto, PAL alebo SECAM.

Analógové ručné ladenie

Analógové ladenie

Farebný systém Auto

vukový systém Auto

Z AFC Vyp Štart

Presun Nastavenie Návrat Koniec

Page 32

Zvukový systém

Stlačením b/B vyberte Zvukový systém: Auto, DK, BG, Ialebo L.

Modulácia

Stlačením b/B vyberte moduláciu: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

AFC

Automatické jemné doladenie. Stlačením tlačidiel b/B vyberte Zap alebo Vyp.

Štart

Stlačením tlačidla ENTER / Bspustite ladenie kanálov.

Analógové ručné ladenie

Analógové ladenie 44,25 MHz Farebný systém Auto Zvukový systém Auto AFC Vyp

Stop

Hľadanie 48,25 MHz...

Presun Výber Návrat Koniec

Úprava kanálov

Pomocou V/v vyberte položku Úprava kanálov a potom stlačením ENTER/B vstúpte do podponuky. Organizáciu kanálov uľahčia tri farebné tlačidlá diaľkového ovládača. Najprv pomocou V/v zvýraznite kanál, ktorý chcete vymazať, presunúť alebo preskakovať. Potom:

• Stlačte červené tlačidlo na vymazanie kanálu.

Úprava kanálu

800 ONE HD

801 TEN Digital 802 ONE HD

ital

803 ONE Dig

• Stlačte zelené tlačidlo na preskakovanie vybraného kanálu. (Pri prechádzaní kanálov pomocou tlačidiel CH+/bude takto označený kanál automaticky preskakovaný.)

Zmazať Preskok Presun

Presun Výber Návrat Koniec

• Stlačením modrého tlačidla označte kanál na presunutie. Pomocou tlačidiel ho presuňte na požadovanú pozíciu.

Rozhranie CI

Pomocou V/v vyberte položku Všeobecné rozhranie CI apotom stlačením ENTER vstúpte do podponuky. Táto voľba je dostupná iba vDTVrežime as vloženou CI kartou.

Info osignáli

Pomocou V/v vyberte položku Info osignáli a potom stlačením ENTER zobrazte podrobné informácie osignáli. Dostupné iba vDTV režime.

Ponuka Zámka systému

Stlačením tlačidla MENU zobrazte hlavnú ponuku. Pomocou tlačidiel b/B vyberte vhlavnom menu položku ZÁMKA SYSTÉMU astlačením ENTER/V vstúpte do ponuky.

Zadaj heslo

Povoliť Zap

a kanálu

Zámk Rodičovské hodnotenie Žiadny Zámok klávesnice Vyp Hotelový režim Nové heslo Zmazať zámky

Presun 0-9: Vstup MENU: Návrat EXIT: Koniec

Zámka systému

Zadaj heslo

Povoliť Zap

Zámka kanálu

ovské hodnotenie Žiadny

Rodič Zámok klávesnice Vyp Hotelový režim Nové heslo Zmazať zámky

Presun Nastavenie MENU: Návrat EXIT: Koniec

1. Pomocou tlačidiel V/v vyberte vponuke ZÁMKA SYSTÉMU voľbu, ktorú chcete nastaviť.

2. Stlačte ENTER/ b/B na nastavenie.

3. Keď ste snastavením hotoví, stlačte MENU na uloženie zmien anávrat do predchádzajúcej ponuky.

Zámka systému

Page 33

Stlačením V/v vyberte položku Povoliť apomocou tlačidiel b/B vyberte Zap alebo Vyp.

• Funkcia Zámka kanálu, Rodičovské hodnotenie aZámok klávesnice sú dostupné, ak je povolené používanie hesla (Povoliť nastavené na Zap).

• Predvolené heslo je 0000. Ak zabudnete vami nastavené heslo, obráťte sa na servisné stredisko.

Zámka kanálu

Stlačením V/v vyberte položku Zámka kanálu astlačením ENTER/B vstúpte do podponuky.

Rodičovské hodnotenie

Stlačením V/v vyberte položku Rodičovské hodnotenie a pomocou tlačidiel b/B vyberte požadovanú úroveň ochrany.

Zámok klávesnice

Aktiváciou tejto voľby môžete zamedziť nežiaducemu použitiu, napríklad deťmi. Stlačením V/v vyberte položku Zámok klávesnice apomocou tlačidiel b/B vyberte Zap alebo Vyp.

Hotelový režim

Stlačením V/v vyberte hotelový režim.

Nové heslo

Stlačením V/v vyberte Nové heslo a potom zadajte štvormiestne číslo, ktoré chcete použiť ako heslo. Na potvrdenie zadajte heslo znovu.

Zmazať zámky

Stlačením V/v vyberte voľbu Zmazať zámky.

Ponuka Nastavenie

Stlačením tlačidla MENU zobrazte hlavnú ponuku. Pomocou tlačidiel b/B vyberte v hlavnom menu položku NASTAVENIE astlačením ENTER/V vstúpte do ponuky.

Nastavenie

OSD jazyk Česky

Jazyky zvuku

itulky

T Teletext Režim nastavenia Domov Nastavenie času PVR nastavenie

Presun Nastavenie MENU: Návrat EXIT: Koniec

Nastavenie

Teletext Režim nastavenia Domov Nastavenie času PVR nastavenie

Prvotné nastavenie

OAD Reset

Presun OK: Výber MENU: Návrat EXIT: Koniec

1. Pomocou tlačidiel V/v vyberte vponuke NASTAVENIE voľbu, ktorú chcete nastaviť.

2. Stlačte ENTER/ b/B na nastavenie.

3. Keď ste snastavením hotoví, stlačte MENU na uloženie zmien anávrat do predchádzajúcej ponuky.

OSD jazyk

Stlačením V/v vyberte položku OSD jazyk apomocou tlačidiel b/B vyberte požadovaný jazyk.

Jazyky zvuku

Stlačením V/v vyberte položku Jazyky zvuku astlačením tlačidla ENTER vstúpte do podponuky. Pomocou tlačidiel V/v/b/B vyberte Prvotný jazyk zvuku aDruhotný jazyk zvuku.

Titulky

Stlačením V/v vyberte položku Titulky astlačením tlačidla ENTER vstúpte do podponuky.

Page 34

Teletext

Táto položka umožňuje upraviť nastavenie teletextu. Dostupné iba pre DTV aATV zdroj signálu. Stlačením V/v vyberte položku Teletext astlačením tlačidla ENTER / Bvstúpte do podponuky.

Režim nastavenia

Stlačením V/v vyberte Režim nastavenia.

Nastavenie času

Stlačením V/v vyberte položku Nastavenie času astlačením tlačidla ENTER / Bvstúpte do podponuky.

PVR nastavenie

Stlačením V/v vyberte položku PVR nastavenie astlačením

tlačidla ENTER vstúpte do podponuky. Prístroj vykoná kontrolu pripojeného USB.

Prvotné nastavenie

Stlačením V/v vyberte Prvotné nastavenie a stlačením tlačidla ENTER vstúpte režimu prvotného nastavenia.

Doľava

Doprava

Výber

Koniec

Súborový manažér Zoznam zariadení Plánovaný záznam

OAD

Stlačením V/v vyberte položku OAD astlačením tlačidla ENTER vstúpte do podponuky.

Reset

Stlačením V/v vyberte položku Reset astlačením tlačidla ENTER vstúpte do podponuky.

Ovládanie USB

Poznámka: Pred ovládaním ponuky USB pripojte k televízoru USB

Pomocou tlačidiel b/B vyberte vponuke vstupných zdrojov USB astlačením ENTER vstúpte do ponuky. Stlačením tlačidla b/B vyberte voľbu, ktorú chcete v menu USB nastaviť, astlačením ENTER vstúpte do ponuky.

zariadenie atlačidlom INPUT prepnite vstup televízora na USB.

Foto Hudba Film Text

Page 35

ODSTRAŇOVANIE ŤAŽKOSTÍ

Problém Riešenie

Žiadne napájanie • Skontrolujte, či je vidlica napájacieho kábla zapojená

Zlý príjem signálu • Vysoké budovy alebo kopce vokolí môžu spôsobovať

Žiadny obraz • Skontroluje, že je ktelevízoru riadne pripojená anténa.

Obraz je vporiadku, ale bez zvuku • Zvýšte hlasitosť.

Zvuk je vporiadku, ale žiadny obraz alebo chybné farby

Sneženie vobraze, šum alebo zasekávajúci sa obraz

Rušivé vodorovné pruhy cez obraz • Rušenie spôsobované elektrickými spotrebičmi, akými sú

Televízor nereaguje na povely diaľkového ovládača

Žiadny obraz vPC režime • Skontrolujte riadne pripojenie videokábla kVGA

Vertikálne chvenie (v PC režime) • Upravte zobrazovaciu frekvenciu obrazu zPC.

Príliš svetlý alebo tmavý obraz vPC režime

do elektrickej zásuvky. Televízor odpojte od napájania, vyčkajte cca 60 sekúnd apotom ho znovu zapojte azapnite.

odrazy signálu analógového vysielania aduchov vobraze. Kvalitu obrazu môžete zlepšiť zmenou orientácie antény.

• Ak používate izbovú anténu, môže byť príjem za určitých podmienok sťažený. Skúste príjem zlepšiť zmenou orientácie antény. Ak sa obraz nezlepší, použite vonkajšiu anténu.

• Skúste vybrať iný kanál aoverte, či nie je problém mimo vášho prijímača.

• Skontrolujte, či nie je vypnutý zvuk televízora. Opätovným stlačením tlačidla vypnutia zvuku obnovte pôvodnú hlasitosť.

• Zvýšte kontrast ajas obrazu.

• Skontroluje riadne pripojenie antény.

vysúšače vlasov alebo vysávače. Vypnite tieto spotrebiče používané vblízkosti televízora.

• Diaľkový ovládač namierte na senzor diaľkového ovládania na televízore.

• Odstráňte prekážky medzi diaľkovým ovládačom asenzorom na televízore.

• Skontrolujte, či nie sú vybité batérie vdiaľkovom ovládači.

konektoru.

• Skontrolujte, či je formát obrazu zPC kompatibilný stýmto televízorom.

• V menu upravte jas akontrast obrazu.

Ak vyššie uvedené pokyny nepomôžu problém odstrániť, odpojte televízor na cca 60 sekúnd od napájania apotom ho znovu zapojte. Ak ťažkosti pretrvajú, obráťte sa na kvali kovaný servis. Nepokúšajte sa prístroj opraviť vlastnými silami.

Page 36

TECHNICKÝ LIST

MODEL 22 LED 632/622 PVR 24 LED 622 PVR 24 LED 631/621 PVR

Obrazovka

Uhlopriečka 22" (55 cm) 24" (60 cm) 24" (60 cm)

Pomer strán 16:9 16:9 16:9

Rozlíšenie 1920 × 1080 1920 × 1080 1366 × 768

Dynamický kontrast 1 000 000 : 1 1 000 000 : 1 1 000 000 : 1

Tuner

Digitálny tuner HD DVB-T MPEG2/4 HD DVB-T MPEG2/4 HD DVB-T MPEG2/4

Programový sprievodca EPG áno áno áno

PVR nahrávanie na USB áno áno áno

Funkcia Timeshift (časový posun) áno áno áno

Zoznam kanálov áno áno áno

Videosystém PAL/NTSC/SECAM PAL/NTSC/SECAM PAL/NTSC/SECAM

Obraz

Progressive Scan áno áno áno

Hrebeňový  lter 3D 3D 3D

Redukcia šumu áno áno áno

OSD menu áno áno áno

Zvuk

Zvukový výkon 2× 3 W 2× 3 W 2× 3 W

Korekcia zvuku stereováha stereováha stereováha

Stereo zvuk NICAM/A2 NICAM/A2 NICAM/A2

Konektivita

USB 1 1 1

Podporované formáty .mpg\.avi\.ts\.mp4\

.mkv\.ts\.vob\.mp3\ .aac\.jpg\.mp3\.wav\ .m4a\.aac\ .wmv

HDMI 1 1 1

SCART 1 1 1

Komponentové YPbPr 1 1 1

VGA (D-Sub5 pin) 1 1 1

PC Audio vstup 1 1 1

Slúchadlový výstup 1 1 1

RF IN 1 1 1

.mpg\.avi\.ts\.mp4\ .mkv\.ts\.vob\.mp3\ .aac\.jpg\.mp3\.wav\ .m4a\.aac\ .wmv

Page 37

Všeobecné špeci kácie

Rodičovský zámok áno áno áno

Napájanie

Príkon max. 36 W max. 48 W max. 48 W

Príkon vpohotovostnom režime ≤ 0,5 W ≤ 0,5 W ≤ 0,5 W

Príkon vo vypnutom stave 0 W 0 W 0 W

Energetická trieda B B B

Hlavný vypínač napájania áno áno áno

Rozmery ahmotnosť

Rozmery prístroja so stojanom (š × v× h) mm

Rozmery prístroja bez stojana (š × v× h) mm

Hmotnosť 4 kg 3,9 kg 3,9 kg

Závesná na stenu VESA 100 × 100 VESA 100 × 100 VESA 100 × 100

503 × 340 × 176 564 × 371 × 176 564 × 371 × 176

503 × 316 × 51 564 × 347 × 51 564 × 347 × 51

VYUŽITIE ALIKVIDÁCIA OBALOV

Baliaci papier avlnitá lepenka – odovzdajte do zberných surovín. Prebalová fólia, PE vrecká, plastové diely – vyhadzujte do kontajnerov na plasty.

LIKVIDÁCIA VÝROBKU PO SKONČENÍ ŽIVOTNOSTI

Likvidácia použitých elektrických aelektronických zariadení (platí v členských krajinách EÚ a ďalších európskych krajinách so zavedeným systémom triedenia odpadu)

Vyobrazený symbol na produkte alebo na obale znamená, že sproduktom by sa nemalo nakladať ako sdomovým odpadom. Produkt odovzdajte na miesto určené na recykláciu elektrických aelektronických zariadení. Správnou likvidáciou produktu zabránite negatívnym vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva kochrane prírodných zdrojov. Viac informácií orecyklácii tohto produktu vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt kúpili.

Tento výrobok spĺňa požiadavky smerníc EÚ o elektromagnetickej kompatibilite a elektrickej bezpečnosti.

08/05

Zmena textu a technických parametrov vyhradená.

Page 38

Page 39

LED TVs

CONTENTS

INTRODUCTION ....................................................................................................................................................................................42

TV INSTALLATION AND SETUP ........................................................................................................................................................42

Instructions for assembling the stand ...........................................................................................................................................42

Positioning ...............................................................................................................................................................................................42

Antenna and power connection ......................................................................................................................................................42

DESCRIPTION .........................................................................................................................................................................................43

TV and interface buttons ....................................................................................................................................................................43

Installation diagram for external devices .....................................................................................................................................45

TELEVISION CONTROLS .....................................................................................................................................................................46

Input switch .............................................................................................................................................................................................46

Picture menu ...........................................................................................................................................................................................46

Audio menu .............................................................................................................................................................................................47

Channel menu ........................................................................................................................................................................................48

Lock System menu ................................................................................................................................................................................50

Setup Menu .............................................................................................................................................................................................51

USB control ..............................................................................................................................................................................................52

TROUBLESHOOTING ...........................................................................................................................................................................53

TECHNICAL SHEET ...............................................................................................................................................................................54

Page 40

SAFETY INSTRUCTIONS

Read carefully and save for future use!

Warning: The safety measures and instructions,

contained in this manual, do not include all conditions and situations possible. The user must understand that common sense, caution and care are factors that cannot be integrated into any product. Therefore, these factors shall be ensured by the user/s using and operating this appliance. We are not liable for

damages caused during shipping, by incorrect use, voltage  uctuation or the modi cation or adjustment of any part of the appliance.

To protect against a risk of  re or electric shock, basic precautions shall be taken while using electrical appliances, including the following:

ATTENTION

RISK OF ELECTRIC SHOCK, DO NOT OPEN

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT OPEN THE COVER OR BA

CK PANEL OF THE DEVICE. THERE ARE NO COMPONENTS INSIDE THAT

1. Read all of the instructions carefully.

2. Keep the instructions for future use.

3. Pay attention to warnings found in the manual.

4. Follow all instructions.

5. Do not use the device close to water.

6. Clean only with dry cloth.

7. Do not block exhaust vents. Install the device according to the manufacturer's instructions.

8. Do not install near heating sources, such as radiators, heating units, stoves, or other appliances (including ampli ers) producing heat.

9. Do not bypass the safety function of a grounded outlet. The power cord plug has two pins and one ground contact, ensuring your safety. If your socket does not match the power cord of this TV, ask an electrician to replace the old socket.

10. Protect the power cord, do not step on it, prevent against pinching the cord, particularly near the plug and the area where the cord exits the device.

11. Use only accessories and optional accessories recommended by the manufacturer.

12. Disconnect the power cord from the socket during thunderstorms or in case you do not plan to use the device for a long period of time.

13. Refer to quali ed service workers for all necessary repairs. The device requires service if it is damaged in any way. For example, if the power cord or plug is damaged, liquid gets inside the device or a the device is penetrated by a foreign object, is exposes to rain or moisture, falls or does not function as usual.

14. The socket that the TV is connected to is used to disconnect the device from the power network and must be easy to access at all times.

15. Ventilation holes shall not be covered by objects such as newspapers, tablecloths, curtains etc., because this prevents the necessary ventilation of the device.

THE USER COULD REPAIR HIMSELF. ALWAYS REFER TO TRAINED SERVICE EMPLOYEES.

A lightning arrow symbol inside an isosceles triangle shall warn the user about uninsulated “dangerous voltage” inside the device, which can be high enough to cause injury by electric current.

An exclamation point inside an isosceles triangle shall inform the user about the abundant amount of important instructions for operating the device and its maintenance (or service) that can be found in the included manual.

Page 41

16. Do not place any sources of open  re on the device, for example burning candles.

17. Respect the ecological disposal of batteries.

18. The device is designed for operation in mild climates.

19. Prevent water dripping on the device and getting into the device. Do not place any objects  lled with liquid on the device, e.g. a vase with  owers.

20. Electric discharge can lead to failing device functions. Functions can be manually restored by turning the device o and on again.

WARNING:

Do not expose the device to rain or moisture, this reduces the risk of  re or electric shock.

WARNING:

Protect the batteries against exposure to high temperatures, e.g. direct sunlight. Do not throw batteries into a  re.

This symbol indicates the device is classi ed as a class II device, with double insulation between dangerous voltage and user access parts. Only use identical spare parts when performing service work.

Warning

This television receiver uses high voltage for operation. Do not remove the back cover of the device. Have all service operations carried out by quali ed workers.

Attention

Make sure the power cord does not get caught under the TV.

Warning

Do not expose the device to rain or moisture, this reduces the risk of  re or electric shock.

Attention

Do not lean against the TV, tilt or push the device. Pay close attention to the presence of children. A falling device could cause serious injury.

Warning

Prevent foreign objects entering the ventilation holes of the device. Protect the TV against liquid spills.

Attention

Do not install the TV on unstable carts, stands, shelves or tables. A fall could damage the device or cause injury.

Attention

Do not cover the ventilation holes on the back cover of the device. Su cient ventilation is necessary for the proper functioning of electrical components.

Attention

Minimum spacing distances must be respected if the TV is installed in the entertainment centre compartment or other enclosed area. Overheating can shorten the service life of the device and can also be dangerous.

Attention

If you do not plan to use the device for a longer period of time, we recommend disconnecting the power cord from the socket.

Page 42

INTRODUCTION

Thank you for purchasing this television product. In order to use this device to its full potential from the very start, read this manual carefully and keep handy for future use.

ATTENTION

Do not tamper with any internal device components and do not perform any adjustments that are not de ned in this manual. LED TVs use high voltage. When cleaning dust or drops o the display or device case, you should  rst unplug the power cord from the socket and then wipe the device with a dry towel. To prevent damaging the TV, disconnect the power cord and antenna during a thunderstorm. Refer to a quali ed service centre for all necessary repairs.

TV INSTALLATION AND SETUP

Instructions for assembling the stand

1. Open the cardboard box and remove the TV, accessories and stand (only available with certain models).

2. Place the device on a  at service with the screen facing down. Use a blanket or other soft fabric to protect the display.

3. Slide the stand into the holder and  rmly tighten with the

included screws.

4. You are now  nished with the assembly.

Positioning

• Place the unit within the room so that the display is not exposed to direct sunlight.

• Complete darkness or re ections on the screen can cause eye fatigue. Soft indirect light is recommended for comfortable viewing.

• Leave enough space between the device and wall to allow su cient air circulation.

• Stay away from excessively warm areas to prevent damaging the case of the device or the premature ageing of components.

• Do not cover ventilation holes.

Antenna and power connection

1. Connect the antenna cable to the antenna connector on the back side of the TV.

2. Plug the power cord into the electric socket.

3. Switch the TV on. Press the On/O switch on the TV. The indicator will turn green. When the TV is in standby mode (red indicator), the TV can be turned on by pressing a button on the remote controller.

Page 43

DESCRIPTION

TV and interface buttons

Buttons on the TV

Note: The following description only represents a functional diagram. The actual position and layout can di er

for various models.

1 : Power On/O

SOURCE : External signal source MENU : Displays the main menu and con rms selected items CH+/- : Channel selection VOL +/- : Volume control

Buttons on the remote controller

1. 1: Turn the TV on or o into standby mode.

2. %: Audio on/o toggle.

3. NUMERICAL BUTTONS: Direct channel entry.

4. MENU: Display main menu on screen.

5. SOURCE: Press to display the available sources of video and their selection.

6. ARROWS: Menu controls. / ENTER: Con rm selection.

7. EXIT: Return to previous menu or leave menu.

8. DISPLAY: Display information

9. VOL +/-: Volume control.

10. GUIDE: Displays information about the current program

8 0

qa qs

and programs that follow (in DTV mode).

11. CH-/CH+: Switch to previous or next channel.

12. RECLIST: List of recordings

13. FAV/LIST: Access to the list of favourite channels.

14. FREEZE: Freezes the display on the screen.

15. USB speaker control button.

16. REC: Press to start recording the current TV program (in DTV mode).

17. TEXT: Open teletext.

18. Color buttons: Controlling the function indicated on the screen

Page 44

Interface

Note: The following table provides an overview of various interfaces. The actual position, type, layout and

number of interfaces can di er for various models.

AV in

External video and audio signal In (left and right channel).

AV in

External video and audio signal Out (left and right channel).*

Y Pb Pr In

Composite video signal connection from DVD/VCR.*

HDMI In

Digital signal input via HDMI connector.

ANT 75

Antenna In connection (75/VHF/UHF).

VGA In

Analog video from PC In.

PC audio In

Audio signal from PC with VGA video signal connection.

Headphone jack

Sound is automatically disabled from the TV speakers when headphones are connected.

USB In

Connecting a USB device and playing media  les or recording programs to USB.

SCART In

Composite and RGB signal input supported as a standard.*

* Some models are not equipped with this interface

Page 45

Installation diagram for external devices

Set-top boxesDVD

HDMI In connection

AV In connection

USB connection

Set-top boxes

SCART connection

TV connection to antenna distribution

Page 46

TELEVISION CONTROLS

Input switch

Note: Example only, the type and number of inputs depends on the speci c TV model.

1. Press INPUT to display the input source menu.

2. Press V/v or INPUT to select the desired input.

3. Press ENTER to switch to the selected input.

4. Press EXIT to exit the menu.

Picture menu

Press MENU to display the main menu. Select PICTURE from the main menu via b/B and press V/ENTER to enter the menu.


Picture Mode

Brightness Contrast

1. Select the option you wish to con gure in the PICTURE menu via V/v.

2. Press ENTER/ b/B to set.

3. When you have  nished with the con guration, press MENU to save the changes and return to the previous menu.

Picture Mode

Press V/v to select Screen Mode and set via b/B. Tip: Press PMODE to directly set the screen mode.

Brightness/Contrast/Sharpness/Tint/Hue

Press V/v to make your selection and adjust via b/B.

Brightness Brightness settings.

Contrast Contrast settings.

Sharpness Sharpness settings

Saturation Color saturation settings.

Hue Color hue settings. For signal in NTSC format only.

Sharpness Saturation Hue Color Temp Aspect ratio

Move Setup Return Exit


Sharpness Saturation Hue Color Temp Aspect ratio PC setting Picture Mode Advanced Settings

Move Setup Return Exit

Full

SOURCE

YPbPr

HDMI1

HDMI2

HDMI3

SOURCE: Exit

Page 47

Color Temp

Changes the overall color representation of the picture. Press V/v to select Color Temp and choose between Standard, Warm and Cool via the b/B buttons.

Standard Creates a live and fresh picture

Warm The picture is tuned to warm red tints

Cool The picture is tuned to cool blue tints

Aspect ratio

Press V/v to select Aspect Ratio and choose the desired aspect ratio via b/B.

Auto Automatically adjusts the picture aspect ratio according to the current program

Full/4:3/Zoom1/Zoom2 Select from the available display formats.

PC setting

Press INPUT and select PC as the source. Press MENU to enter the main menu, then choose the PICTURE menu via b/B. Press ENTER/ V to enter the menu and press V to choose PC Setting.

Advanced Settings

Setting advanced video functions can  ne tune the picture parameters. Press V/v to select Advanced Settings and then press ENTER/B to enter the sub-menu.

Audio menu

Press MENU to display the main menu. Select AUDIO from the main menu via b/B and press ENTER/V to enter the menu.

Sound

Sound Mode

Treble Bass

Balanc Surround Sound EQ Setting AVL SPDIF

Move Setup Return Exit

Sound

Bass Balance Surround Sound EQ Setting AVL SPDIF Audio description Sound Type

Move Select Return Exit

OFF

Auto

1. Select the option you wish to con gure in the AUDIO menu via V/v.

2. Press ENTER/ b/B to set.

3. When you have  nished with the con guration, press MENU to save the changes and return to the previous menu.

Sound Mode

Press V/v to select Sound Mode and choose the desired mode via b/B.

Treble / Bass / Balance

Press V/v to make your selection and adjust via b/B.

Treble High frequency tones can be increased or decreased.

Bass Low frequency tones can be increased or decreased.

Balance The balance between left and right channel volume can be adjusted.

Surround Sound

Press V/v to select Surround Sound and choose On or O via b/B.

Page 48

EQ Setting

The seven band equalizer curve can be set. Press V/v to select EQ Setting and then press ENTER/B to enter the sub-menu.

AVL

Automatic volume control setup. Press V/v to select AVL and choose On or O via b/B.

SPDIF

Press V/v to select SPDIF and choose O / Auto / PCM via b/B.

Audio description

Press V/v to select Audio Description and then press ENTER/B to enter the sub-menu.

Sound Type

Press V/v to select the Sound Type item and choose from the available options (Stereo, Dual I, Dual II, Mixed) via the b/B buttons.

Channel menu

Press MENU to display the main menu. Select CHANNEL from the main menu via b/B and press ENTER/V

to enter the menu.

1. Select the option you wish to con gure in the CHANNEL menu via V/v.

2. Press ENTER to access the sub-menu.

3. Press MENU to return to the previous menu.

Tuner Type

Press V/v to select Tuner Type and choose Antenna or Cable via b/B.

Auto Scan

Press V/v to select Auto Scan and then press ENTER/B to enter the sub-menu.

Channel

Tuner Type Antenna

Auto Scan Manual Scan Channel Edit Common Interface CI Signal information

Move Setup Return Exit

Auto Scan

Country CZ

Mode DTV+ATV

Star

Move Setup Return Exit

Auto Scan

Country CZ

Mode DTV+ATV

can Type Full

S Network ID Auto Frequency Auto Symbol Rate Auto Start

Move Setup Return Exit

The tuner type is Antenna The tuner type is Cable

Country

Press b/B to select the country.

Mode

Press b/B to select the mode: DTV+ATV, DTV, ATV.

Scan Type

Press b/B to select the channel scan type: Advanced, Quick, Full.

Page 49

Network ID

Press b/B to select the network ID: Auto or enter a number.

Frequency

Press b/B to select the frequency: Auto or enter a number.

Symbol Rate

Press b/B to select the symbol rate: Auto or enter a number.

Start

Press ENTER / B to start the auto scan process.

• The digital channels are scanned  rst, followed by the analog channels.

• Before starting the auto scan process, make sure the correct tuner type is selected (Antenna and Cable). An incorrectly con gured signal type may result in no stations being found.

Manual Scan

Digital Manual Scan

Analog Manual Scan

• Stations with encoded broadcasting will not appear among the stations found.

Manual Scan

Press V/v to select Manual Scan and then press ENTER/B to

Move Select Return Exit

enter the sub-menu.

Digital Manual Scan

Press V/v to select Digital Manual Scan and then press ENTER/B to enter the sub-menu.

Digital Manual Scan

Digital Scan

Start

requency

F Strength

Move Setup Return Exit

Digital Manual Scan

Network ID Auto

Frequency

ymbol Rate

S Modulation Start Strength

Move Setup Return Exit

The tuner type is Antenna The tuner type is Cable

Network ID

Press b/B to select the network ID: Auto or enter a number.

Frequency

Press b/B to select the frequency: Auto or enter a number.

Symbol Rate

Press b/B to select the symbol rate: Auto or enter a number.

Modulation

Press b/B to select the modulation: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

Page 50

Start

Press ENTER / B to start the channel scan process.

Analog Manual Scan

Press V/v to select Analog Manual Scan and then press ENTER/B to enter the sub-menu.

Analog Scan

Analog Manual Scan

Analog Scan

Color System Auto

ound System Auto

S AFC O Start

Press b/B to select the Analog Scan.

Color System

Move Setup Return Exit

Press b/B to select the color system: Auto, PAL or SECAM.

Sound System

Press b/B to select the Sound System: Auto, DK, BG, I or L.

Modulation

Press b/B to select the modulation: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

AFC

Auto  ne tune. Press b/B to select On or O .

Start

Press ENTER / B to start the channel scan process.

Analog Manual Scan

Analog Scan 44.25 MHz Color System Auto Sound System Auto AFC O

Stop

Scan 48.25 MHz...

Move Select Return Exit

Channel Edit

Press V/v to select Channel Edit and then press ENTER/B to enter the sub-menu. Three color buttons on the remote controller make organizing channels easier. Use V/v to  rst highlight the channel you wish to delete, move or skip. Next:

• Press the red button to delete the channel.

Channel Edit

800 ONE HD

801 TEN Digital 802 ONE HD 803 ONE Dig

ital

• Press the green button to skip the selected channel. (When sur ng through channels via CH+/-, these channels will automatically be skipped).

Delete Skip Move

Move Select Return Exit

• Press the blue button to mark a channel to be moved. Use the buttons to move the channel to the desired position.

Common Interface

Press V/v to select Common Interface and then press ENTER to enter the sub-menu. This option is only available in DTV mode with an inserted CI card.

Signal information

Use V/v to select Signal Information and then press ENTER to display signal information. Available only in DTV mode.

Lock System menu

Press MENU to display the main menu. Select LOCK SYSTEM from the main menu via b/B and press ENTER/V to enter the menu.

Page 51

Enter Password

Enable On

ocks

Channel L Parental Rating None Lock Keypad O Hotel mode New Password Clear Lock

Move 0-9: Input MENU: Return EXIT: Exit

Lock System

Enter Password

Enable On

Channel Locks

arental Rating None

P Lock Keypad O Hotel mode New Password Clear Lock

Move Setup MENU: Return EXIT: Exit

Lock System

1. Select the option you wish to con gure in the LOCK SYSTEM menu via V/v.

2. Press ENTER/ b/B to set.

3. When you have  nished with the con guration, press MENU to save the changes and return to the previous menu.

Press V/v to select Enable and choose On or O via b/B.

• The Channel Locks, Parental Rating and Lock Keypad features are available when password use is enabled (Enable set to On).

• The default password is 0000. Should you forget your password, refer to a repair shop.

Channel Locks

Press V/v to select Channel Locks and then press ENTER/B to enter the sub-menu.

Parental Rating

Press V/v to select the Parental Rating and choose the desired protection level via b/B.

Lock Keypad

By activating this option you can prevent undesirable use, for example, by children. Press V/v to select Lock Keypad and choose On or O via b/B.

Hotel mode

Press V/v to select hotel mode.

New Password

Press V/v to select a New Password and enter a four digit number to use as the password. Enter the password again to con rm.

Clear Lock

Press V/v and select Clear Lock.

Setup Menu

Press MENU to display the main menu. Select SETUP from the main menu via b/B and press ENTER/V to enter the menu.

Settings

OSD Language Czech

Audio Languages Subtitles

eletext

T Mode Setting Home Time settings PVR Settings

Move Setup MENU: Return EXIT: Exit

Settings

Teletext Mode Setting Home Time settings PVR Settings

First Time Setup

OAD Reset

Move OK: Select MENU: Return EXIT: Exit

Page 52

1. Select the option you wish to con gure in the SETUP menu via V/v.

2. Press ENTER/ b/B to set.

3. When you have  nished with the con guration, press MENU to save the changes and return to the previous menu.

OSD Language

Press V/v to select the OSD Language and choose the desired language via b/B.

Audio Languages

Press V/v to select the Audio Languages and then press ENTER to enter the sub-menu. Select the Audio Primary Language and Audio Secondary Language using the V/v/b/B buttons.

Subtitles

Press V/v to select Subtitles and then press ENTER to enter the sub-menu.

Teletext

This item allows changing the teletext settings. The option is only available for DTV and ATV signal sources. Press V/v to select Teletext and then press ENTER/B to enter the sub-menu.

Mode Setting

Press V/v to select Mode Setting.

Time settings

Press V/v to select Time Settings and then press ENTER/B to enter the sub-menu.

PVR setup

Press V/v to select the PVR Settings and then press ENTER to enter the sub-menu. The appliance will check the connected USB device.

First Time Setup

Press V/v to select First Time Setup and then press ENTER to enter  rst time setup mode.

Move Left

Move Right

Select

Exit

File Manager Device List Scheduled Record

OAD

Press V/v to select OAD and then press ENTER to enter the sub-menu.

Reset

Press V/v to select Reset and then press ENTER to enter the sub-menu.

USB control

Note: Prior to navigating through the USB menu, plug in the USB

device to the TV and press INPUT to switch the TV to USB.

Use b/B to select USB from the input source menu and press ENTER to enter the menu. Use b/B to select the item you wish to set from the USB menu and press ENTER to enter the menu.

Photo Music Film Text

Page 53

TROUBLESHOOTING

Problem Solution

No power • Make sure the power cord plug is plugged into the

Bad signal reception • High buildings or hills can lead to analog signal re ection

No image • Make sure the antenna is correctly connected to the TV.

The picture is  ne, but no sound • Increase the volume.

The sound is  ne, but no picture or incorrect colors

Snowy picture, noise or picture freezes • Make sure the antenna connection is correct.

Interfering horizontal stripes through the picture

The TV does not react to remote controller operations

No picture in PC mode • Make sure the video cable connection to the VGA

Vertical vibration (in PC mode) • Adjust the display frequency for the picture from the PC.

The picture in PC mode is too light or dark

electric socket. Unplug the TV from the power supply, wait about 60 seconds and then plug the TV in again and power on.

and shadows. Changing the antenna orientation can improve picture quality.

• If you use an inside antenna, reception can be worse under certain circumstances. Try changing the antenna positioning to improve reception. If the picture does not improve, use an outdoor antenna.

• Try changing to a di erent channel to verify the issue does not lie outside of your receiver.

• Make sure the sound on the TV is not muted. Press the mute button again to restore the previous volume.

• Increase the contrast and brightness.

• Interference caused by electric appliances, such as hair dryers or vacuum cleaners. Switch appliances used near the TV o .

• Direct the remote controller towards the remote control sensor on the TV.

• Remove any obstacles between the remote controller and the TV sensor.

• Make sure the batteries in the remote controller are not dead.

connector is intact.

• Makes sure the format of the picture from the PC is compatible with this TV.

• Adjust the brightness and contrast.

If the instructions above do not help eliminate the issue, unplug the TV from the power supply for about 60 seconds and then plug the TV in again. Should the issue persist, refer to a quali ed repair shop. Do not attempt to repair the appliance yourself.

Page 54

TECHNICAL SHEET

MODEL 22 LED 632/622 PVR 24 LED 622 PVR 24 LED 631/621 PVR

Screen

Panel size 22" (55 cm) 24" (60 cm) 24" (60 cm)

Aspect ratio 16:9 16:9 16:9

Dimensions 1920 × 1080 1920 × 1080 1366 × 768

Dynamic contrast 1 000 000 : 1 1 000 000 : 1 1 000 000 : 1

Tuner

Digital tuner HD DVB-T MPEG2/4 HD DVB-T MPEG2/4 HD DVB-T MPEG2/4

Electronic Programme Guide EPG yes yes yes

PVR recording to USB yes yes yes

Timeshift yes yes yes

Channel list yes yes yes

Video system PAL/NTSC/SECAM PAL/NTSC/SECAM PAL/NTSC/SECAM


Progressive Scan yes yes yes

Comb  lter 3D 3D 3D

Noise reduction yes yes yes

OSD menu yes yes yes

Sound

Sound output 2× 3 W 2× 3 W 2× 3 W

Pitch correction stereo balance stereo balance stereo balance

Stereo sound NICAM/A2 NICAM/A2 NICAM/A2

Connectivity

USB 1 1 1

Supported formats .mpg\.avi\.ts\.mp4\

.mkv\.ts\.vob\.mp3\ .aac\.jpg\.mp3\ .wav\.m4a\.aac\ .wmv

HDMI 1 1 1

SCART 1 1 1

Component YPbPr 1 1 1

VGA (D-Sub5 pin) 1 1 1

PC audio in 1 1 1

Headphone jack 1 1 1

RF IN 1 1 1

.mpg\.avi\.ts\.mp4\ .mkv\.ts\.vob\.mp3\ .aac\.jpg\.mp3\ .wav\.m4a\.aac\ .wmv

Page 55

General speci cations

Parent lock yes yes yes

Power

Power input maximum 36 W maximum 48 W maximum 48 W

Standby power input ≤0.5 W ≤0.5 W ≤0,5 W

Power input OFF 0 W 0 W 0 W

Energy class B B B

Main switch yes yes yes

Dimensions and weight

Device dimensions with stand (w × h × d) (mm)

Device dimensions without stand (w × h × d) (mm)

Weight 4 kg 3.9 kg 3.9 kg

Wall suspension VESA 100 × 100 VESA 100 × 100 VESA 100 × 100

503 × 340 × 176 564 × 371 × 176 564 × 371 × 176

503 × 316 × 51 564 × 347 × 51 564 × 347 × 51

Page 56

Page 57

Page 58

Page 59

Page 60

www.ecg.cz

Výhradní z astoupení pro ČR: K+B Progres, a.s. tel.: + 420 272 122 111 U Exper tu 91 e-mail: ECG@kbexpert.cz 250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR: K+B Elektro – Media, k.s. Mlynské Niv y 73 tel.: +421 232 113 410 821 05 Bratislava e-mail: ECG@kbexpert.cz

Wyłączny przedstawiciel na PL: K+B Progres, a.s. U Exper tu 91 250 69 Klíčany, Czech Rep. e-mail: ECG@kbexpert.cz

 Dovozce ner učí za tiskové chy by obsažené v návodu k pou žití vý robku.

 Dovozca ne ručí za tlačové chyby obsiahnu té v návode na po užitie v ýrobku.

 Impor ter nie ponosi odpo wiedzialności z a błędy drukarsk ie winstrukcji obsł ugi do produktu.

ECG TV LED 631 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
