Page 1

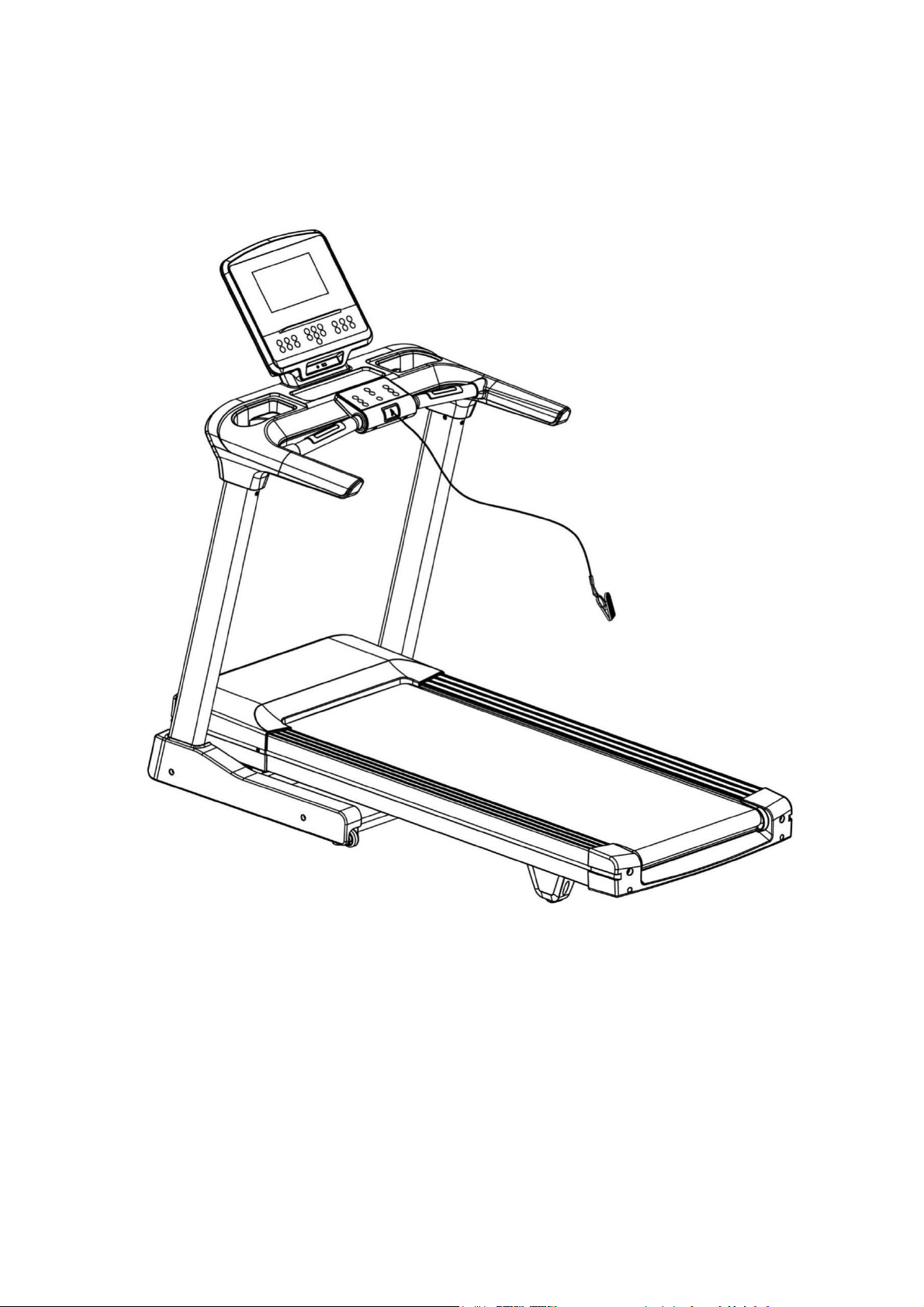

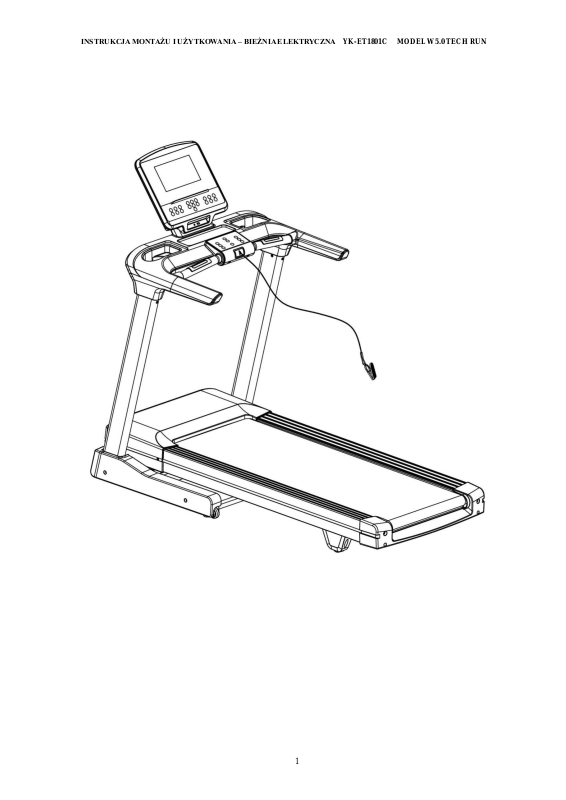

INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
1
DO UŻYTKU DOMOWEGO – KLASA „H-C”
MAKSYMALNA WAGA UŻYTKOWNIKA – 120 KG
Koniecznie zapoznaj się z poniższymi informacjami
Page 2
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
2
NAZWA I ADRES DYSTRYBUTORA
VICTORIA - SPORT SP ZO.O. SP.K.
U. MARYNARKI POLSKIEJ 59A
80-557 GDAŃSK
Tel. (58) 5733833 fax (58) 3225252 www.galeriasportowa.pl
SERWIS:
Tel. (58) 5733833 fax (58) 3225252
OPIS PRODUKTU
MAKSYMALNA WAGA UŻYTKOWNIKA - 130 kg
WAGA URZĄDZENIA - 90 kg.
ZAKRES STOSOWANIA URZĄDZENIA - do użytku domowego – klasa „H-C”
KLASA DOKŁADNOŚCI „C” (DOKŁADNOŚĆ MINIMALNA)
KLASA UŻYTKOWANIA „H” (DO UŻYTKU DOMOWEGO)
ROK PRODUKCJI - 2019
OKRES TRWAŁOŚCI - BEZTERMINOWO
Urządzenie nie jest przeznaczone dla celów terapii – rehabilitacji.
PRODUKT ZGODNY Z DYREKTYWĄ 2014/30/EU & NORMAMI: EN 55032:2015 & EN 55014-1:2017
& EN 61000-3-2:2014 & EN 61000-3-3:2013 & EN 55014-2:2015 & EN 55035:2017
Page 3
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
3
UWAGI I ZALECENIA
1. Bardzo uważnie przeczytaj instrukcję przed przystąpieniem do składania i korzystania z bieżni.
Bezpieczne i efektywne użytkowanie jest możliwe tylko wtedy, kiedy urządzenie będzie składane,
użytkowane i przechowywane zgodnie z instrukcją. Wszystkie osoby chcące korzystać z urządzenia
muszą dokładnie zapoznać się z instrukcją.
2. Przed przystąpieniem do ćwiczeń powinieneś skonsultować zakres i intensywność ćwiczeń z
lekarzem. Osoby cierpiące na choroby układu krążenia, mające podwyższone ciśnienie krwi,
podwyższony poziom cholesterolu, nie mogą przystąpić do ćwiczeń bez konsultacji z lekarzem.
KONSULTACJA Z LEKARZEM JEST NIEZBĘDNA.
3. Jeżeli w czasie ćwiczeń pojawią się jakiekolwiek niepokojące symptomy np. bóle w klatce piersiowej,
płytki oddech, skurcze itp. natychmiast przerwij ćwiczenia i skonsultuj się z lekarzem. Niewłaściwie
dobrany program ćwiczeń lub zbyt duża ich intensywność może mieć negatywny wpływ na Twoje
zdrowie.
4. Dzieci nie mogą korzystać z bieżni. Jest to urządzenie przeznaczone dla dorosłych. NIE
POZOSTAWIAJ DZIECI BEZ OPIEKI W POMIESZCZENIU, GDZIE ZNAJDUJE SIĘ URZĄDZENIE.
5. Zwierzęta domowe trzymaj z dala od urządzenia.
6. Przed przystąpieniem do ćwiczeń UPEWNIJ SIĘ, ŻE WSZYSTKIE ŚRUBY I NAKRĘTKI SĄ WŁAŚCIWIE
DOKRĘCONE. Nakrętki samozaciskowe mogą być wykorzystane jednokrotnie.
7. Możesz korzystać z urządzenia, jeżeli jest ono pełnosprawne. Uszkodzone części należy natychmiast
wymienić na części wolne od wad. Jeżeli usłyszysz jakiś nienaturalny hałas wydobywający się z
urządzenia natychmiast wstrzymaj ćwiczenia. W wypadku jakichkolwiek problemów skontaktuj się z
serwisem: VICTORIA-SPORT Sp. z o.o.
ul. WYBICKIEGO 9, 83-050 BĄKOWO, tel. (58) 5733833.
8. Urządzenie jest przeznaczone wyłącznie do użytku domowego – klasa H, nie jest przystosowane do
użytku w terapii medycznej.
9. Zachowaj szczególną ostrożność w trakcie przenoszenia urzadzenia. Raz ustawionego urządzenia
staraj się nie przemieszczać. Urządzenie jest na tyle ciężkie, że powinno być przenoszone przez kilka
osób, z zachowaniem odpowiednich technik.
10. Użytkownik musi być pewny, że w trakcie ćwiczeń ani on, ani inne osoby nie będą miały kontaktu z
częściami będącymi w ruchu.
11. NIE ZALECA SIĘ POZOSTAWIANIA URZĄDZEŃ REGULACYJNYCH, KTÓRE MOGŁYBY PRZESZKADZAĆ
W RUCHU UŻYTKOWNIKA, W TAKIM POŁOŻENIU, ABY WYSTAWAŁ JAKIKOLWIEK ICH ELEMENT.
12. W TRAKCIE ĆWICZEŃ NIKT NIE MOŻE PODCHODZIĆ DO URZĄDZENIA.
Page 4
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
4
SPOSÓB KORZYSTANIA Z URZĄDZENIA
1. Ustaw sprzęt na gładkiej, wypoziomowanej i stabilnej powierzchni.
2. Dla bezpiecznego wykonywania ćwiczeń ustaw urządzenie na wolnej przestrzeni o wymiarach co
najmniej 2 m2. Urządzenie zajmuje około 1 m2 powierzchni. Wokół urządzenia powinno być co
najmniej 2 m wolnej przestrzeni.
3. Nie należy użytkować go „pod gołym niebem”, a także w pomieszczeniach o dużej wilgotności.
4. Przed korzystaniem z urządzenia należy sprawdzić, czy urządzenie jest sprawne w 100%.
5. Na urządzeniu może ćwiczyć tylko jedna osoba.
UWAGA!
1. Zabrania się używania sprzętu przez dzieci. Sprzęt należy składować w miejscu niedostępnym dla
dzieci. Urządzenie nie przewiduje tego typu używania. Urządzenie nie służy do zabawy.
2. Dzieci bez opieki należy trzymać z dala od urządzenia.
3. Zakres ćwiczeń i ich rodzaj skonsultuj z lekarzem, aby dobrać je do Twoich potrzeb.
4. Jeżeli jesteś w trakcie leczenia, cierpisz na jakieś choroby, ukończyłeś 35 lat, konsultacja z lekarzem
jest wskazana.
5. Unikaj zbytniego wysiłku w trakcie wykonywania ćwiczeń.
6. „ OSTRZEŻENIE ” Systemy monitorowania tętna mogą być niedokładne. Nadmiar ćwiczeń
może doprowadzić do poważnych obrażeń lub śmierci. Jeśli czujesz się słabo, natychmiast
przerwij ćwiczenie.
7. Urazy dla zdrowia mogą wynikać z nieprawidłowego lub zbyt intensywnego treningu.
8. Urządzenie zostało zaprojektowane do użytku w pomieszczeniach zamkniętych.
9. Nie wystawiaj urządzenia na działanie wilgoci oraz kurzu, nie używaj poza domem, nie przechowuj w
szopie, garażu, przybudówce, pod zadaszeniem.
10. Urządzenie zostało zaprojektowane wyłącznie do użytku domowego. Gwarancja i producent nie
odpowiadają za produkt lub uszkodzenia produktu jeśli używany był w celach komercyjnych,
profesjonalnych bądź pół-profesjonalnych.
11. Sprzęt nie służy do celów medycznych.
12. Nie używaj urządzenia w pobliżu wody.
13. Pamiętaj, że przy każdym używaniu narzędzi zachodzi niebezpieczeństwo skaleczenia. Zachowaj
wszelkie zasady ostrożności!

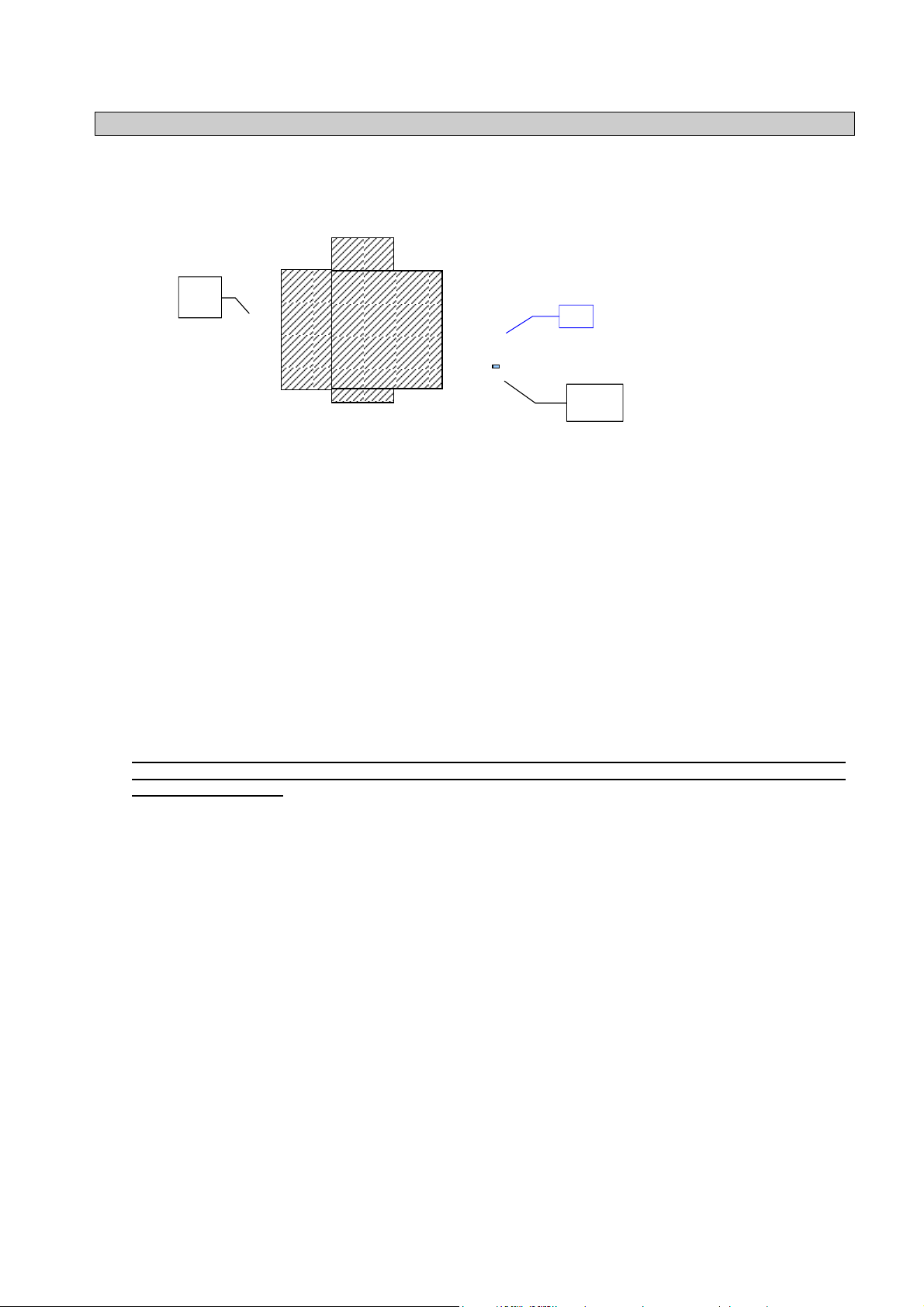

sprzęt
Wolna
przestrzeń
2 metry
Pole ustawienia
sprzętu
2m2
Page 5
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
5
SPOSÓB KORZYSTANIA Z URZĄDZENIA
1. Ustaw sprzęt na gładkiej, wypoziomowanej powierzchni.
2. Bieżnia zajmuje około 1,2 m2, wokół urządzenia powinno być co najmniej 2 m wolnej przestrzeni.
Ustaw urządzenie z dala od mebli i innych sprzętów domowych.
3. Użytkowanie urządzenia pod gołym niebem jest zabronione.
4. Nie należy użytkować go „pod gołym niebem”, a także w pomieszczeniach o dużej wilgotności.
5. Przed korzystaniem z urządzenia należy sprawdzić, czy urządzenie jest sprawne w 100%.
6. Na urządzeniu może ćwiczyć tylko jedna osoba.

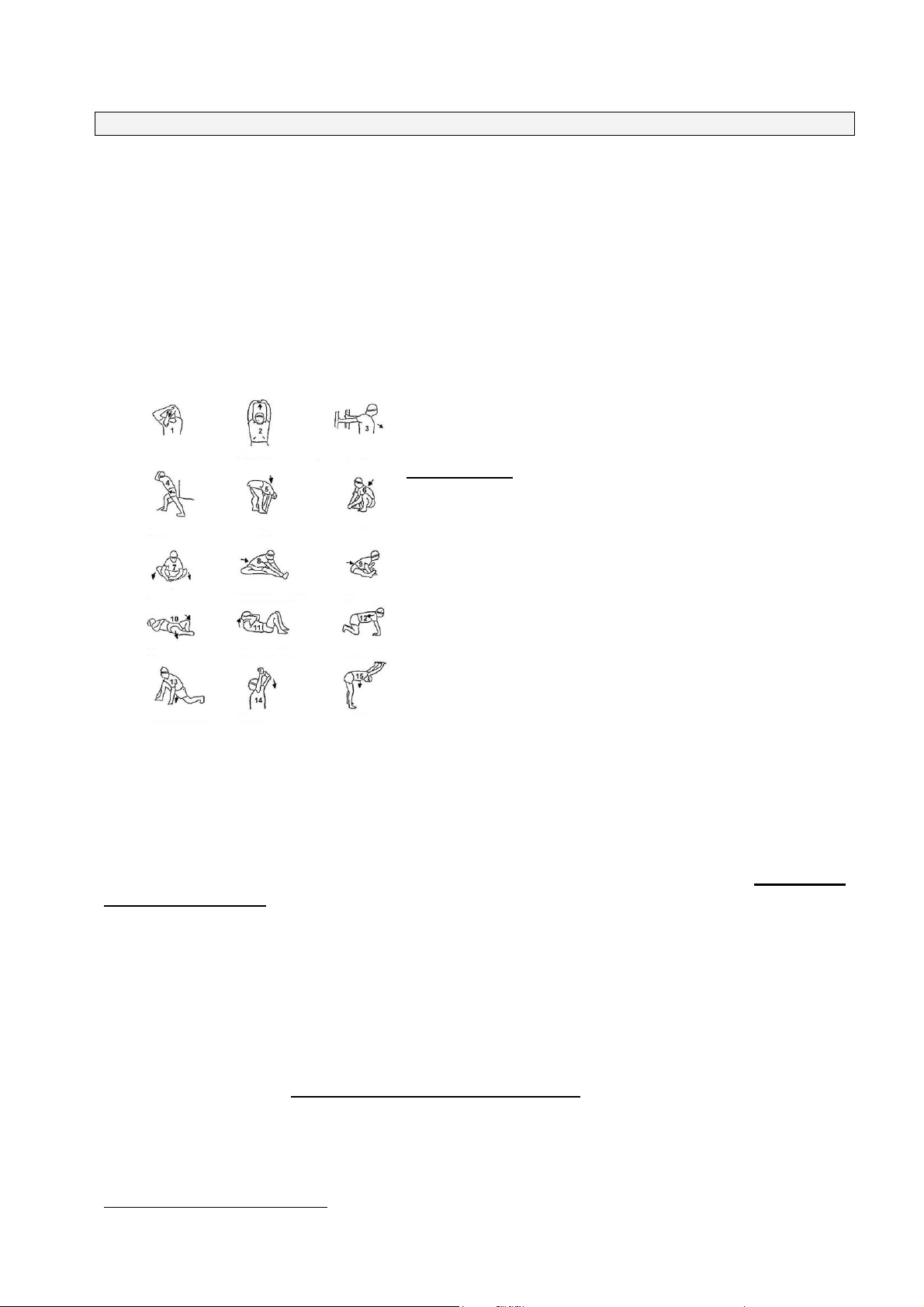

7. Przed przystąpieniem do ćwiczeń należy wykonać krótką
rozgrzewkę (przykładowe ćwiczenia – rys.)
Rozgrzewka1-Jest bardzo istotnym elementem treningu.
Zaniedbanie jej lub wykonanie niepoprawnie może być
przyczyną wielu, często niebezpiecznych kontuzji. Każdy
trening, nawet lekki powinien być nią poprzedzony. Jak
powinna wyglądać rozgrzewka? Przede wszystkim
powinna obejmować swoim zakresem część ciała, którą
będziemy trenować. Jedną ze skuteczniejszych metod, jest
wykonywanie rozgrzewki składającej się z trzech
części(każda trwająca min. 3-5 minut).Część pierwsza, to
wstęp do rozgrzewki. Powinien obejmować ćwiczenia
krążeniowe ogólne, jak np. rower stacjonarny, bieżnia,
stepper, bieg w miejscu, skakanka, itp. Celem tej części
rozgrzewki jest pobudzenie układu krwionośnego, oraz
stawów i ścięgien do wytężonej pracy. Część druga, to rozgrzewka właściwa-obejmująca swoim
zakresem obszar, który będziemy trenowali siłowo. Ma ona za zadanie przygotować konkretne
mięśnie, stawy i ścięgna do przeciążeń, na jakie będą narażone podczas treningu. Jakie ćwiczenia
są polecane w tej części-opis znajduje się w działach poświęconych treningowi poszczególnych
grup mięśniowych. Część trzecia, to rozciąganie mięśni. Jej celem jest zwiększenie zakresu
ruchomości stawów, wzmocnienie ścięgien, lepsze ukrwienie mięsni. Konkretny opis ćwiczeń
rozciągających polecanych na poszczególne mięsnie jest zawarty w rozdziale ”Streching-
rozciąganie mięśni”. Po tak wykonanej rozgrzewce możemy śmiało przystąpić do treningu
siłowego. Zalecane jest jednak ostrożne dozowanie obciążeń w pierwszych seriach ćwiczeń na
każdą grupę mięśniową. Szczególnie, jeśli planujemy trening z użyciem dużych(powyżej 70%
ciężaru maksymalnego)obciążeń. Dobrym rozwiązaniem jest wykonanie 1-2 serii rozgrzewkowych
podstawowego ćwiczenia(np. wyciskania na ławce płaskiej lub skośnej, wyciskania w siadzie na
barki, przysiadów, prostowania nóg na maszynie, itp.) z mniejszym obciążeniem(40-50% ciężaru
maksymalnego) i większą ilością powtórzeń:12-15.Dopiero teraz możemy bezpiecznie przejść do
serii ciężkich, z większym obciążeniem.
UWAGI NA TEMAT BEZPIECZEŃSTWA
Przed montażem i użyciem należy zapoznać się z instrukcją obsługi.
1
Informacje na temat treningu pochodzą ze strony www.kulturystyka.pl
Page 6
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
6
Bieżna została zaprojektowana i skonstruowana w taki sposób, aby można było bezpiecznie używać jej w
domu. Używając produktów elektrycznych należy jednakże przestrzegać podstawowych zasad
bezpieczeństwa.
A. BEZPIECZEŃSTWO:
Aby zredukować ryzyko poparzenia, pożaru, porażenia prądem lub zranienia, należy przestrzegać
następujących zasad:
● Nie należy zostawiać urządzenia podłączonego do prądu podczas przerwy w korzystaniu. Po
zakończeniu ćwiczeń należy wyłączyć wtyczkę z gniazdka.
● Nie należy używać urządzenia gdy jest mokre, gdy wtyczka lub kabel są uszkodzone lub jeżeli
urządzenie nie pracuje prawidłowo. Nie należy używać uszkodzonego urządzenia.
● Kable i wtyczki należy trzymać z dala od źródeł ciepła.
● Nie należy układać przewodu pod dywanem, zabrania się ustawiania przedmiotów na kablu.
● Należy używać tylko przewodów, które zostały dostarczone razem z urządzeniem.
● Aby wyłączyć urządzenie, najpierw należy wyłączyć przełącznik, a następnie wyciągnąć wtyczkę z
gniazdka.
● Przed rozpoczęciem ćwiczeń upewnij się, czy urządzenie funkcjonuje prawidłowo. Nie należy używać
uszkodzonego urządzenia.
● Zepsute urządzenie należy oddać do naprawy.
● Przed użyciem upewnij się czy wszystkie śruby i nakrętki są mocno przykręcone.
● Nie należy przykręcać innych elementów nie polecanych przez producenta.
● Nie należy wkładać w otwory żadnych przedmiotów.
● Należy ćwiczyć w odpowiednim ubraniu i obuwiu sportowym .
● W czasie ćwiczeń i po ich zakończeniu zadbaj, aby dzieci i zwierzęta nie miały dostępu do urządzenia.
● Urządzenie może być wykorzystywane tylko przez jedną osobę na raz.
● Jeżeli w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej lub inne
niepokojące objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem.
● Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
● Urządzenie wykorzystuj jedynie w celach opisanych w tej instrukcji.
● Urządzenie nie może być wykorzystywane do celów rehabilitacyjnych i terapeutycznych.
OSTRZEŻENIE: PRZED ROZPOCZĘCIEM TRENINGU SKONSULTUJ SIĘ Z LEKARZEM. JEST TO KONIECZNE W
PRZYPADKU OSÓB W WIEKU POWYŻEJ 35 LAT ORAZ OSÓB MAJĄCYCH KŁOPOTY ZE ZDROWIEM. PRZED
UŻYCIEM SPRZĘTU FITNESS ZAWSZE PRZECZYTAJ WSZYSTKIE INSTRUKCJE. NIE PONOSIMY
Page 7
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
7
ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY
SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM PRODUKTU.
PRZEZNACZONY DO UŻYTKU DOMOWEGO, KLASA “H-C”.
WŁAŚCIWA POSTAWA W TRAKCIE UŻYTKOWANIA – NOGI NA PASIE BIEŻNI,
RĘCE NA KIEROWNICY W TRAKCIE CHODU LUB TEŻ UŁOŻONE W POZYCJI BIEGOWEJ, A PLECY PROSTE.
MAKSYMALNE OBCIĄŻENIE URZĄDZENIA WYNOSI 130 KG.
UWAGA!
ZAPINKA BEZPIECZEŃSTWA POWINNA BYĆ PRZYCZEPIONA DO ODZIEŻY
NATYCHMIAST PO WEJŚCIU NA URZĄDZENIE. ZABRANIA SIĘ ĆWICZENIA BEZ
ZAPIĘTEJ DO ODZIEŻY ZAPINKI BEZPIECZEŃSTWA. ZAPINKA POWODUJE
NATYCHMIASTOWE WYŁĄCZENIE URZĄDZENIA W MOMENCIE ZEJŚCIA Z
BIEŻNI.
NALEŻY NAJPIERW WŁĄCZYĆ WTYCZKĘ DO PRĄDU, NASTĘPNIE WEJŚĆ NA
PAS BIEŻNI I DOPIERO WTEDY WŁĄCZYĆ PAS BIEŻNI, KTÓRY ZACZNIE SIĘ
PORUSZAĆ. ZALECA SIĘ TRZYMAĆ RĘCE NA KIEROWNICY W TRAKCIE
ĆWICZENIA.
OSTRZEŻENIA
1. POZIOM BEZPIECZEŃSTWA UŻTKOWNIKA SPRZETU MOŻNA UTRZYMAC TYLKO DZIEKI
REGULARNEJ KONTROLI, DOTYCZĄCEJ USZKODZEŃ I ZUŻYCIA.
2. USZKODZONE CZĘŚCI NALEŻY NATYCHMIAST WYMIENIĆ.
3. NAJBARDZIEJ NARAŻONYMI NA ZUŻYCIE CZĘŚCIAMI SĄ PEDAŁY, NAKŁADKI.
4. NIE ZALECA SIĘ POZOSTAWIANIA URZĄDZEŃ REGULUJĄCYCH, KTÓRE MOGŁYBY
PRZESZKADZAĆ W RUCHU UŻTKOWNIKA, W TAKIM POŁOŻENIU, ABY WYSTAWAŁ
JAKIKOLWIEK ELEMENT.
Page 8
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
8

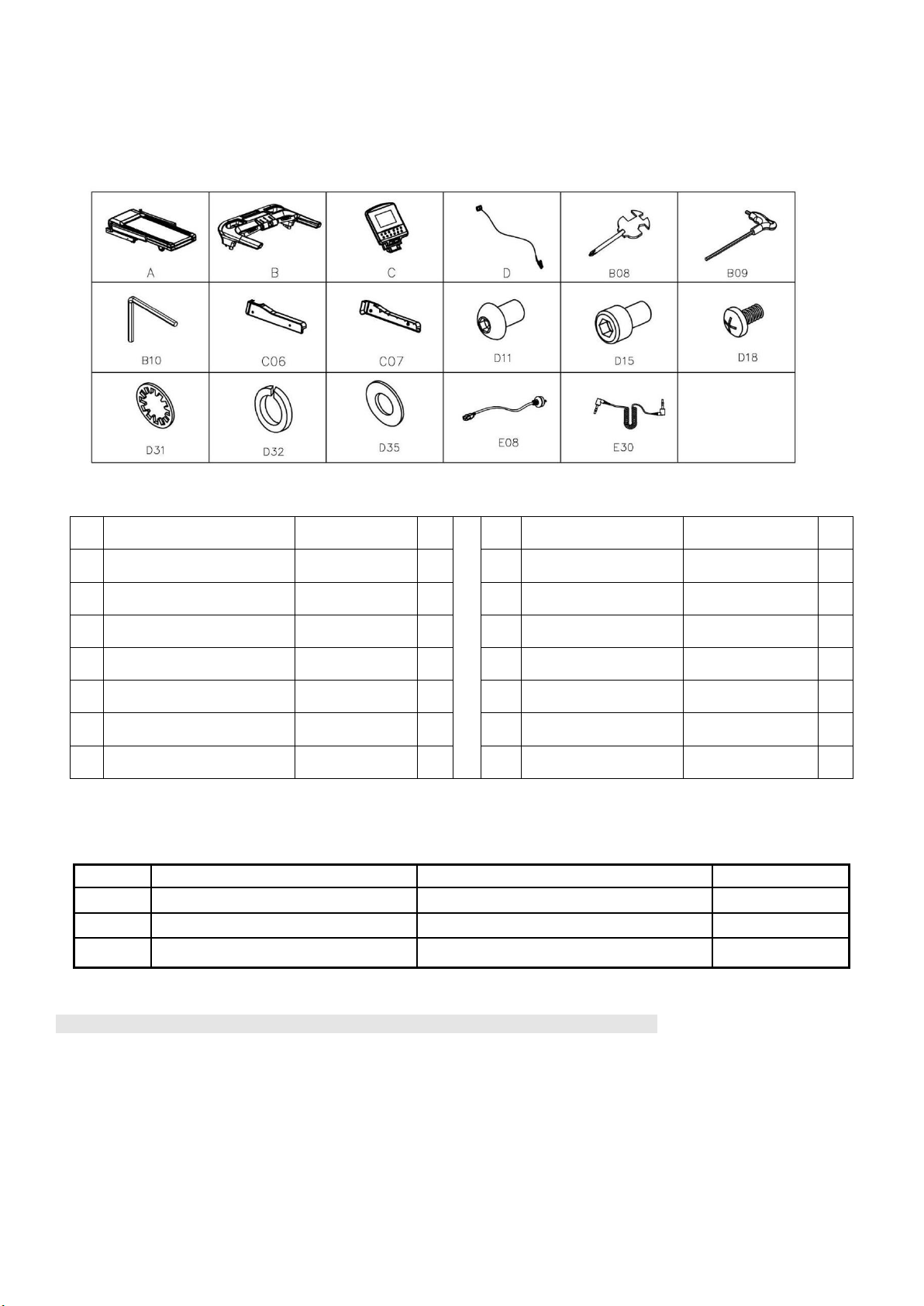

KROKI MONTAŻOWE
NALEŻY SPRAWDZIĆ ZAWARTOŚĆ KARTONU.
CZĘŚCI W KARTONIE:
NR
OPIS
SPECYFIKACJA
IL. NR
OPIS
SPECYFIKACJA
IL. A RAMA GŁÓWNA
1
D15
ŚRUBA
M8x15
4
B
OSŁONA LICZNIKA
1
D18
ŚRUBA
M5x16
4
C
LICZNIK
1
D31
PODKŁADKA
8
10
D
KLUCZ BEZPIECZEŃSTWA
1
D32
PODKŁADKA
8
4
C06
LEWA OSŁONA DOLNA
1
D35
PODKŁADKA
8
4
C07
PRAWA OSŁONA DOLNA
1
E08
KABEL ZASILANIE
1
D11
PAS
M8x15
10
E30
Mp3 LINKA
1
NARZĘDZIA MONTAŻOWE:
NR
OPIS
SPECYFIKACJA
ILOŚĆ
B08
KLUCZ
S=13、14、15
1
B09
KLUCZ HEX
6mm
1
B10
#5 KLUCZ ALLEN
5mm
1
UWAGA: ZABRANIA SIĘ WŁĄCZENIA ZASILANIE BIEŻNI PRZED ZAKOŃCZENIEM MONTAŻU!!!
Page 9
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
9

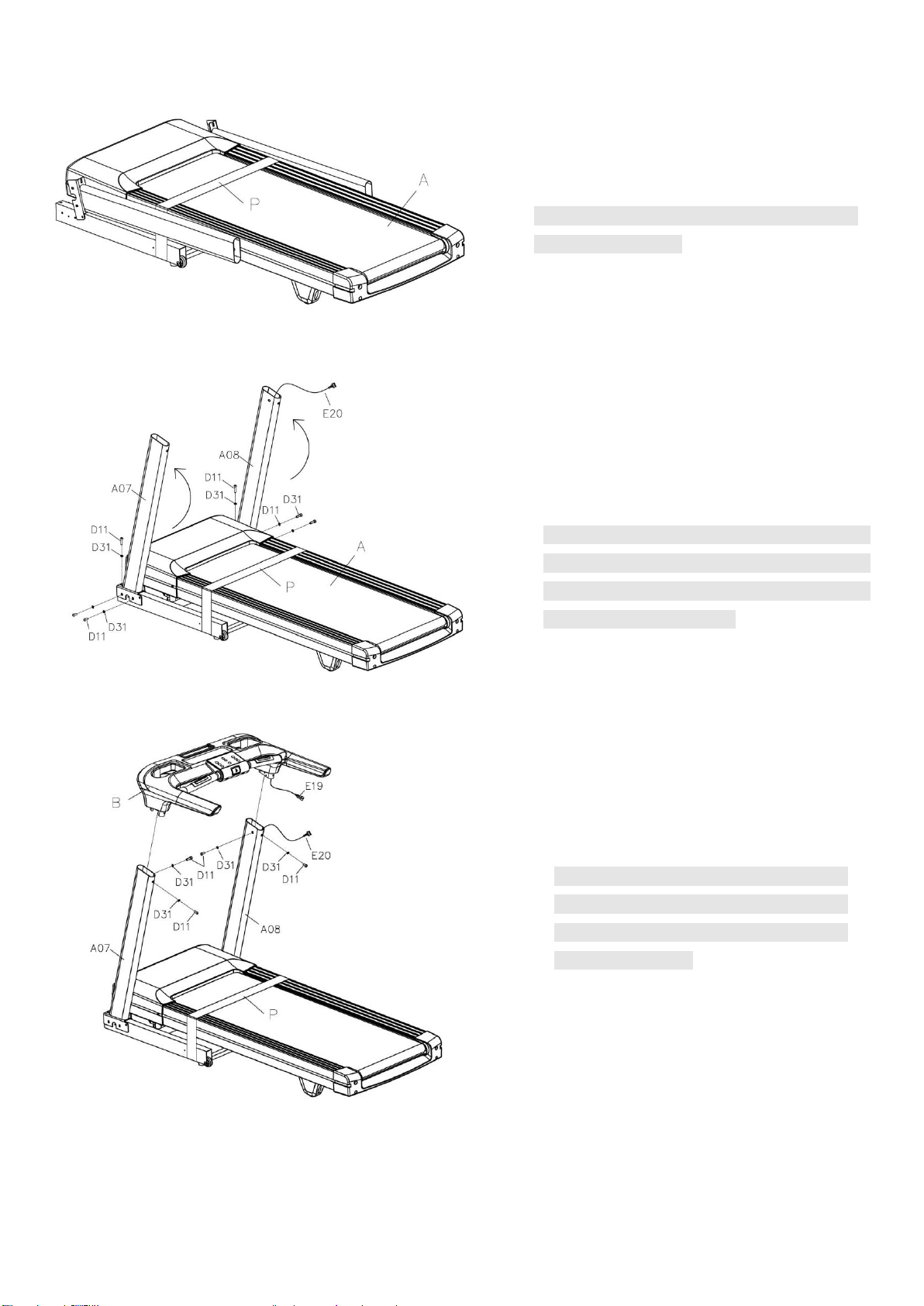

KROK 1:
KROK 2:
KROK 3:
1. OTWÓRZ KARTON I WYŁÓŻ RAMĘ “A” NA
PODŁOŻU.
UWAGA: NIE ZDEJMUJ PASA (P) PRZED
ROZŁOŻENIEM BIEŻNI.
1. UNIEŚ NAJPIERW PODPORY A07,A08;
2. MOCUJ PODPORY A07, A08 NA RAMIE “A”
UŻYWAJĄC ŚRUB 6* “D11” M8*15 & 6*
PODKŁADEWK “D31” UŻYWAJĄC KLUCZA 5#
B10.
UWAGA: W TRAKCIE MONTAŻU NALEŻY STALE
PODTRZYMYWAĆ PODPORY. ZALECA SIĘ ABY
JEDNA OSOBA PODTRZYMYWAŁA PODPORY, A
DRUGA DOKRĘCAŁA ŚRUBY.
1. NAJPIERW POŁĄCZ LINKI “E19” & “E20”.
2. MOCUJ OSŁONĘ “B” NA PODPORACH “A07”,
“A08” UŻYWAJĄC 4*D11 ŚRUB M8*15 Z 4* D31
PODKŁADKAMI UŻYWAJĄC 5# KLUCZA B10.
UWAGA: PRZED WKRĘCENIEM ŚRUB
UPEWNIJ SIĘ, ŻE LINKI SĄ WŁAŚCIWIE
POŁĄCZONE I UWAŻAJ ABY NIE PRZYCIĄĆ
LINEK W PODPORZE.
Page 10
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
10

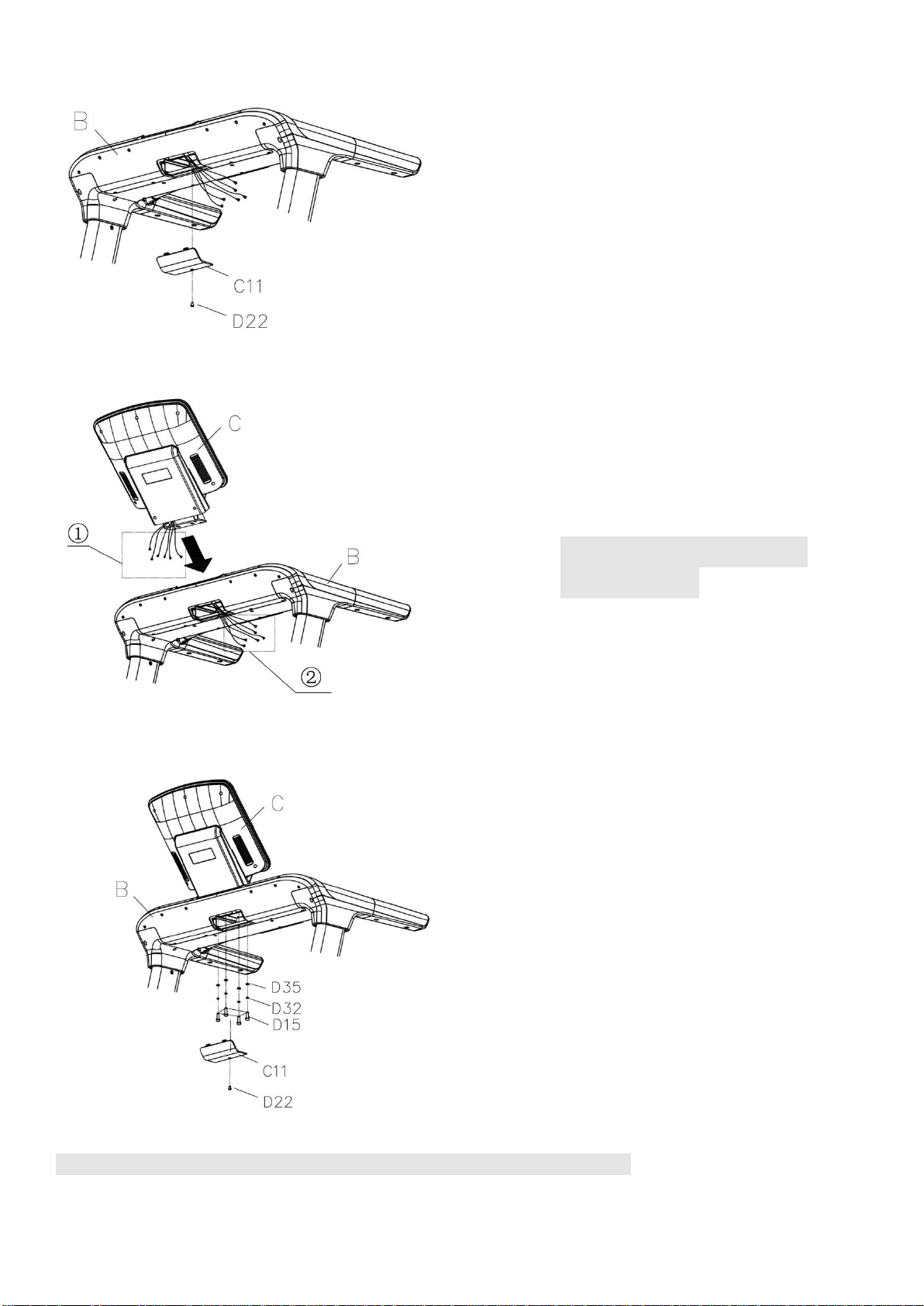

KROK 4:
KROK 5:
KROK 6:
UWAGA: UPEWNIJ SIĘ, ŻE WSZYSTKIE ŚRUBY & NAKRĘTKI SĄ DOKRĘCONE.
1. WSTAW LICZNIK “C” W OTWÓR NA OSŁONIE
“B”.
2. PODŁĄCZ LINKI LICZNIKA ① Z LINKAMI
WYCHODAŻCYMI Z PODPORY ②.
UWAGA: UWAŻAJ ABY NIE PRZYCIĄĆ
LINEK W PODPORZE.
1. ODKRĘĆ OSŁONE LICZNIKA
“C11”UŻYWAJĄĆC KLUCZA “B08”.
1. MOCUJ LICZNIK “C” NA OSŁONIE “B”
UŻYWAJĄC 4* D15 ŚRUB M8x15, 4*
PODKŁADKEK D32 & 4* PODKŁADKEK
D35 UŻYWAJĄC KLUCZA “B09”.
2. WSTAW OSŁONĘ “C11” NA OSŁONĘ “B”.
Page 11
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
11

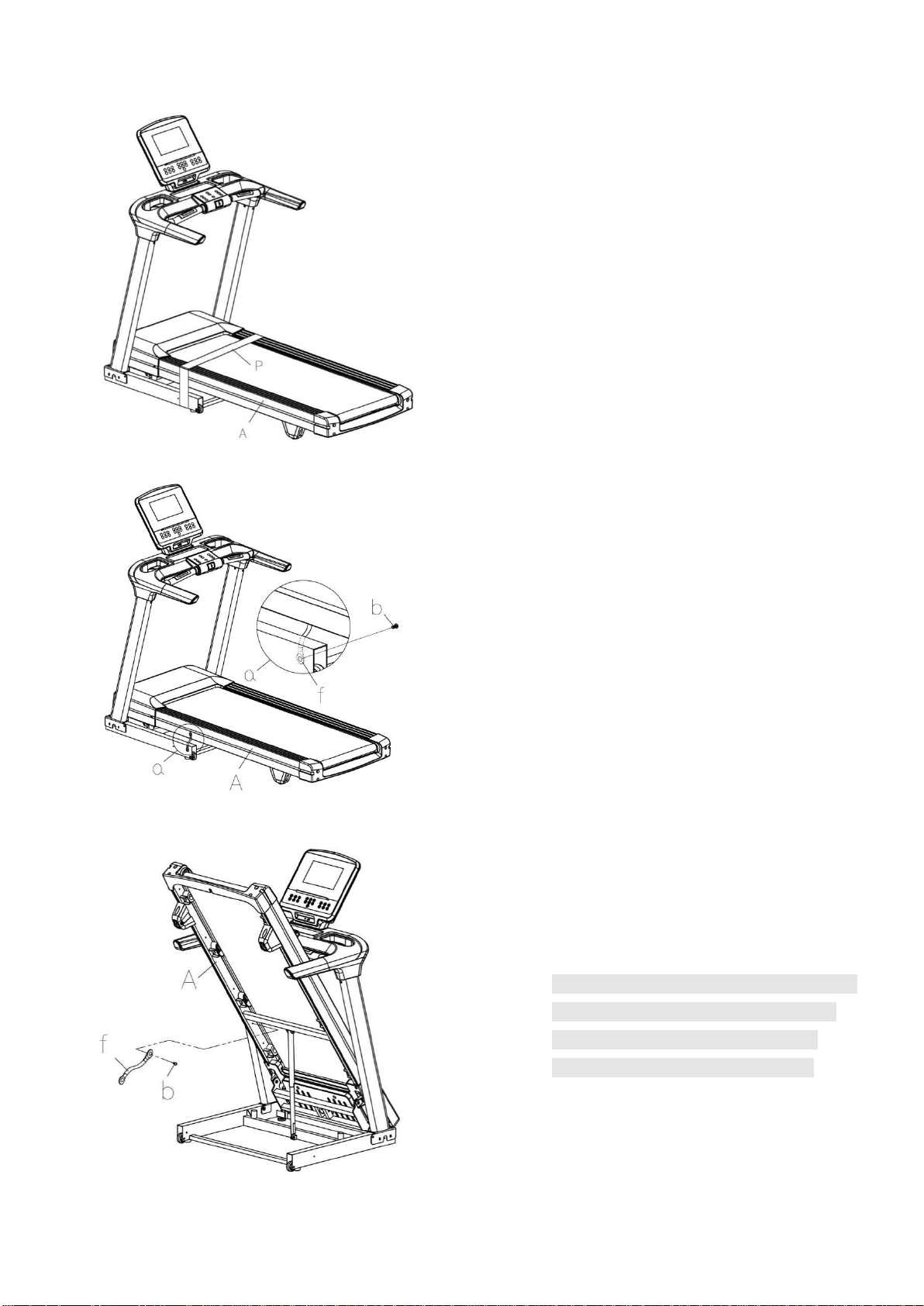

KROK 7:
KROK 8:
KROK 9:
1. ODETNIJ PASEK ZABEZPIECZAJĄCY “ P”;
1. WYKRĘĆ ŚRUBĘ M8*15 (b) ZNAJDUJĄCĄ
SIĘ Z BOKU LINKI (f) UŻYWAJĄC KLUCZA
5# B10.
1. WYKRĘĆ ŚRUBĘ M8*15 (b) ZJNAJDUJĄCĄ
SIĘ Z GTY LINKI (f) UŻYWAJĄC KLUCZA 5#
B10. NASTĘPNIE ZABIERZ LINKĘ STALOWĄ.
UWAGA: STALOWA LINKA ZABEZPIECZAJĄCA
(f) ZAPEWNIA BEZPIECZEŃSTWO OSOBOM
WYKONUJĄCYM MONTAŻ;LINKĘ MOŻNA
ZACHOWAĆ CELEM POWNEGO UŻYCIA.
Page 12
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
12

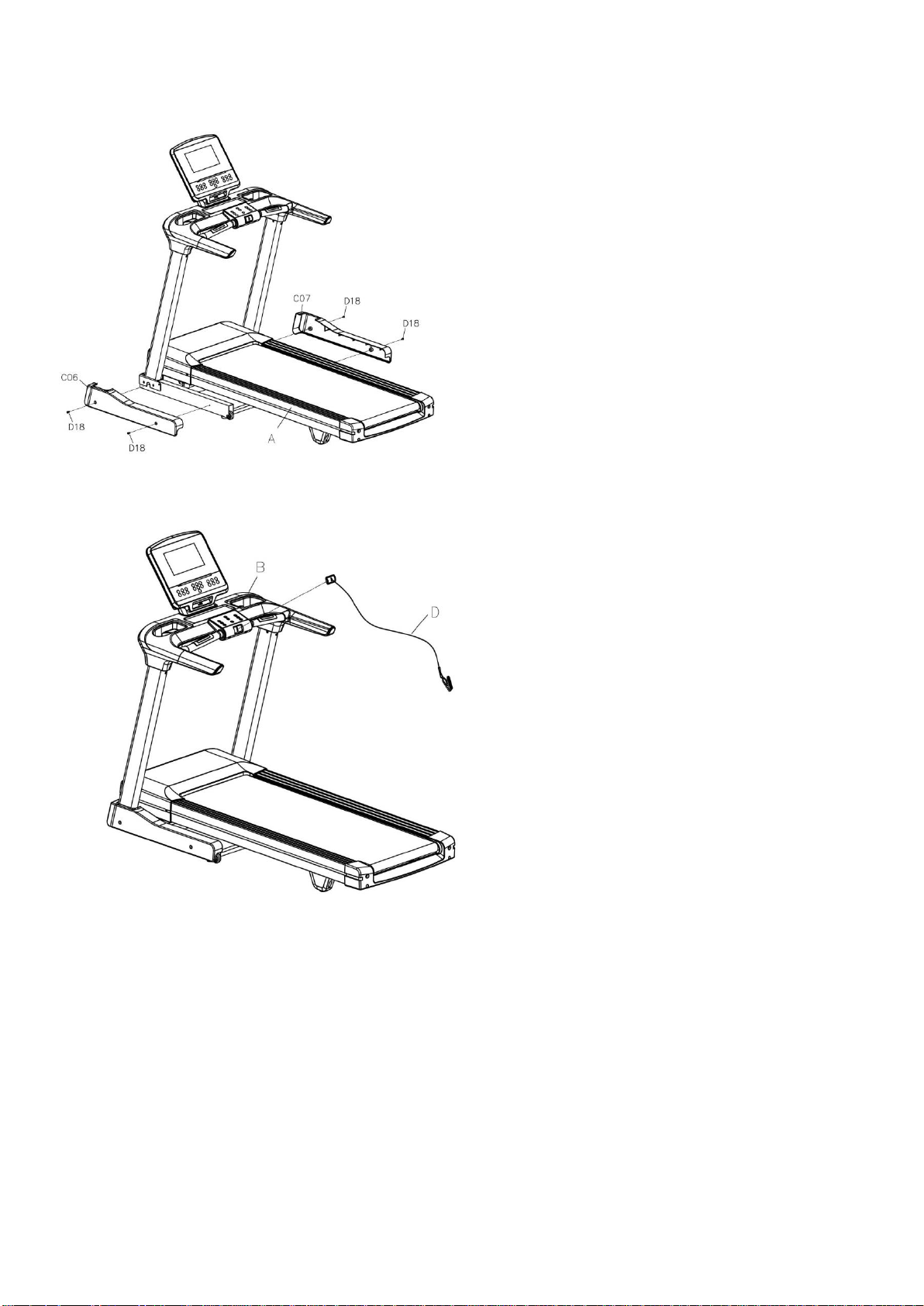

step 10
KROK 11:
SKŁADANIE BIEŻNI:
TRZYMAJ BIEŻNIĘ W POZYCJI “K”, A NASTĘPNIE
UNIEŚ ŚCIEŻKĘ ZGODNIE Z KIEUNKIE STRZŁKI
NA SZKICU PONIŻEJ AŻ USŁYSZYSZ DŹWIĘK
“bang” CYLINDRA.
1. MOCUJ OSŁONY “C06” & “C07” NA RAMIE
“A” UŻYWAJĄC 4* D18 ŚRUB M5*16
UŻYWAJĄC KLUCZA “B08” .
1. WSTAW KLUCZ ZEBAZPIECZAJĄCY “D” W
OTWÓR NA OSŁONIE, A DRUGĄ STRONĘ Z
KLAMERKĄ ZAPNIJ NA KOSZULCE.
2. DLA BEZPIECZEŃSTWA, ODPIĘCIE
KLUCZA Z OSŁONY SPOWODUJE
ZATRZYMANIE BIEŻNI.
Page 13
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
13
UWAGA: ZABRANIA SIĘ SKŁADANIA BIEŻNI KIEDY JEST W RUCHU ORAZ KIEDY ŚCIEŻKA JEST NACHYLANA.

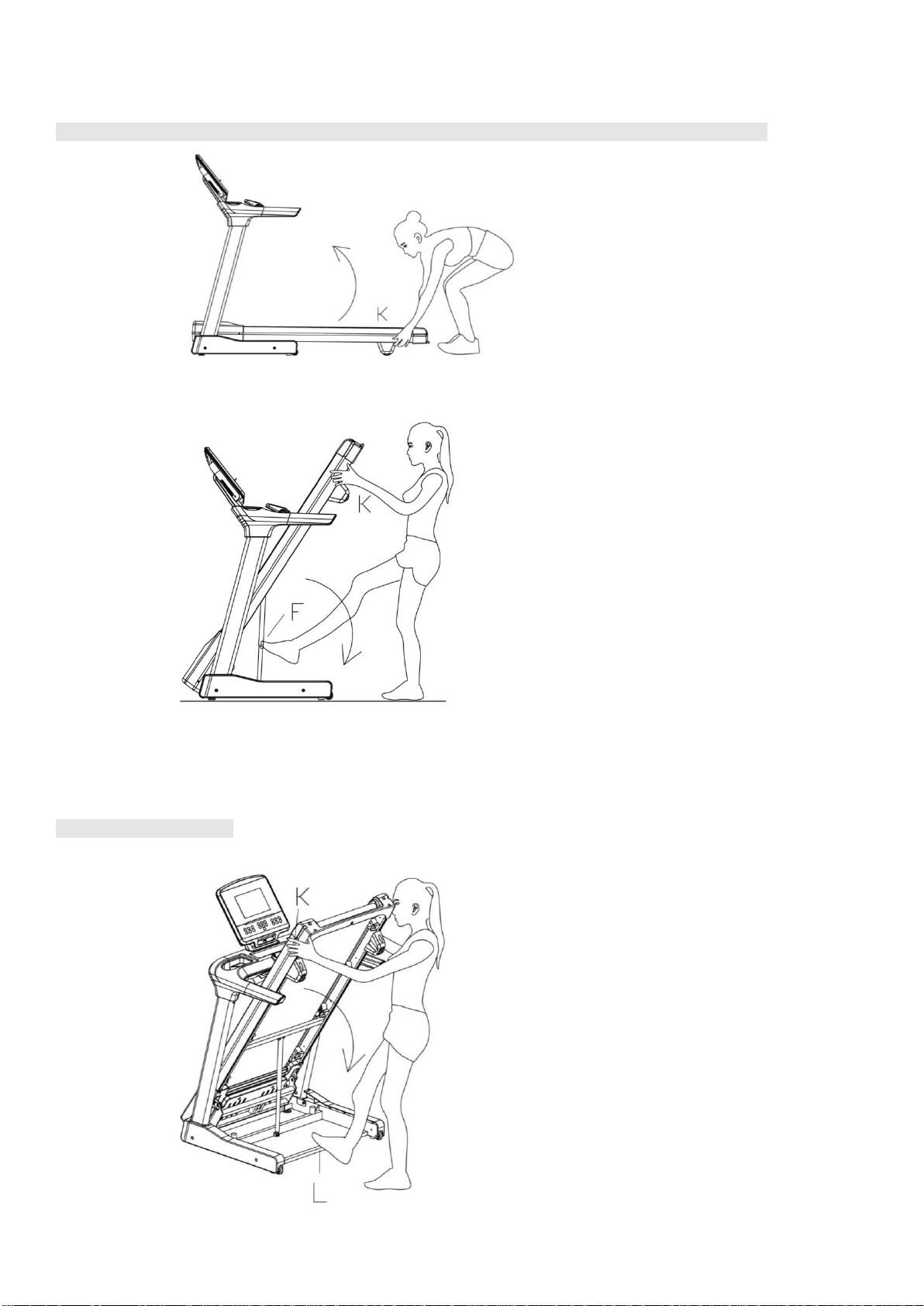

SKŁADANIE:
W TRAKCIE SKŁADANIA BIEŻNIA POWINNA BYĆ ODŁĄCZONA OD ZASILANIA W POZYCJI, JAK NA RYS. POWYŻEJ.
ROZKŁADANIE:
PRZEMIESZCZENIE BIEŻNI:
TRZYMAJ ŚCIEŻKĘ “K” & ZWOLNIJ STOPĄ
PODPORĘ “F” , CO SPODOWODUJE
AUTOMATYCZNE OPUSZCZANIE SIĘ
ŚCIEZKI.
ABY UCHYLIĆ BIEŻNIE, CHWYĆ ŚCIEŻKĘ W
POZYCJI “K”. NASTĘPNIE, POSTAW STOPĘ W
POZYCJI “L” ABY WŁAŚCIWIE TRZYMAĆ
ŚCIEŻKĘ. Z STOPĄ W POZYCJI “L”, WOLNO
OPUSZCZAJ ŚCIEŻKĘ W DÓŁ AŻ DO MOMENTU
KIEDY KÓŁKA BIEŻNI BĘDĄ AKTYWN.
Page 14
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
14

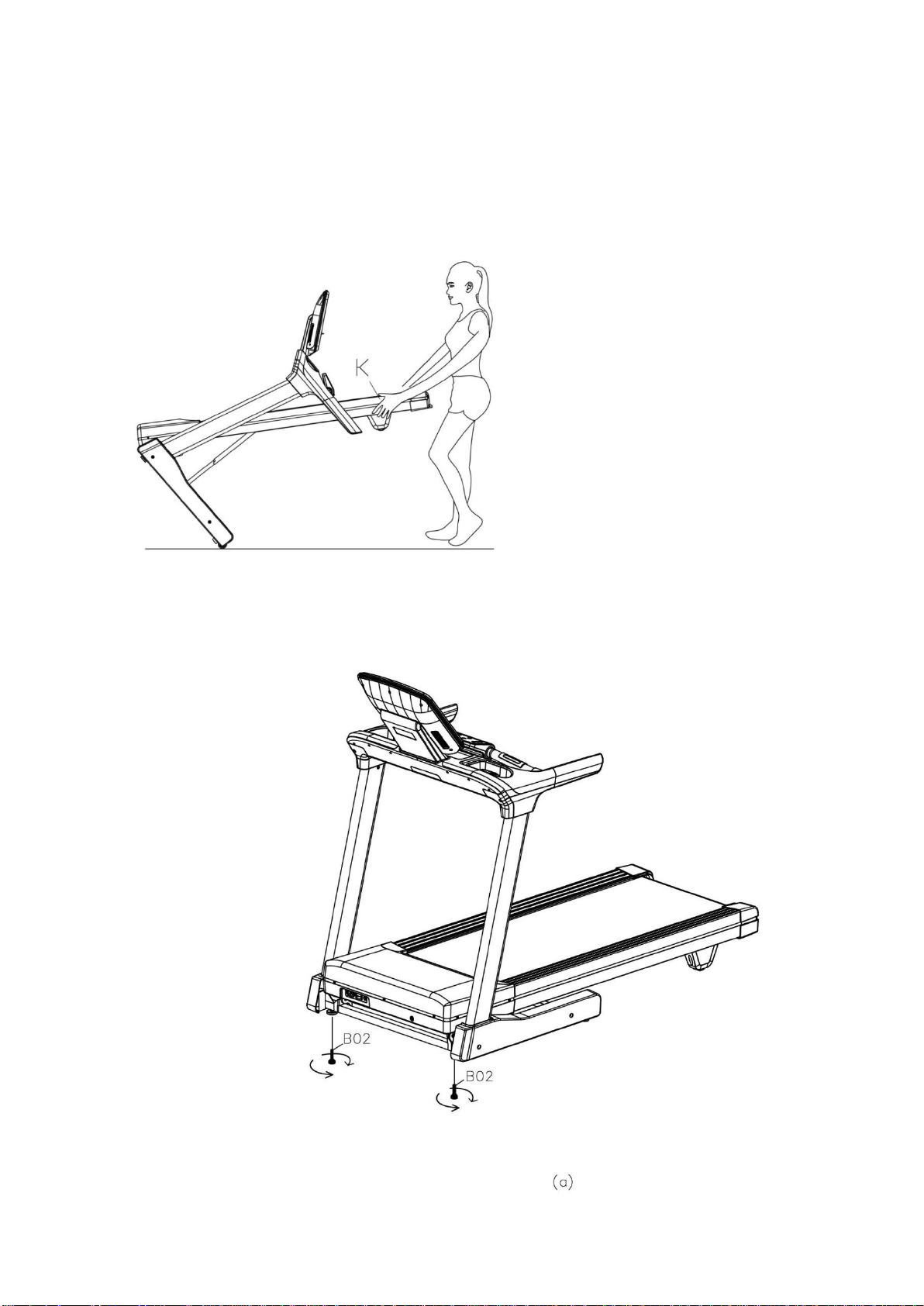

PRZEMIESZCZANIE BIEŻNI NA KÓŁKACH TRANSPORTOWYCH W POZYCJI „K”:
ABY WYPOZIOMOWAĆ BIEŻNIĘ UŻYJ STOPEK (B02); PRZEKRĘCAJĄC STOPKĘ (B02) W LEWO UŻYWAJĄC KLUCZA (B08)
SPOWODUJESZ ZWIEKSZENIE WYSOKOWŚCI, A W KIERUNKU PRZECIWNYM, ZMNIJESZENIE WYSOKOŚCI.
Page 15
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
15

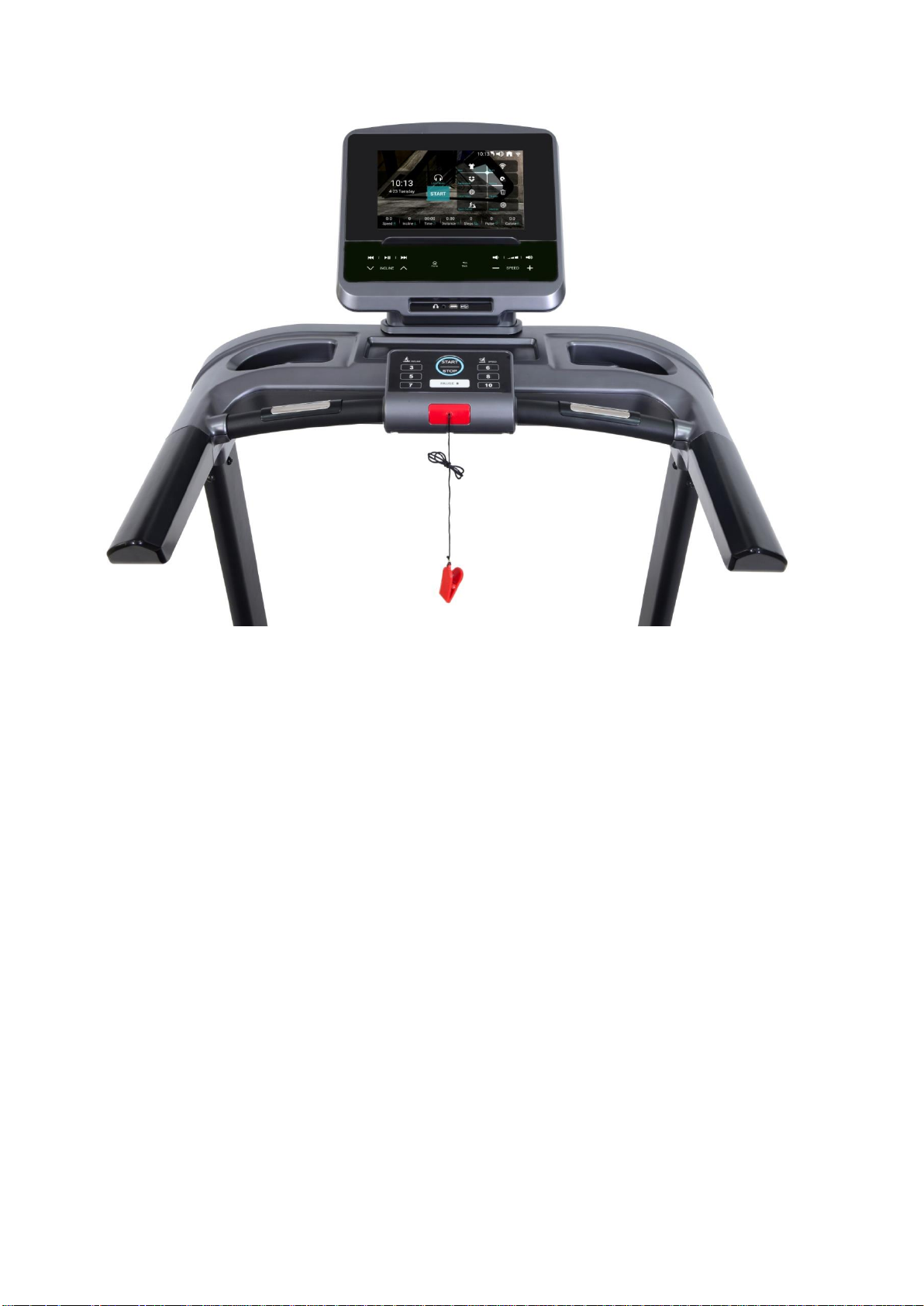

PRAWIDŁOWO ZAPIĘTY DO LICZNUIKA KLUCZ BEZPIECZEŃSTWA.
KLAMERAKA POWINNA BYĆ PRZYPIĘTA KOSZULKI TAK ABY W RAZIE UPADKU Z BIEŻNI ZAPINKA WYPIĘŁA SIĘ
Z OBUDOWY LICZNIKA.
Page 16
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
16

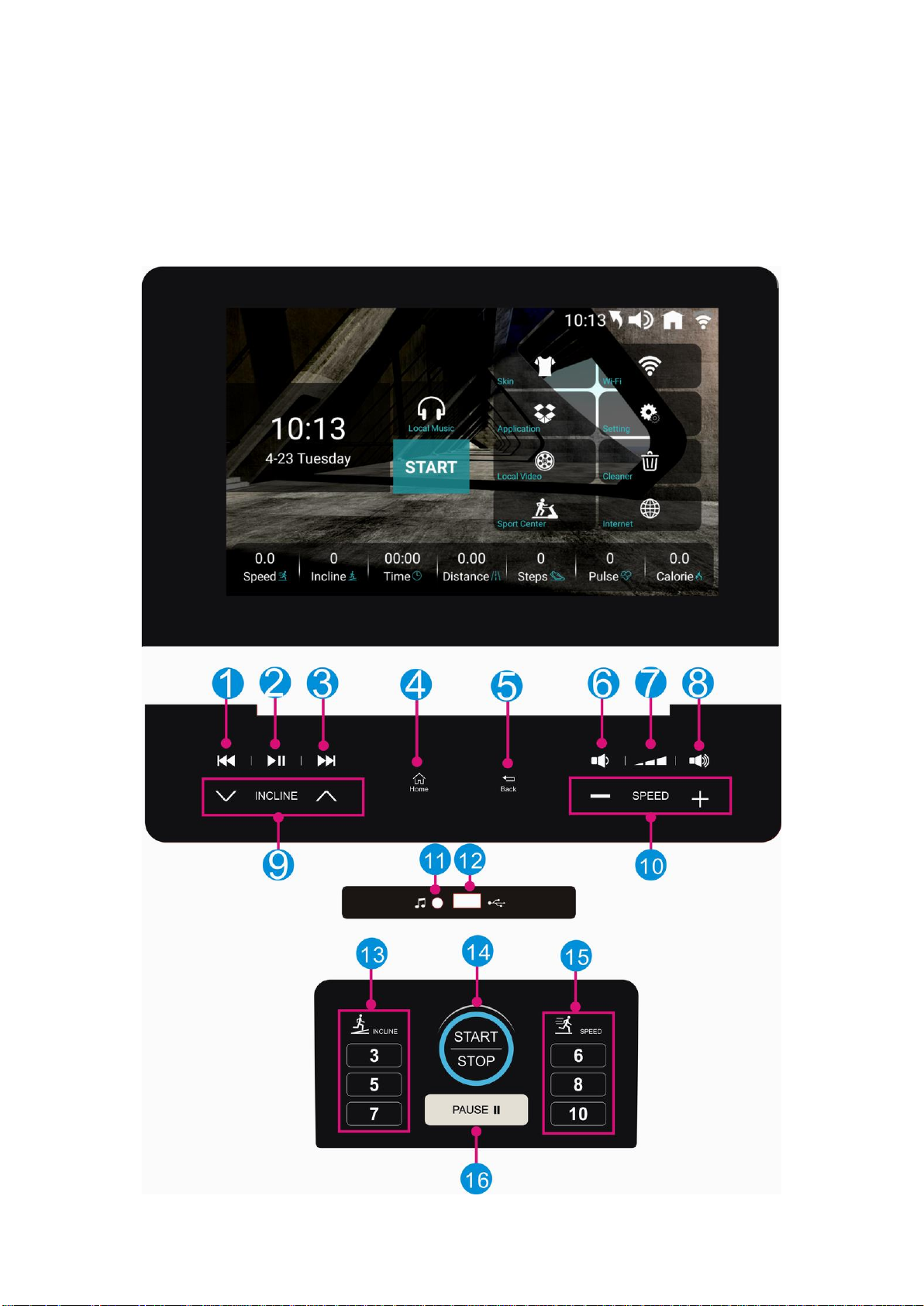

INSTRUKCJA LICZNIKA:
Page 17
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
17

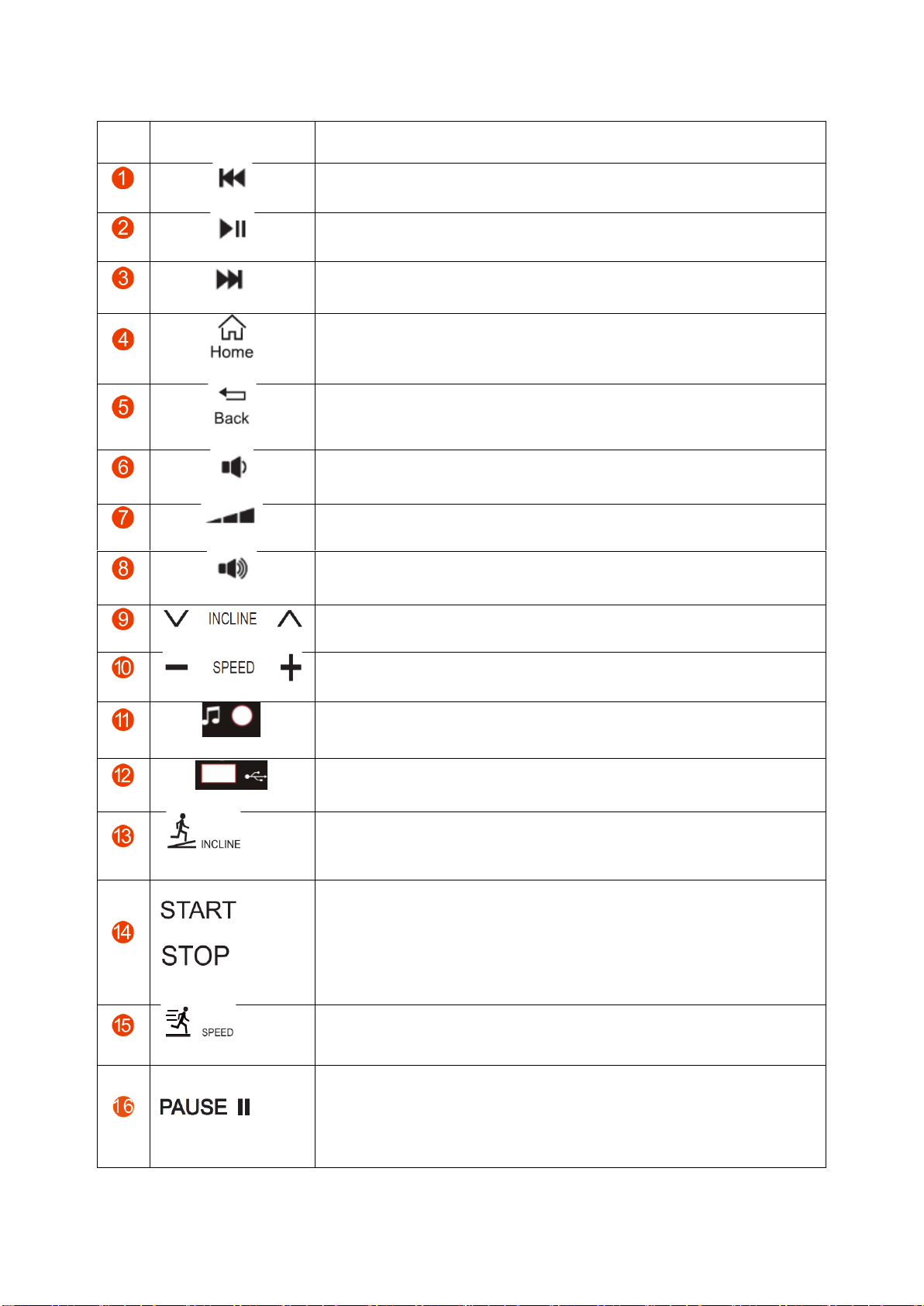

NR
IKONKA
OPIS
COFANIE MUZYKI LUB OBRAZU
Play/ Pause (START/STOP)
KOLEJNA MUZYKA LIB VIDEO
POWROT DO „homepage”
POWRÓT DO POPRZEDNIEJ STRONY
ŚCISZANIE
SZYBKA ZMIANA GŁOŚNOSCI
ROBIENIE GŁOŚNIEJ
INCLINE – ZWIĘKSZANIE NACHYLENIA W ZAKRESIE 0-15 SEKCJI
SPEED – REGULACJA PRĘDKOŚCI W ZAKRESIE 0.8-20k/h
AUX: AUX GNIAZDO „JACK”
USB：GNIAZDO USB – MUZYKA & WIDEO
3、5、7
INCLINE SZYBKA ZMIANA NACHYLENIA, A WYBRAĆ POZIOMY 3、5、 7.
“Start /Stop”：
PO ZAPIĘCCIU KLUCZA BEZPIECZEŃSTWA, NACIŚNIJ “START” ABY
ROZPOCZĄĆ ĆWICZENIE. NACIŚNIJ “STOP” ABY ZAKOŃCZYĆ
ĆWICZENIE.
6、8、10
SPEED SZYBKA ZMIANA PRĘDKOŚCI: WYBÓR 6、8、 10.
PAUSE:NACIŚNIĘCIE ”PAUSE” W TRAKCIE ĆWICZENIA, ŚCIEŻKA ZATRZYMA
SIĘ ALE DANE BĘDĄ ZACHOWANE. NACIŚNIJ “START” ABY WRÓCIĆ DO
ĆWICZENIA. NACIŚNIĘCIE “STOP” button”, SPOWODUJE “WYCZYSZCZENIE
DANYCH”A LICZNIK PRZEJDZIE W POZYCJĘ „standby mode”.
Page 18
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
18
OSTRZEŻENIA:
1. ZABRANIA SIĘ UKŁADANIA JAKICHKOWLWIEK RZECZY NA ŚCIEŻCE BIEŻNI. NA BIEŻNI MOŻE ĆWICZYĆ
JEDNOCZEŚNIE TYLKO 1-OSOBA O WADZE DO 130 KG.
2. UTRZYMUJ BIEŻNIE W CZYSTOŚCI.
3. ZABRANIA SIĘ UŻYWANIA “APP” INNYCH NIŻ PRODUCENTA.
4. WIFI: SYSTEM NIE ZALOGUJE SIĘ DO SIECI “WIFI” WYMAGAJACYCH WERYFIKACJI.
5.ABY WSKAZ PUSLU BYŁ PRAWIODŁOWY NALEŻY PRZEZ 5 SEKUND PRZTRZYMAĆ DŁONIE NA CZUJNIKACH.
WŁĄCZANIE:
WŁĄCZ ZASILANIE, A NASTEPNIE WEPNIJ KLUCZ BEZPIECZEŃSTWA. PO ZALOGOWANIU SYSTEM WEJDZIE “home page”.
NACIŚNIĘCIE “ START” SPOWODUJE, ŻE SCIEŻKA RUSZY Z NAJMNIEJSZĄ PRĘDKOŚCIĄ TJ. 0.8km/h. ABY ZMIENIĆ
PRĘDKOŚCI NALEŻY NACISNĄĆ „SPEED+/SPEED-„.
Page 19
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
19

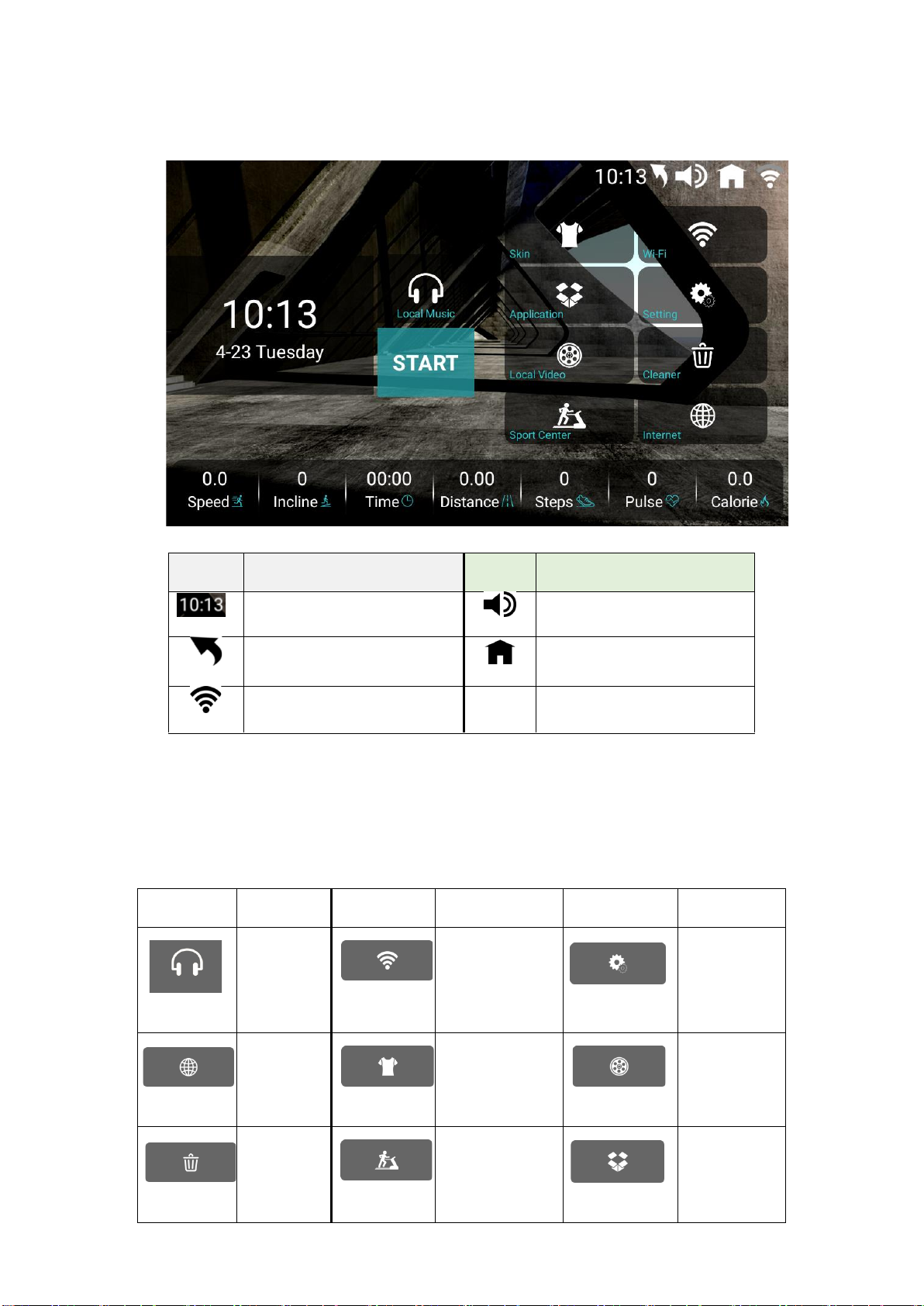

Home page – STRONA DOMOWA:
NR
OPIS
Icon
OPIS
Time - CZAS
Volume - GŁOŚNOŚĆ
POWRÓT
HOME - DOM
WIFI icon
GŁÓWNY INTERFACE JEST PODZIELONY NA 10 MODÓŁÓW, A MIANOWICE “local music”, “local video”,” internet
(WBUDOWANY “ Google chrome”), “WIFI”, “cleaner”,” skin”, “application”, “setting”, “sport center” (WBUDOWANY - time
countdown mode-ODLICZANIE CZASU, calorie count down mode-ODLICZANIE KALORII, distance countdown modeODLICZANIE DYSTANSU, steps countdown mode-ODLICZANIE KROKÓW, workout, HRC(heart rate control ), runway mode, real
view run, customer mode) – OMÓWIENIE FUNKCJI NA KOLEJNYCYH STRONACH.
Icon
OPIS
Icon
OPIS
Icon
OPIS
Local music
WIFI
WIFI connection
Setting
Internet
Skin
Local video
Cleaner
Sports center
Local video
Page 20
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
20

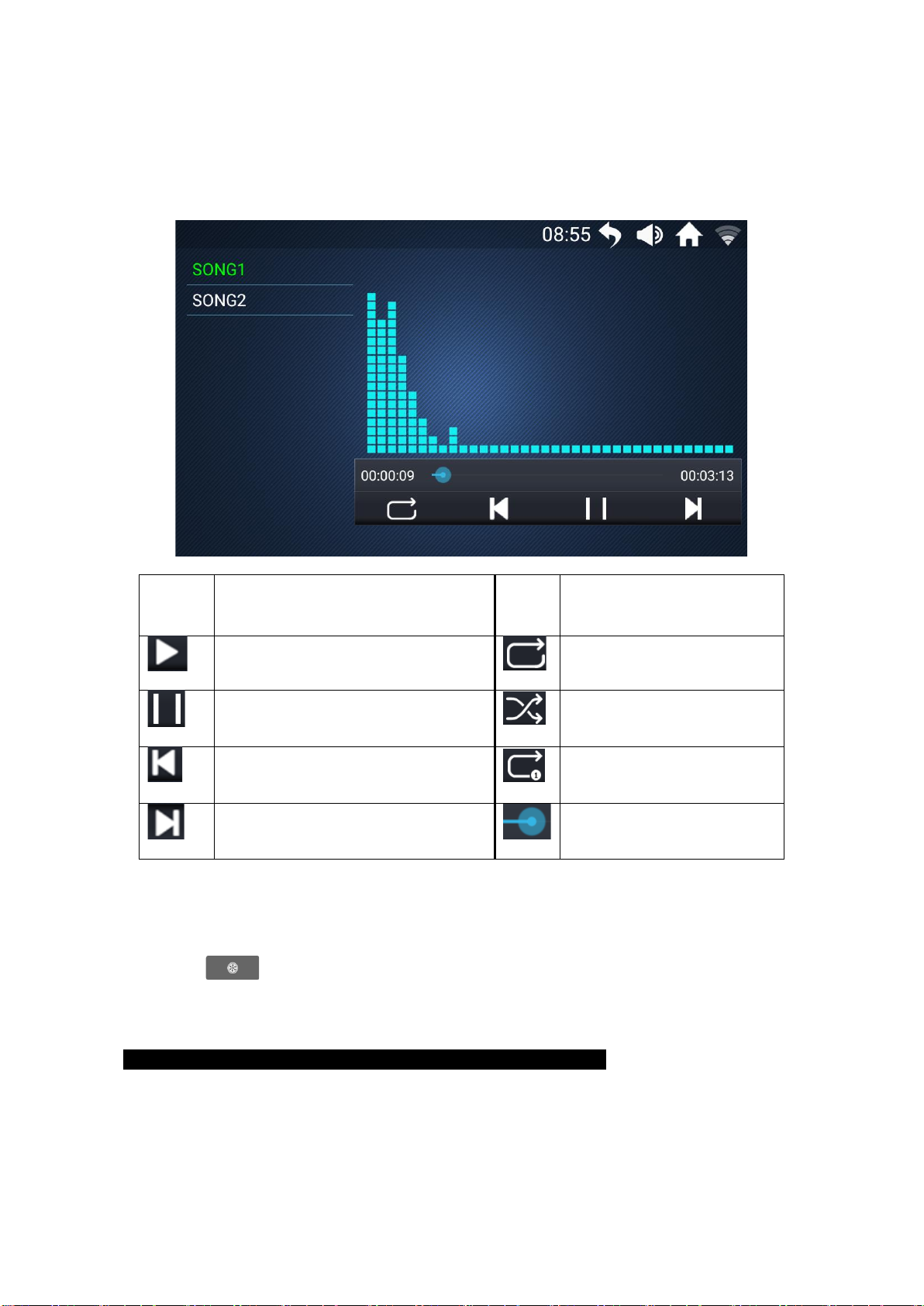

1) local music – MUZYKA LOKALNA
SYSTEM ODTWARZANIA “ audio” / “video” Z ZEWNĘTRZNEGO DYSKU “ U ”.
• ODTWARZANE FORMATY: MP3,APE, MP4, MOV.
Song1
ZILEONY KOLOR – MUZYKA
ODTWARZANA
ROZPOCZĘCIE ODTWARZANIA
ODTWARZANIE W KOLEJNOSCI
PAUSA
ODTWARZANIE ZMIENNE
POWRÓT
CYKL POJEDYNCZY ODTWARZANIA
NASTĘPNA
STOPIEŃ ODTWORZENIA

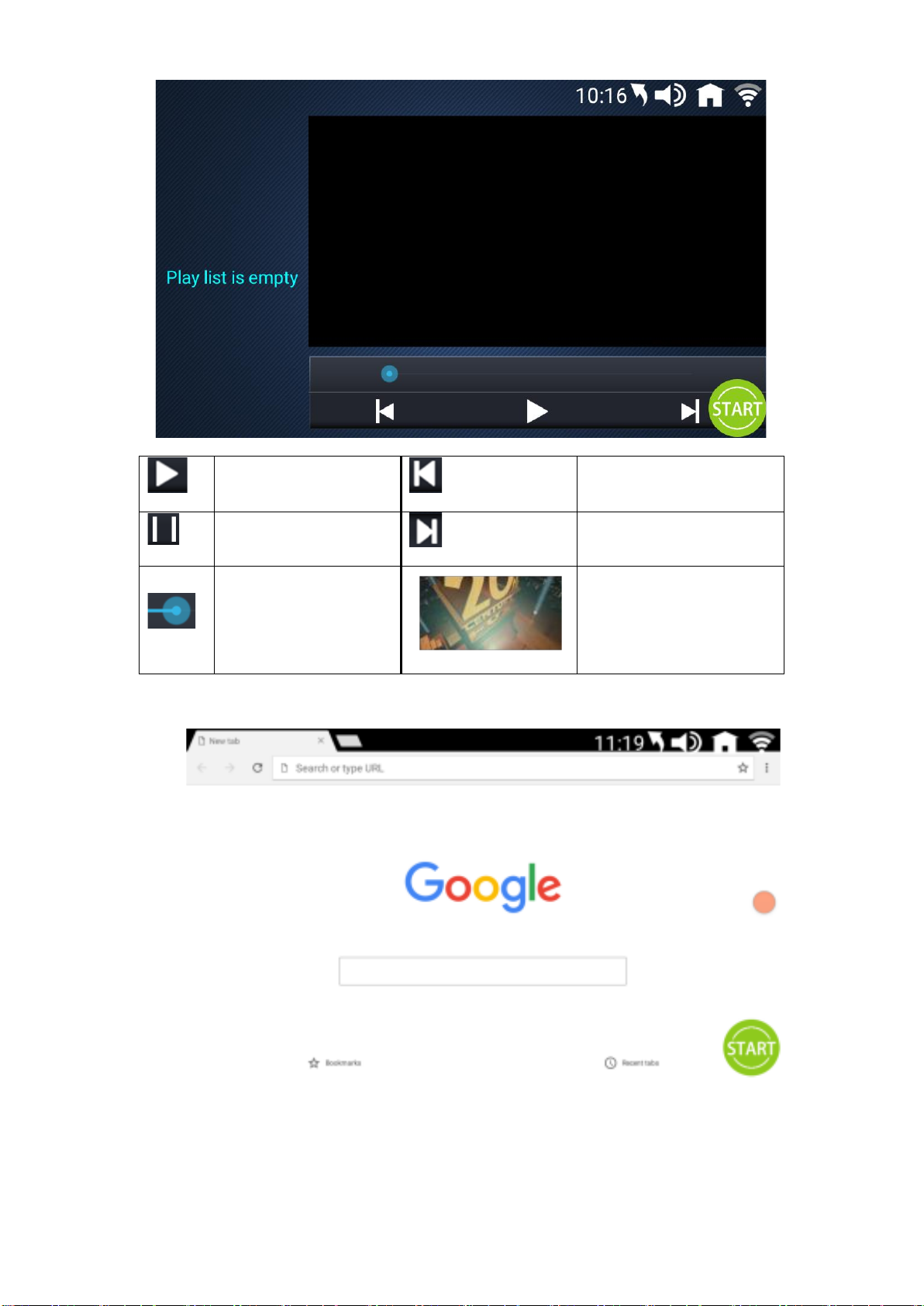

2) local video - WIDEO LOKALNE:
• OBSŁUGIWANE FORMATY: MP3,APE, MP4, MOV.
UWAGA: ZALECA SIĘ NIE OGLĄDANIE “WIDEO” W TRAKCIE ĆWICZENIA.
Page 21
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
21
ODTWARZANIE
Playback – POWRÓT
Pause –PAUZA
Playback - NASPĘPNY
POZIOM ODTWORZENIA
NACIŚNIJ ABY OTWORZYĆ
WIDEM, SYSTEM POKAŻE
PEŁNY EKRAN.
3) Internet (WBUDOWANY - Google chrome)
ZMIANY DANYCH ĆWICZEMIA W TRAKCIE “third-party app”:
Page 22
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
22

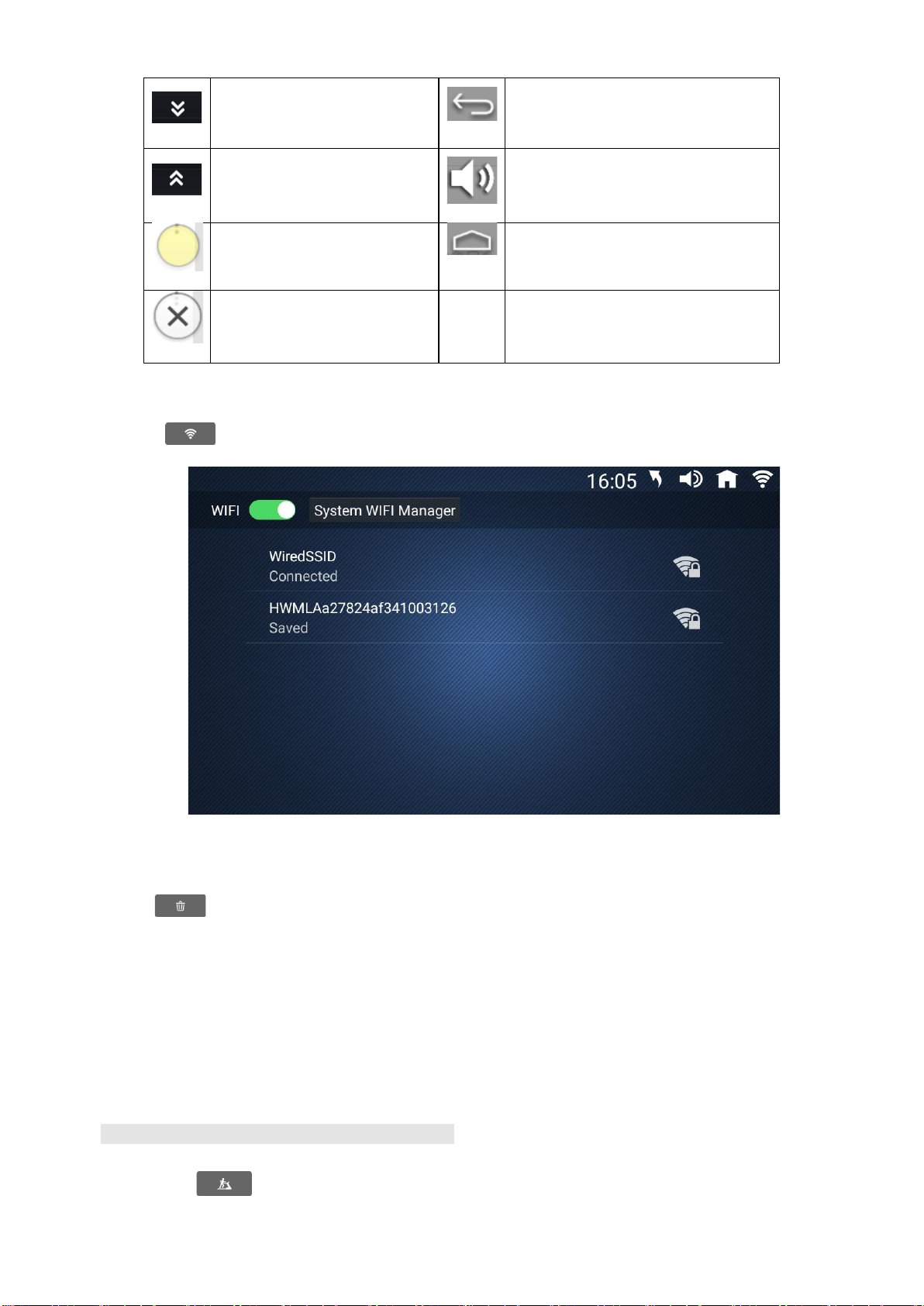

NACIŚNIJ ABY “SCHOWAĆ” W
TRAKCIE ĆWICZENIA.
POWRÓT
NACIŚNIJ ABY POKAZYWAĆ
DANE ĆWICZENIA
ZWIĘKSZENIE WARTOŚCI
OTWÓRZ „floating button”
POWRÓT DO “main interface”
ZAMKNIJ „floating button”
4) WIFI
NACIŚNIJ ABY WEJŚĆ W “WIFI”
5) KOSZ:
NACISNI ABY WYCZYŚCIĆ.

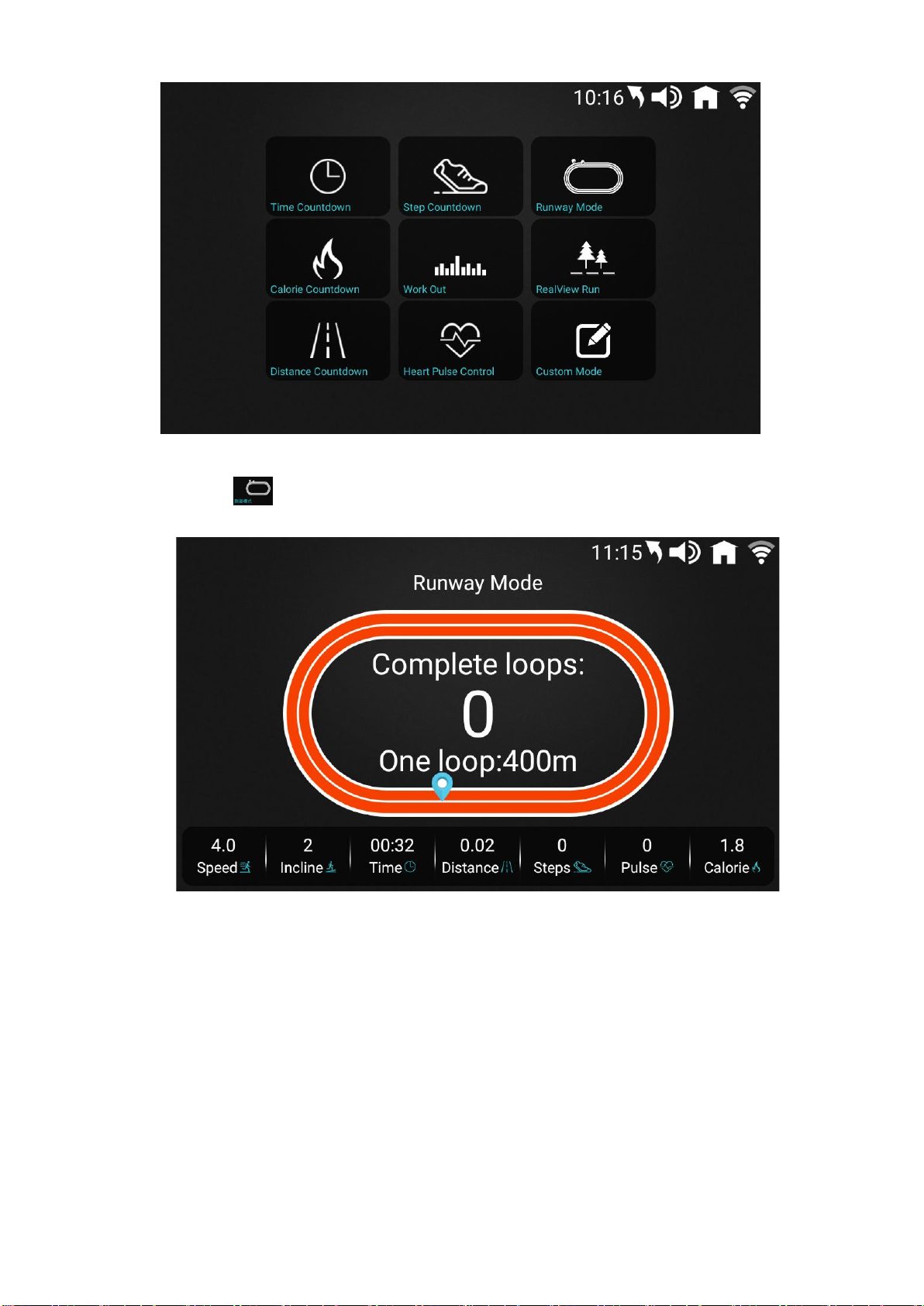

6) Sports center:

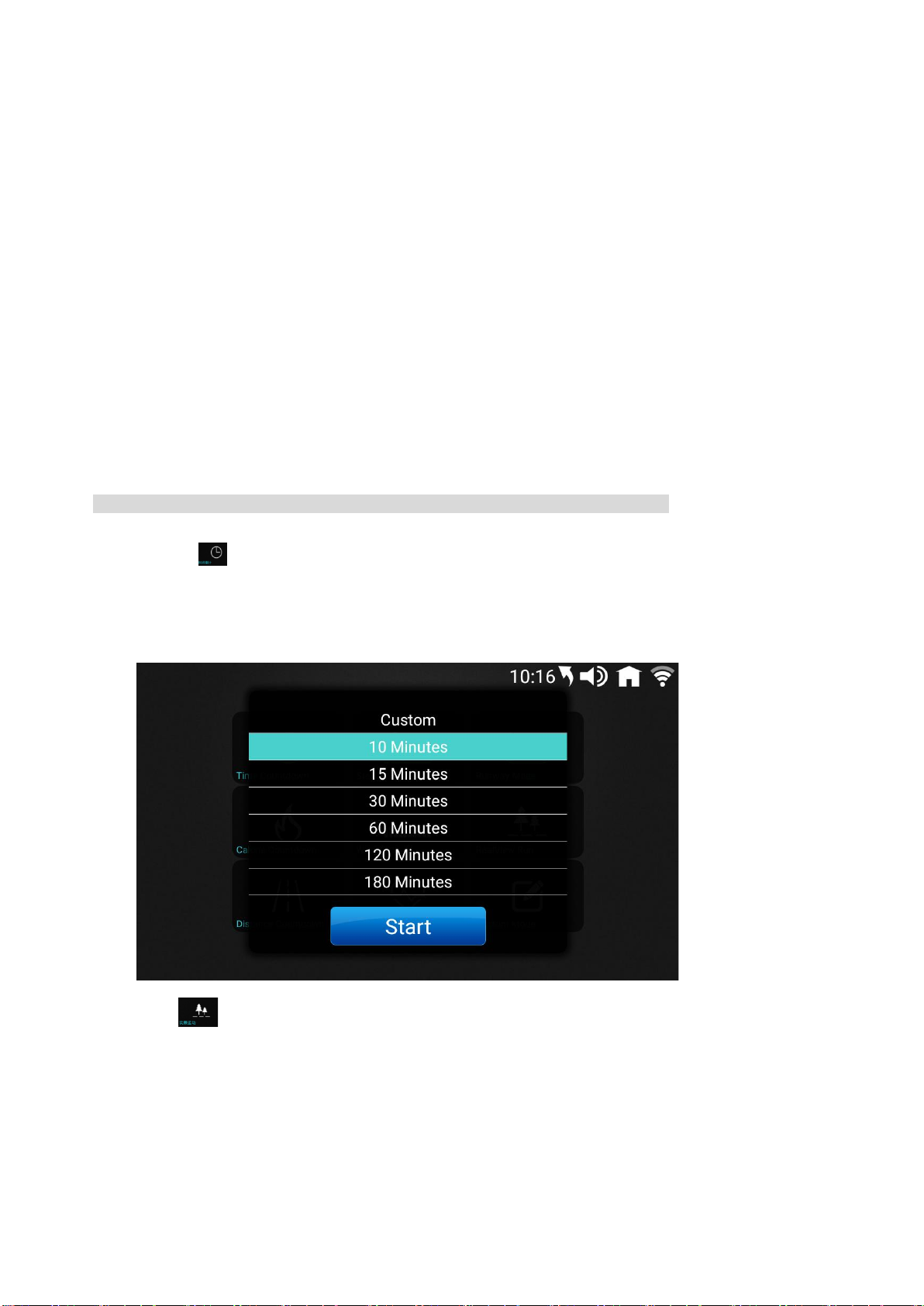

WBUDOWANE „time countdown mode”(ODLICZANIE CZASU),” calorie countdown mode”(ODLICZANIE KALORII”),
“distance countdown mode”(ODLICZANIE DYSTANSU), “steps countdown mode”(ODLICZANIE KROKÓW),
„Workuto”(ĆWICZENIE), HRC(KONTOROLA PULSU ),” runway mode”(BIEŻNIA), real view run(WIDOK REALNY),
customer mode(FUKCJA UŻYTKOWNIKA), „map run” (MAPA BIEGU ).
UWAGA: UŻYCIE MAP WYMAGA WŁĄCZENIA “WIFI”
6.1NACISNIJ ABY WEJŚCĆ DO “sports center”.
Page 23
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
23
UŻYTKOWNIK WYBIERA RODEZAJ SYSCYPLINY WG SWOICH PREFERENCJI；
6.2 NACISNIJ ABY WEJŚĆ “runway mode”(BIEŻNIA)
• JEDNO OKRĘŻENIE, TO 400 METRÓW.
• NACIŚNIJ DOWOLNE POLE NA EKRANIE ABY WYBRAĆ KOLEJNE OKNO. UŻYTKOWMNIK MOŻE
USTAWIĆ PRĘDKOŚĆ & NACHYLENIE.
Page 24
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
24

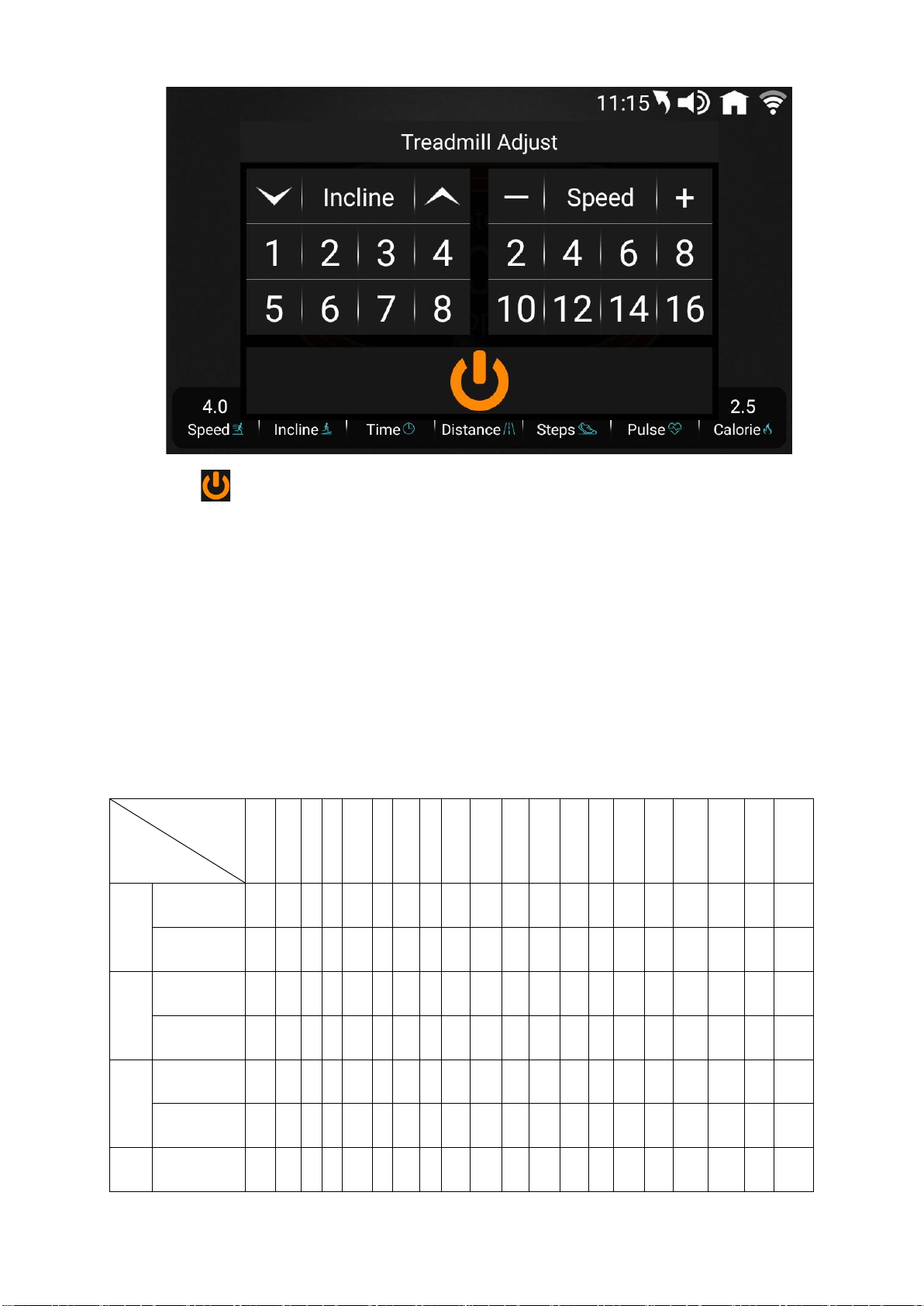

• NACIŚNIJ ABY WYBRAĆ OPCJE “restar” & “stop”. BRAK AKTYWNOŚCI PRZEZ 3 SEKUNDY
SPOWODUJE AUTOMATYCZNE ZAMKNIĘCIE OKNA.

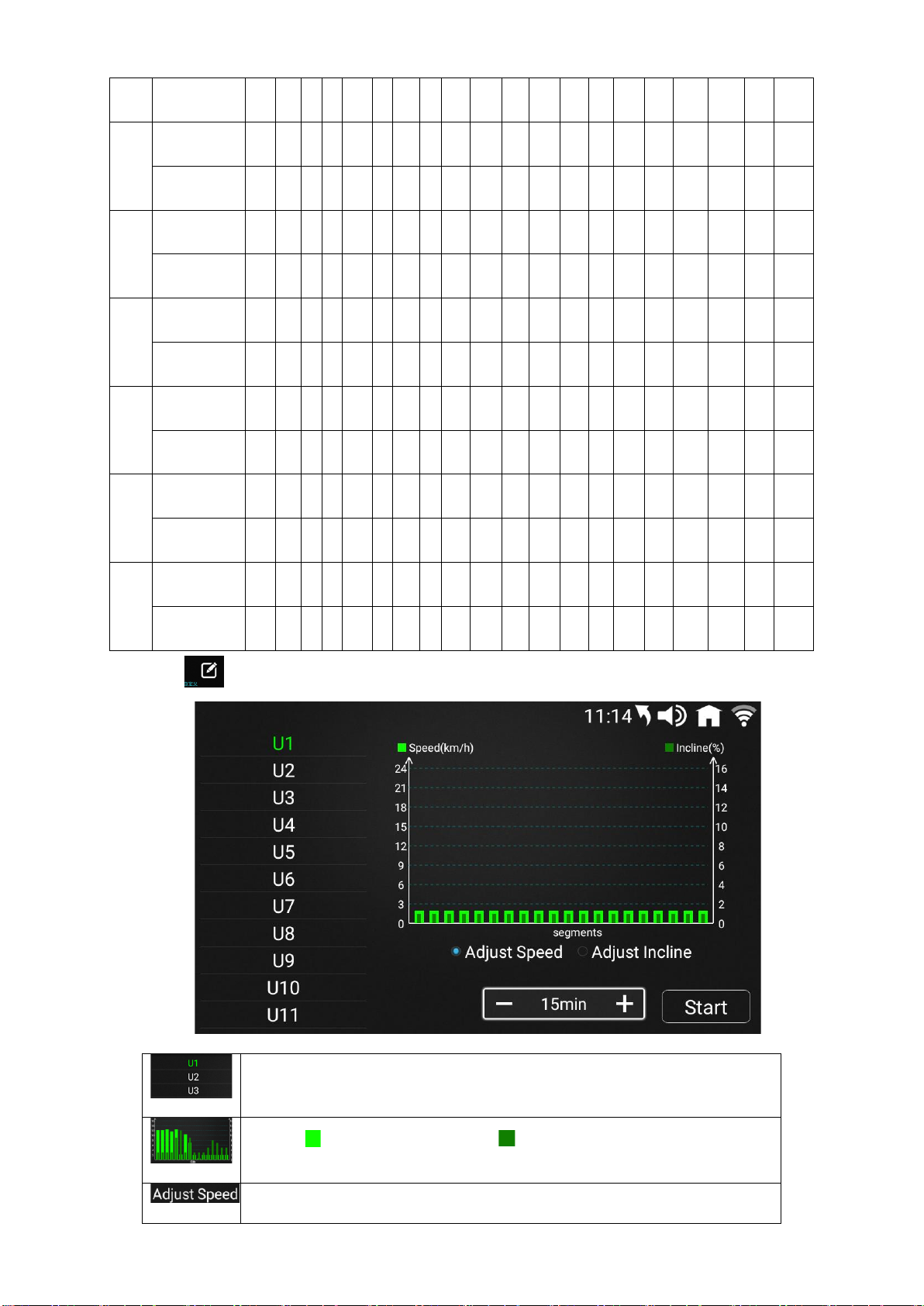

6.3 ĆWICZENIA ZAPROGRAMOWANE:
• 36 PROGRAMÓW DOSTĘPNYCH. 20 SEKCJI W KAZDYM PROGRAMIE.
• CZAS ĆWICZENIA 15 MIN., UŻYTKOWNIK MOŻE ZMIENIĆ CZAS UŻYWAJĄC “SPEED+/SPEED”. W
TRAKCIE ĆWICZENIAUŻYTKOWNIK MOŻE ZMIENIĆ PRĘDKOŚĆ & NACHYLENIE W ZALEŻNOSCI OD
POTRZEB ALE KIEDY WEJDZIE W KOLEJNĄ SEKCJĘ PRĘDKOŚĆ & NACHYLENIE BĘDZIE ZMIENIONE
PRZEZ SYSTEM AUTOMATYCZNIE.
SPEED – PRĘDKOŚĆ & INCLINE - NACHYLENIE
SEKCJA
PROGRAM
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
19
20
P1
SPEED
1 2 2 3 3 4 4 4 4 4 4 4 4 4 4 3 3 2 2 1 INCLINE
0 0 1 1 2 2 2 3 3 2 2 3 2 3 2 2 1 1 0
0
P2
SPEED
1 2 2 3 4 4 7 4 7 7 7 4 7 7 4 4 3 2 2
1
INCLINE
0 0 2 3 4 3 4 4 5 5 6 7 6 6 5 4 3 2 0
0
P3
SPEED
1 2 2 3 4 4 7 7 4 7 7 7 7 4 4 4 3 2 2
1
INCLINE
0 0 3 7 4 4 7 4 8 4 3 7 3 7 5 4 7 3 0 0 P4
SPEED
1 2 2 3 3 6 6 6 6 6 6 9 6 6 6 3 3 2 2
1
Page 25
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
25
INCLINE
0 0 3 7 4 4 7 4 8 4 3 7 3 7 5 4 7 2 0
0
P5
SPEED
1 2 2 3 4 6 6 6 6 9 6 6 6 6 6 4 3 2 2 1 INCLINE
0 0 2 4 6 8 6 8 5 9 9 8 6 7 6 8 4 2 0
0
P6
SPEED
1 2 2 4 4 6 6 9 9 9 9 6 6 6 6 6 4 2 2 1 INCLINE
0 0 3 4 5 6 5 6 5 7 6 7 5 7 6 7 7 3 0
0
P7
SPEED
2 3 4 6 6 9 9 9 9 9 9 9 9 9 9 9 6 4 4
2
INCLINE
0 0 2 4 4 6 7 8 9 9 9 9 9 9 8 6 4 2 0
0
P8
SPEED
1 2 2 4 4 7 7 7 7 9 9 9 9 9 9 9 9 9 8
4
INCLINE
0 0 2 4 8 9 9 2 4 8 9 9 2 4 9 9 9 2 0
0
P9
SPEED
2 3 3 6 6 9 9 9 7 9 9 9 9 9 9 9 6 3 3 2 INCLINE
0 0 9 9 8 4 2 9 9 8 4 2 9 9 8 4 3 3 0
0
P10
SPEED
1 2 2 4 4 6 2 4 4 6 2 4 4 6 2 4 4 6 4 3 INCLINE
0 0 2 2 4 4 3 4 5 6 5 6 8 7 8 9 9 9 0
0
P11
SPEED
2 4 4 6 6 9 4 6 6 9 4 6 6 9 4 6 6 9 4
1
INCLINE
0 0 9 9 9 9 8 8 7 7 5 6 5 6 4 3 4 3 0
0
P12
SPEED
1 3 3 6 9 9 3 6 9 9 3 6 9 9 3 6 9 9 6 4 INCLINE
0 0 9 9 9 8 9 9 9 8 9 9 9 8 9 9 9 8 0
0
P13
SPEED
4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4
9
INCLINE
0 0 4 8 9 9 4 8 9 9 4 8 9 9 4 8 9 9 0
0
P14
SPEED
2 3 3 6 9 9 3 6 9 9 3 6 9 9 3 6 9 9 6 3 INCLINE
0 0 4 8 9 9 4 8 9 9 4 8 9 9 4 8 9 9 0
0
P15
SPEED
4 6 9 9 9 6 9 9 9 6 9 9 9 6 9 9 9 6 4
2
INCLINE
0 0 2 3 4 5 6 8 7 8 8 7 7 6 5 4 3 2 0
0
P16
SPEED
2 4 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 INCLINE
0 0 2 4 5 6 2 4 5 6 2 4 5 6 2 4 5 6 0 0 P17
SPEED
2 2 2 4 6 6 9 9 9 2 4 6 6 9 9 9 6 2 2
2
Page 26
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
26
INCLINE
0 0 2 4 6 8 9 9 9 9 9 9 9 9 8 6 4 2 0
0
P18
SPEED
3 6 3 6 6 3 6 6 3 6 6 3 6 6 3 6 6 2 2 2 INCLINE
0 0 2 6 8 2 6 8 2 6 8 2 6 8 2 6 8 2 0
0
P19
SPEED
4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 INCLINE
0 0 9 8 6 4 9 8 6 4 9 8 6 4 9 8 6 4 0
0
P20
SPEED
4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4 9 4
9
INCLINE
0 0 9 8 2 9 8 2 9 8 2 9 8 2 9 8 2 2 0
0
P21
SPEED
2 6 2 6 9 2 6 9 2 6 9 2 6 9 2 6 9 2 6
2
INCLINE
0 0 9 8 2 9 8 2 9 8 2 9 8 2 9 8 2 2 0
0
P22
SPEED
4 6 9 6 2 9 6 2 9 6 2 9 6 2 9 6 2 2 4 2 INCLINE
0 0 2 4 9 2 4 9 2 6 9 6 8 9 6 8 9 2 0
0
P23
SPEED
4 6 9 6 6 2 9 6 6 2 9 6 6 2 9 6 6 2 2 2 INCLINE
0 0 2 3 4 5 6 6 7 8 9 9 9 9 9 9 9 2 0
0
P24
SPEED
4 6 9 6 4 9 6 4 9 6 4 9 6 4 9 6 4 2 4
2
INCLINE
0 0 4 4 5 6 7 8 9 9 9 9 9 9 9 9 9 2 0
0
P25
SPEED
2 4 3 4 3 5 4 2 5 2 6 2 7 2 8 3 7 3 9 3 INCLINE
1 2 3 3 1 2 2 3 2 5 4 5 6 6 4 5 5 6 5
0
P26
SPEED
2 5 4 6 4 6 4 2 4 3 3 6 5 7 5 7 5 3 5
2
INCLINE
1 2 3 3 2 2 3 4 2 3 2 3 4 4 3 3 4 5 3
0
P27
SPEED
2 5 4 5 4 5 4 2 3 3 3 6 5 6 5 6 5 3 4 2 INCLINE
1 2 2 3 1 2 2 2 2 2 2 3 3 4 2 3 3 3 3
0
P28
SPEED
2 6 7 4 4 7 4 2 4 3 3 7 8 5 5 8 5 3 5
2
INCLINE
4 5 6 6 9 9 1 9 6 4 5 6 7 7 9 9 2 9 7
0
P29
SPEED
2 4 6 8 7 8 6 2 3 3 3 5 7 9 8 9 7 3 4 2 INCLINE
3 5 4 4 3 4 4 3 3 3 4 6 5 5 4 5 5 4 4 0 P30
SPEED
2 4 5 5 6 5 6 3 3 3 3 5 6 6 7 6 7 4 4
2
Page 27
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
27
INCLINE
3 5 3 4 2 3 4 2 3 3 4 6 4 5 3 4 5 3 4
0
P31
SPEED
3 6 7 5 8 5 9 6 4 2 4 7 8 6 9 6 9 7 4 3 INCLINE
2 2 3 3 2 2 4 6 2 3 3 3 4 4 3 3 5 7 3
0
P32
SPEED
3 6 7 5 8 6 7 6 4 4 4 7 8 6 9 7 8 7 5 3 INCLINE
1 2 4 3 2 2 4 5 2 2 2 3 5 4 3 3 5 6 3
0
P33
SPEED
2 8 6 4 5 9 7 5 4 4 3 9 7 5 6 9 8 6 5
3
INCLINE
2 2 6 2 3 4 2 2 2 2 3 3 7 3 4 5 3 3 3
0
P34
SPEED
2 3 5 3 3 5 3 6 3 4 3 4 6 4 4 6 4 7 4
3
INCLINE
4 4 3 6 7 8 8 6 3 4 5 5 4 7 8 9 9 7 4
0
P35
SPEED
2 5 8 9 6 9 5 3 2 3 3 6 9 9 7 9 6 4 3 2 INCLINE
1 3 5 8 1 7 6 3 2 4 2 4 6 9 2 8 7 4 3
0
P36
SPEED
2 5 5 4 4 6 4 2 3 5 3 6 6 5 5 7 5 3 4 4 INCLINE
3 5 6 7 9 9 9 9 6 4 4 6 7 8 9 9 9 9 7
0
6.4 NACIŚNIJ ABY WPROWADZIĆ DANE UŻYTKOWNIKA.
Program list：16 PROGRAMÓW UŻYTKOWNIKA: U1-U16
MAPA： PRĘDKOŚĆ AKTUALNA， AKTUALNE NACHYLENIE；
ZWIĘKSZENIE PRĘDKOŚCI
Page 28
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
28
ZWIĘKSZENIE NACHYLENIA
ZMIANA CZASU
Start

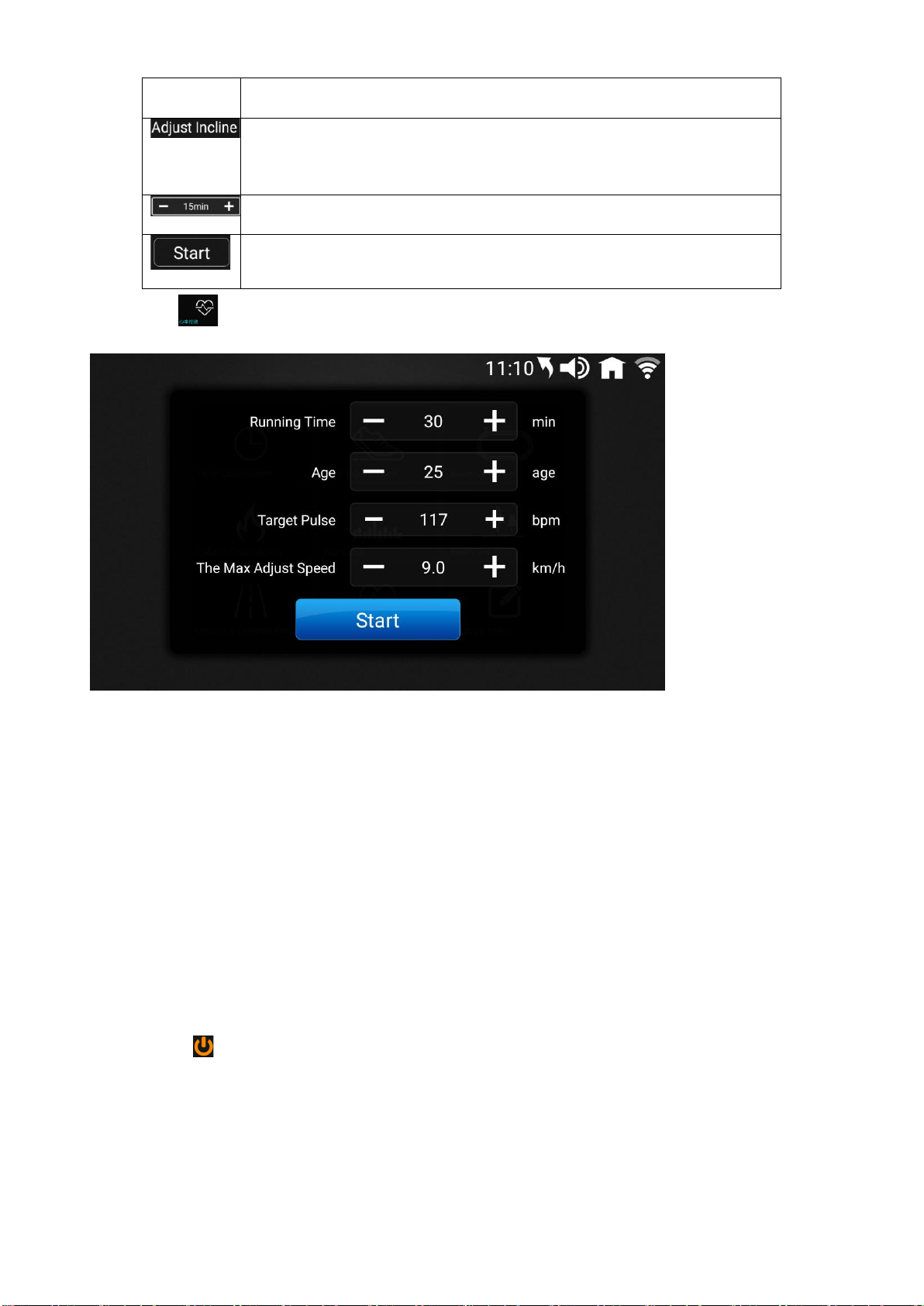

6.5 NACIŚNIJ ABY WEJŚĆ W “HRC” PROGRAM POMIARU RYTMU SERCA.
PRZED WŁĄCZENIEM PROGRAMU “HRC” , USTAW NASTĘPUJĄCE DANE.
• CZAS ĆWICZENIA: ZAPROGRAMOWANY, TO 30 min. ZAKRES USTAWIEŃ: 5-99 min.
• WIEK: ZAPROGRAMOWANY, TO 25, W ZAKRESIE 15-80 LAT.
• PULS WYMAGANY: ZAPROGRAMOWANY :(220-WIEK)*0.6. , ZAKRES: :80-180bpm
• PRĘDKOŚĆ MAKSYMALNA: MOŻNA WYBRAĆ - 9.0km/h, 11km/h LUB 13km/h.
Start HRC:
• PO WPROWADZENIU DANYCH NACIŚNIJ “START” & ŚCIEŻKA RUSZY, PO 3 SEKUNDACH.
• MOŻNA USTAWIĆ PRĘDKOŚĆ I NACHYLENIE Z PANELU LUB NA EKRANIE.
• NACISNIJ I BIEZNIA POWILI SIĘ ZATRZYMA. OPCJE DO WYBORU “RESATRT” & “STOP”.
• NACIŚNIJ „RESTAR”T & BIEZNIA RUSZY W NAJWOLNIEJSZYM TEMPIE..
• NACISNIJ „STOP”.BIEŻNIA ZATRZYMA SIĘ I POKAŻE DANE ĆWICZENIA. W TRAKCIE ĆWICZENIA, CO 30 SEK.,
SUSTEM MIERZY PULS.
• PIERWSZA MINUTA, TO ROZGRZEWKA , BEZ MOŻLIWOŚCI ZMIANY PRĘDKOŚCI.
Page 29
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
29
• PULS 30 bpm MNIEJSZY OD WARTOŚCI ZADANEJ, LICZNIK ZWIĘKSZY KAŻDORAZOWO PRĘDKOŚĆ O
2.0km/h.
• PULS W ZAKRESIE 9-29 bpm MNIEJ OD WARTOŚCI ZADANEJ, LICZNIK ZWIĘKSZY KAŻDORAZOWO PRĘDKOŚĆ
O 1.0km/h.
• PULS WYŻSZY O 30bpm OD WARTOŚCI ZADANEJ, LICZNIK ZMNIJESZY PRĘDKOŚĆ O 2.0km/h.
• PULS W ZAKRESIE 9-29 bpm WIĘCEJ OD WARTOŚCI ZADANEJ, LICZNIK ZMNIJESZY PRĘDKOŚĆ O 1.0km/h.
• BEZ ZMIANY PRĘDKOŚCI JEŻELI ZMIAN PULSU W ZAKRESIE 5 bpm OD WARTOŚCI ZADANEJ.
• DWUKROTNY BRAK WSKAZU, LICZNIK PRZEJDZIE DO PRĘDKOŚCI NAJNIŻSZEJ & PO 35 SEKUNDACH STOP.
• PRĘDKOŚĆ 1km/h ALE PULS WSKAZUJE NA ZWIĘKSZENIE PRĘDKOŚCI, LICZNIK ZMIENIA PRĘDKOŚĆ NA
NAJNIŻSZĄ I PO 35 SEK. STOP ĆWICZENIA.
• KIEDY PULS JEST POWYŻEJ WARTOŚCI ZADANEJ SYSTEM ZMINIA PRĘDKOŚĆ NA NAJNIŻSZĄ I PO 35 SEK.
STOP ĆWICZENIA.
UWAGA: ABY POMIAR PULSU BYŁ MOŻLIWY NALEŻY TRZYMAĆ DŁONIE NA CZUJNIKACH.
6.6NACISNIJ ABY WEJŚĆ W FUNKCJĘ ODLICZANIA CZASU. UŻYTKOWNIK MOŻE USTAWIĆ CZAS ĆWICZENIA.
NACISNIJ “Start” ABY ROZPOCZĄĆ ODLICZANIE. NACIŚNIJ “STOP” & ŚCIEŻAK ZACZNIE ZWALNIAĆ. NASTĘPNIE MOŻNA
WYBRAĆ „ RESTART” LUB “STOP”. NACIŚNIECIE “STOP”, LICZNIK WYŚWIETLA DANE ĆWICZENIA.

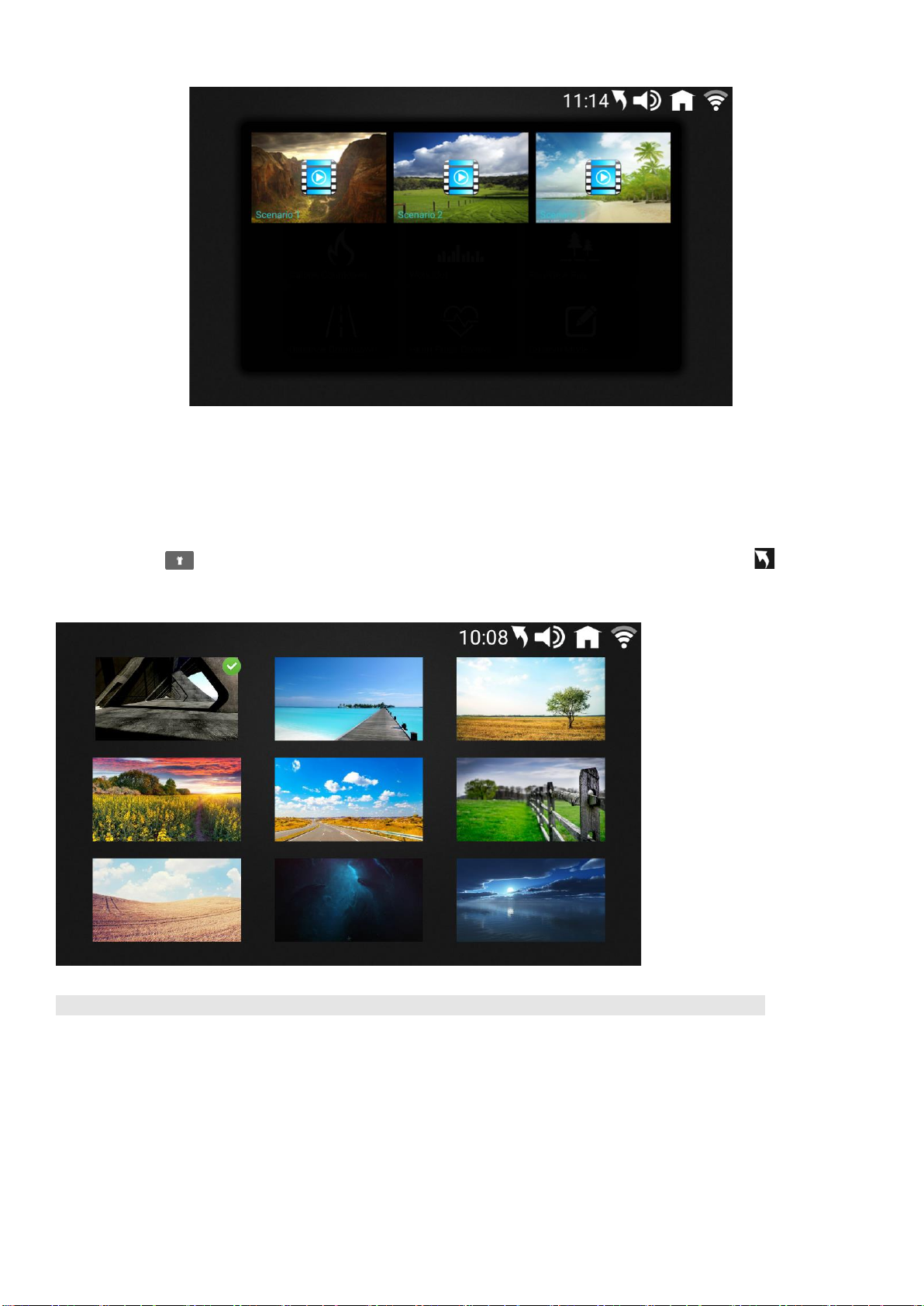

6.7 NACIŚNIJ ABY WEJŚĆ “realview run”(WIDOKI RZECZYWISTE”).MOŻNA WYBRAĆ SCENERIĘ
“Desert”/PUSTYNIA,”Grass”/TRAWA CZY „seaside”/WYBRZEŻE.
Page 30
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
30
7) Skin - TAPETY
NACIŚNIJ ABY WEJŚC W TAPETY. KLIKNIECIE W DIDOK POWODUJE JEGO WYBÓR. NACIŚNIJ ABY WRÓCIĆ
DO “main interface”.
UWAGA: MOŻLIWY WYBÓR TAPET TYLKO Z SYSTEMU. NIE MOŻNA ŚCIĄGNĄĆ TAPET SPOZA SYSTEMU

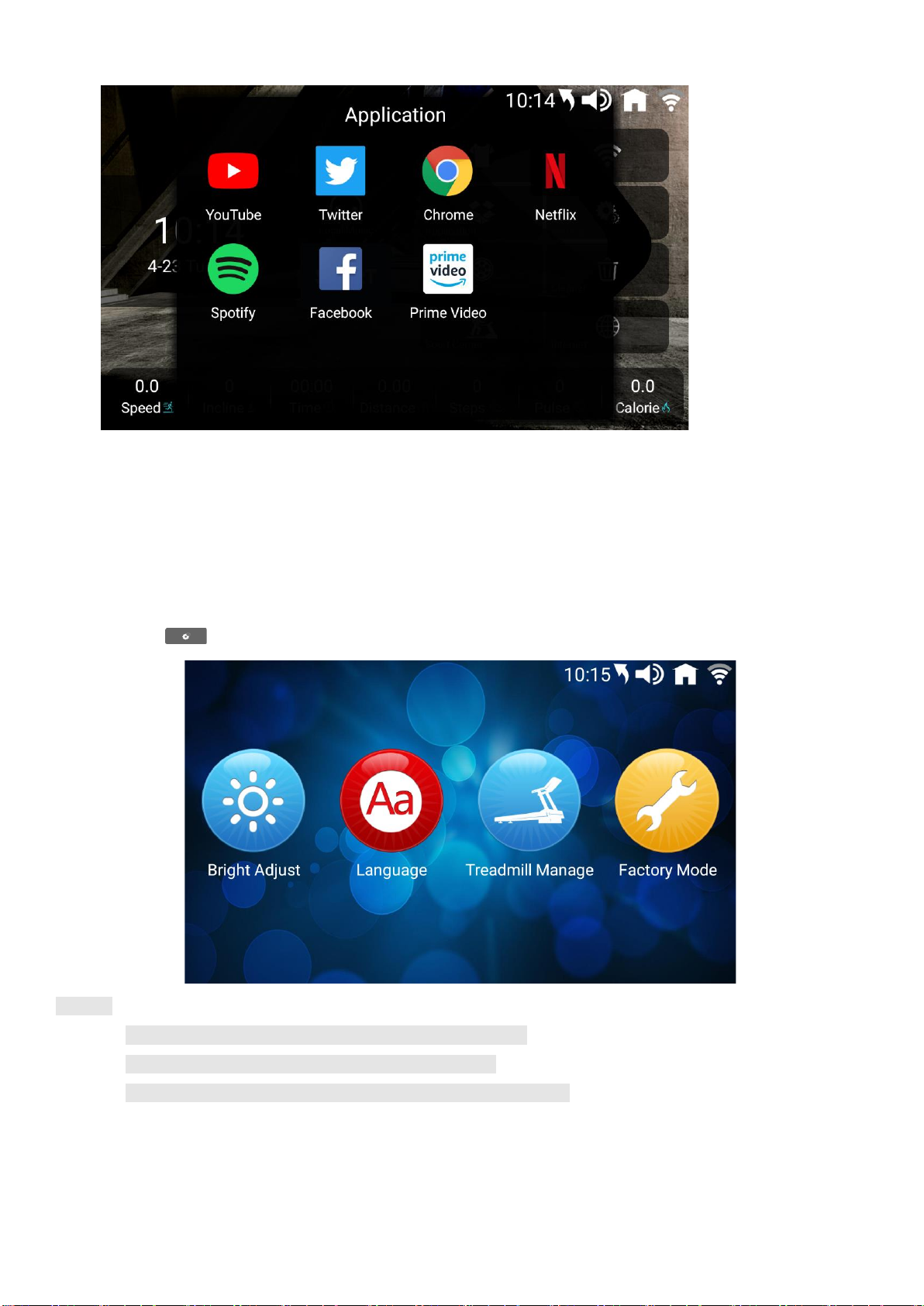

8) Application - APLIKACJE
W SYSTEMIE SĄ TEŻ “third party music” & “video APP” & “internet” & “social application” & “news” ITD..
Page 31
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
31
9) Setting - USTAWIENIA
USTAWIENIA: bright adjustment/OSTROŚĆ, language/JĘZYK, treadmill management/PBSŁUGA, factory mode/SERWIA.
NACISNIJ ABY WEJŚĆ W PONIŻSZE USTAWIENIA:
UWAGA:
• ZABRANIA SIĘ INSTALOWANIA “APP” POZA SYSTEMOWYCH,
• ZABRANIA SIĘ ODISTALOWANIA “APP” SYSTEMOWYCH,
• ZALECA SIĘ CZYSZCZENIE ZGODNIE Z INSTRUKCJĄ PRODUCENTA.

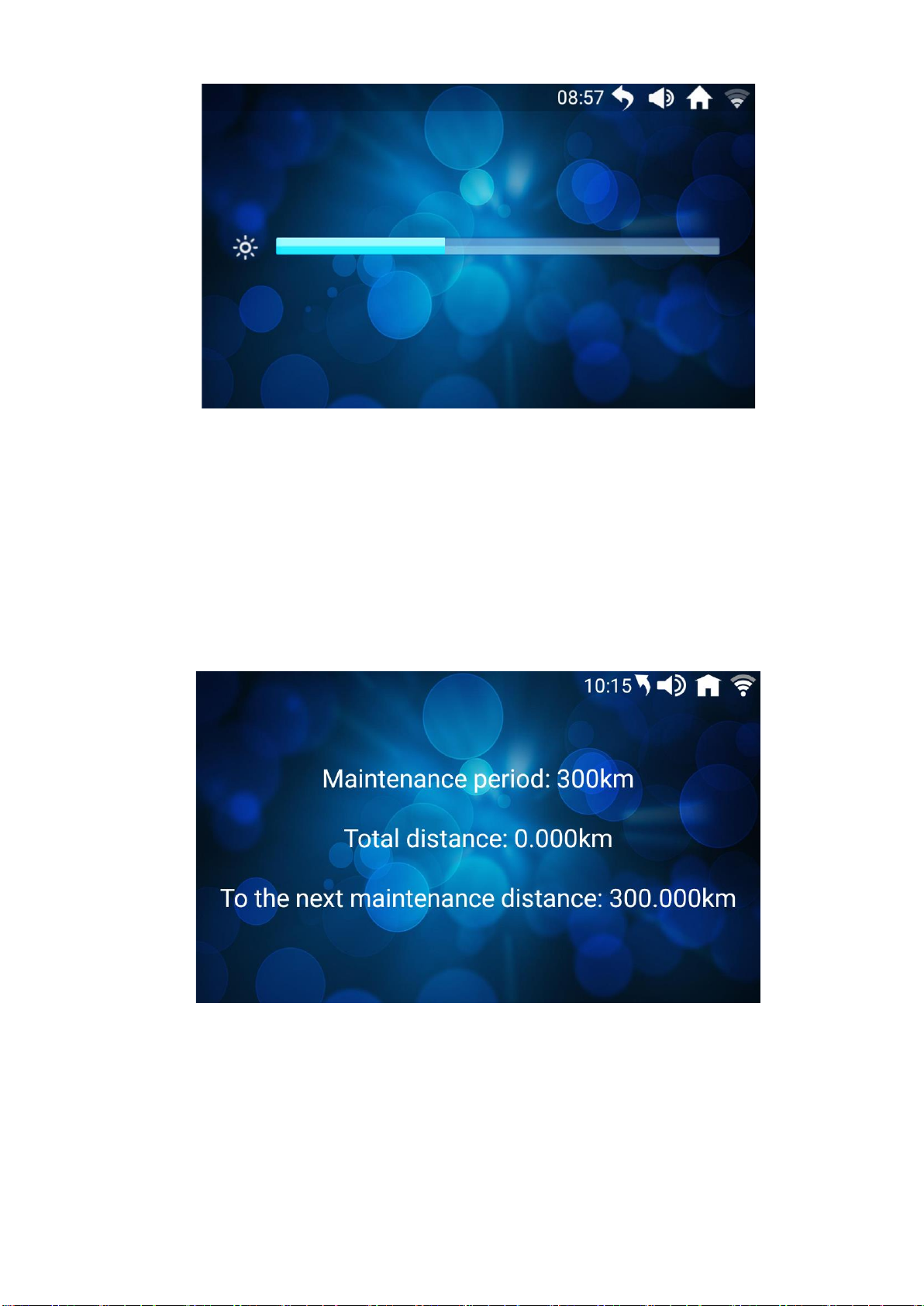

9.1 USTAWIENIE JASNOŚCI EKRANU.
Page 32
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
32
9.2 treadmill management - DANE BIEŻNI

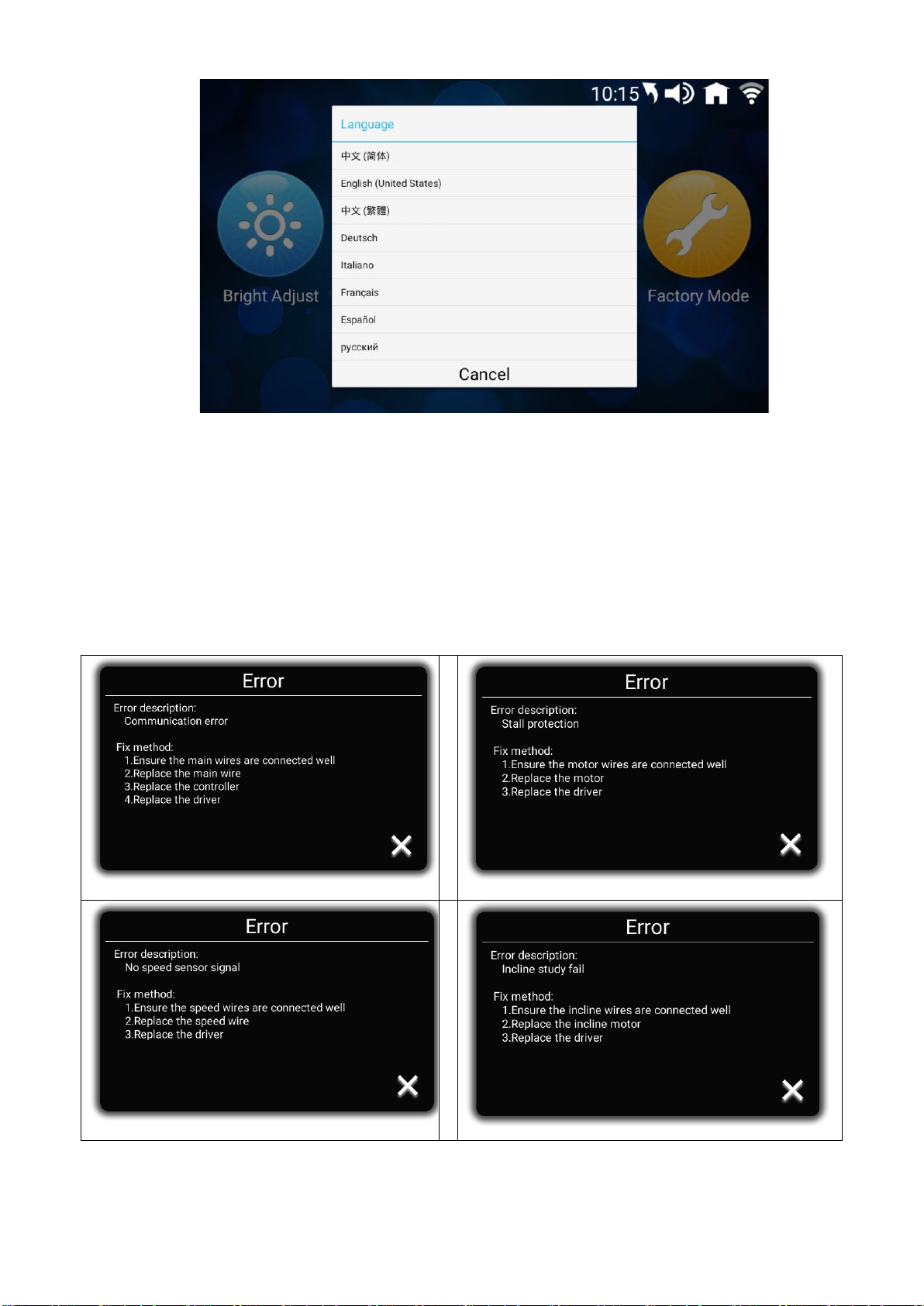

9.3 language – JĘZYK
Page 33
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
33
9.4factory mode
FUKCJA SERWISOWA.

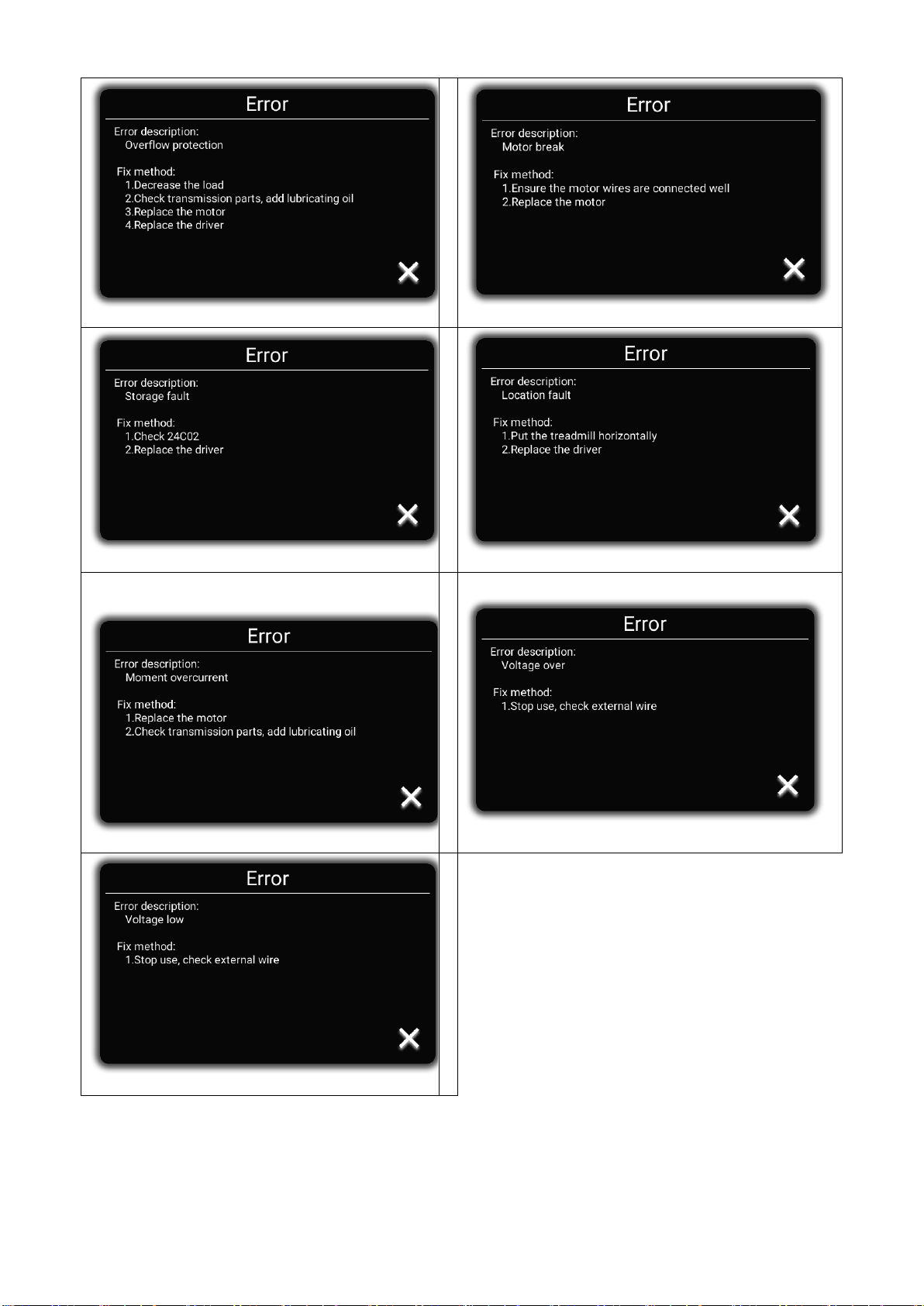

OPISY BŁĘDÓW
Page 34
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
34
Page 35
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
35
UTRZYMANIE
OSTRZEŻENIE :Before cleaning the machine, please make sure the power has been switched off.
1. CZYSZCZENIE: USUWAJ KURZ ZE ŚCIEŻKI, A TAKŻE Z INNYCH ELEMENTÓW BIEZNI. ZALECA SIĘ ABY DOKŁADNIE
WYCZYŚCIĆ BIEŻNIĘ, CO NAJMNIEJ, RAZ W MIESIĄCU.

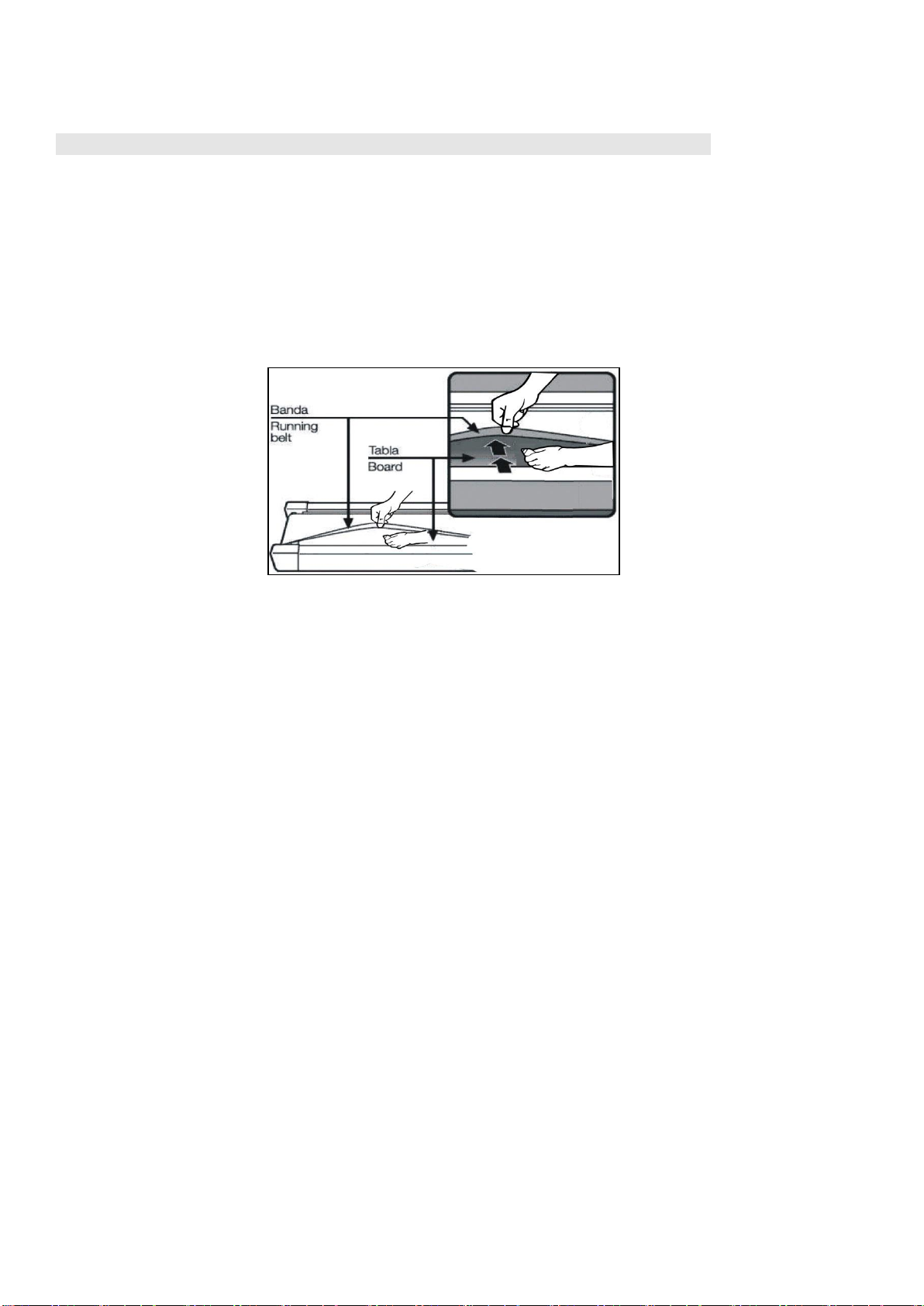

2. SMAROWANIE:
1) BIEŻNIA WYMAGA SMAROWANIA, CO 300km. JEŻLEI LICZNIK WYDA DŹWIĘK “di di di ” & NA WYŚWIETLACZU
POJAWI SIĘ “OIL” , NALEŻY NATYCHMIAST NASMAROWAĆ BIEŻNIĘ, POD ŚCIEŻKĄ, NA ŚRODKU.
2) PO SMAROWANIU PRZYTRZYMAJ „STOP” PRZEZ PONAD 3 SEKUNDY W FUNKCJI “standby mode”, PO CZYM LICZNIK
WYŁĄCZY ALARM “OIL”.
ZALECA SIĘ SMAROWANIE WG NASTĘPUJĄCYCH KROKÓW:
UŻYTKOWANIE MNIEJ NIŻ 3 GODZINY W TYGODNIU – SAMROWANIE CO 6 MIESIĘCY.
UŻYTKOWANIE 3-5 GODZIN W TYGONIU – SMAROWANIE, CO 3 MIESIĄCE.
3. UŻYTKOWANIE WIĘCEJ NIŻ 5 GODZIN W TYGODNIU – SMAROWANIE, CO 2 MIESIĄCE.

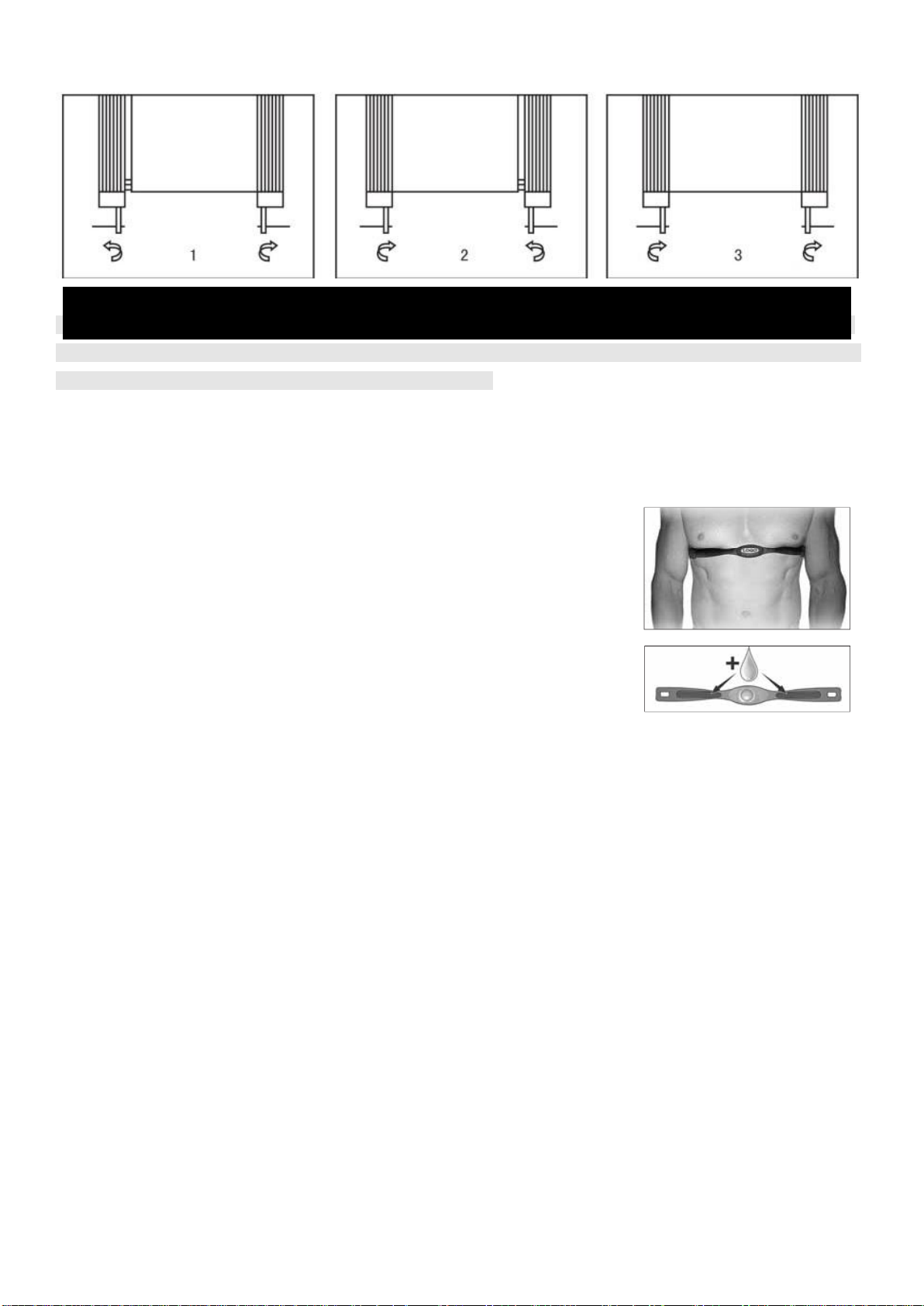

4. CENTROWANIE PASA ŚCIEŻKI. PAS ŚCIEŻKI BĘDZIE WYMAGAŁ CENTROWANIA PO PEWNYM CZASIE UŻYTKOWANIA.
BIEŻNIA CENTRUJE AUTOMATYCZNIE PAS ŚCIEŻKI JEŻELI POZIOM ODSTĘPSTWA OD NORMY NIE JEST ZBYT DUŻY. W
WYPADKU KONIECZNOŚCI RĘCZNEGO CENTROWANIA NALEŻY ZROBIĆ TO JAK NA SZKICU PONIŻEJ WG
NASTĘPUJĄCEJ ZASADY – JEŻELI PAS SCHODZI NA PRAWO NALEŻY PODKRĘCIĆ ŚRUBE PO STRONIE PRAWEJ I
POPUŚCIĆ ŚRUBĘ, PO STRONIE LEWEJ. JEŻELI PAS SCHODZI NA LEWE, NALEŻY POSTAPIĆ ODWROTNIE.
5. NACIĄGANIE PASA: NALEŻY POSTĘPOWAĆ JAK POKAZANIO NA SZKICU PONIŻEJ. ZALECA SIĘ PRZEKRĘCIĆ ŚRUBY PO
OBU STRONACH O ½ OBROTU I SPRAWDZIĆ CZY NAPIĘCIE JEST WŁAŚCIWE I PAS BIEŻNI SIĘ NIE ŚLIZGA. NALEŻU
UWAŻAĆ ABY NAPIĘCIE PASA NIE BYŁO ZBYT DUŻE PONIEWAŻ MOŻE TO DOPROWADZIĆ DO USZKODZENIA PASA
ŚCIEŻKI.
Page 36
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
36
UWAGA: ZALECA SIĘ ABY PO KAŻDYCH 2 GODZINACH ĆWICZENIA WYŁĄCZYĆ BIEŻNIĘ NA CO NAJMNIEJ 10 MINUT. PRZED
KAŻDYM ĆWICZENIEM NALEŻY SPRAWDZIĆ CZY PAS ŚCIEŻKI JEST WŁAŚCIWIE NACIĄGNIĘTY & SCENTROWANY. JEŻLI LUZ
ŚCIEŻKI JEST W ZAKRESIE 50-75mm NALEŻY NAPIĄĆ PAS ŚCIEŻKI.
JAK UŻYWAĆ PAS PIERSIOWY:
1. ZAMOCUJ CZUJNIK NA PASIE ELASTYCZNYM.
2. USTAW NAPIĘCIE PASA TAK ABY NIE BYŁ ZA MOCNO
DOCIŚNIĘTY, A WŁAŚCIWIE PRZYLEGAŁ DO KLATKI
PIERSIOWEJ.
3. CZUJNIK POWINIEN BYĆ USYTUOWANY W POZYCJI TAK, JAK
POKAZANO NA ZDJĘCIU OBOK.
4. GENERALNA ZASADA - CZUJNIK MOCUJEMY NA ŚRODKU
TUŁOWIA PONIŻEJ MIĘŚNI PIERSIOWYCH.
5. ABY SYGNAŁ BYŁ ODBIERANY WŁAŚCIWE NALEŻY NAWILŻYĆ CIAŁO POD CZUJNIKIEM.
ZALECA SIĘ ABY ZAŁOŻYĆ PAS PIERSIOWY Z CZUJNIKIEM NA OK. 30 MIN. PRZED UŻYCIEM,
CO POZWOLI NA WŁAŚCIWY KONTAKT CZUJNIKA Z CIAŁEM. ZAŁOŻENIU KOSZYLKI NA CIAŁO,
PO UPRZEDNIM ZAŁOŻENIU CZUJNIKA NIE POWODUJE PROBLEMÓW Z JEGO PRACĄ.
6. WŁAŚCIWE ZAMOCOWANIE PASA PIERSIOWEGO ZAPEWNIA WŁAŚCIWY ODCZYT PULSU
PRZEZ LICZNIK.
UWAGA: CZUJNIK AUTOMATYCZNIE SIĘ UAKTYWNI PO ROZPOCZĘCIU ĆWICZENIA PRZEZ
UŻYTKOWNIKA. PO ZAKOŃCZENIU ĆWICZENIA CZUJNIK PRZEJDZIE W STAN SPOCZYNKU.
PAS PIERSIOWY INSTRUKCJA
Page 37
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
37

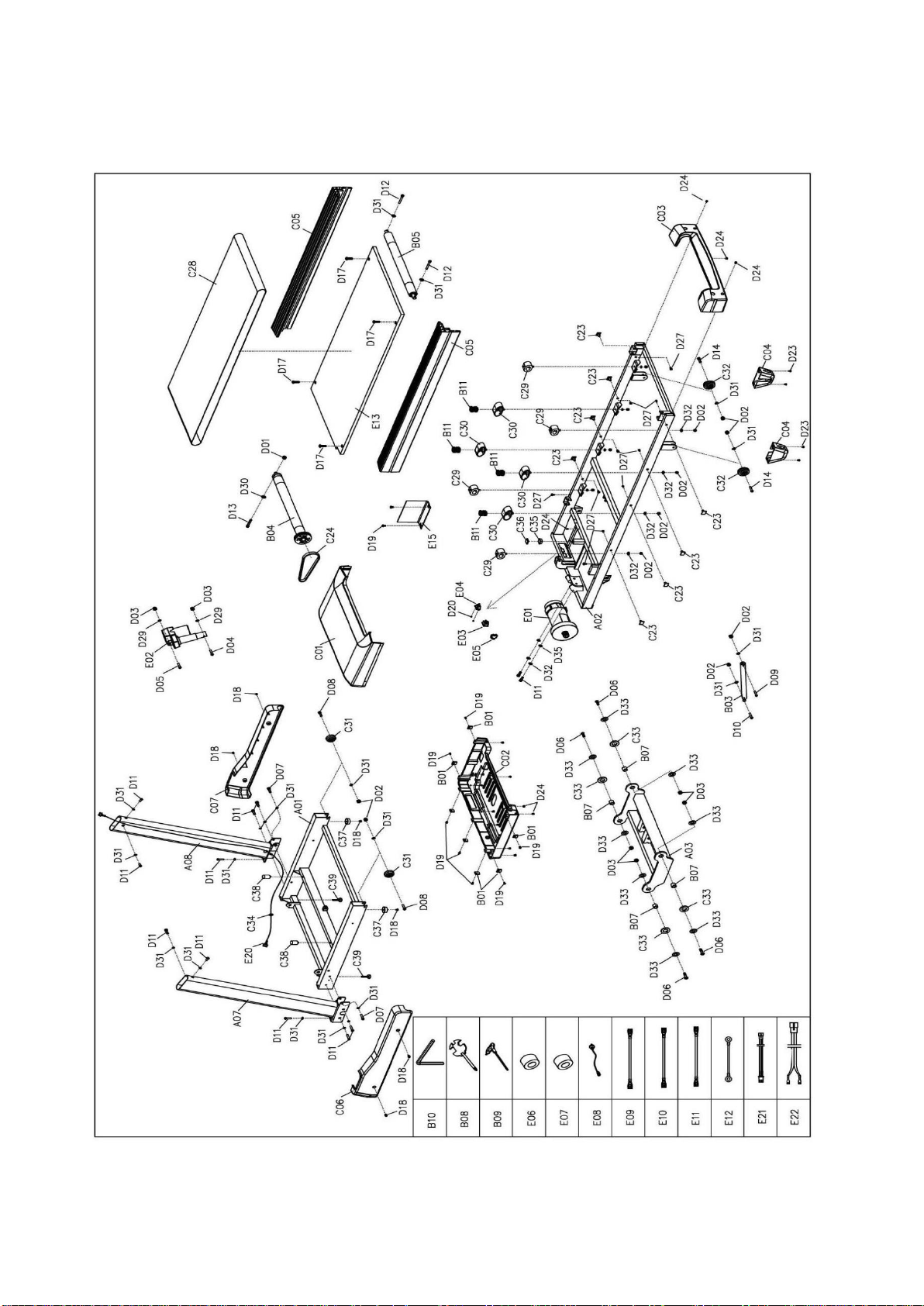

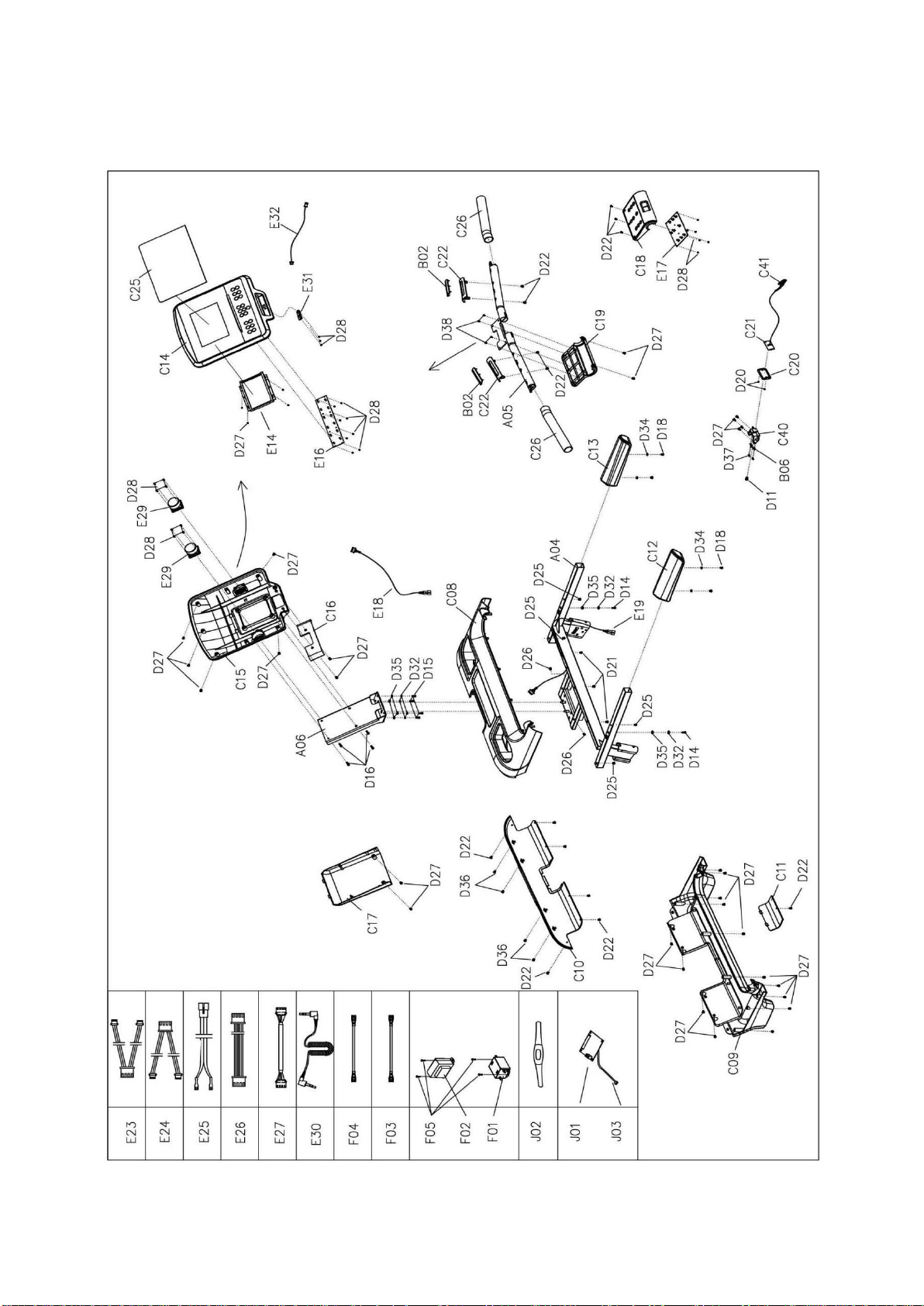

RYSUNEK KONSTRUKCYJNY
Page 38
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
38
Page 39
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
39
LISTA CZĘŚCI:
NR
OPIS
SPECYFIKACJA
IL.
NR
OPIS
SPECYFIKACJA
IL.
A01
RAMA DÓŁ
1
C16
WSPORNIK
1
A02
RAMA GŁÓWNA
1
C17
WSPORNIK
1
A03
RAMA 1
C18
KEY BOARD
1
A04
RAMA LICZNIKA
1
C19
KEY BOARD
1
A05
RAMA KIEROWNICY
1
C20
ZESTAW KLUCZ BEZP.
1
A06
WSPORNIK LICZNIKA
1
C21
KLUCZ BEZPIECZEŃSTWA
1
A07
PODPORA LEWA
1
C22
CZUJNIK PULSU
2
A08
PODPORA PRAWA
1
C23
ŁĄCZNIK
8
B01
OSŁONA SILNIKA
7
C24
PAS SILNIKA
1
B02
ŁACZNIK PULSU
4
C25
LICZNIK
1
B03
CYLINDER
1
C26
OSŁONA PIANKOWA
2
B04
ROLKA PRZÓD
1
C28
ŚCIEŻKA
1
B05
ROLKA TYŁ
1
C29
ŁĄCZNIK
4
B06
ŁĄCZNIK
2
C30
ŁĄCZNIK
4
B07
PRZEPUST
4
C31
KÓŁKO TRANSPORTOWE
2
B08
KLUCZ 1
C32
KÓŁKO
2
B09
KLUCZ 1
C33
PODKŁADKA PLASTIKOWA
4
B10
#5 Allen KLUCZ
1
C34
GNIAZDO
2
B11
SPRĘŻYNA
4
C35
ZATYCZKA
1
C01
OSŁONA SILNIKA GÓRNA
1
C36
EVA OSŁONKA
1
C02
OSŁONA SILNIKA DOLNA
1
C37
OSŁAONKA
2
C03
OSŁONA TYŁ
1
C38
ŁĄCZNIK CYLONDRA
2
C04
OSŁONA KOŁA
2
C39
ŁĄCZNIK
2
C05
PŁOZA BOCZNA
2
C40
JACK KLUCZA BEZP.
1
C06
OSŁONA LEWA DOLNA
1
C41
KLIP KUCZA BEZP.
1
C07
OSŁONA PRAWA DOLNA
1
D01
NAKRĘTKA
M6
1
C08
OSŁONA LICZNIKA
1
D02
NAKRĘTKA
M8
14
C09
OSŁONA LICZNIKA DOLNA
1
D03
NAKRĘTKA
M10
6
C10
OSŁONA LICZNIKA TYLNA
1
D04
ŚRUBA
M10x90 L20
1
C11
OSŁONA DOLNA
1
D05
ŚRUBA
M10x45 L20
1
C12
OSŁONA PIANKOWA LEWA
1
D06
ŚRUBA
M10x30 L15
4
C13
OSŁONA PIANKOWA PRAWA
1
D07
ŚRUBA
M8x55 L20
2
C14
PANEL PRŻÓD
1
D08
ŚRUBA
M8*50 L20
2
C15
PANEL DÓŁ
1
D09
ŚRUBA
M8x45 L20
1
Page 40
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
40
NR
OPSI
SPECYFIKACJA
IL.
NR
OPIS
SPECYFIKACJA
IL.
D10
ŚRUBA
M8x25 L15
2
E03
WŁĄCZNIK
1 D11
ŚRUBA
M8x15
15
E04
ZASILANIE
1
D12
ŚRUBA
M8x65
2
E05
BEZPIECZNIK
1 D13
ŚRUBA
M6x60
1
E06
PIERŚCIEŃ MAGNET
1
D14
ŚRUBA
M8x40
4
E07
ŁOŻE MAGNET
1 D15
ŚRUBA
M8x15
4
E08
KABEL ZASILANIA
1
D16
ŚRUBA
M6x15
4
E09
AC LINKA
DŁ. 200 BRĄZ
1
D17
ŚRUBA
M8x25
4
E10
AC LINKA
DŁ;. 350 BRĄZ
2
D18
ŚRUBA
M5x16
10
E11
AC LINKA
DŁ. 350 NIEBIEKI
2
D19
ŚRUBA
M5x12
9
E12
LINKA UZIEMIENIA
ŻÓŁTY & ZIELONY
1
D20
ŚRUBA
ST2.9x8
4
E13
ŚCIEŻKA
1 D21
ŚRUBA
ST4.2x60
3
E14
LICZNIK
1
D22
ŚRUBA
ST4.2x12
14
E15
STEROWNIK
1 D23
ŚRUBA
ST4.2x20
4
E16
Keyboard ŁOŻE
1
D24
ŚRUBA
ST4.2x12
15
E17
Front keyboard ŁOŻE
1 D25
ŚRUBA
ST4.2x40
4
E18
LINKA GÓRNA LICZNIKA
1
D26
ŚRUBA
ST4.2x25
2
E19
LINKA POŚREDNIA LICZNIKA
1 D27
ŚRUBA
ST4.2x12
47
E20
LINKA DOLNA LICZNIKA
1
D28
ŚRUBA
ST2.9x8
39
E21
LINKA GORNA PULSU
1 D29
PODKŁADKA
10
2
E22
LINKA DOLNA PULSU
2
D30
PODKŁADKA
6
1
E23
LINKA GORNA STEROWNIKA
1 D31
PODKŁADKA
8
20
E24
LINKA STEROWNIKA
1
D32
PODKŁADKA
8
16
E25
LINKA KLUCZA BEZP.
1 D33
PODKŁADKA
φ10*φ26*2.0
8
E26
LINKA DOLNA KLUCZA
1
D34
PODKŁADKA
φ6*φ12*1.0
4
E27
LINKA SYGNAŁU AUDIO
1
D35
PODKŁADKA
8 8 E29
GŁOŚCNIK
2
D36
ŚRUBA
ST4.2*19
4
E30
Mp3 LINKA
1 D37
ŚRUBA
ST2.9*6.0
4
E31
USB MODUŁ
1
D38
ŚRUBA
ST4.2*8
4
E32
USB ZASILANIA
1
E01
DC SILNIK
1
E02
SILNIK NACHYLENIA
1
Page 41
INSTRUKCJA MONTAŻU I UŻYTKOWANIA – BIEŻNIA ELEKTRYCZNA YK-ET1801C MODEL W5.0 TECH RUN
41
TYLKO W OPCJI
NR
OPIS
SPECYFIKACJA
IL.
NR
OPIS
SPECYFIKACJA
IL.
F01
FILTR 1
J01
ODBIORNIK BEZPRZEWODOWY
TYLKO W OCJI
DO HRC
1
F02
INDUKTOR
1
J02
HPAS
1
F03
AC LINKA 350mm
1
J03
HRC LINKA
1
F04
LINKA UZIEMNIENIA 350mm
1
F05
ŚRUBA ST4.2x12
4
