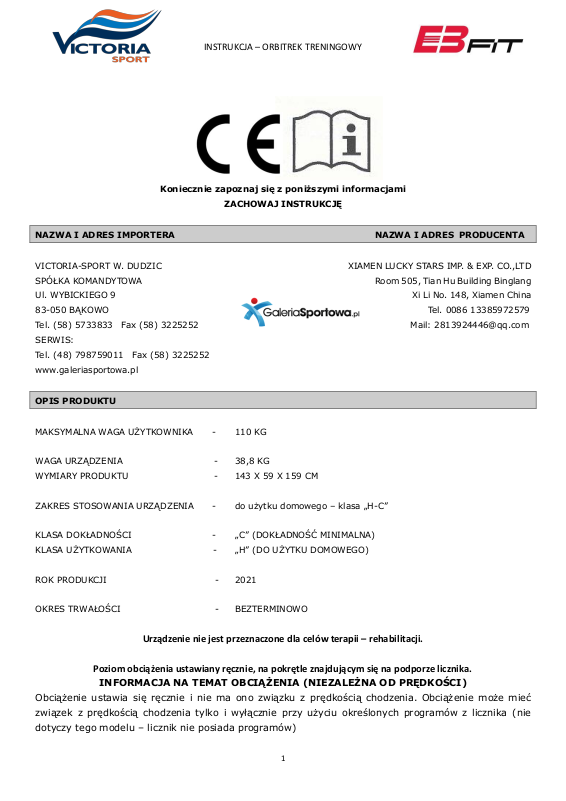

Page 1
INSTRUKCJA – ORBITREK TRENINGOWY
1
Koniecznie zapoznaj się z poniższymi informacjami
ZACHOWAJ INSTRUKCJĘ
NAZWA I ADRES IMPORTERA NAZWA I ADRES PRODUCENTA
VICTORIA-SPORT W. DUDZIC XIAMEN LUCKY STARS IMP. & EXP. CO.,LTD SPÓŁKA KOMANDYTOWA Room 505, Tian Hu Building Binglang Ul. WYBICKIEGO 9 Xi Li No. 148, Xiamen China 83-050 BĄKOWO Tel. 0086 13385972579 Tel. (58) 5733833 Fax (58) 3225252 Mail: [email protected] SERWIS: Tel. (48) 798759011 Fax (58) 3225252 www.galeriasportowa.pl
OPIS PRODUKTU
MAKSYMALNA WAGA UŻYTKOWNIKA - 110 KG
WAGA URZĄDZENIA - 38,8 KG
WYMIARY PRODUKTU - 143 X 59 X 159 CM
ZAKRES STOSOWANIA URZĄDZENIA - do użytku domowego – klasa „H-C”
KLASA DOKŁADNOŚCI - „C” (DOKŁADNOŚĆ MINIMALNA)
KLASA UŻYTKOWANIA - „H” (DO UŻYTKU DOMOWEGO)
ROK PRODUKCJI - 2021
OKRES TRWAŁOŚCI - BEZTERMINOWO
Urządzenie nie jest przeznaczone dla celów terapii – rehabilitacji.
Poziom obciążenia ustawiany ręcznie, na pokrętle znajdującym się na podporze licznika.
INFORMACJA NA TEMAT OBCIĄŻENIA (NIEZALEŻNA OD PRĘDKOŚCI)
Obciążenie ustawia się ręcznie i nie ma ono związku z prędkością chodzenia. Obciążenie może mieć
związek z prędkością chodzenia tylko i wyłącznie przy użyciu określonych programów z licznika (nie
dotyczy tego modelu – licznik nie posiada programów)
Page 2
INSTRUKCJA – ORBITREK TRENINGOWY
2

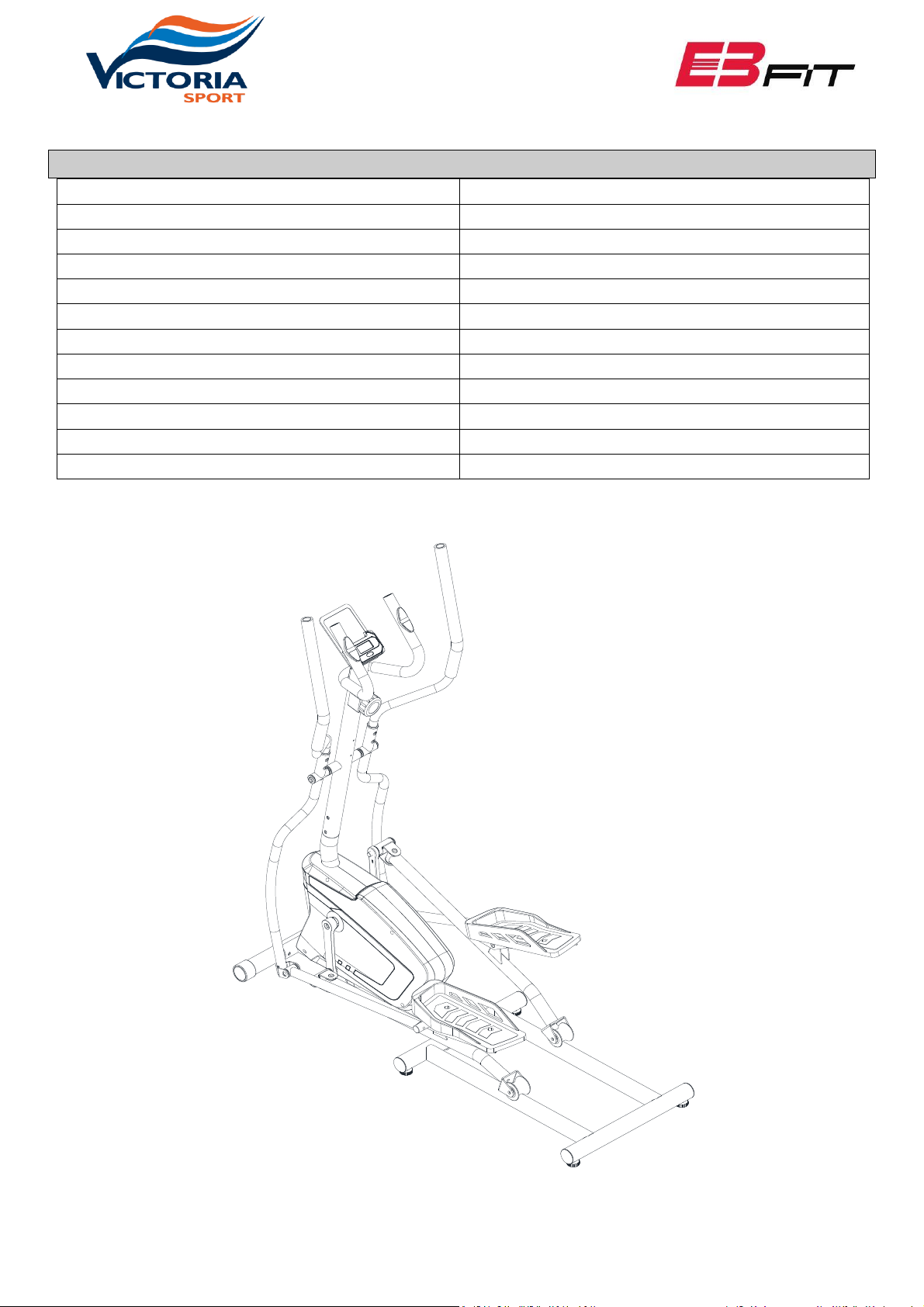

DANE TECHNICZNE
MODEL
E-NW650 EB FIT
DŁUGOŚĆ
143 cm
SZEROKOŚĆ
59 cm
WYSOKOŚĆ
159 cm
MAKS. WZROST UŻYTKOWNIKA
190 cm
MAKS. WAGA UŻYTKOWNIKA
110 kg
ZASILANIE LICZNIKA
Bateria AAA
WAGA NETTO
38,8 kg
WAGA BRUTTO
42,8 kg
OPAKOWANIE
96,5 x 38 x 65,5 cm
MARKA
EB FIT
KLASA PRODUKTU
H-C (PRZEZNACZONY DO UŻYTKU DOMOWEGO)
Page 3
INSTRUKCJA – ORBITREK TRENINGOWY
3
UWAGI I ZALECENIA
Sprzęt służy do poprawiania kondycji fizycznej i uzyskania prawidłowej sylwetki. Orbitrek jest tak zaprojektowany,
aby wykonywać ćwiczenia bez nadmiernego wysiłku fizycznego. Urządzenie pozwala na realizację ćwiczeń w zaciszu
domowym.
UWAGA!
1. Zabrania się używania sprzętu przez dzieci. Sprzęt należy składować w miejscu niedostępnym dla dzieci.
Urządzenie nie przewiduje tego typu używania. Urządzenie nie służy do zabawy.
2. Dzieci bez opieki należy trzymać z dala od urządzenia.
3. Zakres ćwiczeń i ich rodzaj skonsultuj z lekarzem, aby dobrać je do Twoich potrzeb.
4. Jeżeli jesteś w trakcie leczenia, cierpisz na jakieś choroby, ukończyłeś 35 lat, konsultacja z lekarzem jest
wskazana.
5. Unikaj zbytniego wysiłku w trakcie wykonywania ćwiczeń.
6. „ OSTRZEŻENIE ” Systemy monitorowania tętna mogą być niedokładne. Nadmiar ćwiczeń może
doprowadzić do poważnych obrażeń lub śmierci. Jeśli czujesz się słabo, natychmiast przerwij
ćwiczenie.
7. Urazy dla zdrowia mogą wynikać z nieprawidłowego lub zbyt intensywnego treningu.
SPOSÓB KORZYSTANIA Z URZĄDZENIA
1. Ustaw sprzęt na gładkiej, wypoziomowanej i stabilnej powierzchni.
2. Dla bezpiecznego wykonywania ćwiczeń ustaw urządzenie na wolnej przestrzeni o wymiarach co najmniej 2 m2.
Urządzenie zajmuje około 1 m2 powierzchni. Wokół urządzenia powinno być co najmniej 2 m wolnej przestrzeni.
3. Nie należy użytkować go „pod gołym niebem”, a także w pomieszczeniach o dużej wilgotności.
4. Przed korzystaniem z urządzenia należy sprawdzić, czy urządzenie jest sprawne w 100%.
5. Na urządzeniu może ćwiczyć tylko jedna osoba.

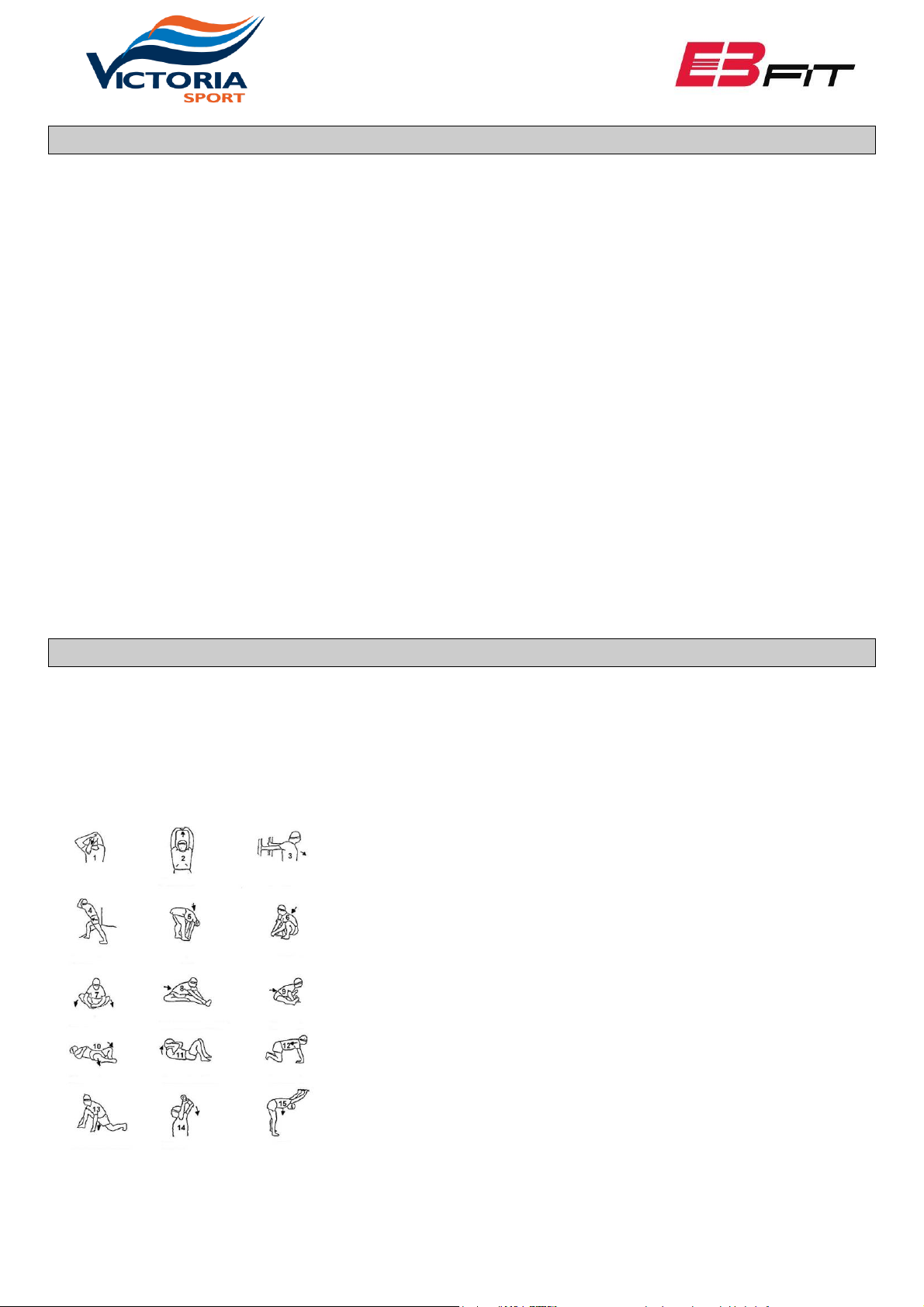

6. Przed przystąpieniem do ćwiczeń należy wykonać krótką rozgrzewkę
(przykładowe ćwiczenia – rys. obok)
7. Podczas treningu należy mieć na sobie odpowiednie ubranie treningowe
oraz buty dostosowane do ćwiczeń na rowerze rehabilitacyjnym. Ubranie
musi przylegać do ciała, aby zwisające lub odstające części ubrania nie
zawiesiły się lub nie wkręciły. Buty powinny być dopasowane i mieć spody,
które nie ślizgają się.
8. UWAGA! SIODEŁKO JEST OPCJONALNE I NIE JEST DOŁĄCZONE
DO ZESTAWU! Wysokość siodełka regulujesz zgodnie z otworami
nawierconymi na podporze siodełka. Zaleca się nie używać skrajnych
otworów. Po ustawieniu żądanej wysokości dokręć śrubę zabezpieczającą.
Części ulegają naturalnemu zużyciu na skutek długotrwałego
użytkowania. Najbardziej narażone na zużycie są części napędowe
orbitreka, w tym korba, stopki.
9. Orbitrek nie posiada systemu hamującego.
Page 4
INSTRUKCJA – ORBITREK TRENINGOWY
4

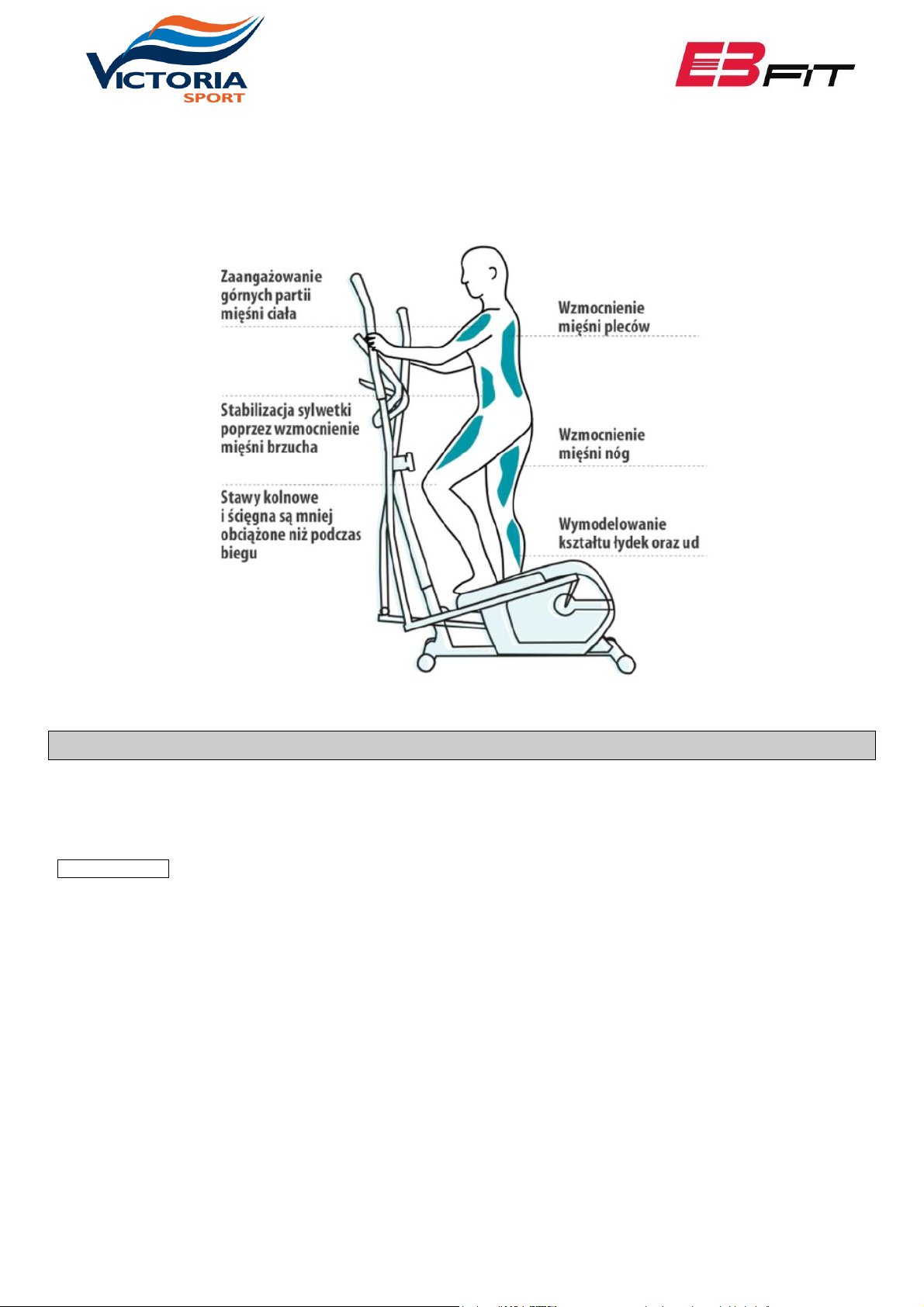

10. W trakcie ćwiczeń przyjmij prawidłową pozycję, która umożliwi prawidłowy rozwój podanych partii
mięśniowych:
WSKAZÓWKI DOTYCZĄCE TRENINGU
Aby osiągnąć odczuwalną poprawę stanu zdrowia i kondycji, należy przestrzegać podczas treningu następujących
zasad:
Intensywność
1. Stopień obciążenia organizmu nie może być zbyt wysoki, tzn. nie należy doprowadzić organizmu do stanu
wyczerpania - wskazówką może być aktualnie osiągany puls, który podczas treningu powinien znaleźć się w
zakresie 70% a 85% pulsu maksymalnego.
2. Podczas pierwszego tygodnia ćwiczeń puls powinien nie przekraczać dolnego zakresu tj. ok. 70 % pulsu
maksymalnego. Z biegiem czasu powinien powoli podnosić się do do górnej granicy - 85 % pulsu
maksymalnego.
3. Nasilenie treningu powinno wzrastać wraz z rosnącą kondycją ćwiczącego. Osiąga się je poprzez wydłużenie
czasu treningu i/lub przez podniesienie jego stopnia trudności.
Jeżeli trenujący chce kontrolować puls ręcznie może:
a) kontrolować puls w zwykły sposób, tzn. przez przyłożenie palców do przegubu ręki i liczenie uderzeń na 1
minutę
b) mierzyć puls za pomocą specjalnych, dostępnych w handlu urządzeń.
Page 5
INSTRUKCJA – ORBITREK TRENINGOWY
5
Częstotliwość
Większość ekspertów poleca kombinacje zdrowego sposobu odżywiania (tzn. odpowiednio dostosowanej do treningu
diety) i fizycznego hartowania organizmu 3 - 5 razy w tygodniu.
Aby utrzymać zdobytą kondycję, dorosły powinien trenować średnio 2 razy w tygodniu.
Aby ją ulepszyć i zmniejszyć wagę ciała, trzeba trenować co najmniej 3 razy w tygodniu.
Forma treningu
Każda jednostka treningowa powinna składać się z 3 faz:
- fazy rozgrzewki
- fazy treningu właściwego
- fazy schłodzenia (odprężenie organizmu).
Podczas fazy rozgrzewkowej należy podnieść temperaturę ciała i poprawić dotlenienie organizmu, wykonując
ćwiczenia gimnastyczne. Gimnastyka powinna trwać 5 - 10 minut.
Po niej następuje trening właściwy. Należy zacząć od umiarkowanego obciążania organizmu ćwicząc przez kilka minut,
następnie intensyfikować ćwiczenia, aż do osiągnięcia odpowiedniego stopnia ich nasilenia ćwiczyć w tym rytmie
15 - 30 minut.
Aby układ krążenia powrócił do normy, by zapobiec skurczom mięśni oraz nadciągnięciom ścięgien, po fazie treningu
musi nastąpić faza odprężenia, podczas której należy przez 5 - 10 minut wykonywać ćwiczenia rozciągające oraz
lekkie ćwiczenia gimnastyczne.
Motywacja
Kluczem do sukcesu jest trening regularny. Ćwiczący powinien wyznaczyć sobie stały czas i miejsce w jakim trenuje
oraz co ważne, przygotować się duchowo do wysiłku.
Należy trenować w dobrym nastroju i nastawieniu, mając stale na uwadze wyznaczony sobie cel. Z czasem każdy
zauważy, że się rozwija i zbliża krok po kroku do upragnionego celu.
ZAKRES STOSOWANIA URZĄDZENIA
1. Orbitrek doskonale nadaje się do treningu w domu. Poprawia kondycje i ukrwienie organizmu, aktywuje cały
układ krwionośny. W połączeniu z odpowiednim sposobem odżywiania (o dokładne wskazówki w tym względzie
należy poprosić lekarza lub doradcę żywieniowego) redukuje tkankę tłuszczową a przez to zmniejsza nadwagę.
2. Rozwija wszystkie grupy mięśniowe tułowia, nóg, klatki piersiowej i ramion.
Ograniczenia: urządzenie nie jest zalecane dla osób ze schorzeniami kolan lub o znacznej otyłości.
Page 6
INSTRUKCJA – ORBITREK TRENINGOWY
6
ZALECENIA TRENINGOWE
Długość ćwiczeń: Długość ćwiczeń zależy od:
Celu prowadzonych ćwiczeń
Poziomu wytrenowanego ćwiczenia
Generalną zasadą jest nie przekraczanie maksymalnej indywidualnej części pulsu.
Częstym błędem początkujących jest przeciążenie i zbyt długie ćwiczenia. Bagatelizowanie wskazań pulsowych,
doprowadza do zadyszki, bólu mięśni.
220 - wiek = maksymalny puls. Jest to ogólna zasada stosowana przez sportowców.
Ogólna charakterystyka przedziałów aerobowych
Procent części pulsu maksymalnego
Opis
Przykładowa wartość dla
40-letniej osoby ćwiczącej
100% częstości pulsu maksymalnego
Granica bezpieczeństwa, która
wskazuje na konieczność
zmniejszenia obciążeń. W przypadku
pozostawienia mimo tego na jej
poziomie lub wyżej należy przerwać
ćwiczenia
220 – 40 (wiek) = 180 uderzeń
na minutę
90% częstości pulsu maksymalnego
Poziom treningu dla osób
profesjonalnie zajmujących się
sportem. Wskazane jest prowadzenie
treningu interwałowego, to znaczy
osiąganie tego poziomu na krótkie do
10 minut okresy przegrodzone
minimum 5 min ćwiczeń na niższym
poziomie.
j.w. zalecana jest konsultacja
fachowa z lekarzem o możliwości
ćwiczeń na tym poziomie
75% częstości pulsu maksymalnego
Poziom treningu fitness, czyli
najwydajniej podnoszącego tężyznę
fizyczną. Umiejętność utrzymania
tego poziomu powyżej 30 min pozwala
na gwałtowne spalanie tłuszczu
75% x 180= 135 uderzeń na
minutę
55% częstości pulsu maksymalnego
Poziom rekreacyjny treningu.
Wskazany dla osób, które nie miały
dotychczas kontaktu z treningiem
aerobowym, osób otyłych
rozpoczynających treningi, oraz osób
ze wskazaniami kardiologicznymi.
Wysiłek spacerowy.
55% x 180 = 99 uderzeń na min.
Page 7
INSTRUKCJA – ORBITREK TRENINGOWY
7
Uwagi:
1. Zalecane jest łagodne przechodzenie pomiędzy poziomami aerobowymi. W miarę uzyskiwania wytrzymałości
wprowadzać coraz większe wartości częstości maksymalnej, aż do doprowadzenia do właściwej dla swojego
wieku.
2. Trening na najwyższym poziomie osób, które nie dysponują odpowiednim wytrenowaniem może doprowadzić do
uszczerbku na zdrowiu, szczególnie u osób starszych.
3. Optymalny program tygodniowy spalania tłuszczu to:
2-3 razy po 30 min
3-6 razy po 20 min
Przy 75% częstości pulsu maksymalnego.
UWAGI NA TEMAT BEZPIECZEŃSTWA
1. Najlepiej ćwiczyć przed jedzeniem, lub nie wcześniej niż 2 godziny po posiłku.
2. Jeżeli w trakcie ćwiczeń będziesz odczuwał jakieś niepokojące objawy (np. bóle, skurcze itp.) natychmiast
przerwij ćwiczenia i w razie konieczności skontaktuj się z lekarzem.
3. Zachowaj ostrożność przy wchodzeniu i schodzenia z urządzenia.
4. Kobiety w ciąży nie powinny korzystać z urządzenia w celu uniknięcia komplikacji wynikających ze wzmożonego
wysiłku.
5. Nie dotykaj części urządzenia, znajdujących się w ruchu.
6. W trakcie wykonywania ćwiczeń używaj właściwego obuwia, które zabezpieczy cię przed poślizgiem.
7. Przed przystąpieniem do ćwiczeń sprawdź, czy wszystkie części są prawidłowo dokręcone.
8. Pamiętaj, że licznik powinien być suchy.
9. W trakcie ćwiczeń i po ich zakończeniu nie dotykaj siłowników. Elementy te nagrzewają się i ich dotknięcie może
spowodować oparzenia.
10. Nie dokonuj żadnych modyfikacji w urządzeniu, które mogą wpłynąć na bezpieczeństwo użytkowania.
Jakiekolwiek naprawy może wykonywać tylko wyspecjalizowany serwis. Kontakt do serwisu pod numerami: tel.
(48) 798759011, fax (58) 3225252, Ul.Wybickiego 9, 83-050 Bąkowo.
11. Należy pamiętać o konieczności utrzymania dzieci nie będących pod nadzorem z dala od urządzeń.
12. Nie zaleca się pozostawiania urządzeń regulacyjnych, które mogłyby przeszkadzać w ruchu użytkownika, w takim
położeniu, aby wystawał jakikolwiek element.
PRODUKT PRZEZNACZONY DO UŻYTKU DOMOWEGO. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA USZKODZENIA SPOWODOWANE UŻYTKOWANIEM URZĄDZENIA W WARUNKACH INNYCH NIŻ DOMOWE (SALE GIMNASTYCZNE, KLUBY SPORTOWE ITP.).
Page 8
INSTRUKCJA – ORBITREK TRENINGOWY
8
KONSERWACJA I CZYSZCZENIE
1. Czyść ręcznie mydłem z ciepłą wodą. Temperatura wody nie może przekraczać 25 stopni.
2. Suszyć w temperaturze pokojowej. Nigdy do suszenia nie używaj otwartego ognia, ani też żadnych urządzeń np.
suszarki do włosów.
3. Nie należy czyścić chemicznie.
4. Przechowuj w suchym miejscu w temperaturze pokojowej.
UWAGA!
DO CZYSZCZENIE NIE UŻYWAJ ŻADNYCH ŚRODKÓW CHEMICZNYCH.
ZWROTY I LIKWIDACJA SPRZETU
1. Ewentualny zwrot urządzenia z przyczyn trzecich może nastąpić tylko w fabrycznym opakowaniu w stanie
identycznym do fabrycznego.
2. Po okresie użytkowania sprzęt powinien być przekazany do odpowiednich punktów zbioru surowców wtórnych.
Nie zawiera elementów szkodliwych o szczególnych wymaganiach utylizacyjnych.
KLASA DOKŁADNOŚCI - „C” (DOKŁADNOŚĆ MINIMALNA)
KLASA UŻYTKOWANIA - „H” (DO UŻYTKU DOMOWEGO)
OSTRZEŻENIA
1. POZIOM BEZPIECZEŃSTWA UŻTKOWNIKA SPRZĘTU MOŻNA UTRZYMAĆ TYLKO DZIĘKI REGULARNEJ
KONTROLI, DOTYCZĄCEJ USZKODZEŃ I ZUŻYCIA.
2. USZKODZONE CZĘŚCI NALEŻY NATYCHMIAST WYMIENIĆ.
3. NAJBARDZIEJ NARAŻONYMI NA ZUŻYCIE CZĘŚCIAMI SĄ STOPKI NA KTÓRYCH ZNAJDUJE SIĘ
UŻYTKOWNIK PODCZAS ĆWICZENIA.
4. NIE ZALECA SIĘ POZOSTAWIANIA URZĄDZEŃ REGULUJĄCYCH, KTÓRE MOGŁYBY PRZESZKADZAĆ W
RUCHU UŻTKOWNIKA, W TAKIM POŁOŻENIU, ABY WYSTAWAŁ JAKIKOLWIEK ELEMENT.
Page 9
INSTRUKCJA – ORBITREK TRENINGOWY
9

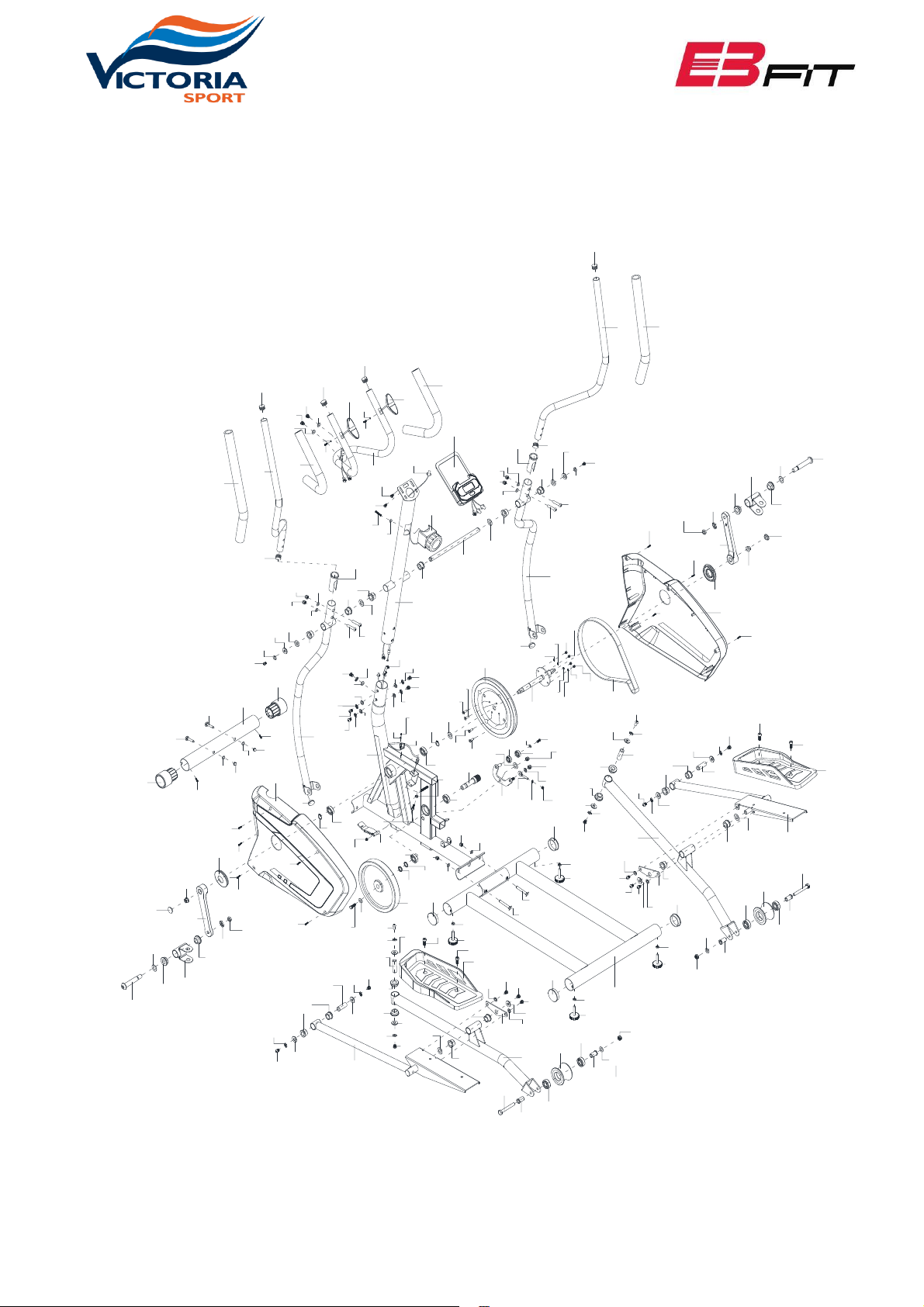

RYSUNEK KONSTRUKCYJNY
1
2
34
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
20
21
22
20
20
23
23
25
26
27
28
29
30
30
31
31
32
32
33
33
33
33
33
33
34
34
35
33
33
33
33
33
34
34
34
34
36
36
37
37
22
22
38
38
39
39
20
20
22
40
40
41
42
43
44
44
45
46
47
48
49
50
51
50
51
52
53
54
54
56
57
57
58
59
59
60
61
62
63
64
65
68
69
70
70
70
70
71
72
71
73
61
74
75
76
77
78
79
80
58
57
57
82
83
84
85
86
87
88
89
90
85
61
43
42
89
89
92
92
92
92
93
93
93
93
94
94
94
94
45
45
45
45
45
45
45
45
101
45
45
46
46
46
46
46
46
46
46
95
95
95
95
95
95
95
95
96
96
96
96
95
70
70
70
70
97
98
81
17
18
19
45
22
46
45
46
22
95
37
38
22
21
22
22
37
38
41
43
42
89
45
45
101
81
42
43
22
46
22
46
49
64
64
64
62
62
62
61
61
61
89
45
45
101
101
84
88
45
25
45
102
102
24
91
91
100
100
100
100
99
99
108
108
108
108
87
87
109
109
67
66
66
66
66
66
66
66
67
55
Page 10
INSTRUKCJA – ORBITREK TRENINGOWY
10
Page 11
INSTRUKCJA – ORBITREK TRENINGOWY
11
LP.
OPIS CZĘŚCI
SZ
LP.
OPIS CZĘŚCI
SZ
1.
RAMA GŁÓWNA
1
57.
ŁOŻYSKO 6003Z
4
2.
PRZEDNIA CZĘŚĆ RAMY
1
58.
PODKŁADKA ŁUKOWA Ф17X Ф22X0,3
2
3.
MOCOWANIE KIEROWNICY
1
59.
PIERŚCIEŃ Ф17
2
4.
LEWY DRĄŻEK KIEROWNICY
1
60.
KOŁO PASOWE Z KORBĄ
1
5.
PRAWY DRĄŻEK KIEROWNICY
1
61.
NAKRĘTKA NYLONOWA M6
6
6.
LEWA UCHWYT
1
62.
PODKŁADKA SPRĘŻYSTA Ф6
4
7.
PRAWY UCHWYT
1
63.
MAGNETYCZNA OŚ KOŁA
1
8.
STABILIZATOR PRZEDNI
1
64.
ŚRUBA SZEŚCIOKĄTNA M6X18
4
9.
ŁĄCZNIK LEWEJ STOPKI
1
65.
PASEK
1
10.
ŁĄCZNIK PRAWEJ STOPKI
1
66.
ŚRUBA KRZYŻOWA ST4.2X25
7
11.
SZYNA ZAMACHOWA LEWEJ STOPY
1
67.
WKRĘT SAMOWIERCĄCY
4
12.
SZYNA ZAMACHOWA PRAWEJ
1
68.
LEWA ŚRUBA SZEŚCIOKĄTNA 1/2”
1
13.
TYLNA RAMA NOŚNA
1
69.
PRAWA ŚRUBA SZEŚCIOKĄTNA 1/2”
1
14.
ŁĄCZNIK DO PEDAŁOWANIA
2
70.
TULEJA METALOWA Ф33X Ф16X14
8
15.
PŁYTA ŁĄCZĄCA STOPKĘ
2
71.
PODKŁADKA SPRĘŻYSTA 1/2” X2.0
2
16.
PIANKOWE UCHWYTY
2
72.
LEWA NAKRĘTKA NYLONOWA 1/2"
1
17.
CZUJNIK PULSU Z PRZEWODEM
2
73.
PRAWA NAKRĘTKA NYLONOWA 1/2"
1
18.
PODKŁADKA ŁUKOWA Ф5X
2
74.
WSPORNIK MAGNETYCZNY
1
19.
ŚRUBA WALCOWA ST4.2X20
2
75.
ŚRUBA SZEŚCIOKĄTNA ZEWNĘTRZNA M6X20
1
20.
ZAŚLEPKA Ф25
6
76.
ZEWNĘTRZNA NAKRĘTKA SZEŚCIOKĄTNA
1
21.
ŚRUBA SZEŚCIOKĄTNA M8X15
2
77.
ŚRUBA SZEŚCIOKĄTNA ZEWNĘTRZNA M8X20
1
22.
PODKŁADKA ŁUKOWA Ф16X Ф8X1,5
11
78.
WIĘKSZA PODKŁADKA PŁASKA Ф8X Ф24X2.0
1
23.
PIANKA NA KIEROWNICĘ
2
79.
KOŁO MAGNETYCZNE
1
24.
KONSOLA
1
80.
TULEJA DYSTANSOWA Ф21X Ф15.2X3.0
1
25.
ŚRUBA M5X10
2
81.
ŚRUBA M10X70
2
26.
ŚRUBA M5X45
1
82.
MAGNETYCZNA OŚ KOŁA
1
27.
PODKŁADKA ŁUKOWA Ф5X Ф16X1.0
1
83.
PŁYTA DOCISKOWA
1
28.
POKRĘTŁO REGULACJI NATĘŻENIA
1
84.
ŁOŻYSKO 6000Z
2
29.
PRZEDŁUŻENIE PRZEWODU
1
85.
PODKŁADKA ŁUKOWA Ф6X Ф9X1.0
2
30.
ŚRUBA SZEŚCIOKĄTNA M10X20
2
86.
ŚRUBA M6X12
1
31.
PODKŁADKA SPRĘŻYSTA Ф19,5
2
87.
PODKŁADKA PŁASKA Ф10X Ф20 Ф2.0
3
32.
PODKŁADKA W SZKTAŁCIE LITERY D
2
88.
NAKRĘTKA NYLONOWA M8
2
33.
TULEJA METALOWA Ф28X Ф16X16
14
89.
PODKŁADKA PŁASKA Ф9X Ф16X1.5
5
34.
PODKŁADKA FALISTA Ф26X Ф16X0,3
6
90.
ŚRUBA OCZKOWA
1
35.
PRĘT OBROTOWY
1
91.
RUCHOME KOŁO
2
36.
TULEJA Z TWORZYWA SZTUCZNEGO
2
92.
ZAŚLEPKA Ф50
4
37.
NAKRĘTKA M8
4
93.
ZEWNĘTRZNA NAKRĘTKA SZEŚCIOKĄTNA M8
4
38.
ŚRUBA SZEŚCIOKĄTNA M8X35
4
94.
PODUSZKA
4
39.
ZAŚLEPKA Ф28
2
95.
PODKŁADKA PŁASKA Ф8X Ф20X1,5
10
40.
OSŁONA STABILIZATORA
2
96.
OŚ WIOŚLARSKA
4
41.
ŚRUBY M10X56
2
97.
STOPKA POD LEWĄ STOPĘ
1
42.
PODKŁADKA ŁUKOWA Ф10X
4
98.
STOPKA POD PRAWĄ STOPĘ
1
43.
NAKRĘTKA M10
4
99.
ŚRUBA M10X78
2
44.
ŚRUBA KRZYŻOWA ST4.2X20
2
100.
ŁOŻYSKO 6202Z
2
45.
ŚRUBA SZEŚCIOKĄTNA M8X16
19
101.
ŚRUBA SZEŚCIOKĄTNA M8X20
4
46.
PODKŁADKA SPRĘŻYSTA Ф8
13
102.
PODKŁADKA PŁASKA Ф10X Ф25X2.0
2
47.
LINKA NAPINAJĄCA
1
103.

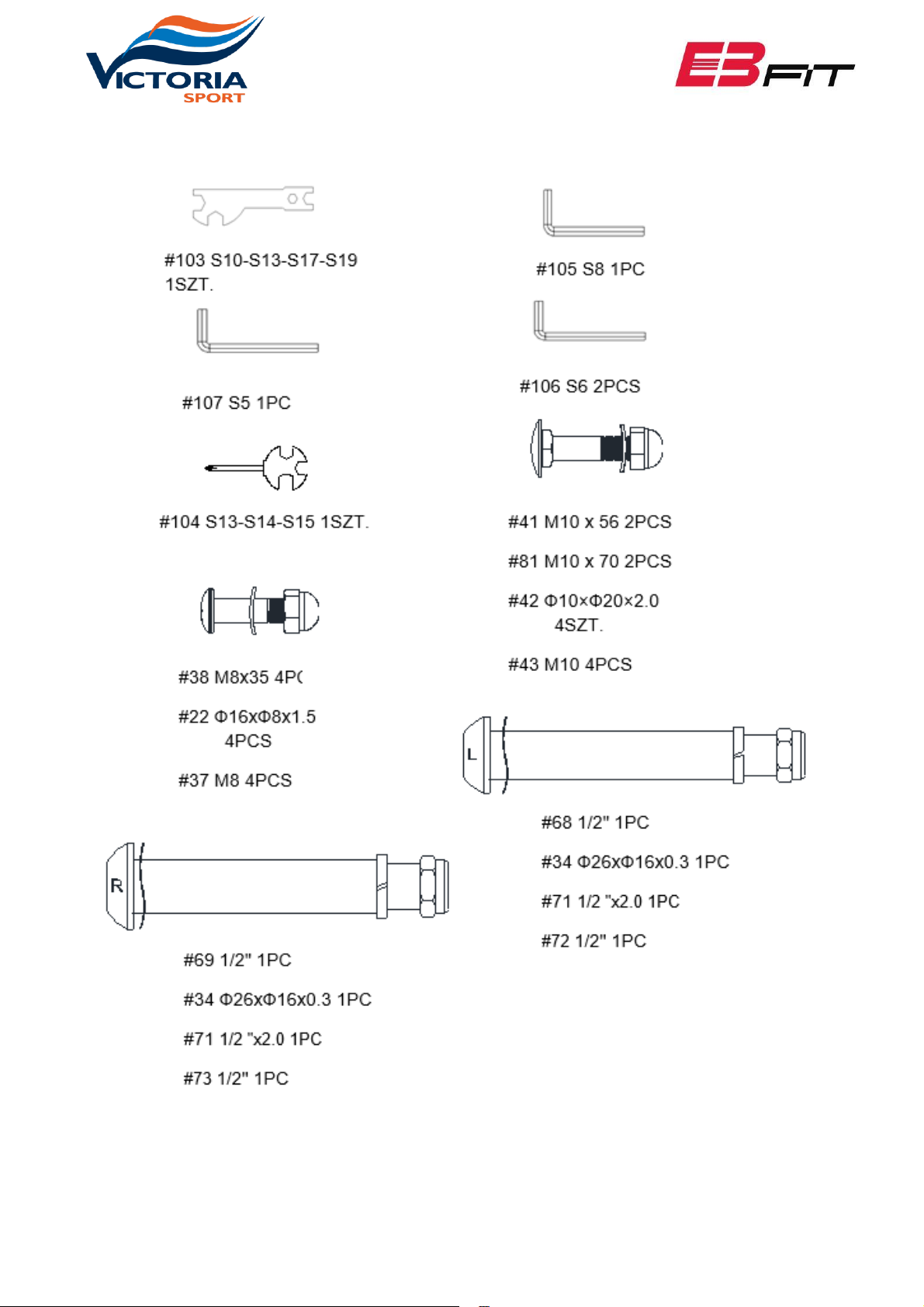

KLUCZ S10-S13-S17-S19
1
Page 12
INSTRUKCJA – ORBITREK TRENINGOWY
12
48.
GŁÓWNY PRZEWÓD
1
104.
ŚRUBOKRĘT WKRĘTAKOWY
1
49.
ŚRUBA WALCOWA ST2.9X9.5
2
105.
KLUCZ IMBUSOWY S8
1
50.
OSŁONA KORBY 1
2
106.
KLUCZ IMBUSOWY S6
2
51.
NAKRĘTKA KOŁNIERZOWA M10X1,2
2
107.
KLUCZ IMBUSOWY S5
1
52.
LEWA KORBA
1
108.
TULEJA Ф10
4
53.
PRAWA KORBA
1
109.
NAKRĘTKA NYLONOWA M10
2
54.
POKRYWA KORBY 2
2 55.
LEWA OSŁONA ŁAŃCUCHA
1
56.
PRAWA OSŁONA ŁAŃCUCHA
1

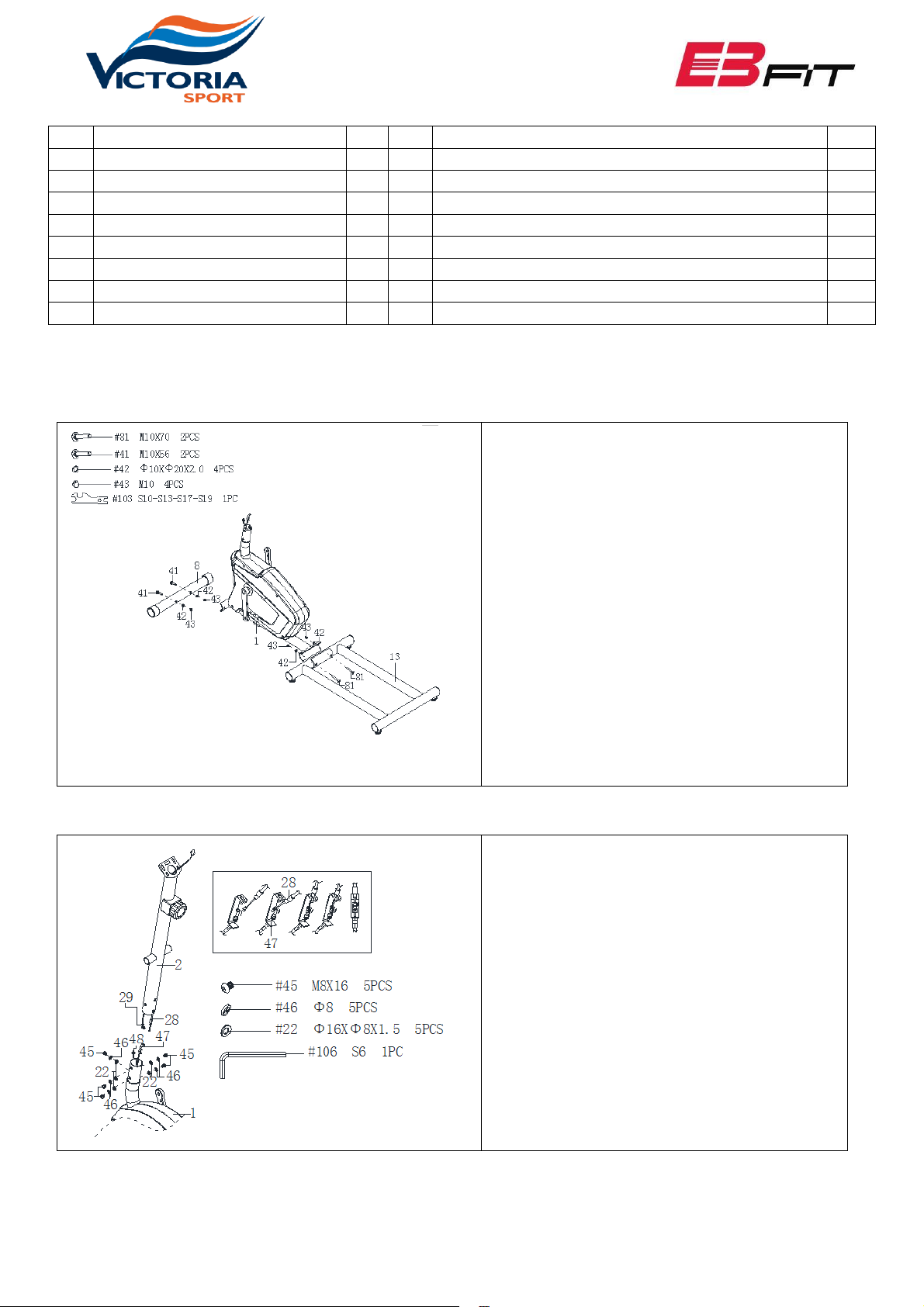

KROKI MONTAŻOWE:
KROK 1
PRZYMOCUJ STABILIZAT OR PRZEDNI (8) DO
PRZEDNIEJ KRAWĘDZI RAMY GŁÓWNEJ (1) ZA
POMOCĄ DWÓCH ŚRUB (41), DWÓCH
PODKŁADEK ŁUKOWYCH (42), I DWÓCH
NAKRĘTEK (43). DOKRĘCIĆ I ZABEZPIECZYĆ ZA
POMOCĄ KLUCZA (103).
TYLNĄ RAMĘ NOŚNĄ (13) PRZYMOCOWAĆ DO
RAMY GŁÓWNEJ (1) ZA POMOCĄ DWÓCH
ŚRUB (81), DWÓCH PODKŁADEK ŁUKOWYCH
(42) I DWÓCH NAKRĘTEK (43). NASTĘPNIE
POKRĘTŁO OPUŚĆ TAK, ABY OPIERAŁO SIĘ NA
METALOWYM WSPORNIKU LINKI
NAPINAJĄCEJ.
KROK 2
PODŁĄCZ PRZEWÓD CZUJNIKA (48) Z
PRZEDŁUŻENIEM PRZEWODU (29).
USUNĄĆ WSTĘPNIE ZAMONTOWANE ŚRUBY
SZEŚCIOKĄTNE (45) WRAZ Z PODKŁADKAMI Z
RAMY GŁÓWNEJ (1) ZA POMOCĄ IMBUSA
(106).
WAŻNE! OBRÓĆ POKRĘTŁO REGULACJI
NATĘŻENIA (28) DO POZIOMU 8. WŁÓŻ
DOLNĄ CZĘŚĆ POKRĘTŁA DO LINKI POKRĘTŁA
(47) A NASTĘPNIE DO BLOKADY.
KROK 3
Page 13
INSTRUKCJA – ORBITREK TRENINGOWY
13

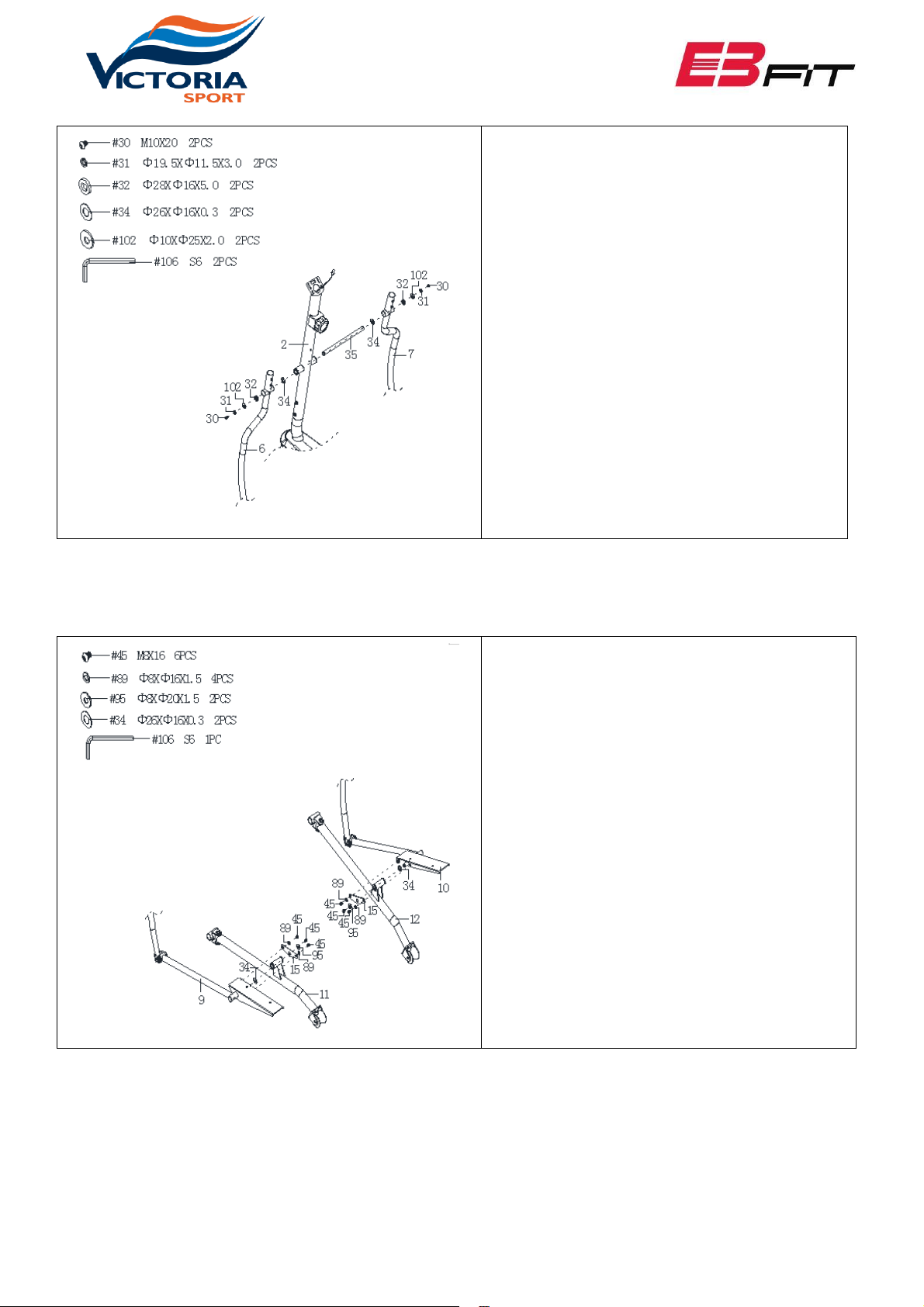

ZDJĄĆ WSTĘPNIE ZMONTOWANE ŚRUBY
SZEŚCIOKĄTNE (30) WRAZ Z PODKŁADKAMI Z
DRĄŻKA OBROTOWEGO (35).
WŁOŻYĆ DRĄŻEK OBROTOWY (35) DO
PRZEDNIEJ CZĘŚCI RAMY (2) I NAŁOŻYĆ
PODKŁADKI FALISTE (34).
WSUŃ LEWĄ I PRAWĄ PORĘCZ (6/7) NA
DRĄŻEK OBROTOWY (35) ZA POMOCĄ ŚRUB
SZEŚCIOKĄTNYCH (30) , PODKŁADEK
SPRĘŻYSTYCH (31), PŁASKICH PODKŁADEK
(102) I PODKŁADEK W KSZTAŁCIE LITERY D
(32), KTÓRE ZOSTAŁY WCZEŚNIEJ ZDJĘTE.
DOKRĘCIĆ KLUCZEM (106).
KROK 4
USUŃ WSTĘPNIE ZAMONTOWANE ŚRUBY I
PODKŁADKI Z ŁĄCZNIKÓW LEWEGO I
PRAWEGO DRĄŻKA (9/10).
ZAMOCUJ DWIE PODKŁADKI FALISTE (34) NA
ŁĄCZNIKACH (9/10) I WSUŃ ŁĄCZNIKI NA
SZYNY ZAMACHOWE (11/12).
PRZYMOCUJ PŁYTĘ ŁĄCZĄCĄ (15) DO SZYN
(11/12) ZA POMOCĄ PODKŁADEK (89),
PŁASKICH PODKŁADEK (95) I ŚRUB
SZEŚCIOKĄTNYCH (45) KTÓRE ZOSTAŁY
WCZEŚNIEJ ODKRĘCONE. UŻYJ DO TEGO
KLUCZA (106).
Page 14
INSTRUKCJA – ORBITREK TRENINGOWY
14

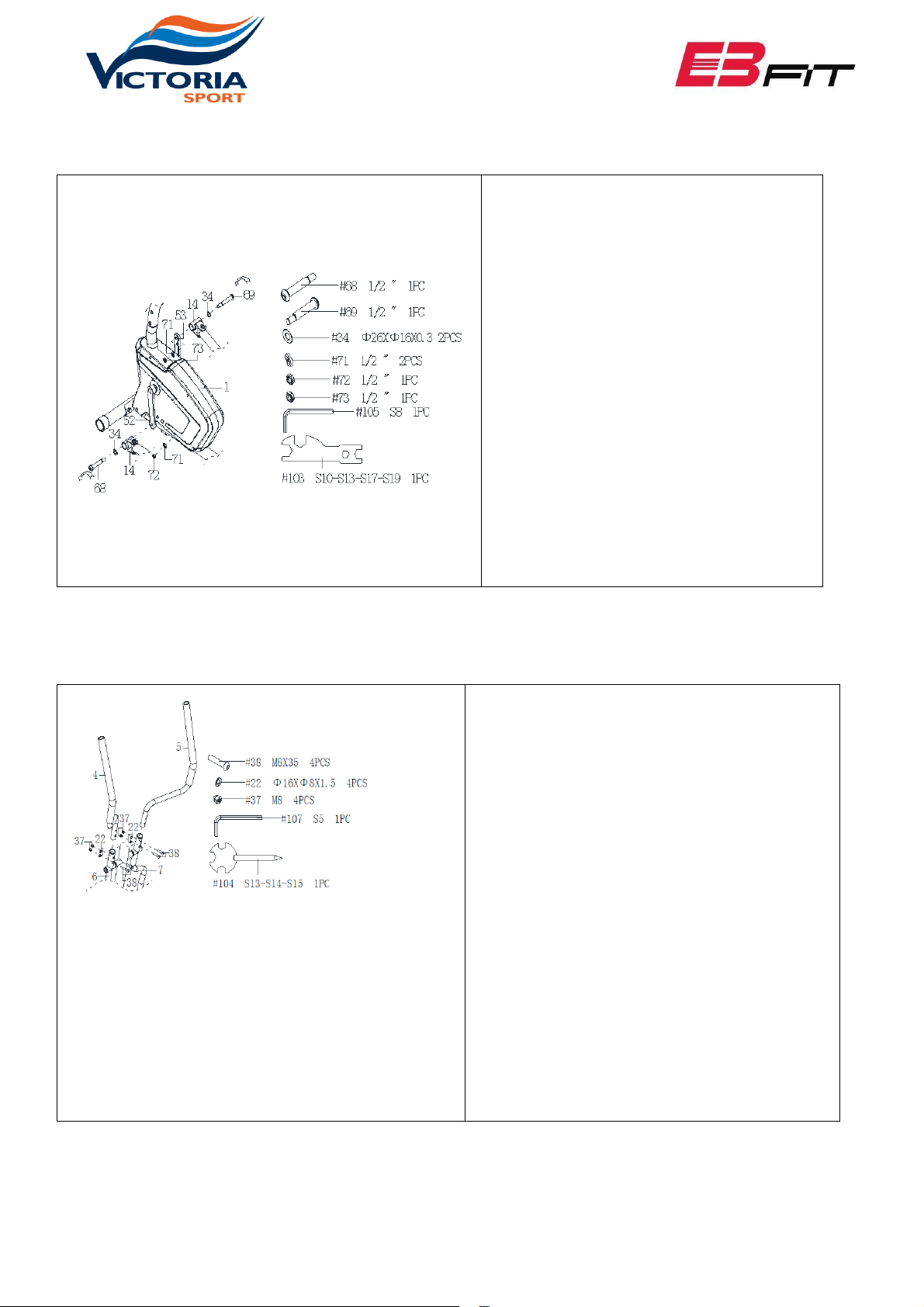

KROK 5
PRZYMOCUJ ŁĄCZNIK DO PEDAŁOWANIA
(14) DO LEWEJ I PRAWEJ KORBY (52/53) ZA
POMOCĄ LEWYCH I PRAWYCH ŚRUB
SZEŚCIOKĄTNYCH (68/69), PODKŁADEK
FALISTYCH (34) I NAKRĘTEK NYLONOWYCH
(72/73). DOKRĘCIĆ PRZY POMOCY KLUCZY
(105/103).
PO PODŁĄCZENIU UPEWNIJ SIĘ, ŻE
RUCHOME KÓŁKA NA LEWYM I PRAWYM
DRĄŻKU (11/12) ZNAJDUJĄ SIĘ W ŚRODKU
SZYN PRZESUWNYCH NA RAMIE NOŚNEJ
(13). NASTĘPNIE ZABEZPIECZ I DOKRĘĆ
ŚRUBY (45), PODKŁADKI (46 I 22) DO
PRZEDNIEJ CZĘŚCI RAMY (2) KLUCZEM
(106)
KROK 6
WŁÓŻ DRĄŻKI UCHWYTOWE (4/5) DO
UCHWYTÓW (6/7) I PRZYMOCUJ UŻYWAJĄC
ŚRUB (38), PODKŁADEK ŁUKOWYCH (22) I
NAKRĘTEK (37), KTÓRE ZOSTAŁY WCZEŚNIEJ
USUNIĘTE. DOKRĘĆ I ZABEZPIECZ ZA POMOCĄ
KLUCZA Z WKRĘTAKIEM (104) I IMBUSEM (107)
Page 15
INSTRUKCJA – ORBITREK TRENINGOWY
15

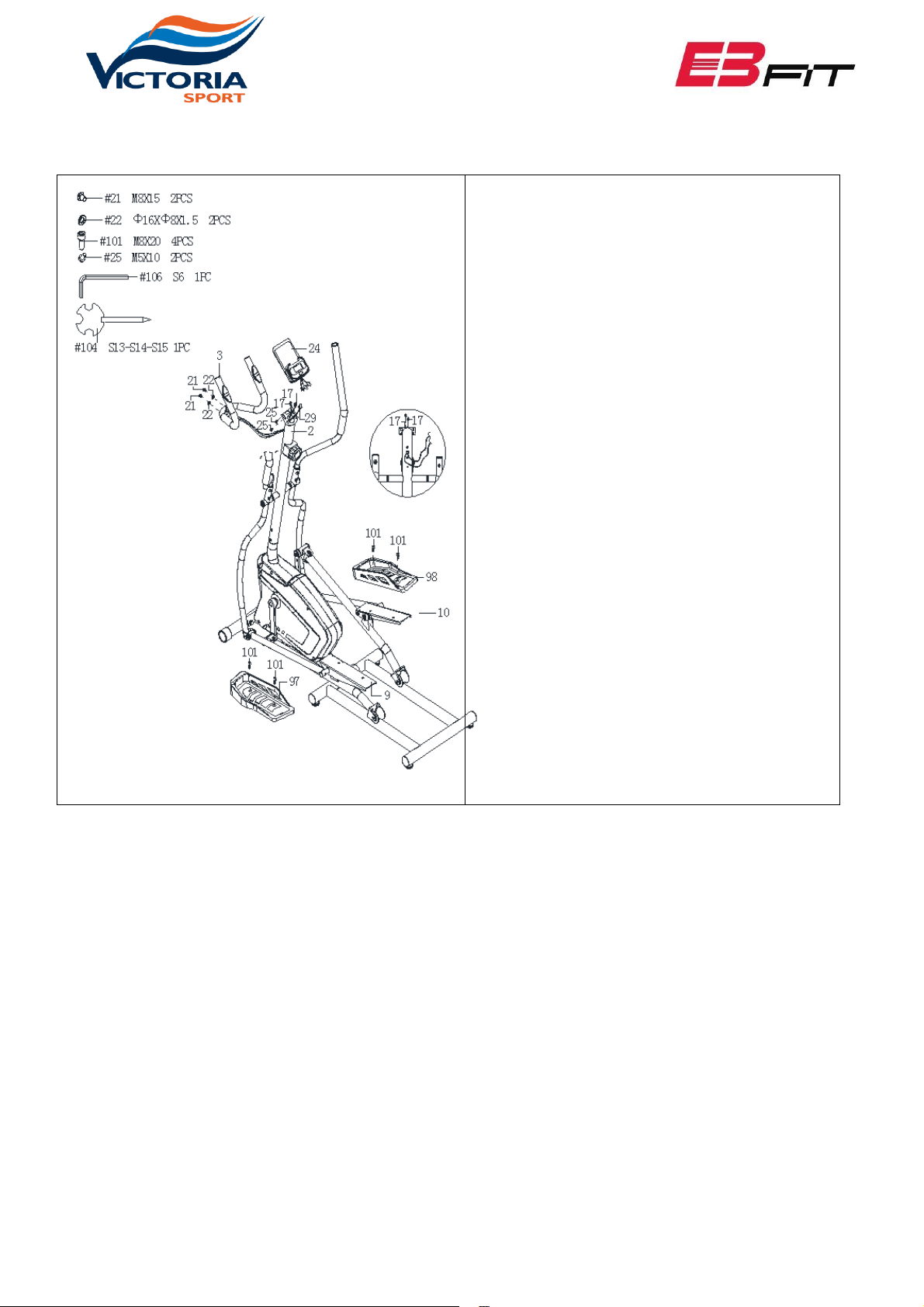

KROK 7
USUŃ WSTĘPNIE PRZYKRĘCONE ŚRUBY (25) Z
KONSOLI (24) I ŚRUBY SZEŚCIOKĄTNE (21) Z
PODKŁADKAMI (22) Z PRZEDNIEJ CZĘŚCI RAMY
(2). WŁÓŻ CZUJNIK PULSU Z PRZEWODAMI (17)
DO PRZEDNIEJ CZĘŚCI RAMY (2) I WYCIĄGNIJ JE
GÓRNĄ CZĘŚCIĄ RAMY.
PRZYMOCUJ UCHWYT MOCUJĄCY (3) DO
PRZEDNIEJ CZĘŚCI RAMY (2) PRZY POMOCY
ŚRUB SZEŚCIOKĄTNYCH (21) I PODKŁADEK
ŁUKOWYCH (22). ZABEZPIECZYĆ PRZY POMOCY
KLUCZA (106).
PODŁĄCZ PRZEWODY CZUJNIKA (29) I
CZUJNIKA PULSU (17) DO PRZEWODÓW
WYCHODZĄCYCH Z KONSOLI (24). SCHOWAJ
PRZEWODY W PRZEDNIEJ CZĘŚCI RAMY (2) I
PRZYMOCUJ KONSOLĘ (24) DO RAMY (2) ZA
POMOCĄ ŚRUB (25) KTÓRE ZOSTAŁY
WCZEŚNIEJ USUNIĘTE. DOKRĘCIĆ
ŚRUBOKRĘTEM (104).
WYJĄĆ WSTĘPNIE ZAMONOTWANE 4 ŚRUBY
SZEŚCIOKĄTNE (101) Z ŁĄCZNIKÓW (9/10) I
ZAMOCOWAĆ LEWĄ I PRAWĄ STOPKĘ (97/98)
NA ŁĄCZNIKACH (9/10) PRZY POMOCY
USUNIĘTYCH WCZEŚNIEJ ŚRUB. DOKRĘCIĆ
KLUCZEM (106).
Page 16
INSTRUKCJA – ORBITREK TRENINGOWY
16

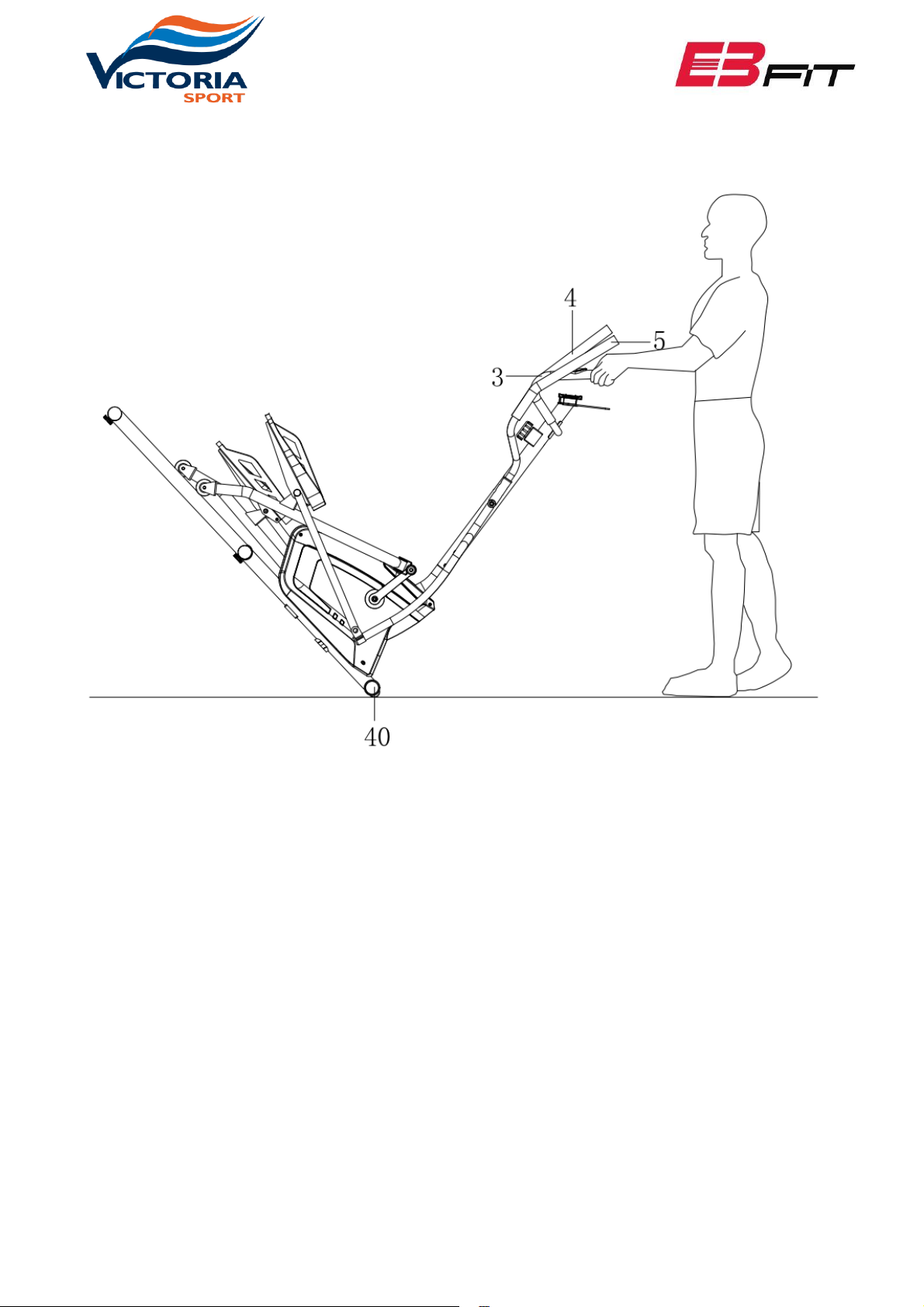

SPOSÓB PRZESTAWIANIA ORBITREKA
Aby przesunąć rower, chwyć drążki (4/5) lub drążek mocujący (3) i przeczyl rower tak, aby ruchome kółka na przedniej osłonie
stabilizatora (40) dotykały podłoża. Gdy koła znajdują się na ziemi, można łatwo przetransportować rower w wybrane miejsce
Page 17
INSTRUKCJA – ORBITREK TRENINGOWY
17

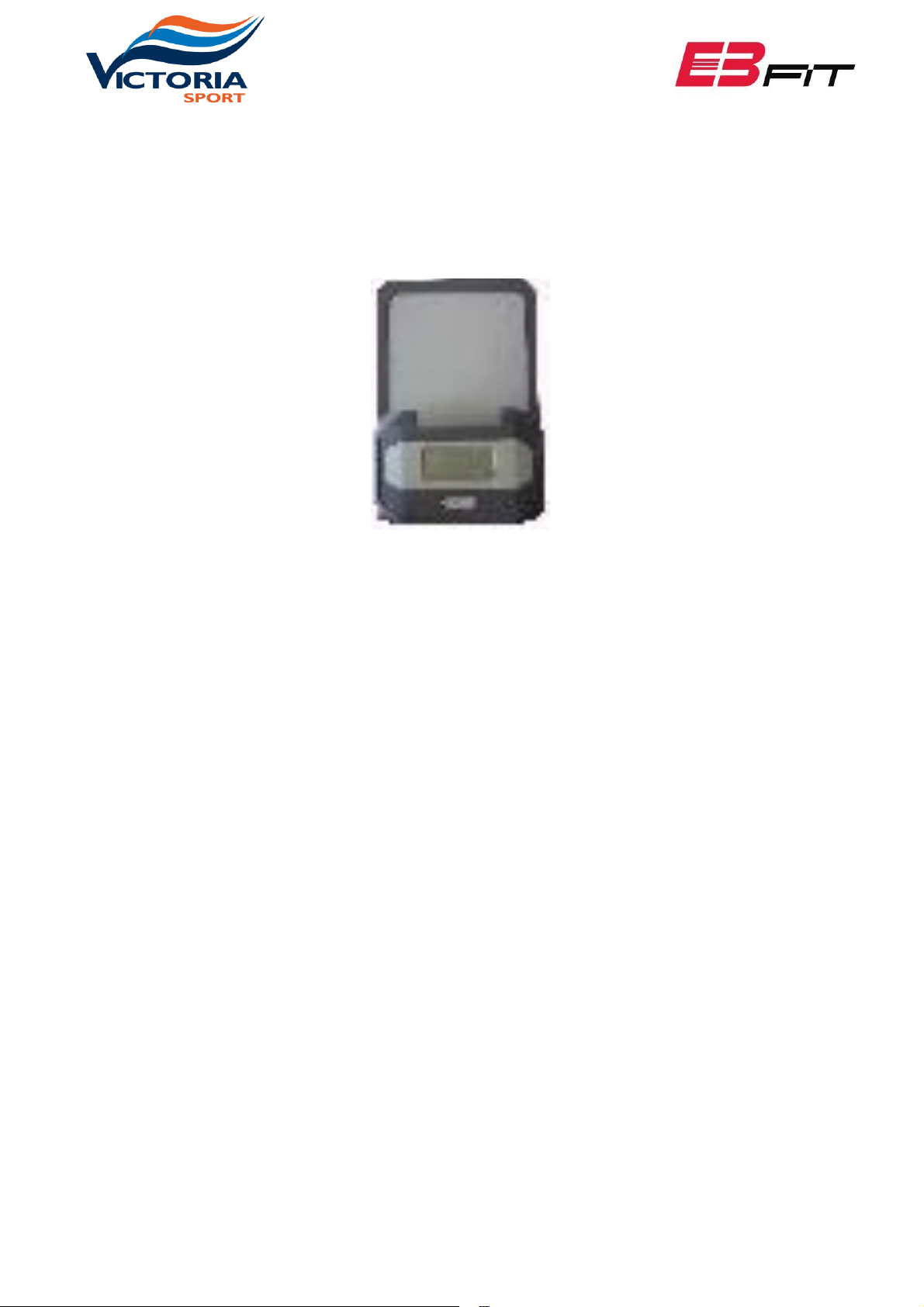

INSTRUKCJA LICZNIKA
** LICZNIK PRACUJE NA BATERIĘ 2x 1.5V “AAA”.
Model: JJD-2604
DANE PRODUCENTA LICZNIKA:
Xiamen Jiajiading Electronic Technology Co., LTD
NO.209-2, Zhonglun Community, Lilin Village, Guankou Town
Jimei District, Xiamen, Fujian, China
Mail: [email protected]
1. SPECYFIKACJA:
TIME / CZAS ........................................................................................... 00:00-99:59 MIN
SPEED / PRĘDKOŚĆ..................................................................................... 0.0-99.9KM/H
DISTANCE / DYSTANS .................................................................................. 0.00-999.9KM
CALORIES / KALORIE....................................................................................... 0-9999KCAL
HEARTH RATE / TĘTNO ............................................................ 0-240BPM (OPCJONALNE)
PRZYCISK MODE: WCIŚNIĘCIE TEGO PRZYCISKU POZWALA WYBRAĆ FUNKCJĘ KTÓRĄ POKAZUJE LICZNIK.
PRZYTRZYMANIE TEGO PRZYCISKU PRZEZ 3 SEKUNDY POWODUJE WYZEROWANIE DANYCH LICZNIKA
- licznik włączy się automatycznie, gdy trenujący zacznie pedałować.
- licznik wyłączy się automatycznie po około 4 minutach bezczynności.
Page 18
INSTRUKCJA – ORBITREK TRENINGOWY
18
Licznik spełnia normy CE:
- EN 50581:2012
(test: MTR/CET/F14090156)
Oraz normy:
- EN 55014-1:2006+A1:2009+A2:2011
- EN 55014-2:1997+A1:2001+A2:2008
(test: ATE20160558)
Oraz jest zgodny z dyrektywami:
- 2011/65/UE
- 2014/30/UE
- 2004/108/EC
OSTRZEŻENIA:
Obecność składników niebezpiecznych w sprzęcie może potencjalnie powodować negatywne skutki dla
środowiska, takie jak skażenie, a co za tym idzie zagrożenie zdrowia dla ludzi.
Gospodarstwo domowe pełni istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym
recyklingu zużytego sprzętu elektronicznego. Przestrzeganie zasad selektywnej zbiórki sprzętu ma
zapewnić właściwy poziom ochrony zdrowia ludzkiego i środowiska naturalnego.
Zużyty sprzęt elektryczny nie może być umieszczony łącznie z innymi odpadami komunalnymi, o czym
informuje symbol przekreślonego kontenera na śmieci.
Tak oznakowany sprzęt podlega selektywnej zbiórce i recyklingowi w wyznaczonych punktach.
WYMIANA BATERII:
Żywotność akumulatorków to ok. 12-18 miesięcy przy stosowaniu podczas normalnych warunków
Kiedy ekran zaczyna być niewyraźny lub wcale nie włącza się, czas na wymianę baterii
Nie należy używać zwykłych baterii alkaicznych
Nie odłączać, ani nie usuwać żadnych przyłączy, ani nie próbować łączyć z zewnętrznymi
przyłączami lub z przewodami wewnętrzny komory panelu
1. Otworzyć pokrywkę i usunąć baterię
2. Zastąpić je nowymi akumulatorkami
3. Upewnij się, że baterie są odpowiednio ułożone (odpowiednia polaryzacja) i zamocowane w
Komorze panelu (kontakt ze stykami akumulatorków)
4. Załóż pokrywkę
UWAGA!
Zużyte baterię należy poddać recyklingowi lub odpowiednio zutylizować
Zapasowe baterie nie są dołączone w zestawie
Unikać zwarcia styków akumulatora
Wyciek baterii może być przyczyną korozji i zniszczyć produkt
Nie wrzucać baterii do ognia
Nie mieszać baterii alkaicznych, standardowych (cynkowo-węglowych) ani akumulatorów
(niklowo-kadmowych)
Nie należy mieszać ze sobą różnych typów baterii lub nowych i używanych
Design licznika może się różnić od tego na zdjęciu w instrukcji.
Page 19
INSTRUKCJA – ORBITREK TRENINGOWY
19
KARTA GWARANCYJNA
Niniejsze warunki gwarancji mają zastosowanie jako dodatkowe i w żaden sposób nie ograniczają praw
nabywcy wynikających z przepisów prawa.
VICTORIA SPORT W. DUDZIC SPÓŁKA KOMANDYTOWA z siedzibą przy ul. Wybickiego 9, 83-050 Bąkowo
tel. 58 573 38 33 e-mail: [email protected] udziela gwarancji na zakupiony produkt na okres 12 miesięcy od
daty jego sprzedaży.
1. Gwarancja obowiązuje i jest stosowana na terytorium Rzeczpospolitej Polskiej.
2. Należy upewnić się, że numer seryjny produktu odpowiada seryjnemu wpisanemu do Karty Gwarancyjnej.
3. Niniejszą gwarancją objęte są usterki produktu spowodowane wadliwymi częściami lub defektami produkcyjnymi.
4. W zakres napraw gwarancyjnych nie wchodzą okresowe konserwacje i przeglądy produktu, a w szczególności
czyszczenia, regulacje, sprawdzenia działania, korekta błędów obsługi lub programowania parametrów
użytkownika oraz inne czynności, do których wykonania powołany jest użytkownik. Gwarancja nie obejmuje
naturalnego zużycia elementów produktu.
5. Warunkiem skorzystania przez Kupującego z uprawnień wynikających z niniejszej gwarancji jest przedstawienie w
chwili zwracania się o usługę gwarancyjną łącznie:
a. Poprawnie wypełnionej karty gwarancyjnej, (nr. seryjny, model, data zakupu tożsama z datą sprzedaży z
dowodu zakupu, pieczęć sprzedawcy, podpis Kupującego),
b. Ważnego dowodu zakupu Produktu,
c. Wadliwego Produktu,
Gwarancja zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej
gwarancji.
6. Kupujący dostarczając produkt do serwisu, a w szczególności przesyłając go przez osoby trzecie, zobowiązany
jest zapewnić mu odpowiednie opakowanie. Wszelkiego rodzaju zniszczenia lub uszkodzenia produktu wynikające
z jego niewłaściwego opakowania obciążają wyłącznie Kupującego.
7. Dostarczony do serwisu produkt musi odpowiadać podstawowym warunkom higienicznym, w przeciwnym
wypadku czynności podjęte przez serwis w celu usunięcia tego stanu rzeczy nie wchodzą w zakres usługi
gwarancyjnej i jako takie noszą charakter czynności odpłatnych wg. cennika. Serwis może uzależnić wypełnienie
obowiązków wynikających z gwarancji od podjęcia w/w czynności.
Karta gwarancyjna nr:
Miejsce i data sprzedaży:
Podpis i pieczęć sprzedawcy:
Imię i nazwisko (firma) odbiorcy końcowego:
Page 20
INSTRUKCJA – ORBITREK TRENINGOWY
20
8. Usterka zgłoszona w okresie gwarancji, będzie usunięta przez serwis importera w terminie 14 dni licząc od daty
dostarczenia produktu do serwisu importera. Bieg terminu rozpoczyna się pierwszego dnia roboczego
następującego po dniu dostarczenia produktu do serwisu importera. Termin usunięcia usterki może być
przedłużony do 21 dni w przypadku konieczności sprowadzenia z zagranicy części niezbędnych do wykonania
naprawy.
9. Jeżeli tylko część Produktu jest wadliwa i daje się odłączyć od części Produktu działającej zgodnie z warunkami
techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi, uprawnienia Kupującego wynikające z niniejszej
gwarancji ograniczają się jedynie do wadliwej części Produktu.
10. Kupującemu przysługuje prawo wymiany Produktu na nowy poprzez Serwis, jeżeli:
a. W okresie gwarancji, Serwis dokona pięciu napraw gwarancyjnych, a Produkt będzie wykazywał wady, które
uniemożliwiają używanie go zgodnie z przeznaczeniem.
b. Serwis stwierdzi na piśmie, ze usunięcie wady jest niemożliwe,
11. Jeżeli w szczególnych sytuacjach( np. brak produktu w ofercie handlowej) wymiana Produktu na ten sam typ jest
niemożliwa, wymienia produkt na inny typ o najbardziej zbliżonych parametrach technicznych. Takie działanie
również uważa się za wykonanie obowiązków gwaranta. W sprawach nieuregulowanych w niniejszej gwarancji
zastosowanie mają przepisy Kodeksu Cywilnego oraz przepisy ustawy z dnia 30.05.2014. roku o prawach
konsumenta ( Dz.U. z 2014 roku, poz. 827 ).
12. Serwis dokona wymiany produktu na nowy w terminie uzgodnionym z Kupującym nie dłuższy niż 21 dni. Bieg
terminu rozpoczyna się pierwszego dnia roboczego po wystąpieniu od zwrotu przez Kupującego wadliwego
Produktu w całości (wraz z wyposażeniem). Przy wymianie Produktu na nowy potrąca się równowartość
brakujących lub uszkodzonych przez Kupującego elementów. Jeżeli kupujący korzysta z uprawnień
przewidzianych w gwarancji, wówczas zawieszeniu ulega bieg terminów do wykonania uprawnień z tytułu rękojmi.
Terminy te biegną dalej, dopiero z chwilą odmowy przez sprzedawcę wykonania uprawnień gwarancyjnych bez
obawy na utratę uprawnień z tytułu rękojmi.
13. Gwarancją nie są objęte Produkty z uszkodzeniami mechanicznymi lub elektrycznymi nie powstałymi z powodów
obciążających producenta, a w szczególności
a. Produkty z uszkodzeniami powstałymi podczas transportu i przeładunku,
b. Uszkodzenia spowodowane niewłaściwym użytkowaniem lub nadużywaniem Produktu niezgodnie z instrukcją
obsługi albo przepisami bezpieczeństwa.
c. Produkty uszkodzone na skutek pożaru, powodzi., uderzenia pioruna, czy tez innych klęsk żywiołowych, wojny
czy niepokojów społecznych, nieprzewidzianych wypadków, zalania cieczą, itp.
d. Produkty, w których osoby inne niż Serwis dokonały przeróbek, zmian, dostrojeń lub napraw naruszając
plombę gwarancyjną lub w jakikolwiek inny sposób.
e. Produkty, których Kartę Gwarancyjną lub numery seryjne w jakikolwiek sposób zmieniono, zamazano lub
zatarto.
14. Wszelkie wadliwe produkty lub części, których wymiany dokonano w ramach gwarancji stają się własnością
właściwego Serwisu.
15. Gwarant nie odpowiada wobec Kupującego za utratę, uszkodzenie lub zniszczenie Produktu wynikłe z innych
przyczyn niż wady tkwiące w Produkcie, oraz za szkody spowodowane wadami Produktu, inne niż rzeczywiście
poniesione.
Page 21
INSTRUKCJA – ORBITREK TRENINGOWY
21
Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień
kupującego względem sprzedawcy towaru konsumpcyjnego wynikających z niezgodności towaru z umową.
--------------------------------------------------------------------------
Karta zgłoszenia do naprawy gwarancyjnej i pogwarancyjnej
Prosimy o wpisanie imienia i nazwiska, nazwy firmy i Państwa adresu
…………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………
……...
Prosimy o wpisanie numeru rachunku lub paragonu zakupu
sprzętu………………………………………………………………………………………………………………………………
…………………………………………………….
Prosimy o możliwie najbardziej szczegółowy opis problemu ze sprzętem:
……………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………
……………………
Data i podpis klienta
……………………………………………….
Loading...
