MANUAL DEL USARIO
1
CONTENIDO
COMPONENTES Y ACCESORIOS ................................ 2
ORIENTACIÓN ................................................................ 3
CARGA ............................................................................ 4
GRABACIÓN DE VÍDEO ................................................. 5
DESCARGA ..................................................................... 7
ESPECIFICACIONES ...................................................... 9
2
COMPONENTES Y ACCESORIOS
CD
Cable USB Adaptador de CA
Correa de mano Montaje universal
Videocámara Action
Manual del usuario
Montaje de la
base
Montaje en
bicicleta
Soporte para
cámara
3
ORIENTACIÓN
Encender/Apagar
REC
Micro SD
LED de carga
Carga USB
Tasa de
fotogramas
Restablecer
4
CARGA
1. Quite la tapa protectora posterior y conecte el cable
mini USB suministrado a la videocámara Action.
2. Conecte el cable USB al adaptador de CA de pared
o al puerto USB 2.0 del PC/Mac.
3. El indicador LED de estado de carga verde de la
parte posterior de la videocámara Action se
iluminará para indicarle que se está cargando.
Cuando el LED verde se apaga, la batería está llena
y la carga ha finalizado.
5
GRABACIÓN DE VÍDEO
1. Mantenga pulsado el botón de encendido durante 2
segundos y suéltelo. La videocámara Action vibrará
3 veces y se iluminará el indicador LED de
encendido azul.

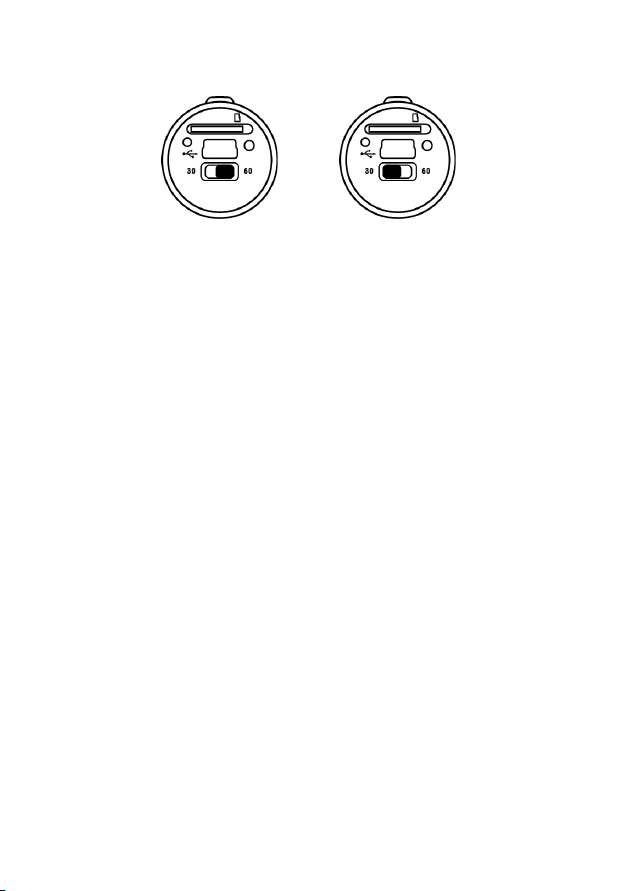

2. Deslice el interruptor de la tasa de fotogramas a la
derecha para seleccionar 60 fotogramas por
segundo o hacia la izquierda para seleccionar 30
fotogramas por segundo.
3. Mantenga pulsado el botón de grabación y suéltelo,
la videocámara Action vibrará 3 veces, se iluminará
el indicador LED rojo y se iniciará automáticamente
la grabación.
4. Mantenga pulsado el botón posterior y suéltelo, la
videocámara Action vibrará una vez para avisarle de
que está guardando el archivo. Después comenzará
de nuevo la grabación automáticamente.
5. Mantenga pulsado el botón de grabación durante 1
segundo y suéltelo. La videocámara Action vibrará
una vez para avisarle de que está guardando el
archivo y detendrá la grabación.
6. Mantenga pulsado el botón de encendido durante 2
segundos y suéltelo. La videocámara Action vibrará
1 vez y se apagará.
6
Nota: 1. La videocámara Action vibrará de forma prolongada
durante la secuencia de encendido y apagado; ésta es
una operación normal.
2. El LED de carga se iluminará cuando no haya ninguna
tarjeta de memoria insertada correctamente en la
videocámara Action.
7
DESCARGA
1. Quite la tapa posterior de protección y use (A) o (B).
2. (A): extraiga la tarjeta microSDHC de la videocámara
Action y use un lector de tarjetas SDHC
compatible para transferir los archivos a su
equipo.
3. (B): conecte el cable USB micro en el puerto mini
USB de la videocámara Action.
4. Conecte el cable USB a un puerto USB 2.0 de
PC/Mac.
8
5. Mantenga pulsado el botón de grabación. Pulse el
botón de encendido de la videocámara Action. Los
indicadores LED de estado rojo y azul se iluminarán.
Suelte el botón de grabación hasta que el LED rojo
esté apagado para informarle sobre la comunicación
con el ordenador.
6. En un PC/Mac la videocámara Action se montará
como un dispositivo de almacenamiento masivo.
Puede descargar los archivos de vídeo de la carpeta
DCIM creada en la tarjeta microSDHC. (Extraiga
siempre el dispositivo del PC/Mac.)
Nota: (A) Puede presentar bajas velocidades de transferencia.
(B) Cuando se conecte al PC/Mac, el dispositivo de
almacenamiento masivo será de "sólo lectura". Los
archivos de vídeo sólo se pueden leer y copiar, pero no
se pueden eliminar o mover.
9
ESPECIFICACIONES
Sensor
5,15 M (2616 x 1968) CMOS 1/4”
Objetivo
F 3,0, f2,3 mm, óptica 116°
Resolución
HD: 1280 x 720 @ 30 / 60 fps
Balance de
blanco
Automático
Exposición
Automática
Codificador de
vídeo
H.264
Codificador de
audio
AAC mono, tasa de muestreo 48
K
Formato de
archivo
MOV
Entrada de
audio
Micrófono integrado
Batería
integrada
Batería de ion-litio interna
recargable
3,7 V/650 mA
Almacenamiento
microSDHC de hasta 32 GB
Conector
USB 2.0, mini USB
Dimensiones
89,4 (Largo) x 32,0 (Alto) x 32,0
(Ancho) mm
Las especificaciones están sujetas a cambios sin previo aviso.
10
Este símbolo en el producto o en las instrucciones
significa que los equipos eléctricos y electrónicos no
se deben desechar al final de su vida útil con los
residuos domésticos. Hay sistemas de recogida
selectiva de residuos para su reciclaje en la UE.
Para obtener más información, póngase en contacto
con la autoridad local o el establecimiento donde
adquirió el producto.
