Teileliste und Näheinrichtungen
739 - 1201; - 1202
Inhaltsverzeichnis Tafel / Table Contents
GESTELL 1 STAND
SCHABLONENSTEUERUNG 2, 3 TEMPLATE CONTROL
GETRIEBE 4 GEAR
EINBAU-NÄHMASCHINE 5, 6, 8 HEAD
MESSERANTRIEB 7 KNIFE DRIVE
KETTENTRENNER 9 CHAIN THREAD TRIMMER

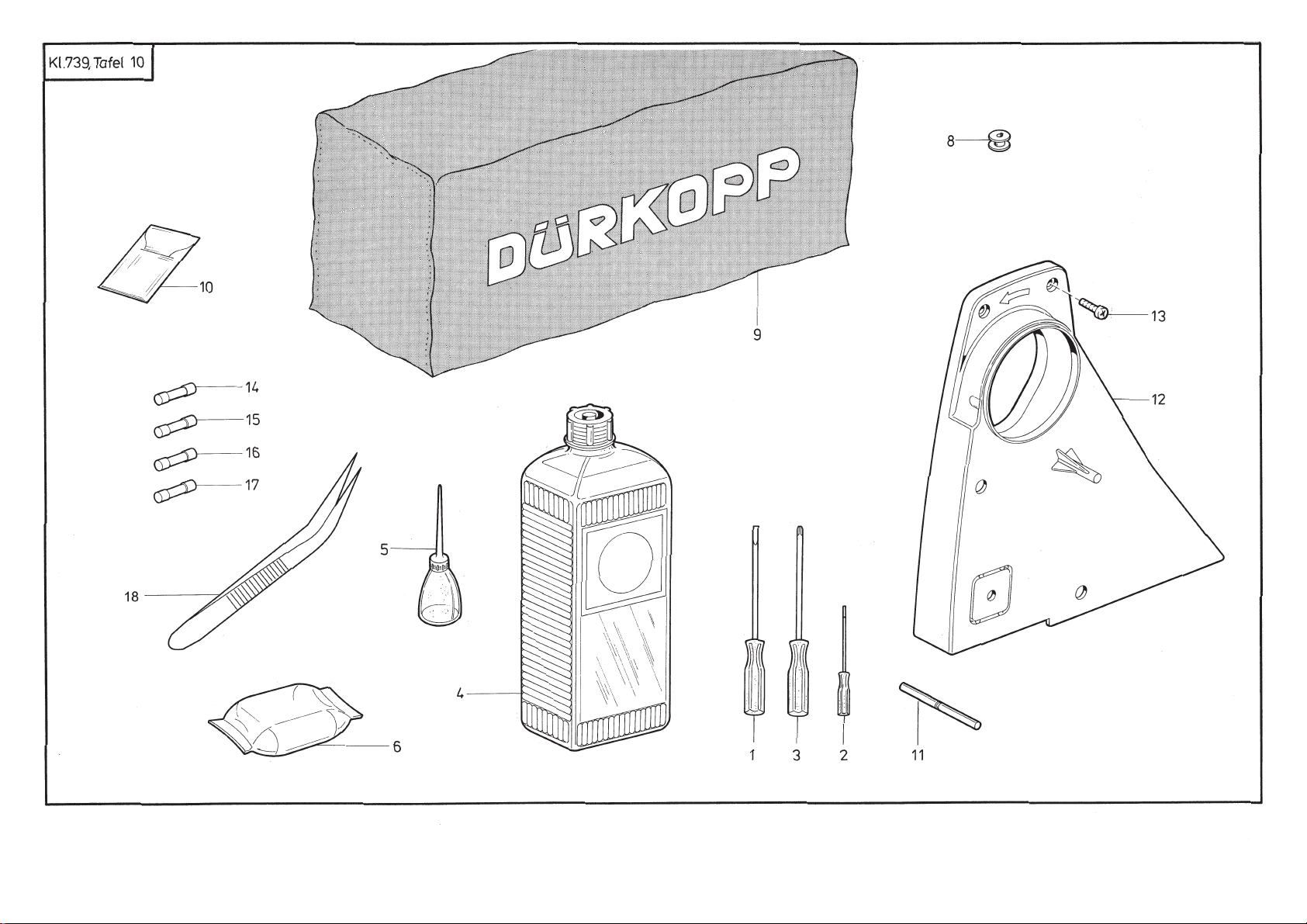

BEIPACK 10 ACCESSORIES

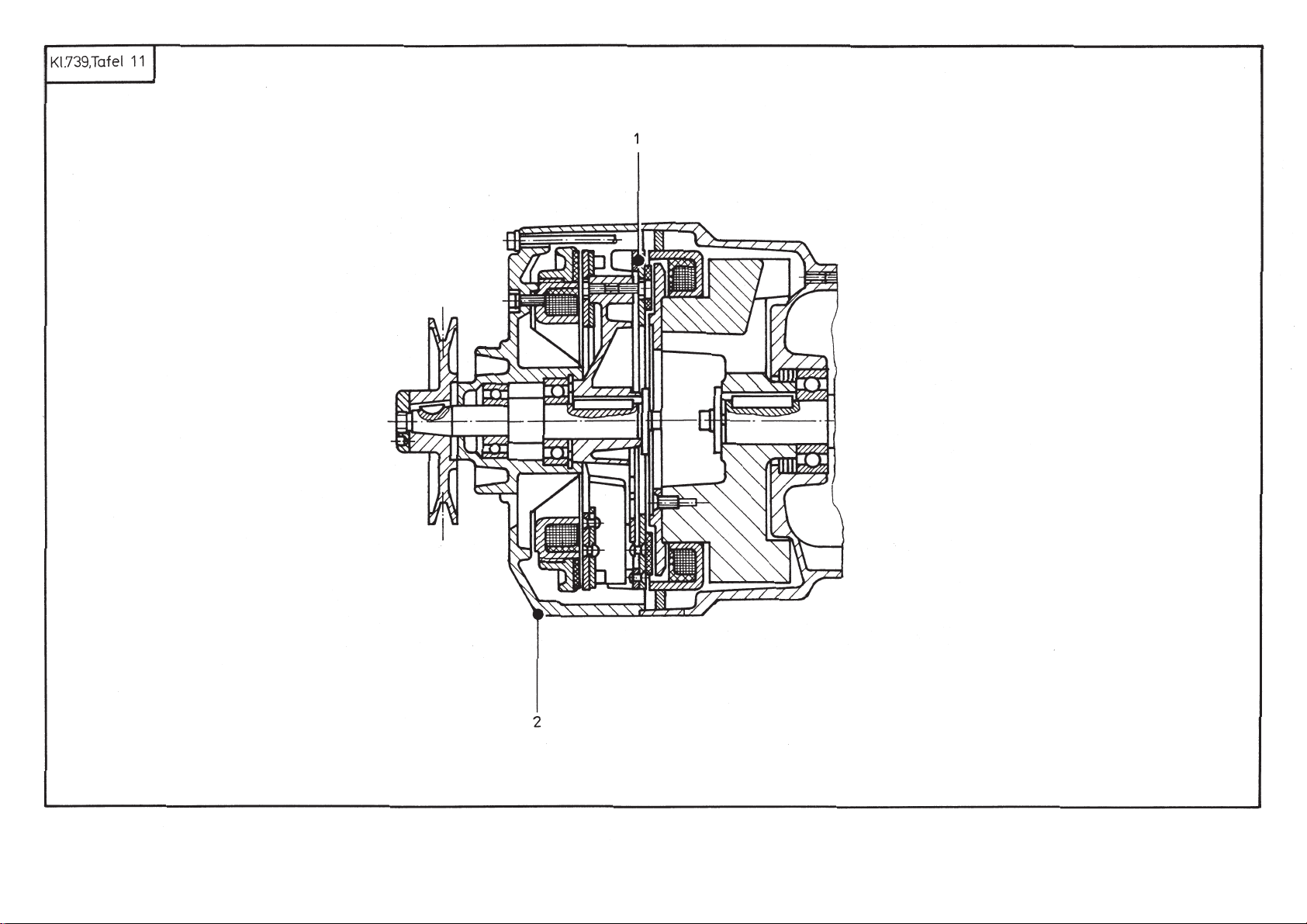

MOTOR 11 MOTOR

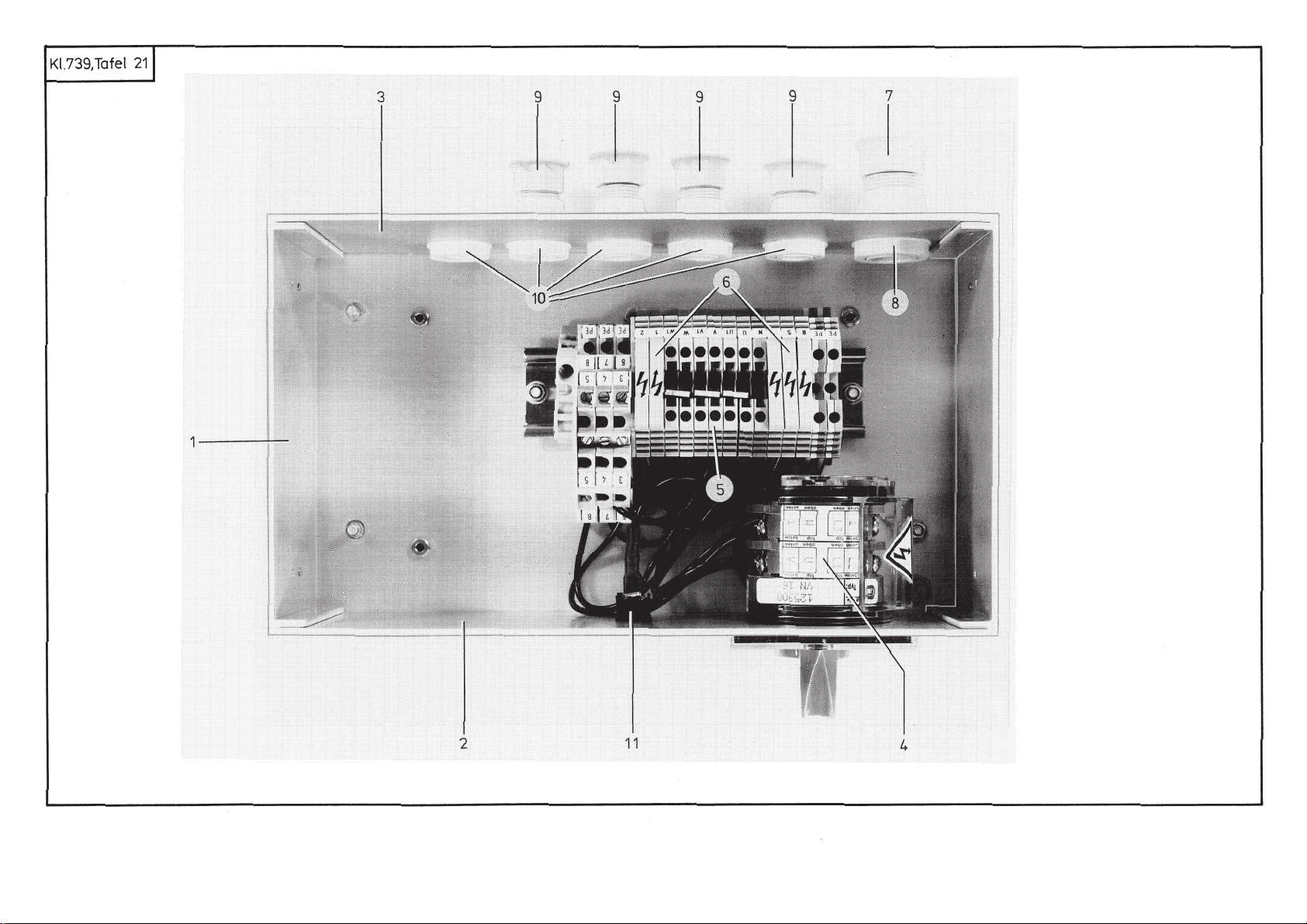

ELEKTROTEILE 12, 13, 14 ELECTRICAL PARTS
PNEUMATISCHE TEILE 14 PNEUMATIC PARTS
BEFESTIGUNGSTEILE 15 FASTENING PARTS
DES STEUERGERÄTES OF THE CONTROL
STEUERGERÄT 16 - 21 CONTROL
SCHABLONEN-STANDARDTEILE 22, 23 STANDARD TEMPLATE PARTS
PLÄNE PLANS
001Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
2
1 MG50 006011 Seitenteil10001
2 MG50 002521 Querverbindung10002
3 9201 114157 6kt.-Schraube10003
4 0742 005027 Scheibe10004
5 MG43 000012 Federring10005
6 9231 110147 6kt.-Mutter10006
7 MG50 002551 Ständer10007
8 MG50 002554 Fuß10008
9 9201 014597 6kt.-Schraube10009
10 0742 005110 Federring10010
11 9231 110157 6kt.-Mutter10011
12 9201 014207 6kt.-Schraube10012
13 9330 900137 Scheibe10013
14 9332 500160 Federring10014
15 9330 000137 Scheibe10015
16 MG43 000062 Klemme10016
17 MG50 006041 Winkel10017
18 0718 002219 Lasche10018
19 9201 113717 6kt.-Schraube10019
20 0725 000520 B Federring10020
21 MG50 006071 Platte10021
22 MG50 006073 Achse10022
23 0746 000272 Scheibe10023
24 0746 000265 Lagerbock10024
25 9202 002887 Zyl.-Schraube10025
26 0744 001131 Federring10026
27 0742 040188 Spezialschraube10027
28 0742 040241 Spezialschraube10028
29 9231 110137 6kt.-Mutter10029
30 MG50 006088 Winkel10030
31 9202 003297 Zyl.-Schraube10031
32 0746 000263 A Zahnscheibe10032
33 MG50 006093 Abdeckblech10033
34 9202 002483 Zyl.-Schraube10034
35 9202 002873 Zyl.-Schraube10035
36 MG5O 006141 Ölwanne10036
37 9202 002063 Zyl.-Schraube10037
38 0713 000302 Spanplattenschraube *10038
40 0700 001736 Tischplatte (-1201)10039
40 0700 001746 Tischplatte (-1202)10040
41 0739 000099 Führungsplatte10041
41 0739 000616 Führungsplatte10042
42 9207 160657 Spanplattenschraube10043
43 0739 000138 Ring10044
44 0700 000055 A Gummiecke10045
45 MG41 004524 Spanplattenschraube10046
46 0523 000028 Stütze10047
59 0700 001747 Auflage10048
60 0739 000204 Gummimatte10049
61 0739 000203 Anschlag10050
62 0739 000207 Winkel10051
63 0739 000061 Führungsschiene10052
64 9202 002063 Zyl.-Schraube10053
65 9330 000087 Scheibe10054
66 0739 000081 Grundplatte10055
67 0739 000088 A Schutzkappe10056
68 0902 000670 Zyl.-Schraube10057
69 0739 000090 Winkel10058
70 1001 009130 Linsenschraube10059
71 0792 025354 Führungsrohr10060
72 0739 000097 Scheibe10061
73 9330 000127 Scheibe10062
74 0739 000102 Stellring kpl.10063
(mit Pos. 75)
75 0223 000669 Gewindestift10065
76 9203 003128 Zyl.-Schraube10066
77 9330 000068 Scheibe10067
78 0739 000085 Lasche10068
80 0791 001081 Garnständerrohr10069
81 9330 000127 Scheibe10070
82 0995 340617 6kt.-Mutter10071
83 0791 001091 Garnhaltearm kpl.10072
(mit Pos. 85 und 86)
84 0791 001096 Fadenführung kpl.10074
(mit Pos. 85 und 86)
85 9204 202038 Linsenschraube10076
001Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
86 0791 001095 4kt.-Mutter10077
87 0077 110220 Auflage10078
88 0077 110230 Zentrierstück10079
89 0746 000056 Schalldämpfer *10080
90 MG41 001643 Schubkasten Oberteil10081
91 0700 000044 Führungsleiste10082
92 0700 000045 Ablageblech10083
93 9203 003357 Zyl.-Schraube10084
94 0211 009086 Zyl.-Schraube10085
95 9202 003297 Zyl.-Schraube10086
96 0240 000696 Scheibe10087
97 9231 110047 6kt.-Mutter10088
98 9330 000073 Scheibe10089
99 0725 000520 B Federring10090
100 0557 001219 Splint10091
101 0700 000043 Schubkasten10092
102 0911 000514 Verschlußstopfen10093
103 MG50 006181 Leiste10094
104 MG50 006184 Haken10095
105 9231 110127 Mutter10096
106 MG41 001364 Spanplattenschraube10097
* Beipackteil
* Part of the accessories
Seite/ Page:
2 von/ of
2
002Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0792 025273 Schiene, links10100
2 0792 025274 Schiene, rechts10101
4 9202 002478 Zyl.-Schraube10102
6 0794 000767 Bock10103
7 0792 025279 Führungsstange10104
8 9202 002513 Zyl.-Schraube10105
9 0739 000595 Scheibe10106
10 0792 025283 Seitenteil, links10107
11 0792 025284 Seitenteil, rechts10108
12 0792 025285 Winkel, links10109
13 0792 025286 Winkel, rechts10110
14 1001 009130 Linsenschraube10111
15 0794 000715 Lager kpl.10112
16 9202 002777 Zyl.-Schraube10113
17 0792 025293 Kulissenblech10114
18 9202 002483 Zyl.-Schraube10115
19 0792 025299 Klemmstück10116
20 9202 002503 Zyl.-Schraube10117
21 0792 025301 Hebel10118
22 0739 005034 Bolzen10119
23 0255 000129 Sicherr.-Scheibe10120
24 0792 025304 Platte10121
25 9700 101100 Zylinder10122
26 9202 001698 Zyl.-Schraube10123
27 0797 002016 Schlauchtülle10124
28 0246 000320 Druckfeder10125
29 0792 025294 Lasche10126
30 0792 025321 Winkel10127
31 9202 002467 Zyl.-Schraube10128
32 0792 025324 Schaltblech10129
33 0570 001228 Gewindelasche10130
34 9202 002073 Zyl.-Schraube10131
35 MG43 002510 Scheibe10132
36 9202 003178 Zyl.-Schraube10133
Seite/ Page:
1 von/ of
1
003Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0798 002321 A Motor10134
2 0739 000528 Riemenscheibe kpI.10135
(mit Pos. 3) 50Hz
2 539 Riemenscheibe kpl.10137
(mit Pos. 3) 60Hz
3 9205 102478 Gewindestift10139
4 0739 000531 Motor-Bef.-Platte10140
5 0739 000532 Distanzhülse10141
7 9203 314097 Senkschraube10142
8 0739 000163 Scheibe10143
9 9330 000098 Scheibe10144
10 9231 110108 6kt.-Mutter10145
11 0739 000142 Platte10146
12 0739 000143 Bolzen10147
13 9231 110147 6kt.-Mutter10148
14 0739 001181 Riemenscheibe10149
15 0739 000150 Stellring kpl.10150
(mit Pos. 16)
16 0531 000471 Gewindestift10152
17 9130 101360 Keilriemen10153
18 9130 101510 Keilriemen10154
19 9207 170857 Spanplattenschraube10155
20 0792 025372 Lagerplatte10156
21 9202 003297 Zyl.-Schraube10157
22 9330 000127 Scheibe10158
23 0792 025382 Schwenkarm10159
24 9202 002918 Zyl.-Schraube10160
25 0739 000030 Gleitstück10161
26 0252 002388 Ansatzschraube10162
28 0792 025391 Achse10163
29 0792 025393 Stellring kpl.10164
(mit Pos. 30)
30 0244 000700 Gewindestift10166
31 0558 000693 Scheibe10167
Seite/ Page:
1 von/ of
1
004Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0739 001043 Lagerdeckel10168
2 0739 001045 Lagerdeckel10169
3 0739 001054 Stehbolzen10170
4 0725 000520 B Federring10171
5 9231 110137 6kt.-Mutter10172
7 0739 001060 Kupplungsbolzen10173
8 0739 001061 Distanzhülse10174
9 0556 000071 Nadelkranz10175
10 0739 001066 Lagerhülse10176
11 0223 000237 Gewindestift10177
12 0739 001071 Kettenrad10178
13 0739 001075 Stützring10179
14 0739 001077 Zahnrad10180
15 0739 001079 Feder, kpl.10181
16 0739 001081 Zapfenschraube10182
17 0739 001083 Welle10183
18 0739 001086 Stellkörper, kpl.10184
19 0739 001088 Stellkörper10186
20 Watte10187
21 0739 001090 Scheibe10188
22 0216 000209 Gewindestift10189
23 0739 001092 Führungsplatte10190
24 0739 001096 Deckblech10191
25 0739 001097 Deckblech10192
26 0380 000122 Senkschraube10193
27 0204 000056 Druckfeder10194
28 0739 001100 Kugel10195
29 0739 001101 Ring10196
30 0531 000464 Gewindestift10197
31 0739 001103 Antriebsritzel10198
32 0739 001107 Zahnrad10199
33 0739 001105 Nasenscheibe10200
34 0739 001108 Tellerfeder10201
35 0216 000103 6kt.-Mutter10202
36 0739 001111 Antriebswelle10203
37 0739 001114 Zahnrad10204
38 0739 001116 Distanzscheibe10205
(best. aus Pos. 19, 22-26)
39 0739 001119 Kettenrad10206
40 0223 000245 Gewindestift10207
41 0739 001123 Zahnrad10208
42 0216 000052 Gewindestift10209
43 0739 001127 Riemenscheibe10210
44 0739 001131 Kette10211
45 0739 001133 Antriebswelle10212
46 0739 001138 B Zahnriemenrad (-1201)10213
46 1453 Zahnriemenrad (1202)10214
47 9205 162478 Gewindestift10215
48 0739 001142 Behälter kpl.10216
(mit Pos. 49,50,51,54,55.56)
49 0739 001143 K Behälter10218
50 0211 000633 Schauglas10219
52 9203 004261 Zyl.-Schraube10220
53 0744 001131 Federring10221
54 0744 001155 Verschlußkappe10222
57 0739 001151 Flansch10223
58 9203 314697 Senkschraube10224
59 0739 001153 Distanzhülse10225
60 9330 900127 Scheibe10226
61 0558 001280 Scheibe10227
62 0739 001161 Flanschlager10228
63 0557 001494 B Holzschraube10229
64 9330 000108 Scheibe10230
65 9305 003350 Spannhülse10231
66 0739 001169 Kupplungswelle10232
67 0739 001170 Hülse10233
68 9130 201414 Zahnriemen (412XL)10234
(für739-1201)
68 9130 201433 Zahnriemen (460XL)10236
für 739-1202)
69 0744 020609 Kugellager10238
005Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
2
1 0211 000299 Filzteil10239
2 0211 000302 Armlager kpl.10240
3 0211 000305 A Filzteil10242
4 0002 005889 0700 Öldocht10243
5 0211 000306 B Federring10244
6 0271 000026 Öldocht10245
7 0211 000306 A Ring10246
8 0211 000317 Armlager10247
9 9041 100050 Öldocht10248
10 9204 202268 Linsenschraube10249
11 0271 000047 Ölleitung kpl.10250
12 9840 120026 Plastikschelle10251
13 9204 201648 Zyl.-Schraube10252
14 0271 000054 Lasche10253
15 0216 000042 Gewindestift10254
16 0271 001063 Armwelle kpl.10257
17 0223 000237 Gewindestift10259
18 9202 002483 Zyl.-Schraube10260
19 0211 000332 Ring10261
20 9203 003653 Zyl.-Schraube10262
21 0211 000331 Gummiring10263
22 0211 009830 Kurbelzapfen kpl.10264
23 0002 008308 3325 Filzteil10266
24 0211 000407 Anlageplatte10267
25 0271 001068 Fadenhebel10268
26 0211 000408 Nadelkranz10269
27 0271 000112 Fadenhebelachse kpl.10270
28 9041 100030 Öldocht10272
29 0002 008308 3325 Filzteil10273
30 9205 102478 Gewindestift10274
31 Z100 011022 Verschlußkappe10275
32 0271 000065 Zahnriemenrad kpl.10276
(mit Pos. 3-7)
Armwelle kpl.
(best. aus Pos. 16-21, 24)
(mit Pos. 17 und 18)
(mit Pos. 23)
(mit Pos. 28 und 29)
(mit Pos. 33, 34,35)
33 9205 102788 Gewindestift10278
34 0271 000072 Einstellring10279
35 9204 201658 Zyl.-Schraube10280
36 0211 000355 Zahnriemen10281
37 0271 000078 Flansch kpl.10282
(mit Pos. 38)
38 0216 000068 A Zyl.-Schraube10284
39 0211 000361 Kugellager10285
40 9129 016060 Sicherungsring10286
41 0271 000085 Handrad10287
42 9204 201968 Linsenschraube10288
43 0933 000075 Haltefeder10289
44 9204 201648 Zyl.-Schraube10290
45 0211 000390 K Zugstange kpl.10291
(mit Pos. 46 und 47)
46 0211 000208 Nadelkranz10293
47 0211 000391 A Scheibe10294
48 0212 000151 Kreuzkopf kpl.10295
(mit Pos. 49)
49 0223 000646 Gewindestift10297
50 0211 000394 Gleitstein10298
51 0211 000395 Sprengring10299
52 0211 000397 Nadelkranz10300
53 0211 000398 Abdeckschraube10301
54 0211 009845 Nadelstange kpl.10302
(mit Pos. 56)
55 0570 010007 Gummistopfen10304
56 0211 001033 Gewindestift10305
60 0211 000376 Nadelst.-Buchse10306
61 0211 000806 Verschlußkappe10307
62 0271 000502 Unterwelle10308
63 0271 000506 Lagerbuchse10309
64 0211 000106 Filzteil10310
65 0216 000052 Gewindestift10311
66 0211 000141 A Zahnriemenrad kpl.10312
(mit Pos. 33)
67 9120 030121 Kugellager10314
006Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
2
1 0935 103421 M Zylinder kpl.10321
2 0935 103422 Buchse10323
3 0935 103427 Kolbenstange10324
4 0246 000348 Lippenring10325
5 0271 001385 Scheibe10326
6 0246 000326 ZyI.-Rohr10327
7 0797 002242 Schl.-Verschr.10328
8 0744 001801 B Gummiring10329
10 0271 000193 Spannungsbolzen10330
11 0211 050214 Spannungscheibe10331
12 0271 000199 Stegscheibe10332
13 0271 000210 Spannungsfeder10333
14 0271 000204 Skalaknopf10334
15 0271 000205 Scheibe10335
16 0271 000206 Schleppmutter10336
17 0271 000207 Scheibe10337
18 0271 000208 Federscheibe10338
19 9203 100021 Linsenschraube10339
20 0271 000197 Anzugsfeder10340
21 0211 050215 Anschlaghülse10341
22 0421 000222 Gewindestift10342
23 0271 000212 Fadenregulator10343
24 0271 000215 Skalablech10344
25 9203 113671 Zyl.-Schraube10345
26 0271 000217 Fadenführung10346
27 0216 001146 Gewindestift10347
28 0211 000459 Fadenleithaken10348
29 0271 000222 Fadenführung10349
30 0219 000353 Linsenschraube10350
31 0798 122902 Kunststoffschraube10351
32 9203 113701 Linsenschraube10352
34 0935 103123 Fadenhebelschutz10353
35 0271 000124 Hülse10354
36 0271 000873 Kopfdeckel kpl. (mit Pos. 37)10355
37 0271 000227 Gummiring10356
38 9204 201648 Zyl.-Schraube10357
39 0271 000011 Klammer10358
(best. aus Pos. 2 bis 8)
40 0271 000029 Verschlußkappe10359
41 9204 201678 Zyl.-Schraube10360
42 9050 050001 Verschlußkappe10361
44 0211 001227 Fadenleitwinkel, V10362
50 0171 001015 Abdeckplatte10363
51 0271 000298 Zyl.-Schraube10364
52 0271 000301 Ölbehalter kpl.10365
(mit Pos. 54, 55, 56)
53 0219 000353 Linsenschraube10367
54 0002 008930 0100 Ölschlauch10368
55 0211 000806 Stopfen10369
56 9041 100035 Öldocht10370
57 0935 103262 M Spuler kpl.10371
(best. aus Pos. 58-81)
58 0935 103264 Spulerdeckel kpl.10373
(mit Pos. 59-62)
59 0244 000413 Druckfeder10375
60 0244 000414 Spannungshülse10376
61 0244 000415 Spannungshülse10377
62 9204 201723 Linsenschraube10378
63 0244 000381 Spulerklappe10379
64 0216 000603 K Schaltkloben kpl.10380
(mit Pos. 65)
65 0223 000648 Gewindestift10382
66 0244 000388 Spulerbock10383
67 0211 000100 A Sicher.-Scheibe10384
68 0271 000273 Spulerspindel kpl.10385
(mit Pos. 69-71)
69 1001 003122 Spulenfeder10387
70 1001 003112 Federring10388
71 0211 000518 Greifring10389
72 0244 000396 Scheibe10390
73 0244 000401 Scheibe10391
74 0244 000398 Ring10392
75 0244 000399 Zylinderrolle10393
76 0244 000400 Druckfeder10394
77 0244 000403 Blattfeder10395
78 0244 000404 Zugfeder10396
006Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
79 0211 000520 Spulerrad kpl.10397
(mit Pos. 80 und 81)
80 0223 005047 Gewindestift10399
81 0216 000591 Gummiring10400
82 0271 000298 Senkschraube10401
83 0216 000288 Gummipuffer10402
84 0935 103438 Druckfeder10403
85 0722 003292 Klemmstück *10404
86 0722 003297 Blasrohr *10405
87 9203 100021 Zylinderschraube *10406
88 9231 110108 Mutter *10407
89 0797 002016 Schlauchtülle *10408
* Bestandteil der Absaugeinrichtung
0722 003124
* Part of 0722 003124
Seite/ Page:
2 von/ of
2
007Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
2
1 0211 010404 A Messerhalter10412
2 0211 009858 Buchse10413
3 0211 009859 Hülse10414
4 0211 009861 Buchse10415
5 0211 010401 Messerantriebsstange10416
6 0211 009872 Führungskloben10417
7 9203 003678 Zyl.-Schraube10418
8 0211 009875 Kloben kpl.10419
9 0211 009879 Zyl.-Schraube10421
10 0211 009896 A Zahnriemenrad10422
11 9203 231998 Senkschraube10423
12 0211 010081 Lagerbock10424
13 0211 009750 Zyl.-Schraube10425
14 0739 000188 Zahnscheibe10426
15 0211 010089 Kupplungswelle10427
16 0211 010092 A Zahnriemenrad kpl.10428
17 9205 162478 Gewindestift10430
18 0211 010097 Abdeckblech10431
19 9204 201668 Linsenschraube10432
20 9330 900098 Scheibe10433
21 9130 201385 Zahnriemen10434
22 0935 103362 Platte10435
23 9202 003307 Zyl.-Schraube10436
24 0570 000579 Buchse10437
25 0935 103366 Stütze10438
26 0742 041386 Distanzring10439
27 9202 002063 Zyl.-Schraube10440
28 0935 103374 Lagerbock10441
29 9202 002073 Zyl.-Schraube10442
30 0739 000347 Zahnscheibe10443
31 0935 103378 Exzenterwelle10444
32 0211 009967 Distanzbuchse10445
33 9120 030080 Kugellager10446
34 0935 103383 Riemenscheibe10447
35 0531 000471 Gewindestift10448
36 0931 001982 Rolle10449
(mit Pos. 9)
(mit Pos. 17)
37 0211 000397 Nadelkranz10450
38 0931 001981 Deckschraube10451
39 0935 103391 Schutzkappe10452
40 9205 101878 Gewindestift10453
41 9202 002063 ZyI.-Schraube10454
42 0798 002156 Motor10455
43 0935 103396 Riernenscheibe kpl.10456
(mit Pos. 44) 50 Hz
43 103398 Riernenscheibe kpl.10458
(mit Pos. 44) 60 Hz
44 0531 000471 Gewindestift10460
45 9130 100160 Keilriemen (für 50 Hz)10461
46 0935 103389 Exzenter10462
47 9204 201648 Zyl.-Schraube10463
48 0244 000328 Fadenführung10464
49 0219 000353 Zyl.-Schraube10465
50 9201 112908 6kt.-Schraube10466
51 9330 000098 Scheibe10467
52 MG08 000007 D 6kt.-Mutter10468
53 0211 009907 Fuß10469
54 0902 000670 Zyl.-Schraube10470
55 0211 010421 Messersatz kpl.10471
(best. aus Pos. 57, 58)
4 mm Nadelabstand
56 0211 010431 Messersatz kpl.10474
(best. aus Pos. 57, 58)
5 mm Nadelabstand
57 0211 010422 Messer, fest10477
(zu Pos. 55)
57 10432 Messer, fest10479
(zu Pos. 56)
58 0211 010426 Messer, beweglich10481
(zu Pos. 55)
58 10436 Messer, beweglich10483
(zu Pos. 56)
59 0211 010409 Deckplatte10485
60 9203 312431 Senkschraube10486
61 0211 010413 6kt.-Mutter10487
007Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
62 0211 010411 Gewindestift kpl.10488
63 0219 000369 A Kemmstück10489
64 9130 100150 Keilriemen (für 60 Hz)10490
Seite/ Page:
2 von/ of
2
008Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0271 000455 Getriebegehäuse kpl.10491
2 0271 000456 Getriebegehäuse10493
3 0271 000462 Nadellager10494
4 0211 000023 Greiferwelle10495
5 9120 030081 Kugellager10496
6 0211 000025 Sicher.-Ring10497
7 0211 000027 Tellerfeder10498
8 0211 000644 Sprengring10499
9 0211 000646 A Ölscheibe10500
10 0211 000648 Federscheibe10501
11 0420 000246 Spannhülse10502
12 0211 000635 Arretierfeder10503
13 9204 201648 Linsenschraube10504
14 9330 200098 Scheibe10505
15 0265 000753 Druckhülse10506
16 0211 008285 Druckbolzen10507
17 0211 000634 Gewindestift10508
18 0002 008930 0090 Ölschlauch10509
19 9041 100035 Runddocht10510
20 0211 000018 Zahnrad kpl.10511
21 0223 000238 Gewindestift10513
22 0223 000237 Gewindestift10514
23 0216 000070 Zahnrad kpl.10515
24 0223 000648 Gewindestift10517
25 0211 000022 Filzscheibe10518
26 0531 000460 Gewindestift10519
27 0264 000762 Gewindestift10520
28 0211 000257 Verschlußkappe10521
29 9204 202328 Linsenschraube10522
30 0211 000003 Ölrohr10524
31 0211 000007 Verschlußkappe10525
32 9202 003738 Zyl.-Schraube10526
33 0211 050248 6kt.-Schraube10528
(best. aus Pos. 2 bis 25
(mit Pos. 21 und 22)
(mit Pos. 24)
(zu Pos. 2)
(Arm/Fundamentplatte)
(in Fundamentplatte)
34 0271 000491 Spulengehäuse-Halter10530
35 9204 201958 Zyl.-Schraube10531
36 9330 000098 Scheibe10532
37 0935 103567 Stichplatte10533
38 1001 009130 Linsenschraube10534
39 0211 009161 Stichpl.-Schieber kpl10535
(mit Pos. 40,41,42)
40 0211 009163 Feder10537
41 0211 000256 Zyl.-Schraube10538
42 0933 020030 Scheibe10539
43 0271 001091 Greifer kpl.10540
(best. aus Pos. 44 bis 61)
44 0271 002095 Greifer10542
(mit Pos. 45 bis 50)
45 0271 000756 Gewindestift10544
46 0271 001027 Greiferdeckel10545
47 0211 001107 Senkschraube10546
48 0396 155830 Fadenziehblech10547
49 0992 017520 Senkschraube10548
50 0271 002101 Spulengeh. Unterteil10549
51 0271 001034 Spulengeh. Oberteil kpl.10550
(mit Pos. 52 bis 61)
53 0570 001249 Druckfeder10552
54 0271 021140 Bremsfeder10553
55 0211 001124 Senkschraube10554
56 0570 001250 ZyI.-Schraube10555
57 0271 002117 Spannungsfeder10556
58 0271 001119 Regulierschraube10557
59 0271 002119 Zyl.-Schraube10558
60 0570 001254 Druckstück10559
62 0244 000501 Anschlußstück10560
63 0935 103557 Stellring kpl.10561
(mit Pos. 64)
64 0223 000237 Gewindestift10563
65 0271 002103 Spule10564
66 0272 070886 Scheibe10565
67 0933 022567 Linsenschraube10566
009Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

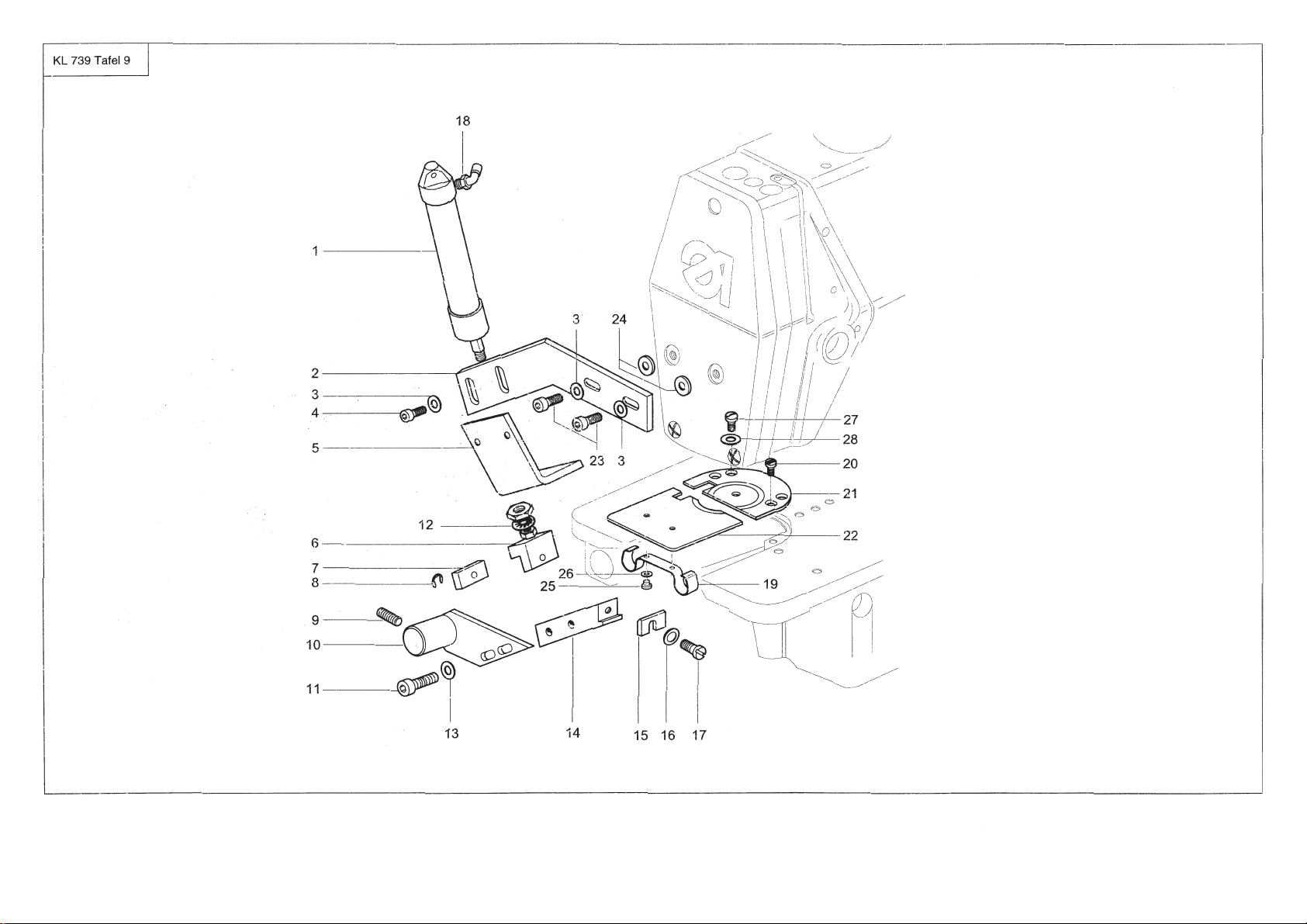

1 0999 220754 Zylinder10567
2 0935 104062 Platte10568
3 9330 000098 Scheibe10569
4 9202 002478 Zylinderschraube10570
5 0935 104063 Winkel10571
6 0935 104071 Kloben, V10572
7 0935 104076 Druckstück10573
8 1001 009228 Sicherungsscheibe10574
9 9205 102508 Gewindestift10575
10 0935 104046 Halter, V10576
11 9202 002777 Zylinderschraube10577
12 0739 000347 Zahnscheibe10578
13 9330 000097 Scheibe10579
14 0935 104050 Messerhalter10580
15 0935 104055 Messer10581
16 9330 000068 Scheibe10582
17 9203 100021 Flachkopfschraube10583
18 9790 201000 Verschraubung10584
19 6kt Mutter10585
20 0216 000134 Schraube10586
21 0935 103571 Stichplatte10587
22 0935 103804 Stichplatte Sch.10588
23 9202 002493 Zylinderschraube10589
24 0558 000693 Scheibe10590
Seite/ Page:
1 von/ of
1
010Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9081 500051 Schraubendreher10591
2 9081 500010 Schraubendreher10592
3 0791 000007 Schraubendreher10593
(Kreuzschlitz)
4 9047 000013 Ölbehälter gefüllt10595
5 0052 000369 Ölkanne10596
6 0211 000699 Ölkissen10597
8 0271 002103 Spule10598
9 App. 000301 Schutzhaube10599
10 0001 000907 0100 Brief-Nadeln10600
11 9301 022608 Einstellstift10601
12 0791 001311 Riemenschutz10602
13 0791 006604 Linsenschraube10603
14 9825 810413 Feinsicherung10604
(Stromversorgung)
15 9825 810416 Feinsicherung10606
(für Leiterplatte 0798 180121)
16 9825 810302 Feinsicherung10608
(Nähleuchte)
17 9825 810417 Feinsicherung10610
(Stromversorgung)
18 0990 490128 Pinzette10612
Seite/ Page:
1 von/ of
1
011Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
18 3217 A Motor kpl.10613
(für 220/380V 50/60 Hz)
1 0002 007504 1015 Kupplungsscheibe10615
2 0002 007504 1020 Kupplungskopf kpl.10616
2 3216 Positionsgeber10617
(Typ Pl 42)
2 7504 001025 Abdeckkappe10619
(für Anschluß: Kuppl.-
Bremssystem)*
* Ohne Abbildung
* not illustrated
Seite/ Page:
1 von/ of
1

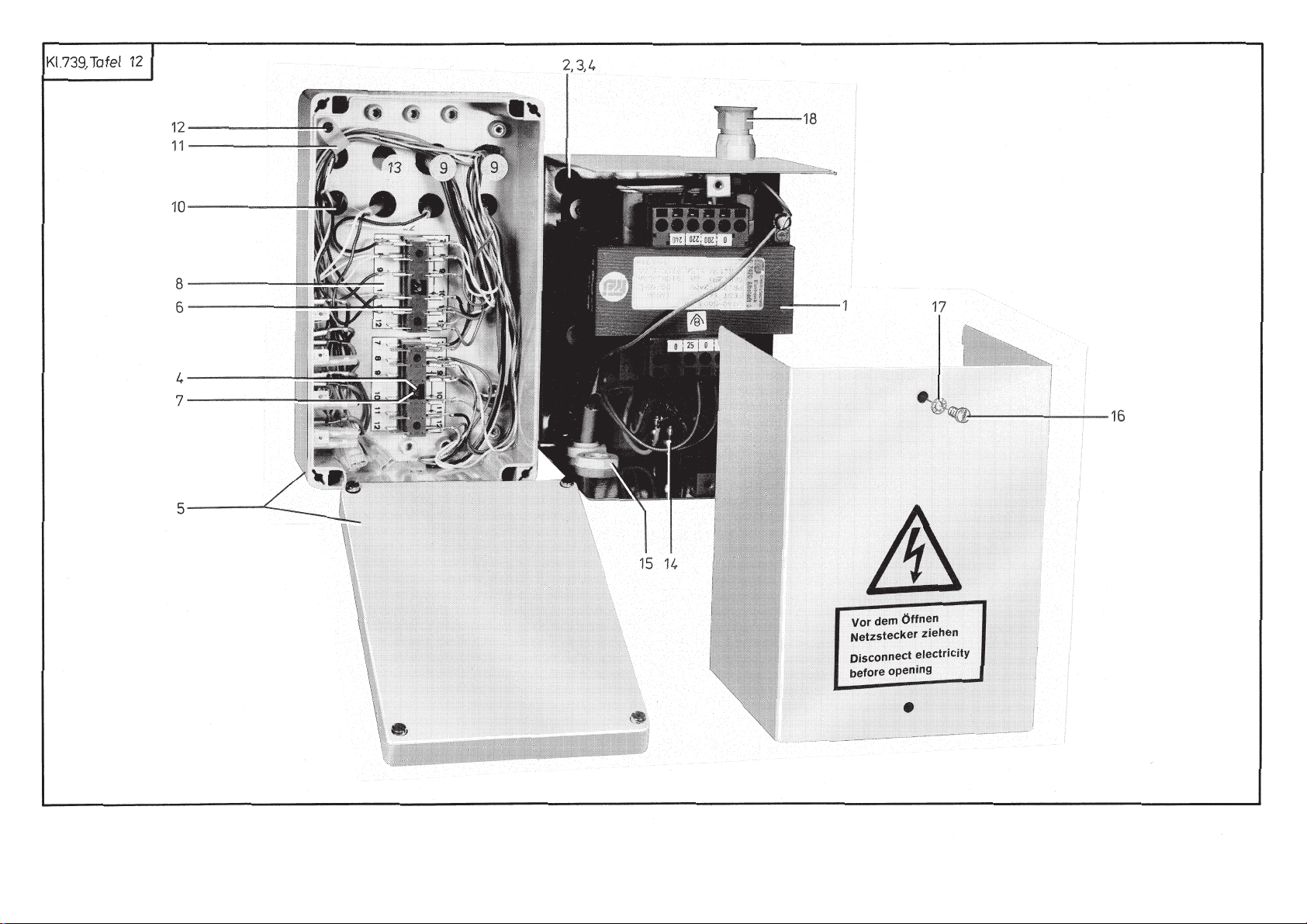

012Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

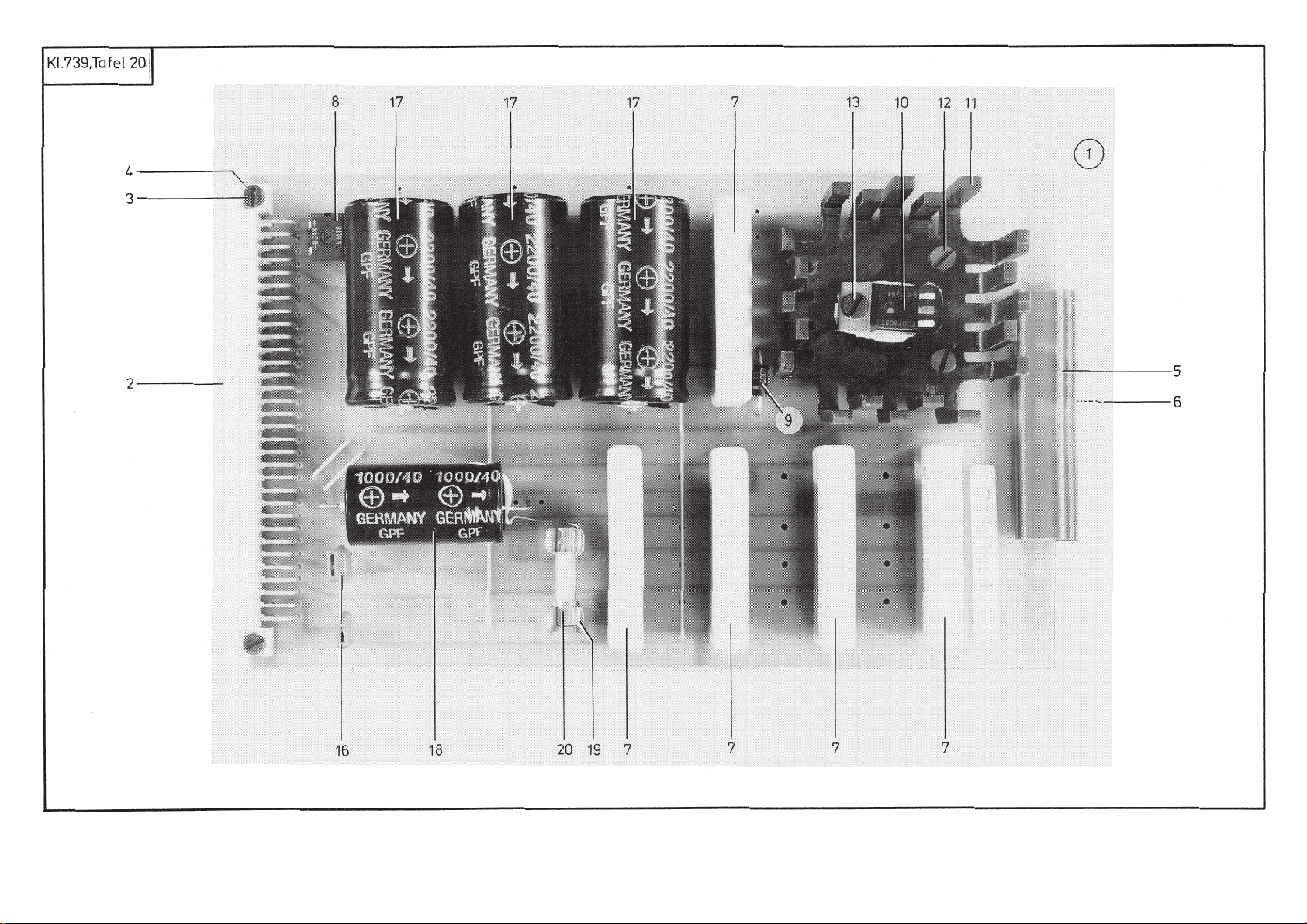

1 0798 500445 Transformator10623
2 9203 003668 Zyl.-Schraube10624
3 0911 000267 Zahnscheibe10625
4 9231 110058 6kt.-Mutter10626
5 0798 140510 Gehäuse10627
6 9825 550001 Steckleiste10628
7 9203 313767 Senkschraube10629
8 0746 005020 Bezeichnungsschild10630
9 0211 054346 Kabeldurchführung (groß)10631
10 0798 221002 Kabeldurchführung (klein)10632
11 9840 120028 Bef.-Schelle10633
12 0739 000297 Zyl.-Schraube10634
13 0798 220504 Abdeckkappe10635
14 9825 810417 Feinsicherung T6,3A10636
14 810413 Feinsicherung T 16 A10637
15 0798 000496 Kabelbefestigung10638
16 9203 100621 Linsenschraube10639
17 0911 000267 Zahnscheibe10640
18 9840 131001 Kabelverschraubung10641
18 134001 6kt.-Mutter10642
(zu Pos. 18)
Seite/ Page:
1 von/ of
1
013Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0798 700296 Leiterplatte kpl10644
2 0798 700297 Leiterplatte kpl.10645
3 0798 126017 Montageplatte10646
4 0798 149021 Gehäuserahmen10647
5 0798 149023 Rückwand10648
6 0798 149022 Frontplatte10649
7 0798 240213 Steckleiste10650
8 9805 111001 Diode10651
9 9810 190025 Funkenlöschkondensator10652
10 0798 400003 Relais10653
11 0744 050313 Schütz10654
12 0211 054346 Kabeldurchführung10655
13 0798 001606 Kabeldurchführung10656
14 0798 500088 Nählichttrafo (220 V)10657
14 500086 Nählichttrafo (240 V10658
15 9815 590011 Iso-Gehäuse10659
16 9815 590006 Schutzschalter-10660
Einsatz (380V
16 590008 Schutzschalter-10662
Einsatz (220V)
17 9815 590004 Schutzschaltereinsatz10664
18 9840 133004 Würgenippel10665
19 9840 131004 Verschraubung10666
20 0739 000297 Zyl.-Schraube10667
21 0798 123704 Distanzbolzen10668
22 9330 200078 Scheibe10669
23 Z100 010249 Flachsteckhülse10670
24 9840 104011 Schutzkappe10671
25 0744 024356 Flachsteckhülse10672
26 9840 104212 Schutzkappe10673
Seite/ Page:
1 von/ of
1
014Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0797 000882 Druckregelventil kpl.10674
6 0797 000638 Winkel10675
7 9330 000127 Scheibe10676
8 9231 110137 6kt.-Mutter10677
15 P125 000016 Schl.-Verschr.10678
16 0797 000333 Magnetventil10679
17 0744 023566 Stecknippel10681
18 9792 071010 Blindstopfen10682
19 0797 002016 Schlauchtülle10683
20 9710 982003 Schalldämpfer10684
21 0742 021623 Leitung kpl.10685
22 0739 000297 Zyl.-Schraube10686
23 0213 000370 Zyl.-Schraube10687
24 0557 000111 Zahnscheibe10688
25 0797 002201 Y-Verbindung10689
27 0744 009516 Luftpistole10690
28 0797 003063 Spiralschlauch10691
29 9202 003297 Zyl.-Schraube10692
30 9825 510001 Nähleuchte10693
31 App. 001125 Bolzen10694
32 9202 023288 Zyl.-Schraube10695
33 9825 175011 Steckgehäuse10696
34 9825 175000 Stiftleiste10697
35 9825 175001 Buchsenleiste10698
36 0798 481241 Stecker10699
37 0798 481226 Kupplung10701
38 9825 130301 Stecker10702
39 9840 104201 Flachsteckhülse10703
40 Z100 010249 Flachsteckhülse10704
41 9840 104011 Schutzkappe10705
42 9840 104212 Isoliertülle10706
43 0798 424203 Klemmstück10707
44 9815 710002 lnduktivgeber10708
45 0742 043819 Bügel10709
46 0246 004138 Lagerbock10710
47 9203 003101 Zyl.-Schraube10711
(2-er Block)
(Positionsgeber)
48 9202 001708 Zyl.-Schraube10712
49 0227 000596 Gewindelasche10713
50 9203 003158 Zyl.-Schraube10714
51 9330 000068 Scheibe10715
52 0739 000085 Bef.-Blech10716
53 0739 000408 Basisschalter10717
54 9825 180301 Gehäuse10718
55 9825 180300 Gehäuse10719
56 0798 482470 Kontaktstift10720
57 9840 106003 Kontakthülse10721
58 0744 001972 T-Stück10722
59 0700 002295 Schraubhaken10723
015Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 MG50 004162 Halter10724
2 MG50 005022 Trägerplatte10725
3 MG50 005041 Blech10726
4 N311 000012 Distanzscheibe10727
5 9203 313668 Senkschraube10728
6 MG50 005026 Deckel10729
7 9234 000117 Stop-Mutter10730
8 9330 000137 Scheibe10731
9 9217 301367 Linsenschraube10732
10 9330 000127 Scheibe10733
11 9234 000107 Mutter10734
Seite/ Page:
1 von/ of
1
016Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
3 0798 163604 Sichtscheibe10735
5 0219 000353 Linsenschraube10736
8 0798 422411 Codierschalter10737
9 0798 422412 Endkappe links10738
10 0798 422413 Endkappe, rechts10739
11 Z100 011259 Überwurfmutter10740
12 Z100 011226 Überwurfmutter10741
13 Z100 011260 Kappe, schwarz10742
14 9815 310029 Kappe, rot10743
15 Z100 011255 Tastschalter10744
16 Z100 011223 Mutter10745
Seite/ Page:
1 von/ of
1
017Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0798 180404 Leiterplatte kpl.10746
2 0798 160207 Diode10747
3 0798 483207 DIL-Fassung10748
4 0798 163603 Anzeige10749
5 9825 390114 Sockelstreifen10750
6 0798 167113 IC-Decoder10751
7 0798 167114 IC-Buffer10752
8 0798 167115 IC-Buffer10753
9 9810 150231 Kondensator10754
10 0746 002623 Kondensator10755
11 9810 121061 Kondensator10756
12 0798 268024 Induktivität10757
13 9810 419126 Widerst. Array10758
14 9810 419151 Widerst. Array10759
15 0798 422414 Steckerleiste10760
Seite/ Page:
1 von/ of
1
018Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0798 180111 Leiterplatte K.10761
2 9825 336404 Steckleiste10762
4 9325 602280 Rohrniet10763
5 0744 061117 Griffleiste10764
6 0798 446172 Bez-Streifen10765
7 0798 167007 IC-8031 uP10766
8 0798 167128 IC-8253Tirner10767
9 0798 167110 IC-6116RAM10768
10 0798 167111 IC-40H373-Latch10769
11 0798 167112 IC-40H032-OR10770
12 0798 167113 IC-40H138-Dec.10771
13 0798 167114 IC-40H240-Buf.10772
14 0798 166510 IC-L6O3Darl-Arr.10773
15 9805 750002 IC-8043i/OPort10774
16 0798 167104 IC-34049 Hex-lnv.10775
17 0798 483207 DIL-Sockel10776
18 0798 167505 DIL-Sockel10777
19 0741 002600 Akkurnulator10778
20 0798 160207 Diode10779
21 0798 268024 Induktivität10780
22 0798 167951 Ouarz10781
23 9810 150231 Kondensator10782
24 0798 262071 Kondensator10783
25 9810 150233 Kondensator10784
26 0798 261047 Kondensator10785
27 9810 121080 Kondensator10786
28 9810 121011 Kondensator10787
29 9805 180001 Transistor10788
30 9805 160001 Transistor10789
31 0744 013136 Transistorhalter10790
32 9810 428126 Widerst.-Array10791
33 9810 419109 Widerst.-Array10792
34 9810 419138 Widerst.-Array10793
35 0744 023972 Widerstand10794
36 Z151 000322 Widerstand10795
37 0744 023976 Widerstand10796
38 9810 321123 Widerstand10797
39 0744 023978 Widerstand10798
40 0798 523083 Widerstand10799
41 9810 321134 Widerstand10800
42 0746 005580 Widerstand10801
43 9810 321151 Widerstand10802
44 0798 262396 Kondensator10803
45 0798 483201 IC-Fassung10804
46 0744 023973 Widerstand10805
47 0798 740144 P Baustein progr.10806
019Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0798 180265 Leiterplatte kpl.10807
3 9825 336404 Messerleiste10808
4 9325 602280 Rohrniet10809
5 0744 061117 Griffleiste10810
6 0798 446176 Bez.-Streifen10811
7 0798 167007 IC-Mikroprozessor10812
8 0798 167128 IC-Timer10813
9 0798 167111 IC-Latch10814
10 0798 167010 IC-EPROM10815
11 0798 167116 IC-NOR10816
12 0798 167125 IC-Schm. Tr.10817
13 9805 711027 IC-IK-FF10818
14 0798 167126 IC-CLKGenerator10819
15 9810 321051 Widerstand10820
16 0798 521416 Widerstand10821
17 0744 023978 Widerstand10822
18 0798 522509 Widerst.-Array10823
19 9810 419138 Widerst.-Array10824
20 9810 321134 Widerstand10825
21 0744 023973 Widerstand10826
22 9810 321101 Widerstand10827
23 0798 167505 IC-Fassung10828
24 9810 150231 Kondensator10829
25 9810 121061 Kondensator10830
26 9810 121080 Kondensator10831
27 9810 121011 Kondensator10832
28 0798 262071 Kondensator10833
29 Z151 000291 Kondensator10834
30 0746 002779 Kondensator10835
31 0798 268024 Induktivität10836
32 0798 167951 Ouarz10837
33 9805 111002 Diode10838
34 0798 160419 Zehnerdiode10839
35 9805 164001 LL-MOSFET10840
Seite/ Page:
1 von/ of
1
020Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0798 180121 Leiterplatte kpl.10841
2 9825 336404 Steckleiste10842
3 9203 002477 Zyl.-Schraube10843
4 9231 110028 6kt.-Mutter10844
5 0744 061117 Griffleiste10845
6 0798 446171 Bez.-Streifen10846
7 0551 003338 Brückengleichrichter10847
8 9805 120002 Brückengleichrichter10848
9 9805 111001 Diode10849
10 9805 511003 Spannungsreg. 5V10850
11 0744 050542 Kühlkörper10851
12 9203 003078 Zyl.-Schraube10852
13 9203 003058 Zyl.-Schraube10853
14 9231 110038 6kt.-Mutter10854
15 0739 000298 Zahnscheibe10855
16 9810 150231 Kondensator10856
17 9810 111704 Kondensator10857
18 9810 110505 Kondensator10858
19 Z151 000941 Sicherungshalter10859
20 9825 810416 Sicherung10860
Seite/ Page:
1 von/ of
1
021Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0798 149014 Gehäuserahmen10861
2 0798 149015 Frontplatte10862
3 0798 149016 Rückwand10863
4 9815 580005 Hauptschalter10864
5 0798 241018 Klemmleiste10865
6 0798 241002 Abdeckung, gelb10866
7 9840 131003 Kabelverschraubung10867
8 9840 134003 Gegenmutter10868
9 9840 131001 Kabelverschraubung10869
10 9840 134001 Gegenmutter10870
11 0798 283001 Leuchte10871
Seite/ Page:
1 von/ of
1
022Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0739 005023 Bügel10872
2 9203 313638 Senkschraube10873
3 0739 005012 Hutmutter10874
4 9330 000088 Scheibe10875
5 0739 005028 Ansatzschraube10876
6 0739 005019 Rolle10877
7 0739 005010 Distanzhülse10878
8 9203 100001 Linsenschraube10879
9 9330 000068 Scheibe10880
10 0739 005046 Gewindestift10881
11 9231 110038 6kt.-Schraube10882
12 9203 100618 Linsenschraube10883
13 0739 005056 Druckstück10884
14 9203 313638 Senkschraube10885
Seite/ Page:
1 von/ of
1
023Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0739 005012 Hutmutter10886
2 9330 000088 Scheibe10887
3 0739 005010 Distanzhülse10888
4 0739 005019 Rolle10889
5 0739 005028 Ansatzschraube10890
6 0739 005009 Lasche10891
Seite/ Page:
1 von/ of
1
024Tafel/ Table:
Seite/ Page:
1 von/ of
6
Teile-Nr. Tafel
0271 00007211039
0271 00007811040
0271 00008511041
0271 00011211042
0271 00012411043
0271 00019311044
0271 00019711045
0271 00019911046
0271 00020411047
0271 00020511048
0271 00020611049
0271 00020711050
0271 00020811051
0271 00021011052
0271 00021211053
0271 00021511054
0271 00021711055
0271 00022211056
0271 00022711057
0271 00027311058
0271 00029811059
0271 00030111060
0271 00045511061
0271 00045611062
0271 00046211063
0271 00049111064
0271 00050211065
0271 00050611066
0271 00051611067
0271 00075611068
0271 00087311069
0271 00102711070
0271 00103411071
0271 00106311072
005
005
005
005
006
006
006
006
006
006
006
006
006
006
006
006
006
006
006
006
006
006
008
008
008
008
005
005
005
008
006
008
008
005
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0271 00106811073
0271 00109111074
0271 00111911075
0271 00138511076
0271 00209511077
0271 00210111078
0271 00210311079
0271 00211711080
0271 00211911081
0271 02114011082
0272 07088611083
0380 00012211084
0396 15583011085
0420 00024611086
0421 00022211087
0523 00002811088
0531 00046011089
0531 00046411090
0531 00047111091
0551 00333811092
0556 00007111093
0557 00011111094
0557 00121911095
0557 001494 B11096
0558 00069311097
0558 00128011098
0570 00005511099
0570 00057911100
0570 00122811101
0570 00124911102
0570 00125011103
0570 00125411104
0570 01000711105
0700 00004311106
005
008
008
006
008
008
008, 010
008
008
008
008
004
008
008
006
001
008
004
003, 007
020
004
014
001
004
003, 009
004
005
007
002
008
008
008
005
001
0700 00004411107
0700 00004511108
0700 000055 A11109
0700 00173611110
0700 00174611111
0700 00174711112
0700 00229511113
0713 00030211114
0718 00221911115
0722 00329211116
0722 00329711117
0725 000520 B11118
0739 00003011119
0739 00006111120
0739 00008111121
0739 00008511122
0739 000088 A11123
0739 00009011124
0739 00009711125
0739 00009911126
0001 000907 010010892
0002 005889 070010893
0002 007504 101510894
0002 007504 102010895
0002 008308 332510896
0002 008930 009010897
0002 008930 010010898
0052 00036910899
0077 11022010900
0077 11023010901
0171 00101510902
0204 00005610903
0211 00000310904
0211 00000710905
001
001
001
001
001
001
014
001
001
006
006
001, 004
003
001
001
001, 014
001
001
001
001
010
005
011
011
005
008
006
010
001
001
006
004
008
008
0211 00001810906
0211 00002210907
0211 00002310908
0211 00002510909
0211 00002710910
0211 000100 A10911
0211 00010610912
0211 00010910913
0211 000141 A10914
0211 00020810915
0211 00025610916
0211 00025710917
0211 00029910918
0211 00030210919
0211 000305 A10920
0211 000306 A10921
0211 000306 B10922
0211 00031710923
0211 00033110924
0211 00033210925
0211 00035510926
0211 00036110927
0211 00037610928
0211 000390 K10929
0211 000391 A10930
0211 00039410931
0211 00039510932
0211 00039710933
0211 00039810934
0211 00040710935
0211 00040810936
0211 00045910937
0211 00051810938
0211 00052010939
008
008
008
008
008
006
005
005
005
005
008
008
005
005
005
005
005
005
005
005
005
005
005
005
005
005
005
005, 007
005
005
005
006
006
006
024Tafel/ Table:
Seite/ Page:
2 von/ of
6
Teile-Nr. Tafel
0211 00063310940
0211 00063410941
0211 00063510942
0211 00064410943
0211 000646 A10944
0211 00064810945
0211 00069910946
0211 00080610947
0211 00103310948
0211 00110710949
0211 00112410950
0211 00122710951
0211 00828510952
0211 00908610953
0211 00916110954
0211 00916310955
0211 00975010956
0211 00983010957
0211 00984510958
0211 00985810959
0211 00985910960
0211 00986110961
0211 00987210962
0211 00987510963
0211 00987910964
0211 009896 A10965
0211 00990710966
0211 00996710967
0211 01008110968
0211 01008910969
0211 010092 A10970
0211 01009710971
0211 01040110972
0211 010404 A10973
004
008
008
008
008
008
010
005, 006
005
008
008
006
008
001
008
008
007
005
005
007
007
007
007
007
007
007
007
007
007
007
007
007
007
007
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0211 01040910974
0211 01041110975
0211 01041310976
0211 01042110977
0211 01042210978
0211 01042610979
0211 01043110980
0211 05021410981
0211 05021510982
0211 05024810983
0211 05434610984
0212 00015110985
0212 00062710986
0213 00037010987
0216 00004210988
0216 00005210989
0216 000068 A10990
0216 00007010991
0216 00010310992
0216 00013410993
0216 00020910994
0216 00028810995
0216 00059110996
0216 000603 K10997
0216 00114610998
0219 00035310999
0219 000369 A11000
0223 00023711001
0223 00023811002
0223 00024511003
0223 00064611004
0223 00064811005
0223 00066911006
0223 00504711007
007
007
007
007
007
007
007
006
006
008
012, 013
005
005
014
005
004, 005
005
008
004
009
004
006
006
006
006
006, 007, 016
007
004, 005, 008
008
004
005
006, 008
001
006
0227 00059611008
0240 00069611009
0244 00032811010
0244 00038111011
0244 00038811012
0244 00039611013
0244 00039811014
0244 00039911015
0244 00040011016
0244 00040111017
0244 00040311018
0244 00040411019
0244 00041311020
0244 00041411021
0244 00041511022
0244 00050111023
0244 00070011024
0246 00032011025
0246 00032611026
0246 00034811027
0246 00413811028
0252 00238811029
0255 00012911030
0264 00076211031
0265 00075311032
0271 00001111033
0271 00002611034
0271 00002911035
0271 00004711036
0271 00005411037
0271 00006511038
0739 00010211127
0739 00013811128
0739 00014211129
014
001
007
006
006
006
006
006
006
006
006
006
006
006
006
008
003
002
006
006
014
003
002
008
008
006
005
006
005
005
005
001
001
003
0739 00014311130
0739 00015011131
0739 00016311132
0739 00018811133
0739 00020311134
0739 00020411135
0739 00020711136
0739 00029711137
0739 00029811138
0739 00034711139
0739 00040811140
0739 00052811141
0739 00053111142
0739 00053211143
0739 00059511144
0739 00061611145
0739 00104311146
0739 00104511147
0739 00105411148
0739 00106011149
0739 00106111150
0739 00106611151
0739 00107111152
0739 00107511153
0739 00107711154
0739 00107911155
0739 00108111156
0739 00108311157
0739 00108611158
0739 00108811159
0739 00109011160
0739 00109211161
0739 00109611162
0739 00109711163
003
003
003
007
001
001
001
012, 013, 014
020
007, 009
014
003
003
003
002
001
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
024Tafel/ Table:
Seite/ Page:
3 von/ of
6
Teile-Nr. Tafel
0739 00110011164
0739 00110111165
0739 00110311166
0739 00110511167
0739 00110711168
0739 00110811169
0739 00111111170
0739 00111411171
0739 00111611172
0739 00111911173
0739 00112311174
0739 00112711175
0739 00113111176
0739 00113311177
0739 001138 B11178
0739 00114211179
0739 001143 K11180
0739 00115111181
0739 00115311182
0739 00116111183
0739 00116911184
0739 00117011185
0739 00118111186
0739 00500911187
0739 00501011188
0739 00501211189
0739 00501911190
0739 00502311191
0739 00502811192
0739 00503411193
0739 00504611194
0739 00505611195
0741 00260011196
0742 00502711197
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
004
003
023
022, 023
022, 023
022, 023
022
022, 023
002
022
022
018
001
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0742 00511011198
0742 02162311199
0742 04018811200
0742 04024111201
0742 04138611202
0742 04381911203
0744 00113111204
0744 00115511205
0744 001801 B11206
0744 00197211207
0744 00951611208
0744 01313611209
0744 02060911210
0744 02356611211
0744 02397211212
0744 02397311213
0744 02397611214
0744 02397811215
0744 02435611216
0744 05031311217
0744 05054211218
0744 06111711219
0746 00005611220
0746 000263 A11221
0746 00026511222
0746 00027211223
0746 00262311224
0746 00277911225
0746 00502011226
0746 00558011227
0791 00000711228
0791 00108111229
0791 00109111230
0791 00109511231
001
014
001
001
007
014
001, 004
004
006
014
014
018
004
014
018
018, 019
018
018, 019
013
013
020
018, 019, 020
001
001
001
001
017
019
012
018
010
001
001
001
0791 00109611232
0791 00131111233
0791 00660411234
0792 02527311235
0792 02527411236
0792 02527911237
0792 02528311238
0792 02528411239
0792 02528511240
0792 02528611241
0792 02529311242
0792 02529411243
0792 02529911244
0792 02530111245
0792 02530411246
0792 02532111247
0792 02532411248
0792 02535411249
0792 02537211250
0792 02538211251
0792 02539111252
0792 02539311253
0794 00071511254
0794 00076711255
0797 00033311256
0797 00063811257
0797 00088211258
0797 00201611259
0797 00220111260
0797 00224211261
0797 00306311262
0798 00049611263
0798 00160611264
0798 00215611265
001
010
010
002
002
002
002
002
002
002
002
002
002
002
002
002
002
001
003
003
003
003
002
002
014
014
014
002, 006, 014
014
006
014
012
013
007
0798 002321 A11266
0798 12290211267
0798 12370411268
0798 12601711269
0798 14051011270
0798 14901411271
0798 14901511272
0798 14901611273
0798 14902111274
0798 14902211275
0798 14902311276
0798 16020711277
0798 16041911278
0798 16360311279
0798 16360411280
0798 16651011281
0798 16700711282
0798 16701011283
0798 16710411284
0798 16711011285
0798 16711111286
0798 16711211287
0798 16711311288
0798 16711411289
0798 16711511290
0798 16711611291
0798 16712511292
0798 16712611293
0798 16712811294
0798 16750511295
0798 16795111296
0798 18011111297
0798 18012111298
0798 18026511299
003
006
013
013
012
021
021
021
013
013
013
017, 018
019
017
016
018
018, 019
019
018
018
018, 019
018
017, 018
017, 018
017
019
019
019
018, 019
018, 019
018, 019
018
020
019
024Tafel/ Table:
Seite/ Page:
4 von/ of
6
Teile-Nr. Tafel
0798 18040411300
0798 22050411301
0798 22100211302
0798 24021311303
0798 24100211304
0798 24101811305
0798 26104711306
0798 26207111307
0798 26239611308
0798 26802411309
0798 28300111310
0798 40000311311
0798 42241111312
0798 42241211313
0798 42241311314
0798 42241411315
0798 42420311316
0798 44617111317
0798 44617211318
0798 44617611319
0798 48122611320
0798 48124111321
0798 48247011322
0798 48320111323
0798 48320711324
0798 50008811325
0798 50044511326
0798 52141611327
0798 52250911328
0798 52308311329
0798 70029611330
0798 70029711331
0798 740144 P11332
0902 00067011333
017
012
012
013
021
021
018
018, 019
018
017, 018, 019
021
013
016
016
016
017
014
020
018
019
014
014
014
018
017, 018
013
012
019
019
018
013
013
018
001, 007
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0911 00026711334
0911 00051411335
0931 00198111336
0931 00198211337
0933 00007511338
0933 02003011339
0933 02256711340
0935 10312311341
0935 103262 M11342
0935 10326411343
0935 10336211344
0935 10336611345
0935 10337411346
0935 10337811347
0935 10338311348
0935 10338911349
0935 10339111350
0935 10339611351
0935 103421 M11352
0935 10342211353
0935 10342711354
0935 10343811355
0935 10355711356
0935 10356711357
0935 10357111358
0935 10380411359
0935 10404611360
0935 10405011361
0935 10405511362
0935 10406211363
0935 10406311364
0935 10407111365
0935 10407611366
0990 49012811367
012
001
007
007
005
008
008
006
006
006
007
007
007
007
007
007
007
007
006
006
006
006
008
008
009
009
009
009
009
009
009
009
009
010
0992 01752011368
0995 34061711369
0999 22075411370
1001 00311211371
1001 00312211372
1001 00913011373
1001 00922811374
10339811375
1043211376
1043611377
13400111378
145311379
321611380
3217 A11381
50008611382
53911383
59000811384
7504 00102511385
81041311386
9041 10003011387
9041 10003511388
9041 10005011389
9047 00001311390
9050 05000111391
9081 50001011392
9081 50005111393
9120 03008011394
9120 03008111395
9120 03012111396
9129 01606011397
9130 10015011398
9130 10016011399
9130 10136011400
9130 10151011401
008
001
009
006
006
001, 002, 008
009
007
007
007
012
004
011
011
013
003
013
011
012
005
006, 008
005
010
006
010
010
007
008
005
005
007
007
003
003
9130 20138511402
9130 20141411403
9130 20143311404
9201 01420711405
9201 01459711406
9201 11290811407
9201 11371711408
9201 11415711409
9202 00169811410
9202 00170811411
9202 00206311412
9202 00207311413
9202 00246711414
9202 00247811415
9202 00248311416
9202 00249311417
9202 00250311418
9202 00251311419
9202 00277711420
9202 00287311421
9202 00288711422
9202 00291811423
9202 00317811424
9202 00329711425
9202 00330711426
9202 00373811427
9202 02328811428
9203 00247711429
9203 00305811430
9203 00307811431
9203 00310111432
9203 00312811433
9203 00315811434
9203 00335711435
007
004
004
001
001
007
001
001
002
014
001, 007
002, 007
002
002, 009
001, 002, 005
009
002
002
002, 009
001
001
003
002
001, 003, 014
007
008
014
020
020
020
014
001
014
001
024Tafel/ Table:
Seite/ Page:
5 von/ of
6
Teile-Nr. Tafel
9203 00365311436
9203 00366811437
9203 00367811438
9203 00426111439
9203 10000111440
9203 10002111441
9203 10061811442
9203 10062111443
9203 11367111444
9203 11370111445
9203 23199811446
9203 31243111447
9203 31363811448
9203 31366811449
9203 31376711450
9203 31409711451
9203 31469711452
9204 20164811453
9204 20165811454
9204 20166811455
9204 20167811456
9204 20172311457
9204 20195811458
9204 20196811459
9204 20203811460
9204 20226811461
9204 20232811462
9205 10187811463
9205 10247811464
9205 10250811465
9205 10278811466
9205 16247811467
9207 16065711468
9207 17085711469
005
012
007
004
022
006, 009
022
012
006
006
007
007
022
015
012
003
004
005, 006, 007, 008
005
007
006
006
008
005
001
005
008
007
003, 005
009
005
004, 007
001
003
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
9217 30136711470
9231 11002811471
9231 11003811472
9231 11004711473
9231 11005811474
9231 11010811475
9231 11012711476
9231 11013711477
9231 11014711478
9231 11015711479
9234 00010711480
9234 00011711481
9301 02260811482
9305 00335011483
9325 60228011484
9330 00006811485
9330 00007311486
9330 00008711487
9330 00008811488
9330 00009711489
9330 00009811490
9330 00010811491
9330 00012711492
9330 00013711493
9330 20007811494
9330 20009811495
9330 90009811496
9330 90012711497
9330 90013711498
9332 50016011499
9700 10110011500
9710 98200311501
9790 20100011502
9792 07101011503
015
020
020, 022
001
012
003, 006
001
001, 004, 014
001, 003
001
015
015
010
004
018, 019
001, 009, 014, 022
001
001
022, 023
009
003, 007, 008, 009
004
001, 003, 014, 015
001, 015
013
008
007
004
001
001
002
014
009
014
9805 11100111504
9805 11100211505
9805 12000211506
9805 16000111507
9805 16400111508
9805 18000111509
9805 51100311510
9805 71102711511
9805 75000211512
9810 11050511513
9810 11170411514
9810 12101111515
9810 12106111516
9810 12108011517
9810 15023111518
9810 15023311519
9810 19002511520
9810 32105111521
9810 32110111522
9810 32112311523
9810 32113411524
9810 32115111525
9810 41910911526
9810 41912611527
9810 41913811528
9810 41915111529
9810 42812611530
9815 31002911531
9815 58000511532
9815 59000411533
9815 59000611534
9815 59001111535
9815 71000211536
9825 13030111537
013, 020
019
020
018
019
018
020
019
018
020
020
018, 019
017, 019
018, 019
017, 018, 019, 020
018
013
019
019
018
018, 019
018
018
017
018, 019
017
018
016
021
013
013
013
014
014
9825 17500011538
9825 17500111539
9825 17501111540
9825 18030011541
9825 18030111542
9825 33640411543
9825 39011411544
9825 51000111545
9825 55000111546
9825 81030211547
9825 81041311548
9825 81041611549
9825 81041711550
9840 10401111551
9840 10420111552
9840 10421211553
9840 10600311554
9840 12002611555
9840 12002811556
9840 13100111557
9840 13100311558
9840 13100411559
9840 13300411560
9840 13400111561
9840 13400311562
App. 00030111563
App. 00112511564
MG08 000007 D11565
MG41 00136411566
MG41 00164311567
MG41 00452411568
MG43 00001211569
MG43 00006211570
MG43 00251011571
014
014
014
014
014
018, 019, 020
017
014
012
010
010
010, 020
010, 012
013, 014
014
013, 014
014
005
012
012, 021
021
013
013
021
021
010
014
007
001
001
001
001
001
002
024Tafel/ Table:
Seite/ Page:
6 von/ of
6
Teile-Nr. Tafel
MG50 00252111572
MG50 00255111573
MG50 00255411574
MG50 00416211575
MG50 00502211576
MG50 00502611577
MG50 00504111578
MG50 00601111579
MG50 00604111580
MG50 00607111581
MG50 00607311582
MG50 00608811583
MG50 00609311584
MG50 00618111585
MG50 00618411586
MG5O 00614111587
N311 00001211588
P125 00001611589
Z100 01024911590
Z100 01102211591
Z100 01122311592
Z100 01122611593
Z100 01125511594
Z100 01125911595
Z100 01126011596
Z151 00029111597
Z151 00032211598
Z151 00094111599
001
001
001
015
015
015
015
001
001
001
001
001
001
001
001
001
015
014
013, 014
005
016
016
016
016
016
019
018
020
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
Loading...
