Features:
•• 600W EVX 180B Transducer
•• 30Hz - 150Hz (-10dB)
•• High-Efficiency Planar Waveguide Design
Technische Informationen
Architects and engineers
specifications
FX 20
PLANAR WAVE GUIDE
BASSHORN
•• Voice Coil Tracking Protection
Wir weisen ausdrücklich darauf hin, daß bei gehängten Lautsprecherboxen die einschlägigen
Sicherheitsbestimmungen zu beachten sind. Es
muß unbedingt qualifizierte Fachberatung in Anspruch genommen werden!
We expressly point out that the relevant safety
regulations must be observed for “flying”
loudspeaker systems. It is imperative that qualified expert advice is sought.

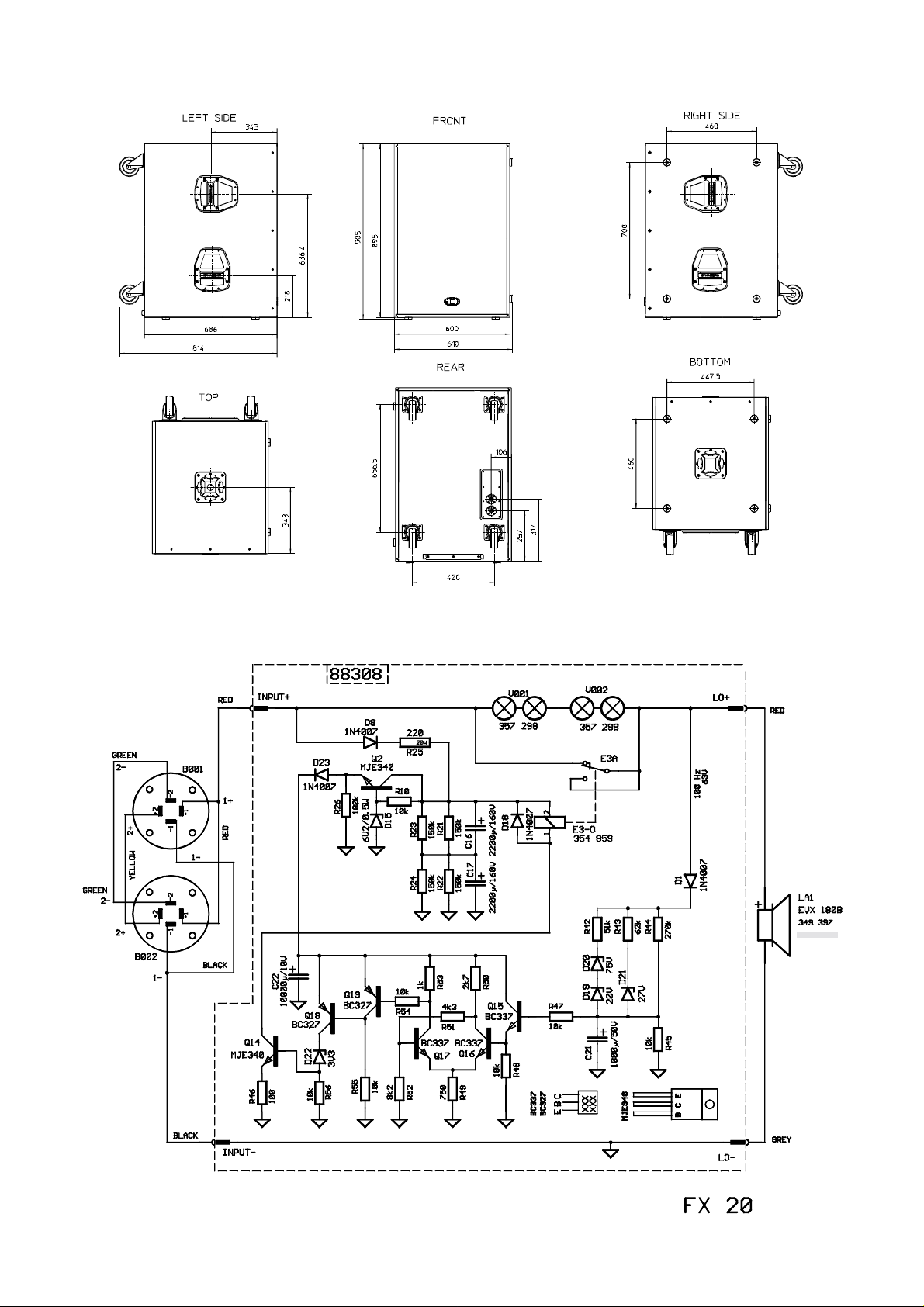

Abmessungen / Dimensions (in mm)
Frequenzgang / Frequency response
measured with Xa 4000
BESCHREIBUNG
Die DYNACORD FX 20 ist als Planar Waveguide Basshorn mit einem hochbelastbaren Electro-Voice EVX 180B
18" Woofer ausgeführt. Mit einem Übertragungsbereich
von 30Hz - 150Hz (-10dB) kann die Übergangsfrequenz
zu Mittel-Hochtonkabinetten zwischen 80Hz und 140Hz
applikationsorientiert gewählt werden. Der Electro-Voice
EVX 180B Woofer ist durch die vollelektronische VOICE
COIL TRACKING PROTECTION gegen thermische
Überlastung präzise geschützt. Extrem leistungsstarke
Endstufen bis zu 1200W an 8Ohm können deshalb zur
Erzielung größtmöglicher Dynamik als Antrieb benutzt
werden ohne dass, auch bei Fehlbedienung, eine thermische Überlastung der Schwingspule auftreten kann. Im
Überlastungsfall wird die Leistung “weich” auf sichere
Werte reduziert. Störend wahrnehmbare Abschaltvorgänge wie bei herkömmlichen Protections treten also nicht
auf. Das Gehäuse der FX 20 besteht aus 15mm starkem
Pappelsperrholz. Alle Gehäuseverbindungen sind genutet und verleimt. Die Gehäuseoberfläche ist mit extrem
strapazierfähigem Nadelfilz schwarz-meliert überzogen.
Die Box ist frontseitig durch ein pulverbeschichtetes Metallgitter und eine Akustikschaum-Frontabdeckung sicher
geschützt. Das Anschlußfeld ist mit zwei 4-poligen Speakonbuchsen für sicheren Anschluss und problemloses
Weiterschleifen ausgerüstet (IN/OUT). Die Pinbelegung
ist 1+/1-. Bei Verwendung von DYNACORD Endstufenracks oder Systemendstufen kann die gesamte Anlage
daher einfach mit 4-poligen Speakonleitungen aufgebaut
werden ohne dass versehentlich Fehlverdrahtungen entstehen können. Die 4-poligen Speakonbuchsen sind jeweils auf Pin 1+/1- und Pin 2+/2- parallelgeschaltet. Acht
großflächige, versenkte Gummifüsse bieten sicheren
Stand beim Stapeln. Durch sechs Tragegriffe und 4 robuste Rollen auf der Rückseite ist ein leichter und sicherer
Transport gewährleistet.
DESCRIPTION
The DYNACORD FX 20 is a Planar Waveguide Basshorn,
equipped with the high-power Electro-Voice EVX 180B 18"
transducer. Frequency response is 30Hz - 150Hz (-10dB),
so the crossover frequency to Mid-Hi cabinets can be chosen strictly application-oriented between 80Hz and 140Hz.
The cabinet is equipped with an electronic circuit called
VOICE COIL TRACKING PROTECTION. This circuit senses the terminal voltage of the transducer and simulates the
thermal behaviour of the woofer´s voice coil. In case of
potential thermal overload the power applied to the speaker
is reduced to a safe level. Power amps up to 1200W/8Ohms
can be used in order to have maximum dynamic range
without the danger of thermal overload in non-controlled
situations. The VOICE COIL TRACKING PROTECTION
exhibits “soft” switching characteristics, so no annoying
clicks or pops are audible. The circuitry automatically resets
after the voice coil temperature has reached a safe value.
The FX 20 cabinet is made of 15mm poplar plywood. All
corner joints and braces are grooved and glued. The cabinet
surface is covered with a heavy-duty black carpet. A powder-coated steel grille and an acoustic foam front protects
the speakers. The connector panel uses two 4-pole Speakon connectors (IN/OUT) for a safe connection and easy
daisy-chaining to other cabinets. The pin assignment is
1+/1-. Pins 2+ and 2- are also connected between the
respective two Speakon connectors. When using DYNACORD power amp racks or system amplifiers, the whole
system can be wired with 4-pole Speakon cables without
any danger of accidental wiring mistakes.
The cabinet is equipped with eight large rubber feet that
allow easy stacking. Six handles and four heavy-duty castors on the rear side guarantee easy and safe transport.
GmbH • Hirschberger Ring 45 • 94315 Straubing •Telefon (09421) 706-0 •Telefax (09421) 706-265
Änderungen vorbehalten. Subject to change without prior notice. Printed in Germany 01. 09. 2004 / 364 227
