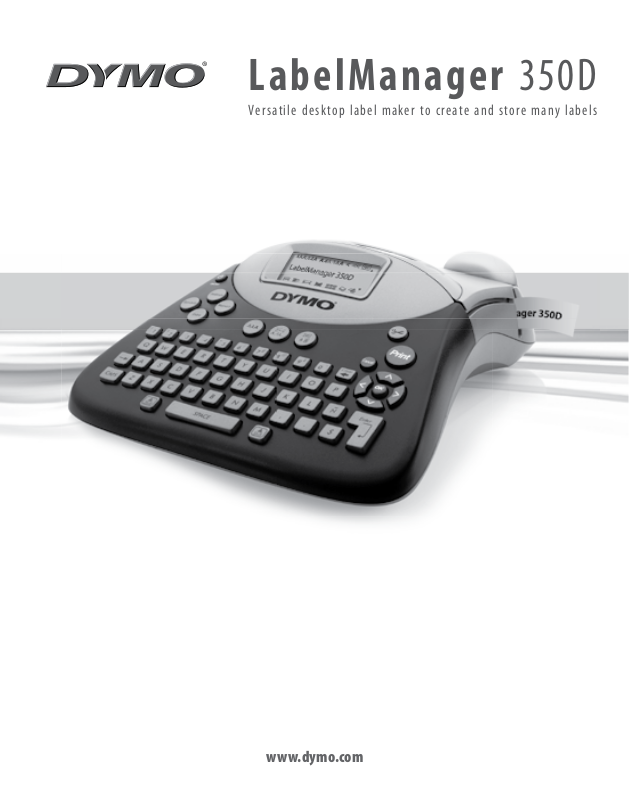

LabelManager 350D
Versatile desktop label maker to create and store many labels
www.dymo.com
Conteúdo
Acerca da sua nova impressora de etiquetas .........................................................................................................37
Registo de gar antia...........................................................................................................................................................................37
Instruções de utilização .......................................................................................................................................37
Ligação à fonte de alimentação ........................................................................................................................................................37
Ligação do adaptador de corrente ................................................................................................................................................37
Inserção da c assete de fita ................................................................................................................................................................38
Definições ...........................................................................................................................................................38
Selecção do idioma ...........................................................................................................................................................................38
Selecção de unidades de medida ......................................................................................................................................................39
Impressão da sua primeira etiqueta .................................................................................................................................................39
Alimentação .....................................................................................................................................................................................39
Ecrã LCD ............................................................................................................................................................................................39
Tecla Shift .........................................................................................................................................................................................39
Barra de espaços .............................................................................................................................................................................. 40
Retrocesso ....................................................................................................................................................................................... 40
Cancelar ........................................................................................................................................................................................... 40
Teclas de navegação ........................................................................................................................................................................ 4 0
Formataç ão da sua etiqueta .................................................................................................................................40
Alteração do tipo de letra ................................................................................................................................................................ 40
Adição de estilos de letra ................................................................................................................................................................. 40
Emoldurar o seu texto ...................................................................................................................................................................... 41
Criação de etiquetas de várias linhas ................................................................................................................................................41
Utilização de formatos mis tos .......................................................................................................................................................... 41
Utilização de tabulações ...................................................................................................................................................................42
Utilizaç ão de símbolos e caracteres especiais ........................................................................................................42
Adição de símbolos ...........................................................................................................................................................................42
Adição de caracteres internacionais .................................................................................................................................................43
Símbolos de unidades monetár ias....................................................................................................................................................43
Opções de impressão............................................................................................................................................43
Impressão de várias cópias ...............................................................................................................................................................43
Impressão em série das suas etiquetas .............................................................................................................................................43
Selecção de um comprimento de etiqueta fi xo ................................................................................................................................43
Pré-visuali zação da etiqueta ........................................................................................................................................................... 44
Alinhamento do texto ...................................................................................................................................................................... 44
Alteração da opção de corte ............................................................................................................................................................ 4 4
Ajuste do contraste de impressão .................................................................................................................................................... 44
Utilizaç ão da memória da impr essora de etiquetas .............................................................................................. 44
Memorização de texto das etiquetas ............................................................................................................................................... 4 4
34
Memorização de formatos ................................................................................................................................................................45
Recuperaç ão de etiquetas e formatos memorizados ........................................................................................................................45
Cuidados a te r com a sua impressora de etiquetas .................................................................................................45
Limpeza da impressora de etiquetas ................................................................................................................................................45
Cassetes de fita DYMO D1 ......................................................................................................................................47
Adaptado r de corrente .........................................................................................................................................47
Diagnóstico de anomalias .....................................................................................................................................48
Informação ao cliente ..........................................................................................................................................49
Informação ambient al .........................................................................................................................................49
35
21 22
20
1
19
18
17
16
15
7
14
13
9
101112
9
68
Figura 1 Impressora Electrónica de Etiquetas LabelManager 350D
1 Saída de f ita 9 Shift 17 Símbolos
2 Guilhotina 10 Moldura/alinhar 18 Definições
3 Imprimir 11 Es tilos/comprimen to fixo 19 Alimentação
4 Cancelar 12 Tipo de l etra 20 Memória
5 Navegação 13 Barr a de espaços 21 Con ector de aliment ação CA
6 Mudança d e linha/aceitar 14 Maiúsculas 22 E crã LCD
7 Unidade monetária 15 Tabulação
8 Retrocesso/eliminar 16 Extra
2
3
4
5
36
Acerca da sua nova impressora de
etiquetas
Com a nova Impressora Electrónica de Etiquetas LabelManager
350D da DYMO, pode criar uma amp la variedade de etiquetas
autocolantes de elevada qualidade. Pode optar por imprimir as
suas etiquet as em diferentes tamanhos e estilos. A impressora
de etiquetas utiliza cassetes de fita DYMO D1 de 6 mm, 9 mm,
12 mm ou 19 mm de largura. Estas cassetes de f ita encontramse disponíveis numa vasta gama de materiais.
Visite o site www.dymo.com para obter mais informações
acerca de como adquirir fit as e acessórios para a sua
impressora de etiquetas.
Registo de garantia
Visite o site www.dymo.com/registration para registar a
sua impressora de etiquetas online.
Instruções de utilização
Siga as instruções contidas ne sta secção para imprimir a sua
primeira etiqueta.
Ligação à fonte de alimentação
A impressora de etiquetas pode ser utiliz ada ligada a corrente
CA ou com pilhas. Para poupar energia, a impressora de
etiquetas desligar-se-á automaticamente após dois minutos
de inactividade.
Inserção das pilhas
A impressora de etiquetas funciona com seis pilhas de
tamanho AA.
Para inserir as pilhas
Remova a tampa do compartimento das pilhas. Veja a 1.
figura 2.
Figura 2
Insira as pilhas respeitando as respectivas marcas de 2.
polaridade (+ e -).
Feche a tampa do compartimento.3.
x Retire as pilhas caso não preveja a utiliz ação da
impressora de etiquetas por um período de tempo prolongado.
Ligação do adaptador de corrente
Ao ligar o adaptado r de corrente à impressora de etiquetas
estará a cortar a alimentação da mesma através das pilhas.
Para ligar o adaptador de corrente
Ligue a fic ha do adaptador de corrente ao conector de 1.
alimentação que se encontra no lado esquerdo superior da
impressora de etiquetas.
Ligue a outra e xtremidade do adaptador de corrente a uma 2.
tomada eléc trica.
x Cer tique-se de que desliga a impressora de etiquetas
do adaptador de corrente antes de retirar a cha do adaptador
da tomada eléc trica. Caso contrár io, as denições mais
recentemente guardadas na memória serão eliminadas.
37
Inserção da cassete de fita
A impressora de etiquetas é fornecida com uma cassete de f ita
DYMO D1 inserida. Visite o si te www.dymo.com para obter
informações sobre como adquirir cassete s de fita adicionais.
Para inserir a cassete de fita
Prima e solte a tampa da cassete de fita para abrir o 1.
compartimento da fita. Veja a figura 3.
Figura 3
x Na pr imeira vez que utilizar a impressora de etiquetas,
remova o car tão de protecção situado entre a cabeça de
impressão e o eixo rotativo. Veja a figura 4.
Remover
cartão
inserir
Seleccione a posição do comut ador de cassete para o 2.
tamanho da cas sete de fita que estiver a inserir. Veja
a figura 4.
Um entalhe na cassete encaixar-se-á no
comutador quando esta estiver na posição correcta.
Certif ique-se de a fita s e encontra esticada atr avés da 3.
entrada da cassete e de que a fita passa por entre os roletes
guia. Se necessário, rode a bobina para a direita para
apertar a fita.
Insira a cassete com a fita posicionada entre a cabeça de 4.
impressão e o eixo rotativo. Veja a figura 5.
ENCAIXAR!
Figura 5
Faça pressão até a cassete encaixar no devido lugar. 5.
Certif ique-se de que a fit a estão correctamente
posicionadas.
Feche a tampa da cassete de f ita e prima 6.
alimentação.
A para ligar a
Definições
É possível seleccionar o idioma e as unidades de medida
correspon dentes que a impressora de e tiquetas deverá utiliz ar.
Selecção do idioma
Pode seleccionar entre várias opções de idiomas. Por
predef inição, o idioma está def inido para inglês.
Figura 4
38
Para seleccionar um idioma
Settings
Settings
Print
Prima 1.
Utilize as teclas de setas para seleccionar 2. Set Language
(definir idioma) e prima
Seleccione o idioma pretendido e prima 3.
.
H.
H.
Selecção de unidades de medida
Pode optar por mostrar as medidas em polegadas ou em
milímetros. Por predefinição, as unidades de medida estão
definidas para polegadas.
Para definir as unidades de medida
Prima 1.
Utilize as tecl as de setas para cima e par a baixo para seleccio nar 2.
Set Units (def inir unidades de med ida) e prima
Utilize as teclas de setas para c ima e para baixo para 3.
alternar entre polegadas e milímetros e prima
.
H.
H.
Impressão da sua primeira etiqueta
Pode agora imprimir a sua primeir a etiqueta.
Para imprimir uma etiqueta
Prima o botão 1. A.
Insira tex to para criar uma etiqueta personalizada.2.
Prima o botão 3.
Parabéns! Acabou de imprimir a sua primeira etiqueta.
Continue a ler par a saber mais acerca das opções de tipo de
letra, estilos e formataç ão disponíveis.
para imprimir a etiqueta.
Ecrã LCD
O ecrã LCD da impre ssora de etiquetas exibe uma linha de
dezasseis caractere s. No entanto, pode introduzir até 99
caracteres/espaços.
O ecrã exib e também indicadores de c aracterísticas
para o informar que foi seleccionada uma determinada
característica. Veja a figura 6.
Tipo de let ra Estilo
Modo CAP S
Várias linha s
Comprime nto fixo
Figura 6
Alinhar/justificar
Moldura/
Sublinhado
Formatos mistos
Número de có pias
Barra de
deslocamento
Corte automático
Conheça a impressora de etiquetas
As secções que se seguem des crevem detalhadamente cada
característica. Familiar ize-se com a localizaç ão das teclas de
funções e caracterís ticas na impressora de e tiquetas. Veja a
figura 1.
Alimentação
O botão A liga e desliga a alimentação. Após dois minutos
de inactividade, a alimentaç ão é automaticamente desligada.
A última etiqueta criada é memorizada e exibida assim que
a alimentação seja restabelecida. As def inições de estilo
previamente seleccionadas também são recuperadas.
Modo CAPS
A tecla æ alterna entre o uso ou não de letras maiúsculas.
Quando o modo C APS é activado, o indicador do modo CAPS
(maiúsculas) é exibido no ecrã e todas as letras que digitar
serão maiúsc ulas. Quando o modo CAPS es tá desactivado,
todas as letras que digitar aparecerão em minúsculas.
Tecla Shift
A tecla F, quando utilizada em combinação com uma
tecla alfabética, muda a letra seleccionada de minúsculas
para maiúsculas. Quando utilizada em combinação com teclas
numéricas ou de funções, a tec la
F selecciona a f unção
39
alternada indicada na tecla. Por exemplo, se premir
æ
æ
æ
carácter situado à esquerda do cursor é eliminado; no entanto,
se premir simultaneamente
formataç ão da etiqueta são eliminados e o ecrã estará pronto
para que digite uma nova etiqueta.
F+
, todo o texto e a
o
Barra de espaços
A barra de es paços insere um espaço em branco no seu texto.
Retrocesso
A tecla æ elimina o carácter situado à esquerda do cursor.
F+
apaga todo o tex to e a formatação da etiqueta.
Cancelar
A tecla permite- lhe sair de um menu sem fazer uma
selecção o u cancelar uma acção.
Teclas de navegação
Pode rever e edit ar a sua etiqueta usando as te clas de setas
esquerda e direita. Pode navegar através das selecções do
menu usando as teclas de setas cima e baixo. Em seguida,
prima
H para proceder à sua selecção.
Formatação da sua etiqueta
Pode escolher entre várias opçõ es de formatação para realçar a
apresentação das suas etiquetas.
x A impressora de etiquetas memoriza a última
característica seleccionada, de for ma a que, cada vez que
aceda a um dos menus de caracter ísticas descrito nesta secção,
esteja posic ionado no último item selecc ionado a partir desse
menu.
Alteração do tipo de letra
Pode optar por entre seis tipos de letra diferentes para o seu
text o:
Arial Narrow
Arial
Normal
Arial Wide
Times New Roman
BIG
Ao especif icar um estilo de letra, esse estilo será válido para
todos os caracteres na página actual.
Para definir o tipo de letra
Prima a tecla 1. .
Utilize as teclas de setas para s e deslocar até ao tipo de letr a 2.
pretendido e prima
H.
Adição de estilos de letra
Pode optar por entre 13 estilos de letra diferentes p ara o seu
texto. Veja a figura 7.
Só pode utili zar um estilo de cada vez. Os estilos podem ser
utilizados com caracteres alfanuméricos e símbolos. Consulte
"Utilização de símbolos e carac teres especiais" para
obter mais informações acerca da impressão de símbolos.
Normal
Ver tical
Italic
Bold
Outline
Shadow
3D
Italic + bold
Italic + outline
Italic +Shadow
Italic +3D
Strikethrough
Mirror
Figura 7
Para definir o estilo de letra
Prima a tecla 1. .
Utilize as teclas de setas para s e deslocar até ao estilo 2.
pretendido e prima
H.
40
Emoldurar o seu texto
Underline
DYMO
DYMO
DYMO
Square Box
DYMO
DYMO
DYMO
DYMO
DYMO
DYMO
Pointed Box
DYMO
DYMO
Rounded B ox
DYMO
DYMO
DYMO
DYMO
Crocodi le Box
DYMO
Scroll B ox
DYMO
DYMO
3D Box
Dots
Wood Grain
Bricks
Checkers
Parquet
Diamonds
Weave
Pode realçar ainda mais o seu texto escolhendo um es tilo
de sublinhado, de moldura ou de fundo. Uma etiqueta pode
ser sublinhada o u contida numa moldura ou fundo, mas não
simultaneamente. Os estilos disponíveis estão ilustrados na
figura 8.
Figura 8
Para definir o estilo de moldura
Prima a tecla 1. .
Utilize as teclas de setas para s e deslocar até ao estilo de 2.
moldura pretendido e prima
Nas etiquetas de duas linhas, ambas as linhas são sublinhadas.
No entanto, ambas as linhas são inseridas numa única moldura
para os estilos de moldura.
H.
Criação de etiquetas de várias linhas
O número de linhas que pode imprimir numa etiqueta
depende do tamanho da fita que estiver a utilizar:
Máximo de três linhas nas etiquetas de 19 mm•
Máximo de duas linhas nas etiquet as de 9 mm e 12 mm•
Máximo de uma linha nas etiquetas de 6 mm•
Para criar uma etiqueta de várias linhas
Digite o tex to para a primeira linha e prima 1. D. No ecrã é
inserido um c arácter de nova linha ë no fim da primeira
linha exibida no ecrã, mas este não será impresso na
etiqueta.
Digite o tex to para a segunda linha. O ecrã exibe a linha 2.
na qual está ac tualmente a digitar tex to. O exemplo que
se segue indica que a segunda linha é a linha actual na
etiqueta.
Pode servir-se das teclas de setas para se deslocar de uma 3.
linha para a outra.
Utilização de formatos mistos
Pode optar por utilizar tipos de letra e estilos de formatos
diferentes no texto de uma etiqueta, bast ando para tal dividir
a etiqueta em blocos de texto ou páginas. Cada p ágina é
separada por uma quebra de página.
O número de linhas que podem ser inseridas numa página
é determinado pela largura da etiqueta. Pode inserir duas
quebras de página numa etiquet a.
x Os padrões de alinhamento, sublinhado, estilos de moldura
e fundo não podem ser misturados numa etiqueta. Estes
estilos aplicam-se a toda a etiqueta.
Para inserir uma quebra de página
Introduza e formate o texto para a primeira página da 1.
etiqueta.
Prima 2.
.
Utilize as teclas de setas para seleccionar 3. Insert Format
Break (inserir quebra de formato) e prima
Continue a digitar e a formatar o te xto para a página 4.
seguinte da etiqueta.
H.
41
Utilização de tabulações
Settings
æ
É possível inserir tabulações numa etiqueta para alinhar o texto
nas etiquet as de várias linhas. As tab ulações estão justi ficadas à
esquerda e o e spaço predefinido é d e 50 mm.
Para alterar o espaço entre tabulações
Prima 1.
Utilize as teclas de setas para seleccionar 2. Set Tab Length
(definir tamanho da tabulação) e prima
Utilize as teclas de setas para c ima e para baixo para 3.
aumentar ou diminuir a definição de tabulações e, em
seguida, prima
.
H.
H.
Para inserir uma tabulação
Digite o seu tex to.1.
Prima a tecla 2.
e continue a digitar o texto.
Utilização de símbolos e caracteres
especiais
Pode inserir sí mbolos e outros carac teres especiais na sua
etiqueta.
Adição de símbolos
A impressora de etiquetas suporta o conjunto de símbolos
expandidos ilustrados na figura 9.
Para adicionar um símbolo
Prima 1. . A primeira linha de símbolos indicada no
quadro é exibida no ecrã.
Utilize as teclas de setas para se deslocar até ao símbolo 2.
desejado. As s etas esquerda e direit a percorrem
horizonta lmente as linhas de símbolos. A s teclas de setas
para cima e par a baixo percorrem ver ticalmente as linhas de
símbolos. Para visualizar rapidamente uma linha de símbolos,
pode premir a l etra correspondente à li nha desejada.
Quando localizar o símbolo pretendido, prima 3.
adicionar o símbolo ao texto da sua etiqueta.
H para
Figura 9
42
Adição de caracteres internacionais
Print
Print
A impressora de etiquetas suporta o conjunto de caracteres
expandidos latinos utiliz ando a tecnologia RACE. Semelhante
à utilização do teclado de um telemóvel, se premir várias vezes
uma letra num curto espaço de tempo, percorrerá variações
dessa letra.
Por exemplo, se premir rapidamente a letra a, visualizará
a à á â ã ä å acontecendo o me smo com todas as variações
disponíveis. A ordem pela qual as variações do carác ter
aparecem depende do idioma que seleccionou.
Símbolos de unidades monetárias
A tecla da unidad e monetária € também ut iliza a tecnologia R ACE
e percorre vá rios símbolos de unidade s monetárias: € £ $ ¢ ¥
A ordem pela qual e stes símbolos aparecem depende da
versão do teclado e do idioma que seleccionou.
Opções de impressão
Pode imprimir várias cópias da mesma etiqueta, imprimir
etiquetas em série e com comprimento definido, rever o texto
e o formato da etiqueta e ajustar o contraste de impressão.
Impressão de várias cópias
Pode imprimir até 16 cópias de uma etiquet a de uma só
vez. Quando a função Auto-Cut (corte automático) está
desactivada, é impress a uma linha de corte a tracejado entre
cada etiqueta.
Para imprimir várias cópias de uma etiqueta
Prima 1. e, em seguida, utilize as teclas de setas para
seleccionar # Copies (n.º de cópias).
Prima a tecla de seta para cima para aumentar o número de 2.
cópias a imprimir.
Prima a tecla de seta para baixo para começar a diminuir o 3.
número de cópias a partir de 16.
Prima 4.
H.
Prima 5.
x Poderá ocorrer uma curta pausa entre a impressão de cada
etiqueta em formatos mais complexos. Quando a impressão
para iniciar a impressão.
chegar ao m, o número de cópias a imprimir recupera o valor
predenido de 1.
Impressão em série das suas etiquetas
É possível imprimir uma série de e tiquetas com números por
ordem cres cente.
O número de etiquetas em série depende do número de cópias
que seleccionou para impressão. Só a última série de números
a seguir a qualquer letra, espaço ou pontuação ser á impressa
em série. Por exemplo, abc123 será impresso como abc123,
abc124, abc125; e 123-998 será impresso como 123-998, 123999, 123-1000, etc..
Para imprimir as suas etiquetas em série
Digite o tex to da sua etiqueta.1.
Seleccione o número de etiquetas a imprimir conforme se 2.
descreve em Impressão de várias cópias.
Prima 3.
.
Utilize as teclas de setas para seleccionar 4. Incremental
Print (impressão por ordem crescente) e prima
Prima 5.
.
H.
Selecção de um comprimento
de etiqueta fixo
Normalmente, o com primento da etiquet a é determinado pela
extens ão do texto inserido. No e ntanto, poderá desejar c riar uma
etiqueta p ara um fim especí fico que tenha um compri mento fixo,
independen temente da extensão d o texto.
Pode especi ficar um comprim ento definido para u ma etiqueta
em incremento s de 2 mm, entre os 40 mm e os 40 0 mm. O
comprimento f ixo predefi nido é de 100 mm. Qualquer alteraç ão ao
comprimento f ixo permanecerá ac tiva até que a altere novam ente.
Para definir o comprimento da etiqueta
Prima 1. F + .
Utilize as teclas de setas para seleccionar 2. ON (ligar) e prima
H.
Prima a tecla de seta para cima para aumentar o 3.
comprimento.
Prima a tecla de seta para baixo para diminuir o 4.
comprimento.
43
Prima 5. H para definir o comprimento fixo.
Settings
Settings
Memory
Depois de impr imir a etiqueta, prima 6.
desactivar a definição de comprimento de etiqueta fixo;
caso contrário, todas as etiquetas subsequentes serão
impressas com este comprimento fixo.
6 para
Pré-visualização da etiqueta
É possível pré -visualizar o texto ou formato da sua etiqueta
antes de a imprimir. Uma etiqueta de várias linhas é prévisualizada como uma só linha.
Para pré-visualizar a sua etiqueta
Prima 1. .
Utilize a tecla de seta para baixo para seleccionar 2. Print
Preview (pré-visualização) e prima
Utilize as teclas de setas para s eleccionar 3. Tex t (texto) ou
Format (fo rmato).
Se seleccionar Tex t, o texto da etiqueta será exibido ao longo
do ecrã. Se seleccionar Format, o formato seleccionado é
exibido por breves instantes.
H.
Alinhamento do texto
Na impressão de uma etiqueta de comprimento definido, pode
optar por alinhar o texto à esquerda, ao centro ou à direita
da etiqueta. Para etiquetas de várias linhas, todas as linhas
de texto são alinhadas à esquerda, ao centro ou à direita em
relação umas às outras.
Para alinhar o texto
Prima 1. F + .
Utilize as teclas de setas para s eleccionar o alinhamento 2.
desejado e prima
Prima 3.
6 para desac tivar a defini ção de alinhamento.
H.
Alteração da opção de corte
Pode optar pelo corte automático de cada etique ta após
a impressão ou pode cortá-la manualmente ut ilizando
a tecla da guilhotina. Por predef inição, as etiquetas são
automaticamente cortadas. Quando seleccionar o corte
manual e imprimir várias cópias ou etiquetas em sér ie, é
impressa uma linha de corte a tr acejado entre cada etiqueta.
Para alterar a opção de corte
Prima 1.
Utilize as teclas de setas para seleccionar 2. Set Auto Cut
(definir cor te automático) e prima
Utilize as teclas de setas para s eleccionar 3. Auto Cut On
(corte automático activado) ou Off (corte automático
desactivado) e, em seguida, prima
Esta definição per manecerá activa até ser alterada.
.
H.
H.
Ajuste do contraste de impressão
É possível ajus tar o contraste de impressão para regular a
qualidade de impressão ideal da sua etiqueta.
Para definir o contraste
Prima 1.
Utilize as teclas de setas para seleccionar 2. Set Contrast
(definir cont raste) e prima
Utilize as teclas de setas para s eleccionar uma das cinco 3.
definições de contraste e prima
.
H.
H.
Utilização da memória da
impressora de etiquetas
A impressora de etiquetas dispõe de uma valios a função de
memória que memoriza tex to e formatação da seguinte forma:
Memoriza automaticamente as últimas dez etiquetas •
impressas.
Permite-lhe memorizar o texto até nove etiquetas das que •
utiliza com maior frequência.
Permite-lhe atribuir um nome e memorizar até nove •
formatos de etiqueta habitualmente utilizados.
Memorização de texto das etiquetas
A impressora de etiquetas memoriza automaticamente as
últimas nove etiquetas impressas no buf fer de um texto. Além
disso, pode memorizar até nove etiquetas espec íficas que
utilize frequentemente.
Para memorizar o texto da etiqueta actual
Prima 1.
Utilize as teclas de setas para seleccionar 2. SAVE (guardar) e,
.
44
em seguida, LABEL (etiqueta). São exibidos nove campos,
Memory
Memory
que representam localizações da memória. Os campos
que estão preenchidos indicam que o texto da etiqueta se
encontra memorizado. Pode memorizar um novo tex to em
qualquer localização da memória. Contudo, se seleccionar
uma localização que esteja preenchida, o tex to da etiqueta
anterior será eliminado.
Utilize as teclas de setas para seleccionar uma localização 3.
da memória e prima
O texto da sua etiqueta é guardado e regressa à etiqueta.
H.
Memorização de formatos
Para além do tex to da etiqueta, pode memorizar até nove
formatos de etiqueta específicos que utilize frequentemente.
Esta função memoriz a apenas a informação de formatação,
não o texto da etiqueta.
Para memorizar o formato actual
Prima 1.
Utilize as teclas de setas para seleccionar 2. SAVE (guardar) e,
em seguida,
É exibida uma lista de nove campos, que repr esentam 3.
localizações da memória. Os campos que contêm f ormatos
exibem um nome. Pode memorizar novos formatos em
qualquer um dos c ampos. No entanto, se seleccionar uma
localizaç ão que esteja preenchida, o formato de etiqueta
anterior ser á eliminado.
Utilize as teclas de setas para seleccionar um campo e prima 4.
.
2.
H. A palavra NAME? (nome?) aparecerá no campo.
Introduza um nome para o formato e prima 5.
da sua etiquet a é guardado e regressa à etiqueta.
H. O formato
Recuperação de etiquetas e formatos
memorizados
Pode facilmente recuperar etiquetas e for matos guardados na
memória para utilizações p osteriores
Para recuperar etiquetas ou formatos
Prima 1.
Utilize as teclas de setas para seleccionar 2. RECALL
(recuperar) e, em seguida, LABEL (et iquet a), FOR MAT
.
(formato) ou LAST PRINTED (última impressão).
Uma lis ta de localizações da memória é exibida de forma 3.
semelhante à memorização de uma etiqueta ou formato.
Utilize as teclas de setas para seleccionar uma etiqueta ou 4.
formato a rec uperar e prima
H.
Cuidados a ter com a sua
impressora de etiquetas
A sua impressora de etiquetas foi concebida para lhe
proporcionar um serviço duradouro e sem pr oblemas,
requerendo pouca manutenção.
Limpeza da impressora de etiquetas
Limpe a sua impressora de etiquetas de tempos a tempos para
que esta se mantenha em boas condições de funcionamento.
Limpe a lâmina da guilhotina cada vez que substituir a c assete
de fita.
Para limpar a lâmina da guilhotina
Desligue a alimentação da impre ssora de etiquetas.1.
Prima as teclas 2.
CUT TEST (teste de cor te) aparece no ecrã.
Prime e mantenha premidas as teclas 3. F +
Quando conseguir aceder a ambos os lados da lâmina, solte 4.
as teclas.
Utilize uma cotonete e álcool para limpar ambos os lados 5.
da lâmina da guilhotina.
extremamente afiada. Tenha cuidado ao limpá-la.
Após a limpez a da lâmina, prima 6.
lâmina na respectiva posiç ão inicial.
x Pode também seguir este procedimento se a lâmina
da guilhotina f icar bloqueada na posição de avanço e não
se mover.
Ae em simultâneo. A mensagem
.
èA lâmina da guilhot ina é
para recolo car a
45
Para limpar a cabeça de impressão
Retire a cassete de fita.1.
Retire o utensí lio de limpeza que se encontra no interior da 2.
tampa do compartimento da f ita.
Passe com cuidado a parte almof adada do utensílio sobre a 3.
cabeça de impressão. Veja a figura 11.
Figura 11
46
Cassetes de fita DYMO D1
Largura:
Comprimento:
Preto/Transparente
Azul/Transparente
Vermelho/Transparente
Preto/Branco
Azul/Branco
Vermelho/Branco
Pre to/A zul
Preto/Vermelho
Preto/Amarelo
Pre to/Ver de
Branco/Transparente
Branco/Preto
Largura:
Comprimento:
Etiquet as flexíveis pa ra superfíci es curvas
Largura:
Comprimento:
Etiquetas permanentes
6 mm
7 m
S0720770
43610
9 mm
7 m
S0720670
40910
___ ___
___ ___
S0720780
43613
___
___
___
___
S0720790
43618
___
S0720680
409 13
S0720690
40914
S0720700
409 15
S0720710
40916
S0720720
40 917
S0720730
40918
S0720740
409 19
___ ___
___ ___
6 mm
3,5 m
9 mm
3,5 m
___ ___
6 mm
5,5 m
9 mm
5,5 m
___ ___
12 mm
7 m
S0720500
45010
S0720510
450 11
S0720520
45012
S0720530
45013
S0720540
45014
S0720550
45015
S0720560
45016
S0720570
45017
S0720580
45018
S0720590
45019
S0720600
45020
S072 0610
45021
12 mm
3,5 m
S0718040
16957
12 mm
5,5 m
S0718060
16959
19 mm
7 m
S0720820
45800
___
___
S0720830
45803
S0720840
45804
S0720850
45805
S0720860
45806
S0720870
45807
S0720880
45808
S0720890
45809
S072090 0
45810
S0720 910
458 11
19 mm
3,5 m
S0718050
16958
19 mm
5,5 m
S0718070
16960
Adaptador de corrente
Adaptado r Reino Unido S0721430 / 40075 Adaptado r Europa S0721440 / 40 076
47
Diagnóstico de anomalias
Analise as seguintes soluções p ossíveis, caso se depare com um problema durante a utilização da sua impressora.
Problema/Mensagem de erro
Ausência d e imagem no ecrã Certif ique-se de qu e a impressora es tá ligada.•
A qualidade d e impressão é fr aca. Substit ua as pilhas gasta s.•
Fraco dese mpenho da guilhoti na Limpe a lâmi na.
Impressão... Não é necess ário realizar a qu alquer acção. A mens agem desaparec e no final da
Demasi adas linhas
Excedeu o n úmero máximo de linh as permitido Mude o layout d a etiqueta ou o tama nho da fita.
Demasi ados caracte res
Excedeu o n úmero máximo de ca racteres no buf fer Apague pa rte ou todo o text o da memória interm édia.
Insira a c assete de fit a
A casset e de fita não est á inserida ou est á vazia Insira uma no va cassete de fi ta.
Pilhas f racas
As pilhas e stão praticam ente sem carga
Fita enc ravada
O motor est á parado, devido ao f acto da fita e star
encravada
A página n ão está vazia
Elimine tod o o conteúdo da página .
O tamanh o da fita é demas iado pequeno Mude o tamanho da f ita ou prima Ca ncel para saír•
Set (defi nir)
Etiquet a de comprimento f ixo seleccionad a e o
comprim ento necessário p ara imprimir a eti queta excede o
comprim ento seleccionad o.
Solução
Substit ua as pilhas gasta s.•
Assegu re-se de que a cass ete de fita es tá devidamente ins talada.•
Limpe a cab eça de impress ão.•
Substit ua a cassete de f ita.•
Ver Cui dar da sua impre ssora de etique tas.
impressão.
Substi tua as pilhas ou ligue o ad aptador de corren te de CD.
Retire a f ita acumulada e sub stitua a casse te de fita.
do menú Box /Background (Cai xa/Fundos)•
A seguir a es ta mensagem, é ex ibido um valor que ind ica o comprimento
mínimo ne cessário da etiqu eta para conter o te xto. Efectue u m dos seguintes
procedimentos:
Ajuste cor rectamente a d efinição de et iqueta de compri mento fixo, ou•
Selecci one um tipo de letra m ais estreito•
Se, tiver alguma dúvida a este respeito, contacte o Serviço de Apoio ao Cliente da DYMO no seu país. O folheto da garantia inclui
uma lista de números de contac to para cada país.
48
Informação ao cliente
Trabalhamos continuamente para produzir documentação sobre os nossos produtos da máxima qualidade. Agradecemos qualquer
informação sobre a documentação que julgue conveniente enviar-nos.
Envie-nos os seus comentários ou sugestõe s acerca dos nossos guias do utilizador. Agradecemos que inclua a seguinte informação:
Nome do produto, número da versão e número de página
Breve descr ição do conteúdo (instruçõ es incorrectas ou confusas, áreas s obre as quais são necessários mais detalhes, etc.)•
Agradecemos igualmente as suas suge stões acerca de outros tópicos que gost aria que constassem da documentação.•
Envie mensagens para o email: documentation@dy mo.com Lembre-se de que este endereço de email destina-se exclusivamente à
recepção de feedback sobre a documentação. Se tiver uma pergunta técnica, contacte o Ser viço de Apoio ao Cliente.
Informação ambiental
O equipamento que adquiriu foi obtido através da ex tracção e da utilizaç ão de recursos naturais. Poderá conter substâncias
prejudiciais para a saúde e para o ambiente.
Aconselhamos a utilização de sis temas de triagem adequados, de forma a evitar a propagação dessas substâncias no ambiente,
assim como para diminuir a exploração dos recursos naturais. Estes sistemas irão reutilizar ou reciclar a maior parte dos materiais
dos seus equipamentos em fim de vida, de uma forma eficaz.
O símbolo de reciclagem colocado no seu dispositivo é um convite à utilização deste s sistemas.
Se necessit ar de mais informações sobre os sistemas de re colha, reutilização e reciclagem, contac te os responsáveis locais ou
regionais pelo tratamento de resíduos.
Pode ainda contactar-nos para obter mais informações sobre os nossos produtos e os seus efeitos no ambiente.
Este produto possui a marca CE em conformidade com a directiva CEM e a directiva de baixa tensão, tendo sido concebido de modo a satisfazer as seguintes normas
internacionais:
Compatibilidade FCC Classe B, EUA
Segurança - UL, CUL, TUV, CE, T-Mark, SAA, BABT, C-Tick
CEM - Compatibilidade IEM
EN 55022; EN 61000 (+ adendas)
RoHS 2002/95/CE
49
©2007 DYMO
A Newell Rubb ermaid compa ny
DYMO bvba
Industriepa rk-Noord 30
9100 Sint-Niklaas
931652
Belgium
www.dymo.com
20
Loading...
