Page 1

Microsoft® Windows® | Apple® Mac OS X

DxO ViewPoint 2

CHANGEZ DE POINT DE VUE

Guide Utilisateur

Page 2

Sommaire

Chapitre 1 - Introduction........................................................ 4

Bienvenue................................................................................4

Les nouveautés de DxO ViewPoint 2 Ressources et aide de DxO Conﬁguration requise Installation, enregistrement et activation

Désinstallation............................................................................7

..................................................................5

......................................................................5

Chapitre 2 - DxO ViewPoint dans votre ﬂux de production ............................8

Les versions de DxO ViewPoint...............................................................8

Formats de ﬁchier supportés ................................................................8

Flux de travail avec l’application hôte

Chapitre 3 - L’espace de travail de DxO ViewPoint .................................10

L’interface...............................................................................10

Palettes d’outils de correction (généralités) ...................................................12

Palette de visualisation ....................................................................12

Menus ..................................................................................12

Enregistrer et importer les réglages courants .................................................13

Réinitialiser les corrections Préférences

Messages d’avertissement .................................................................14

.............................................................................13

................................................................13

..........................................................4

......................................................5

.........................................................8

Chapitre 4 - Corriger la distorsion ..............................................15

A propos de la distorsion...................................................................15

Corriger automatiquement la distorsion......................................................15

Gérer les modules optiques DxO Appliquer une correction automatique de la distorsion en mode module externe Corriger manuellement la distorsion

............................................................16

....................16

........................................................17

Chapitre 5 - Corriger la déformation de volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

A propos de la déformation de volume .......................................................18

Déterminer le type de déformation de volume .................................................18

Corriger la déformation de volume horizontale/verticale Corriger la déformation de volume diagonale

.................................................19

........................................19

Chapitre 6 - Redressement des perspectives..................................21

A propos des perspectives .................................................................21

Forcer les parallèles verticales Forcer les parallèles horizontales

Forcer le rectangle........................................................................23

Corriger les perspectives avec 8 points Réglages avancés

........................................................................25

.............................................................21

...........................................................23

......................................................24

Chapitre 7 - Redresser l’horizon ................................................28

A propos de l’horizon ......................................................................28

Redresser l’horizon en traçant une droite de référence horizontale

Redresser l’horizon en traçant une droite de référence verticale..................................29

Redresser l’horizon à l’aide du curseur ou en saisissant des valeurs

...............................28

..............................29

Chapitre 8 - Recadrage ........................................................30

Recadrer automatiquement une image.......................................................30

Recadrer manuellement une image

.........................................................31

Raccourcis clavier ............................................................32

Page 3

Crédits photo : Olivier Lambolez, Olivier Revon, Nyght Falcon Rédaction : Gilles Théophile Maquette : degresfahrenheit.com

Plus d’information sur DxO ViewPoint sur www.dxo.com

Marques déposées

DxO est une marque déposée de DxO Labs dans l’Union européenne et /ou dans d’autres pays.

Adobe, Photoshop, Photoshop Lightroom, Photoshop Elements sont des marques de Adobe Systems, Incorporated. Apple, Aperture, Mac OSX et le logo Mac sont des marques commerciales d’Apple, Inc, enregistrées aux États-Unis et dans d’autres pays. Microsoft, Windows, Windows Vista, Windows 7 et Windows 8 sont des marques déposées de Microsoft Corporation. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Les informations contenues dans ce guide utilisateur sont fournies «telles quelles». En aucun cas, y compris la négligence, DxO Labs ne saurait être reconnu responsable de tout dommage spécifique, direct, indirect ou consécutif découlant de ou lié à l’utilisation de l’information fournie dans ce guide, avec ou sans le logiciel décrit dans le présent document.

Déclarations

DxO ViewPoint peut utiliser les matériaux suivants, protégés par le copyright, et dont l’utilisation est reconnue aux termes des présentes.

JPEG

Des parties de ce logiciel ont recours aux travaux de l’Independent JPEG Group.

TIFF

Les autorisations d’utiliser, de modifier, de distribuer et de vendre ce logiciel et ses documentations, pour quelque but que ce soit, sont, aux termes des présentes, accordées sans frais, sous réserve que : (i) les informations susmentionnées de copyright et la présente autorisation apparaissent dans toutes les copies du logiciel et de la documentation y afférente ; et (ii) les noms de Sam LEFFLER et SILICON GRAPHICS ne soient pas utilisées dans les publicités ou annonces afférentes aux logiciels sans l’autorisation spéciale, préalable et écrite de Sam LEFFLER et SILICON GRAPHICS.

EN AUCUN CAS, SAM LEFFLER OU SILICON GRAPHICS NE SERONT TENUS POUR RESPONSABLES DES DOMMAGES ET PREJUDICES SPECIAUX, CONSECUTIFS, INDIRECTS OU SUBSEQUENTS, DE QUELQUE NATURE QU’ILS SOIENT, PROVENANT DE LA PERTE D’UTILISATION, DE LA PERTE DE DONNEES OU DE PROFITS, QUE L’EVENTUALITE DE LA SURVENANCE D’UN TEL SINISTRE AIT, OU NON, ETE SIGNALEE, AINSI QU’A RAISON DE TOUTE THEORIE SUR LA RESPONSABILITE, NEE DE OU LIEE A L’UTILISATION OU AUX PERFORMANCES DE CE LOGICIEL.

QuaZIP

Qt SDK

Ce logiciel est partiellement basé sur le cadre QT. Ce logiciel est sous © John Doe 2011. Il est concédé en licence sous le régime des licences LGPL.

OpenSSL

Ce produit inclut un logiciel de cryptographie rédigé par Eric Young ([email protected]). Ce produit inclut un logiciel écrit par Tim Hudson ([email protected]).

Les notifications et conditions générales applicables aux logiciels de tiers sont disponibles sur http://www.dxo.com/thirdparty et sont incluses dans les présentes par renvoi.

Page 4

Introduction

1.1. Bienvenue

DxO ViewPoint 2 en application indépendante.

Nous vous remercions d’avoir choisi DxO ViewPoint. DxO ViewPoint est la première solution logicielle pour Mac et Windows entièrement dédiée à la correction de la distorsion des objectifs, des éléments déformés sur les bords des photos et au redressement des perspectives. Basé sur les technologies exclusives de corrections optiques et géométriques de DxO Labs, DxO ViewPoint permet à tous les photographes de rétablir simplement et efﬁcacement les proportions naturelles de leurs images.

1.2. Les nouveautés de DxO ViewPoint 2

Correction de la distorsion

Corrigez la distorsion des objectifs avec l’outil Distorsion. Grâce aux modules optiques DxO, appliquez automatiquement à vos images une correction parfaitement adaptée à votre matériel. Si votre objectif ne bénéﬁcie pas encore de modules optiques DxO, effectuez une correction manuelle. Trois modes sont disponibles : correction des déformations en barillet, en coussinet et ﬁsh-eye.

Correction de la déformation de volume

Supprimez la déformation des sujets situés sur les bords des images, que la déformation soit horizontale, verticale ou en diagonale, grâce à l’outil Déformation de volume

, qui tient compte de vos paramètres de prise de vue.

Redressement des perspectives et de l’horizon

Avec l’outil Perspective, redressez aisément les lignes de fuite convergentes ainsi que les perspectives plus complexes et donnez à vos photos d’architecture un rendu naturel. Avec l’outil Horizon, redressez les horizons penchés de vos compositions de paysage.

Fonction avancée de recadrage

Grâce à la fonction de recadrage automatique de DxO ViewPoint, conservez les proportions de votre image, pour un rendu plus naturel, et maximisez le champ visible pour un résultat optimal, en toute simplicité.

Page 5

Une interface intuitive et claire

DxO ViewPoint dispose d’un large espace de travail et de palettes de contrôle très simples et intuitives. Grâce aux icônes explicites du logiciel, identiﬁez aisément les différents outils et appliquez vos corrections, en quelques clics. Placez vos repères avec précision avec la palette Loupe et la grille de composition, pour des corrections plus ﬁnes. Choisissez votre mode d’afﬁchage : mono image pour effectuer les corrections avec un maximum de précision, ou côte-à-côte pour manipuler l’image originale tout en visualisant en temps réel les corrections.

Accessible à tous

Utilisez DxO ViewPoint en application indépendante (32 ou 64 bits) pour Mac et Windows ou en module externe pour Adobe®

Photoshop et Apple

1.3. Ressources et aide de DxO

Retrouvez les ressources d’aide de DxO pour DxO ViewPoint – tutoriels, guide, webinaires – sur la DxO Academy (http://www.dxo.com/fr/photographie/tutoriels) DxO ViewPoint en sélectionnant Aide > DxO Academy

1.4. Conﬁguration requise

Pour les meilleurs résultats avec DxO ViewPoint, votre ordinateur doit être au minimum conforme aux spéciﬁcations suivantes :

CS3, CS4, CS5, CS6 et CC, Adobe® Photoshop® Elements® 9, 10 et 11, Adobe® Photoshop® Lightroom® 3, 4 et 5,

Aperture® 3.

. Vous pouvez également accéder à cette page directement depuis

Microsoft® Windows

Windows Vista® (32, 64 bits), Windows 7 (32, 64 bits), Windows 8 (32, 64 bits). Processeur Intel® Pentium® 4, Intel® Dual Core ou équivalent AMD®. 2 Go de RAM. 400 Mo d’espace disque disponible.

Macintosh

Mac OS X 10.6 Snow Leopard, 10.7 Lion, 10.8 Mountain Lion. Processeur Intel® Mac.

NOTE

Pour traiter des images de taille élevée, un système 64 bits et 4 Go de RAM sont recommandés.

2 Go de RAM. 400 Mo d’espace disque disponible.

1.5. Installation, enregistrement et activation

Important : une connexion Internet est requise pour réaliser les étapes décrites ci-dessous.

Enregistrement

L’enregistrement de votre licence est nécessaire pour pouvoir activer votre logiciel. Pour cela, rendez-vous sur le site Internet de DxO Labs à l’adresse http://www.dxo.com/CD compte client, remplissez le formulaire. Si vous disposez déjà d’un compte client, identiﬁez-vous.

et suivez la procédure d’enregistrement. Si vous n’avez pas de

Téléchargement

Suite à l’enregistrement de votre licence, vous retrouverez dans votre compte client les informations importantes sur votre logiciel ainsi que le lien de téléchargement de DxO ViewPoint. Cette procédure vous garantit d’installer la toute dernière version du logiciel. Cliquez sur le bouton Win ou Mac (selon votre équipement) pour lancer le téléchargement du programme d’installation.

Page 6

Une fois le téléchargement terminé, double-cliquez sur l’icône du programme que vous venez de télécharger et suivez les différentes étapes du processus d’installation. L’installateur de DxO ViewPoint comprend plusieurs options d’installation :

• Application indépendante pour Microsoft® Windows et Macintosh.

• Module externe pour Adobe® Photoshop®.

• Module externe pour Adobe® Photoshop® Elements.

• Module externe pour Adobe® Photoshop® Lightroom®.

• Module externe pour Apple® Aperture®.

Important : une licence vous permet d’installer DxO ViewPoint de façon simultanée sur deux ordinateurs différents.

Installation – Microsoft Windows

Après avoir accepté le contrat de licence, cliquez sur le bouton Suivant. Vous pouvez choisir entre une installation standard ou une installation personnalisée vous permettra de choisir les plugins à installer.

. L’installation standard installera tous les plugins concernés. L’installation personnalisée

Fenêtre de l’installateur Microsoft® Windows.

Une nouvelle fenêtre vous propose de choisir le dossier dans lequel sera installé DxO ViewPoint. Si le programme ne parvient pas à détecter le répertoire où installer le module externe pour Adobe® Photoshop®, vous pourrez sélectionner le dossier approprié à l’aide du bouton de navigation.

Le logiciel d’installation est prêt à commencer l’installation. Cliquez sur Installer.

Installation – Mac OS X

Après avoir accepté le contrat de licence, cliquez sur le bouton Suivant. Une fenêtre apparaît, vous proposant de sélectionner le(s) composant(s) à installer.

Le logiciel d’installation est prêt à commencer l’installation. Cliquez sur Installer.

Activation

Votre code d’activation ﬁgure sur la couverture des notes d’installation fournies avec la boîte de votre logiciel ou dans votre

compte client

Au lancement de DxO ViewPoint, saisissez votre code d’activation dans le champ approprié de la fenêtre d’activation du logiciel et cliquez sur le bouton Activer

Un message vous informe de la bonne activation de DxO ViewPoint.

Page 7

NOTE

Aﬁn de pouvoir activer DxO ViewPoint sous Windows Vista®, Windows 7 et Windows 8 vous devez ouvrir une session en tant qu’administrateur. De plus, si vous êtes sous Windows Vista® et que le contrôle des comptes utilisateurs est activé, vous devrez lancer DxO ViewPoint en tant qu’administrateur. Pour ce faire, depuis le bureau de Windows, effectuez un clic droit sur le raccourci vers DxO ViewPoint et sélectionnez Exécuter en tant qu’administrateur. Cette manipulation n’est à faire qu’une seule fois.

1.6. Désinstallation

Microsoft Windows

Sous Microsoft® Windows, cliquez sur Démarrer > Programmes > DxO ViewPoint 2 > Désinstaller DxO ViewPoint 2 et suivez la procédure de désinstallation.

Mac OS X

Sous Mac OS X, cliquez sur Applications > DxO ViewPoint 2 > Désinstaller et suivez la procédure de désinstallation.

Page 8

DxO ViewPoint dans votre ﬂux de production

2.1. Les versions de DxO ViewPoint

DxO ViewPoint existe en deux versions :

• En application indépendante, DxO ViewPoint est autonome. Le logiciel accepte les

NOTE

images au format JPEG ou TIFF (voir ci-après les formats de ﬁchier supportés). Les images au format RAW doivent être au préalable converties aux formats supportés. DxO ViewPoint applique les corrections aux images, qui peuvent ensuite être intégrées dans une application hôte pour poursuivre le traitement.

DxO ViewPoint peut être installé simultanément en version indépendante ou en module externe sur votre ordinateur, ce qui

• En module externe, DxO ViewPoint peut être utilisé avec quatre applications :

• Adobe® Photoshop® CS3, CS4 (32 & 64 bits), CS5 (32 & 64 bits), CS6 (32 & 64 bits),

vous permet de choisir à tout moment entre l’une ou l’autre.

CC (32 et 64 bits).

• Adobe® Photoshop® Elements 9, 10, 11.

• Adobe® Photoshop® Lightroom® 3, 4, 5.

• Apple® Aperture® 3.

Lorsqu’une image a préalablement été ouverte dans l’une de ces applications, une commande permet de la transférer provisoirement à DxO ViewPoint. L’image est alors traitée par DxO ViewPoint dans son propre espace de travail puis transférée à nouveau vers le logiciel d’origine.

2.2. Formats de ﬁchier supportés

DxO ViewPoint traite les ﬁchiers JPEG et TIFF (8 ou 16 bits), jusqu’à 200 Megapixels en RVB.

2.3. Flux de travail avec l’application hôte

DxO ViewPoint s’intègre aisément au ﬂux de travail des photographes utilisant les

solutions Adobe Photoshop

. Utilisée comme module externe d’Adobe® Photoshop®, d’Adobe®

Elements® ou comme module externe d’Adobe® Photoshop® Lightroom

ou d’Apple® Aperture®, l’application est appelée directement par le logiciel hôte à partir d’une image déjà ouverte.

NOTE

DxO ViewPoint se basant sur les modules optiques DxO pour corriger la distorsion, et pour éviter une double correction, nous vous conseillons de ne pas utiliser les outils

Lancer le module externe dans Adobe® Photoshop® Lightroom® 3, 4 et 5

de correction d’objectifs des applications hôtes.

Pour corriger une image avec DxO ViewPoint lorsque vous travaillez avec Adobe®

Photoshop

Lightroom® 3, 4 et 5 :

• Lancez l’application en mode module externe à partir du menu Photo > Modiﬁer dans > Modiﬁer dans DxO ViewPoint

2. Vous pouvez également faire un clic droit sur l’image que vous souhaitez corriger et utiliser la commande Modiﬁer dans > Modiﬁer dans DxO ViewPoint 2.

• Une boîte de dialogue s’ouvre avec l’option Modiﬁer une copie avec les corrections Lightroom

sélectionnée. Cette

option vous permet de retoucher vos images avec DxO ViewPoint à partir de l’image corrigée par Adobe® Photoshop®

Lightroom

• Choisissez un format de ﬁchier pour l’exportation - TIFF ou JPEG - ainsi qu’un codage sur 8 ou 16 bits (16 bits fournit toujours une qualité supérieure, mais les ﬁchiers sont plus volumineux). La résolution devrait en principe rester ﬁxée à sa valeur actuelle, et la compression à « Sans ».

• Cliquez sur le bouton Modiﬁer pour lancer DxO ViewPoint.

Page 9

Boîte de dialogue et options d’édition externe d’Adobe® Photoshop® Lightroom® 5.

Lancer le module externe dans Adobe® Photoshop® CS3, CS4, CS5, CS6 et CC

NOTE

Pour corriger une image dans DxO ViewPoint lorsque vous travaillez avec Adobe®

Photoshop

CS3, CS4, CS5, CS6 ou CC, lancez l’application à partir du menu Filtres > DxO

Labs > DxO ViewPoint 2

DxO ViewPoint modiﬁant parfois la taille de l’image, il n’est pas compatible avec les objets

Lancer le module externe dans Adobe® Photoshop® Elements® 9, 10 ou 11

Pour corriger une image dans DxO ViewPoint lorsque vous travaillez avec Adobe®

Photoshop

Labs > DxO ViewPoint 2

Elements® 9, 10 ou 11, lancez l’application à partir du menu Filtres > DxO

et ﬁltres dynamiques d’Adobe® Photoshop® qui opèrent sur des images à taille constante.

Lancer le module externe dans Apple® Aperture® 3

Pour corriger une image dans DxO ViewPoint lorsque vous travaillez avec Apple® Aperture® 3 :

• Lancez l’application à partir du menu Photos > Modiﬁer avec un module > DxO ViewPoint 2

• Vous pouvez également faire un clic-droit sur l’image et sélectionner, dans le menu contextuel, Modiﬁer avec un

module > DxO ViewPoint 2

Ouvrir des images avec DxO ViewPoint en tant qu’application indépendante

Pour corriger une image directement à partir de l’application DxO ViewPoint :

• Allez dans le menu Fichier > Ouvrir

• Dans la fenêtre de dialogue du système, choisissez un ﬁchier TIFF ou JPEG.

Page 10

L’espace de travail de DxO ViewPoint

3.1. L’interface

Les six parties principales de l’interface de DxO ViewPoint.

L’interface de DxO ViewPoint est composée de 6 parties principales :

La barre d’outils supérieure.

La zone d’afﬁchage ou de dépôt de l’image.

La barre d’outils inférieure.

La palette Correction.

La palette Visualisation.

Taille de l’image en pixels.

Zone d’affichage et de dépôt de l’image

La zone d’afﬁchage et de dépôt de l’image correspond à la plus grande partie de l’espace de travail, dans laquelle sera afﬁchée la photo à corriger. C’est également une zone de dépôt dans laquelle vous pouvez glisser directement une photo à partir d’un dossier de votre ordinateur.

Barre d’outils supérieure

ASTUCE

Vous pouvez directement cliquer dans la zone d’afﬁchage pour ouvrir la fenêtre du système qui vous permettra de choisir l’image à corriger.

Située dans la partie supérieure de la fenêtre de DxO ViewPoint, elle comprend les outils d’ouverture et d’enregistrement de ﬁchiers, ainsi que les différents modes d’afﬁchage et de navigation (de gauche à droite) :

Ouvrir une image* commande l’ouverture d’une fenêtre de dialogue du système, pour vous permettre d’accéder aux dossiers ou répertoires dans lesquels vous stockez vos photos.

Enregistrer le fichier sous* ouvre une fenêtre de dialogue du système pour enregistrer l’image corrigée et traitée dans DxO ViewPoint.

Afﬁchage de l’image en mode mono-image, pour afﬁcher successivement avant et après la correction en cliquant sur le bouton gauche de la souris.

Afﬁchage de l’image en mode côte à côte pour afﬁcher simultanément l’image avant correction (à gauche) et après correction (à droite).

Affichage ajusté à l’écran. Correspond au mode Zoom adapté.

Page 11

Affichage 1:1, c’est à dire à 100 % (1 pixel de l’image = 1 pixel de l’écran).

Zoom adapté selon des valeurs d’agrandissement prédéﬁnies.

Grille de composition, pour activer ou désactiver l’afﬁchage de la grille en surimpression dans l’image.

Outil flèche, active le pointeur de la souris, par exemple si vous venez d’utiliser l’outil Main pour naviguer dans l’image.

Outil main, pour vous déplacer dans l’image lorsque celle-ci est agrandie à l’écran.

Changer le niveau de zoom, fonctionne soit avec le curseur, soit en manipulant la molette de la souris.

Outils de rotation gauche et droite, pivote l’image à gauche ou à droite.

Plein écran (Windows seulement), pour occuper la totalité de votre écran. Pour revenir à un afﬁchage normal, cliquez de

nouveau sur le bouton.

* Uniquement dans la version application indépendante.

Barre d’outils inférieure (version application indépendante)

En fonction de l’outil de correction sélectionné et activé dans l’une des palettes latérales, cette barre s’afﬁche en bas de la fenêtre du programme, et comprend les commandes suivantes (de gauche à droite) :

Outil sélectionné : l’icône est un simple rappel de l’outil activé dans les palettes latérales.

•

• Couleur de ligne : en cliquant sur le petit pavé bleu (couleur par défaut), vous ouvrirez un nuancier du système, qui vous permettra de choisir la couleur des lignes de correction de perspective et d’horizon, aﬁn d’améliorer leur visibilité par rapport à l’image afﬁchée (cette commande n’est pas disponible avec l’outil Recadrage).

• Opacité du masque : disponible uniquement avec l’outil Recadrage, ce curseur éclaircit ou assombrit les parties de l’image qui sont à l’extérieur de la zone de recadrage.

• Afficher la grille : disponible uniquement avec l’outil Recadrage, ce bouton active ou désactive l’afﬁchage de la grille en surimpresion dans l’image.

• Prévisualiser : disponible uniquement avec les outils Perspective et Horizon, permet d’actualiser le contenu de l’image après avoir effectué des corrections.

• Réinitialiser, pour annuler toutes les corrections entreprises et retrouver l’image originale.

• Appliquer : applique les corrections et commande la fermeture de la barre d’outils inférieure.

Barre de commandes inférieure (version module externe)

Dans la version module externe de DxO ViewPoint, une deuxième barre est située tout en bas de la fenêtre, avec les commandes suivantes (de gauche à droite) :

• Aide : accède à l’aide en ligne de DxO ViewPoint (connexion Internet requise).

• Préférences : ouvre la fenêtre de dialogue des réglages du programme.

• Enregistrer : applique les corrections de manière déﬁnitive puis ferme le module externe, avant retour dans l’application hôte.

• Annuler : permet de quitter DxO ViewPoint mais, au préalable, une boîte de dialogue vous demandera si vous souhaitez enregistrer les modiﬁcations ou pas. L’option Annuler ferme la boîte de dialogue et vous permet de rester dans DxO ViewPoint.

Page 12

3.2. Palettes d’outils de correction (généralités)

Les différents outils de correction – Distorsion, Déformation de volume, Perspective, Horizon et Recadrage – seront abordés plus en détails dans les sections appropriées de ce guide. Nous vous présentons ici les commandes communes et le fonctionnement général de ces palettes :

Détacher les palettes : vous pouvez détacher les palettes et les placer n’importe où

dans la fenêtre de DxO ViewPoint.

Replacer les palettes : vous pouvez replacer les palettes détachées dans le panneau

latéral, soit en les saisissant par leur entête et en les déposant à la souris, soit de manière automatique en cliquant sur la petite punaise.

Réinitialiser toutes les corrections : cette fonction permet d’annuler toutes les

corrections et de revenir à l’image initiale (voir paragraphe 3.6).

Enregistrer les réglages courants/Importer les réglages enregistrés : cette fonction

permet d’enregistrer les réglages pour une image puis de les réappliquer à une autre (voir paragraphe 3.5).

Réinitialiser la correction : chaque outil dispose d’un bouton de réinitialisation, en

forme de ﬂèche circulaire, situé dans le coin supérieur droit de chaque sous-palette (Distorsion, Déformation de volume, Perspective, Horizon et Recadrage).

Déployer ou masquer les curseurs : les palettes Distorsion, Déformation de volume,

Perspective et Horizon comportent un certain nombre de curseurs de réglage. Pour les déployer, cliquez sur l’icône en forme de ﬂèche, dans le coin inférieur droit des sections concernées. Procédez de la même manière pour les masquer.

Masquer les contrôles : cliquez sur la petite ﬂèche située sur la ligne de séparation,

entre la zone d’afﬁchage et les palettes, pour masquer ou dévoiler le panneau latéral.

3.3. Palette de visualisation

La palette de visualisation contient une loupe permettant d’afﬁner le positionnement des lignes de redressement de perspective ou d’horizon, sans avoir à zoomer dans l’image. La loupe propose deux valeurs d’agrandissement (100 et 200 %), que vous pouvez sélectionner dans le menu déroulant afﬁché lorsque

vous cliquez sur la ﬂèche située en haut à droite. La loupe afﬁche les portions d’image survolées par le pointeur de la souris. La palette Visualisation peut être détachée et placée n’importe où dans la fenêtre de DxO ViewPoint (voir le paragraphe précédent). DxO ViewPoint mémorise la position des palettes lorsque vous quittez l’application.

3.4. Menus

Versions application indépendante et module externe Microsoft® Windows® :

Fichier : ouverture et fermeture d’images, ouverture d’images récentes, enregistrement des corrections et fermeture du programme. Édition : commandes Annuler/Refaire, pour annuler ou rétablir une étape de correction de l’image, et accès aux Préférences. Affichage : passage en mode plein écran, masquage du panneau d’outils de correction et afﬁchage de la grille en surimpression. Aide : accès à l’aide en ligne, au site DxO, activation du produit, recherche de mise à jour et accès aux informations de version (À propos).

ASTUCE

En cochant le bouton

Limiter à la manipulation d’outils, la loupe ne

s’activera qu’au moment où vous manipulerez les lignes de correction, l’outil de recadrage ou l’outil Main.

NOTE

Dans la version application indépendante de DxO ViewPoint, la commande

Fichier > Enregistrer

entraîne l’écrasement du ﬁchier original. La commande Fichier >

Enregistrer sous permet

la création d’un nouveau ﬁchier.

Page 13

Versions application indépendante et module externe Mac OS X :

DxO ViewPoint 2 : accès aux informations de version (À propos) et aux préférences. Fichier (version indépendante) : ouverture et fermeture d’images, ouverture d’images

récentes, enregistrement des corrections et fermeture du programme.

Fichier (version module externe) : enregistrement des corrections. Édition : commandes Annuler/Refaire, pour annuler ou rétablir une étape de correction

de l’image. Affichage : passage en mode plein écran, masquage du panneau d’outils de correction et afﬁchage de la grille en surimpression. Aide : accès à l’aide en ligne, aux tutoriels de la DxO Academy, au site DxO, activation du produit et recherche de mise à jour.

3.5. Enregistrer et importer les réglages courants

Vous pouvez enregistrer l’ensemble des réglages courants apportés à votre image pour les réappliquer à une autre présentant les mêmes caractéristiques.

NOTE

Dans la version module externe, le bouton

Enregistrer se comporte

comme la commande

Fichier > Enregistrer et,

par conséquent applique les corrections au ﬁchier original, par écrasement.

Enregistrer les réglages courants :

Après avoir effectué vos réglages et appliqué vos corrections, enregistrez vos paramètres en cliquant sur l’icône située en haut de la palette d’outils de correction.

Importer les réglages personnalisés :

Ouvrez une nouvelle image puis cliquez sur l’icône pour importer vos réglages enregistrés. La totalité de vos précédentes corrections sont appliquées à votre nouvelle image.

En mode module externe, cette fonction vous offre un ﬂux de travail non destructif en vous permettant de réappliquer à une image modiﬁée dans le logiciel hôte les corrections mémorisées dans DxO ViewPoint.

3.6. Réinitialiser les corrections

Tant que les corrections n’ont pas été appliquées et enregistrées, celles-ci peuvent être reprises ou modiﬁées à votre guise, pendant toute la durée du travail dans DxO ViewPoint. Pour réinitialiser l’une ou toutes les corrections effectuées, cliquez sur la ﬂèche circulaire située dans le coin supérieur droit de la palette ou des palettes concernées.

Préférences

3.7.

La boîte de dialogue des préférences permet d’effectuer un certain nombre de réglages :

Langue : changer la langue du programme (allemand, anglais, français, japonais). Nécessite le redémarrage de l’application. Couleur de fond : permet de modiﬁer l’intensité du gris de la zone d’afﬁchage de l’image (pour revenir au réglage par défaut,

faites un double-clic sur le curseur). Taille de la grille en surimpression : permet d’ajuster le pas de la grille (pour revenir au réglage par défaut, faites un doubleclic sur le curseur). Afficher la taille de l’image : permet d’afﬁcher la dimension de l’image en pixels sous l’image dans la fenêtre principale.

Page 14

Rechercher des mises à jour automatiquement toutes les 24 h : le bouton d’activation de cette commande est doublé du bouton Rechercher maintenant (connexion Internet requise).

Programme d’amélioration du produit : permet d’activer ou de désactiver cette fonction. Envoyer les rapports d’erreur : permet d’activer ou de désactiver l’envoi automatique de rapports d’erreurs créés lors d’un

crash du programme. À propos de DxO ViewPoint 2 : ce bouton afﬁche une fenêtre d’information quant à la version du programme, plus certaines informations légales. Cliquez sur Fermer pour quitter la fenêtre.

Enregistrer : ce bouton permet d’enregistrer les modiﬁcations effectuées dans la fenêtre des préférences. Annuler : annule les modiﬁcations et ferme les préférences.

3.8. Message d’avertissement

Des messages d’avertissements liés aux données EXIF ou aux modules optiques DxO peuvent apparaître dans les palettes Distorsion, Déformation de volume et Perspective

de DxO ViewPoint.

Message d’avertissement de la palette Distorsion.

Palette Distorsion :

• Données EXIF : en mode module externe, si les données EXIF ne sont pas disponibles, une boîte de dialogue permet à DxO ViewPoint de récupérer les informations du ﬁchier original. Si cela n’est pas possible, la correction de distorsion automatique sera inactive.

• Modules optiques DxO : les différents messages adressent l’ambiguïté (plusieurs modules disponibles pour le même matériel), la disponibilité et la mise à jour des modules optiques DxO. Si aucun module optique DxO n’est disponible, la correction automatique de distorsion sera désactivée.

Palette Perspective / Déformation de volume : en cas d’absence de données EXIF, la correction automatique ne sera pas permise, le message suggérant d’ajuster manuellement le curseur Rapport H/V pour régler les proportions de l’image ou l’intensité.

Page 15

Corriger la distorsion

4.1. À propos de la distorsion

Les objectifs sont tous plus ou moins affectés par de la distorsion. Elle se manifeste sous plusieurs formes :

• En barillet :

• En coussinet : les droites sont déformées vers l’intérieur de l’image.

Il arrive parfois que certains objectifs soient affectés par les deux phénomènes, par exemple un zoom afﬁchant une distorsion en barillet à sa plus courte focale, et une distorsion en coussinet à la focale la plus longue, sans compter les variations de distorsion dans les focales intermédiaires.

DxO ViewPoint vous permet de corriger la distorsion de toutes les optiques, soit de manière entièrement automatique, en s’appuyant sur les modules optiques DxO, soit manuellement, si le matériel de prise de vue (boîtier et objectif) n’est pas encore pris en charge par un module optique DxO.

Les images prises avec des objectifs ﬁsh-eye peuvent également être corrigées, automatiquement ou manuellement, pour supprimer ou atténuer la déformation circulaire.

4.2. Corriger automatiquement la distorsion

Si votre matériel de prise de vue est pris en charge par un module optique DxO, vous pouvez corriger l’image automatiquement.

les droites sont déformées vers les bords de l’image.

NOTE

DxO ViewPoint se basant sur les modules optiques DxO pour corriger la distorsion, nous vous conseillons de ne pas utiliser les outils de correction d’objectifs des applications hôtes ou de votre boîtier.

Étape 1 – Ouvrez dans DxO ViewPoint une image en cliquant sur Fichier > Ouvrir, ou cliquez/déposez votre image sur la fenêtre de l’application.

Étape 2 - Dans la palette Distorsion, cliquez sur le bouton Automatique.

Étape 3 – Une boîte de dialogue vous indique si un module optique DxO pour votre matériel est installé ou, le cas échéant,

disponible au téléchargement.

Étape 4 – Cliquez sur OK pour corriger l’image à l’aide du module optique DxO sélectionné. La boîte de dialogue se ferme.

NOTE

Lorsqu’un module optique DxO est installé et pris en compte, la palette Distorsion afﬁche les informations suivantes : modèle du boîtier utilisé, modèle de l’objectif utilisé et nom du ﬁchier original.

Page 16

4.3. Gérer les modules optiques DxO

Téléchargement et installation de modules optiques DxO

Lorsque vous effectuez une correction automatique de distorsion, une boîte de dialogue de gestion de modules optiques DxO s’afﬁche. Cette boîte de dialogue afﬁche le ou les modules optiques susceptibles d’être utilisés et, éventuellement, de faire votre propre choix en cas d’ambiguïté, c’est à dire lorsque DxO ViewPoint n’a pas la possibilité d’identiﬁer complètement le couple boîtier/objectif utilisé à la prise de vue.

Boîte de dialogue des modules optiques DxO

La boîte de dialogue afﬁche également le statut des modules présents : « Installé », « À mettre à jour » ou « À sur OK. Une barre de progression s’afﬁche et, lorsque le téléchargement est terminé, l’installation et la prise en compte sont immédiates et n’exigent pas de redémarrer le programme.

télécharger ». Sélectionnez le module correspondant puis cliquez

Indisponibilité de modules optiques DxO

Si aucun module optique DxO n’est disponible, la correction automatique ne sera pas appliquée, et le bouton Automatique sera désactivé. Dans ce cas, vous pouvez procéder à une correction manuelle (voir paragraphe 4.5).

4.4. Appliquer une correction automatique de la distorsion en mode module

NOTE

Vous avez la possibilité d’effacer le module optique DxO pour l’image en cours de traitement en cliquant sur la corbeille

située dans le coin supérieur droit de la palette Distorsion.

externe

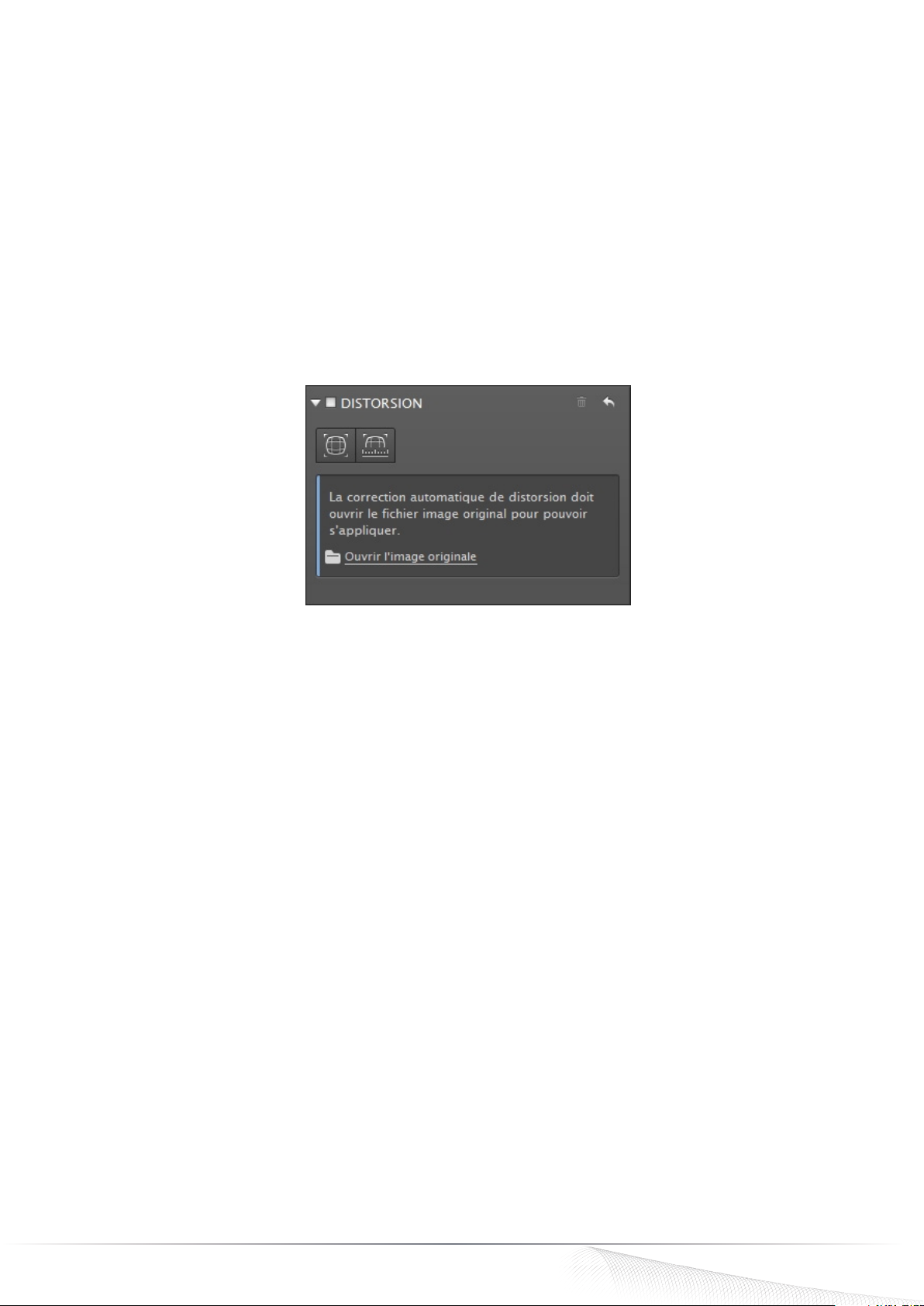

En version module externe, si DxO ViewPoint ne trouve pas les informations dans les métadonnées EXIF, une boîte de dialogue vous proposera de localiser l’image originale, dans le but de retrouver les informations manquantes. En effet, certains programmes peuvent modiﬁer et même supprimer certaines données EXIF nécessaires à DxO ViewPoint pour déterminer le module optique DxO adéquat. C’est le cas d’Adobe® Photoshop® Lightroom® ou d’Apple® Aperture®.

Étape 1 – Ouvrez l’image dans DxO ViewPoint.

Étape 2 – Si la palette Distorsion afﬁche la boîte de dialogue demandant l’accès au ﬁchier original, cliquez sur Ouvrir l’image

originale

Étape 3 – Cliquez sur Ouvrir dans la boîte de dialogue qui apparaît en haut de DxO ViewPoint : une boîte de dialogue système s’ouvre pour localiser l’original. L’image originale est celle issue directement de votre boîtier, avant tout traitement avec un logiciel (format JPG ou RAW).

Étape 4 – Après avoir trouvé et sélectionné l’original, cliquez sur Ouvrir pour valider. Si le module optique DxO correspondant n’est pas installé, une nouvelle boîte de dialogue vous invitera à la télécharger sinon, la palette Distorsion afﬁche les informations sur le matériel de prise de vue et le nom du ﬁchier original.

Étape 5 – Lorsque les corrections sont effectuées, cliquez sur Enregistrer, en bas à droite : DxO ViewPoint se ferme et le ﬁchier corrigé est rapatrié dans l’application hôte.

Page 17

4.5. Corriger manuellement la distorsion

Si votre matériel de prise de vue n’est pas pris en charge par un module optique DxO, vous pouvez corriger manuellement l’image.

Étape 1 – Ouvrez dans DxO ViewPoint une image en cliquant sur Fichier > Ouvrir, ou cliquez/déposez votre image sur la fenêtre de l’application.

Étape 2 – Dans la palette Distorsion, cliquez sur le bouton Manuelle.

Palette distorsion, correction manuelle.

Étape 3 – En fonction du type de distorsion visible à l’image, cliquez sur l’un des trois

boutons Barillet, Coussinet, ou Fish-eye

Étape 4 – Ajustez au besoin la correction à l’aide du curseur Intensité.

. La correction s’applique immédiatement.

NOTE

Pour la palette Distorsion, reportezvous au paragraphe 3.8 pour plus d’informations sur les messages liés à l’absence de données EXIF et à la gestion des modules optiques DxO.

Page 18

Corriger la déformation de volume

5.1. À propos de la déformation de volume

La déformation des sujets situés sur les bords des images est un défaut géométrique que l’on rencontre fréquemment en photographie d’intérieur, d’événement ou de mariage.

Connue sous le nom de déformation de volume, elle se manifeste fréquemment lorsque l’on prend des photos d’objets, de personnes ou de groupes de personnes à l’aide d’un objectif ou d’un zoom grand angle. Les éléments situés au bord de l’image semblent alors déformés.

5.2. Déterminer le type de déformation de volume

Une observation attentive de l’image vous permet de déterminer le type de déformation que vous rencontrez :

• Si les objets sphériques situés en bord d’image semblent étirés ou aplatis uniquement dans l’axe horizontal ou vertical, votre image subit une déformation de volume horizontale/verticale. Vous devrez utiliser l’outil de correction horizontale/verticale.

NOTE

Pour obtenir des résultats de qualité optimale, pensez à corriger la distorsion avant de corriger la déformation de volume.

• Si les volumes semblent ﬁler vers les angles de l’image, vous avez affaire à une déformation de volume en diagonale et dans ce cas, vous utiliserez la correction en diagonale.

Page 19

5.3. Corriger la déformation de volume horizontale/verticale

Les trois états de la palette Déformation de volume.

Appliquer la correction

Après avoir ouvert votre image dans DxO ViewPoint, activez la correction de la déformation de volume horizontale ou verticale en cliquant sur le bouton Horizontal/Vertical

La correction est automatique et s’applique immédiatement à l’image.

Affiner les réglages

Les réglages peuvent être afﬁnés à l’aide des curseurs.

• Le curseur Horizontal va étirer le contenu de l’image vers les bords gauche et droit (curseur vers la gauche) ou les compresser vers le centre (curseur vers la droite). Sa valeur par défaut est de 100 (curseur au centre).

• Le curseur Vertical va aplatir le contenu de l’image dans le sens vertical. Sa valeur par défaut est de 0 (curseur à gauche).

5.4. Corriger la déformation de volume diagonale

Appliquer la correction

Après avoir ouvert votre image dans DxO ViewPoint, activez la correction de la déformation de volume diagonale en cliquant sur le bouton Diagonale

La correction est automatique et s’applique immédiatement à l’image.

NOTE

DxO ViewPoint afﬁche un message d’avertissement si une déformation de volume est détectée dans l’image. Ce message se trouve dans la palette Déformation de volume et vous propose de la corriger directement en cliquant sur Corriger.

NOTE

En cas de doute, n’hésitez pas à essayer les deux, et de choisir le résultat qui vous semble le plus naturel, sachant que vous avez la possibilité d’afﬁner ou de modiﬁer la correction automatique à l’aide des curseurs de la palette Déformation de volume.

Page 20

ASTUCE

Pour réinitialiser un réglage en particulier, faites un double-clic sur le curseur concerné. Celui-ci reviendra à la valeur par défaut.

NOTE

Les corrections de la déformation de volume peuvent entraîner un rognage de la surface totale de l’image. Dans ce cas, si vous prévoyez d’appliquer ce traitement, tenez en compte en cadrant sufﬁsamment large à la prise de vue.

Correction de la déformation de volume diagonale, avant et après.

Affiner les réglages

Si nécessaire, vous pouvez afﬁner la correction manuellement en manipulant le curseur

Intensité

et, vers la droite, elle sera étirée et déformée vers l’extérieur. La valeur par défaut de ce curseur est de 150.

. Vers la gauche, l’image sera progressivement étirée et déformée vers le centre

ASTUCE

Vous pouvez régler ﬁnement la valeur de votre correction en cliquant sur les ﬂèches haut et bas situées à droite de la valeur du curseur. Vous pouvez également entrer une valeur manuellement ou utiliser les boutons ﬂèches après avoir cliqué sur le curseur.

ASTUCE

En afﬁchant la grille de composition, qui servira dans ce cas de référence visuelle, vous pourrez apprécier les changements dus à la correction de la déformation de volume.

Page 21

Redressement des perspectives

6.1. À propos des perspectives

En architecture, le point de vue oblige souvent le photographe à cadrer en contre-plongée ou en plongée lorsqu’il se trouve face à un bâtiment. Dans les deux cas, le sujet va être déformé avec un effet de lignes fuyantes d’autant plus prononcé que l’on se rapproche des bords de l’image. DxO ViewPoint propose des outils permettant de corriger les parallèles verticales, les parallèles horizontales, de forcer un rectangle ou d’effectuer une correction à 8 points, de manière totalement indépendante pour chaque côté.

6.2. Forcer les parallèles verticales

La palette Perspective.

Après avoir ouvert votre image dans DxO ViewPoint, allez dans la palette Perspective puis cliquez sur le bouton Forcer les parallèles verticales.

Placer les points de repère

Deux lignes verticales, comportant chacune deux points de repère en forme de cercle, apparaissent en incrustation sur votre image. Choisissez deux éléments verticaux de référence dans votre image, situés de préférence dans le même plan, pour une correction optimale.

ASTUCE

Vous pouvez changer la couleur des lignes à votre convenance, pour améliorer leur visibilité par rapport au fond de l’image. Cliquez sur le pavé coloré situé dans la barre d’outils inférieure et sélectionnez la couleur désirée.

Choix des éléments verticaux de référence et placement des lignes de correction.

Page 22

Placez le pointeur de la souris sur l’un des points de repère. Cliquez dessus pour le saisir et déplacez-le sur l’une des extrémités de votre élément de référence. Déplacez le second point de repère de manière à aligner la ligne sur votre élément vertical. Procédez de

même pour la seconde ligne.

Zoom image.

Pour un positionnement précis, les points de repère sont ajustables à l’aide des touches de navigation

rapidement d’un point de repère à l’autre. Il est également possible de déplacer les lignes une fois alignées et de les repositionner en les saisissant en leur centre avec la souris.

de votre clavier. La touche Tab (Windows seulement) permet de basculer

Vérifier la correction

DxO ViewPoint vous permet de vériﬁer les réglages de votre correction avant de l’appliquer à votre image. Pour ce faire, cliquez sur le bouton Prévisualiser dans la barre d’outils inférieure. DxO ViewPoint va effectuer une correction de votre image et vous indiquer, en les assombrissant, les parties de l’image qui seront supprimées lors du recadrage, lorsque votre correction sera effectivement appliquée (voir le chapitre 8 – Recadrage).

ASTUCE

Pour un placement précis des points de repère, vous pouvez zoomer dans l’image à tout moment, ou utiliser la Loupe, située dans la palette Visualisation. Vous pouvez également utiliser l’outil Main pour une manipulation plus rapide de votre image.

ASTUCE

La correction de perspectives pouvant entraîner un recadrage important, prévoyez sufﬁsamment de marge dès la prise de vue.

NOTE

Tant que l’image corrigée n’est pas enregistrée, les modiﬁcations sont réversibles et peuvent être réinitialisées en cliquant sur le bouton Réinitialiser la correction .

Les zones sombres indiquent les parties de l’image qui disparaîtront lors du recadrage.

Plus la correction est importante, pour compenser une prise de vue en plongée ou en contre-plongée appuyée, plus l’image sera recadrée.

Page 23

6.3. Forcer les parallèles horizontales

Le principe est identique à celui des parallèles verticales : les lignes de référence sont horizontales et vous permettront d’aligner et de mettre à niveau, par exemple, le haut et le bas d’un bâtiment, du cadre d’une fenêtre ou d’une porte.

Pour activer la correction de perspective horizontale, cliquez sur le bouton Forcer les parallèles horizontales.

Placer les points de repère

Deux lignes horizontales comportant chacune deux points de repère en forme de cercle apparaissent en incrustation sur votre image. Choisissez deux éléments horizontaux de référence dans votre image et placez vos lignes, comme pour la correction des perspectives verticales.

Choix des éléments horizontaux de référence et placement des lignes de correction.

Vérifier la correction

Vériﬁez votre correction en cliquant sur le bouton Prévisualiser dans la barre d’outils inférieure. DxO ViewPoint indique, en les assombrissant, les parties de l’image qui seront supprimées lors du recadrage automatique.

6.4. Forcer le rectangle

Une troisième fonction de correction de la perspective permet d’utiliser un rectangle de référence pour la correction simultanée des perspectives verticales et horizontales, et de manière indépendante pour chaque côté. Les applications sont nombreuses : vous pouvez redonner sa forme exacte à un tableau dont l’image présente de la distorsion, redresser un espace intérieur qui n’a pas été pris parfaitement dans l’axe, ou encore avec un point de vue en légère plongée, ou en contre-plongée (comme un hall de gare, la galerie d’un musée ou d’un palais, etc.).

Image en cours de correction avec l’outil Forcer le rectangle.

Page 24

Pour activer la correction, cliquez sur le bouton Rectangle.

Placer les points de repère

Vous pouvez agir sur quatre lignes : placez-les sur des lignes verticales et horizontales de référence situées, autant que possible, dans le même plan, c’est à dire le long d’éléments situés approximativement à la même distance de prise de vue.

Chaque point de repère agit sur deux lignes à la fois.

Vérifier la correction

Vériﬁez votre correction en cliquant sur le bouton Prévisualiser dans la barre d’outils inférieure. DxO ViewPoint va indiquer, en les assombrissant, les parties de l’image qui seront supprimées lors du recadrage automatique.

6.5. Corriger les perspectives avec 8 points

La correction de perspectives 8 points reprend le même principe que Forcer le rectangle à une différence importante près. En effet, si l’outil vous permet d’ajuster les quatre côtés de manière indépendante, les lignes doivent être positionnées dans le même plan pour obtenir un résultat optimal.

NOTE

Dans le cas de l’outil Rectangle, la manipulation d’un cercle va toujours agir sur deux lignes : une verticale et une horizontale.

ASTUCE

En cliquant sur Ctrl/ Cmd tout en déplaçant votre point de repère, la correction s’effectue en temps réel, sans que vous ayez besoin d’actualiser l’afﬁchage.

ASTUCE

Vous pouvez afﬁcher la grille de composition pour vériﬁer si tous les éléments principaux de l’image ont été correctement redressés selon vos réglages, pour compenser les possibles déﬁciences d’une vériﬁcation au jugé, à l’œil nu.

Avec la méthode 8 points, vous pouvez placer les lignes dans des plans différents, ce qui vous confère une plus grande souplesse dans les corrections complexes, ou lorsque tous les éléments à redresser ne sont pas à la même distance du photographe.

Pour activer la correction, cliquez sur le bouton 8 points.

Placer les points de repères

Vous pouvez agir sur quatre lignes de manière totalement indépendante : placez-les sur des lignes verticales et horizontales de référence, même si elles ne sont pas dans le même plan, c’est à dire à la même distance de prise de vue. Les lignes doivent être éloignées le plus possible.

ASTUCE

En cliquant sur Ctrl/ Cmd tout en déplaçant votre point de repère, la correction s’effectue en temps réel, sans que vous ayez besoin d’actualiser l’afﬁchage.

Page 25

Avant

Après

Vérifier la correction

6.6. Réglages avancés

Les curseurs de la palette Perspective.

Curseurs de réglages avancés

La palette Perspective propose quatre curseurs pour des réglages ﬁns :

• Haut/Bas : bascule de l’image autour d’un axe horizontal. Cette commande sera utilisée si l’image contient peu de droites de référence, et pour compenser autant que possible une prise de vue qui n’aurait pas été faite parfaitement dans l’axe du sujet.

• Gauche/Droite : bascule de l’image autour d’un axe vertical.

• Rapport H/V : permet de corriger des déformations engendrées parfois par la correction de perspectives. La valeur par défaut est 0. Vers la gauche, on écrase l’image dans le sens vertical, vers la droite, dans le sens horizontal.

Page 26

Effet du curseur Rapport H/V.

• Intensité : ce curseur, réglé sur une valeur par défaut de 100, dose la correction, ce qui vous permettra de trouver le meilleur compromis entre les ajustements et le rendu naturel du résultat.

Le curseur Intensité permet de doser la correction de perspective, afin de lui donner un aspect plus naturel.

Boutons Complet et Naturel

Vous pouvez également sélectionner l’un des deux modes de correction « Complet » et « Naturel » :

• Complet : effectue une correction des perspectives sans restrictions, avec l’intensité maximale, à 100, ce qui peut entraîner une déformation prononcée de l’image.

• Naturel : effectue la correction tout en contenant le réglage d’intensité à 75, pour un rendu plus réaliste.

Page 27

Redressement « complet » comparé au redressement « naturel » de perspective

NOTE

Pour la palette Perspective, reportez-vous au paragraphe 3.8 pour plus d’informations sur les messages liés à l’absence de données EXIF et l’impossibilité d’effectuer une correction automatique du rapport H/V de l’image.

Page 28

Redresser l’horizon

7.1. À propos de l’horizon

C’est un défaut courant en photographie de paysage : l’horizon est penché de quelques degrés en raison d’un mauvais placement du photographe, qui était lui-même légèrement penché au moment de la prise de vue. De même, un élément qui devrait suivre une ligne verticale (poteau, arbre) s’en écarte de quelques degrés. La solution à ce problème est simple : faire tourner l’image tout entière de quelques degrés.

7.2. Redresser l’horizon en traçant une droite de référence horizontale

L’outil Horizon permet de corriger des compositions présentant un horizon incliné. Il peut être utilisé en coordination avec l’outil Perspective.

Pour activer l’outil, cliquez, dans la palette Horizon, sur le bouton Niveau horizontal.

Une ligne horizontale comportant deux points de repère en forme de cercle apparaît en incrustation sur votre image.

Choisissez votre élément horizontal de référence dans votre image.

ASTUCE

Choix de l’élément horizontal de référence et placement de la ligne de correction.

ASTUCE

Pour un placement précis des points e repère, vous pouvez zoomer dans l’image à tout moment, ou utiliser la Loupe, située dans la palette

Visualisation.

Page 29

Vérifier la correction

7.3. Redresser l’horizon en traçant une droite de référence verticale

Procédez de la même manière que pour le redressement de l’horizon en traçant une droite de référence verticale.

7.4. Redresser l’horizon à l’aide du curseur ou en saisissant des valeurs

L’angle, en degrés, est indiqué à droite du curseur, dans la palette Horizon. Pour afﬁcher le curseur, cliquez sur la petite ﬂèche dans le coin inférieur droit de la palette.

Curseur Angle

Page 30

Recadrage

Les corrections effectuées dans les outils Distorsion, Déformation de volume, Perspective et Horizon se traduisent par un recadrage automatique qui maximise le champ visible de l’image. L’outil Recadrage de DxO ViewPoint vous permet d’ajuster les proportions de l’image ﬁnale à votre convenance.

Les zones sombres sur l’image représentent les surfaces perdues après correction.

8.1. Recadrer automatiquement une image

Après avoir ouvert votre image dans DxO ViewPoint, allez dans la palette Recadrage et cliquez sur le bouton Recadrage surimpression sur votre image.

Sélectionnez dans le menu déroulant Correction le mode Auto. Dans ce mode, DxO ViewPoint calcule la zone conservée de l’image au plus près et afﬁche les zones sombres correspondant aux surfaces perdues par rapport à l’image originale.

. Une grille ajustable apparaît en

ASTUCE

La case à cocher

Afﬁcher la grille, dans

la barre d’outils inférieure permet d’activer ou de désactiver la grille de composition dans l’image.

Le mode Auto calcule le recadrage au plus près.

Page 31

Plusieurs formats vous sont proposés dans le menu déroulant Ratio de l’image : 16/9 (format TV), 5/4, 5/2, 2/1, 3/2 (format des réﬂex APS-C et plein format), le 4/3 (format des compacts) et 1/1 (format carré). En cliquant sur Conserver dans le menu déroulant Ratio de l’image

En cliquant sur Libre, vous appliquez une correction manuelle. En cliquant sur Personnaliser, vous pouvez entrer un ratio de votre choix (largeur/hauteur) et déﬁnir des proportions de recadrage personnalisées.

Sélectionnez le format souhaité : la grille en surimpression sur votre image est automatiquement modiﬁée. Vous pouvez, en cliquant sur la grille, modiﬁer la position du cadre et l’adapter à la composition de votre image.

, vous préservez les proportions de l’image originale.

ASTUCE

La grille de l’outil de recadrage est divisée en tiers, ce qui vous permet d’appliquer la règle des tiers en composant l’image ﬁnale.

NOTE

Même si le recadrage s’applique en cliquant sur Appliquer, celui-ci reste réversible tant que l’image n’aura pas été enregistrée.

La grille est redimensionnable et repositionnable.

En cochant la case Contraindre dans l’image, le cadre est automatiquement contraint à la partie de l’image en cours d’utilisation aﬁn d’éviter qu’il ne se superpose à la zone noire des corrections de perspective.

Pour appliquer le recadrage, cliquez sur le bouton Appliquer, dans la barre d’outils inférieure.

Enregistrez vos modiﬁcations en cliquant sur Fichier >Enregistrer sous (ou Enregistrer si vous utilisez DxO ViewPoint en tant que module externe).

8.2. Recadrer manuellement une image

Après avoir ouvert votre image dans DxO ViewPoint, allez dans la palette Recadrage et cliquez sur le bouton Recadrage image. Pour ajuster les proportions de l’image ﬁnale à votre convenance, sélectionnez dans le menu déroulant Correction le mode Manuel.

Adaptez les dimensions de la grille ajustable en saisissant les poignées de redimensionnement qui se trouvent dans les angles et sur les côtés de la grille. Vous pouvez également modiﬁer la position du cadre en cliquant en son centre et en le déplaçant avec votre souris pour l’adapter à la composition de votre image.

. La grille ajustable apparaît en surimpression sur votre

NOTE

Quel que soit le mode de recadrage – automatique ou manuel – DxO ViewPoint détecte automatiquement l’orientation de la zone de recadrage.

ASTUCE

Il est possible d’ajuster la position de la zone de recadrage à l’aide des touches de navigation du clavier.

Page 32

Raccourcis clavier

Commande

Afﬁchage ajusté à l’écran Afﬁchage à 100% Zoom avant Zoom arrière Outil Flèche Outil Main Outil Recadrage Rotation de l’image à gauche Rotation de l’image à droite Afﬁcher/Masquer la grille en surimpression Déplacer les points de repère Basculer entre les points de repère Déplacer la zone de recadrage Ouvrir Enregistrer sous Quitter Annuler Refaire Préférences Afﬁcher l’image avant et après correction Plein écran Sortie du mode plein écran Afﬁcher/Masquer les contrôles Aide en ligne Mode accéléré pour les outils Perspective et Horizon

Raccourci Microsoft Windows

F3 F4 Ctrl ++ Ctrl +P H ou barre d’espace C Ctrl + L Ctrl + R

tuvw

Tab

tuvw

Ctrl + O Ctrl + S Alt + F4 Ctrl + Z Ctrl + Y Ctrl + Shift + P

Ctrl + D F F ou Esc F9 F1 Appuyer sur Ctrl tout en plaçant les points de repères sur l’image

Raccourci Mac OS X

Cmd + 0 Cmd + 1 Cmd + + Cmd + P H ou barre d’espace C Cmd + L Cmd + R

tuvw

Cmd + O Cmd + S Cmd + Q Cmd + Z Cmd + Shift + Z Cmd + ,

Cmd + D F F ou Esc Tab Cmd + / Appuyer sur cmd tout en plaçant les points de repères sur l’image
