DWT SS06-22, SS06-24 User manual [en, ru, el, es, it +12]

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Deutsch

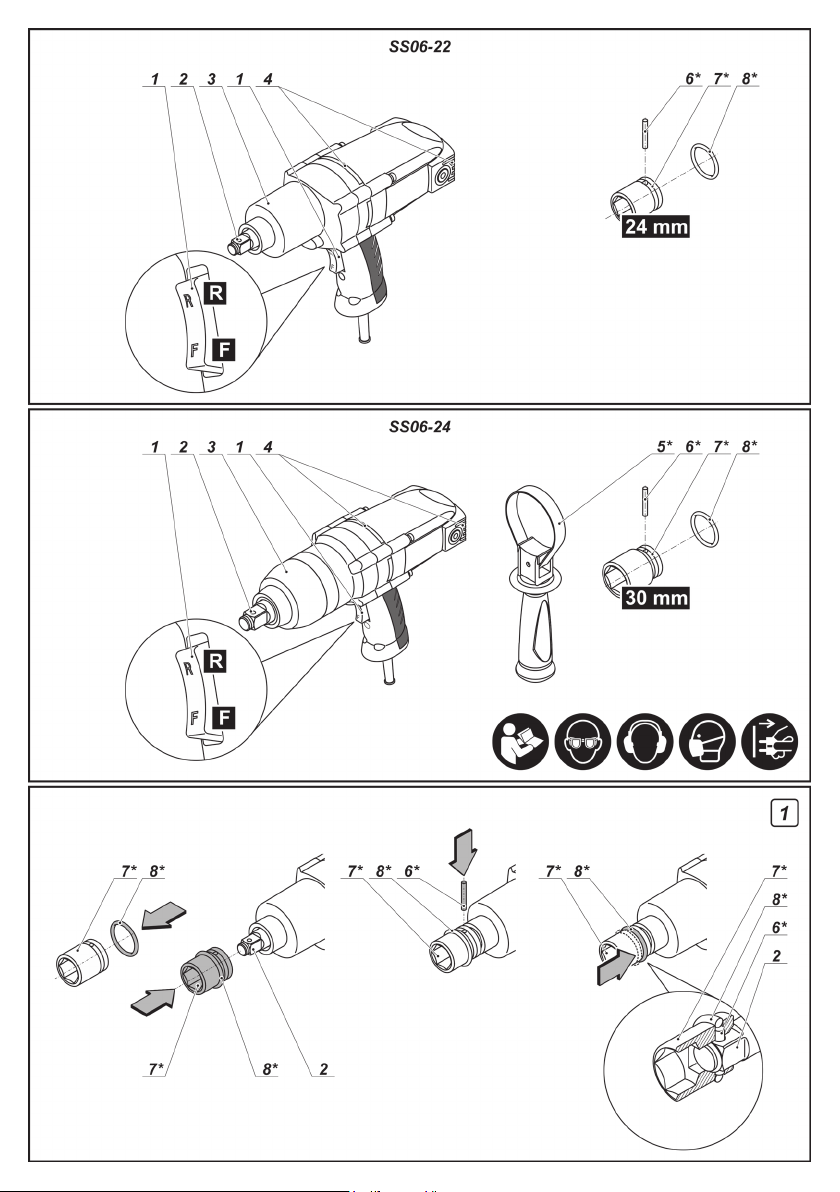

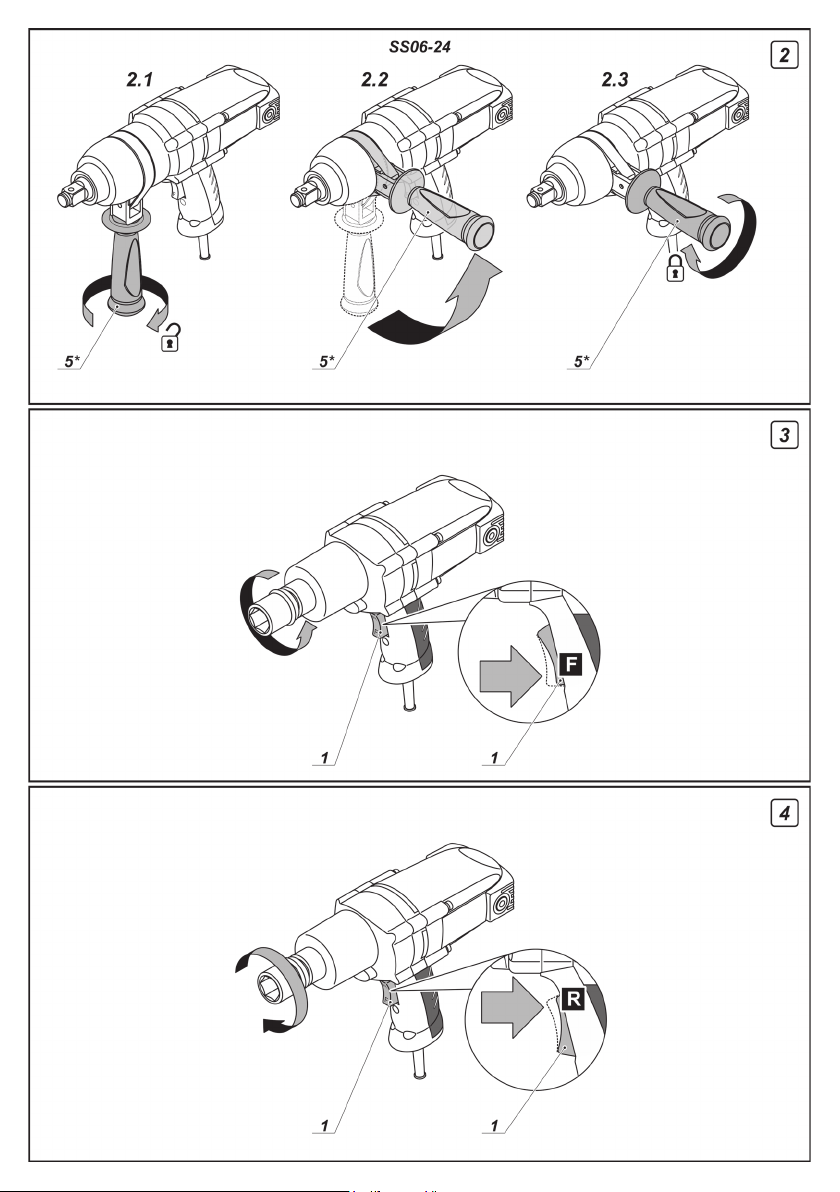

Erklärende Zeichnungen ������������������������������������������������������������������������������������������������������� Seiten
Allgemeine sicherheitshinweise, Gebrauchsanweisung �������������������������������������������������������� Seiten

English

Explanatory drawings ������������������������������������������������������������������������������������������������������������ pages
General safety rules, instructions manual ����������������������������������������������������������������������������� pages

Français

Dessins explicatifs ����������������������������������������������������������������������������������������������������������������� pages
Recommandations générales de sécurité, mode d'emploi ���������������������������������������������������� pages

Italiano

Disegni esplicativi ����������������������������������������������������������������������������������������������������������������� pagine
Precauzioni generali di sicurezza, manuale istruzioni ���������������������������������������������������������� pagine

Español

Dibujos explicativos ������������������������������������������������������������������������������������������������������������ páginas
Recomendaciones generales de seguridad, manual de instrucciones ������������������������������ páginas

5 - 7
8 - 12

5 - 7
13 - 17

5 - 7
18 - 22

5 - 7
23 - 27

5 - 7
28 - 32

Português

Esboços explicativos ���������������������������������������������������������������������������������������������������������� páginas
Recomendações gerais de segurança, manual de instruções ������������������������������������������� páginas

Türkçe

Açıklayıcı resimler �������������������������������������������������������������������������������������������������������������� sayfalar
Genel güvenlik tavsiyeleri, kullanım kılavuzu ��������������������������������������������������������������������� sayfalar

Polski

Rysunki objaśniające ������������������������������������������������������������������������������������������������������������� strony
Ogólne zalecenia w zakresie zasad bezpieczeństwa, instrukcja obsługi ������������������������������ strony

2

5 - 7
33 - 37

5 - 7
38 - 42

5 - 7
43 - 47

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Česky

Vysvětlující výkresy ��������������������������������������������������������������������������������������������������������������� strany
Obecné bezpečnostní pokyny, provozní příručka ������������������������������������������������������������������ strany

Slovensky

Vysvetľujúce výkresy ������������������������������������������������������������������������������������������������������������� strany
Všeobecné bezpečnostné pokyny, prevádzková príručka ����������������������������������������������������� strany

Română

Desene explicative ���������������������������������������������������������������������������������������������������������������� pagini
Recomandări generale privind siguranţa, manual de instrucţiuni ������������������������������������������ pagini

Български

Пояснителни чертежи ������������������������������������������������������������������������������������������������� страници
Общи указания по техника на безопасност, наръчник с инструкции ������������������������� страници

Ελληνικά

Επεξηγηματικά σχέδια ��������������������������������������������������������������������������������������������������������� σελίδες
Γενικές οδηγίες ασφάλειας προστασίας από δυστυχήματα, εγχειρίδιο οδηγιών ���������������������� σελίδες

5 - 7
48 - 52

5 - 7
53 - 57

5 - 7
58 - 62

5 - 7
63 - 68

5 - 7
69 - 74

Русский

Пояснительные рисунки ��������������������������������������������������������������������������������������������� страницы
Общие указания по ТБ, инструкция по эксплуатации �������������������������������������������� страницы

Украïнська

Пояснювальні малюнки �������������������������������������������������������������������������������������������������� сторінки
Загальні вказівки по ТБ, iнструкція з експлуатації ����������������������������������������������������� сторінки

Lietuviškai

Aiškinamieji brėžiniai ��������������������������������������������������������������������������������������������������������� puslapiai
Bendrieji saugaus darbo su technika nurodymai, naudojimo instrukcija ������������������������������ puslapiai

3

5 - 7
75 - 80

5 - 7
81 - 86

5 - 7
87 - 91

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Қазақ тілі

Түсіндіргіш әлеміштер ��������������������������������������������������������������������������������������������������� беттер
Жалпы қауіпсіздік жөніндегі ұсыныстар, пайдалану нұсқаулығы ����������������������������������� беттер

����������������������������������������������������������������������������������������������������������������������������

����������������������������������������������������������������������������������������������������

�������������������������������������������������������������������������������������������������������������������������

��������������������������������������������������������������������������������������������

5 - 7
92 - 96

5 - 7
97 - 101

5 - 7
102 - 106

[220-230 V]

4

567

Elektrowerkzeug - technische Daten

Schlagschrauber SS06-22 SS06-24

Elektrowerkzeug - Code

Nennaufnahme [W] 600 600

Ausgangsleistung [W] 320 320

Stromstärke bei Spannung

Leerlaufdrehzahl [min-1] 1900 1700

Drehmoment [Nm] 150-300 450-500

Schlaganzahl [min-1] 2600 2400

Min. Durchmesser der Schrauben

Max. Durchmesser der Schrauben

Werkzeughalter Typ

Gewicht

Schutzklasse

Schalldruck [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]
[Zoll]

[mm]
[Zoll]

[mm]
[Zoll]

[kg]

[lb]

siehe Seite 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Schallleistung [dB(A)]

Beschleunigung [m/s2] — —

Geräusch-

information

Tragen Sie bei einem Schalldruck
über 85 dB(A) einen Gehörschutz.

Konformitäts-

erklärung

Wir erklaren in alleiniger Verantwortung, dass das un­ter "Elektrowerkzeug - technische Daten" beschriebe­ne Produkt allen einschlagigen Bestimmungen der
Richtlinien 2006/42/EC einschlieslich ihrer Anderun­gen entspricht und mit folgenden Normen uberein­stimmt:
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Zertizierungs Wu Cunzhen
manager

* - für Elektrowerkzeuge mit einer Spannung 220-230 V�

Merit Link International AG
Stabio, Schweiz, 25�09�2020

Bewahren Sie alle Warnungen und Anweisungen
für die Zukunft auf.

Der Begriff "Elektrowerkzeug" in den Warnhinweisen
bezieht sich auf Ihr netzbetriebenes (kabelgebunden)
oder batteriebetriebenes (kabellos) Elektrowerkzeug�

Sicherheit am Arbeitsplatz

• Halten sie Ihren Arbeitsbereich sauber und auf-

geräumt. Unordnung und unbeleuchtete Arbeitsberei-

che können zu Unfällen führen�

Deutsch

8

— —

Allgemeine

Sicherheitsvorschriften

WARNUNG - Der Benutzer muss die Be­dienungsanleitung lesen, um die Verlet­zungsgefahr zu verringern!

WARNUNG! Lesen Sie alle Sicherheits­hinweise und Anweisungen. Nichtbe-

achtung der Warnungen und Anweisungen
kann zum Stromschlag, Brand und / oder zu
schweren Verletzungen führen�

• Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube ben­den. Elektrowerkzeuge erzeugen Funken, die Staub

oder Dämpfe entzünden können�

• Halten Sie Kinder und andere Personen während

des Betriebs des Elektrowerkzeugs fern. Bei Un­achtsamkeit können Sie die Kontrolle über das Werk­zeug verlieren�

Elektrische Sicherheit

• Die Anschlussstecker des Elektrowerkzeugs
müssen in die Steckdose passen. Der Stecker darf
in keiner Weise verändert werden. Verwenden sie
keine Adapterstecker gemeinsam mit schutzge­erdeten Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen reduzieren das Risiko ei­nes Stromschlags�

• Vermeiden Sie Körperkontakt mit geerdeten

Oberächen wie etwa Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko

eines Stromschlags, wenn Ihr Körper geerdet ist�

• Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Wenn Wasser in das Elektrowerkzeug
eindringt, erhöht sich das Risiko eines Stromschlags�

• Nutzen Sie das Kabel nur bestimmungsgemäß.

Verwenden Sie das Kabel niemals zum Tragen, Zie­hen oder Trennen des Elektrowerkzeugs. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder beweglichen Teilen. Beschädigte oder verwi-

ckelte Kabel erhöhen das Risiko eines Stromschlags�

• Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden sie nur Verlängerungskabel,
die für den Außenbereich zugelassen sind. Die

Verwendung eines für den Außenbereich zugelasse­nen Verlängerungskabels verringert das Risiko eines
Stromschlages�

• Falls sich der Einsatz eines Elektrowerkzeugs in

einer feuchten Umgebung nicht vermeiden lässt,
verwenden Sie einen Fi-Schutzschalter. Die Ver-

wendung eines Fi-Schutzschalters verringert das Risi­ko eines Stromschlags� HINWEIS! Der Begriff "Fehler­stromschutzeinrichtung (RCD)" kann durch den Begriff
"Fehlerstromschutzschalter (GFCI)" oder "Fehlerspan­nungsschutzschalter (ELCB)" ersetzt werden�

• Warnung! Vermeiden Sie Kontakt mit den freilie-
genden Metalloberächen am Getriebe, an der Ab­schirmung etc�, da ansonsten die Gefahr eines Strom­schlags droht�

Persönliche Sicherheit

• Seien Sie aufmerksam, achten sie darauf, was
sie tun, und gehen sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einuss von Drogen, Alkohol oder Me­dikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch des Elektrowerkzeugs kann ernsthafte
Verletzungen zur Folge haben�

• Tragen Sie persönliche Schutzausrüstung. Tra-
gen Sie immer einen Augenschutz. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge­hörschutz je nach Art und Einsatz des Elektrowerkzeu­ges verringert das Risiko von Personenschäden�

• Verhindern Sie ein unbeabsichtigtes Einschal-

ten des Elektrowerkzeugs. Vergewissern Sie sich,

Deutsch

dass der Schalter in der Aus-Stellung ist, bevor Sie
das Elektrowerkzeug an die Stromquelle und / oder
Batterie anschließen, in die Hand nehmen oder
transportieren. Wenn Sie beim Tragen des Elektro-

werkzeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversor­gung anschließen, kann dies zu Unfällen führen�

• Bevor das Elektrowerkzeug eingeschaltet wird,

entfernen Sie alle Einstellschlüssel oder Schrau­benschlüssel. Ein Schraubenschlüssel oder Einstell-

schlüssel, der sich in einem rotierenden Teil des Elek-

trowerkzeugs bendet, kann zu Verletzungen führen.

• Überschätzen Sie sich nicht. Sorgen sie für ei-
nen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren�

• Tragen Sie geeignete Kleidung. Tragen Sie kei-

ne weite Kleidung oder Schmuck. Halten Haare,
Kleidung und Handschuhe fern von beweglichen
Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden�

• Wenn die Werkzeuge für den Anschluss von

Staubabsaugung und Sammeleinrichtungen vor­gesehen sind, vergewissern Sie sich, dass diese
ordnungsgemäß angeschlossen sind und richtig
verwendet werden. Verwendung dieser Einrichtun-

gen kann Gefährdungen durch Staub verringern�

• Lassen Sie sich nicht durch Vertrautheit mit dem

Produkt (durch wiederholten Gebrauch erworben)
von der strikten Einhaltung der Sicherheitsvor­schriften für das vorliegende Produkt abhalten.

Eine unvorsichtige Handlung kann in Sekundenbruch­teilen zu schweren Verletzungen führen�

• Warnung! Elektrowerkzeuge können während des
Betriebs ein elektromagnetisches Feld erzeugen� Die­ses Feld kann unter Umständen aktive oder passive

medizinische Implantate beeinussen. Um das Risiko

von schweren oder tödlichen Verletzungen zu vermei­den empfehlen wir, dass sich Personen mit medizini­schen Implantaten mit Ihrem Arzt und dem Implanta­thersteller beraten, bevor Sie dieses Elektrowerkzeug
verwenden�

Nutzung und Pege des Elektrowerkzeugs

• Personen mit beschränkten psychophysischen oder
geistigen Fähigkeiten sowie Kinder können das Elekt­rowerkzeug nicht benutzen, wenn sie nicht überwacht
werden oder über die Verwendung des Elektrowerk­zeugs von einer Person unterwiesen wurden, die für
ihre Sicherheit verantwortlich ist�

• Überlasten Sie das Elektrowerkzeug nicht. Ver-

wenden Sie für ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerk-

zeug arbeiten Sie besser und sicherer im angegebe­nen Leistungsbereich�

• Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich mit dem Schalter nicht ein- und ausschal­ten lässt. Ein Elektrowerkzeug, das sich nicht ein-

oder ausschalten lässt, ist gefährlich und muss repa­riert werden�

• Trennen sie das Elektrowerkzeug von der

Stromversorgung bzw. der Batterie, bevor Sie Ein­stellungen vornehmen, Zubehör wechseln oder
das Elektrowerkzeug lagern. Diese vorbeugenden

Sicherheitsmaßnahmen vermindern das Risiko, dass
das Werkzeug versehentlich eingeschaltet wird�

• Bewahren Sie unbenutzte Elektrowerkzeuge au-

ßerhalb der Reichweite von Kindern auf. Lassen

9

Sie Personen das Werkzeug nicht benutzen, die
mit dem Elektrowerkzeug oder diesen Anweisun­gen nicht vertraut sind. Die Elektrowerkzeuge kön-

nen gefährlich sein, wenn sie von unerfahrenen Per­sonen benutzt werden�

• Die Elektrowerkzeuge müssen gewartet wer-

den. Prüfen Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebro­chen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Elekt­rowerkzeugs reparieren. Viele Unfälle werden durch

schlecht gewartete Elektrowerkzeuge verursacht�

• Halten Sie die Schneidewerkzeuge scharf und

sauber. Sorgfältig gepegte Schneidwerkzeuge mit

scharfen Schneidkanten verklemmen sich weniger
und sind leichter zu führen�

• Verwenden Sie das Elektrowerkzeug, das Zube-

hör, die Einsätze etc. in Übereinstimmung mit die­sen Anweisungen unter Berücksichtigung der Ar­beitsbedingungen und der auszuführenden Arbeit.

Eine Benutzung des Elektrowerkzeugs für andere als
die bestimmungsgemäßen Zwecke kann zu einer ge­fährlichen Situation führen�

• Halten Sie die Handgriffe und Greifächen tro-

cken, sauber und frei von Öl und Fett. Rutschige

Handgriffe und Greifächen verhindern eine sichere

Handhabung und Kontrolle über das Werkzeug in un­erwarteten Situationen�

• Benutzen Sie den Zusatzgriff bei der Arbeit mit dem
Elektrowerkzeug, weil er ein hilfreiches Hilfsmittel bei
der Handhabung des Elektrowerkzeugs ist� Das richti­ge Halten des Elektrowerkzeugs kann das Risiko von
Unfällen und Verletzungen reduzieren�

Service

• Lassen sie das Elektrowerkzeug nur von quali-
ziertem Fachpersonal und nur mit Original-Ersatz­teilen reparieren. Damit wird sichergestellt, dass die

Sicherheit des Elektrowerkzeugs erhalten bleibt�

• Befolgen Sie die Anweisungen zum Schmieren und
Wechseln von Zubehörteilen�

Spezielle

Sicherheitshinweise

•

Fassen sie das Elektrowerkzeug nur an isolier­ten Griffächen an, wenn sie Arbeiten ausführen,
bei denen das Einsatzwerkzeug verborgene Strom­leitungen oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung setzt
auch freiliegende Metallteile des Elektrowerkzeuges
unter Spannung und führt zu einem Stromschlag�

• Tragen Sie beim Schlagbohren den Gehörschutz.

Belastung durch Lärm kann zu Hörschäden führen�

• Wenn Sie Schrauben montieren, sollten Sie vor
der Einschaltung des Elektrowerkzeugs sicherstellen,
dass andere, zu den Schrauben passenden Kompo­nenten ordnungsgemäß befestigt sind� Halten sie das
Elektrowerkzeug nach der Installation in einer siche­ren Position und schalten sie den Schalter ein, dann
lassen Sie das Werkzeug für 30 Sekunden laufen� Bei
starken Vibrationen oder anderen Problemen ist das
Elektrowerkzeug sofort auszuschalten und entspre­chende Wartungsmaßnahmen vorzunehmen�

• Es ist notwendig vor Beginn festzustellen, wo sich
verdeckte Verkabelungen, Wasser- und Gasrohre
benden. Im Fall von Schäden an elektrischen Lei­tungen, Wasser- oder Gasrohren (zum Beispiel durch
eine Bolzenschraube) sind ernsthafte Konsequenzen
für Leben und Gesundheit sehr wahrscheinlich�

• Nicht den Aufsatz für den normalen Aufsteckschlüs-
sel, sondern einen speziellen Aufsatz für Schlagschrau­ber verwenden� Der Aufsatz des Schlagschraubers ist
schwarz, fest und beschädigt nicht die Schraube� Ein
Aufsatz, der nicht für den Schlagschrauber bestimmt
ist, kann leicht beschädigt werden und zu Verletzun­gen führen� Vor dem Gebrauch ist zu prüfen, ob der
Aufsatz nicht gebrochen oder anderweitig sichtbar be­schädigt ist�

• Die Veränderung der Konstruktion der Schrauben-
dreher-Bits oder Steckschlüssel sowie das Benutzen
von abnehmbaren Erweiterungen oder Zubehör, das
nicht für dieses Elektrowerkzeug geeignet ist, ist ver­boten�

• Das Elektrowerkzeug kann zurückschlagen; achten
Sie deshalb auf sicheren Stand und halten Sie das
Elektrowerkzeug fest in beiden Händen�

• Für kleine Teile, die durch ihr Eigengewicht nicht
ausreichend xiert werden, ist eine spezielle Klemm­vorrichtung zu verwenden�

In der Gebrauchsanweisung

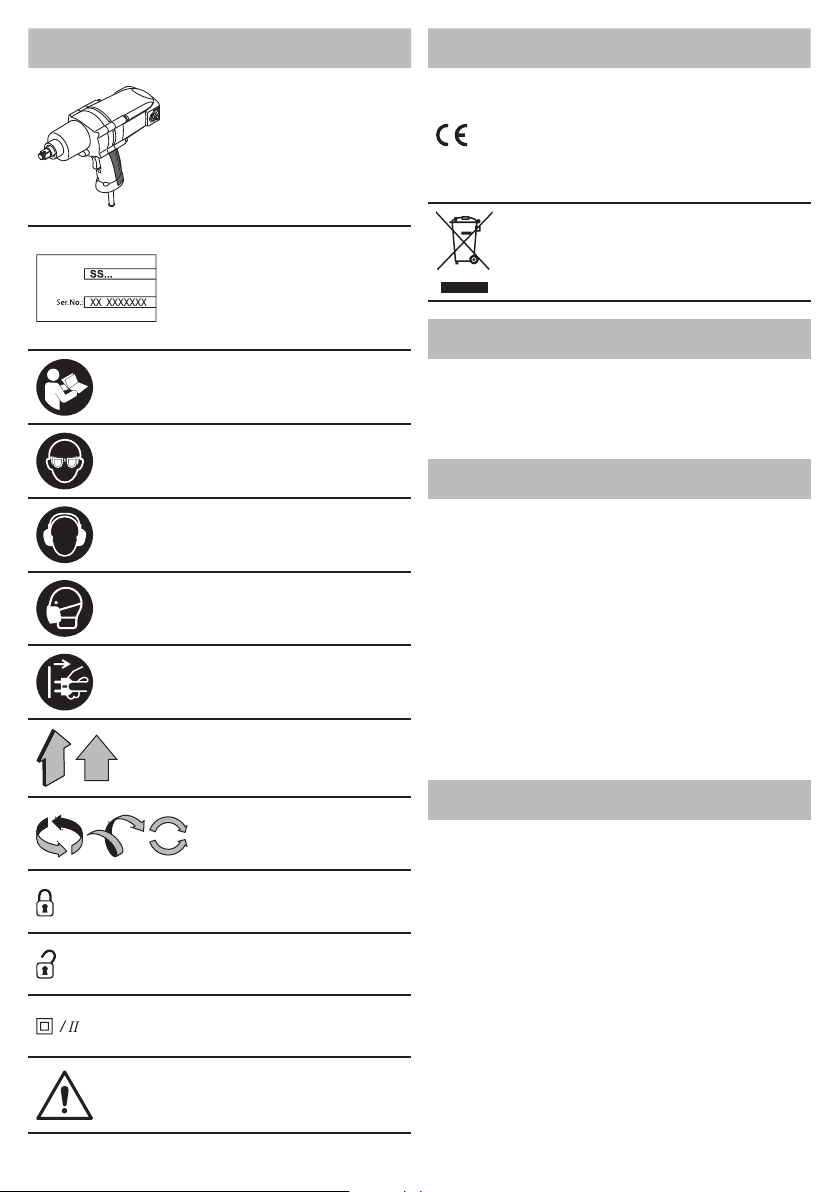

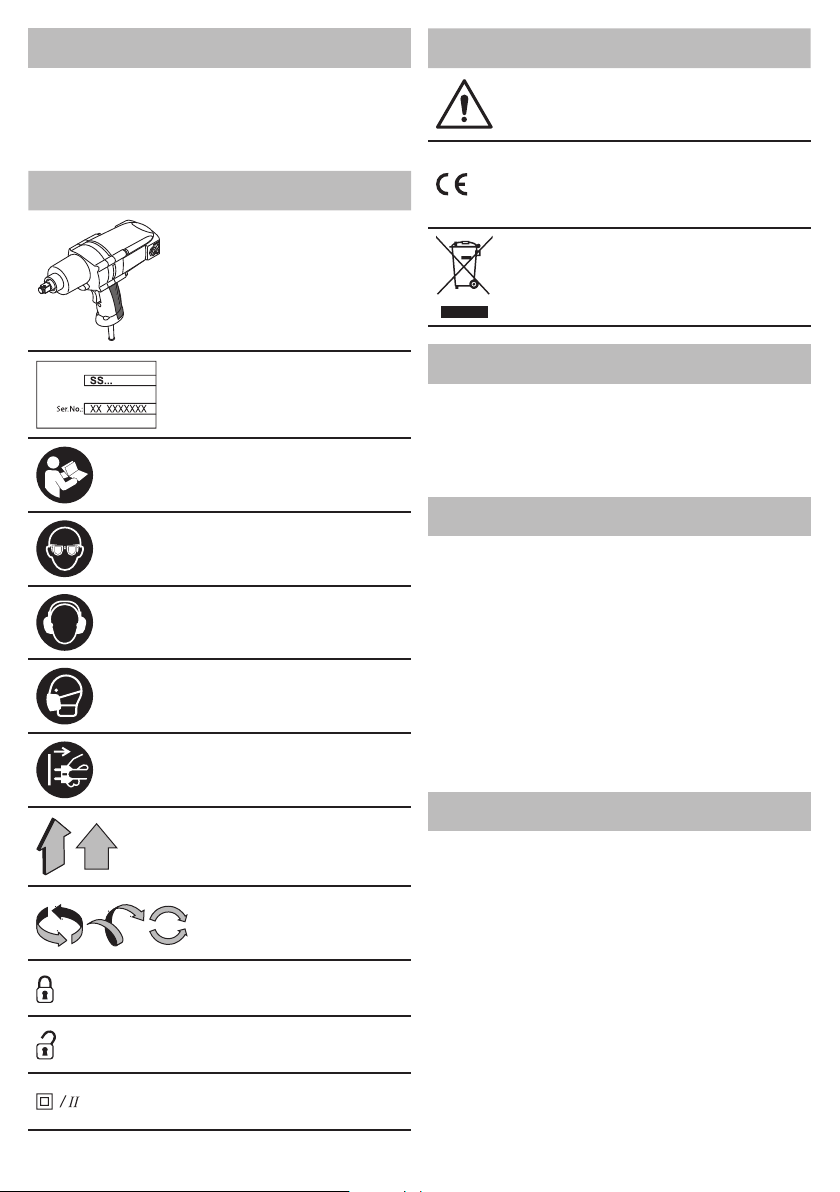

verwendete Symbole

Die folgenden Symbole werden in der Gebrauchsan­weisung verwendet, bitte ihre Bedeutung merken� Die
korrekte Interpretation der Symbole ermöglicht die kor­rekte und sichere Nutzung des Elektrowerkzeuges�

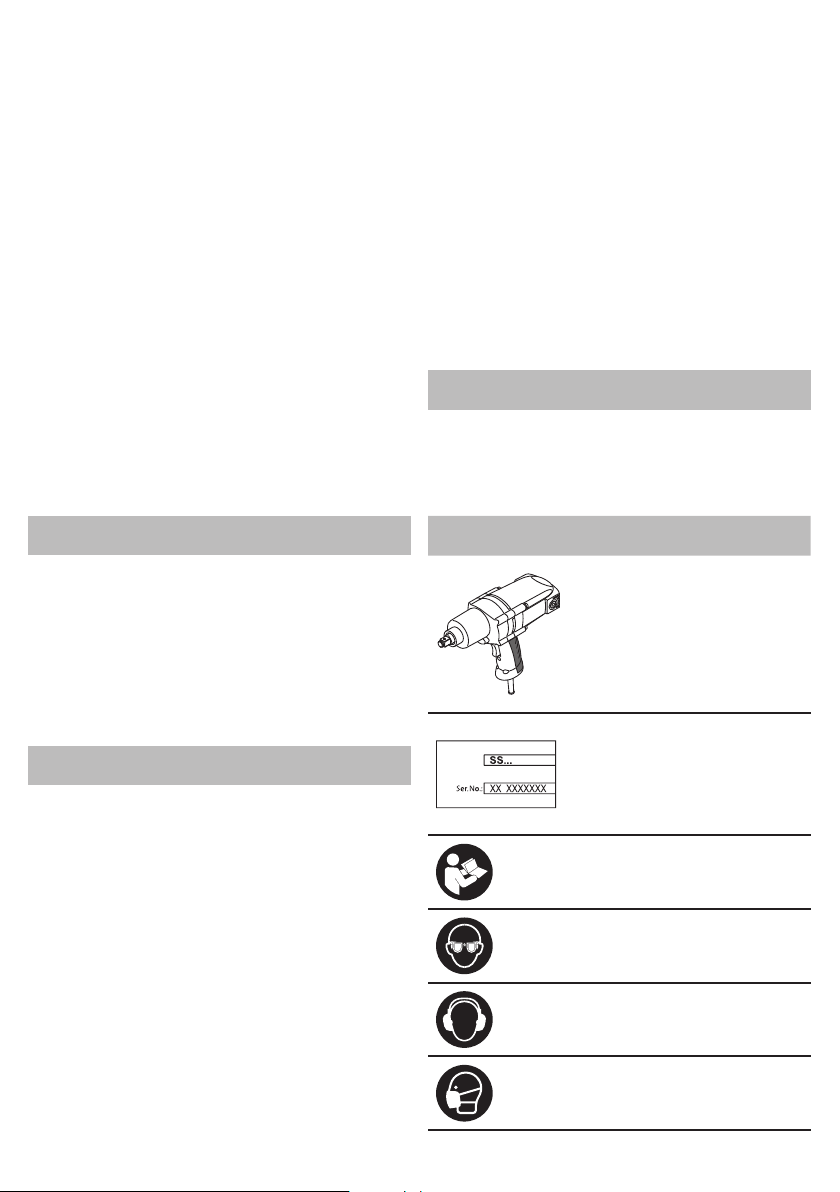

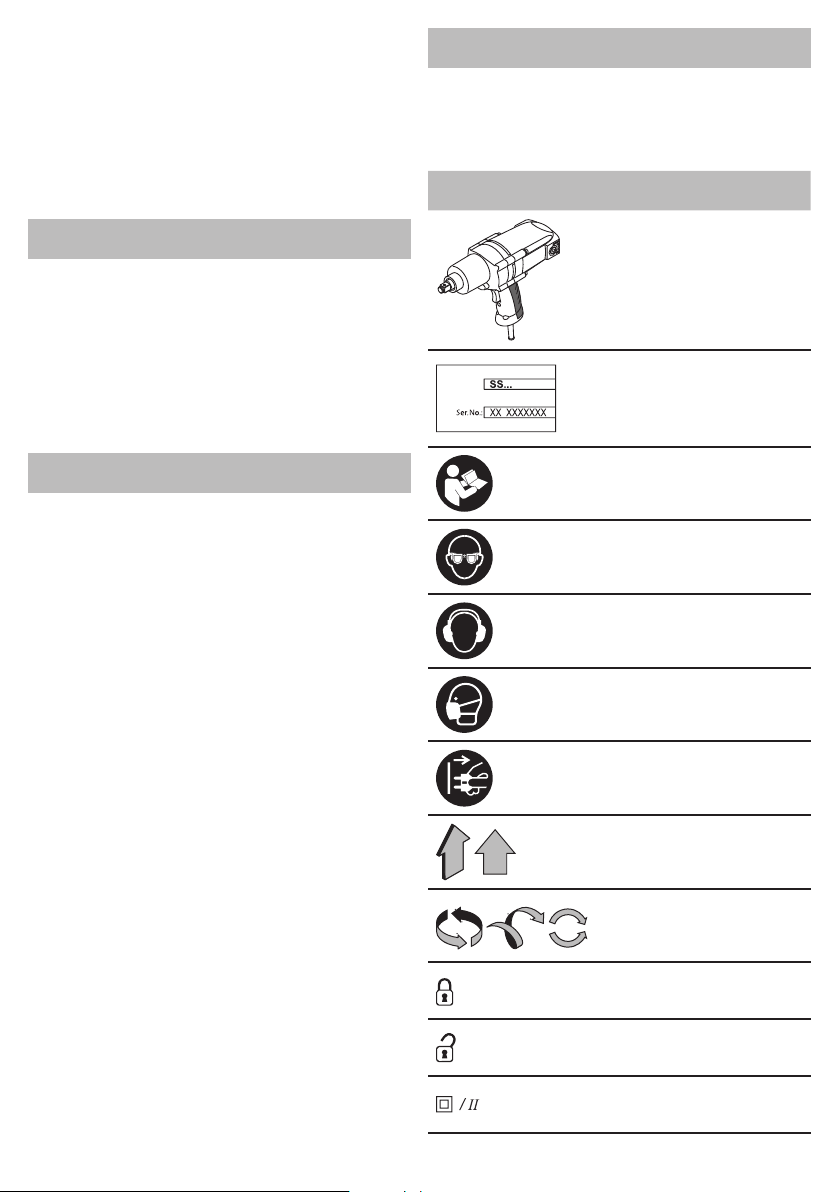

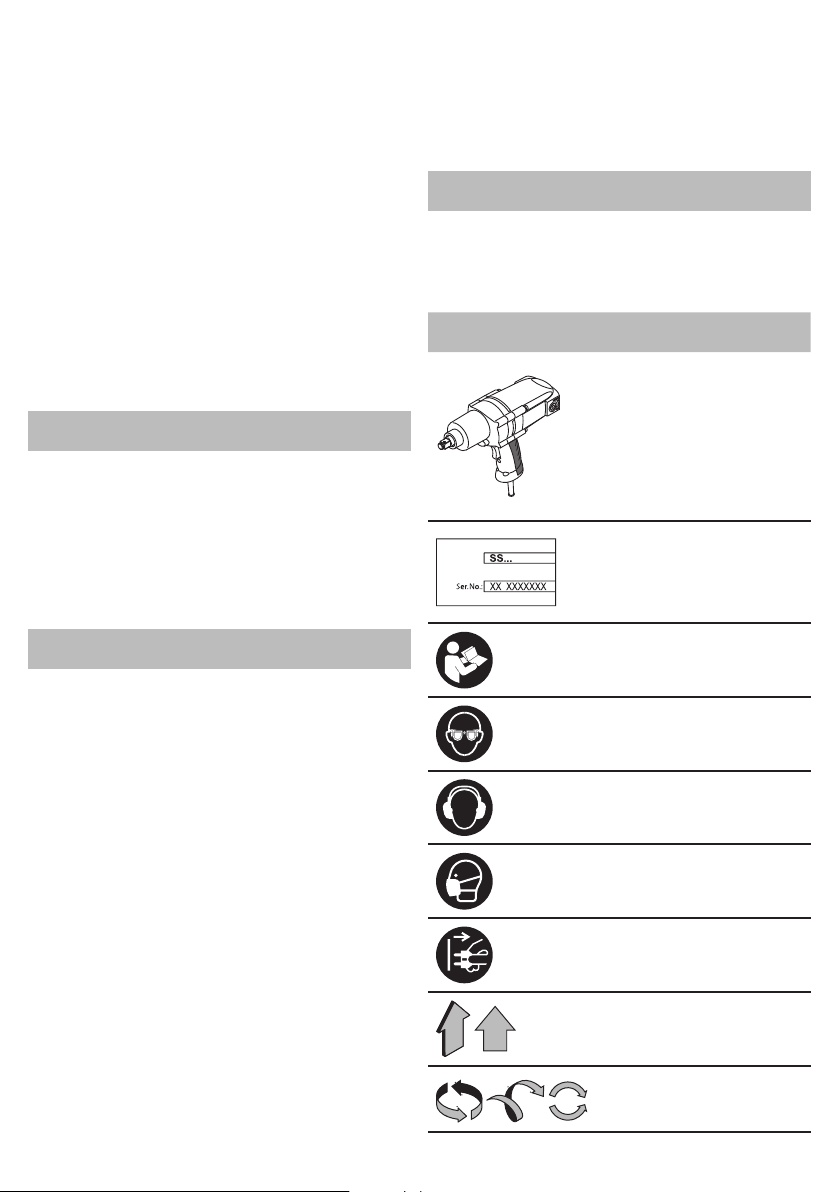

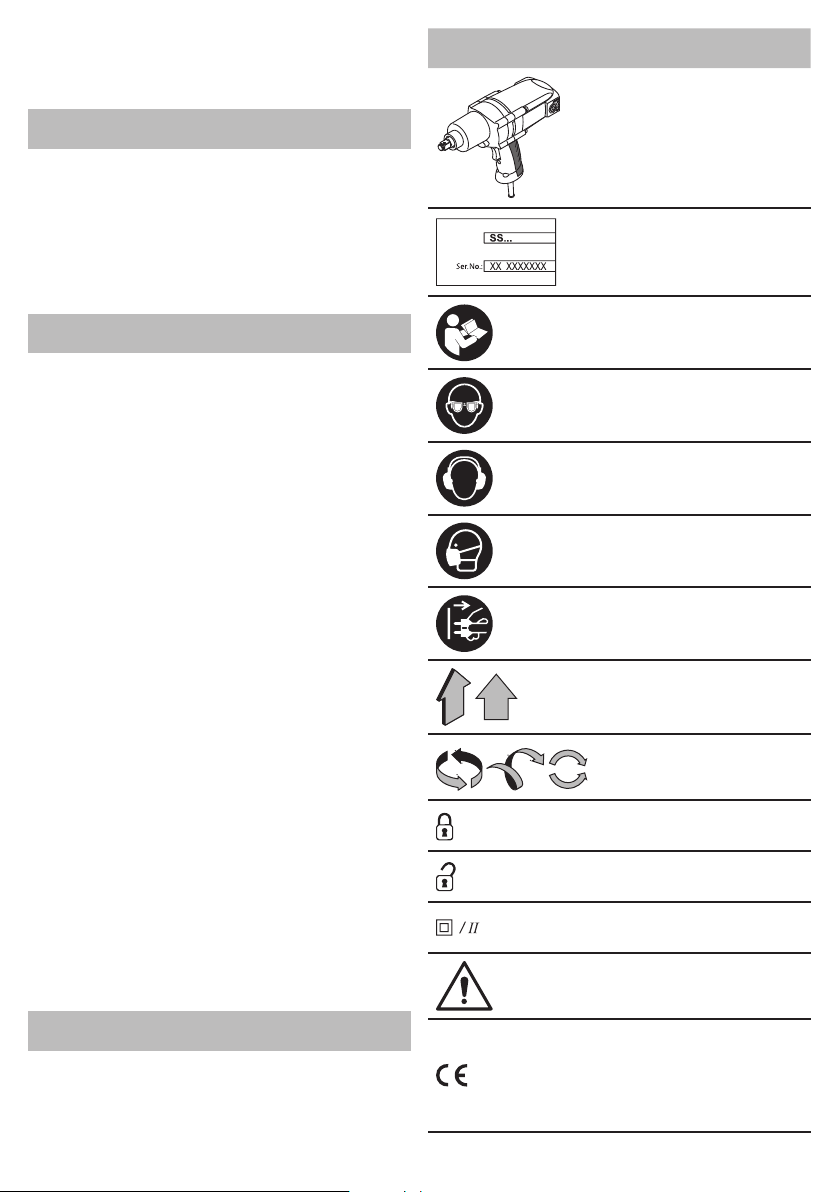

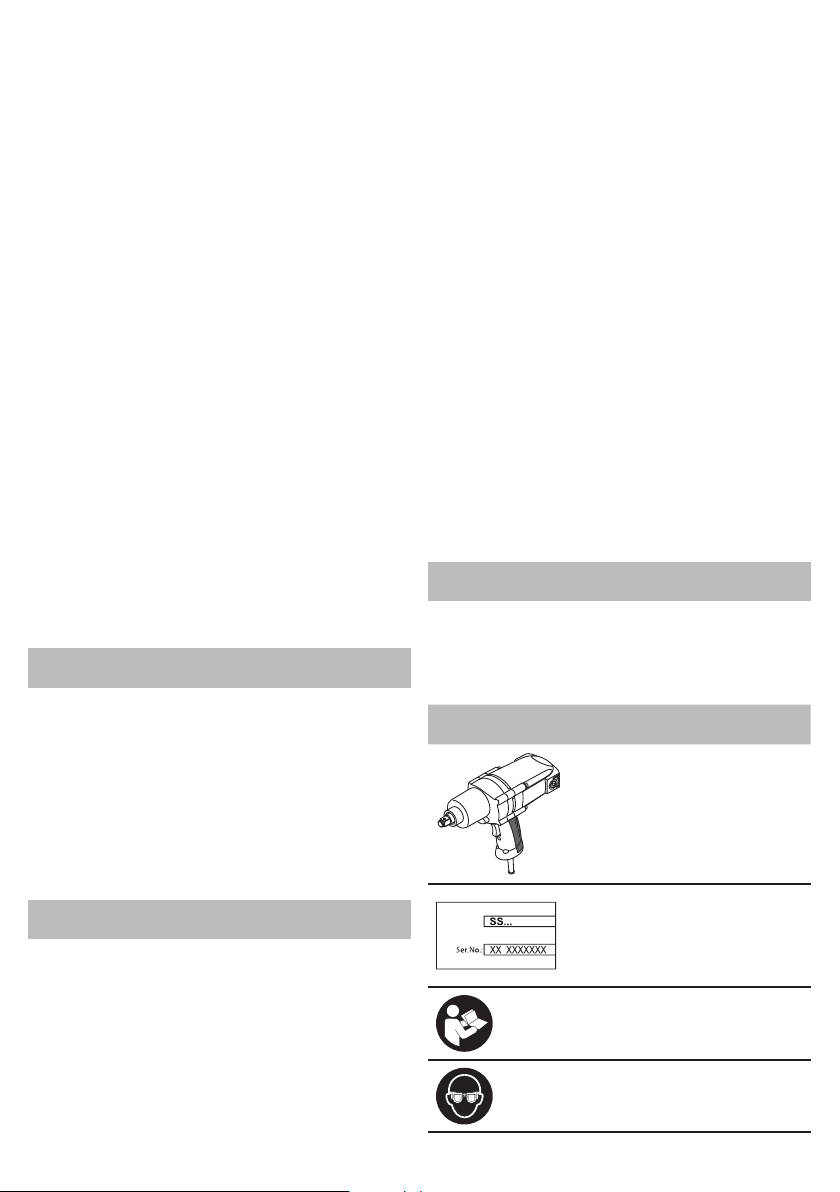

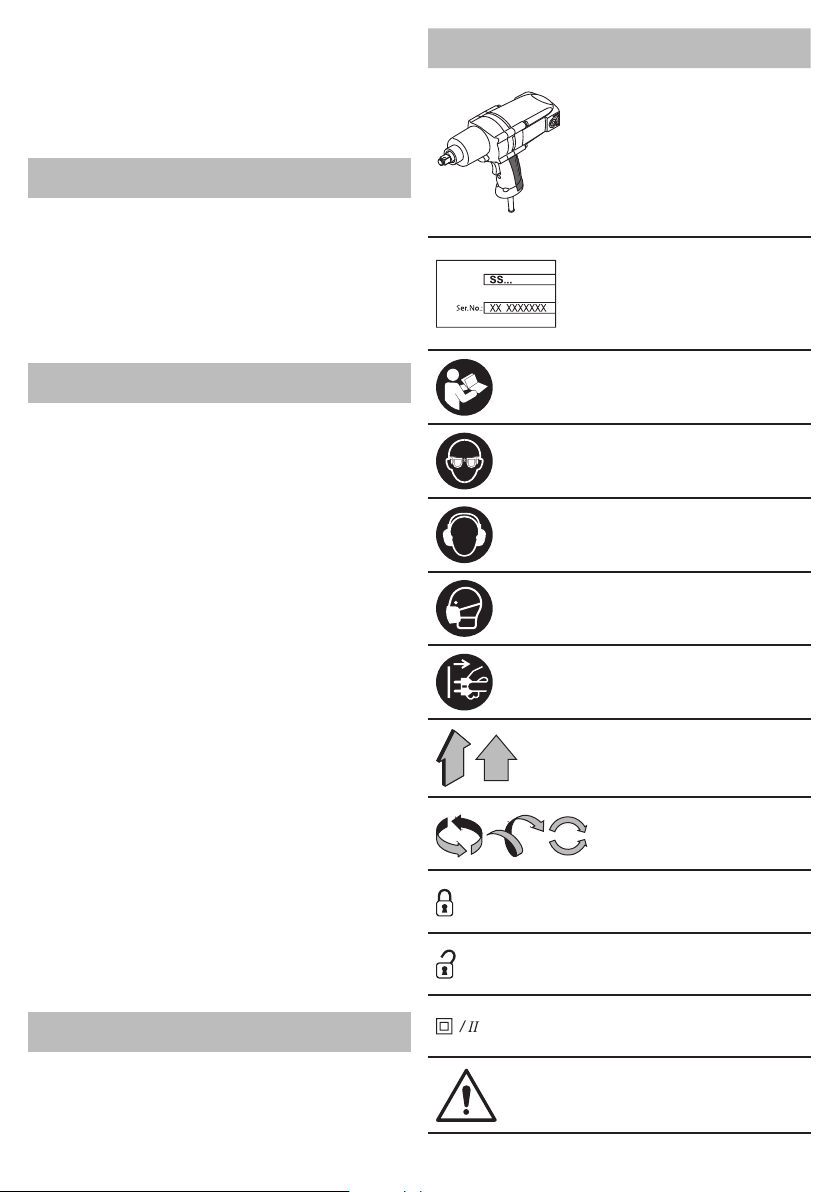

Symbol Bedeutung

Schlagschrauber

R

F

Grau markierte Sektionen ­weicher Griff (mit isolierter

Oberäche).

Sicherheitshinweise für die Verwendung

des Elektrowerkzeugs

•

Wenn Sie ein Elektrowerkzeug benutzen, sollten Sie
darauf achten, was Sie tun, und wachsam bleiben� Sie
dürfen nicht das Elektrowerkzeug verwenden, wenn
Sie sich müde fühlen oder unter dem Einuss von Be­täubungsmitteln, Alkohol oder Drogen stehen�

• Halten sie die Finger nicht am Schalter, um unbeab-
sichtigte Einschaltung des Elektrowerkzeugs bei des­sen Bewegung zu vermeiden�

Deutsch

10

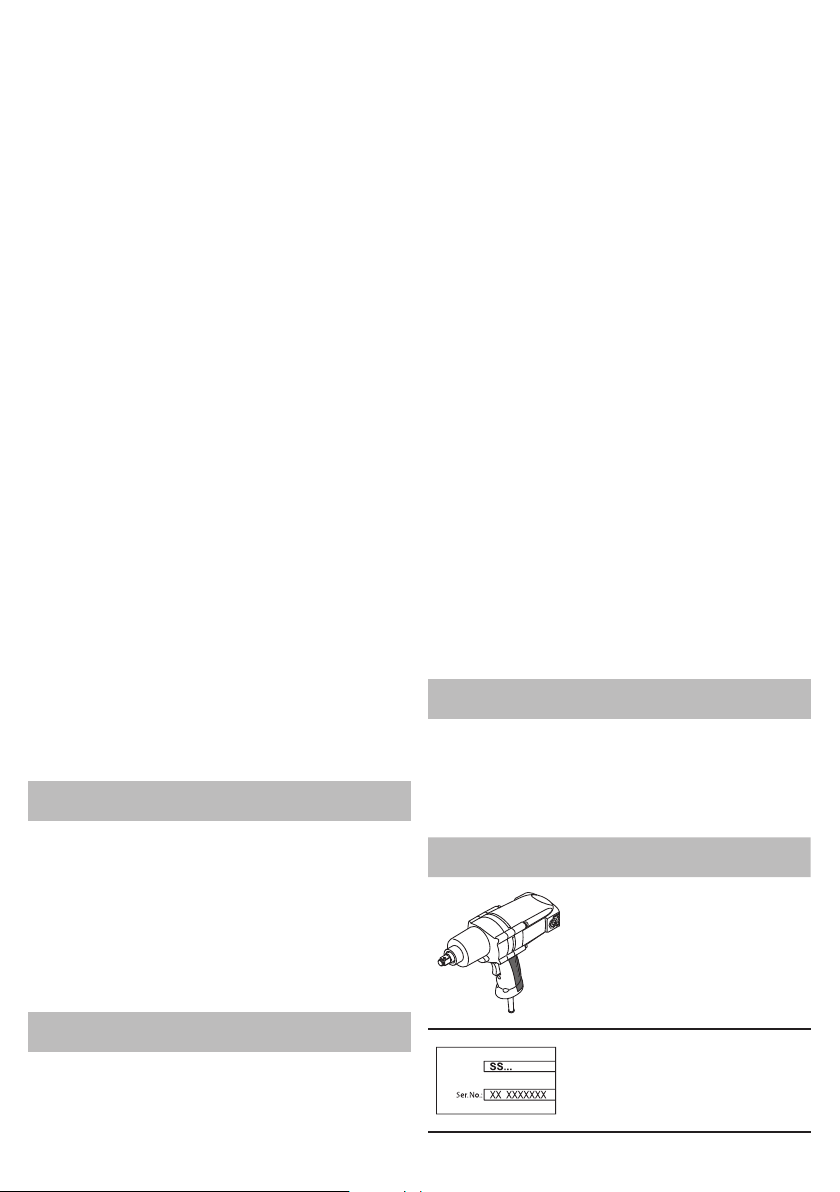

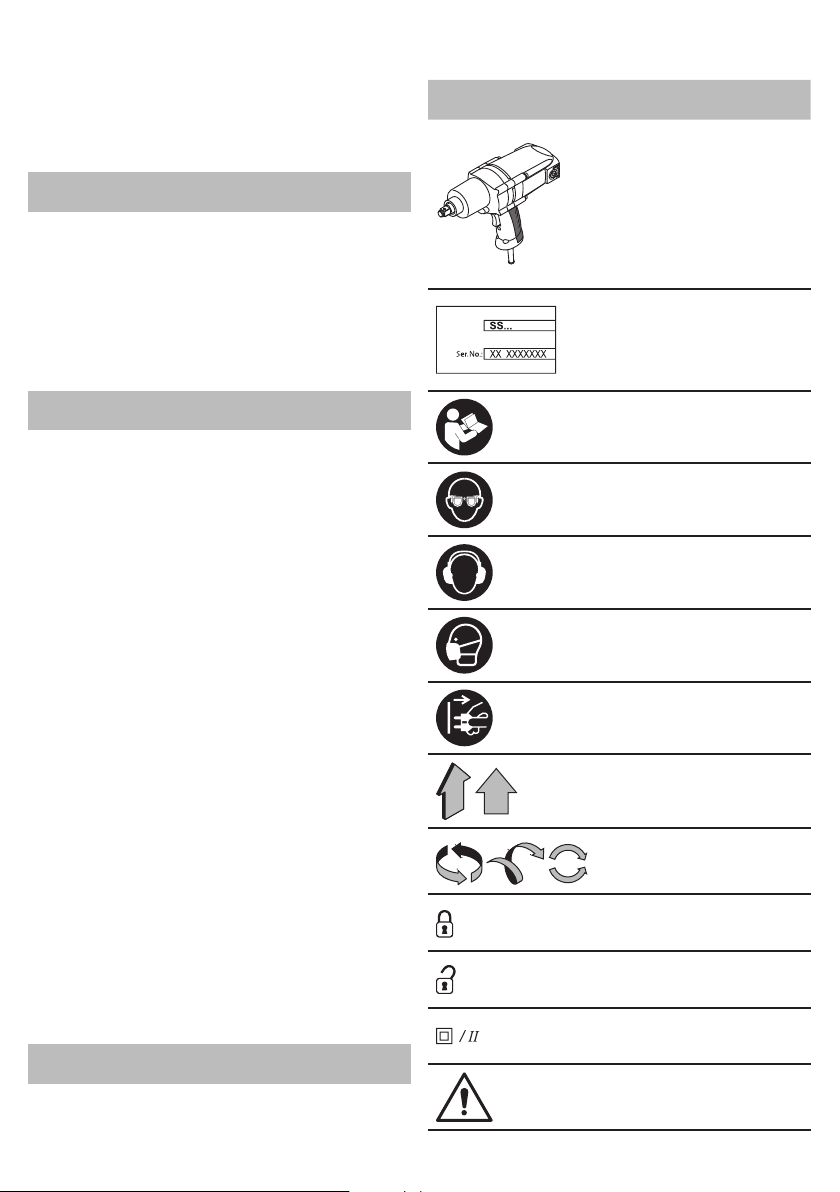

Seriennummernaufkleber:

SS ��� - Modell;
XX - Datum der Herstellung;
XXXXXXX - Seriennummer�

Alle Sicherheitsregelungen
und Anweisungen lesen�

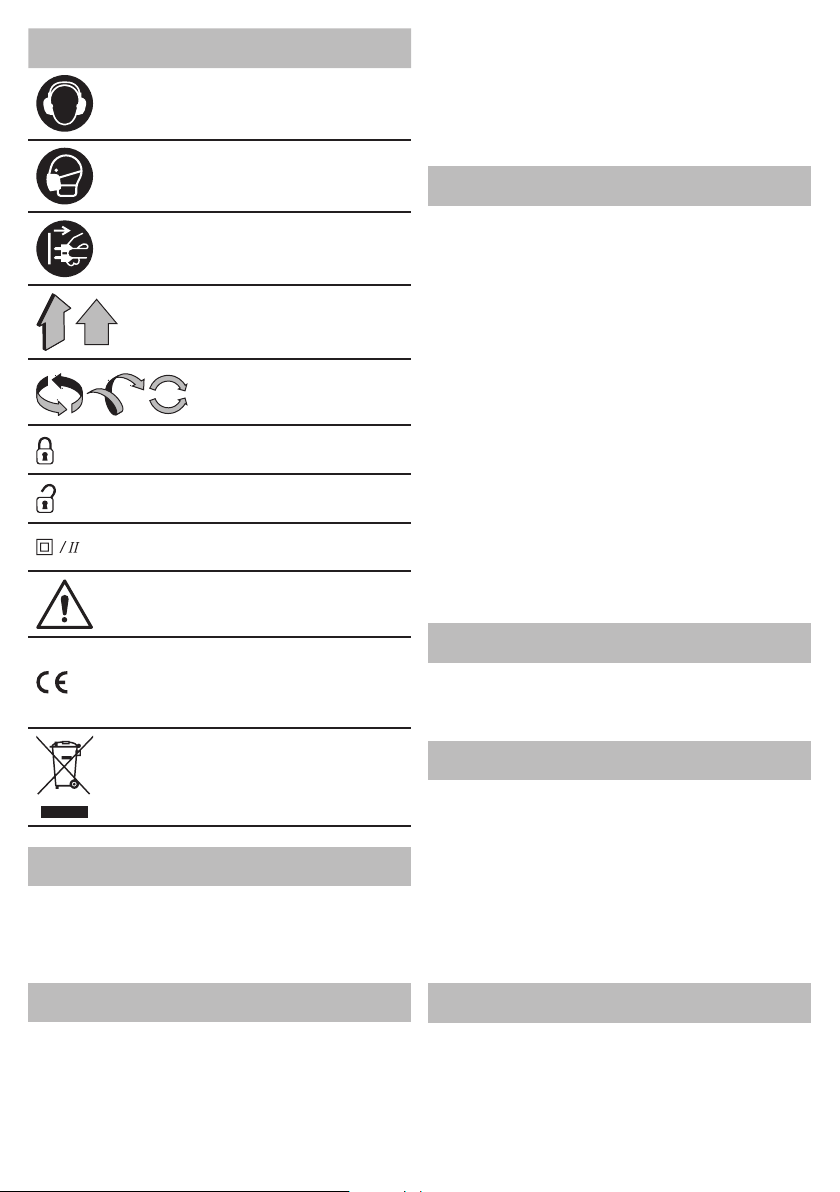

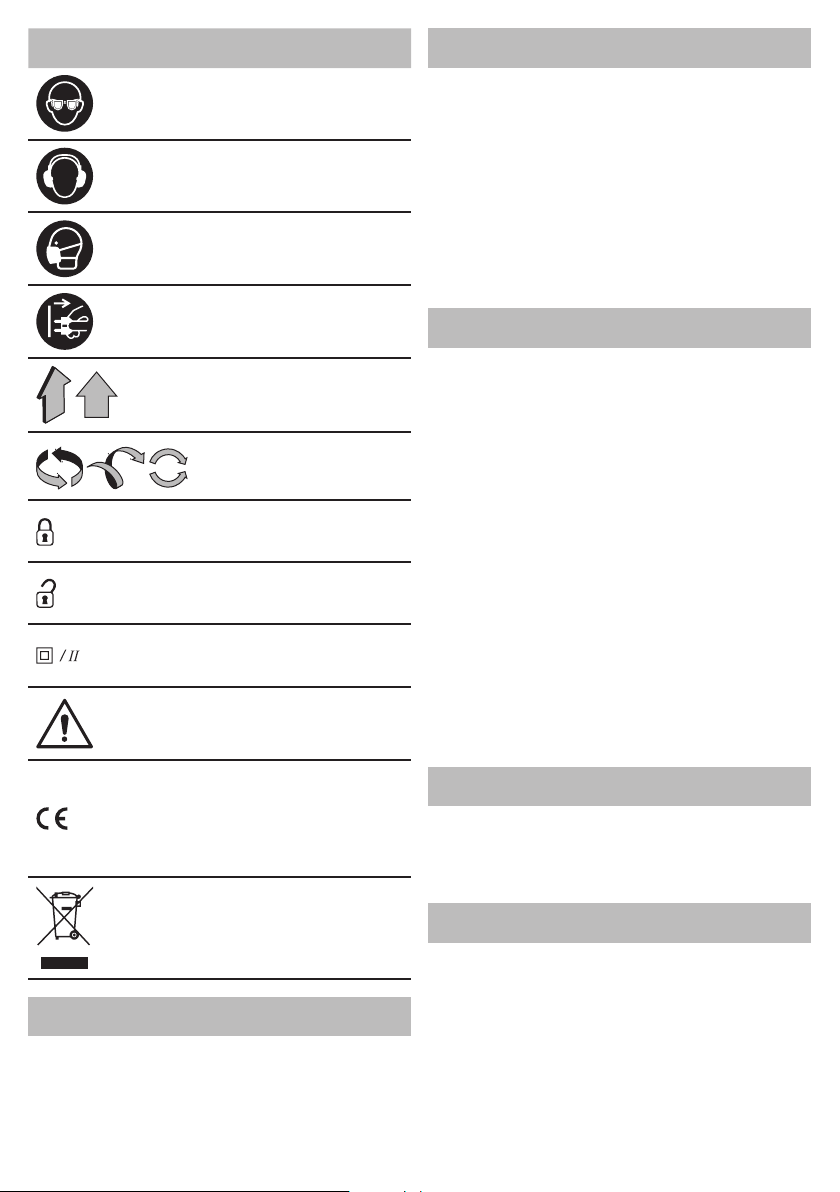

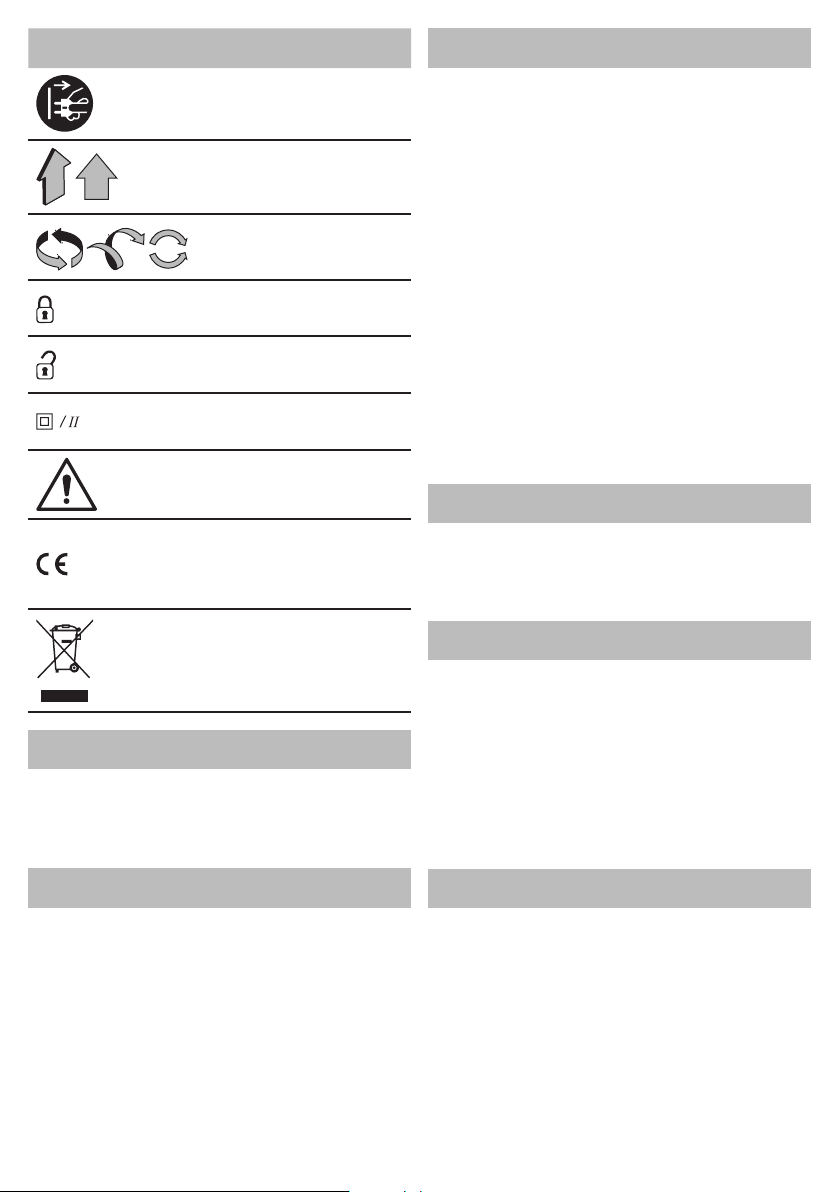

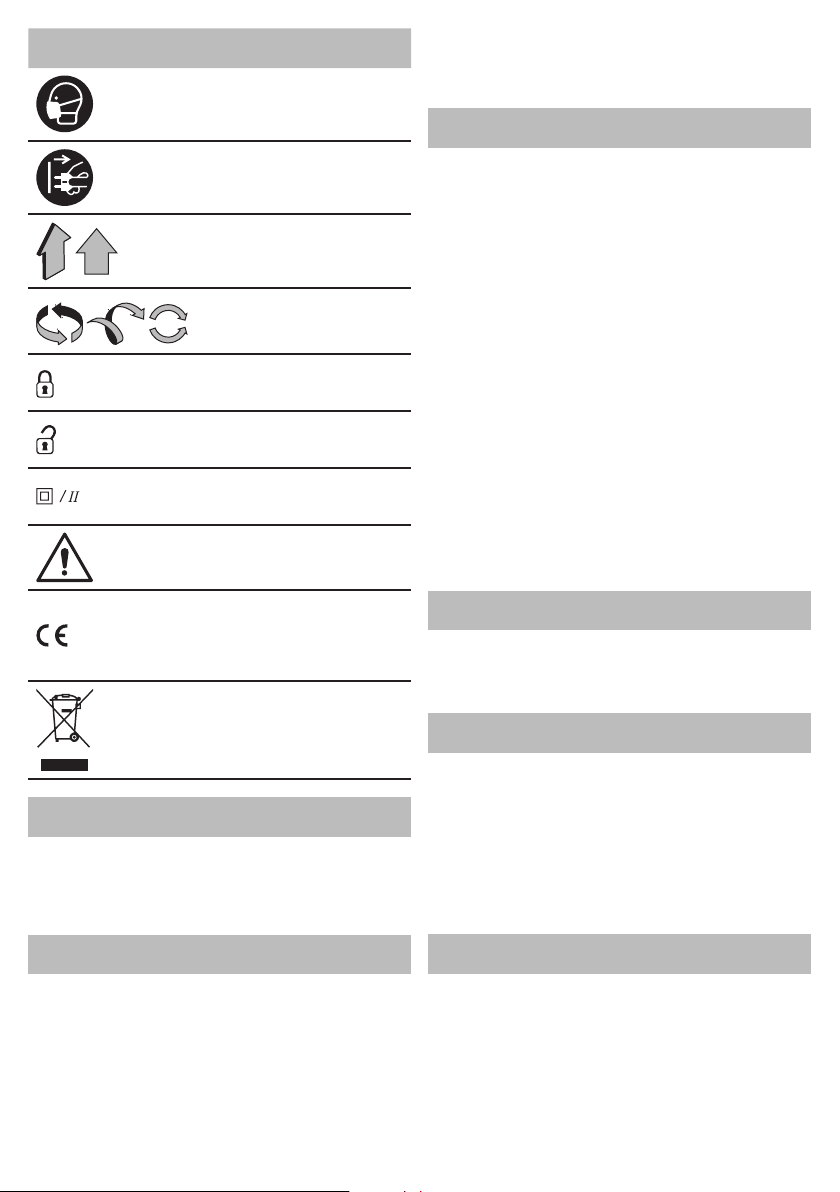

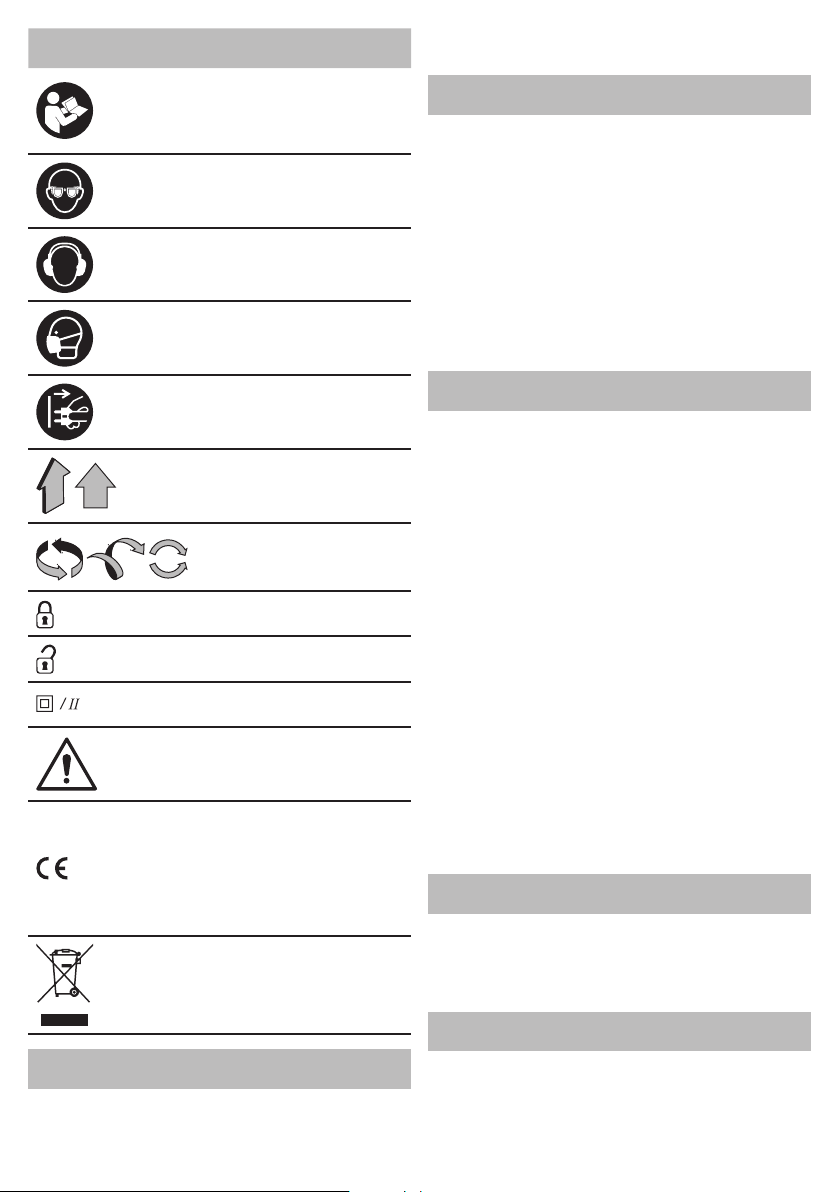

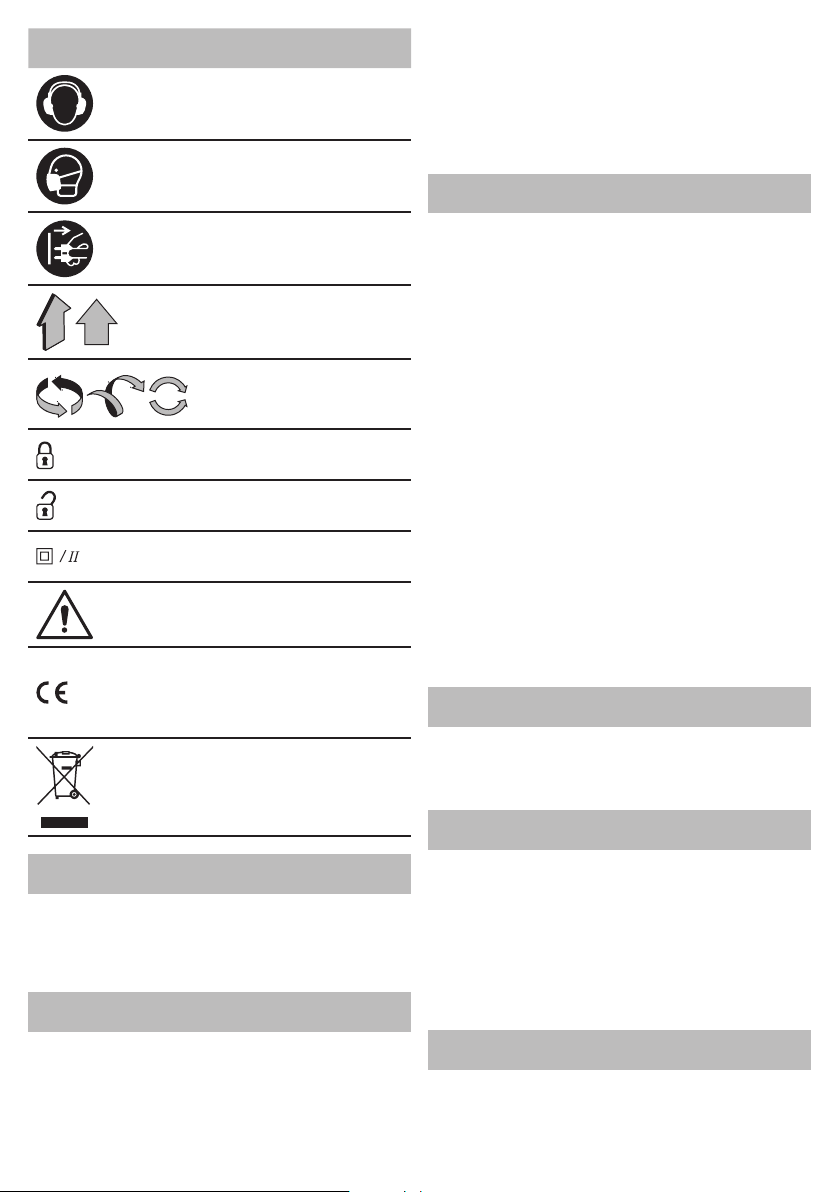

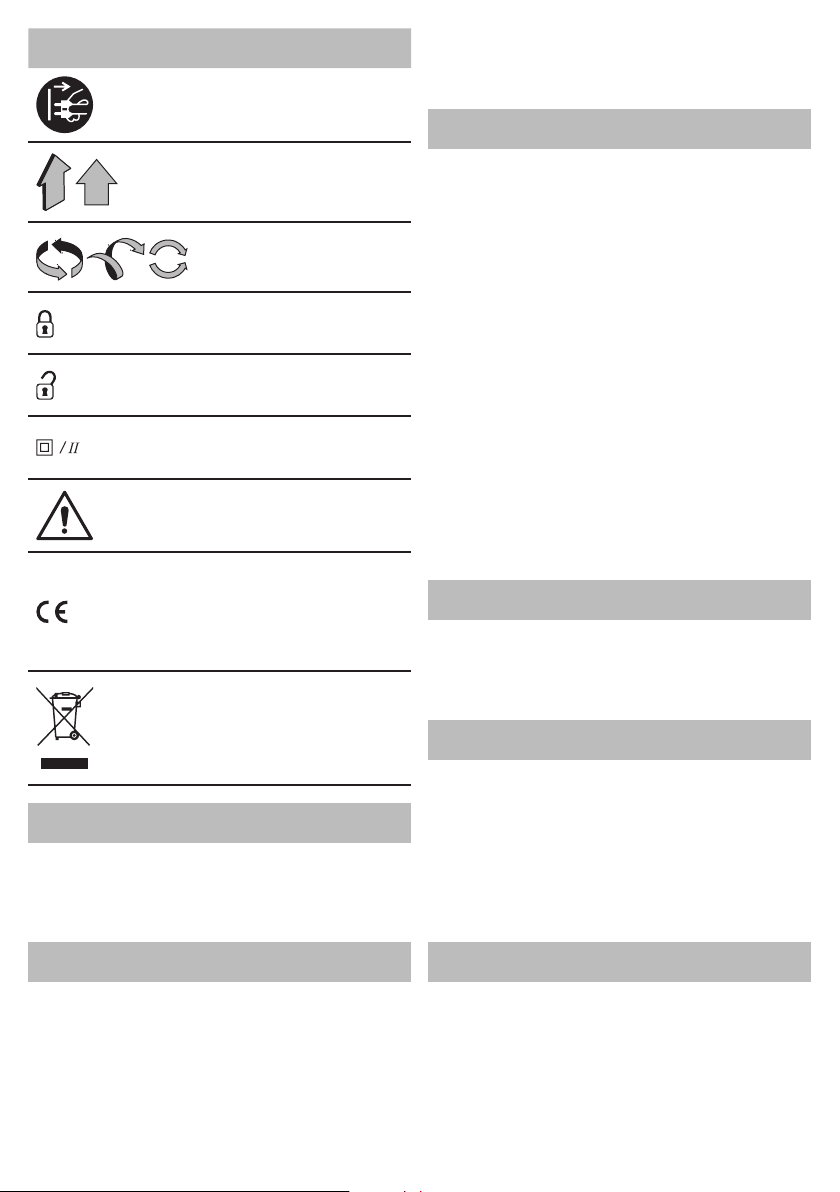

Symbol Bedeutung

Sicherheitsbrille tragen�

Ohrenschutz tragen�

Eine Staubschutzmaske tra­gen�

Das Elektrowerkzeug vor
der Installation bzw� Umstel­lung von der Stromversor­gung abtrennen�

Bewegungsrichtung�

Umdrehungsrichtung�

Geschlossen�

Offen�

Doppelte Isolier- / Schutz­klasse�

Achtung� Wichtig�

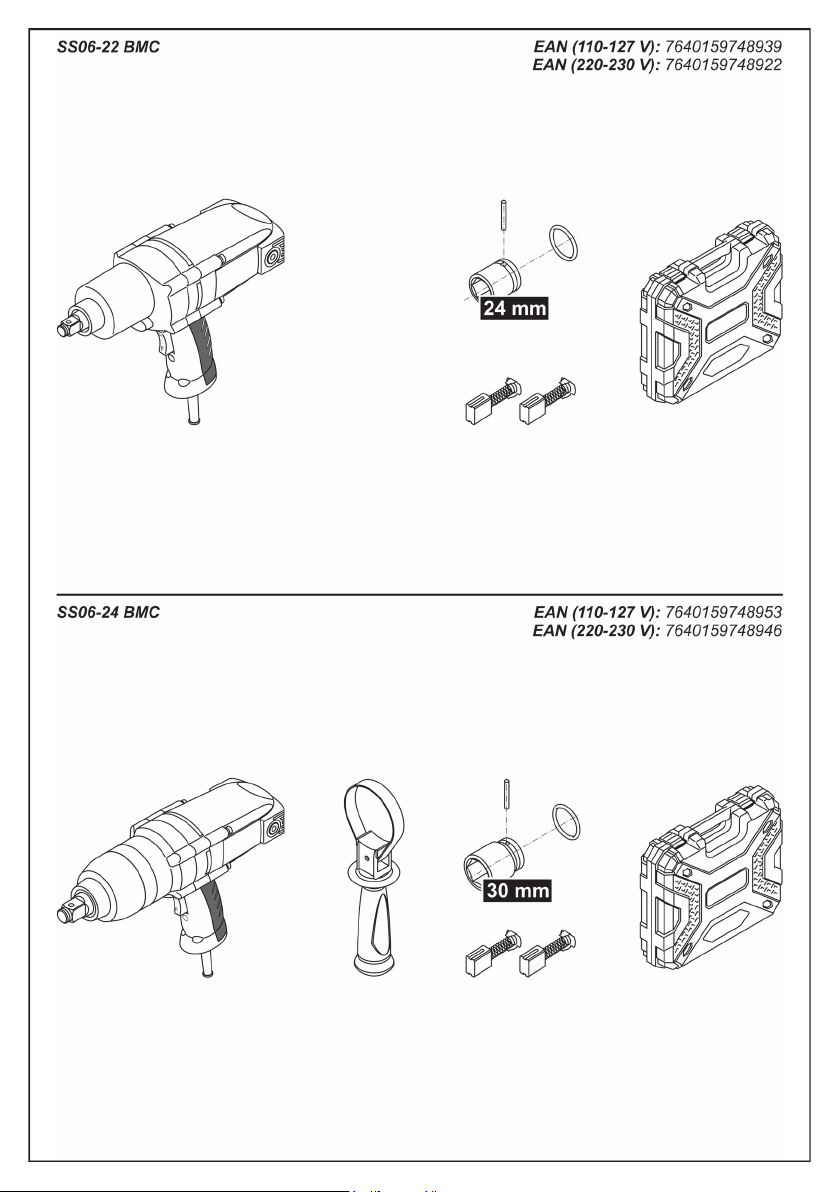

Elektrowerkzeug

Einzelteile

1

Ein- / Ausschalter (Revers-Funktion)

2 Gehäuse
3 Werkzeughalter
4 Lüftungsschlitze
5 Zusatzgriff *

6 Bolzen *

7 Steckschlüssel *
8 Überwurfring (Gummi) *

* Zubehör

Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.

Installation und Regelung

der Elektrowerkzeugteile

Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.

Montage / Demontage des steckschlüssels (siehe
Abb. 1)

• Befestigen Sie bei der Montage den Steckschlüs-

sel 7 auf dem Werkzeughalter 2, wie in Abb� 1 ge­zeigt�

• Für die Demontage führen Sie die Schritte in umge-

kehrter Reihenfolge aus�

Zusatzgriff (siehe Abb. 2)

[SS06-24]

Verwenden Sie im Betrieb immer den Zusatzgriff 5�
Der Zusatzhandgriff 5 lässt sich individuell verstellen�

• Den Zusatzhandgriff 5 wie in Abb� 2�1 gezeigt lösen�

• Den Zusatzhandgriff 5 in die gewünschte Position

drehen (siehe Abb� 2�2)�

• Den Zusatzhandgriff 5 wie in Abb� 2�3 gezeigt fest-

ziehen�

Ein Zeichen, das die Kon­formität des Produkts mit
den wesentlichen Anforde­rungen der EU-Richtlinien
und der harmonisierten EU-

Standards zertiziert.

Elektrowerkzeug nicht in
den Hausmüll entsorgen�

Elektrowerkzeug - Bestimmungsgemäßer

Gebrauch DWT

Das Elektrowerkzeug ist dafür gedacht, Muttern und
Schrauben zu lösen und festzuziehen�
Durch Verwendung von zusätzlichem Zubehör und
zusätzlicher Ausstattung kann der Einsatzbereich des
Werkzeuges erweitert werden�

Deutsch

Erste Inbetriebnahme

des Elektrowerkzeuges

Nutzen Sie immer die korrekte Betriebsspannung: Die
Stromversorgung muss den Informationen, die auf
dem Identikationsschild des Elektrowerkzeugs ange­geben sind, entsprechen�

Ein- / Ausschalten

des Elektrowerkzeuges

Rotation nach rechts

Den An- und Aus-Schaltknopf 1 auf der Unterseite
("F", siehe Abb� 3) drücken und gedrückt halten - zum
Ausschalten loslassen�

Rotation nach links

Den An- und Aus-Schaltknopf 1 auf der Oberseite ("R",
siehe Abb� 4) drücken und gedrückt halten - zum Aus­schalten loslassen�

11

Funktionsmerkmale

des Elektrowerkzeugs

Der Werkzeughalter 2 mit dem Steckschlüssel 7 wird
von einem Elektromotor mit mittels eines Getriebes
und eines Schlagmechanismus angetrieben�
Der Arbeitsablauf ist in zwei Phasen unterteilt: An­schrauben und Festziehen (Schlagmechanismus in
Betrieb)� Der Schlagmechanismus wird aktiviert, so­bald die Schraubenverbindung sehr fest wird, dadurch
wird der Motor stärker belastet und die Energie des
Motors wird in gleichmäßige Drehwirkung umgewan­delt� Wenn Schrauben oder Muttern gelöst werden
wird der Prozess umgekehrt�

Das Drehmoment hängt von der Schlagdauer ab� Das
maximal erzielte Drehmoment resultiert aus der Sum­me aller einzelnen Drehmomente durch Schläge� Das
maximale Drehmoment wird nach einer Schlagdauer
von 3 - 5 Sekunden erreicht� Nach dieser Zeit wird das
Anzieh-Drehmoment nur noch minimal erhöht� Aller­dings wird das Getriebegehäuse sehr heiß�

Die Konsequenzen dieser exzessiven
Hitzeentwicklung sind die Abnutzung al­ler Komponenten des Hammermechanis­mus und ein hoher Bedarf an Schmierung.

Die Schlagdauer muss für jedes nötige Anzieh-Dreh­moment ermittelt werden� Das tatsächlich erzielte
Anzieh-Drehmoment muss immer mit einem Drehmo­mentschlüssel überprüft werden�

Tipps zum Arbeiten

mit Elektrowerkzeugen

Bringen Sie den Steckschlüssel nur an
den Werkzeughalter an wenn das Elekt­rowerkzeug ausgeschaltet ist.

Ein Drehmoment hängt von folgenden Faktoren
ab:

• Festigkeitseigenschaften der Schrauben / Muttern�

• Art der Unterstützung (Dichtungsring, Tellerfeder,
Dichtleiste)�

• Festigkeitseigenschaften des Materials, das ver-
schraubt / gebolzt wird�

• Schmierung an der Schraub- / Bolzenverbindung�

Harte Auagerung - wird bei Metall-auf-Metall
Schraubanwendungen erreicht mit Nutzung von Dich­tungsringen� Nach einer relativ kurzen Schlagdauer
ist das maximale Drehmoment erreicht� Unnötig lange
Schlagdauer führt nur zu Schäden an der Maschine�

Federgelagerte Auagerung - wird bei Metall-auf­Metall Schraubanwendungen erreicht, allerdings mit
Nutzung von Federscheiben, Tellerfedern, Dübeln
oder Schrauben mit Kegelsitz sowie bei der Nutzung
von Verlängerungen�

Nachgebende Auagerung - für Schraubenanwen­dungen, z� B� Metall auf Holz, oder bei Nutzung von
Bleidichtungsringen oder Fiberunterlegscheiben als
Unterstützung�

Sowohl bei der federgelagerten als auch bei der

nachgebenden Auagerung ist das maximale Anzieh­Drehmoment niedriger als bei der harten Auagerung.

Außerdem wird eine deutlich höhere Schlagdauer be­nötigt� Die Schlagdauer sollte durch Praxisversuche
bestimmt werden�
Bei Temperaturen unter dem Gefrierpunkt lassen Sie
die Maschine für ca� 3 Minuten ohne Belastung laufen
um die Schmierungsleistung zu verbessern�

Elektrowerkzeug - Wartung

und vorbeugende Maßnahmen

Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.

Reinigung des Elektrowerkzeuges

Die regelmäßige Reinigung Ihres Elektrowerkzeugs ist
eine unerlässliche Voraussetzung für lange Lebens­dauer� Reinigen Sie das Elektrowerkzeug, indem Sie
Druckluft durch die Luftschlitze 4 blasen�

After-Sales Service und Anwendungsdienstleister-

Service

Unser After-Sales-Service beantwortet Ihre Fragen zur
Instandhaltung und Reparatur Ihres Produkts sowie zu
Ersatzteilen� Informationen über unsere Servicestel-

len, Teile-Diagramme und Informationen nden Sie

außerdem unter: www.dwt-pt.com�

Transport des

Elektrowerkzeuges

•

Während des Transports darf kategorische kein me­chanischer Druck auf die Verpackung ausgeübt wer­den�

• Beim Abladen / Auaden ist es unzulässig, irgendei-
ne Technologie zu verwenden, die auf dem Grundsatz
der befestigenden Verpackung beruht�

Umwelt-

schutz

Rohstoffrückgewinnung statt Müllent­sorgung.

Elektrowerkzeug, Zubehör und Verpackung
zur umweltfreundlichen Entsorgung tren-

Zum sortenreinen Recycling sind Kunststoffteile ge­kennzeichnet�
Diese Anleitung ist aus chlorfrei gefertigtem Recycling­Papier hergestellt�

nen�

Änderungen vorbehalten.

Deutsch

12

Power tool specications

Impact wrench SS06-22 SS06-24

Power tool code

Rated power [W] 600 600

Power output [W] 320 320

Amperage at voltage

No-load speed [min-1] 1900 1700

Torque [Nm] 150-300 450-500

Impact rate [min-1] 2600 2400

Min. diameter of screws

Max. diameter of screws

Tool holder type

Weight

Safety class

Sound pressure [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[inches]

[mm]

[inches]

[mm]

[inches]

[kg]

[lb]

see page 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Acoustic power [dB(A)]

Weighted vibration [m/s2] — —

Noise

information

Always wear ear protection if the sound
pressure exceed 85 dB(A).

Declaration of

conformity

We declare under our sole responsibility that the

product described under "Power tool specications"

is in conformity with all relevant provisions of the di­rectives 2006/42/EC including their amendments and
complies with the following standards:
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Certication Wu Cunzhen
manager

* - for power tools with voltage 220-230 V�

Merit Link International AG
Stabio, Switzerland, 25�09�2020

Save all warnings and instructions for future refer­ence.

The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operat­ed (cordless) power tool�

Work area safety

• Keep work area clean and well lit. Cluttered or
dark areas invite accidents�

• Do not operate power tools in explosive atmos-

pheres, such as in the presence of ammable liq-

English

13

— —

General

safety rules

WARNING - To reduce the risk of injury,
user must read instruction manual!

WARNING! Read all safety warnings and
all instructions. Failure to follow the warn-

ings and instructions may result in electric

shock, re and / or serious injury.

uids, gases or dust. Power tools create sparks which
may ignite the dust or fumes�

• Keep children and bystanders away while oper-

ating a power tool. Distractions can cause you to lose
control�

Electrical safety

• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Un-

modied plugs and matching outlets will reduce risk

of electric shock�

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded�

• Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock�

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase

the risk of electric shock�

• When operating a power tool outdoors, use an ex-
tension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock�

• If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk

of electric shock� NOTE! The term "residual current
device (RCD)" may be replaced by the term "ground
fault circuit interrupter (GFCI)" or "earth leakage circuit
breaker (ELCB)"�

• Warning! Never touch the exposed metal surfaces
on gearbox, shield, and so on because touching metal
surfaces will be interfered with the electromagnetic
wave, thus causing potential injury or accidents�

Personal safety

• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools may
result in serious personal injury�

• Use personal protective equipment. Always
wear eye protection. Protective equipment such as
dust mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries�

• Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to
power source and / or battery pack, picking up or
carrying the tool. Carrying power tools with your n-

ger on the switch or energising power tools that have
the switch on invites accidents�

• Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left at­tached to a rotating part of the power tool may result
in personal injury�

• Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations�

• Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts�

English

• If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of dust

collection can reduce dust-related hazards�

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore
tool safety principles� A careless action can cause

severe injury within a fraction of a second�

• Warning! Power tools can produces an elec-
tromagnetic field during operation� This field may
under some circumstances interfere with active or
passive medical implants� To reduce the risk of se­rious or fatal injury, we recommend persons with
medical implants to consult their physician and the
medical implant manufacturer before operating this
power tool�

Power tool use and care

• The persons with lowered psychophysical or men-
tal aptitudes as well as children can not operate the
power tool, if they are not supervised or instructed
about use of the power tool by a person responsible
for their safety�

• Do not force the power tool. Use the correct
power tool for your application� The correct power
tool will do the job better and safer at the rate for which
it was designed�

• Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired�

• Disconnect the plug from the power source and /

or the battery pack from the power tool before mak­ing any adjustments, changing accessories, or
storing power tools� Such preventive safety measures

reduce the risk of starting the power tool accidentally�

• Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands

of untrained users�

• Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any
other condition that may affect the power tool's op­eration. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly

maintained power tools�

• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control�

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking
into account the working conditions and the work
to be performed. Use of the power tool for operations

different from those intended could result in a hazard­ous situation�

• Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations�

• Note that when you operate a power tool, please
hold the auxiliary handle correctly, which is helpful
when controlling the power tool� Therefore, proper
holding can reduce the risk of accidents or injuries�

Service

• Have your power tool serviced by a qualied
repair person using only identical replacement

14

parts. This will ensure that the safety of the power tool
is maintained�

• Follow instruction for lubricating and changing ac-

cessories�

Symbol Meaning

Special

safety warnings

•

Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a "live" wire may

make exposed metal parts of the power tool "live" and
could give the operator an electric shock�

• Wear ear protectors. Exposure to noise can cause

hearing loss�

Safety guidelines during

power tool operation

•

When operating the power tool, you should pay at­tention and remain vigilant� You shall not use the pow-

er tool when you feel fatigue or under the inuence of

anesthesia, alcohol or drugs�

• You shall not put your ngers on switch button to
avoid starting up the power tool unconsciously when
the tool is moving�

• When mounting screws, you should ensure other

components matching the screws are fully xed and

reliable before operating the power tool� The switch
shall be started on a safety position and the power
tool shall operate for 30 seconds, which shall be
stopped promptly in case of any serious vibration or
other problem; and arrangement shall be made for
maintenance�

• Before starting, it is necessary to determine the
location of the concealed wiring, water and gas pipe­lines� In case of damage of electrical wiring or general
utilities (for example, by a bolt screw being screwed)
severe consequences for life and health of the operat­ing personnel are likely to occur�

• Do not use the usual socket wrench sleeve, use the
specially designed sleeve for impact wrench� Impact
wrench sleeve is black, hard and don't damage the
screw bolt� The sleeve not for the impact wrench is
easy to be damaged, and easy to cause personal in­jury� Before use, be sure the sleeve without cracks or
other visible damage�

• Change of the construction of socket wrenches as
well as use of detachable attachments or accessories
not suitable for this power tool is prohibited�

• Recoil (a sudden jerk of the power tool) may occur
during operation; in order to avoid dangerous situa­tions (for example loss of balance), keep the power

tool in your hands rmly and maintain a rm posture.

• When processing small blank parts, which own
weight is not sufcient to ensure necessary xation,
use special clamp xtures.

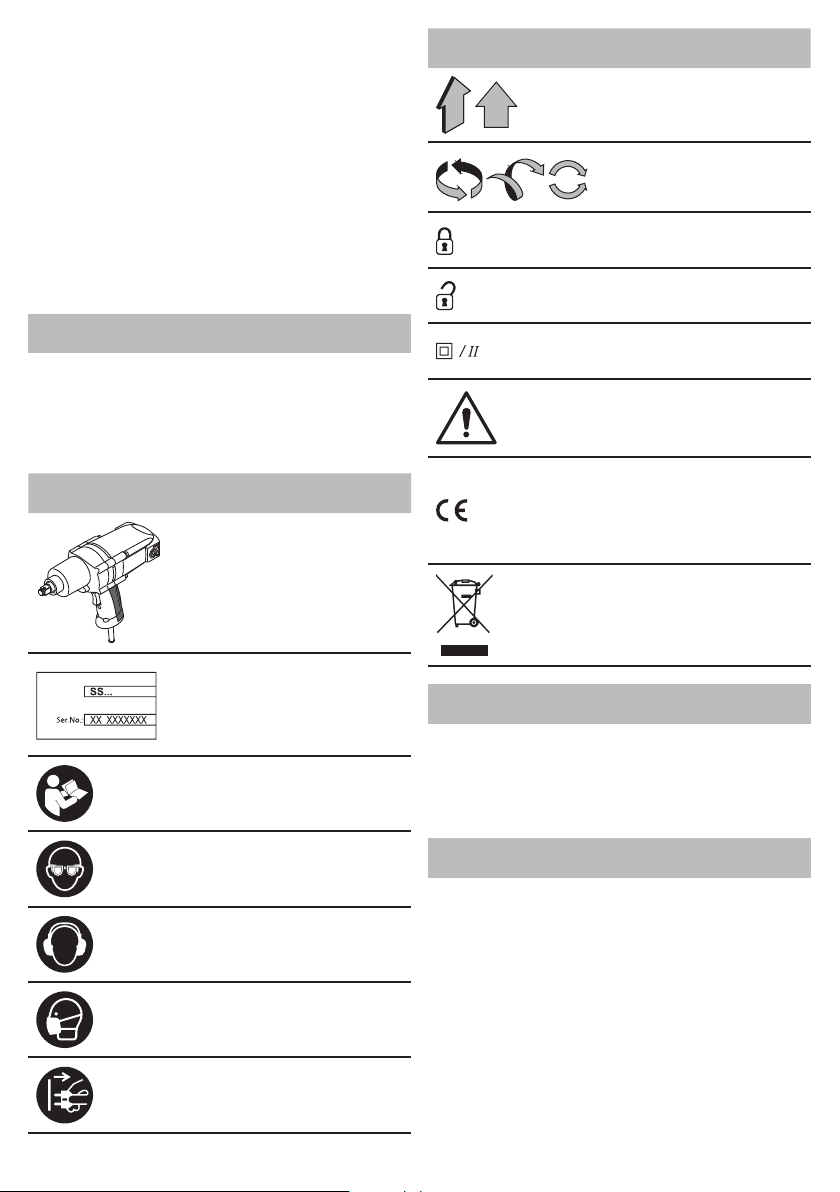

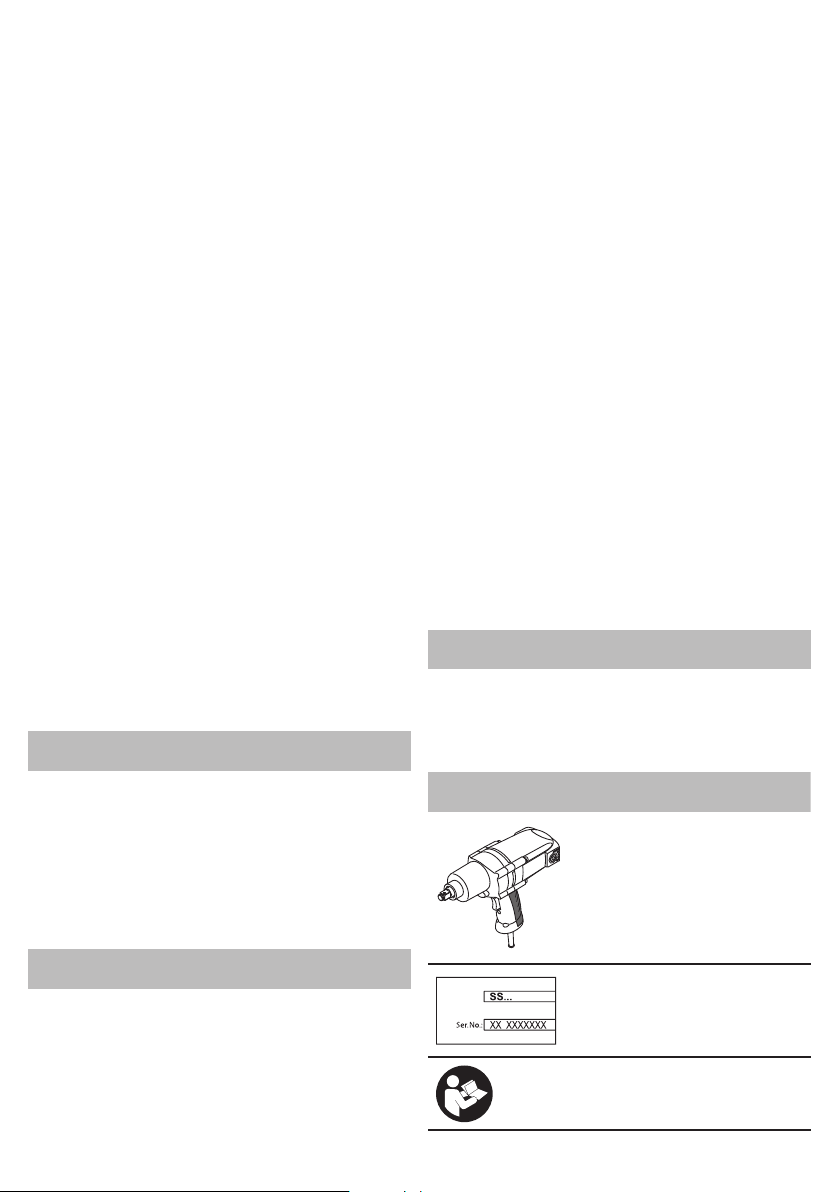

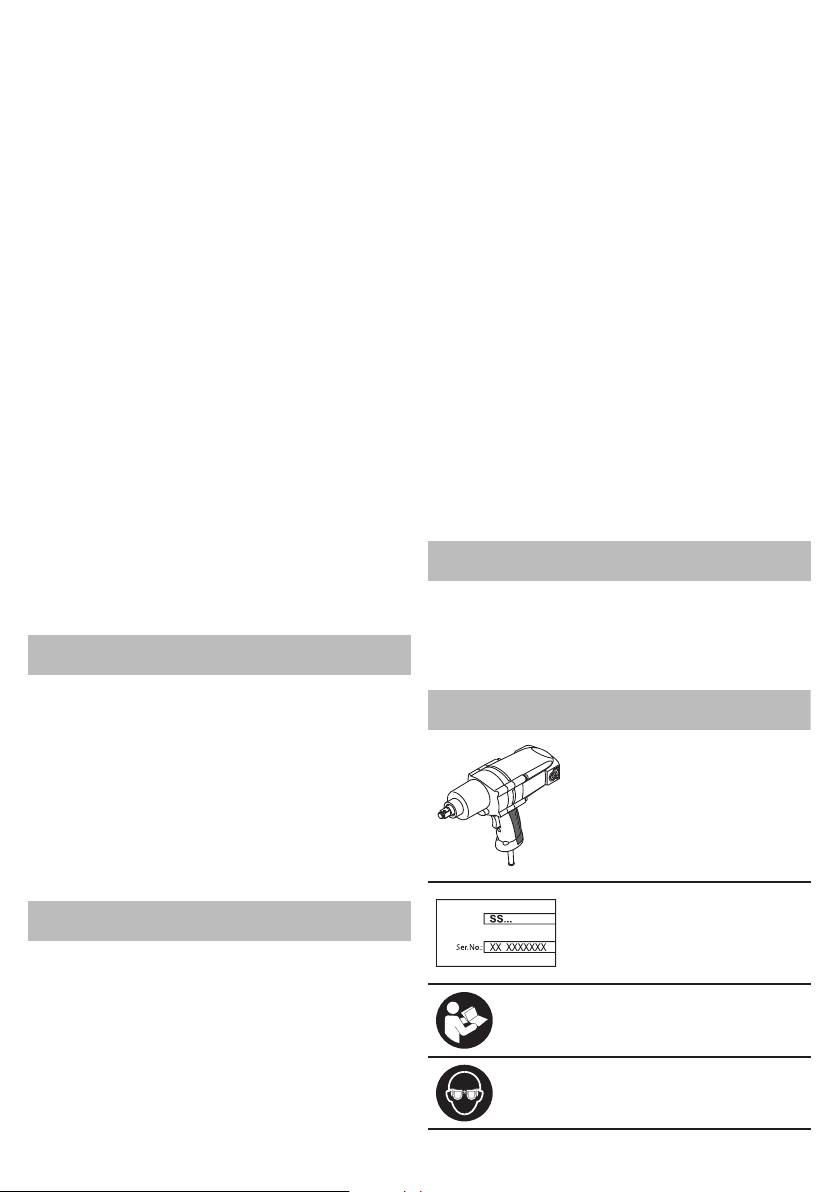

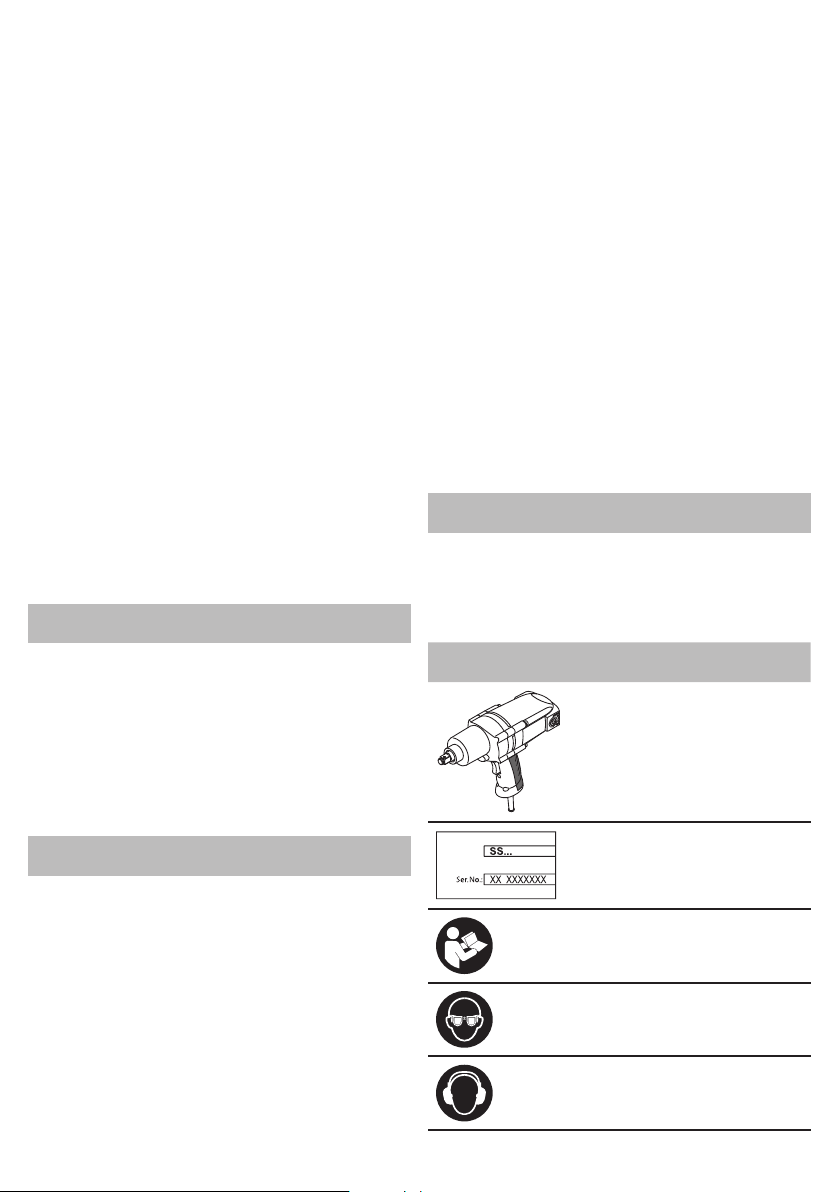

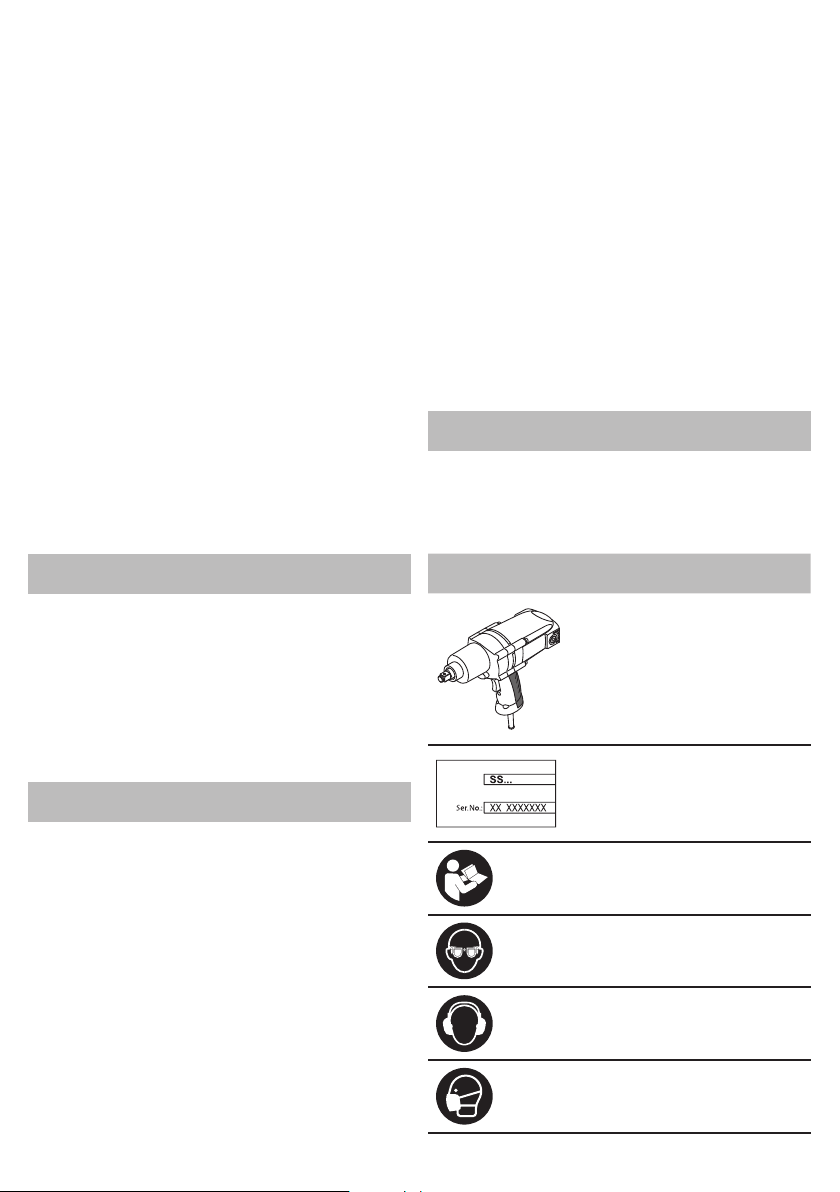

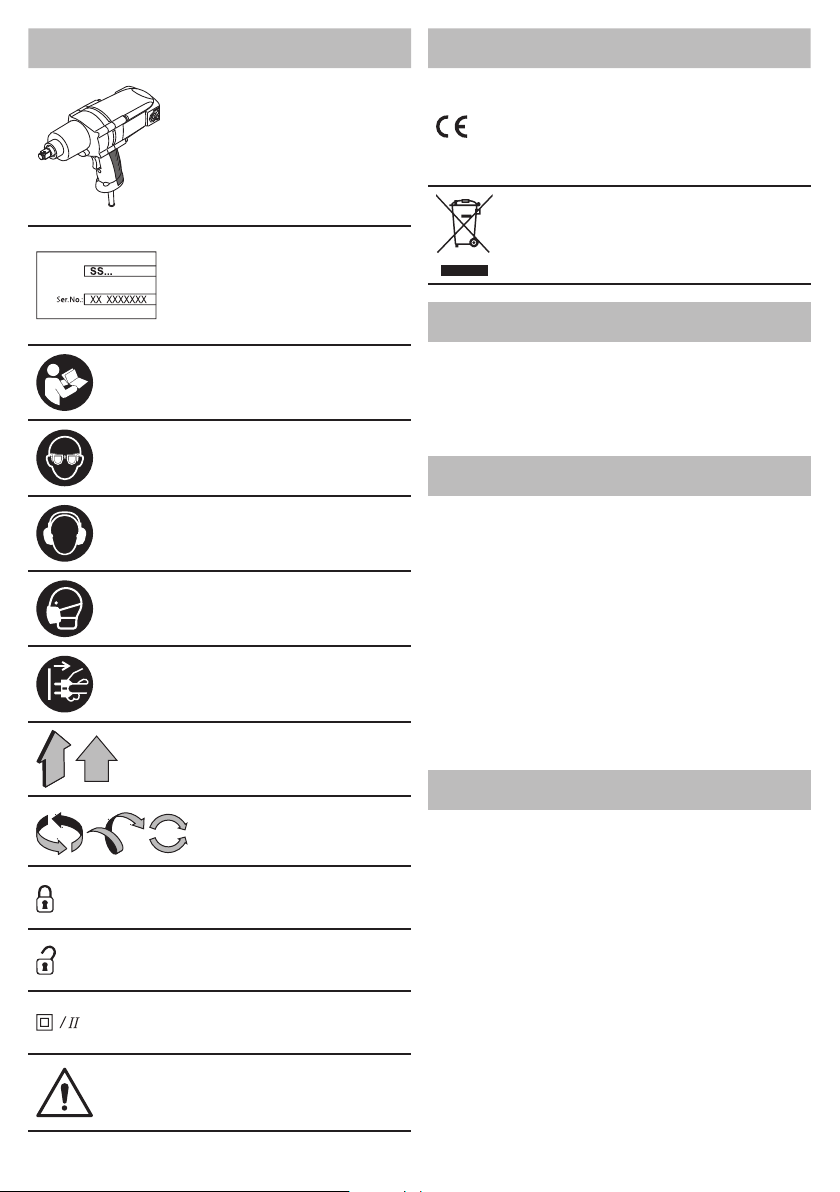

Impact wrench

R

F

Sections marked gray - soft
grip (with insulated surface)�

Serial number sticker:

SS ��� - model;
XX - date of manufacture;
XXXXXXX - serial number�

Read all safety regulations
and instructions�

Wear safety goggles�

Wear ear protectors�

Wear a dust mask�

Disconnect the power tool
from the mains before instal­lation or adjustment�

Movement direction�

Rotation direction�

Locked�

Unlocked�

Double insulation / protec­tion class�

Attention� Important�

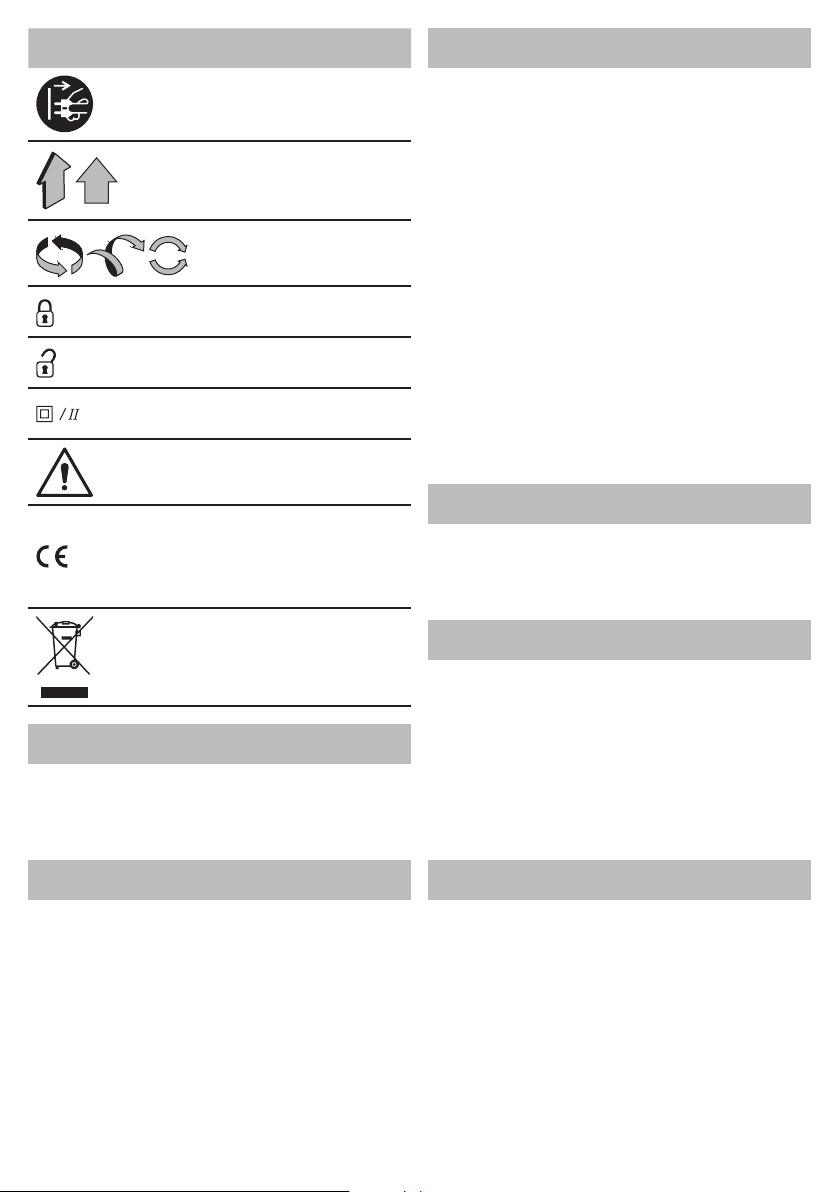

Symbols used in

the manual

Following symbols are used in the operation manual,
please remember their meanings� Correct interpreta­tion of the symbols will allow correct and safe use of
the power tool�

English

A sign certifying that the
product complies with es­sential requirements of the
EU directives and harmo­nized EU standards�

15

Symbol Meaning

Switching the power

tool on / off

Do not dispose of the power
tool in a domestic waste
container�

power tool designation

The power tool is intended for tightening and loosing
nuts and bolts�
The area of the tool application can be expanded due
to use of additional accessories�

1

On / off switch (reverse function)

2 Body
3 Tool holder
4 Ventilation slots
5 Additional handle *

6 Pin *

7 Socket wrench *
8 Retainer ring (rubber) *

* Optional extra

Not all of the accessories illustrated or described
are included as standard delivery.

Installation and regulation

of power tool elements

Before carrying out any works on the power tool it
must be disconnected from the mains.

Socket wrench mounting / dismounting (see g. 1)

• While mounting, install the socket wrench 7 on the
tool holder 2 as shown on the gure 1.

• Disassembly operations do in reverse sequence�

Additional handle (see g. 2)

[SS06-24]

Always use the additional handle 5 when operating�
Additional handle 5 may be positioned as deemed
comfortable by the user�

• Loose additional handle 5 as shown in g. 2.1.

• Place additional handle 5 in desired position (see

g. 2.2).

• Tighten additional handle 5 as shown in g. 2.3.

Always use the correct supply voltage: The power sup­ply voltage must match the information quoted on the

power tool identication plate.

DWT

Power tool

components

Initial operating

of the power tool

English

Rotation to the right

Press and hold the on / off switch 1 on the bottom ("F",

see g. 3), to switch off - release it.

Rotation to the left

Press and hold the on / off switch 1 on the top ("R", see

g. 4), to switch off - release it.

Design features

of the power tool

The tool holder 2 with the socket wrench 7 is driven
by an electric motor via a gear and impact mecha­nism�
The working procedure is divided into two phases:
Screwing in and tightening (impact mechanism in ac­tion)� The impact mechanism is activated as soon as
the screwed connection runs tight and thus load is
put on the motor, converting the power of the motor
to steady rotary impacts� When loosening screws or
nuts, the process is reversed�

The torque depends on the impact duration� The
maximum achieved torque results from the sum of
all individual torques achieved through impact� The
maximum torque is achieved after an impact dura­tion of 3-5 seconds� After this duration, the tighten­ing torque is increased only minimally� However, the
transmission housingheats up noticeably�

The consequences of excessive heating­up are high wear of all hammer mechanism
components and a high requirement of lu­bricant.

The impact duration is to be determined for each re­quired tightening torque� The actually achieved tight­ening torque is always to be checked with a torque
wrench�

Recommendations

on the power tool operation

Apply the socket wrench to the tool hold­er only when the power tool it is switched
off.

A torque depends on the following factors:

• Strength properties of the screws / nuts�

• Type of backing (washer, disc spring, seal)�

• Strength properties of the material being screwed /

bolted together�

• Lubrication conditions at the screw / bolt connec-

tion�

Hard seat - is given for metal-to-metal screw applica­tions with the use of washers� After a relatively short
impact duration, the maximum torque is reached� Un­necessary long impact duration only causes damage
to the machine�

16

Spring-loaded seat - is given for metal-to-metal screw
applications, however with the use of spring washers,
disc springs, studs or screws / nuts with conical seat as
well as when using extensions�

Soft seat - is given for screw applications, e� g�, metal

on wood or when using lead washers or bre washers

as backing�

For a spring-loaded seat as well as for a soft seat, the
maximum tightening torque is lower than for a hard
seat� Also, a clearly longer impact duration is required�
The impact duration is to be determined through practi­cal testing�
At temperatures below the freezing point, run the ma­chine for approx� 3 minutes at no-load to improve its
lubricating capacity�

Power tool maintenance /

preventive measures

Before carrying out any works on the power tool
it must be disconnected from the mains.

Cleaning of the power tool

An indispensable condition for a safe long-term exploi­tation of the power tool is to keep it clean� Regularly

ush the power tool with compressed air thought the

ventilation slots 4�

After-sales service and application service

Our after-sales service responds to your questions
concerning maintenance and repair of your product as
well as spare parts� Information about service centers,
parts diagrams and information about spare parts can
also be found under: www.dwt-pt.com�

Transportation

of the power tools

•

Categorically not to drop any mechanical impact on

the packaging during transport�

• When unloading / loading is not allowed to use any
kind of technology that works on the principle of clamp­ing packaging�

Environmental

protection

Recycle raw materials instead of dispos­ing as waste.

Power tool, accessories and packaging
should be sorted for environment-friendly

The plastic components are labelled for categorized
recycling�
These instructions are printed on recycled paper man­ufactured without chlorine�

recycling�

The manufacturer reserves the possibility to introduce changes.

English

17

Spécications de l'outil électrique

Clé à chocs SS06-22 SS06-24

Code de l'outil électrique

Puissance absorbée [W] 600 600

Puissance de sortie [W] 320 320

Ampérage tension

Régime à vide [min-1] 1900 1700

Couple [Nm] 150-300 450-500

Fréquence percussion [min-1] 2600 2400

Diamètre min. des vis

Diamètre max. des vis

Type de système de port d'outil

Poids

Classe de protection

Pression acoustique [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[pouces]

[mm]

[pouces]

[mm]

[pouces]

[kg]

[lb]

voir la page 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Puissance acoustique [dB(A)]

Vibration [m/s2] — —

Bruit

d'information

Portez toujours des protections pour les
oreilles (casque) lorsque le niveau de pres­sion acoustique est supérieur à 85 dB(A).

Déclaration

de conformité

Nous declarons sous notre propre responsabilite que
le produit decrit sous "Spécications de l'outil élec­trique" est en conformite avec toutes les dispositions

des directives 2006/42/EC et leurs modications ainsi

qu'avec les normes suivantes :
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Gestionnaire de Wu Cunzhen

certication

* - pour outils électriques avec tension 220-230 V�

Merit Link International AG
Stabio, Suisse, 25�09�2020

décharge électrique, un feu et / ou des blessures
graves�

Conserver tous les avertissements et instructions
pour référence ultérieure.

Le terme " outil électrique " dans les avertissements
fait référence à votre outil électrique alimenté sur sec-

teur (à cordes) ou à l'outil électrique à pile (sans l).

Sécurité de la zone de travail

• Garder la zone de travail propre et bien éclairée.
Les zones encombrées ou obscures sont sources
d'accidents�

Français

18

— —

Règles générales

de sécurité

AVERTISSEMENT - Pour diminuer le
risque de blessure, l'utilisateur doit lire le
manuel d'instruction !

AVERTISSEMENT ! Lire tous les avertis­sements de sécurité et toutes les instruc­tions. Le non-respect des avertissements

et des instructions peut provoquer une

• Ne pas utiliser l'outil électrique dans des atmos-

phères explosives, par exemple en présence de
liquides inammables, de gaz ou de poussière. Les

outils électriques génèrent des étincelles qui peuvent

enammer la poussière ou les fumées.

• Les enfants et les personnes présentes doivent
se tenir éloignés lorsque vous utilisez un outil
électrique. Les distractions peuvent vous faire perdre

le contrôle�

Sécurité électrique

• Les ches d'outils électriques doivent corres-
pondre à la prise de courant. Ne jamais modier
les ches. Ne pas utiliser d'adaptateur avec des
outils électriques mis à la terre (à la masse). Des

ches non modiées et des prises adaptées réduiront

le risque de décharge électrique�

• Éviter tout contact corporel avec les surfaces

mises à la terre ou à la masse, telles que les tuyaux,
les radiateurs, les cuisinières et les réfrigérateurs.

Il y a un risque accru de choc électrique si votre corps
est relié à la terre ou mis à la masse�

• Ne pas exposer les outils électriques à la pluie
ou aux conditions humides. L'entrée d'eau dans un
outil électrique augmente le risque d'électrocution�

• Ne pas forcer le cordon. Ne jamais utiliser le

cordon pour transporter, tirer ou débrancher l'outil
électrique. Garder le cordon à l'écart de la chaleur,
de l'huile, des bords coupants ou des parties mo­biles. Les câbles endommagés ou enchevêtrés aug-

mentent le risque d'électrocution�

• Pour une utilisation en extérieur de l'outil élec-
trique, choisir une rallonge adaptée. L'utilisation
d'un cordon adapté à l'extérieur réduit le risque d'élec­trocution�

• Si l'utilisation d'un outil électrique dans un en-

droit humide est inévitable, utiliser une alimenta­tion protégée par un dispositif différentiel résiduel
(DDR). L'utilisation d'un DDR réduit le risque d'électro-

cution� REMARQUE ! Le terme " dispositif différentiel
résiduel (DDR) " peut être remplacé par " disjoncteur­détecteur de fuites à la terre (DDFT) " ou " disjoncteur
différentiel "�

• Avertissement ! Ne jamais toucher les surfaces
métalliques exposées sur la boîte de vitesses, le bou­clier, etc�, car les surfaces métalliques en contact sont
en interférence avec l'onde électromagnétique, ce qui
peut entraîner des blessures ou des accidents poten­tiels�

Sécurité personnelle

• Rester attentif et vigilant, faire preuve de bon
sens en utilisant un outil électrique. Ne pas uti­liser d'outil électrique en cas de fatigue ou sous
inuence de drogues, alcool ou médicaments.

Un moment d'inattention lors de l'utilisation des outils
électriques peut entraîner des blessures graves�

• Utiliser un équipement de protection person-

nelle. Toujours porter une protection oculaire.

L'utilisation d'équipement de protection tel que le
masque antipoussière, les chaussures de sécurité
antidérapantes, le casque ou les protections auditives
dans des conditions appropriées permet de réduire les
blessures corporelles�

• Empêcher tout démarrage involontaire. S'assu-

rer que le commutateur est en position off (arrêt)
avant de connecter l'outil électrique à la source

Français

d'alimentation et / ou à la batterie, le retirer ou le
transporter. Transporter des outils électriques tout

en ayant le doigt sur le commutateur ou des outils
électriques avec le commutateur sur " On " est source
d'accidents�

• Retirer toute clé de réglage avant de mettre

l'outil sous tension. Une clé laissée attachée à une
partie rotative de l'outil électrique peut entraîner des
blessures corporelles�

• Ne pas trop forcer. Garder une bonne assise et

un bon équilibre à tout moment. Cela permet un
meilleur contrôle de l'outil électrique dans des situa­tions inattendues�

• Porter les vêtements appropriés. Ne pas porter

de vêtements amples ou de bijoux. Vos cheveux,
vêtements et gants ne doivent pas être à proximi­té des parties mobiles. Les vêtements amples, les

bijoux ou les cheveux longs peuvent se coincer dans
des parties mobiles�

• Si des appareils sont fournis pour la connexion

des dispositifs d'extraction et de collecte de pous­sière, s'assurer qu'ils sont connectés et correc­tement utilisés. L'utilisation de la collecte des pous-

sières peut réduire les dangers liés à la poussière�

• La familiarité acquise par une utilisation fré-

quente des outils ne doit pas vous faire devenir
plus complaisant et ignorer les principes de sécu­rité des outils. Une action négligente peut provoquer

des blessures graves en une fraction de seconde�

• Avertissement ! Les outils électriques peuvent pro-

duire un champ électromagnétique pendant le fonc­tionnement� Ce champ peut, dans certaines circons­tances, interférer avec des implants médicaux actifs
ou passifs� Pour réduire le risque de blessures graves
ou mortelles, nous recommandons aux personnes
ayant des implants médicaux de consulter leur méde­cin et le fabricant de l'implant médical avant d'utiliser
l'outil électrique�

Utilisation et entretien de l'outil électrique

• L'utilisation de l'outil électrique par des personnes
ayant des aptitudes psychophysiques ou mentales
faibles et des enfants ne doit pas s'effectuer sans
supervision ou formation relative à l'utilisation par une
personne responsable de leur sécurité�

• Ne pas forcer l'outil électrique. Utiliser l'outil
électrique approprié à votre utilisation. Un travail
effectué avec un outil électrique approprié sera meil­leur et plus sûr à la vitesse pour laquelle ce dernier a
été conçu�

• Ne pas utiliser l'outil électrique si le commuta-
teur ne fonctionne pas. Tout outil électrique qui ne
peut pas être contrôlé avec le commutateur est dange­reux et doit être réparé�

• Débrancher la che de la source d'alimentation

et / ou retirer la batterie de l'outil avant de procéder
à des réglages, des changements d'accessoires
ou ranger les outils électriques. De telles mesures

de sécurité préventives réduisent le risque de démar­rage accidentel de l'outil électrique�

• Mettre les outils électriques non utilisés hors

de la portée des enfants et ne pas laisser pas les
personnes ne connaissant pas l'outil électrique ou
les instructions utiliser l'outil électrique. Les outils

électriques sont dangereux pour des personnes non
formées�

• Entretien des outils électriques. Vérier tout dé-

salignement ou entrave des parties mobiles, rup-

19

ture des pièces et toute autre condition pouvant
affecter le fonctionnement de l'outil électrique. En
cas d'endommagement, réparer l'outil électrique
avant utilisation. De nombreux accidents sont cau-

sés par des outils électriques mal entretenus�

• Conserver les outils de coupe affûtés et propres.

Les outils de coupe correctement entretenus avec des
bords affûtés sont moins susceptibles de se coincer et
sont plus faciles à contrôler�

• Utiliser l'outil électrique, les accessoires et les

outils, etc. conformément aux présentes instruc­tions, en tenant compte des conditions de travail
et du travail à effectuer. L'utilisation de l'outil élec-

trique pour des opérations différentes de celles pré­vues peut aboutir à une situation dangereuse�

• Garder les poignées et les surfaces de préhension

au sec, propres et exemptes d'huile et de graisse.

Des poignées et des surfaces de préhension glissantes
ne permettent pas une manipulation et un contrôle sécu­risés de l'outil dans des situations inattendues�

• Il convient de noter que pour utiliser un outil élec-
trique, il est nécessaire de maintenir la poignée auxi­liaire correctement, pour un contrôle correct de l'outil
électrique� Par conséquent, un bon maintien peut
réduire le risque d'accidents ou de blessures�

Entretien

• L'entretien de votre outil électrique doit être
effectué par un réparateur qualié au moyen de
pièces de remplacement identiques. Cela garantira

une sécurité de l'outil électrique en permanence�

• Suivre les instructions pour lubrier et changer les
accessoires�

Avertissements

de sécurité spéciaux

•

Tenir l'outil électrique par des surfaces de pré­hension isolées, lors d'une opération où l'acces­soire de coupe peut entrer en contact avec un câ­blage caché ou son propre cordon. Un accessoire

de coupe en contact avec un l sous tension peut

conduire à une mise sous tension des parties métal­liques exposées et à une décharge électrique�

• Porter des protections auditives pour le forage

par percussion. L’exposition au bruit peut provoquer
une perte de l’audition�

Précautions de sécurité pendant

le fonctionnement de l'outil électrique

•

Veuillez prêter attention et rester vigilant lors de l'uti­lisation de l'outil électrique� Ne pas utiliser l'outil élec-

trique sous le coup de la fatigue ou sous l'inuence

d'une anesthésie, de l'alcool ou de drogues�

• Ne pas mettre les doigts sur le bouton de l'interrup-
teur pour éviter de démarrer inconsciemment l'outil
électrique lorsqu'il est en déplacement�

• Lors du montage des vis, s'assurer que les autres
composants correspondant aux vis sont entièrement

xes et ables avant l'utilisation de l'outil électrique.

L'interrupteur doit être démarré en position de sécu­rité et l'outil électrique doit fonctionner pendant 30
secondes, ce qui doit l'arrêter rapidement en cas de
vibration grave ou autre problème ; et l'accord doit être
effectué pour la maintenance�

Français

• Avant de commencer, il est nécessaire de détermi-

ner où se trouvent les conduites de gaz, d'eau et les

ls dissimulés. En cas de dégâts des ls électriques

ou des installations générales (par exemple par une
vis en train d'être vissée), de sérieuses conséquences
pour la santé et la vie du personnel sont susceptibles
d'être engendrées�

• N'utilisez pas la clé à douille de manchon habituelle;
utilisez le manchon spécialement conçu pour la clé à
chocs� La douille clé à chocs est noir, dur et n'endom­mage pas le boulon� Le manchon qui n'est pas conçu
pour la clé à chocs est facile s'endommagé facilement,
et facile à causer des blessures� Avant l'utilisation,

vériez que le manchon est sans ssures ou d'autres

dommages visibles�

• Toute modication de la structure des forets ou des
douilles, ainsi que l'utilisation de pièces démontables
ou d'accessoires ne convenant pas à cet outil élec­trique, est interdite�

• Au cours du travail il peut y avoir lieu un recul (sou-
daine saccade de l'outil électrique)� Pour éviter les
situations dangereuses (p� ex� perte d'équilibre) il faut,
empoigner bien l'outil électrique et garder une position
ferme�

• Durant l'installation de petits éléments dont le poids

ne garantit pas la xation nécessaire utiliser les acces­soires de xation adéquats.

Les symboles utilisés dans

le manuel d'utilisation

Le manuel d'utilisation utilise les symboles ci-dessous�

Pensez à lire attentivement leur signication. La bonne

interprétation des symboles permet de bien utiliser
l'instrument en toute sécurité�

Symbole Légende

Clé à chocs

R

F

Les zones grisées repré­sentent une applique molle
(à la surface isolée)�

Etiquette avec le numéro
d'usine:

SS ��� - modèle;
XX - date de fabrication;
XXXXXXX - numéro d'usine�

Lisez attentivement toutes
les consignes de sécurité et
les instructions�

Portez les lunettes de pro­tections�

Portez le casque de protec­tion�

20

Symbole Légende

Portez le masque antipous­sière�

Avant les travaux de mon­tage et de réglage, débran­chez l'instrument du réseau
électrique�

Sens du mouvement�

Sens de la rotation�

Bloqué�

Débloqué�

Double isolation / classe de
protection�

Attention� Information impor­tante�

* Accessoires

Une partie des accessoires représentés et décrits
ne gurent pas dans la livraison.

Installation et réglage

des éléments de l'outil électrique

Avant de commencer à travailler avec l'outil élec­trique, s'assurer qu'il est débranché.

Montage / démontage des clés à douille (voir la
g. 1)

• En installant, monter la douille 7 sur le système de
port de l'outil 2 comme indiqué à la gure 1.

• Pour démonter, faire la même chose en sens in-
verse�

Poignée supplémentaire (voir la g. 2)

[SS06-24]

Pendant l'utilisation se servir toujours de la poignée 5�
La poignée supplémentaire 5 peut être placée dans la
position la plus confortable pour l'utilisateur�

• Desserrez la poignée supplémentaire 5 comme

montré voir la g. 2.1.

• Placez la poignée supplémentaire 5 dans la position
souhaitée (voir la g. 2.2).

• Serrez la poignée supplémentaire 5 comme montré
voir la g. 2.3.

Signe certiant que l'article

correspond aux directives
CE et aux standards har­monisés de l'Union Euro­péenne�

Ne jetez pas l'outillage élec­trique avec les déchets mé­nagers�

Désignation de l'outil électrique

L'outil électrique destiné pour visser et dévisser les vis
et les écrous�
La portée d'utilisation de l'outil peut être élargie en
employant des accessoires supplémentaires�

1

Interrupteur marche / arrêt (changement du sens
de rotation)

2 Châssis
3 Embout de la broche
4 Fentes d'aération
5 Poignée supplémentaire *

6 Fiche *

7 Clé à douille *
8 Bague d'arrêt (caoutchouc) *

DWT

Composants

de l'outil électrique

Français

Première utilisation

de l'outil électrique

Toujours utiliser la bonne tension d'alimentation: la
tension d'alimentation doit correspondre à celle indi-

quée sur la plaque d'identication de l'outil électrique.

Mettre en marche / arrêter

l'outil électrique

Rotation à droite

Maintenir l'interrupteur marche / arrêt 1 en bas ("F",

voir la g. 3), pour éteindre - et lâcher.

Rotation à gauche

Maintenir l'interrupteur marche / arrêt 1 en haut ("R",

voir la g. 4), pour éteindre - et lâcher.

Caractéristiques de l'outil

électrique

Le moteur électrique met en marche l'embout de la
broche 2 avec la clé à douille 7 à travers le variateur et
le mécanisme de percussion�
L'appareil travaille à deux phases: vissage et dévis­sage (à l'aide du mécanisme de percussion)� Le mé­canisme de percussion s'active chaque fois quand
la vis travaillée commence à serrer, se qui entraîne
la surcharge du moteur électrique et le démarrage
de la série des coups rotatifs uniformes� Au cours

21

du dévissage des vis ou écrous ce processus est
inversé�

Le couple de serrage dépend de la durée des coups�
Le couple de serrage maximum est la somme des
couples individuels atteints au cours du serrage à per­cussion� Le couple de serrage maximum est obtenu au
cours du serrage à percussion durant entre 3 et 5 se­condes� Après ce temps le couple de serrage ne peut
être prolongé que minimalement� Cependant, le boîtier
du variateur s'échauffe de manière considérable�

Les conséquences de la surchauffe sont
l'usure rapide de tous les composants du
mécanisme de percussion et la consom­mation élevée du lubriant.

La durée de serrage à percussion doit être détermi­née pour chaque couple de serrage souhaité� En effet,

il faut vérier toujours le couple de serrage obtenu à

l'aide de la clé dynamométrique�

Recommandations pour utilisation de l'outil

Installez la clé à douille sur l'embout de la
broche uniquement après avoir décon­necté l'outil électrique.

Le couple de serrage dépend des facteurs sui­vants :

• Résistance des vis / écrous�

• Type du support (rondelle, rondelle ressort, joint

d'étanchéité)�

• Résistance du matériau serré / vissé�

• Lubrication du point du serrage / vissage.

Assemblage rigide - utilisé pour le serrage du métal
au métal, à l'aide des rondelles� Après un serrage à
percussion d'une durée relativement courte on atteint
le couple de serrage maximum� La durée de serrage
excessivement prolongée n'est pas nécessaire et en­traîne la détérioration de l'appareil�

Assemblage par ressort - utilisé pour le serrage du
métal au métal, à l'aide des rondelles ressort, rondelles
Belleville, goujons vis, vis/écrous au support conique,
ou bien avec utilisation des extensions�

Assemblage souple - utilisé pour le serrage du métal
au bois, ou bien lorsqu'on utilise les supports en plomb
ou en plastique�

Le couple de serrage maximum pour assemblage par
ressort ou souple est réduit par rapport à celui utilisé

électrique

pour l'assemblage rigide� En plus, la durée du serrage
à percussion doit être considérablement prolongée� La
durée du serrage à percussion requise doit être déter­minée en voie des essais pratiques�
Dans les températures négatives, il est nécessaire de
mettre l'outil électrique en marche à vide pendant envi­ron 3 minutes pour améliorer la capacité du système

de lubrication.

Entretien de l'outil électrique /

mesures préventives

Avant de commencer à travailler avec l'outil élec­trique, s'assurer qu'il est débranché.

Nettoyage de l'outil électrique

Un critère indispensable pour utiliser le l'outil élec­trique sur le long terme est de le nettoyer régulière­ment� Chasser régulièrement les poussières de l'outil
électrique en utilisant de l'air comprimé dans chaque
trou 4�

Services après-vente et d'application

Notre service après-vente répond à vos questions
concernant l'entretien et la réparation de votre appa­reil et de ses pièces de rechange� Des informations
sur les centres d'entretien, les schémas des pièces de
rechange et les pièces de rechange sont également
disponibles à l'adresse suivante : www.dwt-pt.com�

Transport des

outils électriques

•

Éviter strictement tout impact mécanique sur l'em-

ballage pendant le transport�

• Lors du déchargement / chargement, il est interdit
d'utiliser tout type de technologie fonctionnant sur le
principe de serrage de l'emballage�

Protection

de l'environnement

Récupération des matières premières
plutôt qu'élimination des déchets.

Séparer l'outil électrique, les accessoires et

Nos pièces plastiques ont ainsi été marquées en vue
d'un recyclage sélectif des différents matériaux�
Ce manuel d'instructions a été fabriqué à partir d'un
papier recyclé blanchi en l'absence de chlore�

l'emballage pour un recyclage écologique�

Le fabricant se réserve le droit d'apporter des changements.

Français

22

Speciche tecniche dell'utensile elettrico

Chiave ad impulsi SS06-22 SS06-24

Codice utensile elettrico

Potenza nominale [W] 600 600

Potenza erogata [W] 320 320

Amperaggio del voltaggio

Velocità a vuoto [min-1] 1900 1700

Velocità rotazione [Nm] 150-300 450-500

Percussioni al minuto [min-1] 2600 2400

Diam. min. viti

Diam. max. viti

Tipo supporto

Peso

Classe di sicurezza

Pressione sonora [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[pollici]

[mm]

[pollici]

[mm]

[pollici]

[kg]

[lb]

vedi pagina 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Potenza acustica [dB(A)]

Vibrazione ponderata [m/s2] — —

Rumore

informazioni

Indossare sempre le cufe di prote­zione se la pressione sonora supera
gli 85 dB(A).

Dichiarazione

di conformità

Dichiariamo sotto la nostra piena responsabilita che il

prodotto descritto nella sezione "Speciche tecniche

dell'utensile elettrico" e conforme a tutte le disposizioni
pertinenti delle Direttive 2006/42/EC e alle relative mo-

diche, nonche alle seguenti Normative:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Responsabile Wu Cunzhen

della certicazione

* - per elettroutensili con tensione 220-230 V�

Merit Link International AG
Stabio, Svizzera, 25�09�2020

Conservare tutte le avvertenze e le istruzioni per
riferimenti futuri.

Il termine "utensile elettrico" nelle avvertenze si riferi­sce all'utensile elettrico alimentato dalla rete (via cavo)
o alimentato a batteria (senza cavo)�

Sicurezza dell'area di lavoro

• Mantenere l'area di lavoro pulita e ben illumina-
ta. Zone in disordine e buie favoriscono gli incidenti�

Italiano

23

— —

Regole generali

di sicurezza

ATTENZIONE - Per ridurre il rischio di le­sioni, l'operatore deve leggere il manuale
di istruzioni!

ATTENZIONE! Leggere tutte le avverten­ze di sicurezza e tutte le istruzioni. La

mancata osservanza delle avvertenze e del­le istruzioni può causare scosse elettriche,
incendi e / o lesioni gravi�

• Non utilizzare utensili elettrici in zone con atmo-

sfere esplosive, come ad esempio in presenza di
liquidi inammabili, gas o polveri. Gli utensili creano

scintille che possono incendiare la polvere od i fumi�

• Tenere i bambini e gli astanti lontano dalla zona

di lavoro durante l'uso di un utensile elettrico. Le
distrazioni possono far perdere il controllo�

Sicurezza elettrica

• Le spine dell'utensile elettrico devono corri-
spondere alle prese. Non modicare mai la spina
in nessun modo. Non usare adattatori spina con
utensili elettrici con messa a terra (collegamento
di massa). Le spine non modicate e corrispondenti

prese elettriche riducono il rischio di scosse elettriche�

• Evitare il contatto del corpo con superci colle-

gate a terra o a massa, come tubi, radiatori, frigo­riferi, ecc. C'è un maggior rischio di scossa elettrica,

se il vostro corpo viene in contatto con collegamenti a
terra o a massa�

• Non esporre gli utensili elettrici alla pioggia o
all'umidità. Se entra dell'acqua nell'utensile elettrico
aumenta il rischio di scosse elettriche�

• Non rovinare il lo elettrico. Non utilizzare mai

il lo per trasportare, tirare o scollegare l'utensile
elettrico. Tenere il lo lontano da calore, olio, spi­goli vivi o parti in movimento. Cavi danneggiati o

aggrovigliati aumentano il rischio di scosse elettriche�

• Quando un utensile elettrico è usato all'aperto,
utilizzare una prolunga adatta all'uso esterno. Se si

usa un lo adatto per uso all'esterno si riduce il rischio

di scosse elettriche�

• Se non si può evitare di usare un utensile elet-

trico in un luogo umido, utilizzare un dispositivo di
protezione a corrente residua (RCD). L'uso di un di-

spositivo di protezione a corrente residua (RCD) ridu­ce il rischio di scosse elettriche� NOTA! Il termine "di­spositivo di protezione a corrente residua (RCD)" può
essere sostituito dal termine "interruttore di circuito
salvavita (GFCI)" o "interruttore differenziale (ELCB)"�

• Attenzione! Non toccare mai le superci metalli-
che esposte del riduttore, scudo, e così via poiché il
contatto con superci metalliche interferisce con l'on­da elettromagnetica, provocando potenziali lesioni o
incidenti�

Sicurezza personale

• Stare all'erta, guardare quello che si sta facendo
e usare il buon senso quando si usa un utensile
elettrico. Non utilizzare un utensile elettrico quan­do si è stanchi o sotto l'inuenza di droghe, alcol
o medicinali. Un momento di disattenzione durante

l'uso di utensili elettrici può provocare gravi lesioni per­sonali�

• Usare i dispositivi di protezione individuali. In-
dossare sempre occhiali protettivi. Equipaggiamen­ti protettivi, come mascherina antipolvere, scarpe di
sicurezza antiscivolo, casco di sicurezza o protezione
per l'udito utilizzati in condizioni appropriate, riducono
il rischio di lesioni personali�

• Prevenire gli avviamenti accidentali. Assicurar-

si che l'interruttore sia in posizione off prima di
collegare la fonte di alimentazione e / o il gruppo
batterie, quando si prende in mano o si trasporta
l'utensile. Trasportare gli utensili elettrici tenendo le

dita sull'interruttore oppure alimentare gli utensili con

l'interruttore acceso favorisce il vericarsi di incidenti.

Italiano

• Rimuovere qualsiasi chiave di regolazione o
chiave inglese prima di accendere l'utensile elettri­co. Una chiave inglese o una chiave rimasta attaccata

ad un componente in rotazione dell'utensile elettrico
può causare lesioni personali�

• Mantenere una posizione stabile. Mantenere

sempre una posizione dei piedi e un bilanciamento
corretti. Ciò consente di controllare meglio l'utensile

elettrico in situazioni impreviste�

• Vestirsi adeguatamente. Non indossare abiti lar-

ghi né gioielli. Tenere capelli, indumenti e guanti
lontano dai componenti in movimento. Vestiti lar-

ghi, gioielli o capelli lunghi possono impigliarsi nei
componenti in movimento�

• Se è possibile collegare dispositivi per l'aspira-

zione e la raccolta delle polveri; assicurarsi che
questi siano collegati ed utilizzati correttamente.

L'utilizzo di un aspirapolvere può ridurre i rischi con­nessi alle polveri�

• Non permettere che la familiarità acquisita con

l'uso frequente di utensili diventi un rilassamen­to nell'ignorare principi di sicurezza dell'utensile.

Un'azione negligente può causare gravi lesioni in una
frazione di secondo�

• Attenzione! Gli utensili elettrici possono produrre
un campo elettromagnetico durante il funzionamento�
Questo campo non può in alcune circostanze interfe­rire con impianti medici attivi o passivi� Per ridurre il
rischio di lesioni gravi o mortali, si raccomanda alle
persone con impianti medici di consultare il proprio
medico e il produttore dell'impianto medico prima di
utilizzare questo utensile elettrico�

Uso e manutenzione di un utensile elettrico

• Le persone con attitudini psicosiche o mentali ri-
dotte così come anche i bambini non possono usare
l'utensile elettrico, se non sotto la supervisione o istruiti
da una persona responsabile della loro sicurezza circa
l'uso dell'utensile elettrico�

• Non forzare l'utensile elettrico. Utilizzare l'uten-
sile elettrico adatto per l'uso che se ne vuol fare.
L'utensile elettrico corretto farà il lavoro meglio ed in
modo più sicuro alla velocità per la quale è stato pro­gettato�

• Non usare l'utensile elettrico se l'interruttore
non è in grado di accenderlo e spegnerlo. Qualsiasi
utensile elettrico che non possa essere controllato con
l'interruttore è pericoloso e deve essere riparato�

• Staccare la spina dalla presa di corrente e / o

batteria dall'utensile elettrico prima di effettuare
qualsiasi regolazione, cambiare accessori o ripor­re utensili elettrici. Tali misure di sicurezza preven-

tive riducono il rischio di avviare in modo accidentale
l'utensile elettrico�

• Conservare gli utensili elettrici inattivi fuori dal-

la portata dei bambini e non lasciare che utilizzino
l'utensile persone che non hanno familiarità con
l'utensile elettrico o con le presenti istruzioni. Gli

utensili elettrici sono pericolosi nelle mani di persone
non addestrate�

• Manutenzione degli utensili elettrici. Controllare

che tutte le varie parti siano ben allineate, che le
parti mobili siano ben collegate, se ci sono com­ponenti rotti e qualsiasi altra condizione che possa
compromettere il funzionamento dell'utensile. Se
danneggiato, far riparare l'utensile prima dell'uso.

Molti incidenti sono causati da utensili elettrici su cui
non è stata effettuata una corretta manutenzione�

24

• Mantenere aflati e puliti gli utensili da taglio.

Quando un utensile da taglio è sottoposto a regola-

re manutenzione ed ha i bordi da taglio ben aflati, è

meno probabile che possa grippare ed è più facile da
controllare�

• Utilizzare l'utensile elettrico, gli accessori, at-

trezzi, ecc. in conformità alle presenti istruzioni,
tenendo conto delle condizioni di lavoro e il lavoro
da eseguire. Usare l'utensile elettrico per operazioni

diverse da quelle previste potrebbero provocare una
situazione pericolosa�

• Mantenere le maniglie e le superci di presa

asciutte, pulite e prive di olio e grasso. Maniglie e
impugnature sdrucciolevoli non consentono una mani­polazione sicura e il controllo dell'utensile in situazioni
impreviste�

• Si noti che quando si utilizza uno utensile elettrico, si
prega di tenere l ‘impugnatura supplementare corretta­mente, che è utile per mantenere il controllo dell'uten­sile elettrico� Pertanto, la corretta tenuta può ridurre il
rischio di incidenti o infortuni�

Servizio

• Far riparare l'utensile elettrico da una persona
qualicata utilizzando solo parti di ricambio identi­che. Questo assicurerà che sia mantenuta la sicurez-

za dell'utensile�
Seguire le istruzioni per la lubricazione e la sostituzio­ne degli accessori�

Avvertenze di

sicurezza speciali

•

Durante un operazione, usare l'utensile elettrico
esclusivamente tramite le impugnature con isolan­te, poiché l'accessorio da taglio potrebbe venire a
contatto con li nascosti o col cavo dell'utensile.

Gli accessori da taglio che entrano in contatto con un

lo elettrico potrebbero esporre le parti metalliche

dell'utensile causando all'operatore una scossa elettri­ca�

• Indossare protezioni per le orecchie quando si

procede a foratura con percussione. L’esposizione
al rumore può causare la perdita dell’udito�

• Non utilizzare il solito manicotto della chiave a ghie-
ra, ma il manicotto appositamente progettato per la
bullonatrice� Il manicotto della bullonatrice è nero, rigi­do e non danneggia la chiavarda a dado� Il manicotto
non previsto per la bullonatrice si danneggia facilmen­te e può facilmente causare infortuni� Prima di utiliz­zarlo, assicurarsi che il manicotto sia senza crepature
o altri danni visibili�

• E' proibito apportare modiche alle punte cacciavi-
te o chiavi a bussola, come anche l'uso di elementi o
accessori staccabili non adatti per questo apparecchio
elettrico�

• Contraccolpo (improvviso rinculo dell'apparecchio
elettrico) può accadere durante l'uso� Per evitare si­tuazioni pericolose (quali sbilanciamento) tenere l'ap­parecchio elettrico con sicurezza fermo nelle proprie
mani e mantenere una posizione ferma�

• Quando si opera su parti piccole, dove il nostro peso

non e' sufciente per assicurare la stabilità dell'ogget­to, usare dei morsetti / pinze di ssaggio.

Simboli usati nel

manuale

I simboli qui di seguito sono usati nel manuale di istru­zioni, si prega di ricordare il loro signicato. Una corret­ta interpretazione dei simboli consentirà un uso corret­to e sicuro dell'apparecchio�

Simbolo Signicato

Chiave ad impulsi

R

F

Sezioni marcate in grigio ­impugnatura morbida (con

supercie isolata).

Linee guida di sicurezza durante il

funzionamento dell'utensile elettrico

•

Quando si utilizza l'utensile elettrico dovete prestare
attenzione e rimanere vigili� Non dovete utilizzare l'u­tensile elettrico quando vi sentite stanchi o siete sotto

l'inuenza di anestetici, alcool o droghe.

• Non dovete appoggiare le dita sul tasto di avvio du-
rante il trasporto e movimento per evitare di avviare
l'utensile elettrico per errore�

• Durante il montaggio di viti, è necessario assicurar-
si che gli altri componenti a cui corrispondono le viti

sono completamente ssi e afdabili prima di utilizzare

l'utensile elettrico� L'interruttore deve essere messo in
una posizione di sicurezza e l'utensile elettrico dovreb­be funzionare per 30 secondi a vuoto, in modo che
possa essere fermato prontamente in caso di vibrazio­ni serie o altro problema ed eventualmente procedere
immediatamente con la manutenzione�

• Prima di iniziare, bisogna determinare la posizione di
cablaggi, tubi acqua e gas nascosti� Nel caso di danni

a li elettrici o altre utilita' (per esempio, un bullone che

viene avvitato) il personale operante potrebbe trovarsi
situazioni con consequenze gravi per la vita e la salute�

Italiano

Adesivo numero di serie:

SS ��� - modello;
XX - data di fabbricazione;
XXXXXXX - numero di serie�

Leggi tutte le norme di sicu­rezza e le istruzioni�

Indossare occhiali di sicu­rezza�

Indossare protezioni per le
orecchie�

Indossare una mascherina
antipolvere�

25

Simbolo Signicato

Scollegare l'apparecchio
dalla rete prima dell'installa­zione o regolazione�

* Optional

Non tutti gli accessori illustrati o descritti fanno
parte della dotazione standard.

Installazione e regolazione

elementi dell'utensile elettrico

Senso del movimento�

Senso di rotazione�

Bloccato�

Sbloccato�

Doppia classe di isolamento /
protezione�

Attenzione� Importante�

Un segno che certica

che il prodotto è conforme
ai requisiti essenziali del­le direttive UE e gli stan­dard armonizzati a livello
comunitario�

Non smaltire l'apparecchio

in un contenitore per riuti

domestici�

Prima di eseguire qualsiasi operazione sull'utensi­le elettrico, scollegarlo dalla rete elettrica.

Montaggio / smontaggio bussola (vedi g. 1)

• Durante il montaggio, installare la chiave a bus-

sola 7 sul supporto 2 come mostrato in gura 1.

• Le operazioni di smontaggio vanno fatte in sequen-

za inversa�

Impugnatura supplementare (vedi g. 2)

[SS06-24]

Usare sempre il manico aggiuntivo 5 quando in uso�
L'impugnatura supplementare 5 può essere sistemata
nella posizione più confortevole per l'operatore�

• Allentare l'impugnatura supplementare 5 come mo-

strato in g. 2.1.

• Collocare l'impugnatura supplementare 5 nella posi-

zione desiderata (vedi g. 2.2).

• Stringere l'impugnatura supplementare 5 come mo-

strato in g. 2.3.

Funzionamento iniziale

dell'utensile elettrico

Utilizzare sempre il corretto voltaggio: il voltaggio elet­trico usato deve sempre corrispondere a quello riporta­to sull'etichetta informativa presente sull'apparecchio
elettrico�

Accensione / spegnimento

dell'utensile elettrico

Designazione utensile elettrico

L'apparecchio elettrico deve essere usato per stringe­re ed allentare dadi e bulloni�
L'area di applicazione può essere estesa anche in altri
ambiti grazie all'uso degli accessori addizionali�

dell'utensile elettrico

1

Interruttore on / off (funzione inversa)

2 Corpo
3 Supporto
4 Bocche di ventilazione
5 Impugnatura supplementare *

6 Perno *

7 Bussola *
8 Anello di bloccaggio (gomma) *

DWT

Componenti

Italiano

Rotazione verso destra

Tenere premuto l'interruttore on / off 1 sulla parte supe-

riore ("F", vedi g. 3), per spegnere - rilasciarlo.

Rotazione verso sinistra

Tenere premuto l'interruttore on / off 1 sulla parte infe-

riore ("R", vedi g. 4), per spegnere - rilasciarlo.

Caratteristiche dell'utensile

elettrico

Il supporto mandrino 2 con la chiave bullone 7 si muo­vono tramite un motore elettrico attraverso trasmissio­ne e sistema di percussione�
La procedura di funzionamento si divide in due fasi:
Avvitamento e stretta (percussione in funzione)� Il per­cussore si inserisce non appena la vite ha fatto presa
mettendo il motore sotto carico� Il percussore trasfor­ma dunque la forza del motore in rotazioni e percussio-

26

ni uniformi� Quando si devono allentare viti o bulloni, il
processo è invertito�

La velocità rotante dipende dalla durata della percus­sione� Il momento massimo di coppia raggiunto risulta
dalla somma di tutti i singoli momenti di coppia rag­giunti tramite le percussioni� La coppia massima si
raggiunge dopo una durata della percussione di 3-5
secondi� Dopo questa durata, la rotazione per la stretta
aumenta di poco� Tuttavia, l'apparato di trasmissione si
surriscalda notevolmente�

Le conseguenze di un surriscaldamento
eccessivo sono l'alto logoramento di tutti
i componenti del sistema di percussione
e l'elevato bisogno di lubricazione.

La durata della percussione viene determinata in base
alla richiesta di velocità rotante per la stretta� La ve­locità di rotazione per la stretta deve essere sempre
controllata con una chiave dinamometrica�

Raccomandazioni

sull'uso dell'utensile elettrico

Applicare la bussola sul supporto solo
quando l'apparecchio elettrico e' spento.

La velocità di rotazione dipende dai seguenti fat­tori:

• Proprietà di forza delle viti / bulloni�

• Tipo di supporto (rondella, molla a disco, sigillo)�

• Proprietà di forza del materiale in cui sono avvitati
viti / bulloni�

• Proprietà del lubricante applicato alla vite / bullo-
ne�

Sede dura - in caso di avvitatura di metallo su metallo
mediante l'utilizzo di rondelle� Dopo una durata di per­cussione relativamente breve, la velocità massima di
rotazione viene raggiunta� Una tempo di percussione
inutilmente prolungato provocherebbe solo danni al
macchinario�

Sede carico a molla - in caso di avvitature di metallo
su metallo, comunque utilizzando rondelle elastiche,
molle a tazza, prigionieri oppure viti / dadi con sede
conica e quando si lavora con prolunghe�

Sede morbida - in caso di avvitature per es� metallo
su legno o quando si usano rondelle di piombo o altra

bra come sostegno.

Nel caso di sede carico a molla o sede morbida, la ve­locità massima di stretta è inferiore a quella nel caso di
sede dura� Inoltre, è sicuramente richiesta una durata
di percussione prolungata� La durata di percussione si
determina attraverso prove pratiche�
Con temperature al di sotto livelli di congelamento,
usare il macchinario per circa 3 minuti senza carico,

per migliorare la capacità di lubricazione.

Manutenzione dell'utensile elettrico / misure

Prima di eseguire qualsiasi operazione sull'utensi­le elettrico, scollegarlo dalla rete elettrica.

Pulitura dell'utensile elettrico

Una condizione indispensabile per un uso sicuro e a
lungo termine dell'utensile elettrico è quella di tener­lo pulito� Passare dunque con regolarità sull'utensile
elettrico dell'aria compressa attraverso i fori dell'aria 4�

Servizio post-vendita e application service

Il nostro servizio post-vendita risponde alle vostre do­mande riguardanti la manutenzione e la riparazione
del prodotto, così come parti di ricambio� Informazio­ni su centri di servizio, schemi delle parti e informa­zioni su parti di ricambio possono essere trovate a:
www.dwt-pt.com�

•

Categoricamente non far cadere alcun oggetto sulla

confezione durante il trasporto�

• Durante lo scarico / carico, non si possono utilizzare
qualsiasi tipo di tecnologia che funziona sul principio
bloccaggio imballaggi�

Riciclare la materia prima invece di but­tarla.

L'utensile elettrico, accessori e imballag-

riciclati nel rispetto dell'ambiente�
Le parti in plastica sono contrassegnate per la raccolta
differenziata�
Queste istruzioni sono stampate su carta riciclata pro­dotta senza cloro�

gio devono essere selezionati per essere

preventive

Trasporto degli

apparecchi elettrici

Protezione

dell'ambiente

Il produttore si riserva il diritto di apportare modiche.

Italiano

27

Especicaciones de la herramienta eléctrica

Llave de impacto SS06-22 SS06-24

Código de la herramienta

eléctrica

Potencia absorbida [W] 600 600

Potencia de salida [W] 320 320

Amperaje en el voltaje

Velocidad de giro en vacío [min-1] 1900 1700

Torsión [Nm] 150-300 450-500

Número de impactos [min-1] 2600 2400

Diámetro mínimo
de los tornillos

Diámetro máximo
de los tornillos

Tipo de soporte para herramienta

Peso

Clases de protección

Presión acústica [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[pulgadas]

[mm]

[pulgadas]

[mm]

[pulgadas]

[kg]

[lb]

consulte las página 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Potencia acústica [dB(A)]

Vibración ponderada [m/s2] — —

Información

sobre ruidos

Tome medidas adecuadas para proteger
sus oídos cuando la presión acústica ex­ceda el valor de 85 dB(A).

Declaración de

conformidad

Declaramos bajo nuestra exclusiva responsabilidad,

que el producto descrito en los "Especicaciones de la

herramienta eléctrica" cumple con todas las disposi­ciones correspondientes de las directivas 2006/42/EC

inclusive sus modicaciones y esta en conformidad

con las siguientes normas:
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Gerente de Wu Cunzhen

certicación

* - para herramientas eléctricas con voltaje 220-230 V�

Merit Link International AG
Stabio, Suiza, 25�09�2020

Conserve todas las advertencias e instrucciones
para referencia en el futuro.

El término "herramienta eléctrica" en las advertencias

se reere a su herramienta eléctrica accionada por la

red eléctrica (con cable) o a una herramienta eléctrica

accionada por batería (inalámbrica).

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien ilumi-
nada. Las áreas desordenadas u oscuras dan lugar a

accidentes�

Español

28

— —

Reglas de seguridad

generales

ADVERTENCIA - ¡Para reducir el riesgo
de lesiones, el usuario debe leer el ma­nual de instrucciones!

¡ADVERTENCIA! Leer todas las instruc­ciones y advertencias de seguridad. El

incumplimiento de las advertencias e ins­trucciones puede provocar una descarga
eléctrica, incendio y / o lesiones graves�

• No utilice herramientas eléctricas en atmósferas

explosivas, como en presencia de líquidos ina­mables, gases o polvo. Las herramientas eléctricas

crean chispas que pueden encender el polvo o los va­pores�

• Mantenga alejados a los niños y espectadores

mientras maneja una herramienta eléctrica. Las
distracciones pueden hacer que pierda el control�

Seguridad frente a la electricidad

• El enchufe macho de conexión, debe ser conec-
tado solamente a un enchufe hembra de las carac­terísticas técnicas del enchufe macho en materia.
Nunca modique el enchufe de ninguna manera.
No utilice enchufes adaptadores con herramientas
eléctricas conectadas a tierra. Los enchufes no mo-

dicados y los tomacorrientes correspondientes redu­cirán el riesgo de descarga eléctrica�

• Evite el contacto del cuerpo con supercies co-

nectadas a tierra, tales como tuberías, radiadores,
estufas y refrigeradores. Existe un mayor riesgo de

descarga eléctrica si su cuerpo tiene descarga a tierra�

• No exponga las herramientas eléctricas a la llu-
via o a condiciones húmedas. Si entra agua a una
herramienta eléctrica aumentará el riesgo de descarga
eléctrica�

• No abuse del cable. Nunca use el cable para trans-

portar, tirar o desenchufar la herramienta eléctrica.
Mantenga el cable alejado de calor, aceite, bordes
alados o partes móviles. Los cables dañados o enre-

dados aumentan el riesgo de descarga eléctrica�

• Si el cable de alimentación está dañado, debe

ser sustituido por el fabricante, por su servicio
posventa o por personal cualicado similar con el
n de evitar un peligro.

• Cuando utilice una herramienta eléctrica al aire
libre, utilice un alargue adecuado para uso en ex­teriores. El uso de un cable adecuado para uso en

exteriores reduce el riesgo de descarga eléctrica�

• Si el uso de una herramienta eléctrica en una

ubicación húmeda es inevitable, utilice un sumi­nistro protegido de dispositivo de corriente resi­dual (RCD). El uso de un RCD reduce el riesgo de

descarga eléctrica� ¡NOTA! El término "dispositivo de
corriente residual (RCD)" puede sustituirse por el tér­mino "interruptor de circuito de falla a tierra (GFCI)" o
"disyuntor de fuga a tierra (ELCB)"�

• ¡Advertencia! Nunca toque las supercies metáli-
cas expuestas en la caja de velocidades, el protector,

etc., porque si se tocan las supercies metálicas se

verán afectadas por la onda electromagnética y se
causarán lesiones o accidentes potenciales�

Seguridad personal

• Manténgase alerta, observe lo que está hacien-
do y use el sentido común cuando opere una he­rramienta eléctrica. No use una herramienta eléc­trica si está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de inatención
al operar herramientas eléctricas puede producir lesio­nes personales graves�

• Use equipo de protección personal. Siempre lle-
ve protección ocular. Equipos de protección como
máscaras antipolvo, zapatos de seguridad antides­lizantes, cascos o protección auditiva usados para
condiciones apropiadas reducirán las lesiones perso­nales�

Español

• Evite el arranque involuntario. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectar la fuente de alimentación y / o el
bloque de baterías, recoger o transportar la herra­mienta. Llevar las herramientas eléctricas con el dedo

en el interruptor o conectar las herramientas eléctricas
con el interruptor en encendido da lugar a accidentes�

• Saque cualquier llave de ajuste o llave de tuerca
antes de encender la herramienta eléctrica. Si se
deja una llave de ajuste o llave de tuercas unida a una
parte giratoria de la herramienta eléctrica se pueden
producir lesiones personales�

• No adopte una postura forzada. Mantenga la
postura y el equilibrio en todo momento. Esto per­mite un mejor control de la herramienta eléctrica en
situaciones inesperadas�

• Use ropa adecuada. No use prendas sueltas o

joyas. Mantenga el cabello, la ropa y los guantes
alejados de las partes móviles. La ropa suelta, las

joyas o el pelo largo pueden quedar atrapados en las
partes móviles�

• Si se proporcionan dispositivos para la co-

nexión de las instalaciones de extracción y reco­lección de polvo, asegúrese de que se conecten y
utilicen correctamente. El uso del dispositivo para la

recolección de polvo puede reducir los peligros rela­cionados con el polvo�

• No deje que la familiaridad obtenida con el uso

frecuente de herramientas le permita ser compla­ciente e ignorar los principios de seguridad de las
herramientas. Una acción descuidada puede causar

lesiones graves en una fracción de segundo�

• ¡Advertencia! Las herramientas eléctricas pueden
producir un campo electromagnético durante el fun­cionamiento� Este campo puede interferir en algunas
circunstancias con los implantes médicos activos o
pasivos� Para reducir el riesgo de lesiones graves o
mortales, recomendamos a las personas con implan­tes médicos consultar a su médico y al fabricante de
implantes médicos antes de operar esta herramienta
eléctrica�

Uso y cuidado de la herramienta eléctrica

• Las personas con aptitudes psicofísicas o mentales
disminuidas, así como los niños no pueden operar la

herramienta eléctrica, si no son supervisados o instrui­dos sobre el uso de la herramienta eléctrica por una
persona responsable de su seguridad�

• No fuerce la herramienta eléctrica. Utilice la he-

rramienta eléctrica adecuada para su aplicación.

La herramienta eléctrica correcta hará el trabajo mejor
y más seguro a la velocidad para la que fue diseñada�

• No utilice la herramienta eléctrica si el interrup-
tor no la enciende y apaga. Cualquier herramienta
eléctrica que no pueda ser controlada con el interrup­tor es peligrosa y debe ser reparada�

• Desconecte el enchufe de la fuente de alimen-

tación y / o la batería de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar acceso­rios o guardarla. Estas medidas preventivas de se-

guridad reducen el riesgo de arrancar la herramienta
accidentalmente�

• Guarde las herramientas eléctricas inactivas

fuera del alcance de los niños y no permita que las
personas que no estén familiarizadas con la herra­mienta eléctrica o estas instrucciones la utilicen.

Las herramientas eléctricas son peligrosas en manos
de usuarios inexpertos�

29

• Mantenimiento de las herramientas eléctricas
Compruebe si la herramienta está desalineada, si
las piezas móviles están atascadas, si hay piezas
rotas o cualquier otra condición que pueda afectar
el funcionamiento de la herramienta eléctrica. Si
está dañada, haga reparar la herramienta eléctrica
antes de usarla. Muchos accidentes son causados

por el mantenimiento deciente de las herramientas

eléctricas�

• Mantenga las herramientas de corte, aladas y
limpias. Las herramientas de corte adecuadamente

mantenidas con bordes alados son menos propensas

a empastarse y más fáciles de controlar�

• Utilice la herramienta eléctrica, los accesorios y

las brocas de las herramientas, etc. de acuerdo con
estas instrucciones, teniendo en cuenta las condi­ciones de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes de

las previstas podría producir una situación peligrosa.

• Mantenga las manijas y las supercies de agarre
secas, limpias y libres de aceite y grasa. Las mani-

jas y las supercies de agarre resbaladizas no permi­ten un manejo y un control seguros de la herramienta
en situaciones inesperadas�

• Tenga en cuenta que cuando utilice una herramienta
eléctrica debe sostener la manija auxiliar correctamen-

te, esto es útil para controlar la herramienta eléctrica.

Por lo tanto, sostenerla de manera adecuada puede
reducir el riesgo de accidentes o lesiones�

Servicio

• Haga reparar su herramienta eléctrica por per-
sonal de reparación calicado que use solamente
piezas de repuesto idénticas. Esto asegurará que

se mantenga la seguridad de la herramienta eléctrica�

• Siga las instrucciones para lubricar y cambiar los
accesorios�

Advertencias especiales

de seguridad

en una posición de seguridad y la herramienta eléctrica
debe funcionar durante 30 segundos; se debe detener
rápidamente en caso de vibración grave u otro proble­ma y hacer los arreglos para el mantenimiento�

• Antes de comenzar, es necesario determinar la ubi-
cación de los caños de cables, agua y gas escondi­dos� En caso de daño en los cables eléctricos o de
los servicios generales (por ejemplo, por un tornillo del
perno que se atornilló), es probable que se produzcan
consecuencias graves para la vida y salud del perso­nal operante�

• No utilice la palanca de la llave de tubo habitual, uti-
lice la palanca especialmente diseñada para la llave
inglesa de percusión� La palanca de la llave inglesa de
percusión es negra, dura y no daña el bulón� La pa­lanca que no es para la llave inglesa de percusión se
daña fácilmente y también puede causar lesiones per-

sonales fácilmente. Antes de usarla, asegúrese de que
la palanca no tenga grietas ni ningún otro daño visible.

• Se prohíbe el cambio en la construcción de las
piezas del destornillador o de las llaves tubulares así

como también el uso de accesorios desmontables que
no sean adecuados para esta herramienta�

• Durante el funcionamiento puede producirse un re-
troceso (un tirón repentino de la herramienta eléctrica),
para evitar situaciones peligrosas (por ejemplo, pérdi-

da del equilibrio), sostenga con rmeza la herramienta
eléctrica en sus manos y mantenga una postura rme.

• Cuando procese piezas pequeñas sin maquinar,
cuyo propio peso no es suciente para garantizar la
jación necesaria, utilice los accesorios especiales de

la abrazadera�

Símbolos usados en

el manual

Los siguientes símbolos se utilizan en el manual de
instrucciones, recuerde sus signicados. La interpreta­ción correcta de los símbolos le permitirá el uso co-

rrecto y seguro de la herramienta eléctrica�

•

Sostenga la herramienta por medio de super­cies de agarre aisladas, cuando realice una opera­ción donde el accesorio de corte puede ponerse
en contacto con cables ocultos o con su propio
cordón. El accesorio de corte que está en contacto

con un cable "vivo" puede hacer que las partes de me­tal expuestas de la herramienta eléctrica estén "vivas"

y podría provocarle al operador un choque eléctrico.

• Use protectores auditivos cuando realice perfo-

raciones de impacto. La exposición al ruido puede

provocar pérdida de la audición�

Guías de seguridad durante el funcionamiento

de la herramienta eléctrica

•

Cuando utilice la herramienta eléctrica, debe prestar
atención y permanecer alerta� No use la herramienta
eléctrica cuando se sienta cansado o esté bajo la in-

uencia de anestesia, alcohol o drogas.

• No se deben poner los dedos en el botón del inte-
rruptor para evitar encender la herramienta involunta­riamente cuando la misma esté en movimiento�

• Cuando coloque tornillos, asegúrese de que los de-
más componentes que coincidan con los tornillos estén

completamente jos y sean conables antes de operar

la herramienta eléctrica� El interruptor se debe arrancar

Español

30

Símbolo Signicado

Llave de impacto

R

F

Secciones marcadas con
gris - agarre suave (con su-

percie aislada).

Etiqueta con número de
serie:

SS ��� - modelo;
XX - fecha de fabricación;
XXXXXXX - número de se­rie�

Lea todas las reglas e ins­trucciones de seguridad�

Use gafas de seguridad�

Símbolo Signicado

Use protectores para los oí­dos�

Use una máscara antipolvo�

6 Perno *

7 Llave tubular *
8 Aro de retención (caucho) *

* Accesorios

No todos los accesorios fotograados o descritos
están incluidos en el envío estándar.

Instalación y regulación de los elementos de la

herramienta eléctrica

Desconecte la herramienta
eléctrica de la red antes de
instalarla o ajustarla�

Dirección del movimiento�

Dirección de la rotación�

Bloqueado�

Desbloqueado�

Doble aislamiento / clase de
protección�

Atención� Importante�

Un signo que certica que

el producto cumple con los
requisitos esenciales de las
directivas de la UE y las nor­mas armonizadas de la UE�

No deseche la herramienta
eléctrica en un recipiente de
basura doméstica�

Designación de la herramienta eléctrica

DWT

La herramienta eléctrica sirve para ajustar y aojar las

tuercas y pernos�
El uso de accesorios adicionales aumenta la versatili­dad de la herramienta eléctrica�

Instalación y regulación de los elementos de la he­rramienta eléctrica.

Montaje / desmontaje de la llave tubular (ver g. 1)

• Cuando realice el armado, instale la llave tubular 7

en el soporte de la herramienta 2 como se observa en

la gura 1.

• Para desmontar, realice las actividades en orden

inverso�

Empuñadura adicional (ver g. 2)

[SS06-24]

Utilice siempre la empuñadura adicional 5 cuando esté
en funcionamiento� La empuñadura adicional 5 se

puede colocar según lo considere cómodo el usuario.

• Aoje la empuñadura adicional 5 según se muestra

en la g. 2.1.

• Coloque la empuñadura adicional 5 en la posición

deseada (ver g. 2.2).

• Ajuste la empuñadura adicional 5 según se muestra

en la g. 2.3.

Funcionamiento inicial

de la herramienta eléctrica

Utilice siempre la tensión adecuada de la red: la ten­sión de la red debe coincidir con la información citada

en la placa de identicación de la herramienta eléctrica.

Encendido / apagado

de la herramienta eléctrica

Rotación a la derecha

Presione sin soltar el interruptor de encendido / apa­gado 1 en la parte inferior ("F", ver g. 3), para apagar,
libérelo�

Rotación a la izquierda

Presione sin soltar el interruptor de encendido / apaga­do 1 en la parte superior ("R", ver g. 4), para apagar,
libérelo�

Componentes de la herramienta

1

Interruptor de encendido / apagado (función rever­sa)

2 Cuerpo
3 Soporte de herramientas
4 Ranuras de ventilación
5 Empuñadura adicional *

eléctrica

Características de diseño de la herramienta

El soporte de la herramienta 2 con la llave tubular 7
son impulsados por un motor eléctrico por medio de un
mecanismo de engranaje e impacto�
El procedimiento de funcionamiento se divide en dos
fases: atornillado y ajuste (mecanismo de impacto en
acción)� El mecanismo de impacto se activa en cuanto

Español

31

eléctrica

la conexión atornillada se ajusta y la carga recae sobre

el motor, convirtiendo la energía del motor en impactos
giratorios estables. Cuando se aojan los tornillos o

tuercas, se invierte el proceso�

La torsión depende de la duración del impacto� La
torsión máxima alcanzada resulta de la suma de to­das las torsiones individuales alcanzadas a través del
impacto� La torsión máxima se alcanza después de
una duración de impacto de 3-5 segundos� Después
de esta duración, la torsión de ajuste aumenta sólo

mínimamente. No obstante, la carcasa de transmisión

se calienta en forma notoria�

Las consecuencias del excesivo calenta­miento son el alto desgaste de todos los
componentes del mecanismo de martillo
y un alto requerimiento de lubricante.

La duración de impacto debe determinarse para cada
torsión de ajuste requerida� La torsión de ajuste que se

alcanza realmente siempre debe vericarse con una

llave de torsión�

Recomendaciones sobre el

funcionamiento

Aplique la llave tubular al soporte de he­rramienta solamente cuando lla herra­mienta eléctrica esté apagada.

La torsión depende de los siguientes factores:

• Propiedades de resistencia de los tornillos / tuercas�

• Tipo de respaldo (arandela, resorte de disco, sella-
do)�

• Propiedades de resistencia del material que se ator-
nilla / emperna�

• Condiciones de lubricación en la conexión tornillo /
perno�

Asiento duro - se da para aplicaciones de tornillo de
metal a metal con el uso de arandelas� Después de
una duración de impacto relativamente corta, se al­canza la torsión máxima� La duración de impacto in­necesariamente prolongada solamente causa daños
en la máquina�

Asiento accionado por resortes - se da para las
aplicaciones de tornillo de metal a metal, no obstante,
con el uso de arandelas de resorte, resortes de disco,
soportes, o tornillos / tuercas con asiento cónico como
también con el uso de extensiones�

Asiento blando - se da para aplicaciones de tornillo,
por ejemplo, metal sobre madera o cuando se usan
arandelas de plomo o arandelas de bra como res­paldo�

Para asiento activado por resorte como también para
asiento blando, la torsión máxima de ajuste es menor
que para un asiento duro� También, se requiere una
duración de impacto claramente mayor� La duración
de impacto debe determinarse a través de cada prue­ba práctica�
En temperaturas menores del punto de congelación,
opere la máquina durante 3 minutos aproximadamen­te, sin carga, para mejorar su capacidad de lubricación�

Mantenimiento de la herramienta eléctrica /

Antes de llevar a cabo cualquier trabajo sobre la
herramienta eléctrica, debe desconectarse de la
fuente de energía.

Limpieza de la herramienta eléctrica

Una condición indispensable para un uso seguro a
largo plazo de la herramienta eléctrica es mantenerla
limpia� Con frecuencia limpie la herramienta con aire
comprimido a través de las ranuras de ventilación 4�

Servicio de post-venta y servicio de aplicaciones

Nuestro serivicio de post-venta responde a sus pre­guntas sobre el mantenimiento y la reparación de su

producto, así como también sobre los repuestos. La

información sobre los centros de servicio, los diagra­mas de las piezas y sobre los repuestos también se
puede encontrar en: www.dwt-pt.com�

•

Está terminantemente prohibido dejarlas caer para

que no se produzca ningún impacto mecánico en el

embalaje durante el transporte�

• Cuando se descarguen / carguen, no se permite

usar ningún tipo de tecnología que funcione bajo el

principio de sujeción de embalajes�

reciclado cuidadoso del medio ambiente�
Las piezas de material plástico están marcadas para
un reciclado selectivo�
Estas instrucciones están impresas sobre papel reci­clado sin la utilización de cloro�

medidas preventivas

Cómo transportar las

herramientas eléctricas

Protección del

medio ambiente

Recicle las materias primas en lugar de
eliminarlas como basura.

Las herramientas, los accesorios y el em-

balaje deberían seleccionarse para un

El fabricante se reserva la posibilidad de incluir cambios.

Español

32

Especicações da ferramenta eléctrica

Chave de impacto SS06-22 SS06-24

Código da ferramenta eléctrica

Potência nominal absorvida [W] 600 600

Potência de saída [W] 320 320

Amperagem na voltagem

Rotações sem carga [min-1] 1900 1700

Binário [Nm] 150-300 450-500

Taxa de impacto [min-1] 2600 2400

Diâmetro mínimo dos parafusos

Diâmetro máximo dos parafusos

Tipo de suporte da ferramenta

Peso

Classe de protecção

Pressão sonora [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[polegadas]

[mm]

[polegadas]

[mm]

[polegadas]

[kg]

[lb]

consulte a página 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Potência sonora [dB(A)]

Vibrações [m/s2] — —

Informações

sobre ruído

Use protectores auditivos quando a po­tência sonora ultrapassar 85 dB(A).

Declaração de

conformidade

Declaramos sob nossa inteira responsabilidade que o

produto descrito nos "Especicações da ferramenta

eléctrica" esta em conformidade com todas as disposi­coes pertinentes das Directivas 2006/42/EC incluindo
suas alteracoes, e em conformidade com as seguintes
normas:
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Gestor de Wu Cunzhen

certicação

* - para ferramentas elétricas com voltagem 220-230 V�

Merit Link International AG

Stabio, Suíça, 25.09.2020

de perigo de incêndio, de choques elétricos e / ou de
lesões graves�

Guarde todos os avisos e instruções para futuras
referências.

O termo "ferramenta elétrica" nos avisos diz respeito à

sua ferramenta alimentada pela rede (com o) ou com
bateria (sem o).

Segurança na área de trabalho

• Mantenha a área de trabalho limpa e bem ilumi-

nada. Áreas desarrumadas ou escuras são propícias

a acidentes�

Português

33

— —

Regras gerais

de segurança

AVISO - Para reduzir o risco de lesões, o
utilizador tem de ler o manual de instru­ções!

AVISO! Leia todos os avisos de seguran­ça e todas as instruções. O incumprimen-

to das instruções e avisos de segurança
pode ter como consequência a existência

• Não ligue ferramentas elétricas em atmosferas

explosivas, tal como na presença de líquidos ina­máveis, gases ou pó. As ferramentas elétricas geram

faíscas que podem provocar a ignição dos fumos ou pó.

• Mantenha as crianças e pessoas que passem
afastadas enquanto trabalhar com uma ferramenta
elétrica. As distrações podem fazer com que perca o

controlo�

Segurança elétrica

• As chas da ferramenta elétrica têm de corres-
ponder à tomada. Nunca modique a cha de al­gum modo. Não utilize qualquer adaptador com
ferramentas elétricas com ligação à terra. Fichas

não modicadas e tomadas correspondentes reduzi­rão o risco de choque elétrico.

• Evite o contacto do corpo com superfícies liga-
das à terra, tais como tubos, radiadores, bases e
frigorícos. Existe um risco acrescido de choque elé-

trico se o seu corpo estiver ligado à terra�

• Não exponha as ferramentas elétricas à chuva
ou a condições húmidas. A entrada da água na fer­ramenta elétrica aumentará o risco de choque elétrico�

• Não force o o da alimentação. Nunca utilize o

o para transportar, puxar ou desligar a ferramen­ta elétrica. Mantenha o o afastado do calor, óleo,
arestas aadas ou peças móveis. Fios danicados

ou presos aumentam o risco de choque elétrico�

• Quando estiver a trabalhar com uma ferramenta

elétrica ao ar livre, utilize uma extensão adequada
para a utilização no exterior. A utilização de um o

adequado ao exterior reduz o risco de choque elétrico�

• Se for inevitável trabalhar com uma ferramenta

elétrica num local húmido, use uma alimentação
protegida por um dispositivo de corrente residual
(DCR). A utilização de um DCR reduz o risco de cho-

que elétrico� NOTA! O termo "dispositivo de corrente

residual (DCR)" pode ser substituído pelo termo "inter­ruptor de circuito de falha de ligação à terra (ICFLT)"

ou "disjuntor de circuito de fuga de terra (DCFT)"�

• Aviso! Nunca toque nas superfícies de metal ex-

postas na caixa de velocidades, proteção, etc., pois
tocar nas superfícies de metal interfere com as ondas

eletromagnéticas, podendo assim causar lesões ou
acidentes�

Segurança pessoal

• Mantenha-se alerta, observe o que está a fazer
e use senso comum quando estiver a trabalhar
com uma ferramenta elétrica. Não utilize uma fer­ramenta elétrica enquanto estiver cansado ou so­bre o efeito de drogas, álcool ou medicação. Um

momento de falta de atenção enquanto trabalha com

ferramentas elétricas pode resultar em lesões sérias�

• Use equipamento pessoal de proteção. Utilize
sempre proteção ocular. O equipamento de segu­rança, tal como máscara de pó, calçado de segurança

antiderrapante, capacete de segurança, ou proteção

para os ouvidos, utilizado nas condições adequadas
reduzirá a hipótese de lesões�

• Evite ligações sem intenção. Certique-se de que

o interruptor se encontra na posição de desligado
antes de ligar a fonte de energia e / ou à bateria
ao agarrar ou transportar a ferramenta. Transportar

ferramentas elétricas com o seu dedo no interruptor ou
fornecer energia a ferramentas elétricas que tenham o

interruptor na posição de ligado convida a acidentes.

Português

• Retire qualquer chave de ajuste ou chave de fen-

das antes de ligar a ferramenta elétrica. Uma chave

de fendas ou uma chave deixada ligada a uma peça

rotativa da ferramenta elétrica pode resultar em lesão.

• Não se estique. Mantenha sempre a base e o

equilíbrio adequados. Isso proporciona um melhor

controlo da ferramenta elétrica em situações inespe­radas�

• Vista-se adequadamente. Não use roupas largas

ou joalharia. Mantenha o cabelo, roupa e luvas
afastados das partes móveis. Roupas largas, jóias

ou cabelo comprido podem ser apanhados pelas pe­ças em movimento�

• Se forem fornecidos dispositivos para a ligação

de extração de pó e facilidades de recolha, certi­que-se de que estas estão ligadas e de que são
devidamente utilizadas. A utilização da recolha do

pó pode reduzir os perigos relacionados com o pó�

• Não permita que a familiaridade ganha com a

utilização de ferramentas o torne mais compla­cente e ignore os princípios de segurança da fer­ramenta. Uma ação descuidada pode causar lesões

severas numa fração de segundo.

• Aviso! As ferramentas elétricas podem criar um

campo eletromagnético durante o funcionamento�
Este campo pode, sob determinadas circunstâncias,
interferir com implantes médicos ativos ou passivos�
Para reduzir o risco de lesões sérias ou fatais, reco­mendamos que pessoas com implantes médicos con­sultem o seu médico e / ou fabricante do implante mé­dico antes de utilizar esta ferramenta elétrica�

Utilização e cuidados da ferramenta elétrica

• As pessoas com fracas aptidões físicas ou mentais,
bem como as crianças, não podem utilizar a ferramen­ta elétrica, caso não sejam supervisionadas ou ensi-

nadas a usar a ferramenta elétrica por uma pessoa
responsável pela sua segurança�

• Não force a ferramenta elétrica. Use a ferramen-
ta elétrica adequada para a tarefa pretendida. O
uso de uma ferramenta elétrica correta e à velocidade
para a qual foi concebida permite executar o trabalho

com maior ecácia e segurança.

• Não utilize a ferramenta elétrica se o interruptor
não a ligar ou desligar. Qualquer ferramenta que não

possa ser controlada com o interruptor é perigosa e
deve ser reparada�

• Desligue a cha da fonte de alimentação e / ou a

bateria da ferramenta elétrica antes de fazer quais­quer ajustes, mudar de acessórios, ou guardar as
ferramentas elétricas. Tais medidas de segurança

preventiva ajudam a reduzir os riscos de ligar inadver­tidamente a ferramenta elétrica�

• Guarde ferramentas elétricas sem carga fora

do alcance de crianças e não permita que pesso­as estranhas às ferramentas elétricas ou a estas
instruções trabalhem com a ferramenta elétrica.

As ferramentas elétricas são perigosas nas mãos de
utilizadores sem formação.

• Proceda à manutenção das ferramentas elé-
tricas. Verique se existem desalinhamentos ou
bloqueios das peças móveis, peças partidas e
quaisquer outras condições que possam afetar o
funcionamento da ferramenta elétrica. Se estiver
danicada, leve a ferramenta elétrica para ser re­parada antes da utilização. Muitos acidentes são

provocados pela fraca manutenção das ferramentas

elétricas�

34

• Mantenha as ferramentas de corte aadas e lim-

pas. Ferramentas devidamente mantidas com arestas

de corte aadas são menos fáceis de prender e mais

fáceis de controlar�

• Use a ferramenta elétrica, acessórios e brocas,

etc., de acordo com estas instruções, tendo em
conta as condições de trabalho e o trabalho a ser
efetuado. A utilização da ferramenta elétrica para

operações diferentes das pretendidas pode resultar

numa situação perigosa.

• Mantenha as pegas e superfícies de segurar se-

cas, limpas e sem óleo ou gordura. Pegas e super-

fícies de segurar escorregadias não permitem o ma­nuseamento seguro nem o controlo da ferramenta em
situações inesperadas�

• Tenha em conta que, quando utilizar uma ferramen-

ta elétrica, segure corretamente a pega auxiliar, o que

é útil quando controlar a ferramenta elétrica. Assim,

um manuseamento adequado pode reduzir o risco de
acidentes ou lesões�

Reparação

• A manutenção da sua ferramenta elétrica deve-
rá ser sempre efetuada por pessoas qualicadas,
utilizando apenas peças sobresselentes idênticas.

Tal irá assegurar que a segurança da ferramenta elé­trica é mantida�

• Siga as instruções quanto a lubricação e mudança
de acessórios�

• Não use a manga habitual da chave de caixa. Use
a manga criada especialmente para a chave de im­pacto� A manga da chave de impacto é preta, dura e

não danica o parafuso. Uma manga que não seja
para a chave de impacto danica-se facilmente e pode
causar lesões pessoais. Antes da utilização, certique
de que a manga não tem rachas nem outros danos
visíveis.

• É proibido alterar a construção das cabeças de apa-
rafusar ou chaves de tubo, bem como usar acessórios
amovíveis ou que não sejam adequados a esta ferra­menta eléctrica�

• Pode ocorrer um ressalto (uma sacudidela repenti-
na da ferramenta eléctrica) durante o funcionamento�
Para evitar situações perigosas (por exemplo, perda

de equilíbrio), agarre bem a ferramenta com as mãos
e mantenha uma postura rme.

• Quando trabalhar pequenos espaços soltos cujo
próprio peso não seja suciente para assegurar a xa­ção necessária, use abraçadeiras especiais.

Símbolos usados

no manual

Os símbolos apresentados a seguir são usados no
manual de utilização. Lembre-se do seu signicado. A
interpretação correta dos símbolos permite uma utili­zação correta e segura da ferramenta elétrica.

Avisos especiais

de segurança

•

Segure a ferramenta através das superfícies iso­ladas quando efetuar uma operação onde a ferra­menta de corte possa entrar em contacto com ca­bos elétricos escondidos ou com o seu próprio o.

O contacto do acessório de corte com um cabo "vivo"
fará com que as peças de metal expostas da ferra­menta elétrica dêem um choque ao operador�

• Use proteção auditiva quando perfurar com im-

pacto. A exposição ao ruído pode causar a perda de
audição.

Orientações de segurança durante o

funcionamento da ferramenta elétrica

•

Quando usar a ferramenta elétrica, deverá prestar

atenção e permanecer vigilante. Não deverá utilizar a

ferramenta elétrica enquanto estiver cansado ou sobre

o efeito de drogas, álcool ou medicação.

• Não deverá colocar os dedos no botão do interrup-

tor, para evitar ligar a ferramenta sem intenção quando

a transportar�

• Quando montar parafusos, deverá certicar-se de que
os outros componentes a combinar com os parafusos
estão completamente xados e seguros antes de utili­zar a ferramenta elétrica� O interruptor deverá ser liga-

do numa posição segura e a ferramenta elétrica deverá

funcionar durante 30 segundos� Se a ferramenta vibrar
muito ou houver sinais de outros problemas, desligue

imediatamente a ferramenta e proceda à manutenção.

• Antes de começar, tem de determinar a localização
dos cabos escondidos e tubos de água e do gás� No

caso de danos nos os eléctricos ou serviços públicos

gerais (por exemplo, devido ao aparafusar de um pa­rafuso), é provável que ocorram consequências seve-

ras para a vida e saúde do utilizador.

Português

35

Símbolo Signicado

Chave de impacto

R

F

Secções assinaladas a cin­zento - pega suave (com su-

perfície isolada).

Autocolante do número de
série:

SS ��� - modelo;
XX - data de fabrico;
XXXXXXX - número de sé­rie�

Leia todos os avisos de se­gurança e todas as instru­ções�

Use óculos de segurança�

Use proteções auditivas�

Use máscara respiratória�

Símbolo Signicado

Desligue a ferramenta elétri-

ca da alimentação antes da
instalação ou ajuste.

Direção do movimento.

Direção de rotação.

Bloqueado�

Desbloqueado�

Isolamento duplo / classe de

proteção.

Atenção. Importante.

Um sinal a certicar que

o produto se encontra em
conformidade com os re­querimentos essenciais das
diretivas da UE e normas
harmonizadas da UE�

Instalação e anação dos elementos da

Antes de proceder à limpeza ou reparação da ferra­menta eléctrica, deve desligá-la da electricidade.

Montagem / desmontagem da chave de tubo (con­sulte a imagem 1)

• Enquanto monta, instale a chave de tubo 7 no suporte

da ferramenta 2, conforme apresentado na imagem 1�

• As operações de desmontagem são feitas na se-

quência inversa�

Pega adicional (consulte a imagem 2)

[SS06-24]

Use sempre a pega adicional 5 quando utilizar a má­quina� A pega adicional 5 pode ser colocada do modo
que for mais confortável para o utilizador�

• Desaperte a pega adicional 5, conforme apresenta-

do na imagem 2�1�

• Coloque a pega adicional 5 na posição desejada

(consulte a imagem 2�2)�

• Aperte a pega adicional 5, conforme apresentado

na imagem 2�3�

Use sempre a voltagem de alimentação correcta: A
voltagem da alimentação tem de ser sempre equiva­lente à informação apresentada na placa de identica­ção da ferramenta eléctrica.

ferramenta eléctrica

Operação inicial

da ferramenta eléctrica

Não elimine a ferramenta

elétrica juntamente com o
lixo doméstico comum�

Designação da ferramenta eléctrica

A ferramenta eléctrica foi criada para apertar e desa­pertar porcas e parafusos�

A área para aplicação da ferramenta pode ser aumen­tada devido à utilização de acessórios adicionais.

Componentes da ferramenta

1

Interruptor de ligar / desligar (função de inversão)

2 Corpo
3 Suporte da ferramenta
4 Fendas de ventilação
5 Pega adicional *

6 Cavilha *

7 Chave de tubo *
8 Anel de retenção (borracha) *

* Acessórios

Nem todos os acessórios apresentados nas ilus­trações ou descritos no texto fazem parte das pe­ças fornecidas.

DWT

eléctrica

Português

Ligar / desligar

a ferramenta eléctrica

Rotação para a direita

Prima e mantenha premido o interruptor de ligar / des­ligar 1 na parte inferior ("F", consulte a imagem 3),
para desligar, deixe de premir o interruptor�

Rotação para a esquerda

Prima e mantenha premido o interruptor de ligar / des­ligar 1 na parte superior ("R", consulte a imagem 4),
para desligar, deixe de premir o interruptor�

Características de design da

ferramenta eléctrica

O suporte da ferramenta 2 com a chave de tubo 7 fun­ciona com um motor eléctrico através de um carreto e
um mecanismo de impacto�
O processo de funcionamento divide-se em duas fa­ses: Aparafusar e apertar (mecanismo de impacto em

acção). O mecanismo de impacto é activado mal a li­gação aparafusada que apertada e haja um aumento

da carga sobre o motor, convertendo a potência do
motor em impactos rotativos constantes� Ao desaper­tar parafusos ou porcas, o processo é o inverso�

O binário depende da duração do impacto. O binário

máximo obtido resulta da soma de todos os binários
individuais obtidos através do impacto� O binário má-

36

ximo é obtido após uma duração do impacto de 3-5
segundos. Após esta duração, o binário de aperto au-

menta apenas minimamente� No entanto, a estrutura

da transmissão aquece consideravelmente.

As consequências de um aquecimento
excessivo são o elevado desgaste de to­dos os componentes do mecanismo de
impacto e uma elevada necessidade de
lubricação.

A duração de impacto tem de ser determinada para

cada binário de aperto desejado� O binário de aperto

realmente obtido tem de ser vericado com uma chave

dinamométrica�

Recomendações acerca do

funcionamento

Aplique a chave de tubo no suporte da
ferramenta apenas quando a ferramenta
eléctrica estiver desligada.

Um binário depende dos seguintes factores:

• Propriedades de força dos parafusos / porcas�

• Tipo de apoio (anilha, mola de disco, vedante)�

• Propriedades de força do material a ser aparafusa-

do / xado.

• Condições de lubricação na ligação do parafuso.

Assento duro - é dado para aplicações de aparafu-

samento metal em metal com a utilização de anilhas.
Após uma duração de impacto relativamente curta,
é atingido o binário máximo. Uma duração de longo

impacto desnecessária causa apenas danos na má­quina�

Assento com carga de mola - é dado a aplicações
de aparafusamento metal em metal, no entanto, uti­lizando anilhas de mola, molas de disco, roscas ou
porcas / parafusos com assento cónico, bem como
quando usar extensões�

Assento suave - é dado a aplicações de aparafusa-
mento, por exemplo, em metal ou madeira, ou quando

usar anilhas de chumbo ou de bra como apoio.

Para um assento com carga de mola, bem como para
um assento suave, o binário máximo de aperto é infe­rior ao de um assento duro� Além disso, é necessária

uma duração de impacto claramente mais longa. A du-

ração de impacto tem de ser determinada através de

um teste prático�
Com temperaturas abaixo do ponto de congelamen­to, utilize a máquina durante cerca de 3 minutos sem

carga para melhorar a sua capacidade de lubricação.

Manutenção da ferramenta eléctrica / medidas

Antes de proceder à limpeza ou reparação da ferra­menta eléctrica, deve desligá-la da electricidade.

Limpeza da ferramenta eléctrica

Uma condição indispensável para uma utilização se­gura a longo prazo da ferramenta eléctrica é mantê-la
limpa� Passe regularmente a ferramenta eléctrica com

ar comprimido através dos orifícios do ar 4�

Serviço pós-venda e serviço de aplicação

O nosso serviço pós-venda responde às suas pergun-

tas relativas à manutenção e reparação do seu pro­duto, bem como peças sobresselentes. A informação
acerca dos centros de reparação, diagramas das pe­ças e informação sobre peças sobresselentes também

pode ser encontrada em: www.dwt-pt.com�

Transporte das ferramentas

•

Nunca permita que a caixa sofra qualquer impacto

mecânico durante o transporte�

• Quando carregar / descarregar, não use qualquer

tipo de tecnologia que funcione com o princípio de ­xação da caixa com pinças.

Reciclagem de matérias primas em vez
de eliminação de lixo.

A ferramenta eléctrica, acessórios e caixa

deverão ser separados, para uma recicla-

Para efeitos de uma reciclagem específíca, as peças
de plástico dispõem de uma respectiva marcação.

Estas instruções foram riadas com papel reciclável
isento de cloro�

gem amiga do ambiente�

preventivas

elétricas

Protecção

ambiental

O fabricante reserva o direito de fazer alterações.

Português

37

Elektrikli alet özelliği

Darbeli anahtar SS06-22 SS06-24

Elektrikli alet kodu

Giriş gücü [W] 600 600

Güç [W] 320 320

Gerilimdeki akım

Boştaki devir [dk-1] 1900 1700

Tork [Nm] 150-300 450-500

Darbe oranı [dk-1] 2600 2400

En küçük vida çapı

En büyük vida çapı

Alet tutucu tipi

Ağırlık

Emniyet sınıfı

Ses basıncı [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[inç]

[mm]

[inç]

[mm]

[inç]

[kg]

[pound]

bkz. sayfa 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Akustik güç [dB(A)]

Ağırlıklı titreşim [m/s2] — —

Gürültü

bilgisi

Eğer ses basıncı 85 dB(A) değerini aşar­sa her zaman kulak koruyucu takınız.

Uyumluluk

beyanatı

Tek sorumlu olarak "Elektrikli alet özelliği" bölümünde
tanımlanan ürünün, değişiklikleri de dahil olmak

üzere 2006/42/EC yönergelerinin geçerli bütün hü-

kümlerini karşıladığını ve aşağıdaki standartlarla
uyumlu olduğunu beyan ederiz:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Onay müdürü Wu Cunzhen

* - 220-230 V gerilime sahip elektrikli aletler için�

Merit Link International AG

Stabio, İsviçre, 25.09.2020

İleride başvurmak üzere tüm uyarıları ve talimatları
kaydedin.

Uyarılarda geçen "elektrikli alet" elektrik şebekesin­den beslenen (kablolu) elektrikli alet veya pille çalışan

(kablosuz) elektrikli alettir�

Çalışma alanı güvenliği

• Çalışma alanını temiz tutun ve iyice aydınlatın.

Dağınık veya karanlık alanlarda kaza olma ihtimali

yüksektir�

Türkçe

38

— —

Genel

güvenlik kuralları

UYARI - Kullanıcı, yaralanma riskini azalt­mak için kullanım talimatları el kitabını
okumalıdır!

UYARI! Tüm güvenlik uyarılarını ve tali­matları okuyun. Uyarıların ve talimatların

herhangi birine uyulmaması elektrik çarp­masına, yangın çıkmasına ve / veya ciddi

yaralanmalara yol açabilir�

• Elektrikli aletleri patlayıcı ortamlarda (ör. yanıcı

sıvıların, gazların veya tozların bulunduğu yerler­de) çalıştırmayın. Elektrikli aletler tozları veya buhar-

ları tutuşturabilecek kıvılcımlar oluşturur.

• Elektrikli aleti çalıştırırken çocukları ve çevrede-
ki kişileri çalışma noktasından uzak tutun. Dikkat

dağınıklığı kontrolü kaybetmenize neden olabilir.

Elektrik güvenliği

• Elektrikli aletlerin şleri prize uygun olmalıdır.
Fiş üzerinde asla değişiklik yapmayın. Topraklan­mış elektrikli aletlerle beraber adaptör şlerini asla
kullanmayın. Değiştirilmemiş şler ve bunlara uygun

prizler elektrik çarpması riskini azaltacaktır.

• Borular, radyatörler, fırınlar ve buzdolapları gibi
topraklanmış yüzeylere temas etmekten kaçının.

Vücudunuz topraklanmış ise elektrik çarpma riski artar.

• Elektrikli aletleri yağmura veya ıslak ortamlara
maruz bırakmayın. Elektrikli alete su girmesi elektrik

çarpma riskini artıracaktır.

• Kabloyu başka amaçlar için kullanmayın. Kab-
loyu asla elektrikli aleti taşımak veya çekmek için
kullanmayın ve prizle olan bağlantısını keserken
asla kablodan çekmeyin. Kabloyu ısıdan, yağdan,
keskin uçlardan veya hareketli parçalardan uzak
tutun. Hasarlı veya birbirine dolaşmış kablolar elektrik

çarpma riskini artırır.

• Elektrikli aleti dış mekanda çalıştırırken dış me-
kan kullanımına uygun bir uzatma kablosu kulla­nın. Dış mekan kullanımına uygun bir kablo kullanıl-

ması elektrik çarpma riskini azaltır.

• Elektrikli aletin rutubetli bir yerde kullanılması
kaçınılmaz ise elektrik akımı korumalı bir artık akım
cihazı (AAC) kullanın. AAC kullanımı elektrik çarpma

riskini azaltır. NOT! "Artık akım cihazı (AAC)" teriminin
yerine "topraklama arızası devre şalteri (TADŞ)" veya
"toprak kaçağı devre kesicisi (TKDK)" kullanılabilir.

• Uyarı! Dişli kutusu, kalkan vb. üzerinde bulunan açık
metal yüzeylere asla dokunmayın, çünkü metal yüzey­lere dokunulması elektromanyetik dalgaları bozarak

potansiyel yaralanmalara veya kazalara yol açabilir�

Kişisel güvenlik

• Elektrikli aleti çalıştırırken tetikte olun, ne yap-
tığınıza dikkat edin ve sağduyunuzu kullanın.
Yorgunken veya uyuşturucu, alkol veya ilaç etki­si altındayken elektrikli aleti kullanmayın. Elektrikli

aletleri çalıştırma esnasında bir anlık dikkatsizlik ciddi

bireysel yaralanmaya yol açabilir�

• Kişisel koruyucu donanım kullanın. Daima koru-

yucu bir gözlük takın. Uygun koşullarda toz maskesi,
kaymayan güvenlik ayakkabıları, baret veya kulak tıka­cı kullanmak kişisel yaralanmaları azaltacaktır.

• Elektrikli aletin istem dışı başlatılmasını önleyin.
Aleti güç kaynağına ve / veya pil takımına bağlama­dan, kaldırmadan veya taşımadan önce düğmenin
kapalı konumda olduğundan emin olun. Elektrikli

aleti, parmağınız düğme üzerindeyken taşımanız veya
düğmesi açık elektrikli aletlere güç vermeniz kaza ihti­malini oldukça artırır.

• Elektrikli aleti açmadan önce ayar anahtarını
veya somun anahtarını sökün. Elektrikli aletin dönen

bir kısmına bir somun anahtarını veya anahtarı takılı
bırakmak bireysel yaralanmaya neden olabilir.

• Elektrikli alete uzanmayın. Dayanağı ve dengeyi
daima uygun konumda tutun. Böylece beklenmeyen

durumlarda elektrikli alet daha iyi kontrol edilebilir�

Türkçe

• Uygun kıyafetler giyin. Bol kıyafetler giymeyin
veya takı takmayın. Saçlarınızı, kıyafetlerinizi ve
eldivenlerinizi hareketli parçalardan uzak tutun.

Bol kıyafetler, takılar veya uzun saç hareketli parçalara
sıkışabilir.

• Cihazlar toz giderme ve toplama ünitelerinin
bağlantısı için temin ediliyor ise bu cihazların bağlı
olduğundan ve doğru kullanıldığından emin olun.

Toz toplama işlemi, tozla ilgili tehlikeleri azaltabilir.

• Aletleri sık kullanmanızdan kaynaklanan alış-
kanlığın sizi kayıtsızlaştırmasına izin vermeyin ve
aletin güvenlik ilkelerini göz ardı etmeyin. Dikkatsiz

bir hareket bir anda ciddi yaralanmaya yol açabilir�

• Uyarı! Elektrikli aletler çalışma sırasında elektro-

manyetik bir alan oluşturabilir. Bu alan bazı koşullarda
aktif veya pasif tıbbi implantların işlevini engelleyebi-

lir� Ciddi veya ölümcül yaralanma riskini azaltmak için

tıbbi implantları olan kişilerin bu elektrikli aleti çalıştır­madan önce doktorlarına ve tıbbi implant üreticisine
danışmalarını tavsiye ederiz.

Elektrikli aletin kullanımı ve bakımı

• Çocukların yanı sıra ruhsal-ziksel veya zihinsel ye­tenekleri yetersiz olan kişiler güvenliklerinden sorumlu
bir kişi tarafından gözetime tabi tutulmadan veya elekt­rikli aletin kullanımı hakkında sorumlu kişiden talimat
almadan aleti çalıştıramaz.

• Elektrikli aleti kapasitesi dışına zorlamayın. Uy-
gulamanız için doğru elektrikli aleti kullanın. Doğru

elektrikli alet, işlemi daha iyi ve daha güvenli bir biçim­de ve tasarlandığı hızda gerçekleştirecektir.

• Açma kapama düğmesi çalışmayan elektrikli
aleti kullanmayın. Düğmeyle kontrol edilemeyen bir

elektrikli alet tehlikeli olabilir ve onarılması gerekir.

• El aletinde ayarlama yapmadan, aksesuarlarını
değiştirmeden veya aleti saklamadan önce şin
güç kaynağıyla olan bağlantısını ve / veya pil ta­kımının elektrikli aletle olan bağlantısını kesin. Bu

gibi önleyici güvenlik tedbirleri elektrikli aleti yanlışlıkla
başlatma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişe-
meyeceği yerlerde saklayın ve elektrikli aleti veya
bu talimatları iyi bilmeyen kişilerin elektrikli aleti
çalıştırmasına izin vermeyin. Eğitim almamış kişile-

rin elektrikli aletleri kullanması tehlike arz eder.

• Elektrikli aletlere bakım yapın. Hareketli parçala-
rın hizasızlığını veya takılmasını, parçaların kırılma
durumunu ve elektrikli aletlerin çalışmasını etki­leyebilecek diğer koşulları kontrol edin. Elektrikli
alet hasar görmüşse kullanmadan önce onarımını
sağlayın. Yeterli bakımı yapılmayan elektrikli aletler

birçok kazaya neden olabilir�

• Kesme takımlarının keskinliğini ve temizliğini

koruyun. Doğru bakım yapılan ve kesme uçları keskin
olan kesme takımlarının sıkışma ihtimali daha düşük-

tür ve daha kolay kontrol edilebilir�

• Elektrikli aleti, aksesuarları ve takım uçlarını vb.

bu talimatlara uygun olarak ve çalışma koşullarını
ve yapılacak işi dikkate alarak kullanın. Kullanım

amacı farklı elektrikli aletlerin başka bir amaç için kul­lanılması tehlikeli durumlara neden olabilir.

• Tutma yerlerini ve kavrama yüzeylerini kuru,
temiz ve yağdan ve gresden arındırılmış olarak
muhafaza edin. Kaygan tutma yerleri ve kavrama

yüzeyleri güvenli kullanımı ve aletin beklenmeyen du­rumlarda kontrolünü engeller�

• Bir elektrikli alet kullanırken lütfen yardımcı tutamağı

doğru tutmaya dikkat edin. Böylece elektrikli aleti daha

39

kolay kontrol edebilirsiniz. Sonuç olarak aleti doğru tut­mak kaza veya yaralanma riskini azaltabilir�

Servis

• Elektrikli aletinizin onarımını, yalnızca aynı deği-
şim parçalarını kullanan vasıı bir onarım elema­nına yaptırın. Böylece elektrikli aletin güvenliği koru-

nacaktır.

• Aksesuarları yağlama ve değiştirme talimatlarına
uyun�

Özel güvenlik

uyarıları

•

Kesme aksesuarının gizli kablolamaya veya ken­di kablosuna temas edebileceği bir işlem gerçek­leştirirken elektrikli aleti yalıtımlı kavrama yüzeyle­rinden tutun. "Akımlı" tele temas eden kesme

aksesuarı, elektrikli aletin metal parçalarının "akıma"
maruz kalmasına ve kullanıcıyı elektrik çarpmasına

neden olabilir�

• Darbeli delme işlemi sırasında kulak koruyucu-

su kullanın. Gürültüye maruz kalmak işitme kaybına

neden olabilir�

Kılavuzda kullanılan

semboller

Kullanım kılavuzunda aşağıdaki semboller kullanıl­maktadır. Lütfen anlamlarını unutmayın. Sembollerin
doğru yorumlanması, güç aletinin doğru ve güvenli kul­lanımına imkan verecektir.

Sembol Anlamı

Darbeli anahtar

R

F

Gri renkle işaretli yerler ­yumuşak tutamak (yalıtımlı

yüzey)�

Seri numarası etiketi:

SS ��� - model;
XX - üretim tarihi;

XXXXXXX - seri numarası.

Elektrikli aleti çalıştırırken

uygulanacak güvenlik esasları

•

Elektrikli aleti çalıştırırken, dikkatli olmalı ve tetikte
olmalısınız. Yorgun hissettiğinizde veya anestezi, alkol
veya ilaçların etkisi altında olduğunuzda elektrikli aleti
kullanmamalısınız.

• Elektrikli alet hareket ederken aletin yanlışlıkla açıl­masını önlemek için parmağınızı çalıştırma düğmesi
üzerine koymamalısınız.

• Vidaları takarken, elektrikli aleti çalıştırmadan önce
vidalarla eşleşen diğer parçaların tam olarak sabitlendi­ğinden ve güvenilir olduğundan emin olmalısınız. Düğ­me güvenlik konumunda çalıştırılmalı, elektrikli alet 30
saniye boyunca çalıştırılmalı, herhangi bir ciddi titreşim
veya problem olması durumunda hızlı bir şekilde dur­durulmalı ve bakım için düzenlemeler yapılmalıdır.

• Başlamadan önce gizlenmiş kabloların, su ve elekt­rik hatlarının yerlerini belirlemek gerekmektedir. Elekt­rik kablolarına veya genel kullanım hizmetlerine hasar
verilmesi durumunda (örneğin sıkıştırılan bir vidalı cı­vatayla), çalışan personelin hayatı veya sağlığı konu­sunda ciddi sonuçların olması muhtemeldir.

• Genel lokma anahtarı manşonunu kullanmayın,
bunun yerine özel olarak tasarlanmış lokma anahtarı
manşonunu kullanın. Darbeli anahtar manşonu siyah
ve serttir, vidalı cıvataya zarar vermez. Darbeli anahtar
için olmayan manşon kolaylıkla hasar görebilir ve ki­şisel yaralanmalara sebep olabilir. Kullanmadan önce
manşonda çatlak veya görünür diğer hasarlar bulun­madığından emin olun.

• Tornavida uçlarının veya soket anahtarların yapı­larının değiştirilmesi veya bu elektrikli alet için uygun
olmayan takılabilir eklentilerin veya aksesuarların kul­lanımı yasaktır.

• Çalıştırma esnasında geri tepme olabilir (elektrikli
aletin ani hareketi); tehlikeli durumları önlemek için (ör­neğin denge kaybı), elektrikli aleti elinizde sıkıca tutun
ve sağlam bir pozisyonda kalın.

• Kendi ağırlığı yeterli sabitlemeyi sağlamayacak ufak
parçalarla çalışırken, özel sıkıştırma düzeneklerini kul­lanın.

Türkçe

Tüm güvenlik yönetmelikle-

rini ve talimatlarını okuyun.

Koruyucu gözlükler takın.

Kulak koruyucuları takın.

Toz maskesi takın.

Kurulum veya ayar öncesin-

de güç aletinin bağlantısını
şebekeden kesin.

Hareket yönü�

Dönüş yönü.

Kilitli�

Kilidi açık.

Çift yalıtım / koruma sınıfı.

40

Sembol Anlamı

Elektrikli aleti ilk

kez çalıştırma

Dikkat� Önemli�

Ürünün AB yönetmeliklerinin

ve uyumlu hale getirilmiş AB
standartlarının temel gerek­sinimleriyle uyumlu olduğu­nu doğrulayan bir işaret.

Güç aletini ev tipi çöp kutula-

rına atmayın.

Elektrikli aletin kullanım amacı

Elektrikli alet, cıvata ve somunları sıkmak ve gevşet­mek içindir�

Aletin kullanılabileceği alanlar ilave aksesuarlar kulla­nılarak genişletilebilir.

1

Açma / kapatma anahtarı (ters fonksiyon)

2 Gövde
3 Alet tutacağı
4 Havalandırma aralıkları
5 İlave sap *

6 Somun *

7 Lokma anahtar *
8 Tutma contası (kauçuk) *

* Aksesuar

Tanımlanan ve şekilleri gösterilen aksesuar kis­men teslimat kapsamına dahil değildir.

Elektrikli alet elemanlarını

Motorlu aletin üzerinde herhangi bir işlem yapılma­dan önce, ana şebeke ile bağlantısı kesilmelidir.

Lokma anahtarı takma / çıkarma (bkz. şek. 1)

• Monte ederken, soket anahtarını 7 alet tutucuya 2
şekil 1'de gösterildiği gibi takın.

• Makineyi demonte ederken sıralamanın tersi yönde
hareket edin�

İlave sap (bkz. şek. 2)

[SS06-24]

Çalıştırırken daima ilave tutacı 5 kullanın. Ek kol 5 kul-
lanıcının istediği şekilde ayarlanabilir.

• Ek kol 5'i şekil 2.1'de gösterildiği şekilde gevşetin.

• Ek kol 5'i istenilen pozisyona getirin (bkz. şek. 2.2).

• Ek kol 5'i şekil 2.3'de gösterildiği şekilde sıkın.

DWT

Motorlu aletin

parçaları

takma ve ayarlama

Türkçe

Her zaman doğru besleme voltajıyla kullanın: elektrikli
aletin voltajı, elektrikli aletin tanıtım levhasında belirti­len bilgiyle uyuşmalıdır.

Elektrikli aleti

açma / kapama

Sağa döndürme

Alttaki açma / kapama düğmesini 1 basılı tutun ("F",
bkz. şek. 3), kapatmak için serbest bırakın.

Sola döndürme

Üstteki açma / kapama düğmesini 1 basılı tutun ("R",
bkz. şek. 4), kapatmak için serbest bırakın.

Motorlu aletin

tasarım özellikleri

Lokma anahtarlı 7 alet tutucu 2 bir dişli ve darbe meka-
nizması vasıtasıyla bir elektrikli motor tarafından çalış­tırılır.
Çalışma prosedürü iki adıma bölünmüştür: Vidalama
ve sıkma (darbe mekanizması çalışır). Darbe mekaniz­ması vidalanmış bağlantı sıkılaştığı anda ve böylece
yük, motorun üstüne bindiğinde etkinleşir ve motorun
hızını sabit dönüşlü darbelere dönüştürür. Vida veya
cıvataları gevşetirken işlem tersine işler.

Tork, darbe süresine bağlıdır. Erişilen en yüksek tork,
darbeyle erişilen tüm tekil torkların toplamının sonucu­dur. En yüksek torka 3-5 saniye arası bir darbe süre­sinden sonra erişilir. Bu süreden sonra, sıkma torku
sadece en düşük seviyede artar. Buna rağmen şanzı­man gövdesi fark edilir derecede ısınır.

Aşırı ısınmanın sonuçları tüm çekiç me­kanizması bileşenlerinin fazla aşınması
ve yüksek bir yağlama maddesi ihtiyacı­dır.

Darbe süresi, gereken her bir sıkma torku için belirle­necektir. Gerçekte erişilen sıkma torku her zaman bir
tork anahtarıyla kontrol edilecektir.

Elektrikli alet kullanımıyla

ilgili öneriler

Lokma anahtarı alet tutucuya yalnızca
elektrikli alet kapalı konumdayken uygu­layın.

Bir tork aşağıdaki etkenlere bağlıdır:

• Vidaların / cıvataların güç özellikleri.

• Destek tipi (rondela, disk yayı, conta).

• Birbirine vidalanan / cıvatalanan malzemenin güç

özellikleri�

• Vida / cıvata bağlantısındaki yağlama durumları.

Sert yuva - metale metal vidalama uygulamalarında
rondela kullanımıyla verilir. Nispeten kısa bir darbe

41

süresi, en yüksek torka ulaşılır. Gereksiz uzun darbe

süresi makineye sadece zarar verir�

Yay yüklü yuva - metale metal vidalama uygulama-

larında fakat uzatma kullanırken olduğu kadar konik
yuvalı yaylı rondela, disk yayları, çivi veya vida / cıva-

talarla da verilir�

Yumuşak yuva - örneğin, ahşap üzerine metal veya
destek olarak kurşun rondelalar veya lif rondelalar kul­lanırkenki vidalama uygulamalarında verilir.

Yumuşak yuva için olduğu kadar yay yüklü bir yuva için
de tork, sert yuva için olandan düşüktür. Ayrıca, açık
bir şekilde daha uzun darbe süresi gereklidir. Darbe
süresi, uygulamalı sınama yoluyla belirlenecektir.
Donma noktasının altındaki ısılarda yağlama kapasite­sini artırmak için makineyi yüksüz konumda yaklaşık 3
dakika çalıştırın.

Elektrikli aletin bakımı /

koruyucu önlemler

Motorlu aletin üzerinde herhangi bir işlem yapılma­dan önce, ana şebeke ile bağlantısı kesilmelidir.

Motorlu aletin temizlenmesi

Motorlu aletin emniyetli biçimde uzun süreli kullanımı
için kaçınılmaz koşul, onu temiz tutmaktır. Motorlu
aleti, hava deliklerinden 4 çıkan sıkıştırılmış havayla
düzenli olarak yıkayın.

Satış sonrası ve uygulama hizmetleri

Satış sonrası hizmetlerimiz ürününüzün bakım ve
tamirinin yanı sıra yedek parçalar konusunda da so­rularınıza yanıt vermektedir. Servis merkezleri, parça
diyagramları ve yedek parçalar hakkındaki bilgiler de

www.dwt-pt.com adresinde mevcuttur�

Güç aletlerinin

nakliyesi

•

Nakliye sırasında ambalaj üzerine kesinlikle herhan-

gi bir mekanik darbe gelmemelidir�

• Boşaltma / yükleme sırasında, ambalajı sıkıştırma

prensibiyle çalışan herhangi bir türde teknolojinin kul­lanılmasına izin verilmez.

Çevresel

koruma

Çöp tasyesi yerine hammadde kazanı­mı.

Çevre ile dost geri dönüşüm işlemi için mo­torlu alet, aksesuarları ve paketleme malze-

Değişik malzemenin tam olarak ayrılıp, yeniden değer­lendirme işlemine sokulabilmesi için, plastik parçalar
işaretlenmiştir.
Bu kullanım talimatı da, klor kullanılmadan ağartılmış,
yeniden dönüşümlü kâğıda basılmıştır.

meleri ayrılmalıdır.

İmalatçı, ürün üzerinde değişiklik yapma hakkını saklı tutar.

Türkçe

42

Dane techniczne elektronarzędzia

Klucz udarowy SS06-22 SS06-24

Kod elektronarzędzia

Moc nominalna [W] 600 600

Moc na wyjściu [W] 320 320

Natężenie prądu przy napięciu

Prędkość obrotowa bez obciążenia [min-1] 1900 1700

Moment obrotowy [Nm] 150-300 450-500

Częstotliwość udaru [min-1] 2600 2400

Min. średnica śrub

Maks. średnica śrub

Typ uchwytu narzędziowego

Waga

Klasa bezpieczeństwa

Ciśnienie akustyczne [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[cale]

[mm]

[cale]

[mm]

[cale]

[kg]

[funty]

patrz strona 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Moc akustyczna [dB(A)]

Obciążenie wibracjami [m/s2] — —

Informacja dot.

hałasu

Zawsze używaj ochronnika słuchu,
jeżeli ciśnienie akustyczne przewyż­sza 85 dB(A).

Deklaracja

zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt

przedstawiony w rozdziale "Dane techniczne elektro-

narzędzia" odpowiada wymaganiom następujących
dyrektyw: 2006/42/EC wraz ze zmianami oraz nastę­pujących norm:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Menedżer Wu Cunzhen
certykacji

* - dotyczy elektronarzędzi o napięciu zasila-

nia 220-230 V�

Merit Link International AG
Stabio, Szwajcaria, 25�09�2020

porażeniem prądem elektrycznym, pożarem i / lub po­ważnymi obrażeniami.

Wszystkie ostrzeżenia i instrukcje zachować do
użytku w przyszłości.

Określenie "elektronarzędzie" w ostrzeżeniach doty­czy Twojego narzędzia (przewodowego) zasilanego z
sieci elektrycznej lub narzędzia (bezprzewodowego)

zasilanego z akumulatora�

Polski

43

— —

Ogólne zasady

bezpieczeństwa

OSTRZEŻENIE - Aby zmniejszyć ryzyko
zranienia, użytkownik musi przeczytać
instrukcję obsługi!

OSTRZEŻENIE! Przeczytać wszystkie
ostrzeżenia dotyczące bezpieczeństwa
oraz wszystkie instrukcje. Nieprzestrze-

ganie instrukcji i ostrzeżeń może skutkować

Bezpieczeństwo w miejscu pracy

• Zapewnić czystość i dobre oświetlenie w miej-
scu pracy. Zagracone lub nieoświetlone miejsca są

przyczyną wypadków.

• Nie używać elektronarzędzi w atmosferze wybu-
chowej, jak obecność palnych cieczy, gazów lub
pyłów. Elektronarzędzie wytwarza iskry, które mogą

spowodować zapłon pyłów lub oparów.

• Podczas pracy elektronarzędziem utrzymywać z
dala dzieci i postronnych obserwatorów. Odwróce-

nie uwagi może spowodować utratę kontroli nad na­rzędziem.

Bezpieczeństwo elektryczne

• Wtyczka przewodu zasilania elektronarzędzia
musi pasować do gniazda. Nigdy nie przerabiać w
żaden sposób wtyczki. Nie używać wtyczek przej­ściowych do uziemianych elektronarzędzi. Nie-

przerabiane wtyczki pasujące do gniazda zmniejszają
ryzyko porażenia prądem elektrycznym.

• Unikać kontaktu ciała z uziemionymi powierzch-
niami, jak rury, grzejniki, kuchenki i lodówki. Uzie-

mione ciało zwiększa ryzyko porażenia prądem elek­trycznym�

• Nie narażać elektronarzędzia na działanie desz-

czu lub wilgoci. Woda w elektronarzędziu zwiększa
ryzyko porażenia prądem elektrycznym.

• Nie uszkodzić przewodu zasilania. Nigdy nie
używać przewodu zasilania do zawieszania, cią­gnięcia lub wyłączania elektronarzędzia. Trzymać
przewód z dala od źródeł ciepła, olejem, ostrych
krawędzi lub wirujących części. Uszkodzony lub po-

plątany przewód zwiększa ryzyko porażenia prądem

elektrycznym�

• Podczas używania elektronarzędzia na zewnątrz

domu stosować przedłużacze przystosowane do
użytku na zewnątrz. Używanie przewodów przysto-

sowanych do pracy na zewnątrz zmniejsza ryzyko po­rażenia prądem elektrycznym.

• W przypadku, gdy używanie elektronarzędzia
w środowisku wilgotnym jest nieuniknione, jako
ochronę przed napięciem zasilania należy stoso­wać urządzenie różnicowo prąd owe (RCD). Za-

stosowanie RCD zmniejsza ryzyko porażania prądem
elektrycznym. UWAGA! Termin "urządzenie różnico­woprądowe (RCD)" można zastąpić terminem "wy­łącznik prądu ziemnozwarciowego (GFCI)" lub "wy­łącznik prądu upływowego (ELCB)".

• Ostrzeżenie! Nigdy nie dotykać metalowych po­wierzchni na przekładni, osłonie, obudowie, ponieważ
w przypadku awarii części te mogą znaleźć się pod
napięciem i spowodować porażenie prądem elektrycz-

nym�

Bezpieczeństwo użytkownika

• Zawsze zachowywać czujność, patrzeć, co się
robi i kierować się zdrowym rozsądkiem podczas
używania elektronarzędzia. Nie używać elektro­narzędzia, jeśli użytkownik jest zmęczony, pod
wpływem narkotyków, alkoholu lub leków. Moment

nieuwagi podczas pracy elektronarzędziem może spo­wodować poważne obrażenia użytkownika.

• Stosować środki ochrony indywidualnej. Zawsze
nosić okulary ochronne. Środki ochrony indywidu-

alnej takie, jak maski przeciwpyłowe, bezpoślizgowe
obuwie ochronne, kask lub nauszniki przeciwhałasowe

Polski

stosowane odpowiednio do sytuacji zmniejszają ryzy­ko obrażenia użytkownika.

• Zapobiegać przypadkowemu uruchomieniu
elektronarzędzia. Przed podłączeniem do gniazda
zasilania i / lub akumulatora, podnoszeniem lub
przenoszeniem elektronarzędzia upewnić się, że
wyłącznik znajduje się w położeniu wyłączonym
"OFF". Przenoszenie elektronarzędzia z palcem na

wyłączniku lub zasilanie elektronarzędzia z wyłączni­kiem w położeniu włączonym "ON" może być przyczy­ną poważnego wypadku.

• Przed uruchomieniem elektronarzędzia usunąć
klucze służące do regulacji narzędzia. Klucz zało-

żony na wirującą część elektronarzędzia może spowo­dować poważne obrażenia osób.

• Podczas pracy nie przechylać się nadmiernie.
Zawsze zachowywać prawidłowe ustawienie stóp
i równowagę. Zapewni to lepsze panowanie nad elek-

tronarzędziem w niespodziewanych sytuacjach.

• Ubierać się odpowiednio. Nie nosić luźnych
ubrań lub biżuterii. Utrzymywać włosy, odzież i rę­kawice z dala od wirujących części. Luźna odzież,

biżuteria lub długie włosy mogą zostać wciągnięte
przez poruszające się części narzędzia.

• Jeżeli narzędzia są dostosowane do podłączenia
urządzeń wyciągających i zbierających pyły, za­pewnić, aby zostały podłączone i prawidłowo uży­wane. Używanie urządzeń do zbierania pyłów może

zmniejszyć zagrożenia związane z obecnością pyłów.

• Nie pozwól, aby doświadczenie zdobyte w wyni-
ku częstego używania narzędzi wprowadziło Cię w
stan samozadowolenia i lekceważenia zasad bez­pieczeństwa. Nieostrożne działanie może spowodo-

wać poważne obrażenia w ciągu ułamka sekundy.

• Ostrzeżenie! Elektronarzędzia wytwarzają podczas
pracy pole elektromagnetyczne. Pole to może w pew­nych warunkach zakłócać działanie pasywnych lub
aktywnych implantów medycznych. Aby zredukować
ryzyko poważnych lub śmiertelnych obrażeń, radzimy
osobom z implantami medycznymi skonsultować się
z lekarzem lub producentem implantu przed użyciem
tego elektronarzędzia.

Używanie i konserwowanie elektronarzędzia

• Osoby o obniżonych zdolnościach psychozycz­nych lub mentalnych oraz dzieci nie mogą używać
elektronarzędzia, jeśli nie są nadzorowane lub poin­struowane o obsłudze elektronarzędzia przez osoby
odpowiedzialne za ich bezpieczeństwo.

• Nie przeciążać elektronarzędzia. Używać elek-
tronarzędzia prawidłowego do danego zastoso­wania. Prawidłowo dobrane elektronarzędzie wykona

pracę lepiej, bezpieczniej i z szybkością, do jakiej zo­stało zaprojektowane.

• Nie używać elektronarzędzia, jeśli jego wyłącz-
nik nie działa prawidłowo. Każde elektronarzędzie,

którego nie można kontrolować wyłącznikiem, jest nie­bezpieczne i musi być naprawione.

• Przed rozpoczęciem wykonywania jakichkolwiek
regulacji, wymiany wyposażenia lub przed odsta­wieniem elektronarzędzia odłączyć przewód zasi­lania i / lub akumulator od elektronarzędzia. Takie

zapobiegawcze środki bezpieczeństwa zmniejszają ry­zyko przypadkowego uruchomienia elektronarzędzia.

• Przechowywać elektronarzędzie w miejscu nie-
dostępnym dla dzieci i nie pozwolić, aby osoby
niezaznajomione z elektronarzędziem lub instruk­cją obsługi używały go. Elektronarzędzia w rękach

44

nieprzeszkolonych użytkowników są niebezpiecznymi
urządzeniami.

• Konserwować elektronarzędzia. Sprawdzać, czy
części ruchome nie są zakleszczone lub przesu­nięte względem osi, czy nie ma pęknięć lub innych
objawów, które mogą zakłócać prawidłowe działa­nie elektronarzędzia. Niekonserwowane elektrona-

rzędzia są przyczyną wielu wypadków.

• Zapewnić, aby narzędzia tnące były ostre i czy-
ste. Prawidłowo konserwowane narzędzia tnące z

ostrymi krawędziami tnącymi rzadziej zakleszczają się
i łatwiej jest nimi operować.

• Używać elektronarzędzia, wyposażenia, wierteł
itd. zgodnie z niniejszymi instrukcjami, z uwzględ­nieniem warunków i typu wykonywanej pracy.

Używanie elektronarzędzia do prac innych niż te, do
jakich zostało zaprojektowane, może doprowadzić do

powstania niebezpiecznych sytuacji�

• Uchwyty i powierzchnie trzymania elektronarzę-

dzia utrzymywać suche, czyste i pozbawione oleju
lub smaru. Śliskie uchwyty i powierzchnie trzymania

uniemożliwią bezpieczne operowanie i panowanie nad
narzędziem w niespodziewanych sytuacjach.

• Należy pamiętać, aby podczas używania elektrona­rzędzia prawidłowo trzymać dodatkowy uchwyt, który
bardzo pomaga w operowaniu elektronarzędziem.
Prawidłowe trzymanie elektronarzędzia zmniejsza ry­zyko wypadków lub obrażeń.

Serwis

• Elektronarzędzie musi być serwisowane przez
osobę wykwalikowaną i z użyciem tylko identycz­nych części zamiennych. Zapewni to zachowanie

bezpieczeństwa działania elektronarzędzia.

• Przestrzegać instrukcji dotyczących smarowania i
wymiany wyposażenia.

Specjalne ostrzeżenia

dotyczące bezpieczeństwa

wiając przełącznik w bezpiecznej pozycji i odczekać 30

sekund� W przypadku silnych wibracji lub innych pro-

blemów należy natychmiast wyłączyć elektronarzędzie
i oddać je do przeglądu.

• Przed rozpoczęciem pracy należy zlokalizować
ukryte w ścianie przewody elektryczne oraz rury wodo­ciągowe i gazowe. Uszkodzenie przewodów elektrycz­nych lub innych elementów infrastruktury (na przykład
przez wkręcany wkręt) może spowodować poważne
konsekwencje dla życia i zdrowia osoby posługującej
się elektronarzędziem.

• Nie używać zwykłej tulei klucza nasadowego, użyć
specjalnej tulei do klucza udarowego� Tuleja klucza

udarowego jest czarna, twarda i nie uszkodzi śruby.
Tuleja nieprzeznaczona do klucza udarowego może
zostać łatwo uszkodzona i spowodować obrażenia
użytkownika. Przed użyciem sprawdzić, czy tuleja nie
jest pęknięta lub w inny sposób uszkodzona.

• Modykowanie konstrukcji końcówek wkrętakowych
lub kluczy nasadowych, jak również używanie wymien-

nych akcesoriów nieodpowiednich dla tego elektrona-

rzędzia jest niedozwolone.

• Podczas pracy może wystąpić odbicie (nagłe
szarpnięcie narzędzia elektrycznego. Aby uniknąć

niebezpiecznych sytuacji (np� utrata równowagi), trzy-

mać narzędzie elektryczne mocno w rękach i pewnie
stać.

• Podczas montażu małych elementów, których masa
nie zapewnia odpowiedniego zamocowania, używać
specjalnych przyrządów mocujących.

Symbole stosowane

w instrukcji

Należy zapamiętać znaczenie następujących symboli
stosowanych w instrukcji obsługi. Poprawna interpre­tacja symboli pozwoli na właściwe i bezpieczne użycie
elektronarzędzia.

•

Trzymać elektronarzędzie za izolowane po­wierzchnie przeznaczone do uchwytu, jeśli istnieje
możliwość, że wyposażenie tnące zetknie się z
ukrytymi przewodami elektrycznymi lub z przewo­dem zasilającym elektronarzędzie. Zetknięcie się

wyposażenia tnącego z przewodem pod napięciem
może spowodować, że metalowe części elektronarzę­dzia będą pod napięciem, a w rezultacie porażenie
użytkownika prądem elektrycznym.

• Podczas wiercenia z udarem nosić ochraniacze

słuchu. Narażanie się na działanie hałasu może spo-

wodować ubytek słuchu.

Zalecenia bezpieczeństwa podczas

pracy elektronarzędziem

•

Podczas używania elektronarzędzia należy zacho­wać czujność. Nie należy używać elektronarzędzia
będąc zmęczonym lub znajdując się pod wpływem
środków uspokajających, alkoholu lub narkotyków.

• Podczas przenoszenia elektronarzędzia nie należy

trzymać palców na przełączniku, aby uniknąć przypad-

kowego uruchomienia�

• Podczas mocowania śrub należy upewnić się, że

pozostałe komponenty odpowiadają danym śrubom i
zostały odpowiednio zamocowane przed włączeniem
elektronarzędzia. Uruchomić elektronarzędzie usta-

Polski

45

Symbol Znaczenie

Klucz udarowy

R

F

Sekcje szare - miękki uchwyt
(z izolowaną powierzchnią).

Naklejka z numerem seryj­nym:

SS ��� - model;
XX - data produkcji;
XXXXXXX - numer seryjny�

Należy przeczytać wszystkie
instrukcje dotyczące bezpie­czeństwa.

Nosić gogle ochronne.

Symbol Znaczenie

Nosić ochronę słuchu.

Nosić maskę przeciwpyło­wą.

Przed montażem lub regu­lacją odłączyć elektronarzę-

dzie od zasilania�

Kierunek ruchu�

Kierunek obrotów�

Zablokowany�

Odblokowany�

Podwójna izolacja / klasa
ochrony�

Uwaga. Ważne.

Znak oznaczający, że pro-

dukt jest zgodny z podsta­wowymi wymogami dyrek­tyw UE i zharmonizowanych
norm UE�

Nie wyrzucać elektronarzę­dzia do śmieci domowych.

Przeznaczenie elektronarzędzia

Elektronarzędzie jest przeznaczone do dokręcania i
odkręcania śrub i nakrętek.
Zakres zastosowania narzędzia można powiększyć
wykorzystując wyposażenie dodatkowe.

1

Przełącznik wł. / wył. (zmiana kierunku obrotów)

2 Obudowa
3 Końcówka wrzeciona
4 Wloty wentylacyjne
5 Uchwyt pomocniczy *

DWT

Części składowe
elektronarzędzia

Polski

6 Trzpień *

7 Klucz nasadkowy *
8 Pierścień ustalający (gumowy) *

* Opcjonalnie

Nie wszystkie akcesoria zilustrowane lub opisane
są włączone do standardowej opcji.

Montaż i regulacja

elementów elektronarzędzia

Przed przystąpieniem do wykonywania wszystkich
procedur elektronarzędzie należy koniecznie odłą­czyć od sieci elektrycznej.

Zakładanie / zdejmowanie kluczy nasadowych
(patrz rys. 1)

• Podczas montażu zainstalować klucz nasadowy 7

na uchwycie narzędziowym 2, jak pokazano na rysun-

ku 1�

• Operacje demontażu wykonywać w odwrotnej kolej-

ności.

Uchwyt pomocniczy (patrz rys. 2)

[SS06-24]

Zawsze podczas obsługi należy używać dodatkowego
uchwytu 5. Dodatkowa rękojeść 5 może być ustawiona
w wygodnym dla użytkownika położeniu.

• Należy poluzować dodatkową rękojeść 5, jak przed-

stawiono na rys� 2�1�

• Należy ustawić dodatkową rękojeść 5 w żądanej po-

zycji (patrz rys� 2�2)�

• Należy zaciągnąć dodatkową rękojeść 5, jak przed-

stawiono na rys� 2�3�

Przygotowanie elektronarzędzia

do pracy

Zawsze używać właściwego napięcia zasilania: napię­cie źródła zasilania musi być zgodne z danymi znajdu­jącymi się na tabliczce identykacyjnej.

Włączanie / wyłączanie

elektronarzędzia

Obroty w prawo

Nacisnąć i przytrzymać wyłącznik wł. / wył. 1 u dołu
("F", patrz rys. 3), aby wyłączyć, zwolnić go.

Obroty w lewo

Nacisnąć i przytrzymać wyłącznik wł. / wył. 1 u góry
("R", patrz rys. 4), aby wyłączyć, zwolnić go.

Cechy konstrukcyjne narzędzia

elektrycznego

Silnik elektryczny napędza końcówkę wrzeciona 2 z
kluczem nasadowym 7 za pośrednictwem przekładni i
mechanizmu udarowego�

46

Praca urządzenia odbywa się w dwóch fazach: wkrę­cania i dokręcania (z użyciem mechanizmu udaro­wego). Mechanizm udarowy włącza się, gdy tylko
wkręcana śruba zacznie się zaciskać, co powoduje
obciążenie silnika elektrycznego i rozpoczęcie serii
równomiernych uderzeń obrotowych. Podczas odkrę­cania śrub lub nakrętek proces ten zostaje odwrócony.

Moment dokręcania zależy od długości trwania ude­rzeń. Maksymalny osiągany moment dokręcania jest
sumą poszczególnych momentów uzyskanych w
łącznym czasie dokręcania udarowego. Maksymalny
moment dokręcania uzyskuje się przy dokręcaniu uda­rowym trwającym 3 - 5 sekund. Po tak długim czasie
moment dokręcania można zwiększyć jedynie mini­malnie. Natomiast obudowa przekładni znacznie się

rozgrzewa�

Konsekwencje nadmiernego rozgrzania
to szybkie zużycie wszystkich podzespo­łów mechanizmu udarowego i wysoki po­bór środka smarującego.

Długość trwania dokręcania udarowego należy okre­ślić dla każdego pożądanego momentu dokręcania.
Faktycznie uzyskany moment dokręcania należy za­wsze sprawdzać kluczem dynamometrycznym.

Zalecenia dotyczące posługiwania się

Moment dokręcania zależy od następujących czyn­ników:

• Wytrzymałości śrub / nakrętek.

• Typu podłoża (podkładka, sprężyna krążkowa,

uszczelka)�

• Wytrzymałości skręcanego / śrubowanego materiału.

• Nasmarowania w miejscu skręcania / wkręcania.

Osadzenie sztywne - ma zastosowanie w skręca­niu metalu z metalem z wykorzystaniem podkładek.
Po dość krótkim dokręcaniu udarowym uzyskuje się
maksymalny moment dokręcania. Niepotrzebnie dłu­gie dokręcanie udarowe powoduje tylko uszkodzenie
urządzenia.

Osadzenie sprężyste - ma zastosowanie w skręcaniu
metalu z metalem, jednak przy użyciu podkładek sprę­żynujących, sprężyn krążkowych, śrub dwustronnych
lub śrub / nakrętek osadzanych w stożkowym gnieź­dzie, a także z wykorzystaniem przedłużek.

Osadzenie miękkie - ma zastosowanie podczas skrę­cania ze sobą elementów np. metalu z drewnem lub

elektronarzędziem

Zakładać klucz nasadkowy na końcówkę
wrzeciona jedynie przy wyłączonym elek­tronarzędziu.

jeśli używa się podkładek ołowianych lub z tworzyw

sztucznych�

Maksymalny moment dokręcania dla osadzenia sprę­żystego i miękkiego jest mniejszy niż dla osadzenia
sztywnego. Ponadto wymagane jest znacznie dłuż­sze dokręcanie udarowe. Wymaganą długość dokrę­cania udarowego należy określić w testach praktycz-

nych�

Przy temperaturach ujemnych należy włączyć urzą­dzenie bez obciążenia na około 3 minuty, aby popra­wić wydajność układu smarowania.

Konserwacja elektronarzędzia /

Przed przystąpieniem do wykonywania wszystkich
procedur elektronarzędzie należy koniecznie odłą­czyć od sieci elektrycznej.

Czyszczenie narzędzia elektrycznego

Nieodzownym warunkiem bezpiecznej i długotrwałej
eksploatacji narzędzia elektrycznego jest zachowanie
go w czystości. Regularnie czyścić narzędzie elek­tryczne strumieniem sprężonego powietrza, kierując

go na otwory powietrza 4�

Usługi posprzedażne

Nasz serwis posprzedażny odpowie na Państwa py­tania dotyczące konserwacji i naprawy produktu oraz
części zamiennych. Informacje dotyczące centrów
serwisowych, schematów i części zamiennych można
znaleźć na stronie: www.dwt-pt.com�

•

W żadnym wypadku nie dopuścić do uderzeń me-

chanicznych podczas transportu�

• Do załadunku lub rozładunku nie stosować urzą-

dzeń zaciskających.

Przetwarzaj surowce zamiast je wyrzu­cać.

Elektronarzędzie, akcesoria i opakowanie
muszą być rozdzielone w celu przyjaznego

Elementy plastykowe są oznakowane wg kategorii re-

cyklingu�

Te instrukcje są wydrukowane na wtórnie przetworzo­nym papierze, wyprodukowanym bez użycia chloru.

dla środowiska przetworzenia ich.

prolaktyka

Transport

elektronarzędzi

Ochrona

środowiska

Zastrzega się możliwość wprowadzania zmian.

Polski

47

Specikace elektronářadí

Rázový klíč SS06-22 SS06-24

Číslo elektronářadí

Jmenovitý výkon [W] 600 600

Výkon [W] 320 320

Proud při napětí

Volnoběžné otáčky [min-1] 1900 1700

Krouticí moment [Nm] 150-300 450-500

Počet úderů [min-1] 2600 2400

Min. průměr šroubů

Max. průměr šroubů

Typ držáku nástroje

Hmotnost

Třída bezpečnosti

Akustický tlak [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[palce]

[mm]

[palce]

[mm]

[palce]

[kg]

[lb]

viz strana 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Výkon zvuku [dB(A)]

Váhové vibrace [m/s2] — —

Informace o

hluku

Překračuje-li akustický tlak hodno­tu 85 dB(A), používejte vždy ochranu slu­chu.

Prohlášení

o shodě

Prohlašujeme na výhradní zodpovědnost, že výrobek
popsaný v části "Specikace elektronářadí" splňuje
všechna příslušná ustanovení směrnic 2006/42/EC
včetně jejich změn a je v souladu s následujícími nor-

mami:
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Manažer Wu Cunzhen
certikace

* - pro elektrické nářadí s napájecím napětím 220-230 V�

Merit Link International AG

Stabio, Švýcarsko, 25.09.2020

Veškerá upozornění a pokyny uschovejte pro bu­doucí použití.

Pojem "elektronářadí" užívaný v upozorněních odka­zuje na vaše elektronářadí napájené ze sítě (s kabe-

lem) nebo akumulátorem (bez kabelu)�

Bezpečnost v pracovním prostoru

• Pracovní prostor udržujte v čistotě a dobře

osvětlený. V neuklizených nebo neosvětlených pro-

storách dochází často k úrazům.

Česky

48

— —

Obecná

bezpečnostní pravidla

UPOZORNĚNÍ - Z důvodu snížení rizika je
uživatel povinen přečíst si tento návod k
použití!

UPOZORNĚNÍ! Přečtěte si všechna bez­pečnostní upozornění a pokyny. Nedodr-

žení těchto upozornění a pokynů může vést
k úrazu elektrickým proudem, požáru nebo
vážnému úrazu.

• Nepoužívejte elektronářadí ve výbušném pro-
středí, jako například v blízkosti hořlavých kapalin,
plynů nebo prachu. Elektronářadí je zdrojem jiskření,

které může způsobit vznícení prachu nebo výparů.

• Při práci s elektronářadím udržujte děti a oko-
lostojící v dostatečné vzdálenosti. Rozptýlení může

být příčinou ztráty kontroly.

Elektrická bezpečnost

• Zástrčka elektronářadí se musí shodovat se
zásuvkou. Zástrčku nikdy neupravujte. S uzem­něným (ukostřeným) elektronářadím nepoužívejte
rozbočovací zásuvky. Neupravené zástrčky a shod-

né zásuvky sníží riziko úrazu elektrickým proudem.

• Dbejte, aby nedošlo ke kontaktu těla s uzemně-
nými nebo ukostřenými povrchy, jako například
potrubí, radiátory, sporáky a chladničky. Pokud je

vaše tělo uzemněno, hrozí zvýšené riziko úrazu elek­trickým proudem.

• Elektronářadí nevystavujte dešti ani vlhkému
prostředí. Voda v elektronářadí zvyšuje riziko úrazu

elektrickým proudem�

• Kabel slouží výhradně k určenému použití. Ka-

bel nikdy nepoužívejte k přenášení, tahání nebo
odpojování elektronářadí. Kabel chraňte před tep­lem, olejem, ostrými hranami a pohyblivými část­mi. Poškozené nebo zapletené kabely zvyšují riziko

úrazu elektrickým proudem.

• Při práci s elektronářadím venku používejte
prodlužovací kabel vhodný pro venkovní použití.

Použití kabelu vhodného pro venkovní použití snižuje
riziko úrazu elektrickým proudem.

• Pokud s elektronářadím pracujete ve vlhkém
prostředí, použijte napájení s proudovým chráni­čem (RCD). Použití RCD snižuje riziko úrazu elektric-

kým proudem. POZNÁMKA! Pojem "proudový chránič
(RCD)" může být nahrazen pojmem "přerušovač zem­ního obvodu (GFCI)" nebo "jistič zemního svodového

proudu (ELCB)"�

• Upozornění! Nikdy se nedotýkejte obnažených ko-

vových povrchů na převodovce, stínění apod., jelikož
dotek kovových povrchů způsobí rušení elektromag­netických vln a mohlo by dojít ke zranění nebo neho-

dám�

Osobní bezpečnost

• Při práci s elektronářadím buďte pozorní, sleduj-
te, co děláte, a řiďte se zdravým rozumem. Elektro­nářadí nepoužívejte, pokud jste unavení, pod vli­vem návykových látek, alkoholu nebo léků. Chvíle

nepozornosti při práci s elektronářadím může vést k
vážnému úrazu.

• Používejte osobní ochranné prostředky. Vždy
používejte ochranu očí. Ochranné prostředky, jako

například respirátor, protiskluzová bezpečnostní obuv,
přilba nebo chrániče sluchu použité v závislosti na
podmínkách mohou snížit riziko úrazu.

• Dbejte, aby nedošlo k náhodnému spuštění.
Před připojením k síti nebo akumulátoru, zved­nutím nebo přenášením elektronářadí zkontro­lujte, zda je vypínač v poloze vypnuto. Přenášení

elektronářadí s prstem na vypínači nebo zapojování
elektronářadí se zapnutým vypínačem může způsobit
úraz.

• Před zapnutím elektronářadí odstraňte všechny
seřizovací klíče. Klíč nasazený na rotující části elek-

tronářadí může způsobit úraz.

Česky

• Nepřeceňujte své síly. Vždy udržujte stabilní

postoj a rovnováhu. Získáte tak lepší kontrolu nad

elektronářadím v nečekaných situacích.

• Vhodně se oblékejte. Nenoste volný oděv nebo
šperky. Udržujte vlasy, oděv a rukavice mimo do­sah pohyblivých částí. Volný oděv, šperky nebo dlou-

hé vlasy mohou být zachyceny pohyblivými částmi.

• Pokud jsou zařízení určena k připojení odsávání
prachu a sběrného zařízení, dbejte, aby byla správ­ně připojena a řádně používána. Použití odsávání

prachu snižuje nebezpečí způsobená prachem.

• S přibývajícími zkušenostmi z častého používání
nářadí nepřestávejte ignorovat zásady bezpečnos­ti práce s nářadím. Nepozornost může ve zlomku vte-

řiny způsobit vážný úraz.

• Upozornění! Elektronářadí může při provozu vy­tvářet elektromagnetické pole. Toto pole může za ur­čitých okolností narušovat funkci aktivních či pasivních
lékařských implantátů. Aby se snížilo riziko vážného
nebo smrtelného úrazu, doporučujeme osobám s lé­kařskými implantáty, aby se poradily před prací s tímto
nářadím s lékařem a výrobcem lékařského implantátu.

Použití a péče o elektronářadí

• Osoby se sníženými psychofyzickými nebo dušev­ními schopnostmi, např. děti, nesmí elektronářadí ob­sluhovat, pokud nejsou pod dohledem nebo poučeni
o správném používání elektronářadí osobou odpověd­nou za jejich bezpečnost.

• Elektronářadí nepřetěžujte. Pro práci používejte
správné elektronářadí. Správné elektronářadí bude

pracovat lépe a bezpečněji rychlostí, pro kterou bylo
navrženo.

• Elektronářadí nepoužívejte, pokud nelze za-
pnout a vypnout vypínač. Každé elektronářadí, které

nelze ovládat vypínačem, je nebezpečné a musí se

nechat opravit�

• Před seřizováním, výměnou příslušenství nebo

uskladněním odpojte elektronářadí ze sítě nebo od
akumulátoru. Tato preventivní bezpečnostní opatření

snižují riziko náhodného spuštění elektronářadí.

• Nepoužívané elektronářadí ukládejte mimo do-
sah dětí a nedovolte osobám, které se neseznámily
s tímto elektronářadím nebo návodem, s elektro­nářadím pracovat. V rukou nezkušených uživatelů je

elektronářadí nebezpečné.

• Provádějte údržbu elektronářadí. Zkontrolujte,
zda nejsou vychýlené nebo zaklíněné pohyblivé
části, poškozené části nebo nenastaly jiné okol­nosti, které by mohly ovlivnit funkci elektronářadí.
V případě poškození nechte elektronářadí před po­užitím opravit. Řada úrazů je způsobena nedostateč-

nou údržbou elektronářadí.

• Řezné nástroje udržujte ostré a čisté. U řádně
udržovaných řezných nástrojů s ostrými břity je méně
pravděpodobné, že se zaklíní a snáze se ovládají.

• Používejte elektronářadí, příslušenství, břity atd.
podle tohoto návodu s přihlédnutím k pracovním
podmínkám a prováděné práci. Použití elektronářadí

k jinému než určenému účelu může vést k nebezpeč­ným situacím.

• Udržujte rukojeti a povrchy pro úchop v čistotě,
bez oleje a maziva. Kluzké rukojeti nebo povrchy pro

úchop neumožňují bezpečnou manipulaci ani ovládání
nářadí v nečekaných situacích.

• Při ovládání elektronářadí držte správně pomocné
madlo, které slouží k usnadnění ovládání. Proto může
správné držení snížit riziko nehody nebo zranění.

49

Servis

• Servis svého elektronářadí svěřte pouze kvali-
kovanému opraváři, který používá pouze originální
náhradní díly. Zůstane tak zachována bezpečnost

elektronářadí.

• Dodržujte pokyny pro mazání a výměnu příslušen­ství.

Zvláštní

bezpečnostní upozornění

•

Při práci, u níž může dojít ke kontaktu řezného
příslušenství se skrytým vedením nebo vlastním
kabelem, držte elektronářadí výhradně za izolova­né povrchy pro úchop. Při kontaktu řezného příslu-

šenství s vodičem "pod napětím" mohou být nekryté
kovové části elektronářadí "pod napětím" a způsobit
obsluze úraz elektrickým proudem.

• Při vrtání s příklepem používejte chrániče slu-

chu. Vystavení hluku může způsobit ztrátu sluchu.

Bezpečnostní pokyny

při provozu elektronářadí

•

Při používání elektronářadí byste měli dávat pozor a
být ostražití. Elektronářadí nesmíte používat, když cítí­te únavu nebo jste pod vlivem anestetik, alkoholu nebo

drog�

• Nesmíte pokládat prsty na spínací tlačítko, aby se

zabránilo neúmyslnému spuštění elektronářadí při
jeho přesunu.

• Při montáži šroubů měli byste se měli před použitím
elektronářadí ujistit o pevném a bezpečném utažení
dalších částí příslušných ke šroubům. Spínač musí
být spouštěn v bezpečné poloze a elektronářadí musí
pracovat 30 sekund, přičemž v případě velkého chvění
nebo jiného problému je nutno jej okamžitě zastavit a
zajistit jeho údržbu.

• Než začnete pracovat, musíte zjistit, kudy prochází
skryté vedení, vodovodní a plynové potrubí. Poškoze­ní elektrického vedení nebo rozvodů (např. při navrtání
závrtným šroubem) může závažným způsobem ohro­zit zdraví a život obsluhy.

• Nepoužívejte nástavec pro běžný nástrčný klíč, po­užijte speciální nástavec určený pro rázový utahovák.
Nástavec rázového utahováku je černý, pevný a ne­poškodí šroub. Nástavec, který není určen pro rázový
utahovák, se snadno poškodí a může způsobit úraz.
Před použitím zkontrolujte, zda není nástavec prasklý
nebo jinak viditelně poškozený.

• Je zakázáno zasahovat do konstrukce nástavců
šroubováku a nástrčných klíčů nebo používat nástav­ce a příslušenství, jež nejsou určeny pro toto elektro­nářadí.

• Během práce může dojít k zpětnému rázu (náhlé
trhnutí elektronářadí); abyste předešli nebezpečným
situacím (například ztrátě rovnováhy), držte elektroná­řadí pevně v rukou a dodržujte pevný postoj.

• Při práci s malými dílci, jejichž hmotnost nezaručuje
potřebné usazení, používejte zvláštní upínací svorky.

Symboly použité v

příručce

V příručce jsou použity následující symboly, zapama­tujte si prosím jejich význam. Správná interpretace

Česky

symbolů Vám umožní správné a bezpečné použití
elektronářadí.

Symbol Význam

Rázový klíč

R

F

Části označené šedou ­měkké držadlo (s izolovaným

povrchem)�

Štítek s výrobním číslem:

SS ��� - model;

XX - datum výroby;
XXXXXXX - výrobní číslo.

Přečtěte si všechny bezpeč­nostní předpisy a pokyny.

Používejte ochranné brýle.

Používejte chrániče sluchu.

Používejte respirátor.

Před instalací nebo nasta­vením elektronářadí odpojte
od sítě.

Směr pohybu.

Směr otáčení.

Zablokovaný.

Odblokovaný.

Dvojitá izolace / třída ochra-

ny�

Pozor. Důležité.

50

Symbol Význam

Značka, která potvrzuje,
že výrobek splňuje základ­ní požadavky evropských
směrnic a harmonizovaných

norem�

Elektronářadí nevhazujte do
kontejneru s komunálním

odpadem�

Způsob použití elektronářadí

Elektronářadí slouží k utahování a povolování matic a
šroubů.
Rozsah aplikace nástrojů je možno rozšířit díky použití
dodatečného příslušenství.

1

Spínač zap. / vyp. (reverzní funkce)

2 Tělo
3 Držák nástroje
4 Ventilační štěrbiny
5 Pomocná rukojeť *

6 Kolík *

7 Nástrčný klíč *
8 Upevňovací kroužek (pryžový) *

* Volitelné příslušenství

Standardní dodávka nemusí obsahovat veškerá
příslušenství uvedená na obrázku nebo popsaná
v textu.

Montáž a nastavení součástí

Než začnete provádět údržbu elektronářadí, vždy
je odpojte ze sítě.

Montáž / demontáž nástrčného klíče (viz obr. 1)

• Při montáži nasaďte nástrčný klíč 7 do držáku ná-
stroje 2 podle obr� 1�

• Demontáž proveďte v opačném pořadí.

Pomocná rukojeť (viz obr. 2)

[SS06-24]

Při provozu používejte vždy pomocnou rukojeť 5. Pří­davné držadlo 5 lze nastavit tak, aby byla manipulace
s vrtačkou pro uživatele co nejpohodlnější.

• Uvolněte držadlo 5 tak, jak je znázorněno na
obr� 2�1�

• Nastavte držadlo 5 do požadované polohy (viz
obr� 2�2)�

• Utáhněte držadlo 5 tak, jak je znázorněno na
obr� 2�3�

DWT

Součásti

elektronářadí

elektronářadí

Česky

Práce

s elektronářadím

Používejte jen správné napájecí napětí: hodnota na­pájecího napětí musí odpovídat informaci uvedené na
identikačním štítku elektronářadí.

Zapnutí / vypnutí

elektronářadí

Rotace vpravo

Stiskněte a podržte tlačítko zap. / vyp. 1 ve spodní čás­ti ("F", viz obr. 3) pro vypnutí - uvolnění.

Rotace vlevo

Stiskněte a podržte tlačítko zap. / vyp. 1 v horní části
("R", viz obr. 4) pro vypnutí - uvolnění.

Konstrukční vlastnosti

elektronářadí

Držák nástroje 2 s nástrčným klíčem 7 pohání elektro­motor s pomocí ozubeného převodu a rázového me-

chanizmu�

Pracovní postup je rozdělen do dvou fází: Šroubování
a utahování (v činnosti rázový mechanizmus). Rázový

mechanizmus se aktivuje, jakmile šroubované spoje-

ní klade odpor a motor se zatěžuje, přičemž převádí
výkon motoru na plynulé rotační rázy. Při uvolňování
šroubů a matic je postup opačný.

Kroutivý moment závisí na délce rázu. Maximální
dosažený krouticí moment je souhrnem jednotlivých
krouticích momentů dosažených při rázu. Maximální­ho krouticího momentu se dosahuje po 3 - 5 sekun­dách trvání rázu. Po této době se utahovací moment
zvyšuje pouze minimálně. Dochází však k citelnému
zahřívání převodovky.

Důsledkem nadměrného zahřívání je vy­soké opotřebení všech součástí rázové­ho mechanizmu a vysoké požadavky na
mazání.

Délka rázu se stanovuje pro každý požadovaný utaho­vací moment. Skutečný utahovací moment vždy kont­rolujte momentovým klíčem.

Doporučení

pro práci s elektronářadím

Nástrčný klíč nasazujte na držák nástro­je, pouze když je elektronářadí vypnuté.

Kroutivý moment ovlivňují následující faktory:

• Mechanické vlastnosti šroubů / matic.

• Druh podložení (podložka, talířová pružina, těsnění).

• Mechanické vlastnosti přišroubovaného / sešroubo-

vaného materiálu�

• Podmínky mazání šroubovaného / šroubového spo-

jení.

Pevné uložení - se používá při šroubování kovu na
kov s použitím podložek. Po relativně krátkém rázu

51

se dosahuje maximálního krouticího momentu. Zby­tečně dlouhý ráz způsobuje pouze poškození nástro-

je�

Pružinové uložení - se používá při šroubování kovu
na kov, ale s použitím pružných podložek, talířových
pružin, závrtných šroubů nebo šroubů / matic s kónic­kým uložením a také při použití nástavců.

Měkké uložení - se používá při šroubování např. kovu
na dřevo, nebo když se k podložení používají olověné
nebo fíbrové podložky.

U pružinového a měkkého uložení je maximální krouti­cí moment nižší než u pevného uložení. Je také zapo­třebí delšího rázu. Délka rázu se stanovuje praktickou

zkouškou�

Při teplotách pod bodem mrazu nechejte nástroj volně
běžet přibližně 3 minuty bez zatížení, aby se zlepšila

mazavost�

Poprodejní a aplikační servis

Náš poprodejní servis odpoví na Vaše dotazy k údržbě
a opravě Vašeho výrobku a také k náhradním dílům.
Informace o servisních střediscích, schématech dílů a
informace o náhradních dílech naleznete také na ad-

rese: www.dwt-pt.com�

Přeprava

elektronářadí

•

V žádném případě nesmí na obal při přepravě půso-

bit žádný mechanický vliv.

• Při nakládání / vykládání není povoleno používat
žádný druh technologie, který pracuje na principu se­vření obalu.

Ochrana životního

prostředí

Údržba elektronářadí /

preventivní opatření

Než začnete provádět údržbu elektronářadí, vždy
je odpojte ze sítě.

Čištění elektronářadí

Nezbytnou podmínkou pro dlouhodobé a bezpečné
používání tohoto elektronářadí je jeho čistota. Větrací

otvory 4 pravidelně čistěte stlačeným vzduchem.

Suroviny nelikvidujte jako odpad, ale re­cyklujte je.

Elektronářadí, její příslušenství a obalové

se zásadami recyklace surovin a ochrany životního
prostředí.
Na umělohmotných součástkách je uvedeno jejich
označení pro tříděnou recyklaci.
Tento návod je vytištěn na recyklovaném papíře vyro­beném bez použití chlóru.

materiály by měly být zlikvidovány v souladu

Výrobce si vyhrazuje právo na změny.

Česky

52

Špecikácie elektronáradia

Rázový kľúč SS06-22 SS06-24

Číslo elektronáradia

Menovitý výkon [W] 600 600

Výkon [W] 320 320

Prúd pri napätí

Voľnobežné otáčky [min-1] 1900 1700

Krútiaci moment [Nm] 150-300 450-500

Počet príklepov [min-1] 2600 2400

Min. priemer skrutiek

Max. priemer skrutiek

Typ držiaka nástroja

Hmotnosť

Trieda bezpečnosti

Akustický tlak [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[palce]

[mm]

[palce]

[mm]

[palce]

[kg]

[lb]

pozrite strana 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Výkon zvuku [dB(A)]

Váhové vibrácie [m/s2] — —

Informácie o

hluku

Ak prekračuje akustický tlak hodno­tu 85 dB(A), používajte vždy ochranu
sluchu.

Vyhlásenie

o zhode

Vyhlasujeme na výhradnú zodpovednosť, že výrobok
opísaný v časti "Špecikácie elektronáradia" spĺňa
všetky príslušné ustanovenia smerníc 2006/42/EC
vrátane ich zmien a je v súlade s nasledujúcimi norma-

mi:
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Manažér Wu Cunzhen
certikácie

* - pre elektrické náradie s napätím 220-230 V�

Merit Link International AG

Stabio, Švajčiarsko, 25.09.2020

Uchovajte si všetky bezpečnostné upozornenia a
pokyny pre budúce použitie.

Termín "elektrické náradie" v upozorneniach odkazuje
na vaše elektrické náradie napájané zo siete (s prívod­ným káblom) alebo elektrické náradie napájané baté-

riami (bez napájacieho kábla)�

Bezpečnosť v pracovnom priestore

• Pracovný priestor udržiavajte v čistote a dobre
osvetlený. Neporiadok alebo tmavé priestory môžu

viesť k úrazom.

Slovensky

53

— —

Všeobecné

bezpečnostné pravidlá

VAROVANIE - používateľ si musí prečítať
návod na obsluhu, aby sa znížilo riziko
zranenia!

VAROVANIE! Prečítajte si všetky bezpeč­nostné varovania a všetky pokyny. Nedo-

držiavanie týchto varovaní a pokynov môže
mať za následok úraz elektrickým prúdom,
požiar a / alebo vážne zranenie.

• Neprevádzkujte elektrické náradie vo výbušnom
prostredí, ako napríklad v prítomnosti horľavých
kvapalín, plynov alebo prachu. Elektrické náradie

vytvára iskry, ktoré môže spôsobiť vznietenie prachu
alebo výparov.

• Deti a iné osoby v okolí udržiavajte mimo dosa-
hu používaného elektrického náradia. Rozptýlenie

môže spôsobiť stratu kontroly.

Elektrická bezpečnosť

• Zástrčky elektrických káblov náradia musia pa-
sovať do zásuvky. Nikdy zástrčku žiadnym spôso­bom neupravujte. Nepoužívajte žiadne redukcie
zástrčiek s uzemneným (ukostreným) elektrickým
náradím. Neupravované zástrčky a zodpovedajúce

zásuvky znižujú riziko vzniku úrazu elektrickým prú­dom�

• Vyhnite sa kontaktu tela s uzemnenými povrch-

mi, ako sú potrubia, radiátory, sporáky a chladnič­ky. Ak vaše telo uzemnené alebo ukostrené, existuje

zvýšené riziko úrazu elektrickým prúdom.

• Nevystavujte elektrické náradie dažďu alebo
vlhkému prostrediu. Vniknutie vody do elektrického

náradia zvyšuje riziko úrazu elektrickým prúdom.

• Nenamáhajte napájací kábel. Nikdy nepoužívajte
napájací kábel na nosenie, ťahanie alebo odpája­nie elektrického náradia. Chráňte napájací kábel
pred teplom, olejom, ostrými hranami a pohyblivý­mi časťami. Poškodené alebo spletené káble zvyšujú

riziko úrazu elektrickým prúdom.

• Pri práci s náradím vonku používajte predlžova-
cí kábel vhodný na vonkajšie použitie. Používanie

kábla vhodného na použitie vonku znižuje riziko úrazu
elektrickým prúdom.

• Pri práci s elektrickým náradím vo vlhkom pro-
stredí je nevyhnutné používať napájanie chránené
prúdovým chráničom (RCD). Použitie RCD znižuje

riziko úrazu elektrickým prúdom. POZNÁMKA! Termín
"prúdový chránič (RCD)" môže byť nahradený termí­nom "prerušovač uzemneného obvodu (GFCI)" alebo
"ochranný istič (ELCB)".

• Varovanie! Nikdy sa nedotýkajte nekrytých ko­vových povrchov na prevodovke, kryte a tak ďalej,
pretože dotyk s kovovými povrchmi bude rušený elek­tromagnetickou vlnou, čo spôsobuje potenciálne zra-

nenia alebo nehody�

Bezpečnosť osôb

• Pri práci s elektrickým náradím buďte stále
pozorní, sledujte, čo robíte a používajte zdravý
rozum. Nepoužívajte elektrické náradie, ak ste
unavení alebo pod vplyvom drog, alkoholu alebo
liekov. Chvíľka nepozornosti pri práci s elektrickým

náradím môže mať za následok vážne zranenie.

• Používajte osobné ochranné pomôcky. Vždy po-
užívajte ochranné okuliare. Ochranné prostriedky,

ako respirátor, nekĺzavá bezpečnostná obuv, pevná
ochranná prilba alebo ochrana sluchu, používané v
príslušných podmienkach, znižujú nebezpečenstvo

zranenia osôb�

• Zabráňte náhodnému spusteniu. Pred pripoje-

ním k napájaciemu zdroju a / alebo akumulátoru,
pred zdvihnutím alebo prenášaním náradia sa uis­tite, že vypínač je v polohe vypnuté. Prenášanie ná-

radia s prstom na spínači alebo pripájanie elektrického
náradia do elektrickej siete so zapnutým spínačom
môže byť príčinou nehôd.

Slovensky

• Pred spustením náradia odstráňte všetky zora-

ďovacie nástroje a nastavovacie kľúče. Zoraďova-

cí nástroj alebo kľúč ponechaný v rotujúcich častiach

elektrického náradia môže spôsobiť úraz osôb.

• Pracujte len tam, kde bezpečne dosiahnete.

Vždy udržiavajte stabilný postoj a rovnováhu. To
umožňuje lepšie ovládať náradie v neočakávaných si­tuáciách�

• Vhodne sa obliekajte. Nenoste voľný odev ani

bižutériu. Dbajte na to aby sa vaše vlasy, odev a
rukavice nedostali do kontaktu s pohyblivými čas­ťami. Voľné odevy, bižutéria alebo dlhé vlasy môžu

byť zachytené pohybujúcimi sa časťami.

• Ak sú zariadenia vybavené adaptérom na pri-
pojenie odsávania prachu a zberných zariadení,
zaistite ich správne pripojenie a správnu funkciu.

Použitie odsávania prachu môže znížiť ohrozenie spô­sobené prachom�

• Nedovoľte, aby vám skúsenosti získané čas-

tým používaním náradia dovolili nadobudnúť se­bauspokojenie a ignorovať zásady bezpečnosti.

Neopatrná činnosť môže spôsobiť vážne zranenie v

zlomku sekundy�

• Varovanie! Elektrické náradie môže počas prevádz-

ky vytvárať elektromagnetické pole. Toto pole môže za
určitých okolností spôsobovať rušenie aktívnych alebo
pasívnych lekárskych implantátov. Aby sa znížilo rizi­ko vážneho alebo smrteľného zranenia, odporúčame

osobám s lekárskymi implantátmi, aby sa poradili so

svojím lekárom a výrobcom lekárskych implantátov
pred použitím elektrického náradia.

Použitie a údržba náradia

• Osoby so zníženými psychofyzickými alebo dušev­nými schopnosťami, ako aj deti, nemôžu pracovať s
elektrickým náradím, pokiaľ nie sú pod dohľadom ale­bo poučené o použití elektrického náradia osobou zod­povednou za ich bezpečnosť.

• Elektrické náradie nepreťažujte. Používajte
správny typ elektrického náradia pre vašu prácu.

Správne elektrické náradie bude lepšie a bezpečnejšie
vykonávať prácu, pre ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie v prípade, že
prepínač sa nedá zapnúť a vypnúť. Každé elektrické

náradie, ktoré nemožno ovládať spínačom, je nebez­pečné a musí byť opravené.

• Pred každým nastavovaním, výmenou príslu-
šenstva alebo uskladnením elektrického náradia
vytiahnite zástrčku napájacieho kábla zo zásuvky
a / alebo akumulátora. Tieto preventívne bezpeč-

nostné opatrenia znižujú riziko náhodného spustenia

náradia�

• Elektrické náradie skladujte mimo dosahu detí

a nedovoľte osobám, ktoré neboli oboznámené s
elektrickým náradím alebo s týmito pokynmi, aby
elektrické náradie používali. Elektrické náradie je v

rukách nekvalikovaných osôb nebezpečné.

• Údržba elektrického náradia. Skontrolujte vy-
chýlenie alebo uviaznutie pohyblivých častí,
poškodenie jednotlivých dielov a iné okolnosti,
ktoré môžu mať vplyv na prevádzku elektrického
náradia. V prípade poškodenia dajte elektrické
náradie pred jeho použitím opraviť. Veľa nehôd

je spôsobených nedostatočnou údržbou elektrického

náradia�

• Rezné nástroje udržiavajte ostré a čisté. Riadne

udržiavané rezné nástroje s ostrými reznými britmi sú
menej náchylné na zaseknutie a lepšie sa ovládajú.

54

• Používajte elektrické náradie, príslušenstvo
a nástroje atď. v súlade s týmito pokynmi, s pri­hliadnutím na pracovné podmienky a prácu, ktorá
sa má vykonávať. Použitie elektrického náradia na

iné účely, ako sú určené, môže viesť k nebezpečným

situáciám�

• Rukoväte a plochy na uchopenie zdržiavajte su-
ché, čisté a bez oleja a tuku. Klzké rukoväte a ucho-

povacie plochy neumožňujú bezpečnú manipuláciu a
ovládanie náradia v neočakávaných situáciách.

• Dbajte na to, aby ste pri práci s elektrickým nára­dím držali prídavnú rukoväť správne, čo je užitočné pri
regulácii elektrického náradia. Preto správne držanie
môže znížiť riziko nehody alebo zranenia.

Servis

• Servis vášho elektrického náradia zverte kva-
likovanej osobe s použitím len originálnych ná­hradných dielov. Tým bude zabezpečené, aby bola

zachovaná bezpečnosť elektrického náradia.

• Postupujte podľa pokynov na údržbu a výmenu prí-
slušenstva�

Osobitné

bezpečnostné upozornenia

•

Pri vykonávaní operácie držte náradie za izolo­vané úchopné miesta, pretože rezacie príslušen­stvo môže prísť do kontaktu so skrytým vedením
alebo samotným káblom. Pri kontakte príslušenstva

so "živým" vodičom by mohli byť nechránené kovové
časti elektrického náradia pod prúdom a mohli by spô­sobiť obsluhe úraz elektrickým prúdom.

• Pri vŕtaní s príklepom noste chrániče sluchu. Vy-

stavenie hluku môže spôsobiť stratu sluchu.

• Počas práce môže dôjsť k spätnému rázu (náhle

trhnutie elektrického nástroja); aby ste predišli nebez-

pečným situáciám (napríklad strate rovnováhy), držte
elektrický nástroj pevne v rukách a dodržujte pevný

postoj�

• Pri práci s malými dielcami, ktorých hmotnosť ne-
zaručuje potrebné usadenie, používajte zvláštne upí­nacie svorky�

Symboly použité v

príručke

V príručke sú použité nasledujúce symboly, zapamä­tajte si, prosím, ich význam. Správna interpretácia
symbolov vám umožní správne a bezpečné použitie

elektronáradia�

Symbol Význam

Rázový kľúč

R

F

Časti označené sivou - mäk­ké držadlo (s izolovaným po-

vrchom)�

Štítok s výrobným číslom:

SS ��� - model;

XX - dátum výroby;
XXXXXXX - výrobné číslo.

Bezpečnostné pokyny pri

prevádzke elektrického náradia

•

Pri prevádzke elektrického náradia dávajte pozor a

buďte ostražitý. Ak cítite únavu alebo ste pod vplyvom

anestézie, alkoholu alebo drog, elektrické náradie ne-

smiete používať.

• Nedávajte prsty na spínač pri pohybe náradia, vy-

hnete sa tak nechcenému spusteniu�

• Pri upevňovaní skrutiek sa ešte pred spustením ná-

radia ubezpečte, že ostatné komponenty priradené ku
skrutkám sú úplne pevné a stabilné. Spínač zapnite do
bezpečnej polohy, náradie pôjde po dobu 30 sekúnd,
v prípade zjavných vibrácií alebo iného problému ho
okamžite vypnite a zabezpečte údržbu.

• Než začnete pracovať, musíte zistiť, kadiaľ prechá-
dza skryté vedenie, vodovodné a plynové potrubie�
Poškodenie elektrického vedenia alebo rozvodov

(napr. pri navŕtaní závrtnou skrutkou) môže závažným
spôsobom ohroziť zdravie a život obsluhy.

• Nepoužívajte nadstavec na bežný nástrčný kľúč,
použite špeciálny nadstavec určený na rázový uťaho­vač. Nadstavec rázového uťahovača je čierny, pevný a
nepoškodí skrutku. Nadstavec, ktorý nie je určený na
rázový uťahovač, sa ľahko poškodí a môže spôsobiť
úraz. Pred použitím skontrolujte, či nie je nadstavec
prasknutý alebo inak viditeľne poškodený.

• Je zakázané zasahovať do konštrukcie násadcov
skrutkovača a nástrčných kľúčov alebo používať ná­sadce a príslušenstvá, ktoré nie sú určené pre toto

elektronáradie�

Slovensky

Prečítajte si všetky bezpeč­nostné predpisy a pokyny�

Používajte ochranné okulia­re�

Používajte chrániče sluchu.

Používajte respirátor.

Pred inštaláciou alebo na­stavením elektronáradie od­pojte od siete�

Smer pohybu�

Smer otáčania.

55

Symbol Význam

Zablokovaný.

Odblokovaný.

Dvojitá izolácia / trieda
ochrany�

Pozor. Dôležité.

Značka, ktorá potvrdzuje,
že výrobok spĺňa základ­né požiadavky európskych
smerníc a harmonizovaných

noriem�

Pomocná rukoväť (pozrite obr. 2)

[SS06-24]

Pri prevádzke používajte vždy pomocnú rukoväť 5. Prí­davné držadlo 5 je možné nastaviť tak, aby bola mani­pulácia s vŕtačkou pre používateľa čo najpohodlnejšia.

• Uvoľnite držadlo 5 tak, ako je znázornené na obr� 2�1�

• Nastavte držadlo 5 do požadovanej polohy (pozrite

obr� 2�2)�

• Utiahnite držadlo 5 tak, ako je znázornené na obr� 2�3�

Počiatočná prevádzka

elektronáradia

Používajte len správne napájacie napätie: hodnota na­pájacieho napätia musí zodpovedať informácii uvede­nej na identikačnom štítku elektronáradia.

Zapnutie / vypnutie

elektronáradia

Elektronáradie nevhadzujte
do kontajnera s komunál­nym odpadom�

Spôsob použitia

DWT

Elektronáradie slúži na doťahovanie a povoľovanie
matíc a skrutiek.
Rozsah aplikácie nástrojov je možné rozšíriť vďaka
použitiu dodatočného príslušenstva.

Súčasti

elektronáradia

1

Spínač zap. / vyp. (reverzná funkcia)

2 Telo
3 Držiak nástroja
4 Ventilačné štrbiny
5 Pomocná rukoväť *

6 Kolík *

7 Nástrčkový kľúč *
8 Upevňovací krúžok (gumový) *

* Voliteľné príslušenstvo

Štandardná dodávka nemusí obsahovať všetky
príslušenstvá uvedené na obrázku alebo popísané
v texte.

Montáž a nastavenie

súčastí elektronáradia

Než začnete vykonávať údržbu elektronáradia,
vždy ho odpojte od siete.

Montáž / demontáž nástrčkového kľúča (pozrite
obr. 1)

• Pri montáži nasaďte nástrčný kľúč 7 do držiaka ná-
stroja 2 podľa obr. 1.

• Demontáž vykonajte v opačnom poradí.

Slovensky

Rotácia vpravo

Stlačte a podržte tlačidlo zap. / vyp. 1 v spodnej časti
("F", pozrite obr. 3) pre vypnutie - uvoľnenie.

Rotácia vľavo

Stlačte a podržte tlačidlo zap. / vyp. 1 v hornej časti
("R", pozrite obr. 4) pre vypnutie - uvoľnenie.

Konštrukčné prvky

elektronáradia

Držiak nástroja 2 s nástrčkovým kľúčom 7 poháňa

elektromotor s pomocou ozubeného prevodu a rázo­vého mechanizmu�

Pracovný postup je rozdelený do dvoch fáz: Skrutko­vanie a doťahovanie (v činnosti rázový mechanizmus).
Rázový mechanizmus sa aktivuje, hneď ako skrutko­vané spojenie kladie odpor a motor sa zaťažuje, pri­čom prevádza výkon motora na plynulé rotačné rázy.
Pri uvoľňovaní skrutiek a matíc je postup opačný.

Krútiaci moment závisí od dĺžky rázu. Maximálny do­siahnutý krútiaci moment je súhrnom jednotlivých krú­tiacich momentov dosiahnutých pri ráze. Maximálny
krútiaci moment sa dosahuje po 3-5 sekundách trvania
rázu. Po tomto čase sa doťahovací moment zvyšuje
iba minimálne. Dochádza však k citeľnému zahrieva-

niu prevodovky�

Dôsledkom nadmerného zahrievania je
vysoké opotrebovanie všetkých súčastí
úderného mechanizmu a vysoké požia­davky na mazanie.

Dĺžka rázu sa stanovuje pre každý požadovaný doťa­hovací moment. Skutočný doťahovací moment vždy
kontrolujte momentovým kľúčom.

Odporúčania

pre prácu s elektronáradím

Nástrčkový kľúč nasadzujte na držiak ná­stroja, iba keď je elektronáradie vypnuté.

56

Krútiaci moment ovplyvňujú nasledujúce faktory:

• Mechanické vlastnosti skrutiek / matíc.

• Druh podloženia (podložka, tanierová pružina, tes-
nenie)�

• Mechanické vlastnosti priskrutkovaného / zoskrut-
kovaného materiálu�

• Podmienky mazania skrutkovaného / skrutkového
spojenia�

Pevné uloženie - sa používa pri skrutkovaní kovu na
kov s použitím podložiek. Po relatívne krátkom ráze sa
dosahuje maximálny krútiaci moment. Zbytočne dlhý

ráz spôsobuje iba poškodenie nástroja�

Pružinové uloženie - sa používa pri skrutkovaní
kovu na kov, ale s použitím pružných podložiek, ta­nierových pružín, závrtných skrutiek alebo skrutiek /
matíc s kónickým uložením a tiež pri použití nadstav-

cov�

Mäkké uloženie - sa používa pri skrutkovaní napr.
kovu na drevo, alebo keď sa na podloženie používajú
olovené alebo fíbrové podložky.

Pri pružinovom a mäkkom uložení je maximálny krú­tiaci moment nižší než pri pevnom uložení. Je tiež po­trebný dlhší ráz. Dĺžka rázu sa stanovuje praktickou
skúškou.
Pri teplotách pod bodom mrazu nechajte nástroj voľne
bežať približne 3 minúty bez zaťaženia, aby sa zlepšila
mazavosť.

Údržba elektronáradia /

preventívne opatrenia

Než začnete vykonávať údržbu elektronáradia,
vždy ho odpojte od siete.

Čistenie mechanického nástroja

Nevyhnutnou podmienkou na dlhodobé a bezpečné
používanie tohto mechanického nástroja je jeho čis-

tota� Vetracie otvory 4 pravidelne čistite stlačeným
vzduchom�

Popredajný a aplikačný servis

Náš popredajný servis odpovie na vaše otázky k
údržbe a oprave vášho výrobku a tiež k náhradným
dielom. Informácie o servisných strediskách, sché­mach dielov a informácie o náhradných dieloch nájde-

te aj na adrese: www.dwt-pt.com�

Preprava

elektronáradia

•

V žiadnom prípade nesmie na obal pri preprave pô-

sobiť žiadny mechanický vplyv.

• Pri nakladaní / vykladaní nie je povolené používať

žiadny druh technológie, ktorý pracuje na princípe zo-

vretia obalu�

Ochrana životného

prostredia

Suroviny nelikvidujte ako odpad, ale ich
recyklujte.

Elektronáradie, jej príslušenstvo a obalové

so zásadami recyklácie surovín a ochrany životného

prostredia�

Na umelohmotných súčiastkach je uvedené ich ozna­čenie pre triedenú recykláciu.
Tento návod je vytlačený na recyklovanom papieri vy­robenom bez použitia chlóru.

materiály by mali byť zlikvidované v súlade

Výrobca si vyhradzuje právo na zmeny.

Slovensky

57

Date tehnice ale uneltei electrice

Cheie de impact SS06-22 SS06-24

Codul uneltei electrice

Puterea absorbită [W] 600 600

Putere [W] 320 320

Amperajul în funcţie de voltaj

Număr de turaţii în gol [min-1] 1900 1700

Cuplu [Nm] 150-300 450-500

Coecient de percutare [min-1] 2600 2400

Diametru minim şuruburi

Diametru maxim şuruburi

Suport instrument

Greutate

Clasa de protecţie

Presiune acustică [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]
[inci]

[mm]
[inci]

[mm]
[inci]

[kg]

[lb]

consultaţi pagina 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Putere acustică [dB(A)]

Vibraţii ponderate [m/s2] — —

Informaţii despre

zgomot

Purtaţi căşti antifonice dacă presiunea
acustică depăşeşte 85 dB(A).

Declaraţie de

conformitate

Declarăm pe proprie răspundere că produsul descris

la paragraful "Date tehnice ale uneltei electrice" cores-

punde tuturor dispoziţiilor relevante ale Directivelor
2006/42/EC inclusiv modicărilor acestora şi este în
conformitate cu următoarele standarde:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Manager de Wu Cunzhen

certicare

* - pentru unelte electrice cu tensiune de 220-230 V�

Merit Link International AG

Stabio, Elveţia, 25.09.2020

Păstraţi toate avertismentele şi instrucţiunile pen­tru o referinţă viitoare.

Termenul de "unealtă electrică" din avertismente se re­feră la unealta electrică (cablată) acţionată prin reţea
sau unealta electrică (necablată) acţionată cu baterii.

Siguranţa suprafeţei de lucru

• Păstraţi suprafaţa de lucru curată şi bine ilumi-

nată. Zonele dezordonate sau întunecoase pot cauza

incidente�

Română

58

— —

Reguli

generale de siguranţă

AVERTISMENT - Pentru a reduce riscul
de vătămare, utilizatorul trebuie să ci­tească manualul de instrucţiuni!

AVERTISMENT! Citiţi toate avertismen­tele şi instrucţiunile de siguranţă. Neres-

pectarea avertismentelor şi a instrucţiunilor
poate avea drept rezultat un şoc electric,
incendiu şi / sau vătămarea gravă.

• Nu utilizaţi uneltele electrice în atmosfere explo-
zive, cum ar  în prezenţa lichidelor, a gazelor sau
a prafului inamabil. Uneltele electrice creează scân-

tei care pot aprinde praful sau gazele arse�

• Ţineţi copiii şi martorii la distanţă atunci când

utilizaţi o unealtă electrică. Distracţiile vă pot face să
pierdeţi controlul.

Siguranţă electrică

• Fişele uneltei electrice trebuie să se potriveas-
că cu borna de ieşire. Nu modicaţi niciodată şa,
în niciun mod. Nu utilizaţi nicio şă adaptoare cu
uneltele electrice împământate (legate la pământ).

Fişele nemodicate şi bornele de ieşire potrivite vor re­duce riscul de şoc electric.

• Evitaţi contactul zic cu suprafeţele împămân-
tate sau legate la pământ, cum ar  conductele,
radiatoarele, plitele sau frigiderele. Există un risc

sporit de şoc electric, în cazul în care corpul dvs., este
împământat sau legat la pământ.

• Nu expuneţi uneltele electrice la condiţii de vre-
me ploioasă sau umedă. Pătrunderea apei într-o

unealtă electrică va spori riscul de şoc electric.

• Nu abuzaţi de cablu. Nu utilizaţi niciodată cablu
pentru a transporta, împinge sau scoate unealta
electrică din priză. Ţineţi cablul la distanţă de căl­dură, ulei, margini ascuţite sau piese mobile. Ca-

blurile deteriorate sau încâlcite sporesc riscul de şoc

electric�

• Atunci când utilizaţi o unealtă electrică în aer li-

ber, utilizaţi un cablu prelungitor adecvat pentru uz
în aer liber. Utilizarea unui cablu destinat uzului în aer

liber reduce riscul de şoc electric.

• Dacă utilizarea unei unelte electrice într-un loc
umed nu poate  evitată, utilizaţi o alimentare pro­tejată (DCR) pentru dispozitivul cu curent rezidu­al. Utilizarea unui DCR reduce riscul de şoc electric.

REŢINEŢI! Termenul de "dispozitiv cu curent rezidu­al (DCR)" poate  înlocuit cu termenul "disjunctor cu
curent de fugă (GFCI)" sau "disjunctor de scurgere la
pământ (ELCB)".

• Avertisment! Nu atingeţi niciodată suprafeţele
metalice ale cutiei de viteze, ale scutului şi aşa mai
departe, deoarece atingere suprafeţelor metalice va
interfera cu unda electromagnetică, cauzând astfel o
potenţială vătămare sau accidente.

Siguranţă personală

• Fiţi atent, aveţi grijă la ceea ce faceţi şi apelaţi la
simţul practic atunci când utilizaţi o unealtă elec­trică. Nu utilizaţi o unealtă electrică dacă sunteţi
obosit sau vă aaţi sub inuenţa drogurilor, a al­coolului sau a medicamentelor. Un moment de nea-

tenţie în timpul utilizării uneltelor electrice poate avea
drept rezultat o vătămare personală gravă.

• Utilizaţi echipamente de protecţie individuală.
Purtaţi întotdeauna o protecţie pentru ochi. Echi-

pamentele de protecţie, cum ar  masca pentru praf,
încălţămintea de protecţie împotriva alunecării, casca
dură sau protecţia pentru auz, utilizate în condiţiile co­respunzătoare vor reduce vătămările personale.

• Preveniţi pornirea accidentală. Asiguraţi-vă că
întrerupătorul se aă în poziţie oprit înainte de a
conecta la sursa de alimentare şi / sau setul de ba­terii, ridicând sau transportând unealta. Transportul

uneltelor electrice ţinând degetul apăsat pe întrerupă-

Română

tor sau punerea uneltelor electrice sub tensiune care

au întrerupătorul pornit duce la accidente.

• Îndepărtaţi orice cheie de reglare înainte de a

porni unealta electrică. O cheie lăsată ataşată de o

piesă rotativă a uneltei electrice poate duce la vătăma­rea personală.

• Nu întindeţi excesiv. Păstraţi întotdeauna spri-

jinul şi echilibrul adecvat. Acest lucru permite un

control mai bun al uneltei electrice în situaţii neaş­teptate�

• Îmbrăcaţi-vă adecvat. Nu purtaţi îmbrăcăminte

sau bijuterii lejere. Ţineţi părul, îmbrăcămintea şi
mănuşile la distanţă de piesele mobile. Îmbrăcă-

mintea, bijuteriile sau părul lung liber se poate prinde

în piesele mobile�

• Dacă dispozitivele sunt furnizate pentru cone-

xiunea instalaţiilor de extracţie şi de colectare a
prafului, asiguraţi-vă că acestea sunt conectate şi
utilizate în mod adecvat. Utilizarea dispozitivului de

colectare a prafului poate reduce pericolele legate de
praf�

• Nu permiteţi ca familiarizarea rezultată din utili-

zarea frecventă a uneltelor să vă facă să vă com­plăceţi sau să ignoraţi principiile de siguranţă ale
uneltei. O acţiune neglijentă poate cauza o vătămare

gravă într-o fracţiune de secundă.

• Avertisment! Uneltele electrice pot produce un

câmp electromagnetic în timpul utilizării. În unele cir­cumstanţe, acest câmp poate interfera cu implanturile

medicale active sau pasive� Pentru a reduce riscul de

vătămare gravă sau fatală, le recomandăm persoane­lor cu implanturi medicale să se consulte cu medicul
acestora şi producătorul de implanturi medicale înainte
de a utiliza această unealtă electrică.

Utilizarea şi întreţinerea uneltei electrice

• Persoanele cu aptitudini psio-zice sau mentale re­duse, precum şi copiii, nu pot utiliza unealta electrică,
dacă acestea nu sunt supravegheate sau instruite cu
privire la utilizarea uneltei electrice de către o persoa­nă responsabilă de siguranţa acestora.

• Nu forţaţi unealta electrică. Utilizaţi unealta
electrică corectă pentru operaţiunea dvs. Unealta

electrică corectă va face lucrurile mai bine şi în mare
siguranţă, la capacitatea pentru care a fost proiec­tată.

• Nu utilizaţi unealta electrică dacă întrerupătorul
nu o porneşte şi nu o opreşte. Orice unealtă electri-

că care nu poate  comandată cu ajutorul întrerupăto­rului este periculoasă şi trebuie să e reparată.

• Deconectaţi şa de la sursa de alimentare şi /
sau setul de baterii din unealta electrică înainte să
efectuaţi orice reglaj, să schimbaţi accesoriile sau
să depozitaţi uneltele electrice. Astfel de măsuri de

siguranţă preventive reduc riscul de a porni unealta
electrică accidental.

• Depozitaţi uneltele electrice inactive într-un loc
care nu se aă la îndemâna copiilor şi nu permiteţi
persoanelor nefamiliarizate cu unealta electrică
sau cu aceste instrucţiuni să utilizeze unealta elec­trică. Uneltele electrice sunt periculoase în posesia

utilizatorilor neinstruiţi.

• Efectuaţi întreţinerea uneltei electrice. Veri-
caţi alinierea greşită sau griparea pieselor mobile,
ruperea pieselor şi orice altă condiţie care poate
afecta funcţionarea uneltei electrice. Dacă unealta
electrică s-a deteriorat, reparaţi-o înainte de utili-

59

zare. Uneltele electrice întreţinute în mod precar pot

cauza numeroase accidente�

• Păstraţi uneltele de tăiere ascuţite şi curate.

Uneltele de tăiere întreţinute corespunzător cu margini
de tăiere ascuţite sunt mai puţin predispuse la gripare
şi sunt mai facil de comandat.

• Utilizaţi unealta electrică, accesoriile şi cuţitele
aplicate etc. în conformitate cu aceste instrucţiuni,
luând în considerare condiţiile de lucru şi lucrarea
de executat. Utilizarea uneltei electrice pentru alte

operaţiuni decât cele prevăzute poate duce la o situ­aţie periculoasă.

• Păstraţi mânerele şi suprafeţele de prindere us-
cate, curate şi fără urme de ulei şi lubriant. Mâne-

rele şi suprafeţele de prindere alunecoase împiedică
manipularea şi comanda sigură a uneltei în situaţii
neaşteptate.

• Reţineţi faptul că atunci când utilizaţi o unealtă elec­trică, ţineţi mânerul auxiliar corect, care este util în
momentul comandării uneltei electrice. Prin urmare, o
ţinere adecvată poate reduce riscul de accidente sau
vătămări.

Reparaţii

• Unealta dvs. electrică trebuie să e reparată de
către o persoană calicată în reparaţii, utilizând
numai piese de schimb identice. Acest lucru va asi-

gura faptul că siguranţa uneltei electrice este menţi­nută.

• Urmaţi instrucţiunile privind lubrierea şi schimbarea
accesoriilor�

tatea de apariţie a riscurilor pentru sănătate şi viaţă în

special pentru personalul de exploatare�

• Nu utilizaţi manşonul obişnuit pentru cheia tubulară,

utilizaţi manşonul proiectat special pentru cheia de im­pact. Manşonul cheii de impact este negru, dur şi nu
deteriorează şurubul. Manşonul care nu este proiectat
pentru cheia de impact se deteriorează uşor şi poate
cauza răni asupra persoanei. Înainte de utilizare, asi­guraţi-vă că manşonul nu are suri sau alte deteriorări

vizibile�

• Modicarea construcţiei vârfurilor de şurubelni-

ţă sau a cheii tubulare, precum şi utilizarea ataşa­mentelor detaşabile sau a accesoriilor care nu sunt
adecvate pentru această maşină electrică, este strict
interzisă.

• În timpul funcţionării, poate apărea reculul (o miş­care bruscă a uneltei electrice); pentru a evita situa­ţiile periculoase (de exemplu, pierderea echilibrului),
unealta electrică va  ţinută bine cu mâinile şi se va
adopta o poziţie stabilă.

• Pentru prelucrarea pieselor brute mici, a căror gre­utate nu este sucientă pentru a asigura xarea nece­sară, se vor utiliza cleme speciale.

Simboluri utilizate în

manual

Următoarele simboluri sunt utilizate în manualul de uti­lizare, reţineţi-le semnicaţia. Interpretarea corectă a
simbolurilor va permite utilizarea corectă şi sigură a

uneltei electrice�

Avertismente speciale

privind siguranţa

•

Atunci când efectuaţi o operaţiune în care acce­soriul de tăiere poate intra în contact cu cablajul
ascuns sau propriul cablu, ţineţi unealta electrică
de suprafeţele de prindere izolate. Accesoriul de tă-

iere care intră în contact cu un r "sub tensiune" poate

pune "sub tensiune" piesele metalice ale uneltei elec-

trice şi poate cauza operatorului un şoc electric.

• Purtaţi protecţii pentru urechi atunci când efec-

tuaţi un foraj percutant. Expunerea la zgomot poate

duce la pierderea auzului�

Linii directoare de siguranţă

în timpul utilizării uneltei electrice

•

Atunci când utilizaţi unealta electrică, trebuie să ţi
atent şi precaut. Nu utilizaţi unealta electrică atunci
când vă simţiţi obosit sau dacă sunteţi sub inuenţa

anesteziei, a alcoolului sau a medicamentelor�

• Nu puneţi degetele pe butonul comutatorului pen-

tru a evita pornirea uneltei electrice în mod inconştient
atunci când unealta se aă în mişcare.

• Atunci când montaţi şuruburile, trebuie să vă asigu­raţi că celelalte componente care se potrivesc cu şuru­burile sunt complet xate şi în mod abil, înainte de a
utiliza unealta electrică. Comutatorul va  acţionat într­o poziţie de siguranţă şi unealta electrică va funcţiona
timp de 30 de secunde, aceasta ind oprită imediat în
cazul vibraţiilor excesive sau al altor probleme, iar dis­punerea se va efectua în scopuri de întreţinere.

• Înainte de a începe, stabiliţi locaţia conexiunilor
electrice mascate, conductelor de apă şi gaz. În caz de
avarie a cablurilor electrice sau a utilităţilor generale
(de exemplu, un şurub este înşurubat), există posibili-

Română

60

Symbol Semnicaţie

Cheie de impact

R

F

Secţiunea marcată cu gri -

prindere moale (cu suprafa-

ţă izolată).

Autocolant cu numărul de
serie:

SS ��� - model;

XX - data fabricaţiei;
XXXXXXX - număr de serie.

Citiţi toate reglementările şi
instrucţiunile de siguranţă.

Purtaţi ochelari de protecţie.

Purtaţi protecţii antifonice.

Purtaţi o mască pentru praf.

Symbol Semnicaţie

Deconectaţi unealta electri­că de la reţea înainte de in-

stalare sau de ajustare�

Direcţia de deplasare.

Direcţia de rotaţie.

Blocat�

Deblocat�

Izolaţie dublă / clasa de pro­tecţie.

Atenţie. Important.

Un semn care certică faptul
că produsul se conformează
cu cerinţele esenţiale ale di­rectivelor UE şi ale standar-

delor UE armonizate�

Montarea şi reglarea

componentelor uneltei electrice

Înainte de a executa orice lucrare asupra uneltei
electrice, scoateţi şa de alimentare din priză.

Montarea / demontarea cu cheie tubulară (con­sultaţi g. 1)

• În timpul procesului de montare, instalaţi cheia tu-

bulară 7 pe suportul de instrumente 2 după cum se
arată în gura 1.

• Operaţiunile de dezasamblare se fac în ordine in-

versă.

Mâner auxiliar (consultaţi g. 2)

[SS06-24]

Folosiţi întotdeauna mânerul auxiliar 5 în timpul utiliză­rii. Poziţionarea mânerului suplimentar 5 este la libera

alegere a utilizatorului�

• Desfaceţi mânerul suplimentar 5 conform g. 2.1.

• Aşezaţi mânerul suplimentar 5 în poziţia dorită (con-

sultaţi g. 2.2).

• Strângeţi mânerul suplimentar 5 conform g. 2.3.

Punerea în funcţiune

a uneltei electrice

Utilizaţi întotdeauna tensiunea de alimentare corectă:
tensiunea de alimentare trebuie să corespundă cu in­formaţiile specicate pe plăcuţa de identicare a unel-

tei electrice�

Nu aruncaţi unealta electrică

într-un container pentru de-

şeuri domestice.

Descrierea uneltei electrice

Unealta electrică este destinată strângerii sau desfa­cerii şuruburilor şi piuliţelor.

Prin folosirea accesoriilor suplimentare, zona de lucru

poate  extinsă.

1

Întrerupător pornit / oprit (funcţie inversă)

2 Corp
3 Prindere unealtă
4 Oricii pentru ventilare
5 Mâner auxiliar *

6 Bolţ *

7 Cheie tubulară *
8 Inel de xare (cauciuc) *

* Accesorii

Nu toate accesoriile descrise şi ilustrate sunt in­cluse în setul standard de livrare.

DWT

Părţi

componente

Română

Pornirea / oprirea

uneltei electrice

Rotaţie la dreapta

Apăsaţi şi menţineţi întrerupătorul 1 apăsat din partea
inferioară ("F", consultaţi g. 3) pentru a o porni - eli-

bera�

Rotaţie la stânga

Apăsaţi şi menţineţi întrerupătorul 1 apăsat din partea
superioară ("R", consultaţi g. 4) pentru a o porni - eli-

bera�

Caracteristici ale
uneltei electrice

Prinderea 2 cu cheia tubulară 7 este acţionată cu aju­torul unui motor electric printr-un sistem de transmisie

şi un mecanism de impact.
Procedura de funcţionare este împărţită în două faze:
înşurubarea şi strângerea (mecanismul de impact în
acţiune). Mecanismul de impact este activat de înda­tă ce conexiunea înşurubată este strânsă şi ca atare
motorul este în sarcină, transferând puterea motorului
pentru impacturi rotative constante. La desfacerea şu­ruburilor sau piuliţelor procesul este inversat.

Cuplul depinde de durata impactului� Cuplul maxim
rezultă din suma tuturor cuplurilor individuale obţinute

61

prin impact. Cuplul maxim este atins după o durată de
impact de 3-5 secunde. După această perioadă, cuplul
de strângere creşte foarte puţin. Cu toate acestea, car­casa transmisiei se încălzeşte substanţial.

Încălzirea excesivă duce la uzarea com­ponentelor mecanismului de impact şi la
necesitatea unei cantităţi mari de lubri­ant.

Durata impactului va  determinată de cuplul necesar
pentru strângere. Cuplul atins trebuie vericat întot­deauna cu o cheie dinamometrică.

Recomandări referitoare la utilizarea

uneltei electrice

Introduceţi cheia tubulară în prindere nu­mai atunci când unealta este oprită.

Cuplul depinde de următorii factori:

• Proprietăţile de strângere ale piuliţelor / şurubu-
rilor�

• Tipul de suport (şaibă, arc, garnitură).

• Proprietăţile de strângere ale pieselor ce necesită

înşurubare / prindere.

• Condiţiile de lubriere la conexiunea şurub / bolţ.

Fixare dură - este necesară pentru aplicaţii de înşu­rubare metal pe metal cu ajutorul şaibelor. După o
perioadă de impact relativ scurtă se atinge cuplul ma­xim. Durata inutilă de impact poate duce la avarierea

uneltei�

Fixare cu arc - este necesară pentru aplicaţii de în­şurubare metal pe metal, cu utilizarea şaibelor cu arc,
arcurilor cu disc, cuie sau şuruburi/piuliţe cu cămaşă
conică precum şi atunci când se utilizează extensii.

Fixare delicată - este necesară pentru aplicaţii de în­şurubare precum metal pe lemn cu utilizarea şaibelor
din plumb sau bră ca suport.

Pentru xare cu arc sau delicată, cuplul maxim de
strângere este mai mic decât cel pentru xarea dură.
De asemenea, este necesară o durată mai mare de
impact. Durata impactului trebuie determinată prin tes­tări practice.

La temperaturi sub punctul de îngheţ, utilizaţi unealta
în gol aproximativ 3 minute pentru a îi îmbunătăţi ca­pacitatea de lubriere.

Măsuri de întreţinere a uneltei electrice /

Înainte de a executa orice lucrare asupra uneltei
electrice, scoateţi şa de alimentare din priză.

Curăţarea uneltei electrice

O condiţie indispensabilă pentru exploatarea pe ter­men lung a uneltei electrice este păstrarea acesteia
curată. Curăţaţi în mod regulat unealta electrică cu aer
comprimat prin găurile de aerisire 4�

Serviciul post-vânzare şi serviciul de tip aplicaţie

Serviciul nostru post-vânzare răspunde la întrebări­le dumneavoastră legate de întreţinerea şi repararea
produsului dumneavoastră, precum şi a pieselor de
schimb. Informaţii despre centrele de servicii, diagra­mele pieselor şi informaţii despre piesele de schimb pot
 găsite, de asemenea, la adresa: www.dwt-pt.com�

•

În mod obligatoriu, ambalajul nu trebuie supus niciu-

nui impact mecanic în timpul transportării.

• La descărcare / încărcare, nu este permisă utiliza­rea niciunui tip de tehnologie care funcţionează pe
principiul ambalajului de xare.

Componentele din plastic sunt etichetate pentru reci­clarea pe categorii�

Aceste instrucţiuni sunt tipărite pe hârtie reciclabilă,
fabricată fără clor.

măsuri preventive

Transportarea uneltelor

electrice

Protecţia

mediului

Materiile prime trebuie reciclate în loc să
e evacuate ca deşeuri.

Unealta, accesoriile şi ambalajul trebuie sor­tate în vederea reciclării ecologice.

Producătorul îşi rezervă dreptul de a aduce modicări.

Română

62

Технически характеристики на електрическия инструмент

Пневматичен ключ SS06-22 SS06-24

Код електроинструмент

Номинална мощност [W] 600 600

Изходна мощност [W] 320 320

Сила на тока при напрежение

Обороти на празния ход [min-1] 1900 1700

Въртящ момент [Nm] 150-300 450-500

Честота на удара [min-1] 2600 2400

Мин. диаметър на винтове

Макс. диаметър на винтове

Тип инструментен държач

Тегло

Клас на безопасност

Звуково налягане [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[inches]

[mm]

[inches]

[mm]

[inches]

[kg]

[lb]

виж. страница 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Акустична мощност [dB(A)]

Вибрация [m/s2] — —

Информация

за шум

Винаги носете защитни слушал­ки, ако звуковото налягане надви­шава 85 dB(A).

Декларация за

съответствие

С пълна отговорност ние декларираме, че описа­ният в раздела "Технически характеристики на
електрическия инструмент" съответства на
всички валидни изисквания на директиви­те 2006/42/EC, включително на измененията им
и покрива изискванията на стандартите:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Мениджър Wu Cunzhen
сертификация

* - за електроинструменти с напрежение 220-230 V�

Merit Link International AG

Stabio, Швейцария, 25.09.2020

доведе до електрически удар, пожар и / или сери­озно нараняване.

Запазете всички предупреждения и инструк­ции за бъдещи справки.

Терминът "електроинструмент" в предупрежде­нията се отнася до Вашия, свързан в електриче­ската мрежа (кабелен) електро инструмент или
работещ с батерия (безжичен) електроинстру­мент.

Български

63

— —

Основни правила

за безопасност

ПРЕДУПРЕЖДЕНИЕ - За да намалите
риска от нараняване, потребителят
трябва да прочете наръчника с ин­струкции!

ПРЕДУПРЕЖДЕНИЕ! Прочетете всич­ки предупреждения за безопасност и
инструкции. Неспазването на преду-

прежденията и инструкциите може да

Безопасност на работната зона

• Поддържайте работната зона чиста и до-

бре осветена. Разхвърляни или тъмни зони пре-

дизвикват инциденти.

• Не работете с електроинструменти в екс-
плозивни атмосфери, като при наличието на
възпламеними течности, газове и прах. Елек-

троинструментите създават искри, които може
да подпалят прах или изпарения.

• Дръжте децата и околните далеч при рабо-
та с електроинструменти. Отвличането на

вниманието може да причини загуба на контрол.

Електрическа безопасност

• Щепселите на електроинструментите
трябва да съответстват на контактите.
Никога не модифицирайте по никакъв на­чин щепсел. Не използвайте каквито и да е
адаптери със заземени (занулени) електро­инструменти. Немодифицираните щепсели и

съответстващи контакти ще намалят риска от
електрически удар.

• Избягвайте контакт на тялото със зазе-
мени или занулени повърхности, като тръби,
радиатори, фризери и хладилници. Съществу-

ва повишен риск от електрически удар, ако тяло­то Ви бъде заземено или занулено.

• Не излагайте електроинструментите на
въздействието на дъжд, влажна среда. Вода-

та, влизаща в електроинструмента ще повиши
риска от електрически удар.

• Не повреждайте кабела. Никога не използ-
вайте кабела за носене, дърпане или изключ­ване от мрежата на електроинструмент.
Дръжте кабела далеч от топлина, масло, ос­три ръбове или подвижни части. Повреден или

заплетен кабел повишават риска от електриче­ски удар.

• При работа с електроинструменти на от-
крито, използвайте удължителен кабел, под­ходящ за употреба на открито. Използването

на подходящ кабел за външна употреба намалява
риска от електрически удар.

• Ако работата с електроинструмент на
влажно място не може да се избегне, използ­вайте устройство за диференциална токова
защита (RCD) на захранването. Използването

на RCD намалява риска от електрически удар.
ЗАБЕЛЕЖКА! Терминът "устройство за дифе­ренциална токова защита (RCD)" може да бъде
заменен с термина "верижен прекъсвач за неиз­правно заземяване (GFCI)" или "верижен прекъс­вач за утечка на земя (ELCB)".

• Предупреждение! Никога не докосвайте изло­жени метални повърхности на предавателната
кутия, екрана и пр., защото докосването на ме­тални повърхности ще повлияе на електромаг­нитната вълна, като по този начин причини по­тенциално нараняване и инциденти.

Лична безопасност

• Бъдете внимателни, гледайте какво прави-
те и като цяло бъдете предпазливи при ра­бота с електроинструменти. Не използвайте
електроинструмента, когато сте изморени
или под въздействието на лекарства, алко-

Български

хол или медикаменти. Момент на невнимание

по време на работа с електроинструменти може
да доведе до сериозни персонални наранявания.

• Използвайте лични предпазни средства.

Винаги носете защита за очите. Предпазно

оборудване като противопрахова маска, неплъз­гащи се обувки, каска и защита за слуха, използ­вани при подходящите условия ще намалят риск
от персонални наранявания.

• Предотвратете неволно стартиране. Уве-
рете се, че превключвателя е в изключено
положение, преди да свържете захранването
и / или батерията, вдигнете или носите ин­струмента. Носенето на електроинструменти

с пръст на превключвателя или включване на
такива към мрежата, когато превключвателя е
включен, води до инциденти.

• Отстранете всички ключове за настройка
или гаечни ключове, преди да включите елек­троинструмента. Гаечен ключ или друг ключ,

прикачен към въртящата се част на електроин­струмента може да доведе до лично нараняване.

• Не се протягайте. Стъпете добре на кра-
ката и поддържайте баланс по всяко време.

Това позволява по-добър контрол върху електро­инструмента и при неочаквани ситуации.

• Обличайте се подходящо. Не носете раз-
хлабени дрехи или бижута. Дръжте косата
си, дрехите и ръкавиците далеч от подвижни
части. Разхлабени дрехи, бижута или дълга коса

могат да бъдат захванати от подвижни части.

• Ако са предоставени устройства за свърз-
ване към прахова екстракция и устройства за
събиране на прах, уверете се, че те са свър­зани и използвани правилно. Използването на

аспирация може да намали опасностите, свърза­ни с прах.

• Не позволявайте честата употреба на
електроинструменти да води до игнориране
на принципите за безопасност. Небрежните

действия може да причинят наранявания в рам­ките на секунда.

• Предупреждение! По време на работа елек­троинструментите може да произведат елек­тромагнитно поле. Това поле може, при някои
обстоятелства, да повлияе на активни и пасив­ни медицински импланти. За да намалите риска
от сериозни или фатални наранявания, ние пре­поръчваме лицата с медицински импланти да се
консултират с лекар и производителя на меди­цинския имплант, преди да работят с този елек­троинструмент.

Употреба и грижа за електрически инстру­мент

• Лицата със занижени психологически и мен­тални способности както и деца не могат да
работя с електроинструмента, ако те не са под
надзор на инструктирано за употребата на елек­троинструмента лице, отговорно за тяхната
сигурност.

• Не насилвайте електроинструмента. Из-
ползвайте правилият електроинструмент
за Вашите приложения. Правилният електро-

инструмент извършва работата по-добре и по­безопасно в диапазона, за който той е създаден.

• Не използвайте електроинструмент, ако
превключвателя не го включва или изключва.

64

Всички електроинструменти, които не могат
да бъдат контролирани с превключвателя си са
опасни и трябва да бъдат ремонтирани.

• Разскачете щепсела от контакта и / или
батерията от електроинструмента, преди
да правите каквито и да е регулирания, смя­на на аксесоари или съхраняване на електро­инструментите. Такива превантивни мерки за

безопасност намаляват риска от инцидентно
стартиране на електроинструмента.

• Съхранявайте електроинструменти в го-
товност, далеч от деца и не допускайте лица,
незапознати с електроинструмента или тези
инструкции да работят с електроинстру­мента. Електроинструментите са опасни, ако

попаднат в ръцете на необучени потребители.

• Поддържайте електроинструментите.
Проверете за неизравняване или биене на под­вижни части, счупване на части или каквито
и да е други условия, които може да повлияят
върху работата на електроинструментите.
Ако е повреден, ремонтирайте електроин­струмента преди работа с него. Много ин-

циденти настъпват поради лоша поддръжка на
електроинструментите.

• Поддържайте режещите инструменти ос-
три и чисти. Правилно поддържаните режещи

инструменти с остри режещи ръбове е по-малко
вероятно да заядат и с контролират по-лесно.

• Използвайте електроинструментите, ак-
сесоарите и накрайниците в съответствие
с тези инструкции, предвид работните усло­вия и извършваната работа. Употребата на

електроинструменти за операции, различни от
тези за които са предназначени може да доведе
до опасни ситуации.

• Поддържайте ръкохватките и повърхно-
стите за захващане сухи, чисти и без масло
и смазка. Хлъзгавите ръкохватки и повърхности

за захващане не позволяват безопасната работа
и контрола върху инструментите при неочаквани
ситуации.

• Имайте предвид, че когато работите с елек­троинструмент да държите допълнителната
ръкохватка правилно, което е полезно при кон­тролиране на електроинструмента. Ето защо,
правилното държане може да намали риска от
инциденти и наранявания.

Сервиз

• Сервизирайте своя електроинструмент в
квалифициран сервиз или от такова лице, из­ползвайки само идентични сменни части. Това

ще осигури поддържането на безопасността на
електроинструмента.

• Следвайте инструкциите за смазване и смяна
на аксесоари.

с кабел под напрежение може да бъде послужи
като проводник към оголените метални части на
електроинструмента и да доведе до електриче­ски удар.

• Носете предпазители за ушите при ударно

пробиване. Излагането на шум може да причини

загуба на слуха.

Ръководство за безопасност

при работа с електроинструменти

•

Когато работите с електроинструмента, Вие
трябва да бъдете внимателни и бдителни. Не
трябва да използвате електроинструмента, ко­гато се чувствате изморени или сте под влия­нието на анестезия, алкохол или лекарства.

• Не трябва да поставяте пръстите си вър­ху бутона на превключвателя, за да избегнете
стартирането на електроинструмента, когато
го местите.

• Когато монтирате винтове, трябва да се увери­те, че другите компоненти, които съответстват
на винтовете са напълно фиксирани и надеждни,
преди да работите с електроинструмента. Пре­включвателят трябва да бъде стартиран в без­опасно положение, което да позволява бързото
спиране в случай на сериозна вибрация или други
проблеми; трябва да се извърши поддръжка.

• Преди да започнете е необходимо да опреде­лите местоположението на скритото окабеля­ване, тръбопроводите за вода и газ. В случай на
повреда на електрическата кабелна мрежа или
комуналните уреди (например при завиване на
болтов винт) е твърде вероятно да се стигне
до сериозни последици за живота и здравето на
работния персонал.

• Не използвайте обичайна втулка за гаечен
ключ, използвайте специално проектираната
втулка за ударен гайковерт. Втулката за уда­рен гайковерт е черна, твърда и няма да повреди
завиваният болт. Втулката, която не е за уда­рен гайковерт лесно може да се повреди и лесно
може да причини нараняване. Преди употреба се
уверете, че втулката няма пукнатини или други
видими повреди.

• Смяната на конструкцията на накрайниците
за отвертка или за болтове, както и употреба­та на разглобяеми компоненти или аксесоари,
които не са подходящи за този електроинстру­мент е забранено.

• По време на работа електроинструмента
може да отскочи (внезапен тласък); с оглед из­бягване на опасни ситуации (например загуба на
баланс), дръжте здраво инструмента в ръцете
си застанете стабилно.

• Когато, работите с малки заготовки, чиято
маса не е достатъчна за осигуряване на необхо­димото фиксиране, използвайте стяги.

Специални предупреждения

за безопасност

•

Дръжте електроинструмента за грайфер­ните повърхности, когато извършвате опе­рация с режещ аксесоар, който може да влезе
в контакт с окабеляване или със собствения
си кабел. Режещият аксесоар, влязъл в контакт

Български

Символи, използвани

в наръчника

Следните символи са използвани в наръчника
за експлоатация, моля, запомнете значението
им. Правилната интерпретация на символите
ще ви позволи правилна и безопасна употреба
на електроинструмента.

65

Символ Значение

Пневматичен ключ

R

F

Раздели, маркирани със
сиво - мека ръкохватка (с
изолационна повърхност).

Стикер със сериен но­мер:

SS ... - модел;
XX - дата на производ­ство;
XXXXXXX - сериен номер.

Символ Значение

Знакът удостоверява, че
продукта съответства
на основните изисквания
на директивите на ЕС и
хармонизираните стан­дарти на ЕС.

Не изхвърляйте електро­инструмента в контей­нер за домакински отпа­дъци.

Предназначение на електроинструмент

DWT

Прочетете всички регла­менти и инструкции за
безопасност.

Носете предпазни очила.

Носете защита за слуха.

Носете противопрахова
маска.

Разкачете електроин­струмента от електриче­ската мрежа преди инста­лиране или регулиране.

Посока на движение.

Посока на въртене.

Блокиран.

Отключен.

Двойна изолация / клас на
безопасност.

Внимание. Важно.

Български

Електроинструментът е предназначен за затя­гане и разхлабване на гайки и болтове.
Зоната на прилагане на инструмента може да
бъде разширена чрез използване на допълнител­ни аксесоари.

Елементи на устройството на

електроинструмента

1

Превключвател вкл. / изкл. (функция за обръ­щане)

2 Корпус
3 Държач на инструмент
4 Вентилационни отвори
5 Допълнителна дръжка *

6 Палец *

7 Гаечен ключ със сменяеми битове *
8 Затягащ пръстен (гума) *

* Принадлежности

Изброените, а също така и изобразените при­надлежности, частично не влизат в компле­кта за доставка.

Монтиране и регулиране на

компонентите на електроинструмента

Преди изпълнение на всички процедури, задъл­жително изключете уреда от контакта.

Монтаж на гаечен ключ със сменяеми битове /
разглобяване (виж. фиг. 1)

• Докато монтирате, инсталирайте гаечен

ключ 7 в държача за инструменти 2, както е пока­зано на фигура 1.

• Операциите за разглобяване извършете в об-

ратен ред.

Допълнителна дръжка (виж. фиг. 2)

[SS06-24]

При работа винаги използвайте ръкохватка 5�
Допълнителната дръжка 5 може да се постави в
удобно за работника положение.

66

• Разхлабете допълнителната дръжка 5 както е

показано на схема 2.1.

• Поставете допълнителната дръжка 5 в жела-

ното положение (виж. фиг. 2.2).

• Затегнете допълнителната дръжка 5 както е

показано на схема 2.3.

Първоначална работа

на електроинструмент

Винаги използвайте захранване с правилно
напрежение: напрежението на електрозахранва­нето трябва да съвпада с посочената информа­ция на идентификационната табела на електро­инструмента.

Включване / изключване
на електроинструмент

Въртене на дясно

Натиснете и задръжте бутона вкл. / изкл. 1 от
долната страна ("F", виж. фиг. 3), за да изключи­те - освободете.

Въртене на ляво

Натиснете и задръжте бутона вкл. / изкл. 1 от
горната страна ("R", виж. фиг. 4), за да изключи­те - освободете.

Функции на дизайна на
електроинструмента

Държачът за инструмент 2 със гаечният ключ 7
се задвижват с електромотор чрез предавате­лен и ударен механизъм.
Работната процедура е разделена на две фази:
Завиване и затягане (работа на ударен механи­зъм). Ударният механизъм се активира веднага
щом завитото съединение започне да се затяга
и това натоварване включва мотора, преобразу­вайки мощността на мотора в развномерни ро­тационни удари. Когато разхлабвате винтове
или гайки, процесът е обратен.

Въртящият момент зависи от продължителнос­тта на удара. Максималният въртящ момент
се постига в резултат от сумата от всички ин­дивидуални въртящи моменти постигнати при
ударното действие. Максималният въртящ мо­мент се постига след продължителност на удар­но действие от 3-5 секунди. След тази продължи­телност, въртящият момент се увеличава само
минимално. Все пак, кожуха на трансмисията се
загрява осезаемо.

Последствията от прекаленото заг­ряване са силно износване на всички
ударни компоненти на механизма и
голяма нужда от смазване.

Продължителността на ударно действие трябва
да бъде определено за всеки необходим въртящ
момент. Реално постигнатият въртящ момент
на затягане винаги трябва да бъде проверяван с
динамометричен ключ.

Български

Препоръки при работа с

електроинструмент

Поставете гаечният ключ в държача
за инструмент само след като елек­троинструмента е изключен.

Въртящият момент зависи от следните
фактори:

• Свойствата на якост на винтовете / гайките.

• Типа на подложка (шайба, дискове пружина (кон-

трай гайка), уплътнение).

• Свойствата на якост на материалите, които

се завиват / съединяват с болтове.

• Условията за смазване на винтовите / болто-

вите съединения.

Твърда опорна повърхност - се получава от
съединяване на метал с метал с винт, с помо­щта на шайби. След сравнително кратка продъл­жителност на ударното действие се постига
максимален въртящ момент на затягане. Ненуж­ното продължително ударно действие причинавя
само повреди на машината.

Пружинна опорна повърхност - се получава от
съединяване на метал с метал чрез винт, но с
употребата на пружинни шайби, дискови пружини
(контра шайби), щифтове или винтове / гайки с
конични седла, както и при употребата на удъл­жения.

Мека опорна повърхност - се получава при упо­требата на винтове, напр., метал в дърво или
когато се използват медни шайби или фибърни
шайби като опора.

За опорни повърхности с пружина, както и за
мека опорна повърхност, максималният въртящ
момент на затягане е по-нисък, отколкото за
твърта опорна повърхност. Освен това, разбира
се е необходимо по-дълго ударно действие. Про­дължителността на ударно действие трябва да
бъде определена чрез практически тест.
При температури под точката на замръзване,
пуснете машината за прибл. 3 минути без нато­варване, за да подобрите капазитетът и на смаз­ване.

Техническо обслужване / профилактика на

Преди изпълнение на всички процедури, задъл­жително изключете уреда от контакта.

Почистване на електроинструмента

Необходимо условие за дълготрайното използ­ване на електроинструмента е той да бъде
поддържан чист. Редовно обдухвайте електроин­струмента с въздух под налягане през въздушни­те отвори 4�

Следпродажбено обслужване и приложно об­служване

Нашето следпродажбено обслужване отговаря
на въпросите ви относно поддръжката и ремон­та на нашите продукти, както и за резервни

67

електроинструмент

части. Информация относно сервизните цен­трове, диаграми на части и информация за ре­зервни части могат да бъдат намерени на адрес:

www.dwt-pt.com.

Транспортиране на

електроинструментите

•

Категорично не изпускайте и не допускайте
каквито и да е механични удари по опаковката по
време на транспорт.

• При разтоварване / товарене не е позволено да
се използва технология от какъвто и да е вид,
която работи на принципа на защипване на опа­ковките.

Защита на

околната среда

Рециклирайте суровините, вместо
да ги изхвърляте.

Електроинструментът, допълнител-

трябва да се сортират за рециклиране по еколо­гичен начин.
Пластмасовите компоненти са обозначени по ка­тегории за рециклиране.
Настоящото ръководство за експлоатация е на­печатано на рециклирана хартия без хлор.

ните принадлежности и опаковката

Възможно е извършването на промени.

Български

68

Προδιαγραφές ηλεκτρικού εργαλείου

Κρουστικό κλειδί SS06-22 SS06-24

Κωδικός ηλεκτρικού εργαλείου

Ονομαστική ισχύς [W] 600 600

Αποδιδόμενη ισχύς [W] 320 320

Ένταση ρεύματος και τάση

Ταχύτητα περιστροφής χωρίς φορτίο [min-1] 1900 1700

Ροπή [Nm] 150-300 450-500

Ρυθμός κρούσης [min-1] 2600 2400

Ελάχ. διάμετρος βιδών

Μέγ. διάμετρος βιδών

Τύπος υποδοχής εργαλείων

Βάρος

Κλάση ασφαλείας

Ηχητική πίεση [dB(A)] — —

[110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz]

110-127 V [A]
220-230 V [A]

[mm]

[ίντσες]

[mm]

[ίντσες]

[mm]

[ίντσες]

[kg]

[lb]

δείτε τη σελίδα 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Ακουστική ισχύς [dB(A)]

Σταθμισμένη δόνηση [m/s2] — —

Πληροφορίες για

θόρυβο

Να φοράτε ωτασπίδες για την προστα­σία των οργάνων ακοής σε συνθήκες με
επίπεδο της ηχητικής στάθμης άνω
των 85 dB(A).

Η αντιστοιχία στα

απαραίτητα πρότυπα

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν
που περιγράφεται στα "Προδιαγραφές ηλεκτρικού ερ­γαλείου" αντιστοιχεί σε όλες τις σχετικές διατάξεις των
οδηγιών 2006/42/EC συμπεριλαμβανομένων των αλ­λαγών τους και ταυτίζεται με τα ακόλουθα πρότυπα:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Διαχειριστής Wu Cunzhen
πιστοποίησης

* - για ηλεκτρικά εργαλεία με τάση 220-230 V�

Merit Link International AG

Stabio, Ελβετία, 25.09.2020

προκαλέσει ηλεκτροπληξία, πυρκαγιά ή / και σοβαρή
βλάβη.

Αποθηκεύστε όλες τις προειδοποιήσεις και τις
οδηγίες για μελλοντική αναφορά.

Ο όρος "ηλεκτρικό εργαλείο" στις προειδοποιήσεις
αναφέρεται στο δικό σας ηλεκτρικό εργαλείο (με κα­λώδιο) που λειτουργεί στο δίκτυο ισχύος ή το ηλε­κτρικό εργαλείο που λειτουργεί με μπαταρία (χωρίς
καλώδιο).

Ελληνικά

69

— —

Κανόνες

γενικής ασφάλειας

ΠΡΟΣΟΧΗ - Για τη μείωση του κινδύνου
τραυματισμού, ο χρήστης πρέπει να δια­βάσει το εγχειρίδιο οδηγιών!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις
προειδοποιήσεις ασφαλείας και όλες
τις οδηγίες. Η μη τήρηση των προ-

ειδοποιήσεων και οδηγιών μπορεί να

Ασφάλεια χώρου εργασίας

• Διατηρείτε το χώρο εργασίας καθαρό και καλά
φωτισμένο. Σε ακατάστατες ή σκοτεινές περιοχές μπο-

ρεί να προκληθούν ατυχήματα.

• Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε
εκρηκτικές ατμόσφαιρες, όπως είναι η παρουσία
εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά

εργαλεία δημιουργούν σπινθήρες που μπορεί να προ­καλέσουν ανάφλεξη της σκόνης ή αναθυμιάσεις.

• Κρατήστε τα παιδιά και τους παρευρισκόμενους
μακριά, όταν χρησιμοποιείτε ένα ηλεκτρικό εργα­λείο. Τυχόν απόσπαση της προσοχής μπορεί να σας

αναγκάσει να χάσετε τον έλεγχο.

Ηλεκτρική ασφάλεια

• Τα φις του ηλεκτρικού εργαλείου πρέπει να
ταιριάζουν στην πρίζα. Μην τροποποιείτε ποτέ το
φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε
τυχόν προσαρμογέα φις με ηλεκτρικά εργαλεία
που έχουν γείωση. Τα μη τροποποιημένα φις και οι

κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπλη­ξίας.

• Αποφεύγετε την επαφή του σώματος με γειωμέ-
νες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζί­νες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτρο-

πληξίας εάν το σώμα σας είναι γειωμένο.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή
ή σε υγρές συνθήκες. Το νερό που εισέρχεται σε ένα

ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξί­ας.

• Μην κακομεταχειρίζεστε το καλώδιο. Ποτέ μην
χρησιμοποιείτε το καλώδιο για τη μεταφορά, για να
τραβάτε ή να αποσυνδέετε το ηλεκτρικό εργαλείο.
Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι,
αιχμηρές άκρες ή κινούμενα μέρη. Κατεστραμμένα

ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτρο­πληξίας.

• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε
εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώ­διο επέκτασης κατάλληλο για εξωτερική χρήση. Η

χρήση ενός καλωδίου κατάλληλου για εξωτερική χρήση
μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Εάν η χρήση του ηλεκτρικού εργαλείου σε μία
υγρή τοποθεσία είναι αναπόφευκτη, χρησιμοποι­ήστε μια διάταξη προστασίας ρεύματος διαρροής
(RCD). Η χρήση ενός RCD μειώνει τον κίνδυνο ηλε-

κτροπληξίας. ΣΗΜΕΙΩΣΗ! Ο όρος "διάταξη προστα­σίας ρεύματος διαρροής (RCD)" μπορεί να αντικατα­σταθεί από τον όρο "διακόπτη κυκλώματος βλάβης
γείωσης" (GFCI) ή "αυτόματο διακόπτη διαφορικής
προστασίας (ELCB)".

• Προειδοποίηση! Ποτέ μην αγγίζετε τις εκτεθειμέ­νες μεταλλικές επιφάνειες επί του κιβωτίου ταχυτήτων,
ασπίδας, και ούτω καθεξής, διότι αγγίζοντας μεταλλικές
επιφάνειες θα προκαλούσατε παρεμβολή με το ηλε­κτρομαγνητικό κύμα, προκαλώντας έτσι πιθανή ή ζημία
ή ατυχήματα.

Ατομική προστασία

• Να είστε σε ετοιμότητα, να βλέπετε αυτό που κά-
νετε και να χρησιμοποιείτε την κοινή λογική όταν
χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μη χρη­σιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρα­σμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή

Ελληνικά

φαρμάκων. Μια στιγμή απροσεξίας κατά τη λειτουργία

ηλεκτρικών εργαλείων μπορεί να προκαλέσει σοβαρό
τραυματισμό.

• Χρησιμοποιείτε μέσα ατομικής προστασίας. Να

φοράτε πάντα προστατευτικά γυαλιά. Προστατευτι-

κός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθη­τικά υποδήματα ασφαλείας, κράνος, ή προστασίας της
ακοής που χρησιμοποιούνται στις αντίστοιχες συνθή­κες μειώνουν τις σωματικές βλάβες.

• Αποτρέψτε την ακούσια εκκίνηση. Βεβαιωθείτε
ότι ο διακόπτης βρίσκεται στη θέση off πριν από τη
σύνδεση με την πηγή τροφοδοσίας και / ή της μπα­ταρίας, όταν σηκώνετε ή μεταφέρετε το εργαλείο.

Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας
στο διακόπτη ή η ενεργοποίηση ηλεκτρικών εργαλείων
με ενεργοποιημένο τον διακόπτη είναι πιθανό να προ­καλέσει ατυχήματα.

• Αφαιρέστε τυχόν κουμπιά ρύθμισης ή κλειδιά
πριν θέσετε το εργαλείο σε λειτουργία. Ένα κλειδί ή

ένα κουμπί που συνδέεται με ένα περιστρεφόμενο μέ­ρος του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε
τραυματισμό.

• Μην τεντώνετε. Κρατήστε το κατάλληλο πάτημα
και ισορροπία ανά πάσα στιγμή. Αυτό επιτρέπει τον

καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε απρό­σμενες καταστάσεις.

• Ντυθείτε κατάλληλα. Μην φοράτε φαρδιά ρούχα
ή κοσμήματα. Κρατήστε τα μαλλιά σας, τα ρούχα
και τα γάντια μακριά από τα κινούμενα μέρη. Τα

φαρδιά ρούχα, κοσμήματα ή μακριά μαλλιά μπορεί να
πιαστούν στα κινούμενα μέρη.

• Αν παρέχονται εξαρτήματα για την σύνδεση σε
εγκαταστάσεις για την απομάκρυνση και τη συλλο­γή σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένα και
χρησιμοποιούνται σωστά. Η χρήση της συλλογής

σκόνης μπορεί να μειώσει τους κινδύνους που σχετί­ζονται με τη σκόνη.

• Μην αφήνετε την οικειότητα που έχει αποκτηθεί
από τη συχνή χρήση των εργαλείων σας να σας
κάνει αυτάρεσκους και να αγνοήσετε τις αρχές
ασφαλείας εργαλείου. Μια απρόσεκτη ενέργεια μπο-

ρεί να προκαλέσει σοβαρό τραυματισμό μέσα σε ένα
κλάσμα του δευτερολέπτου.

• Προειδοποίηση! Τα ηλεκτρικά εργαλεία μπορεί να
παράγουν ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρ­κεια της λειτουργίας. Αυτό το πεδίο μπορεί υπό ορισμέ­νες συνθήκες να παρεμβαίνει σε ενεργητικά ή παθητι­κά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο
σοβαρού ή θανάσιμου τραυματισμού, συνιστούμε στα
άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το
γιατρό τους και το κατασκευαστή των ιατρικών εμφυ­τευμάτων πριν από τη λειτουργία αυτού του ηλεκτρικού
εργαλείου.

Χρήση ηλεκτρικών εργαλείων και φροντίδα

• Τα άτομα με μειωμένες ψυχοσωματικές ή ψυχικές
ικανότητες, καθώς και τα παιδιά δεν μπορούν να χρη­σιμοποιούν το ηλεκτρικό εργαλείο, αν δεν εποπτεύ­ονται ή αν δεν καθοδηγούνται σχετικά με τη χρήση
του εργαλείου από άτομο υπεύθυνο για την ασφάλειά
τους.

• Μην πιέζετε το ηλεκτρικό εργαλείο. Χρησιμοποι-
ήστε το σωστό εργαλείο για την εφαρμογή σας.

Το κατάλληλο ηλεκτρικό εργαλείο θα κάνει τη δουλειά
καλύτερα και ασφαλέστερα στο ρυθμό για τον οποίο
σχεδιάστηκε.

70

• Μη χρησιμοποιείτε το εργαλείο αν ο διακόπτης

δεν ενεργοποιείται και απενεργοποιείται. Κάθε

ηλεκτρικό εργαλείο που δεν μπορεί να ελεγχθεί με
το διακόπτη είναι επικίνδυνο και πρέπει να επισκευ­αστεί.

• Αποσυνδέστε το φις από την πρίζα και / ή την
μπαταρία από το ηλεκτρικό εργαλείο πριν κάνετε
οποιεσδήποτε ρυθμίσεις, αλλάξετε εξαρτήματα ή
αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτά τα προ-

ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξε­κινήσει το ηλεκτρικό εργαλείο κατά λάθος.

• Αποθηκεύετε τα εργαλεία μακριά από τα παιδιά
και μην αφήνετε τα άτομα που δεν είναι εξοικειωμέ­να με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες
να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλε-

κτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαι­δευμένων χρηστών.

• Διατηρήστε τα ηλεκτρικά εργαλεία. Ελέγξτε την
ευθυγράμμισή τους ή το μπλοκάρισμα των κινού­μενων μερών, τη θραύση των εξαρτημάτων και
οποιαδήποτε άλλη κατάσταση που μπορεί να επη­ρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε
περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει
να επισκευαστεί πριν από τη χρήση. Πολλά ατυχή-

ματα προκαλούνται από κακή συντήρηση των ηλεκτρι­κών εργαλείων.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθα-
ρά. Τα σωστά διατηρημένα εργαλεία κοπής με κοφτε-

ρές ακμές κοπής είναι λιγότερο πιθανό να μπλοκάρουν
και να είναι πιο εύκολο να ελεγχθούν.

• Χρησιμοποιήστε το ηλεκτρικό εργαλείο, τα
εξαρτήματα και τα κομμάτια του εργαλείου κτλ
σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας
υπόψη τις συνθήκες εργασίας και τις εργασίες
που πρέπει να εκτελεστούν. Η χρήση του ηλεκτρι-

κού εργαλείου για εργασίες διαφορετικές από εκείνες
που προορίζονται μπορεί να οδηγήσει σε μια επικίν­δυνη κατάσταση.

• Κρατήστε τις λαβές και τις επιφάνειες λαβής
στεγνές, καθαρές και απαλλαγμένες από λάδια και
γράσα. Οι γλιστερές λαβές και επιφάνειες λαβής δεν

επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργα­λείου σε απρόσμενες καταστάσεις.

• Σημειώστε ότι όταν λειτουργεί ένα ηλεκτρικό ερ­γαλείο, παρακαλούμε κρατήστε τη βοηθητική λαβή
σωστά, η οποία είναι χρήσιμη για τον έλεγχο του ηλε­κτρικού εργαλείου. Ως εκ τούτου, ο σωστός χειρισμός
μπορεί να μειώσει τον κίνδυνο ατυχημάτων ή τραυμα­τισμών.

Συντήρηση

• Να προτιμάτε για τη συντήρηση του ηλεκτρικού
εργαλείου από κατάλληλα εκπαιδευμένα άτομα και
να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Αυτό

θα εξασφαλίσει την ασφάλεια του ηλεκτρικού εργαλεί­ου.

• Ακολουθήστε τις οδηγίες για τη λίπανση και αλλαγή
εξαρτημάτων.

το καλώδιο. Το εξάρτημα κοπής που έρχεται σε επαφή
με ένα "ζωντανό" καλώδιο μπορεί να κάνει τα εκτεθειμέ­να μεταλλικά μέρη του ηλεκτρικού εργαλείου "ζωντανά"
και αυτό θα μπορούσε να προκαλέσει στον χειριστή
ηλεκτροπληξία.

• Να φοράτε ωτασπίδες κατά το τρύπημα με κρού-

ση. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώ-

λεια ακοής.

Κατευθυντήριες γραμμές για την ασφάλεια κατά

τη λειτουργία του ηλεκτρικού εργαλείου

•

Κατά τη λειτουργία του ηλεκτρικού εργαλείου πρέπει
να προσέχετε και να είστε σε επαγρύπνηση. Δεν θα
πρέπει να χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν
αισθάνεστε κόπωση ή υπό την επήρεια αναισθησίας,
οινοπνεύματος ή φαρμάκων.

• Δεν πρέπει να τοποθετήσετε τα δάχτυλά σας στο
κουμπί διακόπτη για να αποφύγετε την άθελη εκκίνηση
του ηλεκτρικού εργαλείου όταν αυτό κινείται.

• Κατά την τοποθέτηση βιδών, πρέπει να βεβαιωθείτε
ότι άλλα στοιχεία που ταιριάζουν στις βίδες είναι πλή­ρως σταθερά και αξιόπιστα πριν χρησιμοποιήσετε το
ηλεκτρικό εργαλείο. Ο διακόπτης πρέπει να εκκινείται
σε θέση ασφαλείας και το ηλεκτρικό εργαλείο να λει­τουργεί για 30 δευτερόλεπτα, το οποίο θα πρέπει να
σταματά αμέσως σε περίπτωση σοβαρών κραδασμών
ή άλλου προβλήματος. Θα πρέπει να γίνεται διευθέτη­ση για συντήρηση.

• Πριν ξεκινήσετε, πρέπει να προσδιορίσετε τη θέση
εντοιχισμένων αγωγών ηλεκτρισμού, ύδρευσης και αέ­ριου. Σε περίπτωση ζημίας στην ηλεκτρική καλωδίωση
ή σε λοιπές εγκαταστάσεις (για παράδειγμα, κατά το
βίδωμα ενός μπουλονιού με παξιμάδι), είναι πιθανό να
υπάρξουν σοβαρές συνέπειες για τη ζωή και την υγεία
του χειριστή.

• Μην χρησιμοποιείτε το συνηθισμένο σωληνωτό κλει­δί, χρησιμοποιήστε το ειδικά σχεδιασμένο στέλεχος
για εργαλείο περικοχλίων. Το στέλεχος του εργαλείου
περικοχλίων είναι μαύρο, σκληρό και δεν βλάπτει το
κοχλία. Το στέλεχος που δεν ταιριάζει με το εργαλείο
περικοχλίων είναι εύκολο να καταστραφεί, και εύκολο
να προκαλέσει προσωπικό τραυματισμό. Πριν από τη
χρήση, βεβαιωθείτε ότι το στέλεχος δεν έχει ρωγμές ή
άλλες ορατές βλάβες.

• Απαγορεύονται να τροποποιούνται οι μύτες ή τα κα­ρυδάκια ως προς την κατασκευή τους καθώς και να
χρησιμοποιούνται αποσπώμενα εξαρτήματα ή αξεσου­άρ που δεν είναι κατάλληλα για το συγκεκριμένο ηλε­κτρικό εργαλείο.

• Μπορεί να προκληθεί κλότσημα (απότομο τίναγμα
του ηλεκτρικού εργαλείου) κατά τη διάρκεια της λει­τουργίας. Προς αποφυγή επικίνδυνων καταστάσεων
(για παράδειγμα, απώλεια της ισορροπίας), κρατάτε
σταθερά το εργαλείο στα χέρια σας διατηρώντας στα­θερή ισορροπία.

• Κατά την εργασία με μικρά ακατέργαστα κομμάτια,
το βάρος των οποίων δεν διασφαλίζει την απαραίτητη
στερέωση, να χρησιμοποιείτε ειδικά εξαρτήματα σύ­σφιγξης.

προειδοποιήσεις ασφάλειας

•

Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμέ­νες επιφάνειες πιασίματος, κατά την εκτέλεση μιας
λειτουργίας όπου το κοπτικό εξάρτημα μπορεί να
έρθει σε επαφή με κρυμμένα καλώδια ή το ίδιο του

Ειδικές

Ελληνικά

Τα σύμβολα που χρησιμοποιούνται

στο εγχειρίδιο

Τα παρακάτω σύμβολα χρησιμοποιούνται στο εγχειρί­διο λειτουργίας, θυμηθείτε τη σημασία τους. Η σωστή
ερμηνεία των συμβόλων θα επιτρέψει τη σωστή και
ασφαλή χρήση του ηλεκτρικού εργαλείου.

71

Σύμβολο Έννοια

Κρουστικό κλειδί

R

F

Τμήματα γκρίζο - μαλακή
λαβή (με μονωμένη επιφά­νεια).

Σύμβολο Έννοια

Ένα σήμα που πιστοποιεί
ότι το προϊόν συμμορφώνε­ται με τις βασικές απαιτήσεις
των οδηγιών της ΕΕ και των
εναρμονισμένων προτύπων
της ΕΕ.

Αυτοκόλλητο σειριακού
αριθμού:

SS ... - μοντέλο;
ΧΧ - ημερομηνία κατασκευ­ής;
ΧΧΧΧΧΧΧ - σειριακός αριθ­μός.

Διαβάστε όλους τους κανο­νισμούς ασφαλείας και τις
οδηγίες.

Φορέστε γυαλιά προστασί­ας.

Φορέστε προστατευτικά αυ­τιών.

Να φοράτε μάσκα για τη σκό­νη.

Αποσυνδέστε το ηλεκτρικό
εργαλείο από την πρίζα πριν
από την εγκατάσταση ή ρύθ­μιση.

Κατεύθυνση της κίνησης.

Κατεύθυνση περιστροφής.

Κλειδωμένο.

Ξεκλείδωτο.

Διπλή μόνωση / κατηγορία
προστασίας.

Προσοχή. Σημαντικό.

Ελληνικά

Μην πετάτε το ηλεκτρικό ερ­γαλείο σε στο δοχείο οικια­κών απορριμμάτων.

Περιγραφή ηλεκτρικού

εργαλείου DWT

Το ηλεκτρικό εργαλείο προορίζεται για το σφίξιμο και τη
χαλάρωση παξιμαδιών και βιδών.
Το πεδίο εφαρμογών του εργαλείου μπορεί να επεκτα­θεί με τη χρήση πρόσθετων αξεσουάρ.

Εξαρτήματα ηλεκτρικού

εργαλείου

1

Διακόπτης ενεργοποίησης / πενεργοποίησης (λει­τουργία αντιστροφής κίνησης)

2 Σώμα
3 Υποδοχή εργαλείων
4 Σχισμές αερισμού
5 Βοηθητική λαβή *

6 Πείρος *

7 Καρυδάκι *
8 Δακτύλιος συγκράτησης (ελαστικός) *

* Προαιρετικός εξοπλισμός

Δεν περιλαμβάνονται στο βασικό εξοπλισμό όλα
τα εξαρτήματα που απεικονίζονται ή αναφέρο­νται.

Τοποθέτηση και ρύθμιση εξαρτημάτων του

ηλεκτρικού εργαλείου

Πριν εκτελέσετε εργασίες στο ηλεκτρικό εργαλείο
πρέπει να το αποσυνδέσετε από το ρεύμα.

Πώς να τοποθετείτε / αφαιρείτε το καρυδάκι (βλ.
Σχ. 1)

• Κατά τη συναρμολόγηση, τοποθετήστε το καρυ-

δάκι 7 στην υποδοχή εργαλείων 2, όπως φαίνεται στο
σχήμα 1.

• Οι οδηγίες αποσυναρμολόγησης εκτελούνται με την

αντίστροφη σειρά.

Πρόσθετη λαβή (βλ. Σχ. 2)

[SS06-24]

Χρησιμοποιείτε πάντοτε την πρόσθετη λαβή 5 όταν
χειρίζεστε το εργαλείο. Η θέση της πρόσθετης λαβής 5

72

μπορεί να προσαρμοστεί ανάλογα με τις προτιμήσεις
του χρήστη.

• Ξεσφίξτε την πρόσθετη λαβή 5 όπως φαίνεται βλ.

Σχ. 2.1.

• Μετακινήστε την πρόσθετη λαβή 5 στη θέση που επι-

θυμείτε (βλ. Σχ. 2.2).

• Σφίξτε την πρόσθετη λαβή 5 όπως φαίνεται βλ.

Σχ. 2.3.

Έναρξη λειτουργίας των

ηλεκτρικών εργαλείων

Χρησιμοποιείτε πάντοτε τη σωστή τάση τροφοδοσίας:
η τάση τροφοδοσίας πρέπει να συμφωνεί με την τάση
που αναγράφεται στην πινακίδα του ηλεκτρικού εργα­λείου.

Ενεργοποίηση / απενεργοποίηση του

ηλεκτρικού εργαλείου

Δεξιόστροφη περιστροφή

Πατήστε και κρατήστε πατημένο το διακόπτη ενεργο­ποίησης / πενεργοποίησης 1 στο κάτω μέρος ("F", βλ.
Σχ. 3), για να απενεργοποιήσετε - αφήστε το.

Αριστερόστροφη περιστροφή

Πατήστε και κρατήστε πατημένο το διακόπτη ενεργο­ποίησης / πενεργοποίησης 1 στο πάνω μέρος ("R", βλ.
Σχ. 4), για να απενεργοποιήσετε - αφήστε το.

Σχεδιαστικά χαρακτηριστικά του ηλεκτρικού

εργαλείου

Η υποδοχή εργαλείων 2 με το καρυδάκι 7 παίρνει κίνη­ση από έναν ηλεκτροκινητήρα μέσω ενός μηχανισμού
κίνησης και κρούσης.
Η διαδικασία της εργασίας χωρίζεται σε δύο φάσεις:
Βίδωμα και σφίξιμο (κρουστικός μηχανισμός σε δρά­ση). Ο κρουστικός μηχανισμός ενεργοποιείται μόλις
σφίξει η βιδωτή σύνδεση και ο κινητήρας υποβληθεί
σε φορτίο, μετατρέποντας την ενέργεια του κινητήρα
σε σταθερές περιστροφικές κρούσεις. Κατά τη χαλά­ρωση βιδών ή παξιμαδιών, η διαδικασία είναι η αντί­στροφη.

Η ροπή εξαρτάται από τη διάρκεια της κρουστικής λει­τουργίας. Η μέγιστη ροπή που επιτυγχάνεται προκύ­πτει από το άθροισμα όλων των μεμονωμένων ροπών
που επιτυγχάνονται μέσω κρούσης. Η μέγιστη ροπή
επιτυγχάνεται ύστερα από 3-5 δευτερόλεπτα κρουστι­κής λειτουργίας. Μετά το χρόνο αυτόν, η ροπή σύσφι­ξης αυξάνει μόνο ελάχιστα. Ωστόσο, η θερμοκρασία
του περιβλήματος του συστήματος μετάδοσης κίνησης
αυξάνει σημαντικά.

Οι συνέπειες της υπερθέρμανσης συ­νίστανται στη μεγάλη φθορά όλων των
εξαρτημάτων του κρουστικού μηχανι­σμού και στην υψηλή κατανάλωση λιπα­ντικού.

Η διάρκεια της κρουστικής λειτουργίας πρέπει να καθο­ρίζεται για κάθε απαιτούμενη ροπή σύσφιξης. Η ροπή

Ελληνικά

σύσφιξης που επιτυγχάνεται πραγματικά πρέπει να
ελέγχεται πάντοτε με ροπόκλειδο.

Συστάσεις για το χειρισμό του ηλεκτρικού

εργαλείου

Τοποθετήστε το καρυδάκι στην υποδοχή
εργαλείων μόνο όταν το ηλεκτρικό εργα­λείο είναι απενεργοποιημένο.

Η ροπή εξαρτάται από τους εξής παράγοντες:

• Χαρακτηριστικά αντοχής των βιδών / παξιμαδιών.

• Τύπος στήριξης (ροδέλα, δισκοειδές ελατήριο, στε-

γανοποίηση).

• Τα χαρακτηριστικά αντοχής του υλικού που βιδώνε-

ται μαζί.

• Οι συνθήκες λίπανσης στη σύνδεση της βίδας / του

μπουλονιού.

Σκληρή έδραση - συναντάται σε εφαρμογές βιδώμα­τος μέταλλο σε μέταλλο με τη χρήση ροδελών. Η μέγι­στη ροπή επιτυγχάνεται ύστερα από σχετικά σύντομη
διάρκεια κρουστικής λειτουργίας. Η περιττή παρατε­ταμένη διάρκεια της κρουστικής λειτουργίας προξενεί
μόνο ζημία στο εργαλείο.

Έδραση με ελατήριο - συναντάται σε εφαρμογές βι­δώματος μέταλλο σε μέταλλο, ωστόσο με τη χρήση
ελατηριωτών ροδελών, δισκοειδών ελατηρίων, μπου­ζονιών ή βιδών/παξιμαδιών με κωνική έδρα καθώς επί­σης και κατά τη χρήση επεκτάσεων.

Μαλακή έδραση - συναντάται σε εφαρμογές βιδώμα­τος, π.χ. μέταλλο σε ξύλο, ή κατά τη χρήση ροδελών
μολύβδου ή ινών ως στήριγμα.

Στην περίπτωση της έδρασης με ελατήριο καθώς και
της μαλακής έδρασης, η μέγιστη ροπή σύσφιξης είναι
χαμηλότερη συγκριτικά με την περίπτωση της σκλη­ρής έδρασης. Επίσης, απαιτείται μεγαλύτερη διάρκεια
κρουστικής λειτουργίας. Η διάρκεια της κρουστικής
λειτουργίας πρέπει να καθορίζεται με πρακτικές δοκι­μές.
Σε θερμοκρασίες παγετού, αφήστε το εργαλείο να λει­τουργήσει επί 3 λεπτά περίπου χωρίς φορτίο, για να
βελτιωθεί η ικανότητα λίπανσής του.

Συντήρηση του ηλεκτρικού εργαλείου /

προληπτικά μέτρα

Πριν εκτελέσετε εργασίες στο ηλεκτρικό εργαλείο
πρέπει να το αποσυνδέσετε από το ρεύμα.

Καθαρισμός του ηλεκτρικού εργαλείου

Μια απαραίτητη προϋπόθεση για τη μακροχρόνια χρή­ση του εργαλείου είναι να διατηρείται καθαρό. Φυσάτε
τακτικά πεπιεσμένο αέρα στις σχισμές αερισμού 4 του
ηλεκτρικού εργαλείου.

Εξυπηρέτηση μετά την πώληση και παροχή υπη­ρεσιών

Η εξυπηρέτησή μας μετά την πώληση απαντά στις
ερωτήσεις σας σχετικά με τη συντήρηση και την επι­σκευή του προϊόντος σας, καθώς και με ανταλλακτικά.

73

Πληροφορίες σχετικά με τα κέντρα εξυπηρέτησης, δια­γράμματα και πληροφορίες ανταλλακτικών σχετικά με
τα ανταλλακτικά μπορείτε επίσης να βρείτε στην ιστοσε­λίδα: www.dwt-pt.com�

Μεταφορά των

ηλεκτρικών εργαλείων

•

Κατηγορηματικά να μην πέσει καμία μηχανική επί­δραση επί της συσκευασίας κατά τη μεταφορά.

• Κατά την εκφόρτωση / φόρτωση δεν επιτρέπεται να
χρησιμοποιήσετε οποιοδήποτε είδος τεχνολογίας που
λειτουργεί με βάση την αρχή της σύσφιξης συσκευα­σίας.

Προστασία του

περιβάλλοντος

Ανακύκλωση της πρώτης ύλης αντί της
καταστροφής της.

Το ηλεκτροεργαλείο, ο πρόσθετος εξοπλι­σμός του και η συσκευασία του υπάγονται στη

διαδικασία της οικολογικής ανακύκλωσης.
Προς όφελος της επιλεγμένης επανακυκλοφορίας των
αποσύρσεων, τα συνθετικά συστατικά των ανταλλακτι­κών αναγράφονται αντίστοιχα.
Οι παρόν οδηγίες χρήσης έχουν εκτυπωθεί σε χαρτί
ανακυκλωμένο χωρίς εφαρμογή χλωρίου.

Ο κατασκευαστής επιφυλάσσεται του δικαιώματος να επιφέρει αλλαγές.

Ελληνικά

74

Технические характеристики электроинструмента

Ударный гайковерт SS06-22 SS06-24

Код электроинструмента

Номинальная мощность [Bm] 600 600

Выходная мощность [Bm] 320 320

Сила тока при напряжении

Число оборотов холостого хода [мин-1] 1900 1700

Крутящий момент [Нм] 150-300 450-500

Число ударов [мин-1] 2600 2400

Мин. диаметр винтов

Макс. диаметр винтов

Тип держателя принадлежностей

Вес

Класс безопасности

Звуковое давление [дБ(A)] — —

[110-127 В ~50/60 Гц]
[220-230 В ~50/60 Гц]

110-127 B [A]

220-230 B [A]

[mm]

[дюймы]

[mm]

[дюймы]

[mm]

[дюймы]

[кг]

[фунты]

см. страницу 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Акустическая мощность [дБ(A)]

Вибрация [м/с2] — —

Информация о

шуме

Носить приспособление для защиты
органов слуха при уровне звукового
давления свыше 85 дБ(A).

Соответствия

требуемым нормам

Мы заявляем под нашу единоличную ответствен­ность, что описанный в разделе "Технические ха­рактеристики электроинструмента" продукт
отвечает всем соответствующим положениям
Директив 2006/42/EC, включая их изменения, а
также следующим нормам:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Менеджер по Wu Cunzhen
сертификации

* - для электроинструментов с напряжени­ем 220-230 В.

Merit Link International AG

Stabio, Швейцария, 25.09.2020

привести к поражению электрическим током,
возгоранию и / или серьезной травме.

Сохраните все предупреждения и инструкции
для дальнейшего использования.

Термин "электроинструмент", используемый в
тексте предупреждений, относится к электро­инструменту с питанием от электросети (про­водной) или электроинструменту с питанием от
аккумулятора (беспроводной).

Русский

75

— —

Общие правила

техники безопасности

ПРЕДУПРЕЖДЕНИЕ - Чтобы снизить

риск получения травм, пользователь

должен ознакомиться с руковод-

ством по эксплуатации!

ПРЕДУПРЕЖДЕНИЕ! Прочтите все

предупреждения о технике безопас-

ности и инструкции. Несоблюдение

предупреждений и инструкций может

Безопасность рабочего места

• Рабочее место должно быть чистым и хо-

рошо освещенным. В захламленных или темных

местах вероятны несчастныеслучаи.

• Не используйте электроинструменты во
взрывоопасных средах, например, в присут­ствии легковоспламеняющихся жидкостей,
газов или пыли. Электроинструменты создают

искры, которые могут стать причиной воспла­менения пыли или паров.

• Во время работы электроинструмента не
допускайте присутствия детей и других лиц.

Отвлечение внимания может привести к потере
контроля.

Рекомендации по электробезопасности

• Вилки электроинструмента должны соот-
ветствовать розетке. Никогда не вносите
изменения в конструкцию вилки. Не исполь­зуйте адаптеры с заземленными электроин­струментами. Вилки оригинальной конструкции

и соответствующие розетки уменьшают риск
поражения электрическим током.

• Избегайте контакта с заземленными по-
верхностями, такими как трубы, радиаторы,
плиты и холодильники. Это повышает риск по-

ражения электрическим током.

• Не подвергайте электроинструмент воз-
действию дождя или влаги. Попадание воды

внутрь электроинструмента повышает риск по­ражения электрическим током.

• Не используйте токоведущий кабель в це-
лях, для которых он не предназначен. Никогда
не используйте кабель для переноски элек­троинструмента, подтягивания электроин­струмента к себе, или для выключения элек­троинструмента рывком за токоведущий
кабель. Оберегайте токоведущий кабель от
нагревания, нефтепродуктов, острых кромок
или движущихся частей электроинструмен­та. Поврежденный или спутанный токоведущий

кабель увеличивает опасность поражения элек­трическим током.

• При работах на открытом воздухе, исполь-
зуйте удлинительные кабели, предназначен­ные для наружных работ, это снизит опас­ность поражения электрическим током.

• Если нельзя избежать работы электроин-
струмента на участке с повышенной влажно­стью, используйте устройство защитного
отключения (УЗО). Использование УЗО снижает

риск поражения электрическим током. ПРИМЕ­ЧАНИЕ! Термин "УЗО (RCD)"может быть заменен
термином "устройство защитного отключения
(GFCI)" или "автоматический выключатель с
функцией защиты от тока утечки (ELCB)".

• Предупреждение! Никогда не прикасайтесь
к открытым металлическим поверхностям ре­дуктора, защитного кожуха и т.д., так как на
металлические поверхности воздействуют элек­тромагнитные волны и касание к ним может при­вести к травме или несчастному случаю.

Рекомендации по личной безопасности

• Будьте бдительными, следите за тем, что
вы делаете, и при работе с электроинстру-

Русский

ментом руководствуйтесь здравым смыс­лом. Не используйте электроинструмент,
если вы устали или находитесь под воздей­ствием наркотических средств, алкоголя или
лекарств. Ослабление внимания при работе с

электроинструментом может привести к се­рьезной травме.

• Используйте средства индивидуальной

защиты. Всегда надевайте защитные очки.

Средства индивидуальной защиты, такие как
пылезащитная маска, нескользящая защитная
обувь, каска или средства защиты органов слу­ха, которые используются в соответствующих
условиях, уменьшают вероятность получения
травм.

• Не допускайте непреднамеренного запуска
электроинструмента. Перед подключением
к источнику питания и / или аккумулятору,
поднятием или переносом электроинстру­мента убедитесь, что включатель / выклю­чатель находится в выключенном состоя­нии. Перемещение электроинструмента, когда

палец находится на включателе / выключателе,
или включение питания электроинструментов
с включенным включателем / выключателем мо­жет стать причиной несчастного случая.

• Перед включением, необходимо убрать из
вращающихся частей электроинструмента
все дополнительные ключи и приспособле­ния. Ключ, оставленный во вращающейся части

электроинструмента, может быть причиной се­рьезных травм.

• Не предпринимайте чрезмерных усилий.
Всегда сохраняйте устойчивое положение и
равновесие. Это позволяет лучше контролиро-

вать электроинструмент в непредвиденных си­туациях.

• Носите соответствующую одежду. Не на-
девайте свободную одежду или украшения.
Держите волосы, одежду и перчатки вдали от
движущихся деталей. Свободная одежда, укра-

шения или длинные волосы могут быть захваче­ны подвижными частями электроинструмента,
что станет причиной серьезных травм.

• Если в конструкции электроинструмента
предусмотрена возможность для подклю­чения пылеулавливающих и пылесборных
устройств, убедитесь, что они подключены
и правильно используются. Использование та-

ких устройств уменьшает опасности, связанные
с накоплением пыли.

• Всегда будьте осторожны, не игнорируйте
принципы безопасной работы с электроин­струментом из-за знаний и опыта, получен­ных вследствие частого пользование элек­троинструментом. Неосторожное действие

может незамедлительно привести к серьезным
травмам.

• Предупреждение! Во время работы электро­инструменты могут создавать электромагнит­ное поле. При определенных обстоятельствах
такое поле может создавать помехи активным
или пассивным медицинским имплантатам. Что­бы снизить риск серьезной или смертельной
травмы, перед использованием электроинстру­мента рекомендуем людям с медицинскими им­плантатами проконсультироваться с врачом и
изготовителем медицинского имплантата.

76

Использование и обслуживание электроин­струмента

• Люди с недостаточными психофизическими
или умственными способностями и дети не мо­гут управлять электроинструментом, если че­ловек, ответственный за их безопасность, не
контролирует их или не инструктирует об ис­пользовании электроинструмента.

• Не перегружайте электроинструмент. Ис-
пользуйте электроинструмент, который
соответствует вашей цели применения. Со-

ответствующий электроинструмент будет
работать лучше и безопаснее с той производи­тельностью, для которой он был спроектирован.

• Не работайте электроинструментом с не-
исправным включателем / выключателем.

Электроинструмент, включение / выключение
которого, не может контролироваться пред­ставляет опасность и должен быть немедленно
отремонтирован.

• Перед выполнением каких-либо настроек,
сменой принадлежностей или хранением элек­троинструментов - отсоедините вилку от
источника питания и / или аккумулятор от
электроинструмента. Эти меры безопасно-

сти снижают риск случайного запуска электро­инструмента.

• Храните неиспользуемые электроинстру-
менты в недоступном для детей месте и не
разрешайте лицам, которые не ознакомились
с электроинструментом или этими инструк­циями, использовать электроинструмент.

Электроинструменты опасны в руках неподго­товленных пользователей.

• Следите за состоянием электроинстру-
мента. Проверяйте осевое биение и надеж­ность соединения подвижных деталей, а
также любые неисправности, которые могут
вывести электроинструмент из строя. Не­исправный электроинструмент необходимо
отремонтировать перед использованием.

Многие несчастные случаи возникают из-за пло­хого состояния электроинструмента.

• Режущие инструменты должны содержать-
ся в чистоте и быть хорошо заточенными.

Правильно установленные режущие инструмен­ты с острыми режущими кромками уменьшают
возможность заклинивания и облегчают управле­ние электроинструментом.

• Используйте электроинструмент, принад-
лежности, насадки и т.п. в соответствии с
инструкциями, принимая во внимание усло­вия работы и выполняемые работы. Исполь-

зование электроинструмента для операций, для
которых он не предназначен, может привести к
опасной ситуации.

• Поддерживайте рукоятки и поверхности
захвата сухими, чистыми и свободными от
масла и смазки. Скользкие рукоятки и поверх-

ности захвата препятствуют безопасному об­ращению с электроинструментом и управлению
им в неожиданных ситуациях.

• Обратите внимание, что при работе с элек­троинструментом необходимо правильно дер­жать вспомогательную рукоятку; выполнение
этого требования облегчает управление элек­троинструментом. Таким образом, правильное
удержание электроинструмента может снизить
риск несчастных случаев или травм.

Русский

Техническое обслуживание

• Обслуживание Вашего электроинструмен-
та должно производиться квалифицирован­ными специалистами с использованием ре­комендованных запасных частей. Это дает

гарантию, того что безопасность Вашего элек­троинструмента будет сохранена.

• Соблюдайте инструкции по смазке, а также ре­комендации по замене аксессуаров.

Особые указания

по технике безопасности

•

При выполнении операции, при которой ре­жущая деталь может задеть скрытую элек­тропроводку или собственный кабель, дер­жите электроинструмент только за
изолированные поверхности захвата. Так как

режущая деталь касается провода под напряже­нием, это может привести к появлению напряже­ния в открытых металлических частях электро­инструмента и стать причиной поражения
оператора электрическим током.

• При ударном сверлении используйте сред-

ства защиты органов слуха. При воздействии

шума вероятна потеря слуха.

Правила техники безопасности при

эксплуатации электроинструмента

•

При использовании электроинструмента будь­те внимательны и осторожны. Не работайте с
электроинструментом, если вы чувствуете
усталость или находитесь под воздействием ане­стезии, алкоголя или медицинских препаратов.

• Чтобы исключить случайное включение элек­троинструмента при его перемещении, не дер­жите пальцы на включателе / выключателе.

• Перед началом работы, убедитесь, что рабо­чие принадлежности правильно установлены и
не имеют повреждений. Удерживайте электро­инструмент на безопасном расстоянии от себя,
и включите его. Дайте электроинструменту по­работать в течение 30 секунд. В случае возник­новения каких-либо проблем (сильной вибрации,
радиального биения принадлежностей и т.п.)
немедленно выключите электроинструмент. По­пробуйте заменить рабочую принадлежность,
если это не поможет - обратитесь в специализи­рованный сервисный центр.

• Перед началом работы необходимо выяснить
расположение скрытой электропроводки, водо­проводных и газовых труб. При повреждении
электропроводки или бытовых коммуникаций
(например, вкручиваемым шурупом) возможны
тяжелые последствия для жизни и здоровья ра­ботающего.

• Используйте торцевые головки, специально
разработанные для ударного гайковерта. Они
черного цвета, более прочные, а их конструкция
позволяет работать не повреждая головку вин­та или болта. Использование обычных торцевых
головок, может привести к их разрушению, что
может стать причиной травм пользователя.
Перед использованием убедитесь, что торцевая
головка не имеет видимых повреждений (трещин,

77

сколов) - использование поврежденных торцевых
головок категорически запрещено.

• Изменение конструкции отверток-насадок или
торцевых головок, а также использование съём­ных насадок и приспособлений, не предусмотрен­ных для данного электроинструмента, запреща­ется.

• При работе может возникать отдача (вне­запный рывок электроинструмента), чтобы из­бежать негативных последствий (например,
потери равновесия) крепко удерживайте элек­троинструмент в руках и сохраняйте устойчи­вую позу.

• При обработке мелких заготовок, собствен­ного веса которых недостаточно для надежной
фиксации, используйте специальные зажимные
приспособления.

Символы, используемые

в инструкции

В руководстве по эксплуатации используются ни­жеприведенные символы, запомните их значение.
Правильная интерпретация символов поможет
использовать электроинструмент правильно и
безопасно.

Символ Значение

Ударный гайковерт

R

F

Участки, обозначенные
серым цветом мягкая на­кладка (с изолированной

Наклейка с серийным но­мером:

SS ... - модель;
XX - дата производства;
XXXXXXX - серийный но­мер.

Ознакомьтесь со всеми
указаниями по технике
безопасности и инструк­циями.

Носите защитные очки.

Носите защитные науш­ники.

Носите пылезащитную
маску.

Отключайте электроин­струмент от сети перед
проведением монтажных
и регулировочных работ.

Русский

Символ Значение

Направление движения.

Направление вращения.

Заблокировано.

Разблокировано.

Двойная изоляция / класс
защиты.

Внимание. Важная инфор­мация.

Знак, удостоверяющий,
что изделие соответству­ет основным требованиям
директив ЕС и гармонизи­рованным стандартам Ев­ропейского Союза.

Не выбрасывайте элек­троинструмент в быто­вой мусор.

Назначение электроинструмента

DWT

Электроинструмент предназначен для закручи­вания и откручивания гаек и болтов.
В результате применения дополнительных при­надлежностей и приспособлений, область приме­нения электроинструмента расширяется.

Элементы устройства

электроинструмента

1

Включатель / выключатель (с функцией ре­верса)

2 Корпус
3 Держатель принадлежности
4 Вентиляционные отверстия
5 Дополнительная ручка *

6 Штифт *

7 Торцевая головка *
8 Стопорное кольцо (резиновое) *

* Принадлежности

Перечисленные, а также изображенные при­надлежности, частично не входят в ком­плект поставки.

78

Монтаж и регулировка элементов

электроинструмента

Перед проведением всех процедур электроин­струмент обязательно отключить от сети.

Монтаж / демонтаж торцевой головки (см.
рис. 1)

• При монтаже установите торцевую головку 7
на держатель принадлежностей 2, как показано
на рисунке 1.

• Демонтаж производите в обратной последова­тельности.

Дополнительная ручка (см. рис. 2)

[SS06-24]

При работе всегда используйте дополнительную
ручку 5. Дополнительная ручка 5 может быть
установлена в удобное для пользователя поло­жение.

• Ослабьте дополнительную ручку 5 как показа­но на рис. 2.1.

• Установите дополнительную ручку 5 в желае­мое положение (см. рис. 2.2).

• Затяните дополнительную ручку 5 как показа­но на рис. 2.3.

Ввод в эксплуатацию

электроинструмента

Убедитесь в том, что имеющееся напряжение в
сети соответствует данным, указанным на при­борном щитке электроинструмента.

Включение / выключение

электроинструмента

Вращение вправо

Нажмите на верхнюю часть включателя / выклю­чателя 1 и удерживайте его в этом положении
("F", см. рис. 3), для выключения отпустите вклю­чатель / выключатель 1�

Вращение влево

Нажмите на нижнюю часть включателя / выклю­чателя 1 и удерживайте его в этом положении
("R", см. рис. 4), для выключения отпустите вклю­чатель / выключатель 1�

Конструктивные особенности

электроинструмента

Держатель принадлежности 2 с торцевой голов­кой 7 приводится в движение электродвигателем
посредством зубчатой передачи и ударного меха­низма.
Процедура работы состоит из двух фаз: закручи­вания и затягивания (работа ударного механиз­ма). Ударный механизм приводится в действие,
как только винтовое соединение туго зажимает­ся, что приводит к нагрузке на двигатель, пре-

Русский

вращая энергию двигателя в равномерные вра­щательные удары. При ослаблении винтов и гаек
процесс обратный.

Крутящий момент зависит от продолжитель­ности ударов. Максимальный достигаемый кру­тящий момент равен сумме всех отдельных мо­ментов, достигаемых при ударах. Максимальный
крутящий момент достигается после продол­жительности ударов в 3-5 секунд. После этого
времени крутящий момент затяжки возрастает
очень слабо. Однако корпус редуктора значитель­но нагревается.

Результатом избыточного перегре­ва является износ всех компонентов
ударного механизма и большой рас­ход смазки.

Продолжительность ударов должна определять­ся для каждого требуемого крутящего момента
затяжки. Следует всегда проверять достигну­тый крутящий момент затяжки с помощью дина­мометрического ключа.

Рекомендации при работе

электроинструментом

При вставке торцевой головки в дер­жатель принадлежности электроин­струмент должен быть выключен.

Крутящий момент зависит от следующих
факторов:

• Прочностные характеристики винтов / гаек.

• Тип основы (шайба, дисковая пружина, уплот-

нение).

• Прочностные характеристики скрепляемого

винтами / болтами материала.

• Условия смазки винтового / болтового мате-

риала.

Жесткая опора - для винтового соединения ме­талла с металлом с использованием шайб. Мак­симальный крутящий момент достигается после
относительно небольшой продолжительности
ударов. Избыточно большая продолжительность
ударов приводит только к повреждению электро­инструмента.

Подпружиненная опора - для винтового соеди­нения металла с металлом, при использовании
пружинных шайб, дисковых пружин, болтов или
винтов / гаек с коническим вкладышем, а также
при использовании удлинителей.

Мягкая опора - для винтовых соединений, на­пример, металла с деревом либо при использова­нии в качестве основы свинцовых или фибровых
шайб.

Для подпружиненных, а также для мягких опор
максимальный достигаемый крутящий момент
ниже, чем для жестких опор. Кроме этого, тре­буется заметно большая продолжительность
ударов. Продолжительность ударов должна
определяться посредством практических испы­таний.

79

При температурах ниже 0 следует включить
электроинструмент примерно на 3 минуты без
нагрузки для улучшения свойств смазки.

Обслуживание / профилактика

электроинструмента

Перед проведением всех процедур электро­инструмент обязательно отключить от
сети.

Чистка электроинструмента

Обязательным условием для долгосрочной и без­опасной эксплуатации электроинструмента
является содержание его в чистоте. Регулярно
продувайте электроинструмент сжатым возду­хом через вентиляционные отверстия 4�

Послепродажное обслуживание

Ответы на вопросы по ремонту и обслуживанию
вашего продукта вы можете получить в сервис­ных центрах. Информацию о сервисных центрах,
схемы запчастей и информацию по запчастям Вы
можете найти по адресу: www.dwt-pt.com�

Транспортировка

электроинструментов

•

Не допускайте падения упаковки, а также лю­бые механические воздействия на нее при транс­портировке.

• При погрузке / разгрузке не используйте погру­зочную технику, работающую по принципу зажи­ма упаковки.

Защита

окружающей среды

Вторичное использование сырья вме­сто устранения мусора.

Электроинструмент, дополнительные

экологически чисто утилизировать.
В интересах чистосортной рециркуляции отхо­дов детали из синтетических материалов соот­ветственно обозначены.
Настоящее руководство по эксплуатации напе­чатано на бумаге‚ изготовленной из вторсырья
без применения хлора.

принадлежности и упаковку следует

Оговаривается возможность внесения изменений.

Русский

80

Технічні характеристики електроінструменту

Ударний гайковерт SS06-22 SS06-24

Код електроінструмента

Номінальна потужність [Bm] 600 600

Вихідна потужність [Bm] 320 320

Сила току при напрузі

Частота обертання
холостого ходу

Обертальний момент [Нм] 150-300 450-500

Число ударів [хв-1] 2600 2400

Мин. діаметр гвинтів

Макс. діаметр гвинтів

Тип утримувача приладдя

Вага

Клас захисту

Рівень шуму [дБ(A)] — —

[110-127 В ~50/60 Гц]
[220-230 В ~50/60 Гц]

110-127 B [A]
220-230 B [A]

[хв-1] 1900 1700

[мм]

[дюйми]

[мм]

[дюйми]

[мм]

[дюйми]

[кг]

[фунти]

див. сторінка 7

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Акустична потужність [дБ(A)]

Рівень вібрації [м/с2] — —

Інформація про

шум

Завжди використовуйте звукоізоля­ційні навушники при рівні шуму
понад 85 дБ(A).

Відповідності

необхідним нормам

Ми заявляємо під нашу одноособову відповідаль­ність, що описаний у розділі "Технічні характерис­тики електроінструменту" продукт відповідає
усім відповідним положенням Директив 2006/42/EC,
включаючи їх зміни, а також наступним нормам:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Менеджер із Wu Cunzhen
сертифікації

* - для електроінструментів з напругою 220-230 В.

Merit Link International AG

Stabio, Швейцарія, 25.09.2020

ження електричним струмом, займання і / або сер­йозних травм.

Збережіть всі попередження та інструкції для
подальшого використання.

Термін "електроінструмент", який використо­вується в тексті попереджень, відноситься
до електроінструменту з живленням від елек­тромережі (провідний) або електроінструмен­ту з живленням від акумулятора (бездрото­вий).

Украïнська

81

— —

Загальні правила

техніки безпеки

ПОПЕРЕДЖЕННЯ - Щоб знизити ризик
отримання травм, користувач пови­нен ознайомитися з керівництвом по
експлуатації!

ПОПЕРЕДЖЕННЯ! Прочитайте всі
попередження з техніки безпеки та
інструкції. Недотримання попереджень

та інструкцій може призвести до ура-

Безпека робочого місця

• Робоче місце повинно бути чистим і добре

освітленим. У захаращених або темних місцях

вірогідні нещасні випадки.

• Не використовуйте електроінструменти у
вибухонебезпечних середовищах, наприклад, в
присутності легкозаймистих рідин, газів або
пилу. Електроінструменти створюють іскри, які

можуть призвести до займання пилу або парів.

• Під час роботи електроінструмента не до-
пускайте присутності дітей та інших осіб.

Відволікання уваги може призвести до втрати
контролю.

Рекомендації з електробезпеки

• Вилки електроінструменту повинні підхо-
дити до розетки. Ніколи не вносьте зміни в
конструкцію вилки. Не використовуйте адап­тери з заземленими електроінструментами.

Вилки оригінальної конструкції і відповідні роз­етки зменшують ризик ураження електричним
струмом.

• Уникайте контакту з заземленими поверх-
нями, такими як труби, радіатори, плити та
холодильники. Це підвищує ризик ураження елек-

тричним струмом.

• Не піддавайте електроінструмент впливу
дощової води або вологи. Попадання води в се-

редину електроінструмента підвищує ризик ура­ження електричним струмом.

• Не використовуйте електричний кабель
в цілях, для яких він не призначений. Ніколи
не використовуйте кабель для перенесен­ня електроінструменту, підтягання елек­троінструменту до себе або для вимкнення
електроінструменту ривком за електричний
кабель. Оберігайте електричний кабель від
нагрівання, нафтопродуктів, гострих крайок
або рухомих частин електроінструменту.

Пошкоджений або спутаний електричний кабель
збільшує небезпеку поразки електричним стру­мом.

• При роботах на відкритому повітрі, вико-
ристовуйте подовжувальні кабелі, призначе­ні для зовнішніх робіт, це знизить небезпеку
ураження електричним струмом.

• Якщо не можна уникнути роботи електро-
інструмента на ділянці з підвищеною вологіс­тю, використовуйте пристрій захисного від­ключення (УЗО). Використання УЗО знижує ризик

ураження електричним струмом. ПРИМІТКА!
Термін "УЗО (RCD)" може бути замінений термі­ном "пристрій захисного відключення (GFCI)" або
"автоматичний вимикач з функцією захисту від
струму витоку (ELCB)".

• Увага! Ніколи не торкайтеся до відкритих ме­талевих поверхонь редуктора, захисного кожуха
і т.д., оскільки на металеві поверхні впливають
електромагнітні хвилі і торкання до них може
призвести до травми або нещасного випадку.

Рекомендації з особистої безпеки

• Будьте пильними, стежте за тим, що ви ро-
бите, і при роботі з електроінструментом ке­руйтеся здоровим глуздом. Не використовуй-

Украïнська

те електроінструмент, якщо ви втомилися
або перебуваєте під впливом наркотичних за­собів, алкоголю або ліків. Ослаблення уваги при

роботі з електроінструментом може призвести
до серйозної травми.

• Використовуйте засоби індивідуального за-

хисту. Завжди надівайте захисні окуляри. За-

соби індивідуального захисту, такі як пилозахисна
маска, нековзне захисне взуття, каска або засо­би захисту органів слуху, які використовуються
у відповідних умовах, зменшують ймовірність
отримання травм.

• Не допускайте ненавмисного запуску елек-
троінструменту. Перед підключенням до дже­рела живлення та / або акумулятора, піднят­тям або перенесенням електроінструменту
переконайтеся, що вмикач / вимикач знахо­диться у вимкненому стані. Переміщення елек-

троінструменту, коли палець знаходиться на
вмикачі / вимикачі, або ввімкнення живлення елек­троінструментів з включеним вмикачем / вимика­чем може стати причиною нещасного випадку.

• Перед ввімкненням необхідно прибрати з
частин електроінструменту, що оберта­ються, всі додаткові ключі і пристосування.

Ключ, залишений в частині електроінструменту,
що обертається, може бути причиною серйозних
травм.

• Не докладайте надмірних зусиль. Завжди
зберігайте стійке положення і рівновагу. Це

дозволяє краще контролювати електроінстру­мент у непередбачуваних ситуаціях.

• Носіть відповідний одяг. Не вдягайте віль-
ний одяг або прикраси. Тримайте волосся,
одяг і рукавиці далеко від рухомих деталей.

Вільний одяг, прикраси або довге волосся мо­жуть бути захоплені рухомими частинами елек­троінструменту, що стане причиною серйозних
травм.

• Якщо в конструкції електроінструменту
передбачена можливість для підключення пи­ловловлюючих і пилозбірних пристроїв, пе­реконайтеся, що вони підключені і правильно
використовуються. Використання таких при-

строїв зменшує небезпеки, пов'язані з накопичен­ням пилу.

• Завжди будьте уважні, не ігноруйте принци-
пи безпечної роботи з електроінструментом
через знання і досвід, отримані внаслідок час­того користування електроінструментом.

Необережна дія може негайно призвести до сер­йозних травм.

• Увага! Електроінструмент створює під час ро-
боти електромагнітне поле. За деяких обставин,
це поле може чинити негативний вплив на актив­ні або пасивні медичні імплантати. Щоб зменши­ти ризик заподіяння серйозної шкоди здоров'ю або
травми з летальним наслідком, людям з медични­ми імплантатами, перед початком експлуатації
електроінструмента, рекомендується прокон­сультуватися з лікарем і виробником медичного
імплантату.

Використовування і обслуговування електро­інструмента

• Люди з недостатніми психофізичними або розу­мовими здібностями і діти не можуть управляти

82

електроінструментом, якщо людина, яка відпові­дає за їх безпеку, не контролює їх чи не інструктує
щодо використання електроінструменту.

• Не перевантажуйте електроінструмент.
Використовуйте електроінструмент, який
відповідає вашій цілі використання. Відповід-

ний електроінструмент буде працювати краще
і безпечніше з тією продуктивністю, для якої він
був спроектований.

• Не працюйте електроінструментом з не-
справним вмикачем / вимикачем. Електроін-

струмент, ввімкнення / вимкнення якого не може
контролюватися, становить небезпеку і повинен
бути негайно відремонтований.

• Перед виконанням будь-яких налаштувань,
заміною приладдя або зберіганням електро­інструментів - від'єднайте вилку від джере­ла живлення і / або акумулятор від електро­інструменту. Ці заходи безпеки знижують ризик

випадкового запуску електроінструмента.

• Зберігайте невикористовуванні електро-
інструменти в недоступному для дітей місці
і не дозволяйте особам, які не ознайомились
з електроінструментом або цими інструкці­ями, використовувати електроінструмент.

Електроінструменти небезпечні в руках непідго­товлених користувачів.

• Слідкуйте за станом електроінструмен-
ту. Перевіряйте осьове биття і надійність
з'єднання рухомих деталей, а також будь-які
несправності, які можуть вивести електро­інструмент з ладу. Несправний електроін­струмент необхідно відремонтувати перед
використанням. Багато нещасних випадків ви-

никають через поганий стан електроінструмен­ту.

• Ріжучі інструменти повинні знаходитися в
чистоті і бути добре заточеними. Правильно

встановлені ріжучі інструменти з гострими ріжу­чими кромками зменшують можливість заклиню­вання і полегшують управління електроінстру­ментом.

• Використовуйте електроінструмент, при-
ладдя, насадки і т.п. відповідно до інструкцій,
беручи до уваги умови роботи і виконувані ро­боти. Використання електроінструмента для

операцій, для яких він не призначений, може при­звести до небезпечної ситуації.

• Підтримуйте рукоятки і поверхні захоплен-
ня сухими, чистими і вільними від масла і мас­тила. Слизькі рукоятки і поверхні захоплення

перешкоджають безпечному поводженню з елек­троінструментом і управління ним в несподіваних
ситуаціях.

• Зверніть увагу, що при роботі з електроін­струментом необхідно правильно тримати до­поміжну рукоятку; виконання цієї вимоги полегшує
управління електроінструментом. Таким чином,
правильне утримання електроінструменту може
знизити ризик нещасних випадків або травм.

Технічне обслуговування

• Обслуговувати Ваш електроінструмент
повинні кваліфіковані фахівці з використан­ням рекомендованих запасних частин. Це дає

гарантію, що безпека Вашого електроінструмен­ту буде збережена.

Украïнська

• Дотримуйтесь інструкції по змащуванню, а та-

кож рекомендації по заміні аксесуарів.

Особливі вказівки з

техніки безпеки

•

Тримайте електроінструмент за ізольовані
поверхні захвату під час робіт, коли ріжучий
механізм може контактувати з прихованою
електропроводкою або власним шнуром. Кон-

такт ріжучого механізму з проводом під напругою
може призвести до появи напруги в незахищених
металевих частинах електроінструменту та
ураження оператора електричним струмом.

• Під час експлуатації ударних дрилів вико-

ристовуйте засоби для захисту органів слуху.

Шум може призвести до втрати слуху.

Правила техніки безпеки при

експлуатації електроінструмента

•

Під час використання електроінструменту
будьте уважні та пильні. Не працюйте з електро­інструментом, якщо ви відчуваєте втому або
знаходитеся під впливом анестезії, алкоголю чи
медичних препаратів.

• Щоб випадково не ввімкнути інструмент, який

рухається, не кладіть пальці на кнопку перемикача.

• Під час установки шурупів впевніться, що інші
деталі, відповідні до шурупів, повністю встанов­лені та є надійними. Це необхідно зробити перед
експлуатацією електроінструменту. Активуй­те перемикач, встановивши його у безпечне по­ложення. Електроінструмент буде працювати
впродовж 30 секунд. В разі виникнення вібрації
значної потужності або інших проблем електро­інструмент необхідно відразу ж вимкнути та від­правити на технічне обслуговування.

• Перед початком роботи необхідно з'ясувати
розташування прихованої електропроводки, во­допровідних і газових труб. При пошкодженні
електропроводки або побутових комунікацій (на­приклад, укручуваним шурупом) можливі тяжкі
наслідки для життя і здоров'я людини що працює
інструментом.

• Використовуйте торцеві головки, спеціально
розроблені для ударного гайковерта. Вони чорно­го кольору, більш міцні, а їх конструкція дозволяє
працювати не пошкоджуючи головку гвинта або
болта. Використання звичайних торцевих голо­вок, може призвести до їх руйнування, що може
стати причиною травм користувача. Перед вико­ристанням переконайтеся, що торцева головка
не має видимих пошкоджень (тріщин, сколів) - ви­користання пошкоджених торцевих головок ка­тегорично заборонено.

• Зміна конструкції викруток-насадок або тор­цевих головок, а також використання знімних на­садок і пристосувань, не передбачених для даного
електроінструменту, забороняється.

• При роботі може виникати віддача (раптовий
ривок електроінструменту), щоб уникнути не­гативних наслідків (наприклад, втрати рівноваги)
міцно утримуйте електроінструмент в руках і
зберігайте стійку позу.

• При обробці дрібних заготовок, власної ваги
яких недостатньо для надійної фіксації, викорис­товуйте спеціальні затискні пристосування.

83

Символи, що використовуються

в інструкції

Символ Значення

В інструкції використовуються нижченаведені
символи, запам'ятайте їх значення. Правильна ін­терпретація символів допоможе використовува­ти електроінструмент правильно і безпечно.

Символ Значення

Ударний гайковерт

Ділянки, які позначені сі-

R

F

рим кольором, м'яка на­кладка (з ізольованою по­верхнею).

Наклейка з серійним но­мером:

SS ... - модель;
XX - дата виробництва;
XXXXXXX - серійний номер.

Ознайомтесь з усіма вка­зівками з техніки безпеки
та інструкціями.

Носіть захисні окуляри.

Носіть захисні навушники.

Носіть пилозахисну маску.

Відключайте прилад від
мережі перед проведен­ням монтажних і регулю­вальних робіт.

Напрямок руху.

Напрямок обертання.

Заблоковано.

Розблоковано.

Подвійна ізоляція / клас за­хисту.

Украïнська

Увага. Важлива інформа­ція.

Знак, який засвідчує, що
виріб відповідає основним
вимогам директив ЄС та
гармонізованим стандар­там Європейського Союзу.

Не викидайте електро­інструмент в побутове
сміття.

Призначення електроінструменту

DWT

Електроінструмент призначений для закручуван­ня і відкручування гайок і болтів.
У результаті застосування додаткових приладів
і засобів, область застосування інструмента по­ширюється.

Елементи пристрою

електроінструменту

1

Вмикач / вимикач (з функцією реверсу)

2 Корпус
3 Утримувач приналежності
4 Вентиляційні отвори
5 Додаткова ручка *

6 Штифт *

7 Торцева головка *
8 Стопорне кільце (гумове) *

* Приналежності

Перераховані, а також зображені приналежнос­ті, частково не входять у комплект поста­чання.

Монтаж та регулювання елементів

електроінструменту

Перед проведенням усіх процедур електроін­струмент обов'язково відключити від мережі.

Монтаж / демонтаж торцевої головки (див.
мал. 1)

• При монтажі встановіть торцеву головку 7 на
утримувач приладдя 2, як показано на малюнку 1.

• Демонтаж проводьте в зворотній послідовнос­ті.

Додаткова ручка (див. мал. 2)

[SS06-24]

При роботі завжди використовуйте додаткову
ручку 5. Додаткова ручка 5 може бути встановле­на в зручне для користувача положення.

84

• Ослабте додаткову ручку 5 як показано на

мал. 2.1.

• Встановіть додаткову ручку 5 в бажане поло-

ження (див. мал. 2.2).

• Затягніть додаткову ручку 5 як показано на

мал. 2.3.

Введення у експлуатацію

електроінструмента

Переконаєтеся в тім, що наявна напруга в мере­жі відповідає даним, зазначеним на приладовому
щитку електроінструмента.

Вмикання / вимикання

електроінструмента

Обертання вправо

Натисніть на верхню частину вмикача / вими­кача 1 і утримуйте його в цьому положенні ("F",
див. мал. 3), для виключення відпустіть вмикач /
вимикач 1�

Обертання вліво

Натисніть на нижню частину вмикача / вими­кача 1 і утримуйте його в цьому положенні ("R",
див. мал. 4), для виключення відпустіть вмикач /
вимикач 1�

Конструктивні особливості

електроінструменту

Утримувач приналежності 2 з торцевою голо­вкою 7 приводиться в рух електродвигуном за
допомогою зубчатої передачі і ударного механіз­му.
Процедура роботи складається з двох фаз: за­кручування і затягування (робота ударного ме­ханізму). Ударний механізм приводиться в дію, як
тільки гвинтове з'єднання туго затискається,
що приводить до навантаження на двигун, пе­ретворюючи енергію двигуна на рівномірні обер­тальні удари. При ослабленні гвинтів і гайок про­цес зворотний.

Обертальний момент залежить від тривалос­ті ударів. Максимальний обертальний момент,
що досягається, рівний сумі всіх окремих момен­тів, що досягаються при ударах. Максимальний
обертальний момент досягається після трива­лості ударів в 3-5 секунд. Після цього часу обер­тальний момент затягування зростає дуже
слабо. Проте корпус редуктора значно нагріва­ється.

Результатом надмірного перегріву є
знос всіх компонентів ударного меха­нізму і велика витрата мастила.

Тривалість ударів повинна визначатися для кож­ного необхідного обертального моменту за­тягування. Слід завжди перевіряти досягнутий
обертальний момент затягування за допомогою
динамометричного ключа.

Украïнська

Рекомендації при роботі

електроінструментом

При вставці торцевої головки в
утримувач приналежності електро­інструмент повинен бути вимкне­ний.

Обертальний момент залежить від наступ­них факторів:

• Характеристики міцності гвинтів / гайок.

• Тип основи (шайба, дискова пружина, ущільнен-

ня).

• Характеристики міцності скріпляється гвин­тами / болтами матеріалу.

• Умови змащення гвинтового / болтового мате­ріалу.

Жорстка опора - для гвинтового з'єднання ме­талу з металом з використанням шайб. Макси­мальний обертальний момент досягається після
відносно невеликої тривалості ударів. Надмірно
велика тривалість ударів призводить тільки до
пошкодження електроінструменту.

Підпружинена опора - для гвинтового з'єднання
металу з металом, при використанні пружинних
шайб, дискових пружин, болтів або гвинтів / гайок
з конічним вкладишем, а також при використанні
подовжувачів.

М'яка опора - для гвинтових з'єднань, наприклад,
металу з деревом або при використанні як основи
свинцевих або фібрових шайб.

Для підпружинених, а також для м'яких опор мак­симальний обертальний момент досягається
нижче, ніж для жорстких опор. Крім цього, потріб­но помітно більша тривалість ударів. Тривалість
ударів повинна визначатися за допомогою прак­тичних випробувань.
При температурах нижче 0 слід включити елек­троінструмент приблизно на 3 хвилини без на­вантаження для поліпшення властивостей мас­тила.

Обслуговування / профілактика

електроінструмента

Перед проведенням усіх процедур електроін­струмент обов'язково відключити від мере­жі.

Чищення електроінструменту

Обов'язковою умовою для довгострокової і без­печної експлуатації електроінструменту є вміст
його в чистоті. Регулярно продувайте електро­інструмент стислим повітрям через вентиляцій­ні отвори 4�

Післяпродажне обслуговування

Відповіді на питання щодо ремонту та обслу­говування вашого продукту Ви можете отри-

85

мати в сервісних центрах. Інформацію про сер­вісні центри, схеми запчастин та інформацію
по запчастинах Ви можете знайти за адресою:

www.dwt-pt.com�

Транспортування

електроінструменту

•

Не допускайте падіння упаковки, а також будь­якого механічного впливу на неї транспортуван­ні.

• При завантаженні / розвантаженні не викорис­товуйте навантажувальну техніку що працює за
принципом затиску упаковки.

Захист навколишнього

середовища

Переробка сировини замість утиліза­ції відходів.

Електроiнструмент, додаткові прина­лежності й упакування варто екологічно

В інтересах чистосортної рециркуляції відходів
деталі із синтетичних матеріалів відповідно по­значені.
Дійсний посібник з експлуатації надрукований на
папері, виготовленої з вторсировини без засто­сування хлору.

чисто утилізувати.

Обмовляється можливість внесення змін.

Украïнська

86

Elektrinio instrumento techniniai duomenys

Smūginis veržliasūkis SS06-22 SS06-24

Elektros įrankio kodas

Nominalioji galia [W] 600 600

Imamoji galia [W] 320 320

Srovės stiprumas esant įtampai

Sūkių skaičius tuščiąja eiga [min-1] 1900 1700

Sąsūkos momentas [Nm] 150-300 450-500

Smūgių sparta [min-1] 2600 2400

Mažiausias sriegio skersmuo

Didžiausias sriegio skersmuo

Įrankio laikiklio tipas

Svoris

Saugumo klasė

Akustinis spaudimas [dB(A)] — —

[110-127 V ~50/60 Hz]

[220-230 V ~50/60 Hz]

110-127 V [A]

220-230 V [A]

[mm]

[coliai]

[mm]

[coliai]

[mm]

[coliai]

[kg]

[svarai]

žr. 7 puslapį

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Akustinė galia [dB(A)]

Apsunkinimas vibracija [m/s2] — —

Informacija

triukšmu

Jei akustinis spaudimas yra didenis
nei 85 dB(A), visada naudok apsaugos
priemones klausai.

Atitikties

deklaracija

Atsakingai pareiškiame, kad skyriuje "Elektrinio instru­mento techniniai duomenys" aprašytas gaminys atitin-

ka privalomus Direktyvų 2006/42/EC reikalavimus ir jų

pakeitimus bei šiuos standartus:
EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Sertikavimo Wu Cunzhen
vadybininkas

* - elektriniams įrankiams, kurių įtampa 220-230 V�

Merit Link International AG
Stabio, Šveicarija, 25�09�2020

Visus įspėjimus ir nurodymus išsaugokite ateičiai.

Įspėjimuose vartojamas terminas "elektrinis įrankis"
reiškia mūsų pagamintą elektra (su laidu) arba iš aku­muliatoriaus (be laido) maitinamą elektrinį įrankį.

Darbo vietos sauga

• Darbo vieta turi būti švari ir gerai apšviesta. Ne-

tvarkingos ar tamsios vietos kelia nelaimingų atsitikimų
pavojų.

• Nenaudokite elektrinių įrankių sprogioje aplin-

koje, pvz. tokioje, kur yra degių skysčių, dujų ar

Lietuviškai

87

— —

Bendrosios

saugos taisyklės

ĮSPĖJIMAS - Kad sumažėtų sužalojimų
pavojus, naudotojas privalo perskaityti
naudojimo instrukciją!

ĮSPĖJIMAS! Perskaitykite visus saugos
įspėjimus ir visus nurodymus. Nesilaikant

nurodymų ir įspėjimų kyla elektros smūgio,
gaisro ir (arba) sunkių sužalojimų pavojus.

dulkių. Elektriniai įrankiai sukelia kibirkštis, galinčias
uždegti dulkes ar garus.

• Naudojant elektrinį įrankį, šalia negali būti pa-
šalinių asmenų ir vaikų. Dėl blaškymo galite prarasti

kontrolę.

Elektros sauga

• Elektrinio įrankio kištukas turi atitikti kištukinį
lizdą. Niekuomet nekeiskite kištuko. Įžemintiems
elektriniams įrankiams prijungti nenaudokite jokių
adapterių. Originalūs kištukai ir jiems tinkantys kištuki-

niai lizdai sumažina elektros smūgio pavojų.

• Kūnu nesilieskite prie įžemintų paviršių, pvz.,
vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei jūsų

kūnas įžemintas, kyla didesnė elektros smūgio rizika.

• Elektriniams įrankiams kenkia lietus ir drėgmė. Į
elektrinį įrankį patekęs vanduo didina elektros smūgio
riziką.

• Saugokite laidą. Elektrinio įrankio niekuomet
neneškite, netempkite ir neatjunkite nuo maitinimo
šaltinio suėmę už laido. Saugokite laidą nuo karš­čio, alyvos, aštrių kampų ar judančių dalių. Pažeisti

ar susipynę laidai didina elektros smūgio pavojų.

• Jei su elektriniu įrankiu dirbate lauke, naudokite
lauko aplinkai tinkamą ilgintuvą. Naudojant lauko

aplinkai tinkamą laidą sumažėja elektros smūgio rizi­ka�

• Jei negalima išvengti elektrinio įrankio naudoji-

mo drėgnoje vietoje, naudokite maitinimo šaltinį,
apsaugotą likutinės srovės įrenginiu (RCD). Naudo-

jant RCD sumažėja elektros smūgio rizika. PASTABA!
Terminas "likutinės srovės įrenginys" (RCD) gali būti
keičiamas terminu "elektros grandinės atjungiklis"

(GFCI) arba "automatinis jungiklis" (ELCB)�

• Įspėjimas! Niekuomet nelieskite pavarų dėžės,

skydo ir kt. metalinių paviršių, nes liesdami juos galite
sutrikdyti elektromagnetinę bangą, o tai gali sukelti ne­laimingą atsitikimą ar sužalojimą.

Asmens sauga

• Naudodami elektrinį įrankį išlikite budrūs, ste-
bėkite, ką darote, ir vadovaukitės sveiku protu.
Nenaudokite elektrinio įrankio, jei esate pavargę,
paveikti vaistų, alkoholio ar narkotinių medžiagų.

Net vos akimirkai praradus koncentraciją naudojant
elektrinį įrankį galima sunkiai susižaloti.

• Naudokite asmenines apsaugos priemones.
Visuomet naudokite akių apsaugą. Esant atitinka-

moms sąlygoms naudojamos apsaugos priemonės,
pvz., veido kaukė, batai neslidžiais padais, šalmas ar
klausos apsauga sumažina sužalojimų pavojų.

• Apsaugokite nuo netyčinio įjungimo. Prieš pri-
jungdami elektrinį įrankį prie maitinimo šaltinio ir
(arba) akumuliatoriaus, taip pat prieš įrankį paim­dami ar nešdami visuomet patikrinkite, ar jungiklis
yra išjungtoje padėtyje. Jei nešite elektrinį įrankį

pirštą uždėję ant jungiklio arba jungsite prie maitinimo
šaltinio elektrinį įrankį su įjungtu jungikliu, gali kilti ne-

laimingas atsitikimas�

• Prieš įjungdami elektrinį įrankį išimkite regulia-

vimo raktą ar veržliaraktį. Palikus prie besisukančių
elektrinio įrankio dalių prijungtą raktą ar veržliaraktį,
kyla pavojus susižaloti.

• Netieskite rankos su įrankiu per toli. Visuomet
išlaikykite tinkamą kūno atramą ir pusiausvyrą.

Tada galėsite lengviau suvaldyti elektrinį įrankį netikė­tose situacijose�

Lietuviškai

• Tinkamai apsirenkite. Nedėvėkite laisvų drabu-
žių ar papuošalų. Saugokite plaukus, drabužius ir
pirštines nuo judančių dalių. Judančios dalys gali

įtraukti laisvus drabužius, papuošalus ar ilgus plau­kus�

• Jei įrenginiuose yra dulkių išsiurbimo ir surin-

kimo įrangos jungtis, tinkamai ją prijunkite ir nau­dokite. Išsiurbdami dulkes galite sumažinti pavojų

sveikatai�

• Net jei įrankius naudojate dažnai ir daug apie

juos žinote, vis tiek negalima ignoruoti saugaus
darbo su įrankiais principų. Neatidus veiksmas per

sekundės dalį gali sukelti sunkų sužalojimą.

• Įspėjimas! Elektriniai įrankiai dirbant gali sukurti
elektromagnetinį lauką. Šis laukas kai kuriomis aplin­kybėmis gali trikdyti pasyvių ar aktyvių medicininių im­plantų veikimą. Norint sumažinti sunkių ar net mirtinų
sužalojimų pavojų rekomenduojame asmenims, kurie
turi medicininius implantus, prieš naudojant elektrinį
įrankį pasitarti su savo gydytoju ir medicininio implanto

gamintoju�

Elektrinių įrankių naudojimas ir priežiūra

• Asmenys, turintys ribotus psichozinius ar protinius
gebėjimus, ir vaikai negali naudoti elektrinio įrankio,
nebent asmuo, atsakingas už jų saugą, juos prižiūri
arba nurodė, kaip tuo įrankiu naudotis.

• Dirbdami su elektriniu įrankiu nevartokite jėgos.
Naudokite savo darbui tinkantį elektrinį įrankį. Tin-

kamas elektrinis įrankis leis gerai ir saugiai atlikti darbą
tokiu greičiu, kuriam jis sukurtas.

• Jei elektrinis įrankis jungikliu neįsijungia ir ne-
išsijungia, jo nenaudokite. Elektrinis įrankis, kurio

negalima valdyti jungikliu, yra pavojingas ir turi būti

taisomas�

• Prieš reguliuodami, keisdami priedus ar sandė-

liuodami elektrinį įrankį visuomet atjunkite maiti­nimo laido kištuką ir (arba) akumuliatorių. Ši ap-

saugos priemonė sumažina elektrinio įrankio netyčinio
įjungimo riziką.

• Nenaudojamą elektrinį įrankį padėkite vaikams
nepasiekiamoje vietoje, neleiskite juo naudotis as­menims, kurie nėra susipažinę su elektriniais įran­kiais ar šia instrukcija. Neišmokytų asmenų rankose

elektriniai įrankiai kelia pavojų.

• Tinkamai prižiūrėkite elektrinius įrankius. Pati-
krinkite, ar gerai sulygiuotos ir sujungtos judan­čios dalys, ar niekas nesulūžę, ar nėra kitų sąlygų,
galinčių paveikti elektrinio įrankio veikimo kokybę.
Jei elektrinis įrankis pažeistas, prieš naudodami
jį sutaisykite. Daugelis nelaimingų atsitikimų nutinka

dėl prastos elektrinių įrankių priežiūros.

• Pjovimo įrankiai turi būti aštrūs ir švarūs. Tinka-
mai prižiūrimi pjovimo įrankiai su aštriais ašmenimis
mažiau stringa ir yra lengviau valdomi.

• Elektrinį įrankį, priedus, galvutes ir t. t. naudo-
kite pagal šias instrukcijas, atsižvelgdami į darbo
sąlygas ir atliekamo darbo pobūdį. Naudojant elek-

trinį įrankį kitais tikslais, ne tais, kuriems jis skirtas, gali

kilti pavojus�

• Rankenos ir suėmimo paviršiai turi būti sausi,

švarūs, nealyvuoti ir neriebaluoti. Slidžios rankenos
ar suėmimo paviršiai trukdo saugiai laikyti ir valdyti
įrankį netikėtose situacijose.

• Atkreipkite dėmesį, kad naudojant elektrinį įrankį rei­kia tinkamai jį laikyti už pagalbinės rankenos, nes tai
palengvina valdymą. Tinkamas suėmimas gali suma­žinti nelaimingų atsitikimų ar sužalojimų pavojų.

88

Priežiūra

• Savo elektrinio įrankio priežiūrą patikėkite tik
kvalikuotam meistrui, remontui naudokite tik ori­ginalui identiškas atsargines dalis. Taip užtikrinsite

elektrinio įrankio saugą.

• Žr. nurodymus dėl tepimo ir priedų keitimo.

Specialieji

saugos įspėjimai

•

Tais atvejais, kai pjaudami galite kliudyti paslėp­tus laidus ar įrankio laidą, elektrinį įrankį laikykite
už izoliuoto suėmimo paviršiaus. Perpjovus laidą,

kuriuo teka elektros srovė, srovė gali pradėti tekėti per
metalines elektrinio įrankio dalis ir sukelti elektros
smūgį operatoriui.

• Dirbdami su perforatoriumi naudokite klausos

apsaugą. Didelis triukšmas gali pakenkti klausai�

Simbolis Reikšmė

Smūginis veržliasūkis

R

F

Pilkai pažymėtos dalys -

minkšta rankena (su izoliuo­tu paviršiumi)�

Serijos numerio lipdukas:

SS ��� - modelis;
XX - pagaminimo data;
XXXXXXX - serijos numeris�

Darbo su elektriniu įrankiu

saugos nurodymai

•

Naudodami elektrinį įrankį būkite atidūs ir budrūs.
Nenaudokite elektrinio įrankio, jei esate pavargę, jei
jus veikia anestetikai, alkoholis ar narkotinės medžia-

gos�

• Nedėkite pirštų ant įjungimo mygtuko, kad netyčia

neįjungtumėte elektrinio įrankio jam judant.

• Įsukdami varžtus patikrinkite, ar kitos varžto kom-

plekto dalys yra gerai ir patikimai pritvirtintos, tik tuo-

met naudokite elektrinį įrankį. Jungiklis turi būti saugio­je padėtyje, įrankis turi veikti 30 sekundžių. Jei pajusite
stiprią vibraciją ar kitokį gedimą, nedelsdami jį išjunkite
ir pasirūpinkite jo technine priežiūra.

• Prieš pradėdami, pirmiausia nustatykite išvedžiotų
elektros laidų vandens vamzdžių ir dujotiekio vietą.
Pažeidus elektros ar kitus bendras komunalines pas­laugas tiekiančius laidus (pvz., įsriegus sraigtą) iškyla
grėsmė dirbančio personalo gyvybei bei sveikatai.

• Nenaudokite įprastos galinio rakto movos, naudo­kite specialiai smūginiams suktuvams skirtą movą.
Smūginio suktuvo mova yra juoda, kieta ir nepažeidžia
varžto. Ne smūginiams suktuvams skirtą movą lengva
pažeisti, ja galima lengvai susižaloti. Prieš naudodami
patikrinkite, ar mova neįtrūkusi ir nepažeista.

• Gręžtuvo-suktuvo antgalių ar daugiakampių galvu­čių konstrukcijos keitimas, kaip ir šiam elektriniam įran­kiui nepritaikytų nuimamų prijungimų ar priedų naudoji­mas, draudžiamas.

• Darbo metu gali nutikti atbulinis smūgis (elektros
prietaisas gali staiga atšokti atgal); siekdami išvengti

pavojingų situacijų (pavyzdžiui, netekti pusiausvyros),
tvirtai laikykite elektros prietaisą savo rankose ir stabi­liai stovėkite.

• Dirbdami su nedidelių gabaritų ruošiniais, kurių svo­ris nėra pakankamas, kad užtikrintų patikimą ksaciją,

naudokite specialius spaudiklius�

Šioje instrukcijoje

naudojami simboliai

Perskaitykite visas saugos
taisykles ir instrukcijas�

Dėvėkite apsauginius aki­nius�

Dėvėkite apsaugines ausi­nes�

Dėvėkite nuo dulkių saugan­čią puskaukę.

Prieš montuodami arba re-

guliuodami atjunkite elektrinį
įrankį nuo maitinimo tinklo.

Judėjimo kryptis.

Sukimosi kryptis�

Užrakinta.

Atrakinta�

Dvigubos izoliacijos / apsau-

gos klasė.

Toliau pateikti simboliai naudojami naudotojo instrukci-

joje, įsiminkite jų reikšmes. Suprasdami, ką reiškia

simboliai, galite tinkamai ir saugiai naudotis elektriniu

įrankiu.

Lietuviškai

Dėmesio. Svarbu.

89

Simbolis Reikšmė

Ženklas, patvirtinantis, kad

gaminys atitinka pagrindi-

nius ES direktyvų ir sude­rintų ES standartų reikalavi-

mus�

Neišmeskite elektrinio įran­kio į buitinių atliekų kontei­nerį.

Elektros įrankio paskirtis

Šis elektros prietaisas skirtas veržlėms ir varžtams už­veržti ir atsukti.
Naudojant papildomus priedus galima išplėsti instru­mento pritaikymo sferą.

1

Įjungiklis / išjungiklis (atbulinio sukimosi funkcija)

2 Korpusas
3 Įrankio laikiklis
4 Ventiliacijos angos
5 Papildomoji rankena *

6 Kaištis *

7 Veržliasūkio galvutė *
8 Laikantysis žiedas (guminis) *

* Priklausiniai

Dalis vardijamų ir pavaizduotų priklausinių neįeina
į siuntos komplektą.

Elektros įrankio elementų

tvirtinimas ir reguliavimas

Prieš pradėdami bet kokias elektros prietaiso ap­žiūros procedūras, būtinai jį išjunkite iš maitinimo
lizdo.

Veržliasūkio galvutės montavimas / nuėmimas
(žr. 1 pav.)

• Montuodami daugiakampę galvutę 7 uždėkite ant
įrankio laikiklio 2 taip, kaip parodyta 1 paveikslėlyje.

• Išrinkite atvirkštine tvarka�

Papildoma rankenėlė (žr. 2 pav.)

[SS06-24]

Dirbdami visada naudokite papildomą rankenėlę 5�
Papildoma rankenėlė 5 gali būti sumontuojama pato­gioje padėtyje.

• Atleiskite papildomą rankenėlę 5, kaip parodyta 2�1
paveikslėlyje.

• Įstatykite papildomą rankenėlę 5 į reikiamą padėtį
(žr. 2.2 pav.).

DWT

Elektros prietaiso

dalys

Lietuviškai

• Užtvirtinkite papildomą rankenėlę 5, kaip parody-

ta 2.3 paveikslėlyje.

Elektros įrankio

naudojimas

Visuomet užtikrinkite tinkamą elektros tiekimo įtampą:
įtampa turi atitikti parametrus nurodytus elektros prie­taiso identikacinėje lentelėje.

Elektros įrankio įjungimas /

išjungimas

Sukimasis į dešinę

Paspaudę palaikykite įjungimo / išjungimo mygtuką
pažymėtą skaičiumi 1 apačioje ("F", žr. 3 pav.), norė­dami išjungti, mygtuką atleiskite.

Sukimasis į kairę

Paspaudę palaikykite įjungimo / išjungimo mygtuką
pažymėtą skaičiumi 1 viršuje ("R", žr. 4 pav.), norėda­mi išjungti, mygtuką atleiskite.

Elektrinio įrankio konstrukcijos

ypatumai

Įrankio laikiklis 2 su veržliasūkio galvute 7 varomas
elektrinio variklio per pavarą ir smūginio mechaniz-

mo�

Darbo procedūra skirstoma į dvi dalis: Įsukimas ir už­veržimas (veikia smūginis mechanizmas). Smūginis
mechanizmas suaktyvinamas, kai sujungimas tvirtai už-

suktas, variklis gauna apkrovos, o variklio galia konver-

tuojama į nuolatinius sukamuosius smūgius. Atsukant
veržles ar varžtus veiksmai atliekami priešinga seka.

Sąsūkos momentas priklauso nuo poveikio trukmės.
Didžiausias sąsūkos momentas nustatomas susuma­vus visus atskirus sąsūkos momentus, pridedamus
poveikio metu. Didžiausias sąsūkos momentas pasie-

kiamas, kai poveikis trunka 3-5 sekundes� Nurodytam

laikui praėjus užveržimo momentas didėja nežymiai.
Tačiau pastebimai įkaista pavaros korpusas.

Dėl perkaitimo greičiau susidėvi visos
smūginio mechanizmo detalės ir sunau­dojama daugiau tepalų.

Poveikio trukmė nustatoma atsižvelgiant į reikiamą už­veržimo momentą. Pasiektą užveržimo momentą visa­da reikia tikrinti dinamometriniu veržliarakčiu.

Darbo elektros įrankiu

rekomendacijos

Veržliasūkio galvutę galima įstatyti į įran­kio laikiklį tik tada, kai elektros prietaisas
išjungtas.

Sąsūkos momentą lemia šie veiksniai:

• Varžtų / veržlių stiprumo rodikliai.

• Atramos tipas (poveržlė, diskinė spyruoklė, tarpi-

klis)�

90

• Suveržiamų detalių medžiagų stiprumo rodikliai.

• Tepimo sąlygos sujungimo varžtu vietoje.

Kietas suveržimas - taikomas srieginiuose metalas-

su-metalu sujungimuose, kai naudojamos poveržlės.
Didžiausias sąsūkos momentas pasiekiamas po sąly-

ginai trumpo poveikio� Bereikalingas papildomas po-

veikis tik gadina prietaisą.

Spyruoklinis suveržimas - taikomas srieginiuose
metalas-su-metalu sujungimuose, kai naudojamos

spyruoklinės poveržlės, diskinės spyruoklės, spraus­tukai ar varžtai su kūginiais įdėklais, ar kai naudojami

prailginimai�

Minkštas suveržimas - taikomas srieginiuose meta-

las-su-medžiu sujungimuose, ar kai naudojamos švino
poveržlės ar pluošto poveržlės.

Didžiausias spyruoklinio suveržimo ir minkšto suver­žimo užveržimo momentas yra mažesnis už kieto su­veržimo užveržimo momentą. Be to, poveikis turi būti
žymiai ilgesnis. Poveikio trukmė nustatoma praktinių
bandymų būdu.
Aplinkos temperatūrai nukritus žemiau užšalimo taško,

leiskite prietaisui veikti be apkrovos apytikriai 3 minu-

tes, kad pagerintumėte sutepimą.

Elektros įrankio techninė priežiūra /

prolaktika

Prieš pradėdami bet kokias elektros prietaiso ap­žiūros procedūras, būtinai jį išjunkite iš maitinimo
lizdo.

Elektrinio įrankio valymas

Kad elektrinis įrankis tarnautų ilgai ir saugiai, būtina
laikyti jį švarų. Per vėdinimo angas 4 reguliariai pra-
pūskite elektrinį įrankį suslėgtu oru.

Garantinio aptarnavimo ir taikymo tarnyba

Mūsų garantinio aptarnavimo tarnyba atsakys į jūsų
klausimus dėl gaminio techninės priežiūros ir taisy­mo bei atsarginių dalių. Informaciją apie aptarnavi­mo centrus, detalių schemas ir atsargines dalis taip
pat galima rasti apsilankius svetainėje šiuo adresu:

www.dwt-pt.com�

Elektrinių įrankių

transportavimas

•

Transportavimo metu negali būti jokio mechaninio

poveikio pakuotei�

• Iškraunant ir pakraunant neleidžiama naudoti jokios

technikos, kuri galėtų pakuotę suspausti.

Aplinkos
apsauga

Perdirbk žaliavas užuot norėdamas jas
išmesti.

Elektros prietaisas, priedai ir pakuotė turi

Plastiko elementai yra pažymėti pagal pakartotino pa-

naudojimo kategorijas�
Šios instrukcijos yra išspausdintos ant antrą kartą per­dirbto popieriaus, pagaminto nenaudojant chloro�

būti pagaminti iš perdirbamų medžiagų.

Svarstoma dėl pakeitimų pridėjimo.

Lietuviškai

91

Қозғалтқыш құралдың сипаттамалары

Электр гайка бұрғышы SS06-22 SS06-24

Қозғалтқыш құралдың коды

Номиналды қуаты [Вт] 600 600

Қажетті қуат [Вт] 320 320

Электр тогы кернеуі

Жүктемесіз жылдамдық [мин-1] 1900 1700

Айналдыру сәті [Нм] 150-300 450-500

Соққы жылдамдығы [мин-1] 2600 2400

Бұрандалардың ең аз диаметрі

Бұрандалардың ең үлкен диаметрі

Құрал ұстағышының түрі

Салмағы

Қауіпсіздік класы

Дыбыс қысымы [дБ(A)] — —

[110-127 В ~50/60 Гц]
[220-230 В ~50/60 Гц]

110-127 B [A]
220-230 B [A]

[мм]

[дюйм]

[мм]

[дюйм]

[мм]

[дюйм]

[кг]

[фунт]

7-бетті қараңыз

6
3

M14 M18

M22 M24

12,7 x 12,7

1/2" x 1/2"

3,65
8�05

6
3

19 x 19

3/4" x 3/4"

5,3

11�69

Акустикалық кұші [дБ(A)] — —

Өлшенетін тербеліс [м/с2] — —

Шу туралы

ақпарат

Дыбыс қысымы осетін болса,
әрдайым құлақ қорғаушысын киі­ңіз 85 дБ(A).

Сәйкестік жөнінде

мәлімдеме

Жеке жауапкершілікпен біз "Қозғалтқыш құралдың
сипаттамалары" де сипатталған өнім­нің 2006/42/EC ережелеріндегі барлық тиісті
анықтамаларына өзгерістері менен бірге сәйкес
екенін және төмендегі нормаларға сай екенін
кепілдендіреміз:

EN 55014-1:2006/+A1:2009/+A2:2011,
EN 55014-2:1997/+A1:2001/+A2:2008,
EN 61000-3-2:2006/+A1:2009/+A2:2009,
EN 61000-3-3:2013�

Сертификаттау Wu Cunzhen
менеджері

* - кернеуі 220-230 В болатын қуат құралдары үшін.

Merit Link International AG

Stabio, Швейцария, 25.09.2020

Жалпы

қауіпсіздік ережелері

ЕСКЕРТУ - Жарақат қаупін азайту
үшін пайдаланушы пайдалану
нұсқаулығын оқып шығуы керек!

ЕСКЕРТУ! Барлық қауіпсіздік
туралы ескертулерді және барлық
нұсқауларды оқып шығыңыз.

Ескертулер мен нұсқауларды орындамау
тоқ соғуына, өртке және / немесе ауыр жарақатқа
әкелуі мүмкін.

Барлық ескертулер мен нұсқауларды
болашақта анықтама алу үшін сақтап
қойыңыз.

Ескертулердегі "электр құрал" термині желіден
жұмыс істейтін (сымды) электр құралын немесе
батареядан жұмыс істейтін (сымсыз) электр
құралын білдіреді.

Қазақ тілі

92

Жұмыс аумағының қауіпсіздігі

• Жұмыс аумағын таза және жақсы

жарықтандырылған күйде ұстаңыз. Ретсіз

немесе күңгірт аумақтар сәтсіз жағдайларға
әкеледі.

• Электр құралдарды жарылғыш атмос-
фераларда пайдаланбаңыз, мысалы,
тұтанғыш сұйықтықтар, газдар немесе
шаң бар жерде. Электр құралдар шаңды немесе

түтіндерді тұтандыруы мүмкін ұшқындарды
тудырады.

• Электр құралды пайдалану кезінде
балаларды және маңайдағы адамдарды аулақ
ұстаңыз. Алаңдату басқаруды жоғалтуға әкелуі

мүмкін.

Электр қауіпсіздігі

• Электр құралдардың ашалары розеткаға
сәйкес болуы керек. Ашаны ешқашан ешбір
түрде өзгертуге болмайды. Жерге қосылған
электр құралдарымен бірге ешбір адаптер
ашасын пайдалануға болмайды. Өзгертілмеген

ашалар және сәйкес розеткалар тоқ соғу қаупін
азайтады.

• Құбырлар, жылытқыштар, ауқымдар және
тоңазытқыштар сияқты жерге қосылған
беттерге дененің тиюін болдырмаңыз. Дене-

ңіз жерге қосылған болса, тоқ соғу қаупі артады.

• Электр құралдарына жаңбырдың немесе
ылғалды жағдайлардың әсерін тигізбеңіз.

Электр құралға кіретін су тоқ соғу қаупін
арттырады.

• Сымды дұрыс емес пайдалануға болмайды.
Сымды электр құралды ұстап жүру, тарту
немесе розеткадан ажырату үшін ешқашан
пайдаланбаңыз. Сымды жылудан, майдан,
үшкір жиектерден немесе қозғалатын
бөліктерден аулақ ұстаңыз. Зақымдалған

немесе шатасқан сымдар тоқ соғу қаупін
арттырады.

• Электр құралды сыртта пайдаланғанда
сыртта пайдалануға жарамды ұзартқыш
сымды пайдаланыңыз. Сыртта пайдалануға

жарамды сымды пайдалану тоқ соғу қаупін
азайтады.

• Электр құралды ылғалды орында пайдалану
керек болса, қалдық тоқтан қорғау құралын
пайдаланып қуат беріңіз. Қалдық тоқтан қорғау

құралын пайдалану тоқ соғу қаупін азайтады.
ЕСКЕРТПЕ! "Қалдық тоқтан қорғау құралы (RCD)"
термині "жерге қысқа тұйықталу өшіргіші (GFCI)"
немесе "жерге аққан кездегі тізбек ажыратқышы
(ELCB)" терминімен ауыстырылуы мүмкін.

• Ескерту! Редуктордағы, қалқандағы және
т.с.с. ашық металл беттерге ешқашан
тимеңіз, өйткені металл беттерге тию
электромагниттік толқындарға кедергі
келтіріп, осылайша жарақаттарға немесе сәтсіз
жағдайларға әкелуі мүмкін.

Жеке қауіпсіздік

• Электр құралды пайдаланып жатқанда
қырағы болыңыз, істеп жатқаныңызды
қадағалаңыз және дұрыс ақылды
пайдаланыңыз. Электр құралды шаршап
тұрғанда, я болмаса, есірткілердің,
алкогольдің немесе дәрінің әсерінде болғанда
пайдалануға болмайды. Электр құралдарын

Қазақ тілі

пайдалану кезінде бір сәт зейін бөлмеу ауыр
жарақатқа әкелуі мүмкін.

• Жеке қорғағыш жабдықты пайдаланыңыз.

Әрқашан көзді қорғау құралын киіңіз. Тиісті

жағдайлар үшін пайдаланылатын шаң маскасы,
сырғымайтын қауіпсіздік аяқ киімі, қатты қалпақ
немесе естуді қорғау құралы сияқты қорғағыш
жабық жарақаттарды азайтады.

• Кездейсоқ іске қосылуды болдырмаңыз.
Құралды қуат көзіне және / немесе батареялар
жинағына қосу, көтеру немесе ұстап жүру
алдында қосқыш өшірулі күйде екеніне көз
жеткізіңіз. Электр құралды саусақты қосқышқа

қойып ұстап жүру немесе қосқышы қосулы
күйдегі электр құралдарына қуат беру сәтсіз
жағдайларға әкеледі.

• Электр құралын қосу алдында кез келген
реттеу кілтін алыңыз. Электр құралдың

айналатын бөлігіне жалғанған күйде қалдырылған
кілт жарақатқа әкелуі мүмкін.

• Қатты жақындамаңыз. Әрқашан тиісті
қалыпты және теңгерімді сақтаңыз. Бұл

күтпеген жағдайларда электр құралын жақсырақ
басқаруға мүмкіндік береді.

• Тиісті киімді киіңіз. Бос киімді немесе
зергерлік бұйымдарды кимеңіз. Шашты, киімді
және қолғапты қозғалатын бөліктерден аулақ
ұстаңыз. Бос киім, зергерлік бұйымдар немесе

ұзын шаш қозғалатын бөліктерде тұрып қалуы
мүмкін.

• Шаңды шығарып алу және жинау құралдары
қамтамасыз етілген болса, бұларды қосуды
және тиісті түрде пайдалануды қамтамасыз
етіңіз. Шаң жинауды пайдалану шаңға қатысты

қауіптерді азайтады.

• Құралдарды жиі пайдаланудан алынған
таныстықтың сізді масаттануға және құрал
қауіпсіздігі принциптерін елемеуге әкелуіне
жол бермеңіз. Абайсыз әрекет секундтың бір

бөліінде ауыр жарақаттауы мүмкін.

• Ескерту! Пайдалану кезінде электр құралдар
электромагниттік өріс тудырады. Кейбір
жағдайларда бұл өріс белсенді немесе пассивті
медициналық имплантаттарға кедергі келтіруі
мүмкін. Ауыр немесе өлімге әкелетін жарақатты
болдырмау үшін медициналық имплантаттары
бар адамдарға осы электр құралды пайдалану
алдында дәрігермен және медициналық
имплантат өндірушісімен кеңесу ұсынылады.

Электр құралды пайдалану және күту

• Психофизикалық немесе ақыл-ой қабілеттері
төмен адамдар, сонымен бірге балалар бұл
электр құралды тек қауіпсіздігіне жауапты адам
қадағаласа немесе электр құралды пайдалану
туралы нұсқаулар берсе, пайдалана алады.

• Электр құралға күш түсірмеңіз. Жағдайға
сай дұрыс электр құралын пайдаланыңыз.

Дұрыс электр құралы өзі арналған жылдамдықпен
жұмысты жақсырақ және қауіпсіздеу орындайды.

• Қосқыш қоспаса және өшірмесе, электр
құралды пайдалануға болмайды. Қосқышпен

басқару мүмкін емес кез келген электр құрал
қауіпті және жөнделуі керек.

• Кез келген реттеулерді жасау, қосалқы
құралдарды ауыстыру немесе электр
құралдарды сақтауға қою алдында ашаны
қуат көзінен және / немесе батареялар
жинағын электр құралдан ажыратыңыз.

Мұндай алдын-алуға арналған сақтық шаралары

93

электр құралының кездейсоқ іске қосылуы қаупін
азайтады.

• Жұмыссыз тұрған электр құралдарын
балалардан аулақ ұстаңыз және электр
құралмен немесе осы нұсқаулармен таныс
емес адамдарға электр құралын пайдалануға
рұқсат етпеңіз. Электр құралдар оқытыл-маған

пайдаланушылардың қолдарында қауіпті болады.

• Электр құралдарына техникалық қызмет
көрсетіңіз. Қозғалатын бөліктердің қате
туралануы немесе тұрып қалуы, сынған
бөліктер және электр құралдың жұмысына
әсер етуі мүмкін кез келген басқа жағдай бар­жоғын тексеріңіз. Зақымдалса, пайдалану
алдында электр құралын жөндетіңіз. Көп

сәтсіз жағдайларды нашар техникалық қызмет
көрсетілетін электр құралдары тудырады.

• Кесу құралдарын өткір және таза күйде
ұстаңыз. Тиісті түрде техникалық қызмет

көрсетілетін, үшкір кесу жиектері бар кесу
құралдарының тұрып қалу ықтималдығы азырақ
және оларды басқару оңайырақ.

• Электр құралын, қосалқы құралдарды және
құралдың кескіштерін, т.б. Осы нұсқауларға
сай, жұмыс жағдайларын және орындалатын
жұмысты ескере отырып пайдаланыңыз.

Электр құралды көрсетілгеннен басқа әрекеттер
үшін пайдалану қауіпті жағдайға әкелуі мүмкін.

• Тұтқаларды және ұстайтын беттерді
құрғақ, таза және май емес күйде ұстаңыз.

Жылпылдақ тұтқалар және ұстайтын беттер
күтпеген жағдайларда құралды қауіпсіз ұстауға
және басқаруға мүмкіндік бермейді.

• Электр құралды пайдаланғанда қосымша
тұтқаны дұрыс ұстаңыз. Бұл электр құралын
басқарғанда пайдалы. Сондықтан дұрыс ұстау
сәтсіз жағдайлардың немесе жарақаттардың
қаупін азайтады.

Қызмет көрсету

• Электр құралына білікті жөндеу маманы
түпнұсқалық ауыстыру бөлшектерін пайдала­нып қызмет көрсетуі керек. Бұл электр құралы-

ның қауіпсіздігін сақтауды қамтамасыз етеді.

• Майлау және қосалқы құралдарды ауыстыру
туралы нұсқауларды орындаңыз.

Арнайы қауіпсіздік

туралы ескертулер

• Құрал қозғалып жатқанда электр құралдың
кездейсоқ іске қосылуын болдырмау үшін,
саусақтарды ауыстырып-қосқыш түймеге
қоймау керек.

• Бұрандаларды бекіту кезінде электр құралды
пайдаланбай тұрып, бұрандаларға сәйкес басқа
құрамдастар толығымен бекітілгеніне және
сенімді екеніне көз жеткізу керек. Ауыстырып­қосқышты қауіпсіз күйге орнатып іске қосып,
электр құрал 30 секунд бойы жұмыс істеуі керек.
Кез келген қатты діріл немесе басқа мәселе болса,
мұны дереу тоқтату керек және техникалық
қызмет көрсетудің өткізілуін жоспарлау керек.

• Бастамай тұрып жасырын сымдардың, су және
газ құбырларының орнын анықтау керек. Электр
сымдары немесе жалпы коммуналдық жүйелер
зақымдалған жағдайда (мысалы, бұрап жатқан
бұрандамен) қызметкерлердің өміріне және
денсаулығына ауыр салдарлар туындауы мүмкін.

• Кәдімгі бүйірлік кілт муфтасын пайдаланбаңыз,
соққылы кілтке арналған муфтаны пайдаланыңыз.
Соққылы кілт муфтасы қара, ауыр және бұранда
болтын зақымдамайды. Соққылы кілтке арналған
муфтаның зақымдалуы оңай, әрі ол оңай
жарақаттайды. Пайдалану алдында муфтада
сынықтар немесе басқа көрінетін зақым жоқ
екеніне көз жеткізіңіз.

• Бұрауыш биталарының немесе бүйірлік
кілттердің құрылысын өзгертуге, сонымен
бірге, осы электр құрал үшін ажыратылатын
саптамаларды немесе қосалқы құралдарды
пайдалануға тыйым салынады.

• Пайдалану кезінде кері тебу (электр құралдың
кенет жұлқуы) орын алуы мүмкін; қауіпті
жағдайларды (мысалы, тепе-теңдікті жоғалтуды)
болдырмау үшін электр құралды қолдарда қатты
ұстаңыз және тұрақты қалыпты сақтаңыз.

• Өз салмағы қажет бекітуді қамтамасыз етуге
жеткіліксіз шағын бос бөліктерді өңдегенде
арнайы қысқыш бекіткіштерді пайдаланыңыз.

Нұсқаулықта қолданылатын

таңбалар

Пайдалану нұсқаулығында төменде берілген
таңбалар қоладнылады, олардың мағынасын
есте сақтаңыз. Таңбаларды дұрыс түсіндіру
электр құралды дұрыс және қауіпсіз қолдануға
көмектеседі.

•

Кесу қосалқы құралы жасырын сымдарға
немесе өзінің сымына тиюі мүмкін әрекетті
орындау кезінде электр құралды оқшауланған
ұстайтын беттерінен ұстаңыз. Тоқ бар сымға

тиген кесу қосалқы құралы электр құралдың
ашық металл бөліктерінен тоқ өтуіне әкеліп,
операторды тоқ соғуы мүмкін.

• Соққымен бұрғылау кезінде құлақ қорғау

құралдарын киіңіз. Шудың әсері есту қабілетінің

жоғалуына әкелуі мүмкін.

Электр құралды пайдалану кезіндегі

қауіпсіздік туралы нұсқаулар

•

Электр құралын пайдалану кезінде зейін қою
және қырағы болу керек. Шаршап тұрғанда немесе
анестезия, алкоголь немесе дәрілердің әсерінде
болсаңыз, электр құралды пайдаланбау керек.

Қазақ тілі

94

Таңба Мағына

Электр гайка бұрғышы

Сұр түспен белгіленген

R

F

аумақтар жұмсақ қабат
(оқшауланған қабаты
бар).

Сериялық нөмір бар
жапсырма:

SS ... - үлгі;
ХХ - өндіру күні;
XXXXXXX - сериялық
нөмір.

Таңба Мағына

Қауіпсіздік техникасы
туралы барлық
нұсқаулармен және
нұсқаулармен
танысыңыз.

Қорғағыш көзілдірікті
киіңіз.

Қорғағыш құлаққапты
киіңіз.

Шаңнан қорғайтын
масканы киіңіз.

Қосымша жарақтарды іске қосып бұрғыны қолдану
салаларын арттыруға болады.

Қозғалтқыш құралдың

құрамдастары

1

Қосу / өшіру қосқышы (кері функция)

2 Тұрқы
3 Құрал ұстағыш
4 Ауа алмасатын тесіктер
5 Қосымша тұтқа *

6 Істік *

7 Бүйірілк кілт *
8 Ұстағыш сақина (резеңке) *

* Қосымша құрамдастар

Кейбір суреттелген немесе сипатталған
құрамдастар стандарттық жабдықтау
ретінде қосылмаған.

Монтаждық және реттеу
жұмыстарын өткізу
алдында электр құралды
желіден өшіріңіз.

Қозғалыс бағыты.

Айналу бағыты.

Бұғатталған.

Бұғаттаудан
шығарылған.

Қос оқшаулау / қорғау
сыныбы.

Назар аударыңыз.
Маңызды ақпарат.

Бұйым ЕО
директивалараның
негізгі талаптарына
және Еуропалық
Одақтың үйлестірілген
стандарттарына сай
екенін куәландыратын
белгі.

Электр құралды
тұрмыстық қоқысқа
лақтырмаңыз.

DWT

қозғалтқыш құралын қолдану салалары

Электр құрал гайкалар мен болттарды
бекемдеуге және босатуға арналған.

Қазақ тілі

Қозғалтқыш құралдың бөлшектерін

орнату және жөнге салу

Қозғалтқыш құралмен кез кезлген жұмысты
бастау алдында оны токтан ажыратып
тастаңыз.

Бүйірлік кілтті орнату / ажырату (1 сур.
қараңыз)

• Бекіту кезінде бүйірлік кілтті 7 құрал

ұстағышқа 2 1 суретте көрсетілгендей
орнатыңыз.

• Бөлшектеу әрекеттерін кері ретпен

орындаңыз.

Қосымша тұтқа (2 сур. қараңыз)

[SS06-24]

Әрқашан, жұмыс кезінде 5 көмекші тұтқасын
қолданыңыз. 5 көмекші тұтқасы пайдаланушыға
ыңғайлы орналаса алады.

• 5 көмекші тұтқаны 2.1 сур. көрсетілгендей

босатыңыз.

• 5 көмекші тұтқаны тиісті күйге орнатыңыз

(2.2 сур. қараңыз).

• 5 көмекші тұтқаны 2.3 сур. көрсетілгендей

етіп бекітіңіз.

Қозғалтқыш құралды

алғашқы рет іске қосу

Әрдайым дұрыс электр кернеуін қолданыңыз:
Қозғалтқыш құралдың электр кернеуі құралдың
жеке мәліметтері бар тілімшеде көрсетілген
электр кернеуіне сәйкес болуы керек.

Қозғалтқыш құралды

қосу / өшіру

Оңға бұру

Төменгі жақта қосу / өшіру қосқышын 1 ("F", 3 сур.
қараңыз) басып тұрыңыз, өшіру үшін оны жіберіңіз.

95

Солға бұру

Жоғарғы жақта қосу / өшіру қосқышын 1 ("R", 4
сур. қараңыз) басып тұрыңыз, өшіру үшін оны
жіберіңіз.

Қозғалтқыш құралдың

дизайн мүмкіндіктері

Құрал ұстағыш 2 пен бүйірлік кілтті 7 электр
қозғалтқыш беріліс және соғу механизмі арқылы
жүргізеді.
Жұмыс рәсімі екі кезеңге бөлінеді: бұрау және
бекемдеу (жұмыс кезіндегі соғу механизмі). Соғу
механизмі бұралған қосылым тығыз болғанда
белсендіріледі, осылайша, қозғалтқышқа жүктеме
түсіріліп, қозғалтқыш қуаты тұрақты айналмалы
соғуларға түрлендіріледі. Бұрандаларды немесе
гайкаларды босату кезінде бұл үдеріс кері ретпен
орындалады.

Айналдыру сәті соғу ұзақтығына байланысты. Ең
үлкен жеткен айналдыру сәті соғу арқылы жеткен
барлық жекелеген айналдыру сәті қосындысынан
шығады. Ең үлкен айналдыру сәтіне 3-5 секунд
соғу ұзақтығынан кейін қол жеткізіледі. Осы
ұзақтықтан кейін бекемдеудің айналдыру сәті
тек аз ғана мөлшерге арттырылады. Дегенмен,
трансмиссия корпусы айтарлықтай қызады.

Артық қызудың салдарлары ­балға механизмі құрамдастарының
барлығының қатты тозуы және
майлағыштың көп қажет етілуі.

Соғу ұзақтығы әр қажет бекемдеу айналдыру сәті
үшін анықталады. Іс жүзінде қол жеткізілетін
бекемдеу айналдыру сәтін айналдыру сәті
кілтімен әрқашан тексеру керек.

Қозғалтыш құралды қолданубойынша

Бүйірлік кілтті құрал ұстағышқа
тек электр құрал өшірулі кезде
қолданыңыз.

Айналдыру сәті келесі факторларға
байланысты:

• Бұрандалардың / гайкалардың күш сипаттары.

• Аралық қабат түрі (шайба, диск серіппесі,

тығыздағыш).

• Бұралып / болтпен бекітіліп жатқан

материалдың күш сипаттары.

• Бұранда / болт қосылымындағы майлау

жағдайлары.

Қатты отырғыш - шайбалардың көмегімен
металға-металл бұранда қолданыстары үшін
берілген. Салыстырмалы түрде қысқа соғу
ұзақтығынан кейін ең көп айналдыру сәтіне
жетесіз. Қажет емес ұзақ соғу ұзақтығы тек
машинаны зақымдайды.

Серіппелі отырғыш - металға-металл
бұранда қолданыстары үшін берілген, дегенмен,
серіппелі шайбаларды, диск серіппелерін,
өзектерді немесе конустық отырғышы бар

ұсыныстар

Өндіруші өзгерістер енгізуі мүмкін.

Қазақ тілі

бұрандаларды / гайкалрады пайдаланып, сонымен
бірге, ұзартқыштарды пайдаланғанда.

Жұмсақ отырғыш - бұранда қолданыстары
үшін берілген, мысалы, металды ағашқа немесе
аралық қабат ретінде қорғасын шайбаларды
немесе талшықты шайбаларды пайдаланғанда.

Серіппелі отырғыш, сонымен бірге, жұмсақ
отырғыш үшін ең үлкен бекемдеудің айналдыру
сәті қатты отырғыштікінен төменірек. Сондай­ақ, ұзағырақ соғу ұзақтығы қажет. Соғу ұзақтығы
тәжірибе жүзінде тексеру арқылы анықталады.
Қату нүктесінен төмен температураларда
майлау мүмкіндігін жақсарту үшін машинаны
жүктемесіз шамамен 3 минут бойы жұмыс
істетіңіз.

Қозғалтқыш құралды жөндеу /

алдын алу шаралары

Қозғалтқыш құралмен кез кезлген жұмысты
бастау алдында оны токтан ажыратып
тастаңыз.

Қозғалтқыш құралды тазалау

Құрылғыны ұзақ уақыт қолданудың маңызды
талабы - оны таза ұстау. Құрылғыны әрдайым
сығылған ауамен ауа алмасатын тесіктерінен
үрлеп тазартып тұрыңыз 4�

Сатудан кейінгі қызмет және өтінім бойынша
қызмет

Біздің сатудан кейінгі қызмет өнімге техникалық
қызмет көрсетуге және оны жөндеуге,
сонымен бірге, қосалқы бөлшектерге қатысты
сұрақтарыңызға жауап береді. Сондай-ақ,
сервистік орталықтар туралы ақпаратты,
бөліктердің диаграммаларын және қосалқы
бөлшектер туралы ақпаратты мына бетте
табуға болады: www.dwt-pt.com�

Электр құралдарын

тасымалдау

•

Тасымалдау кезінде қаптамаға ешбір

механикалық әсерді тигізуге болмайды.

• Жүкті түсіргенде / жүктегенде қысып орау
қағидатымен жұмыс істейтін ешбір технология
түрін пайдалануға рұқсат етілмеген.

Қоршаған ортаны

сақтау

Шикізатты қоқыс ретінде пайдаға
асырудың орнына қайта қолдануға
жіберіңіз.

Электр құралы, жарақаттар және
бума қоршаған ортаға зиянсыз қайда

Пластикалық компоненттер сыныпталған қайта
қолдану үшін белгіленген.
Бұл нұсқаулар қайта қолданылатын хлорин
қосылмаған қағазда басып шығарылған.

96

қолдануға жіберілуі керек.

979899

100
