DURKOPP N291, N292 Parts List
Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
N291 - N292
Postfach 17 03 51 , D-3 37 03 Bi el ef el d • Potsdamer Straße 19 0, D-33 71 9 B ie le feld
Telefon (05 21) 9 25-0 • Telefax (05 21) 9 25 24 35 Teile.-Nr / Part.-No.:0791 291801
Ausgabe / Edition: 02/99 • LU Printed in Federal Republic of Germany
Teileliste und Näheinrichtungen
Spare parts list and Sewing Equipment
N291 - N292
Inhaltsverzeichnis Tafel/Table Contents
Armwelle, Welle für Obertransport, 1 Arm shaft, Shaft for unison feed,
Stichstellerkulisse, oben Upper stitch regulator frame
Nadelstangen s c hw i ng e, F ad en he be l 2 needle ba r fr a me , t hr a d t ak e -up l ev e r
Fußstangen, Füß c h en l üf tu ng ob en 3 Foot bar, upper sewi ng fo ot lift
Stichstellerkulisse, unten, Transporteurantrieb 4 lower stitch redulator frame, feed dog drive
Unterwelle 5 Lower shaf t
Greiferlage r N2 91 6 Hook beari n g N291
Greiferlage r N2 92 7 Hook beari n g N292
Fadenspannun gs t r äg er, Schieb er 8 Thread ten s i on plate, slide
Fadenspannun gs t r äg er, Schieb er 9 Thread ten s i on plate, slide
Spuler N291 10 Winder N291
Spuler N292 11 Winder N292
Spannungsauslösung, Kopfdeckel 12 Tension release, head cover
Armdeckel N2 91 13 Arm cover N291
Armdeckel N2 92 14 Arm cover N292
Schmierung (Übersicht) 15 Lubrication
Spulenbrems e 16 Bobbin brake
Stichverst el l u ng 17 Stitch adjustme nt
Verriegelungsteile 17A Lock parts
Pneumatische Füßchenlüftung, unten 18 Lower sewing foot lift , pneumatic

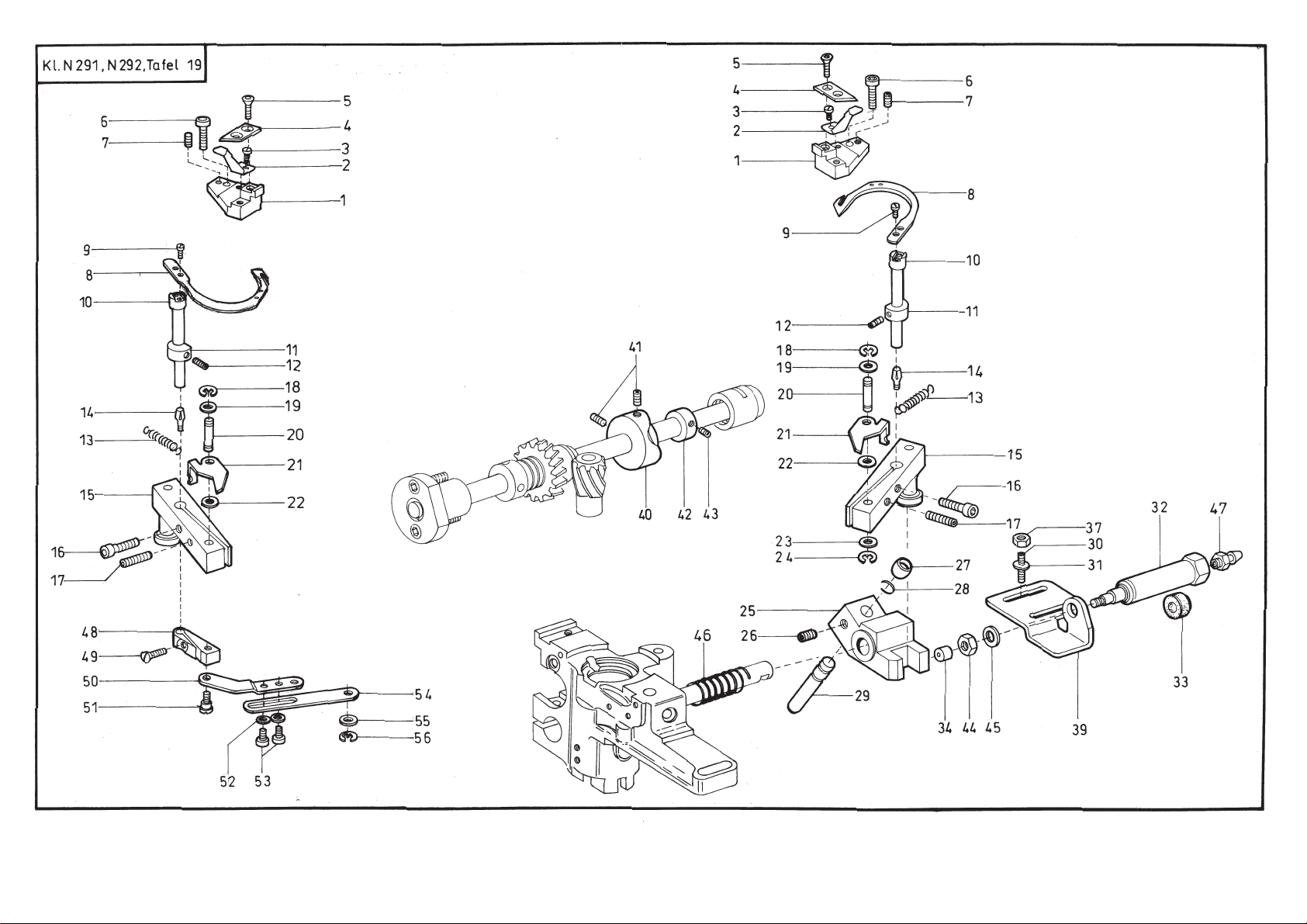

Fadenabschneider 19 Thread cutter
Pneumatische Fadenspannungslüftung 20 Thread tension lift , pneumatic

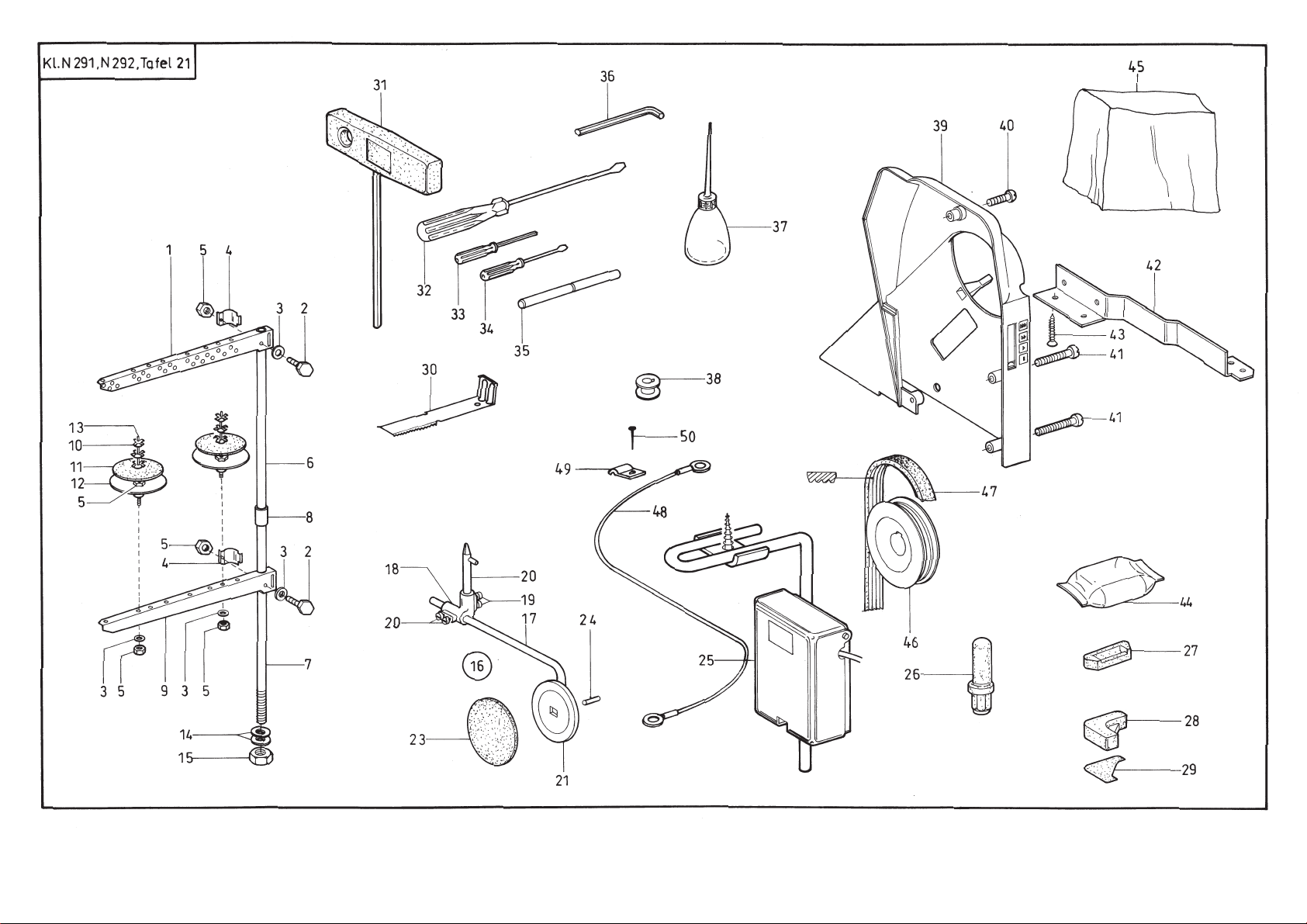

Beipack 21 Accessories
Einstelle hren 22 Gauges
Nählicht 23 Sewing light
Nadelkühlung 24 Needle cooler
2.Stichlän ge 25 2.Stitch length
Fadenwächter 26 Thread monitor

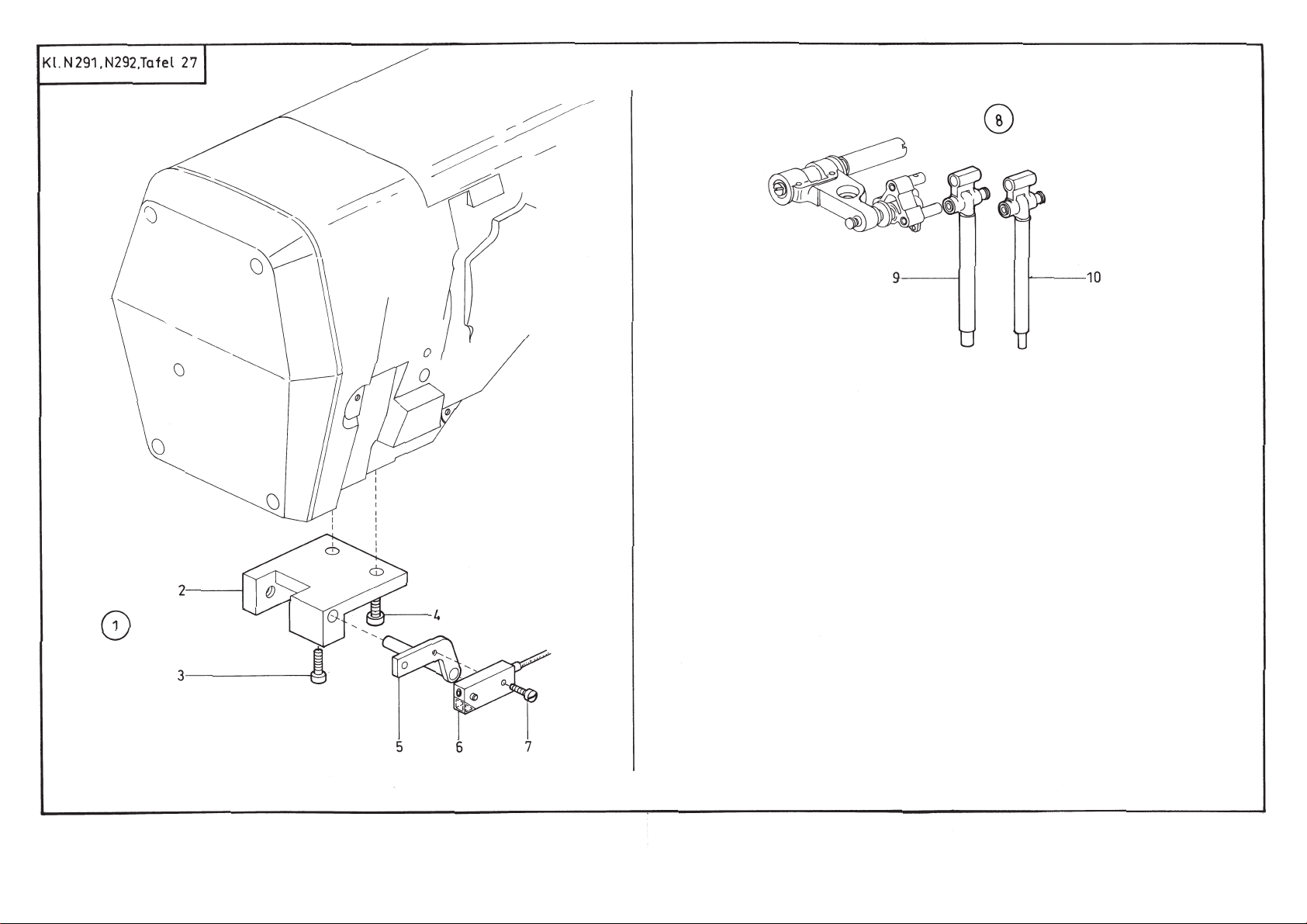

Lichtschranke 27 Light barrier

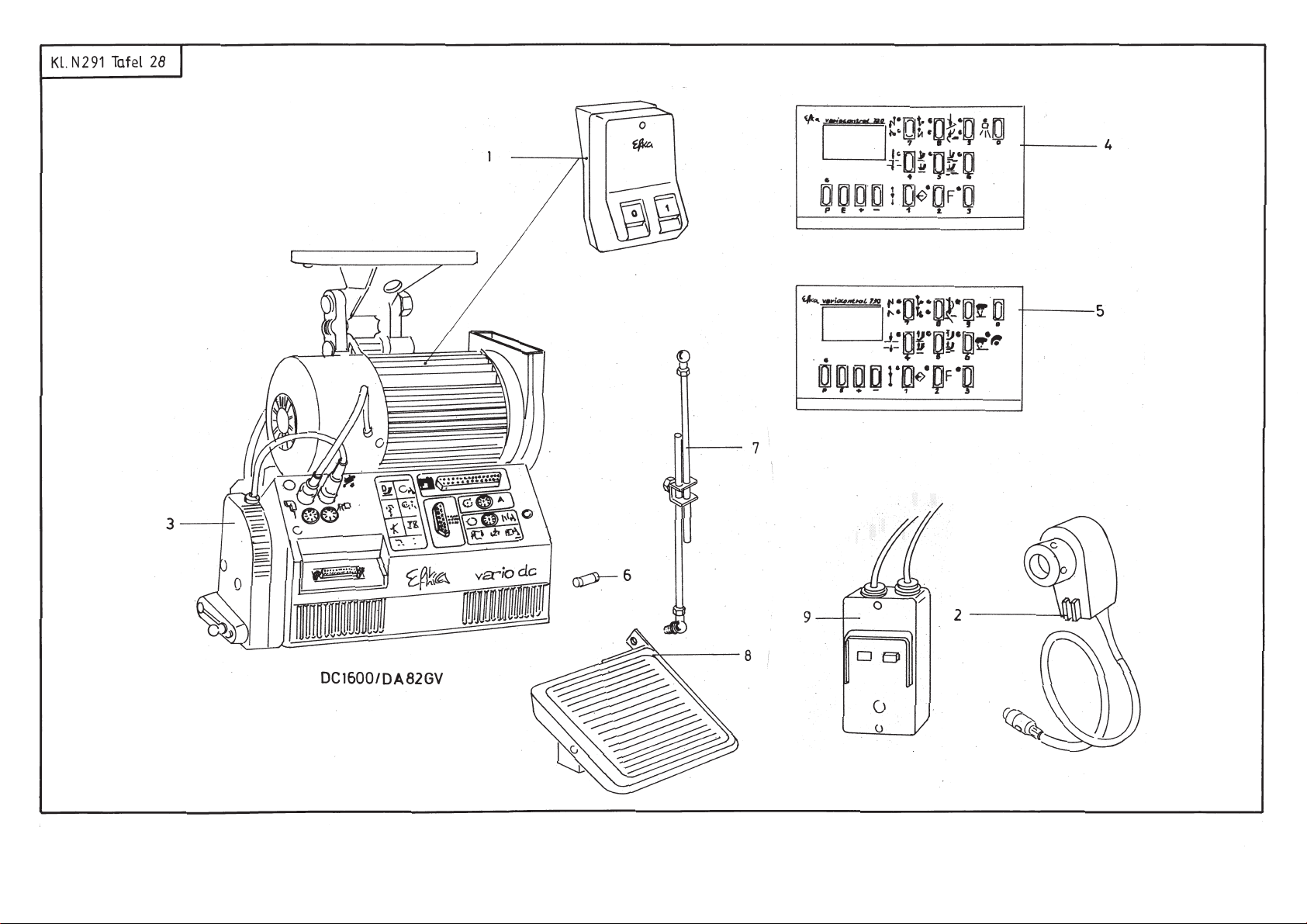

Nähantrieb 28 Sewi n g d ri ve
Näheinrichtu ng en Sewing equi pm en t
Pläne Plans
Kl. N291 N292, T afel 1 - Cl. N291 N292 , table 1
Pos. T eile Nr .
Det. Part No.
1 0291 000021 ARMWELLE K
2 9129 016050 SPRENGRING
3 9202 002483 ZYL.SCHR.
5 0223 000652 GEWINDESTIFT
6 0291 000257 ZUGST ANGE, K (6 M M)
6 0291 002102 ZUGST ANGE, K (10 M M)
7 0491 000133 FILZHALTER
8 0380 000009 KERBSTIFT 1472
9 0291 000076 STELLRING V
10 0246 000264 A SCHRAUBE
11 0491 000105 ARMLAGER K
12 0223 000237 GEWINDESTIFT
13 0491 001045 ZUGST ANGE, K
15 0216 000209 SCHRAUBE
16 9203 003678 ZYL.SCHR.
17 0491 000123 ZAHNRIEMENRAD K
18 9205 102788 GEW.STIFT
19 0491 000126 EINSTELLRING
20 9203 313707 SENKSCHR.
21 0291 000046 SICH.RING
22 0491 000111 A RMLAGE R K
23 0491 000113 BUCHSE
24 9205 102188 GEW.STIFT
25 0291 000044 RILLENKULA
26 9305 001650 SPANNS TIFT
27 0491 000119 HANDRADFLANSCH
28 9205 102788 GEW.STIFT
30 0491 000117 HANDRAD
31 9203 100938 FLACHKOPFSCHR.
32 0291 000060 ZAHNRIEMEN
33 0491 001076 HEBEL V
34 9202 002493 ZYL.SCHR.
Benennung
ARMWELLE, WELLE FUER OBERTRANSP.
ARM SHAFT, SHAFT FOR UNISON FEET
+EXZENTER GEST .
(FUER 6MM STICHL.)
(MIT / WITH POS. 5, 67
+ T afel 2 POS.60, 61, 62)
+EXZENTER GEST .
(FUER 10MM STICHL.)
(MIT / WITH POS. 5, 67
+ T afel 2 POS.60, 61, 62)
(MIT / WITH POS.10)
(MIT / WITH POS.12)
+EXZENTER GEST .
(MIT / WITH POS.15, 68)
(MIT / WITH POS.18,19,20)
(MIT / WITH POS.23-26)
Tafel 1
Pos. Teile Nr .
Det. Part No.
35 0491 001068 KOPPEL
36 9202 002083 ZYL.SCHR.
37 0491 001069 KOPPEL
38 0491 001058 BOLZEN V
39 0933 021221 NADELLAGER
40 0491 001065 LASCHE V
41 0491 001111 SICHERUNGSBLECH
42 9330 000088 SCHEIBE
43 9203 100618 FLACHKOPFSCHR.
44 0291 002322 BOLZEN
45 0491 001055 SCHWINGE
46 0491 001072 KLOBEN
47 9202 002503 ZYL.SCHR.
48 0291 002373 NADELLAGER
49 0211 009969 SICH.RING
50 0491 001095 WELLE V
51 0195 001141 DREHFEDER
52 0211 009672 KUGELZAPFEN
53 0556 000855 SCHEIBE
54 0491 001215 KLOBEN V
55 9202 002493 ZYL.SCHR.
56 9205 101848 GEW .STIFT
57 0491 001104 BUCHSE
58 0491 001115 WELLE V
59 0556 002040 ZAPFEN
60 0491 001201 ZYLINDER K
61 0211 000100 A SICH.SCHEIBE
62 0491 001221 STIFT
63 9205 102508 GEW .STIFT
64 0893 211058 FEDERRING
65 0495 000626 KOLBEN
66 0746 001547 LIPPENRING
69 9850 291001 LEITERPLATTE
69 9850 291002 LEITERPLA TTE
70 9204 201678 LINSENSCHR.
73 0291 002367 SCHEIBE
74 0380 000009 PASSKERBSTIFT
83 9120 080110 RILLENKUGELLAGER
84 9710 920011 DROSSELVENTIL
85 0491 001202 ZYLINDERROHR
Benennung
(MIT / WITH POS.65,66)
(NUR / ONLY N291-164062)
(NUR / ONLY N291-185082
N292-185082)
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
Kl. N291 N292, T afel 2 - Cl. N291 N292 , table 2
Pos. T eile Nr .
Det. Part No.
1 0491 000151 KULISSE K
2 0291 000084 FILZTEIL
3 0291 000085 HALTER V
4 9205 102193 GEW.STIFT
5 0291 000089 SENKSCHR. 7991
6 0291 000091 LAGERBOLZEN
7 0291 000097 DECKBLECH
8 9204 001258 SENKSCHR.
9 0739 000297 ZYL-SCHRAUBE 84
10 0291 000101 NADELST ANGE K *
11 0291 000107 EINSTELLBOLZEN
12 0702 000020 GEWINDESTIFT
13 0291 000109 LAGERBOLZEN
14 0291 000114 DOCHTHALTER K
17 0556 001686 ZYL.SCHRAUBE
20 9205 102478 GEW.STIFT
21 0491 000222 ANSATZSCHRAUBE
22 9231 110108 6KT. MUTTER
23 9357 100010 KUGELSCH. 6319
24 9357 100011 KEGELPF . 6319
25 0291 000159 FADENFUEHRUNG
26 0291 000105 GEW.STIFT
27 9203 312411 SENKSCHR.
28 0491 004631 FADENHEBEL, K
29 0291 000173 KREUZKOPF
30 0531 000473 ZYL-SCHRAUBE
31 0291 000176 SCHEIBE
32 0212 004841 SICH.RING
33 0291 000178 NADELKRANZ
34 0291 000184 ZUGST ANGE
35 0294 000185 KURBELZAPFEN
36 0291 000186 NADELKRANZ
37 0291 000187 SCHRAUBE
39 0291 000193 ANLAGEPLA TTE
40 0570 010007 GUMMISTOPFEN
41 1001 001162 HUTSTOPFEN
42 0491 004641 FADENHEBEL K
43 0212 004894 NADELKRANZ
44 0291 000213 FADENHEBELACHSE
45 0291 000219 FAD.HEBELSCHUTZ
Benennung
STICHSTELLER-KULISSE,OBEN
NADELST .-SCHWINGE, F ADENHEBEL
UPPER STITCH REGULATOR FRAME
NEEDLE BAR FRAME, THREAD TAKE_UP LEVER
(MIT / WITH POS.2 - 14, 17, 26, 27)
(MIT / WITH POS.25-27,40)
(MIT / WITH POS. 29-37, 42-44)
(MIT / WITH POS.30)
Tafel 2
Pos. Teile Nr .
Det. Part No.
46 9204 201658 LINSENSCHR.
47 0291 000223 DOCHTHAL TER V
49 9202 002057 ZYL.SCHR.
50 9330 000088 SCHEIBE
51 0265 000753 DRUCKHUELSE
52 0265 000751 SCHRAUBE
53 0271 000474 ARRETIERFEDER
56 0291 000242 STICHST.KULISSE K
57 0211 000088 GLEITSTEIN
58 0291 000246 FUEHRUNGSBOLZEN
59 0223 000245 GEWINDESTIFT
60 0291 000262 TRANSP.HEBEL V
61 0211 000062 BOLZEN
62 0291 000271 BOLZEN
63 0291 000277 BOLZEN
64 0291 000282 DOPPELHEBEL
65 0556 000017 6KT.SCHR.
66 0223 000237 GEWINDESTIFT
68 0291 000285 EXZ.BOLZEN
69 0291 000289 ZUGST ANG E
70 0291 000292 ACHSE
71 0291 000296 BUCHSE
72 0291 000297 BUCHSE
73 0223 000245 GEWINDESTIFT
74 0219 000321 VERSCHLUSSKAPPE
75 0291 000504 KLEMMKLOBEN K
76 9202 003178 ZYL-SCHRAUBE
77 0211 000100 A SICH.SCHEIBE
78 0211 008285 DRUCKBOLZEN
79 0291 000146 MUTTER
80 0291 000155 BOLZEN
83 0292 000101 NADELST ANG E K **
Benennung
(MIT / WITH POS.57)
(MIT / WITH POS.76)
(MIT / WITH POS.40)
* NUR / ONLY KL. N291
** NUR / ONLYKL. N292
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
Kl. N291 N292, T afel 3 - Cl. N291 N292 , table 3
Pos. T eile Nr .
Det. Part No.
1 0491 000461 LUEFTERWELLE V
2 0491 000468 LASCHE
3 0211 000100 A SICH.SCHEIBE
4 0291 000008 SINTERLAGER
5 0556 001570 VERSCHL.STOPFEN
6 9205 102578 GEW.STIFT
7 9231 110128 6KT. MUTTER
8 9205 122488 GEW.STIFT
9 0291 000475 FEDERSCHEIBE
10 0291 000473 KLOBEN
11 9231 000368 6KT .MUTTER
12 9202 042098 ZYL.SCHR.
13 9202 002063 ZYL.SCHR.
14 0211 003058 ZWISCHENRING
15 0291 000472 HEBEL
16 0491 000391 DRUCKSCHRAUBE
17 0491 000396 FEDERFUEHRUNG V
18 0291 000354 DRUCKFEDER
19 0291 000343 STELLRING V
20 0291 000360 SCHEIBE
21 0491 000399 KALOTTE
22 0291 000347 STUETZSCHEIBE
23 9205 102478 GEW.STIFT
24 0491 000473 HEBEL V
25 0291 000336 SCHEIBE
26 0491 000362 DOPPELHEBEL
27 0491 000348 STOFFDR.ST A NG.V
28 0491 000201 FUSSSTANGE V
29 0291 000304 MUTTER
30 0291 000303 STOFFST.BUCHSE
31 0491 000441 BLAT TFE DER
32 9203 003653 ZYL.SCHR.
33 0291 000444 ANSCHLAG
34 0491 000231 HALTEP LATTE
35 9203 003648 ZYL.SCHR.
36 0491 000157 DECKEL
37 9202 002058 ZYL.SCHR.
38 0491 000158 FILZTEIL
39 0491 000613 ANTR.WELLE, K
40 0291 000371 DOCHTHALTE R
41 0739 000297 ZYL-SCHRAUBE 84
42 0291 000377 GLEITSTUECK
43 0291 000378 BOLZEN
44 0491 000633 ZUGST ANGE
Benennung
FUSSSTANGEN, FUESSCHENLUEFTUNG, OBEN
FOOT BAR, UPPER SEWING FOOT LIFT
(MIT / WITH POS 87)
(MIT / WITH POS 40-44,89)
Tafel 3
Pos. Teile Nr .
Det. Part No.
45 0291 000401 SCHWINGE K
46 0933 001630 GUMMISTOPFEN
47 0291 000412 SCHEIBE
48 0265 000106 NADELKRANZ
48 0291 000015 A AUSSENRING
49 0291 000006 BUCHSE
50 0291 000004 BUCHSE
51 0491 000428 STELLRING
52 0223 000237 GEWINDESTIFT
53 0291 000005 BUCHSE
54 0291 000008 SINTERLAGER
55 0491 000483 HEBEL K
56 9202 003178 ZYL.SCHR.
57 0491 000497 LASCHE
58 0570 000138 SICH.SCHEIBE
59 0295 000499 ZUGLASCHE
60 0491 000491 UEBERTR.HEBEL V
61 0650 000353 SICH.RING
62 0491 002363 UEBERTR.HEBEL V
63 9357 000090 SICH.SCHEIBE
64 0491 002370 DREHFEDER
65 0211 000242 LAGERBOLZEN
66 0223 000245 GEWINDESTIFT
67 0993 521190 GEW .STIFT
68 0291 000494 BOLZEN
69 0291 002738 DRUCKSTANGE
70 0211 000231 WINKELHEBEL KPL
71 0223 000448 GEW .-STIFT 551
72 9231 110128 6KT.MUTTER
73 0223 000448 GEW .-STIFT 551
74 9231 110128 6KT.MUTTER
75 0265 000289 SICH.SCHEIBE
77 1001 009140 ANSATZSCHRAUBE
78 0024 000080 A SCHEIBE
79 0271 000667 KNIEHEBELACHSE
80 0219 000840 DREHFEDER
81 0291 000530 SCHLAUCHHALTER
82 9330 000108 SCHEIBE
83 9231 110128 6KT.MUTTER
86 0291 000341 EXZ.BOLZEN
87 0570 000055 GEW .STIFT
89 0491 000404 WELLE
Benennung
(MIT / WITH POS.46)
(MIT / WITH POS.56)
(MIT / WITH POS.71-74)
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
Kl. N291 N292, T afel 4 - Cl. N291 N292 , table 4
Pos. T eile Nr .
Det. Part No.
STICHST .-KULISSE, UNTEN, TRANSPORTEUR-ANTRIEB
LOWER STITCH REGULATOR FRAME, FEED DOG DRIVE
1 0244 000541 SCHUBWELLE K
2 0219 000321 VERSCHLUSSKAPPE
3 0211 000043 LAGERBUCHSE
4 0211 000045 LAGERBUCHSE
5 0223 000245 GEWINDESTIFT
6 0212 000627 STELLRING V
7 0570 000055 GEWINDESTIFT
8 0748 000294 STELLRING V
9 0147 000203 GEWINDESTIFT
10 0945 000616 NADELKRANZ
11 0244 000556 A GABELHEBEL
12 9202 002083 ZYL.SCHR.
13 0244 000559 A STICHST .HEBEL
14 0211 000062 BOLZEN
15 0244 000581 A SCHUBSTANGE
16 0556 000230 BOLZEN
17 0244 000561 BOLZEN
19 0291 001097 ANSATZSCHRAUBE
20 9203 003158 ZYL.SCHR.
21 9231 110038 6KT. MUTTER
22 0244 000566 SCHUBHEBEL V
23 9202 002483 ZYL.SCHR.
24 0244 000572 LAGERBOLZEN
25 0211 000085 DOCHTHALTER
26 0244 000601 HUBHEBEL V
27 0244 000604 BOLZEN
28 0244 000604 A SCHEIBE
29 0211 000100 A SICH.SCHEIBE
30 0219 000351 LASCHE
31 0244 000606 BOLZEN
32 0211 000147 HUBWELLE K
33 0265 000574 GABELHEBEL K
34 9205 102168 GEWINDESTIFT
35 0211 000069 BOLZEN
36 0212 052057 STICHST .KULISSE K
37 0211 000088 GLEITSTEIN
38 0244 000645 BOLZEN
39 0212 000048 DRUCKFEDER
Benennung
(MIT / WITH POS.2)
(MIT / WITH POS.7)
(MIT / WITH POS.9)
(MIT / WITH POS.23)
(MIT / WITH POS.23)
(MIT / WITH POS.2)
(MIT / WITH POS.34)
(MIT / WITH POS.37)
Tafel 4
Pos. Teile Nr .
Det. Part No.
40 0212 000047 GEWINDESTIFT
41 0244 000652 KLEMMHEBEL K
42 9202 003178 ZYL.SCHR.
43 0291 000512 VERB.STANGE
44 0291 000513 SCHRAUBE
45 9231 110058 6KT.MUTTER
46 0291 000516 FEDER
47 0291 000536 VERBIND.ST A NGE
48 0211 000634 SCHRAUBE
49 0216 000052 GEWINDESTIFT
50 0291 001081 TRANSP.TRAEGER
60 0244 000558 STICHSTELLER K
61 0291 001077 TRANSP.TRAEG.K
Benennung
(MIT / WITH POS.42)
(MIT / WITH POS.10-17)
(MIT / WITH POS.19-31,50)
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
Kl. N291 N292, T afel 5 - Cl. N291 N292 , table 5
Pos. T eile Nr .
Det. Part No.
1 0491 002021 UNTERWELLE
2 0246 000623 NADELLAGER V LI
3 9202 002467 ZYL.SCHR.
5 0292 001220 SCHRAUBENRAD
6 0244 000701 SCHRAUBENRAD
7 0244 000700 GEW.STIFT
8 0291 001028 NADELLAGER K
9 0244 000522 FILZTEIL
10 0422 000297 FILZTEIL
11 0420 000013 FILZTEIL
12 0291 001147 EXZENTER V
13 0223 000648 GEWINDESTIFT
14 0211 000121 HUBSTA NGE
15 9205 102168 GEWINDESTIFT
16 0212 052067 EXZENTER V
16 0244 000587 A SCHUBEXZENTER V
17 0223 000648 GEWINDESTIFT
18 0212 052041 MITTELLAGER K
19 0212 052045 FILZTEIL
20 0216 000052 GEWINDESTIFT
21 0195 002482 SPRITZSCHEIBE
22 0223 000646 GEWINDESTIFT
23 9352 000120 SICH.RING
24 9120 030121 RILLENKULA
25 0211 000141 A ZAHNRIEMENRAD K
26 9205 102788 GEW.STIFT
27 0291 000060 ZAHNRIEMEN
Benennung
UNTERWELLE
LOWER SHAFT
(MIT / WITH POS.7)
(MIT / WITH POS.7)
(MIT / WITH POS.9)
(MIT / WITH POS.13)
(MIT / WITH POS.15)
FUER 10 MM STICHL.
(MIT / WITH POS.17)
FUER 6MM STICHL.
(MIT / WITH POS.17)
(MIT / WITH POS.26)
Pos. Teile Nr .
Det. Part No.
Tafel 5
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
Kl. N291 N292, T afel 6 - Cl. N291 N292 , table 6
Pos. T eile Nr .
Det. Part No.
2 0244 000669 GREIF .GE HAEUS.
3 0491 012016 EXZENTERBUCHSE
4 0650 000292 ZYL-SCHRAUBE 84
5 9202 002063 ZYL.SCHR.
7 0244 000686 GREIFERWELLE
8 0244 000685 SENKSCHR.
9 0244 000682 ABSTR.BLECH
10 0211 000646 A OELSCHEIBE
11 0265 000887 FEDERSCHEIBE
12 0211 000025 SICH.RING
13 0211 000024 RILLENKULA
14 0211 000027 TELLERFEDER
15 0244 000688 BUCHSE
16 0216 000068 A LINSENSCHRAUBE
17 0244 000690 DRUCKSTIFT
18 0244 000771 HUELSE
19 0244 000772 FILZTEIL
20 0244 000773 DOCHTHALTERUNG
21 1001 009130 LINSENSCHRAUBE
22 0219 000321 VERSCHLUSSKAPPE
23 1001 001162 HUTSTOPFEN
24 9202 003183 ZYL.SCHR.
25 9330 000108 SCHEIBE
26 9041 100030 OELDOCHT ,RUND
27 0002 008930 0060 OELSCHLAUCH
28 0265 000753 DRUCKHUELSE
29 0244 000724 DRUCKSTAB
30 0211 000634 SCHRAUBE
31 9203 003638 ZYL.SCHR.
32 9330 200098 SCHEIBE
33 0211 000635 ARRETIERFEDER
38 0244 000990 SPANNUNGSFEDER
39 0211 000936 ZYL-SCHRAUBE
40 0244 000992 SENKSCHRAUBE
41 0245 001660 SPULE (ST AHL)
41 0245 001660 A SPULE (ALU)
42 0244 001037 BREMSFEDER
43 0291 020946 SPGH.UNTERT. V
44 0244 000970 GREIFERDECKEL
45 0244 001029 ZYL-SCHRAUBE
47 0491 012043 GREIFER
48 0211 000921 A SCHRAUBE
49 0244 001023 NADELSCHUTZ
50 0244 001028 RUNDDICHTRING
51 0244 001027 OELRING
52 0244 001026 SPANNS TIFT
Benennung
GREIFERLAGER N291
HOOK BEARING N291
Tafel 6
Pos. Teile Nr .
Det. Part No.
54 0244 000482 HAL TER
55 0244 000485 DRAHT
56 0244 000484 HAL TER
57 9330 000068 SCHEIBE
58 0244 000831 LASCHE VOL.
59 0702 000063 ZYL.SCHRAUBE
60 0244 000684 SCHEIBE
61 0291 001321 OELBEHAELTER K *
62 0271 001415 OELBEHAELTER
63 0556 003087 EINFUELLSTOPFEN
64 0211 000806 VERSCHLUSSKAPPE
65 9203 002414 ZYL.SCHR.
66 0002 008930 0100 OELSCHLAUCH
67 0244 000791 OELFLANSCH V
68 0244 000795 DICHTUNGSRING
69 0244 000796 LASCHE
70 0216 000046 SCHRAUBE
72 0556 003088 BEF.STUECK
73 0744 001115 BLECH-SCHR.7981
74 0739 000347 ZAHNSCHEIBE
75 0291 001342 OELFA NGBLECH
76 9203 100938 FLACHKOPFSCHR.
78 0244 001024 EXZENTER
80 0491 002264 WELLE
81 9205 102213 GEW .STIFT
82 0421 000222 GEWINDESTIFT
83 0244 001038 ZYL-SCHRAUBE 84
84 0556 001599 B SCHEIBE
87 9041 100035 OELDOCHT,RUND
88 9050 050001 SCHUTZKAPPE
90 0295 001427 SPGH.OBERTEIL
91 0244 000968 GREIFERSPITZE
92 0491 010211 SPGH.GEHAUSE
93 0491 010218 SPANNUNGSF EDER
94 0556 005056 ZYL.SCHRAUBE
95 0556 005055 ZYL.SCHRAUBE
96 0367 150270 KEGELST.FEDER
98 0556 000103 STELLRING K
99 0702 000020 GEWINDESTIFT
100 0702 000063 ZYL.SCHR.
110 0491 012041 GREIFER V
Benennung
(MIT / WITH POS.55-57,59)
(MIT / WITH POS.62-64,
66,67,87,88)
(MIT / WITH POS.93,94,
95,96)
(MIT / WITH POS.99)
(MIT / WITH POS. 43-45,
47-52,65,78,91,11 1)
Pos. Teile Nr.
Det. Part No.
111 0295 001426 SPGH.OBERTEIL V
112 0491 012042 GREIFER
Benennung
(MIT / WITH POS.38-40,42,
83,84,90)
(MIT / WITH POS.44,45,
47-52,65,78,91)
* NUR / ONLY KL. N291
Stand: 02/99
Kl. N291 N292, T afel 7 - Cl. N291 N292 , table 7
Pos. T eile Nr .
Det. Part No.
2 0244 000670 GREIF .GE HAEUS.LINKS
3 0491 012016 EXZ.BUCHSE
4 0650 000292 ZYL.SCHR.
5 9202 002063 ZYL.SCHR.
6 0244 000682 ABSTR.BLECH
7 0211 000646 A OELSCHEIBE
8 0244 000684 SCHEIBE
9 0244 000686 GREIFERWELLE
10 0244 000688 BUCHSE
11 0216 000068 A LINSENSCHRAUBE
12 0244 000690 DRUCKSTIFT
13 0211 000024 RILLENKULA.
14 0211 000025 SICH. RING
15 0211 000027 TELLERFEDER
16 0265 000887 FEDERSCHEIBE
17 0292 001220 SCHRAUBENRAD K
18 0244 000700 GEW.STIFT
19 0244 000701 SCHRAUBENRAD K
20 0265 000753 DRUCKHUELSE
21 0244 000724 DRUCKSTAB
22 0211 000634 SCHRAUBE
23 0211 000635 ARRETIERFEDER
24 9330 000098 SCHEIBE
25 9203 003638 ZYL.SCHR.
26 0002 008930 0060 OELSCHLAUCH
27 9041 100030 OELDOCHT RUND
28 0219 000321 VERSCHLUSSKAPPE
29 0244 000771 HUELSE
30 0244 000772 FILZTEIL
31 0244 000773 DOCHTHALTERUNG
32 1001 009130 LINSENSCHRAUBE
33 1001 001162 HUTSTOPFEN
34 0244 000482 HALTER K
35 0244 000484 HALTER
36 0244 000485 DRAHT
37 0702 000063 ZYL.SCHR.
38 9330 000068 SCHEIBE
39 0556 001686 ZYL.SCHR.
40 0244 000831 LASCHE
41 0421 000222 GEWINDESTIFT
42 0292 001321 OELBEHAEL TE R
43 0271 001415 OELBEHAEL TE R
Benennung
GREIFERLAGER N292
HOOK BEARING N292
(MIT / WITH POS.18)
(MIT / WITH POS.18)
(MIT / WITH POS.35-38)
(MIT / WITH POS.43-49)
Tafel 7
Pos. Teile Nr .
Det. Part No.
44 9050 050001 SCHUTZKAPPE
45 0556 003087 EINFUELLSTOPFEN
46 0211 000806 VERSCHLUSSKAPPE
47 0244 000791 OELFLANSCH
48 0002 008930 0100 OELSCHLAUCH
49 9041 100035 OELDOCHT,RUND
50 0244 000796 LASCHE
51 0216 000046 SCHRAUBE
52 0244 000795 DICHTUNGSRING
53 0556 003088 BEF.STUECK
54 0739 000347 ZAHNSCHEIBE
55 0744 001115 BLECH.SCHR
56 0244 000784 LAGERBOLZEN
57 9205 102213 GEW .STIFT
58 0291 001342 OELFA NGBLECH
59 9203 100938 FLACHKOPFSCHR.
79 0244 000685 SENKSCHR.
80 9202 003183 ZYL.SCHR.
81 9330 000108 SCHEIBE
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
Kl. N291 N292, T afel 8 - Cl. N291 N292 , table 8
Pos. T eile Nr .
Det. Part No.
Benennung
FADENSP ANNUNG STRAEGER, SCHIEBER
THREAD TENSION PLATE, SLIDE
Pos. Teile Nr .
Det. Part No.
Tafel 8
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
1 0491 000932 FADENSPANNUNG K
2 0491 000933 SPANNUNGSPL. V
4 0491 000968 HEBELUNTERT . V
5 0491 000971 HEBELOBERTEIL V
6 0291 000684 FEDER
7 0271 000238 SKALAKNOPF
8 0055 000400 SPANNUNGSFEDER
9 0114 000202 STEGSCHEIBE
10 0211 050214 SPANNUNGSCHEIBE
11 0491 000941 REGULA TO R V
12 0291 000651 SCHEIBE
13 0491 000939 RAENDELSCHRAUBE
14 0491 000958 FADENFUEHRUNG V
15 0491 000961 KAPSEL
16 0291 000667 A FADENANZ.FE DER
17 0216 000507 SPANNHUELSE
18 9203 100001 FLACHKOPFSCHR.
19 0367 110240 DRUCKKNOPF
20 1001 009130 LINSENSCHRAUBE
21 0491 000965 SCHILD
22 0420 000368 ANSATZSCHRAUBE
23 0252 000604 NADELROLLE
24 0211 001021 FEDER
25 0491 000981 KLAPPE
26 0491 000987 LASCHE
27 0491 000983 SCHARNIER
28 9203 003638 ZYL.SCHR.
29 0491 000984 STIFT
30 APP 000278 SCHRAUBE
31 0491 000982 KLAPPE
32 0271 000298 SENKSCHRAUBE966
33 0491 003005 STICHPL.SCHIEB.
34 0491 002994 BLAT TFEDER
35 1001 009130 LINSENSCHRAUBE
36 0244 000951 APP .SCHIEBER
37 0492 108005 STICHPL.SCHIEB.
38 0491 000862 FADENFUEHRUNG
39 0893 520940 GEW.STIFT
40 0291 000960 SCHEIBE
41 0216 000134 SENKSCHR.
(MIT / WITH POS.2-31,40)
Kl. N291 N292, T afel 9 - Cl. N291 N292 , table 9
Pos. T eile Nr .
Det. Part No.
Benennung
FADENSP ANNUNG STRAEGER, SCHIEBER
THREAD TENSION PLATE, SLIDE
Pos. Teile Nr .
Det. Part No.
Tafel 9
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
1 0492 000932 FADENSPANNUNG K
2 0492 000933 SPANNUNGSPLATTE V
3 0491 000939 RAENDELSCHR.
4 0291 000651 SCHEIBE
5 0491 000941 REGULA TOR
6 0211 050214 SPANNUNGSSCHEIBE
7 0114 000202 STEGSCHEIBE
8 0055 000400 SPANNUNGSFEDER
9 0271 000238 SKALAKNOPF
10 0252 000604 NADELROLLE
11 0491 000958 FADENFUEHRUNG V
12 0491 000961 KAPSEL
13 0216 000507 SPANNHUELSE
14 9203 100001 FLACHKOPFSCHR.
15 0291 000667 A F ADE NANZ. FEDE R
17 0491 000965 SCHILD
19 0491 000968 HEBELUNTERTEIL V
20 0491 000971 HEBELOBERTEIL V
21 0291 000684 FEDER
22 0420 000368 ANSATZSCHR.
23 0367 110240 DRUCKKNOPF
24 1001 009130 LINSENSCHR.
25 9205 101918 GEW.STIFT
26 0491 000981 KLAPPE OBEN
27 0491 000982 KLAPPE UNTEN
28 0491 000983 SCHARNIER
29 0491 000984 STIFT
30 0APP 000278 SCHRAUBE
31 0211 001021 FEDER
32 0491 000987 LASCHE
33 9203 003638 ZYL.SCHR.
34 0271 000298 SENKSCHR.
35 0491 002994 BLAT TFE DER
36 1001 009130 LINSENSCHR.
37 0244 000951 APP.SCHIEBER
38 0291 000960 SCHEIBE
40 0491 000862 FADENFUEHRUNG
41 0893 520940 GEW.STIFT
42 0216 000134 SENKSCHR.
(MIT / WITH POS.2-33,38)
Kl. N291 N292, T afel 10 - Cl. N291 N292, table 10
Pos. T eile Nr .
Det. Part No.
1 0491 001001 FADENFUEHRUNG
2 9203 313658 SENKSCHR.
3 0491 000781 VORSPANNUNG K
4 0491 000785 SPANNUNGSPLATTE
5 0650 000186 SPANNUNGSCHEIBE
6 0933 000379 SCHRAUBE
7 0204 001120 FEDER
8 9234 000067 6KT-MUTTER 985
9 9204 201658 LINSENSCHR.
10 9330 000088 SCHEIBE
11 0491 000731 SPULER K
12 0491 000733 SPULERDECKEL V
13 9204 201668 LINSENSCHR.
14 0271 000262 SPULERKLAPPE V
15 0216 000603 SCHALTK LOBEN
16 0223 000648 GEWINDESTIFT
17 0246 000466 SPULERBOCK
18 0211 000100 A SICH.SCHEIBE
19 0491 000758 M SPULERSPINDEL K
20 0271 000275 SPULENFEDER
21 0271 000276 SPRENGRING
22 9352 000060 SICH.RING
23 0244 000396 SCHEIBE
24 0244 000398 RING
25 0244 000401 SCHEIBE
26 0244 000403 BLAT TFEDER
27 0244 000404 ZUGFEDER
28 0244 000399 ZYLINDERROLLE
29 0244 000400 DRUCKFEDER
30 1001 003102 SPULLERRAD
31 9205 023658 GEW.-S TIFT
32 0216 000591 FRIKTIONSBELAG
33 0271 000251 SCHNEIDKLEMME
34 9234 000067 6 KT.MUTTER
35 0491 000997 WIPPE
36 0491 000992 KLOBEN, V
37 0993 087188 HALBRUND.SCHR.
38 0491 030002 ANSATZSCHRAUBE
39 9231 000368 6KT.MUTTER
Benennung
SPULER N291
WINDER N291
(MIT / WITH POS.4-8)
(MIT / WITH POS.12,14-19,
23-34)
(MIT / WITH POS.16)
(MIT / WITH POS.20-22)
Pos. Teile Nr .
Det. Part No.
T afel 10
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
Kl. N291 N292, T afel 11 - Cl. N291 N2 92, table 1 1
Pos. T eile Nr .
Det. Part No.
Benennung
SPULER N292
WINDER N292
Pos. Teile Nr .
Det. Part No.
Tafel 11
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 02/99
Benennung
1 0492 000731 SPULER K
2 0492 000733 SPULERDECKEL
3 0244 000401 SCHEIBE
4 0244 000398 RING
5 0244 000400 DRUCKFEDER
6 0244 000399 ZYLINDERROLLE
7 0244 000403 BLAT TFE DER
8 0246 000466 SPULERBOCK
9 0211 000520 SPULERRAD K
10 0216 000591 FRIKTIONSBELAG
11 0211 000100 A SICH.SCHEIBE
12 0244 000404 ZUGFEDER
13 0216 000603 SCHALTK LOBEN
14 0223 000648 GEWINDESTIFT
15 9234 000067 6KT .MUTTER
16 9205 023658 GEW.STIFT
17 0491 000758 M SPULERSPINDEL K
18 9352 000060 SICH RING
19 0271 000276 SPRENGRING
20 0271 000275 SPULENFEDER
21 0244 000396 SCHEIBE
22 0271 000262 SPULERKAPPE V
23 0271 000251 SCHNEIDKLEMME
24 0491 000781 VORSPA NNUNG K
25 0491 000785 SPANNUNGPLATTE
26 0650 000186 SPANNUNGSSCHEIBE
27 0933 000379 SCHRAUBE
28 9234 000067 6KT .MUTTER
29 0204 001120 FEDER
30 9330 000088 SCHEIBE
31 9204 201658 LINSENSCHR.
32 0491 001001 FADENFUEHRUNG
33 9203 313658 SENKSCHR.
34 9204 201668 LINSENSCHR.
35 0491 000997 WIPPE
36 0491 000992 KLOBEN, V
37 0993 087188 HALBRD.SCHR.
38 0491 030002 ANSATZSCHRAUBE
39 9231 000368 6KT.MUTTER
(MIT / WITH POS.2-17,
21-23)
(MIT / WITH POS.16)
(MIT / WITH POS.18-20)
(MIT / WITH POS.25-29)
Loading...
