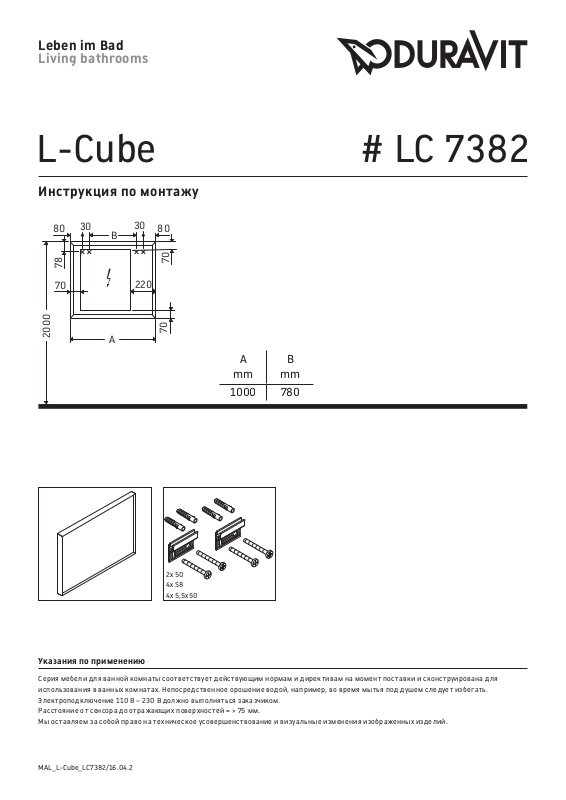

Duravit LC 7382 Mounting instructions
30
30
Leben im Bad
Living bathrooms
L-Cube # LC 7382
Инс т р укция п о монт а жу
80
78
70
2000
220
80
70
70
A
mm
B
mm
B
A
1000 780
2x 50
4x S8
4x 5,5x50
Указания по применени ю
Серия мебели для ванной комнаты соотве тс твует действу ющим нормам и дир ективам на момент пос тавки и сконс т руирована для
использования в в анных комнатах. Непосре дс твенное орошение водой, например, во время мытья под душем следует избегать.
Элект р оподключение 110 В – 230 В должно выполня ться заказчиком.
Расстояние от сенсора д о о тражающих поверхнос тей = > 75 мм.
Мы ос тавляем за собой право на техническое усовершенс т во в ание и визуальные изменения изображенных изделий.
MAL_L-Cube_LC7382/16.04.2
1 2 3 4
Ø 8 mm
230 V
2x
5 6 7 8
Ø 8 mm
2x
9 10 11 12
>75
13 14
15 16
2x
2x
17 18 19
Duravit AG, Werderstr. 36, 78132 Hornberg, Germany, Phone +49 78 33 700, Fax +49 78 33 70 289, info@duravit.de, www.duravit.de
MAL_L-Cube_LC7382/16.04.2
20
Best.-Nr. LC7382/16.04.2
Leben im Bad
Living bathrooms
Инструкция по монтажу
для ванной мебели с электропроводкой
Безопасность 2
Монтаж электрооборудования 3
