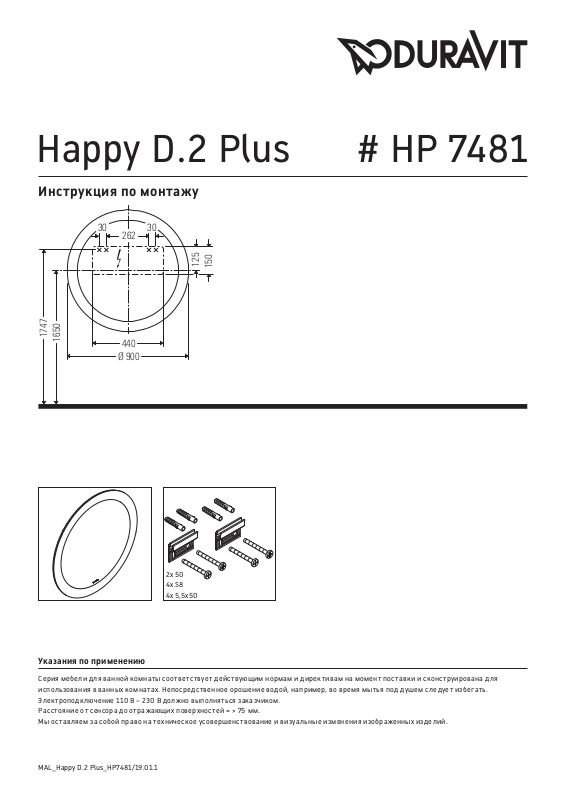

Page 1
1747
Happy D.2 Plus # HP 7481
Инструкция по монтажу
1650
30
262
440
Ø 900
30
125
150
2x 50
4x S8
4x 5,5x50
Указания по применению
Серия мебели для ванной комнаты соответ ствует дейс твующим нормам и дирек тивам на момент пос тавки и сконструирована для
исполь зования в ванных комнат ах . Непосредственное орошение водой, например, во время мытья под душем следует избегать.
Электроподключение 110 В – 230 В долж но выполняться заказчиком.
Расстояние от сенсора до о тражающих поверхнос тей = > 75 мм.
Мы ос тавляем за собой право на те хническое усовершенствование и визуальные изменения изобр аженных из де лий.
MAL_Happy D.2 Plus_HP7481/19.01.1
Page 2
1 2 3 4
Ø 8 mm
230 V
2x S8
5 6 7 8
Ø 8 mm
2x S8
9 10 11 12
>75
13 14
15 16
2x 5,5x50
2x 5,5x50
LED
100%1-2 sec
17 18 19
Duravit AG, Werderstr. 36, 78132 Hornberg, Germany, Phone +49 78 33 700, Fax +49 78 33 70 289, [email protected], www.duravit.de
MAL_Happy D.2 Plus_HP7481/19.01.1
LED
100% 10%>3 sec
20
Order no. HP7481/19.01.1
Page 3
Инструкция по монтажу
для ванной мебели с электропроводкой
Безопасность 2
Монтаж электрооборудования 3
Page 4
Безопасность
Использование по назначению
Инструкция по монтажу является неотъемлемой
частью изделия Duravit и предусмотрена для лиц,
выполняющих электромонтаж изделия. Инструкцию
по монтажу необходимо внимательно прочитать, она
должна находиться всегда в доступном месте.
Целевая группа и квалификация
Монтаж электропроводки должен осуществляться
только специально обученными электромонтёрами.
Степень защиты изделий Duravit
Степень защиты токопроводящих изделий Duravit
соответствует как минимум стандарту IP44.
Класс защиты светильников
Класс защиты Соединительный провод
I H05VV-F, 3x 1,5 мм
II H03VV-F, 2x 0,75 мм
2
2
Директивы и нормы
Изделия Duravit соответствуют директивам маркировки
CE:
Указания по технике безопасности
Смертельная угроза
Контакт с электроэнергией приводит к удару
электротоком.
> Электромонтаж следует выполнять в соответствии с
национальными, европейскими и международными
директивами и нормами.
> Соблюдайте зоны электробезопасности для
помещений с повышенной влажностью в
соответствии со специальными государственными
нормами, местными предписаниями и директивами
ЕС по низковольтному оборудованию.
> Для помещений с повышенной влажностью или
для других, специально указанных помещений
следует выполнять электроподключение через
автоматический выключатель GFI.
> Перед монтажом отсоедините электрические
компоненты от электросети.
> Проверьте, обесточены ли все компоненты.
> Не допускайте подачи тока по недосмотру.
Попадание посторонних веществ и воды
Посторонние вещества или вода в электрооборудовании
приводят к короткому замыканию, что влечет за собой
материальный ущерб.
> Соблюдайте зоны электробезопасности для изделий
Duravit.
Знаки и символы
Символ Значение
> Необходимое действие

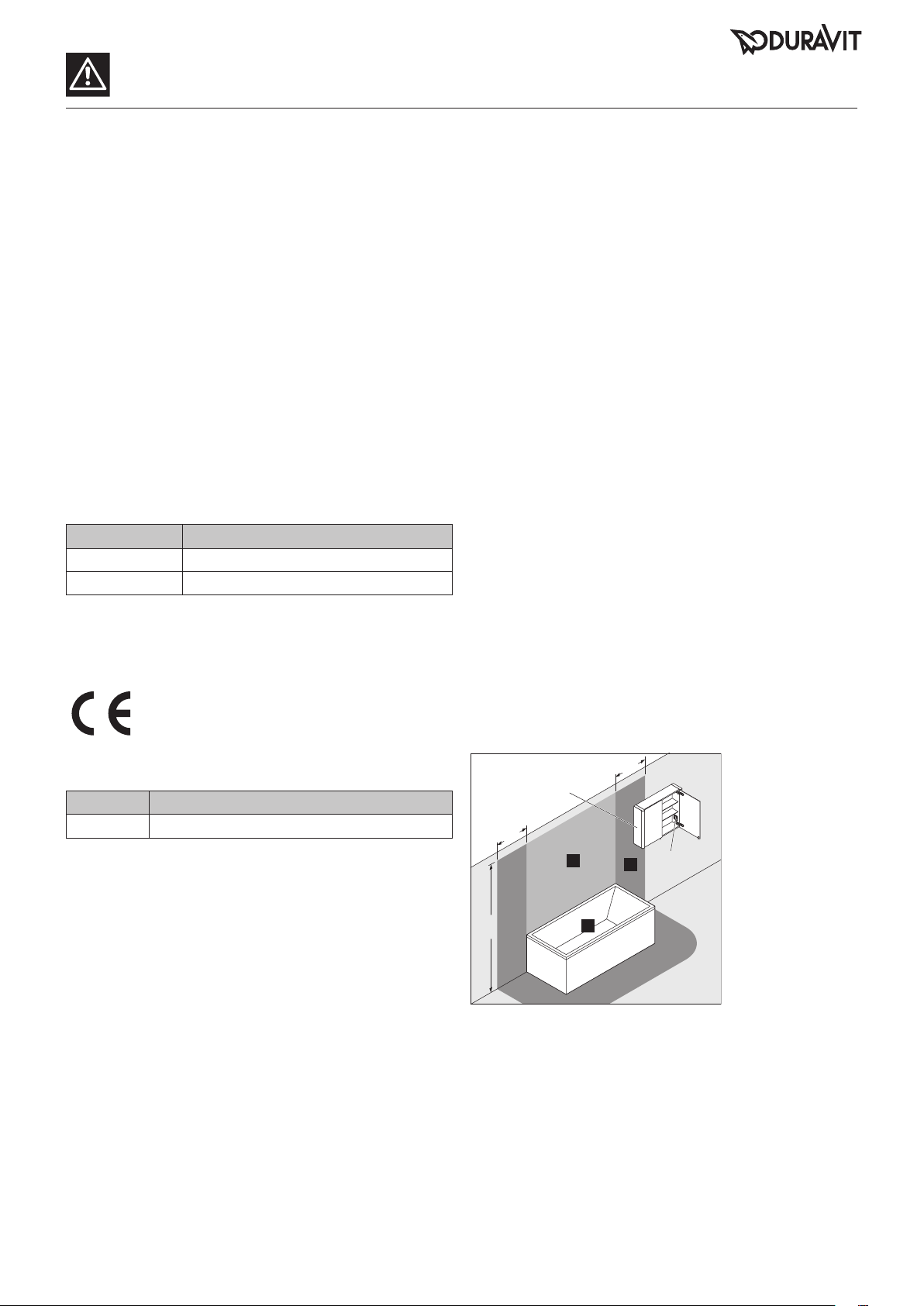

Зоны электробезопасности
600
A
600
1
2250
Зеркальный шкафчик с IP 44 разрешается для зоны 2.
A
Имеющиеся в зеркальном шкафчике розетка должна быть
B
монтирована вне зон.
0
B
2
2 MAL_51240/18.10.4
Page 5

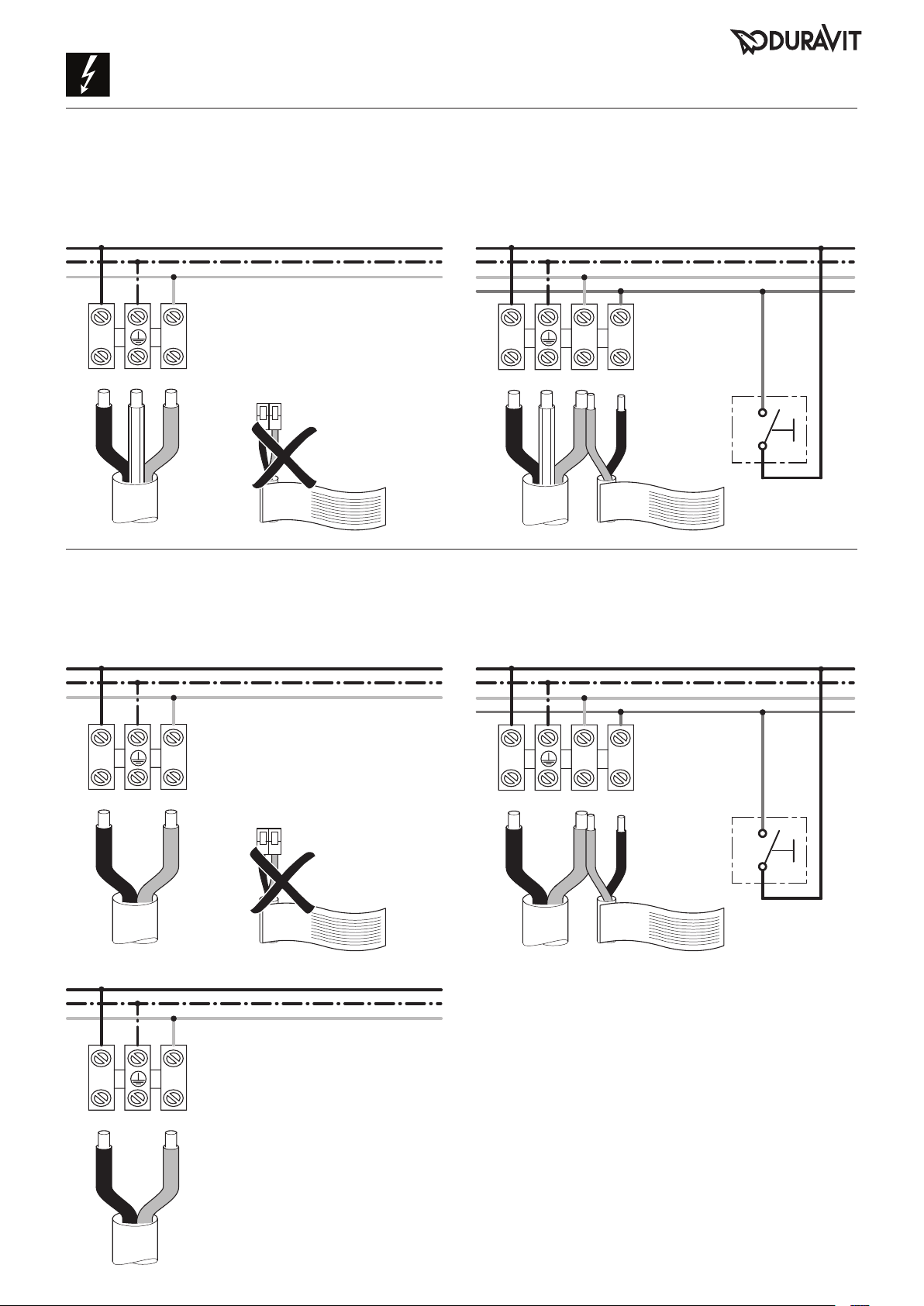

Монтаж электрооборудования
Электромонтаж для класса защиты I
Электроподключение Дополнительное подключение внешнего клавишного
выключателя
L
N
L
N L'
Электромонтаж для класса защиты II
Электроподключение Дополнительное подключение внешнего клавишного
выключателя
L
N
L
N L'
L
N
MAL_51240/18.10.4 3
Page 6
DURAVIT AG
P.O. Box 240
Werderstr. 36
78132 Hornberg
Germany
Phone +49 7833 70 0
Fax +49 7833 70 289
[email protected]
www.duravit.com
Order no. 51240/18.10.4 We reserve the right to make technical improvments and design modifications to the products illustrated.
