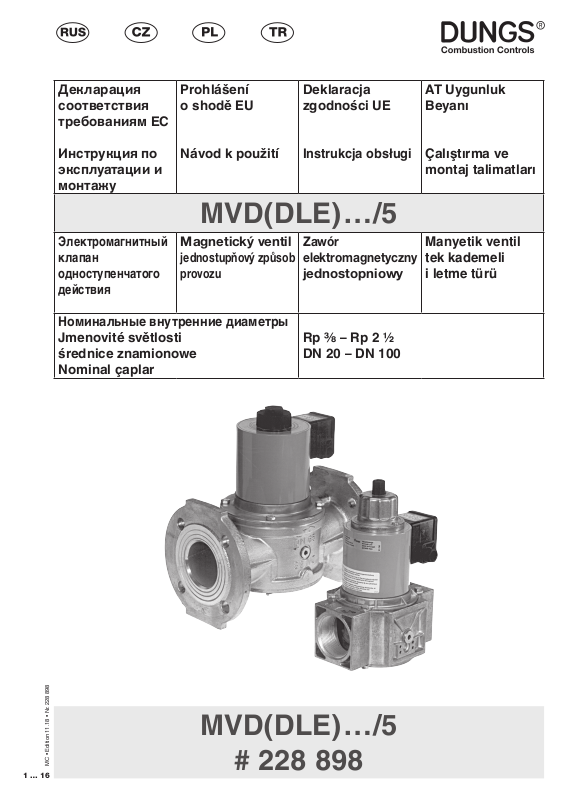

Page 1

Декларация соответствия требованиям EC

Prohlášení o shodě EU

Deklaracja zgodności UE

AT Uygunluk Beyanı

Инструкция по эксплуатации и монтажу

Návod k použití

MVD(DLE)…/5

Электромагнитный клапан одноступенчатого действия

Номинальные внутренние диаметры Jmenovité světlosti średnice znamionowe Nominal çaplar

Magnetický ventil jednostupňový způsob provozu

Instrukcja obsługi

Zawór elektromagnetyczny jednostopniowy

Rp  – Rp 2 ½ DN 20 – DN 100

Çalıştırma ve montaj talimatları

Manyetik ventil tek kademeli işletme türü

1 … 16

MC • Edition 11.18 • Nr. 228 898

MVD(DLE)…/5

# 228 898

Page 2

Декларация соответствия требованиям ЕС

Prohlášení o shodě EU

Deklaracja zgodności UE

AT Uygunluk Beyanı

Продукт / Produkt Produkt / Ürün

Производитель / Výrobce Producent / Üretici

настоящим подтверждает, что все продукты в настоящем перечне прошли испытание ЕС типового образца и отвечают следующим нормам безопасности:

Технические условия ЕС для газовых приборов 2016/426

Директива ЕС по оборудованию, работающему под давлением 2014/68

в действующей редакции.

В случае внесения в прибор несанкционированных нами изменений данная декларация теряет силу.

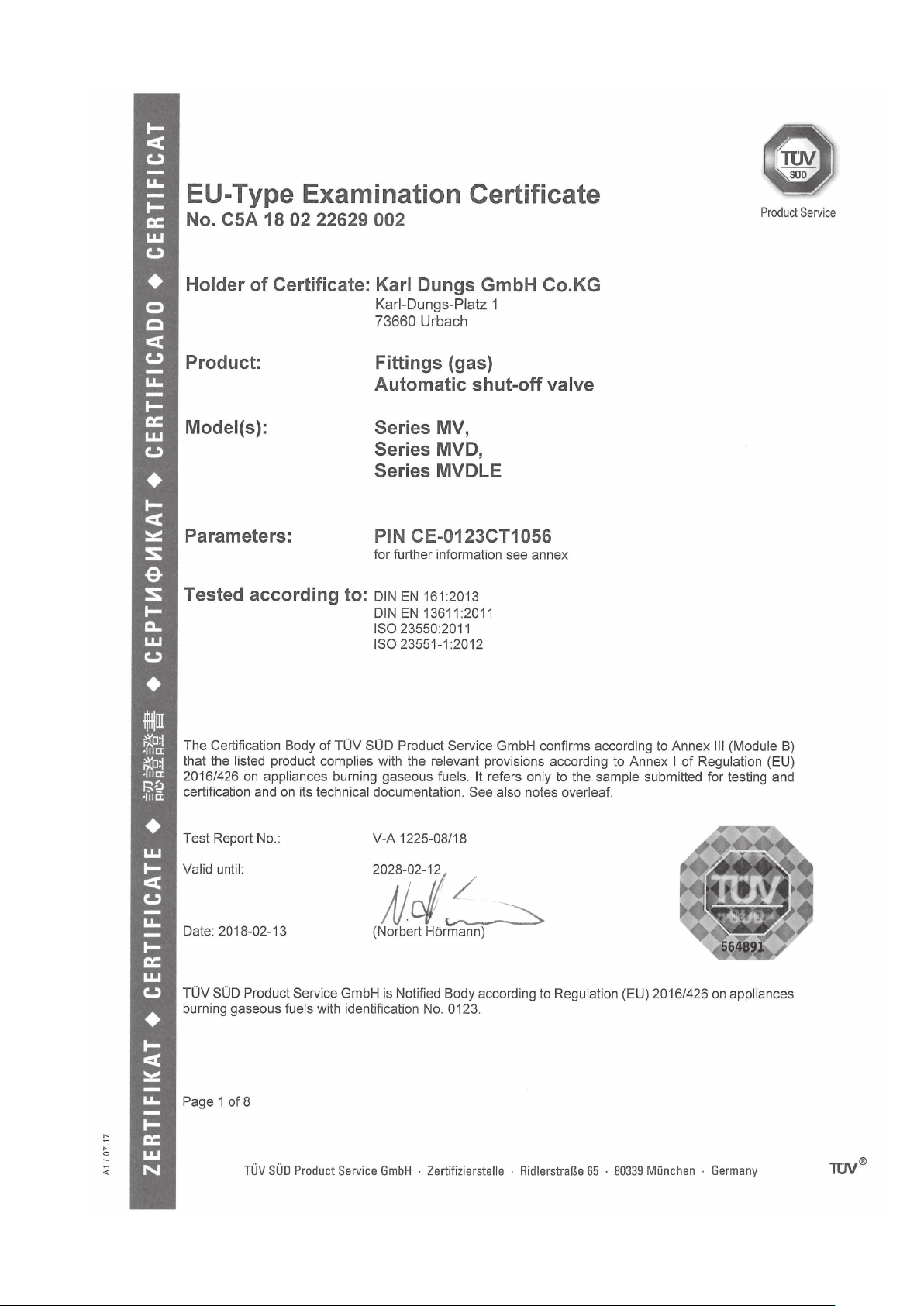

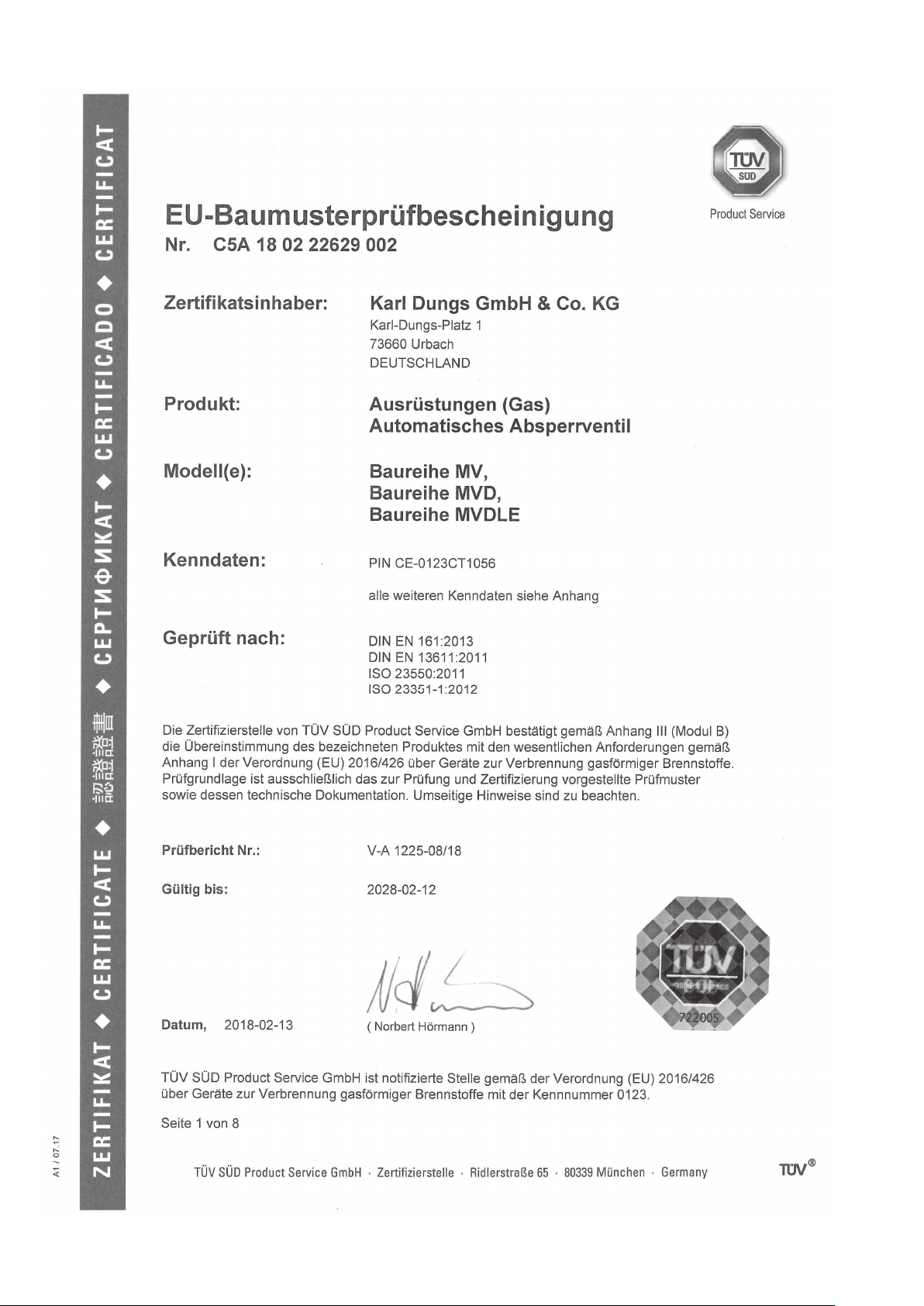

Основание для испытания ЕС типового образца Podklady pro přezkoušení typu podle směrnic EU Podstawa badania zgodności z wzorem konstrukcyjnym UE AT Tip İncelemesi esasları

Срок действия/Свидетельство Platnost/osvědčení Okres ważności/zaświadczenie Geçerlilik süresi/Sertika

Уполномоченный орган Příslušná instituce Jednostka notykowana Yetkili kuruluşlar

Проверка системы контроля качества Kontrola systému QS Kontrola systemu QS Kalite Kontrol sisteminin denetimi

MVD(LE)…/5

Karl Dungs GmbH & Co. KG Karl-Dungs-Platz 1 D-73660 Urbach, Germany

tímto prohlašuje, že produkty uvedené v přehledu byly předmětem

přezkoušení typu podle směrnic EU a splňují hlavní nároky na

bezpečnost následujících předpisů:

Nařízení EU o spotřebičích plynných paliv 2016/426

Směrnice EU o tlakových zařízeních 2014/68

v platném znění.

V případě námi neschválené změny na přístroji ztrácí toto prohlášení platnost.

Электромагнитный клапан

Magnetický ventil Zawór elektromagnetyczny

Manyetik ventil

niniejszym oświadcza, że produkty wymienione w tym zestawieniu zostały poddane badaniu zgodności

z wzorcem konstrukcyjnym UE

i spełniają istotne wymogi bezpieczeństwa następujących przepisów:

Rozporządzenie UE w sprawie urządzeń spalających paliwa gazowe 2016/426

Dyrektywa UE w sprawie urządzeń ciśnieniowych 2014/68

w obowiązującym brzmieniu.

W razie wprowadzenia w urządzeniu niedozwolonych przez producenta zmian niniejsza deklaracja traci ważność.

EN 161 EN 13611 ISO 23351-1 ISO 23550

2022-06-28 CE0036

2014/68/EU TÜV SÜD Industrie Service GmbH

Westendstraße 199 D-80686 München Germany Notied Body number: 0036

Выбранная схема сертификации соответствия: модуль B+D Zvolený postup stanovení shody: Modul B+D Wybrana ocena zgodności: moduł B+D Seçilen uygunluk yöntemi: Modül B+D

Yukarıda adı geçen üretici, bu genel bakışta belirtilen ürünlerin AT tip incelemesine tabii tutulduğunu ve aşağıda belirtilen güncel yönetmeliklerinin

AT Gaz Yakan Cihazlar Yönetmeliği 2016/426

AT Basınçlı Ekipmanlar Yönetmeliği 2014/68

önemli güvenlik gerekliliklerine uygunluğunu beyan ediyor.

Cihazda, rmamız tarafından onaylanmamış değişikliklerin yapılması halinde bu uygunluk beyanı geçerliliğini kaybeder.

2028-02-12 CE-0123CT1056

(EU) 2016/426 TÜV SÜD Product Service GmbH Zertizierstellen

Ridlerstraße 65 D-80339 München Germany Notied Body number: 0123

Dr.-Ing. Karl-Günther Dalsaß, Директор / Jednatel Prezes / Genel Müdür Urbach, 2018-04-21

MC • Edition 11.18 • Nr. 228 898

2 … 16

Page 3

3 … 16

MC • Edition 11.18 • Nr. 228 898

Page 4

MC • Edition 11.18 • Nr. 228 898

4 … 16

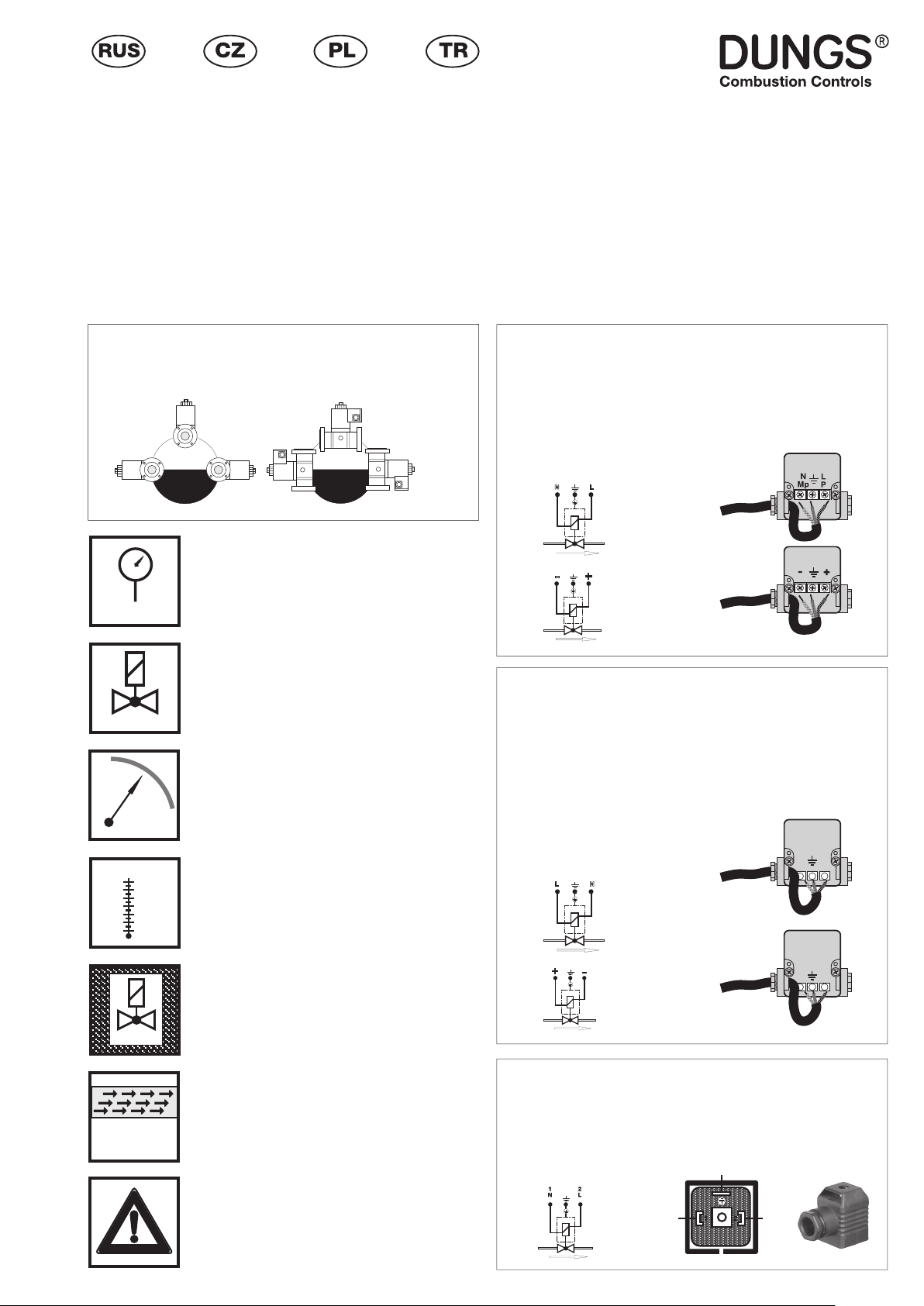

Page 5

Инструкция по эксплуатации и монтажу

Provozní a montážní návod

Instrukcja obsługi i montażu

Kullanım ve Montaj Kılavuzu

Электромагнитный клапан одноступенчатого действия

Тип MV.../4 Тип MVD.../5 Тип MVDLE.../5 Номинальные внутренние диаметры Rp 3/8 - Rp 2 1/2 DN 20 - DN 100

Magnetický ventil jednostupňový způsob provozu

Typ MV .../4 Typ MVD .../5 Typ MVDLE .../5 Jmenovité světlosti Rp 3/8 - Rp 2 1/2 DN 20 - DN 100

Положение при монтаже

Poloha vestavění Położenie zabudowy

Montaj pozisyonu

Макс. рабочее давление

Max. provozní tlak Maks. ciśnienie robocze

Max. şşletme basıncı

[mbar]

MV ... 2.../4 p MV ... 2.../5 p MV ... 5.../5 p

Класс А, группа 2

Třída A, skupina 2 Klasa A, grupa 2

Sınıf A/ Grup 2

EN 161

согласно / podle / wg / göre

EN 161

Un ~(AC) 230 V –15 % +10 %

или/nebo /lub/veya

~(AC) 100 V, ~(AC) 200 V ~(AC) 110 V-120 V, ~(AC) 240 V

[ V ]

Продолжительность включения/ Switch-on duration/ czas włączenia/ Devrede kalma süresi 100 %

°C

+60

Температура окружающей среды

Teplota okolí Temperatura otoczenia

Çevre sıcaklışı

-15 °C … +60 °C

-15

= 200 mbar (20 kPa)

max.

= 200/360 mbar (20/36 kPa)

max.

= 500 mbar (50 kPa)

max.

Zawór elektromagnetyczny jednostopniowy

typ MV .../4 typ MVD .../5 typ MVDLE .../5 średnice znamionowe Rp 3/8 - Rp 2 1/2 DN 20 - DN 100

Электрическое соединение

Elektrický přípoj Podłączenie elektryczne

Elektrik başlantısı

IEC 730-1 (VDE 0631 T1)

MV(D,LE).../5 Rp 3/8 MVDLE 5.../5 MVD(LE).../5 DN 40-100

Электрическое соединение (Пружинная клемма)

Elektrický přípoj

(Pružinová svorka)

Podłączenie elektryczne

(Zacisk sprężynowy)

Elektrik başlantısı

(Yaylı kıskaç)

IEC 730-1 (VDE 0631 T1)

MVD.../5 Rp 1/2-2 MVDLE.../5 Rp 1/2-2

Manyetik ventil tek kademeli işletme türü

Tip MV.../4 Tip MVD.../5 Tip MVDLE.../5 Nominal çap Rp 3/8-Rp 1/2 DN 100-DN 200

Заземление согласно местным инструкциям

Uzemnění podle místních předpisů Uziemienie zgodnie z lokalnymi przepisami

Yerel yönetmeliklere göre topraklama

Заземление согласно местным инструкциям

Uzemnění podle místních předpisů Uziemienie zgodnie z lokalnymi przepisami

Yerel yönetmeliklere göre topraklama

NMPL

5 … 16

MC • Edition 11.18 • Nr. 228 898

IEC 529IEC 529

Gas Gaz

Вид защиты/Krytí Rodzaj ochrony/Koruma türü IP 54

согласно / podle / wg / göre

IEC 529 (DIN EN 60529)

по выбору/opčně/ opcjonalnie/Optional IP 65

Семейство 1 + 2 + 3

Skupina 1 + 2 + 3 Rodzina 1 + 2 + 3

Familya 1 + 2 + 3

Обратите внимание: При применении многожильных кабелей следует использовать гильзы для оконцевания жил. Upozornění: V případě použití vícedrátových vodičů používejte žilové koncové dutinky. Uwaga: W przypadku przewodów wielożyłowych stosować końcówki tulejkowe. Lütfen unutmayın: Çok telli kablolar kullanırken kablo teli kapatma kovanları kullanın.

Электрическое соединение

Elektrický přípoj Podłączenie elektryczne

Elektrik başlantısı

IEC 730-1 (VDE 0631 T1) MVD.../5 Rp 1/2-2 MVDLE.../5 Rp 1/2-2

Заземление согласно местным инструкциям

Uzemnění podle místních předpisů Uziemienie zgodnie z lokalnymi przepisami

Yerel yönetmeliklere göre topraklama

Page 6

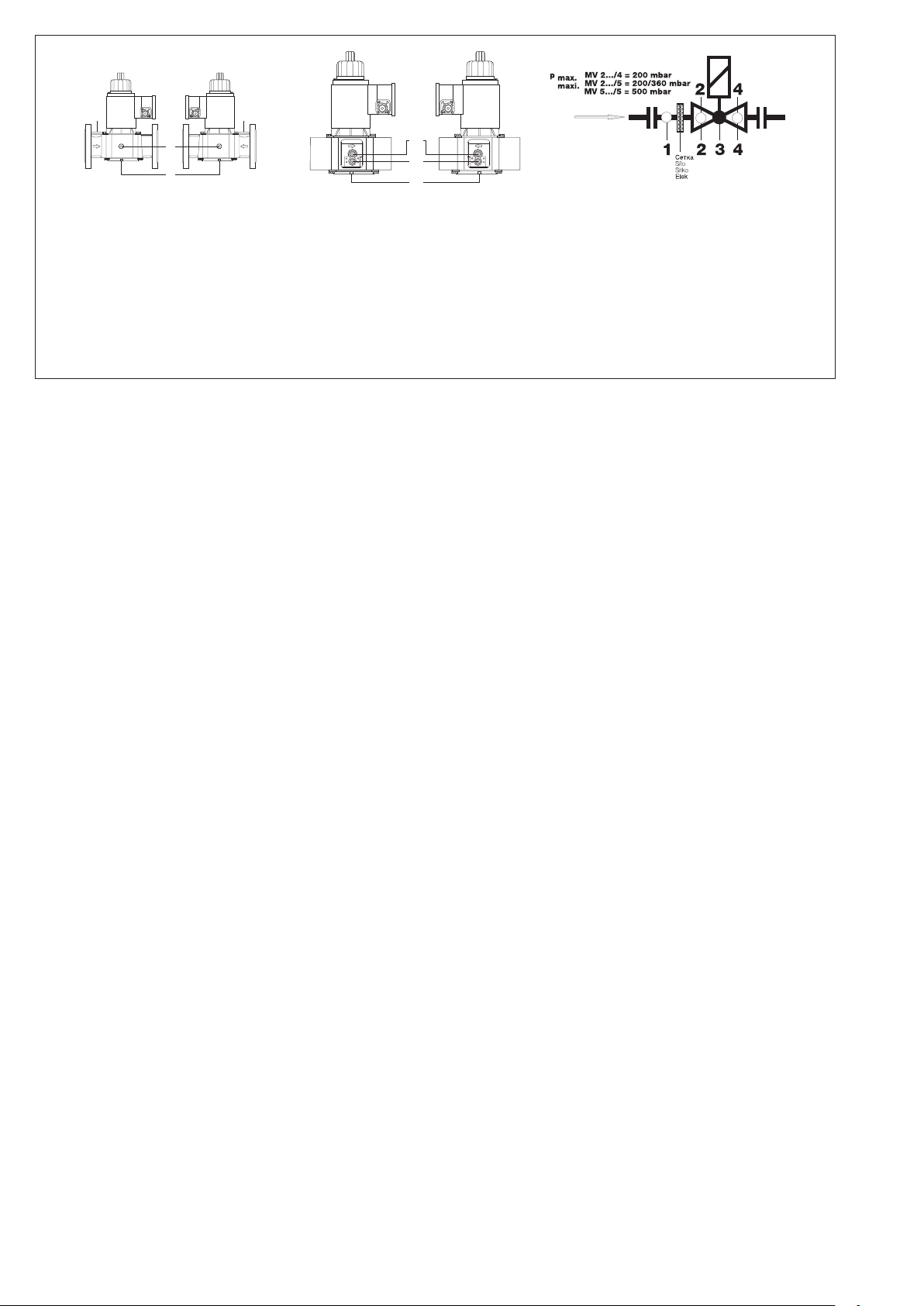

Пункты для измерения давления / Odběry tlaku

Odprowadzenia ciśnieniowe / Basınç çıkışları

только фланцы, начиная с DN 25

od DN 25 pouze přírubové provedení tylko wykonanie kołnierzowe od DN25

DN 25‘den itibaren yalnızca ﬂanş versiyonu

Резьбовая пробка

Šroub uzávěru Śruba zamykająca

Kapak civatası

G 3/4 DIN ISO 228

MV 2.../4 только контрольный отвод давления 2 / pouze tlakové čidlo 2 / tylko odprowadzanie ciśnienia 2 / yalnızca baskı tutamaşı 2

Резьбовая пробка

Šroub uzávěru Śruba zamykająca

Kapak civatası

G 1/4 DIN ISO 228

Возможно соединение концевого контакта: / Možnost

připojení koncového kontaktu: / Możliwość podłączenia wyłącznika krańcowego: / Son temas için

başlantı olanakları: K01/1

Резьбовая пробка /Šroub uzávěru Śruba zamykająca /

Kapak civatası G 1/8 DIN ISO 228

Rp 1/2 – Rp 2

только для конструкции с резьбой

pouze závitové provedení tylko wykonanie z gwintem

yalnızca vida dişli versiyon

Отверстие байпаса под крышкой, по выбору / Otvor obtoku pod víkem

uzávěru, opčně/ Otwór obejściowy pod pokrywką, opcjonalnie / Bypass

delişi kapak altındadır, opsiyonel

MC • Edition 11.18 • Nr. 228 898

6 … 16

Page 7

Ти п

Typ Typ

Tip

max.

DN / Rp

№ соленоида

Magnet č. Nr elektromagnesu

Mıknatıs Nr.

max.

[VA]

max.

~ (AC) 230 V

Время размыкания

Doba otevření Czas otwarcia

Açma zamanı

Einbaumaße / Dimensions /

Cotes d'encombrement / Dimensioni

[mm]

ø a b c d e f

Вес

Hmotnost Masa

Ağırlık [kg]

MV 205/4 200 Rp 1/2 100 17 0,08 < 1 s 50 80 90 75 113 150 1,00 MV 207/4 200 Rp 3/4 200 30 0,15 < 1 s 75 100 135 85 160 200 1,75 MV 210/4 200

Rp 1

200 30 0,15 < 1 s 75 100 135 90 165 200 2,45

MV 215/4 200 Rp 1 1/2 300 65 0,26 < 1 s 95 150 170 116 215 260 4,3 MVD 203/5 360 Rp 3/8 100 17 0,08 < 1 s 50 60 90 60 113 140 0,85 MVD 205/5 360 Rp 1/2 100 17 0,08 < 1 s 50 80 90 75 113 150 1,00

MVD 207/5 360 Rp 3/4 200 30 0,15 < 1 s 75 100 135 85 160 200 2,40 MVD 210/5 360 Rp 1 200 30 0,15 < 1 s 75 110 135 90 165 200 2,45

MVD 215/5 200 MVD 215/5 360

Rp 1 1/2 Rp 1 1/2

280 60 0,26 < 1 s 80 150 170 116 215 255 4,30 300 65 0,30 < 1 s 95 150 170 116 215 260 5,40

MVD 220/5 200 Rp 2 300 65 0,30 < 1 s 95 150 170 116 215 260 5,90 MVD 225/5 200

Rp 2 1/2

400 100 0,48 < 1 s 115 230 220 165 215 325 10,90

MVDLE 203/5 360 Rp 3/8 100 17 0,08 ca. 20 s 50 60 135 75 155 190 0,95 MVDLE 205/5 360 Rp 1/2 100 17 0,08 ca. 20 s 50 80 135 75 155 200 1,10 MVDLE 207/5 360 Rp 3/4 200 30 0,15 ca. 20 s 75 100 165 85 190 190 2,55 MVDLE 210/5 360

Rp 1

200 30 0,15 ca. 20 s 75 110 165 90 200 190 2,75

MVDLE 215/5 200 Rp 1 1/2 280 60 0,26 ca. 20 s 80 150 205 116 245 255 4,40 MVDLE 215/5 360 Rp 1 1/2 300 65 0,30 ca. 20 s 95 150 205 116 245 255 5,50 MVDLE 220/5 200 MVDLE 225/5 200 Rp

Rp 2

300 65 0,30 ca. 20 s 95 170 205 130 250 255 6,20

2 1/2

400 100 0,48 ca. 20 s 115 230 295 165 350 320 11,40

MVD 503/5 500 Rp 3/8 100 17 0,08 < 1 s 50 60 90 60 113 140 0,85 MVD 505/5 500 Rp 1/2 100 17 0,08 < 1 s 50 80 90 75 113 150 1,00

MVD 507/5 500 Rp 3/4 200 30 0,15 < 1 s 75 100 135 85 160 200 2,40 MVD 510/5 500

Rp 1

200 30 0,15 < 1 s 75 110 135 90 165 200 2,45

MVD 515/5 500 Rp 1 1/2 300 65 0,30 < 1 s 95 150 170 116 215 260 5,40 MVD 520/5 500 MVD 525/5 500 Rp

Rp 2

400 100 0,48 < 1 s 115 170 190 130 235 300 8,80

2 1/2

500 90 0,42 < 1 s 130 230 215 165 300 370 14,50

MVDLE 503/5 500 Rp 3/8 100 17 0,08 ca. 20 s 50 60 135 75 155 190 0,80 MVDLE 507/5 500 Rp 3/4 200 30 0,15 ca. 20 s 75 100 165 85 190 190 2,50 MVDLE 515/5 500 Rp 1 1/2 300 65 0,30 ca. 20 s 95 150 205 116 245 255 5,60 MVDLE 520/5 500

Rp 2

400 100 0,48 ca. 20 s 115 170 230 135 270 300 11,10

MVD 2040/5 200 DN 40 280 60 0,26 < 1 s 80 200 170 150 235 255 6,80 MVD 2040/5 360 DN 40 300 65 0,30 < 1 s 95 200 170 150 235 255 7,00 MVD 2050/5 200 DN 50 300 65 0,30 < 1 s 95 230 171 165 245 255 7,70 MVD 2065/5 200 DN 65 400 100 0,48 < 1 s 115 290 221 185 315 330 12,70 MVD 2080/5 200 DN 80 500 90 0,42 < 1 s 130 310 250 200 340 375 18,50 MVD 2100/5 200 DN 100 550 100 0,48 < 1 s 150 350 310 240 410 480 31,00 MVDLE 2040/5 MVDLE 2040/5 MVDLE 2050/5 MVDLE 2065/5 MVDLE 2080/5 MVDLE 2100/5

200 DN 40 280 60 0,26 ca. 20 s 80 200 205 150 270 255 6,90 360

DN 40

300 65 0,30 ca. 20 s 95 200 205 150 270 255 7,10 200 DN 50 300 65 0,30 ca. 20 s 95 230 210 165 280 255 7,50 200 DN 65 400 100 0,48 ca. 20 s 115 290 290 190 385 330 13,30 200 DN 80 500 90 0,42 ca. 20 s 130 310 320 200 405 375 18,50 200 DN 100 550 100 0,48 ca. 20 s 150 350 380 240 480 480 31,00

MVD 5040/5 500 DN 40 300 65 0,30 < 1 s 95 200 170 150 255 255 7,00 MVD 5050/5 500 DN 50 MVD 5065/5 500 DN 65

MVD 5080/5 500 DN 80 MVDLE 5040/5

MVDLE 5050/5

500 DN 40 500 DN 50

400

500

550

300

400

100 0,48 < 1 s 115 230 190 165 295 295 12,00 90 0,42 < 1 s 130 290 245 190 370 370 17,00

100 0,50 < 1 s 150 310 295 200 465 465 27,00 65 0,30 ca. 20 s 95 230 205 150 255 255 7,00

100 0,48 ca. 20 s 115 230 230 165 295 295 13,10

7 … 16

f = Место, требующееся для монтажа соленоида

prostor potřebný pro montáž magnetu przestrzeń wymagana dla montażu elektromagnesu

Mıknatıs montajı için gerekli olan boşluk

MC • Edition 11.18 • Nr. 228 898

d = макс. ширина největší šířka

szerokość maksymalna

Max. genişlik

* = макс. 3 с na max. 3 s dla maks. 3 sek. max. 3 s için

Page 8

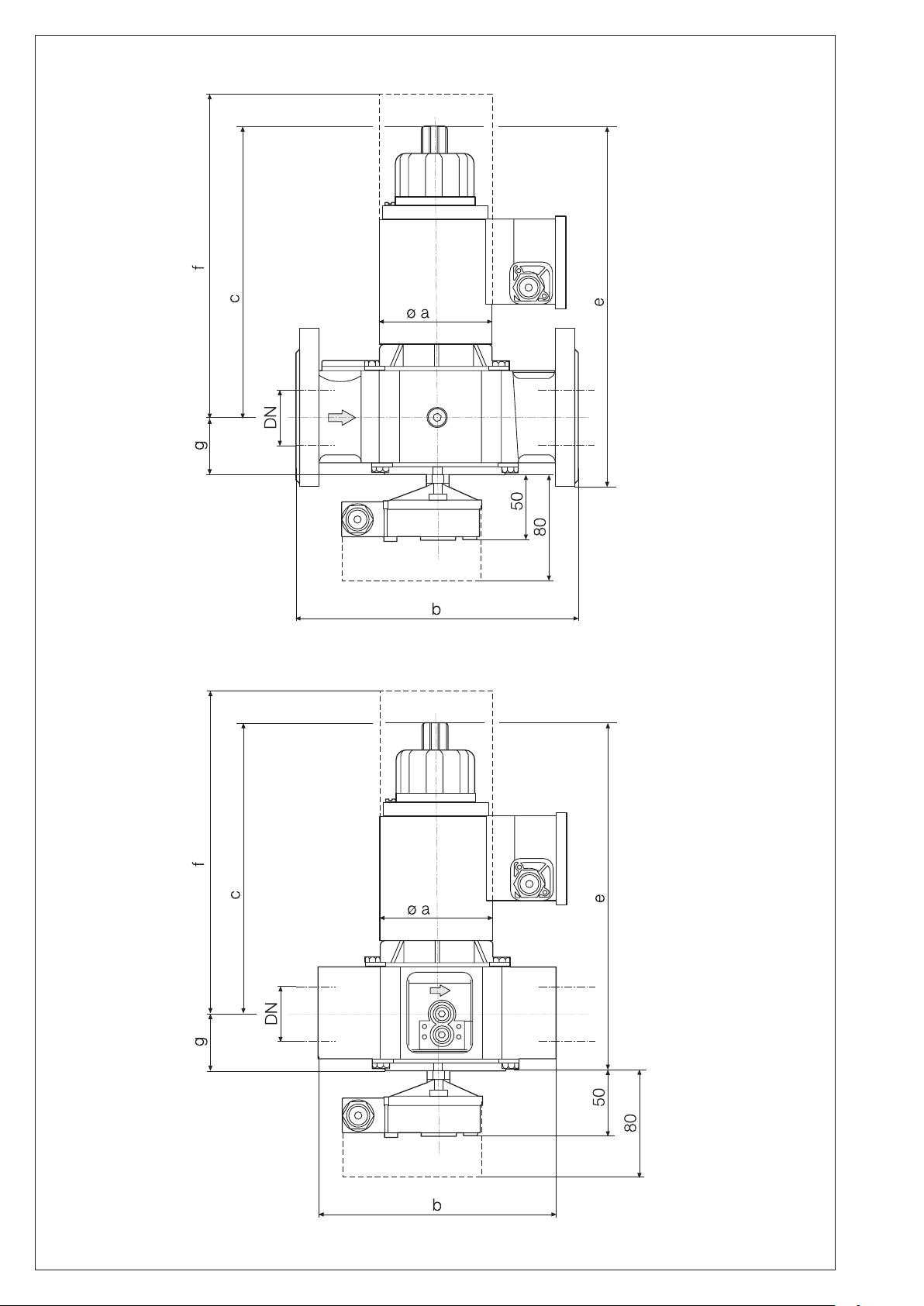

Сборочные размеры / Montážní rozměry / Wymiary montażowe / Boyutlar [mm]

d = макс. ширина

největší šířka szerokość maksymalna

Max. genişlik

MC • Edition 11.18 • Nr. 228 898

8 … 16

Page 9

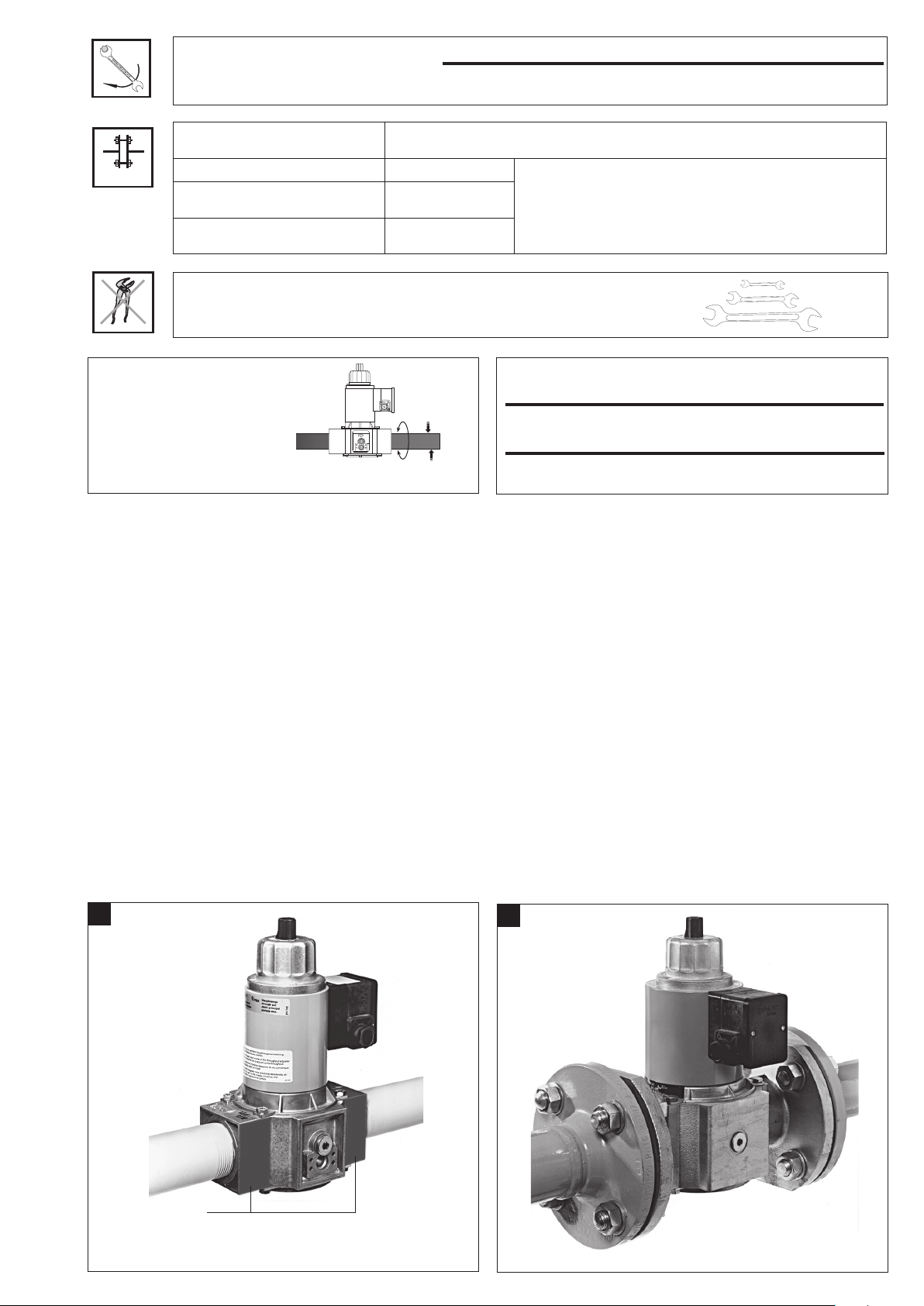

Макс. крутящие моменты/ Трубопроводная арматура

max.

[Nm]

max. krouticí momenty / příslušenství systému Maks. momenty obrotowe/wyposażenie systemu

max. Tork deşerleri / Sistem aksesuarı

M 3

1,2 Nm

M 4

2,5 Nm

M 5

5 Nm

M 6

7 Nm

M 8

15 Nm

G 1/8

5 Nm

G 1/4

7 Nm

G 1/2

10 Nm

G 3/4

15 Nm

Фиксиращ щифт / Prizon Menetes rúd / Βίδα-ğείρος

EN 1092-1

M 12 x 55 (DN 25) 10 Nm … 40 Nm

M 16 x 65 (DN 40/50/65/80100) M 16 x 75 (DN 125)

M 20 x 80 (DN 150) M 20 x 90 (DN 200)

Используйте специальные инструменты!

Používat vhodné nářadí! Šrouby utahovat křížem! Wykorzystać odpowiednie narzędzia! Śruby dokręcać na krzyż!

Uygun alet kullanın! Civataları çapraz sıralamaya göre sıkın!

Узел запрещается использовать в качестве рычага.

Přístroj nesmí být používán jako páka. Urządzenia nie używać w charakterze dźwigni.

Cihaz kol olarak kullanılmayacaktır.

Резьба типа MV.../4, MV.../5 Монтаж

1. Нарезать резьбу.

2. Использовать специальную уплотнительную пасту, рис. 1.

3. Использовать специальные инструменты, рис. 1.

После окончания работ провести проверку на герметичность и правильность функционирования!

макс. въртящи моменти (плоско съединение) / cupluri de strângere max. (îmbinare plană) max. meghúzási nyomaték (lapos összekötés) / şέγ. ροğή στρέψης (εğίğεδη σύνδεση)

40 Nm … 90 Nm

90 Nm … 170 Nm

Винты вкручивайте крестообразно!

Provedení závitů MV.../4, MV.../5 Montáž

1. Vyřezat závit.

2. Používat vhodný těsnicí prostředek, obrázek 1.

Používat vhodné nářadí, obrázek 1.

4. Po montáži provést zkoušku těsnosti a funkční zkoušku.

Съблюдавайте изискванията на използваното уплътнение! Respectați cerințele garniturii de etanșare utilizate! Tartsa be a behelyezett tömítésre vonatkozó előírásokat! Λάβετε υğόψη τις αğαιτήσεις της τοğοθετηşένης şόνωσης!

ny e rma

G l  Made in e

Ste me o

hr C

1 9

Made in Germany



ome Steel

Chr

DN Rp

-3/8

1/2

3/4

1 1/2

e in Germany

 Ma

teel

2 1/2

[Nm] t ≤ 10 s M

max.

1600

1100

610

340

225

105

[Nm] t ≤ 10 s T

max.

Wykonanie MV .../4, MV .../5 z otworami gwintowymi Montaż

1. Naciąć gwinty.

2. Zastosować odpowiedni środek uszczelniający, rysunek 1.

3. Wkorzystać odpowiednie narzędzia, rysunek 1.

4. Po zakończeniu montażu

Vida dişli versiyon MV.../4, MV.../5 Montaj

1. Vida dişini açın.

2. Uygun conta malzemesini kullanın, Ωekil 1

3. Uygun alet kullanın, Ωekil 1

4. Montajdan sonra sızdırmazlık ve fonksiyon kontrolünü yapın.

325

250

200

125

skontrolować szczelność i działanie.

2400

400

100

5000

400

Фланец типа MV.../5 Монтаж

1. Вставить шпильки снизу.

2. Установить уплотнитель.

3. Вставить шпильки сверху.

4. Затянуть шпильки. Соблюдайте крутящие моменты в таблице!

Следите за правильной

посадкой уплотнителя!

После окончания работ произвести контроль на герметичность и правильность функционирования!

Provedení přírub MV .../5 Montáž

1. Vsadit závrtné šrouby dole.

2. Vsadit těsnění.

3. Vsadit závrtné šrouby nahoře.

4. Závrtné šrouby utáhnout. Dbát tabulky krouticích momentů.

Dbát na správné uložení

těsnění!

5. Po montáži zkouška těsnosti a funkční zkouška.

Wykonanie z kołnierzami MV .../5

1. Osadzić śruby dustronne u dołu.

2. Osadzić uszczelkę.

Osadzić śruby dwustronne u góry.

4. Dokręcić śruby dwustronne. Przestrzegać wartości wskazanych w tabeli momentów obrotowych!

Zapewnić prawidłowe

ułożenie uszczelki!

Po zakończeniu montażu skontrolować szczelność i działanie!

Flanş versiyonu MVD.../5 Montaj

1. Pimli civataları alta yerleştirin.

2. Contayı yerleştirin.

3. Pimli civataları üste yerleştirin.

4. Pimli civataları sıkın. Tork tablosuna dikkat edin!

Contaların doşru şekilde

oturmasına dikat edin!

5. Montaj işleminden sonra sızdırmazlık ve fonksiyon kontrolü yapın.

9 … 16

Поверхность сборки

Montážní plocha Powierzchnia montażowa

MC • Edition 11.18 • Nr. 228 898

Montaj yüzeyi

Page 10

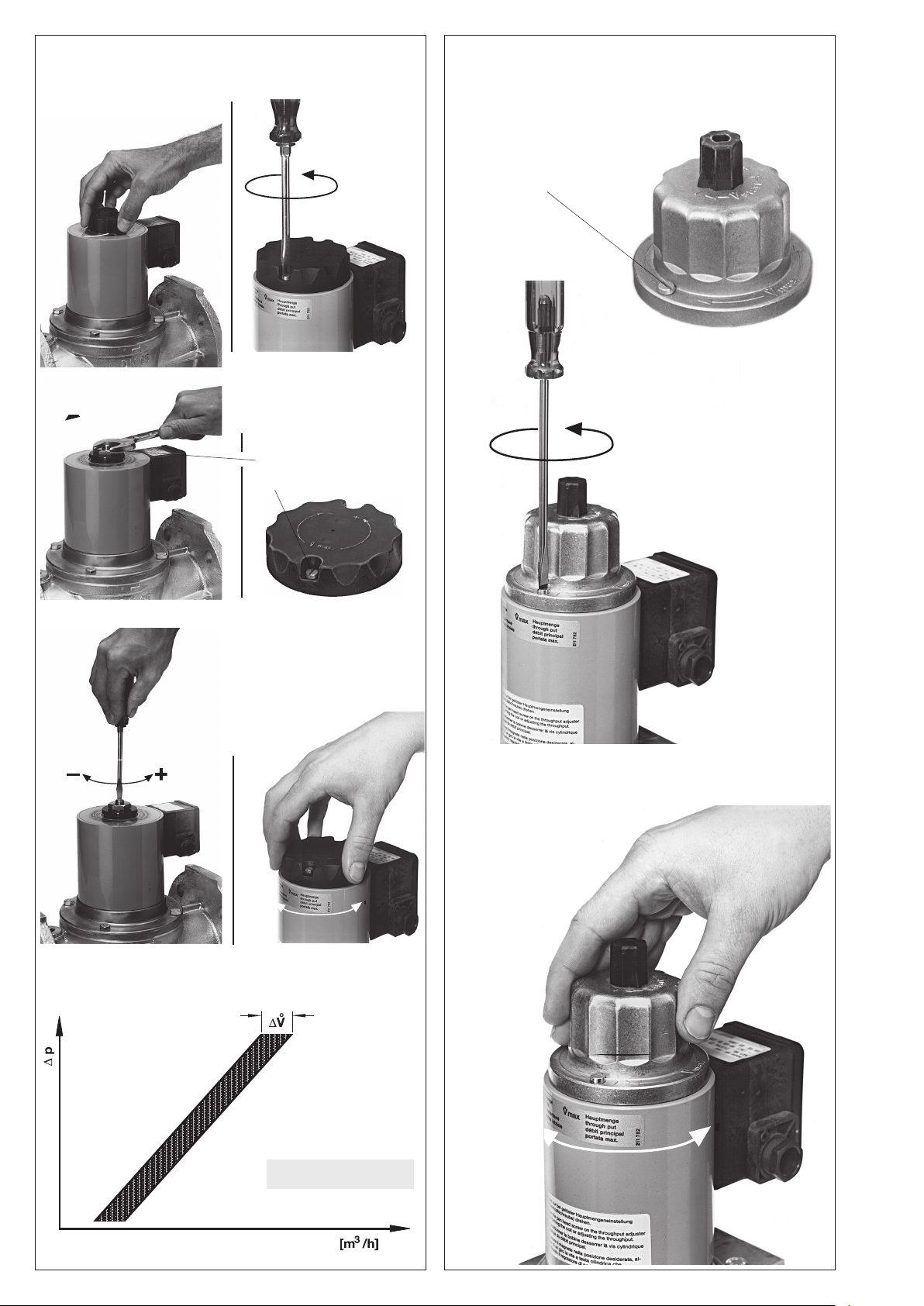

MVD …/5 Регулировка главного потока

Nastavení hlavního množtsví Regulacja strumienia głównego

Ana akış miktarı ayarı

1 1

2 2

MVDLE …/5 Регулировка главного потока

Nastavení hlavního množtsví Regulacja strumienia głównego

Ana akış miktarı ayarı

Открутить винт

šroub povolit Zwolnić śrubę

Civatayı gevşetin

Открутить винт

povolit Zwolnić

Gevşetin

Не применяйте силу!

nepoužívat násilí Nie stosować siły

Zorlayıcı kuvvet uygulamayın

Не применяйте силу!

nepoužívat násilí Nie stosować siły

Zorlayıcı kuvvet uygulamayın

–

max./maxi.min./mini.

Заводская настройка

nastavení ze závodu Nie stosować siły

Fabrika ayarı

–

min./mini.

= 0,1 x V

max./maxi.

MC • Edition 11.18 • Nr. 228 898

10 … 16

Page 11

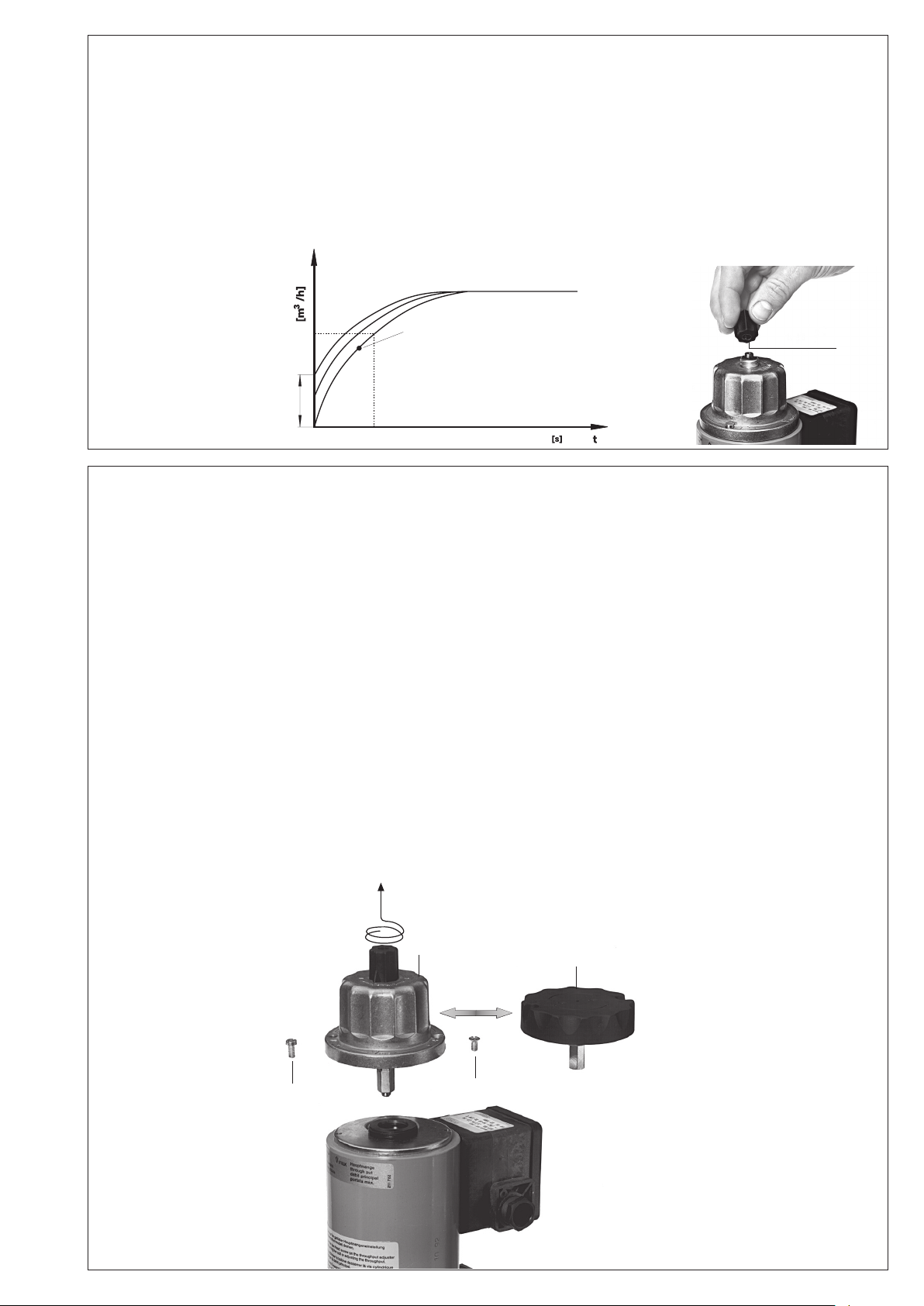

MVDLE …/5

Настройка скоростного подъема Vстарт.

MVDLE …/5 Nastavení rychlozdvihu Vstart

° °

MVDLE .../5 Nastawienie suwu szybkiego Vstart

MVDLE.../5 Hızlı strok ayarı Vstart

Заводская настройка MVDLE.../5: настройка скоростного подъема не произведена

1. Открутить регулировочный колпачок Е гидравлического узла

2. Регулировочный колпачок повернуть и использовать в качестве инструмента.

3. Поворачивая влево = возрастает скоростной подъем (+).

Скоростной подъем

Rychlozdvih Suw szybki

Hızlı strok

Замена гидравлического узла или регулировочного диска

1. Установку выключить.

2. Удалить с винта с

потайной головкой А предохранительный лак.

3. Выкрутить винт с

потайной головкой А.

Выкрутить винт с цилиндрической головкой В.

5. Снять регулировочный

диск С или гидравлический узел D.

Заменить регулировочный диск С или гидравлический узел D

Вкрутить снова винты с потайной и цилиндрической головками. Винт с потайной головкой закрутить так, чтобы установочная тарелка C или гидравлический узел D можно было еще прокручивать

Винт с потайной головкой А покрыть предохранительным лаком.

Проверка на герметичность проводится на месте резьбовой пробки 2:

MVD 2... р

MVD 5... р

10. Провести контроль

= 200 мбар

макс.

= 500 мбар.

макс.

функционирования.

11. Включить установку.

Nastavení MVDLE .../5 ze závodu: rychlozdvih není nastaven.

1. Nastavovací čepičku E odšroubovat od hydrauliky.

2. Nastavovací čepičku obrátit a použít jako nářadí.

3. Otáčení doleva = zvětšení rychlozdvihu (+).

Заводская настройка

Nastavení ze závodu Nastawienie fabryczne

Fabrika ayarı

Výměna hydrauliky nebo nastavovacího talíře

1. Zařízení vypnout.

2. Odstranit pojistný lak ze

zápustného šroubu A.

3. Zápustný šroub A vyšroubovat.

4. Šroub s válcovou hlavou B

vyšroubovat.

5. Nastavovací talíř C resp.

hydrauliku D sejmout.

6. Nastavovací talíř C resp.

hydrauliku D vyměnit.

Zápustný šroub a šroub s válcovou hlavou opět zašroubovat. Šroubek se zápustnou hlavou utáhnout jen tak silně, aby se nastavovací destičkou C či hydraulikou D ještě dalo otáčet.

8. Zápustný šroub A přetřít

pojistným lakem.

9. Zkouška těsnosti z odběru

tlaku šroub uzávěru 2: MVD 2 ...p MVD 5 ...p

10. Provést funkční zkoušku.

= 200 mbar

max.

= 500 mbar.

max,

11. Zařízení zapnout.

Nastawienie fabryczne MVDLE .../5: suw szybki nie nastawiony

1. Wykręcić kapturek regulacyjny E z modułu hydraulicznego.

2. Odwrócić kapturek regulacyjny i wykorzystać w charakterze narzędzia.

3. Obrót w lewo = zwiększenie suwu szybkiego (+)

Wymiana modułu hydraulicznego lub tarczy regulacyjnej

1. Wyłączyć instalację.

Usunąć lakier zabezpieczający ponad śrubą z łbem stożkowym wpuszczanym A.

3. Wykręcić śrubę z łbem

stożkowym wpuszczanym A.

4. Wykręcić śrubę z łbem

walcowym B.

5. Podnieść tarczę regulacyjną C

lub moduł hydrauliczny D.

6. Wymienić tarczę regulacyjną C

lub moduł hydrauliczny D.

Na powrót wkręcić śrubę z łbem stożkowym wpuszczanym i śrubę z łbem walcowym. Śrubę z łbem stożkowym wpuszczanym dociągnąć tylko na tyle, aby można jeszcze było obracać talerz nastawczy C wzgl. moduł hydrauliczny D.

8. Śrubę z łbem stożkowym

wpuszczanym A pokryć lakierem zabezpieczającym.

9. Przeprowadzić kontrolę

szczelności poprzez odprowadzenie ciśnieniowe

ze śrubą zamykającą 2: MVD 2... p MVD 5... p

10.

Przeprowadzić kontrolę działania.

= 200 mbar

max.

= 500 mbar

max.

11. Włączyć instalację.

Fabrika ayarı MVDLE.../5: Hızlı strok ayarı yapılmamıştır

1. Ayar kapaşını E hidrolik üniteden sökün.

2. Ayar kapaşını döndürün ve alet olarak kullanın.

3. Kapaşı sola döndürme = Hızlı stroşun büyütülmesi (+)

Hidrolik ünitesi veya ayar diskinin deşiştirilmesi

1. Tesisi kapatın.

Gömme başlı civata A üzerindeki emniyet boyasını temizleyin.

Gömme başlı civatayı A sökün.

Silindirik başlı civatayı B sökün.

5. Ayar diskini C veya hidrolik

ünitesini D kaldırın.

6. Ayar diskini C veya hidrolik

ünitesini D deşiştirin.

7. Gömme ve silindirik başlı

civatayı tekrar takın. Gömme başlı vidayı, sadece hidrolik veya ayar tablası döndürülebilecek kadar sıkınız.

8. Gömme başlı civataya A

emniyet boyasını sürün.

Basınç çıkışı kapak civatası 2 üzerinden sızdırmazlık

kontrolünü yapın: MVD 2...p MVD 5...p

10. Fonksiyon kontrolü yapın.

11. Tesisi tekrar çalıştırın.

= 200 mbar

max

= 500 mbar

max

11 … 16

MC • Edition 11.18 • Nr. 228 898

Page 12

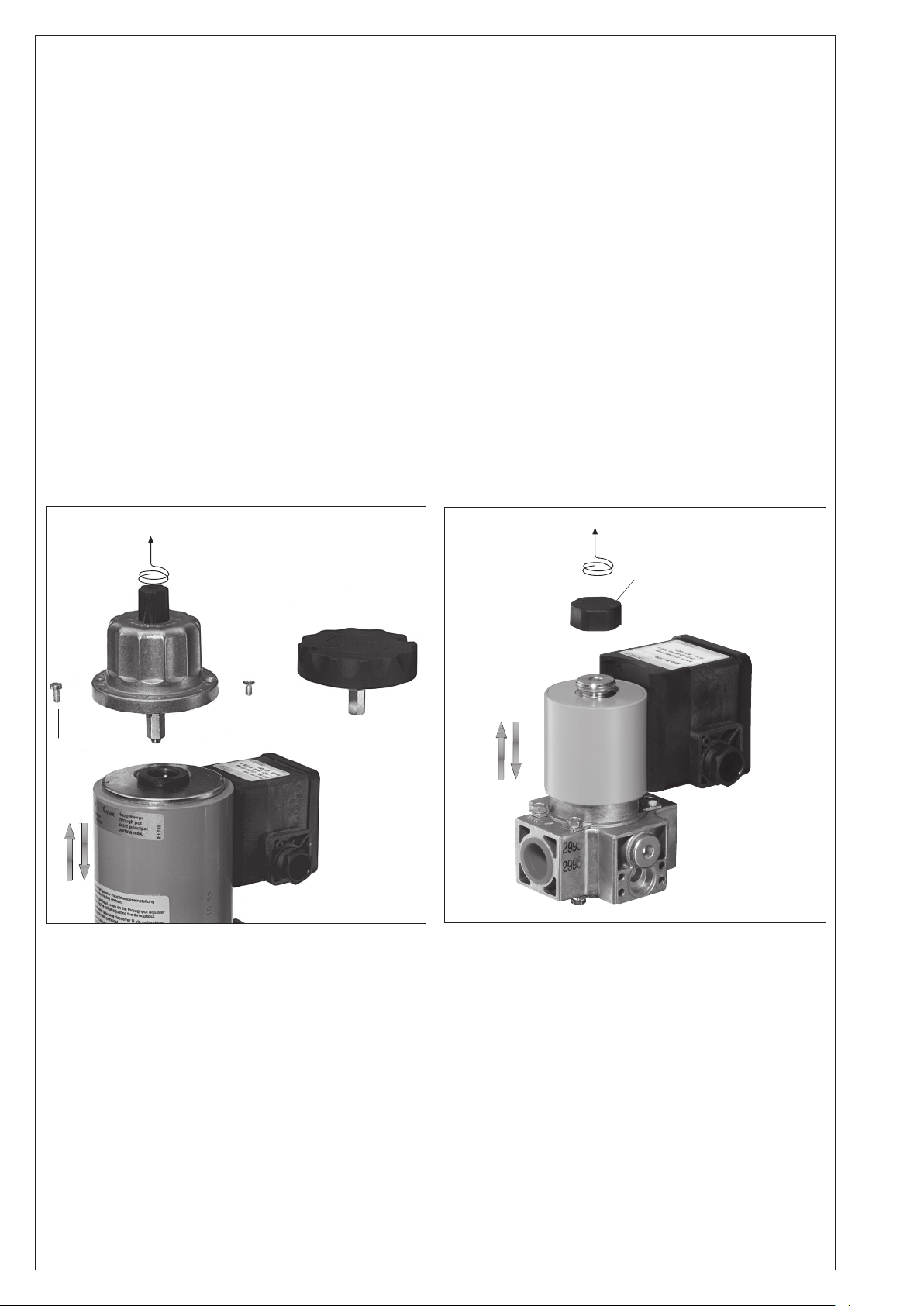

Замена соленоида MV.../5

Снять гидравлический узел

или регулировочный диск, как описано на стр. 6 в пунктах 1 - 5 “Замены гидравлического узла или регулировочного диска“.

Výměna magnetu MV.../5

1. Hydrauliku resp. nastavovací talíř odstranit podle popisu na straně 6 „výměna hydrauliky nebo nastavovacího talíře“, bod 1 - 5.

Wymiana elektromagnesu MV.../5

Usunąć moduł hydrauliczny lub

tarczę regulacyjną w sposób opisany na stronie 6, punkty 1 - 5, 'Wymiana modułu hydraulicznego lub tarczy regulacyjnej'.

Mıknatıs deşiştirmesi MV.../5

Sayfa 6‘da „Hidrolik ünitesi veya ayar diskinin deşiştirilmesi“ bölümünde 1-5 nolu maddelerde açıklandışı gibi hidrolik ünitesi veya ayar diskini sökün.

Установить новый соленоид.

Соблюдать № соленоида

и напряжение!

Смонтировать снова гидравлический узел или регулировочный диск, как описано на стр. 6 в пунктах 7 - 11 “Замены гидравлического узла или регулировочного диска“.

Замена соленоида MV.../4

Cнимать защитный кожух А.

Установить новый соленоид.

Соблюдать № соленоида

и напряжение!

Hавинчивать защитный кожух А.

MV …/5

2. Magnet vyměnit.

Zohlednit čísla magnetu a napětí!

3. Hydrauliku resp. nastavovací talíř namontovat podle popisu na straně 6 „výměna hydrauliky nebo nastavovacího talíře“, bod 7 - 11.

Výměna magnetu MV.../4

1. Ochranný kryt A odstranit.

2. Magnet vyměnit.

Zohlednit čísla magnetu a napětí!

3. Ochranný kryt A našroubovat.

2. Wymienić elektromagnes.

Zastosować elektomagnes o właściwym numerze i napięciu!

3. Na powrót zamontować moduł hydrauliczny lub tarczę regulacyjną w sposób opisany na stronie 6, punkty 7 - 11, 'Wymiana modułu hydraulicznego lub tarczy regulacyjnej'.

Wymiana elektromagnesu MV.../4

Usuń kołpak ochronny A.

2. Wymienić elektromagnes.

Zastosować elektomagnes o właściwym numerze i napięciu!

3. Odkręć kołpak ochronny A.

MV …/4

2. Mıknatısı deşiştirin.

Mıknatıs Nr. ve gerilim

deşerine dikkat edin!

3. Sayfa 6‘da „Hidrolik ünitesi veya ayar diskinin deşiştirilmesi“ bölümünde 7-11 nolu maddelerde açıklandışı gibi hidrolik ünitesi veya ayar diskini tekrar takın.

Mıknatıs deşiştirmesi MV.../4

Koruyucu kapaşı A çıkartınız.

2. Mıknatısı deşiştirin.

Mıknatıs Nr. ve gerilim

deşerine dikkat edin!

3. Koruyucu kapaşı A takınız.

MC • Edition 11.18 • Nr. 228 898

12 … 16

Page 13

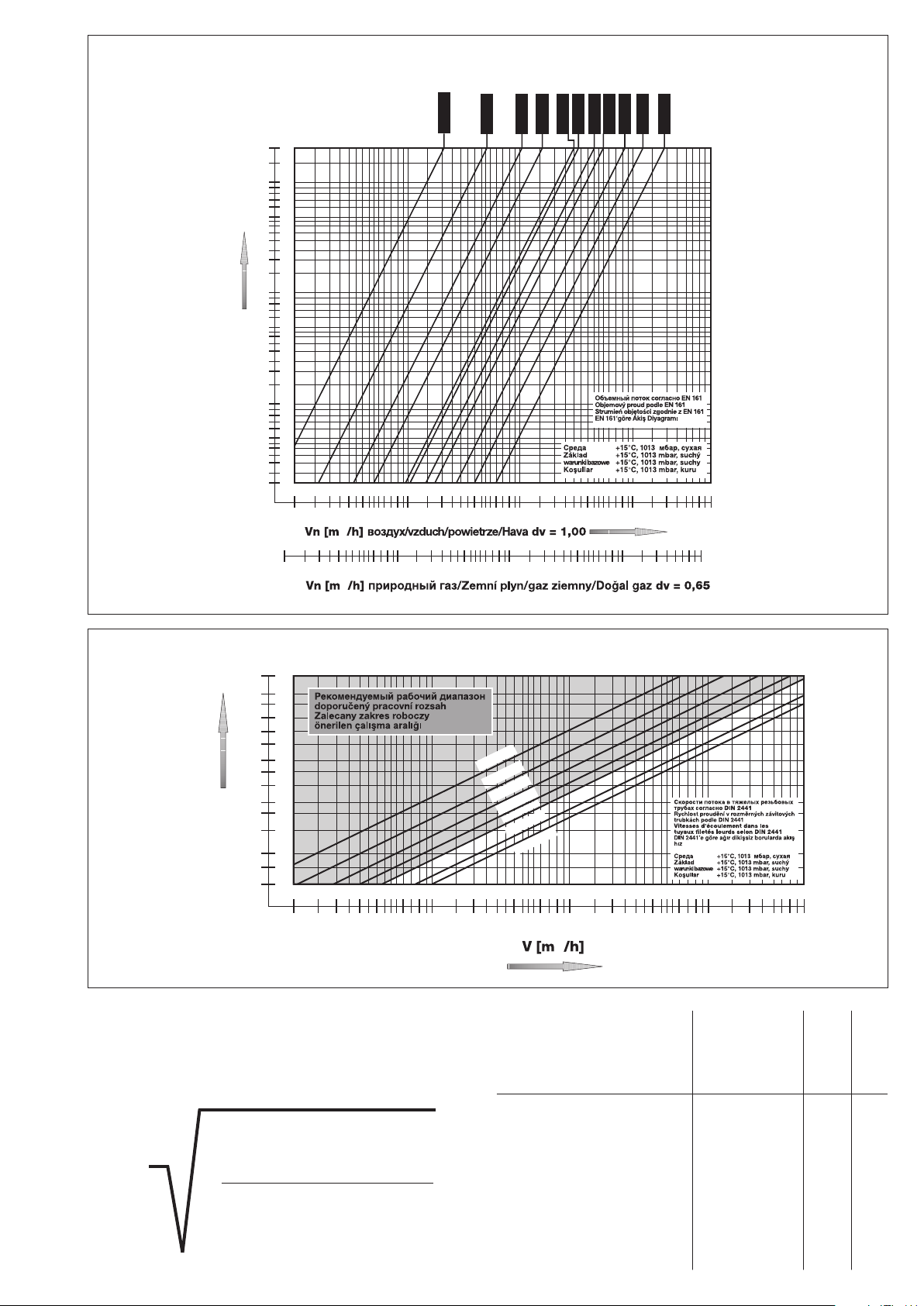

Диаграмма расхода / Průtokový diagram/ Charakterystyki przepływu / Akış diyagramı

0,2

0,3

0,4

0,5

0,6

0,7

0,8

1,0 0,9

200

100

Rp 3/8

Rp 1/2

Rp 3/4

Rp 1

DN 40

Rp 1 1/2

DN 65

DN 80

DN 100

DN 50

Rp 2

124681020406080 100 200 400 600 800 1000 2000 4000

∆p [mbar]

200

100

124681020406080 100 200 400 600 800 1000 2000 4000

DN, DIN 2441

150 125

1 0

0 m/ s

5 m/ s

m /s

0 m

/ s

7 0

/ s

5 0

Скорость потока / Rychlost proudění / Prędkość przepływu / Akış hızı

13 … 16

применяемый газ/použitý plyn/stosowany gaz/kullanılan gaz

плотность воздуха

Hustota vzduchu gęstość powietrza

Havanın özgül aşırlışı

f =

плотность применяемого газа

Hustota použitého plynu

MC • Edition 11.18 • Nr. 228 898

gęstość stosowanego gazu

Kullanılan gazın özgül aşırlışı

воздух/vzduch/powietrze/Hava

x f

Вид газа

Druh plynu Rodzaj gazu

Gaz cinsi

природный газ/Zemní plyn/ gaz ziemny/Doşal gaz

Городской газ/Svítiplyn/ Gaz miejski/Hava gazı

Сжиженный газ/Kapalný plyn/ Gaz płynny/LPG (sıvı gaz)

воздух/vzduch/ powietrze/Hava

Плотность

Hustota Gęstość

Özgül aşırlışı

[kg/m3]

0.81

0.58

2.08

1.24

0.65

0.47

1.67

1.00

1.24

1.46

0.77

1.00

Page 14

Запасные части/ Оснастка

Náhradní díly /příslušenství Części zamienne/osprzęt

Yedek parçalar / Aksesuar

Заказной №

Objednávací číslo Nr zamów.

Sipariş Numarası

Запасные части/ Оснастка

Náhradní díly /příslušenství Części zamienne/osprzęt

Yedek parçalar / Aksesuar

Заказной №

Objednávací číslo Nr zamów.

Sipariş Numarası

Резьбовая пробка с уплотнительным кольцом

Šroub uzávěru s těsnicím kroužkem Śruba zamykająca z

5 Штук/ Комплект

5 Kus/Sada 5 Sztuk/Komplet

5 Adet/Set

pierścieniem uszczelniającym

Kapak civatası conta ile

G 1/8 G 1/4 G 3/4

230 395 230 396 230 402

Съемное соединение DIN EN 175301-803 Комплект IP 54

Konektor DIN EN 175301-803 sada IP 54 Łącznik wtykowy DIN EN 175301-803 zestaw IP 54

Geçmeli başlantı IN EN 175301-803 Set IP 54

215 733

Регулировочный диск для регулирования главного потока

Nastavovací talíř pro hlavní množství Tarcza regulacyjna strumienia głównego

Ana akış miktarı ayar diski

Rp 3/8 – Rp 1/2 Rp 3/4 – Rp 2, DN 20 – DN 50 Rp 2 1/2, DN 65 – DN 100

231 789 231 790 231 791

Гидравлический тормоз

Hydraulická brzda Hamulec hydrauliczny

Hidrolik freni

Rp 3/8 – Rp 1/2 Rp 3/4 – Rp 2, DN 20 – DN 50 Rp 2 1/2, DN 65 – DN 100

223 159 223 158 223 157

Защитная заглушка

Ochranný kryt Kapturek ochronny

Koruma kapaşı

MV 2../4 Rp 1/2 Rp 3/4 – Rp 2 MVD 2…/5 (p Rp 3/8 – Rp 1/2

200 mbar)

max.

Rp 3/4 – Rp 2, DN 20 – DN 50 Rp 2 1/2, DN 65 – DN 100 MVD 5…/5 (p Rp 3/8 – Rp 1/2

500 mbar)

max.

Rp 3/4 – Rp 2, DN 20 – DN 50 DN 50 – DN 65 Rp 2 1/2, DN 80 MVDLE 2…/5 + MVDLE 5…/5 Rp 3/8 – Rp 2, DN 20 – DN 50 Rp 2 1/2, DN 65 – DN 100

Запасной соленоид

Náhradní magnet Wymienny elektromagnes

Yedek mıknatıs

5 Штук/ Комплект

5 Kus/Sada 5 Sztuk/Komplet

5 Adet/Set

231 795 231 796

231 795 231 796 231 797

231 795 231 796 231 797 231 798

231 799 231 796

по запросу

na dotaz na zapytanie

istek üzerine

Вставная шайба

Zasunovací kotouč Podkładka wtykowa

Geçmeli disk

Rp 3/8 – Rp 1/2 Rp 3/4 – Rp 2, DN 20 – DN 50 Rp 2 1/2, DN 65 – DN 100

Штепсельная розетка, черная

Svorkovnice, černá Puszka instalacyjna, czarna

Kablo soketi, siyah

GDMW, 3 pol. + E

Фланцевые уплотнители

Těsnění pro příruby Uszczelki do kołnierzy

Flanş contaları

DN 40 DN 50 DN 65 DN 80 DN 100

Комплект шпилек

Sada závrtných šroubů Zestaw śrub dwustronnych

Pim civata seti

M16 x 55 (DN 20 – DN 50) M16 x 65 (DN 65 - DN 100)

231 563 231 564 231 787

215 699

2 Штук/ Комплект

2 Kus/Sada 2 Sztuk/Komplet

2 Adet/Set

231 600 231 601 231 603 231 604 231 605

4 Штук/ Комплект

4 Kus/Sada 4 Sztuk/Komplet

4 Adet/Set 230 422 230 424

Измерительный патрубок с уплотнительным кольцом

Měřicí nástavec s těsnicím kroužkem Króciec pomiarowy z pierścieniem uszczelniającym

Ölçüm nipeli conta ile

G 1/8 G 1/4

5 Штук/ Комплект

5 Kus/Sada 5 Sztuk/Komplet

5 Adet/Set

230 397 230 398

MC • Edition 11.18 • Nr. 228 898

14 … 16

Page 15

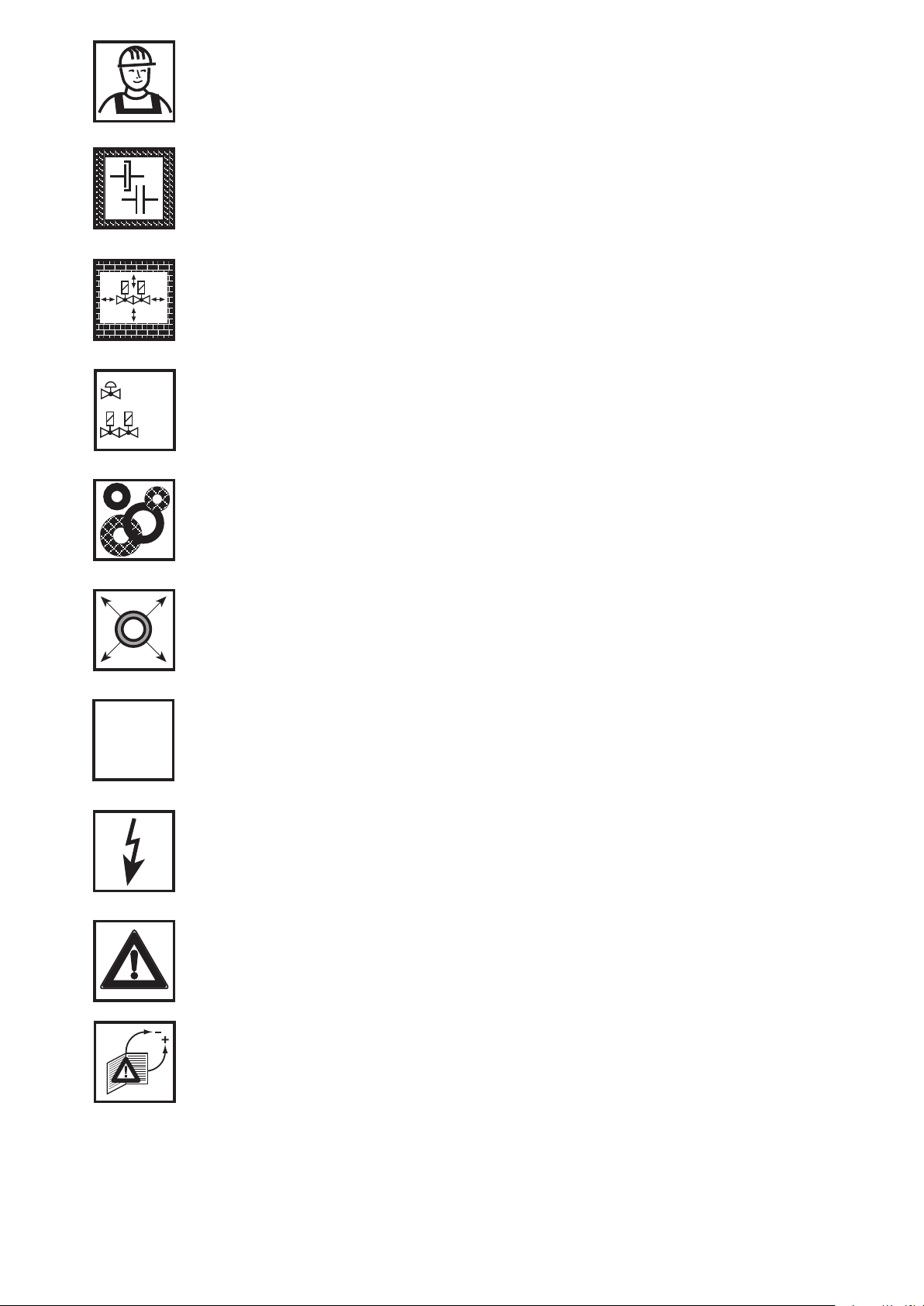

Проводить работы на электромагнитном клапане разрешается только квалифицированному

Práce na magnetickém ventilu smějí být prováděny pouze odborným personálem.

персоналу.

Prace w obrębie zaworu elektromagnetycznego mogą być wykonywane wyłącznie przez fachowców.

Manyetik ventilde yapılması gereken işlemler sadece yetkili servis elemanları tarafından yapılmalıdır.

p [mbar]

[m / h]

Предохраняйте поверхности фланцев от повреждений. Винты вкручивайте крестообразно. Производите сборку, не создавая

Chránit přírubové plochy. Šrouby utahovat křížem. Dbát na montáž bez mechanického pnutí!

внутренних напряжений.

Не допускается прямой контакт между электромагнитным клапаном и кирпичными, бетонными стенами,

Přímý kontakt mezi magnetickým ventilem a tvrdnoucím zdivem, betonovými stěnami, podlahou není přípustný.

полом.

Установка номинальной мощности или заданного давления должна производиться исключительно на регуляторе давления газа. Дросселирование, зависящее от мощности, проводится с помощью электромагнитного клапана MVD .../5.

После проведения разборки или изменения конструкции

Jmenovitý výkon resp. požadované hodnoty tlaku zásadně nastavit na regulačním přístroji tlaku plynu. Výkonnostně speciﬁcké škrcení přes magnetický ventil MVD .../5.

Po demontáži/přestavbě dílů používat zásadně nová těsnění.

уплотнители следует заменять новыми.

При проведении проверки трубопровода на герметичность шаровой кран перед арматурой /

Zkouška těsnosti potrubí: kulový kohout před armaturami / MV .../4 / MV .../5 zavřít.

MV .../4 / MV .../5 следует закрутить.

Chronić powierzchnie kołnierzy. Śruby dokręcać na krzyż. Zapewnić montaż bez naprężeń mechanicznych!

Flanş yüzeylerini koruyunuz. Cıvataları karşılıklı (çapraz) olarak sıkınız. Montaj esnasında mekanik gerilme olmamasına dikkat ediniz.

Bezpośredni kontakt zaworu elektromagnetycznego z murami, ścianami betonowymi i podłożem jest niedopuszczalny.

Manyetik ventil ile sertleşmiş (kurumuş) duvar, beton duvarlar ve zemin arasında doşrudan temas olması yasaktır.

Przepływ znamionowy lub wartości zadane ciśnienia należy z zasady nastawić na regulatorze ciśnienia gazu. Dławienie dla uzyskania wymaganej wartości przepływu należy zapewnić poprzez zawór elektromagnetyczny MVD .../5.

Po demontażu części i dokonaniu zmian montażowych należy z zasady wykorzystać nowe

Nominal güç veya basınç itibari deşerleri genel olarak gaz basıncı ayar cihazında ayarlanmalıdır. Güce başlı özel kısma işlemi manyetik subap MVD.../5 üzerinden yapılmalıdır.

Parça deşiştirirken / söküp takarken genel olarak yeni contalar kullanınız.

uszczelki.

Kontrola szczelności rurociągu: zamknąć zawór kulowy leżący przed armaturami / MV .../4 / MV .../5.

Boru hatlarının sızdırmazlışının kontrolü: Armatürlerden / MV .../4 / MV .../5 ünitesinden önceki yuvarlak (küresel) vanayı kapatınız.

Safety

first

O.K.

После завершения работ на электромагнитном клапане провести проверку на герметичность и правильность

Po ukončení prací na magnetickém ventilu: provést zkoušku těsnosti a funkční zkoušku.

функционирования.

Запрещается проведение работ, если блок находится под газовым давлением или напряжением. Избегайте открытого огня. Соблюдайте инструкции государственных ведомств.

При несоблюдении указаний может быть нанесен физический или материальный ущерб.

Все установки и параметры настройки осуществляются только в соответствии с руководством по эксплуатации производителя котла / горел-

Nikdy neprovádět práce tehdy, když je zařízení pod tlakem plynu nebo pod napětím. Nepřibližovat se s otevřeným ohněm. Dodržovat místní předpisy.

Při nedodržování pokynů jsou možné následné škody na zdraví nebo věcné škody.

Veškeré hodnoty a parametry musí být nastaveny v souladu s provozní příručkou vydanou výrobcem kotle/hořáku.

ки.

Po zakończeniu prac w obrębie zaworu elektromagnetycznego należy przeprowadzić kontrolę szczelności i działania.

Nigdy nie podejmować czynności roboczych przy utrzymaniu ciśnienia gazu lub przy doprowadzeniu napięcia. Unikać otwartych źrodeł ognia. Przestrzegać przepisów bhp.

Nie przestrzeganie wskazówek postępowania może być przyczyną szkód osobowych i rzeczowych.

Wszystkie ustawienia i wartości nastawcze należy realizować zgodnie z instrukcją obsługi producenta kotła / palnika.

Manyetik ventildeki çalışmalardan sonra: Sızdırmazlık ve fonksiyon kontrolü yapınız.

Gaz basıncı veya elektrik gerilimi mevcutken katiyen sistemde herhangi bir çalışma (bakım / onarım / deşiştirme vs.) yapmayınız. Açık ateş bulundurmayınız. Kanuni yönetmeliklere uyunuz.

Verilen bilgi ve talimatlara uyulmazsa, can ve mal kaybı veya hasar söz konusudur.

Tüm ayarları ve ayar parametrelerini kazan/ fırın imalatçısının işletme kılavuzu ile uyumlu olarak yapınız.

15 … 16

MC • Edition 11.18 • Nr. 228 898

Page 16

Директива ЕС по оборудованию, работающему под давлением (PED) и Директива ЕС по энергоэффективности зданий (EPBD) требуют регулярных проверок генераторов тепла для долгосрочного обеспечения высокой производительности и минимального воздействия на окружающую среду.

По истечении их срока службы следует производить замену компонентов, обеспечивающих безопасность работы. Эта рекомендация касается только нагревательных установок, а не случаев тепловой обработки. DUNGS рекомендует замену согласно данным из следующей таблицы:

Компоненты, отвечающие за безопасность

Komponenta, relevantní pro bezpečnost Elementy istotne dla bezpieczeństwa Güvenlik açısından önemli parçalar

Системы испытания клапанов / Systémy zkoušení ventilu Systemy kontroli zaworów / Valf test sistemleri

Газ/plyn/ Gaz

Реле давления / Hlídač tlaku / Czujnik ciśnieniowy / Presostat

Воздух/Vzduch/Powietrze/Hava

Реле давления / Hlídač tlaku / Czujnik ciśnieniowy / Presostat

Выключатель, срабатывающий при снижении давления / vypínač nedostatku plynu / Czujnik niedoboru gazu / Gaz eksik şalteri

Контроллер горения / manager spalování Menedżer paleniska / Ateşleme yöneticisi 250.000 10

Směrnice o tlakových zařízeních (PED) a směrnice o energetické účinnosti v budovách (EPBD) předepisují pro tepelné generátory pravidelné revize, jejichž cílem je zajistit dlouhodobý provoz s pokud možno co nejvyšším koecientem využitelnosti, a potažmo co možná nejmenšími negativními dopady na životní prostředí.

Existuje nezbytnost výměny komponent, relevantních pro bezpečnost, po dosažení doby jejich životnosti. Toto doporučení platí pouze pro topná zařízení a ne pro aplikace termoprocesu. DUNGS doporučuje výměnu podle

Dyrektywa dotycząca urządzeń ciśnieniowych (PED) i dyrektywa w sprawie charakterystyki energetycznej budynków (EPBD) wymagają regularnej kontroli generatorów ciepła w celu trwałego zapewnienia wysokiej efektywności w wykorzystaniu energii i minimalnego obciążenia środowiska.

Po przekroczeniu okresu użytkowania istnieje konieczność wymiany elementów istotnych dla bezpieczeństwa. Niniejsze zalecenie obowiązuje tylko dla urządzeń grzewczych, a nie dla zastosowań procesów termicznych. DUNGS zaleca wymianę zgodnie z niżej przedstawioną tabelą:

následující tabulky:

Срок службы в зависимости от конструкции Návrhová životnost Uwarunkowany konstrukcyjnie cykl życia Yapıdan kaynaklanan çalışma ömrü

Кол-во циклов Počet cyklů Liczba cykli Döngü sayısı

250.000 10 EN 1643

50.000 10 EN 1854

250.000 10 EN 1854

N/A 10 EN 1854

Basınçlı cihaz yönetmeliği (PED) ve binaların toplam enerji verimliliği ile ilgili yönerge (EPBD) yüksek verimin ve dolayısıyla düşük çevreye emisyonlarının uzun vadede sağlanması için ısı üreteçlerinin düzenli olarak kontrol edilmesini öngörmektedir.

Güvenlik açısından önemli parçaların, öngörülmüş azami kullanma süreleri sona erince değiştirilmesi gereklidir. Bu öneri sadece kalorifer tesisleri için geçerlidir, termoproses uygulamaları için değil. DUNGS, aşağıdaki tabloya göre değitirme işlemi yapılmasını önerir:

Стандарт CEN Norma CEN Norma CEN CEN normu

Время [лет] čas [letech] Czas [lat] Zaman [yıl]

EN 298 (Газ/plyn/ Gaz)

EN 230 (Масло/olej/

Olej/Yağ

УФ датчик пламени1

UV čidlo plamene Czujnik zaniku płomienia UV UV alev sezici

N/A

10.000

Кол-во часов

работы

Provozní hodiny

---

Godziny pracy

İşletme saatleri

Регуляторы давления газа1 / Regulátory tlaku plynu Regulatory ciśnienia gazu1 / Gaz basıncı ayar cihazları

Газовый клапан с системой контроля клапанов plynový ventil se systémem na přezkušování ventilů Zawór gazu z układem kontroli zaworów2 Valf kontrol sistemine sahip gaz val

Газовый клапан без системы испытания клапанов2 / Plynový ventil bez systému zkoušení ventilu2 / Zawór gazowy bez systemu kontroli zaworu2 / Valf test sistemsiz gaz valfi2

N/A 15

после установленной ошибки

po detekci chyby

po wykryciu błędu

Hata algılandıktan sonra

50.000 - 200.000

в зависимости от

номинального диаметра

dle jmenovité světlosti

10 EN 161

EN 88-1 EN 88-2

EN 1643

zależnie od średnicy znamionowej

genişliş başlı

Система соединения газа с воздухом / Systémy směsi plynového paliva a vzduchu / Systemy zespolone gazowo-powietrzne / Gaz-Hava kombine

N/A 10

sistemleri

Ухудшающиеся эксплуатационные характеристики вследствие старения / Zhoršování provozních vlastností časem

Pogarszające się właściwości eksploatacyjne wskutek starzenia / Eskimeden dolayı çalışma özelliklerinin düşmesi

Газы семейств II, III / Rodiny plynů II, III / Rodzaje gazu II, III / Gaz sınıfı II, III

EN 88-1

EN 12067-2

N/A не применимо / nehodí se / nie dotyczy / uygulanamaz

Фирма сохраняет за собой право на изменения, проводимые в процессе технического совершенствования. / Změny, které slouží technickému pokroku, vyhrazeny. / Zmiany podyktowane potrzebami postępu technicznego zastrzeżone. / Teknik gelişme ve geliştirme açısından yararlı olabilecek deşişiklikler yapma hakkı saklıdır.

Администрация и производство

Administrace a provoz Adres zarządu i zakładu

şdare ve işletme

Karl Dungs GmbH & Co. KG Karl-Dungs-Platz 1 D-73660 Urbach, Germany Telefon +49 (0)7181-804-0 Telefax +49 (0)7181-804-166

Почтовый адрес

Korespondenční adresa Adres korespondencyjny

Yazışma adresi

Karl Dungs GmbH & Co. KG Postfach 12 29 D-73602 Schorndorf e-mail [email protected] Internet www.dungs.com

MC • Edition 11.18 • Nr. 228 898

16 … 16
