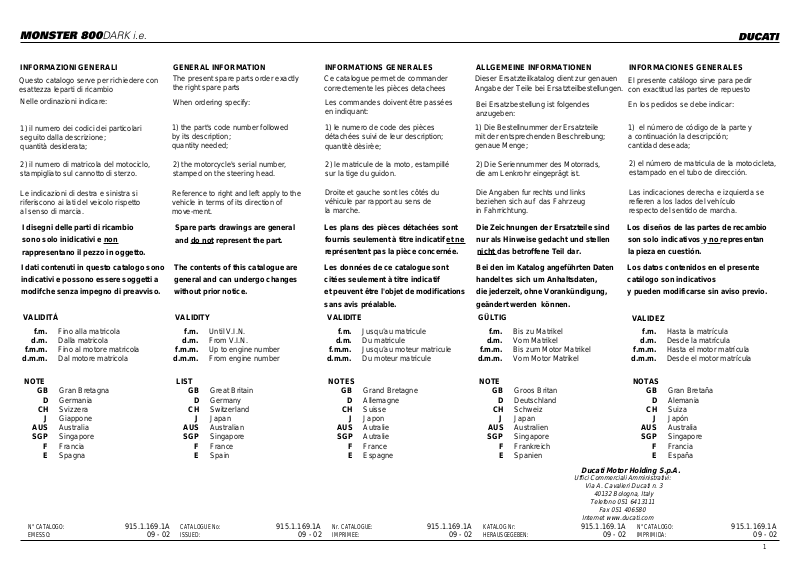

INFORMAZIONI GENERALI

Questo catalogo serve per richiedere con esattezza leparti di ricambio

Nelle ordinazioni indicare:

1) il numero dei codici dei particolari seguito dalla descrizione; quantità desiderata;

GENERAL INFORMATION

The present spare parts order exactly the right spare parts

When ordering specify:

1) the part's code number followed by its description; quantity needed;

INFORMATIONS GENERALES

Ce catalogue permet de commander

correctemente les pièces detachees

Les commandes doivent être passées en indiquant:

1) le numero de code des pièces détachées suivi de leur description; quantitè dèsirèe;

ALLGEMEINE INFORMATIONEN

Dieser Ersatzteilkatalog dient zur genauen

Angabe der Teile bei Ersatzteilbestellungen.

Bei Ersatzbestellung ist folgendes anzugeben:

1) Die Bestellnummer der Ersatzteile mit der entsprechenden Beschreibung; genaue Menge;

INFORMACIONES GENERALES

El presente catálogo sirve para pedir con exactitud las partes de repuesto

En los pedidos se debe indicar:

1) el número de código de la parte y a continuación la descripción; cantidad deseada;

2) il numero di matricola del motociclo, stampigliato sul cannotto di sterzo.

Le indicazioni di destra e sinistra si riferiscono ai lati del veicolo rispetto al senso di marcia.

I disegni delle parti di ricambio sono solo inidicativi e non

2) the motorcycle's serial number, stamped on the steering head.

Reference to right and left apply to the vehicle in terms of its direction of move-ment.

Spare parts drawings are general and do not represent the part.

rappresentano il pezzo in oggetto.

I dati contenuti in questo catalogo sono indicativi e possono essere soggetti a modifche senza impegno di preavviso.

VALIDITÁ

Fino alla matricola

f.m. f.m. f.m. f.m. f.m.

Dalla matricola

d.m. d.m. d.m. d.m. d.m.

f.m.m. f.m.m. f.m.m. f.m.m. f.m.m.

d.m.m. d.m.m. d.m.m. d.m.m. d.m.m.

Fino al motore matricola Dal motore matricola

NOTE

The contents of this catalogue are general and can undergo changes without prior notice.

VALIDITY VALIDITE

Until V.I.N. From V.I.N. Up to engine number From engine number

LIST NOTES NOTE NOTAS

2) le matricule de la moto, estampillé sur la tige du guidon.

Droite et gauche sont les côtés du véhicule par rapport au sens de la marche.

Les plans des pièces détachées sont fournis seulement à titre indicatif et ne

représentent pas la pièce concernée.

Les données de ce catalogue sont citées seulement à titre indicatif et peuvent être l'objet de modifications sans avis préalable.

Jusqu’au matricule Du matricule Jusqu’au moteur matricule Du moteur matricule

2) Die Seriennummer des Motorrads, die am Lenkrohr eingeprägt ist.

Die Angaben fur rechts und links beziehen sich auf das Fahrzeug in Fahrrichtung.

Die Zeichnungen der Ersatzteile sind nur als Hinweise gedacht und stellen

nicht das betroffene Teil dar.

Bei den im Katalog angeführten Daten handelt es sich um Anhaltsdaten, die jederzeit, ohne Vorankündigung, geändert werden können.

GÜLTIG

Bis zu Matrikel Vom Matrikel Bis zum Motor Matrikel Vom Motor Matrikel

2) el número de matricula de la motocicleta, estampado en el tubo de dirección.

Las indicaciones derecha e izquierda se refieren a los lados del vehículo respecto del sentido de marcha.

Los diseños de las partes de recambio son solo indicativos y no representan la pieza en cuestión.

Los datos contenidos en el presente catálogo son indicativos y pueden modificarse sin aviso previo.

VALIDEZ

GB Gran Bretagna GB Great Britain GB Grand Bretagne GB Groos Britan GB

D Germania D Germany D Allemagne D Deutschland D

CH Svizzera CH Switzerland CH Suisse CH Schweiz CH

J Giappone J Japan J Japon J Japan J AUS Australia AUS Australian AUS Autralie AUS Australien AUS SGP Singapore SGP Singapore SGP SGP Singapore SGP

Autralie

F Francia F France F France F Frankreich F Francia E Spagna E Spain E Espagne E Spanien E España

Ducati Motor Holding S.p.A.

Uffici Commerciali Amministrativi:

Via A. Cavalieri Ducati n. 3

40132 Bologna, Italy

Telefono 051 6413111

Fax 051 406580

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

Internet www.ducati.com

N° CATALOGO: IMPRIMIDA:

Hasta la matrícula Desde la matrícula Hasta el motor matrícula Desde el motor matrícula

Gran Bretaña Alemania Suiza Japón Australia Singapore

MONSTER 800DARK i.e.

VERNIS SLACKEN LACASVERNICI PAINTS

Colore Codice Paint Code Vernis Code

PPG

Slacken Code Lacas Codice

"Nero DARK DUCATI" 291.501

"Grigio argento " *0022

N CATALOGO:

EMESSO:

915.1.169.1A 09 - 02

CATALOGUE No: ISSUED:

915.1.169.1A 09 - 02

Nr. CATALOGUE: IMPRIMEE:

915.1.169.1A 09 - 02

KATALOG Nr: HERAUSGEGEBEN:

915.1.169.1A 09 - 02

N CATALOGO:

IMPRIMIDA:

915.1.169.1A 09 - 02

pag

page

page page

page

seite

pag

4 10 12 18 22 26 32 34 36 40 42 46 50 54 58 60 62 68 74 78 80 84 86 90 92 96 98 100 104 108 110 112 116 120 124 126 128 130 132 136 138 140

SOMMARIO CONTENTS SOMMAIRE INHALTSANGABE

001

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

001a

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

001b

TESTER DI DIAGNOSI MATHESIS

001c

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

002

COMANDO CAMBIO

003

CAMBIO

004

FRIZIONE

005

COPERCHIO FRIZIONE

006

IMBIELLAGGIO

007

CILINDRI - PISTONI

008

DISTRIBUZIONE

009

FILTRI E POMPA OLIO

010

COPPIA SEMICARTERS

011

COPERCHIO ALTERNATORE

012

AVVIAMENTO ELETTRICO E ACCENSIONE

013

TESTA : DISTRIBUZIONE

014

TESTA VERTICALE

015

TESTA ORIZZONTALE

016

COLLETTORI ASPIRAZIONE

017

CAVALLETTI

018

IMPIANTO ELETTRICO

019

SUPPORTO BATTERIA

020

GRUPPO SCARICO

021

CRUSCOTTO

022

FANALE ANTERIORE

023

PORTATARGA - FANALE POSTERIORE

024

FORCELLA ANTERIORE

025

RUOTA POSTERIORE E ANTERIORE

026

MANUBRIO E COMANDI

027

COMANDO FRIZIONE

028

FRENO ANTERIORE

029

FRENO POSTERIORE

030

TELAIO

031

LEVA CAMBIO - PEDANE

032

FORCELLONE POSTERIORE E CATENA

033

SOSPENSIONE POSTERIORE

034

ASPIRAZIONE ARIA E SFIATO OLIO

035

RADIATORE OLIO

036

SERBATOIO

037

IMPIANTO ALIMENTAZIONE

037a

IMPIANTO ALIMENTAZIONE

038

SELLA

WORKSHOP SPECIAL TOOLS WORKSHOP SPECIAL TOOLS DIAGNOSIS TESTER MATHESIS WORKSHOP SPECIAL TOOLS GEARCHANGE GEAR-BOX CLUTCH CLUTCH COVER CRANKSHAFT CYLINDERS - PISTONS TIMING FILTERS AND OIL PUMP HALF CRANKCASES ALTERNATOR COVER ELECTRIC STARTER AND IGNITION HEAD : TIMING VERTICAL HEAD HORIZONTAL HEAD INLET DICT STANDS ELECTRIC SYSTEM BATTERY BOX MOUNT EXHAUST SYSTEM INSTRUMENT PANEL FRONT HEAD-LIGHT PLATE HOLDER - REAR LIGHT FRONT FORK FRONT AND REAR WHEELS HANDLEBAR AND CONTROLS CLUTCH CONTROL FRONT BRAKE REAR BRAKE FRAME GEARCHANGE LEVER - FOOT REST SWINGARM AND CHAIN REAR SUSPENSION AIR INDUCTIO AND OIL VENT OIL COOLER FUEL TANK FUEL SYSTEM FUEL SYSTEM SEAT

OUTILS SPECIAUX POUR STATIONS DE SERVICE OUTILS SPECIAUX POUR STATIONS DE SERVICE TESTER POUR DIAGNOSTIC MATHESIS OUTILS SPECIAUX POUR STATIONS DE SERVICE COMMANDE BOÎTE A VITESSES BOÎTE A VITESSES EMBRAYAGE COUVERCLE EMBRAYAGE VILEBREQUIN CYLINDRES - PISTONS DISTRIBUTION FILTRES ET POMPE A HUILE DEMI-CARTERS COUVERCLE ALTERNATEUR DEMARRAGE ELECTRONIQUE ET ALLUMAGE CULASSE : DISTRIBUTION CULASSE VERTICALE CULASSE HORIZONTALE CONDUIT ADMISSION BEQUILLES INSTALLATION ELECTRIQUE SUPPORT BATTERIE ECHAPPEMENT TABLEAU DE BORD PHARE AVANT PORTE BALAI - FEU ARRIERE FOURCHE AVANT ROUES AVANT ET ARRIERE GUIDON ET COMANDES COMMANDE EMBRAYAGE FREIN AVANT FREIN ARRIERE CADRE COMMANDE DE VITESSE - REPOSE PIEDS FOURCHE ARRIERE ET CHAINE SUSPENSION ARRIERE ASPIRATION AIR ET EVENT HUILE RADIATEUR HUILE RÉSEVOIR CARBURANT SYSTEME D'ALIMENTACION SYSTEME D'ALIMENTACION SIEGE

SONDERWERKZEUGE FÜR WERKSTÄTTE SONDERWERKZEUGE FÜR WERKSTÄTTE DIAGNOSETESTER MATHESIS SONDERWERKZEUGE FÜR WERKSTÄTTE SCHALTUNG SCHALTUNG KUPPLUNG KUPPLUNGSDECKEL KURBELWELLE ZYLINDER - KOLBEN VENTILSTEUERUNG ÖLFILTER UND PUMPE GEHÄUSEHÄLFTE ALTERNATORDECKEL ELEKTROSTARTER ANLASSER UND ZÜNDUNG ZYLINDERKOPF : VENTILSTEUERUNG STEHENDER ZYLINDERKOPF HORIZONTAL ZYLINDERKOPF ANSAUGSTUTZEN STANDER ELKTRISCH ANLAGE BATTERIEHALETERUNG AUSPUFFANLAGE INTRUMENTENBRETT VORDERSCHEINWERFER SCHIDTRAEGER - HINTERLICK TELEGABEL VORDERRAD UND HINTERRAD LENKER UND STEUERORGANE KUPPLUNGSSTEUERUNG VORD BREMSE HINTERBREMSE RAHMEN GANGSHALTUNG - FUSSBRETT HINTERE SCHWINGE UND KETTE HINTERFEDERUNG LUFTANSAUGUNG UND ÖLENTLÜFTER ÖLKÜHLER KRAFTSTOFFTANK VERSOSRGUNGS - ANLAGE VERSOSRGUNGS - ANLAGE SATTEL

INDICE

HERRAMENTAL ESPECIALES PARA TALLERES HERRAMENTAL ESPECIALES PARA TALLERES INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS HERRAMENTAL ESPECIALES PARA TALLERES MANDO CAMBIO CAMBIO EMBRAGUE CARTER EMBRAGUE CIGÜEÑAL CILINDROS - PISTONES DISTRIBUCION FILTROS Y BOMBA DE ACEITE PAREJA SEMI-CARTER TAPA ALTERNADOR PUESTA EN MARCHA ELECTRICA Y ENCENDIDO CULATA : DISTRIBUCION TAPA DE CULATA VERTICAL TAPA DE CULATA HORIZONTAL COLECTOR ADMISION CABALLETES SISTEMA ELECTRICO SOPORTE BATERIA GRUPO ESCAPE TABLERO DE INSTRUMENTOS FARO DELANTERO PORTA MATRICULA - GRUPO OTICO TRASERO HORQUILLA DELANTERA RUEDAS DELANTERA Y TRASERA MANILLAR Y MANDOS ACCINAMENTO EMBRAGUE FRENO DELANTERO FRENO TRASERO CHASIS PALANCA DEL CAMBIO - PEDALES BASCULANTE Y CADENA SUSPENSION TRASERA AIR-BOX Y GASES SE ACEITE RADIADOR ACEITE DEPOSITO GASOLINA SISTEMA DE ALIMENTACION SISTEMA DE ALIMENTACION SILLIN

N° CATALOGO:

N° CATALOGO: EMESSO:

EMESSO:

915.1.169.1A 09 - 02

CATALOGUE No:

CATALOGUE No: ISSUED:

ISSUED:

915.1.169.1A 09 - 02

Nr. CATALOGUE:

Nr. CATALOGUE: IMPRIMEE:

IMPRIMEE:

915.1.169.1A 09 - 02

KATALOG Nr:

KATALOG Nr: HERAUSGEGEBEN:

HERAUSGEGEBEN:

915.1.169.1A 09 - 02

N° CATALOGO:

N° CATALOGO: IMPRIMIDA:

IMPRIMIDA:

915.1.169.1A 09 - 02

TAVOLA DRAWING TABLE BILD TABLA

001

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

WORKSHOP SPECIAL TOOLS

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

HERRAMENTAL ESPECIALES PARA TALLERES

5 6

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

001

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

1 88713.2107 Chiave per bloccaggio ghiere

2 88713.2096 Chiave per bloccaggio dadi testa Head nuts holder wrench Clé pour blocage écrous culasse Schlüssel zum Feststellen der

3 88713.2103 Base per montaggio testa Head mounting base Base pour le montage de la tête Unterlage für Kopfzusam-

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

DENOMINAZIONE

pulegge distribuzione

WORKSHOP SPECIAL TOOLS

DESCRIPTION

Wrench for holding timing belt rollers ring nuts

OUTILS SPECIAUX POUR STATIONS DE SERVICE

Clé pour blocage colliers poulies de distribution

SONDERWERKZEUGE FÜR WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

Feststellschlüssel f. Nutmuttern der Ventilsteuerriemenscheiben

Zylinderkopfmuttern

HERRAMENTAL ESPECIALES PARA TALLERES

VALIDITA'

Llave para bloqueo virolas poleas distribución

Llave para bloqueo tuercas culata

Base para montaje culata 1

menbau 4 98112.0002 Disco graduato Degree wheel Disque gradué Maßscheibe Disco graduado 1 5 88713.0123 Attrezzo porta disco graduato

per controllo anticipo con disco

6 88713.0874 Punzone guidavalvola scarico Exhaust valve guide punch tool Poinçon guide-valve d'

7 88713.0879 Punzone estrazione guidavalvola Punch tool to extract valve guide Poinçon éxtraction guide-valve Körner für Ventilführung-

8 88713.0875 Punzone guidavalvola

aspirazione

9 88713.1215 Tenditore dinamometrico per

cinghia distribuzione

10 051.2.001.1A Tenditore dinamometrico per

cinghia distribuzione

11 88713.0137 Chiave ferma ingranaggio albero

motore per bloccaggio dado

Degree wheel holder tool for ignition advance check

Outil porte-disque gradué pour contrôle avance avec disque

échappement

Haltewerkzeug für Maßscheibe

für Verstellungskontrolle mit

Scheibe

Körner für Auslassventil-

führung

Herramienta porta-disco graduado para control avance con disco

Punzón guías de valvulas escape 1

Punzón de extracción guías de

sausziehung

valvulas

Intake valve guide punch tool Poinçon guide-valve d'aspiration Körner f. Einlassventilführung Punzón guiavalvúla de

aspiración

Torque wrench for timing belt Tendeur dynamométrique pour

courroie distribution

Torque wrench for timing belt Tendeur dynamométrique pour

courroie distribution

Crankshaft gear holder wrench for tightening nut

Clé d'arrêt engrenage arbre moteur pour blocage écrou

Dinamometrischer spanner für

stenerriemen

Dinamometrischer Spanner für

Steuerriemen

Festhalteschlüssel für

Antriebswellenzahnrad zum

Tensor dinamométrico para correa distribuciòn

Tensor dinamométrico para correa distribución

Llave bloqueo engranaje cigüeñal para ajuste tuerca

Festziehen der Mutter

12 88713.1078 Punzone per piantaggio sede

valvola scarico

Punch tool for driving exhaust valve seat

Poinçon d'ancrage siège soupape de décharge

Stempel zum Setzen des

Auslaßventilsitzes

Punzón para fijación asiento válvula de escape

13 88765.1058 Calibro alzata valvola Valve lift gauge Calibre levée de soupape Lehre f. Ventilhubhöhe Calibre para elevación de la

válvula

14 88713.1079 Punzone per piantaggio sede

valvola aspirazione

Punch tool for driving intake valve seat

Poinçon d'ancrage siège soupape d'aspiration

Stempel zum Setzen des

Einlaßventilsitzes

Punzón para fijación asiento válvula de aspiración

15 88765.1000 Spessimetro a forchetta 0,1 mm Fork feeler gauge 0.1 mm Jauge d'épaisseur à fourche 0,1mmStärkemessergabel 0,1 mm Calibre de espesores a horquilla

0,1 mm

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

WORKSHOP SPECIAL TOOLS

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

HERRAMENTAL ESPECIALES PARA TALLERES

5 6

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

001

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

HERRAMENTAL ESPECIALES PARA TALLERES

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

15 88765.1005 Spessimetro a forchetta 0,2 mm Fork feeler gauge 0.2 mm Jauge d'épaisseur à fourche 0,2mmStärkemessergabel 0,2 mm Calibre de espesores a horquilla

0,2 mm

15 88765.1006 Spessimetro a forchetta 0,3 mm Fork feeler gauge 0.3 mm Jauge d'épaisseur à fourche 0,3mmStärkemessergabel 0,3 mm Calibre de espesores a horquilla

0,3 mm 16 88765.0999 Calibro tensione cinghia Timing belt control gauge Calibre tension courroie Körner f. Riemenspannung Calibre de tens. de la correa 1 17 88713.2011 Attrezzo per bloccaggio albero

motore al PMS

18 88765.1322 Distanziale controllo registro

inferiore valvola

Tool to hold crankshaft in TDC position

Spacer for checking lower valve shim

Outil d'immobilisation du vilebrequin au PMH

Entretoise contrôle régleur inférieur soupape

Werkzeug für Kurbelwellenblockierung am OT

Distanzstück zur Kontrolle der Einstellschraube des unteren

Herramienta para bloqueo

cigüeñal al PMS È

Distanciador control registro

inferior válvula

Ventils 19 88713.2036 Chiave volano Flywheel Wrench Clè Volant Schwungrad schlüssel Liave volante 1 20 88700.5749 Cappuccio assemblaggio

semicarter

21 88713.1091 Piastrino per posizionamento

forcella innesto marce

Crankcases assembling cap Capuchonassemblage des

demi-carters

Plate for positioning gear engagement fork

Plaquette pour le positionnement de la fourche

Stecker für

Gehäusehälftezusammenbau

Plättchen zur Positionierung d.

Gangeinlegegabel

Capucha ensamblaje semicarter 1

Lámina para posicionado horquilla inserta marchas

d'embrayage des vitesses

22 88765.1086 Particolari per modifica tensione

cinghie 2V

Conversion kit for 2V belts tensioning tool

Pièces pour modification instrument de tension des

Teile für Modifizierung des

Riemenspanninstruments 2V

Piezas para modificar calibre tensión correas 2V

courroies 2V 23 88765.1297 Calibro controllo P.M.S. T.D.C. control gauge Calibre contrôle point mort haut Körner f. Kontrolle des OTS Calibre de control P.M.S. 1 24 88713.1749 Estrattore per puleggia motrice Drive roller puller Extracteur poulie de

transmission

Auszieher für Antriebsriemenscheibe

Extractor para polea motriz 1

25 88713.1994 Estrattore per perni bilanciere Rocker shaft extractor Extracteur pour axes culbuteur Abzieher für Kipphebelbolzen Extractor para eje balancín 1 26 88713.2133 Chiave ferma campana tamburo

frizione

27 88700.5665 Bussola montaggio ingranaggio

campana frizione

28 88713.2092 Estrattore ingranaggio coppia

primaria

29 88713.0262 Spina per montare i bilancieri Pin for assembling rocker arms Goupille pour monter les

Wrench to hold cluch housing drum steady

Sleeve for installing clutch bell gear

Clé de mantien tambour cloche

d'embrayage

Douilee montage engrenage

cloche embrayage

Extractor for primary drive gear Outil pour démonter le

engrenage transm. primaire

culbuteurs

Kupplungsglockenschlussel Llave sujeta-tambor caja

embrague

Buchse zur Montage des Kupplungsglockenzahnrads

Abzieher für den Ausbau von Zahnräd des Hauptantriebs

Stift für den Einbau der Kipphebel

Bullón montaje engranaje campana embrague

Estractor para engranaje transmisión primaria

Pasador para montar los balancines

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

WORKSHOP SPECIAL TOOLS

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

HERRAMENTAL ESPECIALES PARA TALLERES

5 6

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

001

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

30 88713.2009 Fasatura puleggia testa 2 valvole Belt roller timing of two-valva

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL TOOLS

DESCRIPTION

head

OUTILS SPECIAUX POUR STATIONS DE SERVICE

Mise en phase de la pouile d'une culasse à deux soupapes

SONDERWERKZEUGE FÜR WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

Steuerzeiteneinstellung an Riemenscheibe des

HERRAMENTAL ESPECIALES PARA TALLERES

Regulaciòn de fase polea culata 2 vàlvulas

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

2-Ventil-Zylinderkopfs

31 88700.5644 Chiave per registro ghiera

puleggia di distribuzione

32 88713.0143 Attrezzo per montare molla e

bilanciere di chiusura

33 88713.0844 Punzone montaggio semianelli Half-rings mounting punch tool Poinçon mont. demi-bagues Körner f. Halbringezusam-

Wrench for camshaft pulley ring nut adjustment

Tool for assembling closing rocker and spring

Clé de règlage embout poulie de distribution

Outil pour monter le ressort et le culbuteur de fermeture

Registrierschlussel fur Nutmutter am Nockenwellenrad

Werkzeug für Montage von Feder und Schließkipphebel

menbau

Llave para regulaciòn virola polea de distribucìon

Herramienta para montar el muelle y el balancín de cierre

Punzón para montaje de los semi-anillos

34 88765.1363A Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

GB 34 88765.1363B Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

D 34 88765.1363C Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

F 34 88765.1363D Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

E 34 88765.1363E Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001a

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

WORKSHOP SPECIAL TOOLS

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

HERRAMENTAL ESPECIALES PARA TALLERES

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

001a

POS.

NO.

INDEX

POS.

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

HERRAMENTAL ESPECIALES PARA TALLERES

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

I 1 88765.1236 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

GB 1 88765.1237 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

D 1 88765.1238 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

F 1 88765.1239 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

E 1 88765.1240 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

2 8000.70139 Chiave perno ruota anteriore Wrench for front wheel spindle Clé pivot roue AV. Schlüssel für Vorderradzapfen Llave eje rueda delantera 1 3 88713.1344 Attrezzo montaggio catena Tool for assembling chain Outil montage chaîne Werkzeug für Montage der Kette Herramienta montaje cadena 1 4 677.4.003.1A Giunto Coupling Joint Verbindungskupplung Junta 1 5 88713.1515 Supporto telaio/motore Frame/engine mount Support cadre/moteur Halterung für Rahmen/Motor Soporte chasis/motor 1 6 88713.1072 Tampone piantaggio

semicuscinetto base di sterzo

Stopper for driving the half bearing of the steering head

Tampon d'ancrage demi-coussinet base direction

Stopfen zum Setzen des Halblagers des Gabelschafts

Punzón de fijación semi-cojinete tija inferior

base

7 88713.1010 Raccordo prelievo gas di scarico Union for exhaust gas suction Raccord pour le prèlévement du

gaz d'échappement

8 88713.1096 Attrezzo per revisione forcelle

SHOWA - montaggio anello di tenuta

9 88713.1058 Chiave montaggio tappo

cannotto di sterzo

10 88713.1062 Attrezzo montaggio cuscinetti

del cannotto di sterzo

Tool for overhauling SHOWA forks - assembling seal ring

Wrench for assembling the steering head cap

Tool for assembling the steering head bearings

Outil pour révision fourches SHOWA - montage anneau d'étanchéité

Clef de montage du bouchon du fourreau de direction

Dispositif de montage des roulements du fourreau de

Anschluss fur Entnahme des Auspuffgases

Werkzeug zur Überholung der SHOWA -Gabeln Dichtringmontage

Montageschlüssel für Lenkrohrverschluß

Montagewerkzeug für Lager des Lenkrohrs

Empalme de toma de los gases de escape

Herramienta para revisión horquillas SHOWA - montaje retén

Llave montaje tapón tubo de dirección

Herramienta montaje cojinetes del tubo de dirección

direction

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001b

TESTER DI DIAGNOSI MATHESIS

DIAGNOSIS TESTER MATHESIS

TESTER POUR DIAGNOSTIC MATHESIS

DIAGNOSETESTER MATHESIS

INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS

715

26 27

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

001b

POS.

NO.

INDEX

POS.

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

TESTER DI DIAGNOSI MATHESIS

DENOMINAZIONE

DIAGNOSIS TESTER MATHESIS

DESCRIPTION

TESTER POUR DIAGNOSTIC MATHESIS

DIAGNOSETESTER MATHESIS

BEZEICHNUNG DENOMINACIONDESIGNATION

INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS

VALIDITA'

1 88765.1126Z Mathesis nudo Bare Mathesis Mathesis nu Mathesis nackt Mathesis no revestido 1 2 914.7.023.1A Manuale italiano Italian manual Manuel en italien Handbuch auf Italienisch Manual italiano 1 2 914.7.023.1B Manuale inglese English manual Manuel en anglais Handbuch auf Englisch Manual ingles 1 2 914.7.023.1C Manuale tedesco German manual Manuel en allemand Handbuch auf Deutsch Manual alemán 1 2 914.7.023.1D Manuale francese Franch manual Manuel en français Handbuch auf Französisch Manual francés 1 2 914.7.023.1E Manuale spagnolo Spanish manual Manuel en espagnol Handbuch auf Spanisch Manual español 1 3 88765.1126R Cavo alimentazione Mathesis Main cable Mathesis Cable alimentation Mathesis Speisekabel Mathesis Cable de alimentacion Mathesis 1 4 88765.1126A Cavo controllo pickup Pickup Control cable Cable de controle Pickup Pickup - Prüfkabel Cable de control pickup 1 5 88765.1126Q Cavo alimentazione da batteria Battery mains cable Cable alimentation de batterie Speisekabel aus Batterie Cable de alimentacion para

baterias

6 88765.1126 Adattatore cavo alimentazione

per autodiagnosi

7 88765.1126N Sensore campione pressione

assoluta

Mains cable adapter for self diagnosis

Sensor for absolute pressure sampling

Adaptateur du câble alimentation pour auto diagnostic

Détecteur pour l'étalnnementde la pression absolute

Speisekabeladapter für selbst Diagnose

Sensor für absolute Druckstichprobe

Adaptador cable alimentación para autodiagnóstico

Sensor muestra presión

absoluta 8 88765.1126V Pinza amperometrica Amperometer plier Pince ampèrométrique Strommesserzangen Alicates medidores de amperaje 1 9 88765.1126E Adattatore per cavo controllo

pickup 3 fili

10 88765.1126P Sensore campione temperatura

aria

11 88765.1126C Cavo per regolazione

potenziometro

12 88765.1126B Cavo prova e regolazione

contagiri

13 88765.1126F Adattatore per cavo controllo

pickup 2 fili

14 88765.1126D Adattatore per regolazione

potenziometro piccolo

15 552.4.028.1A Sensore campione

potenziometro farfalla piccolo

Adapter for 3 wires Pickup test cable

Sensor for air temperature sampling

Cable for potentiometer adjustement

Test cable and speed indicator adjustement

Adapter for 2 wires Pickup test cable

Adapter for potentiometer adjustement

Sensor for small throttle potentiometer sampling

Adapteur pour le câble de contrôle Pickup à 3 fils

Détecteur pour l'étalonnement de la temperature air

Câble pour le réglage du potentiomètre

Câble d' essai et réglage du compte-tours

Adapteur por la câble de contrôle Pickup à 2 fils

Adapteur puor le réglage du potentiomètre

Détecteur pour l'étalonnement du potentiométre papillon petit

Adapter für 3 Drath Pickup Prüfungskabel

Sensoe für Lufttemperaturstichprobe

Kabel für Potentiometereinstellung

Prüfungskabel und Drehzahlmessereinstellung

Adapter für 2 Draht Pickup Prüfungskabel

Adapter für die Einstellung des Kleinen Potentiometers

Sensor Für Kleine Drosselpotentiomerstichprobe

Adaptator del cable control

Pickup 3 alambres

Sensor muestra temperatura

aire

Cable para ajuste potenciómetro 1

Cable prueba y ajuste

cuentarrevoluciones

Adaptator para cable control

Pickup 2 alambres

Adaptador para ajuste

potenciómetro pequeño

Sensor muesta potenciómetro

mariposa pequeño

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001b

TESTER DI DIAGNOSI MATHESIS

DIAGNOSIS TESTER MATHESIS

TESTER POUR DIAGNOSTIC MATHESIS

DIAGNOSETESTER MATHESIS

INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS

715

26 27

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

001b

POS.

NO.

INDEX

POS.

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

16 88765.1126H Sensore campione

17 88765.1126G Sensore campionet emperatura

TESTER DI DIAGNOSI MATHESIS

DENOMINAZIONE

potenziometro farfalla

aria/acqua

DIAGNOSIS TESTER MATHESIS

DESCRIPTION

Sensor for throttle potentiomer sampling

Sensor for air/water temperature sampling

TESTER POUR DIAGNOSTIC MATHESIS

Détecteur pour l'ètalonnement du potentiométre papillon

Détecteur pour l'étalonnement de la temperature air/eau

DIAGNOSETESTER MATHESIS

BEZEICHNUNG DENOMINACIONDESIGNATION

Sensor für Drosselpotentiomerstichprobe

Sensor für Luft/Wasser Temperaturstichprobe

INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS

Sensor muestra potenciómetro mariposa

Sensor muesta temperatura aire/agua

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

18 88765.1126M Teleruttore di sicurezza Sfety remote switch Télérupter de sécurité Schutzfernschalter Telerruptor de seguridad 1 19 88765.1126L Sensore campione Pickup 2 fili 2 Wires sampling Pickup sensor Détecteur pour l'étalonnement

Pickup 2 fils

2 Draht Pickup Stichprobensensor

Sensor muestra Pickup 2

alambres 20 88765.1126U Valigetta con spugna Case with sponge Valise avec éponge Koffer mit Schwamm Maletin con esponja 1 21 88765.1073 Memory card Italiano Italian memory card Memory card en italien Memory card auf Italienisch Memory card italiano 1 21 88765.1074 Memory card inglese English memory card Memory card en anglais Memory card auf Englisch Memory card inglés 1 21 88765.1075 Memory card tedesco German memory card Memory card en allemand Memory card auf Deutsch Memory card alemán 1 21 88765.1076 Memory card francese French memory card Memory card en français Memory card auf Französisch Memory card francés 1 21 88765.1077 Memory card spagnolo Spanish memory card Memory card en espagnol Memory card auf Spanisch Memory card español 1 22 88765.1126S Adesivo DUCATI per valigetta DUCATI sticker for case Décalcomanie DUCATI pour

DUCATI Kleber Für Koffer Pega DUCATI para maletín 1

petite valise 23 88765.1126T Adesivo lato dx/sx DUCATI DUCATI sticker RH/LH side Décalcomanie DUCATI, côté D/G DUCATI kleber R/L Seite Pega lado dcho./izdo. DUCATI 1 24 88765.1369A Kit tensione cinghie Belt tensioning kit Kit mise en tension des

Riemenspannungskit Kit tensado correas 1

courroies

GB 24 88765.1369B Kit tensione cinghie Belt tensioning kit Kit mise en tension des

Riemenspannungskit Kit tensado correas 1

courroies

D 24 88765.1369C Kit tensione cinghie Belt tensioning kit Kit mise en tension des

Riemenspannungskit Kit tensado correas 1

courroies

F 24 88765.1369D Kit tensione cinghie Belt tensioning kit Kit mise en tension des

Riemenspannungskit Kit tensado correas 1

courroies

E 24 88765.1369E Kit tensione cinghie Belt tensioning kit Kit mise en tension des

Riemenspannungskit Kit tensado correas 1

courroies 25 88765.1371 Sensore Sensor Capteur Sensor Sensor 1 26 88765.1372 Cavo alimentazione Main cable Cable alimentation Speisekabel Cable de alimentacion 1 27 88765.1373 Prolunga cavo Cable extension Rallonge cable Verlangerung fur kabel Prolongaciòn cable 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001b

TESTER DI DIAGNOSI MATHESIS

DIAGNOSIS TESTER MATHESIS

TESTER POUR DIAGNOSTIC MATHESIS

DIAGNOSETESTER MATHESIS

INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS

715

26 27

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

001b

POS.

NO.

INDEX

POS.

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

TESTER DI DIAGNOSI MATHESIS

DENOMINAZIONE

DIAGNOSIS TESTER MATHESIS

DESCRIPTION

TESTER POUR DIAGNOSTIC MATHESIS

DIAGNOSETESTER MATHESIS

BEZEICHNUNG DENOMINACIONDESIGNATION

INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

28 88765.1374 Staffa Bracket Bride Bügel Soporte 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001c

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

WORKSHOP SPECIAL TOOLS

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

HERRAMENTAL ESPECIALES PARA TALLERES

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

001c

POS.

NO.

INDEX

POS.

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

HERRAMENTAL ESPECIALES PARA TALLERES

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

- 88765.1241 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

GB - 88765.1242 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

D - 88765.1243 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

F - 88765.1244 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

E - 88765.1245 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

1 590.1.189.1A Tubo pressione benzina HS. Fuel pressure line HS. Durite pression essence HS. Kraftstoffdruckschlauch HS Tubo presión gasolina HS. 1 2 590.1.190.1A Tubo pressione benzina

ST/SS/M.

Fuel pressure line ST/SS/M. Durite pression essence

ST/SS/M.

Kraftstoffdruckschlauch ST/SS/M.

Tubo presión gasolina ST/SS/M. 1

3 875.1.065.1A Tubo pressione olio Oil pressure line Durite pressione huile Öldruckschlauch Tubo presión aceite 1 4 552.1.037.1A Raccordo compressione cilindri

attacco M12

Fitting - cylinder compression M12

Raccord compression cylindres fixation M12

Anschluss Zylinderkompression, Gewinde

Conexión compresión cilindros enganche M12

M12

5 552.1.038.1A Raccordo compressione cilindri

attacco M10

Fitting - cylinder compression M10

Raccord compression cylindres fixation M10

Anschluss Zylinderkompression, Gewinde

Conexión compresión cilindros enganche M10

M10 6 514.1.037.1A Cavo Volt PF DUC 21 Cable Volt PF DUC 21 Câble Volt PF DUC 21 Kabel Volt PF DUC 21 Cable Volt PF DUC 21 1 7 552.1.039.1A Sensore pressione Pressure sensor Capteur pression Drucksensor Sensor presión 1 8 814.1.114.1A Raccordo pressione olio Oil pressure fitting Raccord pression huile Öldruckanschluss Conexión presión aceite 1 9 514.1.032.1A Cavo per prove ausiliari Cable for supplementary tests Câble pour des tests auxiliaires Kabel für Hilfstests Cable para pruebas auxiliares 1

10 514.1.035.1A Cavo pinzetta Rosso Red clamp cable Câble pince Rouge Klemmenkabel Rot Cable pinza Rojo 1 10 514.1.036.1A Cavo pinzetta Nero Black clamp cable Câble pince Noir Klemmenkabel Schwarz Cable pinza Negro 1 11 552.1.040.1A Sonda Temperatura Temperature probe Sonde température Temperatursonde Sonda Temperatura 1 12 514.1.034.1A Cavo alimentazione e diagnosi

Main cable PF A621 Cable alimentation PF A621 Speisekabel PF A621 Cable de alimentacion PF A621 1

PF A621

13 514.1.033.1A Adattatore presa accendisigari

(ST)

Electric lighter connection adapter (ST)

Adaptateur prise allume-cigares (ST)

Adapter für

Stromanschlussbuchse (ST)

Adaptador toma encendedor

cigarrillos (ST) 14 514.1.038.1A Adattatore presa batteria Battery connection adapter Adaptateur prise batterie Adapter für Batteriestecker Adaptador toma batería 1 15 698.1.033.1A Valigia rossa con spugna Red case with sponge rubber Mallette rouge avec protection

éponge

Roter Koffer mit Schaumstoffpolster

Maleta roja con esponja 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

001c

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

WORKSHOP SPECIAL TOOLS

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

HERRAMENTAL ESPECIALES PARA TALLERES

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

001c

POS.

NO.

INDEX

POS.

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR STATIONS DE SERVICE

SONDERWERKZEUGE FÜR WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

HERRAMENTAL ESPECIALES PARA TALLERES

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

16 88765.1126T Adesivo lato dx/sx DUCATI DUCATI sticker RH/LH side Décalcomanie DUCATI, côté D/G DUCATI kleber R/L Seite Pega lado dcho./izdo. DUCATI 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

002

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

SCHALTUNG MANDO CAMBIO

15 34 33 32 31 30

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

002

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

DENOMINAZIONE

DESCRIPTION

SCHALTUNG MANDO CAMBIO

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 799.1.049.1A Molla ritorno Return spring Ressort de retour Rückschlagfeder Muelle de retorno 1 2 852.1.053.1A Rosetta Washer Rosette Unterlegscheibe Arandela 1 3 779.1.039.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1 4 455.2.003.1A Assieme saltarello fissa marce Gear stopper assembly Ensemble cliquet fixe-vitesses Fallklinkengruppe Grupo trinquete fija marchas 1 5 420.2.001.0A Guarnizione sp.1 Gasket th.1 Garniture èp.1 Dichtung stàrke 1 Junta esp.1 1 6 539.1.021.1A Interruttore Switch Interrupteur Schalter Interruptor 1 7 779.1.203.1A Porta-puntalino Push rod holder Porte-butée Auflagestifthalter Porta-trinquete 1 8 0272.91.090 Guarnizione Gasket Garniture Dichtung Junta 1

9 0660.13.143 Molla scatto marce Gear selector spring Ressort déclenchement vitesses Ganglösefeder Muelle embrague marchas 1 10 76835.1134 Sfera Ball Bille Kugel Esfera 1 11 0340.13.075 Forcella inn. marce 1°,4°-2°,3° 1st,4th-2nd,3rd gear selector

fork

12 0340.13.080 Forcella innesto 5°,6° 5th,6th gear selector fork Fourche engrènement 5ème,

Fourche engrènement 1ère, 4ème-2ème et 3ème vitesse

Einlegegabel für 1.,4.-2.,3.Gang Horquilla embrague marchas

1°,4°-2°,3°

Einlegegabel für 5., 6. Gang Horquilla embrague 5°,6° 1

6ème vitesse 13 0660.13.070 Perno per forcella Fork pin Goujon pour fourche Bolzen für Gabel Perno para horquilla 2 14 852.1.005.1A Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1 14 852.1.093.1A Rosetta rasamento sp. 0,9 Shim th. 0.9 Rosette de butée épaisseur 0,9 Distanzscheibe Stärke 0,9 Arandela de espesoración 0,9 1 15 73500.1542 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1 16 882.1.006.1A Anello ferma rullini (sezione

quadrata)

17 821.1.070.1A Rullino speciale (sezione

quadrata)

18 182.2.018.1A Tamburo cambio completo Complete gearbox drum Tambour complet boîte de

Needle retaining ring (square cross-section)

Special roller (square cross-section)

Bague d'arrêt rouleaux (section

carrée)

Rollensicherungsring (vierkantquerschnitt)

Anillo sujeta rodillos (sección cuadrada)

Rouleau spécial (section carrée) Spezialrolle (vierkantquerschnitt) Rodillo especial (sección

cuadrada)

Schalttrommel komplett Tambor cambio completo 1

vitesses 19 0660.13.060 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1 19 852.1.094.1A Rosetta rasamento sp. 0,9 Shim th. 0.9 Rosette de butée épaisseur 0,9 Distanzscheibe Stärke 0,9 Arandela de espesoración 0,9 1 20 799.1.025.1A Molla ritorno forcella Fork return spring Ressort retour fourche Gabelrückschlagfeder Muelle retorno horquilla 1 21 0400.09.050 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

002

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

SCHALTUNG MANDO CAMBIO

15 34 33 32 31 30

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

002

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

DENOMINAZIONE

DESCRIPTION

SCHALTUNG MANDO CAMBIO

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

21 0765.92.205 Rosetta rasamento sp. 0,2 Shim th. 0.2 Rosette de butée épaisseur 0,2 Distanzscheibe Stärke 0,2 Arandela de espesoración 0,2 2 22 0214.07.350 Anello Ring Bague Ring Anillo 1 23 750.5.001.1A Dado Nut Ecrou Mutter Tuerca 1 24 180.1.008.1A Forcella comando tamburo

cambio

25 0660.13.165 Perno per leva cambio Gearchange lever pin Goujon pour levier boîte de

Gearbox drum control fork Fourche de commande tambour

boîte de vitesses

Steuergabel für

Horquilla mando tambor cambio 1

Wechselgetriebetrommel Schalthebelstift Perno para leva cambio 1

vitesses

26 821.1.001.1A Perno con leva cambio Pin with gearchange lever Goujon avec levier boîte de

Stift mit Schalthebel Perno con leva cambio 1

vitesses

27 0799.13.110 Molla ritorno leva cambio Gearchange lever return spring Ressort retour levier boîte de

Schalthebelrückholfeder Muelle retorno leva cambio 1

vitesses 28 60N102509 Vite Screw Vis Schraube Tornillo 1 29 462.3.003.8A Rosetta Washer Rosette Unterlegscheibe Arandela 1 30 60N102555 Vite Screw Vis Schraube Tornillo 1 31 462.3.003.7A Rosetta Washer Rosette Unterlegscheibe Arandela 1 32 881.1.012.1A Anello di centraggio Centering ring Bague de centrage Zentrierring Anillo de centrado 1 33 826.1.009.1A Piastrina fine corsa Stopper plate Plaquette fin de course Endanschlagplättchen Placa final de carrera 1 34 0400.29.125 Rosetta rasamento sp. 0,2 Shim th. 0.2 Rosette de butée épaisseur 0,2 Distanzscheibe Stärke 0,2 Arandela de espesoración 0,2 2 34 0400.29.126 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

003

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

LATO CATENA

LATO FRIZIONE

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

003

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 0251.47.050 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1 1 0251.47.054 Rosetta rasamento sp. 1,2 Shim th. 1.2 Rosette de butée épaisseur 1,2 Distanzscheibe Stärke 1,2 Arandela de espesoración 1,2 1 1 852.1.108.1AH Rosetta rasamento sp. 0,9 Shim th. 0.9 Rosette de butée épaisseur 0,9 Distanzscheibe Stärke 0,9 Arandela de espesoración 0,9 1 1 852.1.108.1AL Rosetta rasamento sp. 1,1 Shim th. 1,1 Rosette de butée épaisseur 1,1 Distanzscheibe Stärke 1,1 Arandela de espesoración 1,1 1 1 852.1.108.1AN Rosetta rasamento sp. 1,3 Shim th. 1,3 Rosette de butée épaisseur 1,3 Distanzscheibe Stärke 1,3 Arandela de espesoración 1,3 1 2 149.1.033.1A Albero primario cambio Gearbox main shaft Arbre primaire boîte de vitesses Wechselgetriebehauptwelle Arbol primario cambio 1 3 0670.16.150 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 2 4 701.4.005.1A Gabbia a rullini Needle bearing Boîte à aiguilles Nadelkäfig Jaula de rodillos 5 5 172.1.110.1A Ingranaggio conduttore 5° vel. Driving gear 5th sp. Engrenage conducteur 5ème

vitesse

Antriebszahnrad

5.Geschwindigkeit

Engranaje accionador 5°

velocidad 6 856.1.001.1A Rosetta scanalata sp. 0,5 Grooved washer th. 0.5 Rosette rainurée épaisseur 0,5 Genutete Scheibe Stärke 0,5 Arandela ranurada esp. 0,5 6 7 0670.16.145 Anello elastico Snap ring Bague élastique Sprengring Seager 6 8 172.1.109.1A Ingran. conduttore 3°/4° vel. Driving gear 3rd/4th sp. Engrenage conducteur

3ème/4ème vitesse

9 172.1.111.1A Ingranaggio conduttore 6° vel. Driving gear 6th sp. Engrenage conducteur 6ème

vitesse

10 172.1.108.1A Ingranaggio conduttore 2° vel. Driving gear 2nd sp. Engrenage conducteur 2ème

vitesse

Leiterzahnrad für 3.,4. Geschwindigkeit

Antriebszahnrad

6.Geschwindigkeit Antriebszahnrad

2.Geschwindigkeit

Engranaje accionador 3°/4°

velocidad

Engranaje accionador 6°

velocidad

Engranaje accionador 2°

velocidad

11 0670.16.163 Rosetta rasamento sp. 1,8 Shim th. 1.8 Rosette de butée épaisseur 1,8 Distanzscheibe Stärke 1,8 Arandela de espesoración 1,8 1 11 0670.16.184 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1 11 713.1.014.1A Rosetta rasamento sp. 1,5 Shim th. 1.5 Rosette de butée épaisseur 1,5 Distanzscheibe Stärke 1,5 Arandela de espesoración 1,5 1 11 713.1.014.1B Rosetta rasamento sp. 1,7 Shim th. 1.7 Rosette de butée épaisseur 1,7 Distanzscheibe Stärke 1,7 Arandela de espesoración 1,7 1 11 713.1.014.1E Rosetta rasamento sp. 1,6 Shim th. 1.6 Rosette de butée épaisseur 1,6 Distanzscheibe Stärke 1,6 Arandela de espesoración 1,6 1 11 713.1.014.1F Rosetta rasamento sp. 1,9 Shim th. 1.9 Rosette de butée épaisseur 1,9 Distanzscheibe Stärke 1,9 Arandela de espesoración 1,9 1 12 449.1.043.2A Pignone catena Z=15 Chain sprocket Z=15 Pignon chaîne Z=15 Kettenritzel Z=15 Piñón cadena Z=15 1 13 826.1.011.1A Piastrina ferma-pignone Sprocket keep plate Plaquette bloque-pignon Ritzelfeststellplättchen Placa sujeta-piñón 1 14 8A00.67997 Vite Screw Vis Schraube Tornillo 2 15 0670.16.164 Rosetta rasamento sp. 2 Shim th. 2 Rosette de butée épaisseur 2 Distanzscheibe Stärke 2 Arandela de espesoración 2 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

003

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

LATO CATENA

LATO FRIZIONE

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

003

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

15 0670.16.165 Rosetta rasamento sp. 2,2 Shim th. 2.2 Rosette de butée épaisseur 2,2 Distanzscheibe Stärke 2,2 Arandela de espesoración 2,2 1 15 0670.16.184 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1 15 0670.16.185 Rosetta rasamento sp. 1,2 Shim th. 1.2 Rosette de butée épaisseur 1,2 Distanzscheibe Stärke 1,2 Arandela de espesoración 1,2 1 15 713.1.011.1A Rosetta rasamento sp. 2,3 Shim th. 2.3 Rosette de butée épaisseur 2,3 Distanzscheibe Stärke 2,3 Arandela de espesoración 2,3 1 15 713.1.014.1A Rosetta rasamento sp. 1,5 Shim th. 1.5 Rosette de butée épaisseur 1,5 Distanzscheibe Stärke 1,5 Arandela de espesoración 1,5 1 15 713.1.014.1E Rosetta rasamento sp. 1,6 Shim th. 1.6 Rosette de butée épaisseur 1,6 Distanzscheibe Stärke 1,6 Arandela de espesoración 1,6 1 16 856.1.031.1A Rosetta scanalata sp. 0,5 Grooved washer th. 0.5 Rosette rainurée épaisseur 0,5 Genutete Scheibe Stärke 0,5 Arandela ranurada esp. 0,5 1 17 76402.0002 Gabbia a rullini Needle bearing Boîte à aiguilles Nadelkäfig Jaula de rodillos 1 18 172.1.112.1A Ingranaggio condotto 1° vel. Driven gear 1st sp. Engrenage entraîné 1ère vitesse Angetriebenes Zahnrad 1.

Geschwindigkeit

Engranaje conducido 1°

velocidad 19 0670.16.155 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1 20 172.1.116.1A Ingranaggio condotto 5° vel. Driven gear 5th sp. Engrenage entraîné 5ème

vitesse

21 172.1.115.1A Ingranaggio condotto 4° vel. Driven gear 4th sp. Engrenage entraîné 4ème

vitesse

22 172.1.114.1A Ingranaggio condotto 3° vel. Driven gear 3rd sp. Engrenage entraîné 3ème

vitesse

23 172.1.117.1A Ingranaggio condotto 6° vel. Driven gear 6th sp. Engrenage entraîné 6ème

vitesse

24 172.1.113.1A Ingranaggio condotto 2° vel. Driven gear 2nd sp. Engrenage entraîné 2ème

vitesse

25 149.1.034.1A Albero secondario cambio Gearbox lay shaft Arbre secondaire boîte de

vitesses

Angetriebenes Zahnrad 5. Geschwindigkeit

Angetriebenes Zahnrad 4. Geschwindigkeit

Angetriebenes Zahnrad 3. Geschwindigkeit

Angetriebenes Zahnrad 6. Geschwindigkeit

Angetriebenes Zahnrad 2. Geschwindigkeit

Vorgelegewelle des Wechselgetriebes

Engranaje conducido 5°

velocidad

Engranaje conducido 4°

velocidad

Engranaje conducido 3°

velocidad

Engranaje conducido 6°

velocidad

Engranaje conducido 2°

velocidad

Arbol secundario cambio 1

26 0670.16.170 Rosetta rasamento sp. 0,8 Shim th. 0.8 Rosette de butée épaisseur 0,8 Distanzscheibe Stärke 0,8 Arandela de espesoración 0,8 1 26 0670.16.171 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1 26 852.1.105.1AB Rosetta rasamento sp. 0,9 Shim th. 0.9 Rosette de butée épaisseur 0,9 Distanzscheibe Stärke 0,9 Arandela de espesoración 0,9 1 26 852.1.105.1AD Rosetta rasamento sp. 1,1 Shim th. 1,1 Rosette de butée épaisseur 1,1 Distanzscheibe Stärke 1,1 Arandela de espesoración 1,1 1 26 852.1.105.1AG Rosetta rasamento sp. 0,7 Shim th. 0.7 Rosette de butée épaisseur 0,7 Distanzscheibe Stärke 0,7 Arandela de espesoración 0,7 1 27 150.2.061.1A Albero primario completo Complete main shaft Arbre primaire complet Komplette Hauptwelle Arbol primario completo 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

003

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

LATO CATENA

LATO FRIZIONE

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

003

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

28 150.2.062.1A Albero secondario cambio Gearbox lay shaft Arbre secondaire boîte de

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

DENOMINAZIONE

DESCRIPTION

vitesses

BEZEICHNUNG DENOMINACIONDESIGNATION

Vorgelegewelle des Wechselgetriebes

Arbol secundario cambio 1

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

29 76270.0827 Astuccio a rullini Needle bearing Roulement à rouleaux Nadellager Cojinete de agujas 1 30 93783.0812 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

FRIZIONE CLUTCH EMBRAYAGE KUPPLUNG EMBRAGUE

004

124

8 9 10 11 12 13 14 15 19 20

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

004

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

FRIZIONE CLUTCH EMBRAYAGE KUPPLUNG EMBRAGUE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 771.5.043.2B Vite Screw Vis Schraube Tornillo 6 2 841.1.039.1A Scodellino Retainer Cuvette Teller Platillo 6 3 818.1.010.1B Perno comando frizione Clutch control pin Axe commande embrayage Kupplungssteuerstift Perno mando embrague 1 4 0659.16.555 Molla frizione Clutch spring Ressort embrayage Kupplungsfeder Muelle embrague 6 5 194.2.016.1A Spingidisco Pressure plate Pousse-disque Scheibendrücker Empuja-disco 1 6 702.5.008.1A Cuscinetto Bearing Roulement Lager Cojinete 1 7 190.2.009.2B Serie dischi frizione Clutch plates set Série de disques embrayage Kupplungsscheibensatz Serie discos embrague 1 8 750.1.007.1A Dado Nut Ecrou Mutter Tuerca 1

9 851.1.004.1A Rosetta di sicurezza Lock washer Rosette de sécurité Sicherungsblech Arandela de seguridad 1 10 196.1.016.2A Tamburo frizione Clutch drum Tambour embrayage Kupplungstrommel Tambor embrague 1 11 856.1.014.1A Rosetta rasamento Shim Rosette de butée Distanzscheibe Arandela de espesoración 1 12 170.2.072.1A Coppia ingranaggi trasmissione

primaria

Primary drive gears pair Jeu d'engrenages transmission

primaire

Zahnräderpaar des Hauptantriebs

Par engranaje transmisión

primaria 13 881.1.026.1A Anello interno Inner ring Bague interne Innenliegender Ring Anillo interior 1 14 702.5.015.1A Cuscinetto Bearing Roulement Lager Cojinete 1 15 713.1.119.1A Distanziale Spacer Entretoise Distanzstück Distancial 1 16 117.2.007.1A Asta comando frizione Clutch control rod Tige de commande embrayage Kupplungssteuerungsstab Varilla mando embrague 1 17 886.4.043.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 18 93823.2018 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 2 19 195.4.003.1A Gruppo pistoncino Piston assembly Groupe piston Kolbenaggregat Grupo pistón 1 20 60N107335 Vite Screw Vis Schraube Tornillo 3

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

COPERCHIO FRIZIONE CLUTCH COVER COUVERCLE EMBRAYAGE KUPPLUNGSDECKEL CARTER EMBRAGUE

005

617 19 13

14 15

8 9 10 11 12

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

005

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COPERCHIO FRIZIONE CLUTCH COVER COUVERCLE EMBRAYAGE KUPPLUNGSDECKEL CARTER EMBRAGUE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 243.2.028.1AC Coperchio lato frizione Cover clutch side Couvercle cotè embrayage Deckel an kupplungsseite Tapa lado emburague 1 2 771.5.083.2B Vite Screw Vis Schraube Tornillo 1 3 771.5.081.2B Vite Screw Vis Schraube Tornillo 3 4 254.4.001.1A Oblò ispezione livello olio Oil level sight glass Hublot d'inspection niveau huile Ölkontrollschauglas Visor de inspección nivel aceite 1 5 60N102510 Vite Screw Vis Schraube Tornillo 4 6 486.1.051.1A Pannello (NERO) Panel (BLACK) Panneau (NOIRE) Tafel (SCHWARZ) Panel (NEGRA) 1 7 771.5.072.2B Vite Screw Vis Schraube Tornillo 2 8 0665.49.680 Boccola Bush Douille Buchse Casquillo 1

9 93784.2030 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1 10 852.1.008.1A Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 1 11 73503.3075 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1 12 93827.0114 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 13 0400.49.240 Boccola di riferimento Locating bush Douille de référence Bezugsbuchse Centrador 1 14 93823.2082 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 15 893.1.005.1A Tappo Cap Bouchon Verschluß Tapón 1 16 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 1 17 243.1.029.1A Coperchio Cover Couvercle Deckel Tapa 1 18 0675.49.540 Distanziale Spacer Entretoise Distanzstück Distancial 1 19 779.5.031.1A Vite Screw Vis Schraube Tornillo 6 20 0150.70.120 Guarnizione sp.2 Gasket th.2 Garniture ép. 2 Dichtung Stärke 2 Junta esp. 2 1 21 539.4.030.1A Interruttore Switch Interrupteur Schalter Interruptor 1 22 881.1.030.1A Supporto Holder Support Halterung Soporte 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

006

15 16

Rif. 12 Tav. 4

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

006

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 146.2.103.1A Albero motore Crankshaft Arbre moteur Antriebswelle Cigüeñal 1 2 779.1.109.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1 3 780.1.016.1A Tappo Cap Bouchon Verschluß Tapón 1 4 72121.2106 Grano filettato Threaded dowel Vis sans tête filetée Gewindestift Tapón 2 5 158.2.018.1A Coppia bielle Connecting rods pair Jeu de bielles Pleuelpaar Par de bielas 1 6 0660.47.290 Boccola normale Standard bush Douille normale Standardbuchse Casquillo normal 2 7 74224.0570 Spina Pin Goupille Stift Pasador 4 8 0660.47.230 Semicuscinetto normale Standard half-bearing Demi-roulement standard Standard-Halblager Semi-cojinete normal 4

9 779.1.007.2A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 4 10 74172.1008 Linguetta Woodruff key Languette Federkeil Chaveta 1 11 852.1.104.1A Rosetta rasamento sp. 1,9 Shim th. 1.9 Rosette de butée épaisseur 1,9 Distanzscheibe Stärke 1,9 Arandela de espesoración 1,9 2 11 852.1.104.1B Rosetta rasamento sp. 1,95 Shim th. 1.95 Rosette de butée épaisseur 1,95 Distanzscheibe Stärke 1,95 Arandela de espesoración 1,95 2 11 852.1.104.1C Rosetta rasamento sp. 2 Shim th. 2 Rosette de butée épaisseur 2 Distanzscheibe Stärke 2 Arandela de espesoración 2 2 11 852.1.104.1D Rosetta rasamento sp. 2,05 Shim th. 2,05 Rosette de butée épaisseur 2,05 Distanzscheibe Stärke 2,05 Arandela de espesoración 2,05 2 11 852.1.104.1E Rosetta rasamento sp. 2,1 Shim th. 2,1 Rosette de butée épaisseur 2,1 Distanzscheibe Stärke 2,1 Arandela de espesoración 2,1 2 11 852.1.104.1F Rosetta rasamento sp. 2,15 Shim th. 2,15 Rosette de butée épaisseur 2,15 Distanzscheibe Stärke 2,15 Arandela de espesoración 2,15 2 11 852.1.104.1G Rosetta rasamento sp. 2,2 Shim th. 2.2 Rosette de butée épaisseur 2,2 Distanzscheibe Stärke 2,2 Arandela de espesoración 2,2 2 11 852.1.104.1H Rosetta rasamento sp. 2,25 Shim th. 2.25 Rosette de butée épaisseur 2,25 Distanzscheibe Stärke 2,25 Arandela de espesoración 2,25 2 11 852.1.104.1I Rosetta rasamento sp. 2,3 Shim th. 2.3 Rosette de butée épaisseur 2,3 Distanzscheibe Stärke 2,3 Arandela de espesoración 2,3 2 11 852.1.104.1J Rosetta rasamento sp. 2,35 Shim th. 2.35 Rosette de butée épaisseur 2,35 Distanzscheibe Stärke 2,35 Arandela de espesoración 2,35 2 11 852.1.104.1K Rosetta rasamento sp. 2,4 Shim th. 2,4 Rosette de butée épaisseur 2,4 Distanzscheibe Stärke 2,4 Arandela de espesoración 2,4 2 11 852.1.104.1L Rosetta rasamento sp. 2,45 Shim th. 2,45 Rosette de butée épaisseur 2,45 Distanzscheibe Stärke 2,45 Arandela de espesoración 2,45 2 11 852.1.104.1M Rosetta rasamento sp. 2,5 Shim th. 2.5 Rosette de butée épaisseur 2,5 Distanzscheibe Stärke 2,5 Arandela de espesoración 2,5 2 11 852.1.104.1N Rosetta rasamento sp. 2,55 Shim th. 2.55 Rosette de butée épaisseur 2,55 Distanzscheibe Stärke 2,55 Arandela de espesoración 2,55 2 12 851.4.003.1A Rosetta di sicurezza Lock washer Rosette de sécurité Sicherungsblech Arandela de seguridad 1 13 750.1.113.1A Ghiera Ring nut Embout Nutmutter Tuerca 1 14 0755.29.025 Linguetta americana Woodruff key Languette américaine Halbrundkeil Chaveta americana 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

006

15 16

Rif. 12 Tav. 4

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

006

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

15 799.1.051.2A Molla a tazza Spring washer Belleville Tellerfeder Arandela de muelle 1 16 750.1.012.2A Dado Nut Ecrou Mutter Tuerca 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

007

CILINDRI - PISTONI CYLINDERS - PISTONS CYLINDRES - PISTONS ZYLINDER - KOLBEN CILINDROS - PISTONES

GENUINE PARTS

Part - code N.

Quantity N.

Made in Italy

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

007

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

CILINDRI - PISTONI CYLINDERS - PISTONS CYLINDRES - PISTONS ZYLINDER - KOLBEN CILINDROS - PISTONES

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 0400.17.030 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 2 2 463.2.019.6A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 3 3 121.1.129.1A Spinotto per pistone Piston pin Axe de piston Kolbenbolzen Bulón 2 4 120.2.086.1A Accoppiamento cilindro

verticale-pistone

5 791.2.034.1A Busta guarnizioni cilindro-testa Head-cylinder gaskets set Etui garnitures cylindre-tête Beutel mit

Vertical cylinder-piston fit Couplage cylindre vertical-piston Paarung senkrechter

Zylinder/Kolben

Conjunto cilindro vertical-pistón 1

Serie juntas cilindro culata 1

Zylinderkopfdichtungen

6 786.1.069.2A Guarnizione cilindro carter sp.

0,4

Cylinder-crankcase gasket th.

0.4

Garniture cylindre carter ép. 0.4 Zylinder/Gehäusedichtung Stärke

0,4

Junta cilindro carter esp. 0,4 2

7 0755.17.125 Boccola Bush Douille Buchse Casquillo 2 8 120.2.085.1A Accoppiamento cilindro

orizzontale pistone

Horizontal cylinder-piston fit Couplage cylindre

horizontal-piston

Paarung waagrechter Zylinder/Kolben

Conjunto cilindro horizontal-pistón

9 122.2.105.1A Pistone completo Complete piston Piston complet Kompletter Kolben Pistón completo 2

10 0675.47.460 Anello elastico ferma-spinotto Piston pin circlip Bague élastique bloque-axe Sprengring zur

Anillo elástico bloquea-clavija 4

Bolzenfeststellung

11 121.2.035.1A Busta segmenti Piston rings set Etui segments Beutel mit Kolbenringen Serie de segmentos 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

008

22 23 23

12 13 14 15

18 19

24 2

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

008

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 60N102509 Vite Screw Vis Schraube Tornillo 1 2 245.1.048.1A Coperchio cinghia distribuzione

verticale

Vertical timing belt cover Couvercle courroie distribution

vertical

Deckel fur senkrechten Steuerriemen

Tapa correa distribucion vertical 1

3 74172.1008 Linguetta Woodruff key Languette Federkeil Chaveta 1 4 147.1.015.1A Albero di rinvio Lay shaft Arbre de renvoi Vorgelegewelle Eje de reenvio 1 5 60N102510 Vite Screw Vis Schraube Tornillo 2 6 851.1.013.1A Rosetta di sicurezza Lock washer Rosette de sécurité Sicherungsblech Arandela de seguridad 1 7 0124.40.060 Dado esagonale Hexagon nut Ecrou hexagonal Sechskantmutter Tuerca hexagonal 1 8 245.1.047.1A Coperchio cinghia distribuzione

orizzontale

Horizontal timing belt cover Couvercle courroie distribution

horizontal

Deckel fur waagrechten Steuerriemen

Tapa correa distribuciòn horizontal

9 772.1.010.2A Vite Screw Vis Schraube Tornillo 2 10 171.2.020.2B Coppia ingr. distribuzione Timing gears pair Jeu d'engrenages distribution Ventilsteuerungsräderpaar Par engranajes distribución 1 11 72944.1542 Ghiera elastic-stop Elastic-stop ring nut Embout élastique stop Stop-Elastiknutmutter Tuerca de seguridad 1 12 0797.69.040 Rosetta Washer Rosette Unterlegscheibe Arandela 1 13 255.1.001.1B Puleggia distribuzione Timing belt roller Poulie de distribution Steuerriemenscheibe Polea distribución 2 14 737.4.007.2A Cinghia dentata comando

distribuzione

15 856.1.002.1A Rosetta di divisione pulegge sp.2Belt roller separating washer sp.2Rosette de division poulies sp. 2 Riemenscheibenteilungsscheibe

Timing drive toothed belt Courroie dentée commande

distribution

Zahnriemen der Ventilsteuerung Correa dentada mando

distribución Arandela de separación poleas

sp. 2

sp. 2 16 451.1.025.1A Gruppo tenditore fisso Fixed tensioner assembly Groupe tendeur fixe Gruppe fester Spanner Grupo tensor fijo 2 17 451.2.006.1A Tenditore completo cilindro

verticale

Complete vertical cylinder tensioner roller

Tendeur complet cylindre vertical

Spanner für senkrechter Zylinder komplett

Tensor completo cilindro vertical 2

18 0214.07.350 Anello Ring Bague Ring Anillo 2 19 75166.1238 Cuscinetto Bearing Roulement Lager Cojinete 4 20 60N102555 Vite Screw Vis Schraube Tornillo 2 21 462.3.003.7A Rosetta Washer Rosette Unterlegscheibe Arandela 2 22 882.1.003.1A Anello elastico di arresto Snap ring Bague élastique d'arrêt Feststellsprengring Anillo elástico de bloqueo 1 23 0755.29.025 Linguetta americana Woodruff key Languette américaine Halbrundkeil Chaveta americana 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

008

22 23 23

12 13 14 15

18 19

24 2

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

008

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

24 771.5.064.2B Vite Screw Vis Schraube Tornillo 4

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

009

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

31 30 29 2 3 7 25 5 8 937

24 13 2512

15 4

28 27

32 23

16 17

10 11 26

36 18 193435

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

009

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

DENOMINAZIONE

DESCRIPTION

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 174.2.025.4A Pompa olio Oil pump Pompe à huile Ölpumpe Bomba aceite 1 2 247.1.104.1B Coperchio pompa Pump cover Couvercle pompe Pumpendeckel Tapa bomba 1 3 174.1.002.1A Ingranaggio conduttore pompa Pump driving gear Engrenage conducteur pompe Pumpenantriebsrad Engranaje accionador bomba 1 4 886.4.037.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 5 250.2.030.4A Corpo pompa Pump body Corps pompe Pumpenkörper Cuerpo bomba 1 6 779.5.032.1A Vite Screw Vis Schraube Tornillo 3 7 680.1.001.1B Linguetta Woodruff key Languette Federkeil Chaveta 1 8 771.5.129.2B Vite Screw Vis Schraube Tornillo 2

9 462.4.037.8A Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 2 10 60N102510 Vite Screw Vis Schraube Tornillo 1 11 462.4.037.6A Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 1 12 174.1.025.1A Ingranaggio comando pompa Pump drive gear Engrenage commande pompe Pumpensteuerrad Engranaje mando bomba 1 13 710.1.001.1A Bussola Bush Douille Buchse Casquillo 1 14 799.2.077.2A Molla by-pass Bypass spring Ressort by-pass By-Pass-Feder Muelle by-pass 1 15 0759.49.280 Boccola di riferimento Locating bush Douille de référence Bezugsbuchse Centrador 2 16 220.3.208.3A Guarnizione Gasket Garniture Dichtung Junta 1 17 0660.49.053 Tappo scarico olio con calamita Oil drain plug with magnet Bouchon vidange huile avec

aimant

Verschluß für Ölablaß mit Magnet

Tapón vaciado aceite con imán 1

18 852.5.005.1A Guarnizione sp.1,5 Gasket th.1,5 Garniture ép.1,5 Dichtung stärke 1,5 Junta esp.1,5 1 19 894.2.009.1A Filtro olio Oil filter Filtre à huile Ölfilter Filtro aceite 1 20 0905.49.960 Cartuccia olio Oil filter cartridge Cartouche à huile Ölfiltereinsatz Cartucho aceite 1 21 0670.49.910 Nipplo Nipple Nipple Nippel Niple 1 22 93827.0114 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 23 779.1.198.1A Tappo Cap Bouchon Verschluß Tapón 1 24 76267.0012 Anello elastico Snap ring Bague élastique Sprengring Seager 1 25 73500.1237 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 2 26 0670.49.310 Boccola riduzione Reduction bush Douille de réduction Reduzierbuchse Casquillo reducción 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

009

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

31 30 29 2 3 7 25 5 8 937

24 13 2512

15 4

28 27

32 23

16 17

10 11 26

36 18 193435

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

009

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

DENOMINAZIONE

DESCRIPTION

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

27 779.1.162.1A Tappo Cap Bouchon Verschluß Tapón 1 28 0150.70.120 Guarnizione sp.2 Gasket th.2 Garniture ép. 2 Dichtung Stärke 2 Junta esp. 2 1 29 593.1.018.1A Valvola by-pass Bypass valve Soupape by-pass By-pass Ventil Válvula by-pass 1 30 799.1.055.1A Molla by-pass Bypass spring Ressort by-pass By-Pass-Feder Muelle by-pass 1 31 780.1.018.1A Tappo by-pass Bypass cap Bouchon by-pass By-pass-Verschluß Tapón by-pass 1 32 852.1.120.1A Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 1 33 779.5.034.1A Vite Screw Vis Schraube Tornillo 2 34 420.2.001.0A Guarnizione sp.1 Gasket th.1 Garniture èp.1 Dichtung stàrke 1 Junta esp.1 1 35 552.4.004.2A Termistore Thermistor Thermistor Thermistor Termistor 1 36 873.1.039.1A Tappo Cap Bouchon Verschluß Tapón 1 37 779.5.033.1A Vite Screw Vis Schraube Tornillo 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

010

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

8 7

24 32 2

33 34

26 37

27 23

213 2 4

16 38

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

010

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 225.2.076.1A Coppia semicarter completi Complete half-crankcases pair Jeu de demi-carters complets Gehäusehälftenpaar komplett Par semi-carter completos 1 2 0755.49.265 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 4 3 76400.0004 Astuccio a rullini Needle bearing Roulement à rouleaux Nadellager Cojinete de agujas 4 4 76266.2668 Anello elastico Snap ring Bague élastique Sprengring Seager 2 5 94247.0014 Guarnizione liquida Fluid sealant Colle liquide pour joint Flüssige Dichtung Sellador junta líquida 1 6 0377.49.270 Prigioniero fissaggio cilindro

testa

Stud bolt for fastening head cylinder

Goujon de fixation cylindre culasse

Stiftschraube für Zylinderkopfbefestigung

Tornillo sin fin fijación cilindro

culata 7 856.1.025.1A Rondella speciale Special washer Rondelle spéciale Spezial-Unterlegscheibe Arandela especial 8 8 0670.92.010 Dado Nut Ecrou Mutter Tuerca 8 9 75791.1747 Cuscinetto Bearing Roulement Lager Cojinete 2

10 72094.1616 Vite Screw Vis Schraube Tornillo 2 11 0367.49.275 Piastrina di fermo Keep plate Plaquette d'arrêt Feststellplatte Placa de bloqueo 1 12 75120.2567 Cuscinetto Bearing Roulement Lager Cojinete 2 13 0660.49.268 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1 14 713.1.140.1A Distanziale Spacer Entretoise Distanzstück Distancial 2 15 60N101079 Vite Screw Vis Schraube Tornillo 2 16 93785.1830 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1 17 75794.1542 Cuscinetto Bearing Roulement Lager Cojinete 1 18 73503.3380 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 2 19 420.2.006.4A Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 2 20 702.5.008.1A Cuscinetto Bearing Roulement Lager Cojinete 1 21 710.1.069.1A Bussola porta cuscinetto Bearing holder bush Douille porte-roulement Lagerhaltebuchse Sede de cojinete 1 22 463.4.001.1A Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1 23 0011.52.010 Grano di centraggio Locating dowel Vis sans tête de centrage Zentrierstift Clavija de centrado 2 24 771.5.136.2B Vite Screw Vis Schraube Tornillo 6 25 702.4.020.1A Cuscinetto Bearing Roulement Lager Cojinete 1 26 779.1.029.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

010

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

8 7

24 32 2

33 34

26 37

27 23

213 2 4

16 38

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

010

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

27 771.5.080.2B Vite Screw Vis Schraube Tornillo 1 28 93827.0114 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 29 75191.3380 Cuscinetto Bearing Roulement Lager Cojinete 1 30 710.1.070.1A Bussola porta cuscinetto Bearing holder bush Douille porte-roulement Lagerhaltebuchse Sede de cojinete 1 31 771.5.072.2B Vite Screw Vis Schraube Tornillo 5 32 711.1.095.1A Boccola Bush Douille Buchse Casquillo 2 33 593.1.003.1B Valvola di sfiato Breather valve Soupape de décharge Entlüftungsventil Válvula respiradero 1 34 93823.3156 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 35 815.1.022.1A Nipplo Nipple Nipple Nippel Niple 2 36 779.1.182.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1 37 420.2.006.2A Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 1 38 711.1.128.1A Boccola Bush Douille Buchse Casquillo 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

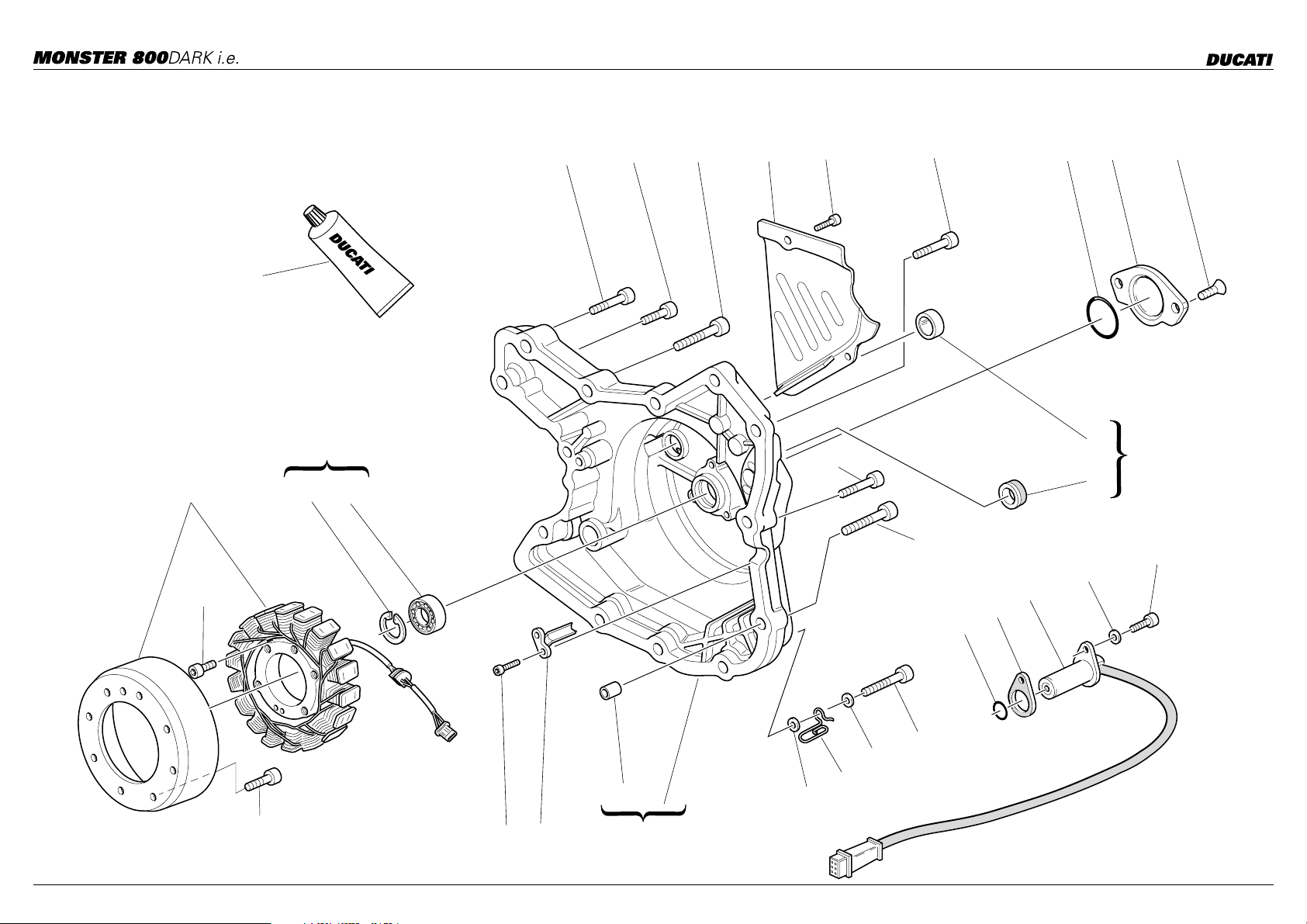

TAVOLA DRAWING TABLE BILD TABLA

011

COPERCHIO ALTERNATORE ALTERNATOR COVER COUVERCLE ALTERNATEUR ALTERNATORDECKEL TAPA ALTERNADOR

13 4 5 6

89 10

21 20 19

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

011

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COPERCHIO ALTERNATORE ALTERNATOR COVER COUVERCLE ALTERNATEUR ALTERNATORDECKEL TAPA ALTERNADOR

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 264.4.014.3B Alternatore Generator Alternateur Drehstromgenerator Alternador 1 2 73503.3380 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1 3 702.5.008.1A Cuscinetto Bearing Roulement Lager Cojinete 1 4 247.1.083.1AE Coperchietto catena Chain cover Carter chaîne Kettenabdeckung Carter cadena 1 5 771.5.064.2B Vite Screw Vis Schraube Tornillo 2 6 60N102510 Vite Screw Vis Schraube Tornillo 8 7 254.1.001.1A Oblò ispezione livello olio Oil level sight glass Hublot d'inspection niveau huile Ölkontrollschauglas Visor de inspección nivel aceite 1 8 886.4.035.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1

9 247.1.002.1BC Coperchio Cover Couvercle Deckel Tapa 1 10 777.5.049.2C Vite Screw Vis Schraube Tornillo 2 11 93783.1524 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1 12 552.4.020.1A Sensore Sensor Capteur Sensor Sensor 1 13 60N102509 Vite Screw Vis Schraube Tornillo 1 14 771.4.006.1A Vite Screw Vis Schraube Tornillo 8 15 94247.0014 Guarnizione liquida Fluid sealant Colle liquide pour joint Flüssige Dichtung Sellador junta líquida 1 16 771.5.073.2B Vite Screw Vis Schraube Tornillo 3 17 60N102511 Vite Screw Vis Schraube Tornillo 3 18 0400.49.240 Boccola di riferimento Locating bush Douille de référence Bezugsbuchse Centrador 2 19 242.2.045.1A Coperchio alternatore Generator cover Couvercle alternateur Deckel des Drehstromgenerators Tapa alternador 1 20 830.1.144.1A Staffa Bracket Bride Bügel Soporte 1 21 771.5.040.2B Vite Screw Vis Schraube Tornillo 2 22 788.1.066.1AA Guarnizione sp. 0,6 Gasket th.0,6 Garniture ép. 0,6 Dichtung Stärke 0,6 Junta esp. 0,6 2 22 788.1.066.1AB Guarnizione sp. 0,8 Gasket th.0,8 Garniture ép. 0,8 Dichtung Stärke 0,8 Junta esp. 0,8 1 22 788.1.066.1AC Guarnizione sp. 1,0 Gasket th.1,0 Garniture ép. 1,0 Dichtung Stärke 1,0 Junta esp. 1,0 1 23 886.4.003.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 24 771.5.066.2B Vite Screw Vis Schraube Tornillo 1 25 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

011

COPERCHIO ALTERNATORE ALTERNATOR COVER COUVERCLE ALTERNATEUR ALTERNATORDECKEL TAPA ALTERNADOR

13 4 5 6

89 10

21 20 19

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

011

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COPERCHIO ALTERNATORE ALTERNATOR COVER COUVERCLE ALTERNATEUR ALTERNATORDECKEL TAPA ALTERNADOR

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

26 881.1.030.1A Supporto Holder Support Halterung Soporte 1 27 734006N01 Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

012

AVVIAMENTO ELETTRICO E ACCENSIONE

ELECTRIC STARTER AND IGNITION

DEMARRAGE ELECTRONIQUE ET ALLUMAGE

ELEKTROSTARTER ANLASSER UND ZÜNDUNG

PUESTA EN MARCHA ELECTRICA Y ENCENDIDO

19 18

9 8

1321

15 14

12 11

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

012

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

1 270.4.001.1A Motorino avviamento completo

AVVIAMENTO ELETTRICO E ACCENSIONE

DENOMINAZIONE

(comprende 8-9)

ELECTRIC STARTER AND IGNITION

DESCRIPTION

Complete starter motor (8-9 included)

DEMARRAGE ELECTRONIQUE ET ALLUMAGE

Démarreur complet (8-9 compris)

ELEKTROSTARTER ANLASSER UND ZÜNDUNG

BEZEICHNUNG DENOMINACIONDESIGNATION

Elektrischer Anlaßmotor (einschließlich 8-9)

PUESTA EN MARCHA ELECTRICA Y ENCENDIDO

Motor de arranque completo (incluye 8-9)

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

2 734006N01 Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 1 3 417.9.050.6A Dado Nut Ecrou Mutter Tuerca 1 4 788.1.054.1A Guarnizione motorino Starter motor gasket Garniture démarreur Anlaßmotordichtung Junta motor 1 5 60N102510 Vite Screw Vis Schraube Tornillo 3 6 176.1.001.1A Pignone motorino avviamento Starter motor sprocket Pignon démarreur Ritzel des Anlaßmotors Piñón motor de arranque 1 7 73500.1237 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1 8 0660.50.020 Perno ingranaggio intermedio Intermediate gear pin Axe engrenage intermédiaire Zahnradzwischenstift Perno engranaje intermedio 1 9 856.1.071.1A Rosetta Washer Rosette Unterlegscheibe Arandela 2

10 176.1.009.1A Gruppetto ingranaggio

Intermediate gear assembly Groupe engrenage intermédiaire Zwischenzahnrädersatz Grupo engranaje intermedio 1

intermedio 11 73500.1440 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1 12 771.5.078.2B Vite Screw Vis Schraube Tornillo 1 13 160.1.057.1A Flangia Flange Bride Flansch Brida 1 14 863.1.002.1A Perno di riferimento Locating pin Axe de référence Bezugsbolzen Perno de referencia 1 15 0647.29.040 Anello di fermo Check ring Bague d'arrêt Sicherungsring Anillo de bloqueo 1 16 276.1.025.1B Volano per accensione Ignition flywheel Volant pour allumage Zündungsschwungrad Volante para encendido 1 17 0619.50.065 Rosetta Washer Rosette Unterlegscheibe Arandela 1 18 881.1.010.1C Anello interno Inner ring Bague interne Innenliegender Ring Anillo interior 1 19 701.4.003.1A Gabbia a rullini Needle bearing Boîte à aiguilles Nadelkäfig Jaula de rodillos 1 20 173.1.012.3A Ingranaggio condotto

avviamento elettrico

Electric starter driven gear Engrenage entraîné démarrage

électrique

Angetriebenes Zahnrad für elektrischen Anlaß

Engranaje conducido arranque eléctronico

21 701.4.007.1A Ruota libera Starter clutch Roue libre Freilauf Rueda libre 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

013

TESTA : DISTRIBUZIONE HEAD : TIMING CULASSE : DISTRIBUTION ZYLINDERKOPF :

VENTILSTEUERUNG

CULATA : DISTRIBUCION

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

013

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

TESTA : DISTRIBUZIONE HEAD : TIMING CULASSE : DISTRIBUTION ZYLINDERKOPF :

VENTILSTEUERUNG

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

CULATA : DISTRIBUCION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 72944.1542 Ghiera elastic-stop Elastic-stop ring nut Embout élastique stop Stop-Elastiknutmutter Tuerca de seguridad 2 2 0797.69.040 Rosetta Washer Rosette Unterlegscheibe Arandela 2 3 255.1.014.1A Puleggia distribuzione Timing belt roller Poulie de distribution Steuerriemenscheibe Polea distribución 2 4 73503.3380 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 2 5 235.1.027.1A Cappellotto in gomma vert. Vertical rubber cap Capuchon vertical en

caoutchouc

Senkrechte Abschlußkappe aus Gummi

Sombrerete de goma vertical 1

6 771.5.040.2B Vite Screw Vis Schraube Tornillo 6 7 0204.70.105 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 2 8 75120.1747 Cuscinetto Bearing Roulement Lager Cojinete 2

9 713.1.007.1A Distanziatore puleggia Belt roller spacer Entretoise poulie Distanzstück für Riemenscheibe Distanciador polea 2 10 60N107335 Vite Screw Vis Schraube Tornillo 4 11 235.1.026.1A Cappellotto in gomma orizz. Horizontal rubber cap Capuchon horizontal en

caoutchouc

Waagrechte Abdeckkappe aus Gummi

Sombrerete de goma horizontal 1

12 766.4.017.1A Prigioniero Stud bolt Goujon Stiftschraube Tornillo sin fin 4 13 73503.3683 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 2 14 852.1.124.1A Rondella speciale Special washer Rondelle spéciale Spezial-Unterlegscheibe Arandela especial 2 15 74172.1008 Linguetta Woodruff key Languette Federkeil Chaveta 2 16 148.1.147.1A Albero distribuzione testa

orizzontale

Horizontal head camshaft Arbre distribution culasse

horizontal

Verteilerwelle waagrechter Zylinderkopf

Arbol distribución culata

horizontal 17 160.1.076.1A Flangia Flange Bride Flansch Brida 2 18 0660.92.310 Guarnizione cappellotto Cap gasket Garniture capuchon Abschlußkappendichtung Junta sombrerete 2 19 75173.1542 Cuscinetto Bearing Roulement Lager Cojinete 2 20 235.2.031.1A Cappellotto con cuscinetto Cap with bearing Capuchon avec roulement Abdeckkappe mit Lager Apoyo árbol de levas con

cojinete 21 771.5.066.2B Vite Screw Vis Schraube Tornillo 7 22 148.1.146.1A Albero distribuzione testa

verticale

Vertical head camshaft Arbre distribution culasse

vertical

Verteilerwelle senkrechter Zylinderkopf

Arbol distribución culata vertical 1

23 417.5.033.7A Prigioniero Stud bolt Goujon Stiftschraube Tornillo sin fin 4

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

014

17 19Scodellino ritorno

Return cap Coupelle retour Einstellhülse

0727.92.050 — 5

0727.92.150 — 5,05

0727.92.051 — 5,10

0727.92.151 — 5,15

0727.92.052 — 5,20

0727.92.152 — 5,25

0727.92.053 — 5,30

0727.92.153 — 5,35

0727.92.054 — 5,40

0727.92.154 — 5,45

0727.92.055 — 5,50

0727.92.155 — 5,55

0727.92.056 — 5,60

0727.92.156 — 5,65

0727.92.057 — 5,70

0727.92.157 — 5,75

0727.92.058 — 5,80

0727.92.158 — 5,85

0727.92.059 — 5,90

0727.92.159 — 5,95

0727.92.060 — 6

0727.92.160 — 6,05

0727.92.061 — 6,10

0727.92.161 — 6,15

0727.92.062 — 6,20

0727.92.162 — 6,25

0727.92.063 — 6,30

0727.92.163 — 6,35

0727.92.064 — 6,40

0727.92.164 — 6,45

0727.92.065 — 6,50

0727.92.165 — 6,55

0727.92.066 — 6,60

0727.92.166 — 6,65

0727.92.067 — 6,70

0727.92.167 — 6,75

0727.92.068 — 6,80

0727.92.168 — 6,85

0727.92.069 — 6,90

0727.92.169 — 6,95

0727.92.070 — 7

0727.92.170 — 7,05

0727.92.071 — 7,10

TESTA VERTICALE VERTICAL HEAD CULASSE VERTICALE STEHENDER

0727.92.171 — 7,15

0727.92.072 — 7,20

0727.92.172 — 7,25

0727.92.073 — 7,30

0727.92.173 — 7,35

0727.92.074 — 7,40

0727.92.174 — 7,45

0727.92.075 — 7,50

0727.92.175 — 7,55

0727.92.076 — 7,60

0727.92.176 — 7,65

0727.92.077 — 7,70

0727.92.177 — 7,75

0727.92.078 — 7,80

0727.92.178 — 7,85

0727.92.079 — 7,90

0727.92.179 — 7,95

0727.92.080 — 8

0727.92.180 — 8,05

0727.92.081 — 8,10

0727.92.181 — 8,15

0727.92.082 — 8,20

0727.92.182 — 8,25

0727.92.083 — 8,30

0727.92.183 — 8,35

0727.92.084 — 8,40

0727.92.184 — 8,45

0727.92.085 — 8,50

0727.92.185 — 8,55

0727.92.086 — 8,60

0727.92.186 — 8,65

0727.92.087 — 8,70

0727.92.187 — 8,75

0727.92.088 — 8,80

0727.92.188 — 8,85

0727.92.089 — 8,90

0727.92.189 — 8,95

0727.92.090 — 9

0727.92.190 — 9,05

0727.92.091 — 9,10

0727.92.191 — 9,15

0727.92.092 — 9,20

0727.92.192 — 9,25

0727.92.093 — 9,30

0727.92.193 — 9,35

0727.92.094 — 9,40

0727.92.194 — 9,45

0727.92.095 9,50

0727.92.195 — 9,55

0727.92.096—— 9,60

—

11 10

VERTICAL HEAD

19 18 17 15 8

5 4

3 2

22 21

ZYLINDERKOPF

TAPA DE CULATA VERTICAL

9 10 24 23

87310201A ¯20 87310051A ¯18 87310011A ¯16 87310021A ¯10

LOCTITE 510

Registro bilanciere Adjustment Réglage Ventilkäppchen

0723.92.500 — 2

0723.92.535 — 2,05

0723.92.501 — 2,10

0723.92.545 — 2,15

0723.92.502 — 2,20

0723.92.555 — 2,25

0723.92.503 — 2,30

0723.92.565 — 2,35

0723.92.504 — 2,40

0723.92.575 — 2,45

0723.92.505 — 2,50

0723.92.585 — 2,55

0723.92.506 — 2,60

0723.92.595 — 2,65

0723.92.507 — 2,70

0723.92.605 — 2,75

0723.92.508 — 2,80

0723.92.615 — 2,85

0723.92.509 — 2,90

0723.92.625 — 2,95

0723.92.510 — 3

0723.92.635 — 3,05

0723.92.511 — 3,10

0723.92.645 — 3,15

0723.92.512 — 3,20

0723.92.655 — 3,25

0723.92.513 — 3,30

0723.92.675 — 3,35

0723.92.514 — 3,40

0723.92.685 — 3,45

0723.92.515 — 3,50

0723.92.695 — 3,55

0723.92.516 — 3,60

0723.92.705 — 3,65

0723.92.517 — 3,70

0723.92.715 — 3,75

0723.92.518 — 3,80

0723.92.725 — 3,85

0723.92.519 — 3,90

0723.92.735 — 3,95

0723.92.520 — 4

0723.92.745 — 4,05

0723.92.521 — 4,10

0723.92.531 — 4,15

0723.92.522 — 4,20

0723.92.533 — 4,25

0723.92.523 — 4,30

0723.92.534 — 4,35

0723.92.524 — 4,40

0723.92.537 — 4,45

0723.92.525 — 4,50

0723.92.538 — 4,55

0723.92.526 — 4,60—

0723.92.539 — 4,65

0723.92.527 — 4,70

0723.92.540 — 4,75

0723.92.528 — 4,80

0723.92.541 — 4,85

0723.92.529 — 4,90

0723.92.542 — 4,95

0723.92.530 — 5

0723.92.543 — 5,05

0723.92.544 — 5,10

0723.92.546 — 5,15

0723.92.547 — 5,20

0723.92.548 — 5,25

0723.92.549 — 5,30

0723.92.550 — 5,35

0723.92.551 — 5,40

0723.92.552 — 5,45

0723.92.553 — 5,50

0723.92.554 — 5,55

0723.92.556 — 5,60

—

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

014

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

1 301.2.125.1A Testa verticale completa Complete vertical head Culasse verticale complète Senkrechter Zylinderkopf

TESTA VERTICALE VERTICAL HEAD CULASSE VERTICALE STEHENDER

ZYLINDERKOPF

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

TAPA DE CULATA VERTICAL

VALIDITA'

Culata vertical completa 1

komplett 2 304.1.005.2A Sede valvola aspirazione Intake valve seat Siège soupape admission Sitz des Einlaßventils Asiento válvula aspiración 1 2 304.1.005.2AB Sede valvola asp. magg. 0,03 Oversize intake valve seat 0.03 Siège soupape admission

majorée 0,03

2 304.1.005.2AC Sede valvola asp. magg. 0,06 Oversize intake valve seat 0.06 Siège soupape admission

majoré 0,06

Um 0,03 überdimensionierter

Sitz des Einlaßventils

Um 0,06 überdimensionierter

Sitz des Einlaßventils

Asiento válvula aspiración may. 0,03

Asiento válvula aspiración may.

0,06 3 304.1.006.2A Sede valvola scarico Exhaust valve seat Siège soupape d'échappement Sitz des Auslaßventils Asiento válvula escape 1 3 304.1.006.2AB Sede valvola scar. magg. 0,03 Oversize exhaust valve seat 0.03 Siège soupape échappement

majoré 0,03

3 304.1.006.2AC Sede valvola scar. magg. 0,06 Oversize exhaust valve seat 0.06 Siège soupape échappement

majoré 0,06

4 303.1.003.1A Guidavalvola aspirazione in

ghisa

Intake valve cast iron guide Guide-soupape d'aspiration en

fonte

4 303.1.003.1AB Guidavalvola magg. 0,03 Oversize valve guide 0.03 Guide-soupape majoré 0,03 Um 0,03 überdimensionierte

Um 0,03 überdimensionierter Sitz des Auslaßventils

Um 0,06 überdimensionierter Sitz des Auslaßventils

Einlaßventilführung aus Gusseisen

Asiento válvula escape may.

0,03

Asiento válvula escape may.

0,06

Guía-válvula aspiración en hierro

fundido

Guía-válvula may. 0,03 1

Ventilführung

4 303.1.003.1AC Guidavalvola magg. 0,06 Oversize valve guide 0.06 Guide-soupape majoré 0,06 Um 0,06 überdimensionierte

Guía-válvula may. 0,06 1

Ventilführung

4 303.1.003.1AD Guidavalvola magg. 0,09 Oversize valve guide 0.09 Guide-soupape majoré 0,09 Um 0,09 überdimensionierte

Guía-válvula may. 0,09 1

Ventilführung

5 303.1.004.1C Guidavalvola scarico in bronzo Exhaust valve bronze guide Guide-soupape de décharge en

bronze

5 303.1.004.1CB Guidavalvola magg. 0,03 Oversize valve guide 0.03 Guide-soupape majoré 0,03 Um 0,03 überdimensionierte

Auslaßventilführung aus Bronze Guía-válvula de escape en

bronce

Guía-válvula may. 0,03 1

Ventilführung

5 303.1.004.1CC Guidavalvola magg. 0,06 Oversize valve guide 0.06 Guide-soupape majoré 0,06 Um 0,06 überdimensionierte

Guía-válvula may. 0,06 1

Ventilführung

5 303.1.004.1CD Guidavalvola magg. 0,09 Oversize valve guide 0.09 Guide-soupape majoré 0,09 Um 0,09 überdimensionierte

Guía-válvula may. 0,09 1

Ventilführung

6 764.1.013.1A Gommino per valvola Valve seal Joint en caoutchouc pour

Gummistück für Ventil Reten de válvula 1

soupape

7 799.1.061.1A Molla bilanciere chiusura Closing rocker spring Ressort culbuteur fermeture Feder für Schließschlepphebel Muelle balancín cierre 2

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

014

17 19Scodellino ritorno

Return cap Coupelle retour Einstellhülse

0727.92.050 — 5

0727.92.150 — 5,05

0727.92.051 — 5,10

0727.92.151 — 5,15

0727.92.052 — 5,20

0727.92.152 — 5,25

0727.92.053 — 5,30

0727.92.153 — 5,35

0727.92.054 — 5,40

0727.92.154 — 5,45

0727.92.055 — 5,50

0727.92.155 — 5,55

0727.92.056 — 5,60

0727.92.156 — 5,65

0727.92.057 — 5,70

0727.92.157 — 5,75

0727.92.058 — 5,80

0727.92.158 — 5,85

0727.92.059 — 5,90

0727.92.159 — 5,95

0727.92.060 — 6

0727.92.160 — 6,05

0727.92.061 — 6,10

0727.92.161 — 6,15

0727.92.062 — 6,20

0727.92.162 — 6,25

0727.92.063 — 6,30

0727.92.163 — 6,35

0727.92.064 — 6,40

0727.92.164 — 6,45

0727.92.065 — 6,50

0727.92.165 — 6,55

0727.92.066 — 6,60

0727.92.166 — 6,65

0727.92.067 — 6,70

0727.92.167 — 6,75

0727.92.068 — 6,80

0727.92.168 — 6,85

0727.92.069 — 6,90

0727.92.169 — 6,95

0727.92.070 — 7

0727.92.170 — 7,05

0727.92.071 — 7,10

TESTA VERTICALE VERTICAL HEAD CULASSE VERTICALE STEHENDER

0727.92.171 — 7,15

0727.92.072 — 7,20

0727.92.172 — 7,25

0727.92.073 — 7,30

0727.92.173 — 7,35

0727.92.074 — 7,40

0727.92.174 — 7,45

0727.92.075 — 7,50

0727.92.175 — 7,55

0727.92.076 — 7,60

0727.92.176 — 7,65

0727.92.077 — 7,70

0727.92.177 — 7,75

0727.92.078 — 7,80

0727.92.178 — 7,85

0727.92.079 — 7,90

0727.92.179 — 7,95

0727.92.080 — 8

0727.92.180 — 8,05

0727.92.081 — 8,10

0727.92.181 — 8,15

0727.92.082 — 8,20

0727.92.182 — 8,25

0727.92.083 — 8,30

0727.92.183 — 8,35

0727.92.084 — 8,40

0727.92.184 — 8,45

0727.92.085 — 8,50

0727.92.185 — 8,55

0727.92.086 — 8,60

0727.92.186 — 8,65

0727.92.087 — 8,70

0727.92.187 — 8,75

0727.92.088 — 8,80

0727.92.188 — 8,85

0727.92.089 — 8,90

0727.92.189 — 8,95

0727.92.090 — 9

0727.92.190 — 9,05

0727.92.091 — 9,10

0727.92.191 — 9,15

0727.92.092 — 9,20

0727.92.192 — 9,25

0727.92.093 — 9,30

0727.92.193 — 9,35

0727.92.094 — 9,40

0727.92.194 — 9,45

0727.92.095 9,50

0727.92.195 — 9,55

0727.92.096—— 9,60

—

11 10

VERTICAL HEAD

19 18 17 15 8

5 4

3 2

22 21

ZYLINDERKOPF

TAPA DE CULATA VERTICAL

9 10 24 23

87310201A ¯20 87310051A ¯18 87310011A ¯16 87310021A ¯10

LOCTITE 510

Registro bilanciere Adjustment Réglage Ventilkäppchen

0723.92.500 — 2

0723.92.535 — 2,05

0723.92.501 — 2,10

0723.92.545 — 2,15

0723.92.502 — 2,20

0723.92.555 — 2,25

0723.92.503 — 2,30

0723.92.565 — 2,35

0723.92.504 — 2,40

0723.92.575 — 2,45

0723.92.505 — 2,50

0723.92.585 — 2,55

0723.92.506 — 2,60

0723.92.595 — 2,65

0723.92.507 — 2,70

0723.92.605 — 2,75

0723.92.508 — 2,80

0723.92.615 — 2,85

0723.92.509 — 2,90

0723.92.625 — 2,95

0723.92.510 — 3

0723.92.635 — 3,05

0723.92.511 — 3,10

0723.92.645 — 3,15

0723.92.512 — 3,20

0723.92.655 — 3,25

0723.92.513 — 3,30

0723.92.675 — 3,35

0723.92.514 — 3,40

0723.92.685 — 3,45

0723.92.515 — 3,50

0723.92.695 — 3,55

0723.92.516 — 3,60

0723.92.705 — 3,65

0723.92.517 — 3,70

0723.92.715 — 3,75

0723.92.518 — 3,80

0723.92.725 — 3,85

0723.92.519 — 3,90

0723.92.735 — 3,95

0723.92.520 — 4

0723.92.745 — 4,05

0723.92.521 — 4,10

0723.92.531 — 4,15

0723.92.522 — 4,20

0723.92.533 — 4,25

0723.92.523 — 4,30

0723.92.534 — 4,35

0723.92.524 — 4,40

0723.92.537 — 4,45

0723.92.525 — 4,50

0723.92.538 — 4,55

0723.92.526 — 4,60—

0723.92.539 — 4,65

0723.92.527 — 4,70

0723.92.540 — 4,75

0723.92.528 — 4,80

0723.92.541 — 4,85

0723.92.529 — 4,90

0723.92.542 — 4,95

0723.92.530 — 5

0723.92.543 — 5,05

0723.92.544 — 5,10

0723.92.546 — 5,15

0723.92.547 — 5,20

0723.92.548 — 5,25

0723.92.549 — 5,30

0723.92.550 — 5,35

0723.92.551 — 5,40

0723.92.552 — 5,45

0723.92.553 — 5,50

0723.92.554 — 5,55

0723.92.556 — 5,60

—

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

014

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

TESTA VERTICALE VERTICAL HEAD CULASSE VERTICALE STEHENDER

ZYLINDERKOPF

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

TAPA DE CULATA VERTICAL

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

8 0619.92.180 Rosetta rasamento sp. 0,3 Shim th. 0.3 Rosette de butée épaisseur 0,3 Distanzscheibe Stärke 0,3 Arandela de espesoración 0,3 6 8 0670.92.190 Rosetta rasamento sp. 2 Shim th. 2 Rosette de butée épaisseur 2 Distanzscheibe Stärke 2 Arandela de espesoración 2 4 8 0765.92.185 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 2 8 0765.92.190 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 4 8 0765.92.195 Rosetta rasamento sp. 0,1 Shim th. 0.1 Rosette de butée épaisseur 0,1 Distanzscheibe Stärke 0,1 Arandela de espesoración 0,1 1 8 0765.92.205 Rosetta rasamento sp. 0,2 Shim th. 0.2 Rosette de butée épaisseur 0,2 Distanzscheibe Stärke 0,2 Arandela de espesoración 0,2 8

9 788.1.032.2A Guarnizione coperchio valvole Valve cover gasket Garniture couvercle soupapes Ventildeckeldichtung Junta tapa válvulas 2 10 240.1.010.1AB Coperchio valvole Valve cover Couvercle soupapes Ventildeckel Tapa válvulas 2 11 60N102509 Vite Screw Vis Schraube Tornillo 8 12 0647.70.010 Rosetta rasamento Shim Rosette de butée Distanzscheibe Arandela de espesoración 4 13 0375.92.210 Molletta Spring Ressort Feder Pasador 2 14 208.1.012.4A Bilanciere apertura Opening rocker Culbuteur ouverture Öffnungsschlepphebel Balancín abertura 2 15 821.1.115.1A Perno bilanciere Rocker shaft Axe culbuteur Kipphebel-Federwelle Eje balancín 4 16 209.1.012.4A Bilanciere chiusura Closing rocker Culbuteur fermeture Schliesskipphebel Balancín de cierre 2 17 0727.92.239 Vedi tavola See table Voir planche Siehe Tafel Ver tabla 2 18 669.1.003.1A Semianelli Split rings Demi-bagues Halbringe Semianillos 4 19 0723.92.239 Vedi tavola See table Voir planche Siehe Tafel Ver tabla 2 20 764.1.009.1A Gommino per valvola Valve seal Joint en caoutchouc pour

Gummistück für Ventil Reten de válvula 1

soupape 21 211.1.003.4A Valvola scarico Exhaust valve Soupape d'échappement Auslaßventil Válvula de escape 1 22 210.1.003.5A Valvola aspirazione Intake valve Soupape d'aspiration Einlaßventil Válvula de aspiración 1 23 420.2.000.7A Guarnizione Gasket Garniture Dichtung Junta 1 24 779.1.133.1A Vite Screw Vis Schraube Tornillo 1 25 0675.49.540 Distanziale Spacer Entretoise Distanzstück Distancial 1 26 60N102511 Vite Screw Vis Schraube Tornillo 1 27 829.1.358.1A Supporto Holder Support Halterung Soporte 1 28 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

014

17 19Scodellino ritorno

Return cap Coupelle retour Einstellhülse

0727.92.050 — 5

0727.92.150 — 5,05

0727.92.051 — 5,10

0727.92.151 — 5,15

0727.92.052 — 5,20

0727.92.152 — 5,25

0727.92.053 — 5,30

0727.92.153 — 5,35

0727.92.054 — 5,40

0727.92.154 — 5,45

0727.92.055 — 5,50

0727.92.155 — 5,55

0727.92.056 — 5,60

0727.92.156 — 5,65

0727.92.057 — 5,70

0727.92.157 — 5,75

0727.92.058 — 5,80

0727.92.158 — 5,85

0727.92.059 — 5,90

0727.92.159 — 5,95

0727.92.060 — 6

0727.92.160 — 6,05

0727.92.061 — 6,10

0727.92.161 — 6,15

0727.92.062 — 6,20

0727.92.162 — 6,25

0727.92.063 — 6,30

0727.92.163 — 6,35

0727.92.064 — 6,40

0727.92.164 — 6,45

0727.92.065 — 6,50

0727.92.165 — 6,55

0727.92.066 — 6,60

0727.92.166 — 6,65

0727.92.067 — 6,70

0727.92.167 — 6,75

0727.92.068 — 6,80

0727.92.168 — 6,85

0727.92.069 — 6,90

0727.92.169 — 6,95

0727.92.070 — 7

0727.92.170 — 7,05

0727.92.071 — 7,10

TESTA VERTICALE VERTICAL HEAD CULASSE VERTICALE STEHENDER

0727.92.171 — 7,15

0727.92.072 — 7,20

0727.92.172 — 7,25

0727.92.073 — 7,30

0727.92.173 — 7,35

0727.92.074 — 7,40

0727.92.174 — 7,45

0727.92.075 — 7,50

0727.92.175 — 7,55

0727.92.076 — 7,60

0727.92.176 — 7,65

0727.92.077 — 7,70

0727.92.177 — 7,75

0727.92.078 — 7,80

0727.92.178 — 7,85

0727.92.079 — 7,90

0727.92.179 — 7,95

0727.92.080 — 8

0727.92.180 — 8,05

0727.92.081 — 8,10

0727.92.181 — 8,15

0727.92.082 — 8,20

0727.92.182 — 8,25

0727.92.083 — 8,30

0727.92.183 — 8,35

0727.92.084 — 8,40

0727.92.184 — 8,45

0727.92.085 — 8,50

0727.92.185 — 8,55

0727.92.086 — 8,60

0727.92.186 — 8,65

0727.92.087 — 8,70

0727.92.187 — 8,75

0727.92.088 — 8,80

0727.92.188 — 8,85

0727.92.089 — 8,90

0727.92.189 — 8,95

0727.92.090 — 9

0727.92.190 — 9,05

0727.92.091 — 9,10

0727.92.191 — 9,15

0727.92.092 — 9,20

0727.92.192 — 9,25

0727.92.093 — 9,30

0727.92.193 — 9,35

0727.92.094 — 9,40

0727.92.194 — 9,45

0727.92.095 9,50

0727.92.195 — 9,55

0727.92.096—— 9,60

—

11 10

VERTICAL HEAD

19 18 17 15 8

5 4

3 2

22 21

ZYLINDERKOPF

TAPA DE CULATA VERTICAL

9 10 24 23

87310201A ¯20 87310051A ¯18 87310011A ¯16 87310021A ¯10

LOCTITE 510

Registro bilanciere Adjustment Réglage Ventilkäppchen

0723.92.500 — 2

0723.92.535 — 2,05

0723.92.501 — 2,10

0723.92.545 — 2,15

0723.92.502 — 2,20

0723.92.555 — 2,25

0723.92.503 — 2,30

0723.92.565 — 2,35

0723.92.504 — 2,40

0723.92.575 — 2,45

0723.92.505 — 2,50

0723.92.585 — 2,55

0723.92.506 — 2,60

0723.92.595 — 2,65

0723.92.507 — 2,70

0723.92.605 — 2,75

0723.92.508 — 2,80

0723.92.615 — 2,85

0723.92.509 — 2,90

0723.92.625 — 2,95

0723.92.510 — 3

0723.92.635 — 3,05

0723.92.511 — 3,10

0723.92.645 — 3,15

0723.92.512 — 3,20

0723.92.655 — 3,25

0723.92.513 — 3,30

0723.92.675 — 3,35

0723.92.514 — 3,40

0723.92.685 — 3,45

0723.92.515 — 3,50

0723.92.695 — 3,55

0723.92.516 — 3,60

0723.92.705 — 3,65

0723.92.517 — 3,70

0723.92.715 — 3,75

0723.92.518 — 3,80

0723.92.725 — 3,85

0723.92.519 — 3,90

0723.92.735 — 3,95

0723.92.520 — 4

0723.92.745 — 4,05

0723.92.521 — 4,10

0723.92.531 — 4,15

0723.92.522 — 4,20

0723.92.533 — 4,25

0723.92.523 — 4,30

0723.92.534 — 4,35

0723.92.524 — 4,40

0723.92.537 — 4,45

0723.92.525 — 4,50

0723.92.538 — 4,55

0723.92.526 — 4,60—

0723.92.539 — 4,65

0723.92.527 — 4,70

0723.92.540 — 4,75

0723.92.528 — 4,80

0723.92.541 — 4,85

0723.92.529 — 4,90

0723.92.542 — 4,95

0723.92.530 — 5

0723.92.543 — 5,05

0723.92.544 — 5,10

0723.92.546 — 5,15

0723.92.547 — 5,20

0723.92.548 — 5,25

0723.92.549 — 5,30

0723.92.550 — 5,35

0723.92.551 — 5,40

0723.92.552 — 5,45

0723.92.553 — 5,50

0723.92.554 — 5,55

0723.92.556 — 5,60

—

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

014

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

TESTA VERTICALE VERTICAL HEAD CULASSE VERTICALE STEHENDER

DENOMINAZIONE

DESCRIPTION

29 700.1.027.1A Gommino antivibrante Vibration damper pad Joint en caoutchouc

anti-vibration

ZYLINDERKOPF

BEZEICHNUNG DENOMINACIONDESIGNATION

VERTICAL

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

Q.TA' Q.TY

Q.TE M.GE C.AD

Schwingungsdämpfergummi Junta de goma anti-vibración 20

TAPA DE CULATA

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

015

14 Scodellino ritorno

0727.92.050

0727.92.150 5,05

0727.92.051 5,10

0727.92.151 5,15

0727.92.052 5,20

0727.92.152 5,25

0727.92.053 5,30

0727.92.153 5,35

0727.92.054 5,40

0727.92.154 5,45

0727.92.055 5,50

0727.92.155 5,55

0727.92.056 5,60

0727.92.156 5,65

0727.92.057 5,70

0727.92.157 5,75

0727.92.058 5,80

0727.92.158 5,85

0727.92.059 5,90

0727.92.159 5,95

0727.92.060

0727.92.160 6,05

0727.92.061 6,10

0727.92.161 6,15

0727.92.062 6,20

0727.92.162 6,25

0727.92.063 6,30

0727.92.163 6,35

0727.92.064 6,40

0727.92.164 6,45

0727.92.065 6,50

0727.92.165 6,55

0727.92.066 6,60

0727.92.166 6,65

0727.92.067 6,70

0727.92.167 6,75

0727.92.068 6,80

0727.92.168 6,85

0727.92.069 6,90

0727.92.169 6,95

0727.92.070

0727.92.170 7,05

0727.92.071 7,10

0727.92.171 7,15

0727.92.072 7,20

0727.92.172 7,25

TESTA ORIZZONTALE HORIZONTAL HEAD CULASSE HORIZONTALE HORIZONTAL

Return cap Coupelle retour Einstellhülse

0727.92.073 7,30

0727.92.173 7,35

0727.92.074 7,40

0727.92.174 7,45

0727.92.075 7,50

0727.92.175 7,55

0727.92.076 7,60

0727.92.176 7,65

0727.92.077 7,70

0727.92.177 7,75

0727.92.078 7,80

0727.92.178 7,85

0727.92.079 7,90

0727.92.179 7,95

0727.92.080

0727.92.180 8,05

0727.92.081 8,10

0727.92.181 8,15

0727.92.082 8,20

0727.92.182 8,25

0727.92.083 8,30

0727.92.183 8,35

0727.92.084 8,40

0727.92.184 8,45

0727.92.085 8,50

0727.92.185 8,55

0727.92.086 8,60

0727.92.186 8,65

0727.92.087 8,70

0727.92.187 8,75

0727.92.088 8,80

0727.92.188 8,85

0727.92.089 8,90

0727.92.189 8,95

0727.92.090

0727.92.190 9,05

0727.92.091 9,10

0727.92.191 9,15

0727.92.092 9,20

0727.92.192 9,25

0727.92.093 9,30

0727.92.193 9,35

0727.92.194 9,45

0727.92.095 9,50

0727.92.195 9,55

0727.92.096 9,60

32 31

29 27

7 6

87310201A Ø20 87310051A Ø18 87310011A Ø16 87310021A Ø10

LOCTITE 510

5 4

11 10

3 2

ZYLINDERKOPF

17 20

TAPA DE CULATA HORIZONTAL

16 Registro bilanciere

Adjustment Ventilkäppchen

0723.92.500

0723.92.535 2,05

13 35

8 18 19 20

0723.92.501 2,10

0723.92.545 2,15

0723.92.502 2,20

0723.92.555 2,25

0723.92.503 2,30

0723.92.565 2,35

0723.92.504 2,40

0723.92.575 2,45

0723.92.505 2,50

0723.92.585 2,55

0723.92.506 2,60

0723.92.595 2,65

0723.92.507 2,70

0723.92.605 2,75

0723.92.508 2,80

0723.92.615 2,85

0723.92.509 2,90

0723.92.625 2,95

0723.92.510

0723.92.635 3,05

0723.92.511 3,10

0723.92.645 3,15

0723.92.512 3,20

0723.92.655 3,25

0723.92.513 3,30

0723.92.675 3,35

0723.92.514 3,40

0723.92.685 3,45

0723.92.515 3,50

0723.92.695 3,55

0723.92.516 3,60

0723.92.705 3,65

0723.92.517 3,70

0723.92.715 3,75

0723.92.518 3,80

0723.92.725 3,85

0723.92.519 3,90

0723.92.735 3,95

0723.92.520

0723.92.745 4,05

0723.92.521 4,10

0723.92.531 4,15

0723.92.522

0723.92.533

0723.92.523 4,30

0723.92.534 4,35

0723.92.524 4,40

0723.92.537 4,45

0723.92.525 4,50

0723.92.538 4,55

0723.92.526 4,60

0723.92.539 4,65

0723.92.527 4,70

0723.92.540 4,75

0723.92.528 4,80

0723.92.541 4,85

0723.92.529 4,90

0723.92.542 4,95

0723.92.530

0723.92.543

0723.92.544

0723.92.546

0723.92.547

0723.92.548

0723.92.549

0723.92.550

0723.92.551

0723.92.552

0723.92.553

0723.92.554

0723.92.556

4,20 4,25

5 5,05 5,10 5,15 5,20 5,25 5,30 5,35 5,40 5,45 5,50 5,55 5,60

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

015

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

1 301.2.124.1A Testa orizzontale completa Complete horizontal head Culasse horizontale complète Waagrechter Zylinderkopf

TESTA ORIZZONTALE HORIZONTAL HEAD CULASSE HORIZONTALE HORIZONTAL

ZYLINDERKOPF

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

TAPA DE CULATA HORIZONTAL

VALIDITA'

Culata horizontal completa 1

komplett

2 303.1.004.1C Guidavalvola scarico in bronzo Exhaust valve bronze guide Guide-soupape de décharge en

bronze

2 303.1.004.1CB Guidavalvola magg. 0,03 Oversize valve guide 0.03 Guide-soupape majoré 0,03 Um 0,03 überdimensionierte

Auslaßventilführung aus Bronze Guía-válvula de escape en

bronce Guía-válvula may. 0,03 1

Ventilführung

2 303.1.004.1CC Guidavalvola magg. 0,06 Oversize valve guide 0.06 Guide-soupape majoré 0,06 Um 0,06 überdimensionierte

Guía-válvula may. 0,06 1

Ventilführung

2 303.1.004.1CD Guidavalvola magg. 0,09 Oversize valve guide 0.09 Guide-soupape majoré 0,09 Um 0,09 überdimensionierte

Guía-válvula may. 0,09 1

Ventilführung

3 303.1.003.1A Guidavalvola aspirazione in

ghisa

3 303.1.003.1AB Guidavalvola magg. 0,03 Oversize valve guide 0.03 Guide-soupape majoré 0,03 Um 0,03 überdimensionierte

Intake valve cast iron guide Guide-soupape d'aspiration en

fonte

Einlaßventilführung aus Gusseisen

Guía-válvula aspiración en hierro fundido

Guía-válvula may. 0,03 1

Ventilführung

3 303.1.003.1AC Guidavalvola magg. 0,06 Oversize valve guide 0.06 Guide-soupape majoré 0,06 Um 0,06 überdimensionierte

Guía-válvula may. 0,06 1

Ventilführung

3 303.1.003.1AD Guidavalvola magg. 0,09 Oversize valve guide 0.09 Guide-soupape majoré 0,09 Um 0,09 überdimensionierte

Guía-válvula may. 0,09 1

Ventilführung 4 304.1.006.2A Sede valvola scarico Exhaust valve seat Siège soupape d'échappement Sitz des Auslaßventils Asiento válvula escape 1 4 304.1.006.2AB Sede valvola scar. magg. 0,03 Oversize exhaust valve seat 0.03 Siège soupape échappement

majoré 0,03

4 304.1.006.2AC Sede valvola scar. magg. 0,06 Oversize exhaust valve seat 0.06 Siège soupape échappement

majoré 0,06

Um 0,03 überdimensionierter

Sitz des Auslaßventils

Um 0,06 überdimensionierter

Sitz des Auslaßventils

Asiento válvula escape may. 0,03

Asiento válvula escape may.

0,06 5 304.1.005.2A Sede valvola aspirazione Intake valve seat Siège soupape admission Sitz des Einlaßventils Asiento válvula aspiración 1 5 304.1.005.2AB Sede valvola asp. magg. 0,03 Oversize intake valve seat 0.03 Siège soupape admission

majorée 0,03

5 304.1.005.2AC Sede valvola asp. magg. 0,06 Oversize intake valve seat 0.06 Siège soupape admission

majoré 0,06

Um 0,03 überdimensionierter Sitz des Einlaßventils

Um 0,06 überdimensionierter Sitz des Einlaßventils

Asiento válvula aspiración may.

0,03

Asiento válvula aspiración may.

0,06 6 210.1.003.5A Valvola aspirazione Intake valve Soupape d'aspiration Einlaßventil Válvula de aspiración 1 7 211.1.003.4A Valvola scarico Exhaust valve Soupape d'échappement Auslaßventil Válvula de escape 1 8 0619.92.180 Rosetta rasamento sp. 0,3 Shim th. 0.3 Rosette de butée épaisseur 0,3 Distanzscheibe Stärke 0,3 Arandela de espesoración 0,3 6

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

015

14 Scodellino ritorno

0727.92.050

0727.92.150 5,05

0727.92.051 5,10

0727.92.151 5,15

0727.92.052 5,20

0727.92.152 5,25

0727.92.053 5,30

0727.92.153 5,35

0727.92.054 5,40

0727.92.154 5,45

0727.92.055 5,50

0727.92.155 5,55

0727.92.056 5,60

0727.92.156 5,65

0727.92.057 5,70

0727.92.157 5,75

0727.92.058 5,80

0727.92.158 5,85

0727.92.059 5,90

0727.92.159 5,95

0727.92.060

0727.92.160 6,05

0727.92.061 6,10

0727.92.161 6,15

0727.92.062 6,20

0727.92.162 6,25

0727.92.063 6,30

0727.92.163 6,35

0727.92.064 6,40

0727.92.164 6,45

0727.92.065 6,50

0727.92.165 6,55

0727.92.066 6,60

0727.92.166 6,65

0727.92.067 6,70

0727.92.167 6,75

0727.92.068 6,80

0727.92.168 6,85

0727.92.069 6,90

0727.92.169 6,95

0727.92.070

0727.92.170 7,05

0727.92.071 7,10

0727.92.171 7,15

0727.92.072 7,20

0727.92.172 7,25

TESTA ORIZZONTALE HORIZONTAL HEAD CULASSE HORIZONTALE HORIZONTAL

Return cap Coupelle retour Einstellhülse

0727.92.073 7,30

0727.92.173 7,35

0727.92.074 7,40

0727.92.174 7,45

0727.92.075 7,50

0727.92.175 7,55

0727.92.076 7,60

0727.92.176 7,65

0727.92.077 7,70

0727.92.177 7,75

0727.92.078 7,80

0727.92.178 7,85

0727.92.079 7,90

0727.92.179 7,95

0727.92.080

0727.92.180 8,05

0727.92.081 8,10

0727.92.181 8,15

0727.92.082 8,20

0727.92.182 8,25

0727.92.083 8,30

0727.92.183 8,35

0727.92.084 8,40

0727.92.184 8,45

0727.92.085 8,50

0727.92.185 8,55

0727.92.086 8,60

0727.92.186 8,65

0727.92.087 8,70

0727.92.187 8,75

0727.92.088 8,80

0727.92.188 8,85

0727.92.089 8,90

0727.92.189 8,95

0727.92.090

0727.92.190 9,05

0727.92.091 9,10

0727.92.191 9,15

0727.92.092 9,20

0727.92.192 9,25

0727.92.093 9,30

0727.92.193 9,35

0727.92.194 9,45

0727.92.095 9,50

0727.92.195 9,55

0727.92.096 9,60

32 31 30

29 27

7 6

87310201A Ø20 87310051A Ø18 87310011A Ø16 87310021A Ø10

LOCTITE 510

5 4

11 10

3 2

ZYLINDERKOPF

17 20

TAPA DE CULATA HORIZONTAL

16 Registro bilanciere

Adjustment Ventilkäppchen

0723.92.500

0723.92.535 2,05

13 35

8 18 19 20

0723.92.501 2,10

0723.92.545 2,15

0723.92.502 2,20

0723.92.555 2,25

0723.92.503 2,30

0723.92.565 2,35

0723.92.504 2,40

0723.92.575 2,45

0723.92.505 2,50

0723.92.585 2,55

0723.92.506 2,60

0723.92.595 2,65

0723.92.507 2,70

0723.92.605 2,75

0723.92.508 2,80

0723.92.615 2,85

0723.92.509 2,90

0723.92.625 2,95

0723.92.510

0723.92.635 3,05

0723.92.511 3,10

0723.92.645 3,15

0723.92.512 3,20

0723.92.655 3,25

0723.92.513 3,30

0723.92.675 3,35

0723.92.514 3,40

0723.92.685 3,45

0723.92.515 3,50

0723.92.695 3,55

0723.92.516 3,60

0723.92.705 3,65

0723.92.517 3,70

0723.92.715 3,75

0723.92.518 3,80

0723.92.725 3,85

0723.92.519 3,90

0723.92.735 3,95

0723.92.520

0723.92.745 4,05

0723.92.521 4,10

0723.92.531 4,15

0723.92.522

0723.92.533

0723.92.523 4,30

0723.92.534 4,35

0723.92.524 4,40

0723.92.537 4,45

0723.92.525 4,50

0723.92.538 4,55

0723.92.526 4,60

0723.92.539 4,65

0723.92.527 4,70

0723.92.540 4,75

0723.92.528 4,80

0723.92.541 4,85

0723.92.529 4,90

0723.92.542 4,95

0723.92.530

0723.92.543

0723.92.544

0723.92.546

0723.92.547

0723.92.548

0723.92.549

0723.92.550

0723.92.551

0723.92.552

0723.92.553

0723.92.554

0723.92.556

4,20 4,25

5 5,05 5,10 5,15 5,20 5,25 5,30 5,35 5,40 5,45 5,50 5,55 5,60

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

015

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

TESTA ORIZZONTALE HORIZONTAL HEAD CULASSE HORIZONTALE HORIZONTAL

ZYLINDERKOPF

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

TAPA DE CULATA HORIZONTAL

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

Q.TA' Q.TY

Q.TE M.GE C.AD

8 0670.92.190 Rosetta rasamento sp. 2 Shim th. 2 Rosette de butée épaisseur 2 Distanzscheibe Stärke 2 Arandela de espesoración 2 4 8 0765.92.185 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 2 8 0765.92.190 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 4 8 0765.92.195 Rosetta rasamento sp. 0,1 Shim th. 0.1 Rosette de butée épaisseur 0,1 Distanzscheibe Stärke 0,1 Arandela de espesoración 0,1 1 8 0765.92.205 Rosetta rasamento sp. 0,2 Shim th. 0.2 Rosette de butée épaisseur 0,2 Distanzscheibe Stärke 0,2 Arandela de espesoración 0,2 8

9 799.1.061.1A Molla bilanciere chiusura Closing rocker spring Ressort culbuteur fermeture Feder für Schließschlepphebel Muelle balancín cierre 2 10 821.1.115.1A Perno bilanciere Rocker shaft Axe culbuteur Kipphebel-Federwelle Eje balancín 4 11 788.1.032.2A Guarnizione coperchio valvole Valve cover gasket Garniture couvercle soupapes Ventildeckeldichtung Junta tapa válvulas2 12 240.1.010.1AB Coperchio valvole Valve cover Couvercle soupapes Ventildeckel Tapa válvulas 1 13 60N102509 Vite Screw Vis Schraube Tornillo 8 14 0727.92.239 Vedi tavola See table Voir planche Siehe Tafel Ver tabla 2 15 669.1.003.1A Semianelli Split rings Demi-bagues Halbringe Semianillos 4 16 0723.92.239 Vedi tavola See table Voir planche Siehe Tafel Ver tabla 2 17 208.1.012.4A Bilanciere apertura Opening rocker Culbuteur ouverture Öffnungsschlepphebel Balancín abertura 2 18 209.1.012.4A Bilanciere chiusura Closing rocker Culbuteur fermeture Schliesskipphebel Balancín de cierre 2 19 0375.92.210 Molletta Spring Ressort Feder Pasador 2 20 0647.70.010 Rosetta rasamento Shim Rosette de butée Distanzscheibe Arandela de espesoración 4 21 764.1.009.1A Gommino per valvola Valve seal Joint en caoutchouc pour

Gummistück für Ventil Reten de válvula 1

soupape

22 764.1.013.1A Gommino per valvola Valve seal Joint en caoutchouc pour

Gummistück für Ventil Reten de válvula 1

soupape 23 420.2.000.7A Guarnizione Gasket Garniture Dichtung Junta 1 24 240.1.012.1BB Coperchio valvole aspirazione Intake valve cover Couvercle soupapes d'aspiration Einlaßventildeckel Tapa válvulas de aspiración 1 25 779.1.133.1A Vite Screw Vis Schraube Tornillo 1 26 73500.1747 Anello elastico Snap ring Bague élastique Sprengring Seager 1 27 713.1.137.1A Distanziale Spacer Entretoise Distanzstück Distancial 1 28 886.4.028.1A Anello OR O-Ring Bague d'étanchéité O-Ring Anillo OR 2

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

015

14 Scodellino ritorno

0727.92.050

0727.92.150 5,05

0727.92.051 5,10

0727.92.151 5,15

0727.92.052 5,20

0727.92.152 5,25

0727.92.053 5,30

0727.92.153 5,35

0727.92.054 5,40

0727.92.154 5,45

0727.92.055 5,50

0727.92.155 5,55

0727.92.056 5,60

0727.92.156 5,65

0727.92.057 5,70

0727.92.157 5,75

0727.92.058 5,80

0727.92.158 5,85

0727.92.059 5,90

0727.92.159 5,95

0727.92.060

0727.92.160 6,05

0727.92.061 6,10

0727.92.161 6,15

0727.92.062 6,20

0727.92.162 6,25

0727.92.063 6,30

0727.92.163 6,35

0727.92.064 6,40

0727.92.164 6,45

0727.92.065 6,50

0727.92.165 6,55

0727.92.066 6,60

0727.92.166 6,65

0727.92.067 6,70

0727.92.167 6,75

0727.92.068 6,80

0727.92.168 6,85

0727.92.069 6,90

0727.92.169 6,95

0727.92.070

0727.92.170 7,05

0727.92.071 7,10

0727.92.171 7,15

0727.92.072 7,20

0727.92.172 7,25

TESTA ORIZZONTALE HORIZONTAL HEAD CULASSE HORIZONTALE HORIZONTAL

Return cap Coupelle retour Einstellhülse

0727.92.073 7,30

0727.92.173 7,35

0727.92.074 7,40

0727.92.174 7,45

0727.92.075 7,50

0727.92.175 7,55

0727.92.076 7,60

0727.92.176 7,65

0727.92.077 7,70

0727.92.177 7,75

0727.92.078 7,80

0727.92.178 7,85

0727.92.079 7,90

0727.92.179 7,95

0727.92.080

0727.92.180 8,05

0727.92.081 8,10

0727.92.181 8,15

0727.92.082 8,20

0727.92.182 8,25

0727.92.083 8,30

0727.92.183 8,35

0727.92.084 8,40

0727.92.184 8,45

0727.92.085 8,50

0727.92.185 8,55

0727.92.086 8,60

0727.92.186 8,65

0727.92.087 8,70

0727.92.187 8,75

0727.92.088 8,80

0727.92.188 8,85

0727.92.089 8,90

0727.92.189 8,95

0727.92.090

0727.92.190 9,05

0727.92.091 9,10

0727.92.191 9,15

0727.92.092 9,20

0727.92.192 9,25

0727.92.093 9,30

0727.92.193 9,35

0727.92.194 9,45

0727.92.095 9,50

0727.92.195 9,55

0727.92.096 9,60

32 31 30

29 27

7 6

87310201A Ø20 87310051A Ø18 87310011A Ø16 87310021A Ø10

LOCTITE 510

5 4

11 10

3 2

ZYLINDERKOPF

17 20

TAPA DE CULATA HORIZONTAL

16 Registro bilanciere

Adjustment Ventilkäppchen

0723.92.500

0723.92.535 2,05

13 35

8 18 19 20

0723.92.501 2,10

0723.92.545 2,15

0723.92.502 2,20

0723.92.555 2,25

0723.92.503 2,30

0723.92.565 2,35

0723.92.504 2,40

0723.92.575 2,45

0723.92.505 2,50

0723.92.585 2,55

0723.92.506 2,60

0723.92.595 2,65

0723.92.507 2,70

0723.92.605 2,75

0723.92.508 2,80

0723.92.615 2,85

0723.92.509 2,90

0723.92.625 2,95

0723.92.510

0723.92.635 3,05

0723.92.511 3,10

0723.92.645 3,15

0723.92.512 3,20

0723.92.655 3,25

0723.92.513 3,30

0723.92.675 3,35

0723.92.514 3,40

0723.92.685 3,45

0723.92.515 3,50

0723.92.695 3,55

0723.92.516 3,60

0723.92.705 3,65

0723.92.517 3,70

0723.92.715 3,75

0723.92.518 3,80

0723.92.725 3,85

0723.92.519 3,90

0723.92.735 3,95

0723.92.520

0723.92.745 4,05

0723.92.521 4,10

0723.92.531 4,15

0723.92.522

0723.92.533

0723.92.523 4,30

0723.92.534 4,35

0723.92.524 4,40

0723.92.537 4,45

0723.92.525 4,50

0723.92.538 4,55

0723.92.526 4,60

0723.92.539 4,65

0723.92.527 4,70

0723.92.540 4,75

0723.92.528 4,80

0723.92.541 4,85

0723.92.529 4,90

0723.92.542 4,95

0723.92.530

0723.92.543

0723.92.544

0723.92.546

0723.92.547

0723.92.548

0723.92.549

0723.92.550

0723.92.551

0723.92.552

0723.92.553

0723.92.554

0723.92.556

4,20 4,25

5 5,05 5,10 5,15 5,20 5,25 5,30 5,35 5,40 5,45 5,50 5,55 5,60

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

015

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

TESTA ORIZZONTALE HORIZONTAL HEAD CULASSE HORIZONTALE HORIZONTAL

ZYLINDERKOPF

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

TAPA DE CULATA HORIZONTAL

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

29 787.1.008.1A Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 1 30 703.1.019.1A Ghiera Ring nut Embout Nutmutter Tuerca 1 31 829.1.235.1A Supporto sensore Holder sensor Support capteur Sensorhalterung Soporte sensor 1 32 552.4.013.1A Sensore Sensor Capteur Sensor Sensor 1 33 700.1.027.1A Gommino antivibrante Vibration damper pad Joint en caoutchouc

Schwingungsdämpfergummi Junta de goma anti-vibración 22

anti-vibration 34 672.1.034.1A Cappuccio in gomma Rubber cap Capuchon en caoutchouc Gummiabschlußkappe Capuchón de goma 1 35 300160 Tappo in gomma Rubber cap Bouchon en caoutchouc Gummiverschluß Tapón de goma 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

016

COLLETTORI ASPIRAZIONE INLET DICT CONDUIT ADMISSION ANSAUGSTUTZEN COLECTOR ADMISION

81087

810 816

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

016

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COLLETTORI ASPIRAZIONE INLET DICT CONDUIT ADMISSION ANSAUGSTUTZEN COLECTOR ADMISION

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 282.4.051.1A Assieme gruppo alimentazione Feed unit assembly Ensemble groupe alimentation Versorgungsaggregat Conjunto grupo alimentación 1 2 284.4.002.1A Potenziometro Potentiometer Potentiomètre Potentiometer Potenciómetro 1 3 741.4.042.1A Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 4 4 801.1.027.1A Manicotto Hose Manchon Muffe Mangueta 2 5 741.4.004.1A Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 2 6 741.4.041.1A Fascetta "R" Clamp "R" Collier "R" Schelle "R" Abrazadera "R" 1 7 590.1.154.1A Tubo Tube Tube Rohr Tubo 1 8 287.4.024.1B Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 6

9 741.4.040.1A Fascetta "M" Clamp "M" Collier "M" Schelle "M" Abrazadera "M" 1 10 280.4.007.1A Iniettore Injector Injecteur Einspritzdüse Inyector 2 11 140.2.014.1A Condotto aspirazione Intake duct Conduit aspiration Ansaugleitung Tubo aspiración 2 12 0250.70.223 Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 2 13 776.5.032.2A Vite Screw Vis Schraube Tornillo 2 14 463.2.022.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 2 15 748.4.034.1A Dado Nut Ecrou Mutter Tuerca 4 16 590.1.104.1A Tubo Tube Tube Rohr Tubo 1 17 590.1.162.1A Tubo Tube Tube Rohr Tubo 1 18 590.1.084.1A Tubo Tube Tube Rohr Tubo 1 19 830.1.091.2A Supporto Holder Support Halterung Soporte 1 20 0000.62729 Vite Screw Vis Schraube Tornillo 1 21 283.4.003.1A Regolatore di pressione Pressure regulator Régulateur de pression Druckregler Regulador de presión 1 22 73503.3449 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1 23 886.4.022.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 24 886.4.021.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1 25 0335.03.465 Dado el-stop El-stop nut Ecrou el-stop Mutter El-Stop Tuerca el-stop 1 26 70620.5212 Vite Screw Vis Schraube Tornillo 2 27 827.1.241.1A Staffa regolatore Regulator bracket Bride régleur Reglerbügel Soporte regulador 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

016

COLLETTORI ASPIRAZIONE INLET DICT CONDUIT ADMISSION ANSAUGSTUTZEN COLECTOR ADMISION

81087

810 816

17 6

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

016

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

COLLETTORI ASPIRAZIONE INLET DICT CONDUIT ADMISSION ANSAUGSTUTZEN COLECTOR ADMISION

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

28 741.4.067.1A Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

CAVALLETTI STANDS BEQUILLES STANDER CABALLETES

017

10 9 8 7 6

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

017

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

CAVALLETTI STANDS BEQUILLES STANDER CABALLETES

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 556.2.027.1A Cavalletto laterale Side stand Béquille laterale Seitenständer Caballete lateral 1 2 771.5.754.2B Vite Screw Vis Schraube Tornillo 1 3 556.1.024.1A Cavalletto laterale Side stand Béquille laterale Seitenständer Caballete lateral 1 4 779.4.005.1A Vite Screw Vis Schraube Tornillo 1 5 539.1.023.1A Interruttore Switch Interrupteur Schalter Interruptor 1 6 799.1.089.1A Molla Spring Ressort Feder Muelle 1 7 799.1.088.1A Molla esterna Outer spring Ressort externe Äußere Feder Muelle exterior 1 8 827.1.139.2B Piastrina Plate Plaquette Plättchen Placa 1 9 556.1.018.1C Perno di rotazione Pivot Pivot de rotation Drehbolzen Perno de rotación 1

10 749.4.045.2G Dado Nut Ecrou Mutter Tuerca 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

018

IMPIANTO ELETTRICO ELECTRIC SYSTEM INSTALLATION ELECTRIQUE ELKTRISCH ANLAGE SISTEMA ELECTRICO

5222324

28 25

16 25 19

137

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

018

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

IMPIANTO ELETTRICO ELECTRIC SYSTEM INSTALLATION ELECTRIQUE ELKTRISCH ANLAGE SISTEMA ELECTRICO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 286.4.072.1A Centralina iniezione Injection control unit Centrale injection Steuergehäuse der Einspritzung Centralita inyección 1 2 771.5.072.2B Vite Screw Vis Schraube Tornillo 2 3 510.1.179.1A Cablaggio elettrico Electric wiring Câblage électrique Elektroverkabelung Cableado eléctrico 1 4 541.4.003.1A Relais Relay Relais Relais Relé 2 5 0000.66527 Terminale End section Partie terminale Endteil Terminal 4 6 433.1.252.1D Decalcomania schema fusibili Sticker schema fusibili Décalcomanie schema fusibili Aufkleber schema fusibili Adhesivo schema fusibili 1 7 772.5.008.1A Vite Screw Vis Schraube Tornillo 2 8 540.4.010.1A Regolatore di tensione Voltage rectifier Régulateur de tension Spannungsregler Regulador de tensión 1

9 60N102509 Vite Screw Vis Schraube Tornillo 1 10 771.5.073.2B Vite Screw Vis Schraube Tornillo 1 11 0000.56803 Connettore Connector Connecteur Verbinder Conector 1 12 8000.66526 Connettore Connector Connecteur Verbinder Conector 1 13 670.4.007.1A Candela Spark plug Bougie Zündkerze Bujia 2 14 516.4.003.1B Claxon (NERO) Horn (BLACK) Klaxon (NOIR) Hupe (SCHWARZ) Claxon (NEGRO) 1 15 389.4.014.1A Fusibile 40A Fuse 40A Fusible 40A Sicherung 40A Fusible 40A 1 16 380.4.004.1B Bobina Coil Bobine Zündspule Bobina 2 17 827.1.236.1A Piastrino Plate Plaquette Plättchen Lámina 1 18 775.1.013.1A Vite Screw Vis Schraube Tornillo 2 19 749.5.002.1A Dado el-stop El-stop nut Ecrou el-stop Mutter El-Stop Tuerca el-stop 2 20 0000.63150 Inserto Insert Insert Einsatz Inserto 2 21 672.1.013.1A Ricambio cappuccio Spare cap Kit capuchon Ersatzteil Abschlußkappe Recambio protección 2 22 741.1.012.1A Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 3 23 0691.91.030 Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 37 24 741.4.038.1A Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 7 25 734305N01 Rosetta Washer Rosette Unterlegscheibe Arandela 3 26 246.1.061.1A Coperchio scatola Case cover Couvercle boîte Gehäusedeckel Tapa caja 1 27 389.4.006.1A Fusibile 3A Fuse 3A Fusible 3A Sicherung 3A Fusible 3A 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

018

IMPIANTO ELETTRICO ELECTRIC SYSTEM INSTALLATION ELECTRIQUE ELKTRISCH ANLAGE SISTEMA ELECTRICO

5222324

28 25

16 25 19

137

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

018

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

IMPIANTO ELETTRICO ELECTRIC SYSTEM INSTALLATION ELECTRIQUE ELKTRISCH ANLAGE SISTEMA ELECTRICO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

27 389.4.007.1A Fusibile 7,5A Fuse 7.5A Fusible 7,5A Sicherung 7,5A Fusible 7,5A 1 27 389.4.008.1A Fusibile 15A Fuse 15A Fusible 15A Sicherung 15A Fusible 15A 1 27 389.4.010.1A Fusibile 30A Fuse 30A Fusible 30A Sicherung 30A Fusible 30A 1 27 389.4.013.1A Fusibile 20A Fuse 20A Fusible 20A Sicherung 20A Fusible 20A 1 27 389.4.015.1A Fusibile 5A Fuse 5A Fusible 5A Sicherung 5A Fusible 5A 1 27 389.4.016.1A Fusibile 10A Fuse 10A Fusible 10A Sicherung 10A Fusible 10A 2 28 771.5.040.2B Vite Screw Vis Schraube Tornillo 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

SUPPORTO BATTERIA BATTERY BOX MOUNT SUPPORT BATTERIE BATTERIEHALETERUNG SOPORTE BATERIA

019

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

019

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

SUPPORTO BATTERIA BATTERY BOX MOUNT SUPPORT BATTERIE BATTERIEHALETERUNG SOPORTE BATERIA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 462.4.037.6A Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 2 2 417.9.050.6A Dado Nut Ecrou Mutter Tuerca 2 3 514.1.043.1A Cavo teleruttore-motorino

avviamento

Solenoid starter-starter motor cable

Câble télérupteur-démarreur Kabel für Fernschalter-

Anlaßmotor

Cable teleruptor-motor de

accionamiento 4 397.4.002.1A Teleruttore Remote switch Télérupteur Fernschalter Telerruptor 1 5 821.1.054.1A Piolo Pin Pivot Stift Espina 2 6 748.4.034.1A Dado Nut Ecrou Mutter Tuerca 4 7 764.1.029.1A Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 2 8 779.1.239.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 4 9 830.1.228.1A Staffa Bracket Bride Bügel Soporte 1

10 700.1.031.1A Antivibrante Vibration damper Antivibration Schwingungsdämpfer Anti-vibración 4 11 829.1.283.1B Supporto batteria Battery box mount Support batterie Batteriehalterung Soporte bateria 1 12 829.1.285.1A Tappeto batteria Battery carpet Moquette batterie Batterie teppich Alfombra baterìa 1 13 0000.56525 Vite Screw Vis Schraube Tornillo 4 14 395.4.013.1A Batteria Battery Batterie Batterie Batería 1 15 759.1.006.1A Gancio elastico Spring hook Collier elastique Elastikhaken Gancho elástico 1 16 779.1.088.1A Vite Screw Vis Schraube Tornillo 2 17 672.1.029.1A Cappuccio in gomma Rubber cap Capuchon en caoutchouc Gummiabschlußkappe Capuchón de goma 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

020

GRUPPO SCARICO EXHAUST SYSTEM ECHAPPEMENT AUSPUFFANLAGE GRUPO ESCAPE

MARCA E CODICE MAKE AND CODE

1 MARQUET ET CODE FABRIKAT UND CODE

6 MARCA Y CODICE

11 10

14 15

209 9 824

23 22 3222 2526 27

191817

22 3 22

5 4

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

020

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

GRUPPO SCARICO EXHAUST SYSTEM ECHAPPEMENT AUSPUFFANLAGE GRUPO ESCAPE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 0370.84.005 Guarnizione scarico Exhaust gasket Joint de décharge Auspuffdichtung Junta escape 2 2 80A0.62649 Supporto Holder Support Halterung Soporte 2 3 764.1.024.1A Gommino antivibrante Vibration damper pad Joint en caoutchouc

Schwingungsdämpfergummi Junta de goma anti-vibración 4

anti-vibration 4 748.4.033.1A Dado Nut Ecrou Mutter Tuerca 4 5 570.1.065.1A Tubo scarico testa orizzontale Horizontal head exhaust pipe Tube de décharge tête horizontal Auspuffrohr des waagrechten

Tubo de escape culata horiz. 1

Zylinderkopfes

6 571.1.065.1A Tubo scarico testa verticale Vertical head exhaust pipe Tube de décharge tête vertical Auspuffrohr des senkrechten

Tubo de escape culata vertical 1

Zylinderkopfes 7 780.1.007.1A Tappo Cap Bouchon Verschluß Tapón 2 8 741.1.028.1A Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 3 9 764.1.001.1A Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 4

10 716.1.055.1A Distanziale Spacer Entretoise Distanzstück Distancial 2 11 779.5.003.1A Vite Screw Vis Schraube Tornillo 2 12 573.1.050.2D Silenziatore Dx. R.H. silencer Silencieux droit Schalldämpfer rechts Silenciador Der. 1 13 576.1.039.1A Staffa dx. R.H. bracket Bride droite Rechter Bügel Soporte Der. 1 14 0000.30326 Rosetta Washer Rosette Unterlegscheibe Arandela 2 15 729906FN1 Dado Nut Ecrou Mutter Tuerca 2 16 574.1.050.2D Silenziatore Sx. L.H. silencer Silencieux gauche Schalldämpfer links Silenciador Izq. 1 17 770.5.121.9E Vite Screw Vis Schraube Tornillo 4 18 852.5.004.1C Rosetta Washer Rosette Unterlegscheibe Arandela 4 19 576.1.038.1A Staffa sx. L.H. bracket Bride gauche Linker Bügel Soporte Izq. 1 20 711.1.090.1A Boccola Bush Douille Buchse Casquillo 2 21 420.2.001.0A Guarnizione sp.1 Gasket th.1 Garniture èp.1 Dichtung stàrke 1 Junta esp.1 2 22 713.1.082.1A Distanziale Spacer Entretoise Distanzstück Distancial 8 23 0000.62729 Vite Screw Vis Schraube Tornillo 2 24 0000.62730 Vite Screw Vis Schraube Tornillo 2 25 779.1.247.1A Vite Screw Vis Schraube Tornillo 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

020

GRUPPO SCARICO EXHAUST SYSTEM ECHAPPEMENT AUSPUFFANLAGE GRUPO ESCAPE

MARCA E CODICE MAKE AND CODE

1 MARQUET ET CODE FABRIKAT UND CODE

6 MARCA Y CODICE

11 10

14 15

209 9 824

23 22 3222 2526 27

191817

22 3 22

5 4

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

020

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

GRUPPO SCARICO EXHAUST SYSTEM ECHAPPEMENT AUSPUFFANLAGE GRUPO ESCAPE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

26 829.1.275.1A Anello Ring Bague Ring Anillo 1 27 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

021

CRUSCOTTO INSTRUMENT PANEL TABLEAU DE BORD INTRUMENTENBRETT TABLERO DE

INSTRUMENTOS

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

021

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

CRUSCOTTO INSTRUMENT PANEL TABLEAU DE BORD INTRUMENTENBRETT TABLERO DE

INSTRUMENTOS

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

1 406.1.026.1A Cruscotto completo Complete instrument panel Tableau de bord complet Komplettes Instrumentenbrett Tablero de instrumentos

completo

GB 1 406.1.026.1B Cruscotto completo

(contamiglia)

Complete instrument panel (speedometer - miles)

Tableau de bord complet (compteur des milles)

Komplettes Instrumentenbrett (Kilometerzähler)

Tablero de instrumentos

completo (cuenta-millas) 2 779.1.214.1B Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 2 3 775.1.003.1A Vite Screw Vis Schraube Tornillo 2 4 552.4.031.1A Sensore Sensor Capteur Sensor Sensor 1 5 470.1.062.1A Telaio Frame Cadre Rahmen Chasis 1 6 748.4.026.1B Dado Nut Ecrou Mutter Tuerca 4 7 700.1.038.1A Gommino antivibrante Vibration damper pad Joint en caoutchouc

Schwingungsdämpfergummi Junta de goma anti-vibración 4

anti-vibration

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

FANALE ANTERIORE FRONT HEAD-LIGHT PHARE AVANT VORDERSCHEINWERFER FARO DELANTERO

022

17 22

18 19

4314 15 11

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

022

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

FANALE ANTERIORE FRONT HEAD-LIGHT PHARE AVANT VORDERSCHEINWERFER FARO DELANTERO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 520.4.006.1C Fanale completo Complete headlight Phare complet Scheinwerfer komplett Faro completo 1

AUS 1 520.4.007.1C Fanale completo guida sinistra Complete headlight L.H. drive Phare complet conduite à

gauche

GB 1 520.4.007.1C Fanale completo guida sinistra Complete headlight L.H. drive Phare complet conduite à

gauche

J 1 520.4.007.1C Fanale completo guida sinistra Complete headlight L.H. drive Phare complet conduite à

gauche

Kompletter Scheinwerfer für Linkslenkung

Faro completo manejo a mano izquierda

Faro completo manejo a mano

izquierda 2 0000.36726 Lampada Bulb Lampe Birne Lámpara 2 3 521.4.005.1A Portalampada Lamp holder Douille Birnenfassung Porta-lámpara 1 4 723.1.003.1A Calotta Cap Calotte Kappe Casquete 1 5 510.1.075.1A Cablaggio elettrico Electric wiring Câblage électrique Elektroverkabelung Cableado eléctrico 1 6 60N102509 Vite Screw Vis Schraube Tornillo 5 7 829.1.099.1D Supporto fanale Headlight holder Support phare Scheinwerferhalterung Soporte faro 1 8 830.1.194.2A Staffa dx. R.H. bracket Bride droite Rechter Bügel Soporte Der. 1 9 530.4.007.2A Indicatore di direzione Turn indicator Clignotant Fahrtrichtungsanzeige Indicador de dirección 1

10 532.4.004.1A Coppetta Cup Cuvette Wanne Tulipa 2 11 0796.38.305 Lampada 55/60W Bulb 55/60W Lampe 55/60W Lampe 55/60W Lámpara 55/60W 1 12 8000.18048 Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 4 13 716.1.022.1A Distanziale Spacer Entretoise Distanzstück Distancial 4 14 758.1.014.1A Passacavo Fairlead Passe-câble Kabeldurchführung Pasa-cable 1 15 0659.38.226 Lampada 4W Bulb 4W Lampe 4W Birne 4W Lámpara 4W 1 16 530.4.008.2A Indicatore di direzione Turn indicator Clignotant Fahrtrichtungsanzeige Indicador de dirección 1 17 750.5.001.1A Dado Nut Ecrou Mutter Tuerca 4 18 707008N01 Vite Screw Vis Schraube Tornillo 2 19 841.1.017.1A Scodellino Retainer Cuvette Teller Platillo 2 20 830.1.195.2A Staffa sx. L.H. bracket Bride gauche Linker Bügel Soporte Izq. 1 21 881.1.035.1A Anello Ring Bague Ring Anillo 1 22 0797.41.090 Gommino passacavo Fairlead rubber ring Joint en caoutchouc passe-câble Kabeldurchgangsgummi Junta de goma pasa-cable 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

FANALE ANTERIORE FRONT HEAD-LIGHT PHARE AVANT VORDERSCHEINWERFER FARO DELANTERO

022

17 22

18 19

4314 15 11

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

022

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

FANALE ANTERIORE FRONT HEAD-LIGHT PHARE AVANT VORDERSCHEINWERFER FARO DELANTERO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

23 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 1 24 60N102510 Vite Screw Vis Schraube Tornillo 1 25 60N107335 Vite Screw Vis Schraube Tornillo 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

023

PORTATARGA - FANALE POSTERIORE

PLATE HOLDER - REAR LIGHT

PORTE BALAI - FEU ARRIERE

SCHIDTRAEGER HINTERLICK

PORTA MATRICULA GRUPO OTICO TRASERO

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

023

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

PORTATARGA - FANALE POSTERIORE

DENOMINAZIONE

PLATE HOLDER - REAR LIGHT

DESCRIPTION

PORTE BALAI - FEU ARRIERE

SCHIDTRAEGER HINTERLICK

BEZEICHNUNG DENOMINACIONDESIGNATION

PORTA MATRICULA GRUPO OTICO TRASERO

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 561.1.018.1A Portatarga Number plate holder Porte-plaque Nummerschildtafel Porta-matrícula 1 2 0691.91.030 Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 1 3 525.4.007.2A Fanalino posteriore Tail lamp Feu AR. Rücklicht Luz trasera 1 4 526.4.003.1A Coppetta Cup Cuvette Wanne Tulipa 1 5 525.1.004.2A Fanalino posteriore Tail lamp Feu AR. Rücklicht Luz trasera 1 6 532.4.004.1A Coppetta Cup Cuvette Wanne Tulipa 2 7 0797.72.068 Gommino antivibrante Vibration damper pad Joint en caoutchouc

Schwingungsdämpfergummi Junta de goma anti-vibración 2

anti-vibration 8 0000.44099 Distanziale Spacer Entretoise Distanzstück Distancial 2 9 0000.44240 Dado Nut Ecrou Mutter Tuerca 2

10 530.4.010.2A Indicatore di direzione Turn indicator Clignotant Fahrtrichtungsanzeige Indicador de dirección 1 11 510.1.076.1B Cablaggio elettrico Electric wiring Câblage électrique Elektroverkabelung Cableado eléctrico 1 12 750.5.001.1A Dado Nut Ecrou Mutter Tuerca 2 13 827.1.191.2A Piastra Plate Plaque Platte Soporte 1 14 530.4.009.2A Indicatore di direzione Turn indicator Clignotant Fahrtrichtungsanzeige Indicador de dirección 1 15 0000.36230 Lampada Bulb Lampe Birne Lámpara 1 16 8000.56443 Dado Nut Ecrou Mutter Tuerca 2 17 749.5.001.1A Dado Nut Ecrou Mutter Tuerca 2 18 852.5.001.1A Rosetta Washer Rosette Unterlegscheibe Arandela 2 19 529.1.009.1A Catadiottro Cat's eye Catadioptre Rückstrahler Catadióptrico 1 20 561.1.017.1B Piastra Plate Plaque Platte Soporte 1 21 772.5.012.1A Vite Screw Vis Schraube Tornillo 2 22 390.4.003.1A Lampada biluce 12V 5/21W Two-light bulb 12V 5/21W Lampe à deux feux 12V 5/21W Doppelleuchtenbirne 12V 5/21W Lámpara de dos luces 12V

5/21W 23 0000.36726 Lampada Bulb Lampe Birne Lámpara 2 24 60N107335 Vite Screw Vis Schraube Tornillo 2 25 565.1.026.1A Tegolo protezione Protection Protection Schutz Protección 1

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

024

FORCELLA ANTERIORE FRONT FORK FOURCHE AVANT TELEGABEL HORQUILLA DELANTERA

2 1

TAVOLA DRAWING TABLE BILD TABLA

NOTE NOTES NOTES

MARKE

NOTAS

POS.

NO.

INDEX

POS.

024

N.CODICE CODE NO.

Nr. CODE CODE Nr.

N. CODICE

FORCELLA ANTERIORE FRONT FORK FOURCHE AVANT TELEGABEL HORQUILLA DELANTERA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY VALIDITE

GÜLTIG

VALIDEZ

1 71502.2594 Vite Screw Vis Schraube Tornillo 2 2 349.1.143.1A Rondella Washer Rondelle Unterlegscheibe Arandela 2 3 8A00.69056 Vite Screw Vis Schraube Tornillo 4 4 8000.70127 Passatubo Hose guide Passe-tube Leitungsführung Pasatubo 4 5 350.1.015.1A Scorrevole Dx. compl. Complete R.H. slider Coulisse droite complète Kompletter Läufer rechts Deslizable Der. compl. 1 6 349.1.152.1A Scodellino Retainer Cuvette Teller Platillo 2 7 348.2.012.1A Pompante completo Complete pumping element Variateur complet Komplettes Pumpenelement Bombeador completo 2 8 349.2.019.1A Tappo completo Complete cap Bouchon complet Verschluß komplett Tapón completo 2

9 349.2.026.1A Kit tenuta Seat kit Kit joints d'etanchèitè Dichtungskit Kit estanqeidad 2 10 349.2.025.1A Kit revisione Overhaul kit Collection reparation Reparaturkit Kit revision 2 11 345.2.010.1A Assieme gamba sinistra L.H. fork leg assembly Ensemble fourche gauche Linkes Federbein komplett Grupo tubo horquilla izquierda 1 12 347.2.004.1A Kit molle Spring kit Kit ressort Kit feder Kit muelle 2 13 344.2.010.1A Assieme gamba destra R.H. fork leg assembly Ensemble fourche droite Rechtes Federbein komplett Grupo tubo horquilla derecha 1 14 349.1.149.1A Anello di fermo Check ring Bague d'arrêt Sicherungsring Anillo de bloqueo 2 15 350.1.014.1A Scorrevole Sx. compl. Complete L.H. slider Coulisse gauche complète Kompletter Läufer links Deslizable Izq.compl. 1 16 349.1.157.1A Tubo portante Stanchion tube Tube porteur Tauchrohr Tubo portador 2

Q.TA' Q.TY

Q.TE M.GE C.AD

N° CATALOGO: EMESSO:

915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 915.1.169.1A 09 - 02 09 - 02 09 - 02 09 - 02 09 - 02

CATALOGUE No: ISSUED:

Nr. CATALOGUE: IMPRIMEE:

KATALOG Nr: HERAUSGEGEBEN:

N° CATALOGO: IMPRIMIDA:

TAVOLA DRAWING TABLE BILD TABLA

025

RUOTA POSTERIORE E ANTERIORE

FRONT AND REAR WHEELS

ROUES AVANT ET ARRIERE

VORDERRAD UND HINTERRAD

RUEDAS DELANTERA Y TRASERA

15 6

418144

222119

2511

2023

434

10 9 26

100

Ducati M800Dark Part List

Specifications and Main Features

Frequently Asked Questions

User Manual
