Dual DTJ 301 USB User Guide

Download

DJ-Plattenspieler

mit USB-Anschluss

Bedienungsanleitung

DUAL DTJ 301 USB

Das Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen und

• sicheren

Gebrauch Ihres Plattenspielers DTJ 301 USB, im folgenden Plattenspieler oder Gerät genannt.

Beachten Sie die Audacity-Software auf der CD sowie die Hinweise zur Verwendung des USB-Anschlusses auf S. 17.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die den Plattenspieler

• aufstellt,

• bedient,

• reinigt

• oder entsorgt.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

• Aufzählungen oder Î Handlungsschritte

handelt.

Die mitgelieferte Software Audacity® vor der Verbindung und Inbetriebnahme des Gerätes am PC bzw. MAC installieren.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Plattenspielers............4

Sicherheit .........................................................................4

Aufstellen .........................................................................5

Die Beschreibung des Plattenspielers ........................7

Der Lieferumfang .............................................................7

Die besonderen Eigenschaften........................................7

Die Gerätevorderseite......................................................8

Wie Sie den Plattenspieler zum Betrieb vorbereiten..9

Plattenteller ......................................................................9

Plattentellerbelag (Gummimatte) .....................................9

Zentrierpuck .....................................................................9

Tonarmkopf montieren .....................................................9

Tonarm: ............................................................................9

Gegengewicht anbringen...............................................10

Horizontale Balance und Auflagedruck justieren ...........10

Anti-Skating-Einstellung................................................. 11

Die Abdeckhaube:.......................................................... 11

Anschluss des Plattenspielers...................................12

Anschluss an den Verstärker.........................................13

Anschluss an den Computer..........................................13

Netzanschluss................................................................13

Wie Sie den PHONO/LINE-Schalter einstellen .............13

Wie Sie GROUND korrekt verbinden.............................13

Abnehmen/Anbringen der Nadelschutzkappe...............14

Abspielen einer Schallplatte.......................................15

Vorgehensweise ............................................................15

Unterbrechen des Abspielens........................................15

Abspielen einer 45 U /min-Schallplatte mit großem

Mittelloch........................................................................16

Drehzahl-Feineinstellung PITCH ADJ. ..........................16

Bevor Sie den USB-Anschluss herstellen.................17

Systemvoraussetzungen ...............................................17

Wie Sie Ihre Musik digitalisieren................................18

Software installieren ......................................................18

Plattenspieler anschließen.............................................18

Software einrichten........................................................18

Musik aufzeichnen und speichern .................................19

Wie Sie den Plattenspieler reinigen...........................20

Reinigung der Nadel und der Platte ..............................20

Auswechseln der Nadel.................................................20

Montage eines Tonabnehmer-Systems ...........................21

Wie Sie Fehler beseitigen ...........................................22

Probleme mit dem Gerät................................................22

Technische Daten ........................................................23

Wie Sie den Hersteller erreichen................................24

Entsorgungshinweise .................................................24

Sicherheit und Aufstellen des Plattenspielers

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Geräts.

Sicherheit

Vorsicht!

• Das Gerät darf nur an eine Netzspannung von 230 V~, 50 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

• Der Netzstecker darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.

• Wenn der Netzstecker defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Beim Abziehen des Steckers von der Steckdose am Stecker ziehen - nicht am Kabel.

• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.

• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.

• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.

• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.

• Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

Sicherheit und Aufstellen des Plattenspielers

• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

• Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.

• Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.

Aufstellen

• Der Plattenspieler darf nur auf einer festen horizontalen, vibrationsfreien Fläche aufgestellt werden.

• Stellen Sie das Gerät nicht in der Nähe von Wärme- quellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Sie dürfen das Gerät nur in waagerechter Position betreiben.

• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.

• Stellen Sie keine schweren Gegenstände auf das Gerät.

• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.

Sicherheit und Aufstellen des Plattenspielers

• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn es Betrieb nehmen.

• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

• Das Gerät nur an einer geerdeten Netzsteckdose anschließen! Die Steckdose sollte möglichst nah am Gerät sein.

• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.

• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

• Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!

• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.

• Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

• Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

Die Beschreibung des Plattenspielers

Der Lieferumfang

Entnehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Heben Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport sicher wieder verpacken zu können

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• Der Plattenspieler,

• Plattenteller,

• Tonabnehmersystem mit Nadel,

• Nadelbeleuchtung,

• Gegengewicht,

• Gummimatte,

• Abdeckhaube mit 2 Scharnieren

• Zentrierpuck (Adapter für 7“ EP’s),

• Software-CD,

• USB- und Audioverbindungskabel,

• diese Bedienungsanleitung.

Die besonderen Eigenschaften

• Mit diesem Gerät können Sie: Schallplatten für 33- und 45 U/min abspielen.

• Das Gerät ist zum Scratchen geeignet.

• Das Gerät verfügt über Direct-Drive-Motor mit

Schnellstart und Schnell-Stop-Funktion (< 1s).

• Der Plattenspieler hat einen eingebauten Entzerrer- Vorverstärker und kann sowohl an einen PhonoEingang als auch an einen Audio-Eingang (AUX-In) angeschlossen werden.

• Sie können Ihre Schallplatten über den USB- Anschluss sowie die Audacity-Software auf Ihren PC übertragen und damit digitalisieren.

Die Beschreibung des Plattenspielers

Die Gerätevorderseite

1 Ablage Zentrierpuck (Adapter für 7“ EP’s)

2 Stroboskop-Anzeige, 4-reihig

3 Plattentellerachse

4 Stroboskop-Lampe

5 POWER ON/OFF: Ein-/Ausschalter

6 START/STOP: Taste Start/Stop

7 Systemhalter

8 Schraubring für Systemhalter

9 Tonarm

10 SPEED 33: Taste-Drehzahl für LP’s

11 SPEED 45: Taste-Drehzahl für Singles

12 PITCH ADJ.: Schieber zur Pitch-Einstellung

(+10% …-10%)

13 Hebel Tonarmlift

14 Tonarmablage mit Klemme

15 Anti-Skating-Einstellung

16 Gegengewicht

17 Ablage für Ersatz-Nadel

18 Skala für Gegengewicht

19 Plattenteller mit Gummimatte

20 USB-Anschluss

21 PHONO/LINE-Umschalter

22 GROUND: Erdungsanschluss

23 Ausgänge rechts, links für Audio-Anschluss, Cinch

Wie Sie den Plattenspieler zum Betrieb vorbereiten

Überprüfen Sie vor der Montage das Zubehör auf Vollständigkeit.

Plattenteller

Den Plattenteller vorsichtig auf die Plattenteller-Achse 3 aufsetzen.

Plattentellerbelag (Gummimatte)

Legen Sie den Gummi-Plattentellerbelag mit der richtigen Seite auf den Plattenteller auf.

Zentrierpuck

Der Zentrierpuck wird z.B. für Single-Platten ohne Zentrierstern benötigt. Wird der Zentrierpuck gerade nicht gebraucht, können Sie diesen auf die dafür vorgesehene Ablage 1 legen.

Tonarmkopf montieren

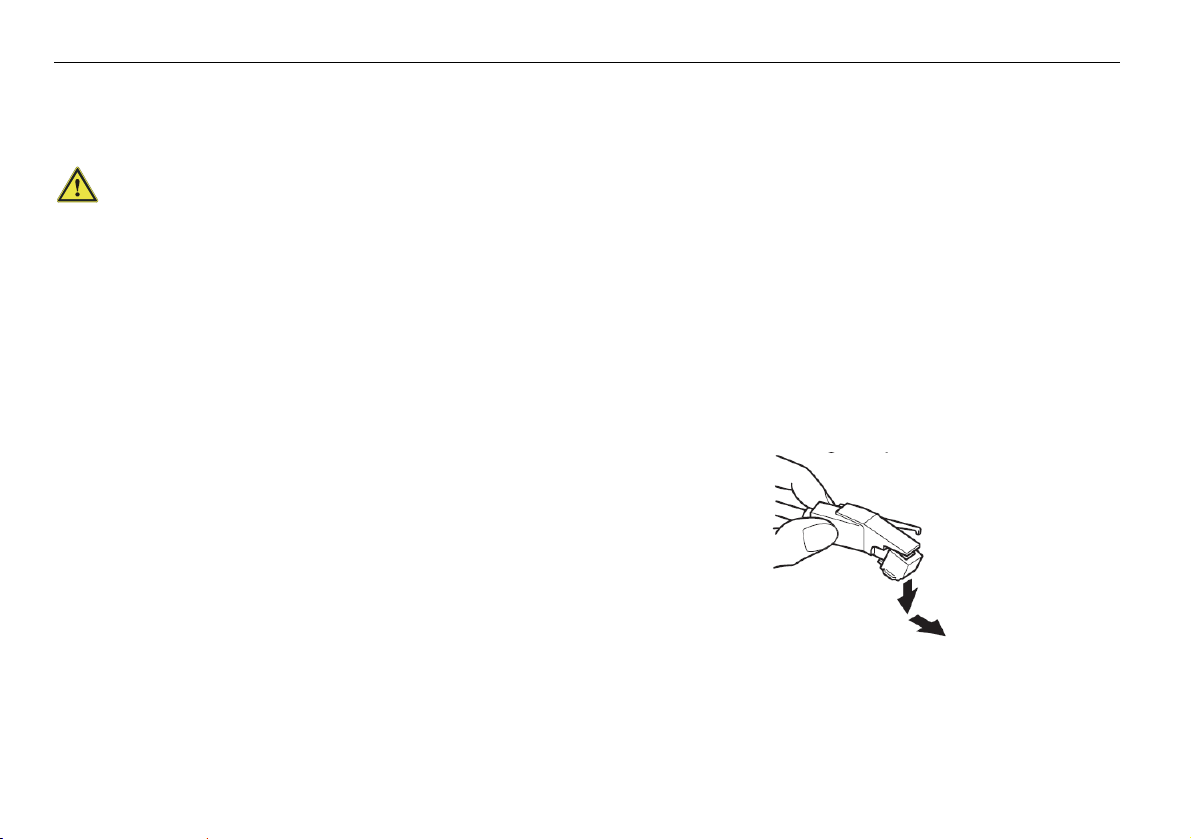

Montieren Sie den Tonarmkopf 1 wie dargestellt auf die Aufnahme des Tonarms 3.

Sichern Sie den Tonarmkopf auf dem Tonarm, indem Sie den Schraubring 2 im Uhrzeigersinn drehen, während Sie den Tonarmkopf waagrecht halten.

Tonarm:

Der Tonarm ist für den Transport an der Ablage mit der Klemme gesichert. Lösen Sie die Klemme 14 vor der ersten Inbetriebnahme. Für einen späteren Transport sollte der Tonarm wieder auf der Ablage mit der Klemme 14 gesichert werden, um Schäden durch Erschütterungen zu vermeiden.

Wie Sie den Plattenspieler zum Betrieb vorbereiten

Gegengewicht anbringen

Das Gegengewicht 2 wird wie dargestellt auf den Tonarm 1 geschraubt.

Horizontale Balance und Auflagedruck justieren

Î Entfernen Sie die Nadelabdeckung, falls der

Tonabnehmer mit einer abnehmbaren Nadelabdeckung versehen ist. Achten Sie darauf, dass Sie die Nadelspitze nicht mit den Fingern berühren.

Î Stellen Sie den Tonarm 9 durch Lösen der Klemme

14 frei, und heben Sie ihn von der Tonarmablage ab.

Î Drehen Sie das ganze Gegengewicht im

Uhrzeigersinn (Pfeilrichtung wie oben dargestellt) oder Gegenuhrzeigersinn, bis der Tonarm ungefähr in Waage zu liegen kommt (frei schwebend).

Anmerkung:

• Übermäßiges Vorwärtsbewegen des Gegengewichts hat ein Absenken der Tonabnehmerseite zur Folge.

• Übermäßiges Rückwärtsbewegen des Gegengewichts hat ein Anheben der Tonabnehmerseite zur Folge.

Achten Sie während der Justierung der horizontalen ”0”Balance darauf, dass die Abtastnadel nicht mit der Plattentellerauflage oder anderen Gegenständen in Berührung kommt.

Î Nachdem der Tonarm horizontal ausbalanciert ist

befestigen Sie ihn vorübergehend mit der Klemme 14 auf der Tonarmablage.

Î Halten Sie das Gegengewicht mit einer Hand fest

und drehen Sie nur den Gegengewicht-Einstellring, bis dessen “0’‘-Marke mit der Mittellinie auf dem rückwärtigen Tonarm übereinstimmt.

Î Die Justierung der horizontalen “0”-Balance ist damit

beendet.

Î Nach der Einstellung der horizontalen “0”-Balance,

drehen Sie das Gegengewicht im Uhrzeigersinn (in der Pfeilrichtung), und bringen Sie es mit dem korrekten Auflagedruck in Übereinstimmung.

Wie Sie den Plattenspieler zum Betrieb vorbereiten

Da der Auflagedruck-Einstellring sich zusammen mit dem Gegengewicht bewegt, kann der Auflagedruck direkt am Skalaring abgelesen werden.

Hinweis:

Der empfohlene Auflagedruck für das mitgelieferte Tonabnehmer-System beträgt 2 Gramm. Halten Sie sich im Zweifelsfall an die Empfehlung des TonabnehmerHerstellers.

Anti-Skating-Einstellung

Das Anti-Skating verhindert, dass der Tonarm durch die Zehntrifugalkräfte der Plattenteller-Drehung quer über die Schallplatte rutscht.

Stellen Sie den Antiskating-Einstellknopf 15 auf den gleichen Wert ein, wie den Auflagedruck.

Die Abdeckhaube:

Die Scharniere sind bereits in der Abdeckhaube montiert. Die Abdeckhaube mit den Scharnieren in die dafür vorgesehenen Aussparungen im Gerät einsetzen.

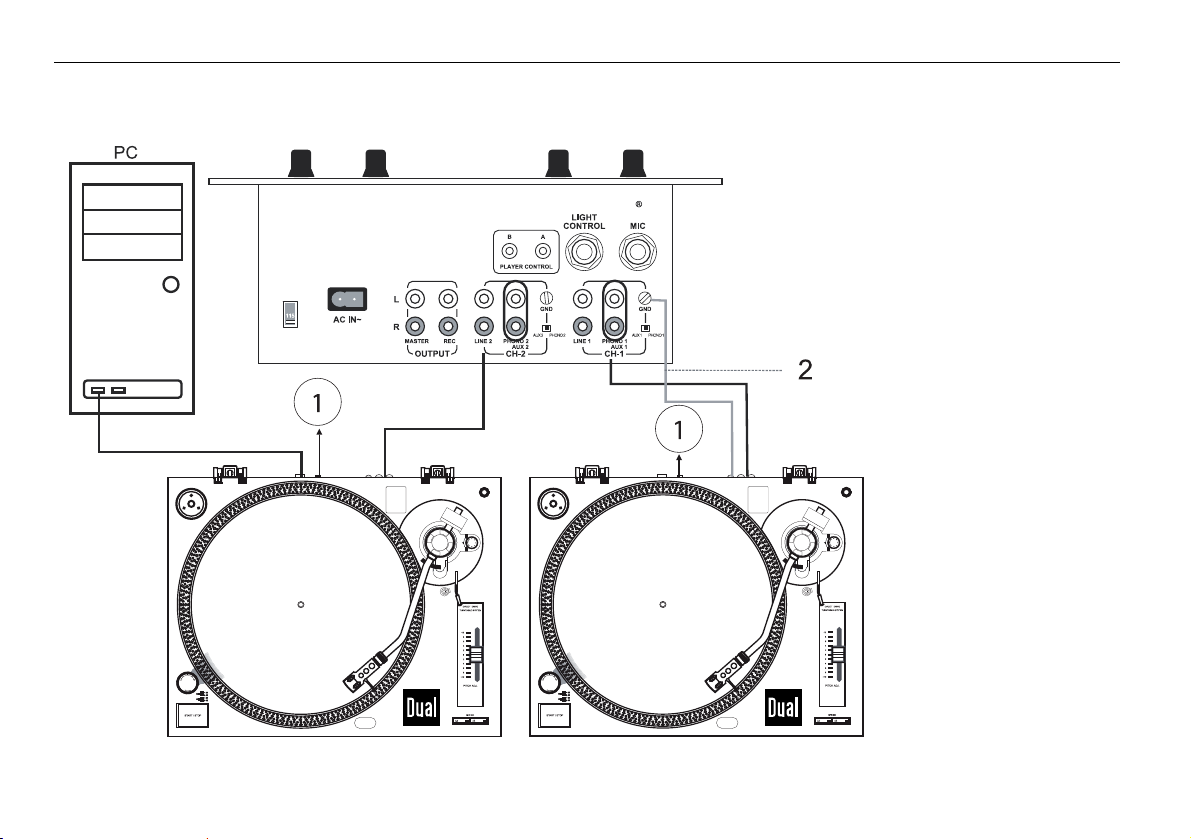

Anschluss des Plattenspielers

1 – PHONO/LINE-Schalter

2 – GROUND (Erdung)

Anschluss des Plattenspielers

Anschluss an den Verstärker

Î Schließen Sie die Audiokabel an die RCA OUTPUT

Buchsen 23 und an die LINE/AUX- oder PhonoBuchsen am Verstärker an.

Hinweis:

Dabei auf den richtigen Anschluss des linken und rechten Kanals achten (rot = rechter Kanal, weiß = linker Kanal).

Anschluss an den Computer

Î Verbinden Sie den USB-Anschluss 20 mit einem

freien USB-Steckplatz an Ihrem Computer. Beachten Sie die Hinweise auf S. 17.

Netzanschluss

Î Stecken Sie den Netzstecker in eine Steckdose.

Wie Sie den PHONO/LINE-Schalter einstellen

Î Stellen Sie den PHONO/LINE-Schalter  auf

PHONO, wenn der Plattenspieler an den PHONOBuchsen angeschlossen ist,

Î Stellen Sie den PHONO/LINE-Schalter  auf LINE,

wenn der Plattenspieler an den LINE-Buchsen angeschlossen ist.

Wie Sie GROUND korrekt verbinden

Vergewissern Sie sich, dass der Erdungsanschluss 2 GROUND fest mit dem Verstärker oder Empfänger (Mischpult) verbunden ist. Falls diese Verbindung nicht gemacht oder falls sie lose ist, kann ein Brummton entstehen.

Anschluss des Plattenspielers

Abnehmen/Anbringen der Nadelschutzkappe

Î Vor der Wiedergabe einer Schallplatte muss die

Nadelschutzkappe vom Tonabnehmer entfernt werden. Ziehen sie die Kappe nach vorne ab.

Î Es wird empfohlen, die Nadelkappe zum Schutz der

Nadel nach der Wiedergabe wieder anzubringen.

Abspielen einer Schallplatte

Vorgehensweise

Î Legen Sie eine Schallplatte auf den Plattenteller.

Î Stellen Sie den Ein-/Aus-Schalter 5 in die “ON”-

Position.

Î Die LED-Anzeige bei der Drehzahl-Wahltaste 10 (33

U/min) und die Stroboskoplampe 4 leuchten auf.

Anmerkung:

Wählen Sie mit den SPEED-Wahltasten die Geschwindigkeit, mit der Sie die Schallplatte abspielen möchten.

Î Entfernen Sie den Nadelschutz, falls der

Tonabnehmer mit einem abnehmbaren ausgestattet ist.

Î Lösen Sie die Klemme 14.

Î Drucken Sie die Start-/Stop-Taste 6. Der Plattenteller

19 beginnt sich zu drehen.

Î Stellen Sie den Lift-Hebel 13 nach unten. Der

Tonarm senkt sich langsam auf die Schallplatte ab und die Wiedergabe beginnt.

Î Führen Sie den Tonarm nach beendetem Abspielen

auf die Tonarmablage 14 zurück und befestigen Sie ihn mit der Klemme.

Î Drücken Sie die Start-/Stop-Taste 6.

Î Stellen Sie den Ein-/Aus-Schalter 5 in die “OFF”-

Position, nachdem die elektronische Bremse den Plattenteller gestoppt hat.

Anmerkung:

Die elektronische Bremse funktioniert nicht, wenn der Ein-/Aus-Schalter ausgeschaltet wird, bevor die Start/Stop-Taste gedrückt wird.

Unterbrechen des Abspielens

Î Stellen Sie den Lift-Hebel 13 nach oben.

Dadurch hebt sich die Tonabnehmernadel von der Schallplatte ab.

Î Heben Sie den Lift-Hebel 13 an.

Î Schwenken Sie den Tonarm 9 über die gewünschte

Rille.

Abspielen einer Schallplatte

Abspielen einer 45 U /min-Schallplatte mit großem Mittelloch

Î Stecken Sie den 45 U/min-Adapter 1 auf die

Plattentellerachse 3.

Î Drücken Sie die SPEED-Wahltaste 11.

Drehzahl-Feineinstellung PITCH ADJ.

Wenn der Schieber 12 beim Einschalten der Stromzufuhr in seiner mittleren Stellung ist, leuchtet die grüne LEDAnzeige der SPEED-Tasten 10, 11 auf und zeigt die eingestellte Drehzahl (entweder 33-1/3 oder 45 U/min) an. Die Drehzahl ist mit dem Schieber 12 über einen Bereich von -10 % bis + 10 % regelbar.

Î Schieben Sie den Schieber 12 nach oben, um die

Drehzahl zu reduzieren bzw. nach unten, um die Drehzahl zu erhöhen.

Die Zahlen auf der Skala geben ungefähre Prozentzahlen für die Drehzahlregulierung an.

Wenn eine der vier Stroboskoppunktereihen 2 am Plattentellerrand stationär zu bleiben scheint, so wird dadurch die entsprechende Drehzahlabweichung (bzw. Nenndrehzahl) angezeigt.

Anmerkung:

Die Stroboskopbeleuchtung dieses Plattenspielers verwendet eine Stroboskop-LED-Lampe, die mit der präzisen Quarzfrequenz synchronisiert ist.

Die Drehzahl-Feineinstellung muss unter der Beleuchtung dieser LED-Lampe durchgeführt werden.

Bevor Sie den USB-Anschluss herstellen

Systemvoraussetzungen

Bitte stellen Sie vor dem Anschluss sicher, dass Ihr Computersystem die nachfolgend genannten Voraussetzungen erfüllt:

• Intel Pentium oder AMD Athlon, 1GHz oder höher

• (oder entsprechenden MAC-Rechner)

• USB 1.1 oder USB 2.0-Anschluss (2.0 empfohlen)

• Betriebssystem Windows 2000/XP oder aktueller

bzw. MAC OSX oder aktueller

• Kompatible Soundkarte

• Arbeitsspeicher > 512 MB

• CD oder DVD-Brenner zur Erstellung von Audio-CDs

• Lautsprecher, Maus

• 10 MB freien Festplattenspeicher für die Software-

Installation

• Zusätzlich freien Festplattenspeicher für das Digitalisieren Ihrer Musik

Hinweis:

• Die mitgelieferte Software Audacity® vor der Verbindung und Inbetriebnahme des Gerätes am

PC bzw. MAC installieren.

• Die Audacity®-Software ist Freeware. Sehen Sie bitte auf der Homepage nach, ob ein Update verfügbar ist. Unter http://audacity.sourceforge.net steht ggf. eine aktuelle Version bzw. Updates zur Verfügung.

Wie Sie Ihre Musik digitalisieren

Software installieren

Starten Sie Ihren Rechner, legen Sie die CD ein und installieren Sie die Audacity-Software.

Sehen Sie bitte auf der Homepage nach, ob ein Update verfügbar ist (http://audacity.sourceforge.net installieren Sie ggf. das Update.

Plattenspieler anschließen

Verbinden Sie den USB-Anschluss 20 des Plattenspielers mit einem freien USB-Anschluss an Ihrem Rechner.

Software einrichten

1. Starten Sie die Audacity-Software.

2. Wählen Sie im Menü [Bearbeiten] und [Einstellungen]: engl. [Edit], [Preferences]. Die Software-Einstellungen öffnen sich.

) und

3. Klicken Sie auf den Reiter [Audio E/A], engl. [Audio I/O].

4. Wählen Sie als Wiedergabegerät [Playback] Ihre interne Soundkarte aus dem Dropdown-Menü [Device] aus.

5. Wählen Sie als Aufnahmegerät USB Audio CODEC oder „Microsoft Sound Mapper Input“ aus dem Dropdown-Menü [Device] aus.

6. Wählen Sie Kanäle [Channels] (2 Stereo).

7. Klicken Sie auf [Software Playthrough], so dass ein Haken davor gesetzt ist.

8. Klicken Sie auf OK.

Wie Sie Ihre Musik digitalisieren

Musik aufzeichnen und speichern

1. Starten Sie die Wiedergabe.

2. Klicken Sie auf die rote Aufnahme-Taste in der Software.

3. Klicken Sie auf die blaue PAUSE-Taste zum vorübergehenden Unterbrechen der Aufnahme.

4. Klicken Sie zum Beenden der Aufzeichnung auf die gelbe STOP-Taste.

5. Klicken Sie auf die grüne PLAY-Taste zur Wiedergabe Ihrer beendeten Aufzeichnung.

6. Klicken Sie auf Datei und wählen Sie die Parameter zum Speichern und Exportieren der Aufnahme (WAV).

Hinweis:

Eine ausführliche Anleitung zur Software Audacity finden Sie auch auf der Software-CD.

Wie Sie den Plattenspieler reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden. Zur Reinigung des Gerätes und der Schallplatten dürfen nur dafür vorgesehene Reinigungsmittel (antistatisch) verwendet werden. Diese sind im Zubehörfachhandel erhältlich.

Î Reinigen Sie das Gehäuse mit einem weichen, mit

Wasser angefeuchteten Tuch.

Reinigung der Nadel und der Platte

Nadel und Platte sollten vor dem Abspielen stets gereinigt werden, um eine vorzeitige Abnutzung zu verhindern.

Î Streichen Sie mit einem Reinigungspinsel von hinten

nach vorne über die Nadel.

Î Zur Reinigung der Platte wischen Sie mit einem

Plattentuch leicht schräg über die Platte.

Auswechseln der Nadel

Die Abtastnadel ist durch den Abspielvorgang natürlichem Verschleiß ausgesetzt. Wir empfehlen daher eine regelmäßige Überprüfung, die bei DiamantAbtastnadeln nach min. 500 Spielstunden erfolgen sollte.

Hinweis:

Abgenutzte oder beschädigte (abgesplitterte) Abtastnadeln zerstören die Schallplatten.

Verwenden Sie bei Ersatzbedarf, wenn möglich, die Original Nadel.

Î Ziehen Sie die Abtastnadel schräg nach unten ab. Î Das Einsetzen der Abtastnadel erfolgt in

umgekehrter Weise.

Wie Sie den Plattenspieler reinigen

Montage eines Tonabnehmer-Systems

Î Lesen Sie vor der Montage die Anleitung des

Herstellers des Tonabnehmer-Systems durch.

Î Setzen Sie für die Montage den Nadelschutz auf,

damit die Nadelspitze vor Beschädigung geschützt wird.

Î Verbinden Sie die Anschlussdrähte mit den

Anschlussstiften des Tonabnehmer-Systems.

Î Die Anschlüsse der meisten Systeme sind mit

Farben markiert. Verbinden Sie jeden Anschlussdraht mit dem Anschlussstift derselben Farbe.

Weiß (L+) linker Kanal, Pluspol

Blau (L-) linker Kanal, Minuspol

Rot (R+) rechter Kanal, Pluspol

Grün (R-) rechter Kanal, Minuspol

Î Befestigen Sie das Tonabnehmer-System mittels der

mitgelieferten Schrauben am Tonarmkopf.

Anmerkung:

Verwenden Sie das Tonarmkopf-Zusatzgewicht nur mit einem Leichtgewichts-Tonabnehmer (< 6,0 g.)

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe

Der Tonarm überspringt Spuren, gleitet über die Platte oder bewegt sich nicht

Der Plattenspieler steht nicht waagerecht. Den Plattenspieler auf eine waagerechte Unterlage stellen. Die Platte ist verschmutzt oder verkratzt. Die Platte mit einem Plattenreiniger reinigen oder eine andere Platte abspielen.

Symptom Mögliche Ursache/Abhilfe

Schlechte Tonqualität, starke Störgeräusche, Tonaussetzer usw.

Die Drehzahl stimmt nicht. Die Drehzahl entsprechend

Der Ton ist zu leise oder laut und verzerrt.

Die Nadel ist verschmutzt oder abgenutzt. Die Nadel mit einem Pinsel säubern bzw. auswechseln.

Die Platte ist verschmutzt oder verstaubt. Die Platte mit einem Plattenreiniger reinigen.

der Angabe auf der Platte einstellen. (33 U/min. oder 45 U/min.)

Der Plattenspieler ist nicht an den richtigen Eingang angeschlossen.

(siehe Seite 12)

Technische Daten

Abmessungen (Breite x Höhe x Tiefe): 450 mm x 139 mm x 350 mm

Gewicht: (ohne Batterien)

Motor: 8poliger, 2 Phasen-DirectDrive-

Start-/Stop-Zeit: < 1 s

Spannung: 230 V Wechselstrom, 50 Hz

Leistungsaufnahme: 11 W

Umgebungsbedingungen: +5 °C bis +35 °C

Gleichlaufschwankungen: Übertragungsbereich:

Abtastnadel: Diamant-Nadel

Effektive Tonarmlänge: 220 mm

Überhang: 10 mm

Frequenzbereich: 20 Hz – 20 kHz

Kanaltrennung > 15 dB

Phono Output 1.5~3.6 mV bei 1kHz 5 cm/s

5,36 kg

Gleichstrommotor

45 % bis 85 % relative Luftfeuchte (nicht kondensierend)

< ± 0,15 % DIN/WTD bei 3 kHz 20 Hz – 19 kHz

Line Output 90~216mV bei 1kHz 5 cm/s

WOW, Flutter < 0.15% WRMS (JIS WTD) bei

331/3 Upm

Signal-Rausch-Verhältnis > 55 dB

USB-Anschluss A/D, D/A

16 bit, 44.1kHz/48kHz USB 1.1 für WINDOWS, MAC

OSX

Wie Sie den Hersteller erreichen

DGC GmbH Graf-Zeppelin-Str. 7 D-86899 Landsberg

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.

Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.

DUAL DTJ 301 USB

avec connexion USB

Manuel d'utilisation

Platine tourne-disque DJ

Avant-propos

Ce manuel d'utilisation vous aide en vue d'une utilisation

• conforme aux prescriptions et

• sûre

de votre platine tourne-disque DTJ 301 USB, désignée ci-après par le terme « platine tourne-disque » ou « appareil ».

Veuillez tenir compte du logiciel Audacity sur le CD et des remarques relatives à l'utilisation du port USB à la page 17.

Groupe ciblé par ce manuel d'utilisation

Le manuel d'utilisation s'adresse à chaque personne qui

• installe,

• utilise,

• nettoie

• ou élimine la platine tourne-disque.

Caractéristiques de présentation de ce manuel d'utilisation

Divers éléments du manuel d'utilisation sont munis de caractéristiques de présentation définies. Ainsi, vous pourrez rapidement vous rendre compte s'il s'agit

de texte normal,

• d'énumérations ou Î d'étapes de manipulation.

Installer le logiciel Audacity® fourni avant la mise en service de l'appareil sur le PC ou l'ordinateur MAC.

Tous les noms de marques et de produits cités sont des marques de fabrique ou des marques déposées des fabricants correspondants.

Table des matières

Consignes de sécurité et installation de la platine

tourne-disque..................................................................... 4

Consignes de sécurité......................................................... 4

Installation ........................................................................... 5

Description de la platine tourne-disque.......................... 7

Volume de livraison ............................................................. 7

Principales fonctions............................................................ 7

Face avant de l'appareil....................................................... 8

Préparatifs.......................................................................... 9

Plateau ................................................................................ 9

Revêtement du plateau (tapis en caoutchouc).................... 9

Adaptateur de centrage....................................................... 9

Montage de la coquille du bras de lecture........................... 9

Bras de lecture : .................................................................. 9

Montage du contrepoids.................................................... 10

Réglage de l'équilibre horizontal et de la pression de

l'aiguille.............................................................................. 10

Réglage antipatinage..........................................................11

Le capot :............................................................................11

Raccordement de la platine tourne-disque............................ 12

Raccordement à l'amplificateur ......................................... 13

Raccordement à l'ordinateur ............................................. 13

Raccordement au secteur ................................................. 13

Réglage du sélecteur PHONO/LINE ................................. 13

Mise à la terre correcte...................................................... 13

Retirer / Mettre la protection de l'aiguille ........................... 14

Lecture d'un disque......................................................... 15

Procédure ..........................................................................15

Interruption de la lecture .................................................... 15

Lecture d'un disque 45 tours avec large trou central......... 16

Réglage fin de la vitesse « PITCH ADJ. » ......................... 16

Avant l'établissement de la connexion USB ................. 17

Configuration requise......................................................... 17

Numérisation de vos morceaux musicaux.................... 18

Installation du logiciel......................................................... 18

Raccordement de la platine tourne-disque ........................ 18

Configuration du logiciel ....................................................18

Enregistrement et mémorisation de la musique ................ 19

Nettoyage de la platine tourne-disque.................................. 20

Nettoyage de l'aiguille et du disque ................................... 20

Changement de l'aiguille.................................................... 20

Montage de la cartouche..................................................... 21

Comment remédier aux erreurs ..................................... 22

Problèmes avec l'appareil.................................................. 22

Caractéristiques techniques........................................... 23

Contacter le fabricant...................................................... 24

Consignes d'élimination .................................................24

Consignes de sécurité et installation de la platine tourne-disque

Consignes de sécurité et installation de la platine tournedisque

Veuillez lire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Respectez toujours tous les avertissements et consignes de ce manuel d'utilisation, ainsi que ceux figurant au dos de l'appareil.

Consignes de sécurité

Attention !

• L'appareil doit uniquement être raccordé à une tension secteur de 230 V~, 50 Hz. N'essayez jamais d'utiliser l'appareil avec une autre tension.

• La fiche secteur doit seulement être raccordée après la fin de l'installation conforme aux prescriptions.

• Si la fiche secteur est défectueuse ou si l'appareil présente d'autres dommages, il est interdit de mettre l'appareil en marche.

• Lors du débranchement du cordon d'alimentation de la prise de courant, tirer sur la fiche d'alimentation - et non sur le câble.

• Evitez le contact de l'appareil avec l'eau ou l'humidité.

• Ne mettez pas l'appareil en service à proximité de

baignoires, de piscines ou autres jets d'eau.

• Ne posez pas de récipient contenant des liquides, p. ex. vases à fleurs, sur l'appareil. Ils pourraient se renverser et le liquide qui s'écoule risquerait d'entraîner des dommages considérables ou même un choc électrique.

• Si des corps étrangers ou un liquide devaient parvenir dans l'appareil, débranchez immédiatement la fiche secteur de la prise de courant. Faites vérifier l'appareil par un spécialiste qualifié avant de le remettre en service. Danger de choc électrique en cas d'ouverture du boîtier.

• N'ouvrez pas le boîtier. Danger de choc électrique en cas d'ouverture du boîtier.

• N'essayez jamais de réparer vous-même un appareil défectueux. Adressez-vous toujours à nos points de service après-vente.

• N'ouvrez en aucun cas l'appareil – seul un spécialiste doit l'ouvrir.

• Des corps étrangers, p. ex. aiguilles, pièces de monnaie, etc., ne doivent pas tomber à l'intérieur de l'appareil.

Consignes de sécurité et installation de la platine tourne-disque

• Veillez également à ne pas toucher les contacts situés au dos de l'appareil avec des objets métalliques ou avec les doigts. Ceci peut occasionner des courtcircuits.

• Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil.

• Ne laissez jamais des enfants utiliser cet appareil sans surveillance.

• Faites effectuer les travaux de maintenance uniquement par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres personnes en danger.

• L'appareil reste branché au réseau électrique, même lorsqu'il est éteint. Débranchez la fiche secteur de la prise de courant si vous n'utilisez pas l'appareil pendant une période prolongée. Tirez sur la fiche et non pas sur le câble.

• N'écoutez pas des CD ou la radio avec un volume trop élevé, car cela pourrait entraîner des troubles auditifs durables.

Installation

• La platine tourne-disque ne doit être placée que sur une surface horizontale stable, exempte de vibrations.

• N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs. Evitez l'ensoleillement direct et les emplacements exposés à une quantité exceptionnelle de poussières.

• Vous ne devez utiliser l'appareil qu'en position horizontale.

• Éloignez la platine des appareils qui génèrent un fort champ magnétique.

• Ne posez pas d'objets lourds sur l'appareil.

• L'appareil ne doit pas être installé dans des locaux

avec un taux d'humidité de l'air élevé, p. ex. cuisine ou sauna, étant donné que des dépôts d'eau de condensation risqueraient d'endommager l'appareil. L'appareil est prévu pour un fonctionnement dans un environnement sec et au sein d'un climat tempéré, et ne doit pas être exposé aux gouttes d'eau ni aux projections d'eau.

• Éloignez la platine des appareils qui génèrent un fort champ magnétique.

Consignes de sécurité et installation de la platine tourne-disque

• Lorsque vous déplacez l'appareil d'un environnement froid vers un environnement chaud, de l'humidité peut se former à l'intérieur de l'appareil. Dans ce cas, attendez environ une heure avant de mettre l'appareil en marche.

• Posez le câble d'alimentation de manière à éviter tous risques de trébuchement.

• Raccordez l'appareil uniquement à une prise de courant avec mise à la terre ! La prise doit être située le plus près possible de l'appareil.

• Pour le raccordement au secteur, enfoncer complètement la fiche secteur dans la prise.

• Utiliser un raccordement secteur approprié et éviter d'utiliser des multiprises !

• Ne pas toucher la fiche d'alimentation avec les mains mouillées, risque d'électrocution !

• En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, retirer immédiatement la fiche d'alimentation de la prise !

• Débranchez la fiche secteur si un orage menace.

• Débranchez la fiche secteur si l'appareil n'est pas

utilisé sur une période prolongée, p. ex. avant d'entreprendre un voyage.

• Un volume trop élevé, surtout lors de l'utilisation de casques, peut conduire à des dommages auditifs.

Description de la platine tourne-disque

Description de la platine tournedisque

Volume de livraison

Retirez l'appareil et tous ses accessoires de l'emballage. Conservez le carton et tous les éléments de l'emballage

pour un éventuel transport ultérieur Veuillez vérifier que tous les accessoires mentionnés ci-

dessous sont présents :

• la platine tourne-disque,

• le plateau,

• la cartouche avec l'aiguille,

• l'éclairage de l'aiguille,

• le contrepoids,

• le tapis en caoutchouc,

• le capot à 2 charnières

• l'adaptateur de centrage (adaptateur pour maxi-45T),

• le CD logiciel,

• le câble de connexion audio et USB,

• le présent manuel d'utilisation.

Principales fonctions

• Cet appareil vous permet de lire des disques 33 et 45 tours.

• Cet appareil a été conçu pour le scratch.

• L'appareil est équipé d'un moteur à entraînement

direct avec démarrage rapide et arrêt rapide (< 1 s).

• La platine tourne-disque est dotée d'un sélecteur de réglage de la sensibilité/préamplificateur intégré ; elle peut ainsi être raccordée à une entrée phono ou audio (AUX-In).

• Le port USB et le logiciel Audacity vous permettent de transférer vos disques vinyles sur un PC pour les numériser.

Description de la platine tourne-disque

Face avant de l'appareil

1 Logement de l'adaptateur de centrage

(adaptateur pour maxi-45T)

2 Points stroboscopiques, 4 rangs

3 Axe du plateau

4 Lampe stroboscope

5 POWER ON/OFF : bouton de mise

sous/hors tension

6 START/STOP : bouton marche/arrêt

7 Porte-cellule

8 Bague filetée pour porte-cellule

9 Bras de lecture

10 SPEED 33 : touche de vitesse 33 tours

11 SPEED 45 : touche de vitesse 45 tours

12 PITCH ADJ. : curseur pour réglage fin de la vitesse

(+10 % …-10 %)

13 Levier du lève-bras

14 Repose-bras avec serre-bras

15 Réglage antipatinage

16 Contrepoids

17 Logement pour aiguille de rechange

18 Anneau gradué du contrepoids

19 Plateau avec tapis en caoutchouc

20 Port USB

21 Sélecteur PHONO/LINE

22 GROUND : borne de mise à la terre

23 Sorties à droite, à gauche pour connecteur audio,

cinch

Préparatifs

Avant tout montage, vérifiez si les accessoires sont au complet.

Plateau

Montez le plateau avec précaution sur l'axe du plateau 3.

Revêtement du plateau (tapis en caoutchouc)

Posez le revêtement du plateau du bon côté sur le plateau.

Adaptateur de centrage

L'adaptateur de centrage est utilisé par exemple pour les disques 45 tours qui ne sont pas munis de support de centrage. Si l'adaptateur de centrage n'est pas utilisé, il peut être placé sur le logement 1 prévu à cet effet.

Montage de la coquille du bras de lecture

Montez la coquille du bras de lecture 1 dans le logement prévu à cet effet sur le bras de lecture 3, comme illustré.

Tout en maintenant la coquille du bras de lecture à l'horizontale, fixez la coquille sur le bras de lecture en tournant la bague filetée 2 dans le sens des aiguilles d'une montre.

Bras de lecture :

Pour le transport, le bras de lecture est bloqué sur le repose-bras à l'aide d'un serre-bras. Desserrez le serrebras 14 avant la première mise en service. En cas de transport ultérieur, le bras de lecture doit être à nouveau bloqué sur le repose-bras à l'aide du serre-bras 14 pour éviter tout dommage du aux vibrations.

Préparatifs

Montage du contrepoids

Le contrepoids 2 est vissé, comme illustré, sur le bras de lecture 1.

Réglage de l'équilibre horizontal et de la pression de l'aiguille

Î Retirez le cache de protection de l’aiguille (si la

cartouche est équipée d'un cache de protection amovible). Lors de cette opération, veillez à ne pas toucher la pointe de l'aiguille avec les doigts.

Î Libérez le bras de lecture 9 en desserrant le serre-

bras 14 et levez-le du repose-bras.

Î Tournez le contrepoids dans le sens des aiguilles

d'une montre (sens de la flèche illustré ci-dessus) ou dans le sens contraire des aiguilles jusqu'à ce que le bras de lecture soit à peu près équilibré ; il doit flotter librement.

Remarque :

• Le fait de tourner davantage le contrepoids dans le sens des aiguilles d'une montre provoque la descente de la cartouche.

• Le fait de tourner davantage le contrepoids dans le sens contraire des aiguilles provoque la levée de la cartouche.

Lors du réglage de l'équilibre « 0 » horizontal, veillez à ce que l'aiguille de lecture n'entre pas en contact avec la feutrine ou d'autres objets.

Î Après avoir équilibré le bras de lecture

horizontalement, bloquez-le provisoirement sur le repose-bras à l'aide du serre-bras 14.

Î Maintenez le contrepoids en place avec une main et

tournez uniquement l'anneau de réglage du contrepoids jusqu'à ce que le « 0 » s'aligne avec la ligne médiane sur l'arrière du bras de lecture.

Î Le réglage de l'équilibre « 0 » horizontal est terminé.

Î Après le réglage de l'équilibre « 0 » horizontal,

tournez le contrepoids dans le sens des aiguilles d'une montre (sens de la flèche) afin d'obtenir la pression d'appui correcte.

Préparatifs

Étant donné que l'anneau de réglage de la pression d'appui tourne en même temps que le contrepoids, vous pouvez lire la pression d'appui directement sur l'anneau gradué.

Remarque :

Il est recommandé d'utiliser une pression d'appui de 2 grammes pour la cartouche fournie. En cas de doute,veuillez vous en tenir à la recommandation du fabricant de la cartouche.

Réglage antipatinage

L'antipatinage empêche que le bras de lecture ne dérape en travers du disque vinyle sous l'effet de la force centripète due à la rotation du plateau.

Réglez le bouton de réglage de l'antipatinage 15 sur la même valeur que la pression d'appui.

Le capot :

Les charnières sont déjà montées dans le capot. Logez le capot avec les charnières dans les rainures de l'appareil prévues à cet effet.

Raccordement de la platine tourne-disque

1 – Sélecteur PHONO/LINE 2 – GROUND (mise à la terre)

Raccordement de la platine tourne-disque

Raccordement à l'amplificateur

Î Branchez les câbles audio aux prises RCA OUTPUT

23 et aux prises LINE/AUX ou Phono de l'amplificateur.

Remarque :

Lors de cette opération, faites attention à raccorder correctement les canaux gauche et droit (rouge = canal droit, blanc = canal gauche).

Raccordement à l'ordinateur

Î Raccordez le port USB 20 à un emplacement USB

libre de votre ordinateur. Pour cela, veuillez tenir compte des remarques page 17.

Raccordement au secteur

Î Branchez la fiche secteur à une prise de courant.

Réglage du sélecteur PHONO/LINE

Î Réglez le sélecteur PHONO/LINE  sur PHONO

lorsque la platine tourne-disque est raccordée aux prises PHONO,

Î Réglez le sélecteur PHONO/LINE  sur LINE

lorsque la platine tourne-disque est raccordée aux prises LINE.

Mise à la terre correcte

Assurez-vous que la borne de mise à la terre 2 GROUND est parfaitement raccordée à l'amplificateur ou au récepteur (pupitre de mixage). Un bourdonnement peut se produire si cette connexion n'est pas établie ou si elle est desserrée.

Raccordement de la platine tourne-disque

Retirer / Mettre la protection de l'aiguille

Î Avant la lecture d'un disque, il est nécessaire de

retirer la protection de l'aiguille de la tête de lecture . Retirez la protection vers l'avant.

Î Pour protéger l'aiguille, il est conseillé de mettre à

nouveau la protection après la lecture.

Lecture d'un disque

Procédure

Î Mettez un disque vinyle sur la platine tourne-disque.

Î Mettez le bouton de mise sous/hors tension 5 sur la

position « ON » (mise sous tension).

Î L'affichage à LED de la touche de sélection de

vitesse 10 (33 tours) et la lampe stroboscope 4 s'allument.

Remarque :

Les touches de sélection SPEED vous permettent de sélectionner la vitesse de lecture du disque.

Î Retirez la protection de l'aiguille (si la cartouche est

équipée d'une protection amovible).

Î Desserrez le serre-bras 14.

Î Appuyez sur le bouton Start/Stop 6. La platine

tourne-disque 19 commence à tourner.

Î Levez le levier du lève-bras 13.

Î Abaissez le levier du lève-bras 13. Le bras de

lecture s'abaisse lentement sur le disque et la lecture commence.

Î Une fois la lecture terminée, montez et ramenez le

bras de lecture sur le repose-bras 14 puis bloquez-le avec le serre-bras.

Î Appuyez sur le bouton Start/Stop 6.

Î Mettez le bouton de mise sous/hors tension 5 sur la

position « OFF » (hors tension) une fois que le frein électronique a arrêté le plateau.

Remarque :

Le frein électronique ne fonctionnera pas si le bouton de mise sous/hors tension est mis sur la position « OFF » (mise hors tension) avant d'avoir appuyé sur le bouton Start/Stop.

Interruption de la lecture

Î Levez le levier du lève-bras 13.

L'aiguille de lecture se soulève du disque.

Î Pivotez le bras de lecture 9 au-dessus du sillon

désiré.

Lecture d'un disque

Lecture d'un disque 45 tours avec large trou central

Î Placez l'adaptateur pour disques 45 tours 1 sur l'axe

du plateau 3.

Î Appuyez sur la touche de sélection SPEED 11.

Réglage fin de la vitesse « PITCH ADJ. »

Lorsque le curseur 12 est placé au milieu lors de la mise sous tension, l'éclairage à LED vert des touches SPEED 10 et 11 s'allume et indique la vitesse sélectionnée (soit 33-1/3, soit 45 tours). La vitesse peut être réglée à l'aide du curseur 12 dans une plage comprise entre -10 % et + 10 %.

Î Déplacez le curseur 12 vers le haut pour réduire la

vitesse ou vers le bas pour l'augmenter.

Les chiffres de l'échelle graduée indiquent des pourcentages approximatifs pour le réglage de la vitesse.

Si l'une des quatre rangées de points stroboscopiques 2 semble immobile sur le bord du plateau, cela indique l'écart de vitesse correspondant (ou vitesse nominale).

Remarque :

L'éclairage du stroboscope de cette platine tournedisques utilise une lampe stroboscope à LED qui est synchronisée avec la fréquence précise du quartz.

Le réglage fin de la vitesse doit être effectué sous l'éclairage de cette lampe à LED.

Avant l'établissement de la connexion USB

Configuration requise

Avant de procéder à la connexion, assurez-vous que votre système informatique remplit bien les conditions suivantes :

• Intel Pentium ou AMD Athlon, 1 GHz ou plus

• (ou ordinateur MAC correspondant)

• Port USB 1.1 ou USB 2.0 (2.0 recommandé)

• Système d'exploitation Windows 2000/XP ou une

version plus récente, MAC OSX ou une version plus récente

• Carte son compatible

• Mémoire de travail > à 512 Mo

• Graveur de CD ou de DVD pour la réalisation de CD

audio

• Haut-parleurs, souris

• Mémoire disque dur libre de 10 Mo pour l'installation

du logiciel

• Mémoire disque dur libre supplémentaire pour la numérisation de votre musique

Remarque :

• Installer le logiciel Audacity® fourni avant la mise en service de l'appareil sur le PC ou l'ordinateur MAC.

• Le logiciel Audacity® est un gratuiciel. Veuillez vérifier sur la page d'accueil si une mise à jour est disponible. Le cas échéant, une version actuelle ou des mises à jour sont disponibles sur le site Internet http://audacity.sourceforge.net.

Numérisation de vos morceaux musicaux

Installation du logiciel

Démarrez votre ordinateur, insérez le CD et installez le logiciel Audacity.

Veuillez consulter la page d'accueil pour voir si une mise à jour est disponible (http://audacity.sourceforge.net installez le cas échéant la mise à jour.

Raccordement de la platine tournedisque

Raccordez le port USB 20 de la platine tourne-disque à un emplacement USB libre de votre ordinateur.

Configuration du logiciel

1. Démarrez le logiciel Audacity.

2. Sélectionnez dans le menu [Éditer] et [Préférences] : angl. [Edit], [Preferences]. La fenêtre des préférences du logiciel s'ouvre.

) et

3. Cliquez sur l'onglet [E/S audio], angl. [Audio I/O].

4. Sélectionnez comme appareil de lecture [Playback] votre carte son interne dans le menu déroulant [Device].

5. Sélectionnez comme appareil d'enregistrement USB Audio CODEC ou « Microsoft Sound Mapper Input » dans le menu déroulant [Device].

6. Sélectionnez les canaux [Channels] (2 Stereo).

7. Cochez [Software Playthrough].

8. Cliquez sur OK.

Numérisation de vos morceaux musicaux

Enregistrement et mémorisation de la musique

1. Démarrez la lecture.

2. Cliquez sur la touche d'enregistrement rouge au niveau du logiciel.

3. Cliquez sur la touche bleue PAUSE pour interrompre temporairement l'enregistrement.

4. Cliquez sur la touche jaune STOP pour arrêter l'enregistrement.

5. Cliquez sur la touche verte PLAY pour lire votre enregistrement.

6. Cliquez sur FICHIER et sélectionnez les paramètres pour la mémorisation et l'exportation de l'enregistrement (WAV).

Remarque :

Le CD du logiciel fournit également des instructions détaillées concernant le logiciel Audacity.

Nettoyage de la platine tourne-disque

Electrocution !

Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante.

Attention !

N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence. Utilisez uniquement les produits de nettoyage prévus à cet effet (antistatiques) pour nettoyer votre appareil et vos disques vinyles. Ils sont disponibles dans les commerces spécialisés.

Î Nettoyez le boîtier à l'aide d'un chiffon doux

légèrement humide.

Nettoyage de l'aiguille et du disque

Avant toute lecture, l'aiguille et le disque doivent toujours être nettoyés, pour éviter qu'ils soient usés prématurément.

Î Passez un pinceau sur l'aiguille, de l'arrière vers

l'avant.

Changement de l'aiguille

L'aiguille de lecture subit une usure naturelle à l'usage. Nous vous recommandons donc de contrôler régulièrement son état, au bout de 500 heures de service pour les aiguilles de diamant.

Remarque :

Les aiguilles de lecture usées ou endommagées (brisées) détruisent les disques.

Remplacez l'aiguille uniquement par le même modèle.

Î Tirez l'aiguille de lecture de biais et vers le bas. Î Pour remonter de l'aiguille de lecture, procédez à la

même opération en sens inverse.

Î Passez un chiffon de manière légèrement oblique

sur le disque.

Nettoyage de la platine tourne-disque

Montage de la cartouche

Î Avant de procéder au montage de la cartouche,

veuillez lire attentivement les instructions du fabricant de la cartouche.

Î Pour le montage, posez la protection sur l'aiguille

afin de ne pas endommager la pointe.

Î Raccordez les fils de connexion avec les broches de

connexion de la cartouche.

Î Sur la plupart des cartouches, les connexions sont

repérées par des couleurs. Raccordez chaque fil de connexion avec la broche de la même couleur.

Blanc (L+) canal gauche, pôle plus

Bleu (L-) canal gauche, pôle moins

Rouge (R+) canal droit, pôle plus

Vert (R-) canal droit, pôle moins

Î Fixez la cartouche sur la coquille du bras de lecture

à l'aide des vis fournies.

Remarque :

Utilisez le poids supplémentaire de la coquille uniquement avec une cartouche de faible poids (< 6,0 g.)

Comment remédier aux erreurs

Si l'appareil ne fonctionne pas comme prévu, contrôlez-le au moyen des tableaux suivants.

Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant.

Problèmes avec l'appareil

Problème Cause possible / remède

Le bras de lecture saute les pistes, glisse sur le disque ou ne bouge pas

La platine tourne-disque n'est pas à l'horizontale. Placez la platine tourne-disque sur une surface horizontale. Le disque est sale ou rayé. Nettoyez le disque avec l'accessoire adéquat ou passez un autre disque.

Problème Cause possible / remède

Mauvaise qualité du son, nombreux parasites, déraillement du son, etc.

La vitesse n'est pas appropriée.

Le son est trop faible ou trop fort, il est déformé.

L'aiguille est sale ou usée. À l'aide d'un pinceau, nettoyez l'aiguille ou bien changez-la.

Le disque est sale ou rayé. Nettoyez le disque avec l'accessoire adéquat.

Réglez la vitesse en fonction des données figurant sur le disque. (33 tr/min ou 45 tr/min)

La platine tourne-disque n'est pas raccordée à la bonne entrée.

(Voir page 12)

Caractéristiques techniques

Dimensions (largeur x hauteur x profondeur) :

Poids : (sans piles)

Moteur : moteur à courant alternatif, à

Durée de la marche/l'arrêt :

Tension : Courant alternatif 230 V , 50 Hz

Puissance absorbée : 11 W

Conditions ambiantes : +5 °C à +35 °C

Scintillement et pleurage : Domaine de

transmission :

Aiguille de lecture : aiguille de diamant

Longueur effective du bras de lecture :

450 mm x 139 mm x 350 mm

5,36 kg

entraînement direct, 2 phases, 8 pôles

< 1 s

45 % à 85 % d'humidité relative (non condensée)

< ± 0,15 % DIN/WTD à 3 kHz 20 Hz – 19 kHz

220 mm

Porte-à-faux : 10 mm

Gamme des fréquences : 20 Hz – 20 kHz

Séparation des canaux > 15 dB

Sortie phono 1,5~3,6 mV à 1 kHz 5 cm/s

Sortie ligne 90~216 mV à 1 kHz 5 cm/s

WOW, Flutter < 0,15 % WRMS (JIS WTD) à

33 1/3 tr/min

Rapport signal/bruit > 55 dB

Port USB A/N, N/A

16 bits, 44,1 kHz/48 kHz USB 1.1 pour WINDOWS, MAC

OSX

Contacter le fabricant

DGC GmbH Graf-Zeppelin-Str. 7 D-86899 Landsberg

Consignes d'élimination

Elimination de l'emballage

Votre nouvel appareil a été protégé par un emballage lors de son acheminement. Tous les matériaux utilisés sont compatibles avec l'environnement et recyclables.

Veuillez apporter votre contribution et éliminez l'emballage de façon respectueuse de l'environnement.

Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale.

Danger d'étouffement !

Ne laissez pas l'emballage et ses éléments à des enfants.

Danger d'étouffement par les films ou d'autres matériaux d'emballage.

Élimination de l'appareil

Les appareils usagés ne sont pas des déchets sans valeur. Une élimination respectueuse de l'environnement permet de recycler des matières brutes précieuses. Renseignez auprès de l'administration de votre ville ou de votre commune concernant les possibilités d'une élimination réglementaire et respectueuse de l'environnement de l'appareil.

Cet appareil est marqué selon la directive 2002/96/CE concernant les appareils électriques et électroniques usagés (WEEE). Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le biais des ordures ménagères ordinaires ; il doit être remis à un point de collecte prévoyant le recyclage d'appareils électriques et électroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matériaux sont recyclables conformément à leur marquage. Avec la réutilisation, le recyclage des matériaux ou d'autres formes de recyclage d'appareils usagés, vous apportez une contribution importante à la protection de notre environnement.

Danger de mort !

Débranchez la fiche secteur sur les appareils, qui ne sont plus utilisés. Déconnectez le câble d'alimentation et débranchez-le avec la fiche.

Giradischi DJ

con connessione USB

Istruzioni d'uso

DUAL DTJ 301 USB

Premessa

Questo manuale aiuta a usare

• in modo sicuro e conforme

• a quanto prescritto

il giradischi DTJ 301 USB, qui di seguito chiamato giradischi o apparecchio.

Seguire le indicazione del software Audacity sul CD e le note sull'utilizzo della connessione USB a pag. 17.

Destinatari di queste istruzioni d’uso

Le istruzioni d'uso sono rivolte a chiunque

• installi,

• utilizzano,

• puliscono

• o smaltisca il giradischi.

Tutti i nomi dei marchi e dei prodotti sono marchi di fabbrica o marchi registrati dei rispettivi produttori.

Caratteristiche grafiche di queste istruzioni d’uso

Diversi elementi del manuale sono contrassegnati con simboli particolari. In questo modo risulta facile capire se si tratta di

testo normale,

• elenchi o Î istruzioni operative.

Installare sul PC o sul MAC il software Audacity® fornito insieme, prima del collegamento e della messa in funzione dell'apparecchio.

Indice

Sicurezza e montaggio del giradischi ............................. 4

Sicurezza............................................................................. 4

Installazione......................................................................... 5

Descrizione del giradischi ................................................ 7

Confezione .......................................................................... 7

Caratteristiche particolari..................................................... 7

Lato anteriore dell’apparecchio ........................................... 8

Come preparare il giradischi per l'uso ............................ 9

Piatto giradischi ................................................................... 9

Rivestimento del piatto giradischi (base di gomma)............ 9

Dischetto di centraggio........................................................ 9

Montare la testina del braccio del pick-up ........................... 9

Braccio del pick-up: ............................................................. 9

Applicare il contrappeso .................................................... 10

Regolare il balance orizzontale e la pressione

di appoggio........................................................................ 10

Regolazione anti-skating ....................................................11

Il coperchio: ........................................................................11

Collegamento del giradischi........................................... 12

Collegamento all'amplificatore........................................... 13

Collegamento al computer................................................. 13

Collegamento alla rete....................................................... 13

Come regolare l'interruttore PHONO/LINE........................ 13

Come collegare correttamente la messa a terra

(GROUND) ........................................................................ 13

Rimozione/applicazione della calotta protettiva

della puntina ...................................................................... 14

Riproduzione di un disco................................................ 15

Procedimento..................................................................... 15

Interruzione della riproduzione .......................................... 15

Riproduzione di un disco a 45 giri/min con foro centrale

grande................................................................................ 16

Regolazione precisa del numero di giri PITCH ADJ. ......... 16

Prima di creare la connessione USB .............................17

Configurazione di sistema ................................................. 17

Come digitalizzare la musica.......................................... 18

Installazione software ........................................................18

Collegare il giradischi......................................................... 18

Inizializzazione del software ..............................................18

Registrazione e memorizzazione della musica.................. 19

Come pulire il giradischi ................................................. 20

Pulizia della puntina e del disco......................................... 20

Sostituzione della puntina.................................................. 20

Montaggio di un sistema pick-up..........................................21

Come eliminare le anomalie ........................................... 22

Problemi con l'apparecchio................................................ 22

Dati tecnici........................................................................ 23

Come contattare il produttore ........................................24

Indicazioni per lo smaltimento .......................................24

Sicurezza e montaggio del giradischi

Leggere attentamente le norme di sicurezza e conservarle per eventuali consultazioni successive. Seguire sempre tutte le avvertenze e istruzioni di questo manuale e riportare sul retro dell'apparecchio.

Sicurezza

Attenzione!

• L'apparecchio può solo essere collegato ad una tensione di rete di 230 V~, 50 Hz. Non cercate mai di far funzionare l'apparecchio con un'altra tensione.

• La spina di alimentazione deve essere collegata solo dopo aver terminato l'installazione a norma.

• Se la spina è difettosa o se l'apparecchio presenta altri danni, non deve essere messo in funzione.

• Quando si stacca il cavo di rete dalla presa, tirare afferrando la spina e non il cavo.

• Evitare il contatto dell'apparecchio con acqua o umidità.

• Non mettere in funzione l'apparecchio nelle vicinanze di vasche da bagno, piscine o dove si formano spruzzi d'acqua.

• Non mettere mai contenitori con liquidi, es. vasi di fiori, sull'apparecchio. Potrebbero rovesciarsi e il liquido fuoriuscito potrebbe provocare danni considerevoli o il rischio di scossa elettrica.

• Qualora corpi estranei o liquidi penetrassero nell'apparecchio, scollegare immediatamente la spina dalla presa di corrente. Fare controllare l'apparecchio da personale specializzato qualificato, prima di rimetterlo in funzione. In caso contrario, c'è il rischio di subire una scossa elettrica.

• Non aprire il contenitore. In caso contrario, c'è il rischio di subire una scossa elettrica.

• Non cercare mai di riparare da soli un apparecchio difettoso. Rivolgersi sempre ad uno dei nostri centri di assistenza clienti.

• Non aprite l'apparecchio in nessun caso - è consentito solo a un tecnico esperto.

• Corpi estranei, ad es. aghi, monete, ecc., non devono cadere all'interno dell'apparecchio.

• Non toccare i contatti di collegamento con oggetti metallici o con le dita. Si possono verificare cortocircuiti.

Sicurezza e montaggio del giradischi

• Non si devono posare fonti di combustione libere, come ad es. candele accese sull'apparecchio.

• Non permettete mai che i bambini utilizzino da soli l'apparecchio.

• Fare eseguire i lavori di manutenzione sempre da personale specializzato qualificato. Altrimenti si mette in pericolo se stessi e gli altri.

• Anche se spento in modalità standby, l’apparecchio rimane collegato alla rete elettrica. Staccare la spina dalla presa elettrica, nel caso non doveste usare l’apparecchio per lungo tempo. Tirare tenendo la spina e non il cavo.

• Non ascoltare la radio o i dischi a un volume troppo alto. Può danneggiare l'udito in modo permanente.

Installazione

• Il giradischi può essere installato soltanto su una superficie orizzontale stabile, priva di vibrazioni.

• Non collocare l’apparecchio vicino a fonti di calore come radiatori. Evitare i raggi solari diretti e i luoghi con polvere eccessiva.

• Durante l'utilizzo, l'apparecchio deve essere sempre in posizione orizzontale.

• Tenere l'apparecchio lontano da apparecchi che producono forti campi magnetici.

• Non posare oggetti pesanti sull'apparecchio.

• Il posto ove collocare l'apparecchio non deve essere

scelto in ambienti ad umidità elevata, ad es. cucine o saune, perché la formazione di acqua di condensa può provocare danni all'apparecchio. L'apparecchio è destinato all'uso in ambiente asciutto e con clima mite e non deve essere esposto a gocciolamenti o spruzzi d'acqua.

• Tenere l'apparecchio lontano da apparecchi che producono forti campi magnetici.

Sicurezza e montaggio del giradischi

• Quando si sposta l'apparecchio da un ambiente freddo a uno caldo, è possibile che al suo interno si formi della condensa. In questo caso attendere circa un'ora, prima di mettere in funzione l'apparecchio.

• Posare il cavo di alimentazione in modo da evitare che qualcuno si inciampi.

• Collegare l'apparecchio solo ad una presa di rete con collegamento a terra! La presa deve trovarsi il più possibile vicino all'apparecchio.

• Per il collegamento alla rete, inserire completamente la spina nella presa.

• Usare un allacciamento alla rete adatto e facilmente accessibile e non usare prese multiple!

• Non afferrare la spina di rete con le mani bagnate: pericolo di scossa elettrica!

• In caso di anomalie o formazione di fumo e odori nell'involucro, staccare subito la spina dalla presa!

• Estrarre la spina prima di un temporale.

• Se l'apparecchio non viene usato per lungo tempo,

ad esempio nel caso di un lungo viaggio, estrarre la spina.

• Un volume troppo alto, in particolare se si usano le cuffie, può provocare danni all'udito.

Descrizione del giradischi

Confezione

Estrarre l'apparecchio e tutti gli accessori dall'imballaggio.

Conservare il cartone e il materiale d'imballaggio, per poter reimballare l'apparecchio in modo sicuro in caso di un successivo trasporto

Accertarsi che siano presenti tutti gli accessori di seguito elencati:

• il giradischi,

• piatto giradischi,

• sistema pick-up con puntina,

• illuminazione puntina,

• contrappeso,

• base di gomma,

• coperchio con 2 cerniere

• dischetto di centraggio (adattatore per EP da 7“),

• CD software,

• cavo USB e cavo di collegamento audio,

• il presente manuale d'uso.

Caratteristiche particolari

• Con questo apparecchio è possibile: riprodurre dischi da 33 e 45 giri.

• L'apparecchio è adatto allo scratch.

• L'apparecchio dispone di una trazione diretta (direct

drive) con avviamento rapido e funzione di arresto rapido (< 1s).

• Il giradischi ha un preamplificatore-equalizzatore incorporato e lo si può collegare sia a un ingresso phono, sia a un ingresso audio (AUX-In).

• Grazie alla connessione USB e al software Audacity è possibile trasferire i dischi sul proprio PC e digitalizzarli.

Descrizione del giradischi

Lato anteriore dell’apparecchio

1 Scomparto dischetto di centraggio

(adattatore per EP da 7“),

2 Luci stroboscopiche, 4 file

3 Perno piatto giradischi

4 Lampada stroboscopica

5 POWER ON/OFF: accensione/spegnimento

6 START/STOP: tasto Start/Stop

7 Portatestina

8 Anello filettato per portatestina

9 Braccio del pick-up

10 SPEED 33: tasto velocità per LP

11 SPEED 45: tasto velocità per single

12 PITCH ADJ.: cursore per regolazione pitch

(+10% …-10%)

13 Levetta per lift del braccio del pick-up

14 Sede braccio del pick-up con fissaggio

15 Regolazione anti-skating

16 Contrappeso

17 Sede per puntina di riserva

18 Scala per contrappeso

19 Piatto giradischi con base di gomma

20 Connessione USB

21 Interruttore PHONO/LINE

22 GROUND: collegamento a terra

23 Uscite destra, sinistra per collegamento audio,

connettore cinch

Come preparare il giradischi per l'uso

Prima del montaggio verificare che siano presenti tutti gli accessori.

Piatto giradischi

Posare con cautela il piatto giradischi sull'asse 3.

Rivestimento del piatto giradischi (base di gomma)

Posare il rivestimento di gomma sul piatto giradischi, nel punto corretto.

Dischetto di centraggio

Il dischetto di centraggio non è necessario ad es. per i dischi da 45 giri senza stella di centraggio. Se il dischetto di centraggio non viene usato, lo si può collocare nell’apposito scomparto 1.

Montare la testina del braccio del pick-up

Mentre la testina del braccio del pick-up 1 come raffigurato nella sede del braccio 3.

Fissare la testina sul braccio del pick-up girando l'anello filettato 2 in senso orario, mentre la testina rimane orizzontale.

Braccio del pick-up:

Per il trasporto il braccio del pick-up viene bloccato nella sede con il fissaggio. Svitare il fissaggio 14 prima di mettere in funzione l'apparecchio per la prima volta. Per un trasporto successivo il braccio del pick-up dovrebbe essere nuovamente bloccato con il fissaggio 14, per evitare danni causati da scosse.

Come preparare il giradischi per l'uso

Applicare il contrappeso

Il contrappeso 2 viene avvitato al braccio del pick-up 1 come raffigurato.

Regolare il balance orizzontale e la pressione di appoggio

Î Togliere la copertura della puntina, se il pick-up è

dotato di una copertura amovibile. Non toccare l'estremità della puntina con le dita.

Î Liberare il braccio del pick-up 9 svitando il fissaggio

14 e sollevare il braccio dalla sede.

Î Ruotare tutto il contrappeso in senso orario (nel

senso della freccia, come raffigurato sopra) oppure antiorario, finché il braccio del pick-up si posizioni all'incirca in orizzontale (sospeso liberamente).

Osservazione:

• Uno spostamento eccessivo in avanti del contrappeso ha come conseguenza un abbassamento sul lato del pick-up.

• Uno spostamento eccessivo all'indietro del contrappeso ha come conseguenza un sollevamento sul lato del pick-up.

Durante la regolazione del balance ”0” orizzontale evitare assolutamente qualsiasi contatto tra la puntina di riproduzione e il rivestimento del piatto giradischi o altri oggetti.

Î Dopo aver bilanciato in orizzontale il pick-up,

bloccarlo provvisoriamente con il fissaggio 14 nella relativa sede.

Î Tenere fermo il contrappeso con una mano e girare

soltanto l'anello di regolazione del contrappeso, finché lo "0" coincida con la linea centrale sul retro del braccio del pick-up.

Î La regolazione del balance “0” orizzontale è

terminata.

Î Dopo la regolazione del balance “0” orizzontale,

ruotare il contrappeso in senso orario (nel senso della freccia) e farlo coincidere con la pressione di appoggio corretta.

Come preparare il giradischi per l'uso

Poiché l'anello di regolazione della pressione di appoggio si muove insieme al contrappeso, la pressione di appoggio può essere letta direttamente sull'anello graduato.

Nota:

La pressione di appoggio consigliata per il sistema del pick-up è 2 grammi. In caso di dubbi, attenersi al suggerimento del costruttore del pick-up.

Regolazione anti-skating

L'anti-skating impedisce che il braccio scivoli trasversalmente sul piatto a causa delle forze centrifughe prodotte dalla rotazione del piatto giradischi.

Regolare il pulsante Antiskating 15 sullo stesso valore della pressione di appoggio.

Il coperchio:

Le cerniere sono già montate nel coperchio. Inserire il coperchio con le cerniere nelle cavità presenti nell'apparecchio previste per tale scopo.

Collegamento del giradischi

1 – Interruttore PHONO/LINE 2 – GROUND (messa a terra)

Collegamento del giradischi

Collegamento all'amplificatore

Î Collegare i cavi audio alle prese RCA OUTPUT 23 e

alle prese LINE/AUX o Phono dell'amplificatore.

Nota:

Collegare correttamente il canale sinistro e destro (rosso = canale destro, bianco = canale sinistro).

Collegamento al computer

Î Collegare la connessione USB 20 con una porta

USB libera del computer. Rispettare le note a pag.

17.

Collegamento alla rete

Î Inserire il connettore in una presa elettrica.

Come regolare l'interruttore PHONO/LINE

Î Regolare l'interruttore PHONO/LINE  su PHONO,

quando il giradischi è collegato alle prese PHONO,

Î Regolare l'interruttore PHONO/LINE  su LINE,

quando il giradischi è collegato alle prese LINE.

Come collegare correttamente la messa a terra (GROUND)

Accertarsi che il collegamento a terra 2 GROUND sia ben collegato all'amplificatore o al ricevitore (mixer). Se questo collegamento manca o è allentato, può percepirsi un ronzio.

Collegamento del giradischi

Rimozione/applicazione della calotta protettiva della puntina

Î Prima della riproduzione di un disco, occorre

rimuovere la calotta protettiva della puntina dal pickup. Estrarre la calotta in avanti.

Î Terminata la riproduzione di dischi, si consiglia di

riapplicare la calotta per la protezione della puntina.

Riproduzione di un disco

Procedimento

Î Posare un disco sul piatto giradischi.

Î Portare l'interruttore On/Off 5 nella posizione “ON”.

Î La spia LED del selettore velocità 10 (33 giri/min) e

la lampada stroboscopica 4 si accendono.

Osservazione:

Selezionare con i tasti SPEED la velocità con cui si desidera riprodurre il disco.

Î Togliere la protezione della puntina, se il pick-up è

dotato di una protezione amovibile.

Î Svitare il fissaggio 14.

Î Premere il tasto Start/Stop 6. Il piatto 19 inizia a

girare.

Î Alzare la levetta del lift 13.

Î Portare il braccio del pick-up 9 nel punto desiderato.

Î Al termine della riproduzione riportare il braccio del

pick-up nella sede 14 e bloccarlo nuovamente con il fissaggio.

Î Premere il pulsante Start/Stop 6.

Î Portare l'interruttore On/Off 5 nella posizione “OFF”,

dopo che il freno elettronico ha arrestato il disco.

Osservazione:

Il freno elettronico non funziona se l'interruttore On/Off viene disattivato prima di premere il tasto Start/Stop.

Interruzione della riproduzione

Î Alzare la levetta del lift 13.

In questo modo la puntina del pick-up si solleva dal disco.

Î Abbassare la levetta del lift 13. Il braccio del pick-up

si abbassa lentamente sul disco e la riproduzione inizia.

Riproduzione di un disco

Riproduzione di un disco a 45 giri/min con foro centrale grande

Î Inserire l'adattatore da 45 giri/min 1 sull'asse del

piatto 3.

Î Premere il selettore SPEED 11.

Regolazione precisa del numero di giri PITCH ADJ.

Quando si attiva l'alimentazione, se il cursore 12 si trova in posizione centrale, il LED verde dei tasti SPEED 10, 11 si accende e indica il numero di giri impostato (33-1/3 oppure 45 giri/min). Il numero di giri è regolabile con il cursore 12 in un campo da -10 % a + 10 %.

Î Spingere il cursore 12 verso l'alto, per ridurre il

numero di giri oppure verso il basso, per aumentarlo.

Le cifre sulla scala indicano le percentuali approssimative per la regolazione del numero di giri.

Se una delle quattro file di luci stroboscopiche 2 sul bordo del piatto sembra rimanere fissa, ciò indica che c'è una variazione nel numero di giri (rispetto al valore nominale).

Osservazione:

L'illuminazione stroboscopica di questo piatto utilizza una lampada stroboscopica a LED, che è sincronizzata con la frequenza precisa del quarzo.

La regolazione precisa del numero di giri deve essere eseguita sotto l'illuminazione di questa lampada LED.

Prima di creare la connessione USB

Configurazione di sistema

Prima della connessione verificare che il sistema operativo del computer abbia i seguenti requisiti:

• Intel Pentium o AMD Athlon, 1GHz o superiore

• (o computer MAC analogo)

• Connessione USB 1.1 o USB 2.0 (consigliata 2.0)

• Sistema operativo Windows 2000/XP o superiore

oppure MAC OSX o superiore

• Scheda audio compatibile

• Memoria di elaborazione > 512 MB

• Masterizzatore CD o DVD per la creazione di CD

audio

• Casse acustiche, mouse

• 10 MB di memoria libera su hard disk per

l'installazione del software

• Altra memoria libera sull'hard disk per la digitalizzazione della vostra musica

Nota:

• Installare sul PC o sul MAC il software Audacity® fornito insieme, prima del collegamento e della messa in funzione dell'apparecchio.

• Il software Audacity® è freeware. Controllare nella homepage se è disponibile un update. In http://audacity.sourceforge.net è presente all'occorrenza una versione recente o un aggiornamento.

Come digitalizzare la musica

Installazione software

Avviare il proprio computer, inserire il CD e installare il software audacity.

Controllate se sulla homepage è disponibile un aggiornamento (http://audacity.sourceforge.net eventualmente installarlo.

Collegare il giradischi

Collegare la connessione USB 20 del giradischi con una porta USB libera del computer.

Inizializzazione del software

1. Avviare il software Audacity.

2. Selezionare nel menu [Modifica] e [Impostazioni]: engl. [Edit], [Preferences]. Si apre una finestra delle impostazioni software.

) ed

3. Cliccare sulla linguetta [Audio E/A], engl. [Audio I/O].

4. Selezionare come apparecchio per la riproduzione [Playback] la propria scheda audio interna dal menu dropdown [Device].

5. Selezionare come apparecchio per la registrazione USB Audio CODEC oppure "Microsoft Sound Mapper Input" dal menu dropdown [Device].

6. Selezionare i canali [Channels] (2 Stereo).

7. Fare clic su [Software Playthrough], così che compaia un segno di spunta.

8. Cliccare su OK.

Come digitalizzare la musica

Registrazione e memorizzazione della musica

1. Avviare la riproduzione.

2. Cliccare sul tasto rosso di registrazione nel software.

3. Cliccare sul tasto azzurro PAUSE per interrompere provvisoriamente la riproduzione.

4. Per terminare la registrazione, cliccare sul tasto STOP giallo.

5. Per riprodurre la propria registrazione terminata, cliccare sul tasto PLAY verde.

6. Cliccare su FILE e scegliere i parametri di memorizzazione ed esportazione della registrazione (WAV).

Nota: Una guida dettagliata del software Audacity si trova

anche sul CD del software.

Come pulire il giradischi

Scossa elettrica!

Per evitare il pericolo di una scossa elettrica, non pulire l'apparecchio con un panno umido o con l'acqua corrente.

Attenzione!

Non usare spugne abrasive, polvere abrasiva e solventi come alcol o benzina. Per la pulizia dell'apparecchio e dei dischi utilizzare esclusivamente gli appositi detergenti (antistatici). È possibile reperirli presso rivenditori specializzati di accessori.

Î Pulire la custodia con un panno morbido, inumidito

con acqua.

Pulizia della puntina e del disco

Puntina e disco devono sempre essere puliti prima dell'esecuzione, per impedire un'usura prematura.

Î Con un pennello da pulizia, passare sulla puntina da

dietro in avanti.

Sostituzione della puntina

La puntina di riproduzione è esposta a usura naturale dovuta al processo di riproduzione. Consigliamo pertanto una verifica regolare che, nel caso di puntine di riproduzione di diamante, deve essere effettuata dopo min. 500 ore di funzionamento.

Nota:

Le puntine di riproduzione logore o danneggiate (scheggiate) rovinano i dischi.

Se occorre effettuare la sostituzione, usare nel limite del possibile puntine originali.

Î Estrarre la puntina di riproduzione in modo obliquo

verso il basso.

Î L’inserimento della puntina di riproduzione ha luogo

in sequenza inversa.

Î Per la pulizia del disco passare un panno per dischi

in modo leggermente obliquo sul disco stesso.

Come pulire il giradischi

Montaggio di un sistema pick-up

Î Prima del montaggio leggere le istruzioni del

costruttore del sistema pick-up.

Î Per il montaggio applicare la protezione della

puntina in modo da proteggerla da eventuali danni.

Î Collegare i fili ai pin del sistema pick-up. Î I collegamenti della maggior parte dei sistemi sono

contrassegnati da colori. Unire ogni fili con il pin dello stesso colore.

Bianco (L+) canale sinistro, polo positivo

Azzurro (L-) canale sinistro, polo negativo

Rosso (R+) canale destro, polo positivo

Verde (R-) canale destra, polo negativo

Î Fissare il sistema pick-up mediante le viti in

dotazione al braccio del pick-up.

Osservazione:

Utilizzare il peso supplementare per il braccio del pick-up solo con un pick-up leggero (< 6,0 g.)

Come eliminare le anomalie

Se l'apparecchio non funziona come previsto, effettuare una verifica utilizzando le seguenti tabelle.

Se non si riesce ad eliminare l'anomalia come sopra indicato, contattare la casa produttrice.

Problemi con l'apparecchio

Sintomo Possibile causa/rimedio

Il braccio del pick-up salta le tracce, scivola sopra il disco o non si muove

Il giradischi non è in posizione orizzontale. Collocare il giradischi su una superficie orizzontale. Il disco è sporco o graffiato. Pulire il disco con un detergente per dischi o riprodurre un altro disco.

Sintomo Possibile causa/rimedio

Qualità del suono scadente, forti rumori anomali, intermittenze nel suono, ecc.

Il numero di giri non è esatto. Impostare il numero di giri

Il suono è troppo basso o troppo forte e distorce.

La puntina è sporca o logora. Pulire la puntina con un pennello o sostituirla.

Il disco è sporco o impolverato. Pulire il disco con un detergente per dischi.

conformemente all’indicazione presente sul disco. (33 giri/min. o 45 giri/min.)

Il giradischi non è collegato al giusto ingresso.

(vedere pag. 12)

Dati tecnici

Dimensioni (larghezza x altezza x profondità):

Peso: (senza batterie)

Motore: a 8 poli, motore bifase a corrente

Tempo Start/Stop: < 1 s

Tensione: 230 V corrente alternata, 50 Hz

Potenza assorbita: 11 W

Condizioni ambientali: da +5°C a +35°C

Flutter: Banda di trasmissione:

Puntina di riproduzione: Puntina di diamante

Lunghezza effettiva del braccio del pick-up:

Sporgenza: 10 mm

Campo di frequenza: 20 Hz – 20 kHz

450 mm x 139 mm x 350 mm

5,36 Kg

continua DirectDrive

45 % - 85 % di umidità dell'aria relativa (che non condensa)

< ± 0,15 % DIN/WTD a 3 kHz 20 Hz – 19 kHz

220 mm

Separazione canale > 15 dB

Phono Output 1.5~3.6 mV a 1kHz 5 cm/s

Line Output 90~216mV a 1kHz 5 cm/s

WOW, flutter < 0.15% WRMS (JIS WTD) a

33 1/3 Upm

Rapporto segnale-rumore > 55 dB

Connessione USB A/D, D/A

16 bit, 44.1kHz/48kHz USB 1.1 per WINDOWS, MAC

OSX

Come contattare il produttore

DGC GmbH Graf-Zeppelin-Str. 7 D-86899 Landsberg

Indicazioni per lo smaltimento

Smaltimento dell'imballaggio

Durante il trasporto, il vostro nuovo apparecchio è stato protetto dall'imballaggio. Tutti i materiali usati sono ecologicamente compatibili e riutilizzabili.

Contribuite anche voi smaltendo l'imballaggio nel rispetto dell'ambiente.

Potete reperire informazioni sui sistemi di smaltimento presso il vostro rivenditore o il vostro centro di smaltimento comunale.

Pericolo di soffocamento!

Non lasciare l'imballaggio e relativi componenti ai bambini.

Esiste il pericolo di soffocamento a causa delle pellicole e di altri materiali di imballaggio.

Smaltimento dell'apparecchio

I vecchi apparecchi non sono rifiuti privi di valore. Grazie allo smaltimento nel rispetto dell’ambiente, è possibile recuperare materie prime utili. Informarsi presso la propria amministrazione cittadina o comunale circa le opportunità di smaltimento adeguato ed ecologico dell’apparecchio.

Questo apparecchio è contrassegnato in conformità alla direttiva 2002/96/CE relativa ai vecchi apparecchi elettrici ed elettronici (WEEE). Una volta terminato il suo ciclo di vita, questo prodotto non deve essere smaltito tra i normali rifiuti domestici, ma deve essere consegnato presso un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Il simbolo sul prodotto, sul manuale d’uso o sull’imballaggio richiama a tale aspetto. I materiali vanno riciclati in base al proprio simbolo. Con il riutilizzo, il recupero dei materiali o altre forme di riciclaggio di vecchi apparecchi si contribuisce in modo decisivo alla protezione dell'ambiente.

Pericolo di morte!

Una volta che l’apparecchio è fuori servizio, estrarre la spina della corrente elettrica. Tagliare il cavo di rete e rimuoverlo insieme alla spina.

Dual DTJ 301 USB User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
