Dual DTJ 301 USB User Guide
DTJ 301 USB
DTJ 301.1 USB
DJ-Plattenspieler
mit USB-Anschluss
Bedienungsanleitung
Das Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
bestimmungsgemäßen und
sicheren
Gebrauch Ihres Plattenspielers, im folgenden
Plattenspieler oder Gerät genannt.
Beachten Sie die Audacity-Software auf der CD sowie
die Hinweise zur Verwendung des USB-Anschlusses auf
S. 19.
Die Zielgruppe dieser
Bedienungsanleitung
Die Bedienungsanleitung richtet sich an jede Person, die
den Plattenspieler
aufstellt,
bedient,
reinigt
oder entsorgt.
Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene
Warenzeichen der jeweiligen Hersteller.
Die Gestaltungsmerkmale dieser
Bedienungsanleitung
Verschiedene Elemente der Bedienungsanleitung sind
mit festgelegten Gestaltungsmerkmalen versehen. So
können sie leicht feststellen, ob es sich um
normalen Text,
Aufzählungen oder
Handlungsschritte
handelt.
Die mitgelieferte Software Audacity® vor der
Verbindung und Inbetriebnahme des Gerätes
am PC bzw. MAC installieren.
Als alternatives Programm dient z.B. der „Free
MP3 Sound Recorder“ auf der CD.
Bitte lesen Sie diese Gebrauchsanleitung aufmerksam
durch, bewahren Sie sie für späteren Gebrauch auf,
machen Sie sie anderen Benutzern zugänglich und
beachten Sie die Hinweise.
2
Inhaltsverzeichnis
Sicherheit und Aufstellen des Plattenspielers ...........4
Sicherheit ........................................................................4
Aufstellen ........................................................................5
Die Beschreibung des Plattenspielers........................7
Der Lieferumfang ............................................................7
Die besonderen Eigenschaften.......................................7
Die Gerätevorderseite .....................................................8
Wie Sie den Plattenspieler zum Betrieb vorbereiten ...9
Plattenteller .....................................................................9
Plattentellerbelag ............................................................9
Zentrierpuck ....................................................................9
Tonarmkopf montieren .................................................... 9
Tonarm..........................................................................10
Gegengewicht anbringen ..............................................10
Einstellen der Auflagekraft ............................................ 10
Anti-Skating-Einstellung ................................................11
Die Nadelbeleuchtung...................................................12
Die Abdeckhaube..........................................................12
Einstellbare Gerätefüße ................................................ 13
Anschluss des Plattenspielers ..................................14
Anschluss an den Verstärker ........................................ 15
Anschluss an den Computer .........................................15
Netzanschluss...............................................................15
Wie Sie den PHONO/LINE-Schalter einstellen .............15
Abnehmen/Anbringen der Nadelschutzkappe...............16
Abspielen einer Schallplatte...................................... 17
Vorgehensweise ........................................................... 17
Unterbrechen des Abspielens....................................... 17
Abspielen einer 45 U /min-Schallplatte mit großem
Mittelloch....................................................................... 18
Drehzahl-Feineinstellung PITCH ADJ. ......................... 18
Bevor Sie den USB-Anschluss herstellen................ 19
Systemvoraussetzungen .............................................. 19
Wie Sie Ihre Musik digitalisieren ............................... 20
Software installieren ..................................................... 20
Plattenspieler anschließen............................................ 20
Software einrichten ....................................................... 20
Musik aufzeichnen und speichern ................................ 21
Wie Sie den Plattenspieler reinigen .......................... 22
Reinigung der Nadel und der Platte.............................. 22
Auswechseln der Nadel ................................................ 22
Montage eines anderen Tonabnehmer-Systems............. 23
Wie Sie Fehler beseitigen .......................................... 24
Technische Daten ....................................................... 25
Entsorgungshinweise ................................................ 26
3
Sicherheit und Aufstellen des Plattenspielers
Sicherheit und Aufstellen des
Plattenspielers
Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch
und bewahren Sie diese für spätere Fragen auf.
Befolgen Sie immer alle Warnungen und Hinweise in
dieser Bedienungsanleitung und auf der Rückseite des
Geräts.
Sicherheit
Vorsicht!
Das Gerät darf nur an eine Netzspannung von
230 V~, 50 Hz angeschlossen werden. Versuchen
Sie niemals, das Gerät mit einer anderen Spannung
zu betreiben.
Der Netzstecker darf erst angeschlossen werden,
nachdem die Installation vorschriftsmäßig beendet
ist.
Wenn der Netzstecker defekt ist bzw. wenn das
Gerät sonstige Schäden aufweist, darf es nicht in
Betrieb genommen werden.
Beim Abziehen des Steckers von der Steckdose am
Stecker ziehen - nicht am Kabel.
Vermeiden Sie den Kontakt des Gerätes mit Wasser
oder Feuchtigkeit.
Um Feuergefahr und die Gefahr eines elektrischen
Schlages zu vermeiden, setzen Sie das Gerät weder
Regen noch sonstiger Feuchtigkeit aus.
Nehmen Sie das Gerät nicht in der Nähe von
Badewannen, Swimmingpools oder spritzendem
Wasser in Betrieb.
Stellen Sie keine Behälter mit Flüssigkeit, z.B.
Blumenvasen, auf das Gerät. Diese könnten
umfallen, und die auslaufende Flüssigkeit kann zu
erheblicher Beschädigung bzw. zum Risiko eines
elektrischen Schlages führen.
Sollten Fremdkörper oder Flüssigkeit in das Gerät
gelangen, ziehen Sie sofort den Netzstecker aus der
Steckdose. Lassen Sie das Gerät von qualifiziertem
Fachpersonal überprüfen, bevor Sie es wieder in
Betrieb nehmen. Andernfalls besteht die Gefahr
eines elektrischen Schlags.
Öffnen sie nicht das Gehäuse. Andernfalls besteht
die Gefahr eines elektrischen Schlags.
Versuchen Sie niemals ein defektes Gerät selbst zu
reparieren. Wenden Sie sich immer an eine unserer
Kundendienststellen.
Öffnen Sie das Gerät auf keinen Fall – dies darf nur
der Fachmann.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht
in das Innere des Gerätes fallen.
4
Sicherheit und Aufstellen des Plattenspielers
Die Anschlusskontakte auf der Geräterückseite nicht
mit metallischen Gegenständen oder den Fingern
berühren. Die Folge können Kurzschlüsse sein.
Es dürfen keine offenen Brandquellen, wie z.B.
brennende Kerzen auf das Gerät gestellt werden.
Lassen Sie Kinder niemals unbeaufsichtigt dieses
Gerät benutzen.
Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und
andere.
Das Gerät bleibt auch in ausgeschaltetem Zustand
Standby mit dem Stromnetz verbunden. Ziehen Sie
den Netzstecker aus der Steckdose, falls Sie das
Gerät über einen längeren Zeitraum nicht benutzen.
Ziehen Sie nur am Stecker, nicht am Kabel.
Hören Sie Musik oder Radio nicht mit großer
Lautstärke. Dies kann zu bleibenden Gehörschäden
führen.
Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät
spielen.
Es ist verboten Umbauten am Gerät vorzunehmen.
Beschädigte Geräte bzw. beschädigte Zubehörteile
dürfen nicht mehr verwendet werden.
Aufstellen
Der Plattenspieler darf nur auf einer festen
horizontalen, vibrationsfreien Fläche aufgestellt
werden.
Stellen Sie das Gerät nicht in der Nähe von Wärme-
quellen wie Heizkörpern auf. Vermeiden Sie direkte
Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Beachten Sie, dass die Gerätefüße u.U. farbige
Abdrücke auf bestimmten Möbeloberflächen
hinterlassen könnten. Verwenden Sie einen Schutz
zwischen Ihren Möbeln und dem Gerät.
Sie dürfen das Gerät nur in waagerechter Position
betreiben.
Stellen Sie keine schweren Gegenstände auf das
Gerät.
Nicht im Freien verwenden!
5
Sicherheit und Aufstellen des Plattenspielers
Der Standort darf nicht in Räumen mit hoher
Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt
werden, da Niederschläge von Kondenswasser zur
Beschädigung des Gerätes führen können. Das
Gerät ist für die Verwendung in trockener Umgebung
und in gemäßigtem Klima vorgesehen und darf nicht
Tropf- oder Spritzwasser ausgesetzt werden.
Halten Sie das Gerät von Geräten fern, die starke
Magnetfelder erzeugen.
Wenn Sie das Gerät von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des Geräts
Feuchtigkeit niederschlagen. Warten Sie in diesem
Fall etwa eine Stunde, bevor Sie ihn es Betrieb
nehmen.
Verlegen Sie das Netzkabel so, dass niemand
darüber stolpern kann.
Stellen Sie sicher, dass das Netzkabel oder der
Stecker immer leicht zugänglich sind, so dass Sie
das Gerät schnell von der Stromversorgung trennen
können Die Steckdose sollte möglichst nah am
Gerät sein.
Zur Netzverbindung Netzstecker vollständig in die
Steckdose stecken.
Verwenden Sie einen geeigneten, leicht
zugänglichen Netzanschluss und vermeiden Sie die
Verwendung von Mehrfachsteckdosen!
Netzstecker nicht mit nassen Händen anfassen,
Gefahr eines elektrischen Schlages!
Bei Störungen oder Rauch- und Geruchsbildung aus
dem Gehäuse sofort Netzstecker aus der Steckdose
ziehen!
Ziehen Sie vor Ausbruch eines Gewitters den
Netzstecker.
Wenn das Gerät längere Zeit nicht benutzt wird, z.B.
vor Antritt einer längeren Reise, ziehen Sie den
Netzstecker.
Zu hohe Lautstärke, besonders bei Kopfhörern, kann
zu Gehörschäden führen.
Verwenden Sie kein anderes USB-Gerät zum
Anschluss an die USB- Schnittstelle. Der USBAnschluss ist nur zum direkten Anschluss an einen
PC!
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Abspielen von Schallplatten
entwickelt.
6
Die Beschreibung des Plattenspielers
sowie die umfangreiche Beschreibung der Software
Die Beschreibung des
Plattenspielers
Der Lieferumfang
Entnehmen Sie das Gerät und alle Zubehörteile aus
der Verpackung.
Hinweis: Die Kleinteile befinden sich in den Seiten der
Styroporverpackung!
Heben Sie den Karton und das Verpackungsmaterial auf,
um das Gerät bei einem späteren Transport sicher
wieder verpacken zu können
Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:
Der Plattenspieler,
Plattenteller,
Tonabnehmersystem mit Nadel,
Gegengewicht,
Plattentellerbelag,
Abdeckhaube mit 2 Scharnieren
Zentrierpuck (Adapter für 7“ EP’s),
Software-CD,
USB- und Audioverbindungskabel,
diese Bedienungsanleitung.
Die besonderen Eigenschaften
Mit diesem Gerät können Sie: Schallplatten für 33-
und 45 U/min abspielen.
Das Gerät ist zum Scratchen geeignet.
Das Gerät verfügt über Direct-Drive-Motor mit
Schnellstart und Schnell-Stop-Funktion (< 1s).
Der Plattenspieler hat einen eingebauten Entzerrer-
Vorverstärker und kann sowohl an einen PhonoEingang als auch an einen Audio-Eingang (AUX-In)
angeschlossen werden.
Sie können Ihre Schallplatten über den USB-
Anschluss sowie die Audacity-Software auf Ihren PC
übertragen und damit digitalisieren.
Beachten Sie die mitgelieferte CD. Darauf befindet
sich die Digitalisierungssoftware von Audacity®
(Inbetriebnahme, Verwendung).
Die Software Audacity® vor der Verbindung und
Inbetriebnahme des Gerätes am PC bzw. MAC
installieren.
7
Die Beschreibung des Plattenspielers
A
Die Gerätevorderseite
1 Ablage Zentrierpuck (Adapter für 7“ EP’s)
2 Stroboskop-Anzeige, 4-reihig
3 Plattentellerachse
4 Stroboskop-Lampe
5 POWER ON/OFF: Ein-/Ausschalter
6 START/STOP: Taste Start/Stop
7 Systemhalter
8 Schraubring für Systemhalter
9 Tonarm
10 SPEED 33: Taste-Drehzahl für LP’s
11 SPEED 45: Taste-Drehzahl für Singles
12
PITCH ADJ.: Schieber zur Pitch-Einstellung
(+10% …-10%)
13 Hebel Tonarmlift
14 Tonarmablage mit Klemme
15 Anti-Skating-Einstellung
16 Gegengewicht
17 Ablage für Ersatz-Nadel
18 Skala für Gegengewicht
19 Plattenteller mit antistatischer Filzmatte
20 USB-Anschluss
21 PHONO/LINE-Umschalter
22 Ausgänge rechts, links für Audio-Anschluss, Cinch
A Nadelbeleuchtung
8
Wie Sie den Plattenspieler zum Betrieb vorbereiten
13
2
Wie Sie den Plattenspieler zum
Betrieb vorbereiten
Überprüfen Sie vor der Montage das Zubehör auf
Vollständigkeit.
Montieren Sie die Abdeckhaube ganz zum Schluss,
so können Sie die Systemmontage und –einstellung
bequem durchführen!
Stellen Sie den Plattenspieler auf eine stabile,
erschütterungsfreie und horizontale Fläche.
Stellen Sie den Plattenspieler so weit wie möglich
von den Lautsprechern entfernt auf und isolieren Sie
ihn von dem ausgesendeten Schall, um Vibrationen
zu minimieren.
Plattenteller
Den Plattenteller vorsichtig auf die Plattenteller-
Achse 3 aufsetzen.
Plattentellerbelag
Legen Sie den Plattentellerbelag (Antistatische
Filzmatte) auf den Plattenteller auf.
Zentrierpuck
Der Zentrierpuck wird z.B. für Single-Platten ohne
Zentrierstern benötigt. Wird der Zentrierpuck gerade
nicht gebraucht, können Sie diesen auf die dafür
vorgesehene Ablage 1 legen.
Tonarmkopf montieren
Montieren Sie den Tonarmkopf 1 wie dargestellt auf
die Aufnahme des Tonarms 3.
Sichern Sie den Tonarmkopf auf dem Tonarm,
indem Sie den Schraubring 2 wie abgebildet drehen,
während Sie den Tonarmkopf waagrecht halten.
9
Wie Sie den Plattenspieler zum Betrieb vorbereiten
12
15
A
Tonarm:
Der Tonarm ist für den Transport an der Ablage mit der
Klemme gesichert. Lösen Sie die Klemme 14 vor der
ersten Inbetriebnahme. Für einen späteren Transport
sollte der Tonarm wieder auf der Ablage mit der Klemme
14 gesichert werden, um Schäden durch
Erschütterungen zu vermeiden.
Gegengewicht anbringen
Das Gegengewicht 2 wird wie dargestellt auf den
Tonarm 1 geschraubt.
10
Einstellen der Auflagekraft
Entfernen Sie die Nadelabdeckung, falls der
Tonabnehmer mit einer abnehmbaren
Nadelabdeckung versehen ist. Achten Sie darauf,
dass Sie die Nadelspitze nicht mit den Fingern
berühren.
Stellen Sie den Tonarm 9 durch Lösen der Klemme
14 frei, und heben Sie ihn von der Tonarmablage
ab.
Drehen Sie das ganze Gegengewicht A im
Uhrzeigersinn (Pfeilrichtung wie oben dargestellt)
oder Gegenuhrzeigersinn, bis der Tonarm ungefähr
in Waage zu liegen kommt (frei schwebend).
Wie Sie den Plattenspieler zum Betrieb vorbereiten
Anmerkung:
Übermäßiges Vorwärtsbewegen des Gegengewichts
hat ein Absenken der Tonabnehmerseite zur Folge.
Übermäßiges Rückwärtsbewegen des
Gegengewichts hat ein Anheben der
Tonabnehmerseite zur Folge.
Achten Sie während der Justierung der horizontalen ”0”Balance darauf, dass die Abtastnadel nicht mit der
Plattentellerauflage oder anderen Gegenständen in
Berührung kommt.
Nachdem der Tonarm horizontal ausbalanciert ist
befestigen Sie ihn vorübergehend mit der Klemme
14 auf der Tonarmablage.
Halten Sie das Gegengewicht mit einer Hand fest
und drehen Sie nur den Gegengewicht-Einstellring,
bis dessen “0’‘-Marke mit der Mittellinie auf dem
rückwärtigen Tonarm übereinstimmt.
Die Justierung der horizontalen “0”-Balance ist damit
beendet.
Nach der Einstellung der horizontalen “0”-Balance,
drehen Sie das Gegengewicht im Uhrzeigersinn (in
der Pfeilrichtung), und bringen Sie es mit dem
korrekten Auflagedruck in Übereinstimmung.
Hinweis:
Der empfohlene Auflagedruck für das mitgelieferte
Tonabnehmer-System beträgt > 2,5 Gramm. Halten Sie
sich im Zweifelsfall an die Empfehlung des
Tonabnehmer-Herstellers.
Anti-Skating-Einstellung
Der durch die Skating-Kraft verursachte Zug des
Tonarmes zum Plattenzentrum bewirkt eine Erhöhung
der Auflagekraft auf der inneren Rillenflanke der Platte.
Zur Kompensation der Skating-Kraft und der von Ihr
ausgehenden besonders nachteiligen Wirkung für die
Abtastung von Stereo-Schallplatten besitzt das Gerät
eine Anti-Skating-Einrichtung.
Stellen Sie den Antiskating-Einstellknopf 15 auf den
gleichen Wert ein, wie die Auflagekraft.
Da der Auflagedruck-Einstellring sich zusammen mit
dem Gegengewicht bewegt, kann der Auflagedruck
direkt am Skalaring abgelesen werden.
11
Wie Sie den Plattenspieler zum Betrieb vorbereiten
B
A
Die Nadelbeleuchtung
Drücken Sie den Nadel-Beleuchtungsschalter A. Die
Nadelbeleuchtung B wird ausgefahren und
beleuchtet die Abtastnadel.
Wenn die Nadelbeleuchtung nicht erforderlich ist,
drücken Sie diese nach unten in die Zarge zurück.
Gleichzeitig erlischt die Lampe.
Die Abdeckhaube
Die Scharniere am Gehäuse nach hinten
schwenken.
Die Aufnahmen der Abdeckhaube rechts und links
gleichmäßig über die Scharniere führen.
Darauf achten, dass die Arretierfeder einrastet.
12
Wie Sie den Plattenspieler zum Betrieb vorbereiten
Einstellbare Gerätefüße
Die verstellbaren Füße dienen zur
Schwingungsisolierung sowie zur Höheneinstellung und
Justage des Plattenspielers.
Drehen Sie die Füße an der Geräteunterseite im
Gegenuhrzeigersinn, um die Füße
herauszuschrauben.
Hinweis:
Achten Sie darauf, dass der maximale Verstellbereich
0,5 Zentimeter beträgt.
Stellen Sie den Plattenspieler auf eine ebene Fläche
und gleichen Sie eventuelle Höhenunterschiede mit
den verstellbaren Füßen aus.
13
Anschluss des Plattenspielers
1
Anschluss des Plattenspielers
1
1 – PHONO/LINE-Schalter
14
Anschluss des Plattenspielers
20
21
22
Anschluss an den Verstärker
Schließen Sie die Audiokabel an die RCA OUTPUT
Buchsen 22 und an die LINE/AUX- oder PhonoBuchsen am Verstärker an.
Hinweis:
Dabei auf den richtigen Anschluss des linken und
rechten Kanals achten (rot = rechter Kanal, weiß = linker
Kanal).
Anschluss an den Computer
Verbinden Sie den USB-Anschluss 20 mit einem
freien USB-Steckplatz an Ihrem Computer.
Beachten Sie die Hinweise auf S. 19.
Netzanschluss
Stecken Sie den Netzstecker in eine Steckdose.
Wie Sie den PHONO/LINE-Schalter
einstellen
Stellen Sie den PHONO/LINE-Schalter 21 auf
PHONO, wenn der Plattenspieler an den PHONOBuchsen angeschlossen ist,
Stellen Sie den PHONO/LINE-Schalter 21 auf LINE,
wenn der Plattenspieler an den LINE-Buchsen (bzw.
AUX oder AUDIO) angeschlossen ist.
15
Anschluss des Plattenspielers
A
B

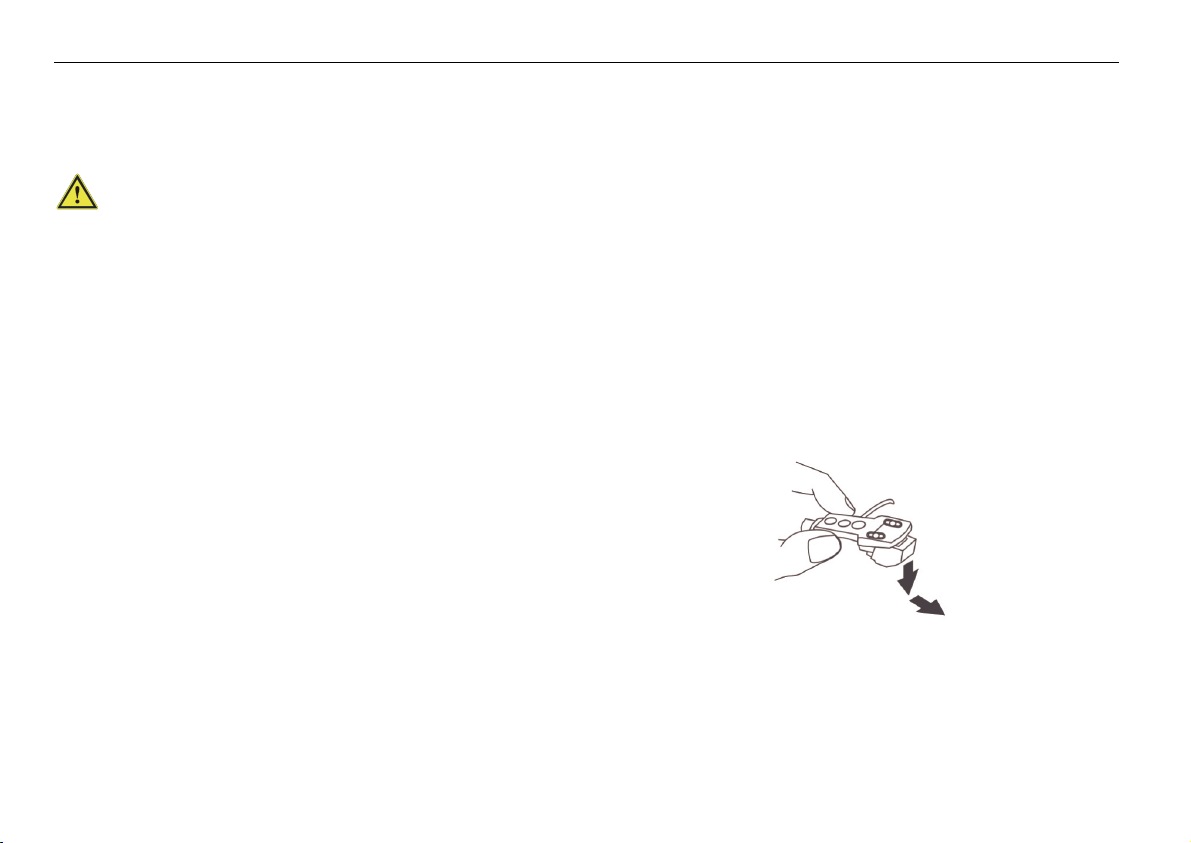

Abnehmen/Anbringen der
Nadelschutzkappe
Vor der Wiedergabe einer Schallplatte muss die
Nadelschutzkappe A vom Tonabnehmer entfernt
werden. Ziehen sie die Kappe nach vorne ab.
Es wird empfohlen, die Nadelkappe zum Schutz der
Nadel B nach der Wiedergabe wieder anzubringen.
16
Abspielen einer Schallplatte
Abspielen einer Schallplatte
Vorgehensweise
Legen Sie eine Schallplatte auf den Plattenteller.
Drehen Sie den Ein-/Aus-Schalter 5 in die “ON”-
Position.
Die LED-Anzeige bei der Drehzahl-Wahltaste 10 (33
U/min) und die Stroboskoplampe 4 leuchten auf.
Anmerkung:
Wählen Sie mit den SPEED-Wahltasten die
Geschwindigkeit, mit der Sie die Schallplatte abspielen
möchten.
Entfernen Sie den Nadelschutz, falls der
Tonabnehmer mit einem abnehmbaren ausgestattet
ist.
Lösen Sie die Klemme 14.
Drücken Sie die Start-/Stop-Taste 6. Der
Plattenteller 19 beginnt sich zu drehen.
Heben Sie den Lift-Hebel 13 an.
Schwenken Sie den Tonarm 9 über die gewünschte
Rille.
Stellen Sie den Lift-Hebel 13 nach unten. Der
Tonarm senkt sich langsam auf die Schallplatte ab
und die Wiedergabe beginnt.
Führen Sie den Tonarm nach beendetem Abspielen
auf die Tonarmablage 14 zurück und befestigen Sie
ihn mit der Klemme.
Drücken Sie die Start-/Stop-Taste 6.
Stellen Sie den Ein-/Aus-Schalter 5 in die “OFF”-
Position, nachdem die elektronische Bremse den
Plattenteller gestoppt hat.
Anmerkung:
Die elektronische Bremse funktioniert nicht, wenn der
Ein-/Aus-Schalter ausgeschaltet wird, bevor die Start/Stop-Taste gedrückt wird.
Unterbrechen des Abspielens
Stellen Sie den Lift-Hebel 13 nach oben.
Dadurch hebt sich die Tonabnehmernadel von der
Schallplatte ab.
17
Abspielen einer Schallplatte
Abspielen einer 45 U /minSchallplatte mit großem Mittelloch
Stecken Sie den 45 U/min-Adapter 1 auf die
Plattentellerachse 3.
Drücken Sie die SPEED-Wahltaste 11.
Drehzahl-Feineinstellung PITCH ADJ.
Die Drehzahl ist mit dem Schieber 12 über einen Bereich
von -10 % bis + 10 % regelbar.
Schieben Sie den Schieber 12 nach oben, um die
Drehzahl zu reduzieren bzw. nach unten, um die
Drehzahl zu erhöhen.
Die Zahlen auf der Skala geben ungefähre
Prozentzahlen für die Drehzahlregulierung an.
Wenn eine der vier Stroboskoppunktereihen 2 am
Plattentellerrand stationär zu bleiben scheint, so wird
dadurch die korrekte Drehzahl (bzw. Nenndrehzahl)
angezeigt.
18
Bevor Sie den USB-Anschluss herstellen
CD. Darauf
Bevor Sie den USB-Anschluss
herstellen
Systemvoraussetzungen
Bitte stellen Sie vor dem Anschluss sicher, dass Ihr
Computersystem die nachfolgend genannten
Voraussetzungen erfüllt:
Intel Pentium oder AMD Athlon, 1GHz oder höher
(oder entsprechenden MAC-Rechner)
USB 1.1 oder USB 2.0-Anschluss (2.0 empfohlen)
Betriebssystem Windows 2000/XP oder aktueller
bzw. MAC OSX oder aktueller
Kompatible Soundkarte
Arbeitsspeicher > 512 MB
CD oder DVD-Brenner zur Erstellung von Audio-CDs
Lautsprecher, Maus
10 MB freien Festplattenspeicher für die Software-
Installation
Zusätzlich freien Festplattenspeicher für das
Digitalisieren Ihrer Musik
Hinweis:
Die mitgelieferte Software Audacity® vor der
Verbindung und Inbetriebnahme des Gerätes am
PC bzw. MAC installieren.
Die Audacity®-Software ist eine freie Open-Source-
Software verbreitet unter der GNU General Public
License (GPL). Sehen Sie bitte auf der Homepage
nach, ob ein Update verfügbar ist. Unter
http://audacity.sourceforge.net steht ggf. eine
aktuelle Version bzw. Updates zur Verfügung.
Sie können auch im Prinzip jede andere PC-
Audioaufnahme-Software verwenden.
Beachten Sie die mitgelieferte Softwarebefindet sich die Digitalisierungssoftware von
Audacity® für die verschiedenen Windows- bzw.
MAC-Versionen sowie die umfangreiche
Beschreibung der Software (Inbetriebnahme,
Verwendung).
Die Software Audacity® vor der Verbindung und
Inbetriebnahme des Gerätes am PC bzw. MAC
installieren.
Als alternatives Programm dient z.B. der „Free
MP3 Sound Recorder“ auf der CD.
19
Wie Sie Ihre Musik digitalisieren
Wie Sie Ihre Musik digitalisieren
Software installieren
Starten Sie Ihren Rechner, legen Sie die CD ein und
installieren Sie die Audacity-Software je nach
Betriebssystem (PC, MAC).
Sehen Sie bitte auf der Homepage nach, ob ein Update
verfügbar ist (http://audacity.sourceforge.net
installieren Sie ggf. das Update.
Plattenspieler anschließen
Verbinden Sie den USB-Anschluss 20 des
Plattenspielers mit einem freien USB-Anschluss an
Ihrem Rechner.
Software einrichten
1. Starten Sie die Audacity-Software.
2. Wählen Sie im Menü [Bearbeiten] und
[Einstellungen].
Die Software-Einstellungen öffnen sich.
) und
Bsp: Version 1.2.6 für Windows XP und älter
Für neuere Windows-Versionen bitte Hinweise
auf Software-CD beachten
3. Klicken Sie auf den Reiter [Audio E/A].
4. Wählen Sie als Wiedergabegerät Ihre interne
Soundkarte aus dem Dropdown-Menü [Gerät] aus.
5. Wählen Sie als Aufnahmegerät USB Audio CODEC
oder „Microsoft Sound Mapper Input“ aus dem
Dropdown-Menü [Gerät] aus.
6. Wählen Sie Kanäle (2 Stereo).
7. Klicken Sie auf [Software Playthrough], so dass ein
Haken davor gesetzt ist.
8. Klicken Sie auf OK.
20
Wie Sie Ihre Musik digitalisieren
Musik aufzeichnen und speichern
1. Starten Sie die Wiedergabe.
2. Klicken Sie auf die rote Aufnahme-Taste in der
Software.
3. Klicken Sie auf die blaue PAUSE-Taste zum
vorübergehenden Unterbrechen der Aufnahme.
4. Klicken Sie zum Beenden der Aufzeichnung auf die
gelbe STOP-Taste.
5. Klicken Sie auf die grüne PLAY-Taste zur
Wiedergabe Ihrer beendeten Aufzeichnung.
6. Klicken Sie auf Datei und wählen Sie „Exportieren als
WAV“ zum Speichern und Exportieren der Aufnahme.
Hinweis:
Eine ausführliche Anleitung zur Software Audacity finden
Sie auch auf der Software-CD.
21
Wie Sie den Plattenspieler reinigen
Wie Sie den Plattenspieler
reinigen
Stromschlag!
Um die Gefahr eines elektrischen Schlags zu vermeiden,
dürfen Sie das Gerät nicht mit einem nassen Tuch oder
unter fließendem Wasser reinigen.
ACHTUNG!
Sie dürfen keine Scheuerschwämme, Scheuerpulver und
Lösungsmittel wie Alkohol oder Benzin verwenden. Zur
Reinigung des Gerätes und der Schallplatten dürfen nur
dafür vorgesehene Reinigungsmittel (antistatisch)
verwendet werden. Diese sind im Zubehörfachhandel
erhältlich.
Reinigen Sie das Gehäuse mit einem weichen, mit
Wasser angefeuchteten Tuch.
Reinigung der Nadel und der Platte
Nadel und Platte sollten vor dem Abspielen stets
gereinigt werden, um eine vorzeitige Abnutzung zu
verhindern.
Zur Reinigung der Platte wischen Sie mit einem
Plattentuch leicht schräg über die Platte.
Auswechseln der Nadel
Die Abtastnadel ist durch den Abspielvorgang
natürlichem Verschleiß ausgesetzt. Wir empfehlen daher
eine regelmäßige Überprüfung, die bei DiamantAbtastnadeln nach min. 1000 Spielstunden erfolgen
sollte.
Hinweis:
Abgenutzte oder beschädigte (abgesplitterte)
Abtastnadeln zerstören die Schallplatten.
Verwenden Sie bei Ersatzbedarf, wenn möglich, die
Original Nadel.
Ziehen Sie die Abtastnadel schräg nach unten ab.
Das Einsetzen der Abtastnadel erfolgt in
umgekehrter Weise.
Streichen Sie mit einem Reinigungspinsel von hinten
nach vorne über die Nadel.
22
Wie Sie den Plattenspieler reinigen
Montage eines anderen TonabnehmerSystems
Lesen Sie vor der Montage die Anleitung des
Herstellers des Tonabnehmer-Systems durch.
Setzen Sie für die Montage den Nadelschutz auf,
damit die Nadelspitze vor Beschädigung geschützt
wird.
Verbinden Sie die Anschlussdrähte mit den
Anschlussstiften des Tonabnehmer-Systems.
Die Anschlüsse der meisten Systeme sind mit
Farben markiert. Verbinden Sie jeden
Anschlussdraht mit dem Anschlussstift derselben
Farbe.
Weiß (L+) linker Kanal, Pluspol
Blau (L-) linker Kanal, Minuspol
Rot (R+) rechter Kanal, Pluspol
Grün (R-) rechter Kanal, Minuspol
Befestigen Sie das Tonabnehmer-System mittels
der mitgelieferten Schrauben am Tonarmkopf.
23
Wie Sie Fehler beseitigen
Wie Sie Fehler beseitigen
Wenn das Gerät nicht wie vorgesehen funktioniert,
überprüfen Sie es anhand der folgenden Tabellen.
Wenn Sie die Störung auch nach den beschriebenen
Überprüfungen nicht beheben können, nehmen Sie bitte
Kontakt mit dem Hersteller auf.
Probleme mit dem Gerät
Symptom Mögliche Ursache/Abhilfe
Der Tonarm
überspringt Spuren,
gleitet über die Platte
oder bewegt sich nicht
Der Plattenspieler steht nicht
waagerecht. Den Plattenspieler auf
eine waagerechte Unterlage stellen.
Die Platte ist verschmutzt oder
verkratzt. Die Platte mit einem
Plattenreiniger reinigen oder eine
andere Platte abspielen.
Auflagedruck des Tonarms ggf. zu
niedrig. Justieren Sie den
Auflagedruck.
Evtl. ist die Nadel defekt. Wechseln
Sie die Nadel aus.
Antiskating prüfen und ggf. neu
einstellen.
Symptom Mögliche Ursache/Abhilfe
Schlechte Tonqualität, starke
Störgeräusche, Tonaussetzer
usw.
Die Drehzahl stimmt nicht.
Der Ton ist zu leise oder laut
und verzerrt.
Kein Ton über PCLautsprecher.
Die Nadel ist verschmutzt
oder abgenutzt. Die Nadel mit
einem Pinsel säubern bzw.
auswechseln.
Die Platte ist verschmutzt
oder verstaubt. Die Platte mit
einem Plattenreiniger
reinigen.
Die Drehzahl entsprechend
der Angabe auf der Platte
einstellen. (33 U/min. oder 45
U/min.)
Der Plattenspieler ist nicht an
den richtigen Eingang
angeschlossen.
(siehe Seite 14)
Software-Einstellungen
überprüfen, siehe S. 20
24
Technische Daten
Richtlinien und Normen:
Technische Daten
Abmessungen
(Breite x Höhe x Tiefe): 450 mm x 139 mm x 350 mm
Gewicht: 5,36 kg
Motor: 8poliger, 2 Phasen-DirectDrive-
Start-/Stop-Zeit: < 1 s
Spannung: 230 V Wechselstrom, 50 Hz
Leistungsaufnahme: 11 W
Umgebungsbedingungen: +5 °C bis +35 °C
Gleichlaufschwankungen: < ± 0,15 % DIN/WTD bei 3 kHz
Abtastnadel: Diamant-Nadel
Effektive Tonarmlänge: 220 mm
Dieses Produkt entspricht der
Niederspannungsrichtlinie (2006/95/EC),
der ErP Richtlinie 2009/125/EC,
der EMV-Richtlinie (2004/108/EC) und der
CE-Kennzeichenrichtlinie.
Gleichstrommotor
45 % bis 85 % relative Luftfeuchte (nicht kondensierend)
Frequenzbereich: 20 Hz – 20 kHz;
+1/-3 dB bei 1 kHz
Kanaltrennung > 15 dB
Phono Output Level 1.5~3.6 mV
Line Output 90~216mV
WOW, Flutter < 0.15% WRMS (JIS WTD) bei
331/3 Upm
Signal-Rausch-Verhältnis
SNR Signal-Noise-Ratio
USB-Anschluss
> 55 dB
USB 1.1/2.0 für WINDOWS,
MAC OSX
Technische Änderungen und Irrtümer vorbehalten.
Die Abmessungen sind ungefähre Werte.
25
Wie Sie den Hersteller erreichen
Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG
Wie Sie den Hersteller erreichen
DGC GmbH
Graf-Zeppelin-Str. 7
D-86899 Landsberg
www.dual.de
Entsorgungshinweise
Entsorgung der Verpackung
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die
Verpackung geschützt. Alle eingesetzten Materialien sind
umweltverträglich und wieder verwertbar.
Bitte helfen Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sich bei
Ihrem Händler oder über Ihre kommunale
Entsorgungseinrichtung.
Erstickungsgefahr!
Verpackung und deren Teile nicht Kindern überlassen.
Erstickungsgefahr durch Folien und anderen
Verpackungsmaterialien.
Wie Sie das Gerät entsorgen
Altgeräte sind kein wertloser Abfall. Durch
umweltgerechte Entsorgung können wertvolle Rohstoffe
wiedergewonnen werden. Erkundigen Sie sich in Ihrer
Stadt- oder Gemeindeverwaltung nach Möglichkeiten
einer umwelt- und sachgerechten Entsorgung des
Gerätes.
über Elektro- und Elektronik-Altgeräte (WEEE)
gekennzeichnet.
Dieses Produkt darf am Ende seiner Lebensdauer nicht
über den normalen Haushaltsabfall entsorgt werden,
sondern muss an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben
werden. Das Symbol auf dem Produkt, der
Gebrauchsanleitung oder der Verpackung weist darauf
hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung
wiederverwertbar. Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der
Verwertung von Altgeräten leisten Sie einen wichtigen
Beitrag zum Schutze unserer Umwelt.
Lebensgefahr!
Bei ausgedienten Geräten Netzstecker ziehen.
Netzkabel durchtrennen und mit dem Stecker entfernen.
26
