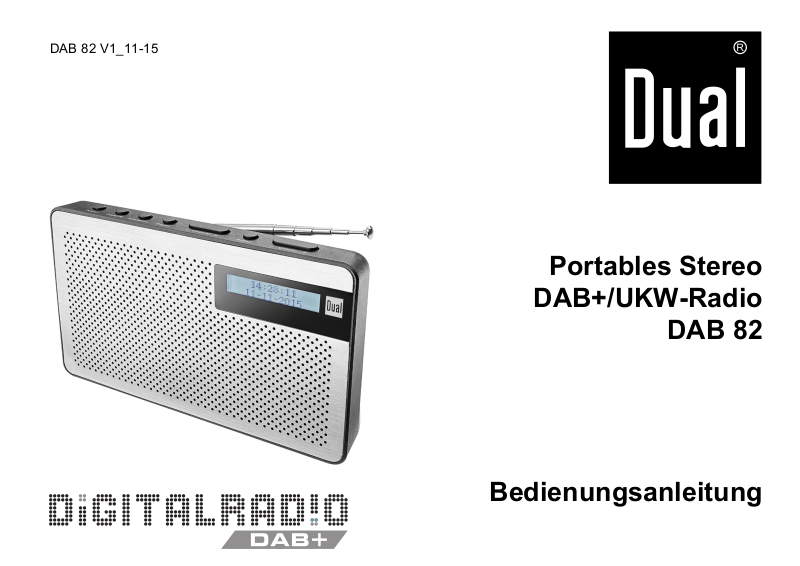

DAB 82 V1_11-15
Portables Stereo
DAB+/UKW-Radio
DAB 82
Bedienungsanleitung
Page 2
Ersatzeile & Zubehör:
Verwenden Sie nur das mitgelieferte
Das Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
bestimmungsgemäßen und
sicheren
Gebrauch Ihres Radios, im folgenden Anlage oder Gerät
genannt.
Die Zielgruppe dieser Bedienungsanleitung
Die Bedienungsanleitung richtet sich an jede Person, die
das Gerät
aufstellt,
bedient,
reinigt
oder entsorgt.
Die Verfügbarkeit von passendem Zubehör und Ersatzteilen für Ihr Gerät können
Sie rund um die Uhr unter http://www.dual-shop.de/ersatzteile-zubehoer/
erfragen.
Bitte beachten Sie, dass wir nur an eine Anschrift innerhalb von Deutschland
versenden können.
Die Gestaltungsmerkmale dieser Bedienungsanleitung
Verschiedene Elemente der Bedienungsanleitung sind
mit festgelegten Gestaltungsmerkmalen versehen. So
können sie leicht feststellen, ob es sich um
normalen Text,
Aufzählungen oder
Handlungsschritte
handelt.
Steckernetzteil!
Page 3
Inhaltsverzeichnis
Sicherheit und Aufstellen des Geräts .........................4
Sicherheit ........................................................................4
Umgang mit Batterien .....................................................5
Aufstellen des Geräts...................................................... 6
Die Beschreibung des Geräts ...................................... 8
Der Lieferumfang ............................................................8
Die besonderen Eigenschaften des Geräts ....................8
Bedienelemente ..............................................................9
Wie Sie das Gerät zum Betrieb vorbereiten.............. 11
Wie Sie die Batterien/Akkus einlegen ........................... 11
Wie Sie den Antennenempfang verbessern..................11
Wie Sie das Netzteil anschließen.....................................12
Wie Sie einen Kopfhörer benutzen ...............................13
Wie Sie allgemeine Geräte-Funktionen bedienen .... 14
Wie Sie das Gerät einschalten...........................................14
Wie Sie die Quelle einstellen ........................................14
Wie Sie die Lautstärke einstellen..................................15
Wie Sie das Gerät ausschalten..................................... 15
Wie Sie die Beleuchtung einstellen............................... 15
Wie Sie die Uhrzeit manuell einstellen..........................15
Menübedienung .......................................................... 16
Wie Sie das Gerät auf Werkseinstellung zurücksetzen ..16
Die Software-Version darstellen ................................... 16
Wie Sie die SLEEP-Funktion benutzen ........................ 16
Die DAB-Funktion ....................................................... 17
Was ist DAB+ ............................................................... 17
Wie Sie das Gerät im DAB-Modus bedienen............ 18
Wie Sie einen Suchlauf bei DAB durchführen .............. 18
Wie Sie DAB-Sender speichern.................................... 18
Manuelle Senderwahl / Tuning bei DAB........................... 19
Wie Sie Informationen einblenden................................ 19
Wie Sie das Gerät im UKW-Modus bedienen ........... 21
Wie Sie einen UKW/FM-Sender einstellen ................... 21
Wie Sie Mono/Stereo einstellen....................................... 21
Wie Sie UKW-Sender speichern................................... 22
Wie Sie das Gerät reinigen ........................................ 23
Wie Sie die Displayanzeigen aufrufen ...................... 23
Wie Sie Fehler beseitigen .......................................... 24
Technische Daten ....................................................... 25
Wie Sie das Gerät entsorgen ..................................... 26
Page 4
Sicherheit und Aufstellen des Geräts
Sicherheit und Aufstellen des
Geräts
Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch
und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser
Bedienungsanleitung und auf der Rückseite des Geräts.
Sicherheit
Vorsicht!
Das Steckernetzteil darf nur an eine Netzspannung
von 100-240 V~, 50/60 Hz angeschlossen werden.
Versuchen Sie niemals, das Steckernetzteil mit einer anderen Spannung zu betreiben.
Schließen Sie das Gerät nur an eine vorschriftsmä-
ßig installierte und geerdete Netzsteckdose an. Die
Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
Verwenden Sie nur das mitgelieferte Steckernetzteil.
Das Steckernetzteil darf erst angeschlossen wer-
den, nachdem die Installation vorschriftsmäßig beendet ist.
Wenn das Steckernetzteil des Geräts defekt ist bzw.
wenn das Gerät sonstige Schäden aufweist, darf es
nicht in Betrieb genommen werden.
Beim Abziehen des Steckernetzteils von der Steck-
dose am Steckernetzteil ziehen - nicht am Kabel.
Vermeiden Sie den Kontakt des Gerätes mit Wasser
oder Feuchtigkeit.
Um Feuergefahr und die Gefahr eines elektrischen
Schlages zu vermeiden, setzen Sie das Gerät weder
Regen noch sonstiger Feuchtigkeit aus.
Nehmen Sie das Gerät nicht in der Nähe von
Badewannen, Swimmingpools oder spritzendem
Wasser in Betrieb.
Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blu-
menvasen, auf das Gerät. Diese könnten umfallen,
und die auslaufende Flüssigkeit kann zu erheblicher
Beschädigung bzw. zum Risiko eines elektrischen
Schlages führen.
Sollten Fremdkörper oder Flüssigkeit in das Gerät
gelangen, ziehen Sie sofort das Steckernetzteil aus
der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder
in Betrieb nehmen. Andernfalls besteht die Gefahr
eines elektrischen Schlags.
Öffnen sie nicht das Gehäuse. Andernfalls besteht
die Gefahr eines elektrischen Schlags.
Versuchen Sie niemals ein defektes Gerät selbst zu
reparieren. Wenden Sie sich immer an eine unserer
Kundendienststellen.
4
Page 5
Sicherheit und Aufstellen des Geräts
Öffnen Sie das Gerät auf keinen Fall – dies darf nur
der Fachmann.
Es dürfen keine offenen Brandquellen, wie z.B.
brennende Kerzen auf das Gerät gestellt werden.
Lassen Sie Kinder niemals unbeaufsichtigt dieses
Gerät benutzen.
Überlassen Sie Wartungsarbeiten stets qualifizier-
tem Fachpersonal. Andernfalls gefährden Sie sich
und andere.
Das Gerät bleibt auch in ausgeschaltetem Zustand
Standby mit dem Stromnetz verbunden. Ziehen Sie
das Steckernetzteil aus der Steckdose, falls Sie das
Gerät über einen längeren Zeitraum nicht benutzen.
Ziehen Sie nur am Steckernetzteil.
Hören Sie Radio nicht mit großer Lautstärke. Dies
kann zu bleibenden Gehörschäden führen.
Dieses Gerät ist nicht dafür bestimmt, durch Perso-
nen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen.
Es ist verboten Umbauten am Gerät vorzunehmen.
Beschädigte Geräte bzw. beschädigte Zubehörteile
dürfen nicht mehr verwendet werden.
Umgang mit Batterien
Achten Sie darauf, dass Batterien nicht in die Hände
von Kindern gelangen. Kinder könnten Batterien in
den Mund nehmen und verschlucken. Dies kann zu
ernsthaften Gesundheitsschäden führen. In diesem
Fall sofort einen Arzt aufsuchen!
Normale Batterien dürfen nicht geladen, erhitzt oder
ins offene Feuer geworfen werden (Explosionsge-
fahr!).
Tauschen Sie schwächer werdende Batterien recht-
zeitig aus.
Tauschen Sie immer alle Batterien gleichzeitig aus
und verwenden Sie Batterien des gleichen Typs.
Auslaufende Batterien können Beschädigungen am
Gerät verursachen. Wenn Sie das Gerät längere
Zeit nicht benutzen, nehmen Sie die Batterien aus
dem Batteriefach.
Wiederaufladbare Batterien bzw. Akkus haben eine
begrenzte Anzahl von Ladezyklen. Wenn Sie feststellen, dass die Spieldauer abnimmt, sollten Sie
neue Akkus einlegen.
5
Page 6
Sicherheit und Aufstellen des Geräts
Vorsicht!
Ausgelaufene oder beschädigte Batterien können
bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete
Schutzhandschuhe. Reinigen Sie das Batteriefach
mit einem trockenen Tuch.
Normale Batterien dürfen nicht geladen, erhitzt oder
ins offene Feuer geworfen werden (Explosionsge-
fahr!).
Batterieanschluss des Akkus nicht kurzschließen!
Dies führt zur Zerstörung des Akkus.
Wichtiger Hinweis zur Entsorgung:
Batterien können Giftstoffe enthalten, die die Gesundheit
und die Umwelt schädigen.
Batterien unterliegen der Europäischen Richtlinie
2006/66/EG unterliegen. Diese dürfen nicht mit dem
normalen Hausmüll entsorgt werden.
Bitte informieren Sie sich über die örtlichen Bestim-
mungen zu gesonderten Entsorgung von Batterien,
da durch die korrekte Entsorgung Umwelt und Menschen vor möglichen negativen Folgen geschützt
werden.
Dieses Zeichen finden Sie auf
schadstoffhaltigen Batterien:
Aufstellen des Geräts
Stellen Sie das Gerät auf einen festen, sicheren und
horizontalen Untergrund. Sorgen Sie für gute Belüftung.
Stellen Sie das Gerät nicht auf weiche Oberflächen
wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen
könnten verdeckt werden. Die notwenige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.
Das Gerät darf nicht durch Gardinen, Decken oder
Zeitungen verdeckt werden
Stellen Sie das Gerät nicht in der Nähe von Wärme-
quellen wie Heizkörpern auf. Vermeiden Sie direkte
Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Der Standort darf nicht in Räumen mit hoher Luft-
feuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können.
Sie dürfen das Gerät nur in waagerechter Position
betreiben. Nicht im Freien verwenden!
Stellen Sie keine schweren Gegenstände auf das
Gerät.
6
Page 7
Sicherheit und Aufstellen des Geräts
Wenn Sie das Gerät von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn es Betrieb
nehmen.
Das Gerät ist für die Verwendung in trockener Um-
gebung und in gemäßigtem Klima vorgesehen und
darf nicht Tropf- oder Spritzwasser ausgesetzt werden.
Verlegen Sie das Kabel des Steckernetzteils so,
dass niemand darüber stolpern kann.
Stellen Sie sicher, dass das Kabel oder das Stec-
kernetzteil immer leicht zugänglich sind, sodass Sie
das Gerät schnell von der Stromversorgung trennen
können! Die Steckdose sollte möglichst nah am Gerät sein.
Zur Netzverbindung Steckernetzteil vollständig in die
Steckdose stecken.
Verwenden Sie einen geeigneten, leicht zugängli-
chen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
Steckernetzteil nicht mit nassen Händen anfassen,
Gefahr eines elektrischen Schlages!
Bei Störungen oder Rauch- und Geruchsbildung aus
dem Gehäuse sofort Steckernetzteil aus der Steckdose ziehen!
Ziehen Sie vor Ausbruch eines Gewitters das Stec-
kernetzteil.
Wenn das Gerät längere Zeit nicht benutzt wird, z.B.
vor Antritt einer längeren Reise, ziehen Sie das
Steckernetzteil.
Zu hohe Lautstärke, besonders bei Kopfhörern,
kann zu Gehörschäden führen.
Das Gerät nicht in der Nähe von Geräten aufstellen,
die starke Magnetfelder erzeugen (z.B. Motoren,
Lautsprecher, Transformatoren).
Das Gerät nicht in einem geschlossenen und in der
prallen Sonne geparkten Wagen liegen lassen, da
sich sonst das Gehäuse verformen kann.
Beachten Sie, dass die Gerätefüße u.U. farbige Ab-
drücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen
Ihren Möbeln und dem Gerät. Legen Sie eine rutschfeste Unterlage unter die Gerätefüße, um Abdrücke
auf Möbeloberflächen zu vermeiden.
Netzbetrieb: Entnehmen Sie die Batterien, um diese
zu schonen und das Gerät gegen auslaufende Batteriesäure zu schützen.
Zu hohe Lautstärke, besonders bei Kopfhörern, kann
zu Gehörschäden führen.
7
Page 8
Die Beschreibung des Geräts
Die Beschreibung des Geräts
Der Lieferumfang
Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:
DAB-Radio-Gerät mit Teleskop-Antenne,
Netzteil,
diese Bedienungsanleitung.
Die besonderen Eigenschaften des
Geräts
Mit dem digitalen DAB-Radio steht ein neues digita-
les Format zur Verfügung, durch welches man kri-
stallklaren Sound in CD-Qualität hören kann.
Das Radio empfängt auf den Frequenzen
UKW 87,5–108 MHz (analog) und DAB 174–
240 MHz (digital).
Das Gerät verfügt über je 10 Senderspeicherplätze.
Wenn ein DAB-Sender gefunden bzw. eingestellt ist,
wird die Uhrzeit automatisch über das DAB-Signal
eingestellt.
Das Display besitzt eine abschaltbare Beleuchtung.
Das Gerät besitzt einen Kopfhörer-Anschluss.
Das Gerät kann netzunabhängig betrieben werden.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur zum Gebrauch in geschlossenen
Räumen zum Radio hören bestimmt.
Eine andere oder darüber hinausgehende Benut-
zung gilt als nicht bestimmungsgemäß.
Das Gerät ist für den privaten Gebrauch konzipiert
und nicht für gewerbliche Zwecke geeignet.
8
Page 9
Die Beschreibung des Geräts
1 2 3
12119 10
4 5 6 7 8
Bedienelemente
9
Page 10
Die Beschreibung des Geräts
1 POWER Einschalten, Ausschalten des Geräts
2 DAB/FM Wahlschalter Digitalradio DAB,
Analogradio FM
3 INFO / MENÜ lang drücken: Menü öffnen,
kurz drücken: schließen
Informationen einblenden
4 PRESET Programmierte Sender, PRESETs aufru-
fen bzw. speichern
5 - CHANNEL + Menü: in Menüs navigieren
DAB: Sender einstellen
UKW: Taste lang drücken: automatische
Sendersuche;
Taste kurz drücken: Frequenz manuell
einstellen (0,05 MHz-Schritte)
6 SELECT Menü: Eingabe bestätigen, Menüoption
aktivieren
7 VOLUME VOLUME: Lautstärketasten
+ : lauter,
– : leiser
8 Display LCD-Display
9
10
Anschlussbuchse Netzteil, 5 V
Kopfhöreranschluss
3,5 mm Klinkenstecker
11 DAB/UKW-Teleskopantenne
12 Batteriefach, 4 x 1,5 V (AA)
- Typenschild (Rückseite)
10
Page 11
Wie Sie das Gerät zum Betrieb vorbereiten
Wie Sie das Gerät zum Betrieb
vorbereiten
Wie Sie die Batterien/Akkus einlegen
Drehen Sie das Gerät so, dass Sie das Batteriefach
12 öffnen können.
Zum netzunabhängigen Betrieb benötigen Sie 4
alkalische Batterien, Typ AA „Mignon“, 1,5 V (nicht
im Lieferumfang enthalten). Achten Sie beim Einlegen auf die richtige Polung. Siehe Grafik am Batteriefach.
Schließen Sie den Batteriefachdeckel wieder sorg-
fältig, so dass die Haltelaschen des Deckels im Gehäuse einrasten.
Entfernen Sie Batterien/Akkus falls Sie das Gerät für
einen längeren Zeitraum nicht benutzen So vermeiden Sie ein Auslaufen und eine Beschädigung des
Gerätes
Hinweis:
Es sollte darauf geachtet werden, nur Batterien gleichen
Typs zu verwenden. Verwenden Sie niemals gleichzeitig
alte und neue Batterien.
Das Gerät funktioniert auch mit 1,2 V Akkus. Die Spielzeit ist geringer als bei Verwendung alkalischer Batterien
(1,5 V).
Im Batteriebetrieb erfolgt wird das Display in Standby
vollständig ausgeschaltet. Es wird keine Uhrzeit etc.
angezeigt.
Wichtiger Hinweis zur Entsorgung
Batterien können Giftstoffe enthalten, die die Umwelt
schädigen.
Entsorgen Sie die Batterien deshalb unbedingt ent-
sprechend den für Sie geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in
den normalen Hausmüll.
Wie Sie den Antennenempfang verbessern
Die Anzahl und Qualität der zu empfangenden Sender
hängt von den Empfangsverhältnissen am Aufstellort ab.
Mit der DAB-/UKW-Teleskopantenne 11 kann ein ausgezeichneter Empfang erzielt werden. Diese Antenne muss
voll ausgezogen werden.
Verwenden Sie auslaufgeschützte Batterien!
11
Page 12
Wie Sie das Gerät zum Betrieb vorbereiten
Hinweis:
Für den Empfang von Digitalradiostationen (DABBetrieb) sollte die Antenne 11 unbedingt in der vollen
Länge positioniert werden.
Bei Problemen:
Prüfen Sie ggf. die Signalstärke, siehe S. 19.
Verändern Sie den Standort und führen Sie einen
Suchlauf durch.
Die Signalstärkeanzeige siehe S. 19 den optimalen
Standort für Ihr DAB-Radio zu finden.
Die Balkenaussteuerung zeigt die aktuelle Signalstärke.
Verändern Sie bei schlechtem Empfang den Radiostandort. Die Aussteuerung der Balken sollte zunehmen.
Wie Sie das Netzteil anschließen
Schließen Sie das Gerät mit dem mitgelieferten
Steckernetzteil an das Stromnetz (100 - 240 V ~ /
50/60 Hz) an.
Zur Stromversorgung des Geräts zuerst das Kabel
des Steckernetzteils in die Buchse 9 (DC 5V) am
Gerät stecken und dann das Steckernetzteil in die
Steckdose stecken.
Vergleichen Sie vor dem Anschließen des Gerätes
die Anschlussdaten (Spannung und Frequenz) auf
dem Typenschild mit denen Ihres Elektronetzes.
Diese Daten müssen übereinstimmen, damit keine
Schäden am Gerät auftreten. Beachen Sie die Angaben auf dem Typenschild.
Nach erstmaliger Herstellung des Netzanschlusses erscheint „Willkommen zu Digital Radio“.
Hinweis:
Verwenden Sie nur das mitgelieferte Steckernetzteil.
Ziehen Sie bei Nichtverwendung das Steckernetzteil aus
der Steckdose. Ziehen Sie am Steckernetzteil und nicht
am Kabel. Ziehen Sie vor Ausbruch eines Gewitters das
Steckernetzteil. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen
Sie das Steckernetzteil.
Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf
das Gerät nicht abgedeckt oder in einem geschlossenen
Schrank untergebracht werden. Sorgen Sie für einen
Freiraum von mindestens 10 cm um das Gerät.
12
Page 13
Wie Sie das Gerät zum Betrieb vorbereiten
Hinweis:
Nach einem Stromausfall wird möglicherweise nicht sofort die korrekte Uhrzeit angezeigt. Erst nach erneuter
Synchronisation per DAB bzw. UKW-RDS.
Wenn das Gerät an die Netzspannung angeschlossen
ist, sind aufgrund der Standby-Funktion Teile des Gerätes in Betrieb.
Um das Gerät ganz auszuschalten, muss der Netz-
stecker gezogen werden.
Wie Sie einen Kopfhörer benutzen
Gehörschäden!
Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen.
Regeln Sie vor der Verwendung von Kopfhörern die Gerätelautstärke auf minimale Lautstärke.
Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, sind die Lautsprecher stumm geschaltet.
Verwenden Sie nur Kopfhörer mit 3,5 Millimeter
Klinkenstecker.
Stecken Sie den Stecker des Kopfhörers in die
Kopfhörer-Buchse 10 des Geräts.
Die Klangwiedergabe erfolgt jetzt ausschließlich über
den Kopfhörer.
Wenn Sie wieder über die Lautsprecher hören
möchten, ziehen Sie den Stecker des Kopfhörers
aus der Kopfhörer-Buchse des Geräts.
13
Page 14
Wie Sie allgemeine Geräte-Funktionen bedienen
Wie Sie allgemeine GeräteFunktionen bedienen
Wie Sie das Gerät einschalten
Ziehen Sie vor der Verwendung des Gerätes die
Teleskopantenne 11 auf volle Länge aus.
Schalten Sie das Gerät mit POWER 1 ein. Das Dis-
play leuchtet.
„Welcome! Digital Radio“ erscheint, das Gerät befindet
sich im DAB-Radiobetrieb.
In Standby ist das Gerät ausgeschaltet aber mit dem
Stromnetz verbunden, das Display zeigt die Uhrzeit und
Datum.
Hinweis:
Nach dem erstmaligen Einschalten ist das Gerät im
DAB-Radiobetrieb. Das Gerät führt automatisch einen
vollständigen Sendersuchlauf
durch. Während des Suchlaufs zeigt die Displayinformation den Fortschritt an sowie
die Anzahl der gefundenen Digitalradio-Stationen.
Nach Beendigung des Sendersuchlaufs wird die erste
Station in alphanumerischer Reihenfolge wiedergegeben.
Hinweis:
Falls keine Sender gefunden wurden, konnte kein Signal
empfangen werden. Verändern Sie dann den Standort
des Gerätes und führen Sie den Sendersuchlauf erneut
durch.
Überprüfen Sie ggf. die Signalstärke, siehe S. 19.
Wie Sie die Quelle einstellen
Drücken Sie die Taste DAB/FM 2, um zur ge-
wünschten Quelle zu schalten:
DAB: Digitalradio DAB+
FM: UKW-Radio
Die aktive Quelle erscheint im Display.
Wie Sie die Sprache einstellen
Drücken Sie die Taste INFO / MENÜ 3 und halten Sie
die Taste gedrückt. Wählen Sie mit – CHANNEL + 5
"System" und bestätigen Sie mit SELECT 6.
Wählen Sie "Sprache" mit – CHANNEL + 5. Bestäti-
gen Sie durch Drücken der Taste SELECT 6.
Stellen Sie die Sprache mit – CHANNEL + 5 ein.
Bestätigen Sie durch Drücken der Taste SELECT 6.
14
Page 15
Wie Sie allgemeine Geräte-Funktionen bedienen
Wie Sie die Lautstärke einstellen
Drücken Sie -VOLUME+ 7, um die gewünschte
Lautstärke einzustellen.
Wie Sie das Gerät ausschalten
Um das Radio auszuschalten, POWER 1 erneut
drücken.
Standby erscheint, danach Datum und Uhrzeit.
In dieser Stellung ist das Gerät ausgeschaltet aber
mit dem Stromnetz verbunden.
Wie Sie die Beleuchtung einstellen
Drücken Sie die Taste INFO / MENÜ 3 und halten Sie
die Taste gedrückt. Wählen Sie mit – CHANNEL + 5
"System" und bestätigen Sie mit SELECT 6.
Wählen Sie "Beleuchtung" mit – CHANNEL + 5.
Bestätigen Sie durch Drücken der Taste SELECT 6.
Zeitabschaltung erscheint.
Stellen Sie die Zeit, nach der sich die Beleuchtung
ausschalten soll mit – CHANNEL + 5 ein und bestätigen Sie durch Drücken der Taste SELECT 6.
Wie Sie die Uhrzeit manuell einstellen
Nachdem Sie einen DAB-Sender eingestellt haben, wird
somit das Datum und die Uhrzeit automatisch aktualisiert. Ebenso bei UKW-Empfang eines RDS-Signals.
Drücken Sie die Taste INFO / MENÜ 3 und halten
Sie die Taste gedrückt . Wählen Sie mit –
CHANNEL + 5 "System" und bestätigen Sie mit
SELECT 6.
Drücken Sie – CHANNEL + 5, um „ Uhrzeit “ und
danach > Zeit/Datum einstellen zu wählen.
Bestätigen Sie jeweils durch Drücken von SELECT 6.
Drücken Sie – CHANNEL + 5, um die Stunde einzu-
stellen.
Bestätigen Sie durch Drücken von SELECT 6.
Stellen Sie dann wie beschrieben die Minuten ein.
Stellen Sie das Datum bei > Datum einstellen auf
die beschriebene Art ein.
Hinweis:
Das Gerät wird mit der aktiven Einstellung > Update alle
im Zeit-Menü ausgeliefert. (Menüpunkt: Autom. Up-
date). Nachdem Sie einen DAB- oder UKW (RDS)Sender eingestellt haben, wird somit das Datum und die
Uhrzeit automatisch aktualisiert.
Sie können die Zeitanzeige mit der Option > 12/24
Std. einstellen im Zeit-Menü ändern.
Sie können die Datumsanzeige mit der Option
> Datumsformat einst. einstellen.
15
Page 16
Menübedienung
Menübedienung
Wie Sie das Gerät auf Werkseinstellung zurücksetzen
Wenn Sie den Standort des Gerätes verändern, z.B. bei
einem Umzug, sind möglicherweise die gespeicherten
DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall
alle gespeicherten Sender löschen, um gleichzeitig einen
neuen Sendersuchlauf zu starten.
Schalten Sie das Gerät ein. Drücken Sie die Taste
INFO / MENÜ 3 und halten Sie die Taste gedrückt.
Wählen Sie mit – CHANNEL + 5 "System" und be-
stätigen Sie mit SELECT 6.
Drücken Sie – CHANNEL + 5, um „ Werkseinstel-
lung “ zu wählen.
Bestätigen Sie durch Drücken von SELECT 6.
Drücken Sie + , um „Ja“ wählen und bestätigen Sie
mit SELECT 6. Alle gespeicherten Sender werden
gelöscht.
Die Software-Version darstellen
Drücken Sie die Taste INFO / MENÜ 3 und halten
Sie die Taste gedrückt. Wählen Sie mit – CHANNEL
+ 5 "System" und bestätigen Sie mit SELECT 6.
Drücken Sie – CHANNEL + 5, um „ SW-Version “
zu wählen.
Bestätigen Sie durch Drücken von SELECT 6.
Wie Sie die SLEEP-Funktion benutzen
Sie können den Zeitraum Aus, 10 - 90 Minuten einstellen, nach dem sich das Gerät aus jeder Betriebsart in
Standby schaltet.
Drücken Sie die Taste INFO / MENÜ 3 und halten
Sie die Taste gedrückt. Wählen Sie mit – CHANNEL
+ 5 "System" und bestätigen Sie mit SELECT 6.
Drücken Sie – CHANNEL + 5, um „ SLEEP “ zu
wählen.
Bestätigen Sie durch Drücken von SELECT 6.
Stellen Sie mit – CHANNEL + 5 die Einschlafzeit ein,
nach der sich das Gerät ausschaltet.
Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch in Standby.
16
Page 17
Die DAB-Funktion
Die DAB-Funktion
Was ist DAB+
DAB+ ist ein neues digitales Format, durch welches Sie
kristallklaren Sound ohne Rauschen hören können.
Anders als bei herkömmlichen Analogradiosendern werden
bei DAB mehrere Sender auf ein und derselben Frequenz
ausgestrahlt. Dies nennt man Ensemble oder Multiplexe.
Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen,
welche individuell von den Radiostationen gesendet werden. Infos z.B unter www.digitalradio.de oder
www.digitalradio.ch.
Datenkomprimierung
Digital Radio macht sich dabei Effekte des menschlichen
Gehörs zunutze. Das menschliche Ohr nimmt Töne, die
unter einer bestimmten Mindestlautstärke liegen, nicht
wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu
anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren
Anteile von den lauteren überlagert. Alle Toniformationen in
einem Musikstück, die unter die sog. Mithörschwelle fallen,
können aus dem zu übertragenden Signal herausgefiltert
werden. Dies führt zur Reduzierung des zu übertragenden
Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).
Audio Stream
Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und
damit akustische Informationen darstellen. Damit lassen
sich gewohnte Radioprogramme übertragen und auf der
Empfängerseite anhören. Digital Radio bringt Ihnen nicht
nur Radio in exzellenter Soundqualität sondern zusätzliche
Informationen. Diese können sich auf das laufende Programm beziehen (DLS z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).
DAB Radioempfang
Service Wahl und Suche
Das Gerät startet automatisch den Sendersuchlauf, wenn
es eingeschaltet wird. Sollte kein Sender empfangen werden, erscheint “Dienst nicht verfügbar” auf dem Display.
Dies bedeutet, dass entweder kein Empfang oder nur sehr
schwacher Empfang möglich ist. In dem Fall müssten Sie
den Standort wechseln.
17
Page 18
Wie Sie das Gerät im DAB-Modus bedienen
Wie Sie das Gerät im DABModus bedienen
Wie Sie einen Suchlauf bei DAB
durchführen
Sie können den Suchlauf entweder als „Manual tune“
oder als „vollständiger Suchlauf“ durchführen. Wir empfehlen stets den vollständigen Suchlauf durchzuführen,
da dabei alle DAB Band III – Kanäle gescannt und somit
alle Sender gefunden werden.
Drücken Sie die Taste INFO MENU 3 und wählen
Sie durch Drücken von – CHANNEL + 5 > vollstän-
diger Suchlauf. Bestätigen Sie durch Drücken von
SELECT 6.
Die Suche startet, im Display erscheint der Fort-
schrittsbalken.
Sender einstellen
Sie können die gefundenen Sender am Gerät prü-
fen. Dazu – CHANNEL + 5 drücken.
Um einen Sender auszuwählen, SELECT 6 drücken.
Wie Sie DAB-Sender speichern
Der Programm-Speicher kann bis zu 10 Stationen im
DAB-Bereich speichern.
Hinweis:
Die gespeicherten Sender bleiben auch bei Stromausfall
erhalten.
Den gewünschten Sender einstellen.
PRESET-Taste 4 lang drücken.
Mit – CHANNEL + 5 Programmplatz 1 – 10 wählen.
Mit SELECT 6 bestätigen.
Anwählen der programmierten Stationen
PRESET-Taste 4 drücken und mit – CHANNEL + 5
Programmplatz 1 – 10 wählen.
Mit SELECT 6 bestätigen.
Haben Sie keinen Sender auf den gewählten Programm-
platz gespeichert, erscheint „Leer“.
Löschen einer Programmplatz-Speicherung
Neuen Sender auf die jeweilige PRESET-Taste
speichern.
18
Page 19
Wie Sie das Gerät im DAB-Modus bedienen
1
2
Manuelle Senderwahl / Tuning bei DAB
Drücken Sie die Taste INFO MENU 3.
Drücken Sie – CHANNEL + 5, um > Manuell ein-
stellen zu wählen.
Bestätigen Sie durch Drücken von SELECT 6.
Drücken Sie – CHANNEL + 5, um durch die Labels
5A bis 13 F und deren Frequenzen zu schalten und
bestätigen Sie mit SELECT 6.
Wird ein Ensemble auf einem der DAB-Kanäle ge-
funden, erscheint der Name im Display. Die Sender
werden automatisch gespeichert.
Durch Sender schalten
Mit Taste – CHANNEL + 5 durch Liste schalten,
Sender mit Taste SELECT 6 aktivieren.
Wie Sie Informationen einblenden
Drücken Sie die Taste INFO 3 wiederholt.
Mehrfaches Drücken der INFO-Taste 3 schaltet
durch verschiedene Informationen, wie z.B. Zeit, Datum, Frequenz, Audiobitrate, Signalstärke, DLS, Programmtyp, Ensemble/Multiplexname.
Signalstärke:
Die Markierung 1 zeigt den erforderlichen Pegel.
Sender, deren Signalstärke unterhalb des erforderli-
chen Pegels liegt, senden kein ausreichendes Signal.
19
Page 20
Wie Sie das Gerät im DAB-Modus bedienen
Wie Sie die Datenkompression DRC
einstellen
Die Kompressionsrate gleicht Dynamikschwankungen
und damit einhergehende Lautstärkevariationen aus.
Drücken Sie die Taste INFO / MENU 3 und wählen
Sie durch Drücken von – CHANNEL + 5 12 > DRC.
Bestätigen Sie durch Drücken von SELECT 6.
Wählen Sie durch Drücken von – CHANNEL + 5 die
Kompressionsrate:
DRC hoch – Hohe Kompression
DRC tief – niedrige Kompression
DRC aus – Kompression abgeschaltet.
Bestätigen Sie durch Drücken von ENTER 11.
DAB: Inaktive Stationen löschen
Sie können nicht mehr sendende Stationen aus der Stationsliste entfernen.
Drücken Sie die Taste INFO / MENU 3 und wählen
Sie durch Drücken von – CHANNEL + 5 > inaktive
Sender.
Bestätigen Sie durch Drücken von SELECT 6.
Wählen Sie mit – CHANNEL + 5 > Ja und bestäti-
gen Sie durch Drücken von SELECT 6.
20
Page 21
Wie Sie das Gerät im UKW-Modus bedienen
Wie Sie das Gerät im UKWModus bedienen
Wie Sie einen UKW/FM-Sender einstellen
Um zu UKW/FM zu schalten, DAB/FM 2 drücken.
Im Display erscheint die Frequenz und ggf. der „Radio
Text“, wenn ein Sender empfangen wird.
Wird ein RDS-Signal empfangen, erscheint der Sendername und ggf. der Radiotext.
Manuelle Senderwahl
Drücken Sie – CHANNEL + 5 im UKW-Betrieb, um
den gewünschten Sender einzustellen. Das Display
zeigt Frequenz an. Jeder Tastendruck verändert die
Frequenz in 50 kHz-Schritten.
Automatische Senderwahl
Drücken Sie – CHANNEL + 5 und halten Sie die
Taste gedrückt, um den automatischen Sendersuchlauf zu starten. Im Display erscheint "Suchlauf...".
Wird ein UKW-Sender mit ausreichend starkem Signal
gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben.
Hinweis:
Für die Einstellung schwächerer Sender benutzen Sie
bitte die manuelle Senderwahl.
Sie können im Menü > Suchlauf Einstellung einstellen,
ob die automatische Senderwahl nur starke Sender findet (Kräftige Sender) oder nach allen Sendern sucht
(Alle Sender).
Wie Sie Mono/Stereo einstellen
Sie können wählen, ob die Radiosender in stereo oder
mono empfangen werden. Bei schwachen Signalen empfiehlt es sich, auf Mono zu schalten (Einstellung: Nur
mono).
Drücken Sie die Taste INFO MENU 3.
Drücken Sie – CHANNEL + 5, um „Audio Einstel-
lung“ zu wählen.
Bestätigen Sie durch Drücken von SELECT 6.
Drücken Sie – CHANNEL + 5, um < Stereo möglich >
oder < Nur mono > zu wählen.
Bestätigen Sie durch Drücken von SELECT 6.
Hinweis:
Die jeweilige Senderfrequenz wird im Display dargestellt.
21
Page 22
Wie Sie das Gerät im UKW-Modus bedienen
Wie Sie UKW-Sender speichern
Der Programm-Speicher kann bis zu 10 Stationen im
FM-Bereich (UKW) speichern.
Hinweis:
Die gespeicherten Sender bleiben auch bei Stromausfall
erhalten.
Den gewünschten Sender einstellen.
PRESET-Taste 4 lang drücken.
Mit – CHANNEL + 5 Programmplatz 1 – 10 wählen.
Mit SELECT 6 bestätigen.
Anwählen der programmierten Stationen
PRESET-Taste 4 drücken und mit – CHANNEL + 5
Programmplatz 1 – 10 wählen.
Mit SELECT 6 bestätigen.
Haben Sie keinen Sender auf den gewählten Programm-
platz gespeichert, erscheint „Leer“.
Löschen einer Programmplatz-Speicherung
Neuen Sender auf die jeweilige PRESET-Taste
speichern.
22
Page 23
Wie Sie das Gerät reinigen
Wie Sie das Gerät reinigen
Stromschlag!
Um die Gefahr eines elektrischen Schlags zu vermeiden,
dürfen Sie das Gerät nicht mit einem nassen Tuch oder
unter fließendem Wasser reinigen. Vor dem Reinigen
Steckernetzteil ziehen.
ACHTUNG!
Sie dürfen keine Scheuerschwämme, Scheuerpulver und
Lösungsmittel wie Alkohol oder Benzin verwenden.
Reinigen Sie das Gehäuse mit einem weichen, mit
Wasser angefeuchteten Tuch.
Wie Sie die Displayanzeigen aufrufen
Durch Drücken der Taste INFO 6 können Sie folgende
Informationen einblenden:
DAB-Betrieb FM (UKW) - Betrieb
DLS: durchlaufender Text
mit zusätzlichen Informationen, die die Sender u. U.
bereitstellen
Signalstärke PTY: Programmtyp
Programmtyp Frequenz
Ensemble/Multiplex
Gruppenname
Signalfehler Batterie xx (bei Batteriebe-
Bitrate
Batterie xx (bei Batteriebetrieb)
Zeit,
Datum
RT Radiotext: durchlaufender
Text mit zusätzlichen
Informationen, die die Sender
u. U. bereitstellen
Stereo Mono
trieb)
Zeit,
Datum
23
Page 24
Wie Sie Fehler beseitigen
Wie Sie Fehler beseitigen
Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.
Wenn Sie die Störung auch nach den beschriebenen
Überprüfungen nicht beheben können, nehmen Sie bitte
Kontakt mit dem Hersteller auf.
Probleme mit dem Gerät
Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht
einschalten.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke.
Das Gerät wird nicht mit Strom
versorgt.
Schließen Sie das Steckernetzteil
richtig an die Netzsteckdose an.
Ggf. andere Steckdose wählen.
Batterie:
Legen Sie unverbrauchte Batterien
ein
Ziehen Sie den Kopfhörer-Stecker
aus dem Gerät, wenn Sie über
Lautsprecher hören möchten.
Ggf. ist die falsche Quelle gewählt
worden.
Symptom Mögliche Ursache/Abhilfe
Es ist ein Störrauschen zu
hören.
Es treten andere Bedienungsstörungen, laute Geräusche oder eine gestörte
Display-Anzeige auf.
Das Display schaltet sich
nicht ein.
In der Nähe des Geräts sendet ein Mobiltelefon oder ein
anderes Gerät störende Radiowellen aus.
Entfernen Sie das Mobiltelefon oder das Gerät aus der
Umgebung des Geräts.
Elektronische Bauteile des
Geräts sind gestört.
Netzgerät:
Ziehen Sie das Steckernetz-
teil. Lassen Sie das Gerät ca.
10 Sekunden von der Stromquelle getrennt. Schließen Sie
das Gerät erneut an oder
setzen Sie die Batterien ein.
Gerät einschalten.
Steckernetzteil ziehen, wieder
einstecken, Gerät einschalten.
24
Page 25
Technische Daten
Probleme mit dem Radio
Symptom Mögliche Ursache/Abhilfe
Es wird kein Radiosender empfangen.
Es wird kein DABSignal empfangen.
Der Ton ist schwach
oder von schlechter
Qualität.
Richtlinien und Normen
Dieses Produkt entspricht
der Niederspannungsrichtlinie (2006/95/EC),
der EMV-Richtlinie (2004/108/EC),
CE-Kennzeichenrichtlinie.
Das Gerät befindet sich nicht im RadioModus. Taste DAB / FM drücken.
Überprüfen Sie, ob in der Region DAB
Empfang möglich ist.
Probieren Sie, andere Sender zu empfangen.
Andere Geräte, z. B. Fernseher stören
den Empfang.
Stellen Sie das Gerät weiter entfernt von
diesen Geräten auf.
Die Batterien sind erschöpft.
Ersetzen Sie die Batterien durch frische.
Die Antenne ist nicht ausgezogen.
Ziehen Sie die Antenne aus.
Technische Daten
Abmessungen Gerät
(Breite x Höhe x Tiefe)
Gewicht: ca. 0,35 kg
Spannungsversorgung: 100 – 240 V Wechselstrom,
Netzteil:
Batterien
Typische Betriebszeit
Akkubetrieb 4 x 1,2 V Akkus
Ausgangsleistung: 1 x 1 W RMS
Umgebungsbedingungen: +5 °C bis +35 °C
Radio:
Empfangsfrequenzen:
Analog
Digital Band III
Antenne:
Kopfhörer Anschlussbuchse: 3,5 mm
Technische Änderungen und Irrtümer vorbehalten.
Die Abmessungen sind ungefähre Werte.
185 mm x 110 mm x 58 mm
50/60 Hz, 0,15 A
5 V
1 A
4 x 1,5 V AA Mignon LR6
ca. 6 Stunden bei halber Lautstärke
5 % bis 90 % relative Luftfeuchte (nicht
kondensierend)
UKW 87,5–108 MHz
DAB 174–240 MHz
DAB/UKW-Teleskopantenne
25
Page 26
Wie Sie den Hersteller erreichen
Wie Sie den Hersteller erreichen
DGC GmbH
Graf-Zeppelin-Str. 7
D-86899 Landsberg
www.dual.de
Entsorgungshinweise
Entsorgung der Verpackung
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die
Verpackung geschützt. Alle eingesetzten Materialien sind
umweltverträglich und wieder verwertbar. Bitte helfen Sie
mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sich bei
Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. Vor der Entsorgung des Gerätes sollten die
Batterien entfernt werden.
Erstickungsgefahr!
Verpackung und deren Teile nicht Kindern überlassen.
Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.
Wie Sie das Gerät entsorgen
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder
gewonnen werden. Erkundigen Sie sich in Ihrer Stadtoder Gemeindeverwaltung nach Möglichkeiten einer
umwelt- und sachgerechten Entsorgung des Gerätes.
Dieses Gerät ist entsprechend der WEEE-Richtlinie
2012/19/EU über Elektro- und Elektronik-Altgeräte
gekennzeichnet.
Dieses Produkt darf am Ende seiner Lebensdauer nicht
über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten abgegeben wer-
Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.
den. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe
sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie
einen wichtigen Beitrag zum Schutze unserer Umwelt.
Lebensgefahr!
26
Loading...
