Rollator Torro
ROLLATOR – WALKING DEVICE – ROLLATOR – ROLLATOR
Gebrauchsanweisung – Operating instructions – Manuel d’utilisation – Gebruiksaanwijzing
Page 2
2
1 Handgriff
2 Schiebegriff
3 Bremse
4 Feststellschraube für
Schiebegriff
5 Sitz
6 Hinterrad
7 Lenkrad
8 Stockhalter
9 Tasche
10 Rückengurt
11 Bowdenzug
12 Frontreflektor
10
11
12
7
9
6
8
4
5
2
1
3
Teile des Rollator –
Parts of walking device –
Pièces du Rollator
Onderdelen van de Rollator
1 Handgreep
2 Hoogteverstelling
3 Rem
4 Borgschroef van hoogte-
verstellingen
5 Zitting
6 Achterwiel
7 Zwenkwiel
8 Stokhouder
9 Tas
10 Rugleuning
11 Bowdenkabel
12 Voorreflector
1 Handgrip
2 Adjustable Tube of Handgrips
3 Brake
4 Height Adjustment screw for
handgrips
5 Seat
6 Rear wheel
7 Steering wheel
8 Cane holder
9 Bag
10 Backrest
11 Br ak e wi re
12 Front reflector
1 Poignée
2 Poignée réglable en hauteur
3 Frein
4 Vis de Fixation des
Poignées
5 Siège
6 Roue arrière
7 Roue gauche
8 Porte-canne
9 Sacoche
10 Dossier
11 Câble Bowden
12 Bande réfléchissante avant
Page 3
3
Indikation / Kontraindikation
Gehhilfe für den Außen- und Innenbereich zum Ausgleich
bzw. zur Verbesserung eingeschränkter Gehleistung.
Die Versorgung Versicherter mit Gehhilfen hat in der
Absicht zu erfolgen, beim Anwender die eingeschränkte
Gehleistung auszugleichen oder zumindest zu verbessern (Erweiterung des Aktionsradius bzw. der Mobilität).
Personen mit Einschränkungen der Hand-/Armfunktionen bedürfen besonderer Zurichtung/Ausführungen an
Griffen oder an Hand-/Armauflagen.
Für Personen mit Balancestörungen sind fahrbare Gehhilfen u.U. nicht geeignet, dies ist im Einzelfall durch einen Versuch abzuprüfen. Ggf. muss eine Begleitperson
anwesend sein.
Kontraindikation
Die Verwendung des Rollators ist nicht gezeigt bei: Wahrnehmungsstörungen, starken Gleichgewichtsstörungen,
Sitzunfähigkeit
Lieferumfang
1. Rollator
2. Tasche
3. Rückengurt
4. Stockhalter
5. Gebrauchsanweisung

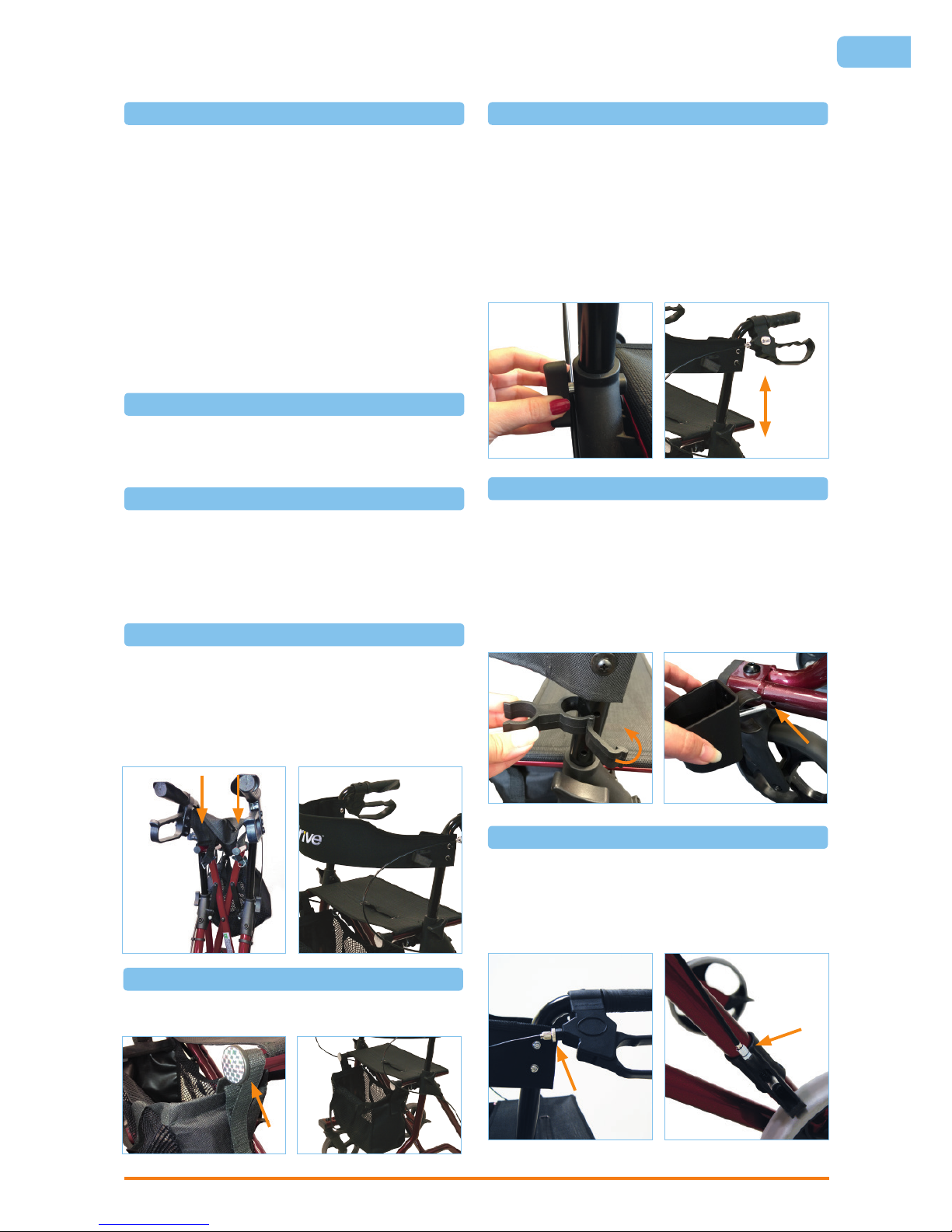

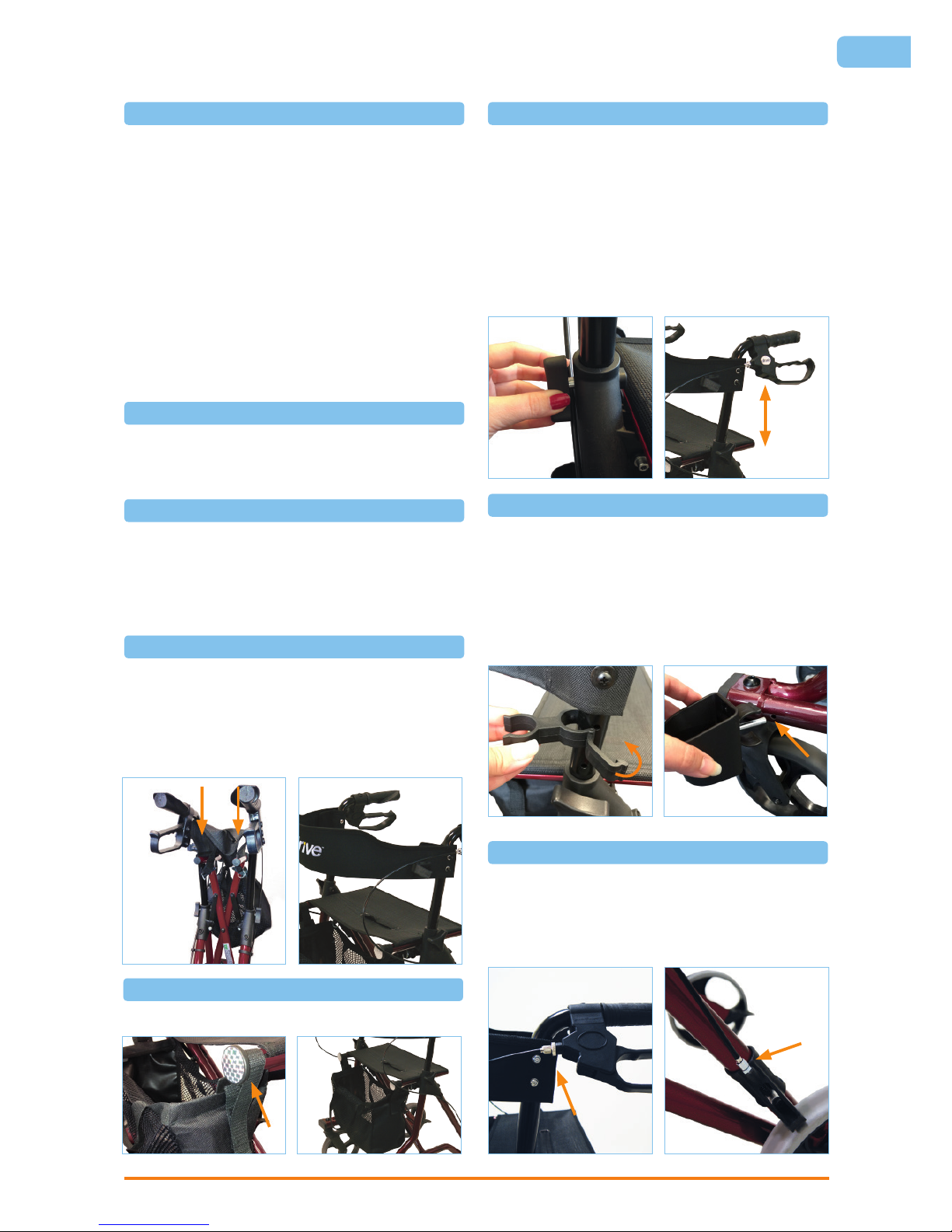

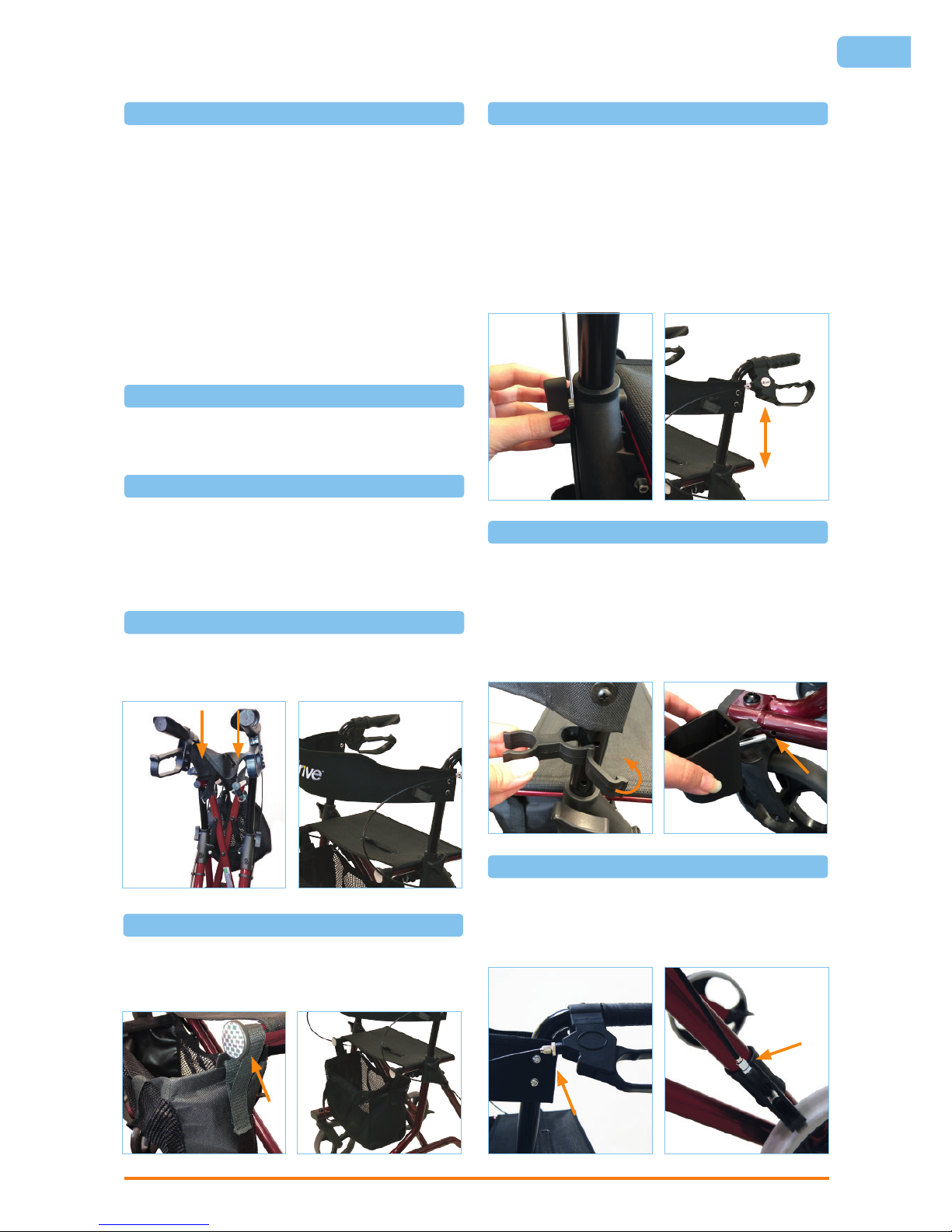

Entfalten
Rollator auf die Räder stellen. Drücken Sie die beiden
Seitenholme der Sitzfläche nach unten bis diese einrasten.
(siehe Bild 1-2)
Der Rollator ist richtig entfaltet wenn der Verriegelungshaken eingerastet ist.
DE
Höheneinstellung Schiebegriffe
Schiebegriffe mindestens bis zur ersten Querbohrung
in das Rahmen-Rohr einstecken. Die Fixierschraube von
innen durchstecken und mit Scheibe und Sterngriff festschrauben. (siehe Bild 3)
Um die Höheneinstellung der Schiebegriffe zu verändern die Fixierschraube durch Drehen des Sterngriffs
entgegen dem Uhrzeigersinn lösen. Dann wie oben
beschrieben den Griff in gewünschter Höhe feststellen.
(siehe Bild 4)
Tasche anbringen
Die Tasche wird mit den Klettbandösen an den Rahmenrohrenden eingehängt.
Einstellung Bremse
Bei schlechter oder zu harter Bremswirkung kann die
Bremse entweder am Bremsgehäuse oben (siehe Bild 5)
oder mit entsprechendem Werkzeug (nicht in Lieferung
enthalten) an der Einstellschraube am Bowdenzug
unten (siehe Bild 6) auf die gewünschte Bremswirkung
eingestellt werden.
5
1
6
3
4
2
Stockhalter
Den oberen Stockhalter mit den Fixierpins in die Löcher
oben unter der Rückenlehne an den Schiebegriffrohren
einsetzen, Klammer schließen und zudrücken bis diese
einrastet.
Den Becher mit dem Fixierstift unten durch das Aufnahmeloch schieben und einclipsen. Sicheren Halt überprüfen.
Montage rechts oder links möglich.
Page 4
4
Die Bremswirkung der auf die Hinterräder wirkenden
Betriebsbremse ist dosierbar und von der Betätigungskraft
abhängig. Zum Feststellen / Parken des Rollators
beide Bremsgriffe nach unten drücken bis sie einrasten
(siehe Abb. 8)
Zum Entriegeln der Bremse beide Bremsgriffe wieder
nach oben ziehen bis sie entriegelt sind (Bremsgriffe sind
in der mittleren Position).
Die Bremswirkung kann durch die Abnutzung der Reifen
beeinträchtig werden.
Deshalb Bremswirkung regelmäßig
prüfen.
Sitzen
9
Falten / Transport / Verstauen
Um den Rollator zusammenzufalten, ziehen Sie die Sitz-
äche am Griff nach oben und falten den Rollator seitlich
zusammen. (siehe Abb. 10 - 11).
10 11
Sicherheitshinweise
Rollator nur als Gehhilfe verwenden!
Rollator nur auf ebenem und festem Untergrund
verwenden.
Es ist untersagt, sich auf den Rollator zu stellen oder eine
Person oder Tiere auf dem Rollator zu befördern!
Maximale Belastung: 150 kg
Der Gebrauch auf Rolltreppen o.ä. ist ausdrücklich untersagt!
Schrauben am Rollator regelmäßig kontrollieren und gegebenenfalls nachziehen!
Die Tasche nur für den Transport von Gegenständen verwenden und nicht überladen!
Max. Belastung: 5,0 kg.
Das Produkt darf nicht dauerhaft Temperaturen über +
40°C ausgesetzt werden. Ansonsten können sich die
Stahlrohrteile und die Sitzauflage aufheizen, was zu Verbrennungen führen könnte.
Reinigung / Wartung
Reinigung
Von Hand mit einem feuchten Tuch regelmäßig reinigen!
Keine aggressiven Reinigungsmittel verwenden!
Wartung
Stellen Sie sicher, dass alle Teile des Rollators einwandfrei
funktionieren. Prüfen Sie, ob alle Schrauben fest
angezogen sind. Falls nicht, ziehen Sie die Schrauben bitte
fest. Prüfen Sie, ob alle Steck- und Schnellverschlüsse
richtig eingestellt und vollständig eingerastet sind. Prüfen
Sie, ob alle Knöpfe der Steck- und Schnellverschlüsse sich
einwandfrei lösen und wieder fixieren lassen. Gebrochene,
beschädigte und verbrauchte Teile des Rollators müssen
sofort ersetzt werden.
Wiedereinsatz
Der Rollator ist für den Wiedereinsatz geeignet.
Beachten Sie, dass Sie auch sämtliche für eine sichere
Handhabung notwendigen technischen Unterlagen dem
neuen Nutzer übergeben werden.
Der Rollator sollte vor der Weitergabe gereinigt und desinfiziert werden und durch den Fachhandel auf Schäden
geprüft und freigegeben werden.
Garantie
Die Gewährleistung beträgt 24 Monate ab Kaufdatum.
Irrtum und Änderungen aufgrund von technischen Verbesserungen und Designveränderungen vorbehalten.
Stand: 07/2015
7
8

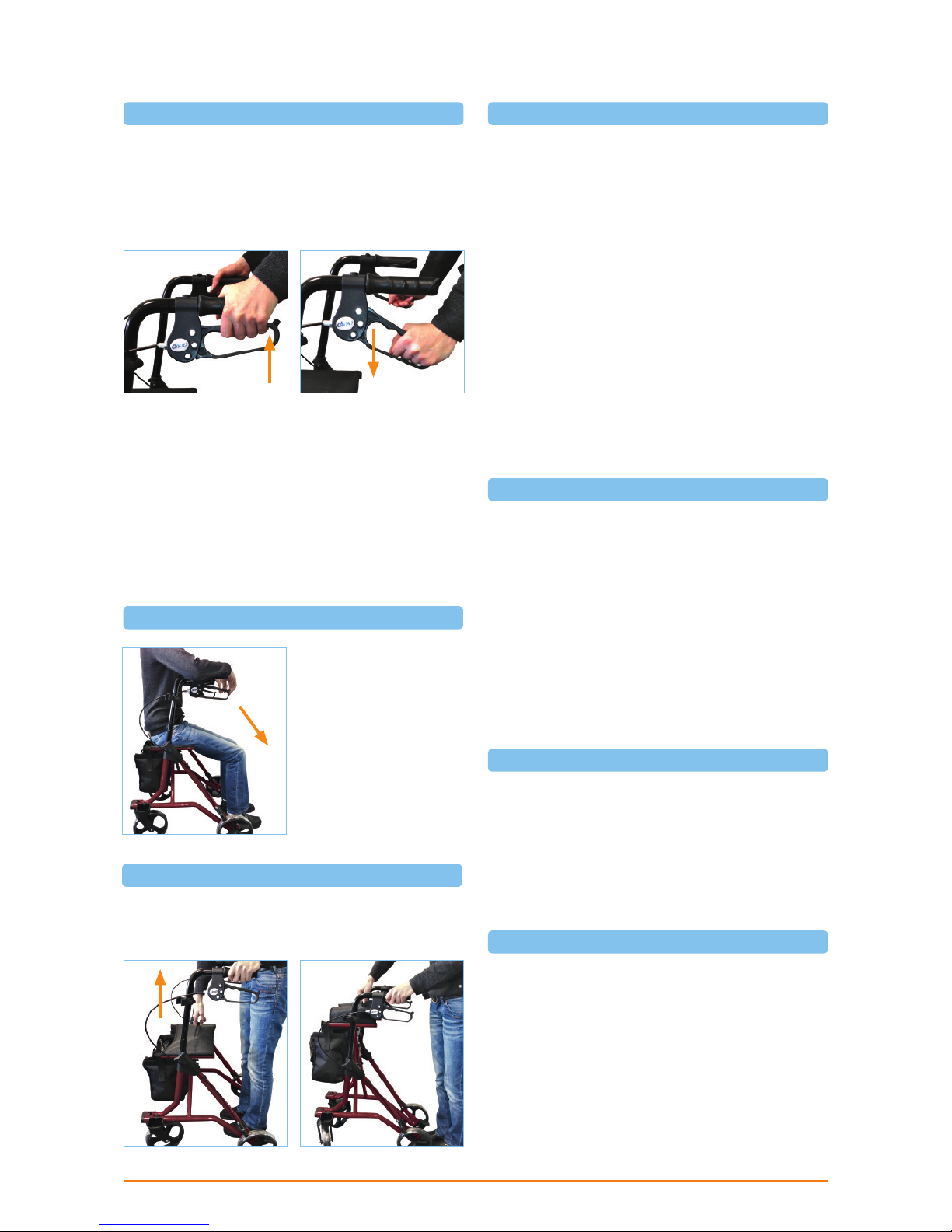

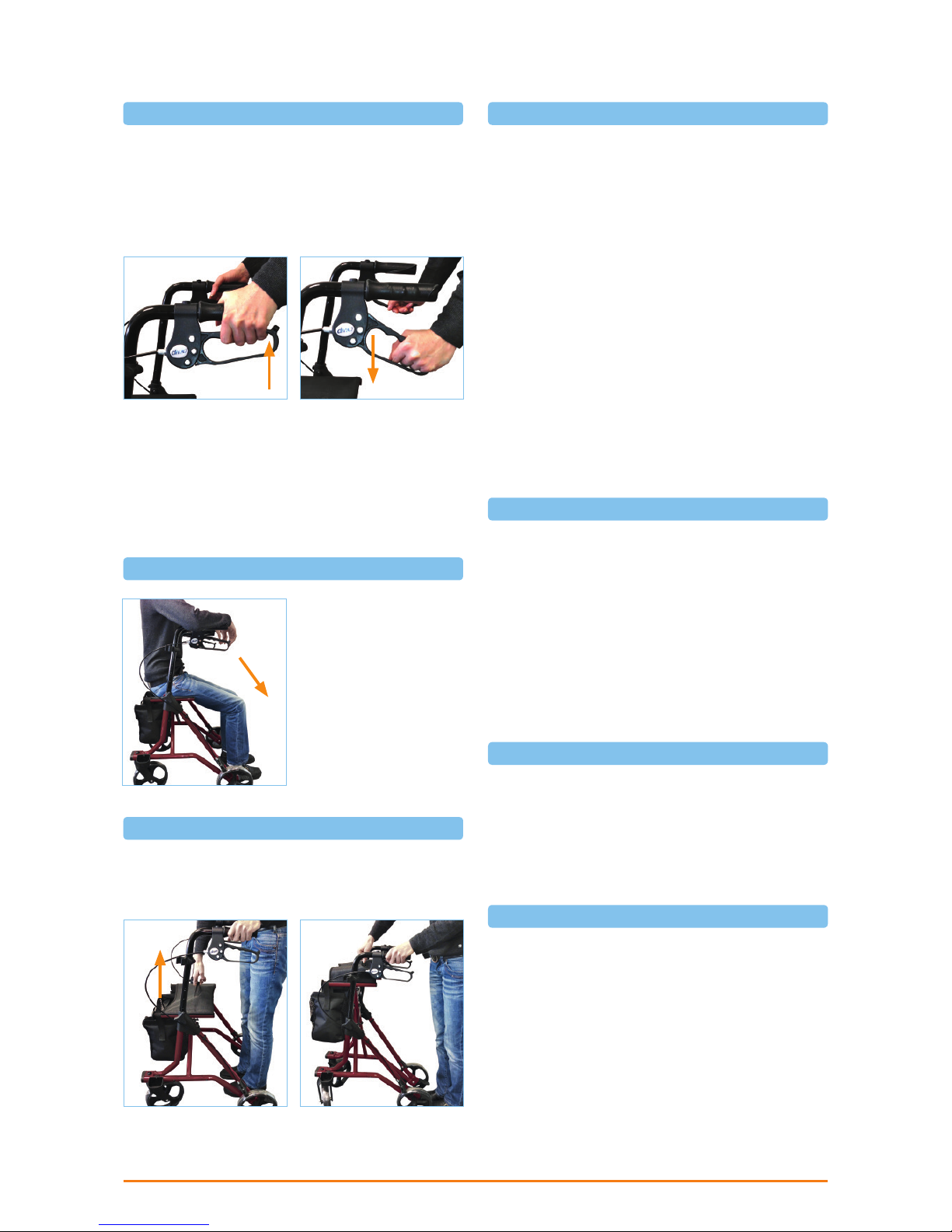

Bremsen / Parken
Zum Bremsen während des Gehens mit dem Rollator
beide Bremsgriffe mit den Händen nach oben ziehen
(siehe Abb 7). Immer langsam und gleichmäßig mit
beiden Händen bremsen.
Den Rollator auf ebenen
und festen Untergrund
stellen.
Dann die Bremsen
feststellen.
Rollator muss stabil stehen
und darf nicht rutschen.
Nur aufrecht sitzen, nicht
nach hinten lehnen.
(siehe Bild 9)!
Page 5
5
Indication / Contraindication
Walking device – for indoor and outdoor use – for compensation and improvement respectively of restricted
ability of walking.
The purpose of walking devices is to compensate for or
at least improve restricted walking ability in users (expansion of range and/or mobility).
Persons with restricted hand/arm functions require special adjustments/versions of handgrips or hand rests/
armrests.
For persons with balance disorders walking frames are
not recommended, this is to be checked by an assessment in an individual case. If it is necessary a companion must be present.
Contraindication
Use of the Rollator is not recommended for persons
suffering from: perceptual disorders, severe imbalance
disorders, an inability to sit
Scope of delivery contents
1. Rollator
2. Bag
3. Backrest
4. Cane holder
5. Operating instructions
Unfold
Position the Rollator on its wheels. Open the red safety
bow and lift up. Now press both pipes from the seat
downwards until they interlock. (see pictures 1 - 2).
EN
Height adjustment handgrips
Insert the tube of the adjustable handgrip into the frame
at least to the “first hole”. Insert the locking screw
through the pipe from the inside and fix with washer and
star clutch screw. (see picture 3).
Turn the star clutch counterclockwise to release the locking screw and change the height setting of the adjustable handgrips. Then follow the above instructions to
secure the handgrip at the desired height.
(see picture 4).
Fitting the bag
Hang the bag with the Velcro loops at the frame tube ends.
(see pictures 4 - 6).
Adjustment of brake
For desired braking strength adjust the brake either
manually at the screw on the housing of the brake (see
picture 5) or with the suitable tool (not included) on the
brake wire (see picture 6).
3
1
5 6
4
2
Cane Holder
Put the upper cane holder with the pins into the 2 holes
at the push handle pipes below the backrest and close
the clip.
The lower cane holder part must be fixed with the pin in
the fixation whole. Make sure correct assembly.
The cane holder can be mounted left or right.
Page 6
6
The braking effect of the parking brake acting on the rear
wheels can be metered and depends on force applied.
Pull up both brake levers in order to release the parking
brakes (the levers are in the middle position).
The effect of the brakes can be affected by abrasion
of the wheels. Therefore regularly test the brakes.
Sitting
9
Folding / Transport / Storage
To fold, pull seat upwards by the handle on the seat plate.
The Rollator can now be folded.
(picture 10 -11).
10 11
Safety instructions
Use only as a walking aid!
Use only on even and solid surfaces.
The Rollator must not be used for standing on or as a
wheelchair! It must not be used for transport of persons
or animals.
Maximum user weight: 150 kg (23 stone)
The use on escalator`s is expressly forbidden!
Regularly check the screws and fasteners on the Rollator
and retighten if necessary.
Use the bag only to transport objects and do not
overload. Maximum load: 5 kg
Do not expose the product to temperatures above 40°C
for a long time, as this can cause the Rollator parts to
overheat and burns to the user.
Cleaning / Maintenance
Cleaning
Clean regularly by hand with a damp cloth!
Do not use any aggressive detergents!
Maintenance
Ensure that all parts of the Rollator are functioning correctly.
Check all screws and ensure that they are all tightened
correctly. Check that all of the push-on and quick-release
connectors are positioned correctly and locked in place.
Check that all buttons on the push-in and quick release
connectors release and re-lock easily. Broken, damaged
and used parts must be replaced immediately.
Reprocessing
The Rollator is suitable for reuse.
Ensure that the new user is given all of the technical documents required to ensure safe handling.
The Rollator must be cleaned and disinfected prior to reuse and must be inspected for damage and approved by
the retailer.
Warranty
We issue a warranty of 24 months from date of purchase.
Subject to technical alterations. Errors and omissions
excepted.
Last update: 07/2015
7
8
Breaking / Parking
Pull both brake levers upwards to apply the brakes whilst
the Rollator is moving (see picture 7). Always brake slowly
and steady.
Press both brake levers down to apply the parking brakes
whilst the Rollator is stationary (picture 8).
Position the Rollator on
an even and solid surface.
Then lock the brakes
(parking position). The
Rollator must stand and
must not slip. Sit straight
up and do not lean
backwards (see picture
9).
Page 7
7
Indication / Contre-indication
Déambulateur pour l’intérieur et l’extérieur pour
compenser ou améliorer un handicap de déplacement.
La prescription d’un déambulateur a pour but de
compenser ou au moins d’améliorer le déplacement de
l’utilisateur (élargissement du rayon d’action ou de la
mobilité).
Les personnes handicapées au niveau des mains ou des
bras doivent bénéficier d’aménagements particuliers au
niveau des poignées ou des repose-main/bras.
Les déambulateurs sont déconseillés aux personnes
souffrant de troubles de l’équilibre. Une vérification au
cas par cas doit être effectuée au cours d’un essai avec
chaque utilisateur. Un accompagnateur doit être présent
le cas échéant.
Contre-indications
L’utilisation du rollator est contre-indiquée en cas de
troubles perceptifs, de troubles sévères de l’équilibre ou
d’incapacité à rester en position assise.
Inclus à la livraison
1. Rollator
2. Sacoche
3. Dossier
4. Porte-canne
5. Manuel d’utilisation
Dépliage
Poser le Rollator sur ses roues. A présent, appuyez vers
le bas sur les deux montants latéraux du siège jusqu’à ce
qu’ils s’enclenchent. (Illustrations 1- 2).
Le Rollator est correctement déplié lorsque le crochet de
verrouillage est enclenché.
FR
Réglage en hauteur des poignées
Insérer les poignées au moins jusqu’au premier trou
traversant dans le tube du châssis. Faire passer la vis
de fixation de l’intérieur puis serrer à l’aide de la rondelle
et de la poignée à trois branches.
Pour modifier le réglage de la hauteur des poignées,
desserrer la vis de fixation en tournant la poignée à
trois branches dans le sens inverse des aiguilles d’une
montre. Puis bloquer la poignée à la hauteur souhaitée
comme cela est décrit ci-dessus. (Voir illustration 3-4).
Installation de la sacoche
La sacoche est fixée par velcro aux extrémités du châssis.
Réglage des freins
En cas de freinage trop faible ou trop brusque, le frein peut
être réglé à la tension voulue soit sur le boîtier du frein audessus (voir illustration 5), soit avec l’outil approprié (non
livré) au niveau de la vis de réglage sur le câble Bowden en
dessous (voir illustration 6).
3
1
5 6
4
2
Porte canne
Sous le dossier et sur les montants de la poignée, mettre
en place le support supérieur en insérant les ergots dans
les orifices, fermer le clip, appuyer fermement jusqu’à
encliquetage.
Introduire le gobelet muni de sa tige en bas dans l’orifice
prévu à cet effet et le clipser. Vérifier la bonne tenue.
Le porte-canne peut être monté à droite ou à gauche.
Page 8
8
Pousser les deux leviers de frein vers le bas pour
actionner les freins de parking lorsque le Rollator est
immobilisé (voir illustration 8).
Tirer les leviers de frein vers le haut puis relâcher pour
débloquer les freins de parking (les poignées de frein
sont en position médiane).
L’action des freins peut être influencée par l’usure des
pneus. Il est donc nécessaire de contrôler régulièrement
les freins.
Assise
9
Pliage/transport/rangement
Pour replier le Rollator, tirez le siège vers le haut à l’aide
de la poignée et repliez le Rollator de chaque côté. (Voir
illustrations 10 - 11).
10 11
Instructions de sécurité
N’utiliser le Rollator que comme déambulateur !
Le Rollator ne doit être utilisé que sur un sol plat et stable.
Il est interdit de se mettre debout sur le Rollator ou encore
de transporter une personne ou des animaux !
Charge maximale : 150 kg
Usage interdit avec des escaliers roulants !
Vérier régulièrement les vis du Rollator et les resserrer le
cas échéant !
La sacoche doit être réservée au transport d’objets et ne
doit pas être trop chargée !
Charge maximale : 5,0 kg.
Le produit ne doit pas être exposé de manière prolongée
à des températures supérieures à 40°C. Dans le cas
contraire, les parties métalliques et le siège peuvent
chauffer et occasionner des brûlures.
Nettoyage/maintenance
Nettoyage
Nettoyage régulièrement le Rollator à la main à l’aide d’un
chiffon humide !
Ne pas utiliser de détergents agressifs !
Maintenance
Assurez-vous du bon fonctionnement de l’ensemble
des pièces du rollator. Vérifiez que toutes les vis sont
bien serrées. Si tel n’est pas le cas, veuillez les serrer
correctement. Vérifiez que tous les dispositifs de fermeture
rapide sont correctement réglés et parfaitement verrouillés.
Vérifiez que tous les boutons des dispositifs de fermeture
rapide se bloquent et se débloquent sans problème.
Toute pièce du rollator endommagée ou usée doit être
immédiatement remplacée.
Recyclage
Le Rollator est conçu pour être réutilisé.
Veillez à fournir au nouvel utilisateur tous les documents
techniques indispensables à un maniement du
déambulateur en toute sécurité.
Le Rollator doit être nettoyé et désinfecté avant chaque
réutilisation. Il doit être également inspecté par un
spécialiste avant d’être remis en service.In
Garantie
La garantie est valable 24 mois à compter de la date
d’achat.
Sous réserve d’erreurs ou de modifications suite à des améliorations techniques ou des modifications du design.
Actualisation : 07/2015
7
8
Freinage/Parking
Tirer les deux leviers de frein vers le haut pour actionner
le frein d’arrêt lorsque le Rollator est en mouvement
(voir illustration 7). Toujours exercer un freinage lent et
régulier avec les deux mains.
Selon la force exercée, il est possible de régler la
puissance de freinage du frein de service agissant sur
les roues arrière.
Placer le Rollator sur un
sol plat et stable.
Puis bloquer les freins.
Le Rollator doit être stable
et ne pas bouger. S’asseoir
bien droit et ne pas se
pencher en arrière. (voir
illustration 9) !
Page 9
9
Indicatie / Contra-indicatie
Loophulpmiddel voor binnen en buiten ter compensatie
of verbetering van beperkingen bij het lopen.
Loophulpmiddelen moeten worden toegepast om
de beperkingen van de gebruiker bij het lopen te
compenseren of in ieder geval te verminderen (zodat de
actieradius of de mobiliteit toeneemt).
Mensen met beperkingen in hand-/armfuncties hebben speciale uitbreidingen/uitvoeringen van grepen of
hand-/armsteunen nodig.
Voor personen met evenwichtsstoornissen worden
frames lopen niet aanbevolen. Dit is te controleren
door een test in een individueel geval. indien nodig een
begeleider aanwezig zijn.
Contra-indicatie
Gebruik van de rollator is niet geïndiceerd bij: stoornissen
in het gezichtsvermogen, ernstige evenwichtsstoornissen,
onvermogen om te zitten
Geleverd product
1. Rollator
2. Tas
3. Rugleuning
4. Stokhouder
5. Gebruiksaanwijzing
Openvouwen
Plaats de Rollator op de wielen. Druk nu de beide
zijstangen van de zitting omlaag totdat deze vastklikken.
(Afbeelding 1-2)
De Rollator is goed opengevouwen als de vergrendelhaak is vastgeklikt.
NL
Hoogte van handgrepen verstellen
Steek de handgrepen minstens tot de eerste dwarsboring in de buis van het frame. Steek de borgschroef er
van binnenuit door en schroef deze met de ring en de
stervormige knop vast.
Als u de hoogte van de handgrepen wilt aanpassen,
draait u de stervormige knop tegen de wijzers van de
klok in om de borgschroef los te draaien. Zet de greep
vervolgens op de gewenste hoogte zoals hierboven is
beschreven. (Zie afbeelding 3-4.)
Tas aanbrengen
De tas wordt met klittenband aan het frame bevestigd.
Rem instellen
Als de rem slecht of juist te krachtig werkt, kunt u de rem
aan de rembehuizing boven (zie afbeelding 5) of met behulp
van geschikt gereedschap (niet meegeleverd) met de
stelschroef onder aan de Bowdenkabel (zie afbeelding 6)
instellen op de gewenste werking.
3
1
5 6
4
2
Stokhouder
U moet het bovenste deel van de stokhouder met de
fixatieklem onder de rugleuning vast aan de buis klemmen van de handgrepen.
U moet de klem sluiten en doordrukken tot deze zich
vast zet.
De onderste houder met de clip en pen door het gaat
steken en doordrukken. Controleer of alles goed vast zit.
Montage is rechts of links mogelijk.
Page 10
10
Als u de Rollator wilt vastzetten/parkeren, drukt u beide
remgrepen omlaag totdat u hoort dat deze vastklikken.
(zie afbeelding 8).
U ontgrendelt de remmen door de beide remgrepen
weer omhoog te trekken totdat deze zijn ontgrendeld (de
remgrepen staan in de middelste stand).
De remmen kunnen minder goed gaan werken wanneer
de wielen afslijten. Controleer daarom regelmatig of de
Rollator goed remt.
Zitten
9
Samenvouwen/transport/opslag
Wanneer u de Rollator wilt samenvouwen, trekt u de zitting
aan de greep omhoog en vouwt u de Rollator zijwaarts
samen. (Zie afb. 10 - 11).
10 11
Veiligheidsinstructies
Gebruik de Rollator alleen als hulpmiddel bij het lopen.
Gebruik de Rollator alleen op een vlakke, stevige
ondergrond.
Het is niet toegestaan op de Rollator te staan of personen
of dieren op de Rollator te vervoeren!
Maximale belasting: 150 kg
Het gebruik van roltrappen is uitdrukkelijk verboden!
Controleer regelmatig de schroeven op de Rollator en
draai deze indien nodig aan!
Gebruik de tas alleen voor transport van voorwerpen en
belast de tas niet te zwaar!
Max. belasting: 5,0 kg.
Het product mag niet continu aan temperaturen boven
+40 °C worden blootgesteld. Anders kunnen de stalen
buizen en de zitting heet worden, wat kan leiden tot
brandwonden.
Reiniging/Onderhoud
Reiniging
Reinig dit product regelmatig met de hand met een vochtige doek!
Gebruik geen agressieve reinigingsmiddelen!
Onderhoud
Controleer of alle onderdelen van de rollator probleemloos
werken. Controleer of alle schroeven stevig zijn aangedraaid.
Zo niet, dan moeten deze worden aangedraaid. Controleer of
alle insteek- en snelsluitingen goed zijn ingesteld en volledig
zijn gesloten. Controleer of alle knoppen van de insteek- en
snelsluitingen probleemloos te openen en weer te sluiten
zijn. Gebroken, beschadigde en versleten onderdelen van
de rollator moeten onmiddellijk worden vervangen.
Hergebruik
De Rollator is geschikt voor hergebruik.
Zorg dat ook alle noodzakelijke technische documentatie
voor een veilig gebruik aan de nieuwe gebruiker wordt
overhandigd.
Voordat de Rollator wordt hergebruikt, dient deze
te worden gereinigd en gedesinfecteerd en door de
vakhandel op schade te worden gecontroleerd en te
worden goedgekeurd. Ind
Garantie
Wij geven een garantie van 24 maanden vanaf de
aankoopdatum.
Eventuele fouten en wijzigingen op grond van technische
verbeteringen en veranderingen in design voorbehouden.
Versie: 07/2015
7
8
Remmen/parkeren
Als u tijdens het lopen met de Rollator wilt remmen, trekt u
beide rem grepen met de han den omhoog (zie af beelding 7).
Rem altijd langzaam en gelijkmatig met beide handen.
Het remvermogen van de rem op de achterwielen kan
worden gedoseerd door meer of minder kracht op de
remgrepen.
Plaats de Rollator op
een vlakke, stevige
ondergrond.
Vergrendel vervolgens
de remmen.
De Rollator moet stabiel
staan en mag niet
wegglijden. Blijf rechtop
zitten, leun niet naar
achteren. (Zie afbeelding
9!)
Page 11
11

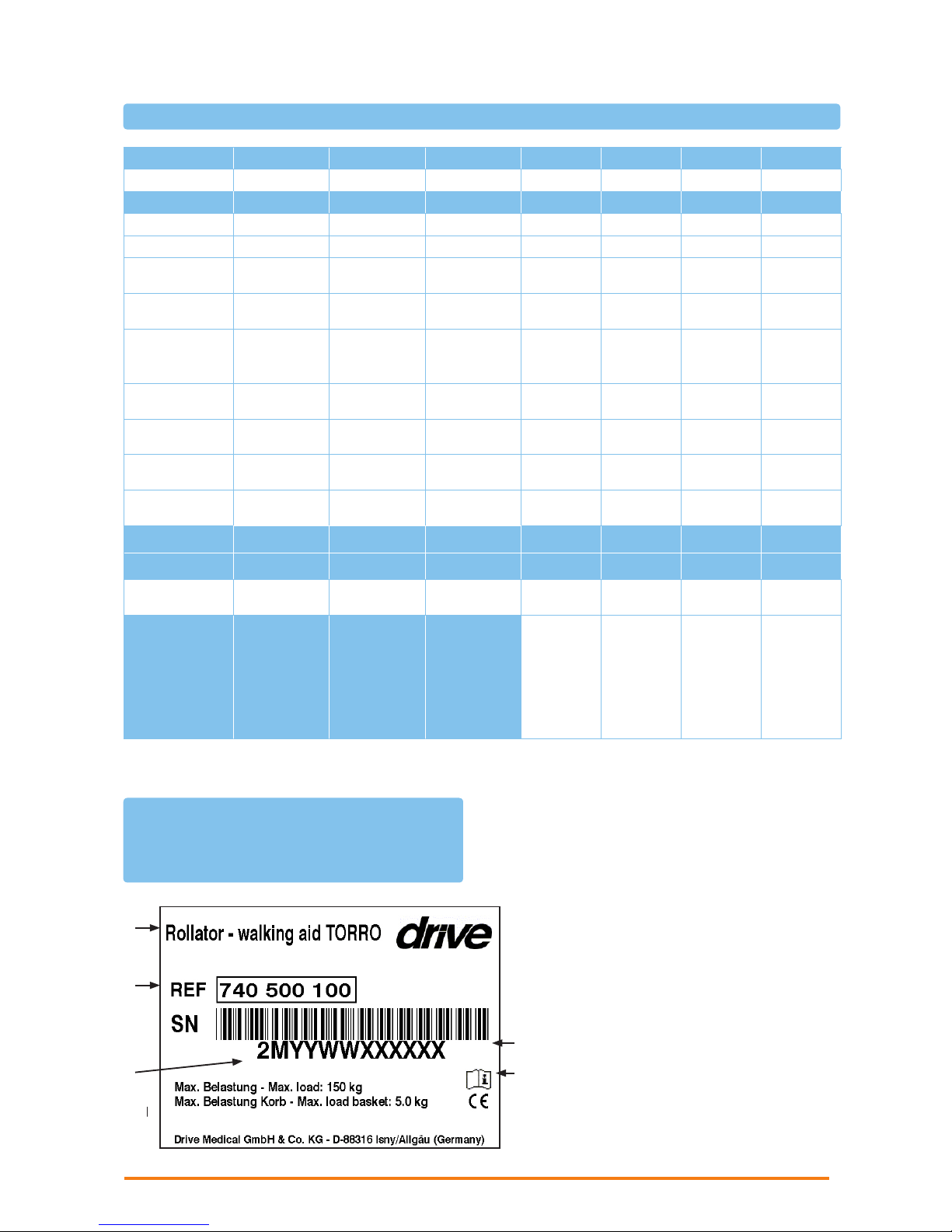

Technische Daten – Technical Data – Données techniques –Technische gegevens
MODELL MODEL MODÈLE MODEL TORRO TORRO S TORRO L TORRO XC
Ar t. Nr. Item. Nr. Art. Nr. Ar t. Nr. 740 500 100 740 500 200 740 500 300 740 500 400
MASSE DIMENSIONS DIMENSIONS AFMETINGEN
Länge gesamt Length over all Longueur totale Totale lengte 68 cm 63 cm 68 cm 75 cm
Breite gesamt Width over all Largeur totale Totale breedte 61,5 cm 58 cm 61,5 cm 68 cm
Breite zwischen
Handgriffen
Width between
handgrips
Largeur entre
les roues arrière
Breedte tussen
handgrepen
45,5 cm 42,5 cm 45,5 cm 47, 5 c m
Breite zwischen
Hinterrädern
Width between
the rear wheels
Largeur entre
les poignées
Breedte tussen
achterwielen
47, 5 cm 44,5 cm 4 7, 5 cm 49,5 cm
Schiebegriffe
5-fachverstellbar
Adjustment of
handgrips
in 5 steps
Poignées
réglables 5
positions
Handgrepen
5-staps
instelbaar
78 – 94,5 cm76 – 85,5 cm97 – 114 cm 85 – 95 cm
Sitzbreite Seat width Largeur du
sièget
Breedte zitting 42 cm 39 cm 42 cm 44,2 cm
Sitzlänge Seat length Longueur du
sièget
Lengte zitting 23 cm 23 cm 23 cm 23 cm
Sitzhöhe Seat height Hauteur du
sièget
Hoogte zitting 59 cm 51,5 cm 59 cm 60 cm
Raddurchmesser/breite
Wheel diameter/
width
Diamètre des
roues / largeur
Wielmaat 20 / 3,5 cm 20 / 3,5 cm 20 / 3,5 cm 20 / 3,5 cm
GEWICHT WEIGHT POIDS GEWICHT
6,9 kg 6,8 kg 7,1 kg 8,6 kg
MAX. BELASTUNG MAX. LOADS CHARGE MAX. MAX. BELASTING
150 kg 150 kg 150 kg 150 kg
Max. Belastung
Tasche
Max. load bag Charge maxi
sacoche
Max. belasting
tas
5 kg 5 kg 5 kg 5 kg
MATERIALIEN MATERIAL MATÉRIAUX MATERIAAL
Rahmen:
Aluminium,
pulverbeschichtet
- Sitz: Nylon
- Handgriffe:
Kunststoff
- Frame:
Aluminium,
powdercoated
- Seat: Nylon
- Handles –
Plastic
- Châssis :
aluminium
laqué
- Assise :
nylon
- Poignée
: matière
plastique
- Frame:
aluminium,
gecoat
- Zitting:
nylon
Handgrepen:
kunststof
1
2
5
3
4
Typenschild –
Type label –
Plaque signalétique –
Typeplaatje
1 Produktname
2 Artikelnummer
3 Seriennummer
4 Produktionsdatum Jahr/Monat
5 Gebrauchsanweisung beachten
1 Product name
2 Article number
3 Serial number
4 Date of manufacturing year/month
5 Attention: See operating instructions
1
Nom du produit
2
Numéro d’article
3
Numéro de série
4
Date de production année/mois
5
Consulter le manuel d’utilisation
1
Productnaam
2
Artikelnummer
3
Serienummer
4
Productiedatum jaar/maand
5
Let op: raadpleeg de gebruiksaanwijzing
Page 12
12
www.drivemedical.de
Ihr Fachhändler / Your specialist Dealer /
Votre revendeur spécialisé / Uw speciaalzaak:
Drive Medical GmbH & Co. KG • Leutkircher Straße 44 • D-88316 Isny/Allgäu • Germany • [email protected] • Tel.:
+49 (0) 7562 9724-0
• Fax:
+49 (0) 7562 9724-25
Stand - as per: 07 / 2015
Loading...
