Dream Multimedia Dreambox DM 7000 User's Manual [de]

Howto

Festplatten Einbauanleitung

Hier wird beschrieben, wie Sie eine Festplatte in Ihre Dreambox 7000 einbauen.

Bitte beachten Sie hierbei, dass Sie die Vorschriften für ESD beim Umgang mit elektronischen
Geräten einhalten. Stellen Sie sicher, dass Sie geerdet sind. Schrauben Sie das Gerät nicht im
Wohnzimmer oder in sonstigen Räumen mit Teppich oder anderen elektrostatisch aufladbaren
Belägen auf. Es sind alle Anschlüsse vom Gerät zu trennen. Öffnen Sie das Gerät nur mit den hier
bezeichneten Werkzeugen. Vermeiden Sie Körperkontakt mit den Bauteilen auf der Hauptplatine.
Sollte Ihnen dies hier nichts sagen, es treten zu viele Fragen auf, dann wenden Sie sich vertrauensvoll
an Ihren nächsten Händler oder Fernsehtechniker. Beachten Sie bitte die Garantiehinweise in der
Bedienungsanleitung zur Dreambox 7000S.

Auf diesem Bild erkennen Sie, was Sie für den Einbau der Festplatte benötigen.

DB7000S

Torxschrauber

Kreuzschlitzschrauber

Kreuzschlitzschrauben

Festplattenschrauben

Festplatte IDE-Kabel Strom-Kabel

Gehäusedeckel

TorxschraubenTorxschrauben

Festplattenrahmen

1

Teile Liste:

1 Dreambox (beinhaltet den Gehäusedeckel, 4 Torxschrauben(links,rechts), 3 Kreuzschrauben(hinten)
1 Kreuzschlitz-Schraubendreher
1 Torx-Schraubendreher (T10 Bit)

1 Festplatte (siehe getestete Festplatten
1 IDE-Kabel
1 Strom-Kabel
2 Festplattenrahmen (sind ab Werk in der Dreambox)
4 Festplattenschrauben Ihrer Wahl (M4)

www.dream-multimedia-tv.de )

Schrauben Sie mit dem Kreuzschlitz
Schraubendreher die drei Kreuzschrauben an der
Geräterückseite ab.

Schrauben Sie mit dem Torx Schraubendreher die
zwei Torxschrauben an der rechten Geräteseite ab.

Schrauben Sie mit dem Torx Schraubendreher die
zwei Torxschrauben an der linken Geräteseite ab.

2

Ziehen Sie den Gehäusedeckel ein Stück nach hinten vom Gerät weg und heben Sie Ihn dann seitlich
hoch.

Entfernen Sie die Festplattenrahmen, indem Sie die Festplattenrahmen nach oben herausziehen.

3

Hier sehen Sie Ihre Dreambox ohne Festplattenrahmen. Zu erkennen sind die Anschlüsse für das
IDE-Kabel und das Strom-Kabel der Festplatte.

Schliessen Sie das IDE-Kabel und das Strom­Kabel an Ihre Festplatte an. Dies können Sie
auch tun, nachdem Sie den Festplattenrahmen
montiert haben.

4

Sie benötigen jetzt den Kreuzschlitz-Schraubendreher, die Festplattenrahmen, Ihre Festplatte und die
vier M4 Schrauben Ihrer Wahl.

Befestigen Sie die Festplattenrahmen an Ihrer Festplatte.

5

Setzen Sie die Festplatte per Jumper auf Master Betrieb.

Wie Sie Ihre Festplatte auf Master Betrieb umstellen, entnehmen Sie bitte der Bedienungsanleitung
Ihrer Festplatte.

6

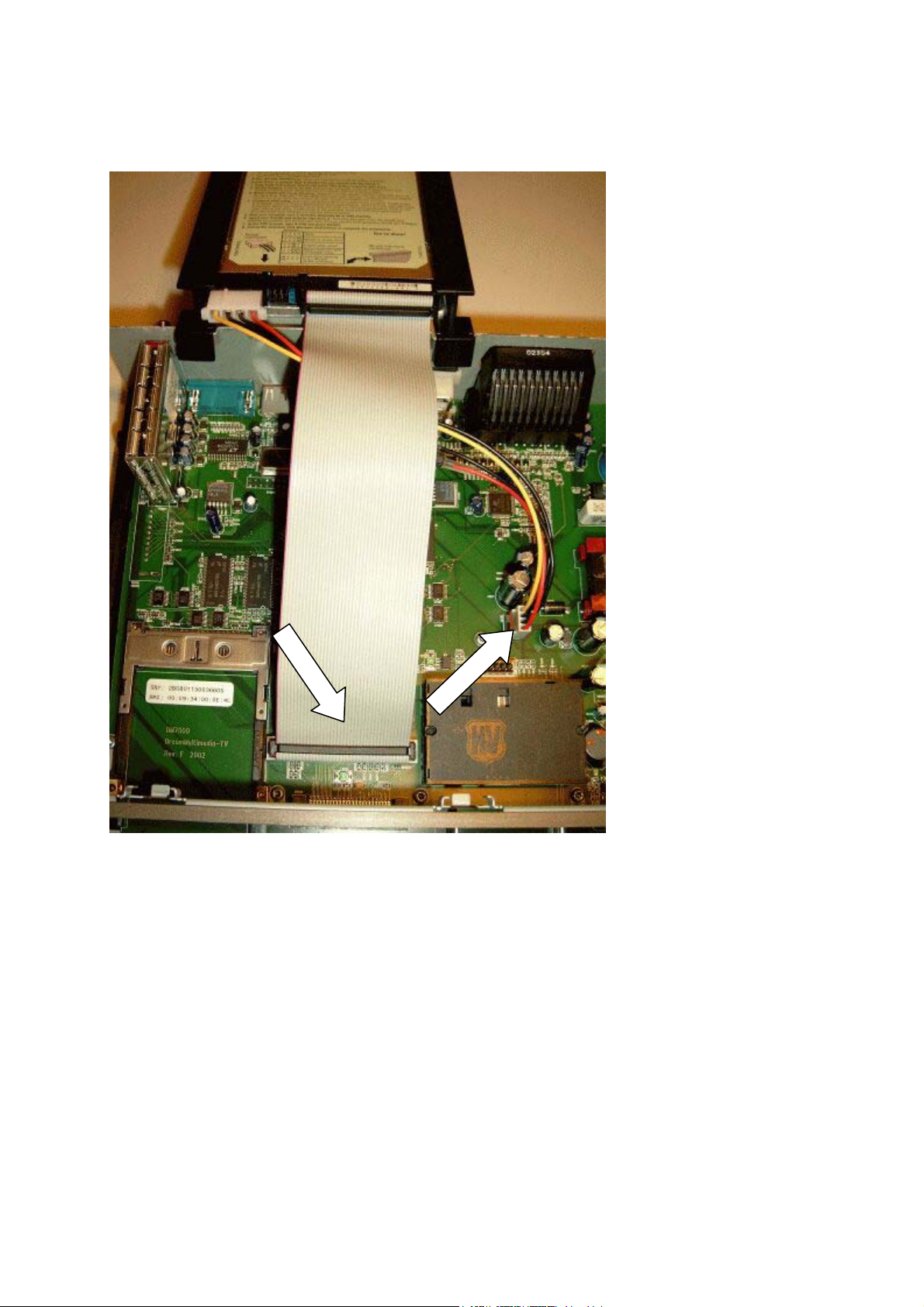

Schliessen Sie das IDE-Kabel und das Strom-Kabel an Ihre Dreambox an.

7

Stecken Sie die Festplatte in die dafür vorgesehenen Schlitze im Gehäuserahmen und führen Sie das
IDE-Kabel und das Strom-Kabel unterhalb der Festplatte durch.

Achten Sie darauf, dass Sie die Kabel möglichst nah an der Festplatte vorbeiführen.

8

Schieben Sie den Gehäusedeckel von hinten wieder auf das Gerät.

Achten Sie auf die kleinen Plastikclips an der Frontblende wenn Sie den Gehäusedeckel an die
Frontblende schieben. Die Plastikclips dürfen nicht überstehen.

Schrauben Sie den Gehäusedeckel mit den vier Torxschrauben (links,rechts) und den drei
Kreuzschrauben (Gehäuserückseite) wieder fest.

Schliessen Sie Ihre benötigten Kabel an Ihre Dreambox an. Den Netzstecker zu allerletzt.

Formatieren Sie die Festplatte via OSD-Menü.

Weiterhin viel Spaß wünscht Ihnen Ihr Dream-Multimedia-Team.

9

Rev.1_dd
