Dreambox DM 500-S/C/T

Bedienungsanleitung

Digitaler Satellitenempfänger zum Empfang von freien

deutsch

und

verschlüsselten DVB-Programmen.

Kommunikations-Schnittstelle

Smartcard Leser

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 7 0 2 5

Linux OS

User Manual

Digital satellite receiver for free and encrypted

Digital Video Broadcasting (DVB).

Communication-Port

Smartcard Reader

Linux OS

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

1. I n h a l t s v e r z e i c h n i s

1. Inhaltsverzeichnis.............................................................................................................................- 2 -

2. Geräteansichten...............................................................................................................................- 4 -

3. Erklärung Vorderansicht...................................................................................................................- 5 -

4. Erklärung Rückansicht......................................................................................................................- 5 -

5. Sicherheitshinweise..........................................................................................................................- 7 -

6. Betriebspausen ................................................................................................................................- 8 -

7. Zusätzliche Sicherheitshinweise.......................................................................................................- 8 -

8. Entsorgungshinweise .......................................................................................................................- 9 -

9. Lieferumfang ..................................................................................................................................- 10 -

10. Inbetriebnahme.............................................................................................................................- 10 -

11. Fernbedienung .............................................................................................................................- 11 -

12. Wichtige Hinweise zur Bedienung................................................................................................- 12 -

13. Tastenerklärung der Fernbedienung ............................................................................................- 13 -

14. Dreambox ein- bzw. ausschalten .................................................................................................- 15 -

15. Sleeptimer ....................................................................................................................................- 16 -

16. OSD Hauptmenü..........................................................................................................................- 16 -

17. Infobar ..........................................................................................................................................- 18 -

17.1 Infobar – EPG (Electronic Program Guide)..........................................................................- 19 -

17.2 Infobar – Unterkanäle...........................................................................................................- 21 -

17.3 Infobar – Tonspur.................................................................................................................- 22 -

17.4 Infobar – Erweiterungen.......................................................................................................- 22 -

18. Sprache einstellen........................................................................................................................- 23 -

19. Zeitzone einstellen........................................................................................................................- 24 -

19.1 manuelle Zeitkorrektur..........................................................................................................- 26 -

20. Signalanzeige (Antenne ausrichten, DM 500-T)...........................................................................- 27 -

20.1 5V abschalten (DM 500-T)...................................................................................................- 28 -

20.2 Automatische Sendersuche (DM 500-T)..............................................................................- 29 -

20.3 Manuelle Sendersuche (DM 500-T).....................................................................................- 31 -

21. Automatische Sendersuche (DM 500-C)...................................................................................... - 32 -

21.1 Manuelle Sendersuche (DM 500-C).....................................................................................- 34 -

22. Satfinder (Spiegel ausrichten, DM 500-S) ....................................................................................- 35 -

23. Satellitenkonfiguration (DM 500-S)...............................................................................................- 36 -

23.1 ein einzelner Satellit – direkte Verbindung (DM 500-S)........................................................- 37 -

23.2 zwei Satelliten via Toneburst Ansteuerung (DM 500-S).......................................................- 38 -

23.3 zwei Satelliten via 22 KHz (nur Highband, DM 500-S).........................................................- 39 -

23.4 zwei Satelliten über DiSEqC A/B (DM 500-S)......................................................................- 40 -

23.5 vier Satelliten über DiSEqC OPT A/B (DM 500-S)...............................................................- 41 -

23.6 mehrere Satelliten mit DiSEqC Rotor (DM 500-S) ...............................................................- 42 -

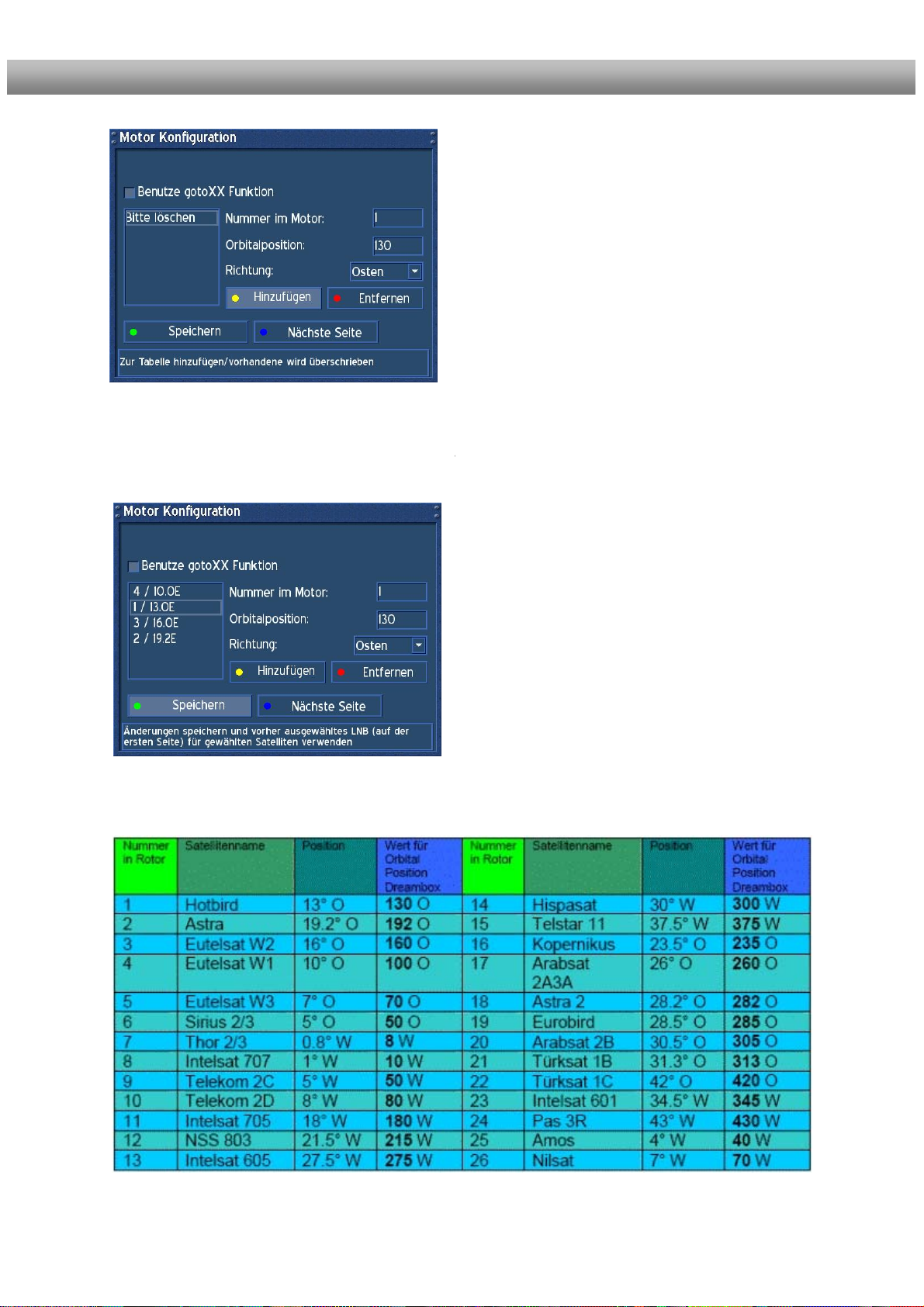

24. Motor Konfiguration (DM 500-S)...................................................................................................- 45 -

25. Beispieltabelle für DiSEqC 1.2 Rotor (DM 500-S) ........................................................................- 46 -

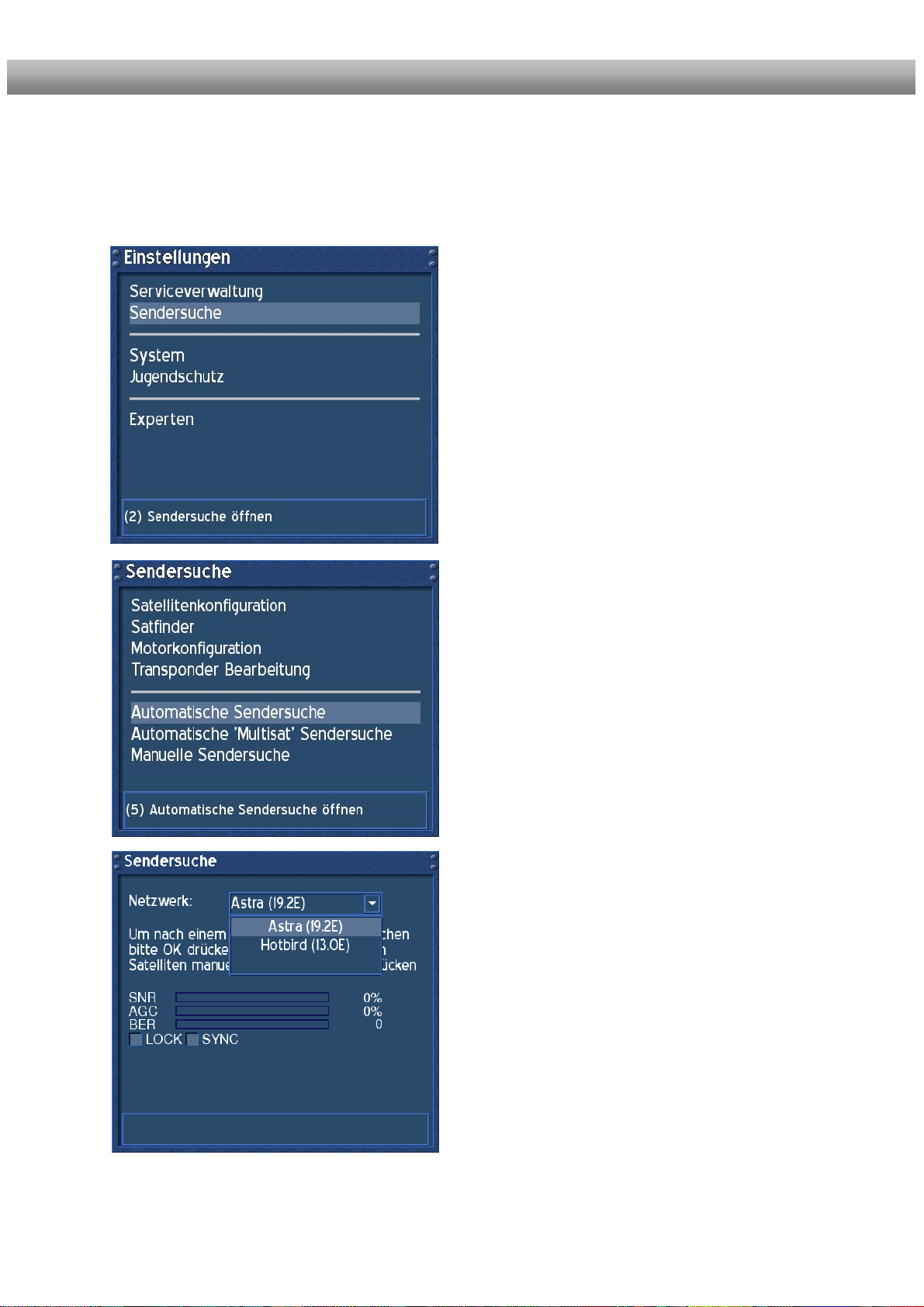

26. Sendersuche pro Satellit (Automatische Sendersuche, DM 500-S) .............................................- 47 -

27. Sendersuche alle Satelliten (Automatische Multisat Sendersuche, DM 500-S)............................- 50 -

28. Manuelle Sendersuche (DM 500-S) .............................................................................................- 54 -

29. Transponder bearbeiten (DM 500-S)............................................................................................- 55 -

30. Serviceverwaltung – neues Bouquet erstellen..............................................................................- 58 -

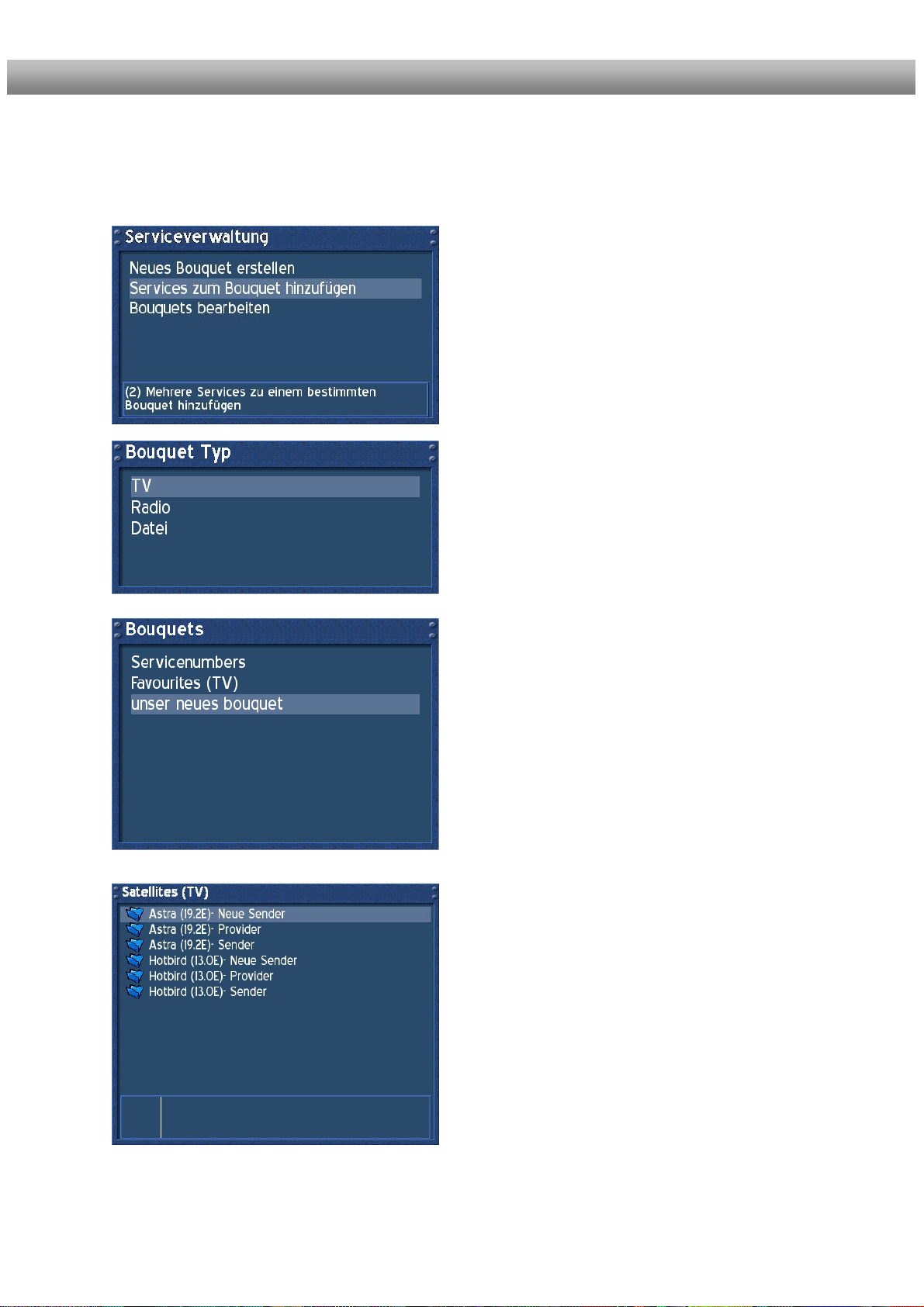

30.1 Serviceverwaltung – Services zu einem Bouquet hinzufügen..............................................- 60 -

30.2 Serviceverwaltung – Bouquets bearbeiten...........................................................................- 62 -

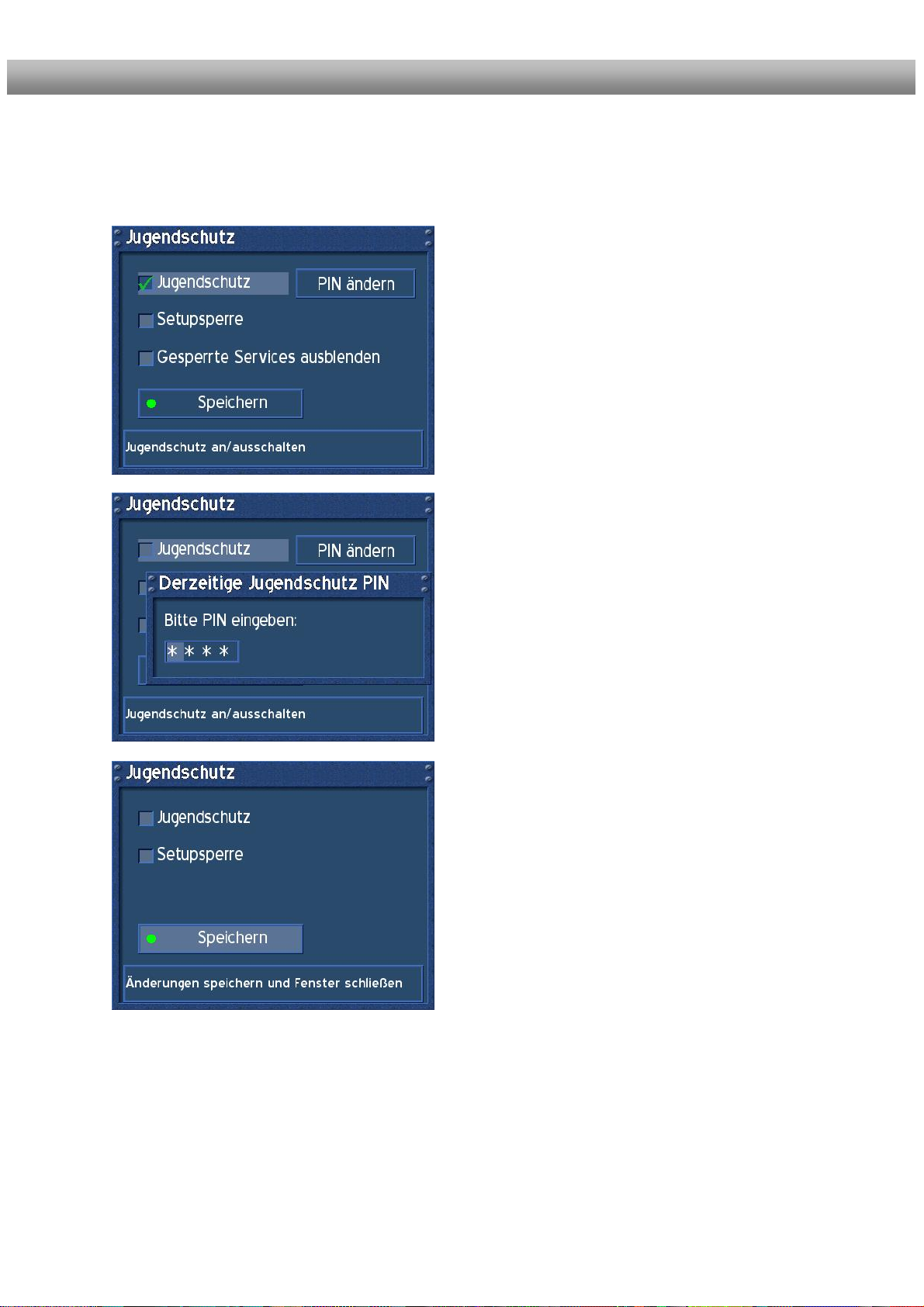

31. Jugendschutz und Setupsperre....................................................................................................- 64 -

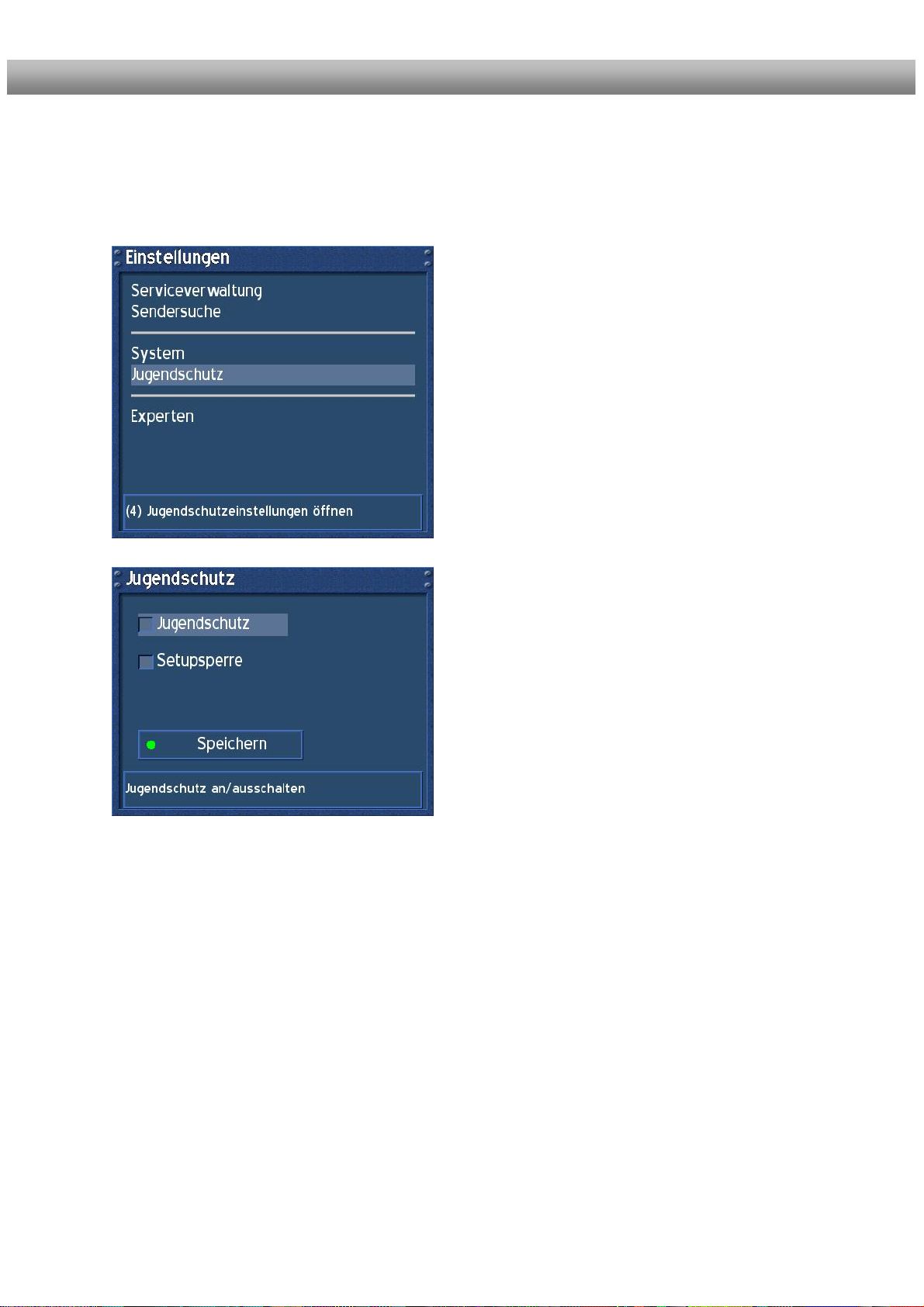

31.1 Jugendschutz aktivieren.......................................................................................................- 65 -

31.2 Jugendschutz deaktivieren...................................................................................................- 67 -

31.3 Setupsperre aktivieren .........................................................................................................- 68 -

31.4 Setupsperre deaktivieren .....................................................................................................- 70 -

32. Sender sperren.............................................................................................................................- 71 -

33. Sender entsperren........................................................................................................................- 72 -

34. Bild und Ton Einstellungen...........................................................................................................- 73 -

35. Tastatur ........................................................................................................................................ - 75 -

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

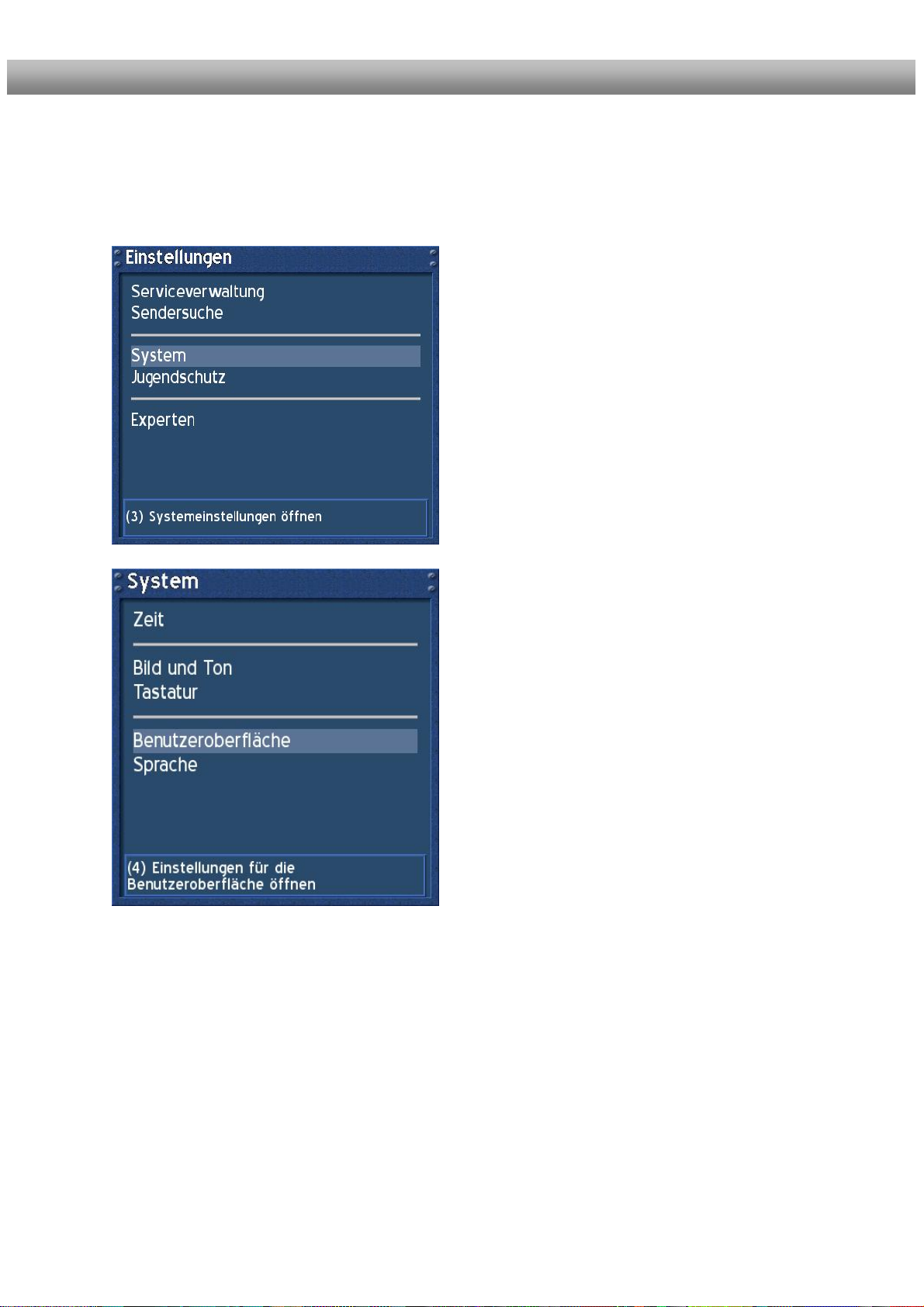

36. Benutzeroberfläche (OSD) ...........................................................................................................- 76 -

36.1 Skin Einstellung................................................................................................................... - 78 -

36.2 verfügbare Skins..................................................................................................................- 79 -

36.3 Videotext Position einrichten................................................................................................- 80 -

37. Teletext (TuxTxt) ..........................................................................................................................- 82 -

38. Experten Einstellungen.................................................................................................................- 84 -

38.1 Kommunikation/Netzwerk (LAN einrichten, NFS Freigaben)................................................- 86 -

38.2 Ngrab - Streaming................................................................................................................- 89 -

38.3 Manuelle Softwareaktualisierung .........................................................................................- 90 -

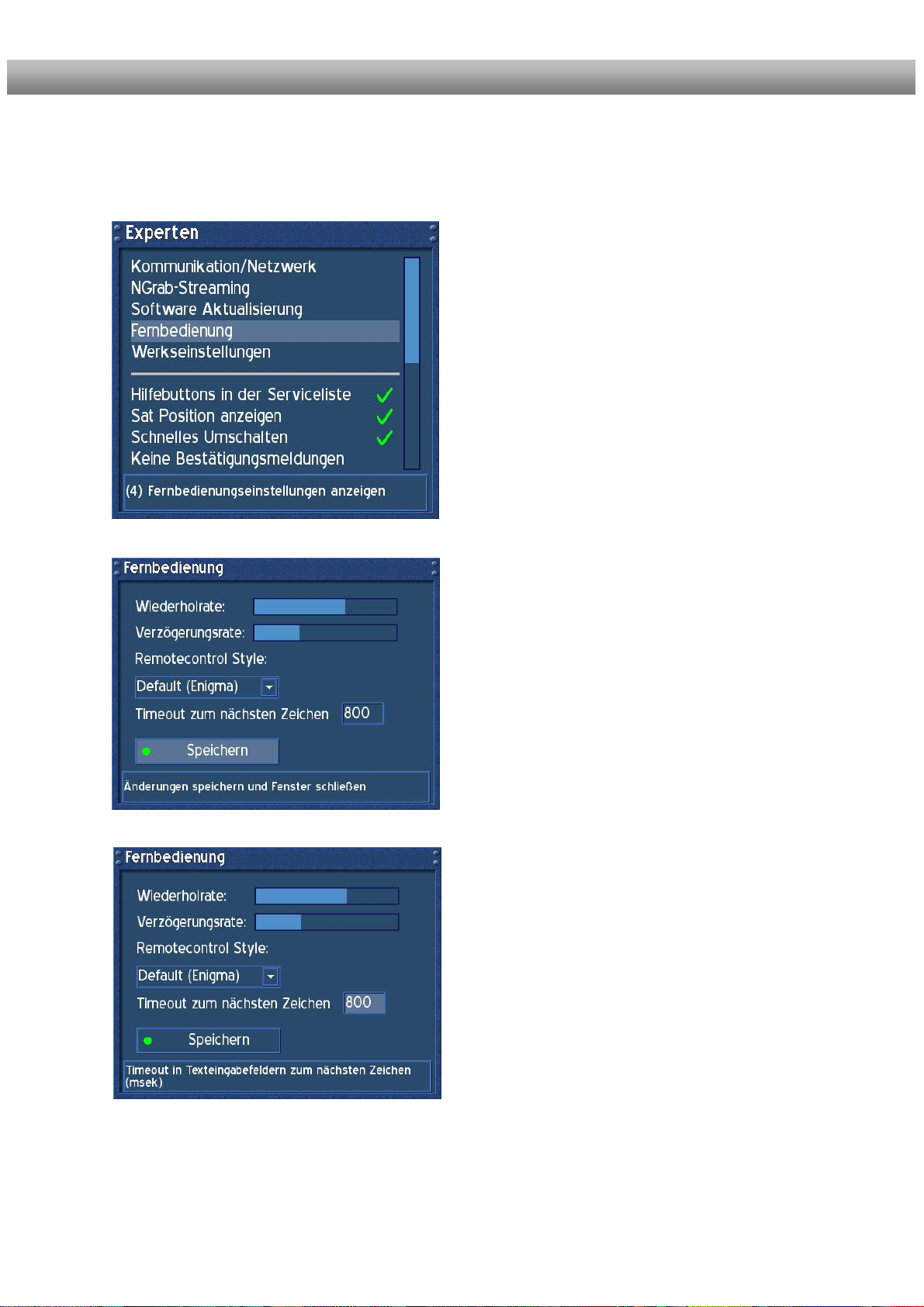

38.4 Fernbedienung einrichten.....................................................................................................- 91 -

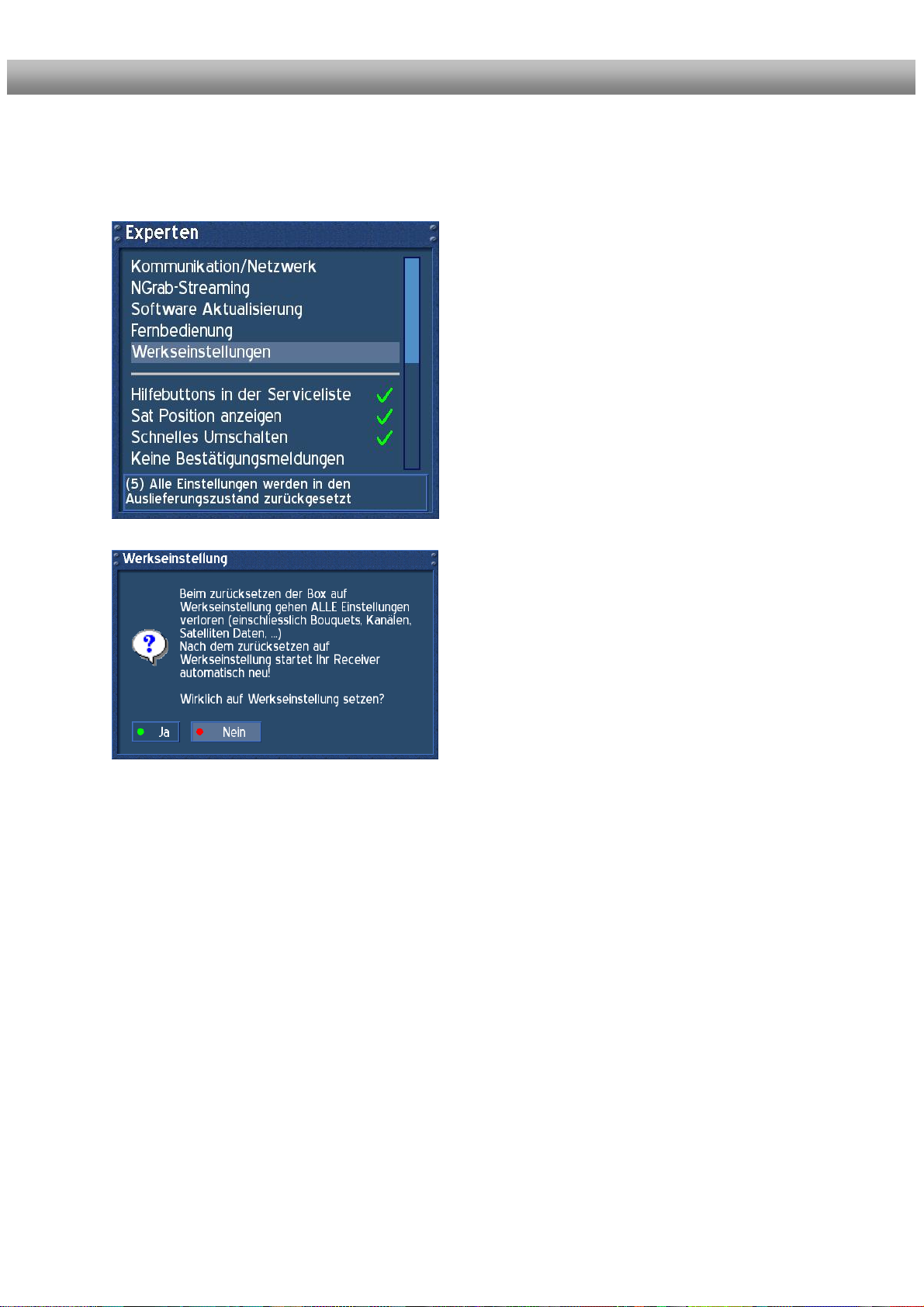

38.5 Werkseinstellungen..............................................................................................................- 92 -

39. Timer............................................................................................................................................- 93 -

40. Information – Streaminformationen ..............................................................................................- 94 -

41. Information – Über........................................................................................................................- 95 -

42. Technische Daten.........................................................................................................................- 96 -

43. Kontakt & Support Informationen..................................................................................................- 98 -

44. Garantieschein .............................................................................................................................- 99 -

45. Copyright Hinweise ....................................................................................................................- 100 -

46. GNU General Public License......................................................................................................- 101 -

Hinweis: Die Dreambox DM 500 trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Dokumentationsstand November 2005.

Softwarestand: Release 1.09

Änderungen und Druckfehler vorbehalten.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

2. Geräteansichten

Vorderansicht

Smartcard Leser

Standby LED

FB LED

Standby ein/aus

Rückansicht DM 500-C/T

Antennen

Ausgang

serielle

Schnittstelle

Audio

Ausgang

(digital)

Netzwerk Schnittstelle

Antennen

Eingang

Ausgang

Video

Audio

Ausgang

(analog)

TV Anschluss

Netzanschluss

Rückansicht DM 500-S

LNB

Ausgang

serielle

Schnittstelle

Audio

Ausgang

(digital)

Netzwerk Schnittstelle

a n l e i t u n g D r e a

m b o x D M 5 0

B e d i e n u n g s

LNB

Eingang

Video

Ausgang

Audio

Ausgang

(analog)

TV Anschluss

Netzanschluss

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

3. E r k l ä r u n g V o r d e r a n s i c h t

3.1 Smartcardleser

Stecken Sie Ihre Dreamcrypt Smartcard, mit dem Chip nach unten und nach vorne gerichtet den Smartcard-Leseschacht. Dreamcrypt ist ein eingetragenes Warenzeichen von DreamMultimedia.

3.2 Standby Led Die Standby Led leuchtet rot auf, wenn die Dreambox in Standby geschaltet wurde.

3.3 FB Led

Die FB Led (FB = Fernbedienung) leuchtet beim Empfang von Fernbedienungssignalen auf.

3.4 Standby an/aus

Mit der Standby-Taste schalten Sie den Standby-Modus Ihrer Dreambox ein bzw. aus.

4. E r k l ä r u n g R ü c k a n s i c h t

4.1 Antennen Eingang (DM 500-C/T) Schließen Sie hier das Kabel Ihrer Antenne an.

4.2 Antennen Ausgang (DM 500-C/T) Hier können Sie optional Ihren Fernseher oder Videorekorder anschließen.

4.3 LNB Eingang (DM 500-S)

Schließen Sie hier das Koaxialkabel Ihrer Satellitenanlage an.

4.4 LNB Ausgang (DM 500-S)

Hier können Sie einen analogen/digitalen Satellitenempfänger anschließen. Sie müssen Ihre Dreambox komplett herunterfahren, damit der Satellitenempfänger arbeiten kann.

4.5 Video Ausgang (FBAS)

Am Video Ausgang steht das Farb Bild Austast Signal zur Verfügung. Dort können Sie optional einen Monitor oder TV-Gerät mit entsprechendem Eingang anschließen.

4.6 Audio Ausgang analog (Cinch)

Um Ihre Dreambox mit Ihrem HiFi-Verstärker zu verbinden, benutzen Sie bitte ein geeignetes Cinch-Kabel und schließen Sie dies an die Dreambox an AUDIO R/L an und an einem freien Eingang (z.B. AUX oder CD) an Ihrem HiFi-Verstärker an.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

4.7 Serielle Schnittstelle (RS232C, Sub-D, 9-pol.)

Die serielle Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC. An dieser Schnittstelle schließen Sie bitte Ihr serielles Nullmodemkabel an.

4.8 TV Anschluss (Scart)

Mit einem passenden Scartkabel verbinden Sie hier Ihre Dreambox mit einem TV-Gerät, Projektor oder Beamer.

4.9 Audio Ausgang digital (Toslink)

Sollte Ihr Verstärker über einen entsprechenden optischen Eingang verfügen, so verbinden Sie die Buchse DIGITAL AUDIO an der Dreambox über ein optisches Kabel (Toslink) mit dem optischen Eingang Ihres Verstärkers. Ebenso steht an diesem Ausgang, falls gesendet, dass Dolby Digital-Signal (AC3) zur Verfügung.

4.10 Netzteil Anschluss

Schließen Sie bitte hier das mitgelieferte Stromkabel an Ihre Dreambox an. Der Stromstecker darf nur in die dafür vorgesehene Steckdose 230V / 50Hz gesteckt werden.

4.11 Netzwerk Schnittstelle (Ethernet 10/100Mbit, RJ45)

Die Netzwerk-Schnittstelle dient als Kommunikationsschnittstelle mittels HTTP, FTP, NFS, Telnet und Samba. Ebenso zum Update der Betriebssoftware und der Vorprogrammierung mittels PC. An dieser Schnittstelle schließen Sie bitte Ihr Netzwerkkabel an.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

5. Sicherheitshinweise

Bevor Sie Ihre Dreambox in Betrieb nehmen, sollten Sie zu Ihrem Schutz die Sicherheitshinweise gut durchlesen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

- Das Gerät muss so aufgestellt werden, dass es ausreichend belüftet wird.

- Der Deckel des Gerätes darf nicht abgedeckt werden und muss ausreichenden Abstand zu anderen Geräten haben. Die Lüftungsschlitze des Gerätes müssen immer frei bleiben, um die Wärmeabfuhr aus dem Inneren des Gerätes zu gewährleisten.

- Stellen Sie keine Vasen oder andere mit Flüssigkeit gefüllte Behältnisse auf das

Gerät. Das Gerät darf keinem Tropf- oder Spritzwasser ausgesetzt werden.

- Es dürfen keine brennbaren Gegenstände, wie Kerzen oder Öllampen auf das Gerät gestellt werden.

- Das Gerät darf nur in gemäßigtem Klima betrieben werden.

- Niemals das Gerät selber öffnen! Es besteht die Gefahr eines Elektroschocks.

Sollte es einmal erforderlich sein das Gerät zu öffnen, wenden Sie sich bitte an geschultes Personal.

- Stecken Sie niemals irgendwelche fremden Metallgegenstände in die Einschübe

oder Lüftungsschlitze des Gerätes.

Umbauten oder Modifikationen des Gerätes führen zum Garantieverlust, wenn

diese nicht von einem Fachhändler durchgeführt werden und schriftlich

ACHTUNG!

bescheinigt werden.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

6. Betriebspausen

- Wird das Gerät längere Zeit nicht betrieben, ziehen Sie bitte das Stromkabel aus der

Steckdose.

- Während eines Gewitters sollte das Gerät ebenfalls vom Strom getrennt werden.

7. Zusätzliche Sicherheitshinweise

- Anschluss an die Außeneinheit (Antenne):

Schalten Sie die Dreambox aus, bevor Sie das Antennenkabel anschließen oder entfernen.

- Anschluss an den Fernseher:

Schalten Sie die Dreambox aus, bevor Sie das Scartkabel an Ihren Fernseher anschließen.

- Das Gerät ist umgehend vom Strom zu trennen, wenn das Stromkabel oder der

Stromstecker Beschädigungen aufweisen.

- Das Gerät ist umgehend vom Strom zu trennen, wenn es Feuchtigkeit ausgesetzt

wurde oder Feuchtigkeit eingedrungen ist.

- Das Gerät ist umgehend vom Strom zu trennen, wenn starke äußere Beschädigungen

festgestellt werden.

- Setzen Sie Ihre Dreambox nicht direkter Sonnenbestrahlung, Blitzen oder Regen aus.

- Reinigung:

Ziehen Sie das Stromkabel der Dreambox aus der Steckdose, bevor Sie Ihre Dreambox reinigen. Benutzen Sie einen leicht angefeuchteten Lappen ohne Reinigungsmittel.

- Schließen Sie Ihre Dreambox nur an Steckdosen an, die hierfür auch geeignet sind

230V/50Hz. Hierbei darf es nicht zu Überlastungen kommen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

8. Entsorgungshinweise

Die Verpackung der Dreambox besteht ausschließlich aus wieder verwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert dem “Dualen System” zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

9. Lieferumfang

Prüfen Sie die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:

- 1 Dreambox DM 500

- 1 Steckernetzteil

- 1 Netzanschlusskabel

- 1 Fernbedienung

- 2 Batterien (1,5V Micro / AAA / LR6)

- 1 Bedienungsanleitung (aktuell im Internet http://www.dream-multimedia-tv.de )

10. Inbetriebnahme

- Legen Sie die beiliegenden Batterien unter Berücksichtigung der Polarität in das

Batteriefach der Fernbedienung ein.

- Bevor Sie die Dreambox anschließen, lesen Sie bitte zunächst die Sicherheitshinweise

unter Punkt 5. Sicherheitshinweise nach.

- Schließen Sie die Antenne über ein passendes Antennenkabel an den

Antennen-Eingang Ihrer Dreambox an.

- Verbinden Sie die Dreambox über ein Scartkabel mit dem TV Anschluss Ihres

Fernsehgerätes.

- Stecken Sie das Stromkabel in die Dreambox und anschließend das Steckernetzteil in

eine geeignete Steckdose 230V/50Hz.

- Sollten Sie Ihre Dreambox über eine abschaltbare Steckerleiste abschalten wollen, setzen Sie die Dreambox bitte immer vorher erst in den Standby-Modus (Power-Taste drücken).

- Evtl. sehen Sie gleich nach dem einschalten den Setup-Wizard, d.h. Sie werden nach

Ihrer Sprache gefragt. Dann werden Sie weiter durch die Grundeinstellungen Ihrer Dreambox geleitet. Folgen Sie den Anweisungen am Bildschirm.

- Bedenken Sie, dass die Dreambox werkseitig auf das Videoformat CVBS (FBAS)

eingestellt ist. Um dies zu ändern, schauen Sie bitte unter Punkt 34. Bild und Ton nach.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

11. Fernbedienung

MUTE-Taste

Zehner-Tastatur

Pfeil-Links-Taste

INFO-Taste

OK-Taste

Lautstärke - Taste

AUDIO-Taste

Kanal-ab-Taste

TEXT–Taste

TV-Taste

Standby-Taste

Pfeil-Rechts-Taste

Kanal-auf-Taste

MENU-Taste

Lautstärke + Taste

EXIT-Taste

HELP-Taste

RADIO-Taste

Options-Tasten

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

12. Wichtige Hinweise zur Bedienung

Über das OSD (On Screen Display) wird die Bedienung der Dreambox stark vereinfacht. Alle möglichen Optionen werden über vier farbige Punkte/Balken (rot, grün, gelb, blau) angezeigt und können über die Fernbedienung mit den Optionstasten aktiviert werden.

Je nach Menü können die Optionen wechseln und werden in jedem Menü entsprechend bezeichnet.

Alle Menüs und Kanallisten können über die EXIT-Taste wieder verlassen werden.

In der Menü- und Kanallistennavigation sind die Tasten:

Kanal-auf-Taste = aufwärts Kanal-ab-Taste = abwärts Lautstärke - Taste = links Lautstärke + = rechts

als Navigationstasten belegt.

Navigations-Tasten

Um in ein Untermenü zu gelangen, bestätigen Sie dieses dann mit

der

OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

13. Tastenerklärung der Fernbedienung

Befinden Sie sich im TV- oder RADIO-Modus, öffnet sich durch Druck auf die MENU-Taste das OSD Hauptmenü. Dieses Hauptmenü enthält die folgenden Funktionen:

- (1) TV Modus

- (2) Radio Modus

- (3) Datei Modus

- (4) Informationen

- (5) Ausschalten

- (6) Einstellungen

- (7) Spiele

- (8) Timer

Erreichbar sind diese Funktionen durch Benutzen der Navigationstasten nach links oder rechts. Siehe auch: Wichtige Hinweise zur Bedienung.

Die Ziffern vor den Funktionen sind zum direkten Anwählen der einzelnen Funktion gedacht. Sie ersparen sich dadurch die Auswahl über die Navigationstasten.

Befinden Sie sich in einer Kanalliste, öffnet sich durch Drücken der MENU-Taste das Service-Menü. Die angezeigten Optionen sind abhängig davon, in welcher Kanalliste Sie das Service-Menü aufrufen.

Mit der Standby-Taste schalten Sie Ihre Dreambox ein bzw. aus. Siehe Dreambox ein- bzw. ausschalten.

Die Zehner-Tastatur dient zur direkten Eingabe/Auswahl einer Ihnen bekannten Servicenummer. Die Servicenummer finden Sie links vor dem Servicenamen in der Kanalliste.

Ebenso dient die Zehner-Tastatur zur Eingabe der Videotextseitenzahl, die Sie eingeben können, wenn Sie die TEXT-Taste gedrückt haben und den Teletext aktivieren. Vorausgesetzt, der Sender strahlt Videotextinformationen aus.

In einigen Menüs sehen Sie evtl. Ziffern vor den Menüoptionen oder in der unteren Statuszeile. In diesem Fall können Sie durch Eingabe/Auswahl der Ziffer die Menüoption direkt erreichen, ohne dorthin zu navigieren.

Mit der MUTE-Taste schalten Sie den Ton stumm. Es erscheint ein Symbol in der oberen linken Ecke auf Ihrem Fernsehbildschirm. Ein nochmaliger Druck auf diese Taste schaltet den Ton wieder ein. Ebenso können Sie den Ton wieder aktivieren, indem Sie die Lautstärke + Taste oder Lautstärke - Taste einmal kurz drücken.

MENU-Taste

Standby-Taste

Zehner-Tastatur

MUTE-Taste

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Pfeil-Links-Taste Pfeil-Rechts-Taste

Diese Tasten ermöglichen es Ihnen, direkt durch die Wiedergabeliste vor und zurück zu zappen, ohne die Wiedergabeliste aufzurufen. Sie können somit direkt von einem ehemals gewählten Programm zum anderen springen.

Befinden Sie sich in einer Kanalliste, springen Sie mit der Pfeil-Links-Taste an den Anfang und mit der Pfeil-Rechts-Taste zum Ende der Kanalliste, oder aber, bei gesetztem Marker zu dessen Position.

INFO-Taste

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), Sie befinden sich im TV- oder RADIO-Modus, bringt die INFO-Taste die Infobar hervor. Drücken Sie die Taste nochmals, solange die Infobar erscheint, gelangen Sie in die EPG Informationen des gewählten Senders, sofern verfügbar.

Mit der OK-Taste bestätigen Sie Ihre Auswahl in der Menü- und Kanallistennavigation. Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), bringt die OK-Taste die

Kanalliste zum Vorschein.

Mit der Kanal-auf-Taste schalten Sie einen Sender weiter. Ist ein Menü oder eine Kanalliste sichtbar, navigieren Sie mit dieser Taste den Cursorbalken nach oben.

Mit der Kanal-ab-Taste schalten Sie einen Sender zurück. Ist ein Menü oder eine Kanalliste sichtbar, navigieren Sie mit dieser Taste den Cursorbalken nach unten.

Mit der Lautstärke + Taste regeln Sie die Lautstärke lauter. Ist ein Menü oder eine Kanalliste sichtbar, navigieren Sie mit dieser Taste den Cursorbalken nach rechts.

Mit der Lautstärke - Taste regeln Sie die Lautstärke leiser. Ist ein Menü oder eine Kanalliste sichtbar, navigieren Sie mit dieser Taste den Cursorbalken nach links.

Über die AUDIO-Taste wählen Sie die vom Sender angebotenen Tonspuren aus. Verfügbare Tonspuren werden über den gelben Punkt in der Infobar signalisiert.

OK-Taste

Kanal-auf-Taste

Kanal-ab-Taste

Lautstärke + Taste

Lautstärke - Taste

AUDIO-Taste

EXIT-Taste

Alle Menüs und Kanallisten können über die EXIT-Taste wieder verlassen werden.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

TEXT–Taste

Mit der TEXT-Taste gelangen Sie in den Teletext (TuxTxt). Befinden Sie sich in einer Kanalliste, gelangen Sie mit dieser Taste direkt in den Datei-Modus.

TV-Taste

Mit der TV-Taste gelangen Sie direkt in den TV-Modus.

RADIO-Taste

Mit der RADIO-Taste gelangen Sie in den RADIO-Modus.

HELP-Taste

Die HELP-Taste bringt das Hilfemenü zum Vorschein.

Options-Tasten

Alle möglichen Optionen werden über vier farbige Punkte/Balken (rot, grün, gelb, blau) angezeigt, und können über die Optionstasten aktiviert werden. Je nach Menü wechseln die Optionen und werden in jedem Menü entsprechend bezeichnet.

14. Dreambox ein- bzw. ausschalten

Mit der Standby-Taste schalten Sie Ihre Dreambox ein bzw. aus. Um Ihre Dreambox in den Standby-Modus zu versetzen, drücken Sie bitte einmal kurz die

Standby-Taste auf Ihrer Fernbedienung oder direkt an der Dreambox.

Halten Sie die Standby-Taste auf der Fernbedienung drei Sekunden lang gedrückt, dann erscheint das „Gerät ausschalten“ Menü.

Das ist das „Gerät ausschalten Menü“. Navigieren Sie zur gewünschten Option und bestätigen Sie diese mit der OK-Taste.

Neu starten: Die Dreambox wird neu gestartet.

Standby-Modus

Schaltet die Dreambox in den Standby-Modus. ’Sleep-Timer’ setzen:

Eine Erklärung zu dieser Funktion finden Sie unter 15. Sleeptimer.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

15. Sleeptimer

Bitte lesen Sie den Abschnitt Dreambox ein- bzw. ausschalten, um zu erfahren, wie Sie in dieses Menü gelangen.

16. OSD Hauptmenü

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü (On Screen Display).

Über das OSD Hauptmenü gelangen Sie in die einzelnen Untermenüs / Funktionen Ihrer Dreambox. Benutzen Sie bitte die Navigationstasten nach links oder rechts, hoch oder runter, je nach gewählter Ansicht des OSD Hauptmenüs, um die gewünschten Menüs / Funktionen auszuwählen. Bestätigen Sie dann Ihre Auswahl mit der OK-Taste.

Alternativ können Sie die entsprechende Ziffer auf Ihrer Fernbedienung drücken, um direkt in die Menüs / Funktionen zu gelangen.

Dies ist das Sleep-Timer Menü. Setzen Sie hier eine maximale Abschaltzeit von

240 Minuten und setzen Sie einen Haken bei „Standby“.

Setzen Sie Ihre Wahl mit der grünen Optionstaste oder der OK-Taste.

Über dieses Symbol gelangen Sie in den TV-Modus.

Über dieses Symbol gelangen Sie in den RADIOModus.

Über dieses Symbol gelangen Sie in den DateiModus.

Über dieses Symbol gelangen Sie in das INFOMenü.

Sie erhalten dort Informationen über den Sender, die Signalstärke und den Softwarestand Ihrer Dreambox.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Über dieses Symbol gelangen Sie in das „Gerät ausschalten Menü“. Wählen Sie dort die Option „Standby-Modus“. Die Dreambox schaltet sich ab. Mit einem Druck auf die Standby-Taste schaltet sie sich wieder ein.

Über dieses Symbol gelangen Sie in das Menü Einstellungen. Hier werden alle notwendigen Einstellungen vorgenommen.

Über dieses Symbol gelangen Sie in das Menü Spiele. Sinnvoll für Werbepausen.

Über dieses Symbol gelangen Sie in das TimerMenü. Alle gesetzten Timer sind hier einzusehen und können gelöscht und abgeändert werden.

Über den Menüpunkt (5) Einstellungen -> (3) System -> (4) Benutzeroberfläche -> Hauptmenü als normales Menü anzeigen, aktivieren Sie die Listenansicht des OSD-Hauptmenüs.

Siehe auch Benutzeroberfläche.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

17. Infobar

Die Infobar erscheint beim Programmwechsel und zeigt Ihnen die folgenden Informationen an. Über die OK-Taste auf Ihrer Fernbedienung ist sie jederzeit aufrufbar.

Kanalnummer Kanalname abgelaufene Zeit aktuelle Uhrzeit Dolby Digital

EPG verfügbar Kanaloptionen Tonspur Auswahl Videotext / Erweiterungen

verschlüsselt nächste Sendung aktuelle Sendung

Restzeit

Seitenverhältnis

verschlüsselt

wird gelb hervorgehoben, sobald die Sendung verschlüsselt ausgestrahlt wird.

Seitenverhältnis

wird gelb hervorgehoben, sobald die Sendung im 16:9 Format ausgestrahlt wird. Ansonsten gilt das 4:3 Format.

Dolby Digital

wird gelb hervorgehoben, sobald die Sendung in Dolby Digital ausgestrahlt wird.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

17.1 Infobar - EPG (Electronic Program Guide)

Der rote Punkt links von „EPG“ in der Infobar erscheint, sofern der gewählte Sender EPG Informationen zur Verfügung stellt.

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), Sie befinden sich im TV-Modus, gelangen Sie durch Drücken der OK-Taste in die Kanalliste.

Drücken Sie die INFO-Taste um in die EPGDarstellung-Auswahl zu gelangen, oder Sie drücken die rote Optionstaste, um direkt in den EPG des Senders zu gelangen, ohne die Kanalliste vorher aufzurufen.

Wählen Sie den Menüpunkt „EPG des Senders“ mit der OK-Taste aus.

Benutzen Sie Navigationstasten, um auf ein Programmevent zu navigieren. Drücken Sie dann die OK-Taste, um dieses anzeigen zu lassen.

Mit der EXIT-Taste verlassen Sie den EPG wieder. In diesem Fenster sind die Optionstasten mit

anderen Funktionen belegt. Drücken Sie z.B. die grüne Optionstaste, um eine

Umschaltzeit in den Timer zu programmieren. Drücken Sie z.B. die gelbe Optionstaste, um eine

Ngrab Aufnahme in den Timer zu programmieren.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Es erscheint das Menü „Timer bearbeiten “. Benutzen Sie die Navigationstasten , um die einzelnen Optionen zu erreichen und die OK-Taste, um die jeweilige Dropdownliste zu öffnen oder in die Eingabe des Optionsfeldes zu gelangen.

Ändern Sie die Daten nach Belieben.

Hinter der Dropdownliste Switch verbergen sich dieselben Optionen, die Sie direkt aus dem EPG mit den Optionstasten aufrufen können.

Switch steht für Umschaltung. NGrab steht für Netzwerkaufnahme.

Drücken Sie die grüne Optionstaste zum Übernehmen der Einstellungen.

Nachdem Sie das Timer-Event übernommen haben, gelangen Sie zurück zum EPG.

Der gesetzte Timer wird mit einem roten Uhrsymbol bei Ngrab-Timern und mit einem gelben Uhrsymbol bei Switch-Timern, im EPG angezeigt.

Drücken Sie die EXIT-Taste , um den EPG zu verlassen, oder fügen Sie noch weitere TimerEvents hinzu.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Mit den Ziffern 1-6 auf Ihrer Fernbedienung können Sie wählen, wie viele Stunden in der Übersicht angezeigt werden sollen. Der senkrechte rote Streifen markiert die aktuelle Uhrzeit.

17.2 Infobar - Unterkanäle

Der grüne Punkt links von „Unterkanäle“ im Infobar erscheint, sofern der gewählte Sender Unterkanäle zur Verfügung stellt.

Den Quickzap-Modus verlassen Sie wieder, indem Sie dieses Menü erneut aufrufen und nochmals die grüne Optionstaste drücken oder aber mit den Navigationstasten hoch/runter die Kanalliste öffnen und einen

Siehe Serviceverwaltung.

anderen Sender auswählen.

Haben Sie bei der EPG-Darstellungs-Auswahl den Multi-EPG aufgerufen, erscheint dieses Fenster.

Benutzen Sie die Navigationstasten, um auf ein Programmevent zu navigieren. Das aktuell gewählte wird grau hervorgehoben. Mit der INFO- Taste erhalten Sie nähere Informationen zur Sendung. Drücken Sie die INFO-Taste nochmals, um zum Multi-EPG zurückzugelangen.

Mit der OK-Taste schalten Sie aus dem Multi-EPG heraus direkt zum gewählten Sender.

In diesem Fenster sind die Optionstasten mit anderen Funktionen belegt, drücken Sie die Hilfe- Taste zur Erläuterung.

Drücken Sie die EXIT-Taste, um den EPG zu

verlassen.

Drücken Sie die grüne Optionstaste im TV- oder RADIO-Modus, so erscheint das Menü „Unterkanäle“.

Mit den Navigationstasten hoch/runter steuern Sie auf einen der Unterkanäle. Drücken Sie dann die OK-Taste, um diesen auszuwählen.

Mit der Funktion „Quickzap einschalten“ (grüne Optionstaste) bleiben Sie in diesen untergeordneten Services und können dann nach dem einschalten des Quickzap-Modus oder Auswahl eines Services, mit den Navigationstasten links/rechts in diesen

untergeordneten Services, hin- und herschalten.

Mit der Funktion „Zu Bouquet hinzufügen“ (gelbe

Optionstaste), fügen Sie den gewählten untergeordneten Service zu einem von Ihnen erstellten oder schon vorhandenen Bouquet hinzu.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

17.3 Infobar - Tonspur

Der gelbe Punkt links von „Tonspur“ in der Infobar erscheint, sofern der gewählte Sender verschiedene Tonspuren zur Verfügung stellt.

Drücken Sie die gelbe Optionstaste im TV- oder RADIO-Modus, so rufen Sie das Menü „Audio“ des Senders auf.

17.4 Infobar - Erweiterungen

Der blaue Punkt links von „Erweiterungen“ im Infobar ist ständig vorhanden. Drücken Sie die blaue Optionstaste im TV- oder RADIO-Modus, so rufen Sie das Menü „Erweiterungen“ auf.

Steuern Sie Ihre gewünschte Tonspur mit den Navigationstasten hoch/runter an und drücken Sie dann die OK-Taste, um diese auszuwählen.

Der Inhalt dieses Menüs ist abhängig vom gewählten Sender.

Navigieren Sie auf die Option „Stereo“, benutzen Sie die Navigationstasten rechts/links, um bei Zweikanaltonsendungen die entsprechende Tonspur auszuwählen.

Drücken Sie die OK-Taste, um diese auszuwählen.

Die Option „Teletext“ ruft den Videotext des Senders auf.

Siehe Videotext (TuxTxt) aufrufen.

Die Optionen „Start/Stop NGrab recording“ sind noch in der Entwicklung und werden daher nicht weiter erklärt.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

18. Sprache einstellen

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „System“ und drücken Sie die OK-Taste.

Das Menü „System“ öffnet sich. Navigieren Sie auf den Menüpunkt „Sprache“

und drücken Sie die OK-Taste.

Das Menü „Sprache“ öffnet sich. Wählen Sie Ihre Sprache mit den

Navigationstasten aus, und bestätigen Sie Ihre Auswahl mit der OK-Taste.

Beenden Sie das Menü mit der EXIT-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

19. Zeitzone einstellen

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „System“ und drücken Sie die OK-Taste.

Das Menü „System“ erscheint. Drücken Sie die OK- Taste, um in das Menü „Zeit“ zu gelangen.

Das Menü „Zeit“ erscheint. Sie können hier die Zeitzone einstellen oder eine Zeitkorrektur manuell vornehmen.

Drücken Sie die OK-Taste, um in das Menü „Zeitzonen“ zu gelangen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Das Menü „Zeitzonen“ erscheint. Drücken Sie die OK-Taste, um in die Auswahlliste für die Zeitzonen zu gelangen.

Dieses Menü erscheint auch, wenn Sie eine neue Betriebssoftware aufgespielt haben.

Benutzen Sie die Navigationstasten nach oben oder unten, um Ihre Zeitzone zu suchen. Drücken Sie die OK-Taste, um Ihre Auswahl zu bestätigen. Die Liste schließt sich dann wieder und Ihre Auswahl wird in der Leiste oben angezeigt.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, um Ihre Einstellungen zu speichern oder Sie drücken die grüne Optionstaste.

Sie gelangen danach zurück zum Menü „Zeit“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

19.1 manuelle Zeitkorrektur

Bitte lesen den Abschnitt Zeitzone einstellen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „Zeitkorrektur“, um eine manuelle Zeitkorrektur vorzunehmen.

Das Menü für die manuelle Zeitkorrektur erscheint. Warten Sie einen Augenblick, bis das System sich die aktuelle Zeit von einem Transponder geholt hat. Die Transponderzeit und das Transponderdatum wird dann aktualisiert.

Speichern Sie die neuen Werte mit der grünen Optionstaste oder drücken Sie die OK-Taste.

Sie gelangen danach zurück zum Menü „Zeit“ und können alle Menüs mit der EXIT-Taste wieder verlassen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

20. Signalanzeige (Antenne ausrichten, DM 500-T)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Signalanzeige“ und drücken Sie die OK-Taste.

Drücken Sie die OK-Taste, um einen Transponder auszuwählen.

Wählen Sie evtl. vorher die Region in der Sie wohnen aus.

Stellen Sie ihre Antenne auf und beobachten Sie die Werte SNR und AGC. Je höher die Werte ausschlagen, desto besser ist das empfangene Signal.

Schließen Sie das Fenster mit der EXIT-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

20.1 5V abschalten (DM 500-T)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „5V abschalten“ Setzen Sie einen Haken mit der OK-Taste hinter

diese Option, wenn Sie eine passive Antenne verwenden.

Haben Sie eine aktive Antenne angeschlossen und wollen diese ohne Verwendung des Netzteils der Antenne betreiben, entfernen Sie mit der OK-Taste den Haken hinter der Option.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

20.2 Automatische Sendersuche (DM 500-T)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Automatische Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf die Region in der Sie wohnen und drücken Sie die OK-Taste, um Ihre Auswahl zu bestätigen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Ihnen wird nun angezeigt, dass für Ihre Region ein gültiger Transponder gefunden wurde. Die Haken in den Checkboxen vor „LOCK“ und „SYNC“ sind vom System eingecheckt worden. Die „SNR“, „AGC“ und „BER“ - Werte sind im Normalbereich.

SNR: Signal to Noise Ratio

AGC: Automatic Gain Control

BER: Bit Error Rate (sollte immer auf 0 stehen)

Nur Freie: Es wird nur nach FTA (unverschlüsselten) Sendern

gesucht, wenn Sie einen Haken davor setzen. Drücken Sie die grüne Optionstaste, um den

Suchlauf zu starten.

Nachdem Sie den Suchlauf gestartet haben, werden Ihnen der Fortschrittsbalken und die ungefähre Restzeit für den Suchlauf angezeigt.

Warten Sie bitte bis der Suchlauf abgeschlossen ist. Sie können den Suchlauf jederzeit durch

mehrmaliges Drücken der EXIT-Taste abbrechen.

Der Suchlauf ist beendet, wenn Sie dieses Menü erhalten. Alle wichtigen Informationen über den Suchlauf werden Ihnen angezeigt.

Drücken Sie die OK-Taste, um dieses Menü zu schließen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

20.3 Manuelle Sendersuche (DM 500-T)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Manuelle Sendersuche“ und drücken Sie die OK-Taste.

Tragen Sie die Frequenz mit den Zifferntasten Ihrer Fernbedienung ein.

Benutzen Sie die Navigationstasten, um in die einzelnen Optionsfelder zu gelangen.

Drücken Sie die grüne Optionstaste, um den Suchlauf zu starten.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

21. Automatische Sendersuche (DM 500-C)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Automatische Sendersuche“ und drücken Sie die OK-Taste.

Wählen Sie Ihren Kabelanbieter aus und drücken Sie die OK-Taste, um Ihre Auswahl zu bestätigen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Ihnen wird nun angezeigt, dass für Ihren Kabelanbieter ein gültiger Transponder gefunden wurde. Die Haken in den Checkboxen vor „LOCK“ und „SYNC“ sind vom System eingecheckt worden. Die „SNR“, „AGC“ und „BER“ - Werte sind im Normalbereich.

SNR: Signal to Noise Ratio

AGC: Automatic Gain Control

BER: Bit Error Rate (sollte immer auf 0 stehen)

Nur Freie: Es wird nur nach FTA (unverschl üsselten) Sendern gesucht, wenn Sie einen Haken davor setzen.

Drücken Sie die grüne Optionstaste, um den Suchlauf zu starten.

Nachdem Sie den Suchlauf gestartet haben, werden

Ihnen der Fortschrittsbalken und die ungefähre

Restzeit für den Suchlauf angezeigt.

Warten Sie bitte bis der Suchlauf abgeschlossen ist.

Sie können den Suchlauf jederzeit durch

mehrmaliges Drücken der EXIT-Taste abbrechen.

Der Suchlauf ist beendet, wenn Sie dieses Menü

erhalten. Alle wichtigen Informationen über den

Suchlauf werden Ihnen angezeigt.

Drücken Sie die OK-Taste, um dieses Menü zu

schließen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

21.1 Manuelle Sendersuche (DM 500-C)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“

und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Manuelle

Sendersuche“ und drücken Sie die OK-Taste.

Tragen Sie die Transponderfrequenz und die

Symbolrate mit den Zifferntasten Ihrer

Fernbedienung ein.

Benutzen Sie die Navigationstasten, um in die

einzelnen Optionsfelder zu gelangen.

Navigieren Sie auf den „Suchlauf starten“ Button

oder drücken Sie die grüne Optionstaste, um den

Suchlauf zu starten.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

22. Satfinder (Spiegel ausrichten, DM 500-S)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Satfinder“ und drücken Sie die OK-Taste.

Drücken Sie die OK-Taste, um einen Transponder auszuwählen.

Wählen Sie evtl. vorher einen Satelliten aus der oberen Dropdownliste Satellit aus, um zu bestimmen, auf welchen Satelliten Sie Ihren Spiegel ausrichten wollen.

Drehen Sie dann Ihren Spiegel vorsichtig nach links oder rechts und beobachten Sie die Werte SNR und AGC. Je höher die Werte ausschlagen, desto besser wird das Signal vom Satelliten empfangen.

Schließen Sie das Fenster mit der EXIT-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

23. Satellitenkonfiguration (DM 500-S)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“

und drücken Sie die OK-Taste.

Das Untermenü „Sendersuche“ öffnet sich.

Navigieren Sie auf den Menüpunkt

„Satellitenkonfiguration“ und drücken Sie die

OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

23.1 ein einzelner Satellit - direkte Verbindung (DM 500-S)

Diese Satellitenkonfiguration benötigen Sie, wenn Sie nur eine einzelne Satellitenposition mit einem Single Universal LNB empfangen möchten. Das Koaxialkabel ist dabei direkt mit dem LNB und der Dreambox verbunden. Lesen Sie bitte zuvor den Abschnitt Satellitenkonfiguration, um zu erfahren, wie Sie in dieses Menü gelangen.

Das Menü „Satellitenkonfiguration“ öffnet sich.

Navigieren Sie auf die obere Dropdownliste und

drücken Sie die OK-Taste.

Es erscheint eine Liste mit allen möglichen

Konfigurationsarten.

Bestätigen Sie die Konfiguration „ein einzelner

Satellit“ mit der OK-Taste.

Navigieren Sie auf die Dropdownliste

„Sat/Position“ und drücken Sie die OK-Taste.

Eine Liste mit allen verfügbaren Satelliten wird

angezeigt.

Wählen Sie Ihren Satelliten mit den

Navigationstasten aus und drücken Sie die

OK-Taste.

Navigieren Sie auf den unteren „OK“ Button und

drücken Sie die OK-Taste.

Die Konfiguration für „ein einzelner Satellit“ ist

abgeschlossen.

Das Menü „Sendersuche“ öffnet sich danach wieder

und Sie können nach den Sendern suchen lassen.

Dazu mehr unter Sendersuche pro Satellit

(Automatische Sendersuche) oder Sendersuche

alle Satelliten (Automatische Multisat

Sendersuche).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

23.2 zwei Satelliten via Toneburst Ansteuerung (DM 500-S)

Diese Satellitenkonfiguration benötigen Sie, wenn Sie zwei Satellitenpositionen über jeweils ein Single Universal LNB für nur einen Teilnehmer, bzw. Endgerät empfangen möchten. Ob die LNBs an jeweils einem separaten Spiegel oder einem einzigen Spiegel, so genannt „schielend“ angebracht sind, spielt dabei keine Rolle. Die LNBs werden in diesem Fall an einem Toneburst Schalter (Switch) angeschlossen. Von diesem Schalter aus geht das Koaxialkabel an Ihre Dreambox. Lesen Sie bitte zuvor den Abschnitt Satellitenkonfiguration, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf die obere Dropdownliste und

drücken Sie die OK-Taste.

Es erscheint eine Liste mit allen möglichen

Konfigurationsarten.

Bestätigen Sie die Konfiguration „2 Satelliten via

Toneburst“ mit der OK-Taste.

Wählen Sie Ihre Satelliten, wie unter

ein einzelner Satellit - direkte Verbindung

beschrieben, aus.

Vergewissern Sie sich bitte vorher, an welchem

Eingang Sie die LNBs (Satellitenposition)

angeschlossen haben.

Finden Sie in der Sendersuche später keine

Sender, tauschen Sie bitte hier die Satelliten

untereinander aus.

Navigieren Sie auf den unteren „OK“ Button und

drücken Sie die OK-Taste.

Die Konfiguration für „2 Satelliten via Toneburst“ ist

abgeschlossen.

Das Menü „Sendersuche“ öffnet sich danach

wieder, und Sie können nach den Sendern suchen

lassen. Dazu mehr unter Sendersuche pro Satellit

(Automatische Sendersuche) oder Sendersuche

alle Satelliten (Automatic Multi Scan).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

23.3 2 Satelliten via 22KHz (nur Highband, DM 500-S)

Diese Satellitenkonfiguration benötigen Sie, wenn Sie zwei Satellitenpositionen über jeweils ein Single Universal LNB für nur einen Teilnehmer, bzw. Endgerät empfangen möchten. Ob die LNBs an jeweils einem separaten Spiegel oder einem einzigen Spiegel, so genannt „schielend“ angebracht sind, spielt dabei keine Rolle. Die LNBs werden in diesem Fall an einem 22Khz Schalter angeschlossen. Von diesem Schalter aus geht das Koaxialkabel an Ihre Dreambox. Lesen Sie bitte zuvor den Abschnitt Satellitenkonfiguration, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf die obere Dropdownliste und drücken Sie die OK-Taste.

Es erscheint eine Liste mit allen möglichen Konfigurationsarten.

Bestätigen Sie die Konfiguration „2 Satelliten via 22Khz (nur Highband)“ mit der OK-Taste.

Wählen Sie Ihre Satelliten, wie unter

ein einzelner Satellit - direkte Verbindung

beschrieben, aus. Vergewissern Sie sich bitte vorher, an welchem

Eingang Sie die LNBs (Satellitenposition) angeschlossen haben.

Finden Sie in der Sendersuche später keine Sender, tauschen Sie bitte hier die Satelliten untereinander aus.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste.

Die Konfiguration für „2 Satelliten via 22Khz (nur Highband)“ ist nun abgeschlossen.

Das Menü „Sendersuche“ öffnet sich danach wieder, und Sie können nach den Sendern suchen lassen.

Dazu mehr unter Sendersuche pro Satellit

(Automatische Sendersuche) oder Sendersuche alle Satelliten (Automatic Multi Scan).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

23.4 zwei Satelliten über DiSEqC A/B (DM 500-S)

Diese Satellitenkonfiguration benötigen Sie, wenn Sie zwei Satellitenpositionen über jeweils ein Twin Universal oder Quad Universal LNB für vier oder acht und mehr Teilnehmer, bzw. Endgeräte empfangen möchten. Ob die LNBs an jeweils einem separaten Spiegel oder einem einzigen Spiegel, so genannt „schielend“ angebracht sind, spielt dabei keine Rolle. Die LNBs werden in diesem Fall an einem so genannten Multischalter (Multiswitch) angeschlossen. Von diesem Multischalter gehen dann die einzelnen Koaxialkabel an die Teilnehmer, bzw. Endgeräte (Dreamboxen). Lesen Sie bitte zuvor den Abschnitt Satellitenkonfiguration, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf die obere Dropdownliste und

drücken Sie die OK-Taste.

Es erscheint eine Liste mit allen möglichen

Konfigurationsarten.

Bestätigen Sie die Konfiguration „2 Satelliten über

DiSEqC A/B“ mit der OK-Taste.

Wählen Sie Ihre Satelliten, wie unter

ein einzelner Satellit - direkte Verbindung

beschrieben, aus.

Vergewissern Sie sich bitte vorher, an welchem

Eingang Sie die LNBs (Satellitenposition)

angeschlossen haben.

Finden Sie in der Sendersuche später keine

Sender, tauschen Sie bitte hier die Satelliten

untereinander aus.

Navigieren Sie auf den unteren „OK“ Button und

drücken Sie die OK-Taste.

Die Konfiguration für „2 Satelliten über DiSEqC A/B“

ist nun abgeschlossen.

Das Menü „Sendersuche“ öffnet sich danach

wieder, und Sie können nach den Sendern suchen

lassen. Dazu mehr unter Sendersuche pro Satellit

(Automatische Sendersuche) oder Sendersuche

alle Satelliten (Automatic Multi Scan).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

23.5 vier Satelliten über DiSEqC OPT A/B (DM 500-S)

Diese Satellitenkonfiguration benötigen Sie, wenn Sie vier Satellitenpositionen über jeweils ein Single Universal oder Twin Universal LNB für vier oder acht und mehr Teilnehmer, bzw. Endgeräte empfangen möchten. Ob die LNBs an jeweils einem separaten Spiegel oder einem einzigen Spiegel, so genannt „schielend“ angebracht sind, spielt dabei keine Rolle. Die LNBs werden in diesem Fall an einem so genannten Multischalter (Multiswitch) angeschlossen. Von diesem Multischalter gehen dann die einzelnen Koaxialkabel an die Teilnehmer, bzw. Endgeräte (Dreamboxen). Lesen Sie bitte zuvor den Abschnitt Satellitenkonfiguration, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf die obere Dropdownliste und drücken Sie die OK-Taste.

Es erscheint eine Liste mit allen möglichen Konfigurationsarten.

Bestätigen Sie die Konfiguration „4 Satelliten über DiSEqC OPT A/B“ mit der OK-Taste.

Wählen Sie Ihre Satelliten, wie unter

ein einzelner Satellit - direkte Verbindung

beschrieben, aus. Vergewissern Sie sich bitte vorher, an welchem

Eingang Sie die LNBs (Satellitenposition) angeschlossen haben.

Finden Sie in der Sendersuche später keine Sender, tauschen Sie bitte hier die Satelliten untereinander aus.

Navigieren Sie auf den unteren „OK“ Button und drücken Sie die OK-Taste.

Die Konfiguration für „4 Satelliten über DiSEqC A/B“ ist nun abgeschlossen.

Das Menü „Sendersuche“ öffnet sich danach wieder, und Sie können nach den Sendern suchen lassen. Dazu mehr unter Sendersuche pro Satellit

(Automatische Sendersuche) oder Sendersuche alle Satelliten (Automatic Multi Scan).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

23.6 mehrere Satelliten mit DiSEqC Rotor (DM 500-S)

Diese Satellitenkonfiguration benötigen Sie, wenn Sie mehrere Satellitenpositionen über einen DiSEqC 1.2 Rotor oder Stab mit einem Single Universal LNB für einen Teilnehmer, bzw. Endgerät empfangen möchten. Das LNB wird in diesem Fall direkt über das Koaxialkabel an den Teilnehmer, bzw. Endgerät (Dreambox) angeschlossen. Lesen Sie bitte zuvor den Abschnitt Satellitenkonfiguration, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf die obere Dropdownliste und

drücken Sie die OK-Taste.

Es erscheint eine Liste mit allen möglichen

Konfigurationsarten.

Bestätigen Sie die Konfiguration „Mehrere Satelliten

mit DiSEqC Rotor “ mit der OK-Taste.

Navigieren Sie auf die Dropdownliste

„Sat/Position“ und editieren Sie die Liste der zu

empfangenden Satelliten, indem Sie auf jeden

einzelnen Satelliten navigieren und ihn evtl. löschen

oder einen hinzufügen/auswählen. Die Reihenfolge

der Satelliten spielt hier keine Rolle. Die Anzahl der

empfangbaren Satelliten ist abhängig von Ihrem

Rotor oder Stab.

Navigieren Sie auf den unteren „Speichern“ Button

und drücken Sie die OK-Taste. Sie gelangen dann

zurück in das Menü „Sendersuche“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

TIPP:

Wenn Sie die Sat/Positionsliste nicht erst abändern wollen, sich sicher sind, welche Satelliten Sie mit Ihrem Rotor, Stab oder Multifeedanlage empfangen können, dann wählen Sie bitte in der oberen Dropdownliste zuerst „ein einzelner Satellit“ aus. Bestätigen Sie evtl. die Meldung mit „Ja“, dass Sie den DiSEqC Typ ändern wollen.

Sie erhalten danach dieses Konfigurationsmenü. Wählen Sie dann aus der oberen Dropdownliste

den Menüpunkt „Nicht-Standard - benutzerdefinierte Konfiguration“ und bestätigen Sie Ihre Auswahl mit der OK-Taste.

Sie sehen, dass nur ein Satellit dort steht. Als nächstes navigieren Sie bitte auf das LNB 0 und drücken die OK-Taste.

Wir haben hier vorab schon die Sat/Position auf Astra 19.2° Ost eingestellt.

Sie gelangen dann in das Untermenü „LNB

Konfiguration“.

Ändern Sie hier bitte erst einmal nichts. Es sei denn,

das Koaxialkabel zum LNB hat zu hohe

Dämpfungswerte, dann können Sie in der Checkbox

vor „Spannung erhöhen“ noch einen Haken setzen.

Dies ist im Normalfall aber nicht nötig.

Drücken Sie bitte die blaue Optionstaste oder

navigieren Sie auf den Button „Nächste Seite“

und drücken die OK-Taste, um zum nächsten

Untermenü zugelangen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Sie sehen, dass der „DiSEqC - Modus“ nicht

eingestellt ist.

Die „Toneburst“ Option lassen Sie bitte so stehen.

Drücken Sie bitte die Ziffer 2 auf Ihrer

Fernbedienung und wählen den „DiSEqC - Modus“

Version 1.2 aus.

Bestätigen Sie dies mit der OK-Taste.

Sie sehen, dass das Menü mit neuen Optionen

erscheint.

Sie brauchen hier soweit nichts weiter zu verändern.

Speichern Sie die Einstellungen mit der grünen

Optionstaste ab.

Sie gelangen danach in das Menü

„Satellitenkonfiguration“ zurück.

Jetzt brauchen Sie nur noch Ihre Satelliten mit der

gelben Optionstaste hinzufügen.

Navigieren Sie auf den unteren „Speichern“ Button

und drücken Sie die OK-Taste. Sie gelangen dann

zurück in das Menü „Sendersuche“.

Wenn Sie das nächste Mal wieder in dieses Menü

gehen, steht in der oberen Dropdownliste „Mehrere

Satelliten mit DiSEqC Rotor“, bitte nicht wundern,

das ist korrekt.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

24. Motor Konfiguration (DM 500-S)

Diese Satellitenkonfiguration benötigen Sie, wenn Sie mehrere Satellitenposition mit einem Single Universal LNB über einen Rotor / Stab empfangen möchten. Das Koaxialkabel ist dabei direkt mit dem LNB und der Dreambox verbunden. Lesen Sie bitte zuvor den Abschnitt Satellitenkonfiguration, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „Motorkonfiguration“, und drücken Sie die OK-Taste.

Dieses Menü ist standardmäßig für einen Stab Rotor gedacht. Sie tragen hier lediglich die geographischen Daten Ihres Wohnortes ein.

Unter http://www.heavens-above.com Ihre Koordinaten heraus.

Den Rest übernimmt Ihre Dreambox mit eingebautem USALS für Sie, wenn Sie einen Satelliten anfahren (Sender auswählen).

Nehmen Sie den Haken aus der Checkbox vor „Benutze gotoXX Funktion“ mit einem Druck auf die OK-Taste weg, um den DiSEqC 1.2 Rotor, wie z.B. den SG2100 Rotor, ohne USALS zu konfigurieren.

Sie sehen, dass das Menü mit neuen Optionen erscheint.

finden Sie

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0

Nehmen Sie sich die Liste der eingebauten Satellitentabelle von Ihrem Rotor zur Hand und speichern Sie jede Satellitenposition, die Sie empfangen möchten, links in die Liste ein.

z.B.: Nummer 1 im Rotor ist Hotbird 13° Ost Dann tragen Sie neben „Nummer in Rotor“ eine 1

und neben „Orbital Position“ die 130 ein. Den Wert neben „Richtung“ lassen Sie so. Der

Satellit steht Richtung Osten. Ändern Sie diesen Wert, wenn der Satellit im Westen steht.

Zum besseren Verständnis schauen Sie bitte unter Punkt 25. in die Beispieltabelle für DiSEqC 1.2 Rotor (SG2100). Diese stammt vom Original Handbuch für den SG2100 Rotor.

Navigieren Sie auf den Button „Hinzufügen“ oder drdrücken Sie die gelbe Optionstaste.

Hier sehen Sie eine Beispielliste von vier Satelliten. Achtung: Sie können später nur die hier eingegebenen Satelliten scannen (nach Sendern suchen lassen).

Speichern Sie Ihre Einstellungen mit der grünen Optionstaste oder navigieren Sie auf den Button „Speichern“ und drücken die OK-Taste.

Das Menü „Sendersuche“ öffnet sich danach wieder, und Sie können nach den Sendern suchen lassen. Dazu mehr unter Sendersuche pro Satellit

(Automatische Sendersuche) oder Sendersuche alle Satelliten (Automatic Multi Scan).

25. Beispieltabelle für DiSEqC 1.2 Rotor (SG2100)

O = Ost, W = West (diese Tabelle ist nicht aktuell, sie dient lediglich zur Erklärung)

deutsch

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

26. Sendersuche pro Satellit (Automatische Sendersuche, DM 500-S)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Automatische

Sendersuche“ und drücken Sie die OK-Taste.

Diese Option dient primär zur Sendersuche auf

einen Satelliten pro Suchlauf.

Wählen Sie bitte „Automatische ’Multisat’

Sendersuche“, wenn Sie alle eingerichteten

Satelliten auf einmal scannen (absuchen) möchten.

Dazu mehr unter Sendersuche alle Satelliten

(Automatische Multisat Sendersuche).

Navigieren Sie auf einen der beiden Satelliten und

drücken Sie die OK-Taste, um die Dropdownliste

zu schließen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Ihnen wird nun angezeigt, dass auf dem Satelliten

ein gültiger Transponder gefunden wurde. Die

Haken in den Checkboxen vor „LOCK“ und „SYNC“

sind vom System eingecheckt worden. Die „SNR“,

„AGC“ und „BER“ - Werte sind im Normalbereich.

SNR:

Signal to Noise Ratio

AGC:

Automatic Gain Control

BER:

Bit Error Rate (sollte immer auf 0 stehen)

Nur Freie:

Es wird nur nach FTA (unverschlüsselten) Sendern gesucht, wenn Sie einen Haken davor setzen.

keine zirkulare Polarisation: Bitte setzen Sie einen Haken davor, es sei den n, sie scannen einen Satelliten im C-Band. Astra und Eutelsat strahlen im KU-Band aus.

Drücken Sie die grüne Optionstaste, um den Suchlauf pro Satellit zu starten.

Nachdem Sie den Suchlauf gestartet haben, werden

Ihnen der Fortschrittsbalken und die ungefähre

Restzeit für den Suchlauf angezeigt.

Warten Sie bitte bis der Suchlauf zu Ende ist.

Sie können den Suchlauf jederzeit durch

mehrmaliges Drücken der EXIT-Taste abbrechen.

Der Suchlauf ist beendet, wenn Sie dieses Menü

erhalten. Alle wichtigen Informationen über den

Suchlauf werden Ihnen angezeigt.

Drücken Sie die OK-Taste, um dieses Menü zu

schließen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Sie werden jetzt vom System gefragt, ob Sie noch einen weiteren Satelliten absuchen lassen wollen. Bestätigen Sie diese Frage mit „Ja“, wenn Sie noch einen Satelliten in der Satellitenkonfiguration eingerichtet haben.

Drücken Sie die rote Optionstaste, um den Suchlauf zu beenden.

Sie gelangen danach zurück zum Menü „Sendersuche“

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

27. Sendersuche alle Satelliten (Automatische Multisat Sendersuche, DM 500-S)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“

und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Automatische

’Multisat’ Sendersuche “ und drücken Sie die OK-

Taste.

Mit dieser Option können Sie alle eingerichteten

Satelliten auf einmal scannen (absuchen) lassen,

ohne für jeden einzelnen Satelliten die Frage zu

beantworten, ob Sie noch einen weiteren Satelliten

absuchen lassen wollen.

Das Menü Sendersuche für den Multisat Suchlauf

öffnet sich.

Hier setzen Sie mit der OK-Taste die Optionen für

die Multisat Suche.

Die Option „nichts“ bedeutet, dass nach keinem

Sender auf diesem Satelliten gesucht wird.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Mit der OK-Taste wechseln Sie zwischen den Optionen des jeweiligen Satelliten, die in der Multisat Sendersuche durchgeführt werden sollen.

Hier setzen Sie mit der OK-Taste die Optionen für die Multisat Sendersuche auf „alles“.

Das bedeutet, dass nach allen Sendern auf diesem Satelliten gesucht wird.

Mit der OK-Taste wechseln Sie zwischen den Optionen des jeweiligen Satelliten, die in der Multisat Sendersuche durchgeführt werden sollen.

Hier setzen Sie mit der OK-Taste die Optionen für den Multisat Suchlauf auf „nur freie“.

Das bedeutet, dass nur nach FTA (Free to Air), also nach allen unverschlüsselten Sendern auf diesem Satelliten gesucht wird.

Mit der OK-Taste wechseln Sie zwischen den Optionen des jeweiligen Satelliten, die im Multisat Suchlauf durchgeführt werden sollen.

In der Regel ist es sinnvoll, nach allen Sendern auf allen Satelliten suchen zu lassen.

Navigieren Sie auf den Button „Suchlauf starten“ oder drücken Sie die grüne Optionstaste, um den Suchlauf zu starten.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Hier sehen Sie das erste Menü für den ersten Satelliten, der abgesucht wird.

Hier sehen Sie das zweite Menü für den zweiten Satelliten, der abgesucht wird.

Der Suchlauf ist beendet, wenn Sie dieses Menü erhalten.

Alle wichtigen Informationen über den Suchlauf werden Ihnen angezeigt.

Drücken Sie die OK-Taste, um dieses Menü zu schließen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Sie werden jetzt vom System gefragt, ob Sie noch einen weiteren Transponder absuchen lassen wollen.

Drücken Sie die rote Optionstaste, um den Suchlauf zu beenden.

Sie gelangen danach zurück zum Menü „Sendersuche“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

28. Manuelle Sendersuche (DM 500-S)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“

und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Manuelle

Sendersuche“ und drücken Sie die OK-Taste.

Wählen Sie als erstes den Satelliten mit der OK- Taste aus, auf dem Sie nach einem Transponder suchen lassen möchten.

Benutzen Sie die Navigationstasten, um in die einzelnen Optionsfelder zu gelangen. Tragen Sie die Transponderfrequenz mit den Zifferntasten auf Ihrer Fernbedienung ein.

Benutzen Sie die Navigationstasten nach links oder rechts, um zwischen horizontaler und vertikaler Polarisation zu wechseln, ebenso um die FEC zu ändern.

Tragen Sie die Symbolrate mit den Zifferntasten auf Ihrer Fernbedienung ein.

Drücken Sie die grüne Optionstaste, um den Suchlauf zu starten.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

29. Transponder bearbeiten (DM 500-S)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Sendersuche“

und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Transponder

Bearbeitung“ und drücken Sie die OK-Taste.

Über dieses Menü können Sie die

Transponder/Satellitenliste bearbeiten, die für den

Sendersuchlauf benötigt wird. Neue

Transponder/Satelliten werden im Internet und in

den Fachmagazinen bekannt gegeben.

Drücken Sie die rote Optionstaste, um einen

Satelliten zu löschen.

Drücken Sie die grüne Optionstaste, um einen

Satelliten anzulegen.

Drücken Sie die OK-Taste, um den Satelliten zu

bearbeiten.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Folgen Sie den Anweisungen in der Statuszeile

dieses Menüs. Benutzen Sie die

Navigationstasten, um die einzelnen Optionen zu

erreichen und die OK-Taste, um die Optionen zu

ändern.

Netzwerksuche: Die Netzwerksuche (NIT verwenden) beinhaltet Informationen über den Satelliten und die TV/Radio- Programme. (NIT = Network Information Table)

Erweiterte Netzwerksuche: Setzen Sie hier einen Haken, um die NIT anderer Transponder zu scannen.

BAT verwenden: Bouquet Tabellen der Provider werden ausgewertet, sofern welche vorhanden. (BAT = Bouquet Association Table)

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „Transponder“.

Navigieren Sie auf den Button „Hinzufügen“ und

drücken Sie die OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Über dieses Menü können Sie einen Transponder

dem Satelliten hinzufügen.

Tragen Sie die Transponderfrequenz und die

Symbolrate mit den Zifferntasten Ihrer

Fernbedienung ein. Benutzen Sie die

Navigationstasten, um die Optionsfelder zu

erreichen und deren Werte zu ändern.

Navigieren Sie auf den Button „Speichern“ und

drücken Sie die OK-Taste, oder drücken Sie die

grüne Optionstaste, um die Einstellungen zu

speichern.

Nachdem Sie alle Einstellungen an der

Transponder/Satellitenliste vorgenommen haben,

drücken Sie die EXIT-Taste, um das Menü zu

verlassen. Sie werden dann gefragt, ob Sie Ihre

Veränderungen speichern möchten.

Dies ist für den Fall gedacht, dass Sie versehentlich

einen Satelliten aus der Liste gelöscht haben. Ist

dies passiert, drücken Sie die rote Optionstaste.

Ansonsten drücken Sie die grüne Optionstaste,

um Ihre Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü

„Sendersuche“. Starten Sie anschließend den Sendersuchlauf.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

30. Serviceverwaltung - neues Bouquet erstellen

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Das Menü „Einstellungen“ erscheint. Der Cursorbalken steht schon auf dem Menüpunkt

„Serviceverwaltung“. Drücken Sie die OK-Taste.

Das Menü „Serviceverwaltung“ erscheint. Der Cursorbalken steht schon auf dem Menüpunkt

„Neues Bouquet erstellen“. Drücken Sie die OK-Taste.

Sie werden nun nach dem Typ des Bouquets gefragt, welches Sie anlegen möchten.

In unserem Beispiel legen wir ein TV Bouquet an. Drücken Sie die OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Mittels der Zifferntasten auf Ihrer Fernbedienung werden die Buchstaben durch mehrmaliges Drücken ausgewählt.

Groß- und Kleinschreibung wird mit der gelben Optionstaste ein- bzw. ausgeschaltet.

Wollen Sie mehrere Zahlen hintereinander eingeben, drücken Sie zuvor auf die blaue Taste.

Mit der grünen Taste fügen Sie ein Leerzeichen ein. Mit der roten Taste löschen Sie ein Zeichen.

Mit den Navigationstasten links/rechts gelangen Sie zu der dementsprechenden Position in der Namenseingabe.

Drücken Sie die OK-Taste, um den Eingabemodus zu verlassen. Sie gelangen danach zurück zum Menü „Serviceverwaltung“

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

30.1 Serviceverwaltung - Services zu einem Bouquet hinzufügen

Lesen Sie bitte zuvor den Abschnitt Serviceverwaltung - neues Bouquet erstellen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „Services zum

Bouquet hinzufügen“.

Drücken Sie die OK-Taste.

Sie werden nun nach dem Typ des Bouquets

gefragt, in welches Sie einen Sender hinzufügen

möchten.

In unserem Beispiel fügen wir einen Sender in ein

TV Bouquet ein.

Drücken Sie die OK-Taste.

Sie werden nun gefragt, in welchem Bouquet Sie

einen Sender ablegen möchten.

In unserem Beispiel legen wir einen Sender im eben

erstellten Beispielbouquet „unser neues bouquet“

ab.

Drücken Sie die OK-Taste.

Sie können nun entscheiden, ob Sie einen Sender

aus der „Provider“-Liste, der „Sender“-Liste oder aus

der „Neue Sender“-Liste entnehmen.

Hinweis: In der „Neue Sender“-Liste werden alle

Sender abgelegt, die sich vor dem Sendersuchlauf

nicht in der Kanalliste befunden haben.

In unserem Beispiel nehmen wir die Providerliste.

Drücken Sie die OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Die Providerliste erscheint nun. Navigieren Sie auf den Provider ARD.

Drücken Sie die OK-Taste.

Sie sehen nun die Sender des Providers ARD. Wir markieren den Sender „Phoenix“ mit einem

Druck auf die OK-Taste. Sie können selbstverständlich mehrere Sender

auswählen. Diese werden dann rot unterlegt. Drücken Sie die EXIT-Taste, um Ihre Auswahl zu

beenden. Sie gelangen danach zurück zum Menü

„Serviceverwaltung“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

30.2 Serviceverwaltung - Bouquets bearbeiten

Lesen Sie bitte zuvor den Abschnitt Serviceverwaltung - neues Bouquet erstellen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „Bouquets

bearbeiten“.

Drücken Sie die OK-Taste.

Das Menü für die Bearbeitung der Bouquets

erscheint nun.

Sie sehen nun auch die farbigen Hilfe-Buttons.

Diese können Sie über das Experten Einstellungen

Menü ein bzw. ausschalten. Siehe Experten

Einstellungen.

Drücken Sie die OK-Taste, um die TV Bouquets zu

bearbeiten.

Das Menü für die Bearbeitung der TV Bouquets

erscheint.

Navigieren Sie auf das Bouquet „unser neues

bouquet“.

Drücken Sie die OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Mit der roten Optionstaste können Sie einen

Sender aus dem Bouquet löschen.

Achtung: Dies geschieht ohne Abfrage, ob Sie dies

wirklich wollen!!!

Mit der grünen Optionstaste können Sie einen

Sender markieren und in dieser Liste rauf und runter

verschieben, um die Reihenfolge der Sender in

diesem Bouquet zu ändern.

Nachdem Sie den Sender an die gewünschte

Position geschoben haben, drücken Sie erneut die

grüne Optionstaste, um den Sender abzulegen.

Mit der gelben Optionstaste können Sie einen Sender umbenennen. Dies geschieht wie b ei der Namenseingabe des neuen Bouquets, siehe Punkt 30. Serviceverwaltung - neues Bouquet erstellen.

Mit der blauen Optionstaste können Sie einen Marker einfügen. Den Marker können Sie beliebig benennen. Dies geschieht wie bei der Namenseingabe des neuen Bouquets, siehe Punkt 30.

Serviceverwaltung - neues Bouquet erstellen. Sie können somit Ihre Bouquetliste unterteilen.

Diese hier beschriebene Prozedur bezieht sich auch

auf die Serviceverwaltung eines Radio und Datei Bouquets.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

31. Jugendschutz und Setupsperre

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Jugendschutz“ und drücken Sie die OK-Taste.

In diesem Menü können Sie den Jugendschutz und die Setupsperre aktivieren, damit kein anderer unberechtigten Zugriff auf Ihre Einstellungen, die von Ihnen bestimmten Sender, Videos und Mp3s hat, oder wenn Sie Ihren Kindern nur selektierte Sender zur Verfügung stellen wollen.

Die Schutzoptionen werden durch Eingabe einer vierstelligen, nur Ihnen bekannten PIN (Zahlenkombination), gesetzt.

Achtung:

Haben Sie die PIN einmal vergessen, können Sie nur durch Zurücksetzen auf die Werkseinstellungen

die Schutzoptionen aufheben.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

31.1 Jugendschutz aktivieren

Lesen Sie bitte zuvor den Abschnitt Jugendschutz und Setupsperre, um zu erfahren, wie Sie in dieses Menü gelangen.

Setzen Sie einen Haken mit der OK-Taste in die Checkbox vor Jugendschutz.

Das Optionsfeld „PIN ändern“ erscheint, Navigieren Sie dort hin und drücken Sie die OK-

Taste. Ebenso können Sie hier entscheiden, ob alle

gesperrten Sender versteckt (nicht in der Kanalliste angezeigt) werden sollen. Setzen Sie dementsprechend einen Haken in die Checkbox vor „Gesperrte Services ausblenden“.

Geben Sie eine vierstellige Zahlenkombination (PIN) ein.

Achtung:

Die eingegebene PIN muss ungleich 0000 sein, ansonsten wird der Schutz nicht aktiviert.

Wiederholen Sie die vierstellige Zahlenkombination (PIN).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Sie erhalten danach eine Quittierung vom System, dass die PIN geändert wurde.

Drücken Sie die OK-Taste.

Haben Sie sich bei der Eingabe vertippt, bekommen Sie diese Fehlermeldung vom System. Entscheiden Sie sich, ob Sie die PIN Eingabe wiederholen wollen, oder nicht. Drücken Sie die grüne oder die rote Optionstaste.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „Einstellungen“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

31.2 Jugendschutz deaktivieren

Lesen Sie bitte zuvor den Abschnitt Jugendschutz und Setupsperre, um zu erfahren, wie Sie in dieses Menü gelangen.

Der Cursorbalken muss auf der Option

Jugendschutz stehen. Drücken Sie dann die OKTaste, um den Jugendschutz zu deaktivieren.

Geben Sie jetzt Ihre PIN ein, um die Jugendschutzfunktion aufzuheben.

Der Haken vor Jugendschutz ist nun entfernt. Navigieren Sie auf den Button „Speichern“ und

drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „Einstellungen“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

31.3 Setupsperre aktivieren

Lesen Sie bitte zuvor den Abschnitt Jugendschutz und Setupsperre, um zu erfahren, wie Sie in dieses Menü gelangen.

Setzen Sie einen Haken mit der OK-Taste in die

Checkbox vor Setupsperre.

Das Optionsfeld „PIN ändern“ erscheint.

Navigieren Sie dort hin und drücken Sie die OK-

Taste.

Geben Sie eine vierstellige Zahlenkombination

(PIN) ein.

Achtung:

Die eingegebene PIN muss ungleich 0000 sein,

ansonsten wird der Schutz nicht aktiviert.

Wiederholen Sie die vierstellige Zahlenkombination

(PIN).

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Sie erhalten danach eine Quittierung vom System, dass die PIN geändert wurde.

Drücken Sie die OK-Taste.

Haben Sie sich bei der Eingabe vertippt, bekommen

Sie diese Fehlermeldung vom System. Entscheiden

Sie sich, ob Sie die PIN Eingabe wiederholen

wollen, oder nicht. Drücken Sie die grüne oder die

rote Optionstaste.

Sie gelangen danach zurück zum Jugendschutz Setup.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „Einstellungen“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

31.4 Setupsperre deaktivieren

Lesen Sie bitte zuvor den Abschnitt Jugendschutz und Setupsperre, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf die Option Setupsperre und

drücken Sie die OK-Taste, um die Setupsperre zu

deaktivieren.

Geben Sie jetzt Ihre PIN ein, um die Setupsperre

aufzuheben.

Der Haken vor Setupsperre ist nun entfernt. Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „Einstellungen“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

32. Sender sperren

Lesen Sie bitte zuvor den Abschnitt Jugendschutz und Setupsperre, um zu erfahren, wie Sie den Jugendschutz aktivieren.

Drücken Sie die OK-Taste, um die Kanalliste zu öffnen.

Es wurde hier schon vorab die rote Optionstaste gedrückt, um in die Kanalliste für Alle Sender zu gelangen.

Navigieren Sie auf einen Sender Ihrer Wahl und drücken Sie die MENU-Taste.

Sie können jeden beliebigen Eintrag in jeder Kanallistenansicht (Alle Sender, Satelliten, Provider und Bouquets) über diesen Weg sperren.

Navigieren Sie auf den Menüpunkt „Sperren“, drücken Sie die OK-Taste, um den ausgewählten Sender zu sperren.

Sie können über dieses Menü auch den Jugendschutz deaktivieren. Navigieren Sie dazu auf den Menüpunkt „Jugendschutz abschalten“ und drücken Sie die OK-Taste.

Sie werden nach Ihrer PIN gefragt.

Es erscheint rechts neben dem Sendernamen das Symbol für die Verriegelung.

Wenn Sie das nächste Mal diesen Sender sehen möchten, werden Sie nach Ihrer PIN gefragt.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

33. Sender entsperren

Drücken Sie die OK-Taste, um die Kanalliste zu öffnen.

Es wurde hier schon vorab die rote Optionstaste gedrückt, um in die Kanalliste für Alle Sender zu gelangen.

Navigieren Sie auf einen Sender Ihrer Wahl und drücken Sie die MENU-Taste.

Sie können jeden beliebigen Eintrag in jeder Kanallistenansicht (Alle Sender, Satelliten, Provider und Bouquets) über diesen Weg entsperren.

Navigieren Sie auf den Menüpunkt „Entsperren“, drücken Sie die OK-Taste, um den ausgewählten Sender zu entsperren.

Sie werden nach Ihrer PIN gefragt.

Das Symbol für die Verriegelung rechts neben dem Sendernamen ist nun weg.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

34. Bild und Ton

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „System“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Bild und Ton“ und drücken Sie die OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

WSS auf 4:3 deaktivieren: Setzen Sie einen Haken in die Checkbox, um das Aufzoomen bei einigen 16:9 Fernsehgeräten von 4:3 Sendungen zu verhindern.

AC3 als Standardausgabe: Wird eine Sendung empfangen, die eine AC3 Tonspur (z.B. Dolby Digital) enthält, so wird automatisch auf diese Tonspur umgeschaltet. Digitale AC3-Signale werden nur auf dem optischen digitalen Ausgang ausgegeben. Da die Dreambox kein Dolby Digital Decoder enthält, können AC3-Signale nicht auf den analogen Ausgang ausgegeben werden und auch nicht in der Lautstärke geregelt werden. Für die Lautstärkeregelung von AC3-Signalen benutzen Sie daher bitte Ihren Dolby Digital Verstärker.

Ändern Sie bei Bedarf mit den Navigationstasten links/rechts und der OK-Taste die Einstellungen.

Farbformat: CVBS(FBAS), RGB (Rot, Grün, Blau getrennt), SVideo (Farb- und Helligkeitssignal getrennt) und YPbPr (Komponentensignal z.B. für Projektoren).

Bildformat: 4:3 Letterbox (Standard), (16:9 Sendungen werden auf 4:3 Fernsehern mit schwarzen Balken, oben und unten, dargestellt) 4:3 Panscan (16:9 Sendungen werden auf 4:3 Fernsehern in der vollen Höhe vergrößert dargestellt, dadurch werden seitlich (links und rechts) Teile des Bildes abgeschnitten) 16:9 (für 16:9 Fernseher, auf 4:3 Fernsehern führt diese Einstellung zu einem in der Höhe verzerrten

Bild) TV System:

Wählen Sie die Norm aus, die Ihr Fernseher unterstützt. PAL; PAL + PAL60; Multinorm und

NTSC.

Test:

Drücken Sie die blaue Optionstaste um den Testbild-Modus zu aktivieren. Drücken Sie dann die Tasten 1-8, um ein Testbild auszuwählen. Drücken sie irgendeine andere Taste, um diesen Modus zu verlassen.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „System“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

35. Tastatur

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „System“ und

drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Tastatur“ und

drücken Sie die OK-Taste.

Drücken Sie die OK-Taste, um die Dropdownliste

zu öffnen. Wählen Sie zwischen der deutschen und

englischen Tastaturbelegung.

Navigieren Sie auf den Button „Speichern“ und

drücken die OK-Taste, oder drücken Sie die

grüne Optionstaste, um die Einstellungen zu

speichern.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

36. Benutzeroberfläche

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „System“ und

drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt

„Benutzeroberfläche“ und drücken die OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Mit den Navigationstasten links/rechts können Sie die Transparenz, die Helligkeit und den Kontrast des OSD (On Screen Displays) verändern.

Transparenz:

Mit der Transparenz stellen Sie ein, in wie weit das Fernsehbild durch das OSD durchscheint.

Helligkeit:

Hier stellen Sie die Helligkeit des OSD ein.

Kontrast:

Hier stellen Sie den Kontrast des OSD ein.

Hauptmenü als normales Menü zeigen:

Setzen Sie hiervor einen Haken, um das OSD-Hauptmenü als Listenansicht zu sehen.

Skin wechseln: siehe Skin Einstellung

Videotext Position: siehe Videotext Position einrichten

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „System“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

36.1 Skin Einstellung

Lesen Sie bitte zuvor den Abschnitt Benutzeroberfläche, um zu erfahren, wie Sie in dieses Menü gelangen.

Die Skinauswahl ist für das Aussehen des OSD (On Screen Displays) zuständig.

Navigieren Sie auf Ihr Wunsch-Skin und drücken Sie die OK-Taste, um dies auszuwählen.

Der Standardskin ist Screwed Stone. Unter verfügbare Skins sehen Sie die komplette

Auswahl.

Um ein Skin vollständig zu aktivieren, muss das System (Enigma) neu gestartet werden.

Treffen Sie Ihre Wahl und drücken Sie die grüne Optionstaste für „Ja“,

die rote Optionstaste für „Nein“, oder benutzen Sie die Navigationstasten, um auf

den entsprechenden Button zu gelangen. Mit der OK- Taste bestätigen Sie Ihre Auswahl.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

36.2 verfügbare Skins

Neutrino-style

Carbon

Der Skin Simple and Stylish 16:9 sieht genauso aus wie der Simple and Stylish Skin, nur dass dieser für 16:9 Fernseher optimiert ist.

Simple and Stylish

Silver Metal

BlueQT

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

36.3 Videotext Position einrichten

Lesen Sie bitte zuvor den Abschnitt Benutzeroberfläche, um zu erfahren, wie Sie in dieses Menü gelangen.

Was ist der Teletext? Teletext ist ein Plugin (eingebautes Zusatzprogramm), welches erlaubt den digitalen Videotext (Teletext) zu decodieren, ähnlich wie ein analoger VideotextDecoder in einem Fernseher. Der Unterschied besteht darin, dass TuxTxt erheblich schneller und einfacher zu bedienen ist.

Dieses Menü dient dazu, die äußeren Ränder des Videotextes einzustellen, wenn z.B. die Uhrzeit nicht vollständig angezeigt wird, oder der Videotext nicht bildschirmmittig angezeigt wird.

Achtung:

Falls Sie kein Rechteck am oberen linken und am unten rechten Bildrand sehen, so befinden sich diese noch außerhalb des sichtbaren Bereiches. Drücken Sie die Navigationstasten entsprechend solange, bis das Recht eck im sichtbaren Bereich Ihres Fernsehers erscheint.

Drücken Sie die gelbe Optionstaste, um in das Videotext Positions Setup zu gelangen.

Sie sehen dann diesen blauen halbdurchlässigen Bildschirm.

Drücken Sie die rote Optionstaste, um den linken Top-Punkt anzuwählen.

Benutzen Sie die Navigationstasten, um das Rechteck an den oberen linken Bildrand zu verschieben.

Drücken Sie dann die grüne Optionstaste, um den rechten Tief-Punkt anzuwählen.

Benutzen Sie die Navigationstasten, um das Rechteck an den unteren rechten Bildrand zu

verschieben.

Die Positionen sind nun eingestellt, und Sie können das Menü mit der OK-Taste wieder verlassen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Navigieren Sie auf den Button „Speichern“ und

drücken Sie die OK-Taste, oder drücken Sie die

grüne Optionstaste, um die Einstellungen zu

speichern.

Sie gelangen danach zurück zum Menü „System“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

37. Teletext (TuxTxt, Videotext)

Was ist TuxTxt? TuxTxt ist ein Plugin (eingebautes Zusatzprogramm), welches erlaubt den

digitalen Videotext zu decodieren, ähnlich wie ein analoger Videotext-Decoder in einem Fernseher. Der TuxTxt ist erheblich schneller und einfacher zu bedienen.

TuxTxt normale Navigation: Befinden Sie sich im TuxTxt auf irgendeiner Texttafel, kommen Sie durch drücken der OK-Taste in

den interaktiven Text-Modus. Sie brauchen jetzt nur noch mit den Navigationstasten auf die angegebenen Textseitenzahlen navigieren und die OK-Taste drücken, um auf diese Seite zu gelangen. Sie brauchen also nicht mehr die Seitenzahlen einzutippen. Selbstverständlich können Sie immer noch die Seitenzahlen eintippen.

Den TuxTxt verlassen Sie mit einem Druck auf die EXIT-Taste. Durch mehrmaligen Druck auf die Tonstopp-Taste, schalten Sie zwischen TuxTxt ausblend en,

Transparenter Ansicht und TuxTxt wieder einblenden, um. Durch mehrmaligen Druck auf die Lautstärke + Wippe, schalten Sie zwischen Doppelter Höhe obere

Hälfte, untere Hälfte und voller Höhe, um. Mit der Lautstärke - Wippe schalten Sie den PiG-Modus (Picture in Graphics) ein bzw. aus.

(gleichzeitige Darstellung nebeneinander, vor allem für 16:9 Fernseher bei 4:3 Sendungen sehr interessant.

Sie befinden sich im TV - oder RADIO - Modus. Durch Drücken der TEXT-Taste starten Sie den Teletext.

Denken Sie daran, nicht jeder Sender stellt Videotextinformationen zur Verfügung!

Alternativ: Durch Drücken der blauen Optionstaste rufen Sie das Menü „Erweiterungen“ (Plugins) auf.

Sie erhalten danach dieses Menü. Drücken Sie die OK-Taste, um den Teletext

aufzurufen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

TuxTxt Konfigurationsmenü: Wird die Startseite 100 angezeigt, gelangen Sie durch Drücken der MENU-Taste in das Konfigurationsmenü des TuxTxtes.

Sie haben nun folgende Möglichkeiten:

Teletext - Auswahl:

Selektieren Sie den Eintrag „Suchen“ und drücken die „OK“-Taste wird nach allen Sendern gesucht von denen Teletextinformationen eingeholt werden können ohne den Sender zu verlassen den Sie gerade schauen. Nach diesem Suchlauf können Sie mit den Navigationstasten nach links oder rechts den Videotext eines anderen Senders auswählen und diesen lesen ohne den Sender we chseln zu müssen. Drücken Sie dann die OK-Taste, um Ihre Auswahl zu bestätigen und dessen Text anzuschauen. Diese Option steht nur dann zur Verfügung, wenn auch mehrere Sender auf dem aktuellen Satelliten-Transponder Videotext anbieten. Ist dies nicht der Fall, kann hier keine Auswahl erfolgen.

Bildschirmformat:

16:9 im Standard-Modus = ein/aus

Hier wird eingestellt, ob der Fernseher bei Anzeige des Videotextes auf 16:9-Darstellung schalten soll. Drücken Sie die OK-Taste, um den Wert zu ändern.

16:9 im TextBild-Modus = ein/aus

Hier wird eingestellt, ob der Fernseher im PIG-Modus (aktivierbar durch Lautstärke - Wippe) auf 16:9-Darstellung umschalten soll. Drücken Sie die OK-Taste, um den Wert zu ändern.

Hinweis:

Bei vielen älteren 4:3 Fernsehern wird das 16:9 Umschaltsignal nicht richtig ausgewertet. Daher kann ein Einschalten der 16:9 Formate dazu führen, dass der Fernseher vom Video- oder AV-Eingang wegschaltet, sobald der Videotext aufgerufen wird. (Technisch liegt es daran, dass das Umschaltsignal (12V am SCART Pin 8) bei 16:9 auf 6 Volt zurückgeschaltet wird, was ältere Geräte nicht auswerten). Daher wird bei 4:3 Fernsehern dazu geraten, diese Einstellungen beide auf aus zu lassen.

Helligkeit:

Hier haben Sie die Möglichkeit die Helligkeit des dargestellten Videotextes zu ändern. Drücken Sie die Navigationstaste nach links wird der Teletext dunkler dargestellt, mit der Navigationstaste nach rechts stellen Sie heller.

Transparenz:

Hier haben Sie die Möglichkeit die Transparenz des dargestellten Videotextes zu ändern. Drücken Sie die Navigationstaste nach links wird der Teletext in der Transparenten Darstellung (siehe vorherige Seite) nicht komplett transparent dargestellt, mit der Navigationstaste nach rechts erreichen Sie eine höhere Transparenz.

nationaler Zeichensatz:

automatische Erkennung = ein/aus

Drücken Sie die OK-Taste, um den Wert zu ändern. Haben Sie die automatische Erkennung ausgeschaltet, können Sie mit den Navigationstasten nach links oder rechts manuell aussuchen.

Weitere Informationen finden Sie unter www.tuxtxt.net

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

38. Experten Einstellungen

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Einstellungen“.

Navigieren Sie auf den Menüpunkt „Experten“ und drücken Sie die OK-Taste.

Hilfebuttons in der Senderliste: Hier schalten Sie die farbigen Hilfebuttons mit der OK-Taste aus. (Standard ist eingeschaltet)

Sat Position anzeigen: Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so wird die Sat Position des aktuell gewählten Senders in der Infobar angezeigt.

Schnelles Umschalten:

Entfernen Sie den Haken mit der OK-Taste, um das schnelle Umschalten zu deaktivieren. In diesem Fall dauert das Umschalten ein paar Nanosekunden länger.

Keine Bestätigungsmeldungen:

Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so werden Bestätigungsmeldungen unterbunden. Diese Option sollten nur erfahrene Nutzer verwenden.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Keine Fehlermeldungen: Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so werden Fehlermeldungen unterbunden, wie z.B. Sender nicht gefunden.

Infoleiste automatisch anzeigen: Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so wird die Infobar bei Beginn einer neuen Sendung automatisch angezeigt.

Restzeit anzeigen: Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so wird die Restzeit des laufenden Programmes anstelle der Gesamtzeit angezeigt.

Http-Authentifizierung benutzen:

Entfernen Sie den Haken mit der OK-Taste, um die Abfrage des Benutzernamens und Passwortes bei Zugriff auf das Web-Interface der Dreambox zu deaktivieren.

Serielle Schnittstelle nicht öffnen:

Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so werden die Debug Ausgaben von Enigma nicht mehr auf die serielle Schnittstelle ausgegeben.

Bouquet automatisch wechseln:

Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so wird automatisch zum nächsten Bouquet gewechselt, wenn Sie beim zappen an das Ende der Senderliste in einem Bouquet gelangen.

Videotext caching abschalten:

Setzen Sie einen Haken mit der OK-Taste hinter diese Option, so wird das automatische speichern der Videotext Seiten im Hintergrund, deaktiviert.

Zapping History aktivieren:

Setzen Sie einen Haken mit der OK-Taste hinter diese Option, haben Sie die Möglichkeit, in der Wiedergabeliste im Datei-Modus durch Auswahl eines Senders, auf diesen umzuschalten.

Drücken Sie die EXIT-Taste, um dieses Menü zu verlassen.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

38.1 Kommunikation/Netzwerk (LAN einrichten, NFS Freigaben)

Lesen Sie bitte zuvor den Abschnitt Experten Einstellungen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „ Kommunikation/Netzwerk “ und drücken Sie die OK-Taste.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Achtung:

Denken Sie daran, sollten Sie einen DHCPServer in Ihrem Netzwerk betreiben, müssen Sie dem DHCP mitteilen, dass dieser die hier eingestellte IP-Adresse nicht vergeben darf, da es sonst zu IP-Kollisionen kommen kann. Wie Sie dies tun, entnehmen Sie bitte dem Handbuch des Routers oder DHCPServers.

Port:

Geben Sie http://ip-der-box in Ihrem Browser ein, um auf das Web-Interface der Dreambox zu gelangen.

Sie können die Portadresse des WebInterfaces aber auch ändern. Wenn Sie allerdings diese Adresse auf z.B. Port 81 ändern, müssen Sie bei der Browsereingabe diese Adresse mit eingeben, da Port 80 ein Standardport für das HttpProtokoll ist und somit nicht explizit eingegeben werden muss. Also geben Sie dann in Ihrem Browser folgenden Befehl ein: http://ip-der-box:81

Benutzen Sie die Navigationstasten und die Zifferntasten, um die Werte einzugeben.

IP: Geben Sie hier die IP-Adresse ein.

DHCP:

Entfernen Sie den Haken, um die Dreambox mit einer statischen IP-Adresse zu konfigurieren. In diesem Fall gilt also die hier eingetragene IP-Adresse. Ist der Haken gesetzt, erhält die Dreambox ihre IP-Adresse vom DHCP Server.

Netmask: Geben Sie hier die Subnetzmaske ein.

Type:

LAN (Local Area Network); Verbindung mit dem lokalen Netzwerk konfigurieren

Nameserver: Tragen Sie hier die IP-Adresse eines DNS-Servers in Ihrem LAN oder eines Internet DNS-Servers ein. Wenn Sie keinen eigenen DNS-Server betreiben, aber z.B. über einen Router eine InternetVerbindung herstellen, so kann dies auch die IP-Adresse des Routers sein, falls dieser einen DNSService anbietet oder weiterleitet.

Gateway:

Geben Sie hier die IP-Adresse des Rechners oder Routers in Ihrem LAN ein, der eine InternetVerbindung zur Verfügung stellt.

Netzwerk aktivieren:

Setzen Sie hier einen Haken in die Checkbox, um das Netzwerk zu aktivieren.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Setzten Sie einen Haken in die Checkbox vor Automount, damit bei jedem Start der Dreambox diese Freigabe automatisch gemountet (eingebunden) wird.

Drücken Sie die grüne Optionstaste, um Ihre Einstellungen zu prüfen. Sie erhalten dann vom System eine Meldung, ob der Mount erfolgreich war oder nicht.

Drücken Sie die gelbe Optionstaste, um diese Einstellungen zu speichern.

Drücken Sie die rote Optionstaste, um die Freigabe aufzuheben (unmounten).

Navigieren Sie auf den Pfeil nach links oder rechts, um in die einzelnen Freigaben zu

elangen.

Haben Sie die blaue Optionstaste im Kommunikation/Netzwerk-Menü gedrückt, erhalten Sie den Mount Manager. Hier können Sie bis zu acht verschiedene Konfigurationen ablegen, um freigegebene Verzeichnisse von Ihrem PC der Dreambox mitzuteilen. Momentan wird nur das NFSSharing unterstützt.

IP:

Hier tragen Sie bitte die IP-Adresse des PCs mit einem NFS Server ein. Dies kann ein Windows oder Linux PC sein.

NFS:

Hier gibt es momentan nur die Option NFS.

Dir:

Hier tragen Sie bitte den Freigabenamen vom NFS Server ein, den Sie auf Ihrem PC konfiguriert haben.

LocalDir:

Standardmäßig wird hier /mnt vorgegeben. Im Normalfall brauchen Sie hier nichts zu ändern, es sei denn, Sie wollen mehr als eine Freigabe eintragen oder den Mountpoint ändern. Dann ist es evtl. sinnvoll im /var/mnt Verzeichnis auf der Dreambox per Telnet pro NFS Mount ein Unterverzeichnis zu erstellen, z.B. /var/mnt1 , /var/mnt2 usw. …

Options:

Wählen Sie die Option „rw“, um schreib/lese Rechte auf die Freigabe zu erhalten.

Extra:

Hier können Sie noch den Parameter „tcp“ gefolgt von einem Komma mit eingeben.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

38.2 NGrab - Streaming

Lesen Sie bitte zuvor den Abschnitt Experten Einstellungen, um zu erfahren, wie Sie in dieses Menü gelangen.

In diesem Menü richten Sie die IP-Adresse und die Port-Adresse für Ihren NGrab Server ein. Dieser kann sich auf einer beliebigen Workstation oder Server im LAN oder WAN befinden.

Navigieren Sie auf den Menüpunkt „NGrab-

Streaming“ und drücken Sie die OK-Taste.

Srv IP:

Geben Sie hier die IP-Adresse des Rechners ein, auf dem die NGrab Software (Server) installiert ist.

Srv Port: Geben Sie hier die Port-Adresse der NGrab Software (Server) ein.

Srv MAC: Die MAC-Adresse erscheint, wenn Sie den NGrab Server in Ihrem Netzwerk laufen haben und Sie die blaue Optionstaste drücken.

Die MAC-Adresse wird für die WOL (Wake On Lan) Funktion benötigt. D.h. Sie können sich einen beliebigen Windows Rechner in die Ecke stellen

und dessen APM (Advanced Power Management) Funktionen voll aktivieren (Maschine geht z.B. nach 30 Minuten in den standby). Starten Sie dann über die blaue Optionstaste die NGrab Aufnahme oder via Timer, dann wird der Rechner aufgeweckt und es wird aufgenommen.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum Menü „Experten“.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

38.3 Manuelle Software Aktualisierung

Lesen Sie bitte zuvor den Abschnitt Experten Einstellungen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „Software Aktualisierung“ und drücken Sie die OK-Taste.

Navigieren Sie auf den Menüpunkt „Manuelles Update“ und drücken Sie die OK-Taste.

Voraussetzung für eine manuelle Aktualisierung ist: Sie haben unter Kommunikation/Netzwerk (LAN einrichten, NFS Freigaben) eine IP-Adresse und die Subnetzmaske aus Ihrem LAN vergeben.

Folgen Sie den Anweisungen in diesem Menü. Navigieren Sie auf den Button „OK“ und drücken Sie

die OK-Taste, oder drücken Sie die grüne Optionstaste, um diese Meldung zu quittieren.

Sie erhalten dann vom System dieses Menü. Hier steht Ihre Hochgeladene Software als

„Manueller Upload“ zur Auswahl. Drücken Sie die OK-Taste. Folgen Sie dann den Anweisungen auf dem

Bildschirm.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

38.4 Fernbedienung einrichten

Lesen Sie bitte zuvor den Abschnitt Experten Einstellungen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „Fernbedienung“

und drücken Sie die OK-Taste.

Mit den Navigationstasten links/rechts können

Sie die Wiederholrate und die Verzögerungsrate der

Fernbedienung verändern.

Experimentieren Sie mit den Werten, um diese

Ihren Bedürfnissen anzupassen.

Ebenso können Sie noch einstellen, wie schnell der Cursor bei der Texteingabe zum nächsten Zeichen springt. Die Angabe erfolgt in Millisekunden. Tragen Sie den Wert 0 ein, so wird nicht zum nächsten Zeichen gesprungen.

Geben Sie z.B. einen Wert von 1000 ein, so bedeutet dies, dass in 1000ms, entspricht 1 Sekunde, zum nächsten Zeichen gesprungen wird.

Navigieren Sie auf den Button „Speichern“ und drücken Sie die OK-Taste, oder drücken Sie die grüne Optionstaste, um die Einstellungen zu speichern.

Sie gelangen danach zurück zum „Experten“ Menü.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

38.5 Werkseinstellungen

Lesen Sie bitte zuvor den Abschnitt Experten Einstellungen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt

„Werkseinstellungen“ und drücken Sie die OK-

Taste, um Ihre Dreambox in die Werkseinstellungen

zurückzusetzen.

Folgen Sie den Anweisungen und treffen Sie Ihre

Wahl.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

39. Timer

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Timer“.

Das ist die Timerliste. Sie erkennen hier ein eingetragenes Timer-Event. Ein grüner Haken davor bedeutet, dass das Timer-

Event erfolgreich ausgeführt wurde. Steht ein rotes Kreuz anstelle des grünen Hakens

davor, bedeutet dies, dass das Timer-Event nicht ausgeführt oder abgebrochen wurde.

Sleep-Timer-Events werden auch in dieser Liste angezeigt und können so evtl. gelöscht oder abgeändert werden.

Drücken Sie die blaue Optionstaste zum Aufräumen der Timer-Events.

Wir empfehlen Ihnen, Timer-Events nur über den EPG einzufügen. Diese Liste dient lediglich dazu, die Timer-Events zu verwalten.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

40. Informationen - Streaminformationen

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Informationen“.

In diesem Fenster erhalten Sie

detaillierte technische Daten

zum Sender.

In diesem Fenster erhalten Sie weitere technische Daten

zum gewählten Sender.

Das Bild links zeigt die Daten bei der DM 500-S, mittig

die DM 500-T und ganz rechts die DM 500-C.

Navigieren Sie auf den Menüpunkt

„Streaminformationen“ und drücken Sie die OK-

Taste.

Benutzen Sie dann die Navigationstasten nach

links oder rechts, um zwischen den drei Fenstern

hin und her zu schalten.

Mit der EXIT-Taste schließen Sie das Fenster.

In diesem Fenster erhalten Sie

Informationen über die

unterstützten und verwendeten

Verschlüsselungs-Systeme.

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

41. Informationen - Über

Lesen Sie bitte zuvor den Abschnitt Informationen - Streaminformationen, um zu erfahren, wie Sie in dieses Menü gelangen.

Navigieren Sie auf den Menüpunkt „Über“ und drücken Sie die OK-Taste.

In diesem Fenster erhalten Sie alle relevanten Informationen zum System.

Schließen Sie dieses Fenster mit einem Druck auf die OK-Taste.

Die Information „Tuner:“ ist abhängig vom Typ Ihrer Dreambox DM 500:

DM 500-S: Satellit DM 500-C: Kabel DM 500-T: Terrestrisch

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

42. Technische Daten

• 250 MHz IBM PowerPC Prozessor (350 MIPS)

• Linux Operating System, Open Source

• DreamCrypt CA integriert

• 1 x Smartcard-Leser

• MPEG2 Hardware decoding (DVB kompatibel)

• Anschluss V.24 / RS232

• 100Mbit voll duplex Ethernet Interface

• 2 Status-LED

• 32 MByte RAM (Arbeitsspeicher)

• unlimitierte Kanalliste für TV/Radio

• Kanalwechsel in weniger als einer Sekunde

• voll automatischer Kanalsuchlauf / Transponder Suchlauf

• Unterstützung von Bouquet-Listen (indirekt unlimitiert)

• EPG-Unterstützung (electronic program guide)

• adaptierbares OSD in vielen Sprachen (Skin-Unterstützung)

• SPDI/F optischer Anschluss AC-3

• 1 x Scart-Anschluss (komplett Sofware-gesteuert)

• externes 12V Steckernetzteil

• A/V Ausgang (Audio/Video Cinch)

• Größe: 196mm x 130mm x 40mm (H x B x T)

Videodekodierung:

Videokompression MPEG-2 und MPEG-1 kompatibel Videostandard PAL G/ 25 Hz Bildformat 4:3 / 16:9 Bildmaterial 16:9, automatische Anpassung für 16:9 TV-Geräte (über Scart) Letterbox Filterung für 4:3 TV-Geräte

Audiokodierung:

Audiokompression MPEG-1 & MPEG-2 Layer I und II Audio Mode Dual (main/sub), Stereo Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz

Ausgang Analog:

Ausgangspegel L/R 0,5 Vss an 600 Ohm THD > 60 dB (1 kHz) Übersprechen < -65 dB

Ausgang Digital:

Ausgangspegel 0,5 Vss an 75 Ohm Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz S/PDIF-Ausgang optisch (AC3)

Ausgang Video: Ausgangspegel FBAS 1 Vss +/- 0.3 dB an 75 Ohm

TV-Scart:

Ausgang: FBAS,RGB,S-VHS über OSD wählbar

Serielle Schnittstelle RS 232:

Typ RS232 bi-direktional Bitrate 115,2 kBit/s max. Steckverbinder SUB-D-9 Buchse Funktion: Update der Betriebssoftware u. Vorprogrammierung

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

Ethernet:

100 Mbit bi-direktionales Interface Funktion: Update der Betriebssoftware u. Vorprogrammierung

Eingangsspannung:

12V Steckernetzteil 110-230V / 50-60Hz Wechselspannung +/- 15%

Allgemeines:

Umgebungstemperatur +15°C...+35°C Luftfeuchtigkeit < 80% Abmessungen (B x T x H): 196 mm x 130 mm x 40 mm Gewicht: 500g

DM 500-C/T spezifische Daten: DVB-C/T Tuner:

Eingangsfrequenzbereich 51 …. 858 MHz Eingangsimpedanz 75 Ohm Symbolrate 1 …. 6.9 Mbaud/s

DM 500-S spezifische Daten: DVB-S-Tuner:

Eingangsfrequenzbereich 950 - 2150 MHz Eingangspegelbereich - 65 dBm - 25 dBm Rauschmaß 12 dB max. DBS-Tuner Eingang F-Buchse Eingangsimpedanz 75 Ohm AFC-Fangbereich +/- 3 MHz Demodulation Shaped QPSK Symbolrate 2 - 45 Mbaud/s, SCPC / MCPC Inner FEC: Rates:1/2, 2/3, 3/4, 5/6, 7/8 (DVB Spezifikation) Demultiplexing gemäß ISO 13818-1

LNB Stromversorgung: LNB Strom 500mA max. ; kurzschlussfest LNB Spannung vertikal < 14V ohne Last, > 11,5V bei 400mA LNB Spannung horizontal < 20V ohne Last, > 17,3V bei 400mA LNB Abschaltung im Standby-Mode

Anzahl aktiver Satellitenpositionen: DiSEqC 1.0/1.2 SAT POSITION / SAT OPTION DiSEqC - Rotor-Steuerung

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

43. Kontakt & Support Informationen

Hauptfirmensitz & Vertrieb:

Dream-Multimedia Vertrieb durch Visoduck Discount GmbH Pierbusch 24-26 44536 Lünen Deutschland

Händler Hotline:

(nur Händler) Tel.: +49 (0)180 - 368 43 98 - 000 (0,09€/min.) Fax: +49 (0)180 - 368 43 98 - 001 (0,09€/min.)

Sie erreichen die Händlerhotline von: Mo - Fr. 09:00 - 12:00 Uhr und 13:00 - 15:00 Uhr

Technische Hotline:

Tel.: +49 (0)180 - 368 43 99 - 777 (0,09€/min.) Fax: +49 (0)180 - 368 43 99 - 778 (0,09€/min.)

Sie erreichen die technische Hotline von: Mo - Fr. 09:00 - 12:00 Uhr und 13:00 - 15:00 Uhr

Händleranfragen und Preisinformationen:

E-Mail: info@dream-multimedia-tv.de

Technischer Support:

E-Mail: support@dream-multimedia-tv.de

Webseite:

Weblink: http://www.dream-multimedia-tv.de

Support Forum:

Weblink: http://www.dream-multimedia-tv.de/board

Software Support (aktuell verfügbare Betriebssoftware):

Weblink DM 500: http://www.dm500.de

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

44. Garantieschein

Gerätetyp: ................................................................................

Ser. - Nr.: ..................................................................................

MAC - Nr.: .................................................................................

(Serien und MAC-Nr. finden Sie auf der Geräterückseite)

Adresse des Endkunden:

Name: .......................................................................................

Straße: ......................................................................................

Land: ........................................................................................

PLZ: ........... Ort: .....................................................................

Adresse des Händlers:

Name:........................................................................................

Straße: ......................................................................................

Land: ........................................................................................

PLZ: ........... Ort: .....................................................................

Stempel: ..................... Kaufdatum: ...................................

Garantieschein

B e d i e n u n g s a n l e i t u n g D r e a m b o x D M 5 0 0 deutsch

45. Copyright Hinweise

© Dream-Multimedia 2006. Alle Rechte vorbehalten. Das vorliegende Produkt-Paket enthält Dateien, die unter verschiedenen Lizenzen verbreitet werden, insbesondere unter einer Open Source Lizenz, der GNU General Public License. Einzelheiten zu dieser Lizenz finden Sie auf den nächsten drei Seiten. Weitere Hinweise zum Source Code und den Patches für die GPL Software Elemente finden Sie unter folgender Adresse im Internet: http://www.dream-multimedia-tv.de/deutsch/downloads.php

100

Dream multimedia DM 500-T, DM 500-C, DM 500-S User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. I n h a l t s v e r z e i c h n i s

3. E r k l ä r u n g V o r d e r a n s i c h t

4. E r k l ä r u n g R ü c k a n s i c h t

13. Tastenerklärung der Fernbedienung

14. Dreambox ein- bzw. ausschalten

20. Signalanzeige (Antenne ausrichten, DM 500-T)

21. Automatische Sendersuche (DM 500-C)

23. Satellitenkonfiguration (DM 500-S)

24. Motor Konfiguration (DM 500-S)

25. Beispieltabelle für DiSEqC 1.2 Rotor (SG2100)

26. Sendersuche pro Satellit (Automatische Sendersuche, DM 500-S)

27. Sendersuche alle Satelliten (Automatische Multisat Sendersuche, DM 500-S)

28. Manuelle Sendersuche (DM 500-S)

29. Transponder bearbeiten (DM 500-S)

30. Serviceverwaltung - neues Bouquet erstellen

31. Jugendschutz und Setupsperre

34. Bild und Ton

Navigieren Sie auf den Menüpunkt „Tastatur“ und

37. Teletext (TuxTxt, Videotext)

Ist kein OSD Menü auf Ihrem Fernsehgerät gewählt (sichtbar), gelangen Sie durch Drücken der MENU-Taste in das OSD Hauptmenü. Navigieren Sie auf den Menüpunkt „Timer“.

40. Informationen - Streaminformationen

41. Informationen - Über

43. Kontakt & Support Informationen

Garantieschein
