Draw-Tite 75772 User Manual [en, es, fr]

Frame rail

Hyundai Santa Fe Sport (5 Passenger)

Fascia

Hitch Shown In Proper Position

Equipment Required: #2 Phillips Screwdriver

Fastener Kit: 75772F Wrenches: 17mm, 19mm Drill Bits: None

jkkl

2 Existing Weld Nuts

(Typical)

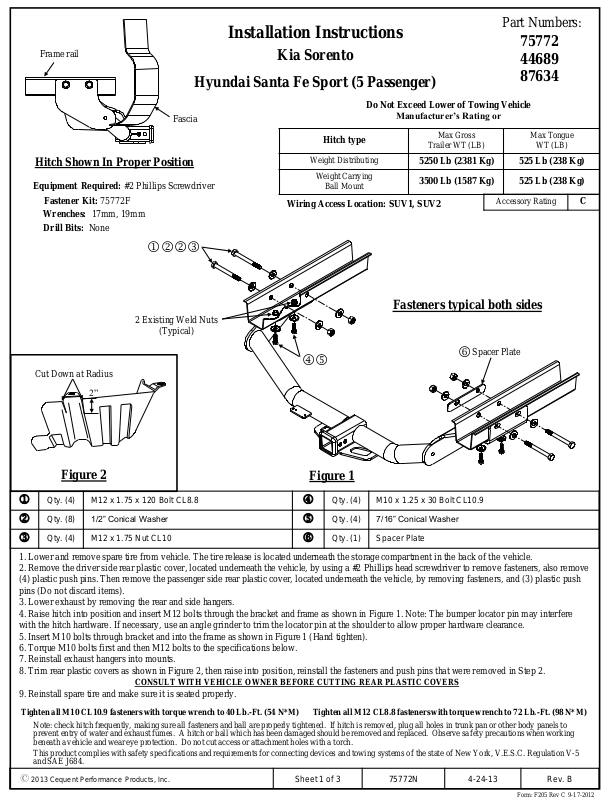

Installation Instructions

Kia Sorento

Do Not Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: SUV1, SUV2

Fasteners typical both sides

Part Numbers:

75772 44689 87634

Max Gross

Trailer WT (LB)

5250 Lb (2381 Kg) 525 Lb (238 Kg) 3500 Lb (1587 Kg) 525 Lb (238 Kg)

Accessory Rating

Max Tongue

WT (LB)

Spacer Plate

Cut Down at Radius

2”

Figure 2

Qty. (4) M12 x 1.75 x 120 Bolt CL8.8

Qty. (8) 1/2” Conical Washer

Qty. (4) M12 x 1.75 Nut CL10

1. Lower and remove spare tire from vehicle. The tire release is located underneath the storage compartment in the back of the vehicle.

2. Remove the driver side rear plastic cover, located underneath the vehicle, by using a #2 Phillips head screwdriver to remove fasteners, also remove (4) plastic push pins. Then remove the passenger side rear plastic cover, located underneath the vehicle, by removing fasteners, and (3) plastic push pins (Do not discard items).

3. Lower exhaust by removing the rear and side hangers.

4. Raise hitch into position and insert M12 bolts through the bracket and frame as shown in Figure 1. Note: The bumper locator pin may interfere with the hitch hardware. If necessary, use an angle grinder to trim the locator pin at the shoulder to allow proper hardware clearance.

5. Insert M10 bolts through bracket and into the frame as shown in Figure 1 (Hand tighten).

6. Torque M10 bolts first and then M12 bolts to the specifications below.

7. Reinstall exhaust hangers into mounts.

8. Trim rear plastic covers as shown in Figure 2, then raise into position, reinstall the fasteners and push pins that were removed in Step 2.

9. Reinstall spare tire and make sure it is seated properly.

Tighten all M10 CL10.9 fasteners with torque wrench to 40 Lb.-Ft. (54 N*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.

z 2013 Cequent Performance Products, Inc.

CONSULT WITH VEHICLE OWNER BEFORE CUTTING REAR PLASTIC COVERS

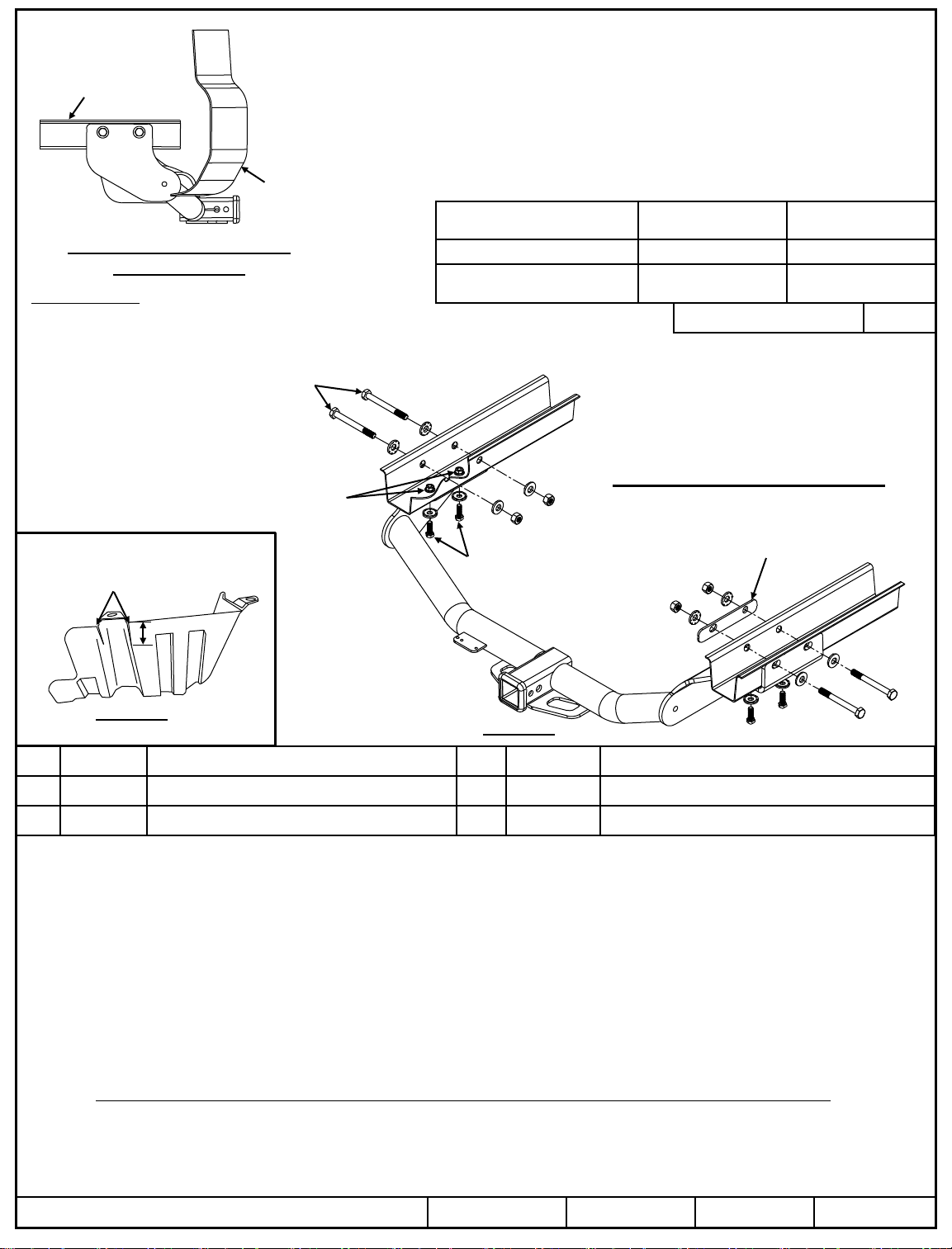

Figure 1

Qty. (4) M10 x 1.25 x 30 Bolt CL10.9

Qty. (4) 7/16” Conical Washer

Qty. (1) Spacer Plate

Tighten all M12 CL8.8 fasteners with torque wrench to 72 Lb.-Ft. (98 N*M)

Sheet 1 of 3 75772N 4-24-13 Rev. B

Form: F205 Rev C 9-17-2012

Longeron

Carénage

Attelage montré dans la position

appropriée

Équipement requis : Tournevis Phillips #2

Visserie : 75772F Clés : 17 mm, 19 mm Mèches : Aucune

jkkl

Deux écrous à souder existants

(Typique)

Découper au rayon

Instructions d’installation

Kia Sorento

Hyundai Santa Fe Sport (5 Passenger)

Ne pas excéder les spécifications de poids du

fabricant du véhicule de remorquage, ni

Type d'attelage

Répartition de charge

Sans répartition de

chargeMontage sur boule

Points d'accès au câblage : SUV1, SUV2

Visserie similaire des deux côtés

Poids brut max.

de la remorque (lb)

5250 lb (2381 kg) 525 lb (238 kg) 3500 lb (1587 kg) 525 lb (238 kg)

Numéros de pièce :

75772 44689 87634

Poids max. au

Note Accessoire

Plaque d'espacement

timon (lb)

2”

Figure 2

Qté (4) Boulon M12 x 1.75 x 120 CL8.8

Qté (8) Rondelle conique 1/2”

Qté (4) Écrou M12 x 1.75 CL10

1. Abaisser et enlever le pneu de secours. Le déverrouillage du pneu est situé sous le compartiment à bagages à l'arrière du véhicule.

2. Enlever le couvercle de plastique arrière côté conducteur situé sous le véhicule, à l'aide d'un tournevis Phillips #2 pour les fixations, enlever aussi les rivets poussoirs en plastique (4). Enlever ensuite le couvercle de plastique arrière côté passager situé sous le véhicule, en retirant les fixations et les rivets poussoirs en plastique (3) (ne pas jeter les pièces).

3. Abaisser l'échappement en dégageant les supports arrière et latéral.

4. Soulever l’attelage en position et insérer les boulons M12 à travers le support et le cadre, comme illustré à la figure 1. La tige de positionnement du pare-chocs peut gêner la visserie de l'attelage. Si nécessaire, utiliser une meuleuse angulaire pour découper la tige de positionnement jusqu'à son épaulement afin de procurer le dégagement nécessaire à la visserie.

5. Insérer les boulons M10 à travers le support et le support, comme illustré à la Figure 1 (serrer à la main).

6. Serrer les boulons M10 en premier puis les boulons M12, selon les spécifications de couple ci-dessous.

7. Réinstaller les supports d'échappement dans leurs supports.

8. Découper les couvercles arrière en plastique comme illustré à la Figure 2, puis soulever en position et reposer la visserie et les rivets poussoirs qui ont été enlevés à l'étape 2. Obtenir l’approbation du propriétaire du véhicule avant de découper les couvercles en plastique arrière.

9. Réinstaller le pneu de secours et s'assurer qu'il est adéquatement mis en place.

Serrer toute la visserie M10 CL10.9 au couple de serrage de 40 lb-pi (54 N.m).

Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés

et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.

z 2013 Cequent Performance Products, Inc.

Figure 1

Qté (4) Boulont M10 x 1.25 x 30 CL10.9

Qté (4) Rondelle conique 7/16”

Qté (1) Plaque d'espacement

Serrer toute la visserie M12 CL8.8 au couple de 72 lb-pi (98 N.m).

Feuille 2 de 3 75772N 4-24-13 Rev. B

Form: F205 Rev C 9-17-2012
