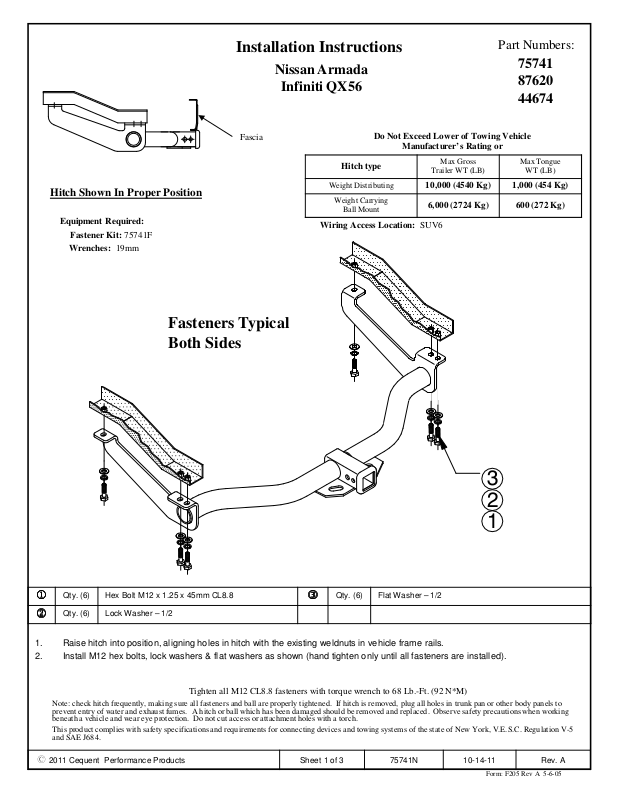

Draw-Tite 75741 User Manual [es, fr, en]

Installation Instructions
Nissan Armada
Infiniti QX56
Part Numbers:
75741 87620 44674
Hitch Shown In Proper Position
Equipment Required:
Wrenches: 19mm
Fasteners Typical Both Sides
Fascia
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV6
Trailer WT (LB)
10,000 (4540 Kg) 1,000 (454 Kg)
6,000 (2724 Kg) 600 (272 Kg)
Max Gross
Max Tongue
WT (LB)
3 2 1
Qty. (6) Hex Bolt M12 x 1.25 x 45mm CL8.8
1111
Qty. (6) Lock Washer – 1/2
2222

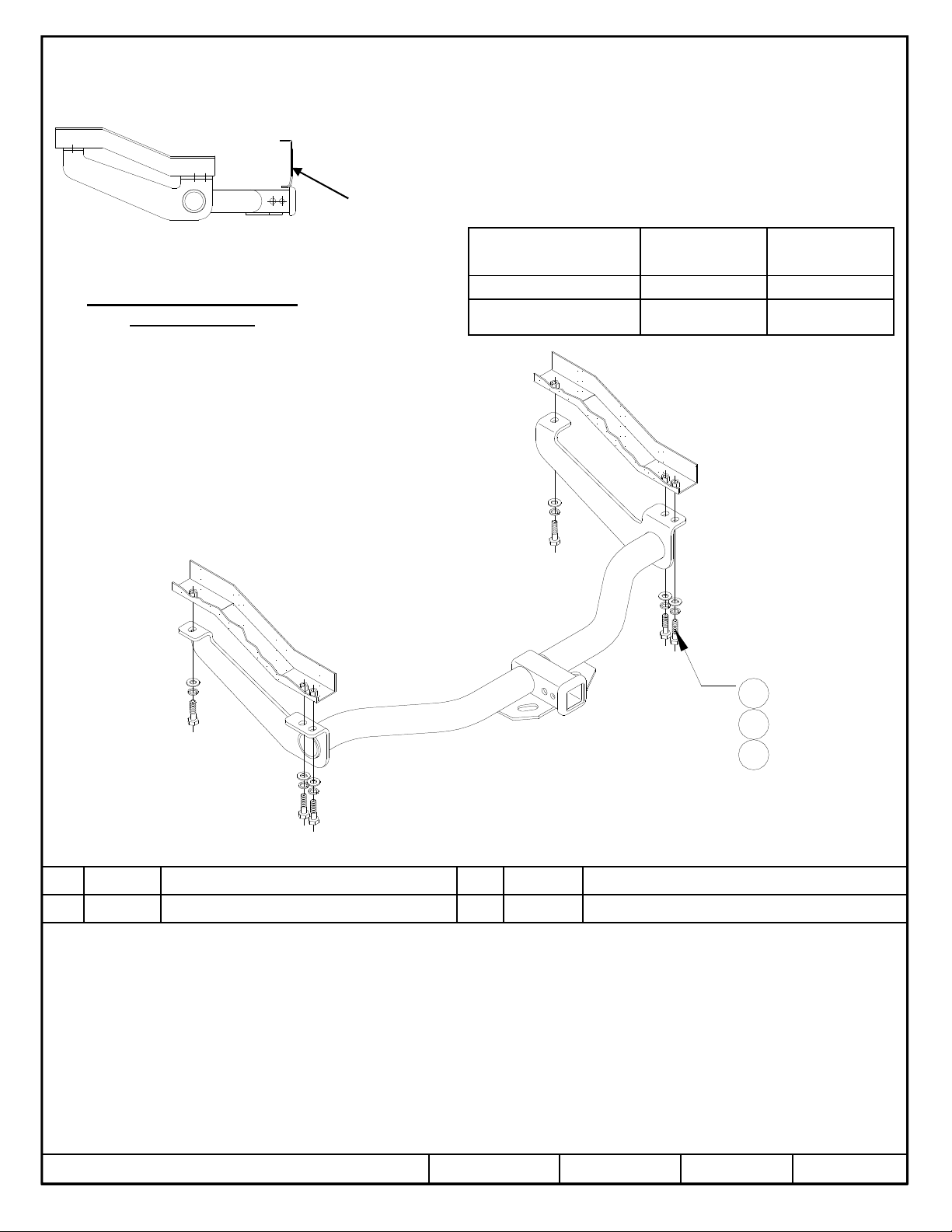

1. Raise hitch into position, aligning holes in hitch with the existing weldnuts in vehicle frame rails.
2. Install M12 hex bolts, lock washers & flat washers as shown (hand tighten only until all fasteners are installed).
Tighten all M12 CL8.8 fasteners with torque wrench to 68 Lb.-Ft. (92 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
z 2011 Cequent Performance Products
Sheet 1 of 3 75741N 10-14-11 Rev. A
Qty. (6) Flat Washer – 1/2
3333
Form: F205 Rev A 5-6-05
Instructions d’installation
Nissan Armada
Infiniti QX56
Numéros de pièces :
75741 87620 44674
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75741F
Clés : 19 mm
Visserie similaire des deux côtés
Carénage
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni
Type d’attelage
Répartition de la charge
Capacité de charge Montage sur boule
Point d’accès au câblage : SUV6
Poids brut max. de
la remorque (lb)
10 000 (4 540 kg) 1 000 (454 kg)
6 000 (2 724 kg) 600 (272 kg)
Poids max. au timon
(lb)
3 2 1
Qté (6) Boulon hexagonal M12 x 1.25 x 45mm CL8.8
1111
Qté (6) Rondelle frein – 1/2
2222
1. Soulever l’attelage en position en alignant les trous de l’attelage sur les écrous à souder existants des longerons du véhicule.
2. Installer les boulons hexagonaux M12, les rondelles freins et les rondelles plates comme illustré (serrer à la main seulement en attendant que toute la visserie soit installée).
Serrer toute la visserie M12 CL8.8 au couple de 68 lb-pi (92 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou boule endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2011 Cequent Performance Products
Feuille 2 de 3 75741N 10-14-11 Rev. A
Qté (6) Rondelle plate – 1/2
3333
Form: F205 Rev A 5-6-05
