Draw-Tite 75714 User Manual [en, es, fr]

Fascia

NgV g

4.Cl

til cl

10.Tighten all fasteners to called

out torque specification

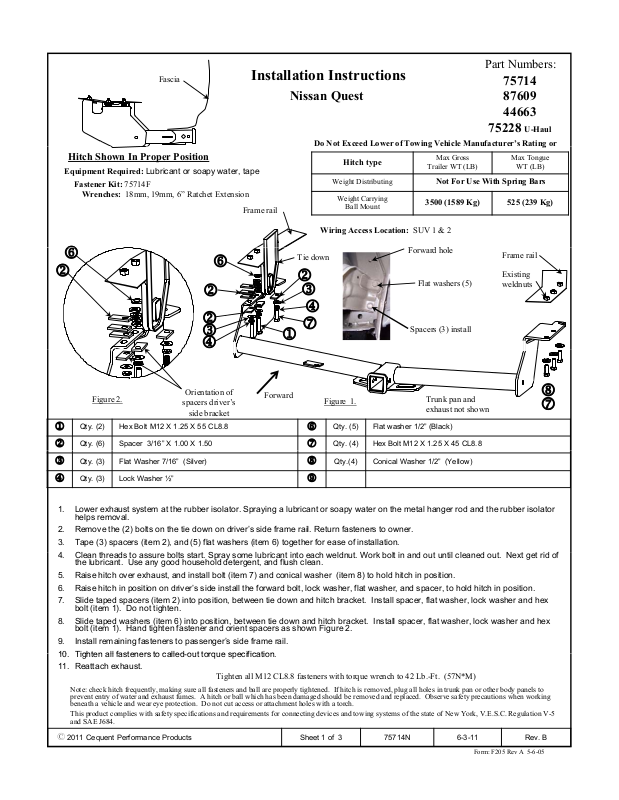

Installation Instructions

Hitch Shown In Proper Position

Equipment Required: Lubricant or soapy water, tape

Fastener Kit: 75714F

Wrenches: 18mm, 19mm, 6” Ratchet Extension

Frame rail

Part Numbers:

Nissan Quest

75228

Do Not Exceed Lower of Towing Vehicle Manufacturer’s Rating or

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: SUV 1 & 2

Max Gross

Trailer WT (LB)

Not For Use With Spring Bars

3500 (1589 Kg) 525 (239 Kg)

75714 87609 44663

U-Haul

Max Tongue

WT (LB)

Tie down

orward hole

Flat washers (5)

Frame rail

Existing weldnuts

4 2 3 4

Figure 2.

Qty. (2) Hex Bolt M12 X 1.25 X 55 CL8.8

Qty. (6) Spacer 3/16” X 1.00 X 1.50

Qty. (3) Flat Washer 7/16” (Silver)

Qty. (3) Lock Washer ½”

1. Lower exhaust system at the rubber isolator. Spraying a lubricant or soapy water on the metal hanger rod and the rubber isolator helps removal.

2. Remove the (2) bolts on the tie down on driver’s side frame rail. Return fasteners to owner.

3. Tape (3) spacers (item 2), and (5) flat washers (item 6) together for ease of installation.

ean threads to assure bolts start. Spray some lubricant into each weldnut. Work bolt in and out un

the lubricant. Use any good household detergent, and flush clean.

5. Raise hitch over exhaust, and install bolt (item 7) and conical washer (item 8) to hold hitch in position.

6. Raise hitch in position on driver’s side install the forward bolt, lock washer, flat washer, and spacer, to hold hitch in position.

7. Slide taped spacers (item 2) into position, between tie down and hitch bracket. Install spacer, flat washer, lock washer and hex bolt (item 1). Do not tighten.

8. Slide taped washers (item 6) into position, between tie down and hitch bracket. Install spacer, flat washer, lock washer and hex bolt (item 1). Hand tighten fastener and orient spacers as shown Figure 2.

9. Install remaining fasteners to passenger’s side frame rail.

11. Reattach exhaust.

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.

z 2011 Cequent Performance Products

Orientation of

spacers driver’s

side bracket

Tighten all M12 CL8.8 fasteners with torque wrench to 42 Lb.-Ft. (57N*M)

Forward

Spacers (3) install

Figure 1.

Qty. (5) Flat washer 1/2” (Black)

Qty. (4) Hex Bolt M12 X 1.25 X 45 CL8.8

Qty.(4) Conical Washer 1/2” (Yellow)

Sheet 1 of 3 75714N 6-3-11 Rev. B

Trunk pan and exhaust not shown

eaned out. Next get rid of

Form: F205 Rev A 5-6-05

8 7

Carénage

le boulon jusqu

ce qu il soit bien nettoy

Nettoyer ensuite le lubrifiant

Utiliser tout bon nettoyant domestique puis rincer

fond

10.Serrer toute la visserie selon les couples de serrage sp

cifiés

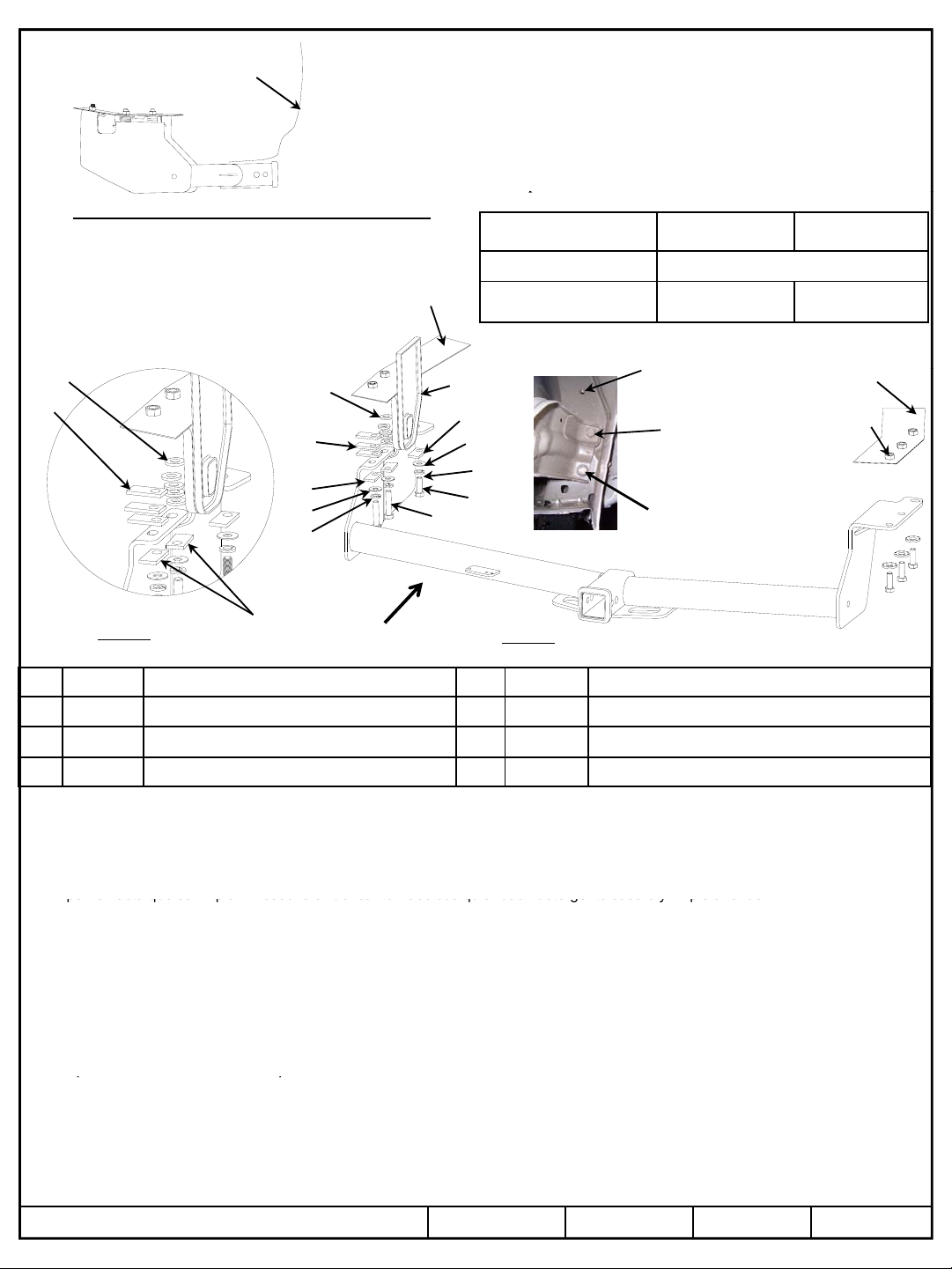

Instructions d’installation

Attelage montré dans la position appropriée

Équipement requis : Lubrifiant ou eau savonneuse, ruban

Visserie : 75714F

Clés : 18 mm, 19 mm, rallonge de cliquet 6”

Longeron

2 3 4

Nissan Quest

Type d'attelage

Répartition de charge

Sans répartition de charge -

Montage sur boule

Points d'accès au câblage : SUV 1 et 2

Bride

Numéros de pièces :

75228

Ne pas excéder les spécifications de poids

du fabricant du v

hicule de remorquage, ni

Poids brut max. de la

remorque (lb)

Ne pas utiliser avec des barres

stabilisatrices (spring bars)

3 500 (1 589 kg) 525 (239 kg)

rou avan

Rondelles plates (5)

Espaceurs (3)

75714 87609 44663

U-Haul

Poids max. au timon

(lb)

Longeron Écrous à

souder existants

Figure 2

Qté (2) Boulon hexagonal M12 x 1.25 x 55 CL8.8

Qté (6) Espaceur 3/16” X 1.00 X 1.50

Qté (3) Rondelle plate 7/16” (argent)

Qté (3) Rondelle frein 1/2”

1. Abaisser le système d’échappement au niveau de l’isolateur en caoutchouc. La vaporisation d’un lubrifiant ou d’eau savonneuse sur la tige du support métallique et l’isolateur en caoutchouc facilite l’enlèvement.

2. Enlevez les deux (2) boulons de la bride du longeron côté conducteur. Remettre les pièces de visserie au propriétaire.

3. À l'aide de ruban adhésif, attacher trois (3) espaceurs (art. 2) et cinq (5) rondelles plates (art. 6) ensemble pour faciliter la pose.

4. Nettoyer les filets pour faciliter le vissage des boulons. Vaporiser du lubrifiant dans chaque écrou à souder. Introduire puis retirer

5. Soulever l'attelage au-dessus de l'échappement puis poser le boulon (art. 7) et la rondelle conique (art. 8) pour maintenir l'attelage en position.

6. Soulever l’attelage en position du côté conducteur et poser le boulon avant, la rondelle frein, la rondelle plate et l'espaceur, pour maintenir l'attelage en position.

7. Glisser les espaceurs rubanés (art. 2) en position, entre la bride et le support d'attelage. Poser l'espaceur, la rondelle plate, la rondelle frein et le boulon hexagonal (art. 1). Ne pas serrer.

8. Glisser les espaceurs rubanés (art. 6) en position, entre la bride et le support d'attelage. Poser l'espaceur, la rondelle plate, la rondelle frein et le boulon hexagonal (art. 1). Serrer la visserie à la main et orienter les espaceurs comme illustréàla Figure 2.

9. Poser la visserie restante sur le longeron côté passager.

11. Refixer l’échappement en place.

Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.

Orientation des espaceurs

- support côté conducteur

Avant

Figure 1

Qté (5) Rondelle plate 1/2” (noire)

Qté (4) Boulon hexagonal M12 x 1.25 x 45 CL8.8

Qté (4) Rondelle conique 1/2” (jaune)

Serrer toute la visserie M12 CL8.8 au couple de 42 lb-pi (57 N*M).

Tôle du coffre et échappement non illustrés

8 7

z 2011 Cequent Performance Products

Feuille 2 de 3

75 714N

6-3-11 Rev. B

Form: F205 Rev A 5-6-05
