Draw-Tite 75679 User Manual [en, es, fr]

use a screwdriver or pry bar to
Note: Re
attachment of exhaust hanger bracket may be made easier by removing rubber exhaust hanger from hanger bracket

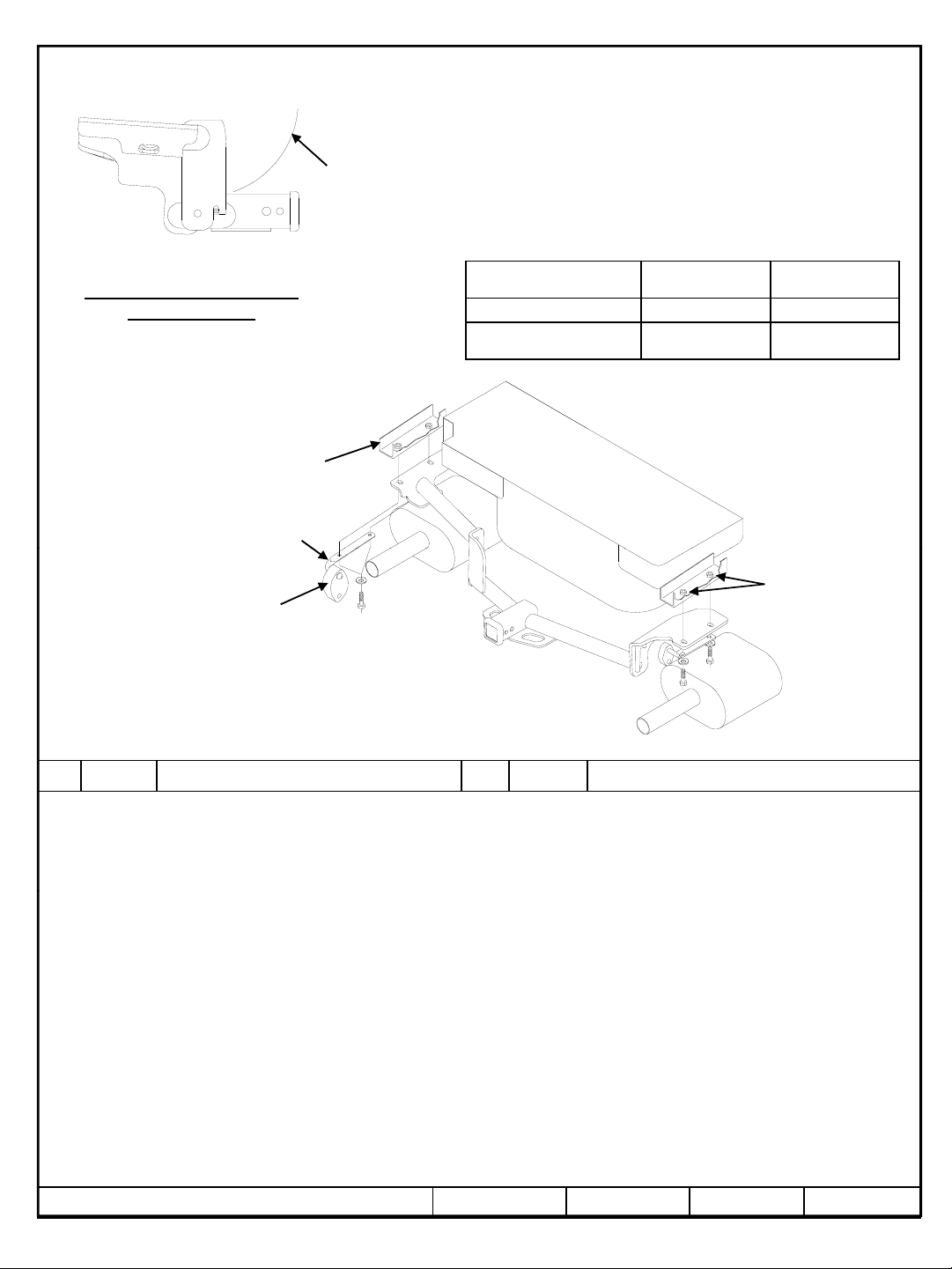

Hitch Shown In Proper Position
Equipment Required: Lubricant or Soapy water
Fastener Kit: 75679F
Wrenches: 18mm, 19mm, 6” Ratchet
Extension ( Ford Flex)
Vehicle Frame
Exhaust hanger bracket

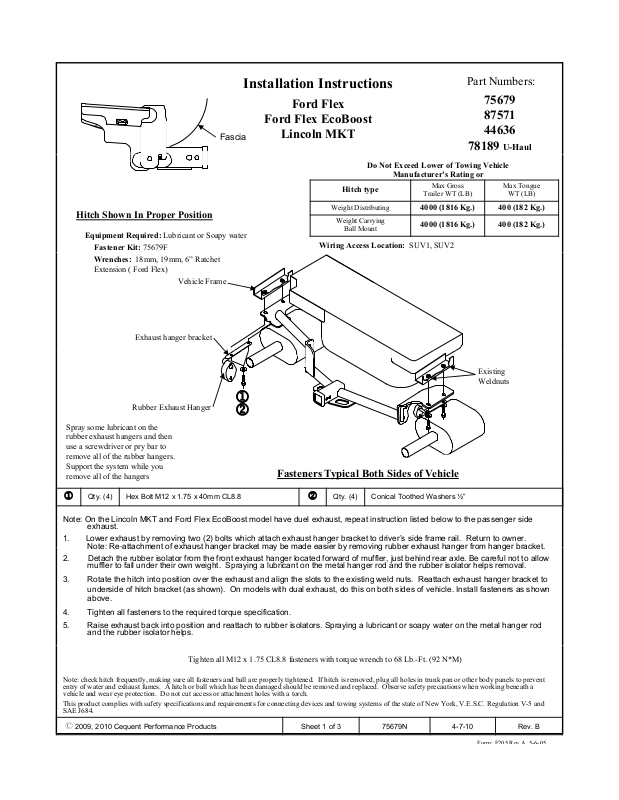

Installation Instructions
Ford Flex
Ford Flex EcoBoost
Lincoln MKT
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1, SUV2
Part Numbers:
75679 87571 44636
78189 U-Haul
Max Gross
Trailer WT (LB)
4000 (1816 Kg.) 400 (182 Kg.)
4000 (1816 Kg.) 400 (182 Kg.)
Max Tongue
WT (LB)
Existing Weldnuts
Rubber Exhaust Hanger
Spray some lubricant on the rubber exhaust hangers and then
remove all of the rubber hangers. Support the system while you remove all of the hangers
Qty. (4) Hex Bolt M12 x 1.75 x 40mm CL8.8
1
Note: On the Lincoln MKT and Ford Flex EcoBoost model have duel exhaust, repeat instruction listed below to the passenger side
exhaust.
1. Lower exhaust by removing two (2) bolts which attach exhaust hanger bracket to driver’s side frame rail. Return to owner.
2. Detach the rubber isolator from the front exhaust hanger located forward of muffler, just behind rear axle. Be careful not to allow muffler to fall under their own weight. Spraying a lubricant on the metal hanger rod and the rubber isolator helps removal.
3. Rotate the hitch into position over the exhaust and align the slots to the existing weld nuts. Reattach exhaust hanger bracket to underside of hitch bracket (as shown). On models with dual exhaust, do this on both sides of vehicle. Install fasteners as shown above.
4. Tighten all fasteners to the required torque specification.
5. Raise exhaust back into position and reattach to rubber isolators. Spraying a lubricant or soapy water on the metal hanger rod and the rubber isolator helps.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
-
Tighten all M12 x 1.75 CL8.8 fasteners with torque wrench to 68 Lb.-Ft. (92 N*M)
z 2009, 2010 Cequent Performance Products
1 2
Fasteners Typical Both Sides of Vehicle
Qty. (4) Conical Toothed Washers ½”
2
Sheet 1 of 3 75679N 4-7-10 Rev. B
.
Instructions d’installation
Visserie :
75664F
Ford Flex
Ford Flex EcoBoost
Carénage
Lincoln MKT
Numéros de pièces:
75679 87571 44636
78189
U-Haul
Attelage montré dans la position appropriée
Équipement Requis : Lubrifiant ou eau savonneuse,
Clés : 18mm, 19mm, Rallonge de cliquet
de 6 po (Ford Flex)
Châssis du véhicule
Fixation pour le support de tuyau d’échappement
Support de tuyau d’échappement en caoutchouc
Vaporiser du lubrifiant sur les supports d’échappement en caoutchouc puis utiliser un tournevis ou un écarteur pour enlever tous les supports en caoutchouc. Supporter le système pendant l’enlèvement des supports
Ne pas dépasser les spécifications du fabricant de
Type d’attelage
Répartition de charge
Capacité de charge Montage sur boule
véhicules de remorquage, ni
Poids brut max de la
remorque (livres)
4000 (1816 Kg.) 400 (182 Kg.)
4000 (1816 Kg.) 400 (182 Kg.)
Points d’accès au câblage : SUV1, SUV2
1 2
Remarque : Visserie similaire des deux côtés
Poids max. à la
flèche d’attelage
(livres)
Écrous à souder existants
Qté. (4) Boulons hexagonaux M12 x 1.75 x 40mm CL8.8
1
Remarque : Les modèles Lincoln MKT et Ford Flex EcoBoost sont équipés d'un échappement double, répéter les instructions énumérées ci-dessous
pour l'échappement côté passager.
1. Abaisser le pot d’échappement en retirant deux (2) boulons fixant le support du tuyau d’échappement au longeron du châssis côté conducteur. La remettre au propriétaire. Remarque : Le remontage de la fixation pour le support de tuyau d’échappement sera facilité en enlevant le support de tuyau d’échappement en caoutchouc.
2. Détacher l’isolateur en caoutchouc du support d'échappement avant situé à l’avant du silencieux, juste derrière l’essieu arrière. Veiller à ce que les silencieux ne tombent pas sous leur propre poids. La vaporisation d’un lubrifiant sur la tige du support métallique et l’isolateur en caoutchouc facilite l’enlèvement.
3. Soulever l’attelage en position au dessus de l’échappement et aligner les fentes sur les écrous à souder existants. Fixer de nouveau la ferrure du support d'échappement sur le dessous du support d'attelage latéral (comme illustré) Sur les modèles à échappement double, effectuer cette procédure des deux côtés du véhicule. Installer la visserie comme illustré ci-dessus.
4. Serrer toute la visserie selon les spécifications de couple de serrage indiqués ci-dessous.
5. Remettre le tuyau d’échappement en place et réinstaller les isolateurs en caoutchouc. La vaporisation d’un lubrifiant ou d’eau savonneuse sur la tige du support métallique et l’isolateur en caoutchouc facilite.
Serrer toutes les fixations M12 x 1.75 CL8.8 à l’aide d’une clé dynamométrique en appliquant un couple de serrage de 68 Lb.-pi. (92 N*M)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2009, 2010 Cequent Performance Products
Feuillet 2 sur 3 75679N 4-7-10 Rév. B
Qté. (4) Rondelles coniques dentées ½ po
2
Instrucciones de instalación
Llaves
:
18mm, 19mm
Extensión de
Ubicación del acceso al cableado:
SUV1, SUV2
Placa protectora
El enganche se muestra en la
posición correcta
Equipo necesario: Lubricante o agua jabonosa,
Kit de tornillos: 75664F
trinquete de 6” (Ford Flex)
Soporte del gancho del escape
Gancho de goma del escape
,
Bastidor del vehículo
Ford Flex
Ford Flex EcoBoost
Lincoln MKT
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tipo de enganche
Distribuidor de peso
Carga de peso
Montaje de bola
1 2
Números de partes:
75679 87571 44636
78189
Peso máximo bruto
del remolque (LB)
4000 (1816 Kg.) 400 (182 Kg.)
4000 (1816 Kg.) 400 (182 Kg.)
U-Haul
Peso máximo de la
horquilla (LB)
Tuercas de soldar existentes
Rocíe algo de lubricante en los ganchos de escape de goma y luego use un destornillador o barra apalancadora para quitar todos los ganchos de goma. Apoye el sistema mientras retira todos los ganchos
Cant. (4) Perno hexagonal M12 x 1.75 x 40mm CL8.8
1
Nota: En el Lincoln MKT y Ford Flex EcoBoost, los modelos tienen un escape doble, repita la instrucción que se indica abajo parael
escape del lado del pasajero.
1. Baje el escape al retirar los dos (2) pernos que unen el soporte del gancho del escape al larguero del bastidor del lado del conductor. Devuelva al propietario. Nota: La reinstalación del soporte del gancho del escape es más fácil si el gancho de goma del escape se retira del soporte del gancho.
2. Desprenda el aislador de hule del gancho del escape delantero que se encuentra delante del silenciador, justo detrás del eje posterior. Tenga cuidado de no dejar que los silenciadores caigan debajo de su propio peso. Rociar un lubricante en el vástago del gancho de metal y el aislador de goma ayuda para el desmonte.
3. Rote el enganche a su posición encima del escape y alinee las ranuras con las tuercas de soldar existentes. Fixer de nouveau la ferrure du support d'échappement sur le dessous du support d'attelage latéral (comme illustré) En modelos con escape doble, esto se debe hacer en ambos lados del vehículo. Instale los tornillos como se muestra arriba.
4. Apriete todos los tornillos según las especificaciones de torsión exigidas que se indican abajo.
5. Levante el escape de nuevo a su posición y reinstale los aisladores de goma. Rociar un lubricante o agua jabonosa en el vástago del gancho de metal y el aislador de goma ayuda para el.
Apriete todos los tornillos M12 x 1.75 CL8.8 con una llave de torsión a 68 Lb.-pies (92 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
z 2009, 2010 Cequent Performance Products
Nota: Tornillos iguales en ambos lados
Cant. (4) Arandelas cónicas dentadas 1/2"
2
Hoja 3 de 3 75679N 4-7-10 Rev. B
