Draw-Tite 75676 User Manual [en, es, fr]

Fascia
Equipment Required: Tape Measure, Utility Knife
Fastener Kit: 75676F
Wrenches: 10mm, 12mm, 14mm, 17mm, 19mm,
Small Screwdriver, Large Screwdriver
Frame rail
Exhaust hanger

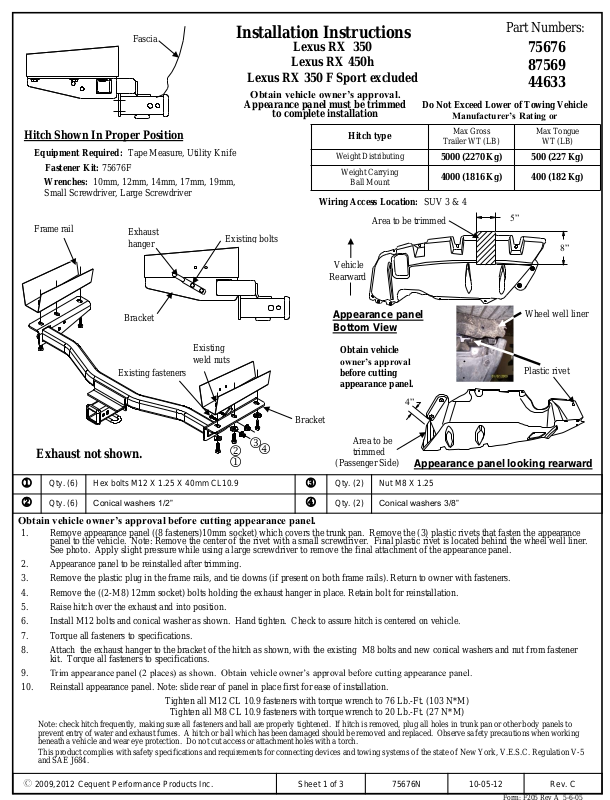

Installation Instructions
Lexus RX 350
Lexus RX 450h
Lexus RX 350 F Sport excluded
Obtain vehicle owner’s approval.
Appearance panel must be trimmed
to complete installation
Existing bolts
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV 3 & 4
Area to be trimmed
Vehicle Rearward
Part Numbers:
75676 87569 44633
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
5000 (2270 Kg) 500 (227 Kg) 4000 (1816 Kg) 400 (182 Kg)
Max Tongue
WT (LB)
5”
8”
Bracket
Appearance panel
Wheel well liner
Bottom View
Existing fasteners
Exhaust not shown.
Qty. (6) Hex bolts M12 X 1.25 X 40mm CL10.9
j
Qty. (6) Conical washers 1/2”
k
Existing weld nuts
l
k j
Bracket
m
l
m
Obtain vehicle
owner’s approval
before cutting appearance panel.
4”
Area to be trimmed
(Passenger Side)
Qty. (2) Nut M8 X 1.25 Qty. (2) Conical washers 3/8”
Appearance panel looking rearward
Plastic rivet
Obtain vehicle owner’s approval before cutting appearance panel.
1. Remove appearance panel ((8 fasteners)10mm socket) which covers the trunk pan. Remove the (3) plastic rivets that fasten the appearance panel to the vehicle. Note: Remove the center of the rivet with a small screwdriver. Final plastic rivet is located behind the wheel well liner. See photo. Apply slight pressure while using a large screwdriver to remove the final attachment of the appearance panel.
2. Appearance panel to be reinstalled after trimming.
3. Remove the plastic plug in the frame rails, and tie downs (if present on both frame rails). Return to owner with fasteners.
4. Remove the ((2-M8) 12mm socket) bolts holding the exhaust hanger in place. Retain bolt for reinstallation.
5. Raise hitch over the exhaust and into position.
6. Install M12 bolts and conical washer as shown. Hand tighten. Check to assure hitch is centered on vehicle.
7. Torque all fasteners to specifications.
8. Attach the exhaust hanger to the bracket of the hitch as shown, with the existing M8 bolts and new conical washers and nut from fastener kit. Torque all fasteners to specifications.
9. Trim appearance panel (2 places) as shown. Obtain vehicle owner’s approval before cutting appearance panel.
10. Reinstall appearance panel. Note: slide rear of panel in place first for ease of installation.
Tighten all M12 CL 10.9 fasteners with torque wrench to 76 Lb.-Ft. (103 N*M)
Tighten all M8 CL 10.9 fasteners with torque wrench to 20 Lb.-Ft. (27 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
z 2009,2012 Cequent Performance Products Inc.
Sheet 1 of 3 75676N 10-05-12 Rev. C
Form: F205 Rev A 5-6-05
Carénage
Instructions d’installation
Obtenir l’approbation du propriétaire du véhicule. Le panneau décoratif doit être découpé pour permettre l’installation.
Attelage montré dans la position
appropriée
Équipement requis: Ruban à mesurer, couteau universel
Visserie : 75676F
Clés : 10 mm, 12 mm, 14 mm, 17 mm, 19 mm,
petit et gros tournevis.
Longeron
Support de tuyau d’échappement
Cornière
Support d’échappement
Visserie existante
Lexus RX 350
Lexus RX 450h
Lexus RX 350 F Sport excluir
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
Type d’attelage
Répartition de la charge
Capacité de charge Montage sur boule
Points d’accès au câblage : SUV 3 et 4
Zone à découper
Arrière du véhicule
Panneau décoratif, vue de dessous
Numéros de pièces :
75676 87569 44633
Poids brut max. de
la remorque (lb)
5 000 (2 270 kg) 500 (227 kg) 4 000 (1 816 kg) 400 (182 kg)
Poids max. au timon
(lb)
5”
8”
Protection de passage de roue
Écrous à souder
existants Visserie existante
Échappement non illustré
Qté (6) Boulons hexagonaux M12 X 1.25 X 40mm CL10.9
j
Qté (6) Rondelles coniques 1/2”
k
k j
l
m
Cornière
Obtenir l’approbation
du propriétaire du véhicule avant de découper le panneau décoratif.
Zone à découper (Côté passager)
Qté (2) Écrou hexagonal M8 X 1.25
l
Qté (2) Rondelles coniques 3/8”
m
4”
Panneau décoratif, Vue vers l'arrière
Rivet de plastique
Obtenir l’approbation du propriétaire du véhicule avant de découper le panneau décoratif.
1. Enlever le panneau décoratif (8 fixations, douille 10 mm) qui recouvre la tôle de coffre. Enlever les trois (3) rivets en plastique qui fixent le panneau décoratif au véhicule. Remarque : Retirer le centre du rivet à l’aide d’un petit tournevis. Le dernier rivet est situé derrière la protection de passage de roue. Voir la photo. Appliquer une légère pression tout en retirant la dernière fixation du panneau décoratif à l'aide d'un gros tournevis.
2. Le panneau décoratif sera réinstallé après le découpage.
3. Enlever le bouchon de plastique dans les longerons et, s'ils sont présents, les supports d’arrimage. Remettre le crochet et ses attaches au propriétaire
4. Enlever les deux (2 M8) boulons (douille 12 mm) qui maintiennent le support d'échappement en place. Conserver le boulon pour la réinstallation.
5. Soulever l’attelage en position par-dessus l’échappement. Soulever les supports d’arrimage et les aligner sur les écrous à souder existants des longerons.
6. Installer des boulons M12 et leurs rondelles coniques comme illustré. Serrer à la main. S’assurer que l’attelage est bien centré sur le véhicule.
7. Serrer toute la visserie selon les spécifications de couple.
8. Fixer le support d'échappement au support d'attelage comme illustré, à l'aide de boulons M8 existants, de nouvelles rondelles coniques, et d'un écrou de la trousse de visserie. Réinstaller l'échappement à l'aide des nouveaux boulons M8 de la trousse de visserie. Serrer toute la visserie selon les spécifications de couple.
9. Découper le panneau décoratif (2 endroits) comme illustré. Obtenir l’approbation du propriétaire du véhicule avant le découpage du panneau.
10. Réinstaller le panneau décoratif. Remarque : Glisser l'arrière du panneau à sa position en premier pour faciliter l'installation.
Serrer toute la visserie M12 CL 10.9 au couple de 76 lb-pi (103 N*M)
Serrer toute la visserie M8 CL 10.9 au couple de 20 lb-pi (27 N*M)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou boule endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2009,2012 Cequent Performance Products, Inc.
Feuille 2 de 3 75676N 10-05-12 Rev. C
Form: F205 Rev A 5-6-05
Placa protectora
Instrucciones de instalación
Obtenga la aprobación del propietario del
vehículo. El panel de apariencia debe recortarse para completar la instalación
El enganche se muestra en la posición correcta
Equipo necesario: Cinta de medir, cuchillo utilitario
Kit de tornillos: 75676F
Llaves: 10mm, 12mm, 14mm, 17mm, 19mm,
destornillador pequeño, destornillador grande
Larguero del bastidor
Gancho del escape
Larguero del bastidor
Pernos mariposa
Lexus RX 350
Lexus RX 450h
Lexus RX 350 F Sport exclure
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tipo de enganche
Distribuidor de peso
Carga de peso
Montaje de bola
Ubicación del acceso al cableado: SUV 3 & 4
Área a recortar
Parte posterior del vehículo
Números de partes:
75676 87569 44633
Peso máximo bruto
del remolque (LB)
5000 (2270 Kg) 500 (227 Kg) 4000 (1816 Kg) 400 (182 Kg)
Peso máximo de la
horquilla (LB)
5”
8”
Soporte
Tuercas de soldar existentes
Pernos
mariposa
No se muestra el escape.
Cant. (6) Pernos hexagonales M12 x 1.25 x 40mm CL10.9
j
Cant. (6) Arandelas cónicas 1/2"
k
l
k j
m
Soporte
l
m
Panel de apariencia Vista inferior
Obtenga la aprobación del propietario del vehículo antes de cortar el panel de apariencia.
4”
Área a recortar
(Costado del pasajero)
Cant. (2) Cant. (2) Arandelas cónicas 3/8"
Tuerca hexagonal M8 x 1.25
Panel de apariencia, Vista posterior
Forro del receptáculo de la rueda
Remache plástico
Obtenga la aprobación del propietario del vehículo antes de cortar el panel de apariencia.
1. Retire el panel de apariencia ((8 tornillos) llave de10mm) que cubre el colector del baúl. Quite los (3) remaches plásticos que sostienen el panel de apariencia de la placa protectora al vehículo. Nota: Quite el centro del remache con un destornillador pequeño. El remache plástico final se encuentra detrás del forro del receptáculo de la rueda. Vea la foto. Aplique presión ligera mientras usa un destornillador grande para quitar el accesorio final del panel de apariencia.
2. El panel de apariencia a reinstalar después del recorte.
3. Retire el tapón plástico en los largueros del bastidor y amarres. Devuelva al propietario con los tornillos.
4. Retire los ((2 M8) llave de 12mm) pernos sosteniendo el gancho de escape en su lugar. Retenga el perno para reinstalación.
5. Levante el enganche sobre el escape y a su posición Levante los amarres y alinee con las tuercas de soldar existentes en los largueros del bastidor.
6. Instale pernos M12 y arandelas cónicas dentadas como se muestra. Apriete a mano únicamente. Revise para asegurar que el enganche esté centrado en el vehículo.
7. Apriete todos los tornillos a la especificación.
8. Instale el gancho de escape en el soporte del enganche como se muestra, con los pernos M8 existentes, nuevas arandelas cónicas y tuerca del kit de tornillos. Vuelva a instalar el escape con los nuevos pernos M8 del kit de tornillos. Apriete todos los tornillos a la especificación.
9. Recorte el panel de apariencia como (2 lugares) se muestra. Obtenga la aprobación del propietario del vehículo antes de cortar el panel de apariencia.
10. Vuelva a instalar el panel de apariencia. Nota: deslice la parte posterior del panel a su lugar primero para facilitar la instalación
Apriete todos los tornillos M12 CL 10.9 con una llave de torsión a 76 Lb.-Ft. (103 N*M)
Apriete todos los tornillos M8 CL 10.9 con una llave de torsión a 20 Lb.-Ft. (27 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
z 2009,2012 Cequent Performance Products, Inc.
Hoja 3 de 3 75676N 10-05-12 Rev. C
Form: F205 Rev A 5-6-05
