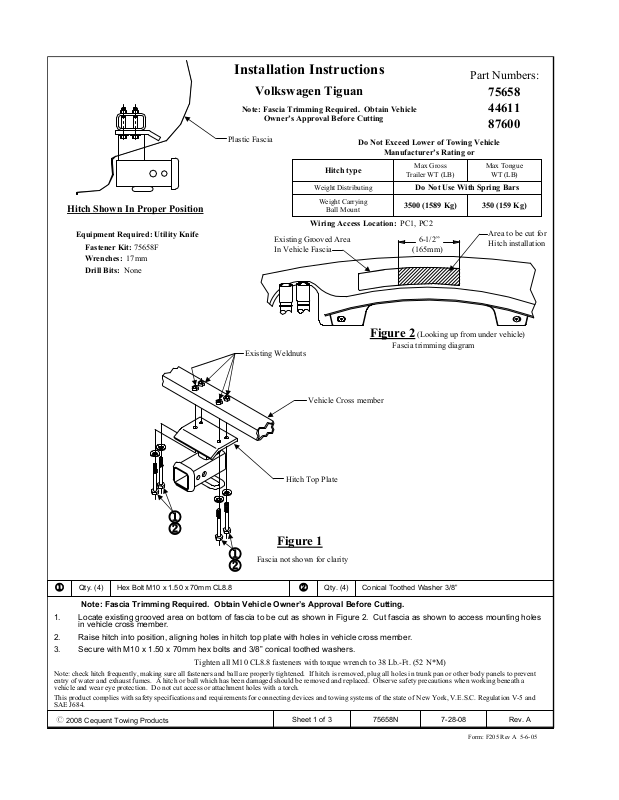

Draw-Tite 75658 User Manual [en, es, fr]
Hitch Shown In Proper Position
Equipment Required: Utility Knife
Fastener Kit: 75658F
Wrenches: 17mm
Drill Bits: None
Installation Instructions
Volkswagen Tiguan
Note: Fascia Trimming Required. Obtain Vehicle
Owner’s Approval Before Cutting
Plastic Fascia
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: PC1, PC2
Existing Grooved Area
In Vehicle Fascia
Existing Weldnuts
Do Not Exceed Lower of Towing Vehicle
Figure 2 (Looking up from under vehicle)
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
Do Not Use With Spring Bars
6-1/2”
(165mm)
Fascia trimming diagram
Part Numbers:
75658
44611
87600
Max Tongue
WT (LB)
350 (159 Kg)3500 (1589 Kg)
Area to be cut for
Hitch installation
Vehicle Cross member
Hitch Top Plate
1
2

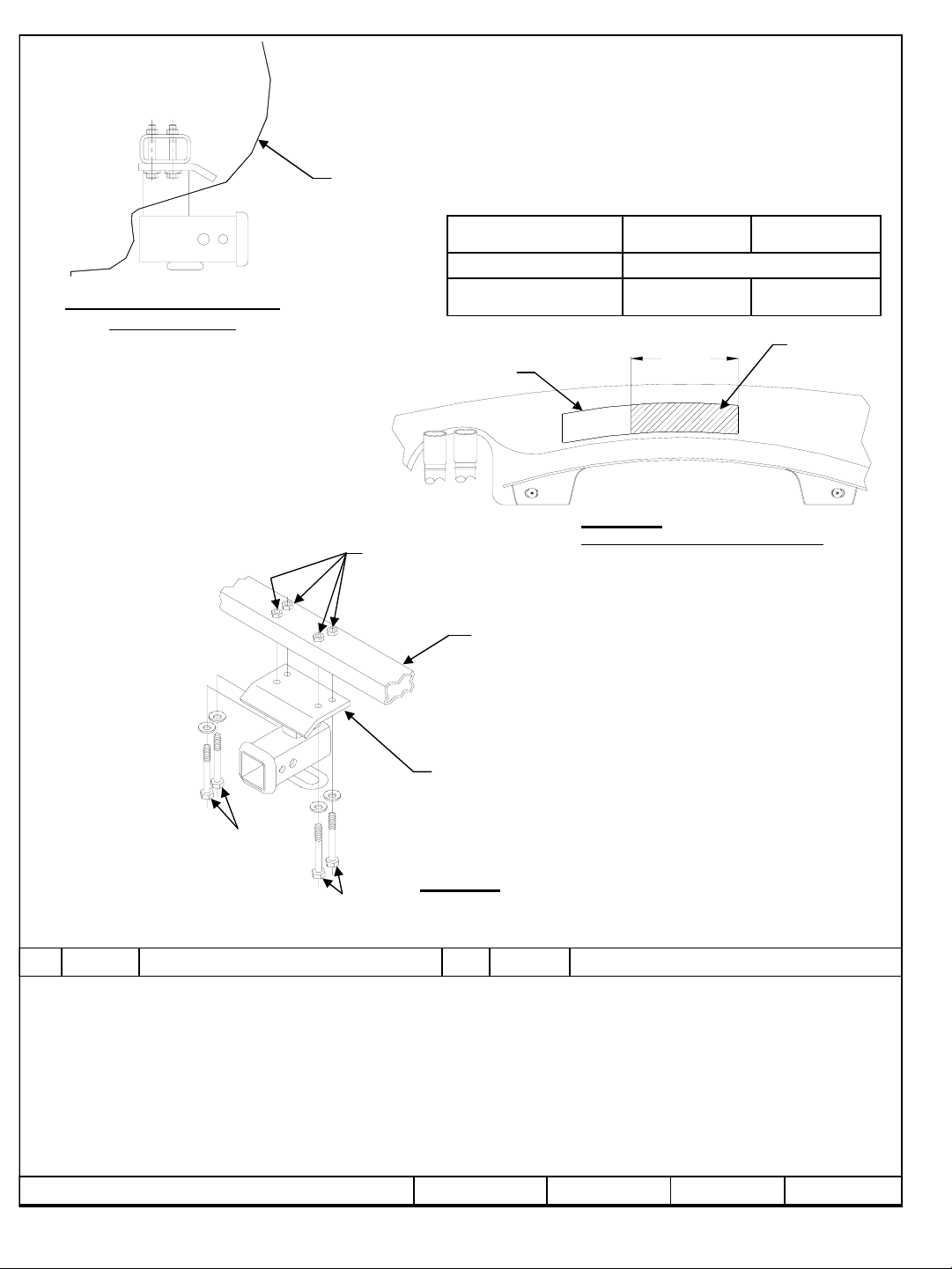

Figure 1
1
Fascia not shown for clarity
2
1
Note: Fascia Trimming Required. Obtain Vehicle Owner’s Approval Before Cutting.
1. Locate existing grooved area on bottom of fascia to be cut as shown in Figure 2. Cut fascia as shown to access mounting holes
in vehicle cross member.
2. Raise hitch into position, aligning holes in hitch top plate with holes in vehicle cross member.
3. Secure with M10 x 1.50 x 70mm hex bolts and 3/8” conical toothed washers.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent
entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a
vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and
SAE J684.
z 2008 Cequent Towing Products
Hex Bolt M10 x 1.50 x 70mm CL8.8Qty. (4)
Tighten all M10 CL8.8 fasteners with torque wrench to 38 Lb.-Ft. (52 N*M)
2
Conical Toothed Washer 3/8”Qty. (4)
Rev. A7-28-0875658NSheet 1 of 3
Form: F205 Rev A 5-6-05
Attelage montré dans la position
appropriée
Équipement requis : Couteau à lame rétractable
Visserie : 75658F
Clé : 17 mm
Mèches : Aucune
Instructions d’installation
Volkswagen Tiguan
Remarque : Découpage du carénage requis. Obtenir la
Carénage
Écrous à souder existants
permission du propriétaire du véhicule
avant de découper.
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
Type d’attelage
Répartition de charge
Capacité de charge
Montage sur boule
Points d’accès au câblage : PC1, PC2
Zone rainurée existante
dans le carénage
du véhicule
Poids brut max de la
remorque (livres)
Ne pas utiliser avec des barres à ressort
Figure 2 (Vue depuis le dessous du véhicule)
Schéma de découpage du carénage
6-1/2”
(165mm)
Numéros de pièces :
75658
44611
87600
Poids max. à la flèche
d’attelage (livres)
350 (159 Kg)3500 (1589 Kg)
Zone à découper
Pour l’installation
de l’attelage
Traverse du véhicule
Plaque d’attelage
supérieure
1
2
Figure 1
1
2
1
Remarque : Découpage du carénage requis. Obtenir la permission du propriétaire du véhicule avant de découper.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou boule endommagés doivent être enlevés et
remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper
un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de
sécurité des systèmes d’attelage.
z 2008 Cequent Towing Products
Boulon hexagonal M10 x 1.50 x 70mm CL8.8Qté (4)
1. Repérer la zone rainurée existante dans le bas du carénage pour le découpage selon la figure 2. Découper le
carénage d’après l’illustration afin d’accéder aux trous de montage dans la traverse du véhicule.
2. Soulever l’attelage en position, en alignant les trous de la plaque supérieure d’attelage sur les trous de la traverse du
véhicule.
3. Fixer à l’aide de boulons hex. M10 x 1.50 x 70mm et de rondelles coniques dentées de 3/8 po.
Serrer toute la visserie M10 CL8.8 au couple de 38 lb-pi (52 N*M).
Carénage non montré
par souci de clarté
2
)
Rondelle conique dentée 3/8”Qté (4)
Rev. A7-28-0875658NFeuille 2 de 3
Form: F205 Rev A 5-6-05
