Draw-Tite 75644 User Manual [es, fr, en]
Vehicle Frame
rail
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 75644F
Wrenches: 18mm
Drill Bits: None
Fasteners Typical
Both Sides

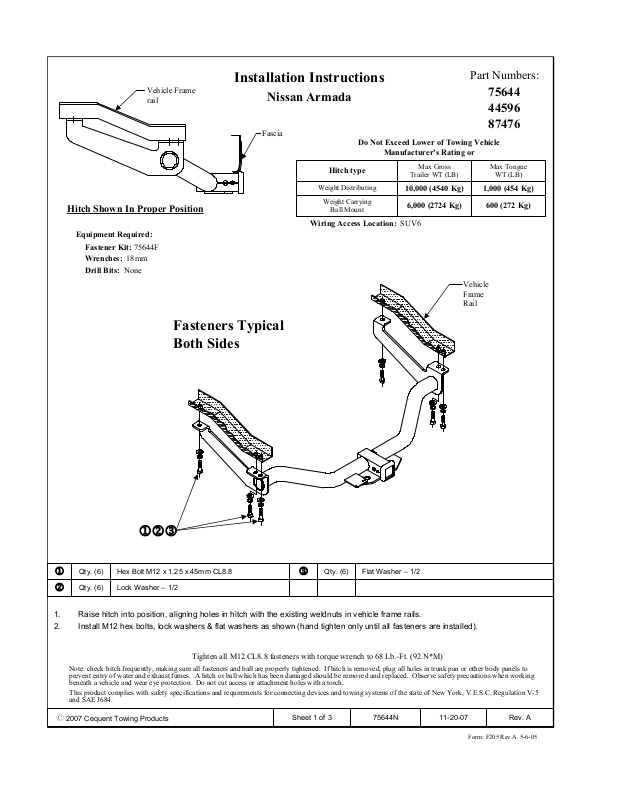

Installation Instructions
Nissan Armada
Fascia
Do Not Exceed Lower of Towing Vehicle
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV6
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
Vehicle
Frame
Rail
Part Numbers:
75644
44596
87476
Max Tongue
WT (LB)
1,000 (454 Kg)10,000 (4540 Kg)
600 (272 Kg)6,000 (2724 Kg)
123
1
2
1. Raise hitch into position, aligning holes in hitch with the existing weldnuts in vehicle frame rails.
2. Install M12 hex bolts, lock washers & flat washers as shown (hand tighten only until all fasteners are installed).
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
Hex Bolt M12 x 1.25 x 45mm CL8.8Qty. (6)
Lock Washer – 1/2Qty. (6)
Tighten all M12 CL8.8 fasteners with torque wrench to 68 Lb.-Ft. (92 N*M)
3
z 2007 Cequent Towing Products
Flat Washer – 1/2Qty. (6)
Form: F205 Rev A 5-6-05
Rev. A11-20-0775644NSheet 1 of 3
Longeron du véhicule
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75644F
Clés : 18 mm
Mèches : Aucune
Visserie similaire des deux côtés
Instructions d’installation
Nissan Armada
Carénage
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur boule
Point d’accès au câblage : SUV6
Numéros de pièces :
Poids brut max. de
la remorque (lb)
75644
44596
87476
Poids max. au timon
(lb)
1 000 (454 kg)10 000 (4 540 kg)
600 (272 kg)6 000 (2 724 kg)
Longeron du véhicule
123
1
2
1. Soulever l’attelage en position en alignant les trous de l’attelage sur les écrous à souder existants des longerons du véhicule.
2. Installer les boulons hexagonaux M12, les rondelles freins et les rondelles plates comme illustré (serrer à la main seulement en attendant que
toute la visserie soit installée).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou boule endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.
Boulon hexagonal M12 x 1.25 x 45mm CL8.8Qté (6)
Rondelle frein – 1/2Qté (6)
Serrer toute la visserie M12 CL8.8 au couple de 68 lb-pi (92 N*M).
3
z 2007 Cequent Towing Products
Rondelle plate – 1/2Qté (6)
Rev. A11-20-0775644NFeuille 2 de 3
Form: F205 Rev A 5-6-05
