Draw-Tite 75614 User Manual [en, es, fr]

Hitch Shown In Proper Position

Do N

Fascia/Bumper

Note: check hitch frequently, making sure all fasteners and ball are properly tightened

hitch is removed, plug all holes

in

trunk pan or other body panels

Equipment Required:

Fastener Kit: 75614F

Wrenches: 19 mm, 17mm, 10mm

Existing weldnuts
Both sides

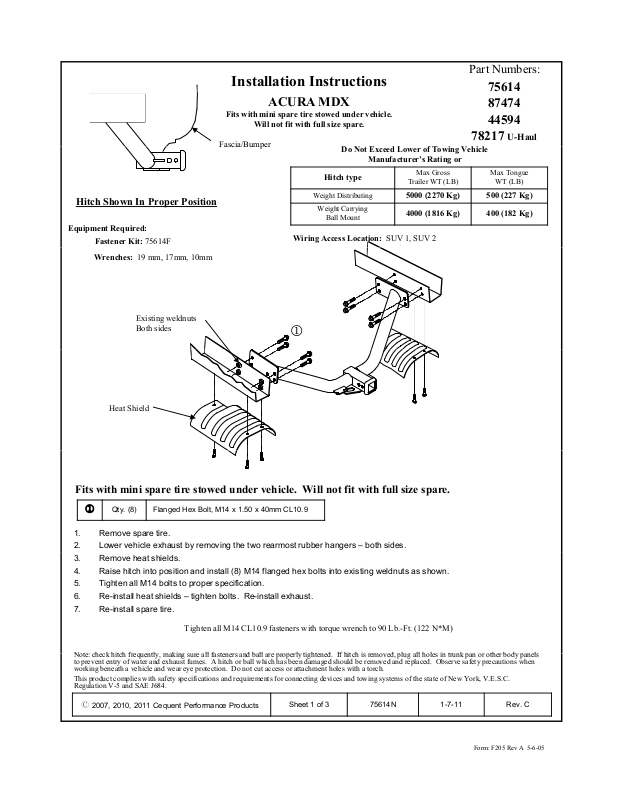

Installation Instructions

ACURA MDX

Fits with mini spare tire stowed under vehicle.

Will not fit with full size spare.

ot Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: SUV 1, SUV 2

Trailer WT (LB)

5000 (2270 Kg) 500 (227 Kg)

4000 (1816 Kg) 400 (182 Kg)

1

Max Gross

Part Numbers:

75614
87474
44594

78217

U-Haul

Max Tongue

WT (LB)

Heat Shield

Fits with mini spare tire stowed under vehicle. Will not fit with full size spare.

Qty. (8) Flanged Hex Bolt, M14 x 1.50 x 40mm CL10.9

1

1. Remove spare tire.

2. Lower vehicle exhaust by removing the two rearmost rubber hangers – both sides.

3. Remove heat shields.

4. Raise hitch into position and install (8) M14 flanged hex bolts into existing weldnuts as shown.

5. Tighten all M14 bolts to proper specification.

6. Re-install heat shields – tighten bolts. Re-install exhaust.

7. Re-install spare tire.

Tighten all M14 CL10.9 fasteners with torque wrench to 90 Lb.-Ft. (122 N*M)

to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when
working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C.
Regulation V-5 and SAE J684.

. If

z 2007, 2010, 2011 Cequent Performance Products

Sheet 1 of 3 75614N 1-7-11 Rev. C

Form: F205 Rev A 5-6-05
