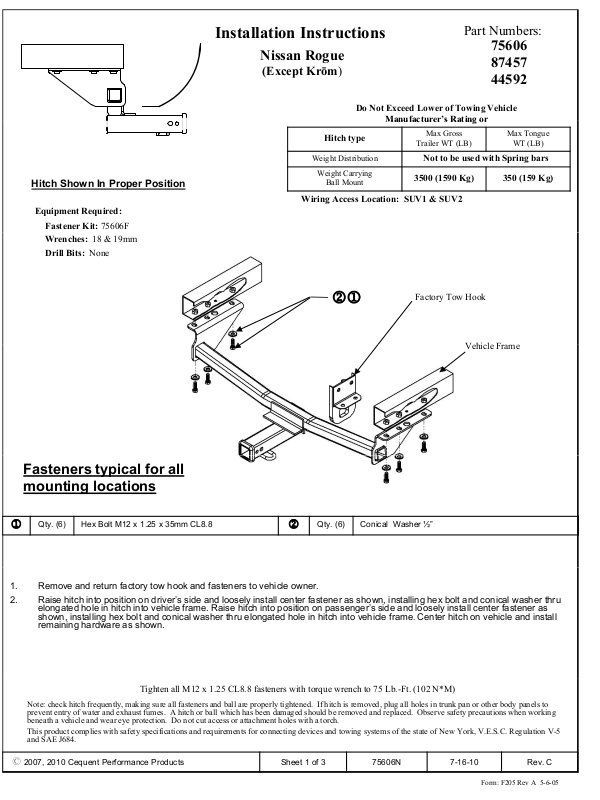

Draw-Tite 75606 User Manual [en, es, fr]

Hitch Shown In Proper Position

Manufacturer s Rating or

Vehicle F

Equipment Required:

Fastener Kit: 75606F
Wrenches: 18 & 19mm
Drill Bits: None

Installation Instructions

Nissan Rogue

(Except Krōm)

Do Not Exceed Lower of Towing Vehicle

Hitch type

Weight Distribution

Weight Carrying

Ball Mount

Wiring Access Location: SUV1 & SUV2

Part Numbers:

75606
87457
44592

’

Max Gross

Trailer WT (LB)

Not to be used with Spring bars

3500 (1590 Kg) 350 (159 Kg)

Max Tongue

WT (LB)

21

Factory Tow Hook

rame

Fasteners typical for all
mounting locations

Qty. (6) Hex Bolt M12 x 1.25 x 35mm CL8.8

1

1. Remove and return factory tow hook and fasteners to vehicle owner.

2. Raise hitch into position on driver’s side and loosely install center fastener as shown, installing hex bolt and conical washer thru
elongated hole in hitch into vehicle frame. Raise hitch into position on passenger’s side and loosely install center fastener as
shown, installing hex bolt and conical washer thru elongated hole in hitch into vehicle frame. Center hitch on vehicle and install
remaining hardware as shown.

Qty. (6) Conical Washer ½”

2

Tighten all M12 x 1.25 CL8.8 fasteners with torque wrench to 75 Lb.-Ft. (102 N*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2007, 2010 Cequent Performance Products

Sheet 1 of 3 75606N 7-16-10 Rev. C

Form: F205 Rev A 5-6-05

Instructions d’installation

fabricant de véhicules de remorquage, ni :

p

p( )

Nissan Rogue

(Excepté Krōm)

Ne pas excéder les spécifications de poids du

Numéros de pièces :

75606
87457
44592

Attelage montré dans la position

appropriée

Équipement requis :

Visserie : 75606F
Clés : 18 et 19 mm
Mèches : Aucune

Type d’attelage

Répartition de la charge

Capacité de charge
Montage sur boule

Points d’accès au câblage : SUV1 et SUV2

Poids brut max. de

la remorque (lb)

Ne pas utiliser avec barres à ressort

3500 (1590 kg) 350 (159 kg)

(Spring Bars)

Crochet de remorquage d’origine

21

Poids max. au timon

(lb)

Cadre du véhicule

Visserie similaire
des deux côtés

Qté (6) Boulon hexagonal M12 x 1.25 x 35mm CL8.8

1

1. Enlever le crochet de remorquage d’origine et sa visserie et les remettre au propriétaire du véhicule.

2. Soulever l’attelage en position du côté conducteur et installer sans trop serrer la visserie du centre comme illustré; insérer le
boulon hexagonal et sa rondelle conique à travers la fente allongée de l’attelage, puis dans le cadre du véhicule. Soulever
l’attelage en position du côté passager et installer sans trop serrer la visserie du centre comme illustré; insérer le boulon
hexagonal et sa rondelle conique à travers la fente allongée de l’attelage, puis dans le cadre du véhicule. Centrer l’attelage par
rapport au véhicule et installer la visserie restante comme illustré.

Serrer toute la visserie M12 x 1.25 CL8.8 au couple de 75 lb-pi (102 N*M).

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.

z 2007, 2010 Cequent Performance Products

Feuile 2 de 3 75606N 7-16-10 Rev. C

Qté (6) Rondelle conique ½ po

2

Form: F205 Rev A 5-6-05
