Page 1
Bumper

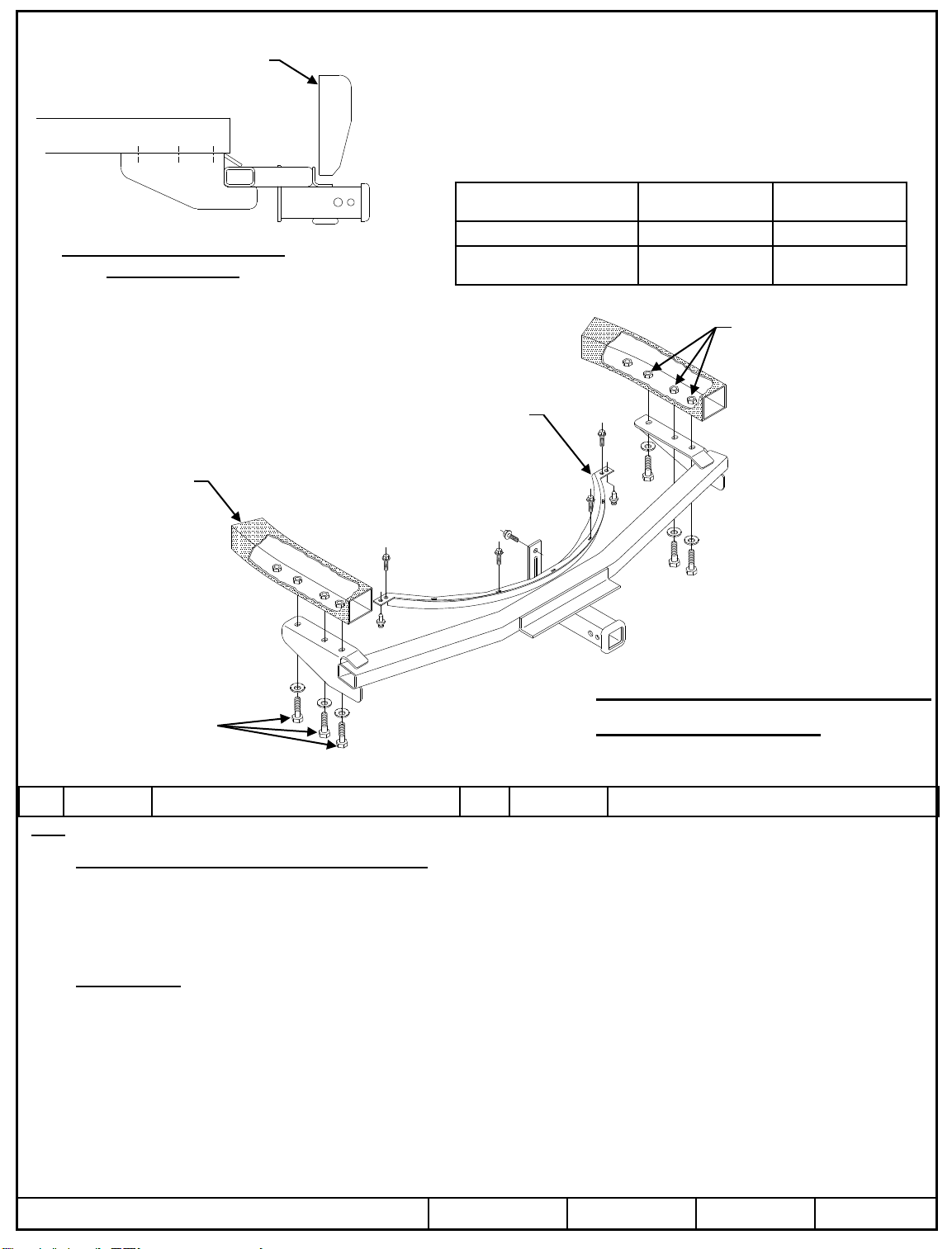

Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 75599F
Wrenches: 10mm, 14mm, 17mm, 19mm
Drill Bits: None
Frame Rail

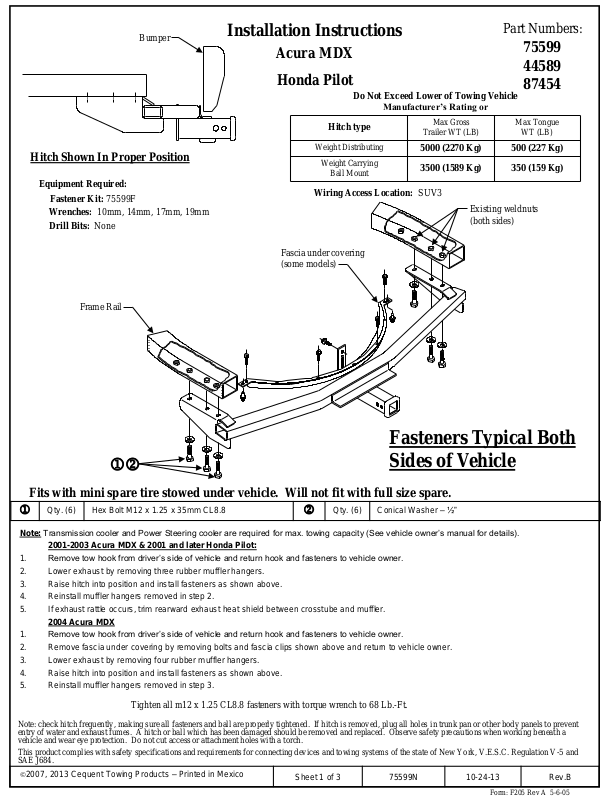

Installation Instructions
Acura MDX
Honda Pilot
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV3
Fascia under covering
(some models)
Part Numbers:
75599
44589
87454
Max Gross
Trailer WT (LB)
5000 (2270 Kg) 500 (227 Kg)
3500 (1589 Kg) 350 (159 Kg)
Existing weldnuts
(both sides)
Max Tongue
WT (LB)
Fasteners Typical Both
jk
Fits with mini spare tire stowed under vehicle. Will not fit with full size spare.
Qty. (6) Hex Bolt M12 x 1.25 x 35mm CL8.8
j
Note: Transmission cooler and Power Steering cooler are required for max. towing capacity (See vehicle owner’s manual for details).
2001-2003 Acura MDX & 2001 and later Honda Pilot:
1. Remove tow hook from driver’s side of vehicle and return hook and fasteners to vehicle owner.
2. Lower exhaust by removing three rubber muffler hangers.
3. Raise hitch into position and install fasteners as shown above.
4. Reinstall muffler hangers removed in step 2.
5. If exhaust rattle occurs, trim rearward exhaust heat shield between crosstube and muffler.
2004 Acura MDX
1. Remove tow hook from driver’s side of vehicle and return hook and fasteners to vehicle owner.
2. Remove fascia under covering by removing bolts and fascia clips shown above and return to vehicle owner.
3. Lower exhaust by removing four rubber muffler hangers.
4. Raise hitch into position and install fasteners as shown above.
5. Reinstall muffler hangers removed in step 3.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent
entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a
vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and
SAE J684.
©2007, 2013 Cequent Towing Products – Printed in Mexico
Tighten all m12 x 1.25 CL8.8 fasteners with torque wrench to 68 Lb.-Ft.
Sheet 1 of 3 75599N 10-24-13 Rev.B
Qty. (6) Conical Washer – ½”
k
Sides of Vehicle
Form: F205 Rev A 5-6-05
Page 2
Pare-chocs
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75599F
Clés : 10 mm, 14 mm, 17 mm, 19 mm
Mèches : Aucune
Longeron
Instructions d’installation
Acura MDX
Honda Pilot
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ni :
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur boule
Point d’accès au câblage : SUV3
Carénage sous revêtement
(certains modèles)
Numéros de pièces :
75599
44589
87454
Poids brut max. de
la remorque (lb)
5 000 (2 270 kg) 500 (227 kg)
3 500 (1 589 kg) 350 (159 kg)
Écrous à souder existants
(deux côtés)
Poids max. au timon
(lb)
Visserie similaire des
jk
Compatible avec le mini pneu de secours arrimé sous le véhicule. Non compatible avec le pneu de secours classique.
Qté (6) Boulon hexagonal M12 x 1.25 x 35mm CL8.8
j
Remarque : Des refroidisseurs de transmission et de servodirection sont nécessaires pour assurer la capacité max. de remorquage (consulter le
manuel du propriétaire du véhicule pour les détails).
Modèles Acura MDX 2001 à 2003 et Honda Pilot 2001 et ultérieurs :
1. Enlever le crochet de remorquage du côté conducteur et le remettre au propriétaire du véhicule avec les pièces de fixation.
2. Abaisser l’échappement en enlevant trois supports de silencieux en caoutchouc.
3. Soulever l’attelage en position et installer la visserie comme illustré ci-dessus.
4. Réinstaller les supports de silencieux enlevés à l'étape 2.
5. Si un bruit de cliquetis provient de l’échappement, découper vers l’arrière l’écran thermique de l’échappement entre la traverse tubulaire et le
silencieux.
Acura MDX 2004
1. Enlever le crochet de remorquage du côté conducteur et le remettre au propriétaire du véhicule avec les pièces de fixation.
2. Enlever le carénage sous le revêtement en retirant les boulons et les agrafes du carénage (illustration ci-dessus) et les remettre au propriétaire.
3. Abaisser l’échappement en enlevant quatre supports de silencieux en caoutchouc.
4. Soulever l’attelage en position et installer la visserie comme illustré ci-dessus.
5. Réinstaller les supports de silencieux enlevés à l'étape 3.
Serrer toute la visserie m12 x 1.25 CL8.8 au couple de 68 lb-pi.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés.
Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou
un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des
systèmes d’attelage.
©2007, 2013 Cequent Towing Products – Imprimé au Mexique
Feuille 2 de 3 75599N 10-24-13 Rev.B
Qté (6) Rondelle conique – ½”
k
deux côtés du véhicule
Form: F205 Rev A 5-6-05
Page 3
Parachoques
El enganche se muestra en la
posición correcta
Equipo necesario:
Kit de tornillos: 75599F
Llaves: 10mm, 14mm, 17mm, 19mm
Brocas de taladro: Ninguna
Larguero del bastidor
Instrucciones de instalación
Acura MDX
Honda Pilot
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tipo de enganche
Distribuidor de peso
Carga de peso
Montaje de bola
Ubicación del acceso al cableado: SUV3
Placa protectora inferior
(algunos modelos)
Números de partes:
75599
44589
87454
Peso máximo bruto
del remolque (LB)
5000 (2270 Kg) 500 (227 Kg)
3500 (1589 Kg) 350 (159 Kg)
Tuercas de soldar existentes
(ambos lados)
Peso máximo de la
horquilla (LB)
Tornillos iguales en ambos
jk
Se ajusta a cualquier mini-llanta de repuesto almacenada debajo del vehículo. No se ajusta a llanta de repuesto de tamaño completo.
j
Nota: Se requiere de refrigerador de la transmisión y de la dirección hidráulica para una capacidad de remolque máxima (Ver el manual del propietario
2001-2003 Acura MDX y 2001 y Honda Pilot posteriores:
1. Retire el gancho de remolque del lado del conductor y devuelva el gancho y los tornillos al propietario del vehículo.
2. Baje el escape al quitar los tres ganchos de goma del silenciador.
3. Levante el enganche a su posición e instale tornillos como se muestra arriba.
4. Vuelva a instalar los ganchos del silenciador que se quitaron en el paso 2.
5. Si el tubo de escape produce ruido, recorte la parte de atrás del protector de calor del escape entre el travesaño y el silenciador.
2004 Acura MDX
1. Retire el gancho de remolque del lado del conductor y devuelva el gancho y los tornillos al propietario del vehículo.
2. Retire la placa protectora inferior al retirar los pernos y los clips que se muestran arriba y devuelva al propietario del vehículo.
3. Baje el tubo escape al quitar los cuatro ganchos de goma del silenciador.
4. Levante el enganche a su posición e instale tornillos como se muestra arriba.
5. Vuelva a instalar los ganchos del silenciador que se quitaron en el paso 3.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
©2007, 2013 Cequent Towing Products – Impreso en México
Cant. (6) Perno hexagonal M12 x 1.25 x 35mm CL8.8
para los detalles).
Apriete todos los tornillos M12 X 1.25 CL8.8 con una llave de torsión a 68 Lb.-pies
k
Sheet 3 of 3 75599N 10-24-13 Rev.B
Cant. (6) Arandela cónica - ½”
lados del vehículo
Form: F205 Rev A 5-6-05
