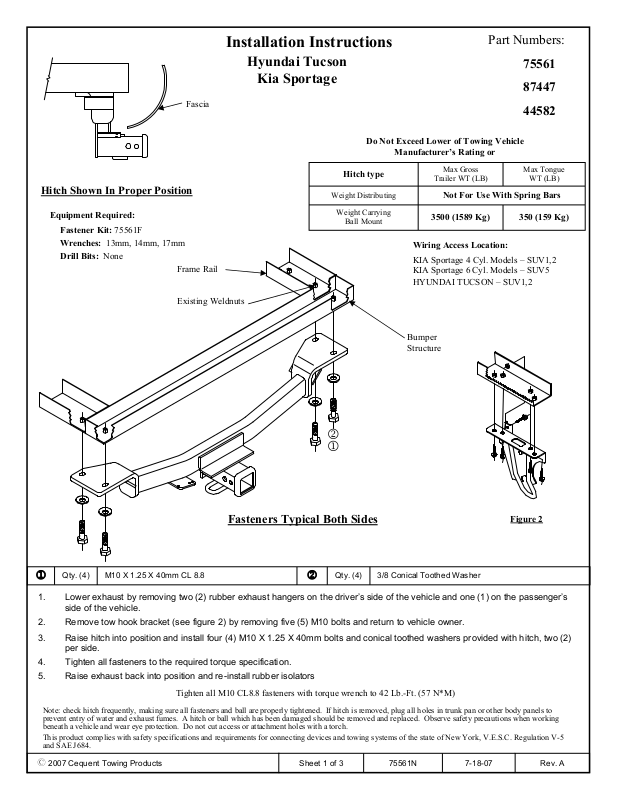

Installation Instructions
Part Numbers:

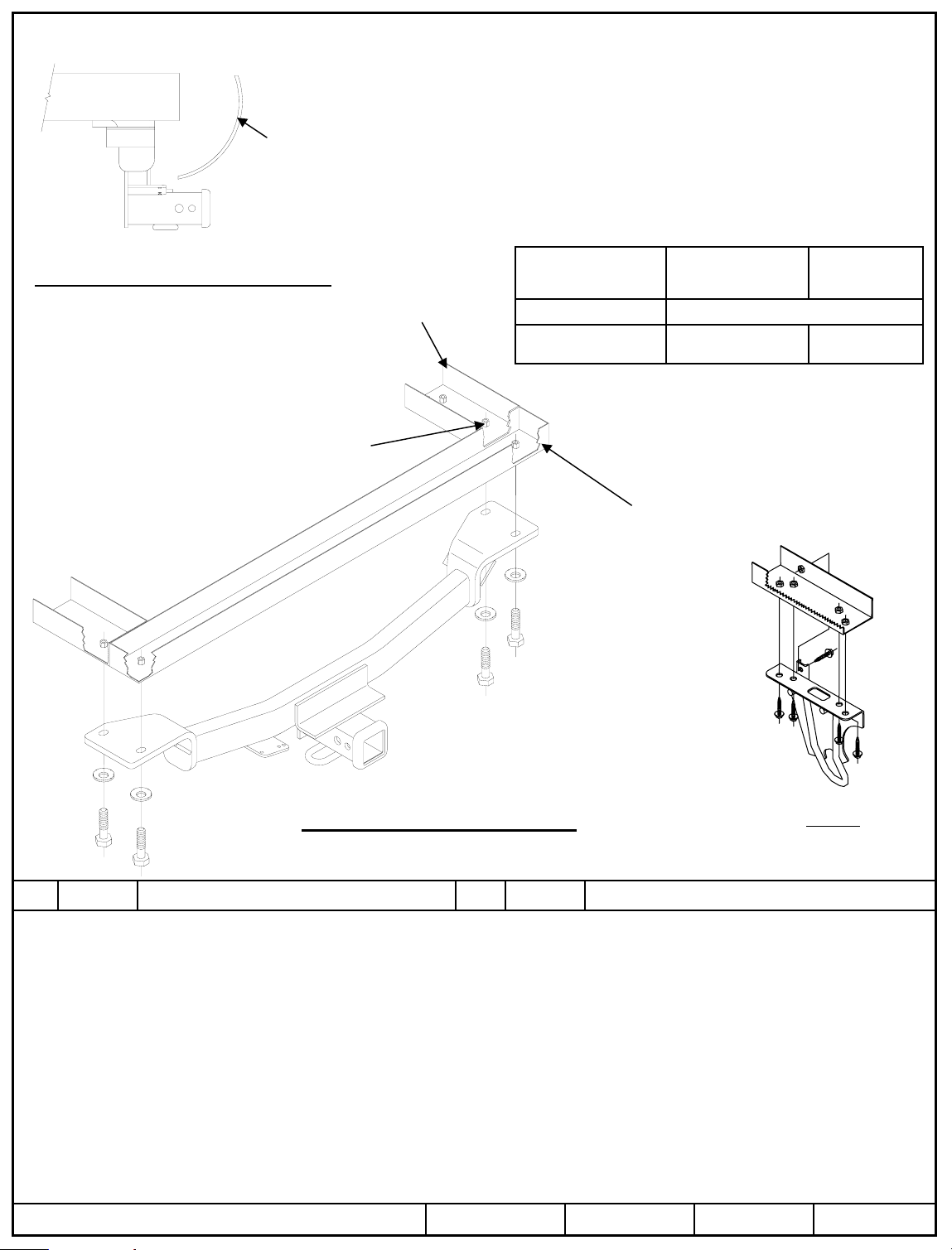

Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 75561F
Wrenches: 13mm, 14mm, 17mm
Drill Bits: None
Frame Rail
Existing Weldnuts
Fascia
Hyundai Tucson
Kia Sportage
Weight Distributing
Weight Carrying
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Ball Mount
Bumper
Structure
Max Gross
Trailer WT (LB)
Not For Use With Spring Bars
Wiring Access Location:
KIA Sportage 4 Cyl. Models – SUV1,2
KIA Sportage 6 Cyl. Models – SUV5
HYUNDAI TUCSON – SUV1,2
75561
87447
44582
Max Tongue
WT (LB)
350 (159 Kg)3500 (1589 Kg)
2
1
Fasteners Typical Both Sides
1
1. Lower exhaust by removing two (2) rubber exhaust hangers on the driver’s side of the vehicle and one (1) on the passenger’s
side of the vehicle.
2. Remove tow hook bracket (see figure 2) by removing five (5) M10 bolts and return to vehicle owner.
3. Raise hitch into position and install four (4) M10 X 1.25 X 40mm bolts and conical toothed washers provided with hitch, two (2)
per side.
4. Tighten all fasteners to the required torque specification.
5. Raise exhaust back into position and re-install rubber isolators
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
M10 X 1.25 X 40mm CL 8.8Qty. (4)
Tighten all M10 CL8.8 fasteners with torque wrench to 42 Lb.-Ft. (57 N*M)
2
3/8 Conical Toothed WasherQty. (4)
Figure 2
z 2007 Cequent Towing Products
Rev. A7-18-0775561NSheet 1 of 3
Instructions d’installation
Numéros de pièces :
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75561F
Clés : 13 mm, 14 mm, 17 mm
Mèche : Aucune
Longeron de châssis
Écrous à souder existants
Carénage
Hyundai Tucson
Kia Sportage
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur boule d’attelage
75561
87447
44582
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Poids brut max. de la
remorque (lb)
Ne pas utiliser avec barres à ressort
Points d’accès au câblage :
KIA Sportage 4 Cyl. Models – SUV1,2
KIA Sportage 6 Cyl. Models – SUV5
HYUNDAI TUCSON – SUV1,2
Structure du
pare-chocs
(Spring Bars)
Poids max. au timon
350 (159 Kg)3500 (1589 Kg)
(lb)
2
1
Figure 2
Visserie similaire des deux côtés
1
1. Abaisser le tuyau d’échappement en enlevant deux (2) supports de tuyau d’échappement en caoutchouc du côté conducteur et un (1) du côté
passager.
2. Enlever le support de crochet de remorquage (voir figure 2) en retirant cinq (5) boulons M10 et le remettre au propriétaire du véhicule.
3. Soulever l’attelage en position et installer quatre (4) boulons M10 x 1.25 x 40mm et rondelles coniques dentées
chaque côté.
4. Serrer toute la visserie selon les spécifications de couples de serrage.
5. Remettre le tuyau d’échappement en place et réinstaller les isolateurs en caoutchouc
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
M10 X 1.25 X 40mm CL 8.8Qté (4)
Serrer toute la visserie M10 CL8.8 au couple de serrage 42 lb-pi. (57 N*M)
2
z 2007 Cequent Towing Products
Rondelle conique dentée 3/8Qté (4)
fourni en accroc, deux (2) de
.
Rev. A7-18-0775561NFeuille 2 de 3
