Draw-Tite 75516 User Manual [es, fr, en]

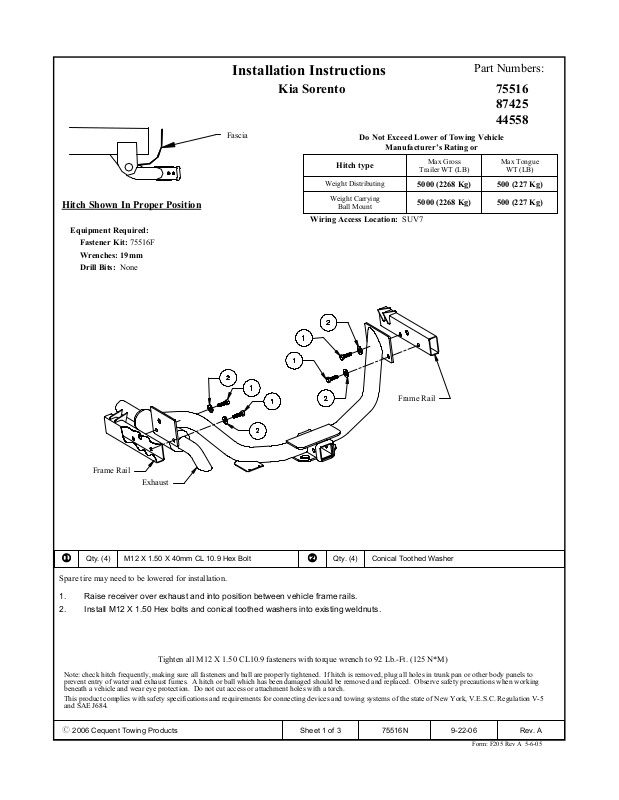

Installation Instructions
Part Numbers:
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 75516F Wrenches: 19mm Drill Bits: None
Fascia
Kia Sorento
Hitch type
Weight Distributing
Weight Carrying
Wiring Access Location: SUV7
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
Ball Mount
75516 87425 44558
Max Tongue
WT (LB)
500 (227 Kg)5000 (2268 Kg)
500 (227 Kg)5000 (2268 Kg)
Frame Rail
Frame Rail
Exhaust
1
Spare tire may need to be lowered for installation.
1. Raise receiver over exhaust and into position between vehicle frame rails.
2. Install M12 X 1.50 Hex bolts and conical toothed washers into existing weldnuts.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
M12 X 1.50 X 40mm CL 10.9 Hex BoltQty. (4)
Tighten all M12 X 1.50 CL10.9 fasteners with torque wrench to 92 Lb.-Ft. (125 N*M)
2
Conical Toothed WasherQty. (4)
z 2006 Cequent Towing Products
Rev. A9-22-0675516NSheet 1 of 3
Form: F205 Rev A 5-6-05
Instructions d’installation
Numéros de pièces :
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75516F Clé : 19 mm Mèche : Aucune
Carénage
Kia Sorento
Type d’attelage
Répartition de la charge
Capacité de charge Montage sur boule
Point d’accès au câblage : SUV7
75516 87425 44558
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ni :
Poids brut max. de
la remorque (lb)
Poids max. au timon
500 (227 kg)5 000 (2 268 kg)
500 (227 kg)5 000 (2 268 kg)
(lb)
Longeron de châssis
Longeron de châssis
Tuyau d’échappement
1
L’installation peut exiger d’abaisser le pneu de secours.
1. Soulever le récepteur par-dessus le tuyau d’échappement, puis le mettre en position entre les longerons de châssis du véhicule.
2. Installer les boulons hexagonaux M12 X 1.50 et les rondelles coniques dentées dans les écrous à souder existants.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
Boulon hexagonal M12 X 1.50 X 40mm CL 10.9Qté (4)
Serrer toute la visserie M12 X 1.50 CL10.9 au couple de 92 lb-pi (125 N*M).
2
Rondelle conique dentéeQté (4)
z 2006 Cequent Towing Products
Rev. A9-22-0675516NFeuille 2 de 3
Form: F205 Rev A 5-6-05
