Page 1

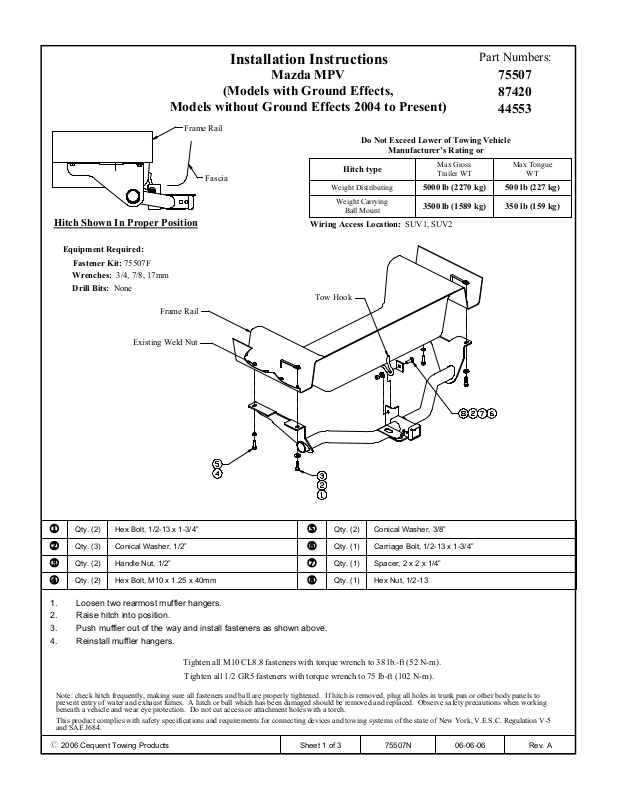

Models without Ground Effects 2004 to Present)
Frame Rail
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 75507F
Wrenches: 3/4, 7/8, 17mm
Drill Bits: None
Frame Rail
Existing Weld Nut
Installation Instructions
Mazda MPV
(Models with Ground Effects,
Hitch type
Fascia
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1, SUV2
Tow Hook
Part Numbers:
75507
87420
44553
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Max Gross
Trailer WT
Max Tongue
WT
500 lb (227 kg)5000 lb (2270 kg)
350 lb (159 kg)3500 lb (1589 kg)
1
2
3
4
1. Loosen two rearmost muffler hangers.
2. Raise hitch into position.
3. Push muffler out of the way and install fasteners as shown above.
4. Reinstall muffler hangers.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
Hex Bolt, 1/2-13 x 1-3/4”Qty. (2)
Conical Washer, 1/2”Qty. (3)
Handle Nut, 1/2”Qty. (2)
Hex Bolt, M10 x 1.25 x 40mmQty. (2)
Tighten all M10 CL8.8 fasteners with torque wrench to 38 lb.-ft (52 N-m).
Tighten all 1/2 GR5 fasteners with torque wrench to 75 lb-ft (102 N-m).
5
6
7
8
z 2006 Cequent Towing Products
Conical Washer, 3/8”Qty. (2)
Carriage Bolt, 1/2-13 x 1-3/4”Qty. (1)
Spacer, 2 x 2 x 1/4”Qty. (1)
Hex Nut, 1/2-13Qty. (1)
Rev. A06-06-0675507NSheet 1 of 3

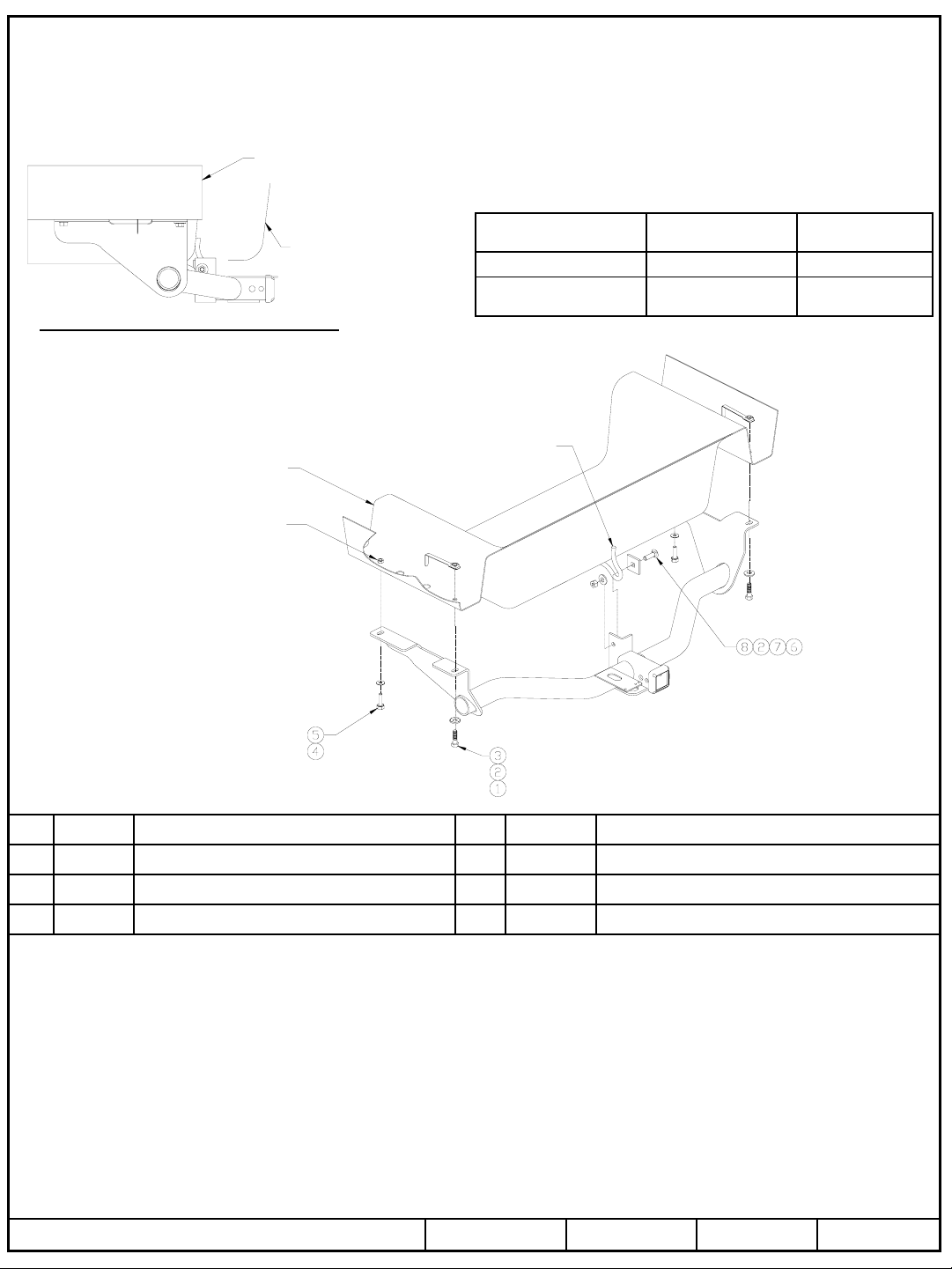

Page 2
modèles sans effets de sol 2004 à aujourd’hui)
Longeron de châssis
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75507F
Clés : 3/4, 7/8, 17 mm
Mèches : Aucune
Longeron de châssis
Écrou à souder existant
Instructions d’installation
Mazda MPV
(Modèles avec effets de sol,
Ne pas excéder les spécifications du fabricant de
Type d’attelage
Carénage
Crochet de remorquage
Répartition de la charge
Capacité de charge
Montage sur boule
Points d’accès au câblage : SUV1, SUV2
Numéros de pièces :
véhicules de remorquage, ou
Poids brut max. de la
remorque
75507
87420
44553
Poids max. au timon
500 lb (227 kg)5 000 lb (2 270 kg)
350 lb (159 kg)3 500 lb (1 589 kg)
1
2
3
4
1. Desserrer les deux supports de silencieux les plus à l’arrière.
2. Soulever l’attelage en position.
3. Pousser le silencieux à l’écart et installer la visserie comme illustré ci-dessus.
4. Réinstaller les supports de silencieux.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Boulon hexagonal, 1/2-13 x 1-3/4 poQté (2)
Rondelle conique, 1/2 poQté (3)
Écrou de levier, 1/2 poQté (2)
Boulon hexagonal, M10 x 1.25 x 40mmQté (2)
Serrer toute la visserie M10 CL8.8 au couple de 38 lb-pi (52 N-m).
Serrer toute la visserie 1/2 GR5 au couple de 75 lb-pi (102 N-m).
5
6
7
8
Rondelle conique, 3/8 poQté (2)
Boulon de carrosserie, 1/2-13 x 1-3/4 poQté (1)
Espaceur, 2 x 2 x 1/4 poQté (1)
Écrou hexagonal, 1/2-13Qté (1)
z 2006 Cequent Towing Products
Rev. A06-06-0675507NFeuille 2 de 3
Page 3
Instrucciones de instalación
Modelos con efectos de piso 2004 al presente)
Larguero del bastidor
Placa protectora
El enganche se muestra en la posición correcta
Equipo necesario:
Kit de tornillos: 75507F
Llaves: 3/4, 7/8, 17mm
Brocas de taladro: Ninguna
Larguero del bastidor
Tuerca de soldar existente
Mazda MPV
(Modelos con efectos de piso,
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Distribuidor de peso
Carga de peso
Montaje de bola
Ubicación del acceso al cableado: SUV1, SUV2
Gancho de remolque
Números de partes:
Peso máximo bruto
del remolque (LB)
75507
87420
44553
Peso máximo de
la horquilla (LB)
500 lb (227 kg)5000 lb (2270 kg)
350 lb (159 kg)3500 lb (1589 kg)
1
2
3
4
1. Afloje los ganchos del silenciador más posteriores.
2. Levante el enganche a su posición.
3. Haga el silenciador a un lado e instale los tornillos como se muestra arriba.
4. Vuelva a instalar los ganchos del silenciador.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos
los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar
un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte
los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York,
V.E.S.C. Regulación V-5 y SAE J684
Perno hexagonal, 1/2-13 x 1-3/4”Cant. (2)
Arandela cónica, 1/2”Cant. (3)
Tuerca de manija, 1/2”Cant. (2)
Perno hexagonal, M10 x 1.25 x 40mmCant. (2)
Apriete todos los tornillos M10 CL8.8 con una llave de torsión a 38 lb.-pies (52 N-m).
Apriete todos los tornillos 1/2 GR5 con una llave de torsión a 75 lb-pies (102 N-m).
5
6
7
8
z 2006 Cequent Towing Products
Arandela cónica, 3/8”Cant. (2)
Perno de carruaje, 1/2-13 x 1-3/4”Cant. (1)
Espaciador, 2 x 2 x 1/4”Cant. (1)
Tuerca hexagonal, 1/2-13Cant. (1)
Rev. A06-06-0675507NHoja3de 3
