Draw-Tite 75471 User Manual [es, fr, en]
Hitch Shown In Proper Position
75221 UHAUL
Existing
Equipment Required:
Fastener Kit: 75471F
Wrenches: 16mm
Drill Bits: None

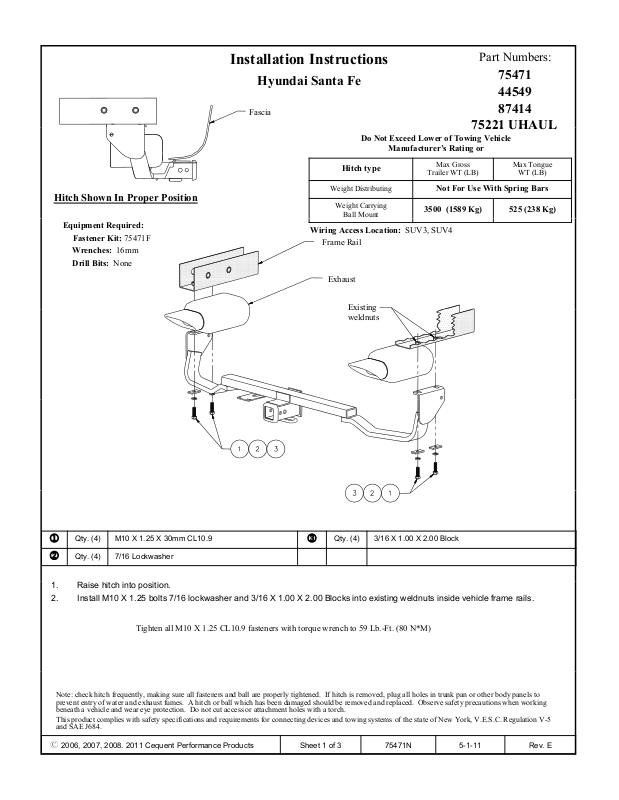

Installation Instructions
Hyundai Santa Fe
Fascia
Do Not Exceed Lower of Towing Vehicle
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV3, SUV4
Frame Rail
Exhaust
weldnuts
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
Not For Use With Spring Bars
3500 (1589 Kg) 525 (238 Kg)
Part Numbers:
75471
44549
87414
Max Tongue
WT (LB)
Qty. (4) M10 X 1.25 X 30mm CL10.9
1
Qty. (4) 7/16 Lockwasher
2
1. Raise hitch into position.
2. Install M10 X 1.25 bolts 7/16 lockwasher and 3/16 X 1.00 X 2.00 Blocks into existing weldnuts inside vehicle frame rails.
Tighten all M10 X 1.25 CL10.9 fasteners with torque wrench to 59 Lb.-Ft. (80 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2006, 2007, 2008. 2011 Cequent Performance Products
Sheet 1 of 3 75471N 5-1-11 Rev. E
Qty. (4) 3/16 X 1.00 X 2.00 Block
3

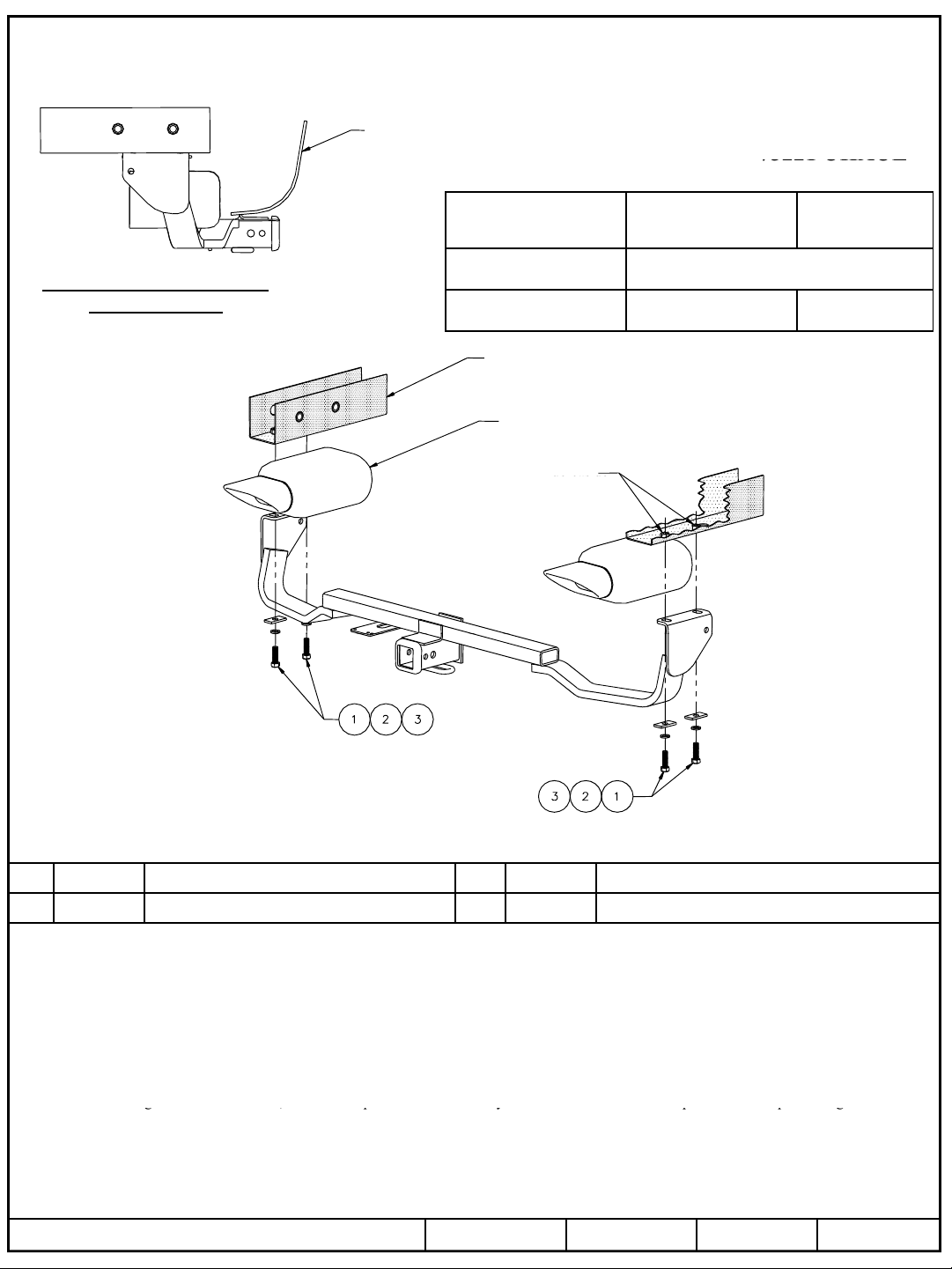

Attelage montré dans la position
75221 UHAUL
Montage sur boule d attelage
appropriée
Équipement requis :
Visserie : 75471F
Clé : 16 mm
Mèche : Aucune
Instructions d’installation
Hyundai Santa Fe
Carénage
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Type d’attelage
Répartition de la charge
Capacité de charge
’
Points d’accès au câblage : SUV3, SUV4
Longeron de châssis
Échappement
Écrous à souder
existants
Numéros de pièces :
75471
44549
87414
Poids brut max. de la
remorque (lb)
Ne pas utiliser avec barres à ressort
3500 (1589 Kg) 525 (238 Kg)
(Spring Bars)
Poids max. au timon
(lb)
Qté (4) Boulons M10 X 1.25 X 30mm CL10.9
1
Qté (4) Rondelle frein 7/16
2
1. Soulever l’attelage en position.
2. Installer les boulons M10 X 1.25, les rondelles freins 7/16 et les blocs 3/16 X 1.00 X 2.00 dans les écrous à souder existants
situés à l’intérieur des longerons de châssis du véhicule.
Serrer toute la visserie M10 X 1.25 CL10.9 au couple de 59 lb-pi. (80 N*M)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
z 2006, 2007, 2008. 2011 Cequent Performance Products
Feuille 2 de 3 75471N 5-1-11 Rev. E
Qté (4) Bloc 3/16 X 1.00 X 2.00
3
