Draw-Tite 75461 User Manual [en, es, fr]

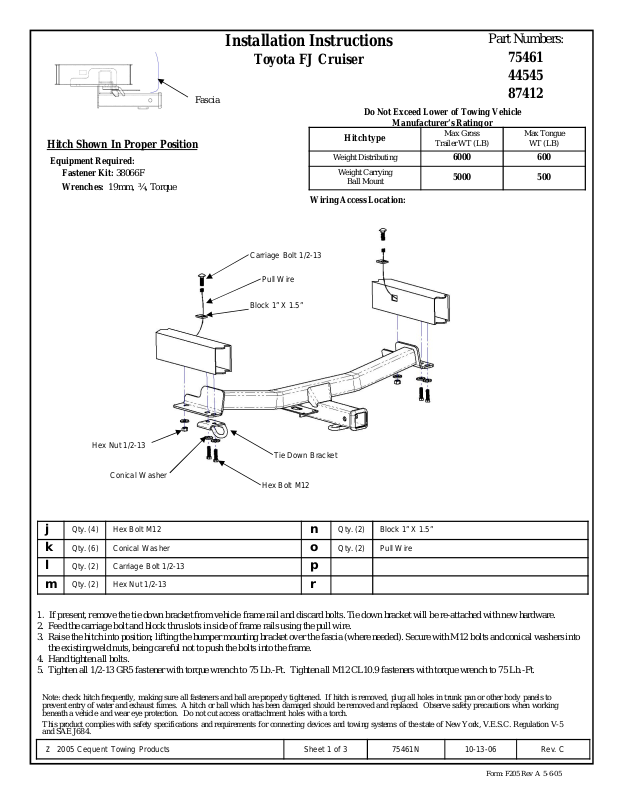

Installation Instructions
Toyota FJ Cruiser
Part Numbers:
75461 44545
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit:38066F Wrenches: 19mm, ¾, Torque
Fascia
Wiring Access Location:
Carriage Bolt 1/2-13
Pull Wire
Block 1” X 1.5”
87412
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing 6000 600
Weight Carrying
Ball Mount
Max Gross
Trailer WT (LB)
5000 500
Max Tongue
WT (LB)
Hex Nut 1/2-13
Conical Washer
Qty. (4) Hex Bolt M12
j
Qty. (6) Conical Washer
k
Qty. (2) Carriage Bolt 1/2-13
l
Qty. (2) Hex Nut 1/2-13
m
1. If present, remove the tie down bracket from vehicle frame rail and discard bolts. Tie down bracket will be re-attached with new hardware.
3. Raise the hitch into position; lifting the bumper mounting bracket over the fascia (where needed). Secure with M12 bolts andconical washers into the existing weld nuts, being careful not to push the bolts into the frame.
4. Hand tighten all bolts.
5. Tighten all 1/2-13 GR5 fastener with torque wrench to 75 Lb.-Ft. Tighten all M12 CL10.9 fasteners with torque wrench to 75 Lb.-Ft.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
Tie Down Bracket
Hex Bolt M12
Qty. (2) Block 1” X 1.5”
n
Qty. (2) Pull Wire
o p r
z 2005 Cequent Towing Products
Sheet 1 of 3 75461N 10-13-06 Rev. C
Form: F205 Rev A 5-6-05
Instructions d’installation
Toyota FJ Cruiser
Numéros de pièces :
75461 44545
Attelage montré dans la position
appropriée
Équipement requis :
Visserie :38066F Clés : 19 mm, ¾ po, dynamométrique
Carénage
Type d’attelage
Répartition de la charge 6000 600
Capacité de charge
Montage à bille
Point d’accès au câblage :
Boulon de carrosserie 1/2-13
Fil de tirage
Bloc 1 X 1.5 po
87412
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Poids brut max. de
la remorque (lb)
5 000 500
Poids max. au timon
(lb)
Écrou hexagonal 1/2-13
Support d’arrimage
Rondelle conique
Qté (4) Boulon hexagonal M12
j
Qté (6) Rondelle conique
k
Qté (2) Boulon de carrosserie 1/2-13
l
Qté (2) Écrou hexagonal 1/2-13
m
1. S’il est présent, enlever le support d’arrimage du longeron de châssis et se débarrasser des boulons. Le support d’arrimage sera réinstallé à l’aide de
la nouvelle visserie.
2. À l’aide d’un fil de tirage, insérer un boulon de carrosserie et un bloc à travers les fentes situées dans le côté des longerons de châssis.
3. Soulever l’attelage en position; lorsque nécessaire, soulever le support de montage du pare-chocs par-dessus le carénage.Installer les boulons M12 et
les rondelles coniques dans les écrous à souder existants, en prenant soin de ne pas pousser les boulons dans le cadre de châssis.
4. Serrer tous les boulons à la main.
5. Serrer toute la visserie 1/2-13 GR5 en appliquant un couple de serrage de 75 lb-pi. Serrer toute la visserie de M12 CL10.9 au couple de serrage de
75 lb-pi.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2005 Cequent Towing Products
Boulon hexagonal M12
n o p r
Feuille 2 de 3 75461N 10-13-06 Rev. C
Qté (2) Bloc 1 X 1.5 po Qté (2) Fil de tirage
Form: F205 Rev A 5-6-05
Instrucciones de instalación
Toyota FJ Cruiser
Números de partes:
75461 44545
Fascia
El enganche se muestra en la posición correcta
Equipo necesario:
Kit de tornillos: 38066F Llaves: 19mm, ¾, de torsión
Tipo de enganche
Perno de carruaje 1/2-13
Cable de halar
Bloque 1” X 1.5”
87412
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Peso máximo
bruto del
remolque (LB)
Distribuidor de peso 6000 600
Carga de peso
Montaje de bola
Ubicación del acceso al cableado:
5000 500
Peso máximo de
la horquilla (LB)
Tuerca hexagonal 1/2-13
Arandela cónica
j k l m
1. Si está presente, retire el soporte de amarre del larguero del bastidor del vehículo y deseche los pernos. El soporte de amarre se volverá a instalar con
2. Introduzca el perno de carruaje y el bloque a través de las ranuras en el costado de los largueros del bastidor usando el cable de halar.
3. Levante el enganche a su posición, levantando el soporte de montaje del parachoques por encima de la placa protectora (dondese necesite). Asegure
4. Apriete a mano todos los pernos.
5. Apriete todos los tornillos 1/2-13 GR5 con una llave de torsión a 75 Lb.-pies. Apriete todos los tornillos M12 CL10.9 con una llave de torsión a 75
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684
Cant. (4) Perno hexagonal M12
Cant.(6) Arandela cónica Cant.(2) Perno de carruaje 1/2-13 Cant.(2) Tuerca hexagonal 1/2-13
las nuevas piezas.
con pernos M12 y arandelas cónicas en las tuercas de soldar existentes, con cuidado de no empujar los pernos dentro del bastidor.
Lb.-pies.
Soporte de amarre
Perno hexagonal M12
n o p r
Cant.(2) Bloque 1” X 1.5”
Cant. (2) Cable de halar
z 2005 Cequent Towing Products
Hoja 3 de 3 75461N 10-13-06 Rev. C
Form: F205 Rev A 5-6-05
