Draw-Tite 75363 User Manual [en, es, fr]
Vehicle Bumper
Plastic Fascia
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 75363F
Wrenches: 18mm, 7/8”, T-25, T-27
Drill Bits: ½”
Note: Hitch installation can be made easier
with a "cutter" type drill bit.

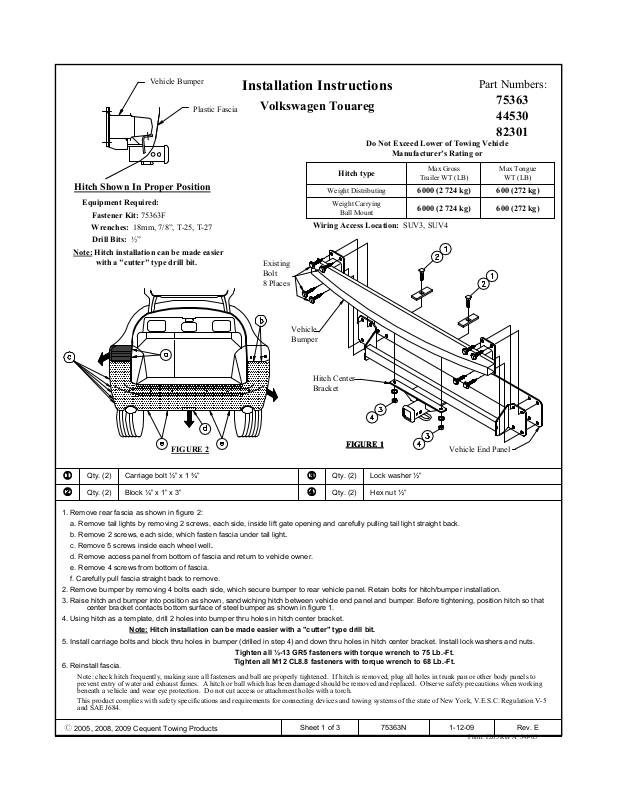

Installation Instructions
Volkswagen Touareg
Do Not Exceed Lower of Towing Vehicle
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV3, SUV4
Existing
Bolt
8 Places
Vehicle
Bumper
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
Part Numbers:
75363
44530
82301
Max Tongue
WT (LB)
600 (272 kg)6000 (2 724 kg)
600 (272 kg)6000 (2 724 kg)
Hitch Center
Bracket
FIGURE 2
1
2
1. Remove rear fascia as shown in figure 2:
a. Remove tail lights by removing 2 screws, each side, inside lift gate opening and carefully pulling tail light straight back.
b. Remove 2 screws, each side, which fasten fascia under tail light.
c. Remove 5 screws inside each wheel well.
d. Remove access panel from bottom of fascia and return to vehicle owner.
e. Remove 4 screws from bottom of fascia.
f. Carefully pull fascia straight back to remove.
2. Remove bumper by removing 4 bolts each side, which secure bumper to rear vehicle panel. Retain bolts for hitch/bumper installation.
3. Raise hitch and bumper into position as shown, sandwiching hitch between vehicle end panel and bumper. Before tightening, position hitch so that
center bracket contacts bottom surface of steel bumper as shown in figure 1.
4. Using hitch as a template, drill 2 holes into bumper thru holes in hitch center bracket.
5. Install carriage bolts and block thru holes in bumper (drilled in step 4) and down thru holes in hitch center bracket. Install lock washers and nuts.
6. Reinstall fascia.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
Carriage bolt ½” x 1 ¾”Qty. (2)
Block ¼” x 1” x 3”Qty. (2)
Hitch installation can be made easier with a "cutter" type drill bit.
Note:
Tighten all ½-13 GR5 fasteners with torque wrench to 75 Lb.-Ft.
Tighten all M12 CL8.8 fasteners with torque wrench to 68 Lb.-Ft.
3
4
FIGURE 1FIGURE 1
Lock washer ½”Qty. (2)
Hex nut ½”Qty. (2)
Vehicle End Panel
z 2005, 2008, 2009 Cequent Towing Products
Form: F205 Rev A 5-6-05
Rev. E1-12-0975363NSheet 1 of 3
Pare-chocs du véhicule
Plastique de carénage
Attelage montré dans la position appropriée
Équipement requis :
Trousse de visserie : 75363F
Clés : 18 mm, 7/8 po, T-25, T-27,
Mèches : 1/2 po
Note: L’utilisation d’une fraise pour le perçage
peut faciliter l'installation de l’attelage.

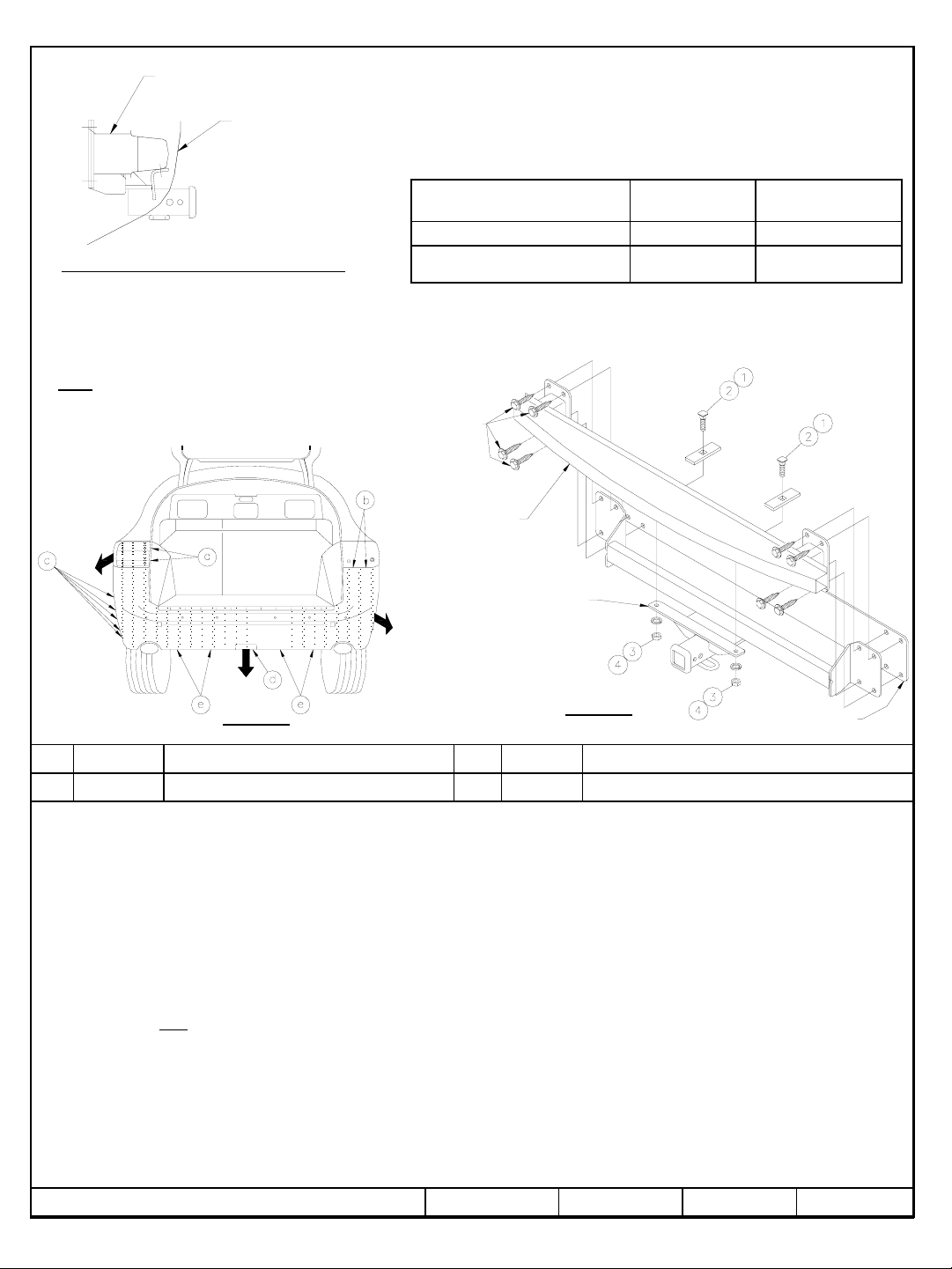

Directives d’installation
Volkswagen Touareg
Ne pas excéder les spécifications du
fabricant de véhicules de remorquage, ou
Type d’attelage
Répartition de la charge
Capacité de charge –
Montage à bille
Emplacement de l’accès au câblage : SUV3, SUV4
Boulons
existants
8 endroits
Pare-chocs du véhicule
Numéros de pièce :
Poids brut max. de
la remorque (LB)
75363
44530
82301
Poids max. au
timon (LB)
600 (272 kg)6000 (2 724 kg)
600 (272 kg)6000 (2 724 kg)
Support central d’attelage
FIGURE 1
FIGURE 2
1
2
1. Enlever le plastique de carénage arrière comme suit :
a. Enlever les feux arrière en retirant deux vis de chaque côté de l’intérieur du hayon, puis soigneusement en tirant sur les feux en ligne droite.
b. Enlever de chaque côté les deux vis qui fixent le plastique de carénage sous les feux arrière.
c. Retirer les cinq vis à l’intérieur de chaque protecteur de passage de roue..
d. Enlever le panneau d’accès du bas du plastique de carénage et le remettre au propriétaire du véhicule.
e. Retirer les quatre vis du bas du plastique de carénage.
f. Tirer délicatement en ligne droite sur le plastique de carénage pour le dégager.
2. Retirer le pare-chocs en enlevant les quatre boulons de chaque côté qui fixent le pare-chocs au panneau arrière du véhicule. Conserver les boulons
pour l’installation de l’attelage/pare-chocs.
3. Soulever l’attelage et le pare-chocs à la position illustrée, l’attelage en sandwich entre le panneau d’extrémité du véhicule et le pare-chocs. Avant de
serrer, placer l’attelage pour que le support central soit en contact avec la surface inférieure du pare-chocs en acier, comme illustré à la figure 1.
4. En utilisant l’attelage comme gabarit, percer deux trous dans le pare-chocs à travers les trous du support central d’attelage.
5. Installer les boulons de carrosserie et les espaceurs dans les trous du pare-chocs (percés à l’étape 4) et à travers les trous du support central
d’attelage. Fixer à l’aide des rondelles freins et des écrous.
6. Réinstaller le plastique de carénage.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés
dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés.
Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou
un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage .
Boulon de carrosserie 1/2 X 1 3/4 poQté (2)
Espaceur 1/4 x 1 x 3 poQté (2)
L’utilisation d’une fraise pour le perçage peut faciliter l'installation de l’attelage.
Note:
Serrer toute la visserie 1/2-13 GR5 en appliquant un couple de serrage de 75 lb-pi. (102 N-M)
Serrer toute la visserie M12 CL8.8 en appliquant un couple de serrage de 68 lb-pi. (92 N-M)
3
4
Rondelle frein 1/2 poQté (2)
Écrou hexagonal 1/2 po Qté (2)
z 2005, 2008, 2009 Cequent Towing Products
Panneau d’extrémité du
véhicule
Rév. E1-12-0975363NFeuille 2 de 3
Form: F205 Rev A 5-6-05
