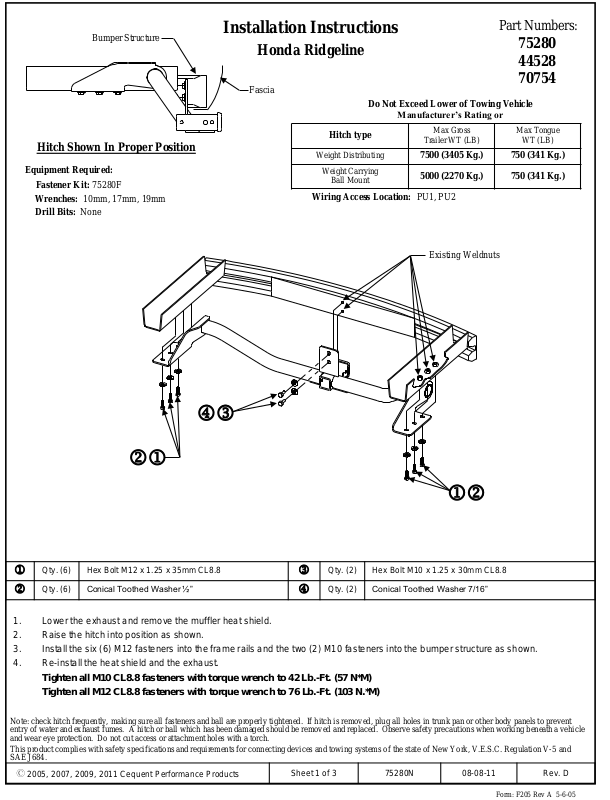

Draw-Tite 75280 User Manual [es, fr, en]

Bumper Structure

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 75280F Wrenches: 10mm, 17mm, 19mm Drill Bits: None

Installation Instructions

Honda Ridgeline

Fascia

Do Not Exceed Lower of Towing Vehicle

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: PU1, PU2

Part Numbers:

Manufacturer’s Rating or

Max Gross

Trailer WT (LB)

7500 (3405 Kg.) 750 (341 Kg.) 5000 (2270 Kg.) 750 (341 Kg.)

Existing Weldnuts

75280 44528 70754

Max Tongue

WT (LB)

Qty. (6) Hex Bolt M12 x 1.25 x 35mm CL8.8

Qty. (6) Conical Toothed Washer ½”

1. Lower the exhaust and remove the muffler heat shield.

2. Raise the hitch into position as shown.

3. Install the six (6) M12 fasteners into the frame rails and the two (2) M10 fasteners into the bumper structure as shown.

4. Re-install the heat shield and the exhaust.

Tighten all M10 CL8.8 fasteners with torque wrench to 42 Lb.-Ft. (57 N*M)

Tighten all M12 CL8.8 fasteners with torque wrench to 76 Lb.-Ft. (103 N.*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.

z 2005, 2007, 2009, 2011 Cequent Performance Products

Sheet 1 of 3 75280N 08-08-11 Rev. D

Qty. (2) Hex Bolt M10 x 1.25 x 30mm CL8.8

Qty. (2) Conical Toothed Washer 7/16”

Form: F205 Rev A 5-6-05

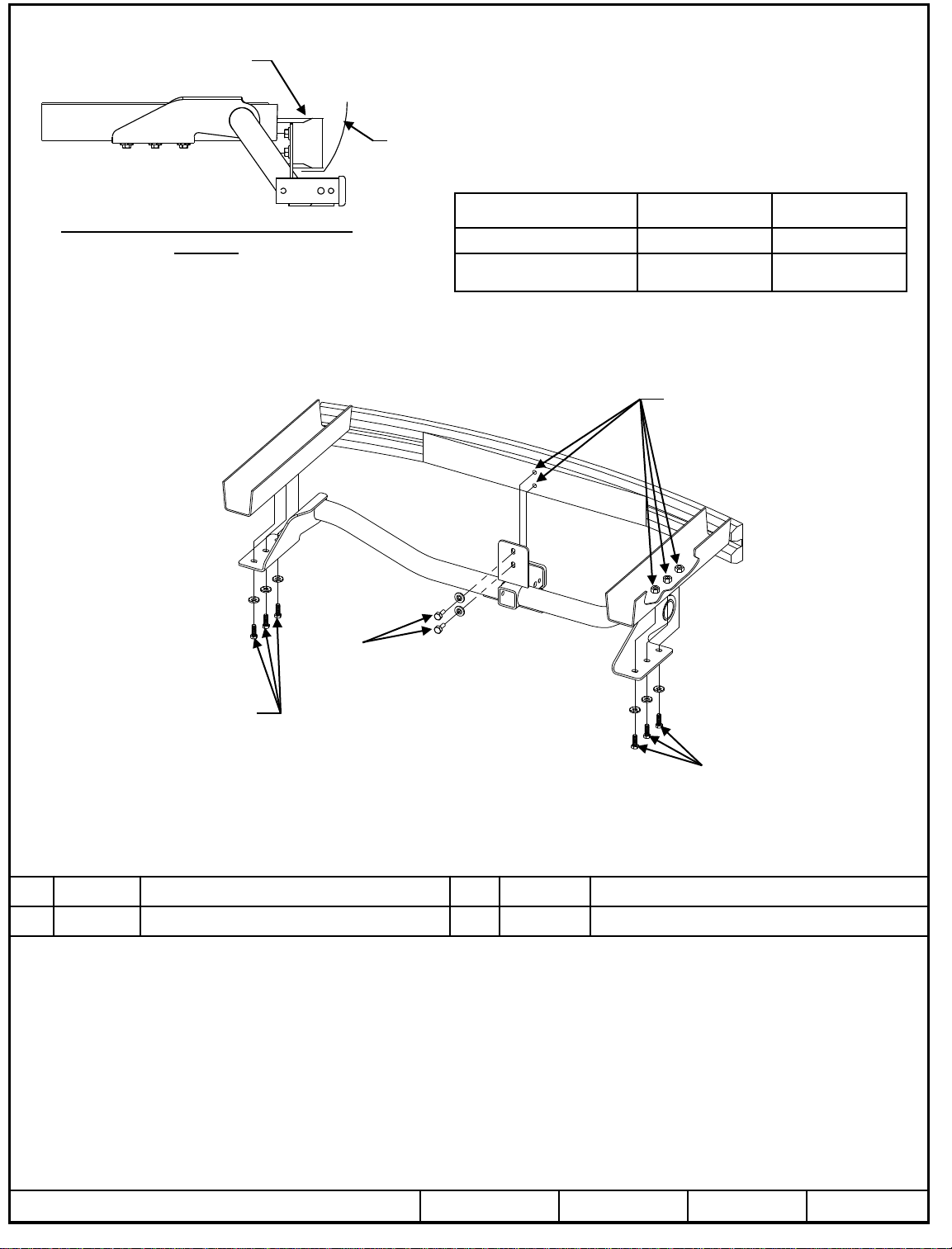

Structure du pare-chocs

Attelage montré dans la position

appropriée

Équipement requis :

Visserie : 75280F Clés : 10mm, 17mm, 19mm Mèches : Aucune

Instructions d’installation

Honda Ridgeline

Carénage

Ne pas excéder les spécifications de poids du

fabricant du véhicule de remorquage, ni :

Type d’attelage

Répartition de la charge

Capacité de charge Montage sur boule

Points d’accès au câblage : PU1, PU2

Numéro de pièce :

75280 44528 70754

Poids brut max.

de la remorque (lb)

7500 (3405 Kg.) 750 (341 Kg.) 5000 (2270 Kg.) 750 (341 Kg.)

Écrous à souder existants

Poids max. au

timon (lb)

Qté (6) Boulon hexagonal M12 x 1.25 x 35mm CL8.8

Qté (6) Rondelle conique dentée 1/2”

1. Abaisser l’échappement et enlever l’écran thermique du silencieux.

2. Soulever l’attelage en position, comme illustré.

3. Poser les six (6) fixations M12 dans les longerons et les deux (2) fixations M10 dans la structure de pare-chocs, comme illustré.

4. Réinstaller l'écran thermique et l'échappement.

Serrer toute la visserie M10 CL8.8 au couple de 42 lb-pi (57 N*M).

Serrer toute la visserie M12 CL8.8 au couple de 76 lb-pi (103 N*M).

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et

remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de

sécurité des systèmes d’attelage.

Qté (2) Boulon hexagonal M10 x 1.25 x 30mm CL8.8

Qté (2) Rondelle conique dentée 7/16”

z 2005, 2007, 2009,2011 Cequent Performance Products

Feuille 2 de 3 75280N 08-08-11 Rev. D

Form: F205 Rev A 5-6-05
