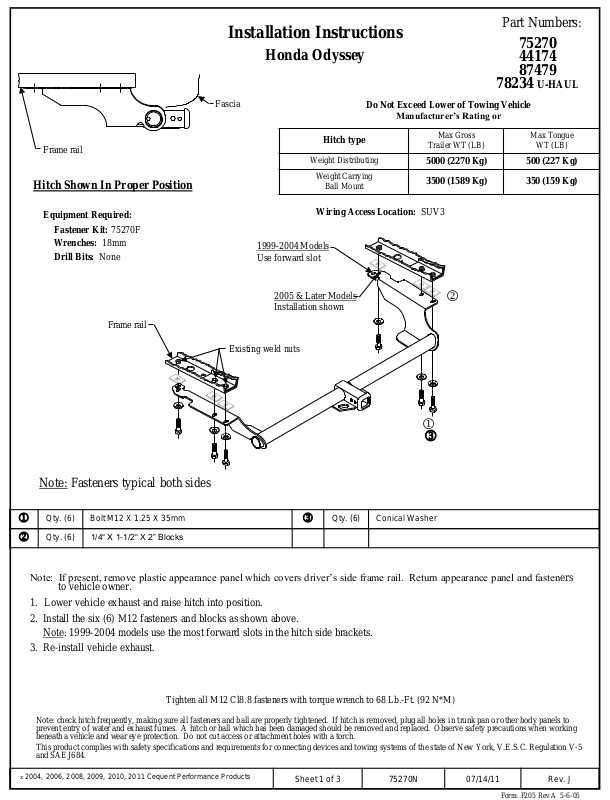

Installation Instructions
Honda Odyssey
Part Numbers:
75270
44174
87479
78234 U-HAUL
Frame rail
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 75270F
Wrenches: 18mm
Drill Bits: None
Frame rail
Fascia
1999-2004 Models
Use forward slot
Existing weld nuts
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV3
2005 & Later Models
Installation shown
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
5000 (2270 Kg) 500 (227 Kg)
3500 (1589 Kg) 350 (159 Kg)
k
Max Tongue
WT (LB)
j
l
Note: Fasteners typical both sides
Qty. (6) Bolt M12 X 1.25 X 35mm
j
Qty. (6) 1/4“ X 1-1/2“ X 2” Blocks
k
Note: If present, remove plastic appearance panel which covers driver’s side frame rail. Return appearance panel and fasteners
to vehicle owner.
1. Lower vehicle exhaust and raise hitch into position.
2. Install the six (6) M12 fasteners and blocks as shown above.
Note: 1999-2004 models use the most forward slots in the hitch side brackets.
3. Re-install vehicle exhaust.
Tighten all M12 Cl8.8 fasteners with torque wrench to 68 Lb.-Ft. (92 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
Qty. (6) Conical Washer
l
z 2004, 2006, 2008, 2009, 2010, 2011 Cequent Performance Products
Sheet 1 of 3 75270N 07/14/11 Rev. J
Form: F205 Rev A 5-6-05

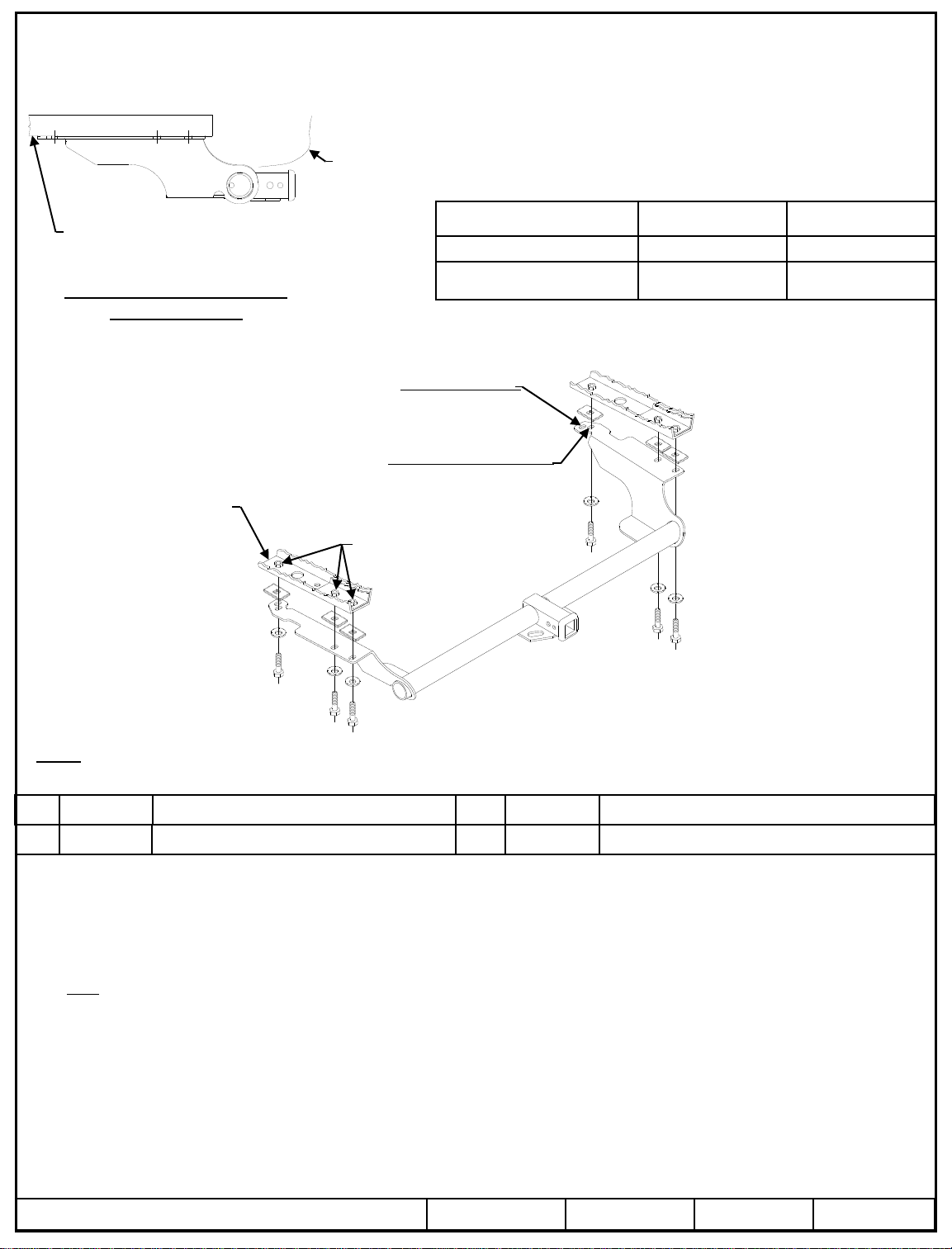

Instructions d’installation
Honda Odyssey
Numéro de pièce :
75270
44174
87479
78234 U-HAUL
Longeron
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75270F
Clés : 18mm
Mèches : Aucune
Longeron
Carénage
Modèles 1999-2004
Utiliser la fente avant
Modèles 2005 et ultérieurs
Installation illustrée
Écrous à souder existants
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur boule
Point d’accès au câblage : SUV3
Poids brut max.
de la remorque (lb)
5 000 (2 270 kg) 500 (227 kg)
3 500 (1 589 kg) 350 (159 kg)
Poids max. au
timon (lb)
k
j
l
Remarque : Visserie similaire des deux côtés
Qté (6) Boulon M12 x 1.25 x 35mm
j
Qté (6) Bloc 1/4“ X 1-1/2“ X 2”
k
Remarque: S’il est présent, Enlever le panneau décoratif en plastique qui recouvre le longeron de chassis côtés conducteur .
Remettre le panneau décoratif et les attaches au propriétaire du véhicule.
1. Abaisser l'échappement du véhicule et soulever l'attelage en position.
2. Poser les six (6) fixations M12 comme illustré ci-dessus.
Remarque : Les modèles 1999-2004 utilisent les fentes les plus à l'avant des supports d'attelage latéraux.
3. Réinstaller l’échappement du véhicule.
Serrer toute la visserie M12 CL8.8 au couple de 68 lb-pi (92 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être
enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les
spécifications en matière de sécurité des systèmes d’attelage.
Qté (6) Rondelle conique 1/2”
k
z 2004, 2006, 2008, 2009, 2010, 2011 Cequent Performance Products
Feuille 2 de 3 75270N 07/14/11 Rev. J
Form: F205 Rev A 5-6-05
