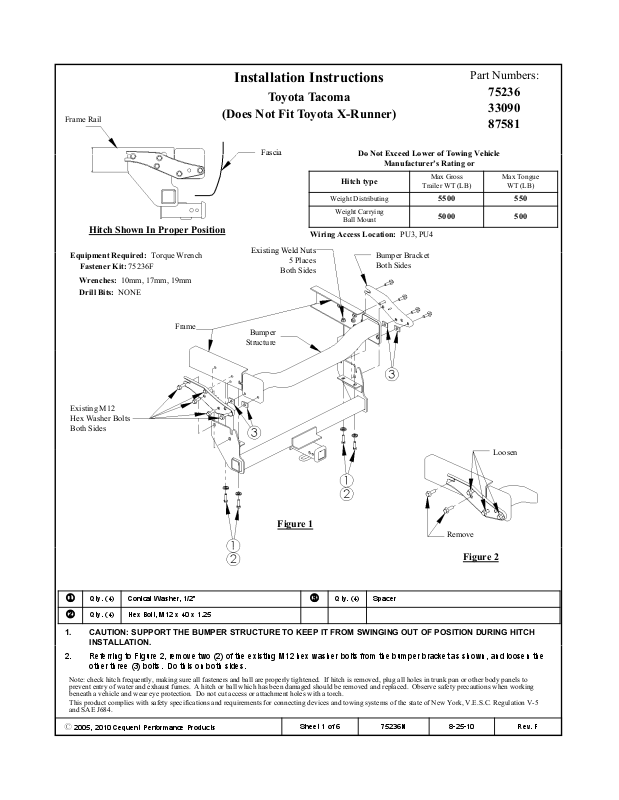

Draw-Tite 75236 User Manual [en, es, fr]

Frame Rail

Fascia

Do Not Exceed Lower of Towing Vehicle

Existing Weld Nuts

k

Installation Instructions

Toyota Tacoma

(Does Not Fit Toyota X-Runner)

Part Numbers:

75236
33090
87581

Hitch Shown In Proper Position

Equipment Required: Torque Wrench

Fastener Kit: 75236F

Wrenches: 10mm, 17mm, 19mm
Drill Bits: NONE

Frame

Existing M12
Hex Washer Bolts
Both Sides

Bumper

Structure

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: PU3, PU4

5 Places

Both Sides

Manufacturer’s Rating or

Max Gross

Trailer WT (LB)

5500 550

5000 500

Bumper Brac
Both Sides

et

Max Tongue

WT (LB)

Loosen

Figure 1

Remove

Remove

Figure 2

Qty. (4) Conical Washer, 1/2”

1

Qty. (4) Hex Bolt, M12 x 40 x 1.25

2

1. CAUTION: SUPPORT THE BUMPER STRUCTURE TO KEEP IT FROM SWINGING OUT OF POSITION DURING HITCH
INSTALLATION.

2. Referring to Figure 2, remove two (2) of the existing M12 hex washer bolts from the bumper bracket as shown, and loosen the
other three (3) bolts. Do this on both sides.

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2005, 2010 Cequent Performance Products

Sheet 1 of 6 75236N 8-25-10 Rev. F

Qty. (4) Spacer

3

Installation Instructions

4.Loosely reinstall the four (4) hex washer bolts that were removed in Step 2

See Figure 3

(Does Not Fit Toyota X-Runner)

Existing M12
Hex Washer Bolts
Both Sides

Toyota Tacoma

Existing M12
Hex Washer Bolts
Both Sides

Part Numbers:

75236
33090
87581

Figure 4

Figure 3

Qty. (4) Conical Washer, 1/2”

1

Qty. (4) Hex Bolt, M12 x 40 x 1.25

2

3. Raise the hitch into position so that the side brackets on the hitch are sandwiched between the bumper brackets and frame
rails. Install the M12 x 1.25 x 40 bolts and washers and finger tighten. See Figure 3.

5. Be careful to support the bumper in place during this step. Remove two (2) existing hex washer bolts from one side of bumper
bracket and bumper structure as shown in Figure 4.

6. Insert two (2) spacers between bumper bracket and side of bumper structure as shown in Figure 4. Reinsert the hex washer
bolts into the bumper bracket, the holes in the spacers, and the holes in the side of the bumper structure. Finger tighten the
bolts.

7. Repeat Steps 5 and 6 for the other side of the bumper and tighten the fasteners.

Tighten all M12 fasteners with torque wrench to 105 Lb.-Ft.

Qty. (4) Spacer

3

.

.

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2005, 2010 Cequent Performance Products

Sheet 2 of 6 75236N 8-25-10 Rev. F

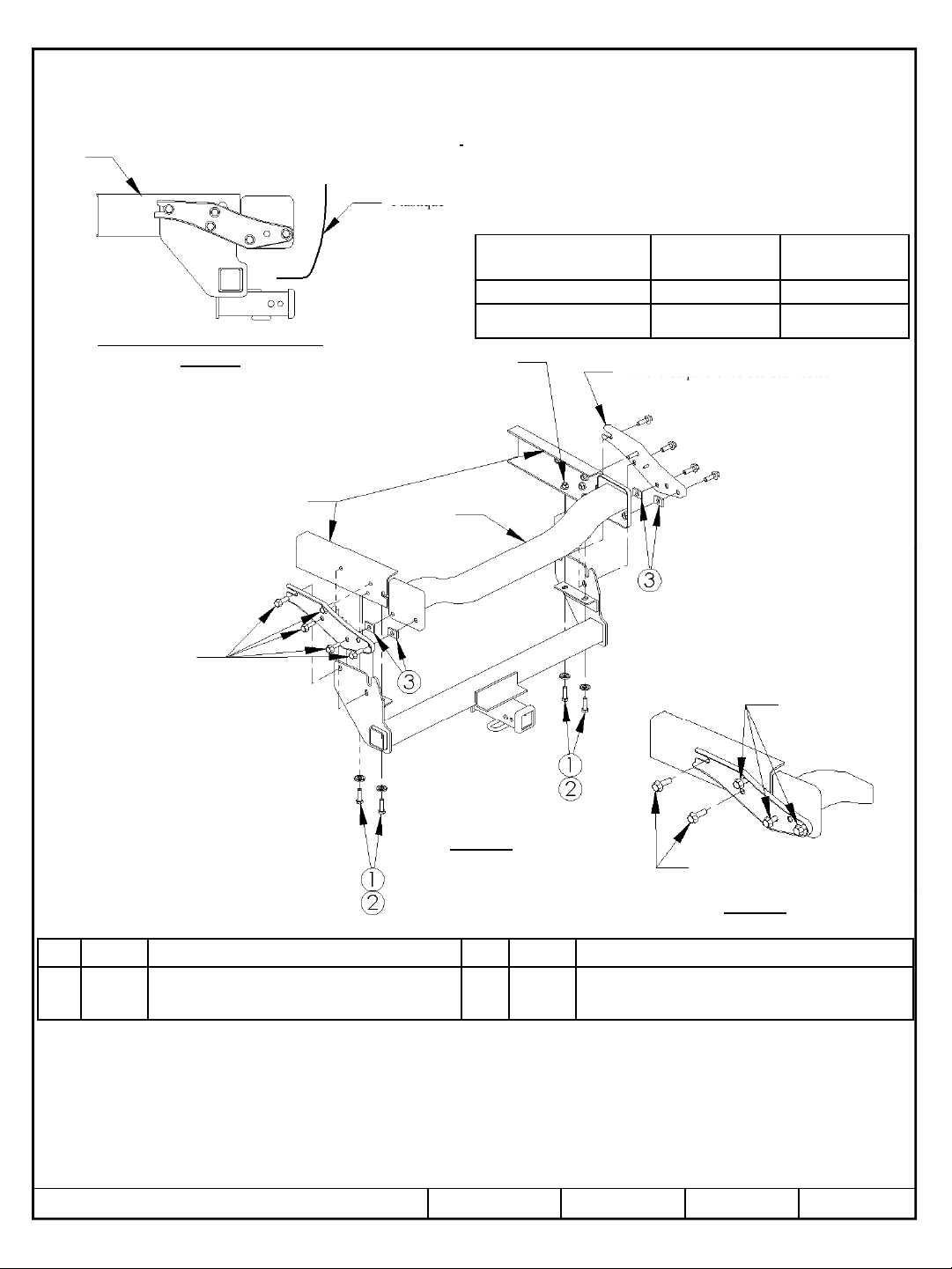

Rail

ttache du pare

des deux côtés

Plastique

Ne pas dépasser les limites inférieures

5 Pl

ttac e du pa e

c oc des deu côtés

É

du cadre

Directives d’installation

Toyota Tacoma

(Ne convient pas au Toyota X-Runner)

Numéros des pièces:

75236
33090
87581

Attelage illustré dans la bonne

position

quipement requis: Clé dynamométrique

Trousse de visserie: 75236F

Clés: 10mm, 17mm, 19mm
Mèches de perceuses: AUCUNE

Cadre

Boulons hexagonaux à rondelle

existants M12 des deux côtés

de carénage

Ecrous soudés existants

Structure du pare-choc

du constructeur du véhicule, ou

Type de barre de

remorquage

Répartition du poids

Poids portant le montant de la

Lieu d’accès aux câbles: PU3, PU4

aces

des deux côtés

boule

Poids brut maximal
de la remorque(LB)

A

Poids maximal de la

flèche d’attelage

(LB)

5500 550

5000 500

-choc

Desserrer

Figure 1

Remove

Enlever

Figure 2

Qté. (4) Rondelle conique de ½ po

1

Qté. (4)

2

1. AVERTISSEMENT: SOUTENIR LA STRUCTURE DU PARE-CHOC POUR L’EMPËCHER DE BALANCER EN DEHORS DE
SA POSITION DURANT L’ INSTALLATION DE LA BARRE DE REMORQUAGE.

2. Se référant à la Figure 2, Enlever les deux (2) boulons hexagonaux à rondelle existants d’un côté de l’attache du pare-choc de
la structure du pare-choc comme illustré, et desserrer les trois (3) boulons. Faites ceci des deux côtés.

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation .

Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.

z 2005, 2010 Cequent Performance Products

Écrous hexagonaux M12 x 40 x 1.25

Feuille 3 de 6 75236N 8-25-10 Rev. F

Qté. (4) Espaceur

3

Directives d’installation

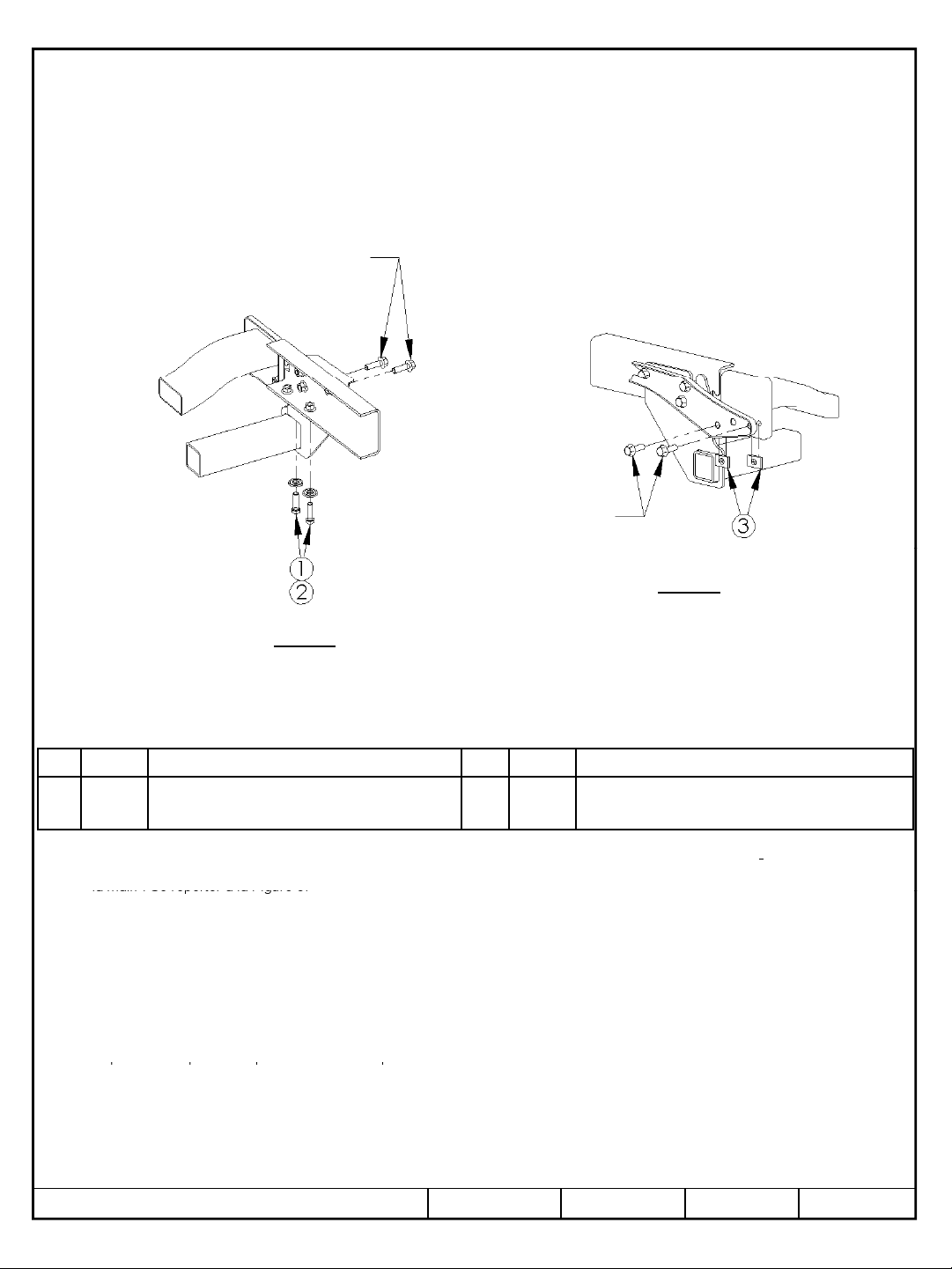

la main . Se reporter à la Figure 3.

7.

Répéter les étapes 5 et 6 pour l autre côté du pare

choc et serrer les fixations.

Toyota Tacoma

(Ne convient pas au Toyota X-Runner)

Deux (2) boulons hexagonaux à rondelle
existants M12 des deux côtés

Numéros des pièces:

75236
33090
87581

Boulons hexagonaux à rondelle

existants M12 des deux côtés

Figure 4

Figure 3

Qté. (4) Rondelle conique de ½ po

1

Qté. (4)

2

3. Élever la barre de remorquage en position de sorte que les attaches de côté sur la barre de remorquage soient prises en
sandwich entre les attaches du pare-choc et les rails du cadre. Installer les boulons et les rondelles M12 x 1.25 x 40 et serrer à

4. Réinstaller sans serrer les quatre (4) boulons hexagonaux à rondelle qui avaient été enlevés lors de l’étape 2. Se reporter à la
Figure 3.

5. Prenez soin de soutenir le pare-choc en position durant cette étape. Enlever les deux (2) boulons hexagonaux à rondelle
existants d’un côté de l’attache du pare-choc et la structure du pare-choc comme illustré à la Figure 4.

6. Insérer deux (2) espaceurs entre l’attache du pare-choc et le côté de la structure du pare-choc comme illustré à la Figure 4.
Réinsérer les boulons hexagonaux à rondelle dans l’attache du pare-choc, les trous dans les espaceurs et les trous dans le
côté de la structure du pare-choc. Serrer à la main les boulons.

Écrous hexagonaux M12 x 40 x 1.25

’

Serrer toutes les fixations M12 avec une clé dynamométrique à 105 Lb.-Pi.

-

Qté. (4) Espaceu

3

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation .

Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.

z 2005, 2010 Cequent Performance Products

Feuille 4 de 6 75236N 8-25-10 Rev. F

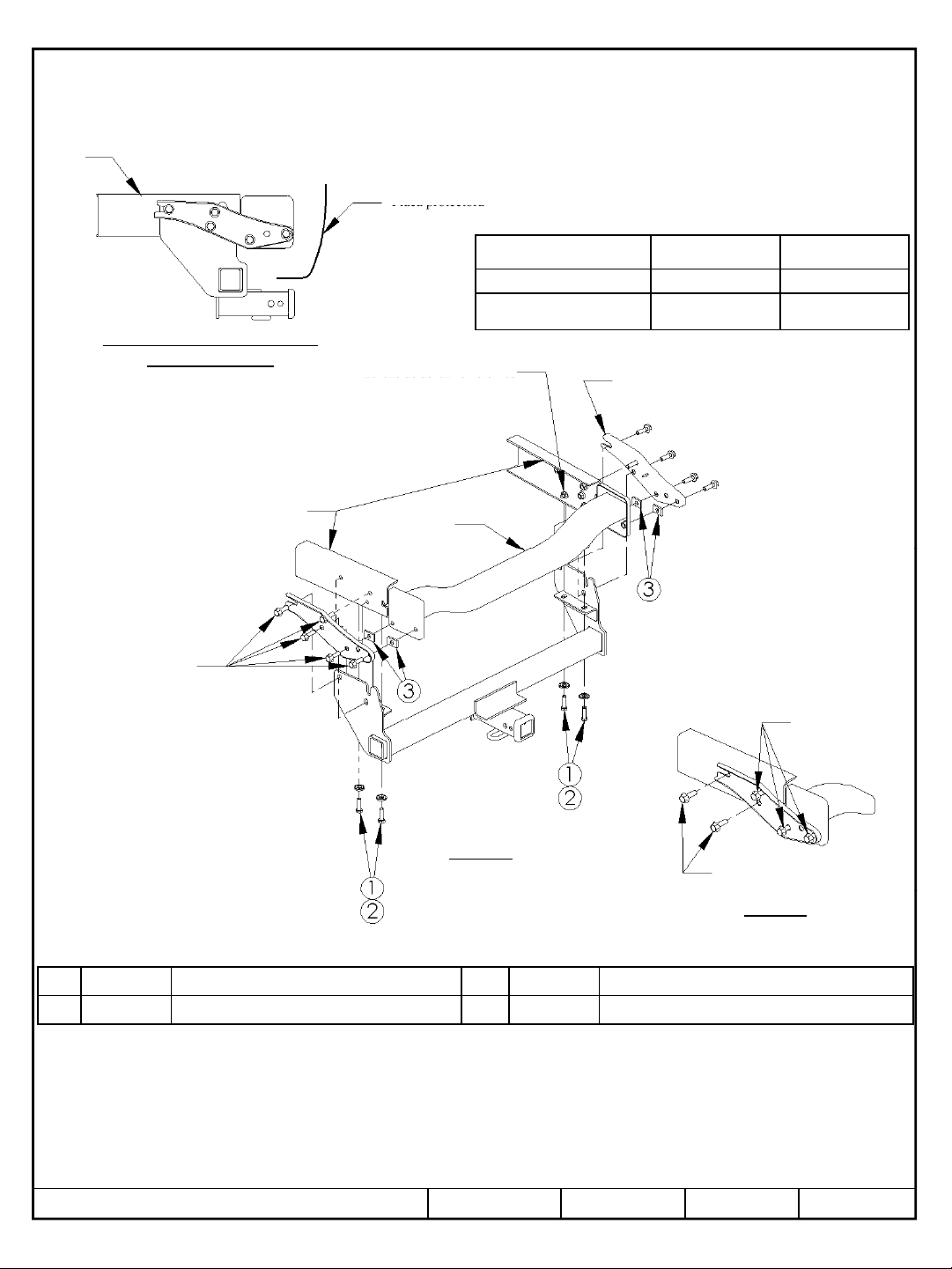

Larguero del bastidor

Placa protectora

No supere el valor inferior entre la calificación del

Tuercas de soldar existentes

S

r

El enganche se muestra en la

posición correcta

Equipo necesario: Llave de torsión

Kit de tornillos: 75236F
Llaves inglesas: 10mm, 17mm, 19mm

Brocas de taladro: NINGUNA

Instrucciones de instalación

Toyota Tacoma

(No se ajusta al Toyota X-Runner)

fabricante del vehículo del remolque o

Tipo de enganche

Distribuidor de peso

Carga de peso

Montaje de bola

Ubicación del acceso a los cables: PU3, PU4

5 lugares

Ambos lados

Ambos lados

Números de partes

Peso bruto máximo

del remolque (LB)

5500 550

5000 500

oporte del parachoques

75236
33090
87581

Peso máximo en la

horquilla (LB)

Bastidor

Pernos hexagonales M12
con arandela existentes
Ambos lados

Estructura del

parachoques

Afloja

Figura 1

Remove

Quitar

Figura 2

Cant. (4) Arandela cónica, 1/2”

1

Cant. (4) Perno hexagonal, M12 x 40 x 1.25

2

1. PRECAUCIÓN: APOYE LA ESTRUCTURA DEL PARACHOQUES PARA EVITAR QUE SE SALGA DE POSICIÓN
DURANTE LA INSTALACIÓN DEL ENGANCHE.

2. Consulte la Figura 2, quite dos (2) de los pernos hexagonales M12 con arandela existentes del soporte del parachoques como
se muestra, y afloje los otros tres (3) pernos. Haga esto en ambos lados.

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se
haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o de accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C. Regulación
V-5 y SAE J684.

z 2005, 2010 Cequent Performance Products

Hoja 5 de 6 75236N 8-25-10 Rev. F

Cant. (4) Espaciador

3

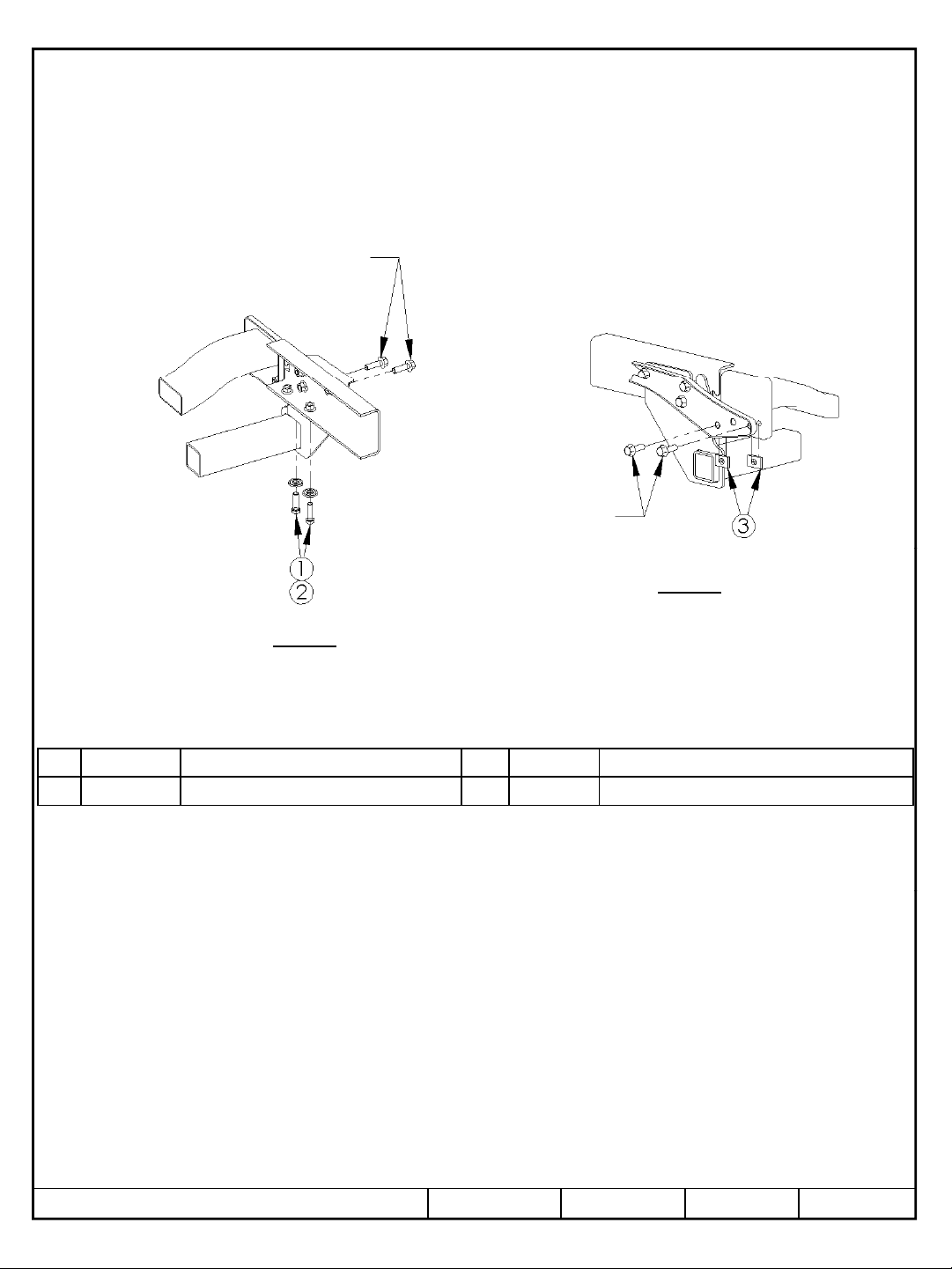

Instrucciones de instalación

4.Sin apretar vuelva a instalar los cuatro (4) pernos con arandela que se quitaron en el paso 2

Vea la Figura 3

(No se ajusta al Toyota X-Runner)

Pernos hexagonales M12
con arandela existentes
Ambos lados

Toyota Tacoma

Pernos hexagonales M12
con arandela existentes
Ambos lados

Números de partes:

75236
33090
87581

Figura 4

Figura 3

1

2

3. Levante el enganche a su posición de manera que los soportes laterales en el enganche queden entre los soportes del

5. Tenga cuidado de apoyar el parachoques en su lugar durante este paso. Quite los dos pernos (2) hexagonales con arandela

6. Inserte dos (2) espaciadores entre el soporte del parachoques y el costado de la estructura del parachoques como se muestra

7. Repita los pasos 5 y 6 para el otro lado del parachoques y apriete los tornillos sujetadores.

Cant. (4) Arandela cónica, 1/2”

Cant. (4) Perno hexagonal, M12 x 40 x 1.25

parachoques y los largueros del bastidor. Instale los pernos M12 x 1.25 x 40 y arandelas y apriete a mano. Vea la Figura 3.

existentes de un costado del soporte del parachoques y la estructura del parachoques como se muestra en la Figura 4.

en la Figura 4. Vuelva a insertar los pernos hexagonales con arandela en el soporte del parachoques, los orificios en los
espaciadores, y los orificios en el costado de la estructura del parachoques. Apriete los pernos a mano.

Apriete todos los tornillos sujetadores M12 con una llave de torsión a 105 Lb.pies.

Cant. (4) Espaciador

3

.

.

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape
todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un

enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de

acceso o de accesorios con soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del

z 2005, 2010 Cequent Performance Products

estado de Nueva York. V.E.S.C. Regulación V-5 y SAE J684.

Hoja 6 de 6 75236N 8-25-10 Rev. F
