Exhaust
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: F75193
Wrenches: 5/8, 3/4, Torque wrench
Drill Bits: NONE
Hitch requires 5/8” pin & clip

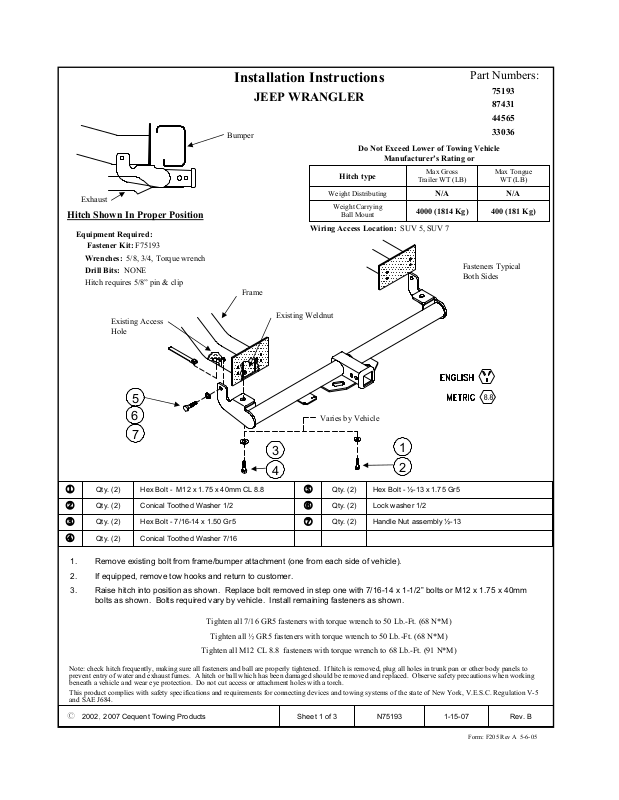

Installation Instructions
JEEP WRANGLER
Bumper
Do Not Exceed Lower of Towing Vehicle
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV 5, SUV 7
Frame
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
Fasteners Typical
Both Sides
Part Numbers:
75193
87431
44565
33036
Max Tongue
WT (LB)
N/AN/A
400 (181 Kg)4000 (1814 Kg)
Existing Access
Hole
Existing Weldnut
5
6
Varies by Vehicle
7
3
4
1
2
3
4
1. Remove existing bolt from frame/bumper attachment (one from each side of vehicle).
2. If equipped, remove tow hooks and return to customer.
3. Raise hitch into position as shown. Replace bolt removed in step one with 7/16-14 x 1-1/2” bolts or M12 x 1.75 x 40mm
bolts as shown. Bolts required vary by vehicle. Install remaining fasteners as shown.
Hex Bolt - M12 x 1.75 x 40mm CL 8.8Qty. (2)
Conical Toothed Washer 1/2Qty. (2)
Hex Bolt - 7/16-14 x 1.50 Gr5Qty. (2)
Conical Toothed Washer 7/16Qty. (2)
5
6
7
1
2
Hex Bolt - ½-13 x 1.75 Gr5Qty. (2)
Lock washer 1/2 Qty. (2)
Handle Nut assembly ½-13Qty. (2)
Tighten all 7/16 GR5 fasteners with torque wrench to 50 Lb.-Ft. (68 N*M)
Tighten all ½ GR5 fasteners with torque wrench to 50 Lb.-Ft. (68 N*M)
Tighten all M12 CL 8.8 fasteners with torque wrench to 68 Lb.-Ft. (91 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2002, 2007 Cequent Towing Products
Form: F205 Rev A 5-6-05
Rev. B1-15-07N75193Sheet 1 of 3
Échappement
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : F75193
Clés : 5/8, 3/4, clé dynamométrique
Mèches : AUCUNE
L’attelage nécessite une cheville de 5/8 po
avec son agrafe.
Instructions d’installation
JEEP WRANGLER
Pare-chocs
Do Not Exceed Lower of Towing Vehicle
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur boule
Points d’accès au câblage : SUV 5, SUV 7
Cadre
Numéros de pièces :
Manufacturer’s Rating or
Poids brut max. de
la remorque (lb)
Visserie similaire
des deux côtés
75193
87431
44565
33036
Poids max. au
timon (lb)
N/AN/A
400 (181 kg)4 000 (1 814 kg)
Trou d’accès existant
Écrou à souder existant
5
6
Varie selon le modèle
7
3
4
1
2
3
4
1. Enlever le boulon existant du point de fixation du cadre/pare-chocs (un de chaque côté du véhicule).
2. Si le véhicule en est équipé, enlever les crochets de remorquage et les remettre au client.
3. Soulever l’attelage en position, comme illustré. Remplacer les boulons enlevés à l’étape 1 par des boulons 7/16-14 x 1-1/2
po ou M12 x 1.75 x 40 mm, comme illustré. Les boulons requis varient selon le modèle du véhicule. Installer la visserie
restante comme illustré.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé,
boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille
endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des
lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et
SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
Boulon hex. M12 x 1.75 x 40mm CL 8.8Qté (2)
Rondelle conique dentée 1/2Qté (2)
Boulon hex. 7/16-14 x 1.50 Gr5Qté (2)
Rondelle conique dentée 7/16Qté (2)
Serrer toute la visserie 7/16 GR5 au couple de 50 lb-pi (68 N*M).
Serrer toute la visserie ½ GR5 au couple de 50 lb-pi (68 N*M).
Serrer toute la visserie M12 CL 8.8 au couple de 68 lb-pi (91 N*M).
5
6
7
1
2
Boulon hex. ½-13 x 1.75 Gr5Qté (2)
Rondelle frein 1/2 Qté (2)
Assemblage écrou-levier ½-13Qté (2)
z 2002, 2007 Cequent Towing Products
Rev. B1-15-07N75193Feuille 2 de 3
Form: F205 Rev A 5-6-05
Escape
El enganche se muestra en la posición
correcta
Equipo necesario:
Kit de tornillos: F75193
Llaves: 5/8, 3/4, Torque wrench
Brocas de taladro: NINGUNA
El enganche requiere pasador y gancho de 5/8”
Orificio de
acceso
existente
Instrucciones de instalación
JEEP WRANGLER
Parachoques
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Distribuidor de peso
Carga de peso
Montaje de bola
Ubicación del acceso al cableado: SUV 5, SUV 7
Bastidor
Tuerca de soldar existente
Número de partes:
Peso máximo bruto
del remolque (LB)
75193
87431
44565
33036
Peso máximo de
la horquilla
N/AN/A
400 (181 Kg)4000 (1814 Kg)
Tornillos iguales en
ambos lados
5
6
Varía según el vehículo
7
3
4
1
2
3
4
1. Retire el perno existente del accesorio del bastidor/parachoques (uno de cada lado del vehículo).
2. Si viene equipado, quite dos ganchos y devuelva al cliente.
3. Levante el enganche a su posición como se muestra. Reemplace el perno que se quitó en el paso 1 con pernos de 7/16-14
x 1-1/2” o M12 x 1.75 x 40mm como se muestra. Los pernos necesarios varían según el vehículo. Instale los tornillos
restantes como se muestra.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684
Perno hexagonal M12 x 1.75 x 40mm CL 8.8 Cant. (2)
Arandela cónica dentada ½Cant. (2)
Perno hexagonal 7/16-14 x 1.50 Gr5Cant. (2)
Arandela cónica dentada 7/16Cant. (2)
Apriete todos los tornillos 7/16 GR5 con una llave de torsión a 50 Lb.-pies (68 N*M)
Apriete todos los tornillos ½ GR5 con una llave de torsión a 50 Lb.-pies (68 N*M)
Apriete todos los tornillos M12 CL 8.8 con una llave de torsión a 68 Lb.-pies (91 N*M)
z 2002, 2007 Cequent Towing Products
5
6
7
1
2
Perno hexagonal ½-13 x 1.75 Gr5 Cant. (2)
Arandela de bloqueo 1/2 Cant. (2)
Ensambladura de la tuerca de manija ½-13Cant. (2)
Rev. B1-15-07N75193Hoja 3 de 3
Form: F205 Rev A 5-6-05
