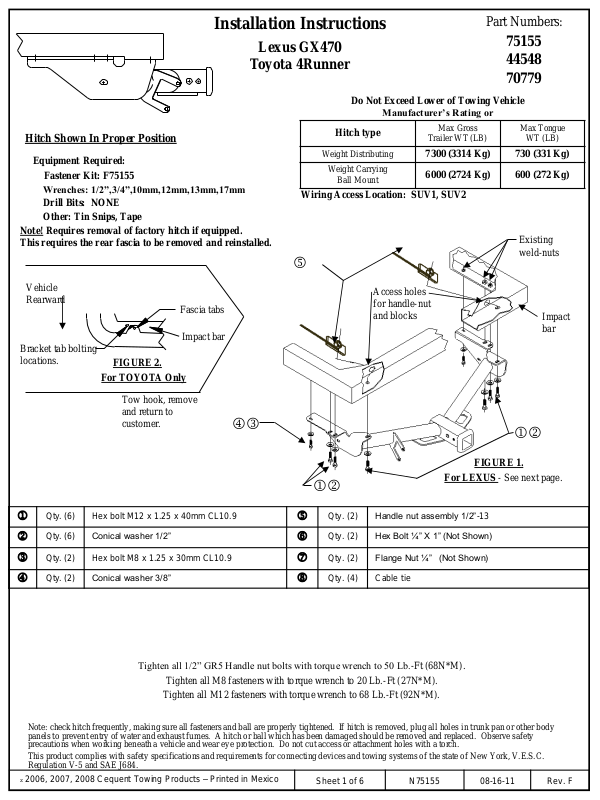

Note! Requires removal of factory hitch if equipped.
This requires the rear fascia to be removed and reinstalled.
n
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1, SUV2
Max Gross
Trailer WT (LB)
7300 (3314 Kg) 730 (331 Kg)
6000 (2724 Kg) 600 (272 Kg)
Part Numbers:
75155
44548
70779
Max Tongue
WT (LB)
Existing
weld-nuts
Vehicle
Rearward
Bracket tab bolting
locations.
Qty. (6) Hex bolt M12 x 1.25 x 40mm CL10.9
j
Qty. (6) Conical washer 1/2”
k
Qty. (2) Hex bolt M8 x 1.25 x 30mm CL10.9
l
Qty. (2) Conical washer 3/8”
m
FIGURE 2.
For TOYOTA Only
Tow hook, remove
and return to
customer.
Fascia tabs
Impact bar
ml
Access holes
for handle-nut
and blocks
jk
Qty. (2) Handle nut assembly 1/2”-13
n
Qty. (2) Hex Bolt ¼” X 1” (Not Shown)
o
Qty. (2) Flange Nut ¼” (Not Shown)
p
Qty. (4) Cable tie
q
Impact
bar
jk
FIGURE 1.
For LEXUS - See next page.
Tighten all 1/2” GR5 Handle nut bolts with torque wrench to 50 Lb.-Ft (68N*M).
Tighten all M8 fasteners with torque wrench to 20 Lb.-Ft (27N*M).
Tighten all M12 fasteners with torque wrench to 68 Lb.-Ft (92N*M).
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body
panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety
precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C.
Regulation V-5 and SAE J684.
z 2006, 2007, 2008 Cequent Towing Products – Printed in Mexico
Sheet 1 of 6 N75155 08-16-11 Rev. F
Installation Instructions
Lexus GX470
Toyota 4Runner
Part Numbers:
75155
44548
70779
1.Remove tow hook & electrical bracket (if present) from vehicle frame and return to owner with fasteners.
Note: If present, unplug wiring connector bracket from impact bar. Remove the two plastic wire holders that
hold the 7-way connector wires, and the plastic wire above the frame rail. This will allow the play needed to
move electrical plug.
2.On TOYOTA 4RUNNER Vehicles ONLY.- Trim fascia tabs (both sides) near the bottom of the impact bar as
needed. (As shown in Figure 2. Page 1).
3.Raise hitch into position, making sure the factory 7-way connector is above the crosstube of the hitch during
installation. Align side brackets with existing tow hook holes at end of frame rails. Install fasteners as
shown. (Figure 1. Page1)
4.Tape (1) 1/4” x 1” x 3” block to each handle-nut. Insert the handle-nut into slots located in the impact bar.
Install the 1/2”-13 hex bolt and 1/2” conical washer as shown. (Figure 1)
5.Place the factory 7-way connector into the electrical bracket provided on the hitch. Using (2) ¼” hex bolts
and flanged nuts, attach 7-way electrical plug to electrical bracket on the hitch.
Tighten all 1/2” GR5 Handle nut bolts with torque wrench to 50 Lb.-Ft (68N*M).
Tighten all M8 fasteners with torque wrench to 20 Lb.-Ft (27N*M).
Tighten all M12 fasteners with torque wrench to 68 Lb.-Ft (92N*M).
Existing hex bolts,
M8 x 1.25
LEXUS GX470 VEHICLES ONLY
FIGURE 3.
BACK SIDE of IMPACT BAR
LEXUS VEHICLES ONLY
Fascia Support Bracket
qq
Zip cable ties
typical both sides
FIGURE 4.
BACK SIDE of IMPACT BAR
1.Remove the (6) bolts holding the (2) fascia support brackets. Return the fascia support brackets and fasteners to
vehicle owner for reinstallation if hitch is removed. (Figure 3. above)
2.Install hitch per steps 1, 3,4 on above. Step 2 is for the Toyota 4Runner only.
3.Install the zip cable ties (4) (Fig. 4 below) through the spare tire bracket (attached to the impact bar,not the spare tire)
creating a large loop. Feed the remaining (2) zip cable ties through the fascia tabs then through the large loop
{securing the (2) zip cable ties together}.
qq
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body
panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety
precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C.
Regulation V-5 and SAE J684.
z 2006, 2007, 2008 Cequent Towing Products – Printed in Mexico
Sheet 2 of 6 N75155 08-16-11 Rev. F

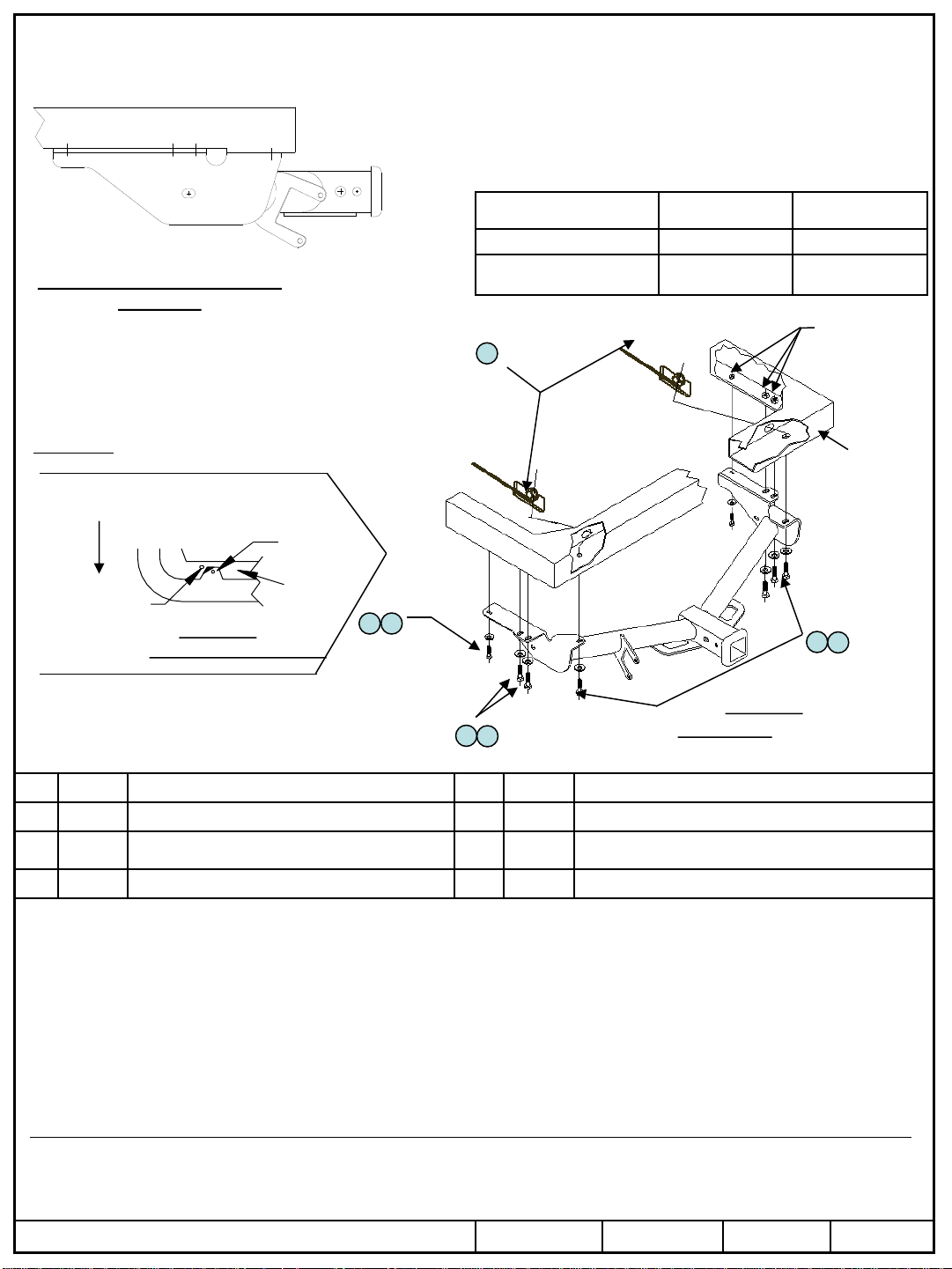

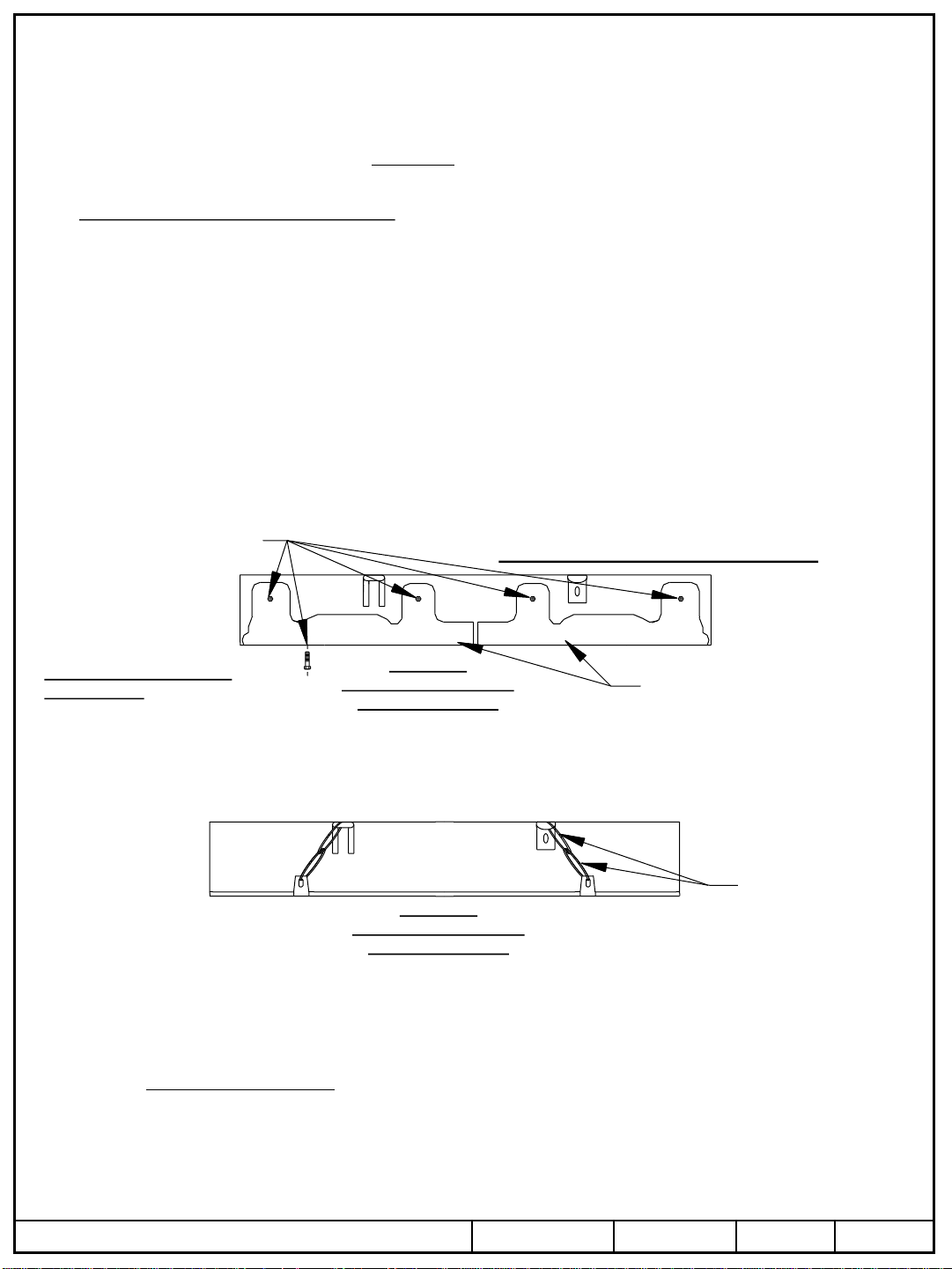

Instructions d’installation
Lexus GX470
Toyota 4Runner
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : F75155
Clés : ½ po,3/4 po,10 mm,12 mm,13 mm,17 mm
Mèche : AUCUNE
Autres : Cisaille, ruban adhésif
Remarque ! L’enlèvement de l’attelage d’origine est requis s’il est
présent. Dans ce cas, le carénage arrière doit être enlevé, puis
réinstallé.
Vers l’arrière du véhicule
Patte du
carénage
Ne pas excéder les spécifications du fabricant
de véhicules de remorquage, ou
Type d’attelage
Répartition de la charge
Capacité de charge
Montage à bille
Points d’accès au câblage : SUV1, SUV2
5
Trous d’accès
pour leviers à
écrou et blocs
Poids brut max. de
la remorque (lb)
7300 (3314 Kg) 730 (331 Kg)
6000 (2724 Kg) 600 (272 Kg)
Numéros de pièces:
75155
44548
70779
Poids max. au
timon (lb)
Écrous à souder
existants
Barre
d’impact
Emplacement du
boulonnage de la
patte du support.
Crochet de remorquage, enlever
et retourner au client.
Qté (6) Boulon hexagonal M12 x 1.25 x 40mm CL10.9
j
Qté (6) Rondelle conique 1/2 po
k
Qté (2) Boulon hexagonal M8 x 1.25 x 30mm CL10.9
l
Qté (2) Rondelle conique 3/8 po
m
FIGURE 2.
Pour TOYOTA seulement
Serrer les leviers à écrou 1/2” GR5 au couple de serrage de 50 lb-pi (68N*M).
Serrer toute la visserie M12 au couple de serrage de 68 lb-pi (92N*M).
Barre
d’impact
Serrer toute la visserie M8 au couple de serrage de 20 lb-pi (27N*M).
3 4
1
2
FIGURE 1.
1
n
o
p
q
2
Qté (2) Assemblage de levier à écrou ½ po-13
Qté (2) Boulon hexagonal ¼” (Non illustré)
Qté (2) Écrou à embase ¼” (Non illustré)
Qté (4) Attache de câble
Pour LEXUS – Voir page
suivante.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés
doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne
jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de
New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2006, 2007, 2008 Cequent Towing Products - Imprimé au Mexique
Feuille 3 de 6 N75155 08-16-11 Rev. F
Instructions d’installation
Lexus GX470
Toyota 4Runner
1.Enlever le crochet de remorquage et le support de connecteur électrique (si présent) du cadre de châssis du véhicule
et le remettre au client avec les attaches. Remarque : S’il est présent, débrancher le connecteur de câblage de la barre d’impact du véhicule. Enlever les deux supports de fils en plastique qui tiennent les fils du connecteur 7 voies, et le fil
de plastique au-dessus du longeron de châssis. On obtiendra ainsi le jeu nécessaire pour déplacer la fiche électrique.
2.Modèles TOYOTA 4RUNNER SEULEMENT. – Découper au besoin les pattes du carénage (deux côtés) à proximité du
bas de la barre d’impact. (Comme illustré à la figure 2, page 1).
3.Soulever l’attelage en position, en s’assurant que le connecteur 7 voies d'origine se trouve au-dessus de la traverse
tubulaire de l'attelage durant l'installation. Aligner les supports latéraux sur les trous existants du crochet de
remorquage à l'extrémité des longerons. Installer la visserie comme illustré. (Figure 1, page1)
4.Attacher avec du ruban adhésif un (1) bloc 1/4 x 1 x 3 po sur chaque levier à écrou. Insérer le levier à écrou dans les
fentes situées sur la barre d’impact. Installer un boulon hexagonal 1/2 po-13 et une rondelle conique 1/2 po comme
illustré. (Figure 1)
5.Placer le connecteur 7 voies dans le support de connecteur électrique fourni avec l’attelage. À l’aide de deux (2)
boulons hexagonaux ¼ po et leurs écrous à embase, fixer la fiche 7 voies dans le support de connecteur électrique sur
l’attelage.
Serrer tous les boulons de levier à écrou 1/2” GR5 au couple de 50 lb-pi (68N*M).
Serrer toute la visserie M8 au couple de 20 lb-pi (27N*M).
Serrer toute la visserie M12 au couple de 68 lb-pi (92N*M).
Boulons hex. existants,
M8 x 1.25
MODÈLES LEXUS SEULEMENT
Numéros de pièces :
75155
44548
70779
MODÈLES LEXUS GX470
SEULEMENT
FIGURE 3.
FACE ARRIÈRE DE LA
BARRE D’IMPACT
Support de carénage
qq
Attaches de câble,
FIGURE 4.
FACE ARRIÈRE DE LA
BARRE D’IMPACT
1.Enlever les six (6) boulons qui fixent les deux (2) supports de carénage. Remettre les supports de carénage et leurs
attaches au propriétaire du véhicule en vue d’une réinstallation éventuelle (si l’attelage est enlevé ultérieurement).
(Figure 3 ci-dessus)
2.Installer l’attelage en suivant les étapes 1, 3, 4 ci-dessus. L’étape 2 concerne le modèle Toyota 4Runner uniquement.
3.Installer les attaches de câble (4) (fig. 4 ci-dessous) à travers le support du pneu de secours (attacher à la barre
d’impact, et non au pneu de secours) en formant une large boucle. Faire passer les deux (2) attaches de câble
restantes à travers les pattes du carénage, puis la large boucle {attacher les deux (2) attaches de câble ensemble}.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher
tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés
doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne
jamais utiliser une torche pour découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des
systèmes d’attelage.
z 2006, 2007, 2008 Cequent Towing Products - Imprimé au Mexique
Feuille 4 de 6 N75155 08-16-11 Rev. F
similaire des 2 côtés
qq
Tuerca mariposa ¼” (No se muestra)

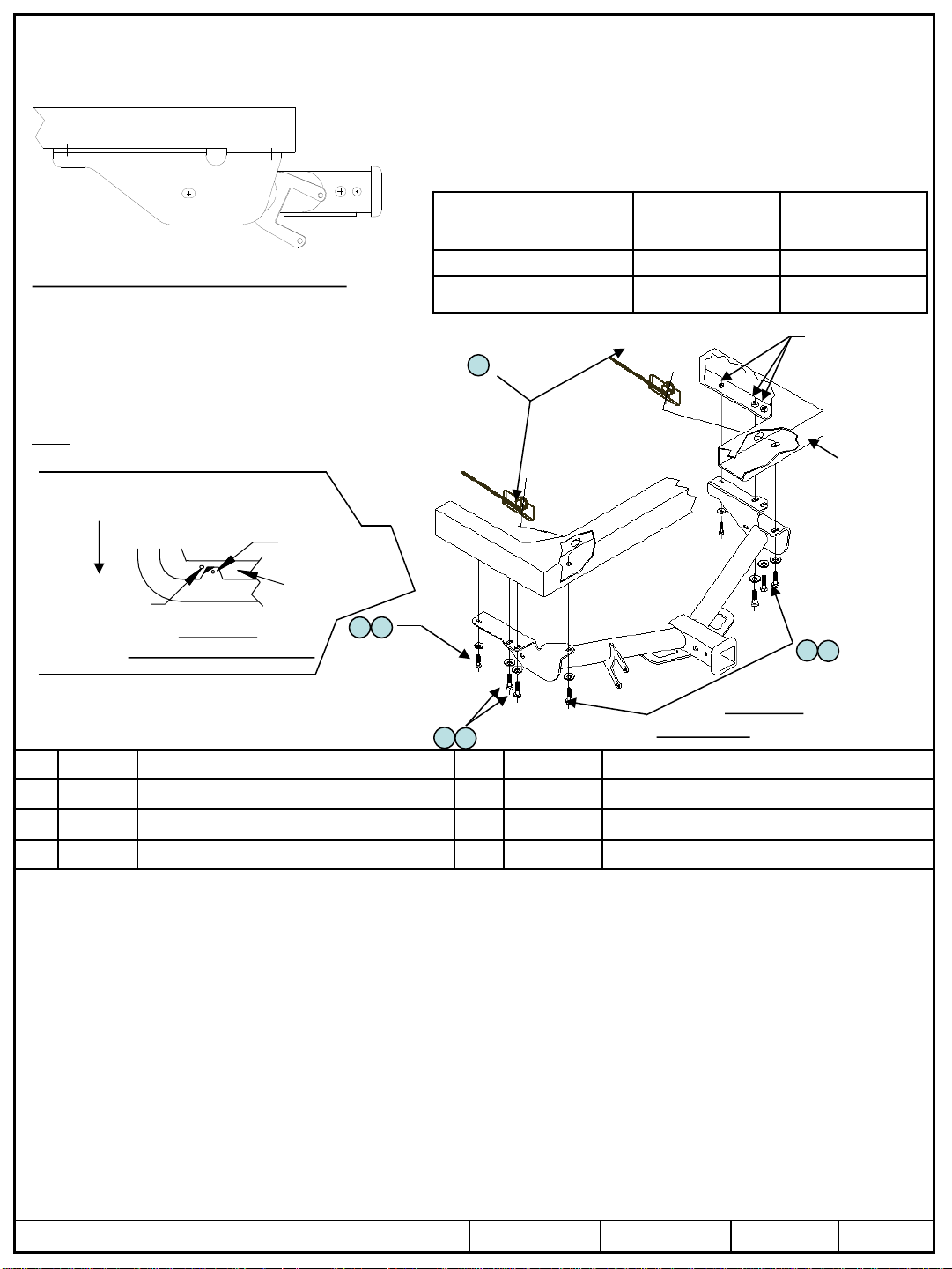

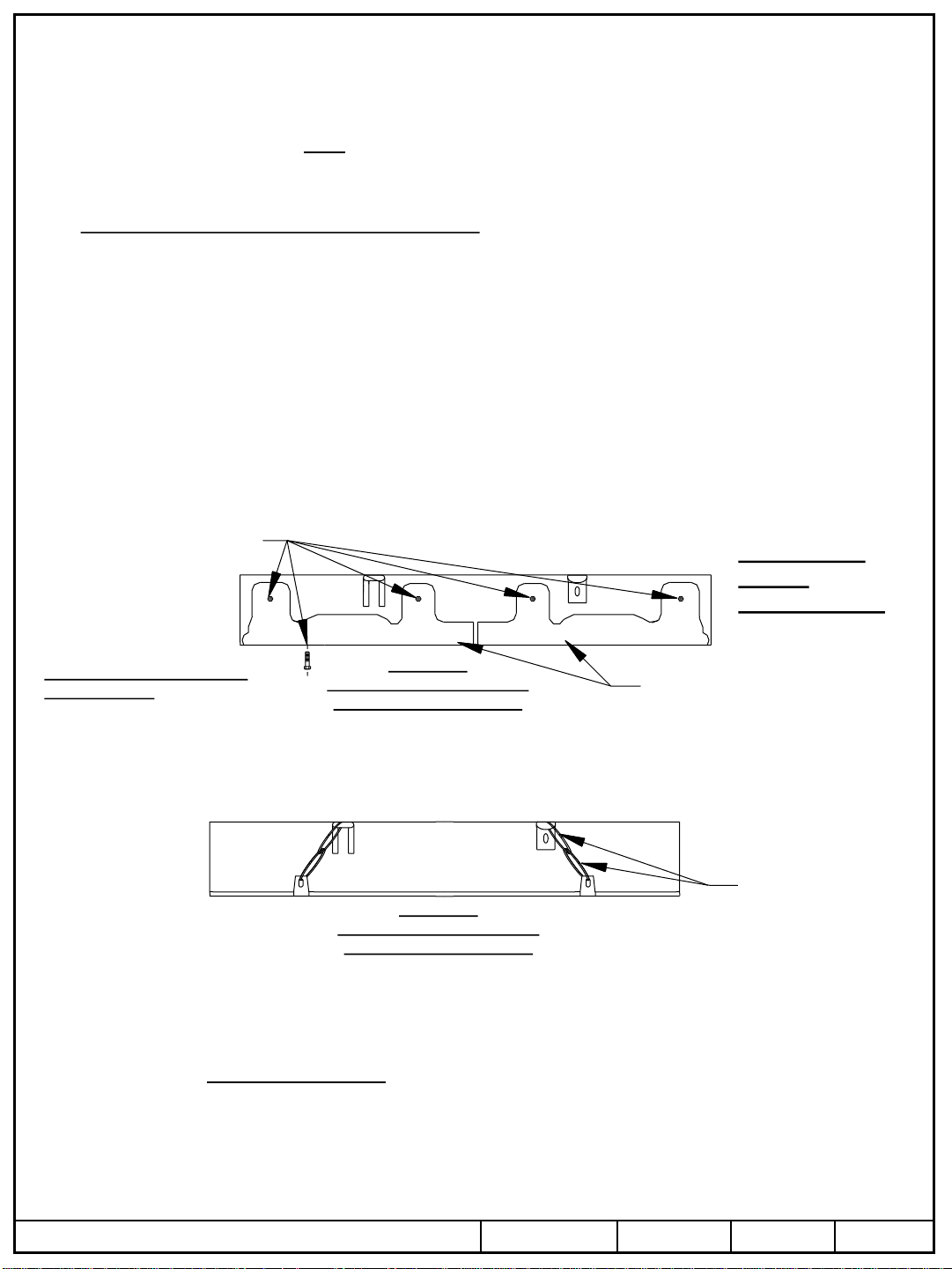

Instrucciones de instalación
Lexus GX470
Toyota 4Runner
Tipo de enganche
Distribuidor de peso
El enganche se muestra en la posición correcta
Equipo necesario:
Kit de tornillos: F75155
Llaves: 1/2”,3/4”, 10mm,12mm,13mm,17mm
Brocas de taladro: Ninguna
Otros: Tijeras para cortar metal, cinta
¡Nota! Se debe desmontar el enganche de fábrica, si está equipado.
Es necesario retirar y volver a instalar la placa protectora posterior.
Parte posterior
del vehículo
Lengüetas de la
placa protectora
Barra de impacto
Lengüeta de
soporte en puntos
de los pernos
Para TOYOTA únicamente
FIGURA 2.
3 4
Carga de peso
Montaje de bola
Ubicación del acceso al cableado: SUV1, SUV2
5
Números de partes:
75155
44548
70779
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Peso máximo bruto
del remolque (LB)
7300 (3314 Kg) 730 (331 Kg)
6000 (2724 Kg) 600 (272 Kg)
Orificios de acceso
para tuercas de
manija y bloques
Peso máximo de la
horquilla (LB)
Tuercas de soldar
existentes
Barra de
impacto
1
2
Gancho de remolque,
retire y devuelva al
cliente
Cant. (6) Perno hexagonal M12 x 1.25 x 40mm CL10.9
j
Cant. (6) Arandela cónica 1/2”
k
Cant.(2) Perno hexagonal M8 x 1.25 x 30mm CL10.9
l
Cant.(2) Arandela cónica 3/8”
m
Apriete todos los tornillos de la tuerca de manija 1/2” GR5 con una llave de torsión a 50 Lb.-pies (68N*M).
Apriete todos los tornillos M8 con una llave de torsión a 20 Lb.-pies (27N*M).
Apriete todos los tornillos M12 con una llave de torsión a 68 Lb.-pies (92N*M).
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un
enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los
orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York,
V.E.S.C. Regulación V-5 y SAE J684
z 2006, 2007, 2008 Cequent Towing Products - Impreso en México
1
2
n
o
p
q
Cant.(2) Ensambladura de tuerca de manija 1/2”-13
Cant.(2) Pernos hexagonales de ¼”(No se muestra)
Cant.(2) Tuerca mariposa ¼” (No se muestra)
Cant.(4) Amarre de cables
Hoja 5 de 6 N75155 08-16-11 Rev. F
Para LEXUS – Ver página siguiente
FIGURA 1.
Instrucciones de instalación
Lexus GX470
Toyota 4Runner
Números de partes:
75155
44548
70779
1.Quite el gancho de remolque y el soporte eléctrico (si está presente) del bastidor del vehículo y devuelva al
propietario con los tornillos. Nota: Si está presente, desconecte el soporte del conector del cableado que
se encuentra en la barra de impacto. Retire los dos retenedores de cable plástico que sostienen los cables
conectores de 7 vías, y el cable plástico encima del larguero del bastidor. Esto permitirá el movimiento
necesario para mover el enchufe eléctrico.
2.En vehículos TOYOTA 4RUNNER ÚNICAMENTE.- Recorte las lengüetas de la placa protectora (en ambos
lados) cerca de la base de la barra de impacto según sea necesario. (Como se muestra en la Figura 2.
Página 1).
3.Levante el enganche a su posición, cerciorándose de que el conector de fábrica de 7 vías esté por encima
del travesaño del enganche durante la instalación. Alinee los soportes laterales con los orificios del
gancho de remolque existentes al extremo de los largueros del bastidor. Instale los tornillos como se
muestra. (Figura 1. Página 1)
4.Pegue el bloque 1/4” x 1” x 3” a cada tuerca de manija. Inserte la tuerca de manija en las ranuras localizadas en la barra de impacto. Instale el perno hexagonal de 1/2”-13 y la arandela cónica de 1/2” como
se muestra. (Figura 1)
5.Coloque el conector de fábrica de 7 vías en el soporte eléctrico que se suministra en el enganche. Usando
(2) pernos hexagonales de ¼” y tuercas mariposa, instale el enchufe eléctrico de 7 vías al soporte eléctrico
en el enganche.
Pernos hexagonales
existentes, M8 x 1.25
Apriete todos los pernos de tuerca de manija de 1/2” GR5 con una llave de torsión a 50 Lb.-pies (68N*M).
Apriete todos los tornillos M8 con una llave de torsión a 20 Lb.-pies (27N*M).
Apriete todos los tornillos M12 con una llave de torsión a 68 Lb.-pies (92N*M).
VEHÍCULOS
LEXUS
ÚNICAMENTE
VEHÍCULOS LEXUS GX470
ÚNICAMENTE
COSTADO POSTERIOR DE
LA BARRA DE IMPACTO
FIGURA 3.
Soporte de la placa
protectora
qq
qq
FIGURA 4.
COSTADO POSTERIOR DE
LA BARRA DE IMPACTO
1.Retire los (6) pernos que sostienen los (2) soportes de la placa protectora. Regrese los soportes de la placa protectora
y los tornillos al propietario del vehículo para volver a instalar si el enganche se retira. (Figura 3. arriba)
2.Instale el enganche según los pasos 1, 3,4 arriba. El paso 2 es para la Toyota 4Runner únicamente.
3.Instale los amarres de cable con cremallera (4) (Fig. 4 abajo) a través del soporte de la llanta de repuesto (unido a la
barra de impacto, no a la llanta de repuesto) para crear un bucle grande. Introduzca los amarres de cable con
cremallera restantes (2) a través de las lengüetas de la placa protectora y luego a través del bucle grande {asegurando
los dos amarres de cable con cremallera juntos}.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o
bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o
accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
z 2006, 2007, 2008 Cequent Towing Products - Impreso en México
Hoja 6 de 6 N75155 08-16-11 Rev. F
Amarres de cable
con cremallera en
ambos lados
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
