Fascia
Toyota Highlander & Highlander Hybrid

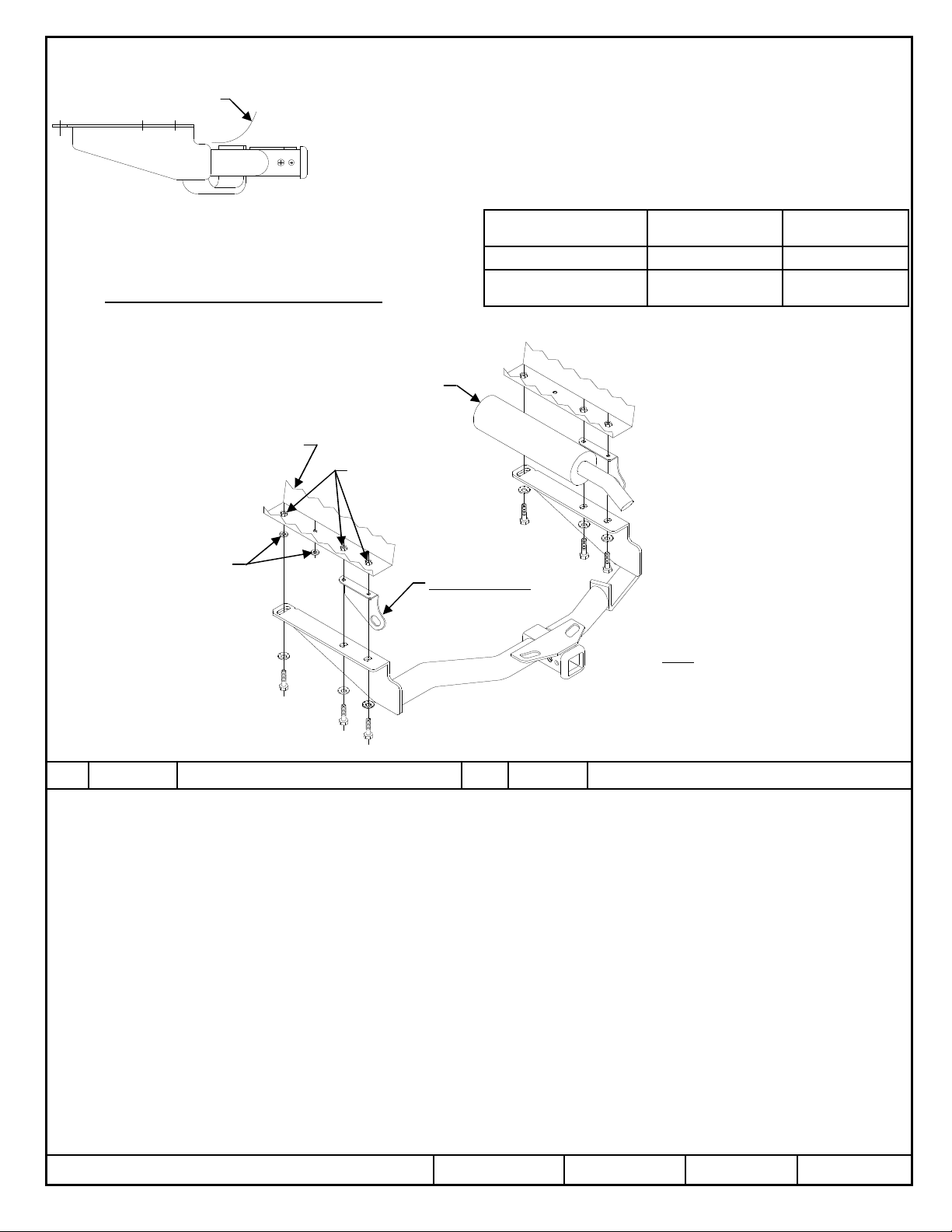

Hitch Shown In Proper Position
Equipment Required: Phillip’s head screwdriver
Fastener Kit: F75153
Wrenches: 14mm, 17mm
Drill Bits: None
Frame rail

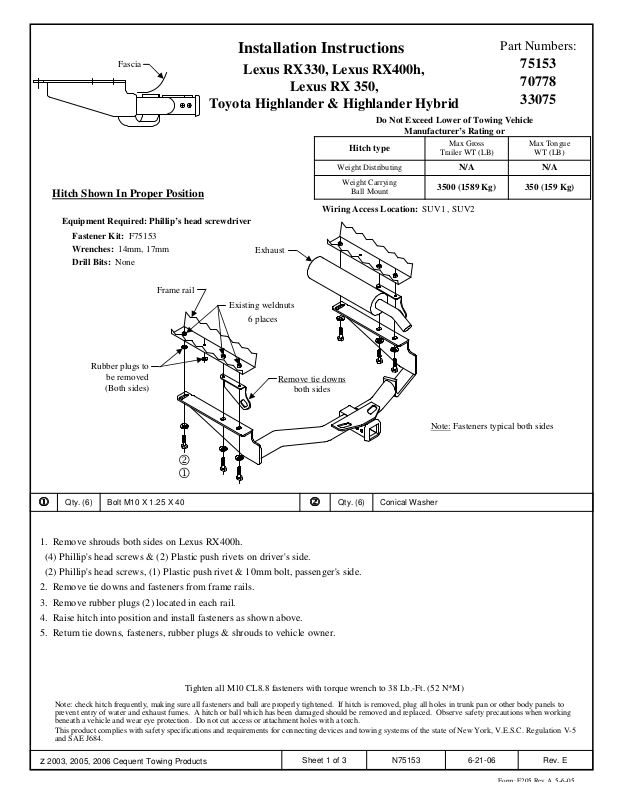

Installation Instructions
Lexus RX330, Lexus RX400h,
Lexus RX 350,
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1 , SUV2
Exhaust
Existing weldnuts
6 places
Trailer WT (LB)
Max Gross
Part Numbers:
75153
70778
33075
Max Tongue
WT (LB)
N/AN/A
350 (159 Kg)3500 (1589 Kg)
Rubber plugs to
be removed
(Both sides)
Remove tie downs
both sides
2
1
1111
Bolt M10 X 1.25 X 40Qty. (6)
1. Remove shrouds both sides on Lexus RX400h.
(4) Phillip's head screws & (2) Plastic push rivets on driver's side.
(2) Phillip's head screws, (1) Plastic push rivet & 10mm bolt, passenger's side.
2. Remove tie downs and fasteners from frame rails.
3. Remove rubber plugs (2) located in each rail.
4. Raise hitch into position and install fasteners as shown above.
5. Return tie downs, fasteners, rubber plugs & shrouds to vehicle owner.
2222
Note: Fasteners typical both sides
Conical WasherQty. (6)
Tighten all M10 CL8.8 fasteners with torque wrench to 38 Lb.-Ft. (52 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z
2003, 2005, 2006 Cequent Towing Products
Rev. E6-21-06N75153Sheet 1 of 3
Instructions d’installation
Form: F205 Rev A 5
-6-
05
Facade
Toyota Highlander & Highlander Hybrid
Attelage montré dans la position
appropriée
Équipement requis : Le tournevis principal de Phillip
Visserie : F75153
Clés : 14mm, 17mm
Mèche : Aucune
Longerons du chassis
Ecrous soudes
Lexus RX330, Lexus RX400h,
Lexus RX 350,
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur boule
Point d’accès au câblage : SUV1, SUV2
Silencieux
6 endroits
Poids brut max. de
la remorque (lb)
Numéros de pièces :
75153
70778
33075
Poids max. au timon
(lb)
N/AN/A
350 (159 kg)3500 (1589 kg)
Bouchons de caoutchoux
doit etre enleve
(chaque cote)
2
Enlever les crochets
d'attaches chaque cote
Remarque : Visserie similaire des deux côtés.
1
1111
Boulon M10 X 1.25 X 40mmQté (6)
2222
1. Sur la Lexus RX400h, Enlever les collecteurs d'air des deux côtés; quatre (4) vis a tete cruciforme et rivets en plastique du côtés
conductuer; deux (2) vis a tete cruciforme, un (1) rivet en plastique et boulon 10mm, Du côté passager.
2. Enlever les crochets d'attaches et la quincaillerie du chassis.
3. Enlever les deux bouchons de caoutchoux situe dans chacun des longerons.
4 Lever l'attelage en position et installez la quincaillerie comme indique ci-dessus.
5. Remettre les attaches d'arrimage, la visserie, les bouchons de caoutchouc et les collecteurs d'air au propriétaire du vehicule.
Rondelle coniqueQté (6)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
z
Serrer toute la visserie M10 CL8.8 au couple de serrage de 38 lb-pi. (52 N*M)
2003, 2005, 2006 Cequent Towing Products
Rev. E6-21-06N75153Feuille 2 de 3
Instrucciones de instalación
Placa protectora
Toyota Highlander y Highlander Hybrid
El enganche se muestra en la posición correcta
Equipo necesario: Destornillador de estrella
Kit de tornillos: F75153
Llaves: 14mm, 17mm
Brocas de taladro: Ninguna
Larguero del bastidor
Lexus RX330, Lexus RX400h,
Lexus RX 350,
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Distribuidor de peso
Carga de peso
Montaje de bola
Ubicación del acceso al cableado: SUV1 , SUV2
Escape
Tuercas de soldar
existentes
6 lugares
Peso máximo bruto
del remolque (LB)
Números de partes
75153
70778
33075
Peso máximo de
la horquilla (LB)
N/AN/A
350 (159 Kg)3500 (1589 Kg)
:
Los tapones de
hule se deben
quitar (ambos
lados)
Retire los amarres
ambos lados
Nota: Tornillos iguales en ambos lados
2
1
1111
1. Quite las cubiertas en ambos lados del Lexus RX400h.
(4) tornillos de estrella y (2) remaches plásticos de presión en el costado del conductor.
(2) tornillos de estrella, (1) remache plástico de presión y un perno de 10mm, en el costado del pasajero.
2. Quite los amarres y los tornillos de los largueros del bastidor.
3. Retire los tapones de hule (2) localizados en cada larguero.
4. Levante el enganche a su posición e instale tornillos como se muestra arriba.
5. Devuelva los amarres, tornillos, tapones de hule y cubiertas al propietario del vehículo.
Perno M10 X 1.25 X 40Cant. (6)
2222
Arandela cónicaCant. (6)
Apriete todos los tornillos M10 CL8.8 con una llave de torsión a 38 Lb.-pies (52 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
z
2003, 2005, 2006 Cequent Towing Products
Rev. E6-21-06N75153Hoja 3 de 3
