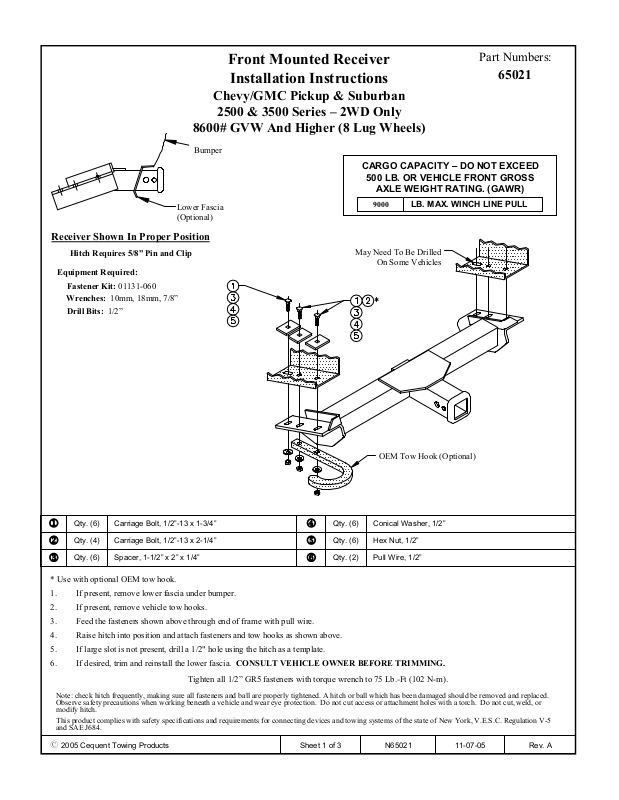

Draw-Tite 65021 User Manual [en, es, fr]

8600# GVW And Higher (8 Lug Wheels)

Bumper

Lower Fascia
(Optional)

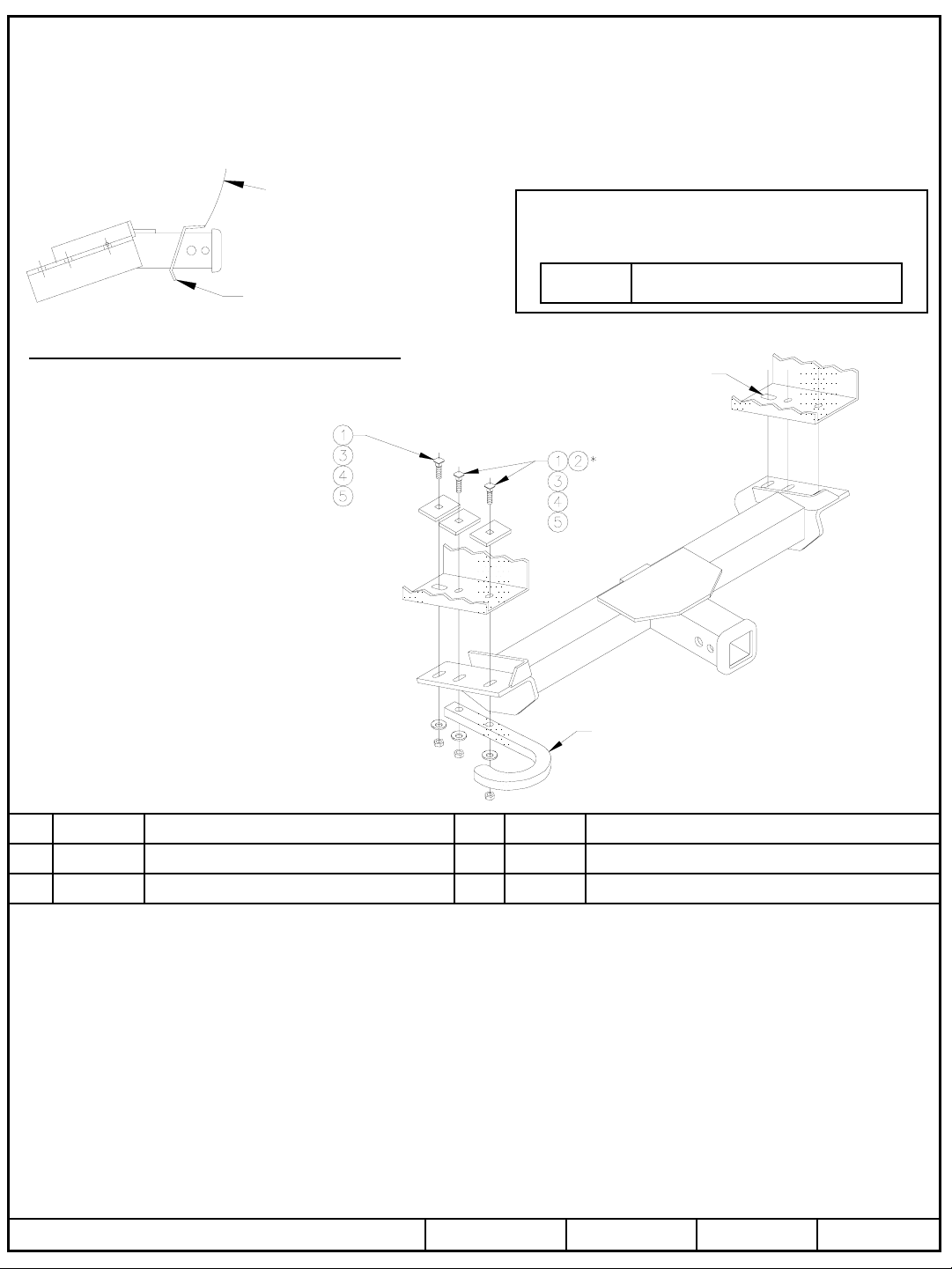

Receiver Shown In Proper Position

Hitch Requires 5/8” Pin and Clip

Equipment Required:

Fastener Kit: 01131-060
Wrenches: 10mm, 18mm, 7/8”
Drill Bits: 1/2”

Front Mounted Receiver

Installation Instructions

Chevy/GMC Pickup & Suburban

2500 & 3500 Series – 2WD Only

CARGO CAPACITY – DO NOT EXCEED

500 LB. OR VEHICLE FRONT GROSS

AXLE WEIGHT RATING. (GAWR)

9000

May Need To Be Drilled

On Some Vehicles

Part Numbers:

65021

LB. MAX. WINCH LINE PULL

OEM Tow Hook (Optional)

1

2

3

* Use with optional OEM tow hook.

1. If present, remove lower fascia under bumper.

2. If present, remove vehicle tow hooks.

3. Feed the fasteners shown above through end of frame with pull wire.

4. Raise hitch into position and attach fasteners and tow hooks as shown above.

5. If large slot is not present, drill a 1/2" hole using the hitch as a template.

6. If desired, trim and reinstall the lower fascia. CONSULT VEHICLE OWNER BEFORE TRIMMING.

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. A hitch or ball which has been damaged should be removed and replaced.
Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch. Do not cut, weld, or
modify hitch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

Carriage Bolt, 1/2”-13 x 1-3/4”Qty. (6)

Carriage Bolt, 1/2”-13 x 2-1/4”Qty. (4)

Spacer, 1-1/2” x 2” x 1/4”Qty. (6)

Tighten all 1/2” GR5 fasteners with torque wrench to 75 Lb.-Ft (102 N-m).

4

5

6

z 2005 Cequent Towing Products

Conical Washer, 1/2”Qty. (6)

Hex Nut, 1/2”Qty. (6)

Pull Wire, 1/2”Qty. (2)

Rev. A11-07-05N65021Sheet 1 of 3

Récepteur à montage sur l’avant

Instructions d’installation

Pickup Chevy/GMC et Suburban

Séries 2500 et 3500– 2WD seul.

8600# GVW et supérieur (roues 8 écrous)

Pare-chocs

Carénage inférieur
(en option)

Récepteur montré dans la position appropriée

L’attelage nécessite une cheville 5/8 po et une agrafe

Équipement requis :

Visserie : 01131-060
Clés : 10 mm, 18 mm, 7/8 po
Méche : 1/2 po

Numéro de pièce :

65021

CAPACITÉ DE CHARGE – NE PAS DÉPASSER

500 LB (227 KG) OU LE POIDS TECHNIQUE

MAXIMAL SOUS ESSIEU DU VÉHICULE (GAWR)

Force max. exercée sur le câble de treuil9 000 lb (4 086 kg)

À percer sur

certains véhicules

Crochet de remorquage d’origine (option)

1

2

3

* Utilisation avec le crochet de remorquage d’origine en option.

1. S’il est présent, enlever le carénage inférieur sous le pare-chocs.

2. S’il y a lieu, enlever les crochets de remorquage du véhicule.

3. À l’aide d’un fil de tirage, faire passer la visserie dans le bout du cadre de châssis.

4. Soulever l’attelage en position et installer la visserie et les crochets, comme illustré ci-dessus.

5. Si une large fente n’est pas présente, percer un trou de 1/2 po en se servant de l'attelage comme gabarit.

6. Si on le souhaite, découper et réinstaller le carénage inférieur. CONSULTER LE PROPRIÉTAIRE DU VÉHICULE AVANT DE

DÉCOUPER.

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Un attelage ou bille endommagés doivent
être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ne pas découper, souder ni modifier l’attelage.

Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage

Boulon de carrosserie, 1/2-13 x 1-3/4 poQté (6)

Boulon de carrosserie, 1/2-13 x 2-1/4 poQté (4)

Espaceur, 1-1/2 x 2 x 1/4 poQté (6)

Serrer toute la visserie 1/2 po GR5 avec un couple de serrage de 75 lb-pi (102 N-m).

4

5

6

z 2005 Cequent Towing Products

Rondelle conique, 1/2 poQté (6)

Écrou hexagonal, 1/2 poQté (6)

Fil de tirage, 1/2 poQté (2)

Rev. A11-07-05N65021Feuille 2 de 3
