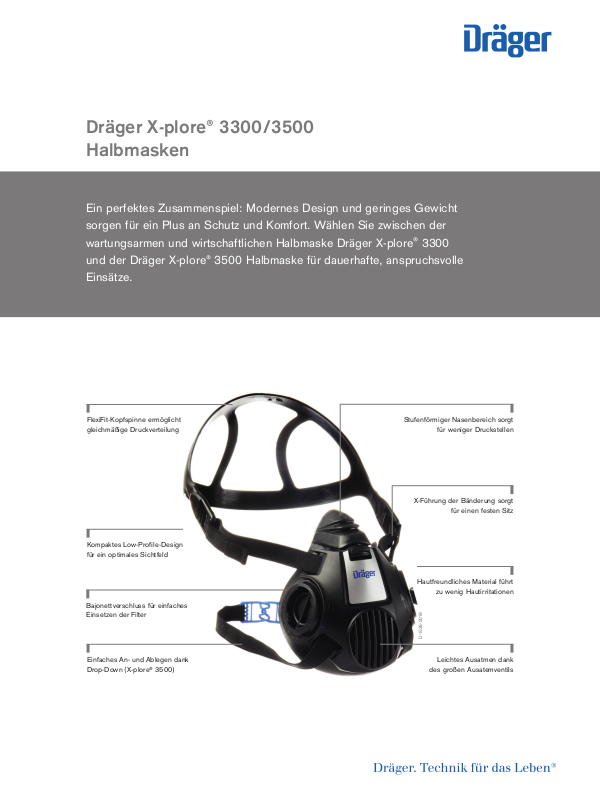

Dräger X-plore 3300, X-plore3500 User Manual [de]

Dräger X-plore® 3300/3500

D-1526-2018

FlexiFit-Kopfspinne ermöglicht
gleichmäßige Druckverteilung

X-Führung der Bänderung sorgt

für einen festen Sitz

Stufenförmiger Nasenbereich sorgt

für weniger Druckstellen

Hautfreundliches Material führt

zu wenig Hautirritationen

Leichtes Ausatmen dank

des großen Ausatemventils

Kompaktes Low-Profile-Design
für ein optimales Sichtfeld

Einfaches An- und Ablegen dank
Drop-Down (X-plore® 3500)

Bajonettverschluss für einfaches
Einsetzen der Filter

Halbmasken

Ein perfektes Zusammenspiel: Modernes Design und geringes Gewicht
sorgen für ein Plus an Schutz und Komfort. Wählen Sie zwischen der
wartungsarmen und wirtschaftlichen Halbmaske Dräger X-plore® 3300
und der Dräger X-plore® 3500 Halbmaske für dauerhafte, anspruchsvolle
Einsätze.

02 | Dräger X-plore® 3300/3500

Produktvorteile

Zweifilter-Atemschutzhalbmaske

‒ Dräger-spezifischer Bajonett-Anschluss (Zweifiltersystem)
‒ Maskenkörper aus Soft-TPE oder DrägerFlex Material (silikonfrei)
‒ kombinierbar mit X-plore Bajonett-Filtern

Komfortabel: Einfaches Atmen durch geringen Widerstand

Das innovative Design der Atemschutzmasken sorgt für leichtes und angenehmes Atmen. Eine große Öffnung
am Ausatemventil hält den Widerstand niedrig. Die Stufenform im Nasenbereich gewährleistet eine optimale
Druckverteilung. Ebenso ermöglicht das Material der Masken ein komfortables Tragen: Besonders die Maske
X-plore 3500 ist dank eines Maskenkörpers aus DrägerFlex-Material sehr hautfreundlich und anschmiegsam.
Erstklassiger Tragekomfort wird mit hervorragender Widerstandsfähigkeit kombiniert.

Passgenau: Optimaler Sitz auf jedem Gesicht

Die seitliche Positionierung der Filter und die flache Bauform der Masken sorgen für ein erstklassiges Sichtfeld
und eine gute Passform auch beim Einsatz unter Schutzvisieren. Die Dräger FlexiFit-Kopfspinne unterstützt
dieses angenehme Tragegefühl. Maßgeblich dafür sind das anschmiegsame Material und die ergonomische
Form. Dadurch sitzt die Maske exzellent auf jedem Kopf. Selbst unter Helmen ist die Kopfspinne kaum zu
spüren und das An- und Ablegen ist dank dieser Konstruktion ausgesprochen einfach, ohne Einklemmen der
Haare. Die spezielle Maskenbänderung mit der X-Führung (über Kreuz) ist sehr leicht einzustellen, sorgt für
eine optimierte Gewichts- und Kraftverteilung und somit für ein angenehmes Tragen. Darüber hinaus bieten die
drei Maskengrößen (S, M, L) einen optimalen Sitz auf jedem Gesicht.

Sicher: Innovative Produkteigenschaften für optimale Sicherheit

Die Dräger Halbmasken zeichnen sich durch eine hochwertige Verabeitung aus, die zur Sicherheit des
Trägers beiträgt. Beispielsweise hält das Ventil durch seine Stufenform besonders dicht. Die spezielle
Gestaltung des flexiblen Nasenbereiches sorgt dazu für einen extradichten Sitz und eine gute Passform auch
mit Sicherheitsbrille. Die Dräger X-plore 3300 und 3500 sind mit zwei seitlichen Bajonettanschlüssen für die
Verwendung der umfangreichen Dräger X-plore Bajonett-Filterserie ausgerüstet. Auch damit wird für höchste
Sicherheit gesorgt: Beide Filter lassen sich intuitiv einsetzen, eine falsche Montage ist praktisch unmöglich.

Einfach: Verbessertes Produktdesign für bequeme Handhabung

Beide Masken werden aus so wenig Teilen wie möglich zusammengesetzt. Dies bietet den Vorteil, dass
die Reinigung einfach und in kurzer Zeit möglich ist. Weder bei der Handhabung noch beim Zusammen­und Auseinanderbau der Atemschutzmasken sind spezielle Vorkenntnisse nötig. Die Dräger X-plore 3500
hat zudem ein Drop-Down-Bänderungssystem. Dies bedeutet, dass sich durch das einfache Öffnen
des Nackenverschlusses die Maske abnehmen lässt, ohne z. B. den Helm abzusetzen. Ist die Maske in
Bereitschaftsposition, bleibt sie mit der Innenseite am Körper und ist so vor Verschmutzung geschützt.

Dräger X-plore® 3300/3500 | 03

Produktvorteile

Das passende Set für Ihre Anwendung

Es stehen Ihnen drei vorgefertigte Sets inklusive X-plore 3000 Halbmaske und zwei Filtern zur Verfügung,
damit Sie alles für Ihre Tätigkeit zusammenhaben. Für Arbeiten in staubiger Umgebung empfehlen wir unser
Set für Staubarbeiten. Das Set für Chemiearbeiten eignet sich für Arbeiten mit Chemikalien, Dämpfen und
verschiedenen Partikeln bei Tätigkeiten wie z. B. Probenahmen, Anmischen oder Reinigung. Zum Lackieren
sowie für Reinigungs- und Vorbereitungsarbeiten mit organischen Chemikalien und flüssigen oder festen
Partikeln ist das Lackiererset die richtige Wahl.

Details

D-109470-2013

Dräger X-plore® 3000 Lackierer-Set Dräger X-plore® 3000 Chemiearbeiterset Dräger X-plore® 3000 Handwerker-Set

D-1523-2018

X-plore® 3500 Nackenverschluss

D-2724-2018

D-2725-2018

04 | Dräger X-plore® 3300/3500

Systemkomponenten

D-2710-2018

Dräger X-plore® Bajonett

Die innovative Dräger X-plore® Bajonettfilterserie ist für eine Vielzahl an
Anwendungen konzipiert. Sie verbindet modernes Design mit niedrigem
Atemwiderstand. Durch die seitliche Positionierung der Bajonettfilter
an einer Atemschutzmaske wird ein breites und ungestörtes Sichtfeld
ermöglicht.

Dräger X-pect® 8100 Überbrillen

D-33519-2009

D-33520-2009

Die Überbrillen Dräger X-pect® 8100 sind das klassische Modell für
Besucher und eine Vielzahl von Anwendungen. Die Überbrillen bieten
ein großes Sichtfeld und sind für die Kombination mit der persönlichen
Korrekturbrille geeignet. Darüber hinaus sind sie optimal mit anderer
persönlicher Schutzausrüstung, wie z. B. Halbmasken, kombinierbar.

Dräger X-pect® 8200 / 8300 Schutzbrillen

Optimale Passform und hoher Komfort: Dräger X-pect® 8200 und 8300
Schutzbrillen. Jedes Modell hat spezielle Eigenschaften, wie flache
und flexible Bügel, um sich individuell an die Kopfform anzupassen.
Die Dräger Schutzbrillen bieten eine lange Lebensdauer dank der
hochwertigen Materialien und sind optimal mit anderer persönlicher
Schutzausrüstung, wie z.B. Halbmasken, kombinierbar.

Dräger X-pect® 8500 Vollsichtbrillen

Die Vollsichtbrillen Dräger X-pect® 8500 stehen für Premium­Augenschutz mit leichten Materialien und optimalem Sitz mit
persönlicher Korrekturbrille. Eine geschlossene Dichtlinie zwischen
Brille und Gesicht ermöglicht einen Rundumschutz. Zusätzlich sind die
Vollsichtbrillen sehr robust und sind optimal mit anderer persönlicher
Schutzausrüstung, wie z. B. Halbmasken, kombinierbar.

D-6605-2011

Verwandte Produkte

ST-976-2008

Dräger X-plore® 3300/3500 | 05

Dräger X-plore® 4700

Dräger X-plore® 4700 ist die robuste Halbmaske für höchste Ansprüche
mit exzellentem Tragekomfort und erstklassigem Dichtsitz. Durch eine
breite Filterpalette gegen Gase, Dämpfe und Partikel eignet sie sich
optimal für den Einsatz in Industrie und Handwerk.

06 | Dräger X-plore® 3300/3500

Technische Daten

Maskenkörper

Größen Klein (S), Mitttel (M), Groß (L)
Gewicht ca. 95 g
Zulassungen CE-zertifiziert (EN 140)
Wartung/Reparatur
Extras

Dräger X-plore® 3300: Soft-TPE – hautfreundlich, weich,
angenehm zu tragen, transluzent-grau
Dräger X-plore® 3500: DrägerFlex – sehr hautfreundlich,
erstklassiger Tragekomfort, robust, schwarz

Ersatzteile erhältlich für Dräger X-plore® 3500
Bei jeder Dräger X-plore® 3500: Bänderung mit praktischem
Nackenverschluss

Bestellinformationen

Halbmaske Dräger X-plore® 3300

Halbmaske Dräger X-plore® 3500

Sets

Größe S R 55 331
Größe M R 55 330
Größe L R 55 332
Größe S R 55 351
Größe M R 55 350
Größe L R 55 352
Lackierer-Set: Dräger X-plore® 3300
(Größe M) + 2 Filter A2 P3 RD
Chemiearbeiter-Set: Dräger X-plore® 3300
(Größe M) + 2 Filter A1B1E1K1 Hg P3 RD
Handwerker-Set für Staubarbeiten:
Dräger X-plore® 3500 (Größe M)
+ 2 Filter Pure P3 R
Bajonett-Verschluss-Kappe
(für Druckabfallprüfungen)
Tragedose ›Wikru‹ RM 07 000

R 57 793

R 57 794

R 56 960

AG 02 460Zubehör

Notizen

Dräger X-plore® 3300/3500 | 07
