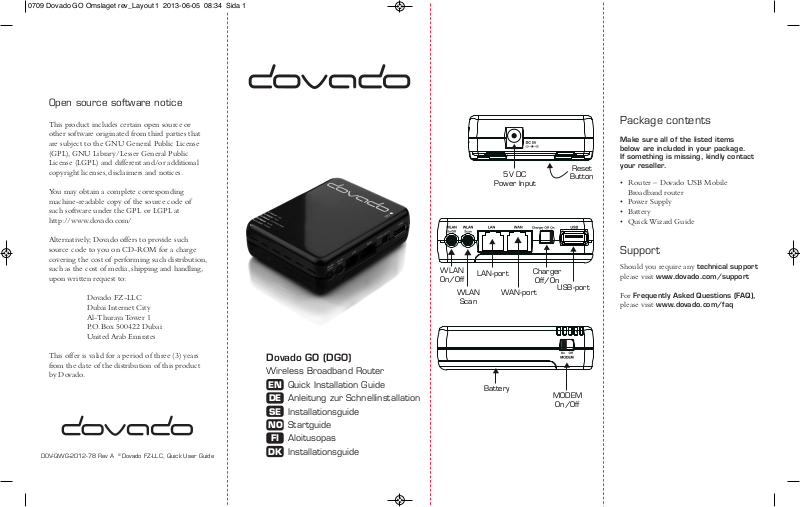

Dovado GO User Manual

USB-port

Charger

Off/On

MODEM

On/Off

Battery

LAN-port

WLAN
On/Off

WLAN

Scan

5V DC

Power Input

Reset

Button

WAN-port

0709 Dovado GO Omslaget rev_Layout 1 2013-06-05 08:34 Sida 1

Open source software notice

This product includes certain open source or
other software originated from third parties that
are subject to the GNU General Public License
(GPL), GNU Library/Lesser General Public
License (LGPL) and different and/or additional
copyright licenses, disclaimers and notices.

You may obtain a complete corresponding
machine-readable copy of the source code of
such software under the GPL or LGPL at
http://www.dovado.com/

Alternatively; Dovado offers to provide such
source code to you on CD-ROM for a charge
covering the cost of performing such distribution,
such as the cost of media, shipping and handling,
upon written request to:

Dovado FZ-LLC
Dubai Internet City
Al-Thuraya Tower 1
P.O. Box 500422 Dubai
United Arab Emirates

This offer is valid for a period of three (3) years
from the date of the distribution of this product
by Dovado.

DOV-QWG-2012-78 Rev A © Dovado FZ-LLC, Quick User Guide

Dovado GO (DGO)

Wireless Broadband Router

Quick Installation Guide

EN

Anleitung zur Schnellinstallation

DE

Installationsguide

SE

Startguide

NO

Aloitusopas

FI

Installationsguide

DK

Package contents

Make sure all of the listed items
below are included in your package.
If something is missing, kindly contact
your reseller.

• Router – Dovado USB Mobile
Broadband router

• Power Supply

• Battery

• Quick Wizard Guide

Support

Should you require any technical support
please visit www.dovado.com/support

For Frequently Asked Questions (FAQ),
please visit www.dovado.com/faq

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 1

EN

4

Set Password

t is recommended that you now change the default password for the

I

outer configuration pages.Type in the new password and confirm it,

r

hen click on

t

5

Wireless LAN

If you do not have any devices using Wireless LAN, choose disable for the
Wireless LAN option, and then click on
the encryption page). If you have a device using wireless LAN, enable
Wireless LAN. You can also change the SSID, which is displayed in the
client when a network search is performed.When you are done, click on

Next to continue.

6

Encryption

The encryption is enabled by default in order to restrict access of wireless
devices onto your private network. The passphrase key can be found on
a label on the router. The passphrase is required on all WiFi devices to
access your network. If desired, you can disable the encryption and
change the password. Click

7

Configure Internet

This section configures the mobile USB modem you are to use with the
router. If the SIM card which you are using from your mobile operator
came with a PIN code, then enter it into the
In order for the router to successfully establish an Internet connection via
your mobile operator, you will require the Access Point Name (APN)
as provided by your operator. If you are uncertain what your APN is, then
contact your mobile operator or check your USB modem manual.

Next t

o continue.

Next to continue (this will skip

Next to continue.

PIN Code field.

8

Restart

You have now finished the installation. Click on Close to save the
changes and the router will restart in order for the changes to take effect.

The Reset Button

The location of the Reset Button is at the bottom of the router. If you
need to erase all the inserted parameters and password, along with
restoring the factory default settings, then hold down the reset button
for approximately 8 seconds.

Web Manual

Please be advised that the reference manual for this
Dovado product is available in digital format in
your router’s login menu.

On every page in the router’s User Interface, you will see this icon.
Click it, and you will be directed to the appropriate chapter in the
reference manual automatically for further information and guidance.

2

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 2

DE

Der mit »On/Off/Charger« gekennzeichnete Schalter hat

rei Funktionen:

d

On: Router ist eingeschaltet und betriebsbereit (externe Stromversor-

gung oder interne Batterie).

Off: Router ist ausgeschaltet.
Charger: Ermöglicht es, (beispielsweise) ein Mobiltelefon über den

USB-Anschluss zu laden. HINWEIS: Die Router-Funktion kann
während des Ladevorgangs NICHT genutzt werden.

m Fehlbedienungen zu vermeiden, sind alle anderen Schalter und Taster

U
standardmäßig deaktiviert. Sie können manuell über die Web-Schnittstelle des
Routers aktiviert werden. Eine Anleitung hierzu finden Sie im Web-Handbuch.

1

Anleitung zur Schnellinstallation

Das Dovado router ermöglicht Ihnen den drahtlosen Zugriff
auf das Internet. Zusätzlich zu Ihr router benötigen Sie einen
Computer. Die Konfiguration ist einfach mit einem herkömmlichen
Internet-Browser möglich.

Hardware-Installation

Bevor Sie mit der Installation beginnen, schließen Sie die notwendige
Hardware an:

1. Stecken Sie das USB-Modem in den Router.

2. Das Netzteil für die Stromversorgung in eine Steckdose stecken, das
Kabel gleichzeitig an die PWR-Buchse.

3. Hinweis! Das USB-Modem darf während des Betriebs nicht
ausgetauscht oder abgenommen werden. Sollte das Modem abgenommen
werden, die Stromversorgung Ihr router immer vorher abschalten.

4. Wenn Sie mit Ihrem Rechner eine Verbindung über Funknetz
(WLAN) herstellen wollen, suchen Sie bitte nach einem Netzwerk
namens "DOVADO-XXXXX" (wobei "XXXXX" für eine bestimmte
einmalige Zeichenkombination steht). Die Anmeldeinformationen
einschließlich Passphrase (WLAN-Schlüssel) finden Sie auf einem
Etikett direkt am Router.

5. Wenn Sie Ihren Rechner über ein Ethernet-Kabel mit dem Router
verbinden wollen, dann müssen Sie das Kabel an den
des Routers anschließen.

LAN-Anschluss

2

Konfiguration von Ihr router

Ist Ihr Computer über Ethernet- Kabel oder Wireless LAN mit
das router verbunden, öffnen Sie Ihren Internet­Browser, und rufen Sie folgende:

Address: http://192.168.0.1/
Username: admin
Password: password

Durch Anklicken von
Informationen zu Ihrem router beinhaltet.

3

Vereinfachte Konfiguration (Wizard)

Gehen Sie auf Home, und klicken Sie auf den Link Start Wizard, um
die vereinfachte Installation zu starten. Es öffnet sich ein neues Fenster.
Befolgen Sie die nachstehenden Schritte, um die Installation abzuschließen.
Das Welcome-Fenster zeigt alle Schritte an und führt Sie durch die
Installation. Auf

Login gelangen Sie zur Website, die sämtliche

Weiter klicken, um fortzufahren.

3

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 3

DE

4

Passwort ändern

Wir empfehlen Ihnen, dass Sie das von uns vorgegebene Passwort in Ihr

igenes Passwort ändern. Geben Sie Ihr neues Passwort ein, und bestätigen

e
Sie dieses mit Confirm.Auf

5

Wireless LAN (drahloses Netzwerk)

Falls Ihr Computer über kein drahloses Netzwerk (Wireless LAN) verfügt,
klicken Sie auf Disable und anschließend auf W
Verschlüsselung/Kryptierung wird übersprungen).Verfügt Ihr Gerät über
Wireless LAN, aktivieren Sie dieses. Sie können den SSID Namen ändern.
Dieser Name wird während der Suche nach einem drahtlosen Netzwerk
angezeigt.Wenn Sie damit fertig sind, klicken Sie auf
fortzufahren.

6

Encryption (Verschlüsselung/Kryptierung)

Die Verschlüsselung ist standardmäßig aktiviert, um den Zugriff drahtloser
Geräte auf Ihr privates Netzwerk zu begrenzen. Den Netzwerkschlüssel
finden Sie auf einem Aufkleber auf dem Router. Alle WLAN-Geräte
be nötigen diesen Schlüssel, um auf Ihr Netzwerk zugreifen zu können.
Bei Bedarf kann die Verschlüsselung aufgehoben und das Passwort
geändert werden. Zum Fortfahren auf Weiter klicken.

7

Internet Konfiguration

In diesem Abschnitt wird das USB-Modem konfiguriert, das Sie zusammen
mit Ihrem router verwenden möchten. Hat die SIM-Karte, die Sie von
Ihrem Provider erhalten haben, einen PIN Code, geben Sie diesen ggf. in
das Feld PIN Code ein. Damit Ihr router den Internet-Zugang über
Ihren Provider erfolgreich herstellen kann, ist der von Ihrem Provider zur
Verfügung gestellte
sich bezüglich Ihres APN unsicher sind, wenden Sie sich an Ihren
Provider oder schlagen Sie im Handbuch für das USB-Modem nach.

eiter

W

klicken, um fortzufahren.

eiter

(die Seite für die

Weiter, um

Access Point Name (APN) erforderlich. Falls Sie

8

Neustart (Restart)

Nachdem Sie die Installation abgeschlossen haben, klicken Sie auf

Schliessen, um die Änderungen zu speichern. Ihr router führt einen

Neustart durch, um die eingegebenen Änderungen zu aktivieren.

Die Reset-Taste

Die Reset-Taste befindet sich auf der Unterseite des Routers. Um alle
eingegebenen Daten und das Passwort zu löschen und den Router auf
die werkseitigen Einstellungen zurückzusetzen, die Reset-Taste etwa 8
Sekunden lang gedrückt halten.

Web Manual

Die Bedienungsanleitung für dieses Dovado-Produkt
ist nur in digitaler Form über das Login-Menü Ihres
Routers verfügbar.

In der Benutzerschnittstelle des Routers sehen Sie auf jeder Seite
dieses Icon. Wenn Sie darauf klicken, gelangen Sie automatisch in
das entsprechende Kapitel der Bedienungsanleitung, wo Sie weitere
Informationen und Anweisungen finden.

4

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 4

SE

On/Off/Charger-reglaget har tre funktioner;

On - Routern är på och funktionell, antingen via strömförsörjning eller batteri.

Routern är avstängd.

Off ­C

O

F
avaktiverade som standard och kan aktiveras manuellt genom routerns
webbgränssnitt. Instruktioner finns tillgängliga i Webmanualen.

Med en Dovado-router har du tillgång till Internet via mobilt
bredband eller via en fast anslutning såsom ADSL/KabelTV.
Förutom din router behöver du en dator vid installationen
och konfigureringen. För att konfigurera din router använder
du en webbläsare som exempelvis Internet Explorer.

Installation av hårdvara

Innan du kan börja konfigurera din router, så måste du ansluta nödvändig
hårdvara;

1. Anslut USB-modemet till routern.

2. Anslut strömförsörjningsaggregatet till ett vägguttag och till

3. Observera att du aldrig skall ta bort USB-modemet från din router när

4. Om du ansluter din dator via Wireless LAN, sök efter det trådlösa

5. Om du ansluter din dator till routern via en Ethernet-kabel, anslut

Låter dig ladda (t.ex.) en mobiltelefon från USB-porten.

harger

–

BS: Routern kommer INTE att vara funktionell i detta läge.

ör att undvika eventuella misstag är alla övriga reglage och knappar

1

Konfigurera din router

anslutningen märkt på din router.

den är påslagen. Koppla alltid ur strömmen ur din router innan du tar
bort USB-modemet.

nätverket med namn “DOVADO-XXXXX”, där XXXXX är en unik
kombination tecken. Dessa uppgifter, tillsammans med lösenord, finns
tillgängliga på en etikett på din router.

kabeln till routerns

LAN-port.

2

Logga in på routern

När du anslutit datorn till din router med en nätverkskabel
eller via det trådlösa nätverket så startar du din webb­läsare och skriver in följande:

Address: http://192.168.0.1/
Username: admin
Password: password

Klicka därefter på
information om din router.

3

Förenklad konfigurering (Wizard)

Gå till Home och klicka sedan på Start Wizard-länken för att starta den
förenklade konfigureringen. Ett nytt fönster öppnas, följ därefter stegen
enligt nedan för att slutföra installationen.
Välkommen-sidan visar vilka steg som du skall utföra för att konfigurera
din router. Klicka på

Login så kommer du till routerns hemsida som visar all

Nästa för att fortsätta.

5

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 5

SE

4

Ändra lösenord

Vi rekommenderar att du byter det ursprungliga lösenordet till ett eget

ösenord. Skriv in ditt egna lösenord och bekräfta det, klicka sedan på

l

ör att fortsätta.

Nästa f

5

Wireless LAN (Trådlöst nätverk)

Om du inte har någon dator med trådlös nätverksanslutning så klicka
i Disable och klicka sedan på
sidan om kryptering). Enable innebär att det trådlösa nätverket är påslaget
och aktivt. Du kan också byta namn (SSID) på det trådlösa nätverket,
detta namn visas när man på sin dator söker efter trådlösa nätverk. När du
är klar så klicka på

6

Encryption (Kryptering)

Kryptering är aktiverat för att göra den trådlösa överföringen säkrare och
därmed förhindra att obehöriga får tillgång till ditt trådlösa nätverk.
Krypteringsnyckeln finns på en etikett på routern. Samtliga trådlösa
enheter som skall anslutas till det trådlösa nätverket måste använda sig av
krypteringsnyckeln. Det är möjligt att avaktivera kryptering och att ändra
krypteringsnyckeln. Klicka på

7

Konfigurera Internet

Här konfigureras USB-modemet som du skall använda med din router.
Om SIM-kortet som du fått från din mobiloperatör har en PIN-kod så
skriv in koden i fältet
fältet blankt. För att få tillgång till Internet via det mobila nätverket så
måste du ha ett Access Point Name (APN). Detta skall du ha fått från din
mobiloperatör. Om du inte har något APN, kontakta din mobiloperatör.

Nästa för att fortsätta (då hoppar man över

ästa

N

för att fortsätta.

Nästa för att fortsätta.

PIN-kod. Om du inte har någon PIN-kod så lämna

8

Återstart

Du har nu konfigurerat din router. Klicka på Stäng för att spara din
konfiguration, din router kommer nu också automatiskt att göra en
återstart med den nya konfigurationen.

Reset-knappen

En reset-knapp är placerad på undersidan av routern. Om du behöver
radera alla parametrar och lösenord, samt återställa routern till fabriks­inställningarna, håll ned knappen i cirka 8 sekunder.

Web Manual

Observera att referensmanualen för denna
Dovado-produkt finns tillänglig i digitalt format
i din routers login-meny.

På varje sida i din routers användargränssnitt finner du denna ikon.
Klicka på den så blir du automatiskt omdirigerad till lämpligt kapitel
i referensmanualen för ytterligare information och vägledning.

6

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 6

NO

On/Off/Charger-bryteren (av/på/lading) har tre funksjoner:

On (på) – ruteren er slått på og i drift, enten via en ekstern strømforsyning

ller det interne batteriet.

e

O
C

via USB-porten. MERK: Ruteren vil da IKKE være i drift.

For å unngå eventuelle uhell blir alle andre brytere og knapper deaktivert
som standard, og kan aktiveres manuelt via ruterens internettgrensesnitt.
Du finner instruksene i internettmanualen.

Med bredbåndsrouteren får du en trådløs tilkobling til
Internett. Foruten routeren trenger du en datamaskin.
Innstillingene foretas i en vanlig webleser.

Installasjon av hardware

Før du fortsetter må nødvendig hardware installeres.

1. Sett USB-modemet i ruteren.

2. Strømforsyningen kobles først til uttaket på routerens bakside

3. Ta aldri usb-modemet bort fra routeren mens det er påslått. Dersom

4. Hvis du skal koble til en datamaskin trådløst, søker du etter et trådløst

5. Hvis du kobler datamaskinen til ruteren med en Ethernet-kabel,

ruteren er slått av.

ff (av)

–

harger (lade)

1

Startguide

usb-modemet skal fjernes, må den slås av først.

nettverk som heter "DOVADO-XXXXX", der XXXXX er en unik
kombinasjon av tegn. Du finner disse opplysningene sammen med
passordet på en etikett på ruteren din.

setter du inn kabelen i ruterens LAN-port.

gjør det mulig å lade (for eksempel) en mobiltelefon

–

og deretter til vegguttaket.

2

Tilgang til routeren

Når datamaskinen er koblet til din router, enten direkte via
en nettkabel eller via trådløst LAN, åpne webleseren og gå
til følgende webside:

Address: http://192.168.0.1/
Username: admin
Password: password

Når du har klikket på
informasjon om din router.

3

Konfigurasjon

Gå til Home og klikk deretter på lenken Start Wizard for å starte
installasjonsguiden. Den kommer til å åpnes i et nytt vindu. Følg
trinnene nedenfor for å fullføre installasjonen.

Det første skjermbildet viser de forskjellige trinnene du må gjennomføre.

Neste for å fortsette.

Klikk på

Login vil du komme til en webside som gir deg all

7

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 7

NO

4

Skriv inn passord

Vi anbefaler at du endrer det forhåndsinstilte passordet før konfigurering
av router. Skriv inn et nytt passord og bekreft det. Klikk på N

ortsette.

f

5

Trådløst LAN

Hvis du ikke har noen enheter som bruker trådløst LAN, deaktiver i så
tilfelle trådløst LAN og klikk deretter på
at du hopper over krypteringssiden). Dersom du har enheter som bruker
trådløst LAN, så aktiver trådløst LAN. Du kan også skifte SSID som vises
hos klienten når et nettverkssøk utføres. Når du er ferdig, klikk på Neste
for å fortsette.

6

Kryptering

Krypteringen er aktivert som standard for å begrense tilgangen for
trådløse enheter til ditt private nettverk. Passordet/nettverksnøkkelen
finnes på en klistrelapp på ruteren. Passordet må tastes inn på alle trådløse
enheter som ønsker å få tilgang til nettverket. Dersom du ønsker det kan
du deaktivere krypteringen og endre passordet. Klikk

7

Konfigurere Internett

Dette avsnittet hjelper deg til å konfigurere det usb-modemet som du har
tenkt å bruke sammen med routeren. Dersom SIM-kortet du skal bruke
har en PIN-kode, så oppgir du det i feltet for PIN-kode.
For at routeren skal kunne kobles til Internett via din mobile bredbånds­leverandør trenger du et
av din operatør. Dersom du er usikker på hva ditt ”Access Point Name” er,
ta kontakt med operatøren eller se bruksanvisningen for usb-modemet ditt.

Access Point Name (APN) som du får oppgitt

este

N

for å fortsette (dette gjør

este

for å

Neste for å fortsette.

8

Restart

Du er nå ferdig med installasjonen. Klikk på Lukk for å lagre endringene.
Routeren må restartes for at endringene skal fungere

Tilbakestillingsknappen

Tilbakestillingsknappen er plassert på routerens bunn. Hvis du behøver å
slette alle satte parametere og passord, og samtidig tilbakestille til standard­innstillingene, trykker du tilbakestillingsknappen ned i ca 8 sekunder.

Web Manual

Vennligst noter at instruksjonsboken for dette
Dovado-produktet er tilgjengelig i et
digitalt format i din routers innloggingsmeny.

På hver eneste side i ruterens brukergrensesnitt vil du se dette ikonet.
Klikk på det og du vil automatisk omdirigeres til hensiktsmessig kapittel
i instruksjonsboken for ytterligere informasjon og veiledning.

8

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 8

FI

On/Off/Charger-kytkimellä on kolme käyttötarkoitusta:

On (päällä) – reitittimen virta on kytketty päälle ja se toimii joko ulkoisen

irtalähteen tai sisäisen akun avulla.

v

ff (pois päältä)

O

harger (laturi)

C

portin välityksellä. HUOM.: Reititin ei tällöin ole toimintakunnossa.

Vahinkojen välttämiseksi kaikki muut kytkimet ja painikkeet on oletuksena
kytketty pois päältä ja voidaan ottaa käyttöön manuaalisesti reitittimen
web-käyttöliittymästä. Web-käyttöohjeessa on tähän ohjeet.

1

Aloitusopas

Dovado laajakaistareititin mahdollistaa langattoman tai
kiinteän (esimerkiksi ADSL/kaapeli TV)Internetliittymän.
Asennusta ja konfigurointia varten tarvitset reitittimen
lisäksi tietokoneen.
Asetukset tehdään tavallisella web-selaimella.

Laitteiden asentaminen

Ennen jatkamista tulee asentaa tarvittavat laitteet.

1. Kytke USB-modeemi reitittimeen.

2. Liitä virtajohto verkkovirtaan ja reitittimen takana olevaan liittimeen,
joka on merkitty

3. Älä koskaan irrota USB-modeemia reitittimestä, kun se on päällä. Jos
sinun täytyy poistaa USB-modeemi, poista ensin reititin verkkovirrasta.

4. Jos haluat yhdistää tietokoneesi langattoman lähiverkon kautta, etsi
”DOVADO-XXXXX”-nimistä langatonta verkkoa, jossa XXXXX
on ainutlaatuinen merkkiyhdistelmä. Nämä tiedot samoin kuin.

5. Jos kytket tietokoneen reitittimeen Ethernet-kaapelilla, liitä kaapeli
reitittimen sisäverkon porttiin.

reitittimen virta on kytketty pois päältä.

–

mahdollistaa esim. matkapuhelimen lataamisen USB-

–

2

Reitittimeen kirjautuminen

Kun olet liittänyt tietokoneen reittimeen joko ethernetkaapelin
tai langattoman LAN:in kautta, avaa web-selaimesi ja kirjoita:

Address: http://192.168.0.1/
Username: admin
Password: password

Kun olet klikannut
reititintäsi koskevat tiedot.

3

Yksinkertaistettu asennus (Wizard)

Mene kohtaan Home ja napsauta linkkiä Start Wizard
käynnistääksesi asennusohjelman. uusi ikkuna avautuu.
Noudata alla olevia ohjeita suorittaaksesi asennuksen loppuun.
Ensimmäinen ikkuna näyttää kaikki ne vaiheet, jotka tulet käymään
läpi asennuksen yhteydessä.
Jatka napsauttamalla

Login pääset reitittimen kotisivulle, josta löydät kaikki

Seuraava

9

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 9

FI

4

Vaihda salasana

Suosittelemme, että muutat esiasetetun salasanan omaan salasanaan. Kirjoita

usi salasana ja vahvista se. Jatka asennusta napsauttamalla

u

5

Langaton LAN

Jos sinulla ei ole laitteita, jotka käyttävät langatonta LAN:ia, valitse
vaihtoehto ’Pois päältä’ ja napsauta sitten
väliin salaussivun). Jos sinulla on laite, joka käyttää langatonta LAN:ia.
’Päällä’ vaihtoehto tarkoittaa, että langaton verkko on päällä.Voit myös
muuttaa työasemalla näkyvän SSID:n, kun verkkohakua suoritetaan.
Kun olet valmis, jatka painamalla

6

Salaus

Salaus on oletusarvoisesti käytössä rajoittamassa langattomien laitteiden
pääsyä yksityiseen verkkoosi. Salauslauseen avain on merkitty
reitittimessä olevaan etikettiin. Salauslause vaaditaan kaikilta WLAN­laitteilta niiden pääsemiseksi verkkoosi. Voit halutessasi ottaa salauksen
pois käytöstä ja muuttaa salasanan. Jatka napsauttamalla

7

Internetasetukset

Tässä osiossa näytämme kuinka voit konfiguroida sen USB-modeemin,
jota aiot käyttää reitittimen kanssa. Jos SIM-kortissa on PIN-koodi, syötä
se PIN-koodille varattuun kenttään. Jos sinulla ei ole PIN-koodia, jätä
kenttä tyhjäksi. Jotta reititin voi liittyä Internetiin langattoman
laajakaistayhteyden tarjoajan kautta, tarvitset
(APN), jonka saat palveluntarjoajaltasi. Jos sinulla ei ”Access Point Name”
nimeä, ota yhteys palveluntarjoajaasi tai katso USB-modeemin käyttöohjeesta.

S

Seuraava.

euraava

jatkaaksesi (näin jätät

Seuraava.

Access Point Name-nimen

euraava

S

.

8

Uudelleen käynnistys

Reitittimesi asennus on nyt valmis.Tallenna asetukset napsauttamalla

Sulje. Reititin käynnistyy uudestaan, jotta asetukset tulevat voimaan.

Reset-painike

Reset-painike on reitittimen alapuolella. Jos haluat poistaa kaikki lisätyt
parametrit ja salasanan sekä palauttaa reitittimen tehdasasetukset, pidä
Reset-painiketta alhaalla noin 8 sekunnin ajan.

Web Manual

Huomaa, että tämän Dovado-laitteen käyttöohje
on saatavana vain digitaalisessa muodossa reitittimen
kirjautumisvalikossa.

Reitittimen käyttöliittymän joka sivulla näkyy tämä ikoni.
Klikkaamalla sitä pääset suoraan käyttöohjeen asianomaiseen lukuun,
jossa on lisätietoa ja ohjeita.

10

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 10

DK

Kontakten On/Off/Charger har tre funktioner:

On – Routeren er tændt og funktionsklar, enten via ekstern strømforsyning

ller internt batteri.

e

Routeren er slukket.

ff

O

–

Giver dig mulighed for at oplade (for eksempel) en mobiltelefon

harger

C

–

via USB-porten. BEMÆRK: Routeren vil IKKE kunne fungere.

For at undgå uheld er alle andre kontakter og knapper som standard
deaktiveret og kan aktiveres manuelt via routerens web-interface.
Vejledning kan fås via Web-manualen.

1

Hurtig installationsguide

Med Dovado-routeren kan du nemt koble trådløst op til
Internet. Ud over routeren skal du have en computer.
Produktet kan sættes op ved hjælp af en almindelig
webbrowser.

Installation af hardwaren

Inden, du fortsætter, skal du installere den nødvendige hardware:

1. Sæt USB-modemmet ind i routeren.

2. Sæt strømforsyningen i en stikkontakt og ledningsstikket i stikket på
routeren mærket med

3. Vær opmærksom på, at USB-modemmet ikke må udskiftes under
drift. Skal modemmet udskiftes, skal der først slukkes for routeren.

4. Hvis du tilslutter din computer via trådløs LAN (WLAN), skal du
søge efter et trådløst netværk kaldet "DOVADO-XXXXX", hvor
XXXXX er en unik talkombination. Disse detaljer sidder sammen
med passwordet på en label på din router.

5. Hvis du slutter din computer til routeren via et Ethernet-kabel,
skal kablet sluttes til routerens LAN-port.

2

Opkobling til routeren

Når du har tilsluttet en computer – enten med et
Ethernet-kabel eller via trådløst LAN (WLAN) – åbner
du din webbrowser og går ind på følgende webside:

Address: http://192.168.0.1
Username: admin
Password: password

Når du har klikket på
alle informationer om din router.

3

Guide-konfiguration

Gå til Home og klik derefter på Start Wisard-linket for at starte
setup-guiden. Den åbnes i et nyt vindue. Følg nedenstående trin for at
afslutte installationen.

Velkommen-skærmbilledet viser de trin, du bliver guidet gennem.

Next for at fortsætte.

Klik på

Login, kommer du ind på Hjemmesiden, som viser

11

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 11

DK

4

Vælg password

Det anbefales, at du nu ændrer standard-passwordet for routerens
konfigurationssider. Skriv det nye password og bekræft det, klik
derefter på Next for at fortsætte.

5

Trådløst LAN (WLAN)

Hvis du ikke har udstyr, som anvender WLAN, vælger du at slukke for
denne mulighed (disable WLAN), og klik derefter på Next for at fortsætte
(springer over krypteringssiden). Hvid du har udstyr, som anvender WLAN,
godkender du muligheden WLAN. Du kan også ændre SSID’et (Service
Set IDentifier = trådløst netværksnavn), som vises i klienten, når en net­værkssøgning udføres. Når dette er sket, klikkes på

6

Kryptering

Krypteringen aktiveres som standard for at hindre at andet trådløst udstyr
får adgang til dit private netværk. Password’et er anført på en label på
routeren. Der kræves password for alt WiFi-udstyr, som skal kobles op
til dit netværk. Hvis du ønsker det, kan du springe krypteringen over og
ændre passwordet. Klik på Next for at fortsætte.

7

Konfigurering af Internet

Dette afsnit viser konfigureringen af det mobile USB-modem, som du
skal bruge sammen med routeren. Hvis SIM-kortet, som du har modtaget
fra din mobil-operatør, blev leveret sammen med en PIN-kode, skal denne
skrives i PIN-kode-feltet. For at routeren skal få en tilfredsstillende
opkobling til Internettet via din mobiloperatør, skal du anvende det

Access Piont Name (APN = protokol, som lader almindelige computere

gå på nettet ved hjælp af det mobile netværk), som din udbyder/ operatør
har leveret. Hvis du ikke er sikker på hvad der er dit APN, skal du kontakte
din mobiloperatør eller tjekke dit USB-modems manual.

Next for at fortsætte.

8

Restart (Genstart)

Du har nu afsluttet installationen. Kick på Close (Luk) for at gemme
ændringerne, hvorefter routeren genstarter for at ændringerne kan træde
i kraft.

Nulstillings-knap

Nulstillings-knappen (Reset Button) er placeret i bunden af routeren. Har
du behov for at slette alle indsatte parametre og passwordet – og samtidig
genoprette fabriksindstillingerne – holder du nulstillingsknappen inde i
ca. 8 sekunder.

Web Manual

Vær opmærksom på, at referencemanualen for dette
Dovado-produkt er tilgængelig i digitalt format på
din routers login-menu.

På hver side i routerens Bruger-interface vises dette ikon. Klik på det,
hvorefter du automatisk kommer til det aktuelle afsnit i referencemanualen
for yderligere information og guidning.

12

0323 Dovado GO Utvik Inlaga_Layout 1 2012-10-02 14:06 Sida 12

Limited Warranty

Save your original receipt. You will need it for
warranty/repair claims. Should your Dovado
Product need warranty service, return it to the
place of purchase or contact your local Dovado
Call-Centre for further information.

Our warranty. Dovado guarantees this Product to be free from

defects in material and workmanship at the time of its original
purchase by a consumer, and for a subsequent period of one (1)
year.

What we will do. If, during the warranty period, this product

fails to operate under normal use and service, due to improper
materials or workmanship, Dovado subsidiaries, authorized
distributors, or Certified Service Centers will, at their decision,
either repair or replace the Product in accordance with the
terms and conditions stipulated herein.

Conditions

1 The warranty is only valid if accompanied by the original

receipt, as issued to the original purchaser by the retailer and
specifying the date of purchase and product serial number,
when the product is submitted for repair or service.

Dovado reserves the right to refuse warranty service if this
information has been removed or altered subsequent to the
original purchase of the Product from the retailer.

2 Once Dovado repairs or replaces the product, the repaired

or replaced Product shall be covered by warranty for the
remaining time of the original warranty period or for ninety
(90) days from the date of repair, whichever is longer.
Repair or replacement may include the use of functionally
equivalent reconditioned units. Replaced faulty parts or
components will become the property of Dovado.

3 This warranty does not cover any failure of the product due

to normal wear and tear or misuse, (including but not limited
to use in a manner other than the normal and customary
manner, in accordance with Dovado instructions for use and
maintenance of the product), accident, modification or
adjustment, acts of God, improper ventilation, and damages
resulting from contact with liquids.

13

Notice

Any changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two
conditions: (1) this device may not cause harmful interference and (2) this
device must accept any interference received, including interference that may
cause undesired operation.

For P15B equipment

This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to part 15 of the FCC rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of
the following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.

-Consult the dealer or an experienced radio/TV technician for help.

This device is to be used only for mobile and fixed application.
FCC approvals the antenna(s) used for this transmitter must be installed to
provide a separation distance of at least 20 cm from all persons and must not
be co-located or operating in conjunctionwith any other antenna or transmitter.
If antenna is installed with a separation distance of less than20 cm from all
persons or is co-located or operating in conjunction with any other antenna or
transmitterthen additional FCC testing may be required. End-Users must be
provided with transmitter operation conditions for satisfying RF exposure compliance.
