Dometic RM 7605 L, RM 7651 L, RM 7855 L, RM 7805 L, RM 7851 L User and installation Manual
...
Instrukcja obsługi i instalacji
CHŁODZIARKO-ZAMRAŻARKA ABSORPCYJNA
DO POJAZDÓW REKREACYJNYCH
RM 7601 L
RM 7605 L
RM 7651 L
RM 7655 L
RM 7801 L
RM 7805 L
RM 7851 L
RM 7855 L
INSTRUKCJA OBSŁUGI / INSTRUKCJA INSTALACJI CHŁODZIARKO-ZAMRAŻARKA ABSORPCYJNA
PL
Typ C40 / 110
Proszę wpisać:
Numer modelu .............................................................................
Numer produktu ..........................................................................
Numer seryjny .............................................................................
T.B. MB 10/2006
Polski
Informacje
Ochrona środowiska
Uwaga
Ostrzeżenia
Wskazówki bezpieczeństwa
Przechowywanie produktów spożywczych w chłodziarko-zamrażarce:
Należy pamiętać, że żadne urządzenie chłodnicze nie jest w stanie poprawić jakości produktów spożywczych.
Urządzenia takie służą jedynie do utrzymywania jakości produktów przez krótki okres ich przechowywania.
Podczas przechowywania żywności w urządzeniach chłodniczych zamontowanych w pojazdach mogą wystąpić
niesprzyjające warunki, np.:
- zmiana warunków pogodowych, np. wahania temperatury,
- wysoka temperatura wewnątrz zamkniętego pojazdu zaparkowanego w nasłonecznionym miejscu (temperatura
może wzrosnąć do 50oC),
- zasilanie urządzenia podczas jazdy prądem 12 V DC,
- umieszczenie urządzenia obok okna i narażenie go na bezpośrednie oddziaływanie światła słonecznego,
- zbyt szybkie włożenie produktów do chłodziarko-zamrażarki – zaraz po jej uruchomieniu.
Jeżeli wystąpią wymienione powyżej okoliczności, nie można zagwarantować utrzymania w urządzeniu temperatury
odpowiedniej do przechowywania łatwo psujących się produktów.
Do produktów, które szybko ulegają zepsuciu, należą: wszystkie artykuły ze wskazaną datą przydatności do
spożycia i minimalną temperaturą przechowywania +4
gotowe.
o
C lub niższą, szczególnie mięso, drób, ryby, wędliny, dania
Wskazówki
- Surowe i ugotowane produkty należy pakować osobno (np. włożyć do pojemników lub owinąć folią aluminiową).
- Zbiorcze opakowanie można wyrzucić tylko pod warunkiem, że wszystkie konieczne informacje, np. data
przydatności do spożycia, są umieszczone na opakowaniach pojedynczych artykułów.
- Nie należy na zbyt długo pozostawiać schłodzonych produktów na zewnątrz chłodziarko-zamrażarki.
- Produkty z krótszym okresem przydatności do spożycia należy umieszczać z przodu.
- Resztki artykułów spożywczych należy ponownie opakować i zużyć możliwie jak najszybciej.
- Po każdym kontakcie z produktami spożywczymi należy umyć ręce.
- Należy regularnie czyścić wnętrze chłodziarko-zamrażarki.
Uwaga:
Należy postępować według wskazówek podanych na opakowaniach produktów spożywczych i przestrzegać daty
przydatności do spożycia.
Proszę zapoznać się ze wskazówkami zamieszczonymi w rozdziałach 5.1 Czyszczenie i 5.3
Przechowywanie żywności.
Instrukcję obsługi należy przechowywać w bezpiecznym miejscu.
W przypadku sprzedaży urządzenia należy przekazać instrukcję nowemu użytkownikowi.
© Dometic GmbH – 2004 – Może ulec zmianie bez powiadomienia – Wydrukowano w Niemczech
2
SPIS TREŚCI
1.0 WPROWADZENIE ...........................................................................................................4
2.0 BEZPIECZEŃSTWO UŻYTKOWNIKA .............................................................................. 4
2.1 Ostrzeżenia i wskazówki dotyczące bezpieczeństwa ..................................................................................... 4
2.2 Czynnik chłodniczy .......................................................................................................................................... 4
3.0 GWARANCJA I SERWIS................................................................................................... 5
4.0 OPIS MODELU.................................................................................................................. 5
5.0 OBSŁUGA CHŁODZIARKO-ZAMRAŻARKI......................................................................... 5
5.1 Czyszczenie .................................................................................................................................................... 5
5.2 Użytkowanie .................................................................................................................................................... 6
5.3 Przechowywanie żywności ............................................................................................................................ 11
5.4 Wytwarzanie kostek lodu............................................................................................................................... 11
5.5 Rozmrażanie ................................................................................................................................................. 12
5.6 Regulacja półek ............................................................................................................................................. 12
5.7 Blokada drzwi ................................................................................................................................................ 12
5.8 Wyłączenie .................................................................................................................................................... 13
5.9 Użytkowanie w zimie ..................................................................................................................................... 13
5.10 Oświetlenie .................................................................................................................................................... 14
5.11 Wymiana panelu dekoracyjnego ................................................................................................................... 14
5.12 Zmiana kierunku otwierania drzwi ................................................................................................................. 15
5.13 Usuwanie usterek .......................................................................................................................................... 16
5.14 Konserwacja .................................................................................................................................................. 17
5.15 Odpowiedzialność producenta ...................................................................................................................... 17
5.16 Ochrona środowiska ...................................................................................................................................... 17
5.17 Składowanie .................................................................................................................................................. 17
5.18 Oszczędzanie energii elektrycznej ................................................................................................................ 17
5.19 Dane techniczne............................................................................................................................................ 18
5.20 Deklaracja zgodności .................................................................................................................................... 18
6.0 INSTRUKCJA INSTALACJI.............................................................................................19
6.1 Instalacja ....................................................................................................................................................... 19
6.2 Instalacja z uszczelnionym ciągiem .............................................................................................................. 20
6.3 Wentylacja i odprowadzanie spalin ............................................................................................................... 22
6.4 Instalacja systemu wentylacyjnego ............................................................................................................... 23
6.5 Nisza instalacyjna.......................................................................................................................................... 24
6.6 Przymocowanie urządzenia........................................................................................................................... 24
6.7 Podłączenie dopływu gazu / zasilania elektrycznego ................................................................................... 25
6.8 Instalacja gazowa .......................................................................................................................................... 25
6.9 Instalacja elektryczna .................................................................................................................................... 27
3
1.0
2.0
WPROWADZENIE
Gratulujemy Państwu doskonałego wyboru, jakiego dokonali Państwo, nabywając chłodziarko-
zamrażarkę absorpcyjną firmy Dometic. Jesteśmy przekonani, że będą Państwo zadowoleni
z jej użytkowania. Urządzenie pracuje cicho, spełnia wysokie standardy jakości i gwarantuje
oszczędne zużycie surowców oraz energii podczas całego cyklu życia produktu, tzn. podczas
produkcji, użytkowania i utylizacji.
Proszę dokładnie zapoznać się z instrukcją obsługi i instalacji przed przystąpieniem do
użytkowania urządzenia.
Chłodziarko-zamrażarka jest przeznaczona do zainstalowania w pojazdach rekreacyjnych, jak
przyczepy kempingowe lub kampery. Spełnia wymagania dyrektywy europejskiej 90/396/EEC
dotyczącej urządzeń spalających paliwa gazowe.
BEZPIECZEŃSTWO UŻYTKOWNIKA
2.1
Ostrzeżenie
• Bezpieczeństwo dzieci !
• W razie wyczucia zapachu gazu należy:
• Nigdy nie należy otwierać agregatu chłodniczego, który znajduje się pod wysokim
• Wszelkie prace związane z podłączeniem dopływu gazu, przygotowaniem systemu
• Ciśnienie robocze musi koniecznie odpowiadać wartości podanej na tabliczce znamionowej
• Zabronione jest zasilanie urządzeń gazem podczas podróży promem.
• Osłony gwarantują bezpieczeństwo elektryczne. Wolno je zdejmować tylko przy pomocy
• Urządzenie nie powinno być wystawiane na deszcz.
• Chłodziarko-zamrażarka nie zapewnia właściwych warunków do przechowywania
Przed składowaniem zużytego urządzenia należy zdemontować drzwi oraz pozostawić
półki wewnątrz, co zapobiegnie przypadkowemu zatrzaśnięciu się dzieci w urządzeniu i
niebezpieczeństwu uduszenia.
- zamknąć zawór odcinający dopływ gazu i zakręcić zawór na butli,
- otworzyć okna i opuścić pomieszczenie,
- nie włączać żadnych urządzeń elektrycznych,
- zgasić otwarte płomienie.
ciśnieniem.
wentylacyjnego i podłączeniem elementów elektrycznych muszą być
przez wykwalifikowanych pracowników serwisowych
urządzenia. Należy porównać wartość ciśnienia roboczego na tabliczce znamionowej z
wartością na reduktorze butli gazowej.
odpowiednich narzędzi.
leków.
Ostrzeżenia i wskazówki dotyczące
Uwaga
• Nie wolno sprawdzać szczelności urządzenia za pomocą
bezpieczeństwa
otwartego płomienia.
wykonywane
.
2.2
Czynnik chłodniczy
Jako czynnik chłodniczy zastosowano amoniak.
Jest to naturalny związek chemiczny, który jest również stosowany w domowych środkach
czyszczących (1 l środka Salmiak zawiera do 200 g amoniaku – ok. dwukrotnie więcej niż w
czynniku chłodniczym). Chromian sodu jest używany do ochrony przed korozją (1,8%
rozpuszczalników).
W przypadku powstania wycieku (który łatwo zauważyć z powodu nieprzyjemnego zapachu):
• Wyłączyć urządzenie.
• Wywietrzyć dokładnie pomieszczenie.
• Powiadomić personel zakładu serwisowego
4
3.0
GWARANCJA I SERWIS
Warunki gwarancji są zgodne z dyrektywą europejską 44/1999/CE oraz zwykłymi warunkami
stosowanymi w danym kraju. W sprawie warunków gwarancji i serwisu prosimy o kontakt z
serwisem firmy Dometic. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku
nieprawidłowego użytkowania urządzenia. Przerabianie urządzenia, stosowanie
nieoryginalnych części zamiennych – innych niż części firmy Dometic – oraz nieprzestrzeganie
zaleceń zawartych w instrukcji obsługi i instalacji powoduje anulowanie gwarancji i wyłączenie
prawa do roszczeń z tytułu odpowiedzialności. Części dla wszystkich krajów europejskich
można zamawiać w serwisie firmy Dometic.
Podczas rozmowy z serwisem należy podać model urządzenia, numer produktu, numer seryjny
oraz ewentualnie kod MLC. Wymienione informacje znajdują się na tabliczce znamionowej
umieszczonej wewnątrz urządzenia.
4.0
5.0
5.1
Przed pierwszym uruchomieniem urządzenia należy je umyć wewnątrz i na zewnątrz, po czym
OPIS MODELU
np.
rząd modeli
„RM” lodówka absorpcyjna
do pojazdów rekreacyjnych
„L” z oświetleniem wewnętrznym
ostatnia cyfra „0” = ręczny wybór rodzaju
zasilania
ostatnia cyfra „5” = automatyczny i ręczny
wybór rodzaju zasilania
„0” = płaskie drzwi
„5” = zaokrąglone drzwi
OBSŁUGA CHŁODZIARKO-ZAMRAŻARKI
Czyszczenie
powtarzać te czynności w regularnych odstępach czasu.
• Użyć miękkiej szmatki i letniej wody z dodatkiem łagodnego detergentu.
• Następnie zmyć urządzenie czystą wodą i wytrzeć do sucha.
• Raz w roku należy za pomocą szczotki lub miękkiej szmatki usunąć kurz z agregatu
chłodniczego.
UWAGA
Aby zapobiec uszkodzeniu materiałów:
• Nie należy stosować mydła, środków ściernych ani zawierających sodę.
• Należy usuwać osady z oleju i tłuszczu z uszczelki drzwi.
5
5.2
Użytkowanie
• Agregat chłodniczy pracuje cicho.
• Przy pierwszym uruchomieniu urządzenia może być wyczuwalny delikatny
zapach, który zniknie po kilku godzinach. Należy zapewnić prawidłową
wentylację pomieszczenia.
• Zwykła temperatura pracy w komorze chłodziarki zostanie osiągnięta po kilku
godzinach. Komora zamrażarki zostanie schłodzona po upływie ok. 1 godziny
po włączeniu urządzenia.
5.2.1
A. Ręczny wybór rodzaju zasilania MES (RM 76x1 L, RM 78x1 L)
Elementy sterujące
A = pokrętło wyboru rodzaju zasilania
B = gaz / termostat elektryczny AC/DC
C = lampki kontrolne rodzaju zasilania
(3 wskaźniki LED)
E = włącznik ogrzewania ramy
G = lampka kontrolna ogrzewania ramy
A = pokrętło wyboru rodzaju zasilania
B = gaz / termostat elektryczny AC/DC
C = lampki kontrolne rodzaju zasilania
(4 wskaźniki LED)
D = wskaźniki ustawień temperatury
Uwaga:
Chłodziarko-zamrażarka może być zasilana prądem z sieci AC, prądem stałym DC lub płynnym
gazem (propan-butan). Rodzaj zasilania wybiera się za pomocą pokrętła (A). Pokrętło (A) ma
cztery ustawienia: prąd z sieci AC, prąd stały DC (12 V), gaz (gaz płynny), OFF – wyłączony.
Urządzenia z automatycznym wyborem rodzaju zasilania mają dodatkowe ustawienie
(AUTO).
Wyłączony
E = włącznik ogrzewania ramy z lampką kontrolną
LED
F = ściemniacz wskaźników LED (dostępny tylko
przy otwartych drzwiach)
Gaz
Prąd z sieci AC
12 V DC
automatyczny wybór zasilania
(tylko w modelach AES)
6
A. Ręczny wybór rodzaju zasilania
5.2.2
Zasilanie prądem
1. Prąd stały DC 12 V
Zasilanie prądem stałym 12 V można włączyć tylko przy działającym
silniku, gdyż w przeciwnym razie akumulator wyładuje się w ciągu
1. Ustawić pokrętło wyboru rodzaju
zasilania (A) na zasilanie 12 V.
Lampka kontrolna rodzaju zasilania
„C” 12 V zaświeci się na zielono.
Urządzenie funkcjonuje.
kilku godzin!
2. Za pomocą pokrętła (B) ustawić
temperaturę w głównym przedziale
chłodziarki.
Jeżeli nie zaświeci się lampka kontrolna (świeci się na „czerwono” w modelach AES),
urządzenie nie działa. Wskazówki dotyczące usuwania usterek znajdują się w
rozdziale 5.13.
2. Prąd z sieci
Tę opcję zasilania można wybrać tylko wtedy, gdy napięcie w sieci odpowiada napięciu
określonemu na tabliczce znamionowej. Wszelkie odchylenia od tej wartości mogą
spowodować uszkodzenie urządzenia.
1. Ustawić pokrętło wyboru rodzaju
zasilania (A) na zasilanie 230 V.
Lampka kontrolna rodzaju zasilania
„C” 230 V zaświeci się na zielono.
Urządzenie funkcjonuje.
Jeżeli nie zaświeci się lampka kontrolna (świeci się na czerwono w modelach AES),
urządzenie nie działa. Wskazówki dotyczące usuwania usterek znajdują się w
rozdziale 5.13.
2. Za pomocą pokrętła (B) ustawić
temperaturę w głównym przedziale
chłodziarki.
7
5.2.3
Zasilanie gazem
• Urządzenie może być zasilane wyłącznie gazem płynnym (propan-
1. Odkręcić zawór na butli gazowej.
2. Otworzyć zawór odcinający dopływ gazu.
• Jeżeli urządzenie jest zasilane gazem podczas podróży, należy
• Na wysokości powyżej 1000 m n.p.m. mogą pojawić się problemy z
• Zasilanie urządzenia gazem jest absolutnie zabronione na stacjach
butan). Nie stosować gazu samochodowego, gazu miejskiego ani gazu
ziemnego.
przestrzegać przepisów obowiązujących w danym kraju (zgodnie z
normą europejską EN 732).
zapalaniem gazu. Jest to normalne zjawisko fizyczne i nie oznacza
uszkodzenia!
benzynowych.
1. Ustawić pokrętło wyboru rodzaju zasilania (A) na zasilanie
gazem.
2. Ustawić pokrętło (B) na pozycję „MAX”.
Proces zapalania rozpocznie się automatycznie i potrwa ok. 30 sekund. Rozlega się przy tym
tykanie. Po zapaleniu się płomienia lampka kontrolna (C) Gaz zaświeci się na żółto.
Urządzenie rozpoczęło działanie. Za pomocą pokrętła (B) ustawić temperaturę w głównym
przedziale chłodziarki.
B. Automatyczny wybór rodzaju zasilania
(tylko urządzenia RM 76x5 L, RM 78x5 L)
5.2.4
Tryb automatyczny
Modele RM7XX5 L posiadają funkcję automatycznego wyboru rodzaju zasilania „AUTO”.
Wyjaśnienia:
Po włączeniu elektronika automatycznie wybiera jeden z trzech możliwych rodzajów zasilania:
prąd 230 V – prąd 12 V – płynny gaz. Sterownik elektroniczny automatycznie zapewnia
zasilanie urządzenia z najlepszego w danej chwili źródła.
1. Ustawić pokrętło wyboru rodzaju zasilania (A) na pozycję
„AUTO”. Zaświeci się lampka kontrolna (AUTO).
W każdej chwili możliwy jest ręczny wybór rodzaju
zasilania.
Kolejność
wyboru:
Wybór rodzaju zasilania jest sygnalizowany przez odpowiednią diodę LED (np. 230 V).
1) bateria słoneczna (12 V DC)
2) 230 V AC
3) 12 V DC
4) gaz płynny
8
Zasilanie prądem 230 V
Jeżeli jest dostępne odpowiednie napięcie w sieci zasilającej (powyżej 200 V), to źródło
zasilania zostanie wybrane jako pierwsze (jeżeli nie ma zainstalowanej baterii słonecznej).
Zasilanie prądem 12 V
Zasilanie prądem 12 V powinno zostać włączone tylko w przypadku, gdy pracuje silnik pojazdu
lub dostępne jest wystarczające napięcie z baterii słonecznej. Napięcie jest wykrywane przez
złącze D+ między alternatorem a elektroniką lub za pośrednictwem odpowiedniego sygnału z
regulatora ładowania baterii słonecznej.
Zasilanie gazem
Zasilanie gazem jest wybierane gdy:
• Brak napięcia zasilającego.
• Silnik pojazdu nie pracuje.
• Dostępne jest napięcie poniżej 200 V.
ZATRZYMANIE NA STACJI BENZYNOWEJ
Aby zapobiec przełączeniu się urządzenia na zasilanie gazem podczas tankowania pojazdu,
system elektroniczny włącza zasilanie gazowe dopiero 15 minut po ustaniu pracy silnika. W
tym czasie urządzenie znajduje się w trybie gotowości (stand-by) i świeci się tylko dioda LED
(AUTO).
Używanie otwartego ognia na stacjach benzynowych jest zabronione. Jeżeli postój na
stacji benzynowej trwa dłużej niż 15 minut, należy wyłączyć urządzenie głównym
pokrętłem A lub przełączyć na inny rodzaj zasilania.
Zakłócenia w zasilaniu gazem
(urządzenia MES i AES)
Sposób postępowania:
Ustawić pokrętło wyboru rodzaju zasilania (A) na pozycję (OFF) – Wyłączony.
1. Czy w butli jest jeszcze gaz?
2. Czy zawór butli jest otwarty?
3. Czy zawór odcinający dopływ gazu w instalacji w pojeździe jest otwarty?
Jeżeli odpowiedzi na pytania od 1 do 3 są twierdzące, należy przejść do punktu 4.
4. Ponownie ustawić pokrętło wyboru rodzaju zasilania (A) na pozycję AUTO. Rozpocznie się
ponownie zapalanie.
W przypadku zakłócenia w zasilaniu gazem dioda LED (C)
miga na żółto.
Jeżeli po upływie ok. 30 sekund lampka kontrolna (C) zacznie ponownie pulsować,
oznacza to, że zakłócenie nie zostało usunięte (np. w rurkach znajduje się powietrze).
5. Na krótko przestawić pokrętło wyboru rodzaju zasilania (A) na pozycję OFF – Wyłączony,
po czym powrócić do ustawienia (AUTO)!
Aby usunąć powietrze z rurek gazowych, należy powtórzyć opisane czynności 3-4 razy.
Jeżeli po wykonaniu opisanych czynności usterka nie zostanie usunięta, należy
skontaktowa
ć się z autoryzowanym serwisem firmy Dometic.
9
5.2.6
Ogrzewanie ramy
Wszystkie modele są wyposażone w ogrzewanie ramy
(12V DC / 3,5 W) wokół komory zamrażarki. Latem przy
wysokich temperaturach i dużej wilgotności na metalowym
obramowaniu mogą się osadzać krople wody. Należy
wtedy włączyć ogrzewanie ramy za pomocą włącznika (A).
Dioda LED (B) wskazuje, że ogrzewanie jest włączone.
Ogrzewanie ramy pobiera w sposób ciągły napięcie 12 V DC. Należy
zwrócić uwagę na diodę LED (B), kiedy silnik pojazdu zostanie wyłączony
podczas parkowania. Wyłączyć ogrzewanie ramy.
5.2.7 Dodatkowe funkcje
(tylko w urządzeniach RM 76x5 L, RM 78x5)
5.2.8
• Wskaźniki ustawień temperatury (D) z
4 diodami LED do wskazywania
ustawionej temperatury (MIN – MAX).
• Ściemniacz wskaźników LED (E), za
pomocą którego można dopasować
jasność podświetlenia wskaźników
(dostępny tylko przy otwartych
drzwiach).
Pod panelem sterowania znajduje się
radełkowane pokrętło służące do regulacji
jasności (poz. E na rysunku).
Ustawianie temperatury chłodzenia
TIP
Jak pokazano na rysunku, temperaturę chłodzenia
B
ustawienie średnie
Temperatura otoczenia wpływa na działanie agregatu chłodniczego.
Przy temperaturze otoczenia między +15
ustawienie średnie. Agregat pracuje wtedy w sposób optymalny.
można regulować za
pomocą pokrętła (B).
o
C a +25oC należy wybrać
Urządzenia chłodnicze firmy Dometic działają z wykorzystaniem zjawiska
absorpcji. System absorpcyjny powoli reaguje na zmiany ustawienia
termostatu lub zmianę temperatury wskutek otwierania drzwi lub
włożenia do urządzenia świeżych produktów. Jest to normalne zjawisko
fizyczne. Stopień chłodzenia w urządzeniach spełnia wymagania klasy
klimatycznej SN według normy EN/ISO 7371, w temperaturze otoczenia
od +10
o
C do +32oC.
10
5.3
Przechowywanie żywności
5.3.1
5.3.2
Ogólne zasady
• Włączyć urządzenie ok. 12 godzin przed włożeniem do niego produktów.
• Zawsze należy wkładać do urządzenia wstępnie schłodzone artykuły. Kupować produkty
odpowiednio schłodzone i przenosić w torbie termoizolacyjnej.
• Należy na krótko pozostawiać otwarte drzwi urządzenia podczas wyjmowania artykułów.
• Produkty spożywcze muszą być opakowane – najlepiej włożone do zamkniętych
pojemników. Należy przechowywać każdy produkt osobno.
• Ciepłe potrawy należy pozostawić do wystygnięcia przed schowaniem do chłodziarki.
• W chłodziarko-zamrażarce nie należy przechowywać artykułów, z których mogą uwalniać się
lotne, łatwopalne gazy.
• Nietrwa
• Nie wystawiać urządzenia na bezpośrednie oddziaływanie światła słonecznego. Należy
pamiętać, że w samochodzie zaparkowanym w słonecznym miejscu temperatura znacznie
wzrasta, co może zmniejszyć skuteczność działania chłodziarko-zamrażarki.
• Należy koniecznie zapewnić swobodny przepływ powietrza wokół agregatu chłodniczego
(informacje również w rozdziale 6.3 Wentylacja i odprowadzanie spalin).
Komora zamrażarki
• W komorze zamrażarki nie wolno przechowywać napojów gazowanych.
• Komora zamrażarki służy do wytwarzania kostek lodu i krótkoterminowego przechowywania
mrożonek. Nie nadaje się ona do zamrażania produktów spożywczych.
Jeżeli urządzenie przez dłuższy czas znajduje się w otoczeniu o temperaturze niższej niż
o
+10
Może to spowodować wzrost temperatury w zamrażarce i rozmrożenie się produktów.
łe produkty należy układać w pobliżu żeber chłodzących.
C, nie można zapewnić równomiernej regulacji temperatury w komorze zamrażarki.
5.4
Wytwarzanie kostek lodu
Kostki lodu najlepiej wytwarzać w nocy, ponieważ wtedy urządzenie jest mniej obciążone i
agregat chłodniczy ma większe rezerwy mocy.
1. Napełnić pojemnik
na kostki lodu
wodą pitną.
Używać wyłącznie wody pitnej!
2. Włożyć pojemnik
do zamrażarki.
11
5.5
Rozmrażanie
W miarę upływu czasu na żebrach chłodzących osadza się szron. Kiedy warstwa szronu wynosi
ok. 3 mm, należy rozmrozić urządzenie.
1. Wyłączyć chłodziarko-zamrażarkę, według wskazówek z rozdz. 5.8 Wyłączenie.
2. Wyjąć pojemnik na kostki lodu i artykuły spożywcze.
3. Otworzyć drzwi urządzenia.
4. Po odmrożeniu (kiedy w komorze zamrażarki i na żebrach chłodzących nie ma szronu) wytrzeć
komorę szmatką do sucha.
5. Użyć szmatki do zebrania wody z rozmarzającego szronu.
6. Ponownie włączyć urządzenie.
5.6
5.7
Uwaga:
Woda ze szronu rozmarzającego w głównej komorze chłodziarki spływa do pojemnika
znajdującego się z tyłu urządzenia i stamtąd odparowuje.
Regulacja półek
Wyjmowanie:
Aby zamontować półkę, należy wykonać wymienione czynności w odwrotnej kolejności.
Blokada drzwi
Mechaniczna blokada drzwi:
Nigdy nie należy usuwać warstwy lodu przy użyciu siły. Nie wolno również
przyspieszać odmrażania za pomocą grzałki.
1. Odblokować zaczepy
z przodu i z tyłu.
2. Przesunąć półkę w
lewo i wyjąć.
Elektryczna blokada drzwi (funkcja dodatkowa):
blokada
górnych drzwi
blokada
dolnych drzwi
z oświetleniem
wewnętrznym
Zawsze należy zamknąć i zablokować
drzwi chłodziarko-zamrażarki przed
rozpoczęciem podróży!
Elektryczna blokada drzwi uruchamia się
automatycznie po uruchomieniu silnika
pojazdu. Dopóki działa silnik pojazdu,
można otworzyć dolne drzwi za pomocą
przycisku K. (Wskazówki dotyczące
usuwania usterek znajdują się w rozdziale
5.13).
12
5.8
Wyłączenie
5.9
1. Ustawić pokrętło wyboru rodzaju
zasilania (A) na pozycję 0 (OFF
– Wyłączony). Urządzenie jest
teraz całkowicie wyłączone.
Użytkowanie w zimie
1. Sprawdzić, czy kratki wentylacyjne
zablokowane przez śnieg, liście itp.
2. Założyć osłonę i przymocować ją.
Jeżeli temperatura otoczenia spada poniżej +8
osłonę zimową, która chroni agregat chłodniczy przez zbyt zimnym powietrzem.
2. Zabezpieczyć drzwi za pomocą blokady. Drzwi
będą lekko uchylone, aby zapobiec powstawaniu
nieprzyjemnych zapachów wewnątrz.
Wyłączanie zasilania gazem
Jeżeli chłodziarko-zamrażarka nie będzie przez dłuższy czas użytkowana, należy
zamknąć zawór odcinający dopływ gazu w pojeździe i zakręcić zawór na butli.
nie są
o
C, należy zamontować dodatkową
Wentylacja dachowa (R500)
Kratka wentylacyjna
(L500 lub L300)
Kratka wentylacyjna (L205)
Osłonę zimową należy zamontować również wtedy, gdy pojazd nie będzie przez
dłuższy czas użytkowany lub przed jego umyciem z zewnątrz.
13
5.10
Oświetlenie
5.11
Wymiana żarówek
1. Zdjąć osłonę. 2. Wyjąć uszkodzoną
4. Założyć z powrotem osłonę.
Wymiana panelu dekoracyjnego
3. Założyć nową żarówkę.
żarówkę.
Uwaga:
Do zasilania prądem
12 V DC: 1 żarówka 12
V, 2 W
Żarówki na wymianę są dostępne
w serwisie firmy Dometic.
1. Górne drzwi
- Odkręcić dwie śruby mocujące panel sterowania.
- Odkręcić górną śrubę z zawiasu (A) i wyjąć drzwi.
- Odkręcić górną część obramowania drzwi i wyjąć panel
dekoracyjny.
- Włożyć nowy panel i zamocować z powrotem górną część
obramowania drzwi.
Uwaga: Poniższe czynności należy wykonać PRZED
zamontowaniem górnych drzwi.
2. Dolne drzwi
- Odkręcić obie śruby mocujące środkowy zawias (B).
- Pociągnąć drzwi i zawias do góry.
- Odkręcić dolną część obramowania drzwi i wyjąć panel
dekoracyjny.
- Włożyć nowy panel i zamocować z powrotem dolną część
obramowania drzwi.
- Założyć dolne drzwi i przymocować środkowy zawias.
- Założyć górne drzwi i wkręcić śrubę w górny zawias (A).
- Zamontować z powrotem panel sterowania.
Model Wysokość Szerokość Grubość
RM 7601 / RM 7605 (płaskie drzwi) 857,0 ±1 491,5 +0/-1 maks. 3,2
RM 7801 / RM 7805 252,5 ±1 491,5 +0/-1 maks. 3,2
RM 7651 / RM 7655 (zaokrąglone drzwi) 868,0 ±1 500,0 +0/-1 maks. 2,5
RM 7851 / RM 7855 263,0 ±1 500,0 +0/-1 maks. 2,5
Wymiary paneli w mm:
14
5.12
Zmiana kierunku otwierania drzwi
Nie zawsze można zmienić kierunek otwierania drzwi po zainstalowaniu urządzenia.
1. Zdjąć pokrętła i odkręcić panel sterowania.
3. Odkręcić środkowy
5. Umieścić bolec
zawiasu po
przeciwnej stronie.
zawias i zdjąć
dolne drzwi.
Otworzyć drzwi zamrażarki, odkręcić śrubę z
zawiasu (A) i wyjąć ją.
2. Zdjąć drzwi, pociągając je do góry.
4. Zdjąć środkowy
zawias.
6. Umieścić zawias po
przeciwnej stronie drzwi
i założyć dolne drzwi.
8. Założyć drzwi zamrażarki i zamocować górny zawias.
9. Założyć ponownie panel sterowania i pokrętła.
15
7. Zamocować środkowy
zawias.
5.13
Usuwanie usterek
Przed wezwaniem technika z autoryzowanego serwisu należy sprawdzić, czy:
1) przestrzegano wskazówek podanych w rozdziale 5.2 Użytkowanie,
2) urządzenie nie jest zbytnio przechylone,
3) urządzenie działa na którymkolwiek rodzaju zasilania.
Usterka: Urządzenie nie działa na zasilaniu gazem.
Możliwa przyczyna Sposób postępowania
a) Pusta butla z gazem. a) Wymienić butlę.
b) Zamknięte zawory odcinające dopływ
gazu.
c) Powietrze w rurkach gazowych. c) Wyłączyć urządzenie i włączyć ponownie 3-4
Usterka: Urządzenie nie działa na zasilaniu prądem 12 V.
Możliwa przyczyna Sposób postępowania
a) Uszkodzony bezpiecznik w pojeździe. a) Założyć nowy bezpiecznik.
b) Wyładowany akumulator. b) Sprawdzić akumulator, naładować.
c) Silnik nie pracuje. c) Uruchomić silnik.
Usterka: Urządzenie nie działa na zasilaniu prądem 230 V.
Możliwa przyczyna Sposób postępowania
a) Uszkodzony bezpiecznik w pojeździe. a) Założyć nowy bezpiecznik.
b) Brak podłączenia do zasilania. b) Podłączyć urządzenie do zasilania.
c) AES: Urządzenie przełącza się na
zasilanie gazem, mimo że jest
napięcie.
Usterka: Słabe chłodzenie.
Możliwa przyczyna Sposób postępowania
a) Niewystarczająca wentylacja agregatu
chłodniczego.
b) Zbyt niskie ustawienie termostatu. b) Wybrać wyższe ustawienie termostatu.
c) Zbyt dużo lodu na parowniku. c) Sprawdzić szczelność drzwi po zamknięciu.
d) Włożono zbyt dużo ciepłych produktów. d) Pozostawić produkty do ostygnięcia.
e) Urządzenie działa zbyt krótko. e) Odczekać kilka godzin i sprawdzić ponownie.
b) Odkręcić zawory.
razy, aby usunąć powietrze z rurek.
c) Urządzenie przełącza się na zasilanie
gazem, jeżeli napięcie jest zbyt niskie
(również automatycznie przełącza się z
powrotem na zasilanie prądem 230 V).
a) Sprawdzić, czy kratki wentylacyjne nie są
zablokowane.
Usterka: Nie działa elektryczna blokada drzwi (funkcja dodatkowa).
Możliwa przyczyna Sposób postępowania
a) Nie można otworzyć drzwi. a) Sprawdzić bezpiecznik w pojeździe,
zabezpieczający podłączenie chłodziarkozamrażarki.
16
5.14
Konserwacja
• Prace związane z podłączeniem urządzenia do zasilania gazem i do instalacji
elektrycznej powinny być wykonywane wyłącznie przez uprawnione osoby.
Zalecamy powierzenie ich autoryzowanemu serwisowi firmy Dometic.
• Norma europejska EN 1949 nakazuje sprawdzenie i certyfikowanie urządzeń gazowych
wraz z systemem odprowadzania spalin po zainstalowaniu, a w okresie późniejszym co
dwa lata.
Za zlecenie sprawdzenia instalacji wykwalifikowanemu technikowi odpowiedzialny
jest użytkownik urządzenia.
• Palnik gazowy należy czyścić w miarę potrzeby, przynajmniej jednak raz w roku. Zalecamy
przeprowadzenie konserwacji po dłuższym okresie, w którym pojazd nie był użytkowany.
5.15
5.16
5.17
Odpowiedzialność producenta
Odpowiedzialność firmy Dometic GmbH nie obejmuje uszkodzeń powstałych wskutek
niewłaściwej obsługi, nieprawidłowych przeróbek i ingerencji do wnętrza urządzenia oraz
wpływu warunków zewnętrznych, jak zmiany temperatury i wilgotności powietrza, które mogą
oddziaływać na urządzenie, jego najbliższe sąsiedztwo lub osoby przebywające w pobliżu.
Ochrona środowiska
Urządzenia chłodnicze produkowane przez firmę Dometic GmbH nie zawierają
chlorofluorowęglowodorów (CFC), wodorochlorofluorowęglowodorów (HCFC) ani
węglowodorów fluorowanych (HFC).
Jako czynnik chłodniczy w agregacie chłodniczym zastosowano amoniak (naturalny związek
chemiczny wodoru i azotu). W izolacji wykonanej z pianki poliuretanowej zastosowano
cyklopentan, który nie niszczy warstwy ozonowej atmosfery.
Składowanie
Aby zapewnić ponowne przetworzenie materiałów, z których wykonane jest opakowanie,
należy je oddać do lokalnego punktu zbiórki takich odpadów. Zużyty sprzęt należy przekazać
do firmy zajmującej się zbiórką zużytych urządzeń, aby zapewnić właściwy recykling i
składowanie odpadów. Aby opróżnianie agregatu z czynnika chłodniczego odbywało się w
sposób przyjazny dla środowiska, powinno zostać przeprowadzone przez firmę zajmującą się
oczyszczaniem i przetwarzaniem odpadów.
5.18
Oszczędzanie energii elektrycznej
• Przy średniej temperaturze otoczenia ok. +25oC należy wybrać średnie ustawienie
termostatu chłodziarki (dla zasilania gazem i prądem z sieci).
• W miarę możliwości do urządzenia należy wkładać wstępnie schłodzone artykuły.
• Nie wystawiać urządzenia na bezpośrednie oddziaływanie światła słonecznego.
• Należy zapewnić swobodny przepływ powietrza wokół agregatu chłodniczego.
• Regularnie rozmrażać zamrażarkę.
• Należy na krótko pozostawiać otwarte drzwi urządzenia podczas wyjmowania artykułów.
• Włączyć urządzenie ok. 12 godzin przed włożeniem do niego produktów.
17
5.19
Dane techniczne
Model Wymiary
RM 7601(L) 1245x525x543 142 l 25 l 190 W / 170 W ok. 3,2 kWh / 380 g 42 kg X standardowe drzwi
RM7605(L) 1245x525x543 142 l 25 l 190 W / 170 W ok. 3,2 kWh / 380 g 42 kg X standardowe drzwi
RM 7801(L) 1245x525x599 167 l 30 l 190 W / 170 W ok. 3,2 kWh / 380 g 44 kg X standardowe drzwi
RM 7805(L) 1245x525x599 167 l 30 l 190 W / 170 W ok. 3,2 kWh / 380 g 44 kg X standardowe drzwi
RM 7651(L) 1245x525x570 150 l 26 l 190 W / 170 W ok. 3,2 kWh / 380 g 43 kg X zaokrąglone drzwi
RM 7655(L) 1245x525x570 150 l 26 l 190 W / 170 W ok. 3,2 kWh / 380 g 43 kg X zaokrąglone drzwi
RM 7851(L) 1245x525x626 175 l 31 l 190 W / 170 W ok. 3,2 kWh / 380 g 44,7 kg X zaokrąglone drzwi
RM 7855(L) 1245x525x626 175 l 31 l 190 W / 170 W ok. 3,2 kWh / 380 g 44,7 kg X zaokrąglone drzwi
Podane parametry mogą ulec zmianom technicznym.
wys. x szer. x gł.
(mm); Głębokość
z drzwiami
Pojemność
brutto z
zamrażarką
* Zużycie energii mierzone w średniej temperaturze otoczenia 25
Pojemność
użytkowa
zamrażarki
Moc sieć/
akumulator
Zużycie energii/
gazu w ciągu 24h*
o
C zgodnie z normą ISO.
Waga
netto
Zabezpieczenie
przeciwwypływowe
5.20
Deklaracja zgodności
18
6.0
6.1
INSTRUKCJA INSTALACJI
Przy instalowaniu urządzenia należy przestrzegać przepisów technicznych i administracyjnych
obowiązujących w kraju pierwszej rejestracji pojazdu. Zainstalować urządzenie według
wskazówek podanych w niniejszej instrukcji.
Przykładowo, w Europie urządzenia gazowe, ułożenie przewodów, ustawienie butli
gazowych oraz odbiór techniczny i test szczelności muszą spełniać wymagania normy
europejskiej EN 1949 dotyczącej urządzeń na gaz ciekły montowanych w pojazdach.
Instalacja
Urządzenie oraz przewody odprowadzające spaliny muszą zostać zamontowane w taki sposób,
żeby były stale dostępne w celu przeprowadzenia prac serwisowych, łatwe do zdemontowania i
ponownego zamontowania oraz żeby można je było łatwo wyjąć z pojazdu.
Zainstalowanie urządzenia można zlecić wyłącznie uprawnionemu personelowi!
Instalacja i podłączenie urządzenia musi spełniać wymagania następujących przepisów:
• Podłączenie do instalacji elektrycznej – zgodnie z przepisami krajowymi i lokalnymi.
• Przepisy techniczne EN 60335-1, EN 60335-2-24, EN 1648-1, EN 1648-2.
• Podłączenie do instalacji gazowej – zgodnie z przepisami krajowymi.
• Przepisy techniczne EN 1949.
• Przepisy techniczne EN 732.
• Rozporządzenia lokalne i wymagania nadzoru budowlanego.
Urządzenie należy zainstalować w taki sposób, aby nie było narażone na nadmierne
oddziaływanie źródła ciepła, które wpływa na jego działanie i zwiększa zu
chłodziarko-zamrażarkę.
życie energii przez
Wykonywanie prac montażowych przez osoby nieuprawnione może spowodować
utratę gwarancji.
6.1.1
Instalacja z boku pojazdu

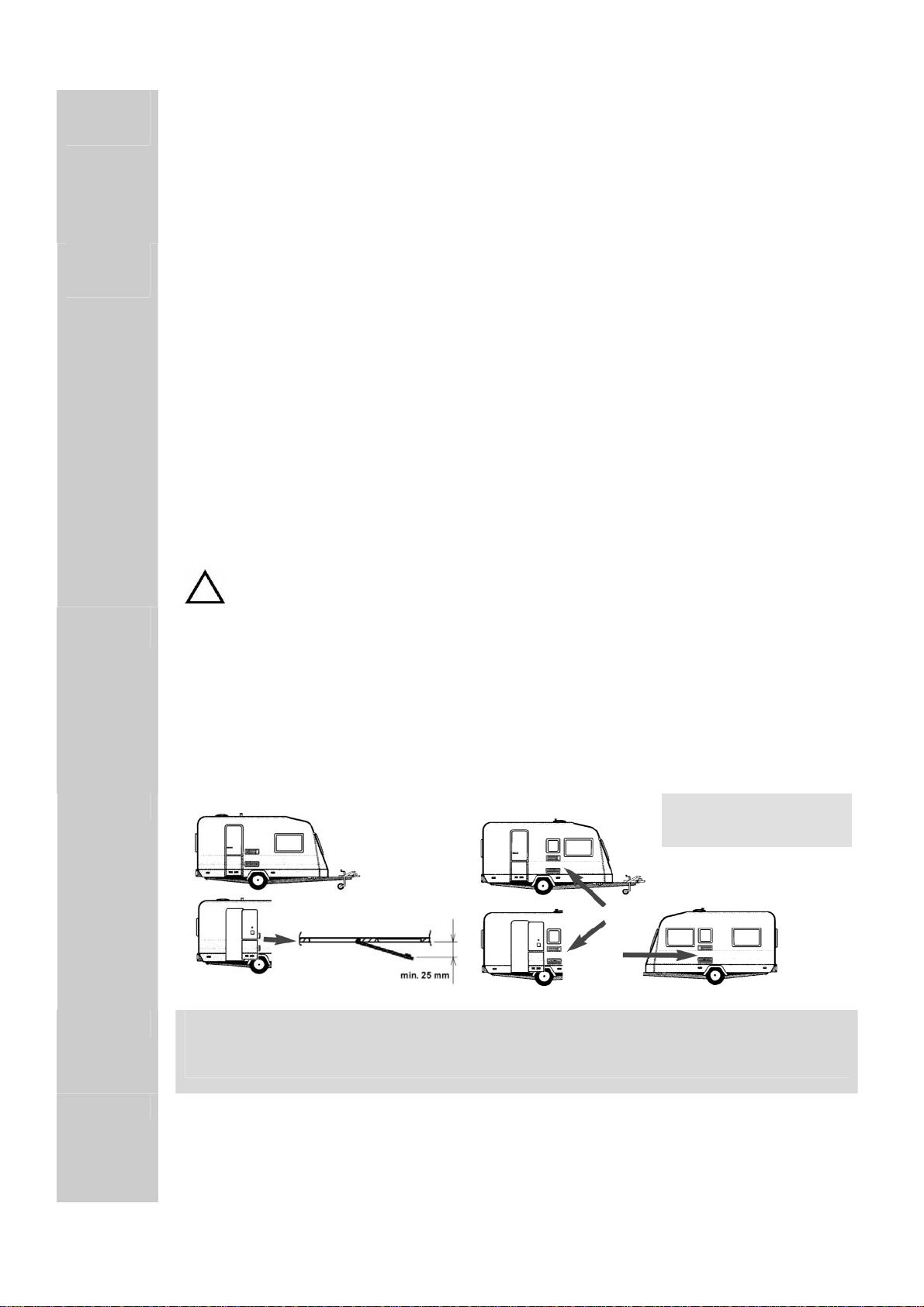

Jeżeli urządzenie będzie zainstalowane po tej samej stronie, po której znajdują się drzwi samochodu,
należy zwrócić uwagę, aby otwarte drzwi nie zasłaniały kratek wentylacyjnych chłodziarkozamrażarki. Jeżeli nie można tego uniknąć, należy zachować odstęp min. 25 mm pomiędzy drzwiami
a kratkami wentylacyjnymi (rys. 1, odstęp między drzwiami a ścianą min. 25 mm). W przeciwnym
razie wentylacja jest ograniczona, co prowadzi do zmniejszenia wydajności chłodzenia. Przed
drzwiami pojazdu często są rozbijane przedsionki namiotowe. W takim wypadku należy zwrócić
uwagę, aby odsłonić kratki wentylacyjne i zapewnić odpowiednią wentylację obszaru pod dachem.
Pozwoli to uniknąć obniżenia wydajności chłodzenia w wysokiej temperaturze otoczenia.
Rys. 1
Rys. 1 – kratki wentylacyjne zasłonięte. Pomiędzy drzwiami a kratkami wentylacyjnymi należy
zachować odstęp przynajmniej 25 mm! Jeżeli ten odstęp wynosi od 25 do 45 mm, zalecamy
zamontowanie zestawu wentylacyjnego Dometic (numer katalogowy 241 2985 – 00/0), który
pozwoli zachować optymalną wydajność chłodzenia w wysokich temperaturach otoczenia.
Rys. 2 Otwory
wentylacyjne odsłonięte –
prawidłowo!
19
6.1.2

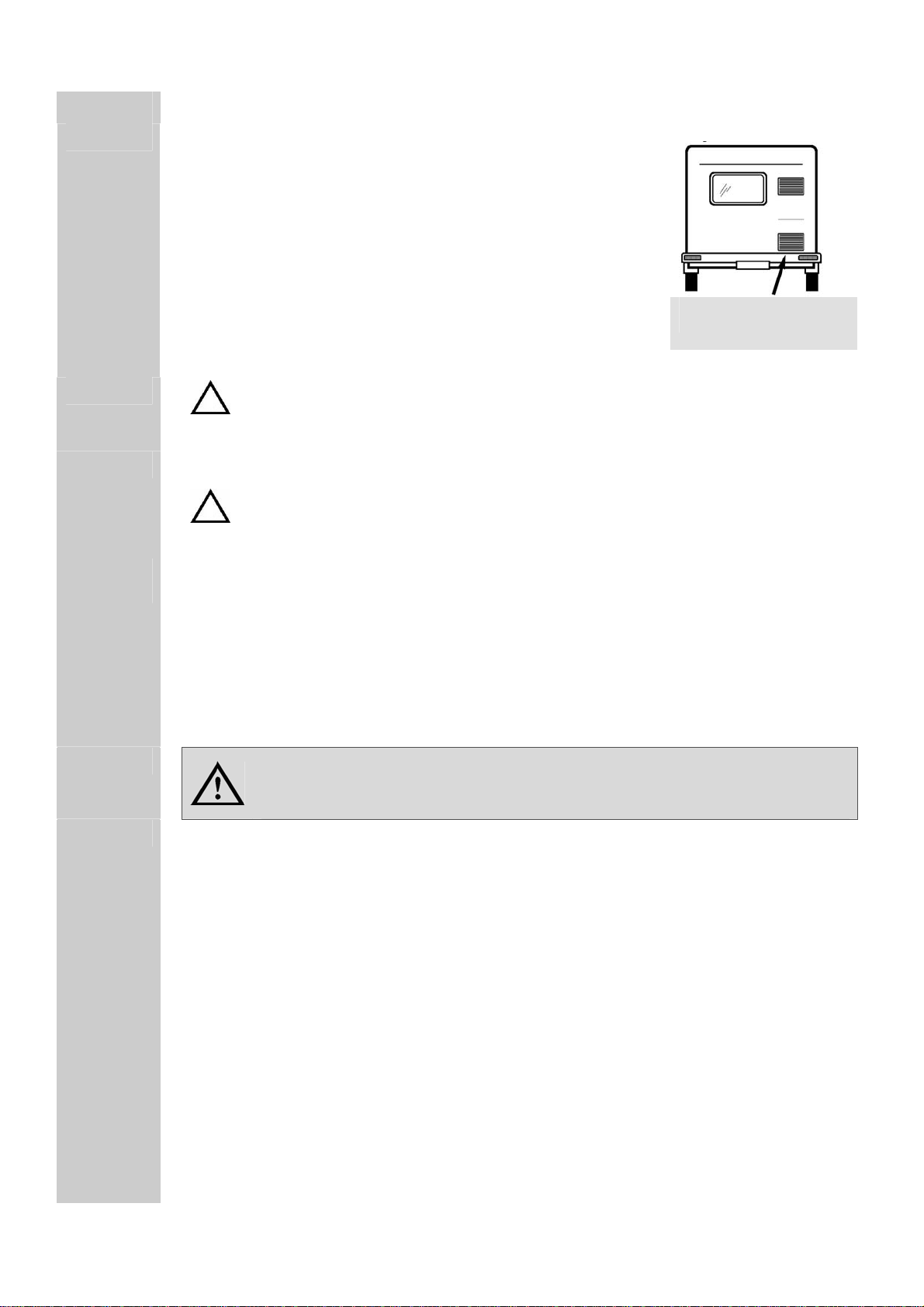

Zainstalowanie urządzenia z tyłu pojazdu prowadzi często do
Instalacja z tyłu pojazdu
powstania niekorzystnego układu, w którym nie jest zapewniona
odpowiednia wentylacja (np. dolna kratka wentylacyjna jest
zasłonięta przez zderzak lub tylne światła pojazdu!). Niedostępna
jest wtedy maksymalna wydajność agregatu chłodniczego.
Innym stosowanym wariantem przy instalacji urządzenia z tyłu
pojazdu jest umieszczenie kratek wentylacyjnych na bocznej
ścianie. Powoduje to znaczne ograniczenie obiegu powietrza, przez
co wymienniki ciepła (skraplacz, absorber) nie są wystarczająco
chłodzone. Umieszczenie dodatkowej kratki wentylacyjnej w
podłodze również nie zapewnia prawidłowej cyrkulacji powietrza.
Niedostępna jest maksymalna wydajność chłodzenia! Przy wszystkich
wariantach instalacji należy sprawdzić, czy zapewniono odpowiednią wentylację i
odprowadzanie spalin, według wskazówek zamieszczonych w podrozdziale 6.4.
Wykonywanie prac montażowych przez osoby nieuprawnione może spowodować
utratę gwarancji.
Rys. 3
Otwory wentylacyjne
odsłonięte – prawidłowo!
6.2
Instalacja z uszczelnionym ciągiem
Urządzenia chłodnicze w kamperach, przyczepach kempingowych i innych pojazdach należy
instalować z uszczelnionym ciągiem (zgodnie z normą EN 1949). Oznacza to, że powietrze
do spalania dla palnika gazowego nie może być pobierane z pomieszczenia mieszkalnego, a
spaliny nie mogą mieć dostępu do tego pomieszczenia.
W żadnym wypadku nie wolno uszczelniać zabudowy urządzenia za pomocą masy
uszczelniającej, pianki (np. pianki montażowej) itp.
Do uszczelniania NIE WOLNO używać żadnych łatwopalnych substancji
(szczególnie silikonowych mas uszczelniających lub podobnych)! W przypadku
zastosowania takiej substancji odpowiedzialność producenta i gwarancja
wygasają.
20
6.2.1
Instalacja z uszczelnionym ciągiem z zastosowaniem
uszczelek wargowych
Poniżej przedstawiono typowy dopuszczalny sposób uszczelnienia.
Propozycja:
Rys. 1
Zastosowanie zestawu instalacyjnego do uszczelniania
Dometic (dostępnego w firmie Dometic):

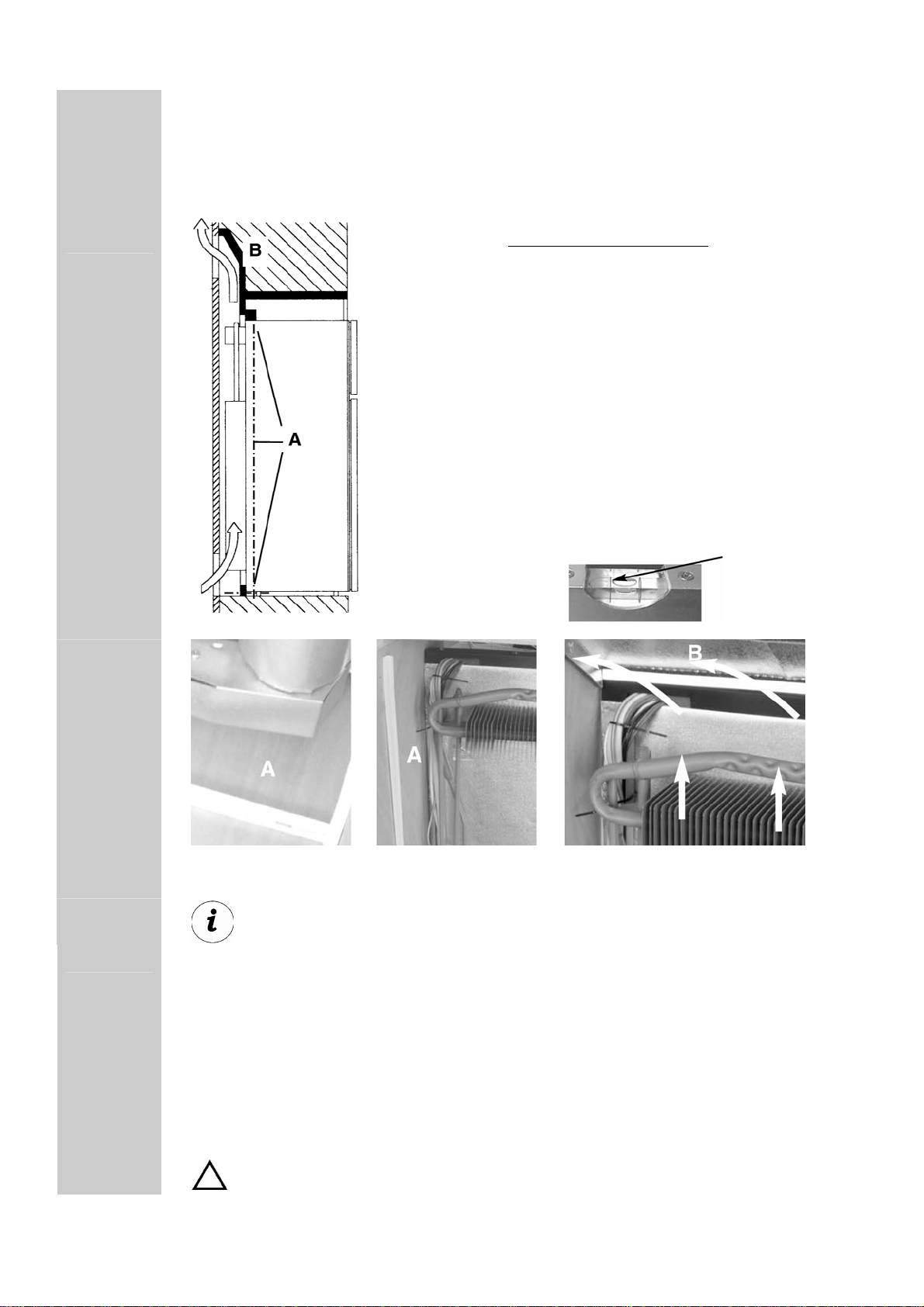

Uszczelki wargowe (A) należy zamocować w niszy
przeznaczonej do zainstalowania urządzenia na dole i po
obu stronach (rys. 1, 2, 3).
Zamocować w niszy i uszczelnić za pomocą uszczelek
wargowych (A) ekran odbijający ciepło (B), wykonany z
wytrzymałego, niepalnego materiału (rys. 4).
Ekran (B) należy zainstalować w taki sposób, aby gorące
powietrze uchodziło przez kratkę wentylacyjną na zewnątrz.
Ekran (B) należy przymocować do ściany pojazdu, nie do
chłodziarko-zamrażarki!
Dodatkowo ekran odbijający ciepło (B) z uszczelkami
wargowymi (A) musi szczelnie odgradzać chłodziarko-
zamrażarkę od pomieszczenia mieszkalnego (rys. 1, 4).
Wypoziomować urządzenie w niszy.
Rys. 2 Rys. 3 Rys. 4
Wsunąć urządzenie od przodu do niszy instalacyjnej.
Wskazówki:
Ważne jest, aby spaliny nie przedostawały się do pomieszczenia mieszkalnego w pojeździe.
Nieprawidłowe uszczelnienie spowoduje gromadzenie się ciepłego powietrza wokół urządzenia,
co wpłynie ujemnie na jego funkcjonowanie.
Jeżeli przestrzeń pomiędzy ścianą pojazdu a urządzeniem jest uszczelniona w taki sposób, że
spaliny nie przedostają się do pomieszczenia mieszkalnego, nie ma potrzeby stosowania rury
odprowadzającej spaliny. Są one odprowadzane na zewnątrz bezpośrednio przez górną kratkę
wentylacyjną.
Nie należy montować żadnego dodatkowego odprowadzenia spalin (np. rury aluminiowej).
Opisany wariant instalacji ułatwia wymontowanie urządzenia w celu naprawy lub
konserwacji i jego ponowną instalację.
Wszelkie odstępstwa wymagają uzyskania zgody producenta.
21
6.3
Wentylacja i odprowadzanie spalin
Prawidłowa instalacja jest niezbędna do właściwego funkcjonowania urządzenia. Ogrzane
powietrze gromadzące się z tyłu musi być odprowadzane na zewnątrz pojazdu.
Przy wysokich temperaturach otoczenia agregat chłodniczy może pracować z pełną
wydajnością tylko dzięki prawidłowej wentylacji i odprowadzaniu spalin.

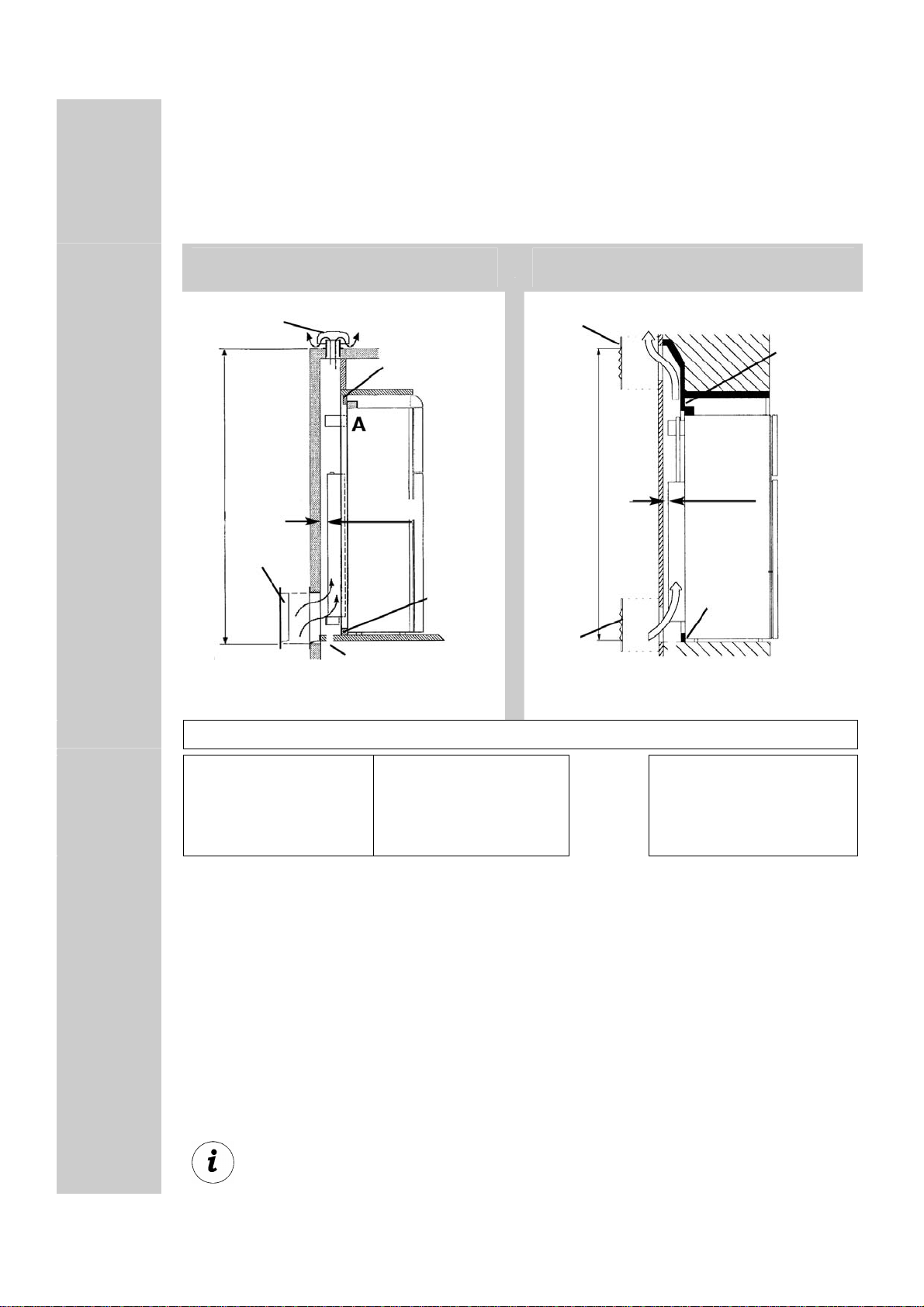

Instalacja dolnej kratki wentylacyjnej (L300 lub
L500) z wentylacją dachową (R500).
R500
H
L300
L500
Minimalna wysokość wentylacji
Rys. 1
Listwa
ograniczająca
z profilowanym
połączeniem
10-20mm
Otwór wentylacyjny
d = 20-40 mm
Listwa
ogranicza
jąca z
profilowanym
połączeniem
Instalacja dolnej i górnej kratki wentylacyjnej
(L300 lub L500).
L300
L500
A
H
10-20mm
Listwa
ograniczająca
Minimalna wysokość wentylacji
z profilowanym
połączeniem
L300
L500
Rys. 2
Otwór wentylacyjny
d = 20-40 mm
Listwa
ograniczająca
z
profilowanym
połączeniem
Minimalna wysokość wentylacji (mm) H
A.
Wentylacja dachowa R500;
Dolna kratka wentylacyjna
L300 lub L500
1250
Agregat chłodniczy jest wentylowany przez otwory w ścianie lub w dachu pojazdu (rys. 1 i 2). Świeże
powietrze wpływa dolną, a ogrzane wypływa górną kratką wentylacyjną (efekt komina). Ścianki szybu
wentylacyjnego znajdujące się ponad wylotem spalin i obok niego muszą być wykonane z niepalnego
materiału. Górna kratka wentylacyjna powinna zostać umieszczona jak najwyżej nad skraplaczem (A)
(zachować minimalną wysokość wentylacji). Dolna kratka powinna być zamontowana równo z
podłogą pojazdu, umożliwiając odprowadzenie ewentualnego niespalonego gazu (cięższego od
powietrza) bezpośrednio na zewnątrz. Jeżeli takie zamontowanie jest niemożliwe, producent pojazdu musi
wykonać otwór wentylacyjny w podłodze niszy przeznaczonej do zainstalowania urządzenia, aby
ewentualny niespalony gaz nie gromadził się przy podłożu. Zaleca się przykrycie otworu drucianą siatką
lub podobnym materiałem i zainstalowanie pod kątem osłony w celu ochrony przed kamieniami, błotem
itp. Siatka nie może zmniejszać powierzchni 13 cm
Kratki wentylacyjne muszą mieć powierzchnię otworów przynajmniej 400 cm
spełnia system kratek wentylacyjnych L300/L500 firmy Dometic, które zostały sprawdzone pod tym kątem
i dopuszczone do użytkowania. Systemy wentylacyjne Dometic składają się z ramki montażowej, kratki
wentylacyjnej i osłony zimowej. Należy pamiętać, że zakładanie na kratki wentylacyjne dodatkowych
siatek ochronnych przed owadami zmniejsza ich powierzchnię wentylacyjną nawet o 50%.
Prawidłowe zamontowanie dolnej kratki wentylacyjnej ułatwia dostęp do
podłączeń elektrycznych i gazowych w celu wykonania prac konserwacyjnych.
☺☺☺
B. ☺☺
Górna i dolna kratka
wentylacyjna L300 lub L500
1400
2
.
C. ☺
Górna kratka wentylacyjna L300
lub L500
Dolna kratka wentylacyjna L205
1400
2
. Wymagane warunki
22
6.4
Instalacja systemu wentylacyjnego
L 300 lub L 500

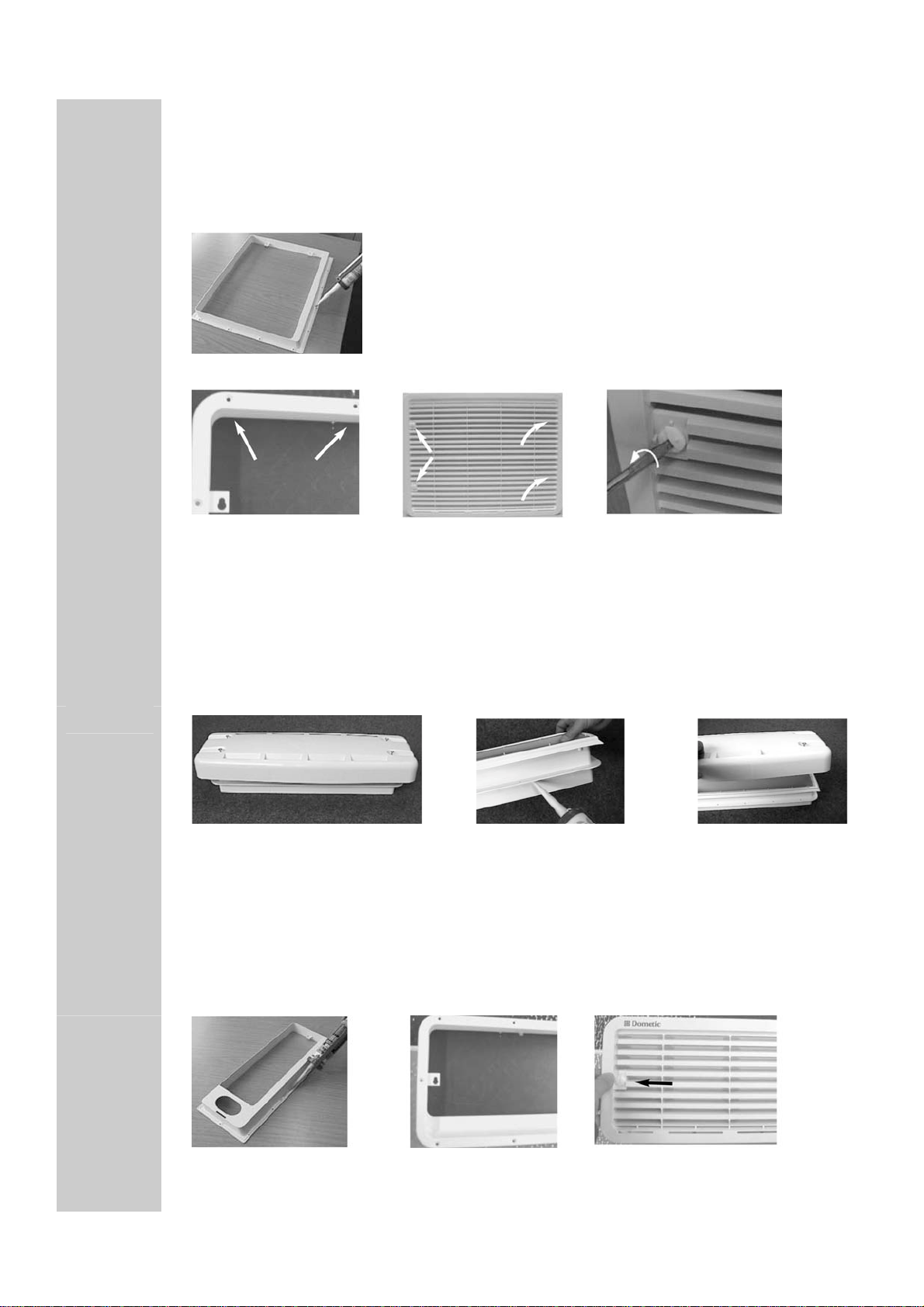

Aby zainstalować kratki wentylacyjne, należy w zewnętrznej ścianie pojazdu wyciąć dwa
prostokątne otwory (L300 = szerokość 490 mm, wysokość 249 mm; L500 = szerokość 451 mm,
wysokość 341 mm). Informacje na temat usytuowania otworów znajdują się w rozdz. 6.3.
1. Uszczelnić ramkę montażową, żeby nie przepuszczała wody.
2. Założyć ramkę i
przykręcić.
5. Założyć osłonę zimową.
R 500
Wymiary wentylacji dachowej R500
Długość Szerokość Wysokość
595 mm 205 mm 150 mm
3. Założyć kratki
wentylacyjne.
4. Przykręcić.
Otwór w dachu: 87 mm x 507 mm
1. Uszczelnić brzegi ramki i
L 205 (bez siatki chroniącej przed owadami)
Aby zainstalować kratki wentylacyjne, należy w zewnętrznej ścianie pojazdu wyciąć prostokątny
otwór o wymiarach 451 mm x 156 mm. Informacje na temat usytuowania otworów znajdują się
w rozdz. 6.3.
Punkt 1 nie dotyczy instalacji ramek
ze zintegrowaną uszczelką.
1. Uszczelnić ramkę
montażową, żeby nie
przepuszczała wody.
2. Przykręcić ramkę. 3. Założyć i przykręcić kratkę
przykręcić ramkę do dachu
pojazdu.
wentylacyjną.
2. Nałożyć górną
część i przykręcić
do ramki.
23
6.5
Nisza instalacyjna
Urządzenie należy zainstalować w niszy, z uszczelnieniem ciągu (informacje w rozdziale 6.2).
Wymiary niszy podano w tabeli poniżej. Należy wsunąć chłodziarko-zamrażarkę do niszy w taki
sposób, aby przód urządzenia zrównał się z przednią częścią niszy. Pozostawić odstęp 10-20
mm między tylną ścianą niszy a agregatem chłodniczym. Podłoga niszy powinna być równa,
tak aby łatwo można było umieścić sprzęt we właściwej pozycji. Podłoże musi być
wystarczająco mocne w stosunku do wagi urządzenia (pod spodem nie może być
pustych miejsc).
Wypoziomować urządzenie w niszy.

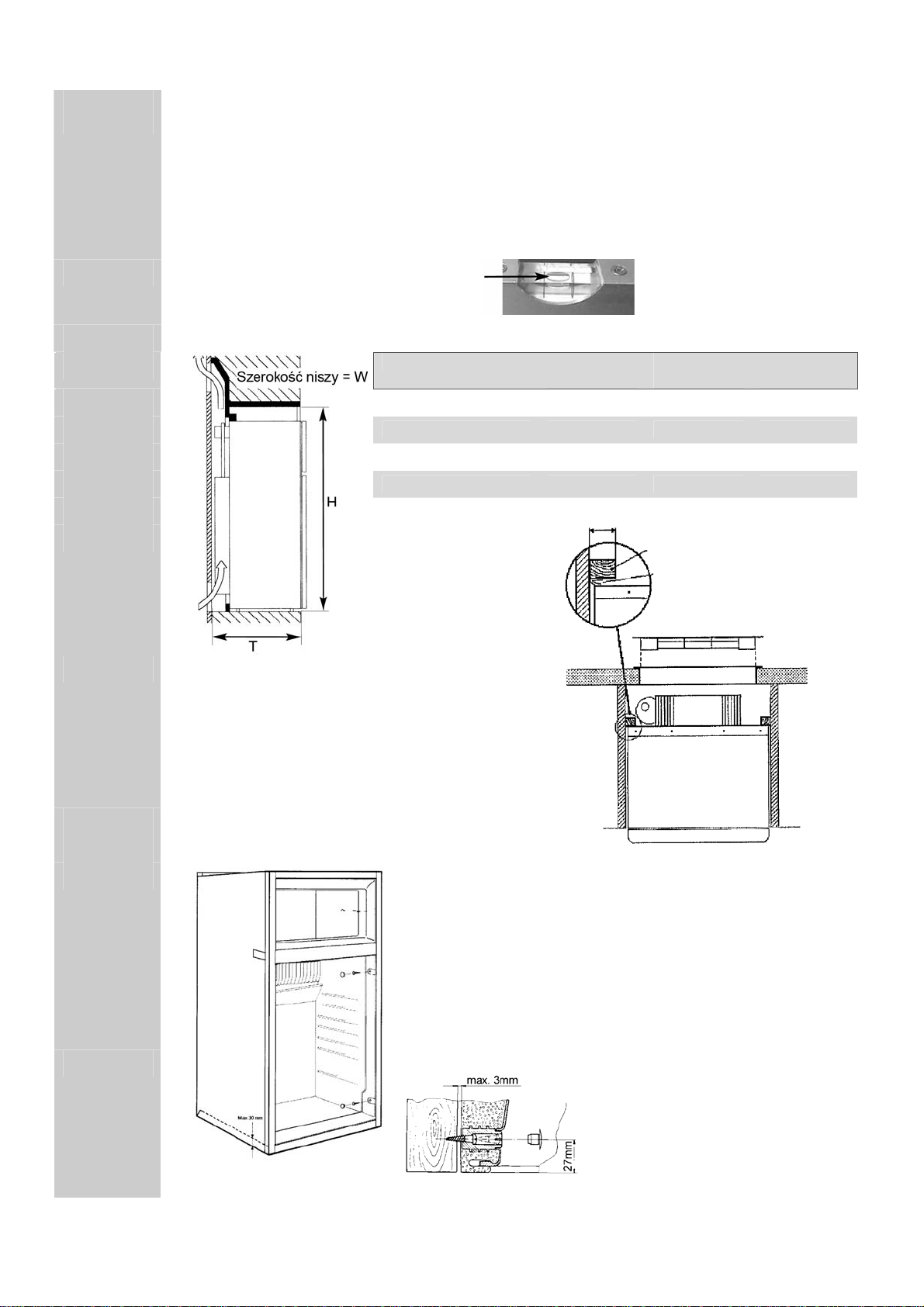

Wymiary niszy:
Model Wysokość
(H)
RM 7601 / RM 7605 1248 mm 530 mm 510 mm
RM 7651 / RM 7655 1248 mm 530 mm 510 mm
RM 7801 / RM 7805 1248 mm 530 mm 565 mm
RM 7851 / RM 7855 1248 mm 530 mm 565 mm
Elastyczne krawędzie uszczelki należy
przymocować w niszy z boku po obu stronach,
na górze i na dole.
Szerokość
(W)
Przymocować krawędź
uszczelki do bocznej ściany,
np. przykleić.
Głębokość
(T)
6.6
Przymocowanie urządzenia
widok z góry
W bocznych ścianach chłodziarki znajdują się cztery śruby w
plastikowych tulejach, służące do przymocowania urządzenia.
Boczne ściany lub listwy do mocowania urządzenia muszą być
wykonane w taki sposób, aby śruby pozostały mocno dokręcone
również przy zwiększonym obciążeniu (podczas jazdy). Śruby
należy zawsze wkładać do przygotowanych plastikowych
tulejek. W przeciwnym razie może dojść do uszkodzenia
zapiankowanych elementów, np. przewodów.
Po umieszczeniu urządzenia w ostatecznej pozycji należy je
przykręcić do ścian niszy.
Śruby muszą przechodzić przez
metalową obudowę urządzenia.
24
6.7

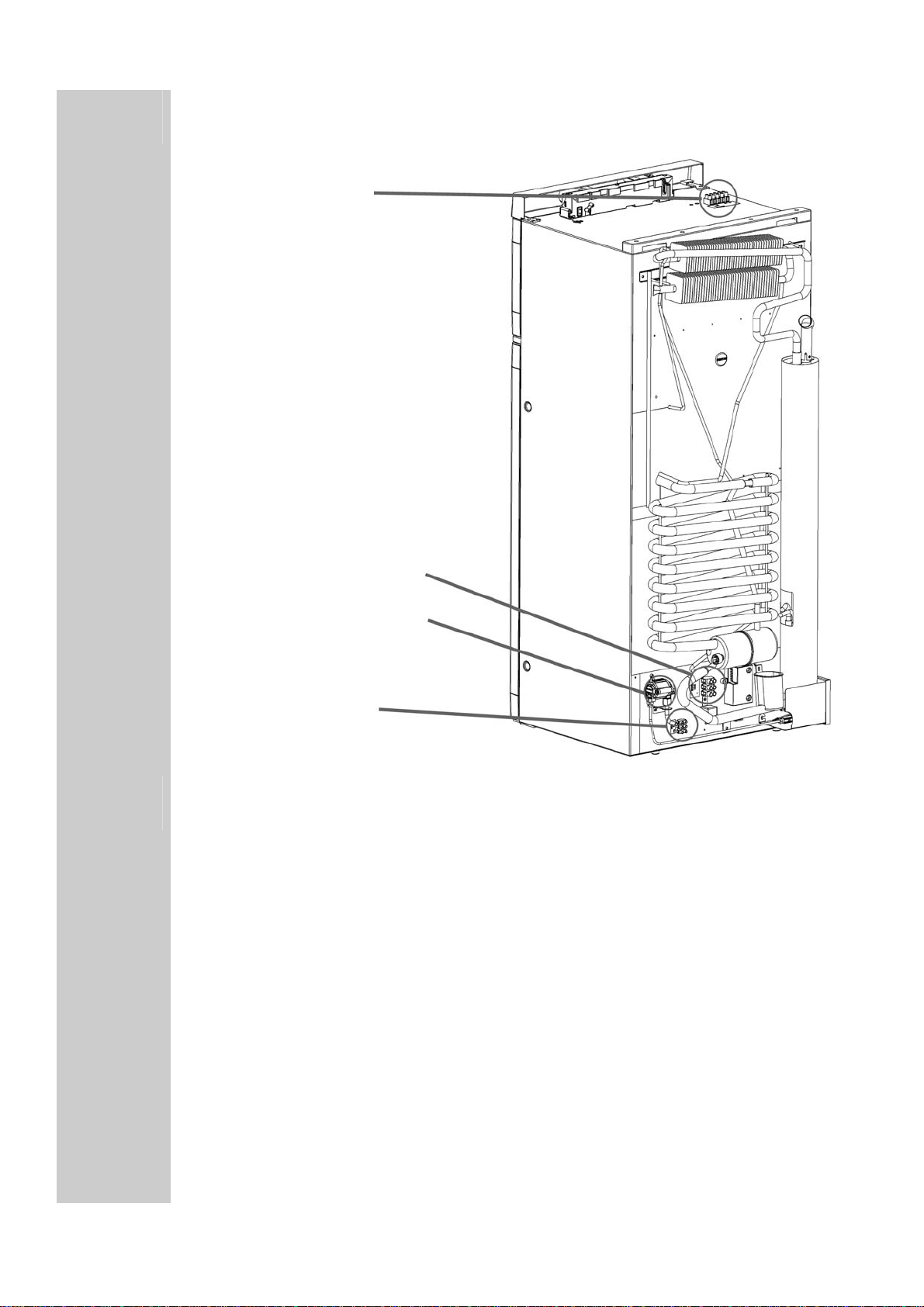

Podłączenie dopływu gazu / zasilania elektrycznego
Listwa zaciskowa
12 V DC – stałe podłączenie
6.8
Listwa zaciskowa
12 V DC – element grzewczy
Zawór gazowy
podłączenie dopływu gazu
Listwa zaciskowa
12 V DC – elektronika i D+
Instalacja gazowa
• Należy przestrzegać zaleceń podanych w podrozdziale 6.1.
• W trybie zasilania gazem urządzenie może pracować wyłącznie na gazie płynnym
(propan/butan) – w żadnym wypadku nie wolno stosować gazu miejskiego ani gazu
ziemnego (norma EN 27418).
• Do butli z płynnym gazem należy podłączyć reduktor ciśnienia, ustawiony na stałą
wartość zgodnie z normą EN 12864.
• Ustawienie reduktora ciśnienia musi być zgodne z ciśnieniem roboczym
określonym na tabliczce znamionowej urządzenia. Ciśnienie robocze odpowiada
standardowemu ciśnieniu w kraju docelowym (norma EN 1949, EN 732).
• Dla pojazdu dopuszczalne jest tylko jednolite ciśnienie przyłączeniowe! W miejscu
ustawienia butli gazowej należy umieścić tabliczkę informacyjną z trwałą, dobrze
czytelną informacją na temat ciśnienia.
• Doprowadzenie gazu do urządzenia należy wykona
naprężeń oraz przymocować na stałe do pojazdu (podłączenie za pomocą węża jest
niedozwolone) (norma EN 1949).
ć w sposób trwały i wolny od
25
• W bezpośrednim sąsiedztwie palnika nie powinny znajdować się żadne łatwopalne
materiały.
• Gaz należy podłączyć do urządzenia za pomocą złącza gwintowego z pierścieniem
nacinającym L8, DIN 2353-ST, zgodnie z normą EN 1949 (np. Ermeto).
Doprowadzenie gazu może zostać wykonane wyłącznie przez
wykwalifikowanego specjalistę.
Po prawidłowym zainstalowaniu przyłącza uprawniony specjalista* powinien przeprowadzić
test szczelności i próbę płomieniową, zgodnie z normą EN 1949, oraz wystawić zaświadczenie
o szczelności podłączenia.
* uprawniony specjalista
Uprawnieni specjaliści to wykwalifikowani fachowcy, którzy ze względu na swoje wykształcenie
i wiedzę są w stanie poprawnie przeprowadzić test szczelności.
Na doprowadzeniu gazu do chłodziarko-zamrażarki musi być zamontowany kurek (C)
umożliwiający odcięcie zasilania gazem. Kurek musi być stale dostępny dla użytkownika.
Ciśnienie gazu
Kategoria I
mbar 30 37 50 28-37 30-37 50 30
BE ●
DK ●
DE ● ●
FI ●
FR ●
GR ● ●
IE ● ●
IS ●
IT ●
LU ● ●
NL ● ●
NO ●
AT ● ●
PT ● ●
SE ●
CH ● ●
ES ●
UK ● ● ●
3P(30)
I
3P(37)
I
26
I3+ I
3P(50)
3B/P(50)
I
3B/P(30)
6.9.1
6.9
Instalacja elektryczna
Podłączenie urządzenia do instalacji elektrycznej może zostać wykonane
Przyłącze sieciowe
wyłącznie przez uprawnioną osobę. Podłączenie należy wykonać zgodnie z
obowiązującymi przepisami krajowymi (w Europie obowiązują normy: EN 603352-24, EN 1648-1, EN 1648-2). Przewody elektryczne należy ułożyć w taki sposób,
aby nie stykały się z gorącymi elementami agregatu/palnikiem ani z ostrymi
brzegami.
Wprowadzanie zmian w wewnętrznej instalacji elektrycznej lub podłączenie
innych komponentów elektrycznych (np. dodatkowego wentylatora) do
wewnętrznego okablowania urządzenia spowoduje wygaśnięcie dopuszczenia
e1/CE oraz uprawnień z tytułu gwarancji i odpowiedzialności producenta!
Urządzenie należy podłączyć do prawidłowo uziemionego gniazdka lub za
pomocą uziemionego przyłącza stałego. W przypadku podłączenia do gniazdka
wtyczka musi być łatwo dostępna dla użytkownika.
Zalecamy poprowadzenie przewodu doprowadzającego zasilanie przez bezpiecznik w
pojeździe lub wyłącznik automatyczny. Przewód zasilający należy ułożyć w taki
sposób, aby nie stykał się z gorącymi elementami agregatu/palnikiem ani z ostrymi
brzegami.
W przypadku uszkodzenia przewodu zasilającego ze względów bezpieczeństwa
należy zlecić jego wymianę pracownikowi serwisu firmy Dometic lub innej
uprawnionej osobie. Należy zamontować oryginalny przewód firmy Dometic.
6.9.2
Podłączenie do akumulatora
Pokładowy przewód zasilający 12 V należy podłączyć (zwracając uwagę na właściwe
umiejscowienie biegunów) do listwy z zaciskami. Okablowanie elementu grzewczego
(przyłącze A/B na schemacie połączeniowym w rozdz. 6.9.6, przewód biało-czerwony)
powinno być poprowadzone bezpośrednio i możliwie najkrótszą drogą do akumulatora lub
alternatora (samochód kempingowy).
samochód kempingowy
przyczepa kempingowa
(wewnątrz)
przyczepa kempingowa
(na zewnątrz)
Obwód 12 V należy zabezpieczyć bezpiecznikiem 20 A.
Aby nie zapomnieć o wyłączeniu zasilania 12 V dla chłodziarko-zamrażarki po wyłączeniu
silnika pojazdu (co spowoduje rozładowanie akumulatora w ciągu kilku godzin), należy
podłączyć obwód zasilający element grzewczy (przyłącze A/B na schemacie połączeniowym w
rozdz. 6.9.6) w taki sposób, aby wyłączał się wraz z wyłączeniem zapłonu pojazdu.
Przyłącze C/D (oświetlenie wewnętrzne, elektronika; przewód czarno-fioletowy) musi być
podłączone do stałego zasilania 12 V DC, które nie wyłącza się po wyłączeniu zapłonu
samochodu.
Obwód stałego zasilania 12 V musi być zabezpieczony bezpiecznikiem 2 A!
Przekrój przewodu Długość przewodu
2
< 6 m
6 mm
2
10 mm
min. 2,5 mm
> 6 m
2
(EN 1648-1)
Jeżeli urządzenie jest zainstalowane w przyczepie kempingowej, przewody 12 V+
i 12 V- przyłączy A/B i C/D nie powinny być połączone ze sobą od strony
przyczepy (norma EN 1648-1).
27
6.9.3
Przyłącze D+ i podłączenie zasilania słonecznego
(dotyczy tylko urządzeń AES)
Przyłącze D+:
Przyłącze D+ (sygnał alternatora przy pracującym silniku) należy podłączyć do
odpowiedniego zacisku w pojeździe.
Przyłącze baterii słonecznej (S+):
Przyłącze tylko przy zastosowaniu regulatora ładowania baterii słonecznej z
wyjściem AES.
Odpowiednie regulatory ładowania baterii słonecznych można nabyć w sklepach
specjalistycznych.
Przyłącze „Solar” (S+) należy podłączyć do odpowiedniego zacisku na regulatorze
ładowania baterii słonecznej (wyjście AES).
Przekrój przewodów
Przez przyłącza D+ i S+ nie przepływa prąd o wysokim napięciu, dlatego nie są dla nich
wymagane przewody o dużym przekroju (ok. 1 mm
6.9.4
Listwa z zaciskami (MES i AES)
Przyłącza:
A = uziemienie elementu
grzewczego DC
B = plus elementu grzewczego DC
C = uziemienie elektroniki
D = plus elektroniki
(RM7605)
D+ = sygnał alternatora
S+ = sygnał na wejściu AES
(regulator ładowania baterii
słonecznej)
6.9.5 Ulepszanie urządzenia
ULEPSZANIE URZĄDZENIA
2
).
Zmiana ręcznego wyboru rodzaju zasilania na wybór automatyczny
Dla wszystkich urządzeń MES istnieje możliwość ulepszenia do poziomu urządzeń RM 76x5 /
RM 78x5 z funkcjami AES.
W tej sprawie należy zwrócić się do serwisu firmy Dometic lub do sprzedawcy.
28
6.9.6
Schemat połączeń elektrycznych
Schemat połączeń dla modeli RM 76x1 L / RM 78x1
Przyłącza:
A = uziemienie elementu grzewczego DC
B = plus elementu grzewczego DC
C = uziemienie elektroniki
D = plus elektroniki
Do właściwego działania urządzenia konieczne jest podłączenie stałego
zasilania 12 V DC do zacisków C/D (stałe dostarczanie napięcia dla elektroniki).
29
Schemat połączeń dla modeli RM 76x5 L / RM 78x5 L
Przyłącza:
A = uziemienie elementu grzewczego DC
B = plus elementu grzewczego DC
C = uziemienie elektroniki
D = plus elektroniki
30
Dometic GmbH
In der Steinwiese 16
D-57074 Siegen
www.dometic.com
31
Loading...
