Page 1
doepfer
A-114
RING MOD.
X IN
Y IN
X • Y OUT
X IN
Y IN
X • Y OUT
System A - 100
1. Einführung
Das Modul A-114 (Dual Ring Modulator) enthält zwei
getrennte Ringmodulatoren.
Ein Ringmodulator liefert am Ausgang das Produkt
(Multiplikation X • Y) der Signale an den Eingängen X
und Y. Der Unterschied zum VCA besteht darin, daß
beide Eingangsspannungen positiv und/oder negativ
sein können und das Produkt am Ausgang vorzeichenrichtig erscheint (4-Quadranten-Multiplikation). Beim
VCA sind hingegen für den Steuereingang nur positive
Spannungen erlaubt (2-Quadranten-Multi-plikation).
Die Ringmodulation ist somit eine auf positive und
negative Eingangspannungen erweiterte Amplitudenmodulation. Von der Frequenzseite betrachtet liefert
die die AM als Ausgangsprodukt sowohl die Trägerfrequenz f
pro spektrale Komponente des Träger- und Modulationssignals - bei der Ringmodulation fehlt hingegen die
Trägerfrequenz im Ausgangsprodukt (s. Abb. 1).
Dual Ring Modulator
als auch je zwei Seitenbänder (fC - fM, fC + fM)
C
A-114
Ein Ringmodulator wird z.B. zur Erzeugung glockenähnlicher Klänge oder zur Sprachverfremdung eingesetzt.
1
Page 2
A-114
Dual Ring Modulator
System A - 100
doepfer

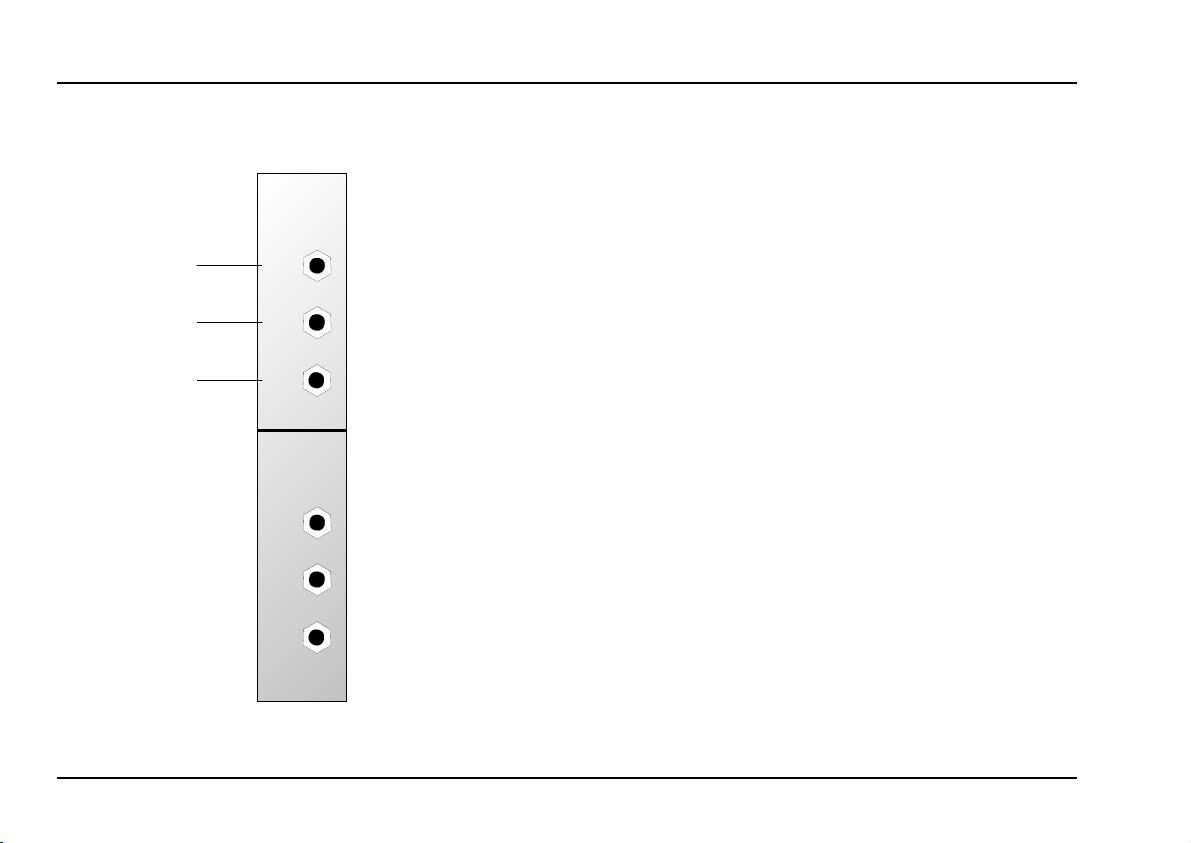

2. Dual Ring Modulator - Übersicht
A-114
RING MOD.
X IN
Y IN
X • Y
OUT
RING MOD.
X IN
Y IN
X • Y
OUT
Ein- / Ausgänge:
! X In : Signaleingang
" Y In : Signaleingang
§ X*Y Out : Ausgang
2
Page 3
doepfer
System A - 100
Dual Ring Modulator
A-114
3. Ein- / Ausgänge
!
X In • " Y In
Die Buchsen ! und " sind die Signaleingänge des
A-114. Hier führen Sie die Signale zu, die Sie miteinander ringmodulieren möchten.
H
§
Die Buchse § ist der Ausgang des Ringmodulators.
Die Eingänge sind wechselspannungsge-
koppelt, d.h. es müssen Audio-Signale angelegt werden. Für Steuersignale ist der
Ringmodulator nicht geeignet. Hierfür sollten
Sie stattdessen einen VCA verwenden.
X*Y Out
4. Anwendungsbeispiele
Ringmodulation - Grundtyp
In Abb. 1 ist der Grundtyp der Ringmodulation am
Beispiel zweier Sinuswellen dargestellt. Mit diesem
Patch können Sie beispielsweise die typischen
glocken- und vibraphonähnlichen Klänge erzeugen.
A-114
RING MOD.
f = 440 Hz
C
f = 77.7 Hz
M
Abb. 1: Ringmodulation zweier Sinuswellen
X IN
Y IN
X • Y OUT
f + f = 517.7 Hz
C
f + f = 362.3 Hz
CMM
3
Page 4
A-114
Dual Ring Modulator
System A - 100
doepfer
Ringmodulation von Audio-Signalen
Mit einem Ringmodulator lassen sich Audio-Signale
(z.B. Stimmen, Streicher, Saxophon) sehr effizient
verfremden.
Beim Beispiel in Abb. 2 wird ein solches Audio-Signal
(zugeführt bei "ext. Audio In") mit einer Sinuswelle
ringmoduliert. Das Spektrum am Ausgang des A-114
beinhaltet die Summe und Differenz der Frequenz der
Sinuswelle mit sämtlichen Spektralfrequenzen des Audiosignals.
A-114
VCO
Audio Ou t
A-119
ext.
Audio In
Env. Out
Abb. 2: Ringmodulation eines externen Audio-Signals
RING MOD.
X IN
Y IN
X • Y OUT
VCA
Das Modul A-119 hat bei diesem Patch zwei Funktionen. Zum einen bringt es das externe Audio-Signal an
seinem Ausgang Audio Out auf den Pegel des A-100
(ca. 5 V
). Zum andern steuert die vom A-119 gene-
SS
rierte Hüllkurve (Ausgang Env. Out) den Ausgangspegel über einen VCA.
Letztere Maßnahme ist erforderlich, da der Ringmodulator bei einem 0 V-Pegel am Eingang nicht zu 100 %
zumacht, sondern nur zu ca. -50 ... -60 dB, d.h. man
würde den VCO auch ohne externes Audio-Signal
leise hören. Der VCA sorgt hingegen dafür, daß ohne
Audio-Signal in diesem Fall wirklich nichts zu hören ist.
P
Experimentieren Sie ein wenig mit dieser
Anordnung, indem Sie die Sinuswelle duch
andere Wellenformen (z.B. Sägezahn, Pulswelle, etc.) ersetzen.
Diese anderen Wellenformen können auch
ihrerseits moduliert sein (z.B. PWM, AM, FM,
Audio-Signal).
4
Page 5
doepfer
System A - 100
Dual Ring Modulator
A-114
"Glissando-Ringmodulation"
Interessante Klänge ergeben sich mit dem Patch in
Abb. 3. Die Wellen zweier harmonisch zueinander
gestimmter (z.B. Quinte, Oktave) VCO's werden einem
Ringmodulator zugeführt. Während die Tonhöhe von
VCO 1 direkt von der Tonhöhenspannung CV bestimmt wird, durchläuft diese erst einen Slew Limiter
(A-170), ehe sie VCO 2 zugeführt wird.
Bei einer Tonhöhenänderung "zieht das Spektrum bei
der Ringmodulation nach".
ADSR
Gate
A-170
CV
VCO 1
VCO 2
A-114
RING MOD.
X IN
Y IN
X • Y OUT
VCA
H
Hierbei ist unbedingt der obere SL des
A-170 zu verwenden (kein Dioden-Offset).
Abb. 3: "Glissando-Ringmodulation"
5
Page 6
A-114
Dual Ring Modulator
System A - 100
6. Patch-Vorlage
Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"Montagerahmen auf einer DIN A4-Seite Platz findet.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr individuelles Modulsystem zusammenkleben.
A-114
RING MOD.
X IN
Y IN
X • Y
OUT
A-114
RING MOD.
X IN
Y IN
X • Y
OUT
doepfer
A-114
RING MOD.
X IN
Y IN
X • Y
OUT
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
6
X IN
Y IN
X • Y
OUT
X IN
Y IN
X • Y
OUT
X IN
Y IN
X • Y
OUT
