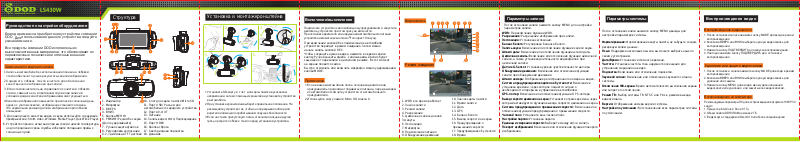

Руководство по настройке оборудования
Благодарим вас за приобретение устрой ства компании
DOD использования данного устройст ва следуйте
. Для
указаниям ниже.
Все продукты компании DOD изготовлены из
высококачественных материалов, что обеспечивает их
первоклассные технические и отличные внешние
характеристики.
Замечания по ведению записи
1.Запись в автомобиле без использования пленк и на
стекле обеспечит лучшие результаты записи изображения.
2.Содер жите стекло в чистоте для обеспечени я
качестве нного изобра жения при запи си.
3.Если стеклоочиститель не справляется с очисткой
стекла, замените его , в противном случае при записи в
условиях дождя качество изображения может ухудшиться.
4.Качество изображения повышается при записи в солнечный день,
однако с учетом засветки зображение становится темнее.
Это нормальная реакция датчика изображения при лобовом
освещении.
5. Для наилучшего качества видео и звука используйте следующие
проигрыватели: Storm video, Windows Media Player,
6. Устройство прошло испытания при высокой и низкой температуре,
но для продления срока службы избегайте попадания прямых
солнечных лучей.
лобовое
,
и
лобовом
лобового
QuickTime Player.
Структура
1. Индикатор
2. Микрофон
3. ВВЕРХ
4. ВНИЗ
5. Кнопка МЕНЮ
6. РЕЖИМ/ Режим без звука
(Долго удерживайте)
7. Ручная защита файлов
8. Регулировка экспозиции
9. 2,7-дюймовый TFT дисплей
10. Слот для карты памяти Micro SD
11. Порт USB/ Разъем для
автомобильного зарядного устройства
12. Порт AV-OUT
13. Питание
14. Запись видео/ Фото/ Подтверждение
15. Порт HDMI
16. Кнопка сброса
17. Светодиодная подсветка
18. Динамик
Установка и монтаж кронштейна
1.Установите SD-карту в для карты памяти в указанном
направлении, затем с помощью кронштейна установите устройство
в автомобиле.
2.При установке кронштейна выберите правильное положение. Не
размещайте устройство так, чтобы оно перекрывало обзор для
водителя или мешало срабатыванию подушек безопасности.
3.Если на стекле присутствуют пятна, отпечатки пальцев и другая
грязь, протрите стекло перед установкой устройства.
слот
лобовое
Включение/выключение
Подключите устройство к автомобильному прикуривателю и запустите
двигатель, устройство при этом сразу же включ тся.
При остановке двигателя или нарушении автомобильного питания
устройство автоматически отключ тся через 10 секунд.
При включении кнопкой без подключения к автомобилю
устройство перейдет в режим ожидания. Затем можно
начать запись кнопкой REC.
Чтобы сохранить нужное видео, нажмите во время записи
кнопку Ручной защиты файла - записываемый ролик будет
защищён от перезаписи в цикличном режиме. В этот момент
на экране появится замок.
Быстро отключить или включить микрофон можно удерживанием
кнопки MODE.
и
Примечания
1.Если в вашем автомобиле после остановки двигателя на
прикуриватель продолжает подаваться питание, перед выходом
из автомобиля отключите устройство от автомобильного
прикуривателя.
2.Используйте карту памяти Micro SD класса 6.
и
Видеозапись
1 2 3
9
10 11
Режим ожидания
1. WDR все время работает
2. Значок записи
3. Режим записи
4. Разрешение
5. Цикличная запись длиной
3 минуты
6. Экспозиция
7. Микрофон
8. Подключение питания
9. Обнаружение движения
4 5 6 7 8
13
14
15
16
17
18
12
10. Значок карты памяти
11. Время записи
12. Дата
13. GPS
14. Баланс белого
15. Вывод скорости на экран
16. Предупреждение о
превышении скорости
17. Предупреждение об усталости
18. Время
Параметры записи
После остановки записи нажмите кнопку MENU для настройки
параметров записи.
WDR:
WDR: Переключение функции WDR.
Разрешение:
Разрешение: Разрешение изображения при записи.
Экспозиция:
Экспозиция: Установка экспозиции.
Баланс белого:
Баланс белого: Регулировка баланса белого.
Запись звука:
Запись звука: Включение или отключение функции записи звука.
Штамп даты:
Штамп даты: Включение или отключение функции штамп даты.
Цикличная запись:
Цикличная запись: Включение или отключение функции цикличной
записи, а также установка длительности видеофайлов при
цикличной записи.
Датчик G-Sensor:
Датчик G-Sensor: Установка уровня чувствительности датчика.
Обнаружение движения:
Обнаружение движения: Включение или отключение функции
записи при обнаружении движения.
Штамп номера:
Штамп номера: Отображение регистрационного номера на видео.
Система предупреждения водителя об усталости: Включение и
Система предупреждения водителя об усталости:
установка времени, через которое подается сигнал о
необходимости перерыва в управлении автомобилем.
GPS-логгер:
GPS-логгер: Включение или отключение функции GPS-логгера.
Вывод скорости движения на экран: Установите отрезок времени, через
Вывод скорости движения на экран:
который активируется функция вывода скорости движения на экран.
Система предупреждения о превышении скорости: Включение или
Система предупреждения о превышении скорости:
отключение функции предупреждения о превышении скорости.
Часовой пояс: Установите ваш часовой пояс.
Часовой пояс:
Настройки пароля:
Настройки пароля: Установка пароля.
Единицы измерения скорости: Выберите между км/ч и мили/ч.
Единицы измерения скорости:
Поворот изображения: Включение или отключение функции поворота
Поворот изображения:
изображения.
Параметры системы
После остановки записи нажмите кнопку MENU дважды для
настройки параметров системы.
Форматирование: Форматирование карты памяти, не забудьте создать
Форматирование:
резервную копию данных.
Язык: Поддержка нескольких языков, вы можете выбрать язык по
Язык:
своему усмотрению.
Дата/Время: Установки системного времени.
Дата/Время:
Частота: Частота: Установка частоты тока наружного освещения для
устранения мерцания на видео.
Подсветка: Включение или отключение подсветки.
Подсветка:
Звуковой сигнал: Включение или отключение звукового сигнала
Звуковой сигнал:
системы.
Отключение ЖК-экрана: Время автоматического выключения экрана
Отключение ЖК-экрана:
или запрет его отключения.
Режим ТВ:
Режим ТВ: Выбор системы ТВ NTSC или PAL в режиме вывода
видеосигнала.
Версия:
Версия: Отображение номера версии системы.
Настройки по умолчанию: Восстановление всех параметров системы
Настройки по умолчанию:
по умолчанию.
Воспроизведение видео
Воспроизведение видеозаписи
1.После записи нажмите кнопку MODE для входа в режим
останов
останов
ки
ки
даления или защиты
останов
ки
воспроизведения
2.Кнопками ВВЕРХ или ВНИЗ выберите нужную видеозапись для
воспроизведения.
3.Нажмите кнопку ПОДТВЕРДИТЬ для запуска воспроизведения.
4.Повторно нажмите кнопку ПОДТВЕРДИТЬ для
воспроизведения
.
Удаление или защита видеозаписи
1.После записи нажмите кнопку MODE для входа в режим
воспроизведения
2.Кнопками ВВЕРХ или ВНИЗ выберите нужную видеозапись для
у
даления или защиты.
3.Нажмите кнопкуMENU для входа в меню удаления данной
видеозаписи или у всех видеозаписей.
Воспроизведение на компьютере
Рекомендуемые параметры ПК для воспроизведения в формате 1080P 30
кадр/с:
1.Процессор Intel Core 2 Duo 2,0 ГГц
2.Объем памяти DDRII RAM не менее 2 ГБ
3. карта с поддержкой DirectX 10 или более поздней версии
