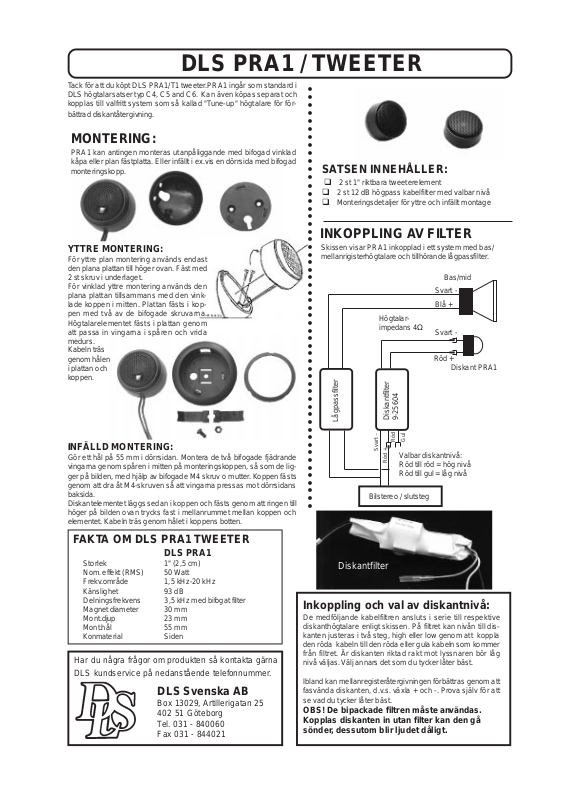

DLS PRA1 / TWEETER
Tack för att du köpt DLS PRA1/T1 tweeter.PRA1 ingår som standard i
DLS högtalarsatser typ C4, C5 and C6. Kan även köpas separat och
kopplas till valfritt system som så kallad "Tune-up" högtalare för för-
bättrad diskantåtergivning.
MONTERING:
PRA1 kan antingen monteras utanpåliggande med bifogad vinklad
kåpa eller plan fästplatta. Eller infällt i ex.vis en dörrsida med bifogad
monteringskopp.
YTTRE MONTERING:
För yttre plan montering används endast
den plana plattan till höger ovan. Fäst med
2 st skruv i underlaget.
För vinklad yttre montering används den
plana plattan tillsammans med den vinklade koppen i mitten. Plattan fästs i koppen med två av de bifogade skruvarna.
Högtalarelementet fästs i plattan genom
att passa in vingarna i spåren och vrida
medurs.
Kabeln träs
genom hålen
i plattan och
koppen.
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
SATSEN INNEHÅLLER:
q 2 st 1" riktbara tweeterelement
q 2 st 12 dB högpass kabelfilter med valbar nivå
q Monteringsdetaljer för yttre och infällt montage
INKOPPLING AV FILTER
Skissen visar PRA1 inkopplad i ett system med bas/
mellanrigisterhögtalare och tillhörande lågpassfilter.
Bas/mid
Svart Blå +
Högtalarimpedans 4Ω
Svart -
Röd +
Diskant PRA1
INFÄLLD MONTERING:
I
Gör ett hål på 55 mm i dörrsidan. Montera de två bifogade fjädrande
vingarna genom spåren i mitten på monteringskoppen, så som de ligger på bilden, med hjälp av bifogade M4 skruv o mutter. Koppen fästs
genom att dra åt M4-skruven så att vingarna pressas mot dörrsidans
baksida.
Diskantelementet läggs sedan i koppen och fästs genom att ringen till
höger på bilden ovan trycks fast i mellanrummet mellan koppen och
elementet. Kabeln träs genom hålet i koppens botten.
F AKTA OM DLS PRA1 TWEETER
DLS PRA1
Storlek 1" (2,5 cm)
Nom. eff ekt (RMS) 50 Watt
Frekv.område 1,5 kHz-20 kHz
Känslighet 93 dB
Delningsfrekvens 3,5 kHz med bifogat filter
Magnet diameter 30 mm
Mont.djup 23 mm
Mont.hål 55 mm
Konmaterial Siden
Har du några frågor om produkten så kontakta gärna
DLS kundservice på nedanstående telefonnummer.
DLS Svenska AB
Box 13029, Artillerigatan 25
402 51 Göteborg
Tel. 031 - 840060
Fax 031 - 844021
Diskantfilter
Lågpassfilter
Bilstereo / slutsteg
9-25604
Röd
Gul
Svart -
Valbar diskantnivå:
Röd +
Röd till röd = hög nivå
Röd till gul = låg nivå
Diskantfilter
Inkoppling och val av diskantnivå:
De medföljande kabelfiltren ansluts i serie till respektive
diskanthögtalare enligt skissen. På filtret kan nivån till diskanten justeras i två steg, high eller low genom att koppla
den röda kabeln till den röda eller gula kabeln som kommer
från filtret. Är diskanten riktad rakt mot lyssnaren bör låg
nivå väljas. Välj annars det som du tycker låter bäst.
Ibland kan mellanregisteråtergivningen förbättras genom att
fasvända diskanten, d.v.s. växla + och -. Prova själv för att
se vad du tycker låter bäst.
OBS! De bipackade filtren måste användas.
Kopplas diskanten in utan filter kan den gå
sönder, dessutom blir ljudet dåligt.
DLS PRA1 / TWEETER
Thank you for b uying DLS PRA1 tw eeters. PRA1 tw eeters are included
in the DLS speaker kits C4, C5, and C6.
They can also be bought separately for use as "Tune-up speak ers" to
improve the treb le in any other system.
MOUNTING:
PRA1/ T1 can be mounted on the dashboard with the angled cup or
recessed in a doorside with the flush cup.
SURFACE MOUNTING:
For straight surf ace mounting only use the
plain mounting plate to the right above.
Fasten with two scre ws .
For angled surface mounting use the plain
mounting plate together with the angled
cup. The plate is attached to the cup with
two small screws. The tweeter element is
attached to the cup by fitting the three
wings into the tracks of the cup and then
twist it clockwise.
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
THE KIT CONTAINS:
q 2 pcs 1" swivelball head tweeter elements
q 2 pcs 12 dB high-pass cable filter with le vel select
q Mounting accessories for dash-
and recessed mounting
FILTER CONNECTION
Here PRA1 is connected to a system with a bass/mid
speaker with it´s own low-pass filter.
Bass/mid
Black Blue +
Speaker
impedance 4Ω
Black -
Red +
Tweeter
FLUSH MOUNTING:
You need a hole with a diameter of 55 mm. Put the two metal wings
through the two tracks in the center of the cup, just as the picture
shows, and attach them with the M4 screw and nut through the center
hole. The cup is attached to the door side when the metal wings is
pressed to the back side of the door.
Put the tweeter element into the cup with the cable going out through
the bottom hole. Then attach the element by putting the ring into the
space between the cup and the element.
F ACTS ABOUT DLS PRA1 TWEETER
DLS PRA1
Size 1" (2,5 cm)
Nom. pow er (RMS) 50 Watts
Freq. range 1,5 kHz-20 kHz
Sensitivity 93 dB
X-over frequency 3,5 kHz with attached filter
Magnet diameter 30 mm
Mounting depth 23 mm
Mounting hole 55 mm
Cone material Silk
If you have any questions about this product, contact
your local dealer or DLS customer support center.
DLS Svenska AB
P.O. Box 13029
S-402 51 Göteborg, Sweden
Tel. +46 31 840060
Fax +46 31 844021
Tweeter filter
Low-pass filter
Car stereo / amplifier
9-25604
Red
Y ellow
Black -
Tweeter level select:
Red +
Red to red = high
Red to yellow = low
Tweeter filter
Speaker connection and tweeter level
select:
The filters coming with this tweeter should be connected in
series with respective speaker element as on the drawing.
Select tweeter level by connecting the red cable to either the
red or yellow cable coming out from the filter box. If the tweeter
is directed towards the listener, low level is to be prefered.
Otherwise make your o wn tests for best result.
Sometimes the midrange can be improved by phase reversing
the tweeter . Try it and make your own judgement.
NOTE! The filters must be used. If the tweeters are
connected without filters they may be damaged and
the sound reproduction will be bad.
